Ребристые плиты перекрытий – это один из основных элементов конструкции любой многоэтажной постройки: он используется и при обустройстве перекрытий в многоквартирных домах, и как часть конструкции лестничной клетки, как перекрытие для подвала и основа для пола в чердачном помещении.

У нас в ассортименте широкий спектр типоразмеров бетонных армированных плит перекрытий.

Особенности и преимущества плит БПР

  • Высокий спрос на железобетонные плиты перекрытия обусловлен целым рядом преимуществ материала:
  • Прочность (благодаря армированию плита может выдерживать многотонные вертикальные нагрузки)
  • Малый вес (вес плит, которые мы предлагаем, колеблется от 50 до 60 килограммов – подъем их на этаж и установка наместо монтажа может производиться без использования тяжелой строительной техники)
  • Хорошая шумоизоляция (в качестве элемента межэтажного перекрытия плита БПР перекрытия обеспечивает надежную шумоизоляцию помещений)
  • Невысокая стоимость
  • Полное соответствие монолитных плит перекрытий, изготавливаемых нами, требованиям ТУ 5842-001-23078401-04 и ГОСТ 561-91

Ассортимент выпускаемых плит

Мы предлагаем несколько размеров армированных плит перекрытия с длиной от 1010-1070 мм до 1270-1300 мм. Разница в длине плит перекрытия отражается в её обозначении в нашем каталоге и прайс-листе. Всего нами выпускаются армированные плиты трех типоразмеров:

  • плита БПР 110 (длина плиты составляет от 1010 до 1070 мм)
  • плита БПР 120 (длина колеблется от 1170 до 1200 мм)
  • плита БПР 130 (длина составляет от 1270 до 1300 мм)

Помимо стандартных нами изготавливаются усиленные ж/б плиты перекрытия, которые в каталоге обозначаются литерой У (например, БПР 110У

).

При изготовлении как обычных, так и усиленных плит перекрытий нами строго соблюдаются требования профильных ГОСТ и закрепленных в них ТУ, в том числе и требования к марке и плотности бетона, качеству арматуры и её плотности в конечном изделии. Цена по запросу. Наличие по запросу.

www.prom-gbi.ru

Плиты БПР | Плиты перекрытия

Ребристые плиты перекрытий – это один из основных элементов конструкции любой многоэтажной постройки: он используется и при обустройстве перекрытий в многоквартирных домах, и как часть конструкции лестничной клетки, как перекрытие для подвала и основа для пола в чердачном помещении.

У нас в ассортименте широкий спектр типоразмеров бетонных армированных плит перекрытий.

Особенности и преимущества плит БПР

  • Высокий спрос на железобетонные плиты перекрытия
    обусловлен целым рядом преимуществ материала:
  • Прочность (благодаря армированию плита может выдерживать многотонные вертикальные нагрузки)
  • Малый вес (вес плит, которые мы предлагаем, колеблется от 50 до 60 килограммов – подъем их на этаж и установка наместо монтажа может производиться без использования тяжелой строительной техники)
  • Хорошая шумоизоляция (в качестве элемента межэтажного перекрытия плита БПР перекрытия обеспечивает надежную шумоизоляцию помещений)
  • Невысокая стоимость
  • Полное соответствие монолитных плит перекрытий, изготавливаемых нами, требованиям ТУ 5842-001-23078401-04 и ГОСТ 561-91

Ассортимент выпускаемых плит

Мы предлагаем несколько размеров армированных плит перекрытия с длиной от 1010-1070 мм до 1270-1300 мм. Разница в длине плит перекрытия отражается в её обозначении в нашем каталоге и прайс-листе. Всего нами выпускаются армированные плиты трех типоразмеров:

  • плита БПР 110 (длина плиты составляет от 1010 до 1070 мм)
  • плита БПР 120 (длина колеблется от 1170 до 1200 мм)
  • плита БПР 130 (длина составляет от 1270 до 1300 мм)

Помимо стандартных нами изготавливаются усиленные ж/б плиты перекрытия, которые в каталоге обозначаются литерой У (например, БПР 110У).

При изготовлении как обычных, так и усиленных плит перекрытий нами строго соблюдаются требования профильных ГОСТ и закрепленных в них ТУ, в том числе и требования к марке и плотности бетона, качеству арматуры и её плотности в конечном изделии. Цена по запросу. Наличие по запросу.

msk.prom-gbi.ru

Плиты перекрытия

Плиты БПР

Марка изделия

Длина, мм (L)

Ширина, мм (B)

Высота, мм (H)

Вес, кг.

Плита БПР-110

1070

400

50

45

Плита БПР-120

1170

400

50

50

Плита БПР-130

1270

400

50

53



Плиты БПР ЖБИ

Данные виды плит чаще всего применяют для реконструкции перекрытий общественных, а также жилых видов строений. Такие плиты обладают точными очертаниями, легко перевозятся, монтируются уже непосредственно на объекте строительства. Конструкция плиты предусматривает монтаж всех железобетонных элементов по закрепленным стальным балкам.

Плиты БПР заводятся между этими балками при помощи специальных скосов на боках плиты. Пустое пространство наполняют специальным утеплителем, а сверху делают стяжку. На поверхности этой плиты есть специальные ребра, которые позволяют повысить жесткость и понизить вес элемента. Нижняя сторона плиты имеет специальные насечки с рельефом, которые помогают увеличить ее сцепление с раствором штукатурным.

arsenalgbi.com

Все, Что Вы Хотели Знать

Армирование бетонных плит – мероприятие необходимое для улучшения качества бетона

Бетон является одним из самых востребованных строительных материалов. Он используется при устройстве фундаментов, строительстве несущих стен, плит перекрытий и лестниц. Так же раствор на основе цемента используется при устройстве отмосток и при изготовлении бетонной тротуарной плитки. Мы уделим внимание очень важному моменту упрочнения конструкций — расскажем, почему необходимо армирование бетонной плиты, независимо от её размеров и места применения.

Рассмотрим возможные варианты усиления, и опишем, как армировать бетонную плиту фундамента стальными прутками.

Содержание статьи

Зачем бетону армирование?

Все знают, что бетонные блоки обладают довольно высокими прочностными характеристиками. Изделия на основе цементного раствора отличаются высокой прочностью на сжатие — то есть, легко переносят прямое давление. Но есть у бетона один недостаток: он довольно хрупок при растяжении. Если вам кажется, что бетонные блоки при эксплуатации не растягиваются, то вы заблуждаетесь.

Схематичное изображение процесса растяжения бетонной монолитной плиты основания здания

Именно процесс растяжения происходит при любой подвижке здания:

  • проседание с течением времени под собственным весом;
  • смещение в результате движения нестабильного грунта;
  • изменение нагрузок в процессе надстроек или капитального ремонта.

Именно усиление бетонного блока путем армирования значительно улучшает его характеристики на изгиб и растяжение.

Материалы усиления

В зависимости от размера плиты и способа её использования, усиление может быть выполнено различными материалами:

  • стальные прутки;

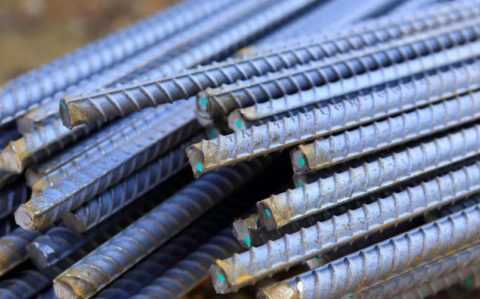

Металлические стержни периодического профиля для армирования

  • композитная арматура;

Стеклопластиковая арматура

  • фиброволокно.

Фиброволокно для армирования

Самые серьезные и ответственные части здания следует усиливать сеткой из стальных стержней.

Металл используется при устройстве:

  • бетонных фундаментов;
  • монолитных лестничных маршей;
  • формировании плит перекрытия.

Такой способ усиления самый прочный и надежный, но и самый затратный. Цена сопоставимого количества металла значительно отличается от стоимости композитной арматуры.

Различные виды композитной арматуры могут быть использованы при устройстве базовой основы на земле под легкие постройки. При этом, материал композита больше в диаметре, чем заложенный в проекте металлический стержень. Узнать размер требуемого прутка можно из таблицы ниже.

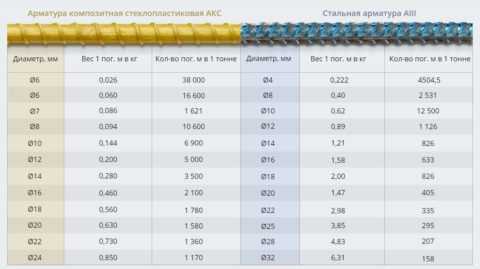

Соответствие прутков различного диаметра стальной и пластиковой арматуры по эксплуатационным качествам

Важно! Не рекомендуется использовать композит при усилении бетонных частей здания, не имеющих опоры на грунт, то есть для плит перекрытия или лестниц.

Фиброволокно используют для укрепления цементных блоков небольших размеров, например, брусчатки или газобетенонных блоков, используемых в строительстве стен зданий. Армированная бетонная плитка имеет большую прочность, что значительно увеличивает срок её эксплуатации.

Плита бетонная армированная 500х500х50 для обустройства придомовых территорий

Технология усиления

Чтобы разобраться с технологией процесса усиления, возьмем ситуацию устройства монолитной плиты фундамента. Это наиболее сложный процесс, но и самый показательный.

Дело в том, что композитные прутья укладываются аналогично стальным, отличие только в диаметре стержней. А фиброволокно замешивается в массу бетона при его затворении.

Подготовка к усилению

Армирование плиты монолита происходит после того, как произведены подготовительные работы, а именно:

  • вырыт котлован,
  • отсыпана и утрамбована песчано-щебневая подушка,
  • установлены щиты опалубки,
  • проложен материал гидроизоляции.

Армирование укладывается в подготовленную опалубку, проложенную материалом гидроизоляции

Перед укладкой сетки усиления следует определиться с диаметром стержня, и рассчитать количество необходимого материала. Если у вас на руках есть проект строительства, то все эти данные прописываются в спецификации — и в расчетах нет необходимости.

В противном случае, расчеты производятся следующим образом:

  • Диаметр стержня равняется 5% от толщины плиты. Армированная бетонная плита обычно заливается толщиной более 200 мм, соответственно берется арматура с диаметром стержня 10 мм и более.

Чем толще плита фундамента, тем крупнее диаметр стальных стержней

  • Сетка выкладывается с размером ячейки 150-200 мм. Чем больше нагрузка на основание, тем меньше размер ячейки. Данное требование необходимо учитывать при закладке армирования в местах расположения несущих стен.

В местах наибольшей нагрузки размер ячейки уменьшается

  • Длина стального стержня равна 11,7 м. При стыковке двух прутков, они связываются по всей длине нахлеста или в трех местах, как минимум. Длина нахлеста роняется 40 диаметрам стержня. Например, нахлест 2 прутков арматуры 12 мм должен равняться 12*40= 480 мм.

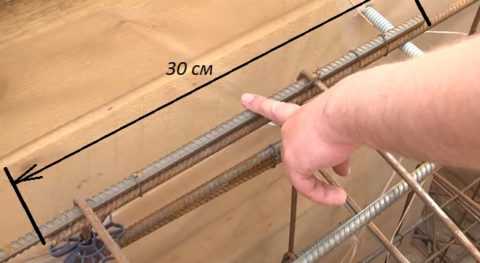

Вязка продольных стержней армирования

  • Необходимо учитывать и тот факт, что сетка укладывается в 2 уровня, которые связывают между собой вертикальными стержнями.

Для фиксации положения верхнего слоя армирования устанавливаются П-образные «лягушки»

Важно! Места нахлестов не должны находиться в одном ряду ячеек. Укладывайте металл так, чтобы стыковочная связка располагалась в шахматном порядке.

Пример расчета количества

Итак, вы знаете, какой диаметр стержня вам нужен, и у вас есть размеры будущей бетонной плиты. Рассчитаем необходимое количество материала на примере. Допустим, мы закладываем фундамент 10*10 м, толщиной 200 мм, размер ячейки в данном случае будет равняться 200 мм.

Инструкция расчета:

  1. Делим длину плиты на размер шага и добавляем один 10/0,2 + 1=51 шт.
  2. Поскольку прутки укладываются вдоль и поперек, то полученную цифру увеличиваем вдвое 51*2=102 шт.
  3. Для двух поясов армирования понадобится 2 сетки, поэтому умножаем последний результат на два. 102*2 = 204 шт.
  4. Переводим штуки в метры. Для горизонтального усиления понадобится 204 стержня длиной 10 м, 204*10 = 2040 м.
  5. Вертикальные штыри устанавливаются в местах пересечения горизонтальных. Высчитываем количество перекрестков 51*51 = 2601 шт. Длина стержня равна толщине плиты минус 4 -10 см, в зависимости от толщины. Возьмем усредненно: 200-80=120 мм.
  6. Длина вертикальной армации равна 2601*0,12 = 312 м.

Итак, мы получили, что необходимо закупить 2040 м для горизонтальной армации, и 312 м для вертикальной. Это могут быть прутки одного или различных диаметров. Армирование, как и весь черный металл, продается в тоннах, поэтому переводим метры в кг при помощи таблицы.

Зависимость диаметра прутка стальной армации и массы 1 м.п.

Получаем, что бетонная армированная плита основания размером 10*10 м потребует к закупке 2352 м прутка 12 диаметра или 2,088 т.

На заметку! Стандартная длина стержня равна 11,75 м. Это влияет на раскрой, что следует учитывать при закупке арматуры.

Материалы и инструменты

Для того чтобы заложить каркас армирования основания своими руками, понадобится не только металл, а также дополнительные материалы и инструменты. Сетка никогда не должна касаться края плиты.

Расстояние от границы фундамента до металла должно быть не менее 3 см. Поэтому нижний слой каркаса укладывается на специальные фиксирующие подставки.

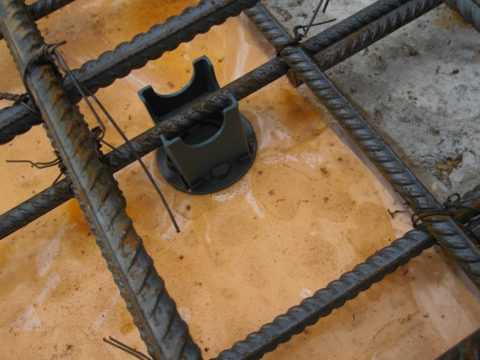

На фото пластиковый грибок под укладку сетки армирования

Для связки используется строительная проволока ВР-1 различного диаметра. Связывание производится при помощи специального крючка.

Если у вас его нет, можно использовать обычные пассатижи. Отрезок проволоки размером примерно 300 мм, складывается вдвое, так чтобы на одном конце образовалась петля. Петля заводится под место пересечения прутков и затягивается так, чтобы не дать стержням возможность сдвинуться.

Примеры вязки узлов пересечения стержней

На заметку! При связке не стоит слишком сильно затягивать узел, чтобы избежать разрыва проволоки.

Подробнее ознакомиться с техникой укладки арматуры в опалубку можно посмотрев видео в этой статье.

Заключение

Бетонные армированные плиты довольно часто используются в частном строительстве. Осуществить работы по устройству усиливающего каркаса своими руками не сложно. Это не потребует никаких специальных инструментов или навыков. Но фундамент является наиболее важной частью здания, поэтому если вы не уверены в своих возможностях, то закупите материал самостоятельно, а работы по укладке и связке доверьте профессионалам.

beton-house.com

Армирование монолитных плит перекрытий

В статье рассмотрены основные требования и рекомендации по конструированию монолитных железобетонных плит междуэтажных перекрытий и покрытий.

В зависимости от расчетной схемы и характера опирания монолитные плиты перекрытий бывают двух основных типов: балочные (работающие в одном направлении) и безбалочные (работающие в двух направлениях).

К плитам балочного типа относятся плоские плиты прямоугольной формы в плане, равномерно нагруженные по длине перекрываемого пролета, опертые по двум сторонам. Плиты, опертые по контуру или по трем сторонам, также могут быть отнесены к балочному типу при условии, если соотношение их сторон (большей и меньшей) составляет 2 или 3.

Все остальные плиты относятся к безбалочному типу вне зависимости от формы в плане и соотношения сторон.

При длине пролета до 6 метров монолитные железобетонные перекрытия выполняются плоскими. При пролете более 6 м — в зоне опирания плоских плит на колонны должны быть предусмотрены уширения (капители). Если устройство уширений по каким-то причинам невозможно – плиты проектируются ребристыми или пустотными.

При величине пролета более 6,5 м рекомендуется помимо основной рабочей арматуры предусматривать дополнительное армирование плит преднапряженными арматурными канатами К-7. В случае если опирание монолитных перекрытий на колонны решено выполнять без устройства уширений, данные участки в целях защиты от продавливания должны быть усилены дополнительной арматурой.

Толщина монолитных плит перекрытий назначается в зависимости от величины пролета и характера опирания.

При этом минимально допустимая толщина плит составляет:

■   для «балочных» плит:
        — при свободном опирании: (1/35)∙L
        — при упругой заделке: (1/45)∙L
■   для «безбалочных» плит:
        — при свободном опирании: (1/45)∙l
        — при упругой заделке: (1/50)∙l
        — при опирании на колонны с уширением: (1/35)∙L
        — при опирании на колонны без уширения: (1/32)∙L
(L – больший пролет плиты, l – меньший пролет)

Толщина монолитных ж.б. плит перекрытий балочного типа при отношении сторон >2 должна составлять:

■   для перекрытий жилых и общественных зданий ≥   70 мм;
■   для перекрытий производственных зданий ≥ 80 мм;
■   для перекрытий над арками и проездами ≥   100 мм;
■   для покрытий (вне зависимости от типа здания) ≥   60 мм.

Общие требования к армированию монолитных ж.б. перекрытий:

■   толщина защитного слоя бетона плит принимается равной не менее 20 мм в свету;
■   шаг арматуры при толщине плиты t<150 мм – не более 200 мм;
■   шаг арматуры при толщине плиты t>150 мм   – 1.5∙t, но не   более 400 мм;
■   рабочая арматура вдоль меньшего пролета располагается ниже арматуры, идущей вдоль большего пролета;
■   шаг и диаметр рабочей арматуры плиты устанавливаются расчетом.

ПРИМЕРЫ АРМИРОВАНИЯ МОНОЛИТНЫХ ПЕРЕКРЫТИЙ

Рис.1. Схема базового армирования монолитной плиты перекрытия пролетом L=4,5 м

Рис.2. Пример армирования монолитной плиты
перекрытия в зоне опирания на колонну
