Полезная площадь листа ондулина. Все в одной таблице

Кровельные материалы Ондулин представлены тремя типами листов, отличающихся конструкцией, габаритами и полезной площадью. Так, например, листы Ондулин Смарт снабжены «умным» замком Smart Lock, листы Ондулин DiY имеют меньшее количество волн, а листы Ондулин Компакт, как следует из названия, имеют небольшие размеры.

Полезная площадь листа ондулина — это площадь без учета боковых и торцевых нахлестов. Знание полезной площади позволяет быстро рассчитать необходимое количество кровельных материалов, для этого достаточно разделить общую площадь поверхности крыши на полезную площадь одного листа. Полезная площадь листа ондулина зависит от уклона кровли. С увеличением угла наклона полезная площадь кровельных материалов увеличивается, а при монтаже на пологие крыши — уменьшается.

Изменение полезной площади обусловлено следующими причинами:

— при больших углах наклона ондулин монтируется с боковым нахлестом в одну волну, а при малых углах наклона боковой нахлест составляет две волны;

— с ростом угла наклона кровли торцевой нахлест листов увеличивается, а при снижении уменьшается.

Увеличение бокового и торцевого нахлестов необходимо для того, чтобы предотвратить протечки во время сильного ливня, при косом дожде и сильном боковом ветре. Кроме того, большие нахлесты препятствуют протечкам при образовании линз из талой воды.

Замок Smart Lock является дополнительным препятствием для воды, поэтому торцевой нахлест листов Ондулин Смарт остается неизменным при любых углах наклона кровли и составляет 12 см.

Полезная площадь листа Ондулина

Тип кровельных листов	Угол наклона кровли
	более 15 градусов (> 27%)		10-15 градусов (17%-27%)		5-10 градусов (9%-17%)
Ондулин Смарт (1950х960 мм)	1,56 кв. м (боковой нахлест — 1 волна, торцевой нахлест — 12 см)		1,56 кв. м (боковой нахлест — 1 волна, торцевой нахлест — 12 см)		1,39 кв. м (боковой нахлест — 2 волны, торцевой нахлест — 12 см)
Ондулин DiY (2000х760 мм)	1,22 кв. м (боковой нахлест — 1 волна, торцевой нахлест — 17 см)		1,2 кв. м (боковой нахлест — 1 волна, торцевой нахлест — 20 см)		0,97 кв. м (боковой нахлест — 2 волны, торцевой нахлест — 30 см)

Ондулин Компакт (1000х760 мм)	более 27 градусов (более 50%)	17-27 градусов (30%-50%)		10-17 градусов (17%-30%)		5-10 градусов (9%-17%)
	0,57 кв. м (боковой нахлест — 1 волна, торцевой нахлест — 14 см)	0,53 кв. м (боковой нахлест — 1 волна, торцевой нахлест — 20 см)		0,5 кв. м (боковой нахлест — 1 волна, торцевой нахлест — 24 см)		0,4 кв. м (боковой нахлест — 2 волны, торцевой нахлест — 30 см)

www.onduline.ru

Размер листа ондулина для крыши: полезная площадь, вес, нахлест

Ондулин – востребованный материал для строительства и ремонта крыши различных объектов, как промышленного, так и жилого значения. Иногда его называют просто еврошифером. Среди положительных особенностей выделяют широкую цветовую гамму, удобный размер листа ондулина, привлекательный внешний вид. Простота монтажных работ и долговечность службы позволяет использовать материал для обустройства крыш и коммерческих объектов. Этот строительный материал уже более полувека пользуется огромным спросом для обустройства кровли, ее ремонта и реконструкции.

Планируя обустройство кровли, возникает вопрос, какое количество материала необходимо. Нередко случается так, что в середине строительного процесса приходится докупать недостающий ондулин. Чтобы исключить подобную ситуацию, стоит заранее узнать размер листа ондулина. Расчет количества требуемого материала проводят с учетом возможных проблем в строительстве. Если опустить эту простую рекомендацию, можно столкнуться с тем, что не будет в наличии ондулина требуемого размера или цвета.

Основные достоинства покрытия

Вес каждого листа ондулина для крыши достигает 3 кг на каждый метр квадратный. Это позволяет укладывать покрытие на старый кровельный материал, исключая необходимость в классическом монтаже. Французский производитель дает гарантию на изделие сроком на 15 лет. Однако ондулин служит обычно намного дольше – до 50 лет.

Отличительной чертой становится отсутствие вредных или токсических веществ в составе. Среди компонентов выделяют только чистые и безопасные, которые не наносят вред здоровью. К ним относят очищенную целлюлозу, которую дополнительно пропитывают эфирными маслами, нефтяным битумом, модификаторами и природными пигментами для получения цвета.

Технология производства материала для крыши достаточно проста. Первым этапом становится очистка целлюлозы от примесей и мусора. После этого ее пропитывают модификаторами с пигменами, позволяющими получить требуемый оттенок. Результатом становится пульпа, представляющая собой влажную субстанцию. Следующим этапом становится прессование пульпы и ее сушка. В результате этого ондулин приобретает характерную волнистую поверхность.

Дополнительно полученную целлюлозную основу пропитывают нефтяным битумом с обоих сторон. Окончательным этапом становится упаковка материала в специальную термоусадочную пленку. Каждая упаковка содержит этикетку с требуемой информацией, включая размеры ондулина. При этом полезная площадь ондулина достигает 1,9 метров квадратных.

Среди достоинств листов материала для крыши следует также выделить следующие:

Стойкость к любым погодным явлениям. Лист легко выдерживает температуру от -40 до +80 градусов, а также ветер скоростью до 200 километров в час.

Оптимальный коэффициент шумопоглощения.
Способность выдерживать нагрузку в среднем до 300 килограмм на метр квадратный.
Стойкость к разрушению биологического характера, включая воздействие масел, щелочей и кислот.
Эстетичный внешний вид.
Внушительный срок службы ондулина.
Простота монтажных работ и доступность самостоятельного выполнения.

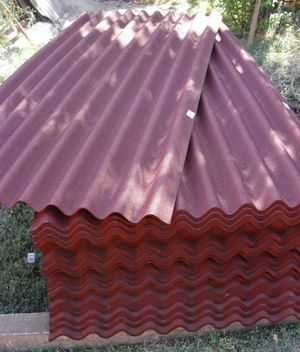

Разнообразие размеров материала

Одним из дополнительных достоинств материала для крыши можно назвать то, что размер ондулина стандартизирован. Это избавляет от многих проблем при покупке и делает расчет требуемого количества предельно простым. Зная размер, рассчитать требуемое количество листов для собственной крыши несложно.

Следует понимать, что стандартные размеры листа ондулина – это также и гарантия качества. Если вы увидели в магазине товар с существенными отличиями по ширине или длине, скорее всего перед вами подделка. Лучше всего отказаться от такого материала и выбрать стандартизированный вариант.

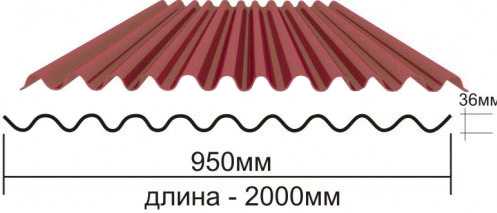

Сами размеры следующие:

Длина листа для крыши достигает 2000 мм. Сделано это было специально для удобства выполнения расчетов.
Ширина материала достигает 950 мм. Именно этот размер считается наиболее удобным для организации крыши любой площади.
Толщина листа равняется 3 мм. При этом данный показатель может иметь небольшие погрешности как в сторону увеличения, так и в сторону уменьшения толщины. Браком лист с погрешностями считаться не будет.
Площадь одного листа составляет 1,9 метров квадратных.
Полезная площадь одного листа составляет 1,6 метров квадратным с учетом нахлестов по вертикали или горизонтали.
Вес листа ондулина достигает 6 килограмм.
Высота волны профиля составляет 36 мм. На каждом листе расположено 10 волн с шагом в 95 мм.

Производить расчет требуемого количества листов для крыши следует с учетом поперечного и продольного нахлеста. Если опустить это, приобретенного количества скорее всего не хватит и возникнет необходимость в том, чтобы докупать материал.

Если планируется обустроить стандартную двухскатную кровлю, которая имеет простую форму и не имеет каких-либо сложных элементов архитектуры, стоит учесть наклон ската и площадь кровли. Например, площадь достигает 100 метров квадратных, а наклон ската – 15 градусов. В этом случае придется приобрести 8 коньковых элементов и 63 листа материала.

Полезные рекомендации по монтажу

Инструкция монтажа листов ондулина стандартна при сравнении с другими кровельными материалами. Вес листа небольшой, а габариты стандартные. Именно поэтому никаких сложностей не предвидится. Однако стоит обратить внимание на полезные рекомендации монтажа. Среди них следующие:

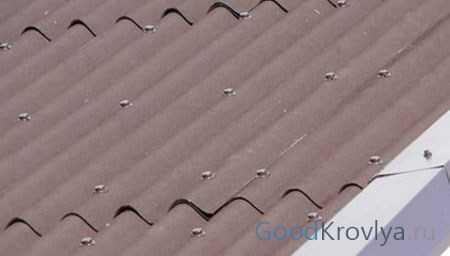

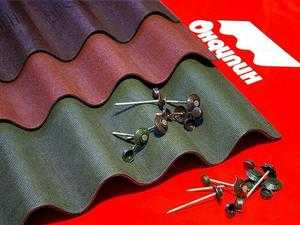

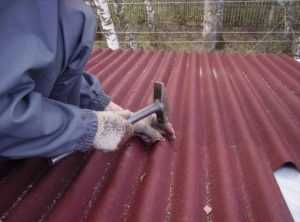

Покрытие крепят с помощью гвоздей для ондулина. Приобретать их дополнительно нет нужды, так как крепежи идут в комплекте с самим материалом. На каждый лист допускается применение 20 гвоздей, что станет гарантией стойкости к значительным ветровым нагрузкам.
Рабочая температура, при которой допускается выполнение монтажных работ, составляет до 30 градусов выше нуля. Рабочая температура не может превышать это значение, так как в этом случае монтаж будет достаточно сложным.
Если требуется перемещаться по уже уложенным листам, следует наступать исключительно на гребни.
Укладка материала исключает растягивание. Это объясняется растягивающим свойством ондулина. Если опустить эту рекомендацию, покрытие будет смотреться волнами.
Количество нахлестов и их параметры строго соблюдаются во время монтажа. Нахлест по ширине должен составлять 1-2 волны, а по длине не превышать 17-30 см (зависит от наклона крыши). При этом нахлест выполняют в одном из углов крыши.
Второй ряд материала начинают укладывать с половины покрытия листа. Это приведет к образованию достаточно большого нахлеста, повышающего надежность и долговечность кровли.

Помните, что самым сложным этапом является именно выбор андулинового материала для крыши. Здесь важно учесть площадь самой крыши, сколько весит лист, какая его толщина, высота волны, ширина и длина листа. Сам расчет производят с учетом нахлеста волнового материала. В этом случае выбор будет осуществлен правильно и монтаж покажется более простым рабочим процессом.

Ондулин – качественный и востребованный материал, который сделает любую крышу более привлекательной и надежной. Его стоимость доступная. Широкая цветовая гамма позволяет подобрать оттенок, который подойдет для конкретного дома. Универсальное кровельное покрытие допускает и работу с криволинейной крышей благодаря способности гнуться. В процессе эксплуатации покрытие легко выдерживает значительные ветровые и механические нагрузки, погодные условия. При этом материал имеет низкий уровень поглощения воды. Это позволяет ему без потери эксплуатационных характеристик выдерживать около 100 циклов «замерзания и оттаивания».

Посмотрите еще статьи:

kryshagid.ru

размеры листа и его полезная площадь

Содержание статьи

Об ондулине, наверняка, слышали даже те люди, которые мало интересуются строительством. Этот кровельный материал приобретает все большую популярность, особенно широко он используется в частном строительстве для покрытия крыши. Дело в том, что это достаточно надежный и прочный материал, при этом он имеет небольшой вес и доступную цену. Планируя кровельные работы, нужно заранее рассчитать, сколько материала потребуется, а для этого нужно знать размеры листа ондулина.

Ондулином называют кровельный материал, который разработала и запатентовала французская компания ONDULINE. Производится он уже около 50 лет, однако, на нашем рынке появился относительно недавно.

Укладка ондулина не представляет собой сложной задачи, поэтому материал быстро приобрел популярность среди частных застройщиков. Ведь чтобы уложить ондулин, необязательно приглашать бригаду кровельщиков, с работой можно справиться и самому.

Прежде чем браться за работу нужно будет приобрести материалы для покрытия крыши. Линейные размеры ондулин имеет стандартные, поэтому рассчитать, сколько именно потребуется материала будет несложно. Для отделки конька и других сложных участков крыши приобретается доборный элемент.

Характеристика покрытия

Ондулин – это материал, который может применяться для покрытия крыши жилых, общественных или хозяйственных построек. Ондулин может быть использован не только в новом строительстве, но и при проведении ремонта кровли.

Совет! При выполнении ремонта старой крыши с использованием ондулина разрешается не снимать старое покрытие. Благодаря небольшому весу материала, при его установке нагрузка на несущие системы увеличится незначительно.

Состав листов и производство ондулина

Основой ондулина являются волокна целлюлозы, которые в процессе производства пропитываются модифицированным битумом и прессуются при высокой температуре под давлением. Благодаря использованию добавок битума, покрытие приобретает гидроизолирующие свойства, даже при длительном действии воды оно не набухает и не коробится.

Наличие минеральных добавок придает материалу прочность, а устойчивость к высоким температурам обеспечивает такой дополнительный элемент, как смола-отвердитель.

Технические характеристики

Единицей измерения данного кровельного материала является лист – ондулин имеет следующие размеры:

Длина листа – 2 метра. Допускаются незначительные колебания по этому параметру в большую сторону на 10 мм, в меньшую – на 3 мм. То есть, на практике лист ондулина может иметь размеры от 1997 мм до 2010 мм.

Ширина листа – 0,95 метра. Величина допуска в обе стороны – плюс-минус 5 мм.
Толщина листа – 3 мм, допуск по этому параметру 0,2 мм в любую сторону.
Высота в верхней точке волны – 3,6 см, допуск – плюс-минус 2 мм.
Вес стандартного листа – 6 килограммов.

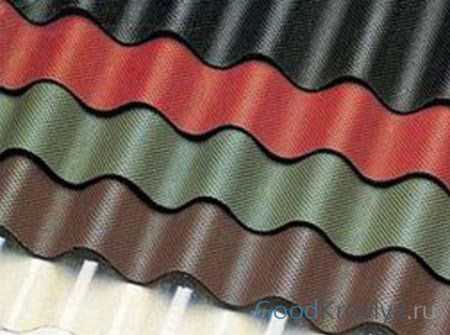

Совет! Ондулин выпускается в четырех разных вариантах цвета. Можно приобрести черный, коричневый, красный или зеленый материал.

Физико-химические свойства:

прочность;
низкий коэффициент теплопроводности;
устойчивость к различным химическим веществам;
морозоустойчивость;
хорошая шумоизоляция;
способность выдерживать термическое воздействие до температуры 110 градусов.

Как рассчитать требуемое количество материала?

Если планируется приобрести ондулин – размер листа знать необходимо, так как, благодаря размерам можно будет достаточно точно подсчитать, сколько материала потребуется в процессе монтажа. Помимо стандартных листов потребуется доборный элемент, чтобы оформить конек и другие сложные участки крыши.

Нужно сказать, что многие неопытные застройщики делают ошибку в расчетах, учитывая полную площадь листа (2 x 0,95 = 1,9 м²). Дело в том, что ондулин в процессе монтажа необходимо укладывать с нахлестом, причем, нахлест необходим и с боковых сторон, и с тех, что идут параллельно карнизу.

Поэтому при выполнении расчетов следует учитывать не полную площадь листа, а полезную. Таким образом, следует использовать в расчетах другое число, для такого материала, как ондулин – размеры листа полезная площадь составляет 1,6 м².

Сначала необходимо рассчитать площадь кровли. Если скаты представляют собой правильные геометрические фигуры, то сделать это будет несложно. Площадь подсчитывают, используя геометрические формулы расчета площади, известные со школы.

В том случае, если скаты имеют более сложную конфигурацию, то всю площадь крыши следует разбить на несколько простых геометрически фигур. Далее каждый элемент измеряют, вычисляют его площадь и складывают полученные значения.

В самых сложных местах кровли (ендова, конек и пр.) устанавливают специальные детали. Производитель предлагает приобрести готовый коньковый элемент и другие доборные детали для монтажа.

А зная площадь кровли, достаточно будет разделить ее на полезную площадь листа ондулина, чтобы получить искомое число. Так, например, для кровли площадью 120 м² потребуется 75 листов материала (120 / 1,6 = 75).

Ондулин – это листовой материал, который выпускается в соответствии с принятыми стандартами. Зная размеры одного листа, несложно подсчитать, сколько материала потребуется для покрытия кровли.

okrovlenadom.ru

Расчет ондулина на крышу — сколько весит лист материала, какая его полезная площадь, смотрите на фото и видео

Ондулин — расчет количества не может производиться без наличия соответствующих параметров. Например, сначала необходимо узнать площадь листа ондулина. Она высчитывается по очень простой формуле: ширина умножается на длину. Для стандартного листа площадь будет равна 0,95 м х 2,0 м = 1,9 квадратных метров.

Для этого понадобится знание геометрии и соблюдение определённой последовательности действий:

Поверхность крыши разбейте на геометрические объекты, такие как: трапеция, треугольник, прямоугольник и т.д.
Рассчитайте площадь каждого элемента по соответствующим формулам.
Учитывайте то, что крыша имеет определённый наклон относительно поверхности земли.
Просуммируйте все полученные результаты, и вы найдёте площадь крыши дома.

Выше был описан один из довольно трудоёмких способов расчёта площади. Есть и более простые варианты.

К примеру, если проекция крыши представлена прямоугольником, то последовательность действий будет намного проще. Сначала необходимо высчитать площадь прямоугольника, а затем умножить полученный результат на косинус угла наклона крыши.

На заметку:

Ондулин – полезная площадь может составлять 1,3;1,5;1,6 кв.м. в зависимости от наклона крыши.
Расчёт площади крыши из ондулина производится только по карнизным свесам, а не по чему-либо другому.

Расчёт материала для обычной крыши

Здесь необходимо учитывать следующие моменты:

Размер листа ондулина. Напомним, ширина стандартного десятиволнового листа – 0,95 м, а длина – 2 м.
Размер напусков. В зависимости от угла наклона изменяется и величина напусков. При уклоне крыши в 10 градусов напуски по сплошной обрешетке делаются до 30 см каждый. Для наклона крыши в 15 градусов и более напуск составляет 15-20 см.
Размер боковых нахлёстов. Здесь их величина тоже зависит от наклона кровли. Если угол наклона 10 градусов, то делаем нахлёст продолжительностью в две волны, если угол нахлёста 15 градусов и больше – нахлёст составит одну волну.

Но помните, что в любых расчётах нужно вычитать площадь нахлёстов, иначе не избежать несоответствия. Например, стандартная полезная площадь одного листа – 1,92 кв.м. Нахлёст может забрать до 30 см с каждой стороны. То есть, новые данные будут приблизительно такими: длина – 1,85 м, ширина – 0,86 м, полезная площадь – 1,6 кв.м. Это приведёт к новому, большему количеству листов ондулина, которые нужно приобрести.

Для расчётов можно также использовать специальные компьютерные программы, ими пользуются даже профессионалы. И очень важно заказывать материалы с запасом на 15%-20%, так как любые расчеты ондулина на крышу могут быть неточны, да и никто не застрахован от ошибок в процессе работы.

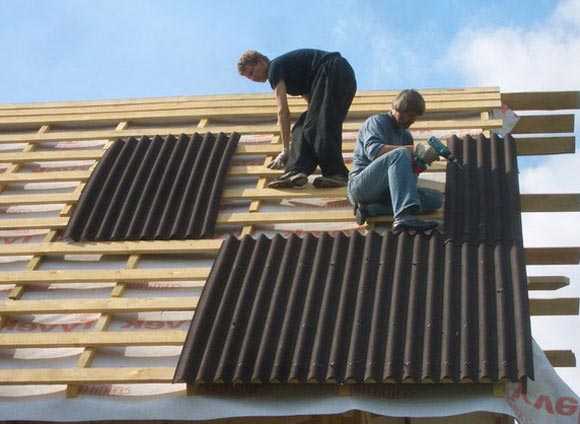

Инструкция по монтажу

Напомним основные шаги:

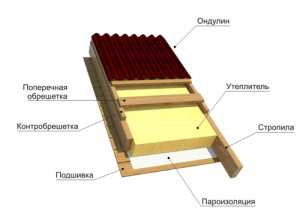

Сначала необходимо провести монтаж обрешётки. Работу начинайте с подветренной стороны. На расстояние между брусками влияет угол наклона. При наклоне в 20 градусов расстояние составит 0,6-0,8 м. На протяжении всей крыши оно должно быть неизменным. Если же расстояние больше указанного, то есть смысл заняться монтажом дополнительных реек.
Первый ряд начинает укладываться с правого нижнего угла. Укладка второго ряда начинается с половины листа, чтобы на месте стыка не оказалось одновременно 4 листа.
Крепятся листы по горизонтали специальными гвоздями для ондулина. На один лист приходится использовать 20 гвоздей: 10 в нижнем ряду и по 5 в среднем и верхнем, причём в последние два ряда гвозди забиваются «зигзагом».
Не забывайте выполнять нахлёст. Причём как по вертикали, так и по горизонтали.
После монтажа ондулина монтируем коньковые элементы по краю крыши. Монтируются они внахлёст по гребню листа. Для двускатных крыш пользуйтесь угловыми коньковыми элементами.
Чтобы провести монтаж ондулина на ендове, монтируйте дополнительную обрешётку.

Монтаж кровли из ондулина, детальная видео инструкция:

Как минимум, вам понадобятся следующие комплектующие:

коньковые элементы;
специальные и обычные гвозди;
вентиляционная труба;
заполнитель карниза;
щипцовый элемент;
самоклеящаяся лента для герметизации

В целом расчёт количества листов ондулина для кровельных работ не должен вызвать каких-то затруднений. Но если вы сомневаетесь в своих силах, лучше воспользоваться услугами профессионалов. Читайте также: «Размер листа шифера».

kryshadoma.com

Правильные размеры листа ондулина для крыши

Первым делом необходимо понять, что такое ондулин, или еврошифер. Выяснить, какими преимуществами он обладает перед другими кровельными материалами, а также определить основные габариты и вес изделия. Для расчёта необходимого количества и цены конкретного материала необходимо знать размеры ондулина для вашей крыши.

Как со временем будет эксплуатироваться кровля, какова её прочность и стойкость к атмосферным воздействиям — вот на эти и многие другие вопросы мы ответим в этой статье. Выбор еврошифера, а также оптимальный способ монтажа зависят от технических характеристик ондулина.

Свойства ондулина и его размеры

Ондулин используется как кровельный материал довольно активно потому, что обладает рядом преимуществ перед другими подобными покрытиями и применяется на скатных крышах. Он состоит из очищенной целлюлозы, в которую добавляют смесь воды с модификатором и красящим пигментом.

Затем получившуюся массу пропускают через конвейер, где основа получает толщину 3 мм и волнообразную поверхность. На следующем этапе производства ондулин пропитывают битумом, который придаёт материалу водоотталкивающие свойства. После этого листы сушат, обрезают по размеру и упаковывают в пачки.

Несмотря на кажущуюся простоту изготовления, производители придают ондулину ряд эксплуатационных характеристик, которые заключаются в следующем:

длительный период эксплуатации, доходящий до пятидесяти лет, при гарантийном сроке службы в пятнадцать лет;
стойкость к снеговым нагрузкам, доходящая до 300 кг/м2;
устойчивость к агрессивным атмосферным осадкам;
шумоизолирующие свойства;
рабочий температурный диапазон от -50 о до +90 о С;
красивый внешний вид;
небольшой вес, лист весит 6.5 кг;
экологическая чистота, отсутствие посторонних запахов;
несложный монтаж, простота подъёма и раскроя.

Поскольку ондулин является достаточно гибким, его можно стелить на старое покрытие без ущерба для целостности будущей кровли.
После того как мы познакомились со свойствами этого кровельного покрытия, можно сделать вывод, что материал может использоваться в разных климатических зонах нашей страны. Его прочностные свойства позволяют выдерживать значительную ветровую нагрузку, а малый вес позволяет справиться с работой одному человеку.
Габариты
Для того чтобы рассчитать количество материала, необходимо знать размер листа ондулина для крыши, которую необходимо покрыть. Габариты еврошифера стандартизированы и имеют следующие параметры:
в длину лист равен 2 000 мм с погрешностью от 5 до 10 мм, что не является критичным, поскольку нахлёст при монтаже составляет около 200 мм;
в ширину ондулин равен 950 мм с погрешностью в 5 мм, с необходимым перехлёстом в одну или две волны, в зависимости от угла наклона ската;
стандартная толщина материала равна 3 мм с погрешностью 0.2 мм;
шаг волны равен 95 мм с погрешностью 2 мм;
высота волны составляет 36 мм при погрешности менее 2 мм;
вес равен 6.5 кг и имеет некритичные погрешности;
один лист имеет площадь 1.9 м2 при полезной площади в 1.6 м2, учитывая нахлёсты.
Исходя из этих параметров и зная эффективные размеры листа ондулина, легко можно вычислить необходимое количество материала для вашей кровли.
При расчёте очень важно брать за основу именно полезную площадь листа и учитывать 15%-й запас на раскрой и другие виды потерь.
Самыми лёгкими в расчётах количества материала являются одно- и двухскатные крыши, но и более сложные кровли можно уверенно рассчитать. Зная правильные размеры листа ондулина и тщательно замеряя площадь кровли, можно свести к минимуму потери материала и существенно сэкономить. Рассмотрим принципы расчёта количества необходимых листов для покрытия крыши ондулином.
Способы расчёта количества материала
Для тщательных замеров параметров крыши вам понадобятся строительный уровень, поверенная рулетка, мерный шнур и фломастер либо карандаш. Замеры на сложной крыше лучше производить вдвоём, для увеличения точности. Надо иметь в виду наличие коньковых элементов, фронтонов, карнизов и ендов, поскольку они влияют на подсчёт общего количества ондулина.
Для обеспечения вентиляции можно использовать подкладочный ковёр или схожий по свойствам материал.
Крыши сложных геометрических форм необходимо разбивать на более простые элементы и затем суммировать их площадь с поправкой на раскрой ондулина. Усложняющие элементы, такие как дымоходы, вентиляционные трубы и окна, рассчитываются наиболее тщательно, а ондулин берётся с увеличенным запасом. Чем меньше угол наклона скатов, тем больше должен быть перехлёст листов при монтаже.
Для иллюстрации процесса расчёта возьмём упрощённый пример. Количество необходимых листов рассчитывают путём деления суммарной площади крыши на полезную площадь листа ондулина. То есть если площадь крыши равна 100 м2, а эффективная площадь листа составляет 1.6 м2, то получаем 100:1,6 = 62.5. Это значит, что на заданную площадь необходимо закупить 63 листа кровельного материала.
Измеряя крышу вальмовой или иной, более сложной конструкции, необходимо учитывать повышенный расход ондулина при раскрое. Два ската вальмовой крыши имеют форму трапеции, а другие два — треугольные, что подразумевает больший расход материала в виде обрезков. Эти факторы необходимо учитывать при подсчете необходимого количества кровельного материала.

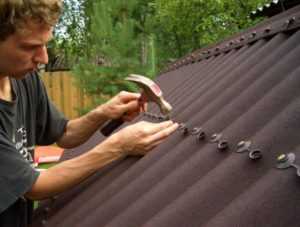

Крепят листы ондулина к обрешётке специальными гвоздями, которые имеют металлическую и резиновую шайбы. Они предотвращают попадание влаги через крепёжные отверстия, а сама конструкция гвоздей помогает плотно прижать лист к подложке. Это продлевает срок службы кровли и повышает ветровую устойчивость всей конструкции крыши. На один лист ондулина требуется 20 гвоздей, а на вспомогательные элементы — от 5—18 штук, в зависимости от сложности крепления.
Монтажные работы нужно проводить в мягкой обуви, чтобы не повредить листы материала.
Требования при монтаже
При монтаже кровли нужно выполнять ряд требований, которые сводятся к следующему:
работы производятся в диапазоне температур от 5 о до 30 оС;
ондулин нельзя растягивать, потому что можно нарушить его структуру и снизить прочность;
внимательно следить за горизонтальностью укладки листов;
крайние листы монтировать по фронтону с одной стороны, с выносом на 5 см ниже карниза;
фиксируют лист сначала по углам, затем снизу и далее в шахматном порядке;
закрепив два нижних листа, следующий верхний лист надо разрезать пополам и положить с нахлёстом на нижний, для обеспечения оптимальной прочности кровли;
резать материал можно электролобзиком или ножовкой, предварительно смазав лезвие маслом.
Заключение
Таким образом, мы рассказали о свойствах ондулина, о размерах, способах расчёта и укладки данного вида кровли, чтобы облегчить его покупку и дальнейший монтаж на крыше вашего дома. Пусть он послужит вам долго и защитит дом от осадков!
stroicod.ru
Расчет количества ондулина исходя из размера листа
Ондулин, как материал для кровельного покрытия, впервые зарекомендовал себя в пятидесятые годы прошлого столетия во Франции. Основателем считается 29-летний коммерсант Гастон Громье, который в предместье Парижа открыл небольшую фабрику по выпуску водостойких волнистых листов.
На сегодняшний день по прошествии более полувека этот наилучший вид кровельного материала по соотношению цена-качество производится во Франции, Испании, Бельгии, Турции, Польше, Малайзии, Украине, России и других странах. Используется в качестве материала для кровли более чем в ста странах на всех континентах земли.
Производство ондулина в современных условиях
Изготовление волнистых листов происходит с использованием только природных материалов. Отделочный материал для кровли ондулин имеет внешнее сходство по форме с применявшимся ранее шифером, но в своем составе не содержит асбестовой составляющей, разрушающей здоровье человека.
Современный материал состоит из целлюлозы, стекловолокна, очищенного битума, минеральных наполнителей и красящих веществ. Волокна целлюлозы, стекловолокна и минеральные наполнители в процессе производства под воздействием температур образуют многослойный гибкий пласт. Полученный слоистый материал пропитывается битумом для придания прочностных свойств.
Из него прессованием создается волнистая форма, высота и ширина волн подобраны с учетом эстетических параметров. В процессе изготовления листы ондулина окрашиваются минеральными красителями в стойкие яркие цвета.
Основные материалы для производства

Для производства ондулина используют следующие материалы.
Целлюлоза получается путем выделения из растительного сырья и включает в себя распиловку дерева, очистку его от коры, измельчение до размеров щепы, варку в течение продолжительного времени в щелочном растворе с добавлением химических реагентов, очистку от щелока и примесей, распиловку в размер и изготовление волокон.
Битумы являются природными продуктами наподобие смолы твердой консистенции, представляющих собой смесь углеводородов с их азотистыми или кислородными производными. Битумы получают добычей в карьерах, очисткой от примесей и переработкой на заводах.
Наиболее часто применяют наполнители из древесных опилок, хлопковых очесов, графит, кварц и др.
Стекловолокно изготавливают из оплывов неорганического стекла. Используется то же сырье, что и для производства стекла. Этот материал очень упругий, не горит, не токсичен и чист экологически.
Технические характеристики
Возгорание материала происходит при температурах в пределах 250–300ºС. Имеет последний класс по стойкости к пожарам-КМ 5.
Достаточно прочный материал. При воздействии нагрузки на кровлю в первую очередь подвергается разрушению деревянная обрешетка, а затем ондулин, когда нагрузка достигнет силы в 0,7 тонны на 1 кв. м.
Отличается высокой стойкостью при эксплуатации в щелочных и кислотных средах.
Длительный период эксплуатации и неизменная высокая влагостойкость.
Заводы-изготовители гарантируют срок использования без разрушения в течение 15 лет.
Гамма цветов для изготовления ондулиновой кровли содержит четыре основных цвета — красный, коричневый, зеленый и черный.
Достоинства кровли с покрытием ондулин

Правильно технологически выполненная работа по набору листов ондулина по крыше позволит сохранить перекрытия и чердачное пространство всегда сухим, так как специальные пропитки позволяют ондулину совсем не пропускать воду сквозь пласт. Крепление материала производится гвоздями на гребне волны, так что влага в крепежное отверстие не попадает и стекает вниз по наружной поверхности.
Кровельный материал обладает высокой экологической безопасностью и при нагревании лучами палящего солнца никаких вредных веществ в воздух не выделяет.
В толще материала не заводятся насекомые, жучки и грибок, ондулин не подвергается налету плесени в первые годы эксплуатации. В дальнейшем нужно проводить обработку специальными составами от микроорганизмов.
Легкий вес листа ондулина (всего 6,5 кг) значительно сокращает расходы на транспортировку и снижает нагрузку на несущие конструкции кровли.
Прочность материала при достаточной гибкости позволяет слегка изгибать листы при изготовлении сложных конструкций. Этот материал не разбивается и не откалывается в отличие от шифера.
Порезка ондулина в размер осуществляется при помощи ножовки.
Кровельный материал является «тихим» материалом по сравнению с металлочерепицей и шифером. Бьющие капли дождя и прогулки голубей будут не слышны в доме с покрытием из ондулина.
Хорошо выдерживает морозные зимы и жаркое лето. При правильном креплении к основе может сопротивляться значительным ветровым нагрузкам и не отрываться.
Размеры ондулина и расчет необходимого количества
Стандартные параметры листа ондулина такие: длина составляет 2000 мм, ширина листа 950 мм, высота волны 36 мм.
При определении нужного количества листов для покрытия кровли следует учитывать способ раскладки. Каждый последующий лист укладывается на предыдущий кусок с перехлестом на одну волну. По высоте подсчета заход одного листа на другой порядка 15–20 см.
Исходя из такого норматива следует знать, что у листа ондулина есть две площади — общая и монтажная. Общая рассчитывается простым умножением длины на ширину, а монтажная рассчитывается в зависимости площади пространства, которое она покрывает после укладки по нормам. Для стандартного размера листа ондулина с 10 волнами эти площади составляют 1,92 кв. м и 1,5 кв. м соответственно.
Для начала расчерчивают план кровли, на ней размечают количество последовательно расположенных прямоугольников по монтажным размерам листа. Считают их количество, учитывая при этом, что отрезанные части можно уложить в другом, подходящем по размеру месте.
Для приблизительного подсчета количества листов есть более простой вариант. Высчитывается общая площадь кровли и делится на значение монтажной площади ондулина. Потом полученное значение умножается на 1,15 (коэффициент порезки). Такой способ расчета возможен только для простых скатных кровель.
Если нужно посчитать количество листов ондулина для кровли сложных конфигураций, то каждый кусочек считается индивидуально. Расчет можно производить по чертежам, если есть хороший подробный проект и существует уверенность, что при монтаже несущих конструкций крыши не будет отступления от проектных размеров.
Более точным будет произведенный расчет количества листов обрешетки по месту, после монтажа балок и расчета, если позволяет время. Иногда какие-то виды ондулина привозят под заказ и застройщик стремится доставить материал к моменту готовности стропил. Часто такая спешка заставляет хозяина докупать ондулин или остаются лишние листы, если в расчет была заложена большое значение на погрешность.
Для устройства кровли из ондулина недостаточно только самих листов. Применяются различные фасонные части, которые имеют наименования гребень, ендова, чипец, кровельный фартук, вентиляционный гребень, универсальные элементы карниза, короба, вентиляционные трубы и многие другие. Их раскрой ведется в местах их укладки.
Ондулин является бросовым материалом для большинства застройщиков. За небольшие деньги можно получить отличную крышу с хорошими прочностными и эксплуатационными характеристиками.

krovlya.guru
Ондулин размер листа
Размеры листа ондулина. Инструкция по монтажу ондулина.
Ондулин является одним из самых удобных для монтажа, кровельных покрытий. Размеры листа ондулина позволяют осуществлять сооружение кровли из этого материала даже в одиночку. Использование этих мягких, но в то же время достаточно прочных листов оправдано в различных сферах гражданского строительства, от частных домов до небольших магазинов и офисных зданий. Поэтому инструкция по монтажу ондулина пригодится каждому, кто планирует проведение кровельных работ.
к содержанию ↑
Размеры листа ондулина и его потребительские свойства
Производство этого кровельного материала осуществляется с 1994 года. Тогда его изобрели во Франции. В нашей стране он появился относительно недавно, но популярность себе снискал вполне заслуженную. Технология производства еврошифера, так еще называют у нас ондулин, основана на пропитке битумом спрессованной целлюлозы. Листы изготавливают волнистыми, похожими на обычный всем знакомый шифер.

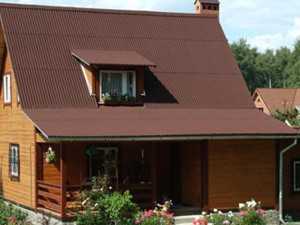

Крыша из ондулина — практичная, долговечная и эстетически привлекательная
Окраска листов зависит от пигмента, добавленного в битумную пропитку, а также от ее насыщенности. Поверхность листов обработана термосмолой и другими минеральными компонентами. Это и обеспечивает влагонепроницаемость и прочность.
Листы ондулина доступны в самых разнообразных цветовых решениях
Ондулин, фото которого можно найти в различных интернет магазинах, состоит из нескольких веществ:
Минеральные наполнители.
Термическая смола с пигментами из минералов.
Очищенный от примесей битум.
Волокна целлюлозы.
Полезный совет! Так как в составе ондулина преобладают битумные компоненты, то при нагревании он выделяет стойкий запах нефтепродуктов. По этой причине его не рекомендуют применять в детских учреждениях и в местах, где воздух плохо циркулирует.
Состав листа ондулина — вид в разрезе
Стандартные размеры листа ондулина не сильно отличаются от размеров листов шифера и составляют:
Длина нормальная – 2 м.
Ширина общепринятая – 0,95 м.
Толщина изделия – 3 мм.
Волна имеет высоту 3,6 см.
Масса одного листа – 6 кг.
Размеры и характеристики листов ондулина разных производителей
Разница заключается в весе, который значительно меньше, и более мелкой высоте волны. Именно вес является главным преимуществом перед другими кровельными материалами. Ведь детали стропильной системы под ондулиновую кровлю могут быть гораздо тоньше. Так как этот материал можно условно отнести к мягкому типу кровли, то монтаж его очень удобен. Крепят листы к обрешетке гвоздями с большими шляпками. Резать их можно обычной ножовкой или циркулярной пилой. Размеры ондулина допускают его укладку в одиночку или вдвоем, что сильно удешевляет стоимость монтажных работ. В качестве недостатков укажем: запах при нагревании и низкий класс пожарной безопасности.

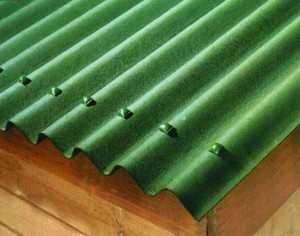

Ондулин крепят с помощью специальных гвоздей с закрывающимися шляпками
к содержанию ↑
Инструкция по монтажу ондулина
Технология монтажа этого материала на скатной кровле сильно зависит от угла ее наклона. Если он лежит в пределах от 5 до 10 градусов, то делают сплошную обрешетку. Она может быть выполнена из теса толщиной от 15 до 25 мм или многослойной фанеры. Между собой соседние листы кладут внахлест на 2 волны. Листы из соседних рядов накладывают друг на друга на 300 мм. Верхний лист кладут на нижний, пока не дойдут до верха ската. Стандартные размеры ондулина позволяют уложить на 5 метровый скат три ряда листов.
Если угол наклона плоскостей скатов кровли увеличивается до диапазона 10 – 15 градусов, то обрешетку можно сделать не сплошную. По осям берется интервал 45 см. То есть это расстояние между верхними кромками двух соседних досок. Нахлест по концам составляет 200 мм, а с боков в 1 волну. Большие, чем 15 градусов, углы наклона позволяют использовать обрешетку с осевым интервалом 60 см, нахлестом по концам в 170 мм и сбоку в 1 волну.
Варианты обустройства обрешетки под ондулин при различных углах наклона крыши

Каждая доска обрешетки прибивается параллельно карнизной доске. Для этого изготавливают из брусков эталонный «интервал», который используют для разметки места крепления каждой следующей доски обрешетки. Чтобы аккуратно размечать волнистые листы, нужно взять небольшой кусок ондулина с прямым краем и чертить по нему цветным карандашом. Это позволит проводить точные линии.
Полезный совет! При резке листов ондулина ножовку нужно смазывать машинным маслом. Это не даст ей застревать в вязкой структуре материала.
Ондулин — мягкий материал, его легко можно разрезать строительным ножом
к содержанию ↑
Пошаговый алгоритм монтажа кровли из ондулина
Дальнейшая инструкция по монтажу ондулина такая:
Определяем тот край крыши, который находится с другой стороны от преобладающих ветров в вашей местности.
С выбранного края крыши начинаем укладывать первый ряд. При этом нужно уделить особое внимание первому листу. Его нижний срез должен быть абсолютно параллелен карнизу. Крепят его вначале на один гвоздь, чтобы при необходимости скорректировать положение.
Последовательность укладки листов ондулина, в соответствии с направлением движения ветра
По всей длине доски обрешетки натягивают веревку. Это нужно для того, чтобы не промазать гвоздем мимо доски. Когда уложены 3 листа, и вы убедились, что лежат они параллельно карнизной доске, прибейте их. В каждый лист необходимо вбить около 20 гвоздей. На концах листов гвозди вбивают в каждую волну, в середине можно через одну, а боковой нахлест крепят с обеих сторон.
Инструкция по правильному расположению и забиванию гвоздей в листы ондулина
После того как начальный ряд надежно прибит, можно начинать укладывать второй. Особое внимание следует уделять пробиванию гвоздями нахлеста. Листы в этих местах не должны иметь люфт. Аналогично укладывают все последующие ряды ондулина. При передвижении по листам ногами, нужно ступать только в места, где есть доски обрешетки и только в мягкой обуви, а лучше босиком, если позволяет погода.
После укладки и закрепления первого ряда листов ондулина — можно приступать к укладке второго ряда
Когда листы на обоих скатах крыши закреплены полностью, приступают к монтажу конькового элемента. Он изготовлен из такого же материала, поэтому очень податлив. Крепить его начинают с той же стороны, откуда начинали укладывать листы. Нахлест делают не менее 125 мм. Прибивают конек в каждую волну всех листов с обеих сторон.
После этого оформляют ендовы, при их наличии, которые производятся и продаются вместе с листами. Для их устройства делают специальную обрешетку.
Закрытие торцов крыши производится шипцовым или коньковым ондулином, который начинают прибивать снизу. Его крепление производится, как сверху, так и сбоку. Если на крыше имеются различные элементы или вертикальные стены, то стыки с ними могут быть оформлены с помощью той же ендовы. При этом нужно организовать в этом месте хорошую гидроизоляцию, чтобы не протек ондулин. Отзывы владельцев иногда бывают негативным по причине того, что этому моменту не было придано достаточного внимания. Течь начиналась всегда именно в таких местах.
Завершающий этап в обустройстве кровли из ондулина — монтаж конькового элемента, ендовы и торцевой планки
Если кровля сложная или четырехскатная, то придется под углом разрезать ондулин. Размеры листа таковы, что сделать это несложно. Нижнюю кромку первого листа совмещают с началом ската. При этом срез наклонного конька будет являться той линией, по которой необходимо разрезать этот лист. Со всеми последующими листами, находящимися выше, проделываем ту же манипуляцию. Угловой стык закрывается коньковым элементом и пробивается гвоздями в каждую волну.
Полезный совет! Инструкция по монтажу ондулина предполагает устройство под ним пароизоляции. Строители рекомендуют для этого применять пароизоляционную мембрану, изготовленную тем же производителем, что и сами листы.
В ассортименте производителей ондулина всегда имеется и пароизоляционная мембрана
к содержанию ↑
Какие еще дополнительные детали можно использовать при устройстве кровли из ондулина
Так как этот материал имеет свойство источать сильный запах при нагревании под солнечными лучами, то кровля и чердачное помещение нуждаются в регулярной вентиляции, особенно в жаркое время года. Для этой цели производители выпускают различные кровельные вентиляторы, сочетаемые именно с ондулином. Их крепят в любом месте плоскости крыши гвоздями в каждую волну. При этом, стыки хорошо гидроизолируют.
Кровельные окна используют для освещения чердачного пространства. При их монтаже необходимо, чтобы верхний лист лежал внахлест на основании этого элемента. Крепят окна тоже гвоздями для ондулина. Отзывы владельцев говорят о том, что использование таких окон совершенно оправдано, так как кроме освещения, они дают возможность выходить на крышу при необходимости.
Размещение мансардного окна в кровле, укрытой ондулином
Еще одним полезным элементом является карнизный заполнитель. Это прокладка, которая помещается под ондулин на уровне карниза или под коньковый элемент. Она нужна для того, чтобы птицы не проникали в чердачное помещение.
Кровли из ондулина, фото которых часто можно встретить при просмотре вариантов отделки, позволяют сэкономить не только на стоимости самого материала, но и на деталях стропильной системы. Кроме того, не нужны дополнительные люди для монтажа.
к содержанию ↑
Монтаж ондулина своими руками: видео-инструкция
jmsi.ru
