Прямой участок воздуховода
Площадь воздуховода круглого сечения
Площадь
Sм2
Площадь воздуховода прямоугольного сечения
Площадь
Sм2



Отвод
Площадь отвода круглого сечения
Площадь
Sм2
Площадь отвода прямоугольного сечения
Площадь
Sм2



Переход
Площадь перехода круглого сечения
Площадь
Sм2
Площадь перехода прямоугольного сечения
Площадь
Sм2
Площадь перехода с прямоугольного сечения на прямоугольное
Площадь
Sм2



Тройник
Площадь тройника круглого сечения
Площадь
S=м2
Площадь тройника круглого сечения
Площадь
S=
м2
Площадь тройника прямоугольного сечения
Площадь
S=м2
Площадь тройника прямоугольного сечения
Площадь
S=м2



Заглушка
Площадь заглушки круглого сечения
Площадь
Sм2
Площадь заглушки прямоугольного сечения
Площадь
Sм2



Утка прямоугольного сечения
Площадь утки со смещением в 1-ой плоскости
Площадь
Sм2
Площадь утки со смещением в 2-х плоскостях
Площадь
Sм2



Зонты
Площадь зонта островного типа
Площадь
Sм2
Площадь зонта пристенного типа
Площадь
Sм2



Зонты и дефлекторы
Площадь круглого зонта
Dмм
Hмм
hмм
Площадь
Sм2
Площадь дефлектора
Dмм
Hмм
hмм
h2мм
Площадь
Sм2
Площадь квадратного зонта
Bмм
Hмм
hмм
Площадь
Sм2
Площадь прямоугольного зонта
A1xB1мм
Hмм
hмм
A2xB2мм
Площадь
Sм2

Расчет площади воздуховодов и фасонных изделий

    На сегодняшний день воздуховоды из стали пользуются наибольшей популярностью. В вентиляции применяются воздуховоды их оциокованнной стали толщиной 0,5-1,0мм (в зависимости от сечения), отличаются гладкой поверхностью, антикоррозийными свойствами, невысокой ценой и долговечностью. Эти воздуховоды характеризуются повышенной огнестойкостью. Применяются как в промышленных, так и в жилых зданиях, ресторанах, клубах и т.д. Жесткие воздуховоды изготавливаются из оцинкованной или нержавеющей стали как круглого, так и прямоугольного сечения, обеспечивая необходимую огнестойкость, долговечность. Применяются в помещениях любой планировки и сложности.



Возможно изготовить воздуховоды и фасонные изделия любого размера и конфигурации

Прямой участок воздуховода

Площадь воздуховода круглого сечения
Диаметрd 100
125
160
200
250
280
315
355
400
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
2000
2240
2500
мм
ДлинаLм
Площадь
Sм2
Площадь воздуховода прямоугольного сечения
Ширинаa 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Высотаb 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
ДлинаLм
Площадь
Sм2

Отвод

Площадь отвода круглого сечения
ДиаметрD 100
125
160
200
250
280
315
355
400
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
2000
2240
2500
мм
Уголα 15
30
45
60
90
°
Площадь
Sм2
Площадь отвода прямоугольного сечения
Ширинаa 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Высотаb 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Уголα 15
30
45
60
90
°
Площадь
Sм2
Переход
Площадь перехода круглого сечения
ДиаметрD1 100
125
160
200
250
280
315
355
400
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
2000
2240
2500
мм
ДиаметрD2 100
125
160
200
250
280
315
355
400
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
2000
2240
2500
мм
ДлинаLмм
Площадь
Sм2
Площадь перехода прямоугольного сечения
Ширинаa 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Высотаb 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
ДиаметрD 100
125
160
200
250
280
315
355
400
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
2000
2240
2500
мм
ДлинаLмм
Площадь
Sм2

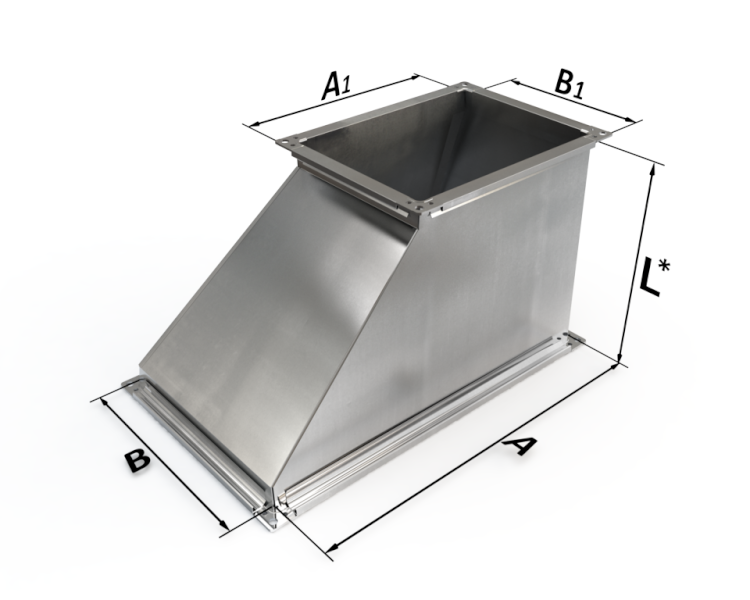

Площадь перехода с прямоугольного сечения на прямоугольное
ШиринаA 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
ВысотаB 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Ширинаa 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Высотаb 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
ДлинаLмм
Площадь
Sм2
Тройник
Площадь тройника круглого сечения
ДиаметрD1 100
125
160
200
250
280
315
355
400
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
2000
2240
2500
мм
ДлинаLмм
ДиаметрD2 100
125
160
200
250
280
315
355
400
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
2000
2240
2500
мм
Длинаlмм
Площадь
S=м2
Площадь тройника круглого сечения
ДиаметрD 100
125
160
200
250
280
315
355
400
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
2000
2240
2500
мм
ДлинаLмм
Ширинаa 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Высотаb 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Длинаlмм
Площадь
S=м2

Площадь тройника прямоугольного сечения
Ширинаa 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Высотаb 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
ДлинаLмм
Диаметрd 100
125
160
200
250
280
315
355
400
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
2000
2240
2500
мм
Длинаlмм
Площадь
S=м2
Площадь тройника прямоугольного сечения
ШиринаA 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
ВысотаB 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
ДлинаLмм
Ширинаa 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Высотаb 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Длинаlмм
Площадь
S=м2
Заглушка
Площадь заглушки круглого сечения
Диаметрd 100
125
160
200
250
280
315
355
400
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
2000
2240
2500
мм
Площадь
Sм2
Площадь заглушки прямоугольного сечения
Ширинаa 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Высотаb 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Площадь
Sм2

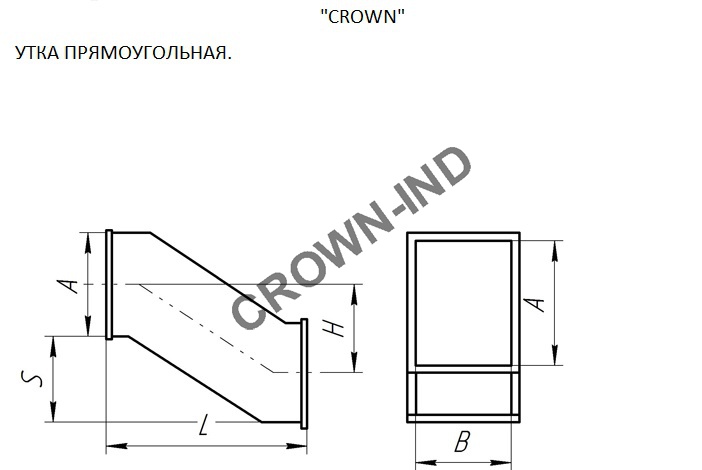

Утка прямоугольного сечения
Площадь утки со смещением в 1-ой плоскости
Ширинаa 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Высотаb 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Длинаlмм
Сдвигhмм
Площадь
Sм2
Площадь утки со смещением в 2-х плоскостях
Ширинаa 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Высотаb 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Длинаlмм
Сдвигh2мм
Сдвигh3мм
Площадь
Sм2
Зонты
Площадь зонта островного типа
ДлинаA 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
ШиринаB 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Длинаa 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Ширинаb 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Высотаhмм
Площадь
Sм2
Площадь зонта пристенного типа
Длинаa 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Ширинаb 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Высотаhмм
Полкаc 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Площадь
Sм2
Зонты и дефлекторы
Площадь круглого зонта
Диаметрd 100
125
160
200
250
280
315
355
400
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
2000
2240
2500
мм
Dмм
Hмм
hмм
Площадь
Sм2
Площадь дефлектора
Диаметр  100
125
160
200
250
280
315
355
400
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
2000
2240
2500
мм
Dмм
Hмм
hмм
h2мм
Площадь
Sм2

Площадь квадратного зонта
СторонаA 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Bмм
Hмм
hмм
Площадь
Sм2
Площадь прямоугольного зонта
Длинаa 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
Ширинаb 50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
мм
A1xB1мм
Hмм
hмм
A2xB2мм
Площадь
Sм2

Расчет площади воздуховодов и фасонных изделий

Расширенный поиск

    org/BreadcrumbList»>
  1. Главная
  2. Техническая помощь
  3. Калькулятор площади воздуховодов
Прямой участок воздуховода
Площадь воздуховода круглого сечения

Диаметрd 100125160200250280315355400450500560630710800900100011201250140016001800200022402500мм
ДлинаLм

Площадь
S=м2

Площадь воздуховода прямоугольного сечения

Ширинаa 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Высотаb 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
ДлинаLм

Площадь
S=м2



Отвод
Площадь отвода круглого сечения

ДиаметрD 100125160200250280315355400450500560630710800900100011201250140016001800200022402500мм
Уголα 1530456090°

Площадь
S=м2

Площадь отвода прямоугольного сечения

Ширинаa 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Высотаb 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Уголα 1530456090°

Площадь
S=м2



Переход
Площадь перехода круглого сечения

ДиаметрD1 100125160200250280315355400450500560630710800900100011201250140016001800200022402500мм
ДиаметрD2 100125160200250280315355400450500560630710800900100011201250140016001800200022402500мм
ДлинаLмм

Площадь
S=м2

Площадь перехода прямоугольного сечения

Ширинаa 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Высотаb 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
ДиаметрD 100125160200250280315355400450500560630710800900100011201250140016001800200022402500мм
ДлинаLмм

Площадь
S=м2

Площадь перехода с прямоугольного сечения на прямоугольное

ШиринаA 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
ВысотаB 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Ширинаa 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Высотаb 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
ДлинаLмм

Площадь
S=м2



Тройник
Площадь тройника круглого сечения

ДиаметрD1 100125160200250280315355400450500560630710800900100011201250140016001800200022402500мм
ДлинаLмм
ДиаметрD2 100125160200250280315355400450500560630710800900100011201250140016001800200022402500мм
Длинаlмм

Площадь
S=м2

Площадь тройника круглого сечения

ДиаметрD 100125160200250280315355400450500560630710800900100011201250140016001800200022402500мм
ДлинаLмм
Ширинаa 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Высотаb 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Длинаlмм

Площадь
S=м2

Площадь тройника прямоугольного сечения

Ширинаa 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Высотаb 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
ДлинаLмм
Диаметрd 100125160200250280315355400450500560630710800900100011201250140016001800200022402500мм
Длинаlмм

Площадь
S=м2

Площадь тройника прямоугольного сечения

ШиринаA 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
ВысотаB 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
ДлинаLмм
Ширинаa 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Высотаb 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Длинаlмм

Площадь
S=м2



Заглушка
Площадь заглушки круглого сечения

Диаметрd 100125160200250280315355400450500560630710800900100011201250140016001800200022402500мм

Площадь
S=м2

Площадь заглушки прямоугольного сечения

Ширинаa 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Высотаb 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм

Площадь
S=м2



Утка прямоугольного сечения
Площадь утки со смещением в 1-ой плоскости

Ширинаa 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Высотаb 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Длинаlмм
Сдвигhмм

Площадь
S=м2

Площадь утки со смещением в 2-х плоскостях

Ширинаa 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Высотаb 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Длинаlмм
Сдвигh2мм
Сдвигh3мм

Площадь
S=м2



Зонты
Площадь зонта островного типа

ДлинаA 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
ШиринаB 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Длинаa 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Ширинаb 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Высотаhмм

Площадь
S=м2

Площадь зонта пристенного типа

Длинаa 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Ширинаb 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Высотаhмм
Полкаc 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм

Площадь
S=м2



Зонты и дефлекторы
Площадь круглого зонта

Диаметрd 100125160200250280315355400450500560630710800900100011201250140016001800200022402500мм

Dмм
Hмм
hмм

Площадь
S=м2

Площадь дефлектора

Диаметр 100125160200250280315355400450500560630710800900100011201250140016001800200022402500мм

Dмм
Hмм
hмм
h2мм

Площадь
S=м2

Площадь квадратного зонта

СторонаA 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм

Bмм
Hмм
hмм

Площадь
S=м2

Площадь прямоугольного зонта

Длинаa 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм
Ширинаb 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000мм

A1xB1мм
Hмм
hмм
A2xB2мм

Площадь
S=м2

Расход воздуха в воздуховоде в зависимости от скорости

Новости все новости

  • На Москву надвигается африканское пекло

  • Поздравляем с Днем России!

  • Поздравляем с Днём Победы!

Расчет площади воздуховодов

Прямой участок воздуховода

Площадь воздуховода круглого сечения
Площадь 0 м2
Площадь воздуховода прямоугольного сечения
Площадь 0 м2

Отводы

Площадь отвода круглого сечения
Площадь 0 м2
Площадь отвода прямоугольного сечения
Площадь 0 м2

Переходы

Площадь перехода круглого сечения
Площадь 0 м2
Площадь перехода прямоугольного сечения
Площадь 0 м2
Площадь перехода с прямоугольного сечения на прямоугольное
Площадь 0 м2

Тройники

Площадь тройника круглого сечения
Площадь 0 м2
Площадь тройника круглого сечения
Площадь 0 м2
Площадь тройника прямоугольного сечения
Площадь 0 м2
Площадь тройника прямоугольного сечения
Площадь 0 м2

Заглушки

Площадь заглушки круглого сечения
Площадь 0 м2
Площадь заглушки прямоугольного сечения
Площадь 0 м2

Утка прямоугольного сечения

Площадь утки со смещением в 1-ой плоскости
Площадь 0 м2
Площадь утки со смещением в 2-х плоскостях
Площадь 0 м2

Зонты

Площадь зонта островного типа
Площадь 0 м2
Площадь зонта пристенного типа
Площадь 0 м2

Врезки

Площадь врезки прямой круглой
Площадь 0 м2
Площадь врезки прямой прямоугольной
Площадь 0 м2
Площадь круглой врезки с воротником
Площадь 0 м2
Площадь прямоугольной врезки с воротником
Площадь 0 м2

Расчет площади воздуховодов и фасонных изделий: правила выполнения вычислений + примеры расчетов по формулам

Залогом безупречной и эффективной работы вентиляции является грамотный расчет площади воздуховодов и фасонных изделий, от которого зависит подбор как отдельных элементов, так и оборудования.

Цель расчета — обеспечение оптимальной кратности перемены воздуха в помещениях в соответствии с их назначением.

В приведенной публикации описаны алгоритмы расчетов, даны конкретные примеры.

Цель выполнения расчетов

Особенности расчета и выбора воздуховодов зависят от их типа и материала, из которого они изготовлены. Последняя характеристика обуславливает нюансы, возникающие при движении воздуха и особенности взаимодействия лавины воздуха со стенками.

Воздуховоды бывают:

  1. Металлическими. Это может быть черная сталь, оцинкованная, нержавейка.
  2. Алюминиевыми гибкими гофрированными.
  3. Пластиковыми гибкими и жесткими.
  4. Тканевыми.

По геометрии сечения изготавливают воздуховоды круглые, прямоугольные, овальные. Последние не столь популярны, как два первых.

Даже если имеется самый правильный проект вентиляционной системы, ошибка в подборе сечений воздуховодов может привести к нарушению циркуляции воздуха.

Следствием ошибок в расчетах будет повышенная влажность, а дальше плесень и грибок в помещении. Без правильного расчета площади всех деталей невозможно подобрать подходящие элементы вентиляционного комплекса

От этого параметра зависит:

  • скорость протекания воздушной массы и ее объем;
  • степень герметичности соединений;
  • шумность вентиляционной системы;
  • электропотребление.

Вычисления, выполненные правильно, дадут возможность сэкономить средства, поскольку количество материала будет определено точно. Но помимо экономических вопросов, главными являются все-таки параметры вентиляции, обеспечивающие комфортные условия жизнедеятельности людей.

Общие сведения для вычисления площади сечения

Площадь труб для воздуховода рассчитывают по разным значениям:

  1. На соответствие санитарно-гигиеническим параметрам (СанПиН).
  2. По количеству проживающих.
  3. По площади комнат.

Результат можно получить как для отдельного помещения, так и для дома в целом. Для расчета есть специальные программы с заложенными в них формулами и алгоритмами. Еще один вариант расчета — использование формул.

Площадь сечения воздуховодов при их проектировании выбирается так, чтобы воздух по всех длине двигался с примерно одинаковой скоростью. По всей протяженности системы количество воздуха разное, поэтому площадь сечения воздуховода должна изменяться в большую сторону с ростом объема воздушной массы.

Если рассматривать вытяжную вентиляцию, то квадратура сечения растет по мере приближения к вентилятору. Только так можно гарантировать более-менее одинаковую скорость массы воздуха на всем протяжении воздухопровода

С ростом круглого сечения уменьшается скорость потока воздуха. Снизится при этом и аэродинамический шум. Минус таких воздуховодов в громоздкости конструкции, из-за чего невозможна их установка в пространство между черновым и навесным потолком, а также в увеличенной стоимости.

Если такой возможности нет, можно отдать предпочтение прямоугольной геометрии, поскольку высота прямоугольного сечения меньше. С другой стороны круглые изделия легче устанавливать, да и свои эксплуатационные преимущества у них имеются.

Поскольку круглые воздуховоды не всегда можно вписать в интерьер, а более эстетичные прямоугольные дорогие, как альтернативу, стоит рассмотреть овальные изделия. Они и эргономичны, и эффективны

Выбор того или иного варианта зависит от приоритетов пользователя. Если во главе угла экономия электроэнергии, минимальный шум и есть все возможности монтажа габаритной сети, лучший выбор — круглая форма воздуховода.

Этапы выполнения расчета

Расчетные работы состоят из нескольких этапов:

  1. Составления общей схемы системы вентиляции. Здесь должны быть отмечены длины прямых участков, поворотные части и их тип, места изменения сечения.
  2. Выбора кратности воздухообмена, идентичного санитарно-гигиеническим требованиям.
  3. Расчета скорости движения масс воздуха по трубопроводу. Зависит этот параметр от вида вентиляции, а она может быть естественной или принудительной.
  4. Расчета площади воздуховодов и других параметров.

Существует много программ для выполнения подобных расчетов.

Вычисления при помощи формул для сложной системы — задача непростая. Для дома небольших габаритов подсчет площади отдельных элементов, сечения воздуховодов вполне возможенРасчет сечения воздуховода

Выражение, используемое для расчета квадратуры фасонных элементов и воздуховодов, выглядит так:

Sc = (L х 2.778) : V

В нем: Sc — площадь в поперечном разрезе, L — расход потока воздуха, циркулирующего в системе, 2.778 — коэффициент, согласовывающий различные размерности, V — скорость воздушной лавины в конкретном месте, измеряется в метрах за секунду. Итогом расчета будет величина, измеряющаяся в см².

Есть и альтернативная формула:

S = L : k × V

Коэффициент К в этом случае равен 3600.

Определение фактической площади воздуховода

Регулярную площадь вентиляции высчитывают по формулам:

S = (π x D2) : 400

это для круглых воздуховодов, а для трубопроводов с прямоугольником в сечении:

S = (А х В) : 100

где S — фактическая площадь, D — диаметр, А — высота воздуховода, В — ширина конструкции.

Площадь сечения для трубы с овальным сечением высчитывают по формуле:

S = π×А×В : 4

Здесь А — больший диаметр овала, В — меньший диаметр соответственно.

Есть и другие формулы для высчитывания площади воздуховода.

Используя такой нормативный документ, как СНиП, можно сравнить размеры сечений воздуховодов с требуемыми показателями. Таким образом, подходящий размер воздушного трубопровода определяется еще проще.

Некоторые производители в описании воздуховодов дают номограммы. Есть они и в нормативной литературе.

Номограмма для металлического воздуховода с сечением в форме круга. Значения из нее подставляют в формулу. Все гибкие воздуховоды дополняют такими схемами

Из номограмм можно взять значение площади сечения. Оно приблизительное, но для создания системы с минимальным уровнем шума подходят.

Чтобы найти размеры воздуховода для определенного ответвления трубопровода, по которому транспортируется заданный объем воздуха, нужно выполнить следующие действия:

  1. Найти на номограмме точку пересечения объема воздуха, перемещаемого за 1 час и линии наибольшей скорости для расчетного участка.
  2. Рядом с этой точкой найти значение наиболее подходящего диаметра.

Кроме этого, имея номограмму, можно не только облегчить расчет сечения воздуховодов и фасонных частей, но и конкретизировать потери давления на отрезке воздушной магистрали при установленной скорости.

Номограмму применять необязательно, можно определить нужную площадь сечения в зависимости от скорости воздушной массы.

Расчет скорости воздуха

Используя формулы или специальные таблицы, вычисляют скорость воздуховода. Ключевым параметром здесь является показатель кратности, определяющий объем воздуха, при котором происходит полноценное проветривание помещения объемом 1 мᶾ в течение 1 часа.

Специалисты рекомендуют для определения показателя кратности исследовать конкретные условия на действующих промышленных объектах, по которым есть фактические данные о выделении газов, токсических паров и др. Лучше всего делать самостоятельный расчет с применением формул.

Для упрощения расчетов существуют специальные таблицы, откуда можно взять готовое значение показателя кратности, но нужно иметь в виду, что в них приводят округленные параметры

Формула для вычисления кратности выглядит так:

N = V : W

В ней N — искомая кратность, V — объем свежей воздушной массы, поступающей в помещение в течение часа, W — объем комнаты. Единица кратности — число раз/час, V измеряется в мᶾ/ч, объем — в мᶾ.

Рассмотрим конкретный пример определения необходимого количества воздуха по кратности. Имеется жилая комната объемом 22 мᶾ. Для нее потребуется воздуха:

L = 22 х 6 = 132 мᶾ,

здесь 6 — кратность воздухообмена, взятая из таблицы.
Скорость перемещения массы (V) измеряют в м/с и определяют по формуле:

V=L : 3600 х S

L — используемый воздух (мᶾ/ч), S — площадь воздуховода в разрезе (мᶾ).

Дополнительно еще 2 параметра влияют на скорость перемещения воздуха: уровень шума, коэффициент вибрации. При проектировании системы их нужно обязательно учитывать.

Пример расчета для небольшого коттеджа

Для расчета взят коттедж с внутренней площадью 108,8 м² и высотой от пола до перекрытия 3 м. Внутри имеется гостиная, спальня, детская, кухня, санузел. Показатель кратности принимаем равным 1.

Вентиляционная система позволяет избавить помещение от примесей, приносящих вред здоровью — потенциально опасных и провоцирующих аллергические реакции, ухудшить самочувствие

Сначала рассчитывают количество удаленного и поступаемого воздуха в целом на здание. Применяют для этого методику СНиП:

  1. Поскольку спальня и гостиная одинаковые по площади, количество удаленного воздуха из них равно 21 х 3 х 1 = 63 мᶾ/ч.
  2. Для детской — 24 х 3 х 1 = 72 мᶾ/ч.
  3. Для кухни — 22 х 3 х 1 + 100 = 166 мᶾ/ч.
  4. Для санузла — 10 х 3 х 1 = 30 мᶾ/ч.
  5. В итоге: 63 х 2 + 48 + 166 + 30 = 394 мᶾ/ч.

Коридор и прихожую в расчет не брали. 100 мᶾ — это тот объем, что уходит через вытяжку на кухне.

Правильное распределение потоков воздуха в доме также очень важный момент. В постройках такого типа обычно устраивают систему естественной вентиляции.

Принудительный элемент здесь все-таки присутствует — кухонная вытяжка.

Далее определяют диаметры вентиляционных каналов. Так как 100 мᶾ удаляет вытяжка принудительно, то остается распределить оставшиеся 294 мᶾ. Они уйдут естественным образом через 2 шахты. На каждую придется: 294 : 2 = 147 мᶾ.

Поскольку в шахтах естественной вентиляции скорость воздуха колеблется в пределах от 0,5 до 1,5 м/с, обычно в расчетах берут среднее значение — 1 м/с. Подставив известные величины в формулу S = L : k × V, находят:

S = 147 : 3600 х 1 = 0,0408 м².

Теперь появилась возможность определить диаметр воздуховода с кругом в сечении по формуле: S = (π x D2) : 400 или 0,0408 = (3,14 х D2) : 400. Решив это уравнение с одним неизвестным, путем несложных вычислений, находят, что диаметр воздуховода равен 2,28 мм. Под это значение подбирают ближайший больший стандартный размер трубы.

При помощи этой переводной таблицы можно выбрать эквивалентный диаметр воздуховода с сечением в форме круга. Это значительно упрощает расчет

Когда монтируют воздуховод прямоугольного сечения, выбирают его размер по таблице, ориентируясь на площадь. Ближайшее большее значение — 200 х 250 мм.

По такой же схеме определяют площадь сечения отвода под кухонную вытяжку с той разницей, что скорость воздуха здесь равна 3 м/с.

S = 100 : 3600 х 3 = 0,083 м² или диаметр 107 мм

Переводная таблица необходима тогда, когда нужно выполнить расчет воздуховодов с прямоугольным сечением и применить при этом таблицу для круглых изделий. Здесь представлены диаметры воздуховодов с кругом в сечении, в которых снижение давления за счет трения равно аналогичному значению в прямоугольной конструкции.

Существует три способа определения эквивалентного значения:

  • по скорости;
  • по поперечному разрезу;
  • по расходу.

Эти величины связаны с разными параметрами воздуховода. Для каждого из них есть индивидуальная методика использования таблиц. Главное, чтобы вне зависимости от примененной методики, величина утраты давления на трение получилась одинаковой.

В заключение проводится проверка скорости:

V = 147 : (3600 х 0,0408) = 1,0 м/с

Это соответствует допустимому пределу.

Фасонные изделия и их расчет

При монтаже воздуховодов прямые участки различных размеров соединяют при помощи фасонных изделий.

При производстве и воздуховодов, и фасонных изделий необходим подсчет их площади. Без этого невозможно определить правильно нужное количество материала для изготовления деталей

К фасонным изделиям относятся:

  1. Отводы. Их используют для изменения направления воздушного трубопровода под всевозможным углом. Бывают как круглыми, так и прямоугольными, овальными.
  2. Переходы. С их помощью соединяют воздуховоды различного сечения. Геометрия любая — от круглой до комбинированной.
  3. Муфты, ниппели. Соединяют прямые отрезки магистрали.
  4. Тройники. Сочленяют разветвления или две ветки воздуховода.
  5. Заглушки. Перекрывают воздушный поток.
  6. Крестовины. Разделяют или соединяют воздушные потоки.
  7. Утки. Обеспечивают разноуровневый переход воздуховода.

Чтобы рассчитать нужные параметры фасонных изделий, необходимы математические навыки.

Любому фасонному изделию отведена своя особая роль в вентиляционной системе. Производители каждое из них проектируют отдельно. Поставляются они совместно с основными элементами

Ошибка, допущенная в одном показателе, повлечет за собой ухудшение эксплуатационных характеристик системы. Готовых формул для таких расчетов не существует.

В таблице представлены стандартные типоразмеры воздуховодов. Даже профессионалы вместо сложных вычислений применяют такие и подобные специальные таблицы

Многие проектировщики пользуются специальными программами, онлайн-калькуляторами. Потребуется только ввести первичные величины и получить на выходе готовые параметры.

Программы позволяют не только определить нужные величины всех деталей, но и сделать их развертку. Такая развертка, отпечатанная на 3D-принтере, позволяет выполнить идеальную подгонку вентиляционных каналов.

Основные требования к расчету

При определении итоговых параметров воздуховодов необходимо учесть, что определение площади воздуховодов должно гарантировать, что:

  1. Обеспечивается температурный режим в помещении. Там, где существует избыток тепла, предусмотрено его удаление, а там, где наблюдается недостаток, сведены к минимуму его потери.
  2. Скорость перемещения воздуха никаким образом не снижает уровень комфорта людей, находящихся в помещении. В районах рабочих зон обязательно присутствует очистка воздуха.
  3. Вредные химсоединения и взвешенные частицы, присутствующие в воздухе, находятся в объеме, соответствующем ГОСТу 12.1.005-88.

Для отдельных помещений обязательным условием подбора площади воздуховодов является постоянное поддержание подпора и исключение подачи воздуха снаружи.

При расчете сопротивления магистрали принимают к учету потери давления. Чтобы во время движения поток воздушной массы смог преодолеть сопротивление, необходимо соответствующее давление

К категории помещений, где необходим подпор, относятся подвалы, а также помещения, в которых могут скапливаться вредные вещества.

Выводы и полезное видео по теме

Сюжет об организации вентиляции частного дома в целом:

Площадь сечения, форма, длина воздуховода — не последние по важности параметры в производительности системы. Правильный расчет крайне важен, т.к. от него зависит способность системы транспортировать воздух в достаточном количестве, а также скорость потока и эффективная работа конструкции в целом.

При использовании онлайн-калькулятора, степень точности расчета будет выше, чем при подсчете ручном. Такой результат объясняется тем, что программа автоматически сама округляет величины к более точным.

Источник

Крестовина воздуховода круглого сечения в Санкт-Петербурге

На сайте ООО «ТПФ «СтройВент» представлены крестовины воздуховодов круглого сечения различных типов, используемые для:

Изделия изготовлены из высококачественной оцинкованной стали, отличаются надежной, простой и удобной с точки зрения монтажа конструкцией.

Характеристики доступных для приобретения крестовин воздуховодов можно увидеть в таблице данных, а стоимость в прайс-листе, приведенным на данной странице.

Компания «СтройВент» предлагает выгодное сотрудничество юридическим лицам, гарантируя оперативную доставку крестовин по Санкт-Петербургу, Ленинградской и России.

Диаметр, Ø1, мм Диаметр, Ø2,3, мм Длина, L, мм Высота, Н, мм Площадь,м2 Вес, кг
100 100 140 80 0,12 0,5
125 100 140 93 0,14 0,6
125 125 170 93 0,16 0,7
160 100 140 110 0,17 0,7
160 125 170 110 0,19 0,8
160 160 210 110 0,21 0,9
200 100 150 130 0,2 0,9
200 125 180 130 0,23 1
200 160 220 130 0,27 1,2
200 200 250 130 0,28 1,2
225 100 150 142 0,22 1
225 125 180 142 0,25 1,
225 160 220 142 0,29 1,3
225 200 250 142 0,32 1,4
225 224 275 142 0,33 1,4
250 100 150 155 0,27 1,2
250 125 180 155 0,31 1,3
250 160 210 155 0,35 1,5
250 200 250 155 0,39 1,7
250 224 275 165 0,42 1,8
250 250 300 165 0,44 1,9
280 100 150 170 0,31 1,3
280 125 180 170 0,34 1,5
280 160 210 170 0,38 1,6
280 200 250 170 0,42 1,8
280 224 275 180 0,46 2
280 250 300 180 0,52 2,2
280 280 340 180 0,54 2,3
300 100 160 180 0,33 1,4
300 125 180 180 0,35 1,5
300 160 220 180 0,41 1,8
300 200 260 180 0,46 2
300 224 285 190 0,5 2,2
300 250 310 190 0,56 2,4
300 280 340 190 0,59 2,5
300 300 360 190 0,59 2,5
315 100 160 187 0,34 1,5
315 125 180 187 0,37 1,6
315 160 220 187 0,42 1,8
315 200 260 187 0,48 2,1
315 224 285 197 0,52 2,3
315 250 310 197 0,58 2,5
315 280 340 197 0,62 2,7
315 300 360 197 0,63 2,7
315 315 375 197 0,63 2,7
355 100 160 207 0,37 2
355 125 180 207 0,4 2,2
355 160 220 207 0,46 2,5
355 200 260 207 0,52 2,9
355 224 285 217 0,57 3,1
355 250 310 217 0,64 3,5
355 280 340 217 0,68 3,7
355 300 360 217 0,71 3,9
355 315 375 217 0,72 4
355 355 415 217 0,73 4
400 100 160 230 0,46 2,5
400 125 180 230 0,5 2,7
400 160 220 230 0,57 3,1
400 200 260 230 0,63 3,5
400 224 285 240 0,69 3,8
400 250 310 240 0,76 4,2
400 280 340 240 0,81 4,4
400 300 360 240 0,84 4,6
400 315 375 240 0,86 4,7
400 355 415 240 0,91 5
400 400 460 240 0,97 5,3
450 100 160 255 0,51 2,8
450 125 180 255 0,56 3
450 160 220 255 0,63 3,4
450 200 260 255 0,7 3,8
450 224 285 265 0,76 4,2
450 250 310 265 0,84 4,6
450 280 340 265 0,89 4,9
450 300 360 265 0,93 5,1
450 315 375 265 0,95 5,2
450 355 415 265 1,02 5,6
450 400 460 265 1,11 6,2
450 450 510 265 1,13 6,2
500 100 170 280 0,58 3,2
500 125 190 280 0,62 3,4
500 160 230 280 0,7 3,8
500 200 270 280 0,78 4,3
500 224 295 290 0,85 4,6
500 250 320 290 0,93 5,1
500 280 350 290 0,99 5,4
500 300 370 290 1,03 5,6
500 315 385 290 1,06 5,8
500 355 425 290 1,13 6,2
500 400 470 290 1,26 6,9
500 450 520 290 1,33 7,3
500 500 570 290 1,33 7,3
630 100 170 345 0,71 3,9
630 125 190 345 0,77 4,2
630 160 230 345 0,86 4,7
630 200 270 345 0,96 5,3
630 224 295 350 1,03 5,6
630 250 320 350 1,12 6,1
630 280 350 350 1,19 6,5
630 300 370 350 1,24 6,8
630 315 385 350 1,28 7
630 355 425 350 1,37 7,5
630 400 470 350 1,53 8,4
630 450 520 350 1,64 8,9
630 500 570 350 1,74 9,5
630 630 700 360 1,97 10,8
710 100 180 395 0,91 5
710 125 200 395 0,97 5,3
710 160 240 395 1,08 5,9
710 200 280 395 1,19 6,5
710 224 305 395 1,26 6,9
710 250 330 395 1,35 7,4
710 280 360 395 1,45 7,9
710 300 380 395 1,5 8,2
710 315 400 400 1,55 8,5
710 355 440 400 1,66 9,1
710 400 480 400 1,83 10
710 450 530 400 1,96 10,7
710 500 580 400 2,08 11,4
710 630 710 410 2,38 13
710 710 790 410 2,46 13,4
800 100 180 440 1,02 5,6
800 125 200 440 1,09 5,9
800 160 240 440 1,21 6,6
800 200 280 440 1,33 7,3
800 224 305 440 1,41 7,7
800 250 330 450 1,53 8,4
800 280 360 450 1,62 8,9
800 300 380 450 1,68 9,2
800 315 400 450 1,74 9,5
800 355 440 450 1,86 10,2
800 400 480 450 2,04 11,1
800 450 530 450 2,19 12
800 500 580 450 2,34 12,8
800 630 710 450 2,67 14,6
800 710 790 450 2,92 15,9
800 800 880 450 2,89 15,8
1000 100 180 540 1,26 9,9
1000 125 200 540 1,34 10,4
1000 160 240 540 1,49 11,6
1000 200 280 540 1,63 12,7
1000 224 305 540 1,72 13,4
1000 250 330 550 1,86 14,5
1000 280 360 550 1,98 15,4
1000 300 380 550 2,05 16
1000 315 400 550 2,12 16,6
1000 355 440 550 2,27 17,7
1000 400 480 550 2,48 19,3
1000 450 530 550 2,66 20,8
1000 500 580 550 2,85 22,2
1000 630 710 550 3,3 25,7
1000 710 790 560 3,68 28,7
1000 800 880 560 3,95 30,8
1000 1000 1080 560 4,1 32
1120 100 180 600 1,55 12,1
1120 125 200 600 1,63 12,8
1120 160 240 600 1,79 14
1120 200 280 600 1,96 15,3
1120 224 305 600 2,06 16
1120 250 330 610 2,21 17,2
1120 280 360 610 2,33 18,2
1120 300 380 610 2,42 18,8
1120 315 400 610 2,5 19,5
1120 355 440 610 2,66 20,7
1120 400 480 610 2,88 22,5
1120 450 530 610 3,1 24,1
1120 500 580 610 3,29 25,7
1120 630 710 610 3,8 29,6
1120 710 790 620 4,23 33
1120 800 880 620 4,55 35,5
1120 1000 1080 620 5,12 39,9
1120 1120 1200 620 5,16 40,2
1250 100 180 665 1,72 13,4
1250 125 200 665 1,81 14,2
1250 160 240 665 1,99 15,5
1250 200 280 665 2,17 16,9
1250 224 305 665 2,28 17,8
1250 250 330 675 2,44 19
1250 280 360 675 2,58 20,1
1250 300 380 675 2,67 20,8
1250 315 400 675 2,76 21,5
1250 355 440 675 2,94 22,9
1250 400 480 675 3,18 24,8
1250 450 530 675 3,41 26,6
1250 500 580 675 3,63 28,3
1250 630 710 675 4,2 32,8
1250 710 790 685 4,67 36,4
1250 800 880 685 5,77 45,1
1250 1000 1080 685 6,23 48,6
1250 1120 1200 685 6,23 48,6
1250 1250 1330 685 6,09 47,5

Круглые воздуховоды и фитинги — Академия MEP

Глава № 2.
Круглые воздуховоды и фитинги

Для того, чтобы выполнить монтаж, вы должны понимать, как выглядят прямоугольные воздуховоды и фитинги и как они представлены на чертежах. .

Типы круглых фитингов и методы изготовления могут различаться в зависимости от региона и компании.
Инженеры используют программы, которые имеют стандартизированные символы воздуховодов и фитингов, в дополнение к возможности создавать свои собственные представления того, как воздуховоды и фитинги выглядят на чертежах, но как только вы знаете, что искать, вы можете определить небольшие различия между конструкциями. .

В зависимости от ситуации воздуховоды либо начинаются от какого-либо источника охлаждения или обогрева кондиционера, устройства обработки воздуха или аксессуара HVAC, такого как терминал VAV, либо переходят от прямоугольного воздуховода, как в квадратном, к круглому фитингу.

Если раунд не начинается с предмета снаряжения или с квадрата на раунд, то потребуется какая-то начальная подгонка. Производители выпускают различные типы и способы подключения, поэтому вам необходимо ознакомиться с тем, что обычно используется в вашем регионе.

Типы круглых воздуховодов

Круглые воздуховоды изготавливаются с различными типами швов, наиболее распространенными являются спиральный или защелкивающийся замок.

Спиральные круглые воздуховоды

Круглый воздуховод используется для соединения фитингов, аксессуаров и гибких воздуховодов. Производители обычно имеют стандартную длину, но если у вас есть собственный спиральный станок, вы можете изготовить спираль любой длины.

Длина спирального воздуховода не ограничена, за исключением случаев, когда это необходимо для установки на грузовике или в лифте, или для установки фитинга. Усиливающие кольца, как правило, не требуются для круглых воздуховодов с положительным и низким отрицательным давлением. Использование колец помогает сохранить округлость воздуховода по мере увеличения размеров.

спиральный воздуховод

Продольный шов Круглый воздуховод

В дополнение к спиральному шву существуют различные другие типы швов, которые проходят прямо от одного конца к другому (в продольном направлении), например, продольный сварной шов, как показано на видео ниже. Качество видео не самое лучшее, но оно показывает, как можно сваривать круглые воздуховоды из оцинкованной и нержавеющей стали, и как настроить машину под разные размеры.

Сварной продольный шов

Существует также версия продольного шва с защелкой, как показано в следующем видео. Этот конкретный тип круглого воздуховода имеет внутреннюю прокладку, которая обеспечивает уплотнение.

Защелкивающийся продольный шов

Ролики из листового металла

необходимый размер круга.

Ролик из листового металла

Специальные вытяжные системы, требующие надежного шва без выступов, могут быть изготовлены с продольным швом.

Вальцовый станок для листового металла

Посмотрите это видео вальца для листового металла, чтобы увидеть вальцовый станок для листового металла в действии.

Ролики для листового металла

Продольный и спиральный швы

Спиральный шов позволяет использовать более тонкие калибры, чем продольные швы при использовании неармированного круглого воздуховода, как показано в таблице SMACNA ниже. Вы можете видеть, что от 4 до 14 дюймов (столбец № 1), как для продольного шва (столбец № 2), так и для спирального шва (столбец № 3) требуется один и тот же минимум 28 калибра. Но для спирального шва можно использовать 26 калибр от 16 до 24 дюймов, в то время как продольный шов ограничен максимальным размером 18 дюймов при использовании 26 калибра. Это свидетельствует о том, что спиральный шов прочнее и жестче, чем продольный шов.

Из таблицы также видно, что чем больше размер круглого сечения, тем больше или толще требуется толщина металла.

Неармированные круглые воздуховоды

Специальные круглые воздуховоды и фитинги

Различные производители выпускают собственные системы, предназначенные для сокращения трудозатрат, такие как система фитингов с прокладками Eastern Sheet Metal. Резиновая прокладка обеспечивает герметичность, что делает ненужным дополнительное уплотнение. Посмотрите прилагаемое видео, чтобы увидеть, как легко соединяются воздуховоды. У них также есть версия с двойными стенками, в дополнение к одностенной и двустенной фланцевой системе, и одна для овальной формы.

Круглый одностенный воздуховод с прокладками

Двустенный воздуховод и фитинги

В некоторых случаях инженеры выбирают воздуховод с двойными стенками, часто когда шум является проблемой, но он также обеспечивает тепловые характеристики. Двустенные воздуховоды бывают круглых или овальных размеров со сплошной внутренней стенкой или с перфорированной внутренней оболочкой, с изоляцией, зажатой между внутренней и внешней стенкой.

Наружный воздуховод можно приобрести с тремя различными швами: спиральным замковым швом, спиральным замковым швом со стоячим ребром и продольным швом.

В следующем видеоролике показано, как один цех изготавливает двухстенный воздуховод с перфорированной внутренней стенкой и облицовкой из стекловолокна. Перфорированная внутренняя стенка изготовлена ​​из тонкого витка материала, аналогичного спиральному воздуховоду.

Изготовление спирали с двойными стенками

Инженеры также указывают, что воздуховод должен быть изготовлен определенным производителем, чтобы владелец мог гарантировать определенный уровень качества.

Круглый спиральный воздуховод и фитинги с облицовкой

Для обеспечения акустических свойств, то есть способности ослаблять или уменьшать передачу звука, можно использовать круглый спиральный воздуховод с облицовкой путем добавления вкладыша внутрь воздуховода. Посмотрите приведенное ниже видео о том, как футеровочный материал John Mansville Spiracoustic Plus очень легко добавляется к спиральным воздуховодам и фитингам.

Тканевый воздуховод

В особых случаях вместо листового металла можно использовать тканевый воздуховод, например, производства DuctSox. Там, где у вас есть длинные прямые участки открытых воздуховодов, применение DuctSox может иметь смысл, например, в спортзалах и закрытых бассейнах.

У вас есть возможность рассеивать воздух через линейные вентиляционные отверстия, фиксированные отверстия, фиксированные сопла или регулируемые сопла.

Они могут быть разных цветов и могут иметь секции на молнии. Компании также могут наносить свой логотип на ткань или выбирать из различных узоров.

Ткань может поддерживаться внутренним металлическим кольцом, которое обеспечивает натяжение для сохранения формы ткани, или без внутреннего металлического кольца, в этом случае при отключении воздуха ткань сжимается.

Способы подвешивания тканевого канала

Вы можете использовать внешний трос для подвешивания тканевого сокса или канал, который позволяет тянуть ткань, как занавеску, вдоль подвесной железной дороги.

Применение

Тканевые воздуховоды могут использоваться в спортзалах, складах, производственных помещениях, крытых бассейнах, аудиториях, школах, торговых центрах, ресторанах и других открытых местах.

На многих из этих объектов для подъема на высоту, на которой устанавливаются тканевые воздуховоды, потребуется использование какого-либо подъемника или ножничного подъемника. Не забывайте всегда проверять высоту, на которой должны быть подвешены воздуховоды.

Как показано ниже, система DuctSox (№1) используется в спортзалах и устанавливается на высоте 28 футов-1 дюйм от пола, что требует использования ручного подъемника для установки. Главный воздуховод приточного воздуха (№4) проходит в прямоугольном оцинкованном воздуховоде, включая воздуховод обратного воздуха (№3).

Duct Sox Elevation

На видео ниже показан другой бренд тканевых воздуховодов, на котором показаны рабочие, устанавливающие воздуховод с помощью ножничного подъемника.

Тканевый воздуховод

Круглые гибкие воздуховоды

Гибкие воздуховоды бывают различных конструкций, включая изолированные и неизолированные, металлические и неметаллические. Изолированная версия будет использоваться для подачи кондиционированного воздуха или для снижения шума, а неизолированная металлическая версия будет использоваться для отработанного воздуха без кондиционирования. Использование гибких воздуховодов должно быть сведено к минимуму во избежание чрезмерного падения давления. Алюминий является наиболее часто используемым материалом для металлических гибких воздуховодов. Гибкие воздуховоды бывают различной длины в зависимости от производителя.

R-значения гибких изолированных воздуховодов варьируются от R4.2, R6 до R8. Гибкий воздуховод поставляется длиной 3, 6 и 25 футов у некоторых производителей, другие могут отличаться.

Гибкий воздуховод Определено

Гибкие воздуховоды должны поддерживаться в соответствии с методом, рекомендованным производителем, но не менее чем через каждые 5 футов, включая максимальный прогиб 1/2 дюйма на фут между опорными подвесками. Это позволит обеспечить максимальный прогиб 2-1/2 дюйма между двумя опорными подвесками, расположенными на расстоянии 5 футов друг от друга. Часть подвески, на которую опирается гибкий воздуховод, должна иметь ширину не менее 1 дюйма, чтобы избежать уменьшения внутреннего диаметра. Этого можно добиться с помощью подвесного ремня шириной 1 дюйм или с помощью седла для гибкого воздуховода. Размер седла должен составлять половину окружности внешнего диаметра гибкого воздуховода и располагаться на нижней половине.

Для крепления неметаллических гибких воздуховодов к гильзе или воротнику из листового металла необходимо использовать тяговые ленты.

Ленты для гибких воздуховодов

Наиболее часто используемый кусок гибкого воздуховода используется для последних 6 футов (2 м), где выполняется соединение с воздухораспределительной частью. В некоторых проектах все воздуховоды с нижней стороны могут быть гибкими. Это не лучший подход из-за многих факторов, одним из которых является потеря статического давления.

Детали гибкого соединения распределения воздуха

Посмотрите это видео, чтобы узнать о правильных методах поддержки гибких воздуховодов.

Опора гибкого воздуховода

Изолированный алюминиевый гибкий воздуховод

В некоторых проектах допускается использование длинных изолированных алюминиевых гибких воздуховодов, но это не является хорошей инженерной практикой из-за более высокого сопротивления, создаваемого сквозной внутренней поверхностью, что создает большие потери статического давления. и повышенная стоимость энергии.

Изолированный алюминиевый гибкий воздуховод

Неизолированный алюминиевый гибкий воздуховод

Часто используется для вытяжной системы, где требуется короткий участок воздуховода.

Неизолированный алюминиевый флекс

Стартовая муфта

В боковой части прямоугольного воздуховода вырезается круглое отверстие, и ласточкины хвосты стартовой муфты попеременно загибаются перпендикулярно, один внутрь, один снаружи, и крепятся винтами для листового металла, а затем наносится герметик.

Стартовая муфта

Стартовая муфта с демпфером объема

Часто стартовая муфта имеет демпфер объема. Размещение демпфера в пусковом вороте и как можно дальше от воздухораспределения поможет уменьшить передачу шума через решетку в помещение.

Стартовая муфта с объемным демпферомНачальная муфта с объемным демпфером

Плоский седловидный метчик

Вместо ввинчиваемого или аналогичного начального фитинга можно использовать плоский седловидный метчик для запуска круглого воздуховода со стороны участка прямоугольного воздуховода . Доступен с ответвлением на 45 или 90 градусов.

Плоский седельный метчик Плоский седельный метчик 45 градусов

Подписаться на информационный бюллетень

Радиусный седельный метчик

Этот фитинг используется вместо тройника той или иной формы. Это избавит от необходимости резать главный круглый воздуховод для установки тройника. Это круглый на круглый фитинг. Доступен с 45 или 90-градусная ветвь.

Радиусный седельный метчик

Вот короткое видео об основах установки седельного метчика. Есть электрические ножницы, которые будут работать намного лучше, чем ручные ножницы, которые использует этот джентльмен в этом видео. Вы можете остановить видео через 2 минуты 38 секунд.

Установка седельного крана

От квадратного к круглому

Когда прямоугольный воздуховод переходит в круглый воздуховод на прямолинейном участке, это называется переходом от квадратного к круглому.

От квадратного до круглого От квадратного до круглого пример

Колено 90 градусов

Большинство поворотов составляют 90 или 45 градусов. Вы не увидите много угловых отводов со странным углом, поскольку они были бы скорее изготовлены на заказ и стоили бы дороже. Обратите внимание на загнутый конец на одном конце фитинга.

Круглый отвод 90 градусов

Отводы могут быть разных вариаций: регулируемые, штампованные, гофрированные, точечно сваренные или цельносварные. Вот видео о том, как можно манипулировать регулируемым коленом, чтобы создавать различные углы.

Регулируемые отводы под углом 90 градусов

Станок для производства спиральных отводов из листового металла

Существуют станки, которые соединяют сегменты или секции фитинга вместе, образуя законченный фитинг. Некоторые из этих машин называются Gore Lockers. Два сегмента соединяются встык и вращаются, так как их швы скрепляются вместе с помощью клиновидной машины. Для отвода с несколькими клиньями это происходит с каждой деталью до тех пор, пока вы не получите необходимое количество клиньев. Это обычное явление для регулируемых клиновидных локтей. Самое время обсудить различные типы локтей.

Спиральный отвод

Отвод 45 градусов

Существует несколько различных типов отводов в зависимости от типа шва и соединения. Как видите, этот фитинг также имеет загнутый конец, что позволяет ему проскользнуть внутрь следующего участка воздуховода.

Колено 45 градусов

Тройник-тройник (T-Y)

Используются для ответвлений под углом 45 градусов. Посмотрите на изображение выше, где T-Wye уменьшает основную ветвь с 10 x 8 x 8 дюймов. Также выше показан, но не выделен, тройник-тройник размером 8 x 8 x 8 дюймов, вы можете его найти. Также обратите внимание, что аббревиатура, используемая для этого фитинга, может быть написана по-разному, но все они относятся к одному и тому же типу фитинга, например; Т-Ю, Т-Уай, Ти-Уай и т. д.

Тройник-тройник

Демпферы объема

Демпферы используются для регулировки объема в воздуховодах. Они будут использоваться персоналом по балансировке воздуха для установки CFM, необходимого для ответвления или магистрали, имеющей ручную заслонку объема.

Volume DamperVolume DampersVolume Damper Пример

В приведенном выше примере заслонка объема регулирует количество воздуха, которое получает диффузор CD-6, в данном случае это указывает на 500 CFM (кубических футов в минуту)


Переходники

Переходник используется для изменения размера участка воздуховода. Уменьшить размер также можно с помощью переходного тройника.

Круглый переходник

Типы круглых соединений

Большинство круглых фитингов низкого давления либо имеют обжатый конец, либо имеют размер муфты.

Обжимные концы

Обжимные концы лишь немного уменьшают общий диаметр, чтобы фитинг или воздуховод мог проскользнуть в следующую деталь.

Обжимное соединение

Круглые муфты

Муфты вставляются в концы двух круглых воздуховодов, которые необходимо соединить вместе, а затем крепятся винты из листового металла, чтобы удерживать их на месте. Муфты могут потребоваться для определенного размера, например, соединения 18” и больше. Заштрихованная область на изображении ниже — это муфта.

круглая муфта

Фланцевые соединения

Многие производители предлагают различные типы фланцевых соединений, такие как Ductmate™ Spiralmate™. Дополнительную информацию и видеоролики о различных соединениях см. на их веб-сайтах.

Сварные соединения

Требование к сварному соединению воздуховодов может быть найдено для кухонных жироотводящих систем или некоторых промышленных процессов и лабораторных вытяжных систем. Некоторыми из наиболее часто используемых материалов для сварки воздуховодов являются оцинкованная сталь, нержавеющая сталь и черное железо. Соединения часто сварные встык или фланцевые.

Часто в сварных кухонных вытяжных системах используется нержавеющая сталь там, где она видна, и черное железо для скрытого воздуховода, ведущего к вытяжному вентилятору для жира. Выпускные каналы для жира нуждаются в очистных дверцах так часто, как это требуется по коду для доступа для очистки. (Также см. главу о смазке выхлопных систем).

FRP – воздуховод, армированный стекловолокном

Используется в промышленных процессах для отвода коррозионно-активных паров, таких как выхлопные системы растворителей или кислот. Вы можете посвятить свою жизнь бизнесу HVAC и никогда не участвовать в проекте, который требует этого материала, но посмотрите прилагаемый короткий видеоролик, чтобы понять, о чем идет речь.

Правильное использование круглых фитингов

Существует более одного способа сделать редукционное или разветвленное соединение. Как показано в следующем примере, вы можете использовать два разных способа для достижения одной и той же цели. В примере у нас есть круглый главный воздуховод, который разветвляется на два круглых ответвления диаметром 12 дюймов. Вы можете использовать либо тройник-тройник 14 x 12 x 12 дюймов, либо переходник 14–12 дюймов с седельным отводом 12 дюймов.

Различные варианты фитингов

Различные варианты фитингов

Переходной тройник-тройник (лучший вариант) Круглый седловидный кран и переходник (требуются две дополнительные детали)

В приведенном выше случае лучше всего использовать Т-образный тройник, так как это на одно соединение меньше . Используйте Т-образный тройник, когда размеры главного воздуховода меняются, и седловидные отводы, когда размер главного воздуховода остается того же размера, как показано ниже. Использование седельного крана и переходника в приведенном выше сценарии потребует дополнительного разреза воздуховода и двух фитингов вместо одного Т-образного фитинга.

Седельные метчики с радиусом 45 градусов Седельные метчики с радиусом 45 градусов Пример

Вместо полнотелого фитинга можно использовать седельный метчик, который позволяет основному воздуховоду оставаться того же размера без необходимости врезки фитинга. Седловой кран делает то, что следует из его названия, он оседлает главный круглый воздуховод. Это достигается путем вырезания отверстия в главном воздуховоде, где должно быть ответвление, а затем седловидный отвод крепится винтами для листового металла, а затем герметизируется для обеспечения воздухонепроницаемой сборки.

Использование круглого фитинга

Круглые начальные фитинги

Всякий раз, когда часть воздуховода врезается в сторону другого воздуховода, вам понадобится начальный фитинг, если вы не используете фитинг для всего корпуса той же формы.

Круглый на прямоугольном воздуховоде

Итак, если у вас есть круглый воздуховод, ответвляющийся от прямоугольного воздуховода, вы можете использовать один из следующих вариантов;

Варианты ответвлений
Варианты ответвлений
  • Закрутка
  • Закрутка с демпфером
  • Вращение «ласточкин хвост»
  • Врезной ковш
  • Плоский 45-градусный седловидный врез
  • Плоский прямой седловидный врез

Каждый из этих начальных фитингов позволит вам подключиться к стороне прямоугольного воздуховода, а затем к этому фитингу можно присоединить другой круглый элемент, например, отрезок спирального воздуховода.

Круг на круглом канале Пример использования фитинга
  • Прямой седловидный отвод
  • Седельный отвод 45 градусов
  • Тройник-звезда

Однолинейный дизайн воздуховода

Чаще всего вы обнаружите, что дизайн воздуховода выполнен в виде одной линии, где фактическая ширина воздуховода не представлена.

В приведенном выше примере желтой точкой отмечен фитинг, который может быть невозможно изготовить, и что может быть лучшим выбором, это тройник-тройник вместо тройника с закругленной головкой, как показано на рисунке.

В вышеприведенном примере красной точкой отмечен типичный тройник-тройник, за исключением того, что обычно предпочтительнее, если возможно, чтобы ответвление, отклоняющееся под углом 45 градусов, было того же размера или меньше, чем размер уменьшающегося участка, в этом случае Tee-Wye имеет размеры 12 x 8 x 10 дюймов. Если возможно, лучше использовать 12 x 10 x 8 дюймов.

В приведенном выше примере зеленая точка выделяет дорогую примерку, а не простую вкрутку. То, что на самом деле представлено этим символом, представляет собой тип метчика/квадратного-круглого в одном фитинге.

Квадратное к круглому Пример

Существует множество различных способов соединения ответвления в круглом воздуховоде от полнотелого фитинга, такого как тройник, до седловидного отвода, для которого требуется только отверстие в боковой части воздуховода, достаточное для размера соединительного патрубка. .

Пример седельного метчика 45 градусовПрямой седельный метчик

Часто существует несколько методов для выполнения одной и той же ветки или уменьшения ее размера. Использование фитинга или какой-либо формы седельного крана и переходника может зависеть от спецификаций или предпочтений вашей компании.

Переходной тройник-тройник с круглым седельным отводом и переходник

Вышеупомянутый фитинг обеспечивает ответвленное соединение и уменьшение размера участка. Это также может быть достигнуто путем прорезания отверстия в боковой части основного воздуховода для седлового крана, который обеспечивает соединение ответвления, а затем редуктора, обеспечивающего уменьшение размера основного участка. Фитинг состоит из одной детали, в то время как для другого метода соединения требуются две детали: седловидный кран и переходник.

Седельные врезки — эффективная стратегия, когда у вас есть несколько врезок на главном воздуховоде, размер которых не меняется в процессе работы. Например, если у вас есть основная 20-дюймовая спираль с четырьмя 10-дюймовыми ответвлениями, было бы лучше использовать седельные метчики, чтобы избежать обрезки магистрали для тройникового соединения для каждого ответвления.

Круглые фитинги будут представлены на чертежах в виде одной или двух линий. В любом случае, спецификации дадут вам знать, какой тип фитингов требуется.

Круглые фитинги бывают с различными конструкционными швами и соединениями, которые указаны в спецификациях.

Мы покажем вам, где используется каждый из этих фитингов, и как они могут быть представлены на инженерных чертежах.

Инженеры или их специалисты по САПР могут не показывать фитинги, поскольку вы фактически строите воздуховод. Вы должны прочитать спецификации и посмотреть на детали, чтобы определить, что разрешено.

Полностью сварные круглые фитинги

Будут проекты, требующие полностью сварной круглой системы. Обычно это происходит, когда специальная выхлопная система содержит легковоспламеняющиеся или вредные газы в воздушном потоке.

Полностью сварные круглые фитинги

Отводы с прорезями

Как показано на рисунке выше, это полностью сварные отводы под углом 90 градусов с фланцевыми соединениями. Швы полностью проварены, указано количество швов. На изображении выше обозначено колено с 5 и 7 клиньями. Когда требуется поворот с большим радиусом, инженер укажет больше канавок для отвода. Это относится к любой степени изгиба из стандартных 45 и 9Отводы от 0 градусов до нестандартных углов, таких как 30 и 60 градусов.

Колено с 5 отверстиями

Колено со скосом должно соответствовать приведенной ниже таблице 3-1 SMACNA, в которой указано количество скошенных элементов в зависимости от скорости (№1) в воздуховоде. Если спецификации не требуют чего-то другого или не указаны другие ограничения, то эту таблицу SMACNA можно безопасно использовать для расчета количества скосов (№3), которые необходимо добавить к 90-, 60- и 45-градусным изгибам.

Как видно из Таблицы 3-1, по мере увеличения скорости (№1) в отводе требуется большее количество скосов (№3) и больший радиус осевой линии (№2). Радиус центральной линии заставляет локоть поворачиваться шире, что обеспечивает лучшую аэродинамику и производительность.

SMACNA Таблица 3-1 Угловые отводы

Угловые отводы машинного производства

Посмотрите приложенный видеоролик, чтобы узнать, как можно быстро изготовить вариант отвода с проточными канавками в этом цехе по производству листового металла.

Изготовление отводов из листового металла

Регулируемые отводы

Наиболее распространенные отводы на 45 и 90 градусов изготавливаются с регулируемыми выступами, так что вы можете вращать отводы и делать различные углы из двух типов.

Отводы с точечной сваркой

Для систем и конструкций, требующих лучшей подгонки, может потребоваться, чтобы клинья были ПРИВАРЕННЫМИ ТОЧЕЧНОЙ СВАРКОЙ. Время от времени по окружности шва делается точечный сварной шов, чтобы скрепить два сегмента фитинга вместе, придавая ему более прочное соединение, чем то, которое используется для регулируемого колена.

Непрерывно сварные колена

А для систем, требующих герметичного уплотнения, есть цельносварные фитинги с непрерывным сварным швом, а не с точечным сварным швом, часто по окружности. Этот тип фитинга будет иметь непрерывный сварной шов на швах и стыках.

Стоимость фитингов обычно связана с методом изготовления: фитинги регулируемого типа являются наименее дорогостоящими, тогда как точечная сварка и полностью сварные фитинги являются наиболее дорогими типами фитингов. Чтобы полностью сварить швы фитинга, требуется больше труда в мастерской и использование более толстого калибра, чтобы обеспечить чистый шов без разрушения металла, поэтому это самый дорогой тип шва и соединения для круглого фитинга. В отрасли используются и другие типы колен, например;

Штампованные колена

Колено изготовлено из двух штампованных деталей. Для этого необходимо, чтобы две половинки были сварены вместе вдоль продольного шва либо сплошным швом, либо точечной сваркой.

Гофрированные отводы

Как следует из названия, этот отвод имеет гофрированный вид, почти как если бы он был частью гибкого канала, согнутого в форме колена на 90 градусов, а затем затвердевшего. Я лично никогда не использовал этот тип фитингов, но просто хотел, чтобы вы знали терминологию на случай, если вы живете в районе, где они используются.

Отводы со стоячим фальцем

Этот фитинг состоит из сегментированных частей со стоячим швом, которые крепятся к соседнему сегменту.

Стоячие стыки

Овальные воздуховоды и фитинги

Не так часто указывается, как круглые воздуховоды, но имеет свое применение. Овальный воздуховод изготавливается из отрезка круглого спирального воздуховода, которому придают овальную форму или вытягивают до овального размера. Посмотрите прилагаемое видео, чтобы увидеть эту машину в действии.

Плоский овальный спиральный воздуховод

Посмотрите видео ниже, чтобы увидеть установку овального воздуховода и фитингов. Обратите внимание, что размер используемого редуктора слишком мал на его манжете, что позволяет овальному воздуховоду скользить по манжете. Они используют Unistrut с резьбовыми стержнями в качестве подвесов для воздуховодов.

Овальные воздуховоды

Круглые промышленные классификации

Этот курс не охватывает стандарты промышленного строительства, но вы должны знать, что воздуховод классифицируется по среде, проходящей через воздуховод.

Круглые промышленные стандарты распространяются на круглые воздуховоды, по которым проходят коррозионно-активные пары или твердые частицы, например, в системе сбора пыли или в промышленных процессах. Непромышленные стандарты охватывают воздуховоды от +10 дюймов водяного столба (2500 Па) до -10 дюймов водяного столба, в то время как промышленные стандарты охватывают воздуховоды до -30 водяного столба.

Класс 1 – Включает неабразивные применения: Подпиточный воздух, Общая вентиляция, Контроль выбросов газов

Класс 2 – Включает применения с Moderately Abrasive Material in Low Concentration : i.e., buffing and polishing woodworking, grain dust, etc.

Class 3 – Includes applications with Highly Abrasive Material in Low Concentration : т. е. операции по абразивной очистке, сушилки, печи, пробивка котлов и обработка песка и т. д.

Класс 4 – Включает приложения с Высокоабразивные твердые частицы в высокие концентрации ; т. е. материалы, переносящие высокие концентрации твердых частиц во всех примерах, перечисленных в классе 3 (обычно используемые на предприятиях тяжелой промышленности, таких как сталелитейные заводы, литейные заводы, горнодобывающая и плавильная промышленность).

Подпишитесь на информационный бюллетень

Курс по установке из листового металла в полевых условиях

  • Глава №1 – Прямоугольные воздуховоды и фитинги
  • Глава №2 – Круглые воздуховоды и фитинги
  • Глава №3 – Подвески для воздуховодов из листового металла
  • Глава № 4 – Производительность труда на месторождении листового металла
  • Глава № 5 – Численность рабочей бригады
  • Глава № 6 – Уплотнитель воздуховодов из листового металла
  • Глава №7 – Детали и специальные детали из листового металла
  • Глава №8 – Выпуск консистентной смазки
  • Глава № 9 — Распределение воздуха
  • Глава № 10 — Аренда оборудования
  • Глава № 11 — Условия, влияющие на выездные работы
  • Глава № 12 — Работа с оборудованием ОВКВ

Фитинги воздуховодов ОВКВ, фитинги воздуховодов из листового металла Поставщик

Фитинги воздуховодов ОВКВ: Полное руководство по часто задаваемым вопросам

Каковы стандартные размеры воздуховодов?

Большинство стандартных размеров прямоугольных воздуховодов варьируются от 35*40 дюймов до 3*7 дюймов в зависимости от требований к воздушному потоку на кубический фут.

Диаметр круглых воздуховодов варьируется от 4,9 до 41 дюйма.

Это также зависит от требований к воздушному потоку на кубический фут.

Что такое канал переменного тока?

Воздуховоды переменного тока представляют собой трубопроводы, которые подают и удаляют воздух из помещения, обеспечивая надлежащее кондиционирование воздуха.

Зачем нужны переходы воздуховодов ОВКВ?

Переходник воздуховода HVAC помогает изменить форму воздуховода.

Например, изменение формы воздуховода с прямоугольной на круглую.

Переход воздуховода

Его также можно использовать при изменении размера воздуховода с большого на меньший диаметр.

В чем разница между переходом воздуховода и кожухом воздуховода?

Переход воздуховода в воздуховод помогает изменить форму или размер воздуховода.

Например, при переходе с прямоугольного воздуховода на круглый воздуховод.

Защитный кожух воздуховода и переход воздуховода

С другой стороны, защитный кожух используется для изменения направления воздуховода.

Помимо Т-образного перехода, есть ли у Biyang другие конструкции?

Да, у Biyang есть другие конструкции переходов воздуховодов, которые зависят от конструкции вашего воздуховода.

Как преобразовать круглый воздуховод в прямоугольный?

Сначала определите диаметр круглого воздуховода с помощью рулетки, предпочтительно в дюймах.

Затем разделите полученное значение наполовину, чтобы получить радиус круглого воздуховода.

Далее, получите квадрат вашего радиуса. Например, если ваш радиус равен 4 дюймам, его квадрат равен 16.

Умножьте ответ на число пи (3,14). Это площадь круглого воздуховода в квадратных дюймах.

Выберите прямоугольный воздуховод такой же площади, как у круглого воздуховода.

Вы можете сделать это, получив произведение двух смежных сторон прямоугольного воздуховода.

Приобретите переходник, который поможет преобразовать круглые и квадратные воздуховоды.

Адаптер воздуховода

Есть ли разница между воздуховодом круглого сечения и трубой?

Материал, используемый в производстве труб, представляет собой длинный прямоугольный лист, плоский и сваренный в круглую форму с открытым концом.

Изолированный круглый воздуховод

В воздуховодах круглого сечения используется изолированная оцинкованная сталь.

Производство труб предусматривает транспортировку газов или жидкостей при стандартных расходе и температуре.

При изготовлении круглых воздуховодов учитывается поток жидкости при различной температуре, давлении и расходе.

Круглые воздуховоды могут иметь различные поперечные сечения, которых нет в трубах.

Как использовать хомут воздуховода?

Хомут воздуховода

Сначала расширьте зажим воздуховода, повернув винт против часовой стрелки.

Это делает его достаточно большим, чтобы его можно было скользить по воздуховоду.

Второй надвиньте зажим воздуховода на воздуховод.

Затем вставьте воздуховод поверх предпочитаемых фитингов, к которым он крепится.

Затем сдвиньте хомут воздуховода через стык между воздуховодом и фитингом.

Затяните хомут воздуховода с помощью винта по часовой стрелке.

Он сжимает хомут воздуховода, окружающий его на воздуховоде, до тех пор, пока не будет достигнута желаемая герметичность.

Какой хомут для спирального воздуховода лучше всего подходит?

Лучшим хомутом для спирального воздуховода является спиральный хомут, конструкция которого помогает свести к минимуму повреждение воздуховода при креплении.

Внутреннее покрытие из термостойкой резины обеспечивает герметичность соединения.

Хомут для шланга

Как рассчитать CFM воздуховода?

  • Рассчитайте скоростное давление внутри воздуховода, используя сборку пилотной трубки, чтобы найти скорость потока в футах в минуту. Подсоедините этот узел пилотной трубки к датчику давления.
  • Площадь поперечного сечения воздуховода зависит от типа воздуховода: круглый, квадратный или прямоугольный. Для квадратного или прямоугольного воздуховода используйте уравнение A= X*Y, где A — площадь поперечного сечения, X — высота воздуховода, а Y — ширина воздуховода в футах. Для круглого воздуховода используйте уравнение π x r², где A — площадь поперечного сечения, π — 3,1459.r – радиус в футах.
  • Найдите площадь поперечного сечения воздуховода.
  • Умножьте площадь поперечного сечения воздуховода на скорость потока, чтобы получить CFM.

Что такое соединитель воздуховодов?

Соединитель воздуховода представляет собой соединение с некоторой гибкостью, которое является воздухонепроницаемым.

Изготавливается из нержавеющей или оцинкованной стали, подходящей для установки между гибкими воздуховодами.

Соединитель воздуховодов

Что такое огнестойкий гибкий соединитель воздуховодов?

Гибкий соединитель для воздуховодов с классом огнестойкости представляет собой соединитель для воздуховодов, который может выдерживать возгорание в течение определенного времени.

Они могут быть одного из трех классов: огнестойкие гибкие соединители воздуховодов класса 125, огнестойкие гибкие соединители воздуховодов класса 150 и огнестойкие гибкие соединители воздуховодов класса 360.

Как установить гибкий соединитель воздуховода?

При установке гибкого соединителя воздуховода избегайте перекручивания гибкого соединителя воздуховода, так как он не будет работать должным образом.

Гибкий алюминиевый воздуховод

Также не допускайте скручивания шланга в процессе установки.

Используйте только гаечные ключи на шестигранной части гибкого соединительного фитинга воздуховода.

Предотвращает изгиб гибкого соединителя воздуховода.

Убедитесь, что радиус установленного гибкого соединителя воздуховода больше минимального радиуса изгиба.

Наконец, не злоупотребляйте гибким соединителем воздуховода, в том числе не смешивайте эти соединители с другими инструментами и компонентами в процессе установки.

Неправильное обращение с гибкими соединителями воздуховодов приводит к их выходу из строя в течение периода эксплуатации.

Используйте подходящую длину шланга и подходящий концевой фитинг.

В чем преимущество гибкого соединителя воздуховодов?

Гибкий соединитель для воздуховодов

  • Более дешевый вариант, чем металлический соединитель для воздуховодов.
  • Низкая стоимость рабочей силы

Где можно использовать воздуховод?

Сапоги для воздуховодов полезны при изменении направления, формы и размера воздуховодов, например при замене прямоугольных воздуховодов на круглые или квадратные на круглые.

Как установить загрузку воздуховода?

  • Сначала используйте подходящий режущий инструмент, например, резак для воздуховодов.
  • Обрежьте кожух регистра до нужной длины.
  • Затем соедините защитный кожух воздуховода с воздуховодом, убедившись, что он идеально подходит.
  • Наконец, используйте винт, чтобы плотно зафиксировать кожух воздуховода.

Как проверить воздуховоды на наличие утечек?

Ищите очевидные разрывы на воздуховоде.

Разрывы являются признаком негерметичности воздуховода.

Заделайте все обнаруженные разрывы с помощью соответствующего герметика.

Другой вариант — включить воздуховод на полную мощность.

Легче найти место утечки, когда воздуховод дует, чем когда он тихий.

Чем больше количество продуваемого воздуха, тем больше шансов найти имеющиеся утечки.

Вы также можете проверить герметичность соединения воздуховода.

Это точки, где встречаются два воздуховода.

Если вы почувствуете, что воздух выходит наружу, положив руку на это место, значит, имеется утечка.

Также проверьте места, где есть клейкие ленты.

Эти ленты со временем изнашиваются, открывая утечки.

Удалите такие ленты и замените их новыми.

Загерметизируйте эти места надлежащим образом, чтобы избежать протечек. Вы также можете использовать дымовой карандаш или благовония.

Какова функция демпфера воздуховода?

Демпфер воздуховода направляет определенное количество воздуха в заданный воздуховод.

Однако большинство производителей не рекомендуют его использование, так как он увеличивает статические потери, что приводит к возникновению турбулентности.

Разделительный воздуховод

Лучшим вариантом разделительного клапана воздуховода является регулятор объема.

3-ходовой разветвитель воздуховодов и 4-ходовой разветвитель воздуховодов, в чем их отличие?

Оба воздуховода необходимы для направления воздушного потока при вентиляции помещения.

Основное различие между этими двухканальными сплиттерами заключается в количестве второстепенных воздуховодов, из которых каждый состоит, что облегчает поток воздуха.

3-ходовой разделитель воздуховодов разделяет главный воздуховод на три второстепенных воздуховода, которые направляют поток воздуха в трех разных направлениях.

С другой стороны, 4-ходовой разветвитель разделяет основной воздуховод на четыре второстепенных воздуховода, которые направляют поток воздуха в четырех разных направлениях.

Какие типы воздуховодов предлагает компания Biyang?

Biyang предлагает широкий ассортимент фитингов для воздуховодов ОВКВ, отвечающих вашим потребностям.

К ним относятся; потолочные коробки, тройники для брюк, переходы от квадратного к круглому, тройники, колена под углом 45 и 90 градусов и многое другое.

Мы изготавливаем эти фитинги для воздуховодов в соответствии с вашими требованиями к воздуховодам.

Как работает система HVAC?

Сначала всасывание теплого воздуха из помещения происходит через решетку, расположенную в нижней части машины.

Теплый воздух проходит по трубам чиллера, по которым циркулирует хладагент.

Помогает охлаждать теплый воздух и удалять избыточную влагу.

После этого холодный воздух проходит через нагревательный элемент.

В зависимости от времени года и температуры эта часть может быть включена для нагрева проходящего через нее воздуха.

Вентилятор в верхней части системы нагнетает воздух в другую решетку.

Если вы выключите нагревательный элемент, воздух, поступающий в комнату, будет несколько холодным, что постепенно охлаждает помещение.

Тем временем по трубам чиллера течет хладагент, забирая тепло, поступающее от воздуха, обдувающего трубы.

При этом хладагент испаряется, в результате чего газ становится более горячим.

Это горячий газ, вытекающий из помещения наружу в компрессор, находящийся снаружи здания.

Здесь различные металлические пластины распределяют это тепло в атмосферу.

Имеется электровентилятор, облегчающий процесс откачки этого воздуха.

Постепенно температура в здании будет меняться.

Круглый воздуховод лучше прямоугольного?

Круглый воздуховод по сравнению с прямоугольным воздуховодом

Круглый воздуховод идеально подходит для направления воздуха с низким перепадом давления.

Кроме того, он производит меньше шума, что может доставлять неудобства людям, находящимся в помещении.

Наконец, стоимость его установки намного меньше, чем у прямоугольного воздуховода.

Что такое нормальное статическое давление в воздуховоде?

Нормальное статическое давление в воздуховоде — это максимальное давление сопротивления, которое должен дуть вентилятор HVAC.

Это происходит при максимальном сопротивлении в воздуховоде, например, при отсутствии потока воздуха.

Статическое давление приводит к приложению большей силы при незначительной циркуляции воздуха.

Статическое давление зависит от размера воздуховода.

Как увеличить поток воздуха в воздуховодах?

Вы можете увеличить поток воздуха в воздуховодах, загерметизировав любые утечки в ваших воздуховодах.

Утечки уменьшают количество воздуха, проходящего через ваши воздуховоды, и, в свою очередь, увеличивают ваши счета за электроэнергию.

Вы также можете увеличить поток воздуха, очистив воздуховодные фильтры.

Грязь, скапливающаяся на канальном фильтре, уменьшает количество воздушного потока, так как воздух не проходит.

Если канальные фильтры устарели, вы можете заменить их для повышения эффективности работы.

Третий вариант увеличения потока воздуха в воздуховоде — использование правильного воздуховода при проектировании.

Выбор проводов неподходящего размера может привести к недостаточной подаче воздуха, что, в свою очередь, увеличит ваши счета за электроэнергию.

CFM и статическое давление, в чем разница?

CFM — это мера расхода воздуха между двумя точками в воздуховоде из-за перепада давления между этими точками.

Статическое давление с другой стороны относится к измерению потенциальной энергии единицы воздуха в данной точке поперечного сечения воздуховода.

Из какого материала изготовлена ​​изоляционная втулка воздуховода?

Лучшим материалом для изоляции воздуховодов является стекловолокно.

Стекловолокно доступно с различными коэффициентами теплопередачи и толщиной.

Изолирующий рукав для воздуховодов

Другие материалы, доступные для использования в изоляционных рукавах для воздуховодов, включают минеральную вату, целлюлозу, натуральные волокна, полистирол и полиуретан.

Каждый из этих материалов имеет свои преимущества и ограничения в использовании.

Какова функция изоляционного рукава?

Изоляционная втулка помогает уменьшить потери тепла в воздуховоде при движении воздуха.

Потери тепла в воздуховодах приводят к неравномерной температуре в помещении.

Изоляционная втулка для воздуховодов R8 и изоляционная втулка для воздуховодов R6; В чем разница?

Изоляционная втулка воздуховода R8 толще, чем у изоляционной втулки воздуховода R6.

Таким образом, изоляция воздуховода R8 обеспечивает лучшую изоляцию, чем изоляция R6.

Изоляционный рукав для воздуховодов

Изоляционный рукав для воздуховодов R6 менее эффективен с точки зрения теплоизоляции, чем изоляционный рукав для воздуховодов R8.

Изоляционный рукав R8 стоит дороже, чем изолирующий рукав R6.

Наружный диаметр изоляционной втулки воздуховода R6 меньше и гораздо гибче; таким образом, он обеспечивает лучшую тепловую эффективность, чем использование изоляционной втулки воздуховода R8.

Как установить изоляцию в отопительных каналах?

Вам потребуется фольгированная изоляция из стекловолокна с более высоким значением R, например R-6. Выберите ленту из металлической фольги, рекомендованную производителем изоляции, для герметизации и удержания изоляции на месте.

Очистите поверхность фольги, которую вы хотите изолировать, перед нанесением ленты.

Удаляйте бумагу с ленты при ее наклеивании на поверхность, чтобы предотвратить прилипание ленты к самой себе.

Вы можете нанести его поверх старой изоляции или, если она полностью изношена, рассмотрите возможность ее замены.

С помощью ножа отрежьте изоляцию до ширины, необходимой для ее правильного размещения вокруг воздуховода.

Убедитесь, что воздуховод правильно изолирован.

Есть ли в Biyang фитинги для прямоугольных воздуховодов?

Да, Biyang предлагает фитинги для прямоугольных воздуховодов различных размеров, отвечающие требованиям наших различных клиентов.

Зачем нужен гибкий соединитель воздуховода?

Гибкий соединитель воздуховода играет жизненно важную роль в изоляции шума и вибрации во всей системе при работе воздуходувки или вентилятора.

Обеспечивает плавную вентиляцию для плавного кондиционирования воздуха.

Существуют ли стандартные размеры прямоугольных воздуховодов?

Да, существуют стандартные прямоугольные воздуховоды, которые подходят для различных воздуховодов.

Воздуховоды прямоугольного сечения подходят для различных типов воздуховодов.

Прямоугольный воздуховод

Как измерить размеры фитингов воздуховода ОВКВ?

Измерение размеров фитинга воздуховода ОВКВ зависит от типа воздуховода ОВКВ.

Для прямоугольного ОВКВ начните с измерения ширины воздуховода ОВКВ в верхней части.

Используя рулетку, продлите измерение на противоположную сторону и запишите измерения.

Измерьте высоту воздуховода ОВКВ с помощью рулетки.

Примите ширину и высоту за фактические установочные размеры прямоугольного воздуховода ОВиК.

Для круглых воздуховодов ОВКВ: используйте веревку, оберните ее по окружности воздуховода ОВКВ.

Обратите внимание на начальную точку и место пересечения строки с начальной точкой.

Снимите веревку и приложите ее к рулетке, чтобы найти расстояние между двумя точками.

Это окружность вашего воздуховода.

Рассчитайте диаметр, разделив длину окружности на число пи (3.14).

Что означает эквивалентная длина фитинга воздуховода?

Эквивалентная длина фитинга воздуховода — это длина прямого воздуховода, который создает такое же сопротивление потоку воздуха, как и конкретный фитинг.

Эта длина необходима для обеспечения надлежащего распределения потока воздуха по воздуховоду.

Что такое ОВКВ?

HVAC расшифровывается как отопление, вентиляция и кондиционирование воздуха.

Относится к технологии обеспечения надлежащей вентиляции помещений и транспортных средств и теплового комфорта.

Какой материал лучше всего подходит для фитингов воздуховодов?

Лучшим материалом для фитингов воздуховодов является оцинкованная сталь или нержавеющая сталь благодаря различным преимуществам, которые она предлагает.

Например, не ржавеет, что увеличивает срок службы.

Они также обладают прочностью и жесткостью, что означает меньшие затраты на техническое обслуживание, а также необходимую жесткость воздуховодов.

Для чего используется защитный экран для изоляции воздуховодов?

Защитный экран для изоляции воздуховодов Функция защиты изоляции воздуховодов.

Они также равномерно распределяют вес воздуховода на каждом подвесе.

Какие типы систем вентиляционных каналов предлагает Biyang?

Biyang предлагает широкий ассортимент систем вентиляционных каналов, включая вытяжную вентиляцию, приточно-вытяжную систему воздуховодов и систему рекуперации энергии.

Кроме того, мы предлагаем индивидуальную систему вентиляционных каналов в соответствии с требованиями клиентов.

Может ли Biyang изготовить на заказ фитинги для воздуховодов HVAC?

Да, мы можем изготовить фитинги воздуховодов ОВК в соответствии с требованиями клиента.

Вы должны представить размеры и конструкцию фитинга воздуховода ОВКВ.

H Как выбрать фитинги воздуховодов для вашей системы HVAC?

При выборе фитингов воздуховодов для вашей системы HVAC необходимо учитывать несколько факторов.

Например, вам необходимо учитывать размер вашей системы HVAC.

Это поможет вам выбрать соответствующий размер фитинга воздуховода, который вы хотите использовать для вашей системы HVAC.

Также обратите внимание на размер воздуходувки или вентилятора. Надлежащий фитинг воздуховода не должен мешать работе воздуходувки или вентилятора.

Вам также необходимо учитывать материал вашей системы HVAC.

Существуют различные материалы для системы ОВКВ, поэтому вам нужен фитинг, совместимый с материалом вашего ОВКВ.

Фитинг воздуховода должен соответствовать конструкции вашей системы HVAC, чтобы он подходил к системе.

Можно ли изготовить фитинги воздуховодов на заказ?

Да, фитинг воздуховода может быть изменен в зависимости от требований клиента.

Все, что вам нужно сделать, это отправить проект вашему производителю, и он сделает это за вас.

Каковы сроки изготовления нестандартных фитингов?

Обычное время выполнения индивидуальной подгонки составляет 7-10 дней.

Может ли Biyang предоставить чертежи для нестандартных изделий?

Да, Biyang предоставляет чертежи для нестандартных изделий в течение 2-3 дней.

Может ли Biyang принять объединение товаров с другими поставщиками?

Да, Biyang принимает консолидацию товаров с другими поставщиками.

Какое время выполнения оптового заказа на фитинги?

Срок выполнения оптового заказа фитингов составляет около 30 дней.

Может ли Biyang предоставить образцы фитингов?

Да, Biyang бесплатно предлагает стандартные образцы фитингов.

Как сохранить качество фитингов?

Biyang имеет встроенный контроль качества для каждого этапа производства.

В чем преимущество фитингов Biyang?

Фитинги для воздуховодов Biyang охватывают почти все стандартные категории, включая изготовление фитингов по индивидуальному заказу в соответствии с вашим дизайном.

Как обеспечить толщину стального материала?

Biyang строго соблюдает требования заказчика к толщине стали.

Обычно мы используем на одну ступень выше толщину стали, так как большая часть толщины стали имеет отрицательный допуск в Китае.

Есть ли у Biyang отчет о материале металлических фитингов для воздуховодов?

Да, мы предоставим вам отчет о заводских испытаниях.

Какие сертификаты имеет Biyang для системы вентиляционных каналов?

У нас есть сертификация ISO 9001, CE, отчет SGS по огнестойкости, а также сертификация ROHS.

Конструкция воздуховода 3 — общая эффективная длина

  • Эллисон Бейлс
  • Блог

проектирование системы отопления и охлаждения

Сегодня мы делаем еще один шаг в направлении проектирования воздуховодов. Я начал серию с рассмотрения основ физики движения воздуха по воздуховодам. Краткая версия заключается в том, что трение и турбулентность в каналах приводят к падению давления. Затем во второй части я рассмотрел доступное статическое давление. Вентилятор дает нам повышение давления. Система воздуховодов представляет собой ряд перепадов давления.

Перепады давления можно разделить на две категории: перепады давления, возникающие из-за воздуховодов и фитингов, и перепады, возникающие из-за всех компонентов, не являющихся воздуховодами и фитингами ( например, регистры, решетки, фильтры…). Когда мы вычитаем падение давления без воздуховода/фитинга из номинального повышения давления (общее внешнее статическое давление) воздуходувки, мы получаем доступное статическое давление. Это общее падение давления, которое мы имеем для воздуховодов и фитингов, и это то, что определяет наш бюджет давления в воздуховоде.

Что мы хотим получить в результате, так это правильные размеры воздуховодов и фитингов. У нас есть определенное количество доступного статического давления, которое нужно использовать. Если наши воздуховоды слишком малы, мы можем получить либо слишком слабый поток воздуха в случае вентилятора с фиксированной скоростью (PSC, что означает постоянный разделенный конденсатор), либо мы получаем поток воздуха, но используем слишком много энергии при использовании вентилятора с фиксированной скоростью. вентилятор с регулируемой скоростью (ECM, что означает двигатель с электронной коммутацией). Первым шагом в поиске подходящих размеров воздуховодов и фитингов является определение общей эффективной длины (часто называемой эквивалентной длиной), которая является темой сегодняшней статьи.

Что такое эффективная длина?

Длина есть длина, верно? Зачем нам еще что-то, называемое эффективной длиной? Ответ заключается в фитингах, тех компонентах воздуховодов, которые позволяют выводить воздух из магистрали, разделять один воздуховод на два участка, поворачивать воздух и т. д.

Для прямых участков воздуховода эффективная длина равна длине. Ну, это идея в любом случае. Если мы используем гибкий воздуховод и не затягиваем его туго, падение давления будет больше, чем если бы он был туго натянут. Texas A&M провела исследование эффекта незатянутого гибкого воздуховода, и результаты оказались поразительными. В своей статье об этом исследовании я показал на основе их результатов, что 6-дюймовый воздуховод, движущийся со скоростью 110 кубических футов в минуту при натяжении, будет перемещаться только примерно на 70 кубических футов в минуту при линейном (продольном) сжатии 4% и примерно на 40 кубических футов в минуту или меньше при 15-процентном сжатии. (Я напишу больше о влиянии различных типов воздуховодов на процесс проектирования HVAC позже в этой серии.)

Для наших целей здесь я предполагаю, что воздуховоды, которые мы используем, либо из жесткого металла, либо изгибаются туго. У ASHRAE теперь есть калькулятор воздуховодов с вариантами продольного сжатия 4 %, 15 % и 30 %, но он не предназначен для использования при проектировании систем воздуховодов. Это делается для того, чтобы показать, насколько плохи существующие системы, если гибкая система не затянута туго, или напугать установщиков, заставив их затянуть ее туго.

Итак, у нас есть прямые участки воздуховода, эффективная длина которых равна фактической длине. А еще у нас есть фурнитура. Каждое приспособление — будь то разделение воздушного потока, уменьшение размера воздуховода или поворот воздуха — вызовет падение давления. Однако в процессе проектирования воздуховода более удобно классифицировать эти перепады давления по длине прямого участка воздуховода, который создает такой же перепад давления. А это, мой друг, и есть определение эффективной длины.

Суммирование всех длин и эффективных длин

Перед определением размеров системы воздуховодов мы должны расположить все воздуховоды. Вот пример того, что мы сделали недавно. На нем показана схема воздуховода со всеми вентиляционными отверстиями, фитингами, воздушными потоками и размерами воздуховодов. Чтобы определить эти размеры воздуховодов, используемое нами программное обеспечение (RightSuite Universal) вычисляет эффективную длину наиболее узкого участка. От возвратной решетки до регистра подачи на этом участке добавляются длины прямых участков и эффективная длина всех фитингов.

Каждый выбранный нами фитинг влияет на перепад давления и общую эффективную длину (TEL). Мы можем найти их в таблицах, таких как приведенная ниже таблица, показывающая эффективную длину для различных колен.

Основные переменные, с которыми мы должны работать для этого типа фитинга:

  • Радиус поворота (R)
  • Диаметр воздуховода (D)
  • Количество штук
  • Круглый или овальный

Когда мы выбираем фитинги, мы выбираем их на основе того, что обычно доступно в центрах снабжения HVAC. Здесь мы также немного консервативны, потому что занимаемся проектированием ОВКВ третьей стороной и не контролируем установку. Например, большинство колен, используемых в реальных системах воздуховодов, состоят из 4 или 5 частей. Тем не менее, мы часто выбираем колено из трех частей в нашем дизайне, потому что это дает нам небольшую слабину в дизайне. Если установщик вместо этого использует колено из 4 или 5 частей, эффективная длина которого на 5 футов меньше, фактическая система воздуховодов будет менее ограничивающей, чем спроектированная система воздуховодов, по крайней мере, в этой части.

Общая эффективная длина (TEL) представляет собой сумму всех конструктивных длин плюс длины прямого воздуховода. Если вы делаете это вручную, вы должны пройти этот процесс для каждого участка воздуховода. Затем вы выбираете тот, который имеет наибольшую общую эффективную длину. Вы НЕ используете сумму всех воздуховодов и фитингов.

Вот скриншот из RightSuite Universal, показывающий общую эффективную длину в одном из наших проектов.

Общая длина прямых участков воздуховода составляет 36 футов для стороны подачи и 13 футов для стороны возврата. Фитинги в сумме составляют 290 футов и 85 футов соответственно. Это типично. Фитинги преобладают, когда дело доходит до использования доступного статического давления, поэтому вы должны тщательно выбирать их. Просто взгляните на эту таблицу локтей выше. Если вы сделаете правильный выбор, вы можете быть на 10 или 20 футах эффективной длины. Однако, если вы выберете этот гладкий скошенный локоть, вы получите 75 футов.

Следующий шаг

После того, как вы разметите воздуховоды и выберете фитинги, вы получите общую эффективную длину. Но есть предостережение: эффективная длина фитингов также зависит от скорости воздуха, и это не линейная зависимость. Дэвид Батлер упомянул об этом в своем комментарии ниже, и это заслуживает отдельной статьи в этой серии.

Чтобы подвести итог, давайте добавим шаги из сегодняшней статьи:

  • Вентилятор создает повышение давления для перемещения воздуха по воздуховодам.
  • Он рассчитан на определенный расход воздуха при определенном общем внешнем статическом давлении.
  • Воздуховоды, фитинги и другие компоненты вызывают перепады давления.
  • Вычитание перепадов давления для всех объектов, не являющихся воздуховодами или фитингами, из общего внешнего статического давления дает доступное статическое давление.
  • Имеющееся статическое давление — это бюджет перепада давления, с которым необходимо работать при проектировании воздуховодов.
  • Эффективная длина каждого фитинга соответствует перепаду давления эквивалентной длины прямого воздуховода.
  • Когда вы суммируете эффективную длину всех фитингов, а затем прибавляете это число к длине прямых участков в самых узких участках возвратного и подающего воздуховодов, вы получаете общую эффективную длину (TEL).

Следующим шагом является получение доступного статического давления и определение коэффициента трения, с которым необходимо работать при выборе размеров воздуховодов. Это следующее в этой серии.



Buy the ACCA Manuals on Amazon*





Other articles in the Duct Design series:

The Basic Principles of Duct Design, Part 1

Duct Проект 2 — Доступное статическое давление

Конструкция воздуховода 4 — Расчет коэффициента трения

Конструкция воздуховода 5 — Определение размеров воздуховодов



Статьи по теме

Две основные причины снижения потока воздуха в воздуховодах

Не убивайте воздушный поток с помощью этой болезни гибких воздуховодов

  • Секрет эффективного перемещения воздуха по системе воздуховодов



    * Это ссылки Amazon Associate. Вы платите ту же цену, что и обычно, но Energy Vanguard взимает небольшую комиссию, если вы покупаете после использования ссылки.



    ПРИМЕЧАНИЕ. Комментарии проходят модерацию. Ваш комментарий не появится ниже, пока не будет одобрен.

    Строительство и монтаж воздуховодов | UpCodes

    // СНИМОК КОДА

    Механический код 2021 штата Колорадо > 6 систем воздуховодов > 603 Строительство и установка воздуховодов

    Перейти к полной главе кода

    603.1 Общие положения

    распределение воздуха. Установка системы распределения воздуха не должна нарушать требования пожарной безопасности, указанные в Международных строительных нормах и правилах. Воздуховоды должны быть сконструированы, закреплены, усилены и установлены так, чтобы обеспечить прочность и долговечность конструкции.

    603.2 Размеры воздуховодов

    Воздуховоды, установленные в пределах одной жилой единицы, должны быть рассчитаны в соответствии с Руководством D ACCA, инструкциями по установке изготовителя прибора или другими утвержденными методами. Воздуховоды, установленные во всех других зданиях, должны иметь размеры в соответствии с ASHRAE Handbook of Fundamentals или другой эквивалентной процедурой расчета.

    603.3 Классификация воздуховодов

    Воздуховоды должны быть классифицированы на основе максимального рабочего давления воздуховода при положительном или отрицательном давлении 0,5, 1,0, 2,0, 3,0, 4,0, 6,0 или 10,0 дюймов (1 дюйм водяного столба = 248,7 Па) водяного столба. столбец. Класс давления воздуховодов должен быть равен или превышать расчетное давление воздухораспределения, в котором используются воздуховоды.

    603.4 Металлические воздуховоды

    Металлические воздуховоды должны быть сконструированы в соответствии со Стандартами конструкции воздуховодов SMACNA HVAC — металлические и гибкие .

    Исключение: Минимальная толщина воздуховодов, установленных в отдельных жилых домах, должна соответствовать таблице 603.4.

    ТАБЛИЦА 603.4

    КОНСТРУКЦИЯ ВОЗДУХОВОДА МИНИМАЛЬНАЯ ТОЛЩИНА ЛИСТОВОГО МЕТАЛЛА ДЛЯ ОТДЕЛЬНЫХ ЖИЛЫХ МОДЕЛЕЙ a

    ДИАМЕТР КРУГЛОГО ВОЗДУХОВОДА (дюймы) СТАТИЧЕСКОЕ ДАВЛЕНИЕ
    1 / 2 дюймовый водомер 1-дюймовый водомер
    Толщина (дюймы) Толщина (дюймы)
    Оцинкованный Алюминий Оцинкованный Алюминий
    < 12 0,013 0,018 0,013 0,018
    от 12 до 14 лет 0,013 0,018 0,016 0,023
    от 15 до 17 лет 0,016 0,023 0,019 0,027
    18 0,016 0,023 0,024 0,034
    от 19 до 20 лет 0,019 0,027 0,024 0,034
    РАЗМЕР ПРЯМОУГОЛЬНОГО ВОЗДУХОВОДА (дюймы) СТАТИЧЕСКОЕ ДАВЛЕНИЕ
    1 / 2 дюймовый водомер 1-дюймовый водомер
    Толщина (дюймы) Толщина (дюймы)
    Оцинкованный Алюминий Оцинкованный Алюминий
    ≤ 8 0,013 0,018 0,013 0,018
    от 9 до 10 0,013 0,018 0,016 0,023
    11–12 0,016 0,023 0,019 0,027
    от 13 до 16 лет 0,019 0,027 0,019 0,027
    от 17 до 18 лет 0,019 0,027 0,024 0,034
    от 19 до 20 лет 0,024 0,034 0,024 0,034

    Для SI: 1 дюйм = 25,4 мм, 1 дюйм водяного столба = 249 Па.

    1. Воздуховоды, размеры которых превышают 20 дюймов или давление которых превышает 1 дюйм водяного столба, должны быть сконструированы в соответствии со стандартом SMACNA HVAC Duct. Стандарты конструкции — металлические и гибкие .

    603.4.1 Минимальный крепеж

    Круглые металлические воздуховоды должны быть механически закреплены с помощью не менее трех винтов или заклепок для листового металла, расположенных на равном расстоянии вокруг соединения.

    Исключение: если соединение воздуховода выполняется частично недоступным, три винта или заклепки должны быть расположены на одинаковом расстоянии друг от друга на открытой части, чтобы предотвратить эффект шарнира.

    603.4.2 Нахлест воздуховодов

    Обжимные соединения для круглых и овальных металлических воздуховодов должны иметь нахлест не менее 1 дюйма (25 мм), а охватываемый конец воздуховода должен проходить в соседний воздуховод в направлении воздушного потока.

    603. 5 Неметаллические воздуховоды

    Неметаллические воздуховоды должны быть изготовлены из материалов воздуховодов класса 0 или класса 1 и должны соответствовать UL 181. Конструкция воздуховодов из волокнистых материалов должна соответствовать SMACNA Стандарты конструкции воздуховодов из стекловолокна или NAIMA Стандарты конструкции воздуховодов из стекловолокна . Температура воздуха внутри неметаллических воздуховодов не должна превышать 250°F (121°C).

    603.5.1 Гипсовые воздуховоды

    Использование гипсовых плит для формирования вентиляционных шахт (воздуховодов) должно быть ограничено системами возвратного воздуха, где температура воздуха не превышает 125°F (52°C), а температура поверхности гипсокартона составляет поддерживается выше температуры точки росы воздушного потока. Приточные воздуховоды, образованные гипсокартонными плитами, не должны включаться в системы кондиционирования воздуха, использующие системы прямого испарительного охлаждения.

    603. 5.2 Воздуховоды из фенола

    Воздуховоды из неметаллического фенола должны быть сконструированы и установлены в соответствии со Стандартами конструкции воздуховодов из фенола SMACNA .

    603.6 Гибкие воздуховоды и гибкие воздуховоды

    Гибкие воздуховоды, как металлические, так и неметаллические, должны соответствовать разделам 603.6.1, 603.6.1.1, 603.6.3 и 603.6.4. Гибкие воздушные соединители, как металлические, так и неметаллические, должны соответствовать разделам с 603.6.2 по 603.6.4.

    603.6.1 Гибкие воздуховоды

    Гибкие воздуховоды, как металлические, так и неметаллические, должны быть испытаны в соответствии с UL 181. Такие воздуховоды должны быть перечислены и помечены как гибкие воздуховоды класса 0 или класса 1 и должны быть установлены в соответствии с Раздел 304.1.

    603.6.1.1 Длина воздуховода

    Длина гибких воздуховодов не должна ограничиваться.

    603.6.2 Гибкие воздушные соединители

    603.6.2.1 Длина соединителя

    603. 6.2.2 Ограничения проникновения соединителя

    603.6.3 Температура воздуха

    Расчетная температура воздуха, подаваемого по гибким воздуховодам и гибким воздуховодам, должна быть менее 250°F (121°C).

    603.6.4 Расстояние между гибкими воздуховодами и воздушными соединителями

    Гибкие воздуховоды и воздушные соединители должны устанавливаться на минимальном расстоянии от устройства, как указано в инструкциях по установке изготовителя устройства.

    603.7 Проходы жестких воздуховодов

    Проходы систем воздуховодов в стенах, полах, потолках и крышах и отверстия для подачи воздуха в таких элементах здания должны быть защищены в соответствии с требованиями Раздела 607. Воздуховоды в частном гараже, которые проходят через стену или потолок, отделяющие Жилое помещение из частного гаража должно быть сплошным, изготавливаться из листовой стали толщиной не менее 0,0187 дюйма (0,4712 мм) (калибр № 26) и не иметь проемов в гараж. Противопожарные и дымовые клапаны не требуются в таких воздуховодах, проходящих через стену или потолок, отделяющих жилое помещение от частного гаража, за исключением случаев, предусмотренных главой 7 Международного строительного кодекса.

    603.8 Подземные воздуховоды

    Воздуховоды должны быть одобрены для прокладки под землей. Металлические воздуховоды, не имеющие утвержденного защитного покрытия, должны быть полностью залиты бетоном толщиной не менее 2 дюймов (51 мм).

    603.8.1 Уклон

    Воздуховоды должны иметь минимальный уклон 1 / 8 дюймов на фут (10,4 мм/м), чтобы обеспечить дренаж в точку, обеспеченную доступом.

    603.8.2 Герметизация

    Воздуховоды должны быть герметизированы, закреплены и испытаны до бетонирования или непосредственного заглубления. Воздуховоды должны быть проверены на герметичность в соответствии с требованиями раздела C403 Международного кодекса энергосбережения.

    603.8.3 Пластиковые воздуховоды и фитинги

    Пластиковые воздуховоды должны быть изготовлены из ПВХ с минимальной жесткостью трубы 8 фунтов на квадратный дюйм (55 кПа) при 5-процентном прогибе при испытании в соответствии с ASTM D2412. Пластиковые фитинги для воздуховодов должны быть изготовлены из ПВХ или полиэтилена высокой плотности. Пластиковые воздуховоды и фитинги должны использоваться только в подземных установках. Максимальная расчетная температура для систем, использующих пластиковые воздуховоды и фитинги, должна составлять 150°F (66°C).

    603,9Стыки, швы и соединения

    Продольные и поперечные стыки, швы и соединения в металлических и неметаллических воздуховодах должны быть выполнены в соответствии со стандартами SMACNA «Стандарты конструкции воздуховодов ОВКВ — металлические и гибкие» и NAIMA «Стандарты конструкции воздуховодов из стекловолокна» . Стыки, продольные и поперечные швы и соединения в воздуховодах должны быть надежно закреплены и герметизированы сварными швами, прокладками, мастиками (клеями), системами «мастика-закладная ткань», жидкими герметиками или лентами. Ленты и мастики, используемые для герметизации воздуховодов из стекловолокна, должны быть перечислены и маркированы в соответствии с UL 181A и иметь маркировку «181 A-P» для чувствительной к давлению ленты, «181 A-M» для мастики или «181 A-H» для термочувствительной ленты. Ленты и мастики, используемые для герметизации металлических и гибких воздуховодов и гибких воздуховодов, должны соответствовать UL 181B и иметь маркировку «181 B-FX» для чувствительной к давлению ленты или «181 B-M» для мастики. Соединения воздуховодов с фланцами оборудования системы воздухораспределения должны быть герметизированы и закреплены механически. Механические крепления для использования с гибкими неметаллическими воздуховодами должны соответствовать UL 181B и иметь маркировку «181 B-C». Системы закрытия, используемые для герметизации всех воздуховодов, должны быть установлены в соответствии с инструкциями производителя.

    Исключение: Для воздуховодов, имеющих класс статического давления менее 2 дюймов водяного столба (500 Па), дополнительные системы закрытия не требуются для непрерывно сварных соединений и швов, а также соединений и швов замкового типа. Это исключение не распространяется на соединения и швы замкового и замкового типа, расположенные вне кондиционируемых помещений.

    603.10 Опоры

    Воздуховоды должны поддерживаться в соответствии со Стандартами конструкции воздуховодов SMACNA HVAC — металлические и гибкие. Гибкие и другие воздуховоды заводского изготовления должны поддерживаться в соответствии с инструкциями изготовителя.

    603.11 Соединения печи

    Воздуховоды, соединяющие печь, должны иметь зазор до горючих материалов в соответствии с инструкциями по установке изготовителя печи.

    603.12 Конденсация

    Должны быть приняты меры для предотвращения образования конденсата на внешней стороне любого воздуховода.

    [BS] 603.13 Зоны опасности затопления

    Для сооружений в зонах опасности затопления воздуховоды должны располагаться выше отметки, требуемой Разделом 1612 Международного строительного кодекса для инженерных сетей и сопутствующего оборудования, или должны быть спроектированы и сконструированы таким образом, чтобы предотвратить попадание воды или скапливаются в каналах во время паводков до такой высоты. Если воздуховоды расположены ниже отметки, требуемой разделом 1612 Международных строительных норм и правил для инженерных сетей и сопутствующего оборудования, воздуховоды должны выдерживать гидростатические и гидродинамические нагрузки и напряжения, включая воздействие плавучести, при возникновении затопления до такое возвышение.

    603.14 Расположение

    Воздуховоды не должны устанавливаться в земле или в пределах 4 дюймов (102 мм) от земли, за исключением случаев, когда такие воздуховоды соответствуют Разделу 603.8.

    603.15 Механическая защита

    Воздуховоды, установленные в местах, где они подвергаются механическим повреждениям транспортными средствами или по другим причинам, должны быть защищены одобренными барьерами.

    603.16 Защита от атмосферных воздействий

    Воздуховоды, включая облицовку, покрытие и виброизоляционные соединители, установленные снаружи здания, должны быть защищены от непогоды.

    603.17 Системы рассеивания воздуха

    Системы рассеивания воздуха должны:

    1. Устанавливаться полностью в открытых местах.
    2. Использовать в системах с положительным давлением.
    3. Не проникать сквозь огнестойкие конструкции.
    4. Иметь перечень и маркировку в соответствии с UL 2518.

    603.18 Регистры, решетки и диффузоры

    Канальные регистры, решетки и диффузоры должны быть установлены в соответствии с инструкциями производителя. В отводных воздуховодах или на каждом отдельном регистре воздуховода, решетке или диффузоре должны быть предусмотрены объемные заслонки или другие средства регулирования приточного воздуха. К каждой заслонке объема или другому средству регулировки приточного воздуха, используемому при балансировке, должен быть обеспечен доступ.

    603.18.1 Напольные регистры

    Напольные регистры должны выдерживать без разрушения конструкции сосредоточенную нагрузку в 200 фунтов (90,8 кг) на диск диаметром 2 дюйма (51 мм), приложенный к наиболее критической области открытой поверхности .

    603.18.2 Запрещенные места

    Диффузоры, регистры и решетки не должны устанавливаться на полу или в его верхней части в туалетных и ванных комнатах, требуемых Международными строительными нормами и правилами, чтобы они имели гладкие, твердые, неабсорбирующие поверхности.

    Исключение: Жилые единицы.

    Сопутствующие кодовые секции

    Раздел 603 Системы воздуховодов, конструкция и установка воздуховодов

    быть изготовленным в соответствии со стандартами SMACNA HVAC для воздуховодов , конструкция — металлические и гибкие. Исключение: Воздуховоды установленные в отдельных жилых домах …

    Механический кодекс штата Колорадо 2018 > 6 Системы воздуховодов > 603 Строительство и установка воздуховодов

    Раздел 603 Системы воздуховодов, строительство и монтаж воздуховодов

    до , построенный в соответствии со стандартами SMACNA HVAC для воздуховодов , конструкция — металлические и гибкие. Исключение: Воздуховоды установлены в отдельных жилых домах …

    Механический кодекс штата Колорадо 2021 > 6 Системы воздуховодов > 603 Строительство и установка воздуховодов

    Раздел 603 Системы воздуховодов, строительство и установка воздуховодов

    be , конструкция в соответствии со стандартами SMACNA HVAC для воздуховодов , конструкция — металлические и гибкие. Исключение: Воздуховоды , установленные в одноквартирных домах, должны …

    Механический кодекс штата Колорадо 2015 г. > 6 систем воздуховодов > 603 Строительство и установка воздуховодов

    603.3 Системы воздуховодов, классификация воздуховодов

    на максимальное рабочее давление воздуховода при положительном или отрицательном давлении 0,5, 1,0, 2,0, 3,0, 4,0, 6,0 …

    Механический кодекс 2021 штата Колорадо > 6 систем воздуховодов > 603 Строительство и установка воздуховодов > 603.3 Классификация воздуховодов

    603.3 Системы воздуховодов, классификация воздуховодов

    Воздуховоды должны быть классифицированы на основе максимального рабочего давления воздуховода при положительном или отрицательном давлении 0,5, 1,0, 2,0, 3,0, 4,0, 6,0 … > 603 Строительство и монтаж воздуховодов > 603.3 Классификация воздуховодов

    Полное руководство по проектированию домашних воздуховодов

    перейти к содержанию
    • Посмотреть увеличенное изображение



    Несмотря на то, что его важность для системы HVAC часто упускается из виду, конструкция воздуховода имеет большое значение. Это связано с тем, что воздуховоды отвечают за распределение кондиционированного воздуха по всему дому.

    Воздуховод обычно подает воздух от кондиционера или печи к его источнику и направляет в ваш дом через приточный воздуховод. Затем воздух естественным образом поступает в разные части вашего дома, где расположен обратный канал.

    Если воздух, нагнетаемый в помещение, не может циркулировать в обратном канале, он застревает в зоне приточного канала. Он остается там, пока давление воздуха продолжает расти, и, не имея другого выхода, воздух просачивается из дома. Это заставляет систему HVAC постоянно работать, чтобы производить больше холодного воздуха.

    В то же время воздух не достигает области вокруг обратного канала, поэтому давление воздуха падает. Это заставляет воздух просачиваться снаружи, чтобы сбалансировать его. Температура в этой части дома становится заметно другой. На самом деле, эта плохая конструкция воздуховода создает две зоны, и вы не хотите, чтобы ваш дом тоже был в них.

    Утечки или трещины в воздуховодах также могут повлиять на то, сколько вы ежемесячно тратите на коммунальные услуги. До 20 процентов вашего кондиционированного воздуха теряется еще до того, как он достигает места назначения. Он вытекает из воздуховодов в таких местах, как чердак или подвал, где это не приносит пользы.

    Чтобы устранить эти проблемы, вам необходимо обратиться к подрядчику по ОВиК, чтобы обновить конструкцию воздуховода.





    Грамотная конструкция воздуховода может помочь сэкономить деньги за счет повышения эффективности, сбалансированного распределения воздуха и правильной скорости воздушного потока.

    Эффективная конструкция воздуховодов предназначена для правильного распределения воздуха по дому. В зависимости от планировки вашего дома общими типами конструкций воздуховодов для максимальной производительности являются системы «тележка и ветка» или системы «паук». Профессиональные техники могут помочь с различными методами устранения потерь энергии в воздуховодах для максимальной экономии.

    Воздуховоды неправильного размера или воздуховоды, которые не позволяют воздуху течь должным образом, возможно, потребуют изменения конструкции для обеспечения комфорта в доме. Надлежащим образом герметичные и сбалансированные воздуховоды потребляют меньше энергии и снижают затраты.

    Имейте в виду, что негерметичная система воздуховодов не уравновешивает распределение воздуха, и система может использовать слишком много тепла или охлаждения в определенных зонах дома, создавая ненужные расходы для домовладельца. Эти утечки могут заставить вас отрегулировать термостат, чтобы сделать помещения комфортными, что увеличивает стоимость эксплуатации системы HVAC.

    Конечно, воздуховоды самой лучшей конструкции со временем могут протечь из-за регулярного износа. Если у вас прочный воздуховод, но возникают утечки, подумайте о техническом обслуживании вашей системы.

    При правильном проектировании воздуховоды будут включать соответствующие методы подачи и возврата воздуха. Это гарантирует, что воздух проходит через систему с нужной скоростью. Надлежащая скорость потока воздуха повысит производительность устройства, снизив затраты на его эксплуатацию.





    Старение воздуховодов может поставить под угрозу оптимальную производительность, эффективность и качество воздуха вашей системы. При оценке стареющей конструкции воздуховода обратите внимание на следующие факторы.

    • Когда были установлены воздуховоды? Часто жилые воздуховоды оригинальной конструкции проектировались недорого и без особого внимания к долговечности. Уплотнения, стыки и швы оригинального оборудования могут испортиться менее чем за 10 лет.
    • После того, как вы оценили возраст воздуховодов, визуально осмотрите их в хорошо видимых местах , таких как чердак или подполье. Ищите испорченную клейкую ленту, используемую для герметизации воздуховодов и любых отсоединенных пролетов. Следите за обилием пыли, исходящей из швов, что может указывать на утечку воздуха, и обратите внимание на любую ржавчину или коррозию.
    • Как воздушный поток в помещениях ? Помещения с уменьшенным объемом воздушного потока могут указывать на то, что сегменты воздуховодов были отсоединены, повреждены или засорены пылью и мусором. Если вы заметили перепады температуры, это может означать утечку воздуха в воздуховоде или ухудшение изоляции, вызывающее тепловые потери в воздуховоде.
    • После сбора этой информации запланируйте испытание вентилятора воздуховода с подрядчиком HVAC. Подрядчики используют вентилятор для создания давления в воздуховодах и компьютер для расчета величины утечки воздуха по отношению к общему потоку воздуха.





    На отопление и охлаждение среднего дома приходится примерно половина, а иногда и больше потребляемой энергии. Но отопительный прибор вашего дома — это только одна сторона уравнения энергопотребления. С другой стороны – система воздуховодов. Эффективное проектирование и установка воздуховодов необходимы для максимального энергосбережения и повышения производительности оборудования. Есть несколько различных элементов эффективного дизайна.



    Местоположение

    Компоненты воздуховодов состоят из воздуховодов, воздуховодов, возвратных решеток, изоляции и уплотнительной ленты или клея. Для эффективной планировки:

    • Используйте воздуховоды для распределения воздуха – не используйте полости в здании, такие как стены или фальшполы.
    • Установите воздуховод на самом прямом и ближайшем пути от источника воздуха к жилому помещению.
    • По возможности не устанавливайте воздуховоды в некондиционируемых помещениях. Вы быстро теряете тепловую энергию из-за поврежденных, негерметичных воздуховодов или если со временем отпадает изоляция.
    • Установите возвратные решетки на каждом уровне. Для достижения наилучших результатов установите меньшие воздушные решетки в каждой комнате с регистрами, чтобы максимизировать распределение воздуха и комфорт.
    • Попробуйте перемычки и передаточные решетки для улучшения распределения воздуха.



    Герметизация и изоляция

    • Плотно загерметизируйте все стыки воздуховодов мастикой и стекловолоконной сеткой и/или алюминиевой лентой. Вы также можете механически закрепить соединения.
    • После герметизации воздуховодов установите изоляцию для всех воздуховодов в некондиционируемых зонах. Вы также можете изолировать воздуховоды в кондиционируемых помещениях, чтобы поддерживать температуру в удаленных регистрах.
    • Механически закрепить соединения воздуховодов на регистрах и решетках. Обычно эти соединения со временем ослабевают или разъединяются, поэтому проверяйте их ежегодно или обратитесь к профессионалу.



    Распределение воздуха

    Точная подача и возврат воздуха имеют решающее значение для поддержания равномерного давления воздуха во всем доме. Неравномерное давление воздуха может привести к форсированию воздухообмена между внутренним и наружным воздухом, увеличить нагрузку на отопительный прибор и увеличить расходы на коммунальные услуги. Установите заслонки объема в воздуховодах, чтобы улучшить контроль над потоком воздуха.





    Держите его плотно

    Спроектируйте воздуховоды таким образом, чтобы ни один из трубопроводов не уходил слишком далеко, чтобы добраться до комнаты или зоны. Если это произойдет, обитатели этой комнаты, скорее всего, будут жаловаться, что зимой в ней слишком холодно, а летом слишком жарко.

    Следите за прокладкой

    По возможности прокладывайте воздуховоды через кондиционированные зоны. Если кондиционированный воздух имеет утечку, то, по крайней мере, он будет просачиваться в область, которая должна получать нагретый или охлажденный воздух. Кондиционированный воздух, проходящий через воздуховоды, не будет отдавать тепловую энергию холодному воздуху снаружи (или за счет теплого воздуха, разбавляющего прохладный воздух внутри воздуховодов летом). Если воздуховод должен проходить через некондиционируемые участки, он должен быть хорошо герметизирован и изолирован.

    Воздуховоды также нельзя скручивать, делать крутые повороты или прокладывать через полости в стенах. Прямые воздуховоды имеют наименьшее сопротивление воздушному потоку и облегчат вашему воздухообрабатывающему агрегату обеспечение скорости воздушного потока, необходимой для эффективной работы ваших нагревательных и охлаждающих устройств.

    Используйте воздуховоды подходящего размера

    Слишком маленькие воздуховоды будут иметь высокое сопротивление воздушному потоку, что может помешать вашему кондиционеру достичь достаточной скорости воздушного потока. Даже если это произойдет, высокие скорости воздуха в воздуховодах будут шумными. Слишком большие скорости воздуха в воздуховодах не будут эффективно распределять воздух по помещениям.

    Используйте как можно меньше отдельных частей воздуховода

    Каждое место, где вы соединяете части вместе, является потенциальным местом утечки воздуха. Эта утечка приводит к потере кондиционированного воздуха и может привести к циркуляции наружного воздуха.

    Все дело в балансе

    Воздушный поток должен быть точно сбалансирован, при этом должно подаваться столько воздуха, сколько направляется обратно в оборудование HVAC. В противном случае перепад давления приведет к нежелательным потерям или притоку воздуха из-за утечек воздуха в наружных стенах.

    Вы можете достичь этого баланса, обеспечив, чтобы обратный поток имел такую ​​же пропускную способность, что и приточный. Вам также необходимо убедиться, что каждый регистр снабжения имеет маршрут к регистру возврата. Для этого либо включите регистратор возврата в каждой комнате, либо установите решетки на стенах и дверях, чтобы обеспечить подходящий маршрут.

    Не пренебрегайте воздуховодами

    Если возможно, в каждой комнате с подающей кассой должна быть и обратная. Когда это невозможно, должны быть сквозные решетки и другие элементы конструкции, обеспечивающие циркуляцию воздуха между комнатами.

    Плотно загерметизируйте секции воздуховодов герметиком-мастикой и металлическими винтами. Никогда не используйте стандартную клейкую ленту.



    Несмотря на то, что эти советы являются хорошим началом для планирования воздуховодов, вам следует проконсультироваться со специалистом, чтобы проработать детали, например, рассчитать подходящий размер воздуховодов.

    Если вы считаете, что не получаете максимальной отдачи от вашей системы HVAC, пора доверить ее профессионалу. Свяжитесь с компанией Stack Heating, Cooling & Electric сегодня, чтобы проверить ваши воздуховоды надежным подрядчиком.

    Отопление стека, охлаждение, электричество и сантехника2022-09-01T11:07:56-05:00
    • Почему мой кондиционер издает странные звуки?

      23 сентября 2022 г.

    • Вас тошнит от кондиционера?

      16 сентября 2022 г.

    • Должен ли я отремонтировать или заменить безрезервуарный водонагреватель?

      9 сентября 2022 г.

    • 6 вопросов, которые следует задать перед тем, как нанять сантехнику

      2 сентября 2022 г.

    • 5 Преимущества программы технического обслуживания ОВКВ

      26 августа 2022 г.

    • 903:00

      Как выбрать компанию по ремонту электрооборудования

      19 августа 2022 г.

    • Как работает проточный водонагреватель?

      12 августа 2022 г.

    • Что такое проверка HVAC?

      5 августа 2022 г.

    Ссылка для загрузки страницы Перейти к началу

    Что такое воздуховоды и как конструкция влияет на воздушный поток ОВКВ

    Блог

    Советы по ОВК / 19 января 2021 г.

    Воздуховод является неотъемлемой частью системы HVAC. Воздуховоды доставляют свежий воздух в определенные зоны дома, а застоявшийся воздух направляют обратно в систему ОВКВ. Таким образом, качество конструкции воздуховода имеет решающее значение для производительности и эффективности вашего HVAC. Ниже приведены некоторые факторы, влияющие на конструкцию воздуховода и то, как они влияют на общий поток воздуха в доме.

    Что такое воздуховод?

    Цель воздуховода для вашей системы HVAC — обеспечить надлежащее распределение воздуха по всему дому. Воздуховод состоит из системы воздуховодов (используемый материал), которая позволяет воздуху проходить через оборудование отопления, вентиляции и кондиционирования воздуха (HVAC).

    Работы с воздуховодами относится к случаям, когда необходимо выполнить ремонт или работы с воздуховодами. Обычно существует три типа воздуховодов; очистка, изоляция и герметизация.

    Хорошая конструкция воздуховода имеет решающее значение для обеспечения надлежащего воздушного потока и обычно состоит из 7 компонентов.

    HVAC Design Incorporates:

    1. Форма
    2. 903.

      Форма поперечного сечения каналов воздуховодов влияет на поток воздуха. Воздуховоды обычно бывают трех форм:

      1. Круглый
      2. Прямоугольный
      3. Овальный

      Форма поперечного сечения влияет на следующее:

      • Количество углов:  Влияет на скорость воздушного потока.
      • Количество материала воздуховода:  Определяет вес воздуховода.
      • Площадь поверхности воздуховода, которая соприкасается с воздухом:  Определяет трение воздуха (и, следовательно, скорость воздушного потока).

      Круглые воздуховоды обычно лучше всего подходят по всем этим параметрам. Однако техник может использовать другую форму, в зависимости от других фактов, таких как доступное пространство.

      2. Размер воздуховода

      Размер воздуховода — это площадь поперечного сечения воздуховода. Размер воздуховода определяет объем воздуха, который может пройти через секцию воздуховода в любое время. Специалисты по ОВиК обычно выражают размер воздуховода (площадь поперечного сечения) в квадратных футах. Большой воздуховод подает больше воздуха, чем меньший.

      3. Фитинги воздуховодов

      Фитинги воздуховодов относятся к креплениям или соединениям, которые являются частью системы воздуховодов. Примеры фитингов:

      • Колена, используемые в углах
      • Соединители
      • Заглушки
      • Переходники для изменения размера воздуховода

      Фитинги, выступающие в канал воздуховода, влияют на воздушный поток. Например, поток воздуха в отводе не такой плавный, как поток воздуха на сплошных участках воздуховода. Таким образом, специалисты по HVAC стремятся свести количество фитингов к минимуму.

      4. Длина воздуховода

      Длина воздуховода определяет, как долго воздух должен пройти, прежде чем достигнет целевого помещения (для приточных воздуховодов). Размер дома, расположение блока HVAC и конструкция воздуховода влияют на общую длину каждого канала воздуховода. Однако длинные размеры воздуховода снижают скорость потока. Таким образом, специалисты по ОВиК всегда стремятся использовать кратчайшее расстояние, чтобы минимизировать длину воздуховода.

      5. Материал воздуховода

      Между внутренней поверхностью воздуховода и воздухом, протекающим внутри воздуховода, существует трение. Гладкие поверхности создают меньшее трение, чем неровные поверхности. Таким образом, гладкие материалы лучше подходят для строительства воздуховодов, чем более грубые материалы.

      Другие факторы, кроме гладкости, влияют на выбор материала. Например, идеальный материал должен быть:

      • Легкий
      • Гибкий
      • Недорогой
      • Прочный

      Принимая во внимание все эти факторы, стандартными материалами воздуховодов являются оцинкованная сталь, алюминий и стекловолокно.

      6. Прокладка воздуховодов

      Прокладка воздуховодов относится к определенному местоположению и направлению каждого канала воздуховода. К факторам, определяющим маршрут воздуховодов, относятся:

      • Расположение воздуховодов
      • Количество колен
      • Расположение блока HVAC

      Например, нагретый воздух легче холодного. Таким образом, восходящая система воздуховодов лучше всего подходит для подачи теплого воздуха, но не холодного. Маршрутизация также определяет количество углов или изгибов, которые влияют на трение воздушного потока.

      7. Коды воздуховодов

      Наконец, правительство также имеет право голоса в вашей системе HVAC, включая проектирование воздуховодов. Коды воздуховодов определяют:

      • Размеры воздуховодов
      • Прокладка воздуховодов
      • Конструкция воздуховодов
      • Утечки воздуховодов

      Коды влияют как на безопасность, так и на эффективность систем воздуховодов. Например, в большинстве округов Калифорнии при установке или замене систем ОВК требуется испытание под давлением. Обратите внимание, что коды HVAC предписывают минимальные требования, но превышение минимальных стандартов не повредит.
