Как сделать вентиляцию плоской кровли

При выборе типа кровельной системы некоторые владельцы участков решают создать оригинальное строение и выбирают плоскую крышу. Но при выборе такого варианта важно учитывать, что конструкция должна хорошо вентилироваться. При желании можно сделать плоскую кровлю эксплуатируемой.

Достоинства плоской кровли

К преимуществам плоской кровли можно отнести:

1. Современный внешний вид конструкции. Если вы желаете построить оригинальный дом, нужно выбирать именно такой тип кровли.
2. Относительно низкая стоимость. При желании сократить расходы на строительство крыши нужно создавать неэксплуатируемую кровлю. Также стоит отметить, что на плоскую кровлю уйдет меньше материалов, чем на создание двускатной конструкции.
3. Возможность обустроить на крыше зону отдыха или бассейн. Следует отметить, что при создании сложных конструкций на крыше необходимо заранее рассчитывать нагрузку на стены и фундамент.
4. Безопасность. Проводить какие-либо работы на плоской кровле можно и без страховки.
5. Возможность направить осадки в любую сторону. Это можно сделать благодаря разуклонке.

К недостаткам плоских крыш можно отнести отсутствие чердака. Также следует отметить, что плоские кровли требуют создания системы принудительной вентиляции. При создании крыши важно помнить, что для ее сохранения важно правильно создать вентиляционные каналы.

Элементы плоской крыши

Основанием для плоской кровли может выступать железобетонная плита и профилированные металлические листы. При выборе второго варианта следует выбирать только массивные изделия. Это связано с тем, что легкие листы во время эксплуатации могут быстро деформироваться из-за постоянной нагрузки.

Стандартная кровля имеет следующие элементы:

• основание;
• пароизоляция;
• теплоизоляционные материалы;
• гидроизоляционный слой;
• материал, который выступает в качестве финишного покрытия.

Если создается неэксплуатируемая конструкция, слой гидроизоляции может быть завершающим. Часто при покрытии плоской кровли используется рубероид.

Когда сооружается инверсионная крыша, на основание сначала укладывается гидроизоляционный материал, а затем теплоизоляционные плиты. После этого укладывается второй слой изоляции. Это необходимо только в случае, когда используется утеплитель, который боится влаги. На следующем этапе создается бетонная стяжка. После обработки поверхности специальной мастикой происходит монтаж кровельного материала.

Кроме этого, на плоской конструкции оборудуются дополнительные элементы:

• аэраторы;
• дефлекторы;
• слуховые окна;
• дымоходные каналы.

При желании можно сделать на крыше люк. Благодаря ему можно попасть на крышу, не выходя на улицу. В летнее время такой люк может использоваться для дополнительной вентиляции. Зимой люк необходимо для очищения кровли от скапливающегося снега.

Количество устанавливаемых элементов вентиляции зависит от площади кровли. На 25 квадратных метров устанавливается 1 изделие. Минимальное количество таких устройств должно быть равно двум. Следует отметить, что элементы системы искусственной вентиляции должны устанавливаться в самой высокой точке кровли.

Так как плоская крыша быстрее теряет тепло, в доме необходимо устанавливать мощные отопительные приборы. Также следует помнить о том, что дымоход должен создаваться таким образом, чтобы он эффективно выводил дым из печи или камина. Даже небольшое несоответствие может привести к задымлению комнат. В местах выхода дымохода через кровлю необходимо закреплять материалы, которые выдерживают воздействие высокой температуры.

Причины появления влаги в подкровельном пространстве

Чаще всего при создании плоской крыши используются мягкие кровельные материалы. Основной проблемой при их использовании является вздутие и появление протечек. Чтобы избежать подобных проблем, следует установить аэраторы.

Вздутие происходит из-за образования большого количества паров влажного воздуха. Следует отметить, что такие проблемы обычно возникают при наличии дефектов в пароизоляционном слое.

Скопление паров при отсутствии вентиляции отрицательно сказывается не только на кровельном материале, но еще и на утеплителе. Из-за воздействия влаги он может перестать выполнять свои функции. Также из-за скопления влаги в подкровельном пространстве может образоваться плесень. Именно поэтому при организации плоской кровли необходимо заранее подумать об установке системы вентиляции.

Преимущества дышащей кровли

Так как из-за повышенной влажности теплоизолятор может потерять свои свойства. Также из-за этого кровельный материал может начать отслаиваться от основания. Таких проблем можно избежать в случае, если создается система вентиляции. В таком случае материалы могут сохранять свои свойства длительное время, а кровля будет оставаться герметичной.

Для создания такого типа крыши происходит создание вентиляции плоской крыши. К плюсам данного типа кровли можно отнести:

1. Во время монтажа подобной крыши не обязательно снимать старый настил. Это также способствует улучшению гидроизоляции конструкции.
2. Создавать вентиляцию можно как при строительстве новой конструкции, так и во время ремонта старой.

Во время создания вентиляции плоской кровли следует помнить, что она должна иметь уклон для эффективного отвода осадков.

Просушка подкровельного пространства

Если влага проникает в цементно-песчаную стяжку, в зимнее время она замерзает и начинает увеличиваться в объеме. Из-за этого стяжка может начать разрушаться.

Если кровля уже создана без вентиляции, перед установкой аэраторов необходимо тщательно просушить подкровельное пространство. Для этого нужно сначала полностью снять мягкую кровлю и заменить ее. Также можно установить аэраторы турбинного типа и просушить утеплитель.

В летнее время температура на поверхности кровли может достигать 90 градусов, а под ней около 70. Важно организовать систему таким образом, чтобы воздушные массы перемешивались. Это будет способствовать испарению влаги.

Виды аэраторов и их установка

Установить систему вентиляции можно как в процессе создания кровли, так и в случае, если крыша уже построена. Корпус таких конструкций выполняется из материалов, которые устойчивы к воздействию влаги и перепадам температур. Наиболее популярными являются изделия из пластика и нержавеющей стали.

Количество элементов вентиляции для определенной кровли обусловлено ее площадью и концентрацией конденсата. Также важно учитывать и состояние кровельного покрытия. При наличии в доме бассейна или прачечной следует рассчитывать количество элементов вентиляции заранее.

Вентилирование кровли обеспечивается установкой вентиляционных патрубков. Данный процесс не является сложным и может быть выполнен своими руками. Элементы вентиляции представляют собой трубы, которые выполнены из прочного полиэтилена и накрыты зонтиком для защиты от осадков.

Если происходит укладка новой крыши, аэраторы устанавливаются на нижний слой кровли. Все работы выполняются в несколько этапов:

1. В месте установки элементов вентиляции прорезается отверстие в материалах до пароизоляции. Диаметр такого отверстия должен составлять 8-12 см.
2. После этого в отверстие происходит засыпание керамзита.
3. На следующем этапе на горизонтальную часть аэратора наносится состав, используемый для герметизации стыков. Это необходимо для лучшего сцепления с кровлей.
4. После затвердевания мастики происходит дополнительное закрепление аэраторов саморезами. Их необходимо вкрутить по всей окружности юбки описываемой конструкции.
5. Затем осуществляется крепление верхнего слоя кровельного ковра. Следует отметить, что аэратор должен оказаться в месте торцевого нахлеста кровельных полотнищ.
6. В месте монтажа аэраторов кровельный материал должен укладываться свободно. После всех указанных работ производится наплавление верхнего слоя материала таким образом, чтобы он перекрыл юбку аэратора. При этом заплатка должна заходить на кровлю не менее, чем на 15 см.

Если вы не имели опыта проведения описываемых работ, стоит доверить создание вентиляции плоской кровли профессиональным строителям. Это позволит сократить время строительства. Также следует отметить, что при выборе такого варианта можно не беспокоиться о надежности создаваемой конструкции. Если же укладка кровли будет выполняться самостоятельно, необходимо заранее составить план и внимательно выполнять каждое действие, проверяя надежность всех элементов конструкции.

Советы по установке

Во время проведения работ по установке дефлекторов необходимо соблюдать несколько рекомендаций опытных строителей. При использовании в качестве кровельного материала профлиста, аэратор должен проходить до нижнего теплоизоляционного слоя.

Указанные вентиляционные устройства закрепляются на кровле длинными саморезами. Во время проведения таких работ важно проверить надежность всех стыков и загерметизировать их. Попадание даже небольшого количества влаги может привести к порче утеплителя.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Пластиковые воздуховоды для вентиляции: виды, параметры, область применения

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

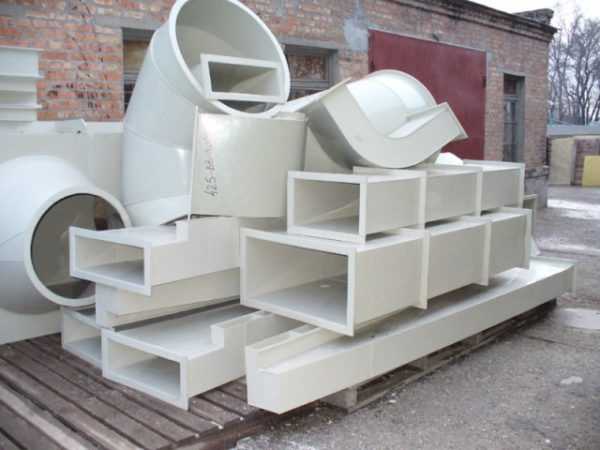

Воздуховоды из пластика: из каких материалов делают

Содержание статьи

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

• ПВХ (поливинилхлорид). Имеет широкий температурный режим эксплуатации от -30°С до +70°С. Воздуховоды ПВХ могут устанавливаться в неотапливаемых помещениях.
• ПВДФ (фторопласт). кислотостойкий материал с широким температурным диапазоном — от -40°С до +140°С.

  Пример вентиляции из пластиковых вентиляционных труб в ванной

• ПП (полипропилен). Отличается повышенной стойкостью к химическим воздействиям (переносит кислоты, щелочи, органику).
• ПНД (полиэтилен низкого давления). Этот материал отличается повышенной гибкостью, его сложнее повредить механически, но не переносит низких температур.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных

жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.

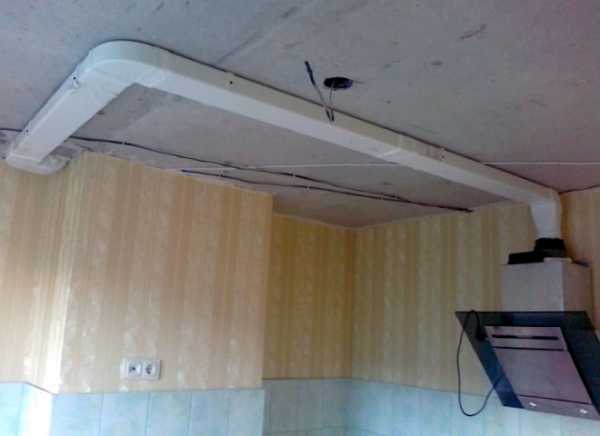

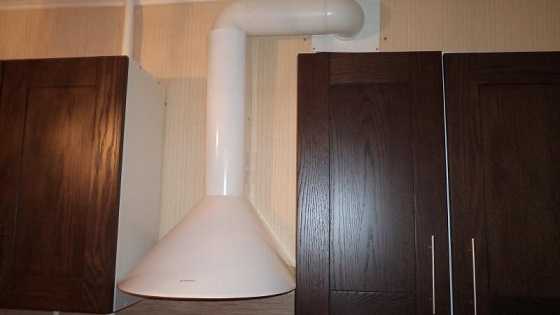

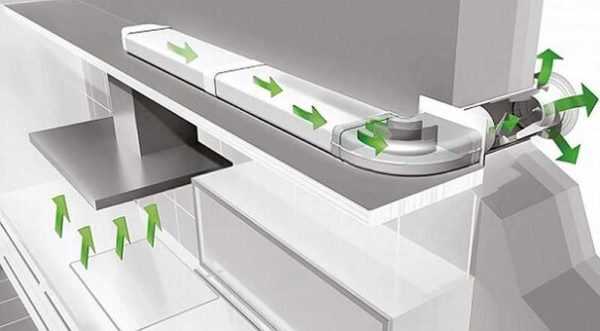

  Пример использования пластиковых воздуховодов для подключения кухонной вытяжки

• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
• Не подвержены коррозии.

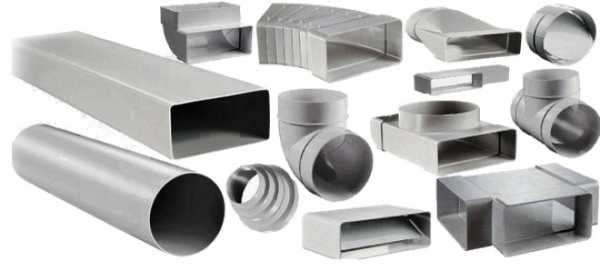

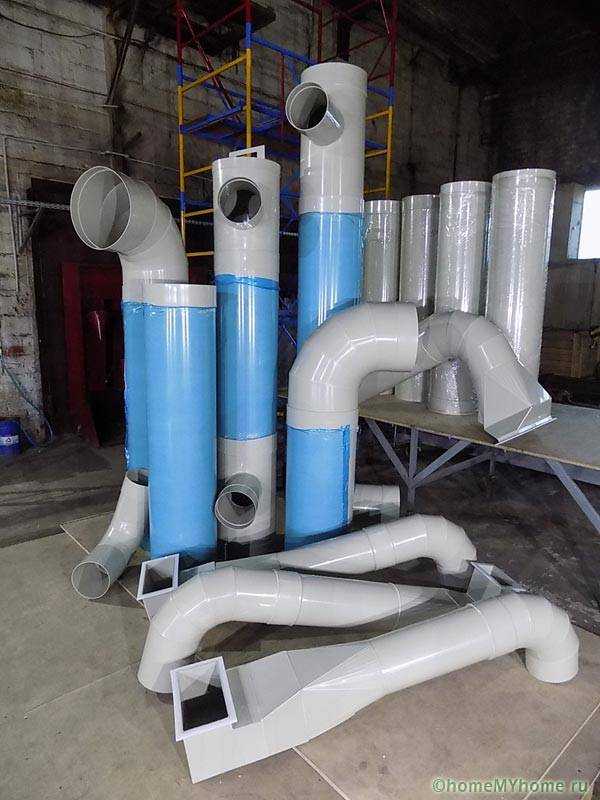

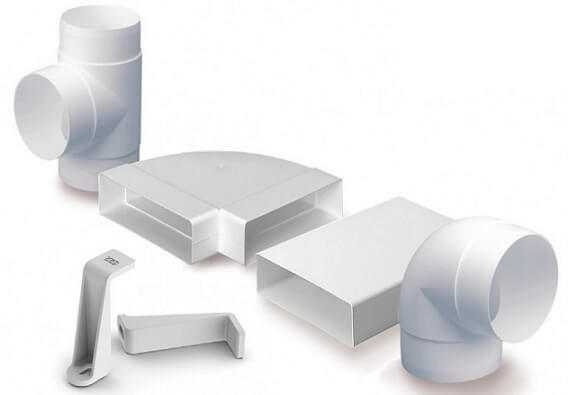

  Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

• Круглого сечения.
• Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

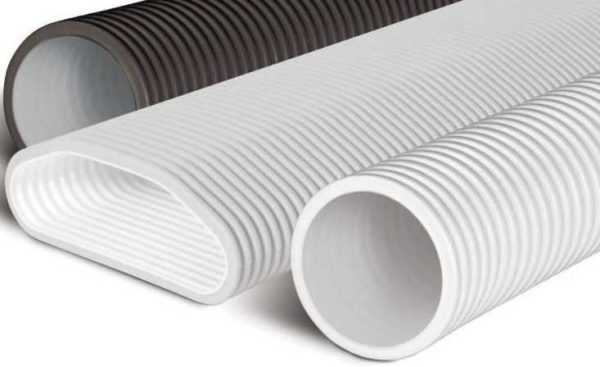

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют  совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

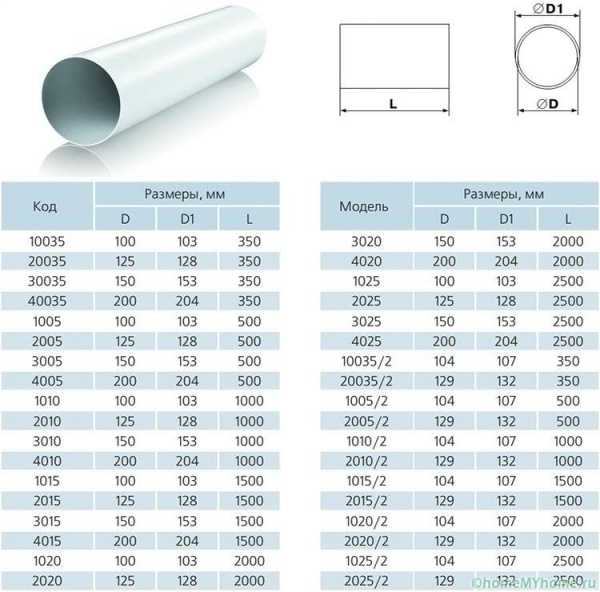

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

• 100 мм;
• 125 мм;
• 150 мм;
• 200 мм.

  И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

• высота — 55 мм, 60 мм;
• ширина — 110 мм, 122 мм, 204 мм;
• длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
• толщина стенки —  2-8 мм.

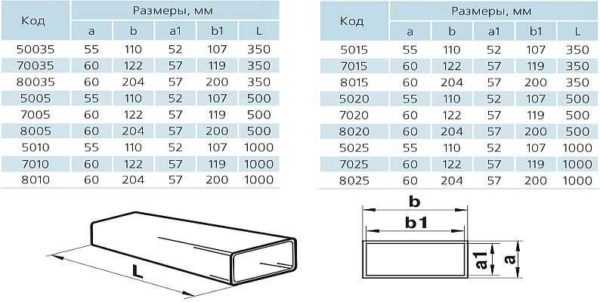

  Пример габаритов пластиковых прямоугольных труб для вентиляции

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

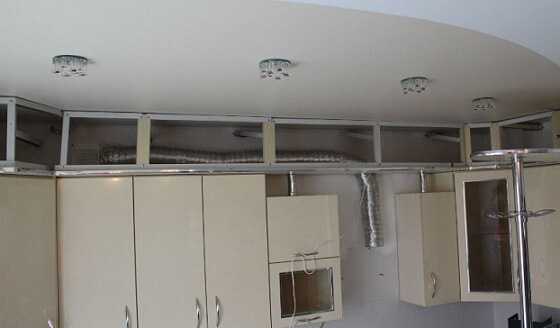

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие.  Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

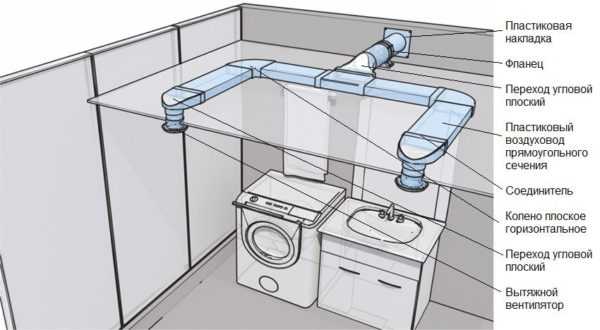

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

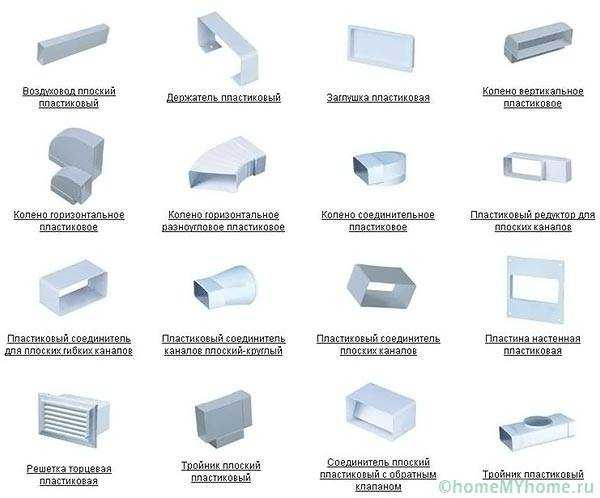

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

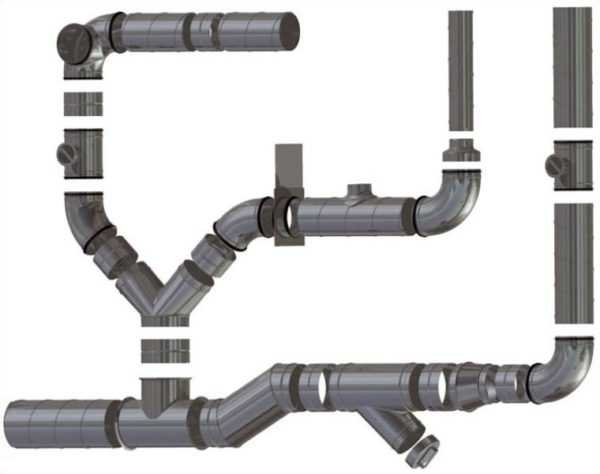

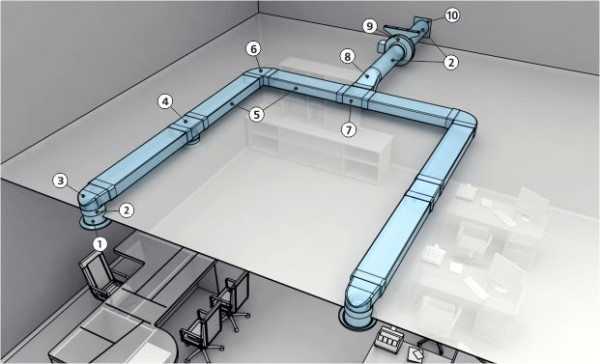

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

stroychik.ru

Воздуховод: плоский, пластиковый, гибкий, круглый

СодержаниеСвернуть

Виды и размеры пластиковых воздуховодов

В последнее время большими шагами вперед идет развитие техники и оборудования вашей кухни в доме…

Стремление жить комфортно является колоссальной мотивацией для внедрения в нашу жизнь усовершенствованных технологий.

Этот процесс благоприятствовал появлению на рынке системы, которая будет способствовать распределению воздуха в помещении кухни , то есть рождению воздуховодов.

Воздуховоды для вентиляции разделяют:

 1) в зависимости от используемого сечения:

— а) воздуховоды плоские, овальный, размерный ряд которых колеблется от 110×55мм до 204×60 мм;

— б) воздуховод круглый с популярным сечением – 100, 125, 150 и 200 мм.

2) в зависимости от используемого материала:

— а) воздуховод пластиковый;

 -б) воздуховод металлический

Плоские и круглые воздуховоды. Свойства, преимущества и недостатки

data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Применение плоских и круглых пластиковых воздуховодов имеет место при создании вытяжной и приточной системы вентиляции в помещениях средней квадратуры, кроме того присутствуют в подключении вентиляционного и вытяжного оборудования (вытяжки на кухне, в вытяжных шкафах и зонтах.) Касательно монтажа, работа с ними не сложнее обычного сбора фигурок “Lego”.

Также можно выделить ряд общих свойств:

• Высокое качество пластика;
• Эксплуатация в температурном диапазоне от -30 до +70 ° С;
• Безразличие к коррозии, что способствует многолетней эксплуатации;
• Практически отсутствие шумов при работе системы;
• Отсутствие шероховатости материалов, что способствует экономии в менее частом прочищении вентиляции;
• Приемлемая стоимость оборудования.

Плоский либо пластиковый воздуховод кухни имеет преимущество, он идеально выигрывают в возможности сделать прокладку труб незаметно. Имея маленькую высоту его легко спрятать в стенах кухни, подвесных потолках, а также на кухонных шкафах, размер плоских воздуховодов способствует работе в помещениях с ограниченным пространством.

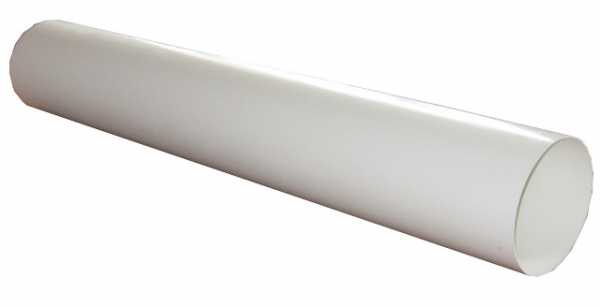

Круглый пластиковый воздуховод для вентиляции 100, 150, 200 мм.

Например, если осуществлялась перепланировка комнаты и свободного места недостаточно для установления круглых пластиковых каналов. Однако если купить пластиковые круглые воздуховоды и соединители к ним, это в свою очередь будет более экономично.

Связано это с качеством воздуха непроницаемости, ведь если происходит потеря воздуха при его движение по трубам, это влияет на качество работы вентиляции и соответственно дополнительным затратам электроэнергии. Данный недостаток объясняется тем, что соединение в плоских воздуховодах не столь герметично в вентиляции.

Чтобы соединить плоские воздуховоды для систем вентиляции между собой а также колено, будет нужен только один фитинг, а для прямоугольного уже придется использовать соединители в виде уплотненных фланцев. Плоские пластиковые воздуховоды для вентиляционной системы характерны появлением внутри турбулентных зон, что способствует появлению шума, а их очистка дороже, нежели аналогов.

Производство плоских воздухопроводов также не так стандартизировано и придётся ждать их изготовление.

Если рассматривать такой аспект как стоимость, купить пластиковый воздуховод и их соединители значительно доступнее, чем металлический. И хоть он уступает со стороны огнестойкости это всё равно выгодное вложение.

Пластиковый плоский воздуховод

Углубимся дальше и сравним цены на круглые и плоские воздуховоды. Отмечаем что, цена на воздуховод пластиковый круглый ø 100 за 1 м около 100 либо 150 гривен, воздуховод пластиковый круглый ø 150 превышает в два раза и не значительно отличается от стоимости воздуховод пластиковый круглый ø 200 –приблизительно 250 гривен. Как мы видим размеры существуют разнообразные. Самыми распространенными являются — 150 и 200 мм.

Касательно плоских воздуховодов ценовая политика, к примеру, длина 0, 5 мм, сечение 55 *100 стоит около 50 гривен, а 1 метра уже около 100. Однако не забываем, что круглые пластиковые воздуховоды для вентиляционной системы меньше плоских по размеру и их необходимо меньше.
к меню ↑

Искусственная вентиляция или выбор вытяжки для кухни.

Кухня, помещение, где постоянно характерно обилие различных запахов, оседание жиров, требует установление хорошей вытяжки. Однако не будем путать вытяжку с вентиляцией.

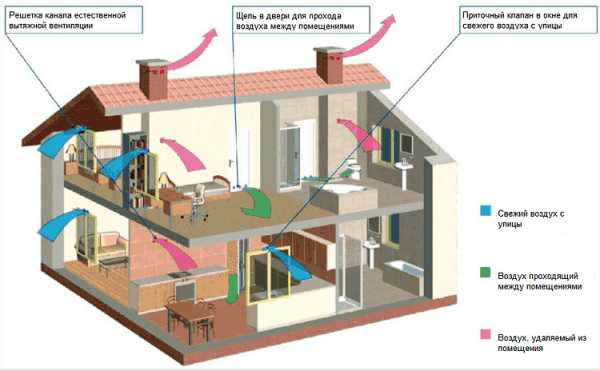

Вентиляция это естественный процесс, обеспечивающий циркуляцию воздуха в помещении, а вытяжной зонт только на определенном участке и он ни как не заменит общую вентиляцию кухни, а вот дополнить её главное преимуществом. Плоские воздуховоды для кухонной вытяжки как раз таки будут экономичными и незаметными.

Части пластиковых воздуховодов (соединители 100 150 и 200)

Прежде чем купить плоский воздуховод для вытяжки кухни обратите внимание на производительность вытяжки, от этого будет зависеть диаметр сечения. По ценовой политике, чем меньше диаметр, тем приемлемой цена. Однако и не забывайте про недостаток данного типа. Двигаясь в ногу со временем, многие выбирают для кухни вытяжки рециркуляционного типа движения воздуха. При этом соединители и повороты воздуховодов также нужно учитывать и принимать во внимание.

Принцип действия таких вытяжек основан на том, что воздух с помощью мощного мотора всасывается в резервуар, а затем, очищенный с помощью фильтров возвращается в кухонное помещение.

Они могут быть классическими, подвесными (выброс воздуха с передней панели для монтирования кухонных шкафов прямо над ней), встроенными (позволяют спрятать колено и устройство в кухонную мебель) и телескопическими ( встроенная модель, которая при необходимости выдвигается на определенное расстояние от стены).

Виды воздуховодов с размерами 200 мм

Плоская кухонная вытяжка для кухни без воздуховода хорошо зарекомендовала себя для кухонь с небольшой площадью. Бытуют разногласия по поводу рециркуляционного способа вытяжки, считая что, преимущество должно отдаваться проточной циркуляции воздуха, где неблагоприятные запахи полностью уходят с квартиры и , а не фильтруются.

Однако если задуматься о том, что когда проточная вытяжка выключена обмен потоков воздуха не происходит и работа вентиляционной системы гораздо ухудшается, должное первое место занимает рециркуляция. В состоянии « ON “ просто осуществляется движение и фильтрация вредных паров, а в « OFF” –естественный воздухообмен.

Но здесь следует обратить внимание на то, что вы столкнетесь с тем, что данные угольные фильтры нужно регулярно менять, что принесёт дополнительные материальные затраты, и также со стороны дизайна выбор невелик.
к меню ↑

Идеальное решение. Использование соединений.

data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

На рынке присутствуют соединители фасонных деталей для плоских воздуховодов с круглыми у которых идут разнообразные колено размеры. Это значительно упрощает установление системы вентиляции, и более того достижения нами желаемого результата. Ассортимент соединений полностью соответствует размерному ряду плоских воздуховодов со стороны прямоугольной трубы, и рассчитан для круглых каналов с диаметром 100, 150 и 200 мм.
к меню ↑

Круглые пластиковые воздуховоды — видео

Для создания поворотов существует круглое пластиковое колено для элементов воздуховодов. Соединители сюда идут также пластиковые. Поворот может осуществляться на различный градус (45, 90). При необходимости соединения с круглыми каналами диаметром 100, 150 и 200 мм будет необходимо присутствие редуктора. Данный редуктор в комплект не входит.

Пластиковые редукторы для круглых воздуховодов могут быть универсальным, но позволяют соединять вентиляционные каналы диаметром 80, 100, 150 и 200 мм. Крепится редуктор с помощью хомутов и обладает аналогичными свойствами пластиковых воздухопроводов. В дополнение можно сказать,что редуктор следует подключать строго по правилам и инструкциям.

Таким образом, плоско — овальные воздуховоды оптимальное решение для создания систем вентиляции. Данный выбор способствуют удовлетворению главного аспекта, к которому мы всегда стремимся – получение качества за приемлемую стоимость.
к меню ↑

Обзор прямоугольных пластиковых воздуховодов — видео

seositi.ru

Воздуховоды для вентиляции из пластика: экономичность и удобство

В помещениях со стандартными бытовыми требованиями к безопасности пластиковые воздуховоды для вентиляции не имеют равных по удобству монтажа, низкой цене системы (материалов, комплектующих, расценок на монтажные работы), долговечности использования.

Вентиляционные изделия из пластика – это бесшовные круглые или прямоугольные литые рукава.

Целостность литья определяет высокое качество и надёжность каждой отдельной детали.

Гладкая внутренняя поверхность идеальна для свободной циркуляции воздуха, материал изделий стоек к загрязнению, коррозии, воздействию агрессивных сред.

Изделия имеют эстетичный внешний вид, могут быть расположены в наружном исполнении, не нарушая общего дизайна помещения.

Многообразие соединительных или переходных деталей (муфт, уголков, фитингов, вентиляционных решёток) делает монтаж системы простым, доступным даже неспециалисту. Различные комплектующие позволяют собрать схему любой сложности без применения специального инструмента.

Единственным ограничением, не позволяющим использовать пластиковые трубы для вентиляции – высокая температура воздуха!

Назначение и применение

Для свободной циркуляции воздуха в помещениях, проветривания, выравнивания температурного режима в помещениях устраиваются системы воздуховодов.

Воздуховоды из пластмассы предназначены для соединения отдельных вентиляционных точек помещения с главным вытяжным каналом конструкции стен многоэтажных домов. В малоэтажном частном строительстве для случаев, когда нет большой механической нагрузки на основной канал, вся система может быть целиком смонтирована из пластика.

Это оправданный, надёжный вариант для вентиляции зернохранилищ, гаражей, производственных зданий и помещений с повышенной влажностью.

Использовать вентиляционные трубы из пластика для вытяжки принято в жилых и малоэтажных офисных зданиях, частных домовладениях и квартирах многоэтажных домов для устройства естественной циркуляции воздуха, пассивных или активных систем вытяжки. Например, в целях экономии энергопотребления помещения система может комплектоваться рекуператором (теплообменником). В результате поступающий воздух нагревается или остужается за счёт температурного обмена с вытяжным потоком и подается в помещения по пластиковым вентканалам.

Как правило, система рекуперации пассивна и не требует дополнительных энергозатрат.

Пластиковые вентканалы применяется для:

• Пассивной вентиляции (естественная вытяжка, от вентиляционной решётки).
• Активной вытяжки (с применением электрических вентиляторов).
• Вытяжки газовой плиты или бойлера (при обязательном соблюдении Т.Б).
• Проветривания подвальных и складских помещений.
• Разводки тёплого воздуха от калорифера.
• Подача и распределение свежего воздуха

Описание

Воздуховоды различаются по материалам, из которых они изготавливается. Основные материалы изделий из пластика – это:

• ПВХ (поливинилхлорид)
• Полиуретан
• Полипропилен

ПВХ

ПВХ – самый распространенный и доступный по цене, прочный и лёгкий материал, монтируется без применения специальных инструментов, возможно собрать всю конструкцию при домашних условиях самостоятельно.

Не допустимо нагревание свыше 120 °С, это приведёт к испарению содержащегося в материале хлора!

Для систем вентиляции, не включающих в себя нагревательные приборы, изделия из пластика ПВХ – самые дешёвые и удобные по монтажу. На них можно возложить всю вентиляционную нагрузку помещения, за исключением бань, кухонь, котельных.

Изделия из ПВХ

ПВХ воздуховод используется в подавляющем большинстве систем вентиляции, имеющем большую разветвлённость и суммарную протяжённость. Приобрести изделия такого типа можно в любом магазине сантехники или строительном супермаркете.

Полиуретан

Полиуретан отличен более высокой ценой, но по характеристикам превосходит ПВХ, он прочнее, пластичнее. Относительно высокая температура плавления позволяет применять полиуретановые изделия в кухонных вытяжках и других узлах с повышенной температурой воздуха.

Полиуретановые воздуховоды

При устройстве вытяжки кухонной плиты или соединения с калорифером необходимо вначале использовать участок стальной гофры для снижения температуры, в остальном полиуретановая вентиляция заслуживает полного доверия. Материал имеет лучшее соотношение цены с качеством.

Полипропилен

Вентиляция из полипропилена может быть смонтирована с применением нагревательных элементов для изгиба, например – строительного фена.

При нагреве до пластичной мягкости материал не выделяет вредных испарений.
Средняя цена оправдана универсальностью и безопасностью изделий из пластика на основе полипропилена.

Полипропиленовые воздуховоды

Этот материал позволяет делать сварочные соединения, имеющие герметичную прочность до 80% от цельной конструкции.

Основные виды изделий из пластика

1. Круглые воздуховоды (трубы, каналы).
2. Прямоугольные воздуховоды (каналы – короба).
3. Колена круглые.
4. Колена прямоугольные (горизонтальные, вертикальные).
5. Тройники круглые.
6. Соединительные муфты (круглые, прямоугольные).

Круглые воздуховоды имеют оптимальную внутреннюю конструкцию для свободной циркуляции воздуха.

Плавные изгибы не препятствуют потоку воздуха, не аккумулируют загрязнений. Неудобство заключается в необходимости скрывать трубы на стенах устройством декоративных коробов.

Прямоугольные каналы компактнее прилегают к стенам и потолку, легко прячутся в небольших нишах, и даже могут использоваться, как элементы декора.

Вспомогательные элементы

Плоский воздуховод очень удобен в транспортировке за счёт плотной укладки упаковок. При больших объёмах это значительно снижает транспортные расходы и конечную стоимость систем. Кроме того, они позволяют максимально сохранить высоту потолков при монтаже.

Колена служат для угловых соединений воздуховода, а тройники для ответвлений и врезки.

Как рассчитать и выбрать типоразмер

Для расчетов необходимо знать объём воздуха, который будет проходить через вентканал в час. Он зависит от объема помещения и требуемой кратности воздухообмена.

Минимально для качественной циркуляции требуется не менее 3 м³/час на 1 м² площади помещения. Например, для помещения в 16 м² минимальный расход воздуха составляет: Р = 3 м³/час * 16 (м²) = 48 м³/час.

Зная эту норму, далее можно рассчитать поперечную площадь сечения канала по формуле:

П = Р / (3600 * С), где:
• П — поперечная площадь сечения воздуховода, м²
• Р – расход воздуха м³/час
• С – скорость потока воздуха в канале м/сек (обычно от 1,5 до 8 м/сек)
• 3600 – количество секунд в одном часе

В нашем примере расход воздуха составляет 48 м³/час, скорость потока примем среднюю — 4 м/сек (компромисс между шумом и размерами воздушного канала), тогда сечение получается из расчета:

Сечение П = 48 м³/час / (3600 * 4 м/сек) = 0,0033 м² (3300 мм²)

Теперь для круглого воздуховода можно вычислить его диаметр:

Подставив наши данные, получаем диаметр круглого воздуховода не менее 64,83 мм. Из распространенных, ближайший нормируемый типоразмер — 100 мм.

Распространенные размеры

Все выпускаемые размеры стандартизированы. Наиболее распространены размеры, представленные в таблице. Здесь также можно увидеть зависимость диаметра от скорости движения воздушного потока и расхода воздуха.

Зависимость диаметра от сечения и скорости потока воздуха

В помещениях до 50 м² используют круглые воздуховоды ∅100 мм и прямоугольные 60 мм х 120 мм. Если площадь составляет до 100 м², применяют ∅150 мм круглые и 60 мм х 240 мм прямоугольные каналы соответственно. При более сложных схемах целесообразнее обратиться к специалистам для правильного подбора элементов.

Широкий модельный ряд позволяет собрать системы различной производительности и сложности.

Характеристики

Пластиковые вентиляционные короба изготавливаются из синтетических пластмасс на высокотехнологичном оборудовании. Изделия из пластика химически инертны, не разрушаются под действием ультрафиолетовых лучей, стойки к агрессивным средам, не подвержены коррозии, в стандартных условиях срок службы каналов из пластика достигает 50 лет.

Цельная литая конструкция таких коробов исключает утечку воздуха по всей длине системы. При использовании специальных силиконовых смазок для монтажа, герметичность узлов соединения сопоставима со сварочными.

Продукция из пластика отвечает требованиям экологической безопасности, соответствует ГОСТ и СНиП.

По простоте и низкой стоимости проведения аварийных работ каналы из пластика не имеют аналогов. В случае необходимости может быть заменён только повреждённый участок вентиляции без демонтажа всей системы. Скорость замены исключит длительную неработоспособность вентиляции, минимизирует производственные потери.

Широкий ряд типоразмеров комплектующих позволяет производить предварительные расчёты по расходу материалов с точностью до 90% от фактического.

Материал легко режется и обрабатывается электроинструментами бытового назначения.

Монтаж систем вентиляции не требует дополнительного усиления мест крепления, т.к пластик имеет небольшой удельный вес и оптимально жесткую конструкцию. Крепёжные хомуты и фланцы надёжно фиксируют вентиляционные системы самой сложной конфигурации.

Пример монтажа под потолком

Производимые соединительные муфты позволяют делать герметичные переходы разных диаметров и геометрии профиля.

К недостаткам можно отнести хрупкость материала в сравнении с металлическими аналогами, низкую морозостойкость.

Выводы

Универсальность применения и высокие эксплуатационные характеристики элементов ставят материал на вершину признания как гигантами строительной индустрии, так небольшими подразделениями и частными лицами.

Предлагаем также посмотреть видео по теме:

ventilyaciyadom.ru

пластиковые, из кирпича, прямоугольные, плоские, круглые, видео-инструкция по кирпичной кладке вентиляции своими руками, размеры, фото и цена

Ни одно строительство жилого дома не обходится без монтажа и подключения естественной или принудительной системы вентиляции. В многоэтажных домах для удаления отработанного воздуха из жилого помещения в атмосферу, чаще всего применяются встроенные воздуховоды из кирпича или монолитного бетона, которые устанавливаются сразу, в процессе строительства дома. При засорении вентиляционного стояка, или при необходимости переноса воздуховода на другое место, используются новые металлические или пластиковые прямоугольные вентиляционные каналы, предназначенные для внешнего монтажа.

Схема принудительной вентиляции частного жилого дома.

Правила обустройства вентиляционных каналов

При выполнении ремонтных или монтажных работ следует знать, что обустройство новой, или переоборудование действующей системы вентиляции своими руками необходимо выполнять в строгом соответствии с установленными строительными нормами и правилами.

Для того чтобы читателю было проще разобраться с этой несложной задачей, в настоящей статье будет представлен краткий обзор, в котором описаны главные особенности обустройства  магистральных воздуховодов и вентиляционных каналов в частных жилых домах и квартирах.

Схема вентиляции с естественной циркуляцией воздуха.

Разновидности вентиляционных каналов

По своим конструктивным особенностям и по взаимному расположению вентиляционных каналов относительно несущих стен здания все воздуховоды можно условно разделить на несколько типов.

1. Встроенные вентиляционные воздуховоды прямоугольного или квадратного поперечного сечения, как правило, закладываются в несущих стенах здания в процессе его строительства. При их изготовлении чаще всего используется ручная кладка вентиляционных каналов из кирпича, или формирование из специальных железобетонных блоков, предназначенных для монтажа подобных систем.

Готовые бетонные блоки с встроенным вентиляционным каналом.

2. Накладные или подвесные воздуховоды чаще всего представляют собой плоские каналы для вентиляции в виде сборных коробчатых конструкций из листовой оцинкованной стали. Монтаж и подключение подобных систем выполняется после окончания строительных и отделочных работ, а в случае перепланировки помещения — после окончания реконструкции, по специально разработанному техническому проекту.
3. Наружные или другими словами, приставные вентиляционные каналы представляют собой отдельно стоящую строительную конструкцию, которая устанавливается с наружной стороны здания. Такая система может быть изготовлена из кирпича, монолитного бетона, а также сборных металлических труб из оцинкованной или нержавеющей стали.

Утепленные металлические трубы из нержавеющей стали для монтажа вентиляционных систем.

Совет! Воздуховодные каналы в частных жилых домах рекомендуется прокладывать параллельно печному дымоходу, в непосредственной близости от него. Такое расположение, за счет восходящего потока теплого воздуха позволяет существенно увеличить тягу, а соответственно улучшить эффективность работы вентиляционной системы.

Выбор материала

В настоящее время для монтажа воздуховодных каналов предлагается большое количество разнообразных материалов, цена которых может существенно отличаться, однако правильный выбор, главным образом, зависит от конкретных условий строительства и специфики использования того или иного помещения.

1. Встроенные воздуховоды из монолитного бетона отличаются высокой прочностью и долговечностью, просты в обслуживании, а кроме того, при равномерной монолитной заливке, оказывают небольшое сопротивление движению воздушного потока.
2. Полнотелый кирпич обладает похожими эксплуатационными свойствами, однако в большинстве случаев, кирпичная кладка вентиляционных каналов может создавать турбулентные завихрения, что существенно снижает тягу, поэтому ее рекомендуется использовать при монтаже вентиляционных систем с принудительной циркуляцией воздуха.

Кладка воздуховода из полнотелого кирпича.

3. Металлические и пластиковые каналы для вентиляции лишены подобного недостатка, однако они менее прочные, поэтому их нужно оберегать от внешнего механического воздействия. К тому же все металлические изделия (кроме нержавеющей стали) подвержены атмосферной коррозии, поэтому нуждаются в дополнительной защите от влаги, возникающей в результате образования конденсата.
4. Для установки внутрь кирпичной или бетонной стены также используются встроенные воздуховоды из асбоцементной трубы. С точки зрения аэродинамики и эксплуатационных качеств, этот материал является наиболее подходящим для монтажа встроенных вентиляционных систем в процессе строительства кирпичного или монолитного здания.
5. Для монтажа системы вентиляции в ограниченном пространстве, например за подвесными потолками или за стеновыми панелями из гипсокартона, хорошо подходят плоские вентиляционные каналы небольшой толщины, изготовленные из пластика или металла.

Схема монтажа пластикового воздуховода за подвесным потолком.

Совет! При самостоятельном монтаже безнапорной вентиляции с естественной циркуляцией воздуха, рекомендуется использовать круглые пластиковые вентиляционные каналы , поскольку они, благодаря своей форме и гладкой внутренней поверхности, создают минимальное сопротивление движению воздуха.

Самостоятельное изготовление воздуховода

Как уже говорилось выше, для монтажа встроенного воздуховода лучше всего использовать круглую асбоцементную трубу, поэтому далее будет представлена пошаговая инструкция по монтажу подобного вентиляционного канала в несущей стене из кирпичной кладки.

1. Несущую кирпичную стену толщиной в полтора кирпича выкладывать обычным способом до уровня расположения вентиляционного отверстия.
2. В нижней части асбоцементной трубы вырезать переднюю стенку до осевой линии, на высоту 120 мм так, чтобы в ее торце образовалось ступенчатое окно.
3. На верхнюю плоскость кирпичной кладки установить асбоцементную трубу вырезанным окном внутрь помещения, и временно закрепить ее к строительным конструкциям (колонны, балки, потолочное перекрытие) при помощи вязальной проволоки.
4. Продолжить кирпичную кладку тем же способом, устанавливая кирпич на ребро спереди и сзади асбоцементной трубы.
5. Таким образом, нужно вывести верхний торец асбоцементной трубы вместе с окружающим ее кирпичом на уровень, который расположен не ниже верхней части конька кровли.

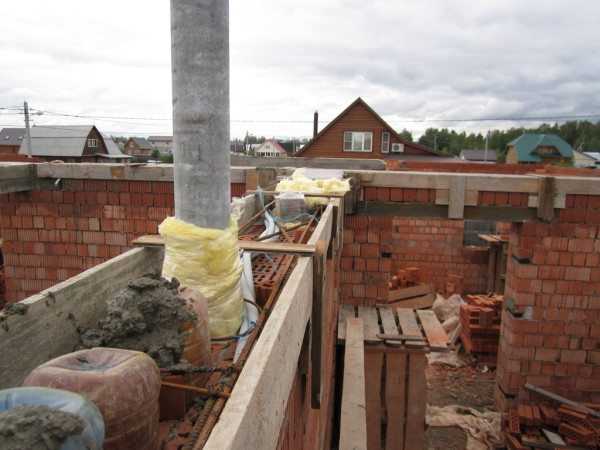

На фото показана установка асбоцементной трубы в несущей кирпичной стене.

Совет! Для подключения горизонтального вентиляционного канала к вертикальному стояку на других этажах, в нужном месте асбоцементной трубы необходимо вырезать прямоугольное или квадратное окно, шириной равной ее диаметру, и высотой не менее 120 мм.

Нормативные технические требования

При самостоятельном выполнении монтажных работ необходимо обязательно соблюдать общепринятые нормы и правила, которые касаются обустройства вентиляционных систем, при этом форма внутреннего сечения и размеры вентиляционных каналов должны строго соответствовать требованиям нормативных документов.

1. Вытяжное вентиляционное отверстие в помещении должно располагаться как можно ближе к потолку, при этом расстояние от верхнего края до потолка должно быть не более 100 мм.
2. При расположении выходного отверстия трубы на кровле не далее 1500 мм от конька крыши, его высота должна находиться как минимум на 500 мм выше конька.
3. Для улучшения естественной тяги, и защиты вертикального стояка от атмосферных осадков его выходное отверстие должно быть оборудовано специальным дефлектором из нержавеющей стали.

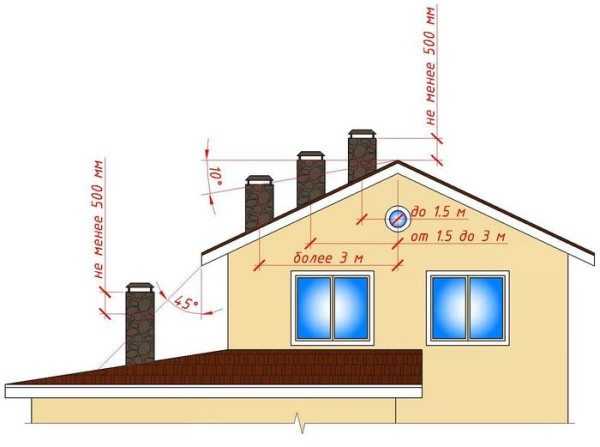

Расположение выходного отверстия вентиляционной трубы относительно конька кровли.

4. Вертикальные стояки с естественной циркуляцией воздуха должны иметь площадь поперечного сечения не менее 140-180 см², что примерно соответствует диаметру трубы 120-150 мм.
5. Площадь поперечного сечения вертикальных стояков с принудительной циркуляцией воздуха должна быть не менее 90-130 см², что соответствует диаметру круглой трубы 100-130 мм.
6. Все вертикальные и горизонтальные вентиляционные каналы, которые проходят по лестничным клеткам, чердакам, или другим неотапливаемым помещениям, должны иметь теплоизоляцию из листового пенополистирола или минеральной ваты, толщиной не менее 50 мм.
7. Для обеспечения нормальной тяги, в системах с естественной или принудительной циркуляцией воздуха, все соединения должны быть абсолютно герметичными, и не иметь следов видимых повреждений.

Ветро и влагозащитный дефлектор из нержавеющей стали.

Заключение

Независимо от выбранного материала и технологии изготовления, все воздуховоды и вентиляционные каналы по СНиПу 2.04.05-91 «Отопление, вентиляция и кондиционирование» должны в полной мере соответствовать техническим характеристикам, указанным в этом нормативном документе.

Чтобы получить более подробную информацию по данному вопросу, можно посмотреть видео в этой статье или почитать соответствующую нормативно-техническую документацию на нашем сайте.

gidroguru.com

Пластиковые воздуховоды для вентиляции — советы по использованию!

Недорогой альтернативой жестким оцинкованным воздуховодам являются пластиковые воздуховоды для вентиляции приточного, вытяжного, комбинированного типа. Для упрощения интеграции инженерных систем в интерьеры, силовые каркасы зданий производители выпускают полимерные воздуховоды разных сечений, размеров.

Пластиковые воздуховоды и фитинги для вентиляции

Содержание статьи

Видео: применение пластиковых воздуховодов



Обзор и характеристики пластиковых воздуховодов, плюсы и минусы

Запрещено использовать пластиковые воздуховоды для вентиляции в вытяжках нагревательных приборов. Других ограничений не существует. Существуют круглые, прямоугольные, овальные, квадратные короба из материалов:

• ПВДФ – кислотостойкий фторопласт для температурных режимов – 40 – + 140 градусов;

Фторопластовые вентиляционные короба

• ПВХ – термостойкий винил (в пределах +180 градусов), жесткие гладкие трубы любого сечения и гибкая гофра;

Полимерные ПВХ трубы и фитинги

• ПЭНД (ПНД) – гибкий полиэтилен, не обладающий специальными свойствами;

Полиэтиленовые трубы и фитинги ПНД

• ПП – химостойкий пропилен инертен к кислотам, органике, щелочным растворам.

Пропиленовые фасонные части

Независимо от материала, поперечного сечения, все полимерные воздуховоды комплектуются фитингами, доборными элементами. Наращиваются трубы раструбами, присоединяются к вентиляторам, калориферам фланцами с уплотнительными прокладками.

Фасонные части пластиковых воздуховодов

Прямоугольные пластиковые воздуховоды для вентиляции имеют стандартные типоразмеры практически у всех производителей для любых нужд. Сечение круглых воздуховодов также представлено в самом широком диапазоне от 100 до 1250 мм.

Пример типоразмерного ряда прямоугольных пластиковых воздуховодов для вентиляции

Пример типоразмеров воздуховодов круглого сечения

Устройство вентиляции из пластика

Для частных жилищ достаточно одинарной смены всего объема воздуха в помещениях ежечасно. Поэтому необходимы пластиковые воздуховоды для вентиляции такого сечения, чтобы при естественной тяге или при помощи вентиляторов обеспечить это условие либо подать/удалить из комнаты 30 кубов ежечасно для каждого члена семьи.

Нормы воздухообмена для разных типов помещений

При этом следует исключить сквозняки, сохранить скорость потока в самом помещении в пределах 0,5 м/с.

Зависимость расхода и скорости воздуха от сечения воздуховода

Естественная вентиляция

Без дополнительных затрат обустраивается только естественная вентиляция, по умолчанию присутствующая в квартирах многоэтажных зданий:

• оконные блоки жилых комнат оснащаются приточными клапанами;
• в несущих внутренних стенах кухни скрывается шахта вентканала, выходящая над кровлей;
• поступивший из оконных клапанов воздух проветривает помещение, устремляется в зону разряженного давления (на кухню), вентилируя попутно коридор.

Схема естественной вентиляции дома

В коттеджах про вентканалы забывают или используются материалы, технологии строительства, не позволяющие провести вентканалы в несущих внутренних стенах. Например в венцах сруба невозможно прорубить сплошные вертикальные каналы. Толщина СИП-панелей меньше, чем сечение воздуховодов.

Поэтому проектируется бюджетная естественная вентиляция, осуществляется закупка и монтаж пластиковых воздуховодов для вентиляции и соединительных, специальных фитингов. Примерная схема разводки воздуховодов из полимера приведена на нижней схеме.

Вариант разводки полимерных коробов для обеспечения естественной вентиляции

Приточная система

В малоэтажной застройке в чистом виде приточные вентканалы применяются очень редко. Комнат в здании мало, рабочая площадь каждой из них невелика, объемы воздухообмена незначительны. Поэтому по мере необходимости в наружные стены врезаются приточные вентиляторы, внутри кухни создается встраиваемый вентканал или сборная конструкция из полимерных коробов.

Пример разводки пластиковых труб приточной вентсистемы

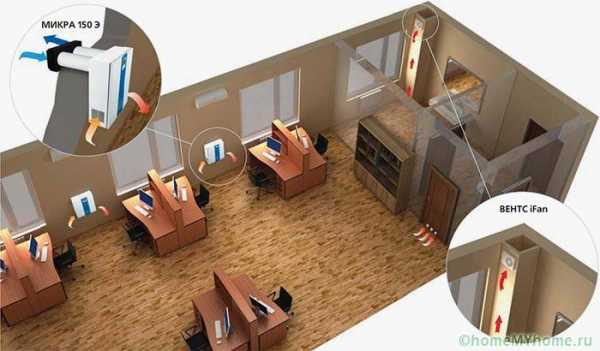

Врезка в стену приточно-вытяжной установки

Чаще встречается рекуперативная вентиляция в частном доме из пластиковых труб, внутри которой холодный поступающий в коттедж воздух подогревается выходящими теплыми потоками. Эта система относится к приточно-вытяжным, однако ошибочно называется некоторыми индивидуальными застройщиками, как вытяжная.

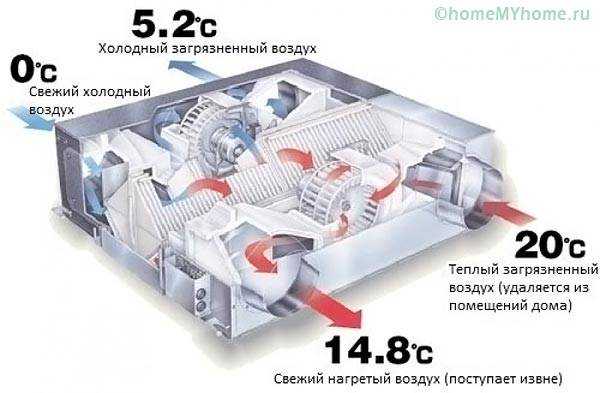

Приточно-вытяжная вентиляция с рекуператором

Вытяжная система

Вытяжка требуется чаще, так как каналы естественной вентиляции часто не справляются с объемами воздуха. Либо в кухнях монтируются отдельные вытяжки над плитами, от которых нужно протянуть трубы выше конька.

Воздуховоды, выведенные на кровлю

Производительность естественной вентсистемы можно повысить за счет установки осевого или центробежного вентилятора. При этом необходимо учесть:

• вытяжная вентиляция из пластиковых труб своими руками создает зону разряженного давления;
• в отсутствие принудительной подачи приточного воздуха возникают сквозняки.

Пластиковая вытяжная вентиляция с осевым вентилятором

Поэтому необходимо проектирование и расчет оборудования, сечений воздуховодов. Кроме того, с отработанным влажным воздухом из дома удаляется тепло. Поэтому системы рекуперации предпочтительнее приточных, вытяжных вентсистем.

Варианты прокладки пластиковых вытяжных воздуховодов

Калькулятор расчета необходимого диаметра воздуховода по объему помещения и производительности вытяжки

Советы и рекомендации

Основными нюансами сооружения вентсистем из полимерных труб являются:

• обработка коробов, фитингов, доборных элементов антистатиком перед монтажом позволит снизить эксплуатационный бюджет, пыль не будет задерживаться в каналах, ее не нужно убирать;
• при составлении сметы нужен запас фитингов, метраж коробов, крепежные хомуты, кронштейны рекомендуется закупать на 15% больше;
• гибкие гофры должны монтироваться без запаса, чтобы труба не растягивалась в процессе эксплуатации, изменяя сечение, повышая сопротивление внутри системы;

Пластиковая ПВХ гофра для вентсистемы

• прямоугольные короба минимально снижают высоту подвесных, натяжных, уровневых потолков, однако могут шуметь во время эксплуатации, повышают сопротивление потоку по умолчанию.

Полезная информация! Фановая труба, являющаяся продолжением канализации, необходимая для отвода газов, получившихся при разложении нечистот анаэробными бактериями, к системам вентиляции не относится. Ее собирают из канализационных ПВХ труб, пропускают через кровлю или монтируют на ее оголовке внутри дома вакуумный клапан, позволяющий сбрасывать давление в системе водоотведения жилища.

Видео: вентиляция в доме с помощью пластиковых воздуховодов

Таким образом, полимерные короба и трубы удобнее для самостоятельного изготовления вентсистем, чем оцинковка, нержавейка. Герметичность соединений обеспечивается раструбами, уплотнителями фланцев. Воздуховоды практически бесшумны, не собирают пыль после соответствующей обработки.

Видео: вентиляция в доме с помощью пластиковых воздуховодов



Понравилась статья?
Сохраните, чтобы не потерять!

Загрузка…

homemyhome.ru

Как правильно выбрать и установить необходимый воздуховод для вытяжки

Содержание статьи

Воздуховод, устанавливаемый для кухонной вытяжки, необходим для вывода отработанного воздуха. Он позволяет не допустить оседание жира, примесей на кухне, выводит все запахи, образующиеся при приготовлении еды. Для того чтобы воздуховод, предназначенный для вытяжки, работал наиболее эффективно, требуется правильно его выбрать и установить.

Воздуховод для кухни

Вернуться к содержанию ↑

Разновидности вентиляционных конструкций

Воздуховод, предназначенный для кухонной вытяжки, классифицируется по форме, материалу, из которого он выполнен, конфигурации. По формам различают:

• Круглый тип конструкции;
• Прямоугольный;
• Овальный.

По материалу, используемому при изготовлении:

• Металлические;
• Пластиковые.

По конфигурации различают:

• Жесткие;
• Гибкие изделия.

Конструкции также имеют разный диаметр и длину. Каждый воздуховод имеет свои недостатки, свои сильные стороны. Выбор конкретного варианта для кухонной вытяжки зависит от типа помещения:

• Воздуховод круглого сечения для вытяжки будет уместен только на кухне с высокими потолками, так как он имеет довольно большие габариты;
• Прямоугольный воздуховод можно устанавливать и в помещениях с низким потолком;
• Плоский тип воздуховода является самым незаметным и экономичным в плане пространства.

Воздуховод для вытяжки

Для установки круглых конструкций на прямоугольные отверстия, характерные для вытяжки, потребуются переходники. Однако они не понадобятся, если вы выбрали гофрированный воздуховод. Для того чтобы его установить не нужен также монтаж колена.

Нужно обратить внимание на диаметр воздуховода. Это значение не должно быть меньше, чем диаметр отверстия решетки вентиляции и вытяжки. Если не соблюдать это правило, то сопротивление в трубе повысится, а мощность воздушного потока снизится. Кроме того, если диаметр не совпадает, это чревато повышением уровня шума, удвоенной нагрузкой, что может быстро вывести систему из строя. Лучше всего, если диаметр воздуховода и вытяжки будут совпадать.

Не меньше, чем диаметр, важна длина воздуховода. Оптимальный показатель – 3 метра. Если изделие будет длиннее, значительно упадет производительность. Важен не только диаметр, но и конструкция воздуховода. Изделие нужно установить под тупым углом. Не следует допускать сгибов, превышающих 90 градусов, так как это ведет к потере производительности. Для того чтобы не допустить обратное движение воздушного потока, имеет смысл установить обратный клапан.

Вернуться к содержанию ↑

Преимущества и недостатки материалов конструкций

Пластиковые конструкции для вытяжки на кухне могут быть как круглыми, так и прямоугольными. К ним обычно приобретаются Г-образные переходники. Сделать систему более герметичной поможет герметик. Преимущества, которые имеет воздуховод из пластика:

• Низкий уровень шума;
• Отсутствие зазоров, куда набивается грязь;
• Низкое сопротивление;
• Небольшой вес, что делает более простыми монтаж и транспортировку.

Пластиковый воздуховод для кухни

Устанавливают воздуховоды гофрированного типа для вытяжек на кухне с помощью хомутов и фитингов.

При монтаже важно растянуть трубу, в ином случае складки будут способствовать повышению уровня шума.

Преимущества гофрированного воздуховода:

• Простота установки;
• Не требуются переходники;
• Демократичная стоимость.

Выбор изделия во многом зависит от типа помещения.

Вернуться к содержанию ↑

Основные правила и нюансы монтажа

Правила установки разнятся в зависимости от того, из какого материала выполнен воздуховод:

• Гофрированные. Это самый простой тип установки. Продается гофра из алюминия кусками, которые можно растянуть. Гибкость обеспечивает широкие возможности для выполнения самых разных изгибов. Хомуты, которые есть с двух сторон гофра, следует соединить с элементами вытяжки и вентиляционной решетки на кухне. Все это можно выполнить при помощи домашнего инструмента;
• Пластиковые. И в этом случае установка очень проста. Воздуховод можно распилить подручной ножовкой, быстро собрать. Для повышения изоляции системы применяется клей герметик. Специальные переходники позволят соединить изделия с круглым и прямоугольным сечением, если это требуется;
• Металлические. Монтаж таких изделий более сложен. Собираются они внахлест. Для герметичности соединения обрабатываются клеевыми составами. Для вставки крепежей нужно сделать отверстие в стенках, однако, если вас устроит небольшая прочность, можно крепить элементы с помощью герметика.

Металлический воздуховод для кухни

Чтобы воздуховод не сильно бросался в глаза в кухне, можно закрыть его подвесными шкафами, если конструкция вертикальная. Если же она горизонтальная, можно подвесить изделия прямо на верхнюю часть мебели. Это позволит скрыть конструкцию. Однако для маскировки часто применяются и другие схемы.

Вернуться к содержанию ↑

Способы маскировки вентиляционных каналов

Сделать воздуховод менее заметным можно при помощи следующих методов:

• Трубу можно спрятать в специальном коробе или за низким уровнем потолка в том случае, если у вас двухуровневый или подвесной потолок;
• Можно купить декоративный короб из пластика. Его формы и размеры могут быть совершенно разные. К примеру, можно найти коробы с встроенными точеными светильниками, что будет очень кстати в кухне. Этот способ подходит для любой трубы, каким бы ни был ее диаметр;
• Можно приобрести встраиваемую вытяжку, которая устанавливается в мебель. В этом случае и конструкции будут скрыты за мебелью;
• Самый простой способ – декорирование изделия. Для такого метода маскировки вам понадобится совсем мало средств и много фантазии. Трубу можно выкрасить в цвет, гармонирующий с общим дизайном. Ее также можно задекорировать при помощи различных материалов, оклеить обоями.

Маскировка воздуховода

Воздуховоды покупаются обычно одновременно с вытяжкой. В магазинах можно найти даже комплекты, которые сочетаются друг с другом. И конструкция, и оборудование, в этом случае, выполнены в одном цвете, в аналогичном дизайне. При приобретении комплекта вам не придется думать о маскировке трубы.

Однако вы можете приобрести изделие и отдельно. При этом также следует учитывать параметры вытяжки. В частности, тип ее отверстия. Отверстие трубы и устройство должны совпадать друг с другом и по форме, и по размерам. В ином случае, система будет хуже работать и прослужит вам меньше.

Вернуться к содержанию ↑

Установка воздуховода для кухонной вытяжки

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

vseotrubax.com
