как правильно установить на мойку на кухне, сделать монтаж или ремонт.

Качественная работа домашней системы водопровода зависит в том числе и от такого важного элемента, как сифон. Он имеет особую конструкцию, которая не позволяет проникать в жилые помещения дома неприятным запахам и шумам из канализации. Эффект «затвора» обеспечивает специальная заглушка из воды.

Учитывая роль, которую играет сифон, очень важно правильно подобрать модель этого сантехнического изделия. Для этого нужно учитывать его конструкцию, материал и прочие характеристики, которые непосредственно образом определяют надёжность и срок службы изделия.

Типы сифонов и их особенности

На сегодняшний день в магазинах сантехники предлагаются различные модели сифонов для кухонных моек, которые отличаются друг от друга различными характеристиками. Из-за этого не всегда потребителю удаётся сразу подобрать для себя подходящую модель.

В зависимости от конструкции для установки под раковину можно выбрать один из приведённых ниже вариантов сифонов.

Гофрированные сифоны . Эта модель имеет наиболее простую конструкцию из всех доступных на сегодняшний день сифонов. Она выглядит как складчатая пластиковая труба на изогнутом каркасе. С одной стороны трубы расположен выпуск, необходимый для удаления воды из раковины, а с другой - переходник, который соединяется с системой канализации.

Преимуществом этой конструкции является простота установки , поэтому эту работу можно выполнить, даже не обладая специальными навыками и инструментами. Ещё одним плюсом этой конструкции является гибкость каркаса, что позволяет установить сифон для раковины с гофрой в любом месте.

Иногда в квартире мойка на кухне установлена с некоторыми отклонениями. В этом случае подключить гофрированный сифон будет очень просто. Ещё многие потребители отмечают низкую стоимость этой модели.

Однако, есть у неё недостаток, который связан со сложностями при очистке . В случае появления в сифоне пробки, то прочистить его с помощью обычного тубуса не получится. Восстановить нормальную работу можно только при условии демонтажа всей конструкции и удаления по всей длине системы заторов.

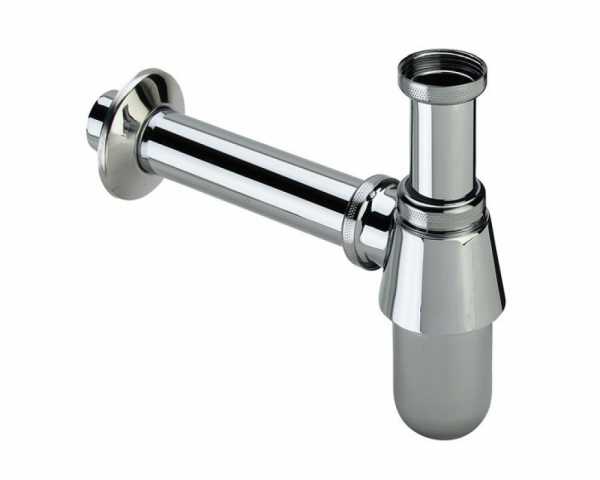

Бутылочные сифоны

Чаще всего этот тип конструкции используется на кухне. В этих устройствах гидрозатвор находится в самом низу и напоминает собой бутылку. Эти сантехнические изделия обладают прямо противоположными плюсами и минусами по сравнению с гофрированными моделями.

В процессе эксплуатации бутылочного сифона возникают большие трудности во время его установки или демонтажа. Однако, если потребуется прочистить засор, то особых проблем у владельца не возникнет.

Ещё одним положительным качеством изделий этого типа следует назвать возможность подключения дополнительного оборудования, для чего потребуются специальные соединительные элементы - тройники или разделители. Эта особенность делает бутылочные сифоны для двойной раковины идеальным решением.

Многие потребители обращают внимание на наличие такого полезного качества у сифона бутылочного типа, как наличие перелива . Это приспособление необходимо для контроля уровня воды в чаше мойки. В случае возникновения засора в трубе сифон для мойки с переливом не позволит воде вылиться через край раковины и тем самым предотвратит затопление.

Трубные конструкции

Эти изделия выполнены в виде жёсткой изогнутой трубы, которая может иметь разборный или неразборный вариант исполнения. Из недостатков стоит отметить

жёсткость конструкции , что вынуждает очень тщательно совмещать выходные отверстия раковины и слива в канализацию.

Трубные изделия одновременно оснащены водным раствором и переливом . Так что, если монтаж мойки был выполнен по всем правилам, то вы можете подключить к ней трубный сифон. Для выбора подходящей модели сифона на кухню необходимо учитывать множество критериев: местонахождение раковины относительно выхода в канализацию, финансовые возможности и др.

А также специалисты выделяют и дополнительный тип сифонов - скрытый . Фактически он является тем же бутылочным вариантом, однако, здесь имеются свои особенности. Бутылка при этом варианте встраивается в стену.

Однако, стоит эта версия дороже остальных моделей, поскольку с её помощью экономятся дополнительные метры на кухне и появляется возможность замаскировать инженерные коммуникации . Если достаточно средств на покупку сифона и есть желание похвастаться хорошим вкусом перед гостями - скрытая модель вас более чем устроит по своим характеристикам.

Дополнительные элементы сифона

В продаже встречаются специальные модели сифонов, которые могут быть оснащены дополнительными конструктивными элементами:

Если вы хотите приобрести для кухни наиболее функциональную модель, то вам следует выбрать изделие с обеими вышеназванными функциями . Так, вы сможете не только избежать затопления, если вдруг из-за накопившейся в раковине посуды излив, будет перекрыт, но и сумеете без проблем подключить специальную технику - посудомоечную или стиральную машину.

Выбор материала изготовления сифона

Большинство предлагаемых сегодня в магазинах моделей изготавливаются из металла и пластика. Эти модели отличаются друг от друга своими особенностями, преимуществами и недостатками.

Пластиковые конструкции ценятся потребителями из-за доступной цены, тем более, если речь идёт о моделях, выполненных из полиэтилена. Чаще всего они имеют простое устройство и минимальное количество соединений. Более дорогими в этой категории считаются конструкции из полипропилена, однако, это неудивительно, учитывая их увеличенную прочность и длительный срок службы.

Ещё положительным качеством полипропилена следует назвать повышенную устойчивость

к высоким температурам. Из-за него специалисты советуют выбирать эти изделия владельцам, которые планируют подключать стиральную машину с функцией кипячения.

В процессе эксплуатации пластикового изделия может возникнуть такая неприятность, как течь. Однако, эту проблему довольно легко решить, если подтянуть резьбовые соединения.

Металлические сифоны для кухонной раковины являются более дорогим предложением в отличие от полимерных моделей. Подобная разница в цене объясняется увеличенным сроком службы. Чаще всего металлические изделия выполняются из бронзы или латуни. Их преимуществом является не подверженность процессам окисления, а также коррозии.

Альтернативой

gettarget.ru

Как заменить либо отремонтировать слив раковины

Что ж, даже такой, казалось бы, вечный элемент, как слив раковины, тоже может сломаться и потребовать замены. А казалось бы, ведь обычная дырка, чему ж там ломаться-то?

Но течение времени неумолимо, и как любая сантехника, слив тоже уязвим перед поломками.

Разновидности слива

Вообще, существуют различные типы слива. Один из самых распространенных в Европе и США вариантов – это слив, который крепится с помощью большой запорной гайки. Это достаточно старый метод крепления, поэтому он встречается в домах, построенных более 15 лет назад.

Такой слив крепится с помощью фиксирующей гайки. В качестве уплотнителя используется мастика для сантехники.

  1. Раковина.
  2. Корпус слива.
  3. Замажьте сантехнической мастикой.
  4. Резиновая прокладка.
  5. Металлическая шайба.
  6. Запорная гайка.
  7. Переходник.
  8. Гайка, что накручивается на корпус слива.
  9. Хвостовик.

Пластиковые трубы для слива, расположенные под раковиной. Такая конструкция прослужит много лет и ей не страшна ржавчина.

Трубы для слива с двух раковин, с подключенным кабелем для посудомоечной машины. И снова царство пластика.

Конечно, это старый вариант слива, но все еще достаточно популярный. Еще один старый вариант – это фиксирующая накладка, что крепится с помощью гайки.

Старый вариант крепления слива с использованием фиксирующей накладки и гаек. Требует использования резиновых прокладок и сантехнической мастики там, где слив граничит с раковиной.

  1. Раковина.
  2. Корпус слива.
  3. Замажьте сантехнической мастикой.
  4. Резиновая прокладка.
  5. Плоская железная шайба.
  6. Выступы.
  7. Пазы в накладке.
  8. Крепежная накладка.
  9. Винты.
  10. Чтобы прикрепить крепежную накладку к корпусу слива пазы накладки надеваются на выступы, после чего затягиваются винты.
  11. Переходник.
  12. Гайка.
  13. Хвостовик.

Современные варианты слива представляют собой простую накладную чашку с предельно простой конструкцией.

Конструкция современного слива для раковины. Мастика для сантехники также не помешает.

  1. Корпус слива.
  2. Сантехническая мастика.
  3. Раковина.
  4. Прокладка.
  5. Чашечная накладка.
  6. Запорная гайка.
  7. Шайба хвостовика.
  8. Хвостовик.
  9. Гайка для крепления хвостовика к корпусу слива.

Подключение труб для слива раковины проходит в 4 простых этапа.

Два варианта слива раковины — с подъемной крышкой и перфорированной поверхностью.

Какой бы вариант слива вами не использовался, время неумолимо приводит к тому, что рано или поздно слив начинает протекать. Утечка происходит в том месте, где слив крепится к раковине. Отремонтировать слив достаточно просто.

Устраняем утечку в сливе раковины

Избавиться от утечки несложно, но предварительно слив нужно вынуть.

В первую очередь, открутите гайку, которой крепится хвостовик слива.

Чтобы снять слив с накладкой достаточно открутить фиксирующую гайку с помощью трубного ключа или плоскогубцев.

  1. Открутите гайку, которая закрепляет хвостовик.
  2. Открутите запорную гайку чашки слива.
  3. Используйте трубный ключ либо плоскогубцы.
  4. Шайба.
  5. Дно раковины.
  6. Накладка чашки.
  7. Открутите гайку.
  8. Гайка хвостовика.
  9. Хвостовик.
  10. Открутите или закрутите хвостовик.

Трубный ключ — незаменимый инструмент, позволяющий демонтировать слив раковины.

Открутите гайку, фиксирующую слив либо крепежный винт. Если слив имеет конструкцию с чашечкой, не обойтись без трубного ключа либо плоскогубцев. Когда гайка имеет слишком большой диаметр, то повернуть ее можно, подложив кусочек дерева или зубило и плавно ударяя молотком. Не перестарайтесь и помните, что гайка откручивается против часовой стрелки.

Такой слив фиксируется гайкой чрезвычайно большого размера. Нередко открутить ее можно только используя отвертку (еще лучше – зубило) и молоток. Впрочем, трубный ключ тоже должен сработать, если как следует поднапрячься.

  1. Металлическая шайба.
  2. Резиновая прокладка.
  3. Гайка для крепления слива.
  4. Зубило или отвертка.
  5. Чтобы открутить гайку, вращайте ее против часовой стрелки.
  6. Гайка.
  7. Открутите гайку для крепления хвостовика.
  8. Хвостовик.
  9. Р-образный затвор.

Нередко вместе с гайкой вращается весь слив. Его нужно зафиксировать на месте с помощью деревянного бруска, который можно вставить между стеной и гайкой. Теперь последовательно выполните следующие действия.

  1. Когда гайка или винт откручены, дальше все просто. Снимаем прокладку из резины и металлическую шайбу.
  2. Теперь вынимаем сам слив из раковины.
  3. Тщательно очистите его от минеральных отложений и старой мастики.
  4. Нанесите на место, где устанавливается слив, слой свежей мастики. Теперь прижмите слив к ней.
  5. Опять установите прокладку и шайбу. Иногда, если они сильно износились, их лучше поменять.
  6. Закрутите фиксирующую гайку либо крепежный винт.
  7. Почистите остатки мастики в раковине, чтобы слив выглядел красиво и аккуратно.

Прежде чем закручивать крепежный винт обратно, не забудьте воспользоваться уплотнительной лентой, намотав ее на резьбу крепления хвостовика.

Готово – теперь слив протекать не будет.

Ремонт крышки слива раковины

Как правило, слив в наших раковинах закрывается обычной пластиковой пробкой, которая не дает попадать в трубу всякому мусору и пищевым отходам.

Однако, в США и Европе часто встречаются раковины, где слив закрыт специальной подъемной крышкой. Открывается она нажатием на рычаг, что расположен рядом с вентилями крана.

Вот так выглядит механизм для подъема крышки слива раковины. Уровень подъема крышки можно регулировать в достаточно широких пределах.

  1. Для регулировки открутите винт и переместите рычаг.
  2. Для регулировки сожмите зажим и переместите рычаг.
  3. Раковина.
  4. Крышка слива.
  5. Гайка шарнира.
  6. Шарнирный рычаг.
  7. Подъемный рычаг.
  8. Регулировочный винт.
  9. Хомут подъемного рычага.
  10. Пружинный зажим.

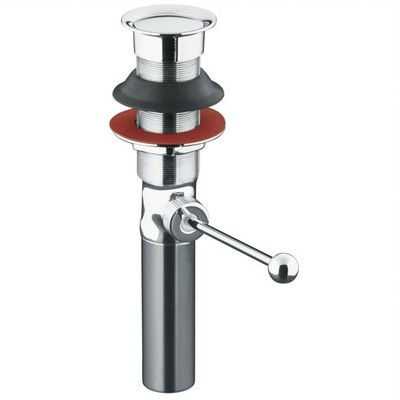

Пример типичного слива раковины, оснащенного рычагом, позволяющим удобно поднять ее крышку.

Механизм, обеспечивающий подъем крышки, как правило, монтируется за раковиной. Подъемный рычаг посредством соответствующего хомута подсоединен к винту регулировки. При этом подъемный рычаг управляется посредством шарнирного рычага через пружину. Нажатие на шарнирный рычаг и обеспечивает подъем крышки слива.

Высотой подъема можно управлять, для его используется винт регулировки. Если его ослабить, достаточно перемести хомут вверх либо вниз и выбрать то положение крышки, что вам нужно, после чего зафиксируется винт.

Иногда крышка крепится непосредственно на шарнирном рычаге, а порой она просто лежит себе на сливе.

Крышки для слива раковины бывают самых различных типов.

  1. Поверните и поднимите крышку, чтобы ее снять.
  2. Потяните за шарнирный рычаг и поднимите крышку.
  3. Поднимите шарнирный рычаг и снимите крышку.
  4. Наклоните и поверните при подъеме.
  5. Железная крышка.
  6. Прокладка.
  7. Шарнирный рычаг.

Если крышка ничем не зафиксирована, то для чистки ее можно элементарно вынуть. У некоторых крышек есть специальный крюк, которым она соединяется с шарнирным рычагом. Чтобы снять такую крышку, ее достаточно повернуть.

В других моделях рычаг проходит непосредственно через саму крышку, поэтому снять ее можно, только открутив фиксирующую гайку шарнирного рычага и вытащив рычаг из крышки. Когда же будете закручивать гайку обратно, не забудьте воспользоваться уплотнительной мастикой либо лентой.

Регулировка крышки слива раковины

Как мы уже рассказывали в предыдущей статье, во многих раковинах используются не обычные вставные, а специальные подъемные крышки.

Поднять такую крышку очень просто – достаточно нажать на рычаг, расположенный рядом с вентилями смесителя. Сам процесс подъема и опускания крышки осуществляется через пружинный механизм, спрятанный под раковиной.

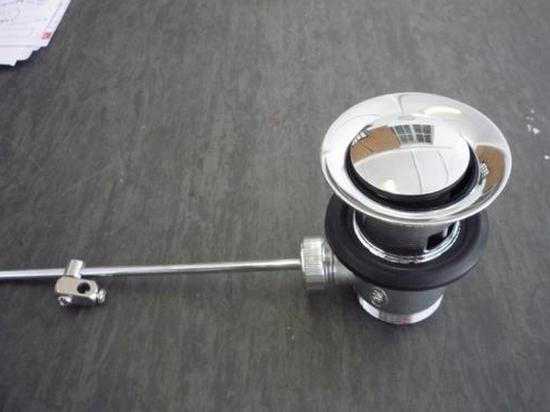

Хромированная крышка слива с рычагом для раковины.

Большое распространение получили так называемые плунжерные механизмы, когда рычаг поворачивается на шарнире и, тем самым, сдвигает подъемный рычаг вверх либо вниз. На конце этого подъемного рычага расположен грузик, закрывающий слив.

Рычажная конструкция крышки слива.

  1. Прокладка.
  2. Накладка, расположенная на сливе переливной трубы.
  3. Натяжная пружина.
  4. Крышка закрыта.
  5. Крышка открыта.
  6. Перелив.
  7. Прокладка.
  8. Резьба для изменения местоположения рычага.
  9. Подъемный рычаг.
  10. Первая гайка.
  11. Стенка ванны.
  12. Пластиковый элемент с гайками.
  13. Вторая гайка.
  14. Переливная труба.
  15. Слив.
  16. Плунжер.
  17. Пластиковый элемент с резьбой.
  18. Отверстие слива.
  19. Гайки.
  20. Седло плунжера, при блокировании которого перекрывается вода.
  21. К ловушке, что находится под полом.

Часть механизма для подъема крышки слива, расположенного под раковиной.

Как правило, груз должен полностью закрывать слив. Однако если вода все равно при этом вытекает, следовательно, отверстие для грузика сильно засорилось. Очистить его совсем не сложно.

Видео по установке смесителя на раковину

Одним сливом дело не обходится — безусловно, раковине требуется кран, он же смеситель. В этом видео весьма подробно рассматривается вопрос установки крана на кухне своими руками.

Как очистить сливное отверстие

Чистке нередко подвергается как самое отверстие, так и грузик, блокирующий слив. Посмотрим, как это можно сделать.

  1. Открутите все винты у сливного отверстия в раковине.
  2. Выньте весь плунжерный механизм из трубы.
  3. Грузик надо как следует почистить, положив его на время в яблочный или обычный уксус.
  4. Сам же слив просто промывается водой.
  5. Теперь плунжерный механизм вставьте на место.
  6. Закрепите винтами сливное отверстие.

Чистим механизм поднятия крышки.

  1. Открутите накладку переливного отверстия с ванны.
  2. Вытащите подъемный рычаг и плунжер из отверстия переливной трубы.
  3. Подъемный рычаг с резьбой.
  4. Плунжер.

Нередко вода протекает в сливное отверстие по той причине, что грузик в закрытой позиции не дотягивается до сливного отверстия. Решить эту проблему можно, удлинив подъемный рычаг. Особенно химичить не надо, поскольку возможность удлинения рычага предусмотрена на нем самом. Достаточно открутить гайки и переместить пластиковую часть рычага в нужное положение.

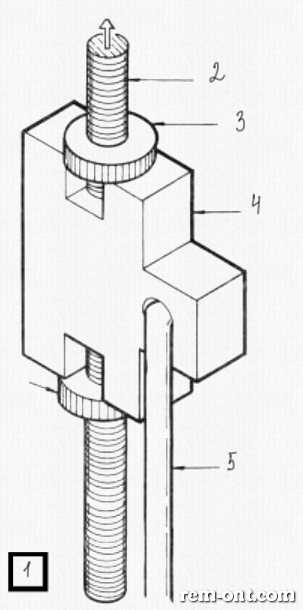

Как отрегулировать длину подъемного рычага в механизме для подъема крышки слива.

  1. Чтобы уменьшить длину, переместите гайку вверх, передвиньте пластиковый элемент и переместите вверх вторую гайку. Для удлинения рычага все те же действия выполняются в обратном порядке.
  2. Подъемный рычаг, который ведет к шарнирному рычагу и снабжен резьбой.
  3. Первая гайка.
  4. Пластиковый элемент.
  5. Рычаг к плунжеру.

Есть, безусловно, подъемные рычаги иных конструкций, однако, метод изменения длины рычага остается примерно одинаковым.

Схема подъемного механизма для слива

Что касается подъемного механизма, который используется для поднятия крышки слива, он показан на следующем чертеже.

При повороте ручки происходит сжатие пружины, после чего открывается отверстие слива. В противном случае, пружина высвобождается, и крышка открывается, блокируя слив. Конкретный механизм может отличаться, но общий принцип работы механизма остается неизменным.

  1. Для открытия или закрытия крышки слива используется поворотная ручка.
  2. Поверните ручку.
  3. Вид сзади.
  4. Вид спереди.
  5. Прокладка.
  6. Накладка для переливной трубы.
  7. Ручка.
  8. Серьга.
  9. Переливная труба.
  10. Пружина.
  11. Подъемный рычаг.
  12. Стенка трубы.
  13. Крышка слива.
  14. Уплотнительное кольцо.
  15. Фланец.
  16. Слив.
  17. Рычаг качения.
  18. Гайки.
  19. К затвору, который находится под полом.

Как правило, нижняя часть подъемного рычага представляет собой пружину. При этом ручка, с помощью которой управляется фиксатор крышки, взаимодействует с подъемным рычагом. На конце этого рычага находится пружина, которая соприкасается с еще одним качающимся рычагом.

При повороте ручки рычаг давит на пружину, и крышка поднимается, открывая слив. Стоит повернуть ручку в другом направлении и с пружины уходит давление, в результате чего крышка «автоматически» закрывается. Устройство, прямо скажем, весьма примитивное, зато действенное.

Механизм рычага также можно, при желании, очистить. Кроме того, нередко крышка для слива раковины оснащена уплотнительной резинкой, которая быстро изнашивается и также требует замены.

Если поднять крышку, то качающийся рычаг несложно вытянуть наружу. Чтобы поставить его обратно, нужно аккуратно повернуть рычаг так, чтобы он зашел в горизонтальную плоскость сливной трубы.

  1. Рычаг вынимается вверх и вбок, вставляется аналогичным же образом.
  2. Крышка.
  3. Фланец.
  4. Слив.

Чтобы достать рычаги, нужно открутить крепежные винты в нужных местах. Затем эти рычаги легко вынимаются, подобно тому, как можно достать плунжерный механизм. Чтобы изменить силу, с которой пружина давит на рычаг, достаточно поменять длину подъемного рычага. Чтобы это сделать, нужно повернуть гайку, которой крепится пружина. В результате, крышка плотно закроет отверстие слива и никаких вам протечек.

Не забывайте очистить все детали механизма с использованием обычного столового или яблочного уксуса, который прекрасно растворяет минеральные отложения. Все рычаги должны перемещаться плавно и без проблем.

Крышка для сливного отверстия с пружиной

Продолжая разговор о подъемных крышках для слива раковины, скажем несколько слов и о такой их разновидности, как пружинные крышки.

Такая крышка работает очень просто и удобно. Чтобы ее открыть, достаточно просто нажать сверху. При этом не понадобится использовать сложные рычажные механизмы, которые весьма непросто ремонтировать.

Пружинная крышка отличается на удивление простой конструкцией, без необходимости использования рычагов и других механизмов.

  1. Крышка закрыта.
  2. Крышка открыта.
  3. Нажмите, чтобы закрыть крышку.
  4. Шайба прокладка.
  5. Круглая крышка слива.
  6. Пружинный механизм.
  7. Круглая пластиковая трубка.
  8. Нажмите, чтобы открыть крышку.
  9. Механизм для подъема крышки.
  10. Течение воды.
  11. Пружинный механизм.
  12. Круглая трубка из пластика.

Дизайнерская крышка слива раковины от BLANCO. Очень простое и доступное решение в том случае, если вас смутили сложные механизмы подъема крышки, описанные в нашей статье. Но выбор тем и хорош, что никто не может вам навязать чужую точку зрения. Выбирайте то, что нравится.

Чтобы установить такую крышку для раковины, достаточно приобрести ее в любом сантехническом магазине. В комплекте с ней идут все необходимые детали, а устанавливается подобного рода крышка буквально за несколько минут.

rem-ont.com

на раковину, мойку на кухне, ванну

Сантехнический сифон представляет собой соединительный элемент между канализационным стоком и кухонной мойкой, раковиной или ванной, а также некоторыми видами бытовой техники (стиральной или посудомоечной машиной). Помимо водоотведения из ванной или раковины, гидрозатвором выполняется санитарная функция: предотвращение проникновения в квартиру неприятных запахов из канализационного отверстия благодаря его конструкции, в которой образуется клапан из воды.

Содержание статьи

Виды сифонов


Несмотря на то, что, единой конструктивной особенностью сифона является изогнутость его трубки, по предназначению различают гидрозатворы для ванной, душевой кабины, умывальника, кухонной мойки, а также для посудомоечных и стиральных машин. Более обширная классификация гидрозатворов позволит выбрать подходящий для обустройства ванной комнаты, кухни или душа. При этом они классифицируются по следующим признакам:

  1. Конструкция устройства

Представляет собой конструкцию из трубы, выгнутой U- или S-образно, изгиб при этом создает водяной затвор. Верхняя часть сифона присоединяется к раковине (ванне) при помощи специального болта, нижняя соединяет его с канализационным отверстием. Средняя часть, на которую приходится изгиб, обычно является съемной для удобства прочистки гидрозатвора. Трубный тип чаще всего монтируется в ванной комнате. Плюсами этого типа являются эстетичный вид и функциональность, но трубка имеет недостаточный изгиб для того, чтобы вода долго не испарялась, поэтому если длительное время устройство не используется, препятствие для неприятных запахов исчезает. Еще одним недостатком трубного сифона является потребность точного расчета расстояния между сливным отверстием раковины и канализацией при монтаже.

  • Гофрированный

Гидрозатвор из пластикового гофрированного шланга. Прост в установке, позволяет смонтировать отвод воды независимо от свободного пространства под раковиной. Слив застрахован от протечек, поскольку гофрированная трубка имеет только один соединительный узел. Недостатком является недолговечность материала сифона, а также нежелательность использования для кухонной мойки, поскольку стенки гофрированного шланга будут собирать много жира и грязи.

Этот тип наиболее часто используется для моек и умывальников. Состоит из жесткой конструкции в виде колбы или бутылки, оборудованной переливом, благодаря которому вода не поднимается выше определенной границы. Бутылочная конструкция надежно удерживает запахи, легко прочищается, имеет длительный срок службы и простоту монтажа.

  • Плоский сифон для подключения душевых кабин и прочей сантехники в ограниченном пространстве.
  1. Материал изготовления

Сифоны изготавливаются из металла (латуни, меди, бронзы) и пластика. Металлический сифон имеет большое эстетическое значение, особенно при монтаже в открытых умывальниках для ванных комнат. Такие сифоны очень практичны, но требуют специального ухода и имеют высокую стоимость. Поэтому, более распространенным материалом для соединительных устройств является пластик благодаря простоте в монтаже и уходе, доступной цене, легком весе, удобной конструкции.

  1. Особенности работы
  • Ручные сифоны, оборудованные отдельной заглушкой для слива;
  • Полуавтоматические с запахозапирающим устройством;
  • Автоматические с ручкой для открытия пробки или крышкой, которая закрывается и открывается одним нажатием.
  1. Дополнительные функции

Ванны и мойки могут быть оснащены дополнительными устройствами для защиты от переполнения водой, называемыми системой перелива, а также отводами для возможности одновременного подсоединения нескольких предметов сантехнической или бытовой техники. Также могут использоваться скрытые сифоны, способные декорироваться в соответствии с интерьером кухни или ванны.

Установка сифона своими руками


Монтаж сантехнического сифона на умывальник, на кухне, или в ванной практически не имеет различий. При этом нет необходимости прибегать к помощи специалистов, установка сифона достаточно просто производится своими руками. Прежде, чем приступить к монтажу, следует воспользоваться следующими советами:

  1. Обязательно проверить наличие полной комплектации при покупке устройства и изучить прилагаемую инструкцию по его сборке;
  2. Все комплектующие должны быть сухими и чистыми во избежание возникновения протечек из-за попавших на резьбу или прокладку грязи и песка;
  3. При монтаже сифона на ванну из акрила или стали рекомендуется обработать сливное отверстие наждачной бумагой для лучшего прилегания прокладок;
  4. При затягивании сифона нужно следить за жесткой фиксацией прокладок;
  5. Перед покупкой сифона необходимо замерить диаметр сливного отверстия, который должен составлять не менее 5 см, расстояние между трубой канализации и раковиной, а также диаметр отверстия канализации. Чем больше приборов планируется подключить к сифону, тем больше должен быть его размер и количество отводов;

Процесс сборки сифона для дальнейшей установки в ванну. Перед монтажом снимаются колпаки со сливных отверстий. После монтажа гофрированной трубки решетки для сливных отверстий с толстыми уплотнительными кольцами вставляются на место.

Трубку сифона с меньшим диаметром, чем у канализационного отверстия, можно подсоединить с помощью переходника, чего нельзя сделать с большим диаметром.

  1. Выбор сифона должен быть произведен с учетом предназначения и особенностей монтажа: при отклонении расположения канализационного отверстия от сливного у раковины в ту или иную сторону следует сделать выбор в пользу гофрированного или бутылочного устройства, а установку плоского сифона производить только в душе, но не на кухне.

Установка в кухне


Перед самостоятельным монтажом гидрозатвора потребуется демонтировать старый  сифон, который нужно снять вместе с подводкой канализации. Слив и раструб следует  очистить от грязи, а канализационную трубу на время заткнуть пакетом или тряпкой.

Кухонный сифон необходимо собирать вручную для контроля степени прижима и во избежание повреждения его инструментом.

Далее соблюдается последовательность действий:

  1. Если устанавливаемый сифон присоединяется к трубе из чугуна, на нее обязательно устанавливается прокладка. При соединении с пластиковой или полипропиленовой, трубу необходимо вывести на уровень до 0,4 м от пола с установкой специального переходника;
  2. Далее, основная часть гидрозатвора соединяется с трубой под раковиной;
  3. В сливное отверстие вставляется решетка, защищающая от засоров, и фиксируется винтом;
  4. В канализационное отверстие вставляется раструб гофротрубы, которая, в свою очередь, вставляется в сливной раструб и затягивается барашковой гайкой. На этом этапе можно проверить систему на наличие протечек. Если все в порядке, можно подсоединять дополнительные отводы для бытовой техники. Сливные шланги при этом закрепляются хомутами.

На резиновые прокладки наносится герметик, который следует немедленно фиксировать во избежание смещения, которое может повлечь дальнейшую протечку.

Установка в ванной


Перед началом установки гидрозатвора под ванну, необходимо проверить герметичность соединения канализационной трубы, состояние  прокладок и резиновых уплотнителей. Если прокладки повреждены, их следует заменить на новые.

Порядок монтажа следующий:

  1. Установка гофрированной системы перелива. Если переливная труба жесткая, это потребует более тщательной подгонки;
  2. Устанавливается решетка сливного отверстия ванны и приемная труба сифона. Их крепление должно производиться на очищенную поверхность, которую при необходимости можно обработать механическим или химическим способом;
  3. Фланец приемной трубы обрабатывается герметиком, затем на него укладывается резиновая прокладка. На прокладку также наносится слой герметика, и, не дожидаясь его высыхания, трубу необходимо присоединить к нижней части ванны;
  4. Собранная в соответствии с инструкцией, гофрированная труба с уплотнителями и гайками, монтируется в отверстие, в котором соединяются переливная труба и приемная часть сифона;

Процесс установки гофрированного сифона на раковину в ванной комнате. Внутрь раковины устанавливается решетка на прокладку с герметиком. С нижней части подсоединяется труба с использованием резиновых уплотнителей.

На этом этапе работ важно, чтобы конусные прокладки были расположены правильно в строгом соответствии со схемой, иначе не будет герметичности соединений.

  1. Далее соединяется остальная часть трубы гидрозатвора с канализационной. Соединяемые части смазываются специальным составом для монтажа пластикового водопровода;
  2. По окончании работ система проверяется на наличие или отсутствие протечек в местах соединений и установки прокладок.

Установка на умывальник


Для установки гидрозатвора на умывальник в ванной комнате подойдет любой тип – бутылочный, гофрированный, трубный. Часто устанавливается сифон с системой слива-перелива и с дополнительными отводами для подсоединения стиральной машины.

При монтаже сифона под умывальником необходимо минимизировать количество горизонтальных участков во избежание их дальнейшего провисания.

Процесс монтажа аналогичный установке для мойки на кухне.

Сначала устройство примеряют под раковиной, подгоняя при необходимости его детали. На приемный патрубок вплотную к ограничителю накладывается резиновая шайба-уплотнитель. Она вставляется снизу умывальника, патрубок при этом должен находиться в вертикальном положении.

Изнутри раковины надевается решетка от засоров с прокладкой, фиксируется винтом.

Канализационное отверстие, в которое плотно вставляется трубка сифона, предварительно герметизируется при помощи переходной манжеты из резины.

На приемный патрубок на умывальнике одевается фиксирующая гайка, затем прокладка, и после этого монтируется сифон с гидрозатвором. Когда все элементы будут установлены, необходимо проверить работоспособность системы, при необходимости подтянуть резьбовые соединения и уплотнители.

Как поменять смеситель самостоятельно вы можете прочитать тут.

Таким образом, сифон выполняет соединительную и санитарную функции, препятствуя инфильтрации неприятных запахов из канализационного отверстия в квартиру. Многообразие видов этого устройства помогает легко определиться с выбором подходящего как для ванны, раковины, кухонной мойки, так и для подсоединения бытовой техники. Монтаж сифона достаточно прост, его можно выполнить без помощи специалиста, следуя инструкции, которая прилагается к каждому устройству.

Похожие статьи

guru-remonta.ru

Замена, установка сифона под раковиной

В этой статье расскажу, как просто и быстро делается замена сифона своими руками, сложностей  в процессе установке нет никаких, плюс экономия средств, а вот при замене, могут возникнуть некоторые трудности (смотрите в видео), но об этих нюансах ниже, и все по порядку.

Содержание статьи

Для чего нужен сифон? Он устанавливается под раковиной, как гидро барьер, в нем постоянно находится вода, и из-за этого не поступает запах канализации, и не надо его использовать как отстойник, после того, как туда попадают остатки пищи и начинают гнить, появляется запах канализации, что довольно-таки не приятно, и поэтому периодически надо чистить сифон. Далее разберем, каких видов они производятся.

Виды сифонов для раковины

Самым используемым и распространенным для раковины является бутылочный сифон, у него есть отстойник, который периодически надо чистить, в форме колбы, так же на некоторых разновидностях есть специальный выпуск для слива стиральной машинки, одни подключаются к канализации гофром, а другие трубой, т.е. на жестком соединении. В таком сифоне водяной барьер находится внутри колбы, и он хорош и практичен тем, что легко разбирается и чистится.

Еще для раковины используют гофрированный сифон, его установка не намного проще, но гофр чаще забивается волосами и жиром, и чистить его не очень удобно, поэтому его используют меньше. Так же если на конце нет переходника для соединения с канализацией, то надо покупать еще и манжет. Чтобы сделать водяной затвор , на гофре надо сделать зигзагообразный изгиб, и зафиксировать.

Установка сифона под раковину

Установка бутылочного сифона

А теперь перейдем непосредственно к самой замене и  установке бутылочного сифона под раковину.

Предлагаю к просмотру видео ролик, как заменить или установить сифон под раковину.

  • 1. Вытаскиваем трубу или гофр из канализации.
  • 2. Откручиваем гайку, соединяющую их с сифоном, и гайку соединения с патрубком.
  • 3. Берем отвертку и выкручиваем винт, соединяющий крышку слива с патрубком.
  • 4. Хорошо протираем места прокладки и крышки (сверху и снизу).
  • 5. Берем патрубок, ставим на него прокладку и приставляем снизу по центру сливного отверстия, сверху ставим сливную крышку, так же выравниваем ее по краям, вставляем винт в центральное отверстие крышки, и вкручиваем отверткой, если гайка выпадает из патрубка, придержите ее пальцем.

  • 6. Собираем сифон, ставим прокладку, и закручиваем нижнюю крышку, когда закручиваете, смотрите внимательно, чтобы не вылазило резиновое кольцо.
  • 7. Берем пластмассовую гайку, надеваем на патрубок, и надеваем на него прокладку, если прокладка сделана под конус, то утолщенной стороной  гайке, а более тонкой в сифон, и плотно ее прикручиваем.

  • 8. Следующим этапом прикручиваем к выходу из сифона трубку или гофрированный шланг, опять же, вставляем прокладку, прикручиваем и другой край вставляем в канализационную трубу.

Замена  гофрированного сифона

Установка и замена гофрированного сифона еще проще. Устанавливаем в таком же порядке, только без сборки самой "бутылки", делаем зигзагообразный барьер, и фиксируем его специальным хомутиком, который должен быть в комплекте (смотрите 2-е фото). Так же, край заводим в канализацию.

Вот и весь несложный процесс.

Удачи Вам!!!

Полезные записи:

roma100471.ru
