Поддерживающие каркасы в плите перекрытия – Конструктивные требования по армированию балок и плит перекрытия. Поддерживающие каркасы в плите перекрытия

Содержание

Поддерживающий арматурный каркас (фиксатор) - МеталлCет

Описание

Каркасы поддерживающие межсеточные (Производство, изготовление на заказ)

Поддерживающие арматурные каркасы или, по-другому, одноразовые фиксаторы необходимы для того, чтобы обеспечить проектное расположение в плитах и стенах, толщина которых от 350 до 800 мм., армированных либо одним стержнем, либо сварной сеткой.

Задействование межсеточных поддерживающих каркасов в строительстве помогает в более короткие сроки провести двурядное армирование горизонтальной поверхности в целях получения межсеточного пространства. Влияет на продолжительность строительных работ, значительно сокращая сроки их выполнения, повышает прочность возводимого здания. Это основной элемент при изготовлении различных железобетонных изделий. Каркасы межсеточные поддерживающие применяются в гражданском, промышленном и транспортном строительстве.

Поддерживающий межсеточный каркас изготавливается из холоднотянутой проволоки, путем соединения стержневых конструкций одной направленности противолежащих областей армированных железобетонных элементов. Эти элементы скрепляются с помощью специальных креплений, косых стержней или же поперечных монтажных стержней. Стоит отметить, что для сооружения данных каркасов требуется специализированная площадка, оснащенная сварочным оборудованием.

Ранее при строительстве применялись поддерживающие межсеточные каркасы фиксаторы “лягушка”, представляющие скрепленные между собой при помощи сварки армированные треугольники, установленные в шахматном порядке. Но не так давно при строительстве сооружений были введены поддерживающие каркасы, изготовленные по европейским технологиям в виде змейки из проволоки, имеющие большие преимущества перед фиксаторами «лягушка», сокращающие издержки производства и затраты материала до 60%, а также каркас межсеточный поддерживающий лесенка.

Межсеточные поддерживающие каркасы (h80мм лесенка) являются стержневой конструкцией, однако данные стержни располагаются в параллельных областях, с разных углов и скрепляются с помощью точечной сварки. Использование плоских каркасов актуально в монолитных и отделочных видах работ, а также в процессе возведения кирпичных кладок, при стяжке пола внутри помещений различного назначения. Арматурные каркасы используются, как правило, для того, чтобы обеспечить надежное положение теплоизоляции или облицовочного материала на стенах.

Каркас межсеточный поддерживающий лесенка может обеспечить качественный фундамент и существенно повысить его прочность. При этом монтажные работы производятся в более короткие сроки.

В городе Екатеринбурге плоские арматурные каркасы производит на своих заводах производственно-коммерческая фирма «Металлсет». Разнообразие заказов от ведущих городских строительных фирм помогло за рекордно короткие сроки усовершенствовать технологию производства конструкций, довести уровень качества до совершенства.

Компания «Металлсет» предлагает услуги только подготовленного и обученного персонала. Каркас межсеточный поддерживающий лесенка Екатеринбург(h80мм лесенка) изготавливается только на высокотехнологичном и высокопроизводительном оборудовании, что снижает срок изготовления.

Поддерживающий арматурный каркас (фиксатор одноразового использования), предназначен для обеспечения проектного положения арматуры в стенах и плитах толщиной 350-800 мм, армированных отдельными стержнями или сварными сетками.

В настоящее время наиболее массово используются при производстве монолитных работ межэтажных перекрытий поддерживающие каркасы типа лесенка. Однако на смену им приходят более современные межсеточные поддерживающие каркасы (фиксатор «змейка»).

metall-set.ru

Плиты перекрытия: армирование

Учитывая относительно доступные цены на стройматериалы, большинство людей прибегают к самостоятельным постройкам. В частном домостроении возникает много вопросов по поводу строительства, в том числе касающиеся такого понятия, как плиты перекрытия. Армирование является неотъемлемой частью их сооружения. Как оно осуществляется и возможно ли его выполнить своими руками?

Преимущества конструкции

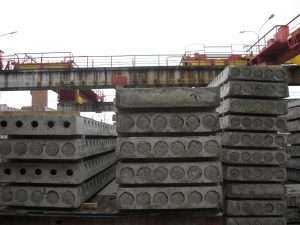

Есть несколько преимуществ, почему стоит выбрать именно ж/б плиты в качестве перекрытия конструкции:

  • могут воспринимать большие нагрузки;
  • относительно небольшая цена;
  • простота самой конструкции;
  • прочность и износостойкость;
  • равномерное распределение нагрузки от всего перекрытия.

Ж/б плита является универсальным инструментом в строительстве зданий, ее размер можно подобрать под любые потребности, а с готовой продукцией все наоборот. Готовые перекрытия тяжело подобрать по соответствующему размеру нового здания. Работа с заготовкой смеси из цемента − обычное дело, и вопросов тут мало, а вот армирование плит перекрытий – задача сложнее. Перед тем как начинать делать плиту, нужно выполнить чертеж. Армирование плиты перекрытия без него выполнять не рекомендуется.

Главные вопросы будут раскрыты именно в чертеже:

  • размеры плиты, исходя из планировки дома;
  • толщина бетонной плиты;
  • шаг сетки;
  • места для усиления плиты;
  • подходящая арматура;
  • способ вязки.

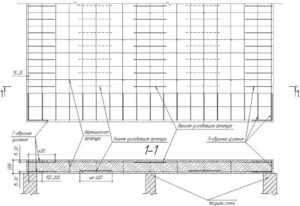

Армирование пустотной плиты перекрытия: чертеж



Ж/б конструкции обладают прочностью и упругостью за счет сочетания двух элементов: бетон (имеет твердость камня) и металл (дает упругость изделию). Нагрузка в здании распространяется равномерно от одного железобетонного перекрытия к другому. Масса нагрузки составляет вес статический (зависит от тяжести самого строения) и динамический (меняется от массы предметов, количества людей, которые постоянно пребывают в здании).

Шаг стержней в плите

Перекрытие должно хорошо выдерживать нагрузку на изгиб, поэтому и упрочнение плит должно соответствовать всем расчетам. В плите должно быть две арматурные сетки (нижний ряд и верхний). Прутья армирования должны быть направлены вдоль и поперек пролета балки. Шаг арматуры для промышленных зданий выставляется после определения всех нагрузок и норм. Под шагом, имеется в виду одинаковое расстояние между прутьями арматуры для равномерного распределения всех нагрузок. В частном строительстве, если перекрытия изготавливаются самостоятельно, приемлемый шаг составляет 150-200 мм.

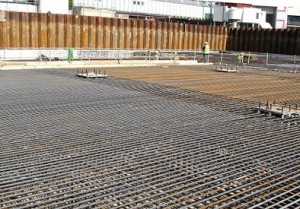

Армированная сетка закладывается в толщину плиты на 2,5-3 см от ее поверхности. Для плит можно использовать готовую сварную сетку или сделать самому – перевязать все стержни во всех пересечениях специальной вязальной проволокой. Во избежание разрывов арматурной связки, не рекомендуется самостоятельно варить стержни плиты перекрытия, так могут появиться сильные разрывы в месте скапливания напряжений. Этот вид скрепления арматуры используется в производственных масштабах, где сварная сетка проходит технологическую обработку для снятия напряжений.

Разделители арматуры

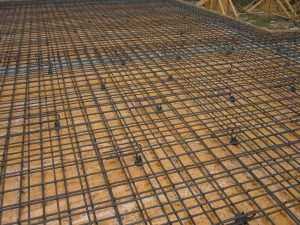

Между рядами арматурной сетки (нижним и верхним) необходимо установить фиксаторы. Это специальные разделители сетки армирования (вертикальные элементы), они нужны для равномерной установки сеток внутри плиты. Так можно выдержать одно расстояние между двумя сетками. Разделитель можно поставить любой – петля или изогнутый крюк, они тоже располагаются в конструкции с определенным шагом. Схематическое расположение арматуры представляются на чертеже. Все края плиты должны дополнительно содержать усиленную арматуру с Г-образными и П-образными элементами. В местах опоры плиты на балки – особенно.

Если плиты большие монолитные и опираются на балки по периметру, то и дополнительное усиление армированием делается по всему периметру. Нижняя часть испытывает растягивающее усилие, а верхняя, наоборот, только сжимающее. Лучше укреплять нижнюю арматуру (делать ее толще), так как основная нагрузка на растяжение концентрируется именно там. На стандартный пролет плит в 6 метров особые требования не предъявляются, если он больше этой величины (расстояние от одной опоры к другой), тогда нужно пересматривать требования к усилению арматуры (прочности бетонной плиты).

Если размер превышает 6 м, нужно произвести технический расчет всех нагрузок, и только после этого будет видно – армировать дополнительно плиту или нет. Обычно усиление идет в опорных точках плиты (усиление верхних слоев), а середина плиты укрепляется в нижнем слое арматурой.

Основные расчеты

Металлические прутья должны быть литыми (без разрывов). Если стержни состоят из двух частей, то нахлест считается по формуле – d*40. Величина d – диаметр арматуры. Если предположить, что он составляет 20 мм, нахлест равняется в этом случае 800 мм.

Для ж/б плит перекрытий используется стальная арматура класса A3. Рекомендуемый диаметр по нормам СНиПа от 8-14мм. После всех перерасчетов можно внести корректировки в план чертежа. По общим стандартам для устройства плит перекрытия до 6 м, рекомендуется принимать шаг арматуры 200 мм на 200 мм, толщину плиты брать также 200 мм. При этом верхняя сетка будет с диаметром прутьев 8 мм, а верхняя 12 мм.

Порядок работ по армированию

Все виды работ делятся на несколько последовательных этапов:

  1. Монтаж опалубки.
  2. Крепление арматуры и сетки.
  3. Заливка бетоном.

Первым делом нужно поставить опалубку. Для устройства опалубки есть свои требования: она не должна деформироваться при заливке бетоном, выдерживать общий вес плиты до полного застывания раствора. Нагрузка при этом огромна, слой бетона в 200 мм весит около 0,5 тонны, и это нагрузка только на 1 м

2. Поэтому опалубка должна быть прочной и крепкой. Щитки опалубки можно делать из фанеры в 18-20 мм, а брус размером 100 на 100 мм использовать в качестве стоек, балок и ригелей. Отлично подойдет и профессиональная опалубка для заливки плит. Она уже рассчитана на большие нагрузки, в комплекте есть и телескопические стоечки, которые могут регулировать уровень обрешетки и выдерживать большой вес. Такое оборудование стоит дорого, и если стройка разовая, можно арендовать опалубки и стойки на фирмах или у других строительных организациях.

Схема опалубки есть в любой строительной литературе, но если выбор пал на профессиональную, там будет инструкция вместе с упаковкой. Какую опалубку вы выберете, по сути, не важно, главное проверить все поверхности на горизонтальность и выставить уровень с помощью нивелира, уровня или других приборов. Армирование плит. Перед началом армирования нужно положить на дно фиксирующие элементы − опоры из пластика для защитного слоя, их высота от 25 до 30 мм. Далее параллельно укладываются стержни с равным шагом. Потом устанавливается другой ряд под прямым углом в 90 градусов. При помощи проволоки вязальной связываются разделители сеток вместе с равным шагом. Дополнительно нужно армировать края перекрытий – усилить конструкцию. Поперечные и продольные стержни армирования укладываются последовательно на разделители и П-образные элементы усилений. Верхняя плоскость стержней арматуры должна проходить ниже уровня опалубки в среднем на 30 мм. Арматура в собранном виде должна выдержать вес человека, если каркас жесткий, то и деформаций не будет.



Заливка смеси

После окончания работ с армированием, можно приступать к завершению создания плиты – заливке бетоном. Тут лучше использовать бетононасос (экономит время), и при заливке нужно трамбовать смесь при помощи глубинного вибратора (влияет на прочность плиты в итоге). Залив смеси нужно сделать одной ходкой, так как бетон даст хорошую усадку при затвердевании. Чтоб микротрещины не появлялись нужно в течение нескольких дней мочить поверхность бетонной плиты водой, если плита высыхает сильно быстро этого не избежать. Смачивать верхнюю часть ж/б плиты лучше распылителем. Если нет закрытого помещения, и заливка происходит на улице, лучше работать в солнечный день, дождь может только навредить. Плита сохнет в среднем 30 суток, только потом можно убирать опалубку.

profundamenti.ru

Армирование плиты перекрытия: технология и устройство

Дата: 18 февраля 2017

Просмотров: 2611

Коментариев: 0

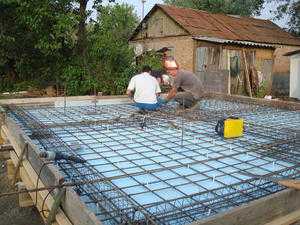

Армирование монолитной плиты перекрытия своими руками


При выполнении работ, связанных с возведением различных зданий, применяются конструкции из бетона, усиленного стальной арматурой – лестничные марши, балки, блоки. Широко распространены в промышленном и частном строительстве и плиты перекрытия армирование которых повышает прочность изделий, обеспечивает высокие эксплуатационные характеристики монолитной железобетонной конструкции.

При осуществлении малоэтажного строительства и возведении частных построек, застройщики самостоятельно осуществляют армирование плит, применяемых для формирования перекрытий здания. Усиление плит перекрытий стальными арматурными каркасами позволяет сформировать прочную конструкцию, устойчивую к температурным колебаниям, деформационным процессам, изгибающим нагрузкам. В материале статьи рассмотрим, как осуществляется армирование перекрытия, остановимся на отдельных этапах выполнения работ.

В зданиях с несущими стенами, выложенными их кирпича или других строительных камней, пролеты перекрытий делают их сборного или монолитного железобетона

Этапы работ

Общий объем мероприятий, позволяющий создать монолитную плиту, включает следующие стадии:

  1. Проектную часть, предусматривающую расчет действующих нагрузок. Согласно полученным данным разрабатывается схема армирования плиты.
  2. Монтаж опалубки, форма которой соответствует конфигурации возводимого здания, а толщина – предварительно выполненным расчётам.
  3. Установку арматурного каркаса, сооружение которого следует осуществлять согласно чертежу и выполненным расчётам. При необходимости, типовой пример армирования монолитной плиты перекрытия можно найти в дополнительных источниках.
  4. Заполнение опалубки бетонным раствором, который следует уплотнить, обеспечив, при этом, неподвижность металлического усиления.
  5. Уход за залитым бетонным раствором, предусматривающий периодическое увлажнение поверхности для нормального протекания процессов гидратации и приобретения эксплуатационной прочности.

Зная, как правильно армировать, можно обеспечить длительный ресурс эксплуатации, высокие прочностные характеристики, качественно сформировать монолитную плиту. Рассмотрим детально специфику работ.

Здесь необходимо правильно выполнить расчет нагрузки, которую будет выдерживать межэтажное перекрытие

Зачем необходимо усиление?

При производстве строительных мероприятий застройщики заливают монолитную плиту, применяемую в качестве потолка. Это облегчает работы по строительству, сокращает сроки выполнения мероприятий. Конструкции из бетона отличаются долговечностью, прочностью и устойчивостью к влаге, обеспечивают благоприятный температурный режим помещения.

Бетон обладает высокой прочностью на сжатие, но растрескивается под воздействием изгибающих моментов и растяжения. Именно такие виды нагрузок действуют на железобетонный монолит, формируемый строителями путем заливки бетонного раствора. Бетон не может самостоятельно справиться с нагрузками, нуждается в дополнительном усилении. Компенсировать растягивающие усилия, сохраняя при этом целостность бетонного массива, позволяет армирование монолитной плиты перекрытия.

Преимущества

Заливая бетоном плиту перекрытия, усиленную стальными прутками, строители отдают предпочтение надежной конструкции, обладающей неоспоримыми преимуществами.

Важно, чтобы арматура была нужного сечения и без дефектов

Перечислим достоинства:

  • отсутствие необходимости привлечения грузового транспорта для доставки покупных изделий, а также грузоподъемных устройств, осуществляющих установку;
  • возможность сформировать массив различной конфигурации, соответствующий размерам и форме строения;
  • устойчивость к повышенным нагрузкам, изгибающим усилиям, механическим воздействиям и температурным перепадам;
  • стойкость к повышенной влажности, составляющей до 70%;
  • повышенные прочностные характеристики, позволяющие опирать бетонный массив на железобетонные колонны наряду с капитальными стенами;
  • обеспечение высокого уровня звукоизоляции помещения, затрудняющего проникновение посторонних шумов;
  • пожаробезопасность, позволяющая выдерживать воздействие открытого огня на протяжении нескольких часов.

Начало работ

На расчётном этапе следует оценить нагрузки, которые будет воспринимать будущая железобетонная основа:

  • Постоянно действующие усилия создают капитальные стены, перегородки, потолок, материалы, применяемые для внутренней отделки помещения.
  • Переменные нагрузки связаны с расположенным внутри здания оборудованием, мебелью, а также находящимися в помещении людьми.

При заливке бетоном (марка не ниже М200) производится его обязательное уплотнение

Проанализировав результаты статического расчета, оценив действующие на конструкции усилия, можно принять решение о толщине и размерах основы, необходимом усилении, определить проблемные участки, где необходимо дополнительное армирование.

Для того чтобы выполнить армирование плиты перекрытия чертеж необходим. Он содержит следующую информацию:

  • размеры армирующего контура;
  • габариты и конфигурацию стальных стержней;
  • профиль применяемой арматуры;
  • способ фиксации прутков;
  • шаг крепления перемычек;
  • конструкцию усиливающих поясов.

Правильно разработанная схема армирования монолитной основы позволяет определить потребность в необходимых материалах, спланировать очередность выполнения работ, сформировать, в итоге, прочную цельную основу.

Железобетонное изделие имеет свою марку, которая зависит от качества и пропорции используемых материалов

Опалубка

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 218 ( 5.67 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 1751 ( 45.5 % )

Зачем выбирать что-то одно? В городе квартира, а за городом - частный дом. 1742 ( 45.27 % )

Я - свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 137 ( 3.56 % )

Назад

Эффективность строительных мероприятий связанных с усилением и заливкой зависит от качественно смонтированной опалубки. Основанием деревянного каркаса для заливки являются доски, толщина которых составляет 4 см или фанера толщиной до 25 мм, устойчивая к воздействию влаги.

Основа деревянной площадки – вертикально расположенные стойки, изготовленные из квадратного бруса со стороной 10 сантиметров или деревянных столбов диаметром 8-10 см.

Согласно предварительно разработанным эскизам и результатам выполненных расчетов создается опалубка, прочность которой позволяет выдержать массу бетонного массива. Применение ламинированной фанеры или гладких досок позволит сформировать идеально ровное покрытие потолка, нуждающегося в минимальном объеме отделочных мероприятий.

Применяя обрезные доски, обеспечьте плотное совмещение торцевых частей положите на поверхность плотный полиэтилен или используйте рубероид. Надежно соедините угловые элементы деревянной конструкции. Сформируйте по периметру деревянную окантовку требуемой высоты. Арматурный каркас прочно закрепите в смонтированной опалубке.

Схема опалубки для заливки бетонной плиты перекрытия

 Материалы и инструменты

Армирование перекрытия требует подготовки необходимых материалов и инструмента. Для выполнения работ понадобятся:

  • Профильная арматура, потребность в которой определяется на основании произведенных расчетов.
  • Инструмент для резки стальных прутков (болгарка с кругом для металла, специальные кусачки).
  • Стальная проволока для фиксации элементов, а также приспособление для вязки.
  • Рулетка для выполнения замеров.
  • Молоток и плоскогубцы.
  • Оснастка для загиба арматурных стержней.

Если всё подготовлено, можно начинать работы.

Рекомендации по выполнению работ

Чтобы правильно усилить плиту перекрытия, ознакомьтесь с общими рекомендациями по выполнению работ:

  • произведите сборку и укладку элементов каркаса усиления в съемную опалубку, изготовленную из древесины или фанеры;
  • применяйте сетчатую конструкцию для обеспечения прочности монолитных бетонных пролетов длиной выше 8 метров, используя специальные канаты;

Если все расчеты были проведены верно, то армирование плиты перекрытия будет надежным, а здание прослужит долгий срок

  • используйте для сборки арматурного каркаса прутья диаметром 8-14 мм;
  • формируйте сетчатую конструкцию, обеспечивая равный интервал между стержнями, составляющей 60-80 мм;
  • обеспечьте толщину бетонного монолита, которая должно быть в 30 раз меньше размера формируемого пролета;
  • выполняйте однослойное усиление при минимальной толщине основы, составляющей 150 мм;
  • установите пластмассовые подставки, обеспечивающие фиксированное расстояние порядка 50 мм от арматуры до бетонной поверхности;
  • собирайте двухслойный каркас, используя элементы усиления, при толщине монолита более 20 см, что соответствует шестиметровому размеру пролета;
  • производите дополнительное армирование проблемных мест, расположенных в зонах действия повышенных нагрузок – центре конструкции, областях соединения с опорами, участков с отверстиями;
  • заливайте установленный каркас жидким бетонным раствором марки М200 и выше;
  • обеспечьте неподвижность каркаса усиления в процессе заливки и уплотнения бетонной смеси.

Изучите (в специализированных источниках) до начала работ типовой пример армирования монолитной плиты перекрытия. Это позволит избежать ошибок.

Устройство каркаса усиления

Позволяющий качественно выполнить армирование плиты перекрытия чертеж предоставляет полную информацию о размерах и форме следующих элементов каркаса:

  • Стержней, расположенных в верхнем ярусе.
  • Прутков, находящихся в нижнем слое пространственной конструкции.

При изготовлении монолитных плит перекрытия имеется возможность перекрывать помещение, которое имеет неправильную геометрию стен

  • Элементов, осуществляющих дополнительное армирование и перераспределяющих нагрузку.
  • Опорных подставок, предназначенных для обеспечения защитного слоя.

Выполняя мероприятия по сооружению каркаса, придерживайтесь следующих рекомендаций:

  • изготовление каркаса производите согласно разработанному чертежу;
  • обеспечьте размер стороны квадратной ячейки между перпендикулярно расположенными прутьями, равный 15-20 см;
  • выполняйте продольно расположенные участки каркаса без стыковых соединений, используя цельные куски арматуры;
  • обеспечьте совмещение стальных прутков, превышающее в 40 раз диаметр стержня, при необходимости соединения внахлест. Например, для арматуры диаметром 14 мм величина перекрытия составит-56 сантиметров;
  • располагайте зоны нахлеста и места соединения стержней, используя шахматный порядок;
  • фиксацию перпендикулярно расположенных прутьев выполните с помощью вязальной проволоки и приспособления для вязки. Это обеспечит необходимую жесткость и закрепит элементы пространственной конструкции;
  • не применяйте для крепления элементов электрическую сварку, ослабляющую структуру металла.

Заливка бетонного раствора

Заполнение бетоном опалубки с арматурным каркасом осуществляйте после завершения работ по вязке пространственной силовой конструкции. Для оперативного выполнения значительных объем бетонных работ применяйте специальный насос для подачи бетона. При малых объемах можно осуществлять смешивание в бетоносмесителе, и с помощью подручных средств подавать раствор на участок работ.

Заполняя опалубку смесью, периодически уплотняйте массив с помощью глубинных вибраторов или путем постукивания по поверхности опалубки. Бетонный раствор при твердении склонен к усадке, что является причиной растрескивания. Это можно предотвратить, увлажняя в жаркое время поверхность твердеющего массива. Окончательно твердеет бетон на протяжении месяца. В этот период обеспечьте неподвижность массива и деревянной опалубки.

Подводим итоги

Выполнение рекомендаций профессиональных строителей позволит качественно выполнить армирование монолитной плиты перекрытия. Это позволит сформировать надежную и долговечную конструкцию, устойчивую к различным видам механического воздействия. Главное – ответственно подойти к выполнению расчетов, использовать качественные материалы и сырье, соблюдать технологию.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

pobetony.ru

Правила армирования монолитной плиты перекрытия

Совершенствование и развитие сферы индивидуального строительства приводит к появлению новых материалов и способов их применения на стройке. Одно из таких новшеств — это самостоятельное армирование и заливка монолитных плит для перекрытия дома.

Плита перекрытия является одним из самых распространенных железобетонных изделий в строительстве.

Армирование монолитной плиты необходимо проводить строго по технологии. Так как нижний слой арматуру несет на себе основную нагрузку, плита ее не выдержит при неправильном армировании.

Рабочая нагрузка на готовую монолитную плиту для перекрытия направлена сверху вниз. От точки приложения она распределяется равномерно по всей плите. Без правильного армирования такая плита не выдержит нагрузок. Основная нагрузка приходится на нижний слой арматуры. Он работает на растяжение, поэтому должен обладать особой прочностью. Верхняя часть плиты испытывает при этом сжатие, которое бетон и без армирования переносит хорошо.

Монолитные бетонные перекрытия, их армирование можно при большом желании сделать своими руками. Но это потребует больших затрат времени и сил. Перед началом работы необходимо произвести точный расчет изготовления монолитного перекрытия. Такой расчет специалисты делают на компьютере с помощью подключения специального программного обеспечения.

Бетонная смесь: свойства.
Особенности электропрогрева бетона.
Анкеровка плит перекрытия. Подробнее>>

Расчет перекрытия

Правильный расчет монолитной плиты для перекрытия и ее армирования имеет ряд преимуществ:

  • перекрытие из монолитной плиты будет обладать высокой несущей способностью;
  • точный расчет даст оптимальный вариант выбора арматуры, толщины плиты, марки и количества бетона. Все это в совокупности позволяет экономить финансовые средства и время;
  • профессиональный расчет дает возможность в качестве опоры монолитного перекрытия использовать не только стены, но также и колонны, расположенные внутри помещения;
  • расчет выдаст все необходимые объемы работ и их стоимость;
  • можно рассчитать плиту перекрытия нестандартной геометрической формы;
  • срок службы перекрытия, сооруженного в строгом соответствии с расчетами армирования, практически неограниченный.

Общие правила

Армирование необходимо выполнить в два слоя. Чтобы соединить стержни в сетку, понадобится вязальная проволока в 1,5 мм.

Выполнить профессиональный математический расчет по силам далеко не каждому. Но существуют общие правила сооружения и армирования самодельного монолитного перекрытия. Согласно этим правилам толщина плиты должна равняться 1/30 длины перекрываемого пролета. Например: при длине пролета 600 см толщина готового монолитного перекрытия будет равна 20 см. Увеличение толщины приведет только к перерасходу дорогостоящего бетона. Если длина перекрываемых проемов не превышает 7 метров, то можно прибегнуть к стандартному варианту расчета. По такому расчету монолитную плиту следует армировать двумя слоями арматуры. Оба слоя выполняются из арматурных стержней А-500С. Они имеют диаметр 10 мм. Стержни укладываются с шагом примерно 150-200 мм. Соединение прутьев в сетку со стороной квадрата 150-200 мм выполняется вязальной мягкой проволокой диаметром около 1,2 — 3,0 мм. Можно плиту армировать с применением сварной стандартной сетки, имеющейся в продаже.

При определении размеров монолитного сооружения следует учесть величину захвата. Это та часть плиты, которая будет опираться на стену. Если стены кирпичные, то величина захвата должна быть 15 см или немного больше. Для стен из газобетона эта величина составляет 25 и более сантиметров. Арматурные стержни обрезаются так, чтобы их торцы были залиты слоем бетона не менее 25 мм толщиной.

После связывания арматурных сеток необходимо правильно разнести их по высоте. При толщине плиты монолитного перекрытия от 180 до 200 мм длина перекрываемого пролета может достигать 6 метров. В таких плитах расстояние между верхней и нижней сеткой арматуры составляет от 105 до 125 мм. Для соблюдения этого расстояния из обрезков арматуры толщиной 10 мм делаются своеобразные фиксаторы. Верхние и нижние горизонтальные части фиксаторов делаются длиной около 350 мм. Высота вертикальных элементов равна 105-125 мм. Эти фиксаторы можно сгибать с помощью самодельного приспособления. Готовые фиксаторы устанавливаются между верхней и нижней арматурной сеткой с шагом около метра. В зоне опоры плиты на стену это расстояние уменьшается до 400 мм.

Для разведения арматурных сеток по высоте используются фиксаторы, которые устанавливаются в шахматном порядке с шагом в 1м.

Простейший расчет показывает, что при правильном армировании на кв. м монолитного бетонного перекрытия толщиной 20 см требуется примерно 1 куб. м бетона марки М200 и выше (лучше М350), 36 кг арматуры марки А-500С, имеющей диаметр 10 мм.

Под нижней сеткой для армирования монолитной конструкции должен остаться слой бетона примерно в 25-30 мм или чуть больше. Таким же слоем покрывается верхняя арматурная сетка. Для соблюдения этого размера под пересечения нижних арматурных прутьев подставляются пластиковые фиксаторы с шагом около 1 метра. Эти фиксаторы продаются в магазинах строительных материалов. Их можно заменить деревянными брусочками, прибитыми или прикрученными саморезами к опалубке. Если их не закрепить таким образом, то они могут всплыть при заполнении опалубки бетонной массой. Это общие правила. Но точный расчет может сделать только профессионал.

Сооружение опалубки

Для изготовления монолитной плиты нужно установить опалубку. Делается она из древесины. Под опалубку устанавливаются специальные телескопические стойки на прочных треногах. Стойки следует надежно закрепить. Количество их должно быть такое, чтобы опалубка не прогибалась под весом бетона. Вес его достигает 300-500 кг на кв. м при толщине слоя 200 мм. Располагаются стойки обычно через каждые 120-150 см. При отсутствии специальных стоек их можно заменить стойками из бруса 100х100 мм сечением или кругляка такого же диаметра.

Опалубка должна располагаться строго горизонтально и не иметь щелей между досками.

Низ опалубки составляет слой листового ламинированного материала. Для этого годится ламинированная фанера. Математический расчет рекомендует использовать листы толщиной 18-20 и более миллиметров. К ламинированной поверхности бетон не прилипает. Можно также использовать простую толстую фанеру, окрашенную масляной краской. К ней бетон тоже не прилипает. Такой материал позволяет получить совершенно гладкую и ровную нижнюю поверхность плиты перекрытия. В самом простейшем варианте могут использоваться обыкновенные обработанные доски. Толщина их должна быть 50 мм. К стойкам фанеру или доски прикрепляют шурупами.

Важно проконтролировать абсолютную горизонтальность опалубки с помощью уровня или других доступных средств. Между щитами фанеры или досками не должно оставаться щелей. Можно сверху опалубку застелить полиэтиленовой пленкой, чтобы жидкий бетон не просочился вниз. Пленка также не даст влаге из бетонной массы впитаться в дерево опалубки. Потеря влаги уменьшает прочность бетона. Небрежно смонтированная опалубка приведет к неровностям нижней поверхности монолитной плиты и к дополнительным трудностям при окончательных отделочных работах.

Низ будущей плиты состоит из слоя бетона для изоляции арматуры толщиной около 20 мм. На него через опоры укладывается арматурная сетка. Вся конструкция заливается бетоном марки М200 или выше.

При ширине перекрываемых пролетов более 8 метров перекрытие армируют высокопрочными канатами. Если при этом монолитная плита будет опираться на колонны, то на местах опоры монтируется дополнительное армирование. Опалубка делается на всю длину плиты.

Бетонирование арматуры

Чтобы при застывании бетон не растрескивался, его необходимо смачивать водой в течении первой недели.

Бетон укладывается на всю площадь перекрытия сразу. Бетонную смесь лучше использовать промышленного приготовления, которая доставляется специальными машинами-миксерами в нужном количестве. Такой бетон лучше самодельного. Он проходит контроль качества, в его состав входят специальные добавки для улучшения свойств.

Уложенный бетон должен хорошо провибрироваться. Лучше всего с этой задачей справится глубинный строительный вибратор. Его можно взять в отделе проката магазина стройматериалов. Вибратор уплотняет бетонную массу, выгоняет из нее воздух и лишнюю воду. После полной укладки всего бетона поверхность будущей плиты заглаживается специальной гладилкой с длинной ручкой. Можно присыпать поверхность тонким слоем сухого цемента.

Схема элементов армирования: опорная арматура; бетон; венец; стержни.

Окружающая температура воздуха при укладке бетона не должна опускаться ниже +5 градусов по шкале Цельсия. При более низких температурах влага внутри бетонной массы может кристаллизоваться. Это приведет к растрескиванию бетона и потере его прочности. Существует присадки, позволяющие заливать бетон при низких температурах, но получившееся изделие будет более низкого качества.

Проектной прочности монолитная плита достигнет в рекомендуемых температурных условиях через четыре полных недели. Первые 2-3 дня во избежание появления трещин на поверхности плиты ее надо периодически смачивать водой. Только таким способом можно достичь необходимой прочности монолита. На время схватывания бетона не обязательно прекращать строительство на объекте. Можно продолжить возведение стен или выполнение других работ.

Полезный совет

И последний совет: если расчет монолитного бетонного перекрытия не был сделан на этапе проектирования строительства, за ним лучше обратиться к профессионалам. Не стоит экономить на этом, можно в результате такой экономии остаться в большом проигрыше.

Монолитные бетонные перекрытия, выполненные по расчетам специалистов, будут гарантированно иметь высокое качество. Они будут обладать большой несущей способностью. Профессионально выполненный расчет позволит приобрести нужное количество арматуры и бетона. При наличии колонн в помещении расчет позволит правильно армировать места опоры плиты перекрытия на эти колонны. На глазок это сделать невозможно.

1pobetonu.ru

технология, материалы и советы специалистов

Активно идет развитие мастерства в самостоятельном строительстве. Сейчас весьма распространено в частных застройках армирование монолитной плиты в домашних условиях. Ведь сам процесс армирования не сложен, да и таким способом можно соорудить прочное перекрытие между этажами или помещениями за вполне доступную стоимость. Но для получения отличного результата нужно тщательно изучить последовательность и специфику всей работы.

Монолитная плита перекрытия может быть как потолком, так полом или стеной в доме. Она чаще всего представляет собой монолитную конструкцию, которую для повышения прочности армируют.

Для чего нужно армирование монолитных плит

Современное строительство невозможно уже представить без монолитных плит перекрытия. С ними рабочий процесс становится легче и завершается намного быстрее. Они долговечны, влагостойки, огнеупорны. В результате получаются достаточно теплые перекрытия, способные защитить дом от ветра и холода.

На плиту давит нагрузка сверху вниз и затем распределяется по всей поверхности равномерно. На вверх идет нагрузка на сжатие, ее может без труда перенести обычный бетон. Но на низ идет самая основная нагрузка на растяжение. Бетон с ней может не справиться, поэтому имеется необходимость в дополнительном укреплении. В таком случае армирование укрепит конструкцию и продлит срок ее службы.

Процесс армирования проходит с использованием арматуры обладающей диаметром 8 — 14 мм. Из нее вяжется каркас и устанавливается внутри бетонной плиты. По внешнему виду каркас схож с решеткой. Расстояние между прутьями может быть различной, она напрямую зависит от площади, которую перекрывает плита перекрытия.

Преимущества армирования плит

У армированной монолитной плиты имеются несколько преимуществ, за счет которых большинство строителей оставляют свой выбор за ней, а не, к примеру, за деревянной конструкцией.

  • не нужно озадачиваться поисками такой тяжелой техники, как краны;
  • можно построить конструкцию различной формы;
  • перекрытие получается очень прочным, устойчивым к высоким температурам, к механическим воздействиям и давлениям;
  • для армированной плиты служить опорой могут не только стены, но и колонны;
  • можно использовать в зданиях с влажностью, доходящей до 60%. Если на внутренних стенах имеется пароизоляция, то до 75%.
  • обладает хорошей звукоизоляцией.

Основные правила армирования

Перед работой по армированию нужно познакомиться с некоторыми важными правилами, которые необходимо знать:

  1. Установка армирования происходит способом съемной опалубки. В нее укладывают арматурный каркас, и заливают все жидким бетоном.
  2. Для заливки необходимо применять марку бетона М200.
  3. Для создания каркаса нужно использовать стальную арматуру сечением от 8 до 14 мм.
  4. Опалубку можно соорудить из обычной фанеры и досок. Но необходимо приобрести телескопические стойки, они выдерживают нагрузку до 2-х тонн, соорудить подобную конструкцию подручными средствами не удастся. Чтоб не покупать, ее можно приобрести в аренду в строительной фирме.
  5. Толщина плиты перекрытия зависит от ширины перекрываемого пролета. Их соотношение составляет 1 к 30, толщина при этом должна быть от 150 мм. При минимальной толщине сооружается однослойное армирование плиты. Если ширина плиты равна 6 м, то толщина ее должна составлять не менее 200 мм. Если же пролет обладает еще большей шириной, то нужно сделать двухслойный каркас и дополнительно усилить его с помощью ребер жесткости.
  6. На схеме армирования необходимо делать усиление на центре, местах соединения с опорами, зонах повышенной нагрузки на плиты и местах с отверстиями.

Схема армирования плит перекрытия

Существуют различные схемы армирования. Но у них всех имеется один общий принцип, который имеет следующий вид:

  1. Арматура в верхней части плиты.
  2. Арматура в нижней части плиты.
  3. Армирование, которое перераспределяет нагрузку.
  4. Подставки для катанки.

Схемы вполне могут и отличаться. Если имеются трудности в самостоятельном расчете нагрузки на плиту и составление схемы, то можно воспользоваться помощью профессионалов.

Этапы процесса работы по армированию плит перекрытия:

Этап 1. Расчет нагрузки

Изначально нужно произвести статистический расчет нагрузки на будущую конструкцию. Ее можно разделить на:

  • действующую. К ней относится вес самой плиты, стен, отделочных материалов, потолка;
  • временную. Это может быть мебель, люди, оборудование.

В дальнейшем, исходя из полученных результатов, выбрать толщину плиты и бетона, необходимое армирование и саму схему армирования.

Этап 2. Установка опалубки

Ее устанавливать обязательно нужно на всю длину плиты. Для этого на телескопические стойки необходимо установить продольные балки и поднять их на необходимую высоту. Затем на них смонтировать поперечные бруски и к ним закрепить фанеру. Полученную конструкцию выровнять при помощи уровня или нивелира. По желанию опалубку можно взять в аренду у строительных фирм, которые предоставляют данную услугу.

Этап 3. Сооружение каркаса

Его сооружать необходимо согласно готовой схеме. В основном размер ячеек составляет 150×150 мм или 200×200 мм. Нужно постараться сделать продольные участки каркаса целыми. Если все же не хватает длины, то арматуру нужно укладывать внахлест друг на друга, на минимальное расстояние равное 40 диаметрам. К примеру, если у используемой арматуры диаметр составляет 10 мм, то нахлест рекомендуется делать не менее 400 мм.

Места соединения арматуры должны находиться только в шахматном порядке. Все должно быть прочно закреплено. Арматуру приваривать между собой нельзя, а необходимо связывать только вязальной проволокой. В таком случае конструкция получится подвижной.

Установку дополнительных арматур в местах усиления нужно расположить между слоями каркаса. Дополнительное армирование сооружается при помощи отдельных прутьев, длина которых составляет от 400 до 1500 мм. Готовый каркас должен находиться весь в бетоне, пустое расстояние от опалубки до каркаса должно быть от 20 мм.

Этап 4. Заливка

Заливка бетона должна выполняться однократно, желательно использовать бетононасос. Залитую смесь нужно хорошо уплотнить, для этого необходимо использовать глубинные вибраторы. Затем в последующие несколько дней нужно периодически немного увлажнять плиту разбрызгиванием воды, для исключения появления микротрещин в ней. Изделие будет готова к эксплуатации через месяц, когда бетон полностью высохнет.

Благодаря армированию в завершение можно получить очень прочную и качественную конструкцию, которая с легкостью перенесет различные механические на нее воздействия.

plita.guru

Руководство «Руководство по проектированию железобетонных конструкций с безбалочными перекрытиями»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Армирование монолитной плиты перекрытия - как правильно сделать

Производство монолита не обходится без арматуры, которая является связующим материалом в любой железно-бетонной конструкции. Преимущество в изготовление этих плит – их можно сделать своими руками, не привлекая строительную технику, а так же получить в итоге результат не зависимый от стандартных размеров. Армирование монолитной плиты перекрытия осуществляется с помощью арматуры сечением от 8 мм до 14 мм. с условием, что толщина плиты будет до 150 мм. как на рисунке ниже, но она может отличаться в зависимости от видов изделия.

фото армирования плиты перекрытия



Плиты распространенно используются в строительстве частных объектов, где главную роль играет правильный расчет, и использование арматуры. Для того чтобы посчитать толщину требуемого перекрытия, следует использовать соотношение 1:30, где 1- это толщина плиты, а 30- толщина пролета. К примеру, имея пролет в 6 метров, толщина плиты перекрытия будет равняться 0,2 метра.Если толщина плиты планируется более 150мм, то в этих случаях армирование делают в два слоя, где они ложатся друг на друга и связываются между собой проволокой. Размер ячеек не должен превышать 200×200 мм, но и не менее 150×150 мм. Для прочности конструкции желательно использовать арматуру одинакового сечения, а с помощью прутьев длинной 400-1500 мм выполняется дополнительное армирование, в местах, зависимых от пролетов и нагрузки, которая в свою очередь давит на плиту сверху в низ, распределяясь по всей площади конструкции. Это говорит о том, что основная нагрузка находится на нижней арматуре, а верхняя получает сжимающую нагрузку, с чем хорошо справится и бетон.

Важно выполнить армирование монолитной плиты перекрытия на всю длину вашей плиты, а также использовать опалубку, которая является одним из главных этапов в монтаже плиты. Для этого желательно использовать древесину, а стойки опалубки должны крепиться прочно и надежно, так как вес бетона на квадратный метр может достигать до 300 килограмм.

силовой арматурный каркас плиты перекрытия

В выполненную вами конструкцию из арматуры и опалубки начинаем заливать бетон, жидкой консистенцией, маркой не менее м200. Не забывайте о пустотах, которые могут возникнуть при заливке, которые могут негативно сказаться на результате. Обязательно проштыкуйте или провибрируйте. После выполнения заливки оставляете плиту до полного высыхания, а через месяц у вас получается монолитная плита, полностью готовая к дальнейшему использованию, выдерживая различные нагрузки и огнеустойчивость, и даже способное выдержать действие огня в течении часа, что не посильно перекрытиям из дерева.

Процесс изготовления армированной монолитной плиты перекрытия:

karkasnik.su
