секционные и подъемные ворота с дистанционным управлением

Система механического закрытия ворот в гараже постепенно уходит в небытие. Современные автовладельцы обустраивают помещения для своих автомобилей автоматическими гаражными воротами.

Что очень комфортно в непогожие дни, а также достаточно безопасно для самого транспорта. При этом, такие изделия можно сконструировать самостоятельно.

Виды автоматических конструкций

Современные технологии шагнули вперед и предлагают сегодняшнему автолюбителю множество вариантов автоматических ворот. Выбор тут зависит от масштабов гаража и технических особенностей подъезда к нему.

Среди множества вариантов выделяют следующие автоматические гаражные конструкции:

  1. Автоматические распашные.
  2. Подъемно-поворотные.
  3. Секционные автоматические гаражные ворота.
  4. Рулонные или рольставни.
  5. Откатные или сдвижные.

Конструкция автоматических ворот для гаража.

Каждый из этих типов мы рассмотрим ниже, а пока следует отметить, что управление может осуществляться тремя способами:

  1. Управление кнопкой, установленной на стене возле гаража.
    Данный способ не совсем приемлем, поскольку водителю для активации таких ворот необходимо будет покинуть автомобиль. Такой вариант хорош, как запасной, в случае потери дистанционного пульта.
  2. Второй вариант − автоматические ворота для гаража с дистанционным открытием.
    Сигнал из пульта поступает на приемник, а тот − активирует всю конструкцию. Единственным недостатком такой системы управления является вероятность совпадения радиоканала, на котором работает ваш пульт, с радиоканалом других владельцев гаражей. Поэтому, выбирая такой способ управления, обращайте внимания на кодировку радиоканалов и безопасность.
  3. Управление створками с помощью мобильного телефона, на который устанавливается необходимая программа.
    В работе такого замка участвует спутниковая связь, что вполне надежно. Однако такая система отличается повышенной дороговизной.

Кроме позитивных моментов автоматизированной системы управления следует отметить и возможные негативные нюансы. В случае отключения питания, открыть такие замки будет крайне сложно.

Поэтому следует заранее позаботиться об альтернативных вариантах управления, например:

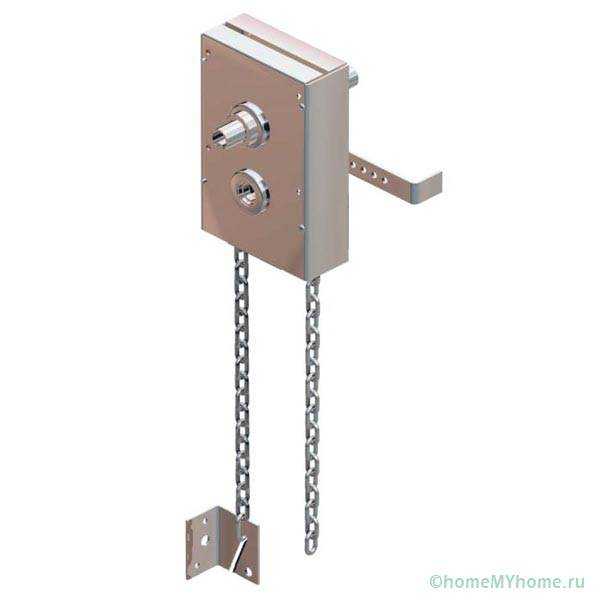

  1. Установка системы разблокировки, которая поможет вручную управлять воротами.
  2. Резервный источник питания.

При необходимости можно использовать оба варианта.

Давайте рассмотрим, что представляют собой конструкции автоматических ворот, какие у них есть преимущества и недостатки.

Автоматические распашные конструкции

Это один из распространенных вариантов, поскольку зачастую позволяет установить автоматику на уже существующие гаражные ворота.

Устройство подъемных гаражных ворот.

Главным вопросом тут будет выбор привода, который может быть трех видов:

  1. Подземный, при котором ворота насаживаются на привод, который расположен внизу и приводит в действие механизм.
    Такой вариант характерен сложностью установки.
  2. Линейный привод устанавливается внутри помещения.
    Наиболее комфортный в эксплуатации.
  3. Рычажный привод подлежит установке как снаружи, так и внутри.

    Обладает меньшей ветроустойчивостью, в сравнении с линейным приводом.

Особенность работы таких ворот предполагает свободную площадку перед ними, поскольку их створки открываются наружу. Поэтому данный вариант будет подчас неудобен в зимнее время, когда подъезд к гаражу может быть занесен снегом.

Еще одним недостатком такой конструкции является высокая парусность ворот, поэтому крайне важно рассчитать силу работы всего механизма. Ведь ненадежно закрепленные створки таких ворот при сильном порыве ветра могут быть неконтролируемы.

Как правило, такие конструкции «холодные», а их утепление потянет за собой дополнительные затраты. Да и добиться герметичности будет очень сложно.

Одним словом, данный вид наиболее уместен, если в вашем гараже уже есть ворота, а вы желаете их автоматизировать. В противном случае, рекомендуем рассмотреть иные варианты ниже.

Подъемно-поворотные

Основное требование для установки автоматизированных подъемных ворот в гараже ─ наличие свободного места под потолком. Такие сооружения представляют собой цельное полотно во всю ширину проема, которое при активации поднимается вверх и заходит под потолок, параллельно полу.

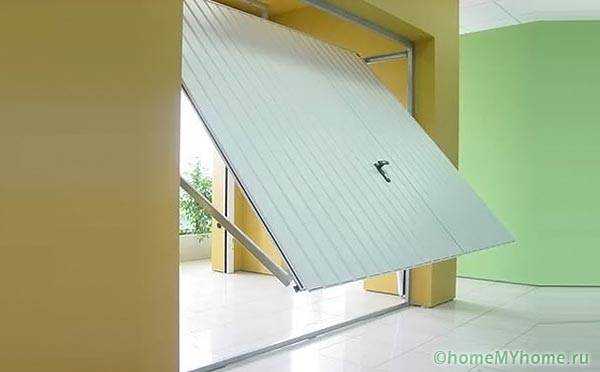

Разновидности установки ворот.

Основными преимуществами являются:

  1. Экономия места перед гаражом. Теперь свободного пространства нужно меньше, чем при распашных воротах, хотя оно, все-таки, необходимо. Особенно важно соблюдать дистанцию между амплитудой работы таких конструкций и стоящим автомобилем, во избежание столкновения.
  2. При правильном расчете проема, можно добиться хорошей теплоизоляции.
  3. При необходимости можно предусмотреть вход─калитку.
  4. Существуют утепленные полотна, что значительно повысит теплоизоляцию.

Однако существуют и недостатки конструкции:

  1. Такие автоматические ворота невозможно установить в совсем низком гараже.
  2. При открытии вручную понадобятся физические усилия.
  3. Конструкция занимает значительную площадь в гараже под потолком и по бокам входа.

Секционные гаражные конструкции

Такие гаражные ворота состоят из нескольких секций, соединенных между собой. При открывании створок секции движутся вверх по направляющим, преломляясь, занимают место под потолком параллельно полу. Секции могут быть уже с утеплителем или металлические с предварительно нанесенной защитой и краской.

Для обеспечения болей теплоустойчивости можно использовать резиновые уплотнители между панелями в местах стыка.

В работе таких автоматических гаражных дверей используют следующие виды приводов:

  1. Потолочный.
  2. Осевой.

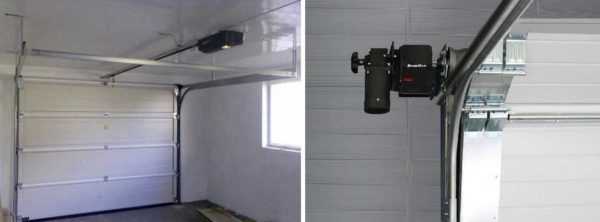

Устройство для автоматизации подъемных ворот.

Недостатками такой конструкции являются:

  1. Дороговизна.
  2. Ненадежная защита гаража от несанкционированного взлома.
  3. Сложный монтаж.

Среди преимуществ следует отметить следующие:

  1. В отличие от подъемно-поворотных ворот, секционные не требуют наличия очищенного и свободного пространства перед въездом в гараж.
  2. Секции могут быть надежно утеплены.
  3. Подобным конструкциям не страшны порывы ветра, и они являются безопасными в эксплуатации.
  4. Монтаж секционных ворот несложен.

Рулонные рольставни

Эта конструкция довольна проста: алюминиевые планки, которые составляют роллету, при запуске механизма наматываются на вал или барабан. Установленный привод автоматизирует конструкцию, и ею можно управлять дистанционно.

Такие электронные гаражные ворота бюджетны, легки в установке и экономят место в гараже, однако они, как правило, холодные и не очень надежные.

Откатные или сдвижные

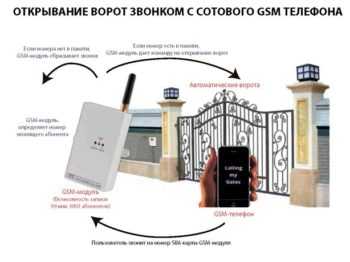

Устройство для открывания ворот с мобильного.

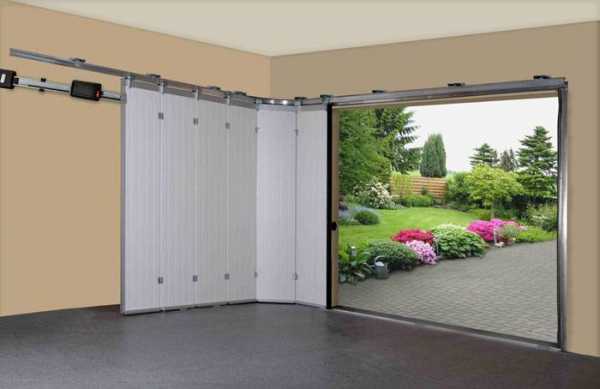

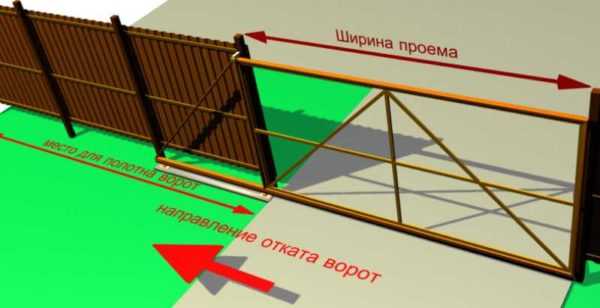

Принцип роботы таких ворот заключается в смещении полотна в сторону, что автоматически подразумевает наличие свободного пространства сбоку от проема, длинной, большей, чем сам проем на 1─1,5 метра. В связи с этой особенностью, их чаще устанавливают при въезде на охраняемую парковку.

В зависимости от конструкции, их существует три вида:

  1. Консольные откатные.
    Состоят из гаражного полотна, на котором закреплена консольная балка, П─образная в сечении. Внутри балки размещаются ролики на специальной подставке. Ролики скользят по балке и полотно сдвигается.
  2. Подвесные сдвижные.

    При таком типе конструкции ролики крепятся непосредственно к полотну и скользят по балке, которая прикреплена верху. Фактически полотно висит на балке.
  3. Откатные по рельсу — зеркальное отражение подвесных.
    Тут несущая балка или рельса размещена внизу. Такая конструкция одна из наименее удобных, поскольку в направляющую рельсу часто попадает грязь и грунт, из-за чего возможно перекашивание полотна.

Среди преимуществ отметим следующие:

  1. Высокая стойкость к взлому.
  2. Стабильность в работе.
  3. Можно сделать самостоятельно.

Недостатки у таких конструкций очевидны:

  1. Низкая теплоизоляция, такие ворота подойдут больше для холодного гаража.
  2. Потребность в территории для сдвигаемого полотна.

Многие из автолюбителей решают автоматизацию самостоятельно. И это не удивительно, поскольку некоторые модели это позволяют. Предлагаем вашему вниманию одну из них.

Как сделать подъемные ворота своими руками

Сделать автоматические гаражные ворота своими руками возможно. Для этого необходимо провести необходимые замеры и расчеты, а также запастись необходимым инструментом.

Управление подъемными воротами.

Алгоритм работы очень прост:

  • проводим замеры и расчеты;
  • делаем монтаж дверной коробки и направляющих;
  • собираем дверное полотно;
  • изготовляем движущийся механизм;
  • устанавливаем ворота;
  • делаем монтаж системы противовесов.

Отметим, что для создания привода гаражных ворот своими руками, потребуется актуатор. Как правило, используется актуатор в форме резьбовой шпильки с винтовой муфтой на ней. Шпилька вращается и муфта, прокручиваясь по резьбе, перемещается по шпильке.

Подготовительный этап

Создавая гаражные ворота своими руками, вам понадобится сварочный аппарат, электродрель, строительный уровень, рулетка, гаечные ключи и чертежи с расчетами.

Для создания гаражной автоматики необходимо установить подъемный механизм, используя при этом швеллеры, стальные уголки, противовесы, кронштейны, пружины возвратного типа и стальной трос.

Также вам будет необходима уплотнительная лента для обработки ею створки ворот по всему периметру.

Монтаж дверной коробки и направляющих

Редуктор для открытия ворот.

Перед тем, как преступить к монтажу дверной коробки и направляющих подъемных гаражных ворот, нужно убедиться, что дверной проем абсолютно ровный. В противном случае, конструкция не будет работать корректно.

Далее необходимо собрать дверную коробку, имеющую форму буквы «П» и состоящую из деревянных брусьев и металлических уголков. Нижнюю ее часть рекомендовано заглубить в грунт на глубину от 2 сантиметров и более.

Для дальнейшего устройства автоматических ворот гаража необходимо на потолке с помощью металлических штырей закрепить кронштейн. После чего с помощью болтов установить на кронштейне шарниры.

Сборка дверного полотна

На этом этапе необходимо сварить металлическую раму гаражных автоматических ворот по точным размерам дверной рамы. Именно сейчас стоит определиться с местом для установки ручки, замков иных приспособлений, защищающих гараж от взлома.

С одной стороны рамы прикручивается профлист, а с другой ─ сендвич─панели или иные виды утеплителя. В завершении сборки дверного полотна следует приклеить уплотнители по всему периметру.

Монтаж механизма открывания

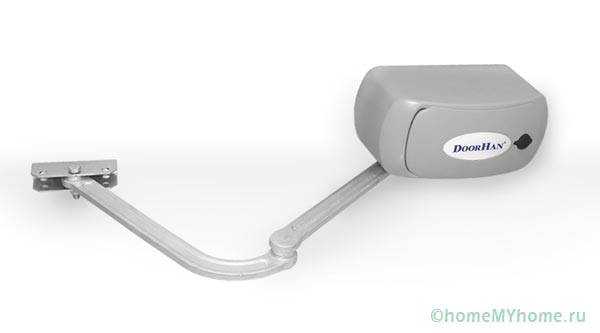

Привод автоматических ворот.

Механизм открывания автоматических гаражных ворот вполне прост и состоит из следующих компонентов:

  • дверного полотна;
  • двух стоек, расположенных справа и слева от полотна с противовесами;
  • устройства регулировки и фиксации стоек.

На дверную панель следует установить четыре кронштейна с направляющими роликами─подшипниками. Трос для противовесов крепиться к нижним кронштейнам с помощью дополнительный деталей.

Сборка всей конструкции

Электрическая схема автоматических гаражных ворот.

Для сборки ворот необходимо:

  1. Установить стойки в дверной коробке, убедиться, что они находятся строго перпендикулярно друг другу.
  2. Зафиксировать на потолке и просверлить места для 12 кронштейнов, предварительно отодвинув стойки.
  3. Установить в отверстия под кронштейны дюбеля.
  4. Вернуть стойки на место, укрепить кронштейны саморезами, не закручивая до упора.
  5. Выставить стойку перпендикулярно проему и лишь потом закрутить саморезы до конца.
  6. Приварить упоры к стойкам, которые будут регулировать расстояние между ними.

Точно такой механизм предусмотрен для сборки второй стойки. Чтобы надежно зафиксировать положение стоек и сохранять его таким долгое время, между стойками можно установить металлический прут с резьбой на краях. На край прута накручиваются 4 гайки, расположенные с обеих сторон упоров.

Установка ворот с противовесами

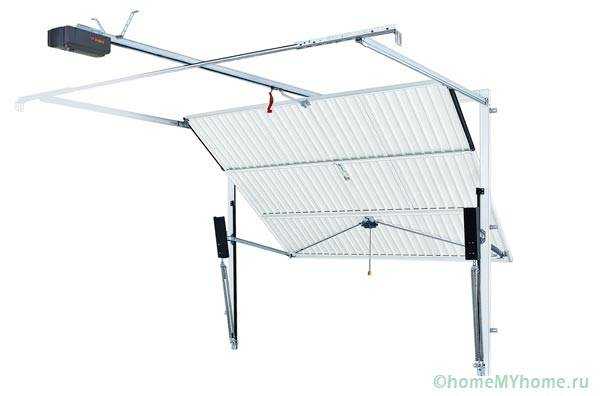

Устройство подъемных гаражных ворот.

Соединить движущее полотно с автоматическим механизмом можно следующим образом:

  • просверлить в створке отверстия для кронштейнов;
  • разместить полотно между створками;
  • поместить ролики в пазы стоек и зафиксировать их винтами;
  • собрать систему противовесов;
  • установить фурнитуру и замки;
  • окрасить металлические поверхности во избежание коррозии.

Итог

Резюмируя актуальную ситуацию на рынке автоматических гаражных ворот, следует отметить, что их существует великое множество. Все чаще автолюбители устанавливают автоматику на своих воротах для удобства и комфорта управления.

При выборе типа ворот следует руководствоваться техническими возможностями и потребностями, поскольку у каждого типа автоматических гаражных ворот есть своим недостатки и преимущества. Также делаем заключение, что сборку автоматических гаражных ворот можно сделать своими руками.

vseprogarazh.ru

Гаражные автоматические ворота - разновидности и их особенности

В качестве гаражных ворот все чаще стали применяться автоматические конструкции, управляемые с пульта ДУ. Такие ворота обладают массой преимуществ, имеют достаточную надежность, могут собираться своими руками. Эксплуатация автоматических ворот сложности не представляет, так как достаточно нажатия одной кнопки для открытия или закрытия ограждающей створки. В данном материале мы разберем разновидности автоматических входных конструкций, особенности их выбора, рассмотрим общий принцип самостоятельного монтажа.

Автоматические гаражные ворота в действии

Виды автоматических гаражных ворот

Перед тем, как выбрать автоматические ворота для своего гаража, необходимо определиться с их разновидностью. Дело в том, что различные типы створок существенно различаются между собой конструкцией и принципом работы. Мы не будем рассматривать откатные ворота, так как они занимают слишком много места, ввиду чего применяются только в гаражных боксах. Также обойдем вниманием изделия распашные, так как их очень редко дополняют автоматикой.

Подъемно-поворотная конструкция

Створка в такой конструкции представляет собой цельное полотно, находящееся постоянно в одной плоскости, и имеющее ребра жесткости. В процессе открывания полотно поворачивается под 90 градусов, пока не примет положения, параллельного дорожному покрытию. Одновременно с этим створка поднимается в верхнее положение. Такой тип ограждения обладает отличной взломостойкостью, способностью створки очень плотно прилегать к раме, могут оборудоваться калиткой.

Подъемно поворотные автоматические ворота для гаража

В открытом положении подъемно-поворотная створка уменьшает общую высоту гаража. Это нужно учитывать при заезде в гараж автомобилей, имеющих разные габариты. Такие конструкции отличаются высокой стоимостью.

Секционные ворота

Створка состоит из нескольких жестких секций, связанных между собой шарнирными элементами. Материалом секций служат сэндвич-панели. При открывании створки подвижные секции движутся по направляющим, преломляются, и складываются параллельно потолку. Такое положение створки также занимает некоторое место, уменьшая высоту гаража.

Секционные гаражные ворота

Преимущества секционных ворот — презентабельность, удобство ухода и ремонта, достаточная степень надежности. При желании можно сделать в створке калитку.

Створка роллетного типа

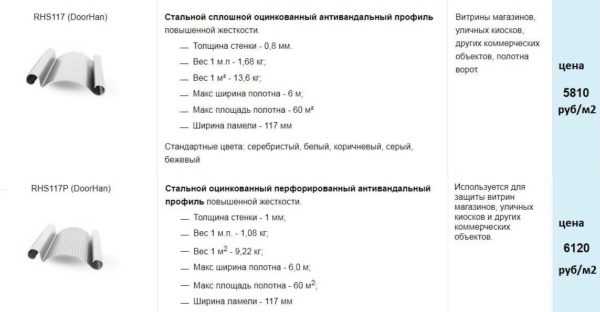

Оригинальные роллеты, изготовленные из алюминиевых пластин с утеплителем, можно использовать в качестве гаражных ворот. Пластины входят в зацепление друг с другом, что обеспечивает надежность створки. В процессе поднимания пластины сматываются в рулон, закрепляемый на потолке или в коробе. Роллетные ворота не занимают площадь сбоку и впереди гаража, а также не уменьшают высоту гаражного помещения.

Роллетные ворота в гараж автоматического типа

Калитку на такой створке установить нельзя.

Гаражные автоматические ворота — что нужно учитывать при выборе

Подбирая автоматические ворота, уделите первоочередное внимание таким нюансам:

  1. Габариты створки должны соответствовать размерам проема гаража. Особенно это касается ворот роллетного типа.
  2. Достаточная ширина ворот для проезда автомобиля. Если ваш гараж имеет сравнительно узкий общий проход, то механизм ворот может его сузить еще больше. Безопасным является расстояние для проезда по 30 см с каждого борта автомобиля. Высота проезда не должна быть меньше 2 м.
  3. Безопасность гаража. Среди всех автоматических ворот наилучшими показателями по безопасности считаются подъемно-поворотные конструкции. Цельное и усиленное полотно надежно защищает гараж от проникновения.
  4. Показатели теплоемкости. Чем больше отдельных пластин имеет створка, тем хуже ее теплоизоляционные характеристики. Если планируется установка ворот в отапливаемый гараж, то предпочтение будут иметь подъемно-поворотные и секционные створки.
  5. При выборе секционной конструкции учитывайте, что секции должны располагаться внутри гаража, заходя на стены минимум на 15 см.
  6. Очень желательно установить автоматику на ворота, чтобы их можно было открывать с пульта ДУ.

Монтаж гаражных автоматических ворот

Если принято решение установить гаражные автоматические ворота самостоятельно, то рекомендуется придерживаться следующей последовательности действий:

  1. Подготавливается створка по необходимым размерам. Роллетная и подъемно-поворотная конструкция продаются в уже собранном виде. Элементы ворот секционных собираются отдельно. Панели вставляются в направляющие, а затем соединяются шарнирами. Шарниры крепят к захватам, которые имеются на каждой секции.
  2. Готовится проем. В нем закрепляется силовая рама, которая будет удерживать створку. Рама выставляется строго по уровню, а затем крепится к материалу гаража анкерами.
  3. Промежутки между рамой и стенками гаража заполняются полимерной пеной. Если промежутки незначительные, то можно использовать силиконовый герметик.
  4. Если производится установка секционных ворот, то на потолке монтируются горизонтальные направляющие.
  5. Створка устанавливается в раму, а затем крепится к ней.
  6. Проверяется плотность прилегания створки к раме. Если есть необходимость, выполняется регулировка.
  7. Монтируются и подключаются электропривод, гидропривод, а также прочая автоматика. Питание должно подводиться не только от электросети, но и от аккумуляторов. Это обеспечит работоспособность механизма при выключении основного питания.
  8. Устанавливается фурнитура.
  9. Регулируется и проверяется работа створки.

Нюансы монтажа автоматических ворот

В процессе самостоятельной установки гаражных ворот уделите внимание таким моментам:

  • Высота проема в гараже должна замеряться в нескольких разных точках. Если имеются различия в показаниях высоты, в расчет берется наибольший показатель.
  • Стены гаража в месте проема должны быть параллельными относительно друг друга. Это обеспечит нормальную установку рамы. Если имеются расхождения, стены желательно выровнять при помощи шпаклевки.
  • Крепления силовой рамы к стенам гаража производится такими крепежными элементами, которые предназначены именно для этих целей. Так, к стенам из кирпича, шлакоблока или бетона раму крепят обычными распорными анкерами. А вот для стен из ячеистого бетона необходимо использовать специальные дюбели или химические анкеры, так как хрупкость материала не позволит закрепиться в нем обычному металлу.
  • Направляющие на потолке должны быть точно выровнены по всей протяженности, чтобы исключить заклинивание или выпадение створки.
  • Нижний резиновый уплотнитель должен плотно примыкать к полу. Щелей между полом и закрытой створкой быть в принципе не должно. То же самое касается и возможных боковых просветов. Выключив в гараже свет, проверяют, не проникает ли солнечный свет с улицы внутрь гаража.

Обладая определенными строительными навыками, вполне можно самостоятельно приобрести и установить гаражные автоматические ворота. Соблюдая аккуратность и точность, вы обеспечите долговечность конструкции и ее нормальную работу.



sdelayzabor.ru

Подъемные ворота для гаража: размеры, цены и конструкции

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Одним из лучших способов оформления въезда во двор и для гаражных сооружений считаются подъемные ворота. Они отличаются сложным устройством, но при этом их все же возможно смонтировать самостоятельно. Кроме многочисленных достоинств, подобная конструкция имеет значительную стоимость. Перед приобретением подобных механизмов, рекомендуется изучить характеристики и особенности монтажа, чтобы качественно обустроить подъемные ворота для гаража: размеры, цены изделий должны учитываться.

Подобные системы не только функциональны, но и обладают эстетическими качествами

Содержание статьи

Подъемные ворота для гаража: размеры, цены и свойства

Конструкции, которые открываются с помощью поднимания, называются подъемными. Они бывают разных видов.

Стоит выделить следующие разновидности:

  • поворотно-секционные модели - монолитное сооружение, у которых выдвигается нижний элемент. В данном случае основная часть ворот помещается внутрь гаража, а снаружи оставляется козырек;

Эта модель может иметь разные конфигурации

  • для подъемных секционных устройств не требуется дополнительного пространства, так как секции размещаются горизонтально;

Вариант подъемно-секционного механизма

Статья по теме:

Секционные ворота в гараж. Размеры и цены популярных производителей, практическое руководство по выбору с советами по монтажу в специальной публикации нашего портала.
  • подъемно – поворотные механизмы в открытом состоянии смотрятся как горизонтальный козырек. Применение установки имеет множество преимуществ.

Такая конструкция характеризуется простотой

Принцип действия подъемных ворот

Вы можете попробовать установить подъемные ворота для гаража своими руками. Для этого обязательно изучите  чертежи, фото и видео. Важным преимуществом подъемных установок считается несложный механизм действия. Система собирается из рамы и деталей направляющих, с применением которых производится перемещение. В качестве основания применяется стальная рама, которая устанавливается в проем гаража. При самостоятельном производстве для нее применяются трубы из металла с прямоугольным сечением.

На чертеже можно видеть основные элементы системы

В момент открытия конструкции задействуются специальные рычаги и механизм на роликах, которые производят перемещение конструкции по направляющим. Нижние элементы поднимаются и образуют подобие козырька.

Открывающийся механизм бывает:

  • шарнирно-рычажный более крепкий. Он обеспечивает передвижение полотна по необходимой траектории и не имеет блокировку конструкции. При таком методе необходимо правильно выполнить установку направляющих;
  • устройство на противовесах состоит из специального троса, который монтируется к нижним элементам рамы, а также проходит через специальный противовес. Такая конструкция применяется при значительном весе конструкции.

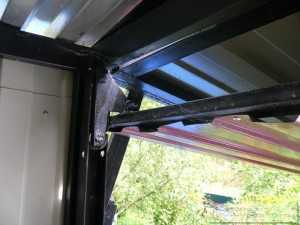

Особенности механизма для ворот

Полезная информация! Подобные установки можно оснастить пультом управления или электроприводом.

Достоинства и недостатки подъемных конструкций

Стоит учитывать для установки подъемных ворот для гаража – размеры, цены и свойства конструкций.

У подъемных систем стоит выделить такие достоинства:

  • цельность полотна и прочность, которые обеспечивают защиту от взлома;
  • материал конструкции отличается стойкостью к коррозии;
  • не занимают много места;
  • могут обшиваться разными отделочными материалами;
  • дополнительно могут утепляться специальными панелями;
  • система открывания выполняется автоматически или вручную.

Подъемные системы рекомендуется для участков СС ограниченным пространством

Есть у системы и некоторые недостатки. Монтаж производится только в проемы прямоугольной формы. Когда ворота открываются, снижается высота проема. Также стоит учитывать, что при большом весе ворот, понадобится установка дополнительных противовесов.

Стандартные размеры подъемных гаражных ворот: цены определенных моделей

Перед тем как купить подъемные ворота в гараж, цену нужно уточнить. Стоимость конструкции зависит от материала, особенностей механизма и от наличия системы управления. Важным параметром, на который стоит обратить внимание, является толщина полотна.

В таблице представлены некоторые популярные модели подъемных конструкций.

Таблица 1. Средняя стоимость подъемных конструкций

При выборе определенной модели нужно учитывать особенности подъемного механизма

Как самостоятельно рассчитать габариты конструкции?

Устанавливая подъемные ворота для гаража, размеры, цены имеют большое значение. Стоимость конструкции напрямую зависит от ее размеров. Необходимые размеры можно просчитать самостоятельно. Если ширина автомобиля 1,8-2 метра, то габариты ворот должны подбираться с запасом. Чтобы въезд был свободным нужно предусмотреть по 0,5 метров с каждой стороны. При этом общая ширина может получиться около трех метров.

Устройство секционных ворот

При приобретении готовых систем, стоит учитывать, что многие производители предлагают конструкции определенных размеров. Чтобы не ошибиться с размерами, можно вызвать специалиста в компании, у которой будут приобретаться ворота.

При самостоятельном конструировании ворот необходимо изготовить точный чертеж со всеми размерами и деталями. При этом значение имеют точные размеры гаражных ворот для легкового автомобиля.

Особенности подъемных установок

Как выбрать материал для ворот?

Для создания простых моделей необходимы деревянные бруски, различные уголки, полосы из металла, пружины и кронштейны. Также потребуется полотно и электропривод, обеспечивающий закрывание и открывание ворот. Полотно можно сделать из дощатого щита, покрытого листами из металла, сэндвтч панелей или цельного листа.

При самостоятельном изготовлении часто используется щит из досок, который сверху покрывается листами стали. Для создания теплоизоляции применяется пенопласт или пенополистирол.

Часто в качестве материала применяется древесина

Нюансы сборки гаражных подъемных ворот своими руками: чертежи и видео

Для создания подъемно поворотных ворот своими руками, фото которых представлены на сайте, понадобятся определенные инструменты. Это молоток, уровень, сварочный агрегат, набор отверток, гаечных ключей и сверл. Сначала делается проект будущей системы. В интернете есть большое количество чертежей, с помощью которых можно создать функциональные конструкции.

Особенности монтажа

С помощью чертежа собирается коробка из брусков. Деревянные детали собираются с применением угольников.

Монтаж полотна

Готовую раму обшивают листовым материалом или щитом. Затем выполняется основа механизма. При этом монтируется швеллерный кронштейн, который соединяется с пружиной при помощи регулировочной пластины. Пружина крепится за нижние витки.

Полотно может монтироваться на любую удобную высоту

С помощью сварочного агрегата пластина крепится к торцевой части рычага. Затем монтируются рельсы для движения механизма. Полученную конструкцию можно окрасить.



Установка подъемной системы

Полезные рекомендации

Полезные рекомендации от специалистов помогут собрать качественную конструкцию:

  • использование сварки отличается удобством. При таком способе крепежа не нужно просверливать отверстия;
  • высота проема не должна быть менее 2,3 метра;
  • расстояние между потолком и верхней частью проема составляет 0,4-0,5м;
  • в нижней части полотна можно установить паз, в который вставляется уплотнитель;
  • вес полотна не должен превышать 100 кг;
  • для монтажа привода используется реверсивная лебедка, а для пульта подойдет переделанная сигнализация от автомобиля;
  • в конструкции можно сделать небольшие вставки для лучшей освещенности;
  • применение стопорных механизмов защитит от защемлений.

При правильном монтаже подобные конструкции полностью безопасны

Использование рекомендаций и пошаговых инструкций позволит создать функциональные и удобнее подъемные системы.

Видео: самодельные подъемные ворота для гаража или сарая



Загрузка...

homemyhome.ru

Автоматические ворота для гаража с дистанционным открытием

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Существенно повышают комфортность эксплуатации автоматические ворота для гаража с дистанционным открытием от пульта ДУ. Однако существующие конструкции гаражных створок обладают разным бюджетом строительства, эксплуатации этих коммуникационных систем. В принципе механизм открытия можно смонтировать, как на роллеты, так и на распашные створки. В последнем случае снижается ресурс, увеличиваются эксплуатационные расходы.

Автоматические ворота для гаража с дистанционным открытием

Содержание статьи

Видео: автоматические гаражные ворота



Виды гаражных ворот

Чтобы выбрать автоматические ворота для гаража с дистанционным открытием для собственных нужд, необходимо изучить существующие конструкции. Чаще всего эксплуатируются створки ворот нескольких типов:

  • распашные – до недавнего времени считались классикой, два полотна отворяются на шарнирных петлях, максимальный угол 180 градусов;

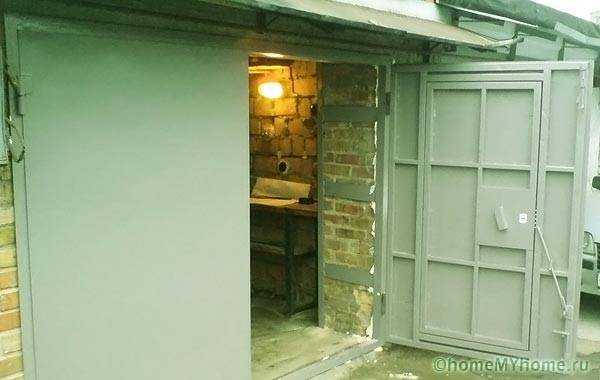

Распашные ворота гаража

  • секционные – состоят из шарнирно соединенных панелей, уползающих при открытии вверх под потолок гаража;

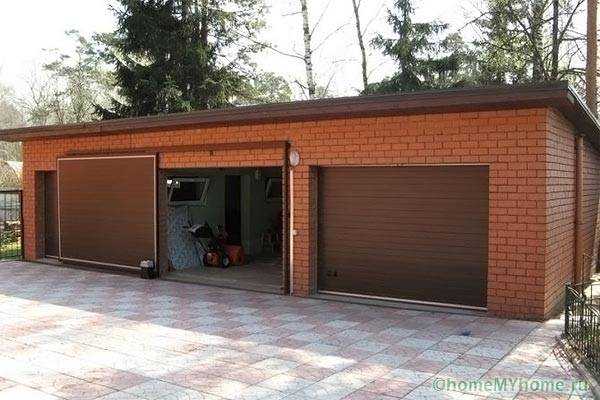

Секционный тип ворот

  • рольставни – конструкция аналогична предыдущему варианту, однако панели очень узкие, что позволяет наматывать их на барабан, жестко закрепленный над проемом гаража;

Автоматические рольставни

  • подъемно-поворотные – полотно цельное, перемещается при отворении по сложной траектории в двух плоскостях;

Подъемно-поворотное полотно — достаточно редкий тип

  • складная «гармошка» – полотно сделано из нескольких вертикальных створок, подвижно закрепленных относительно друг друга, открывается обычно в две стороны, панели размещаются перпендикулярно проему у несущих стен;

Ворота типа «складная гармошка»

  • сдвижные – применяются только в промышленных гаражах либо на участках частных владельцев, имеют обычно одну длинную створку, отъезжающую вдоль стены.

Сдвижные ворота чаще применяются для промышленных гаражей

Каждую конструкцию можно оснастить электроприводом, чтобы перемещать дверные полотна из дома, салона автомобиля.

Статья по теме:

Секционные ворота в гараж. Размеры и цены популярных производителей, практическое руководство по выбору с советами по монтажу в специальной публикации нашего портала.

Принцип работы системы, схемы

Ввиду разнообразия конструкций приводов автоматические ворота для гаража с дистанционным открытием следует проектировать перед постройкой здания для хранения транспорта. Это избавит от переделок, внесения изменений в силовой каркас постройки. Однако потребность в автоматизации процесса отворения створок может возникнуть в период эксплуатации. Поэтому необходимо рассмотреть все существующие варианты.

Распашные ворота

При эксплуатации, проектировании распашных створок автоматических ворот для гаража с дистанционным открытием могут использоваться несколько приводов:

  • подземный – нижняя часть ворот крепится к приводу, верхняя висит на стандартном шарнире, работоспособность системы зависит от соосности петель, монтаж крайне сложный для любителя;

Подземный привод сложен в установке

  • линейный – устанавливается внутри помещения в проеме, приводится в действие контактным выключателем или ДУ пультом, подходит для створок весом в пределах 3 т;

Линейный привод

  • рычажный – может монтироваться снаружи, изнутри, усилие от прямого толкателя передается воротам через изогнутые рычаги;

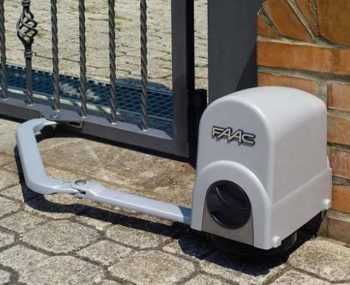

Рычажный тип привода

Преимуществом этих конструкций является использование существующих гаражных полотен, что несколько снижает начальные вложения.

Схема автоматизации распашных ворот

Недостатков у схем автоматизации распашных створок гораздо больше:

  • при выборе подземного механизма придется бетонировать приямок, герметизировать его во избежание скапливания воды;
  • створки открываются наружу, поэтому необходима уборка прилежащей территории, наличие свободного пространства;
  • парусность ворот максимальная, поэтому от самопроизвольного распахивания, поломки привода используются ограничительные цепи.

Однако распашные полотна обычно изготавливаются из листовой стали, поэтому вандалозащищенность, безопасность постройки выше прочих существующих вариантов.

Сдвижные ворота

В отличие от существующих конструкций автоматические сдвижные ворота для гаража с дистанционным открытием чаще всего оснащаются наземным реечным механизмом. На створку фиксируется червячная рейка с зубьями, на шкив электропривода надета шестерня, которая и перемещает конструкцию. Поэтому снизу всегда остается достаточно большая щель, которую необходимо уплотнять гофрой, резиной, прочими способами.

Комплект наземного реечного механизма

Существенным недостатком является перемещение длинномерной конструкции вбок. Поэтому используются подобные ворота при достаточной ширине фасада постройки. Вместо реечного привода могут использоваться цепные модификации, однако они более шумные. Для повышения ресурса верхняя часть створки часто подвешивается на дополнительную траверсу.

Для использования раздвижных ворот гараж должен иметь значительный запас по длине

Подъемно-поворотные ворота

В отсутствие свободного пространства под потолком помещения (притолок) сдвижные модификации установить невозможно. Поэтому автовладелец выбирает подъемно-поворотную панель, которую можно изготовить самостоятельно по каркасной технологии (пенополистирол внутри брусков) или из сэндвича. Пространственная жесткость, стабильность геометрии здесь выше, отсутствуют шарнирные сочленения панелей.

Схема подъемно-поворотной конструкции ворот

Однако остаются боковые направляющие, ролики по краям полотна. Механизм трансформации, схема крепления отдельных элементов самая сложная из всех существующих приводов. Замеры придется производить многократно, при ошибках строителей необходимо исправлять геометрию проема. Поэтому лучше заказать монтаж специалистам.

Подъемно-поворотный механизм самый сложный в монтаже

Важно! Установить встраиваемую калитку в подъемно-поворотное полотно очень сложно. Тросы занимают практически всю заднюю поверхность панели в нижней части.



Статья по теме:

Секционные ворота

Самыми востребованными для автоматизации процесса дистанционного открывания являются секционные конструкции. Схема электропривода в обязательном порядке дублируется торсионными пружинами для ручной эксплуатации. Самостоятельная установка сложная, но доступна домашнему мастеру – каждое изделие сопровождается подробной инструкцией.

Схема секционной конструкции

Преимущества секционных конструкций следующие:

  • минимальные нагрузки на несущие стены;
  • высокий ресурс, ремонтопригодность, взаимозаменяемость узлов;
  • комфортность эксплуатации, эргономичный дизайн;
  • легкая интеграция калиток, вентиляционных продухов, окошек;
  • минимальные транспортные, эксплуатационные расходы.

При перебоях электроэнергии створ ворот может подниматься вручную. Однако наличие минимальной притолоки является обязательным условием монтажа системы.

Ручной цепной привод для секционных ворот



Роллетные ворота (рольставни)

Стальные, алюминиевые длинномерные панели-ламели составляют роллету, которая наматывается на вал внутри специального короба, как при ручном, так и при механическом приведении системы в действие. Поэтому достаточно смонтировать на конце вала электропривод, чтобы полностью механизировать процесс, оставив возможность ручного управления металлической вандалозащищенной шторой.

Электропривод рольставней

Преимущества заключены в бюджетной цене, быстрой установке, экономии проезжей части, герметичности всех узлов специальными элементами. Роллеты обладают высокой ремонтопригодностью, шторы можно заменять при необходимости нового интерьера фасада постройки. Механизм привода при этом снимать не обязательно.

Рольставни обладают высокой ремонтопригодностью

Складные ворота «гармошка»

Частными владельцами «гармошки» из вертикальных складных секций используются очень редко. Приводы для автоматизации процесса отворения полностью аналогичны распашным конструкциям, за исключением подземных электродвигателей с рычагами.

Недостатки так же заключаются в необходимости свободного места перед лицевым фасадом постройки, уборке прилежащей территории. Изготавливаются створки из сэндвичей, полимерных панелей, в них встраиваются окна, калитки, продухи вентиляции. Конструкции минимально нагружают несущие стены, так как имеют малый вес.

Ворота гармошкой с окнами

Выводы

Таким образом, удобнее в эксплуатации оснащенные системами автоматического открытия секционные и роллетные ворота. Распашные конструкции опасно открывать в ветреную погоду, необходимо очищать пространство перед ними после каждого снегопада. Сдвижные модификации слишком шумные, требуют дополнительной герметизации узлов примыкания. Складные «гармошки применяются в промышленных цехах. Подъемно-поворотные конструкции не популярны из-за сложных конструкций, установки приводов.

Видео: как выбрать автоматические гаражные ворота



Загрузка...

homemyhome.ru

Автоматические ворота для гаража с дистанционным открытием: какие выбрать?

Главная/Статьи/Автоматические ворота для гаража с дистанционным открытием: какие выбрать?

Существенно повышают комфортность эксплуатации автоматические ворота для гаража с дистанционным открытием от пульта ДУ. Однако существующие конструкции гаражных створок обладают разным бюджетом строительства, эксплуатации этих коммуникационных систем. В принципе механизм открытия можно смонтировать, как на роллеты, так и на распашные створки. В последнем случае снижается ресурс, увеличиваются эксплуатационные расходы.

Автоматические ворота для гаража с дистанционным открытием

Видео: автоматические гаражные ворота



Виды гаражных ворот

Чтобы выбрать автоматические ворота для гаража с дистанционным открытием для собственных нужд, необходимо изучить существующие конструкции. Чаще всего эксплуатируются створки ворот нескольких типов:

  • распашные – до недавнего времени считались классикой, два полотна отворяются на шарнирных петлях, максимальный угол 180 градусов;

Распашные ворота гаража

  • секционные – состоят из шарнирно соединенных панелей, уползающих при открытии вверх под потолок гаража;

Секционный тип ворот

  • рольставни – конструкция аналогична предыдущему варианту, однако панели очень узкие, что позволяет наматывать их на барабан, жестко закрепленный над проемом гаража;

Автоматические рольставни

  • подъемно-поворотные – полотно цельное, перемещается при отворении по сложной траектории в двух плоскостях;

Подъемно-поворотное полотно — достаточно редкий тип

  • складная «гармошка» – полотно сделано из нескольких вертикальных створок, подвижно закрепленных относительно друг друга, открывается обычно в две стороны, панели размещаются перпендикулярно проему у несущих стен;

Ворота типа «складная гармошка»

  • сдвижные – применяются только в промышленных гаражах либо на участках частных владельцев, имеют обычно одну длинную створку, отъезжающую вдоль стены.

Сдвижные ворота чаще применяются для промышленных гаражей

Каждую конструкцию можно оснастить электроприводом, чтобы перемещать дверные полотна из дома, салона автомобиля.

Статья по теме:

Секционные ворота в гараж. Размеры и цены популярных производителей, практическое руководство по выбору с советами по монтажу в специальной публикации нашего портала.

Принцип работы системы, схемы

Ввиду разнообразия конструкций приводов автоматические ворота для гаража с дистанционным открытием следует проектировать перед постройкой здания для хранения транспорта. Это избавит от переделок, внесения изменений в силовой каркас постройки. Однако потребность в автоматизации процесса отворения створок может возникнуть в период эксплуатации. Поэтому необходимо рассмотреть все существующие варианты.

Распашные ворота

При эксплуатации, проектировании распашных створок автоматических ворот для гаража с дистанционным открытием могут использоваться несколько приводов:

  • подземный – нижняя часть ворот крепится к приводу, верхняя висит на стандартном шарнире, работоспособность системы зависит от соосности петель, монтаж крайне сложный для любителя;

Подземный привод сложен в установке

  • линейный – устанавливается внутри помещения в проеме, приводится в действие контактным выключателем или ДУ пультом, подходит для створок весом в пределах 3 т;

Линейный привод

  • рычажный – может монтироваться снаружи, изнутри, усилие от прямого толкателя передается воротам через изогнутые рычаги;

Рычажный тип привода

Преимуществом этих конструкций является использование существующих гаражных полотен, что несколько снижает начальные вложения.

Схема автоматизации распашных ворот

Недостатков у схем автоматизации распашных створок гораздо больше:

  • при выборе подземного механизма придется бетонировать приямок, герметизировать его во избежание скапливания воды;
  • створки открываются наружу, поэтому необходима уборка прилежащей территории, наличие свободного пространства;
  • парусность ворот максимальная, поэтому от самопроизвольного распахивания, поломки привода используются ограничительные цепи.

Однако распашные полотна обычно изготавливаются из листовой стали, поэтому вандалозащищенность, безопасность постройки выше прочих существующих вариантов.

Сдвижные ворота

В отличие от существующих конструкций автоматические сдвижные ворота для гаража с дистанционным открытием чаще всего оснащаются наземным реечным механизмом. На створку фиксируется червячная рейка с зубьями, на шкив электропривода надета шестерня, которая и перемещает конструкцию. Поэтому снизу всегда остается достаточно большая щель, которую необходимо уплотнять гофрой, резиной, прочими способами.

Комплект наземного реечного механизма

Существенным недостатком является перемещение длинномерной конструкции вбок. Поэтому используются подобные ворота при достаточной ширине фасада постройки. Вместо реечного привода могут использоваться цепные модификации, однако они более шумные. Для повышения ресурса верхняя часть створки часто подвешивается на дополнительную траверсу.

Для использования раздвижных ворот гараж должен иметь значительный запас по длине

Подъемно-поворотные ворота

В отсутствие свободного пространства под потолком помещения (притолок) сдвижные модификации установить невозможно. Поэтому автовладелец выбирает подъемно-поворотную панель, которую можно изготовить самостоятельно по каркасной технологии (пенополистирол внутри брусков) или из сэндвича. Пространственная жесткость, стабильность геометрии здесь выше, отсутствуют шарнирные сочленения панелей.

Схема подъемно-поворотной конструкции ворот

Однако остаются боковые направляющие, ролики по краям полотна. Механизм трансформации, схема крепления отдельных элементов самая сложная из всех существующих приводов. Замеры придется производить многократно, при ошибках строителей необходимо исправлять геометрию проема. Поэтому лучше заказать монтаж специалистам.

Подъемно-поворотный механизм самый сложный в монтаже

Важно! Установить встраиваемую калитку в подъемно-поворотное полотно очень сложно. Тросы занимают практически всю заднюю поверхность панели в нижней части.



Статья по теме:

Подъемные ворота для гаража: размеры и цены. Данный тип ворот наиболее популярен, а поэтому и заслуживает отдельной публикации ввиду множества вариантов монтажа и нюансов. Читайте!

Секционные ворота

Самыми востребованными для автоматизации процесса дистанционного открывания являются секционные конструкции. Схема электропривода в обязательном порядке дублируется торсионными пружинами для ручной эксплуатации. Самостоятельная установка сложная, но доступна домашнему мастеру – каждое изделие сопровождается подробной инструкцией.

Схема секционной конструкции

Преимущества секционных конструкций следующие:

  • минимальные нагрузки на несущие стены;
  • высокий ресурс, ремонтопригодность, взаимозаменяемость узлов;
  • комфортность эксплуатации, эргономичный дизайн;
  • легкая интеграция калиток, вентиляционных продухов, окошек;
  • минимальные транспортные, эксплуатационные расходы.

При перебоях электроэнергии створ ворот может подниматься вручную. Однако наличие минимальной притолоки является обязательным условием монтажа системы.

Ручной цепной привод для секционных ворот



Роллетные ворота (рольставни)

Стальные, алюминиевые длинномерные панели-ламели составляют роллету, которая наматывается на вал внутри специального короба, как при ручном, так и при механическом приведении системы в действие. Поэтому достаточно смонтировать на конце вала электропривод, чтобы полностью механизировать процесс, оставив возможность ручного управления металлической вандалозащищенной шторой.

Электропривод рольставней

Преимущества заключены в бюджетной цене, быстрой установке, экономии проезжей части, герметичности всех узлов специальными элементами. Роллеты обладают высокой ремонтопригодностью, шторы можно заменять при необходимости нового интерьера фасада постройки. Механизм привода при этом снимать не обязательно.

Рольставни обладают высокой ремонтопригодностью

Складные ворота «гармошка»

Частными владельцами «гармошки» из вертикальных складных секций используются очень редко. Приводы для автоматизации процесса отворения полностью аналогичны распашным конструкциям, за исключением подземных электродвигателей с рычагами.

Недостатки так же заключаются в необходимости свободного места перед лицевым фасадом постройки, уборке прилежащей территории. Изготавливаются створки из сэндвичей, полимерных панелей, в них встраиваются окна, калитки, продухи вентиляции. Конструкции минимально нагружают несущие стены, так как имеют малый вес.

Ворота гармошкой с окнами

Выводы

Таким образом, удобнее в эксплуатации оснащенные системами автоматического открытия секционные и роллетные ворота. Распашные конструкции опасно открывать в ветреную погоду, необходимо очищать пространство перед ними после каждого снегопада. Сдвижные модификации слишком шумные, требуют дополнительной герметизации узлов примыкания. Складные «гармошки применяются в промышленных цехах. Подъемно-поворотные конструкции не популярны из-за сложных конструкций, установки приводов.

Видео: как выбрать автоматические гаражные ворота



ciscoexpo.ru

Как выбрать автоматические ворота для гаража

Наличие автоматических ворот в гараже — совсем не необходимость, но закрывать/открывать ворота под дождем и снегом настолько малоприятно, что поневоле задумаешься об автоматизации этого процесса. Есть несколько способов — автоматизировать уже имеющиеся или установить новые. О том, какими бывают автоматические гаражные ворота, об их устройстве, достоинствах и недостатках и поговорим дальше.

 Избавляемся от основного недостатка

Ворота для гаража с электроприводом хороши тем, что запирать их механически — при помощи замков или запоров — нет необходимости. Приводы разработаны таким образом, что в закрытом состоянии они блокируют открывание полотна ворот до поступления сигнала от органа управления (кнопки и/или пульта управления). Но автоматические гаражные ворота зависимы от наличия электропитания. Нет света — механизмы не работают. Ни открыть, ни закрыть. Решается проблема двумя способами:

Причем, никто не отрицает возможности установить сразу две системы. Автоматические гаражные ворота можно подключить к источнику резервного питания и, дополнительно, оборудовать системой ручной разблокировки. Это снизит вероятность отказа, практически, до нуля.

Способы управления

Автоматические гаражные ворота любого вида могут иметь управление нескольких типов:

  • От кнопок, расположенных на прилегающей стене или где-нибудь неподалеку. Не самый лучший вариант, так как для того чтобы открыть/закрыть ворота все равно надо покинуть машину. Часто такой вариант делают в качестве резервного — вдруг пульт дистанционного управления потеряется.

    Кнопки для управления воротами могут использоваться как аварийный способ

  • От пульта дистанционного управления. Автоматические ворота с дистанционным управлением — востребованный вариант. На приводе есть приемное устройство, которое при поступлении сигнала запускает движок ворот в ту или другую сторону (в зависимости от поступившего сигнала). Сигнал передается с пульта дистанционного управления, который может выглядеть как брелок, а может — как небольшой пульт. Этот способ удобен, так как можно включать/выключать привод находясь в зоне действия приемника, расположенного в гараже. Из машины, из дома, находясь во дворе — не важно. Важно, чтобы пульт находился в радиусе действия сигнала. Но тут есть нюансы. Первый — передача сигналов происходит по радио-каналу, то есть, может быть перехвачена. Потому, при выборе, обращайте внимание на способ кодировки и систему безопасности. Второй — у ваших соседей или даже у вас, может быть пульт от другого устройства, работающий на той же частоте. Это приведет к неразберихе. Потому желательно чтобы была возможность изменять частоту, на которой работают пульт управления и приемник. К тому же это повысит надежность системы — вы можете менять частоту по своему желанию.

    Пульт ДУ для автоматических ворот — это удобно

  • От мобильного устройства. Современные запорные системы могут управляться не только от пульта дистанционного управления, но и от мобильного устройства с установленной специальной программой. Обмен сигналами происходит по системе спутниковой связи. Кроме того, что вам не требуется дополнительное устройство (пульт), а только мобильный телефон, вы сможете в любое время отследить состояние ворот. Но такая система дорога, хотя и удобна.

Чаще всего для управления автоматическими гаражными воротами используют пульты дистанционного управления. Они удобны, компактны. Обычно их устанавливают в паре с системой аварийной разблокировки. Чтобы при пропадании электропитания можно было открыть/закрыть ворота вручную (или при помощи ручного ворота).

Автоматические распашные ворота

Большинство гаражей оснащены распашными воротами. Да, решение не идеальное, но все привыкли к плюсам/минусам. Если ваш гараж уже имеет такие ворота, их можно превратить в автоматические. Надо выбрать привод, который будет открывать и закрывать створки.

Распашные ворота с электроприводом

Виды приводов

Вообще привод для распашных дверей может быть двух типов — линейный и рычажный. Для ворот выбирают линейные — они более мощные и надежные, могут быть с пультом управления, могут работать от кнопки или иметь двойную систему открывания. Рычажные рассчитаны на меньшие массы и не имеют такого ветрового сопротивления — при сильном ветре сломаются. Ведь им придется удерживать массивное дверное полотно, на которое воздействует ветер.

Рычажный тип привода для тяжелых створок не очень надежен

Есть еще подземная система открывания распашных дверей, но для данного случая она абсолютно нерентабельна — стоимость высокая, сложный монтаж, множество проблем с эксплуатацией в осенне-зимний период. В общем, подземный привод ворот для гаража лучше не рассматривать.

Достоинства и недостатки

Распашные автоматические гаражные ворота имеют те же недостатки, что и обычные:

Плюсы распашных автоматических гаражных ворот — простота монтажа привода. Кроме того, можно не покупать привод, а правтоматиспособить гидравлический подъемник достаточной мощности от какого-то устройства. Других плюсов нет.

В общем, распашные автоматические ворота для гаража стоит делать только в том случае, если сами ворота уже стоят и эксплуатируются, а бюджета на приобретение другой системы не хватает.

Подъемно-поворотные

Конструкция подъемно-поворотных ворот для гаража не слишком сложна. Это лист металла во всю ширину проема, который при помощи специального механизма поднимается вверх, в открытом положении фиксируется под потолком.

Подъемно-поворотные автоматические ворота — требуется место под потолком

Виды подъема

Подъемно-поворотные автоматические гаражные ворота есть разных видов — под разные типы дверных проемов, разную массу полотна:

Выбор типа открывания подъемно-поворотных автоматических гаражных ворот во многом определяется параметрами проема, в основном — высотой притолоки и массой полотна. При установки этой системы важно хорошо подготовить проем — выгнать его с точностью до миллиметра, оштукатурить по маякам. В этом случае прилегать полотно будет плотно, проблем с продуванием не будет.

Достоинства и недостатки

Начнем с практической выгоды установки подъемно-поворотного механизма на гаражные ворота по сравнению с распашными (пусть даже и автоматизированными).

В общем и целом такая конструкция намного удобнее, менее проблематична во время эксплуатации, но есть и недостатки.

Что еще можно отнести к недостаткам? Сложный монтаж. Подъемно-поворотные автоматические гаражные ворота требуют правильной установки направляющих, размещение пружины и противовесов. Все это должно быть надежно закреплено и отлажено.

Секционные автоматические гаражные ворота

Секционные ворота для гаража похожи на подъемно-поворотные. Разница в том, что полотно представляет собой отдельные секции, подвижно сочлененные между собой при помощи петель. Эти секции поднимаются вверх по направляющим (на секциях закреплены ролики). Хоть сходство и есть, но из-за того что секции имеют относительно небольшую высоту и «складываются», места при подъеме/опускании они перед воротами вообще не занимают.  На потолке они занимают столько же места, как и подъемно-поворотные.

Секционные автоматические ворота для гаража многие считают лучшим выбором

Виды и свойства

Есть два типа секционных ворот для гаража — с утепленным и холодным полотном. Секции без утеплителя — это просто металлические полосы, покрытые защитным слоем и покрашенные. Теплые секционные ворота собираются из сендвич-панелей. Пространство между двумя слоями металла заполняют утеплителем, что и определяет основные характеристики ворот. Чтобы уменьшить теплопотери в месте стыка панелей устанавливается уплотнитель (обычно — эластичная резина). Имеет те же типы подъема, что и подъемно-поворотные, только параметры дверного проема другие (меньше).

Два типа приводов для автоматизации

Для автоматизации могут использоваться два типа приводов. Первый ставят на потолке за потолочными направляющими. При помощи троса он соединен с полотном. Наматывая трос, он тянет вверх панели. Этот вариант имеет небольшую мощность, стоит дешевле, используется только для гаражных ворот бытового назначения. Второй привод — осевой. Ставится сбоку на расположенную в верхней части конструкции ось. Приводит в действие ось, а та — полотно ворот. Этот тип привода более мощный, может использоваться на для створок большой массы.

Достоинства и недостатки

Основное достоинство уже озвучили — секционные автоматические гаражные ворота для работ не требуют места впереди. В некоторых случаях это действительно важно. Остальные плюсы выглядят так:

В общем, не удивительно, что именно этот тип ворот для гаража ставится чаще, чем остальные. Неплохой выбор. Но есть и недостатки:

  • Высокая цена.
  • Не слишком высокая степень защиты. Для установки во дворе — это отличный вариант. Если же гаражные ворота выходят на улицу, стоит поискать другой, более надежный вариант.

Если выбрать надо автоматические гаражные ворота для охраняемой территории, самый оптимальный выбор это, пожалуй, секционные. Из всех они самые компактные, надежные, безопасные, имеют множество  вариантов исполнения. По цене при этом, не слишком отличаются от автоматизированных распашных.

Рулонные (рольставни)

Что представляют собой рольставни все себе представляют. Это набор алюминиевых планок, которые при открытии наматываются на барабан, расположенный под потолком. При движении планки скользят по направляющим, установленным по бокам проема.

Рулонные автоматические гаражные ворота — решение для тех гаражей, для которых противовзломные характеристики не важны

Есть ручной вариант открывания (вороток на барабане), есть механизированный — при помощи мотора, которым можно управлять с пульта дистанционного управления или от кнопок, выведенных на панель рядом с воротами.

Особенности выбора

При выборе рольворот для гаража обращайте внимание на такие моменты:

  • Ламели для рольставен делают методом экструзии или прокатки. Более надежные — сделанные путем экструзии, так как при производстве полужидкая масса продавливается в специальные формы. В результате наружные стенки и внутренние перегородки — это единое целое, что намного повышает жесткость и надежность каждой отдельной планки и ворот в целом. Все антивандальные рулонные ворота собираются из экструзионных планок.

    Ламели крупнее и из более толстого металла, есть заполненные пеной — для лучшей теплоизоляции

  • Утепленные — с пенным наполнителем — ламели всегда сделаны при помощи прокатки. Для повышения жесткости этих планок, наполнитель берут повышенной жесткости — чтобы добавить им стойкости к механическим воздействиям.
  • Размеры ламелей, используемых для рольворот: высота от 39 мм до 84 мм, толщина — от 8, мм до 13,5 мм.
  • Тип замка, который используется. Бывают обычные — наружные, которые продеваются в приваренные к раме петли, бывают внутренние — распорные. Если замок распорного типа, в межсезонье, когда на улице температура в районе 0°C, стекающий по поверхности конденсат, попадает в механизм замка и замерзает. Открыть ворота можно только растопив лед (использовать можно фен).

    Устройство роллетных гаражных ворот

Обратите внимание, что подбор высоты планок в для рулонных ворот делают на основании ширины проема. Малая высота может использоваться для дверных проемов, большая — собственно для ворот. Например, ламели высотой в 84 мм использоваться могут на пролетах до 5 метров длиной.

Достоинства и недостатки

Роллетные ворота для гаража считаются самыми ненадежными и холодными, но в сложенном состоянии они — наиболее компактные и могут устанавливаться при совсем небольшой высоте помещения и низкой притолоке (от 100 мм). И это — их основное достоинство.

Самые толстые стальные ламели для гаражных рольставен

Еще один плюс — стоят они меньше чем подъемно-поворотные и секционные. Можно, наверное, найти и те, которые будут дешевле распашных. Но по степени защищенности они не идут ни в какое сравнение даже с самыми неказистыми стальными воротами. Антивандальный стальной профиль имеет толщину металла 1 мм. И это — максимум. Стоит он немало. Цена сравнима с теми же секционными.

Откатные (сдвижные)

Еще один тип автоматических ворот для гаража — откатные или сдвижные. По названию уже понятно, что плотно сдвигается в сторону. Вот в этом и состоит их основная особенность — рядом с проемом должно быть свободное пространство размером на 1,5-2 метра больше чем ширина ворот. Сюда будет сдвигаться полотно. Так как масса полотна большая, обычно используют привод.

Эта особенность сильно ограничивает область использования откатных ворот

Виды откатных ворот

По конструкции сдвижные ворота бывают:

Полотно ворот делают обычно из листа металла, можно использовать обычную листовую сталь, профилированный лист, набить на раму доски и т.п. тут ограничений нет. Другое дело что для гаража важна сохранность, так что чаще всего ставят листовой металл. Но ворота при этом получаются тяжелые, что надо учесть при выборе мощности движка.

Достоинства и недостатки

Вообще, все откатные/сдвижные ворота не в состоянии обеспечить должную степень теплоизоляции. Они должны двигаться свободно вдоль стен, потому плотное прилегание обеспечить не получится. Можно поставить уплотнители, но они должны быть очень эластичными. И это кроме того, что рядом с воротами в одной плоскости должен быть кусок стены/забора/свободного пространства — чтобы была возможность

Поэтому, если и рассматривать откатные ворота как гаражные, то только для холодного гаража. При этом конструкцию на рельсе в земле использовать не стоит вообще. Во-первых,  она неудобна, так как придется переезжать ее и она будет забиваться. Во-вторых при таком устройстве внутрь будет заметаться снег, затекать дождь — ролики имеют довольно большую высоту и никак этот зазор не герметизируешь.

Имеют сдвижные автоматические гаражные ворота и достоинства:

В общем, автоматические откатные ворота подходят далеко не для всех гаражей. Они идеальны, если холодный гараж имеет выход непосредственно на улицу и его проем находится на одном уровне с забором. Подойдет также неотапливаемый отдельностоящий (если рядом есть достаточно свободного места и открытые ворота не мешают движению по участку). Во всех других случаях надо подбирать другую конструкцию.

dekormyhome.ru

Изготовление своими руками подъемно-поворотных ворот для гаража

Самостоятельное изготовление подъемных ворот для гаража осуществляется в соответствии с предварительно разработанными чертежами.

Необходимо сделать секционную конструкцию, которая оборудована поворотно-подъемной системой, установленной на раму, имеющую Г-образную форму и оснащенную криволинейной направляющей. Подъемно-поворотные ворота будут иметь две независимые створки.

Чертежи подъемно-поворотных гаражных ворот

Проектные чертежи должны соответствовать требованиям ГОСТ 3174-2003. Данные требования регламентируют сферу производства металлических ворот, которые будут сделаны в соответствии с требованиями безопасности EN 13241-1.

Указанные стандарты включают несколько аспектов, предусматривающих следующие гарантии:

  1. Применение материалов, обладающих огнеупорными и противопожарными характеристиками.
  2. Надежность и устойчивость конструкции при ветровых и механических нагрузках.
  3. Соблюдение правил установки.

Самостоятельно осуществить монтаж такой конструкции можно, только строго придерживаясь требований ГОСТа и чертежных схем.

Облегчить задачу создания чертежа могут типовые проекты, в которые вносятся несущественные изменения, касающиеся конкретной ситуации, например, характеристики материалов, габаритные размеры.

Первоначальной задачей при составлении чертежа является определение габаритов будущей конструкции, а именно – ширины и высоты. Ориентироваться в данном случае необходимо на габариты автомобиля, чтобы при его въезде с каждой стороны было по 30 см свободного пространства.

Нецелесообразно изготавливать конструкцию шириной более 5 метров, в большинстве случаев этот показатель равен 2,5–3 метрам. Также следует учесть, что расстояние от перпендикулярной стены до воротной рамы должно быть не меньше 80 см.

Высота также выбирается исходя из габаритов авто, обычно она варьируется в пределах 2–2,2 метра. Основным элементом конструкции будет рама, обрамляющая гаражный проем, въезд и пару створок.

Изготовлена рамная конструкция будет из металлического уголка 65 мм, для каркаса и створок подойдет стальной профиль 50 мм. Элементы обшиваются листовым железом толщиной 3 мм, в связи с чем следует использовать наружные усиленные петли.

Рассчитать необходимое количество материалов можно исходя из данных, представленных в чертеже, ориентируясь на габариты конструкции.

Подъемно-поворотные гаражные ворота – изготовление своими руками

Работа будет проводиться в несколько этапов, на каждом из которых предполагается изготавливать один из элементов конструкции:

  • сваривание рамы;
  • создание каркаса со створками;
  • монтаж ворот;
  • установка замково-запорного механизма.

Изготовление рамы

Первоначально изготавливается рама. Выполнить задачу можно, пользуясь следующими материалами:

  • уголки из стали – 65 мм;
  • полоса из металла – ширина 30 мм, толщина 4 мм;
  • арматурный прут из стали – он используется для фиксации рамы в проеме.
Чтобы сделать маркизы своими руками придется хорошо постараться, но зато можно будет сэкономить по сравнению с покупными моделями.

В нашей статье представлены примерные цены на турникеты ПЕРКо.

Выполняться работы будут с использованием специального инструмента, такого как аппарат для сварки и «болгарка». Кроме этого, потребуются рулетка с уровнем и угольником.

Используя «болгарку», надо нарезать уголок. Требуется всего 8 отрезков: 4 из них по ширине идентичны проему ворот, а остальные будут иметь длину, сравнимую с высотой проема.

Углы свариваются вместе, таким образом, получается каркас, при этом соединение может осуществляться внахлест или встык. Наружный сегмент рамы тщательно отшлифовывается, чтобы створки прилегали максимально плотно.

Создание каркаса

Формирование каркаса также осуществляется с применением уголка, однако прекрасно подойдет и профиль из металла.

Необходимо сделать 8 отрезков – по 4 для каждой из створок. По высоте они должны быть на 15 мм меньше рамы, благодаря этому зазору они будут с легкостью заходить в проем.

Четыре из полученных отрезков будут горизонтальными, по ширине они на 35 см меньше половины рамы.

Следующим шагом является сваривание каркаса, который усиливается при помощи горизонтальных полосок, выполняющих функцию распорок и необходимых для предотвращения искривления геометрии.

Важно! Усиливающий элемент конструкции следует прикреплять в среднем сегменте каркаса.

Материалом для изготовления створок является листовой металл толщиной 2 мм. Предполагается, что будет вырезано 2 полотна на 4 см выше проема. Ширина с одной из сторон на 2 см больше, а с другой – на такое же расстояние меньше.

Приваривается полотно к каркасу по особой технологии. Отметим, что оно с верхней и нижней стороны на 2 см выходит за тело каркаса одной створки, при этом его ширину надо сделать на 1 см меньше.

Благодаря этому другая створка будет плотно соприкасаться с полотном, которое следует приваривать таким образом, чтобы оно 4 см выходило за пределы каркаса.

Необходимо учитывать, что листовой металл имеет ненадежную структуру, в связи с чем рекомендуется укрепить углы и сердцевину сваркой. Только после этого с шагом 15 см приступают к привариванию всего листа.

Когда работы завершены, в уголках сварка срезается, так как в будущем она может стать причиной деформации всей конструкции.

Надежность крепления обеспечивается специальными усиленными петлями, для этого нижний сегмент сваривается с рамой, а верхняя часть скрепляется со створкой.

Усилить сцепление можно посредством наваривания на петли металлических полосок и арматуры. Надо взять полоску толщиной до 7 мм и, изогнув ее, сварить со створкой и верхней частью петли, после чего с внутренней стороны приваривается арматурная вкладка.

Монтаж ворот

Процесс изготовления гаражных ворот можно считать завершенным, наступило время монтажа. Первоначально необходимо установить воротную раму – как внешнюю, так и внутреннюю сторону.

Внимание! Установка конструкции в проем осуществляется на этапе возведения гаража, когда в стадии готовности примерно 50 см капитальной стены.

Соединение рам между собой осуществляется при помощи металлических полосок, имеющих ширину 4 см. При сваривании их с конструкцией следует соблюдать шаг 60 см.

После этого необходимо завершить кладку фронтальной гаражной стены, при этом кирпичи должны заполнить пространство, которое возникло между рамами. Выполняя кладку, следует одновременно вмуровывать раму.

Делается это посредством приваривания арматуры. Нужно к верхнему рамному сегменту прикрепить балку, которая служит перекрытием и делается из бетона или металла.

Подъемно-поворотные механизмы

Функционировать ворота будут благодаря поворотному механизму с принудительным принципом действия. Траектория движения будет задаваться при помощи специальных направляющих, благодаря которым полотно меняет свое положение, перемещаясь из горизонтальной в вертикальную плоскость.

Поворотные подъемные ворота будут открываться благодаря потолочным направляющим и специальному механизму. Важно уделить внимание пружинам, которые требуется отрегулировать, добившись тем самым поднятия полотна с мизерными усилиями и без соскальзывания.

Выставление направляющих осуществляется строго в горизонтальной плоскости. Для выравнивания положения применяются прокладки, которые монтируются в промежутке, образующемся между рамой и балкой.

Особое внимание следует уделить запорно-замковой системе, а именно – типу подъемного механизма, который будет использоваться для ворот.

Если отдать предпочтение рычажно-шарнирной системе, то можно быть уверенным в ее надежности, так как в данном случае исключается блокировка щита, а движение створок осуществляется по простейшей траектории.

Здесь важно тщательно отрегулировать пружины и выставить направляющие таким образом, чтобы они располагались относительно друг друга параллельно и при этом находились в вертикальной плоскости, так как в противном случае щит будет застревать.

Можно использовать подъемный механизм на противовесах: его конструкция состоит из троса, закрепляемого в нижнем сегменте рамы и пропускаемого через блок. Противовес необходимо закрепить на противоположном краю лебедки.

Важно! Подобный механизм будет оказывать существенную нагрузку на каркас ворот.

Использование дополнительных материалов

Сделать процесс эксплуатации намного удобнее, а саму конструкцию легче можно, используя композитные полупрозрачные материалы. Благодаря этому возрастут объемы поступающих во внутреннее пространство солнечных лучей.

Заземление и защита обеспечиваются при помощи специализированных стопорящих приспособлений, способных также предотвратить взлом. Необходимым аксессуаром является ограничительная планка, защищающая от агрессивного воздействия внешней среды воротные упоры.

Также будут полезны компенсирующие накладки, нужные для закрытия щелей, а окантовочный профиль из резины сделает конструкцию максимально устойчивой.

Важно соблюдать технологию изготовления и использовать исключительно качественные материалы, чтобы конструкция была достаточно надежной и долговечной. Подъемно-поворотные ворота для гаража – это современное и эффективное решение, благодаря которому удается экономить место.

Открывающиеся вверх створки позволяют установить гараж в условиях ограниченного пространства, а система автоматизации делает возможным дистанционное управление процессом открывания и закрывания. Благодаря таким преимуществам поворотные двустворчатые подъемные гаражные ворота популярны у автолюбителей.

Ну а для тех людей, кто лучше воспринимает материал не «из текста», а «из видео» — предлагаем посмотреть, как функционируют уже готовые подъемные гаражные ворота, сделанные своими руками:

tech-gate.ru
