Ремонт и подключение галогенной люстры

Благодаря использованию галогенных ламп в светильниках позволило кардинально изменить представление людей об электрическом освещении своего жилища. Галогенные лампы своим удивительным светом украсят любое помещение, воплощая самые смелые мечты владельцев жилища и фантазии дизайнеров.

Следует отметить, что галогенные люстры нельзя подключать к обычной электрической сети 220 В без применения специальных понижающих трансформаторов. В зависимости от используемых ламп, источник питания может преобразовывать стандартное бытовое напряжение в 6, 12 или в 24 В. Так как для питания ламп используется безопасное для человека напряжение, то такие люстры можно без опаски устанавливать в помещениях с повышенной влажностью, например, в душевых и ванных комнатах. Но чтобы правильно подключить галогенную люстру, потребуются некоторые знания электротехники.

1. Устройство галогенной люстры
2. Подключение галогенной люстры
3. Советы по монтажу и подключению галогенной люстры
4. Ремонт галогенных люстр



Устройство галогенной люстры

Люстра с галогенными лампами состоит из декоративного корпуса, стеклянных и пластмассовых отражателей и ламп. В комплект к люстре также идет и трансформатор, понижающий бытовое напряжение 220 В в номинальное, для выбранных ламп.

Рис 1. Понижающий трансформатор 220/12В

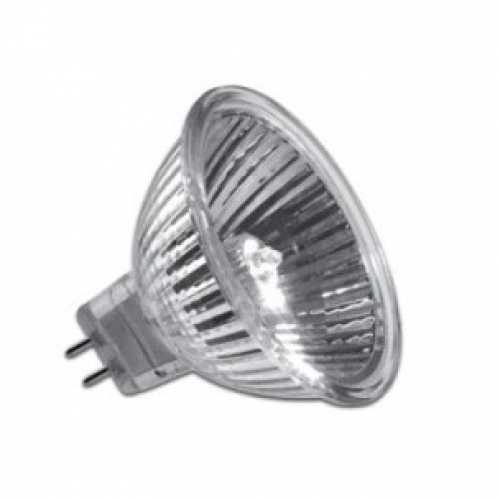

Рис 2. Галогенная лампа

Для подключения люстры нам понадобится:

— люстра с галогенными лампами;

— понижающий трансформатор с соответствующим выходным напряжением;

— инструмент для подсоединения проводников.

Внимание! Все работы должны производиться с отключенным напряжением — во избежание поражением электротоком.

Подключается к сети галогенная люстра через трансформатор согласно схеме:

Рис 3. Схема подключения люстры с одной галогенной лампой

Данная схема галогенной люстры предназначена для подключения одной лампы, а что делать, если их несколько? Тогда следует руководствоваться схемой, представленной ниже.

Рис 4. Схема подключения люстры с 6 галогенными лампами

Чтобы разобраться со всеми проводами и выполнить подключение без ошибок, нужно более детально рассмотреть каждый шаг соединения всех элементов люстры. На рис. 2 изображена схема подключения шести галогенных светильников к двум понижающим трансформаторам, питающимся от квартирной электропроводки напряжением 220 В. Согласно правилам безопасной эксплуатации электроприборов фазный проводник обязательно должен разрываться выключателем (на рисунке он коричневого цвета). Нулевой провод (голубого цвета) присоединяется непосредственно на клеммные соединения понижающих трансформаторов. Для удобства зажимные винты маркированы буквами L – фаза и N – ноль.

По сути, не имеет значения, сколько ламп будет подключаться к сети, важно каждую группу ламп подключить к отдельному трансформатору, а их, соответственно,  правильно соединить в распределительной коробке.

 Не следует коммутировать провода где-то над подвесным потолком, стремясь немного сэкономить на длине проводников. Может так однажды случиться, что люстра галогенная не включается, например, по причине плохого контакта в клеммных соединениях. И из-за этого придется разбирать потолок, чтобы зачистить провода и заново их соединить. Поэтому всегда все коммутации следует проводить в распределительных коробках, которые специально предназначены для этого.

Подключение галогенной люстры

С подключением понижающих трансформаторов мы разобрались, теперь дело за лампами. Подключаются они всегда параллельно друг к другу, не нужно путать их с елочной гирляндой, где лампочки соединяются последовательно друг к другу. Так как трансформаторы изготавливаются определенной мощности, следует внимательно прочитать на их корпусах, сколько ламп одновременно можно к ним подсоединить. В противном случае, если источников света будет больше, чем сможет выдержать трансформатор, то лампы будут гореть в половину накала. Кроме этого, трансформатор будет работать с перегрузкой и со временем выйдет из строя.



Рис 5. Схема подключения галогенных ламп к понижающим трансформаторам

Советы по монтажу и подключению галогенной люстры

Чтобы не случилось так, что галогенная люстра сломалась из-за некачественного подключения, следует соблюдать основные правила:

• провода, идущие от трансформатора к лампам, не должны иметь длину более 2 м. Так как рабочее напряжение галогенных ламп довольно низкое, в проводниках могут возникнуть потери, которые также приведут к снижению яркости свечения источников света;
• трансформаторы крайне не рекомендуется закрывать в маленьких по объему полостях, в которых ограничена естественная вентиляция и циркуляция воздуха. Также запрещено их устанавливать вблизи источников тепла и на горючем основании. В случае невозможности соблюдения данных условий нагрузку на трансформатор следует уменьшить на 25% от номинального значения его мощности;
• для управления галогенными лампами запрещается применение диммеров (реостатов для ручного изменения яркости светового потока) возможна некорректная работа всего оборудования с выходом его из строя.



Ремонт галогенных люстр

Частые причины, по которым могут не работать люстры с галогенными лампами – это плохие контакты на соединениях. Чтобы отремонтировать люстру, зачастую достаточно зачистить провода, подключенные к трансформаторам и проверить соединения в распаечных коробках.

Если видимых следов повреждения нет, контакты зачищены и обжаты, а лампы гореть все равно не хотят, тогда необходимо вооружиться тестером, с помощью которого можно измерить выходное напряжение. Если на выходных клеммах трансформатора тестер показывает ноль, то нужно идти в магазин электротоваров и покупать точно такой же, не забыв запомнить или переписать маркировку на его корпусе.

Если предстоит ремонт галогенной люстры с пультом дистанционного управления, то начинать его нужно с банальной проверки элементов питания. Потом проверить целостность ламп и работоспособность трансформатора и, в случае исправности всех элементов галогенной люстры, остается электронный блок управления лампами. Чтобы его отремонтировать, нужны более глубокие познания в электронике, поэтому, если именно он является причиной поломки люстры, его следует заменить целиком. Отсоединяя от него провода, следует их промаркировать, чтобы не ошибиться с подключением нового блока.

Когда все операции по замене вышедших из строя деталей будут произведены, люстра должна засиять всеми своими лампами, радуя своих владельцев.

strport.ru

Замена галогеновых ламп на светодиодные в люстре. 3 варианта

Модернизация люстры путем замены светодиодных ламп вместо галогенных, наиболее простая и экономически обоснованная процедура.

Что на что меняем

Галогенная (галогеновая?) лампа. Галогенки действуют по принципу ламп накаливания. В них свет излучает раскаленная вольфрамовая нить. Внутренняя полость колбы заполняется специальным химическим составом, предотвращающим быстрый износ спирали и выхода изделия из строя.

В быту питаются от 12-24 вольтовых источников тока. Используются совместно с электронными преобразователями (трансформаторами), понижающими напряжение до необходимой величины.

Низковольтная галогенная лампа 12V и точечный светильник для нее

Светодиодные лампы. Это сборки из массива полупроводниковых элементов, способных светиться под действием электрического тока. Все излучатели соединяются последовательно-параллельно между с собой и рассчитаны на определенные параметры питания.

Светодиоды функционируют только от постоянного тока. Для того, что подогнать стандартную бытовую сеть под заданные значения, используют специальные электронные устройства – драйверы.

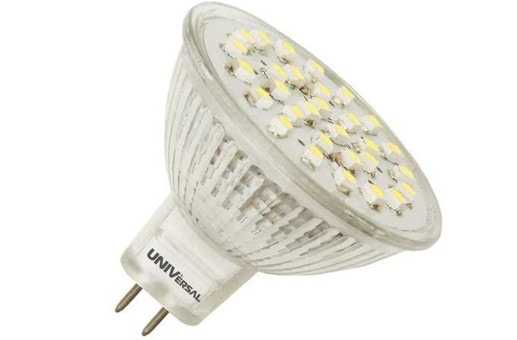

Светодиодная лампа с цоколем g4

Технические аспекты установки светодиодов вместо галогенок

Процесс монтажа в люстру светодиодных ламп вместо галогенных, сводится к изменению схемы питания. Приведем несколько решений.

Вариант 1

Полная замена источников питания. Это самый затратный вариант модернизации, но и максимально надежный.

Из корпуса светильника удаляют трансформаторы и вставляют преобразователь постоянного тока для LED. Его мощность должна превышать совокупную мощность всех ламп в 1,5 раза. В больших люстрах могут быть несколько контуров, каждый из которых — отдельный режим работы (люстры с дистанционным управлением). В таком случае понадобится отдельный драйвер для каждого контура.

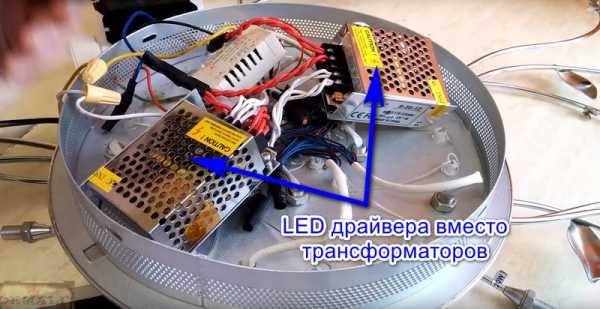

Установка led драйверов вместо трансформаторов

Также, если одним устройством обойтись не получается, можно 1 контур разделить на группы и запитать каждую отдельным драйвером. При этом, вход всех блоков подключается параллельно: фазные провода собираются в один узел, нулевые – в другой.

Удобно применять для подключения промежуточные клеммники, но они должны обеспечивать надежный электрический контакт. Хорошо зарекомендовали себя соеденители компании WAGO.

Если это ваш вариант, в конце статьи будет видео, где подробно показано как менять галогенки на светодиоды в люстрах с несколькими контурами.

Вариант 2

Самый простой. Замена галогенных ламп в люстре на светодиодные со встроенными выпрямителями, работающими от того же напряжения, что и в первоначальном варианте.

Здесь, вообще, не нужно будет проводить каких-либо работ – достаточно будет поставить диоды с таким же цоколем на место галогенок. Узнать, что перед вами требуемый тип светодиодных ламп можно по маркировке. Буквенное обозначение AC/DC.

Недостаток метода – недостаточная освещенность из-за падения напряжения на внутреннем мосту. Яркость можем повысить за счет увеличения мощности.

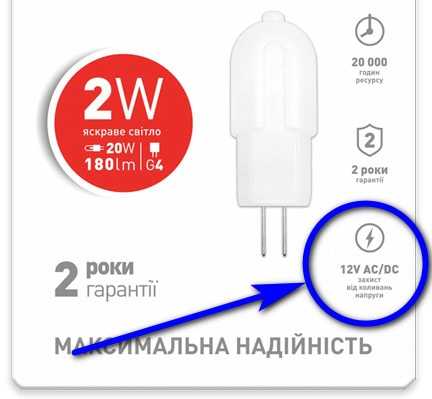

Обозначение светодиодных лампочек со встроенным выпрямителем

Вариант 3

Выбираются модели LED-ламп, работающие от 220 вольт. Их подключение производится параллельно, от бытовой сети. Требуется извлечь понижающие трансформаторы и напрямую питать лампы Других вспомогательных устройств не нужно.

Важно! Если люстра работала на 12-вольтовых галогенках, а ставим леды с номинальным напряжением 220V (со встроенным драйвером), то следует быть готовым к замене соединительных кабелей в люстре. Если они не рассчитаны на такой ток в лучшем случае мы их просто спалим, в худшем — утроим пожар.

Переделка люстры с галогенными лампами на светодиодные со встроенным драйвером

Тонкости замены галогеновых ламп на светодиодные

Что важно учесть при замене галогеновых ламп на светодиодные:

1. Цоколь. Выбирать следует LED с таким же цоколем, что в оригинальной люстре.
2. Проблемой может быть низкое энергопотребление светодиодных сборок.  Отдельные модели электронных трансформаторов снабжены функцией автоматического отключения при малой нагрузке. С диодами люстра может мигать или не работать вообще. Решается удалением трансформатора с заменой на led драйвер.
3. Направленность света LED ламп. Угол распространения светового потока у галогенок 360°, у светодиодов — зависит от конструкции. Выбирайте модели с линзами широкого рассеивания, желательно с матированным рассеивателем, иначе получите неравномерное освещение.
4. Помните про конструкцию плафона при выборе светодиодных лампочек. Led лампа может не поместиться в прежнее посадочное место или будет выступать и выглядеть неэстетично.
5. Цветовая температура светодиодных ламп. Большинство LED светят холодным белым светом (4000К — 6000К) их нежелательно ставить в детские. Для гостиной или рабочего кабинета — отличный вариант.

Целью переоснащения люстр служит экономия электричества. Стоит понимать, что модернизация одного источника света окупится не раньше чем через два-три месяца (для комнат с постоянным использованием освещения). Эффективней провести перемонтаж сразу нескольких участков жилого помещения.

Выбирая полупроводниковые светильники не нужно экономить. Скупой платит дважды. Дешевое изделие, выпущенное неизвестным производителем чаще низкого качества и быстро приходит в негодность.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Галогенная лампа схема подключения через трансформатор

Обычные лампы накаливания существенно уступают галогенным лампам в плане разнообразия ассортимента. Галогенные лампы находят свое применение в самых разных областях деятельности человека.

Они одинаково широко используются как для обеспечения освещения в общественных зданиях, так и для работы в домашних условиях. Продукция отдельных компаний даже подразделяется на категории в зависимости от того или иного ее назначения.

К примеру, стоимость профессиональной аппаратуры оказывается существенно дороже бытовой. Кроме того, наличие конструктивных особенностей различных галогенных ламп определяет их принадлежность к тому или иному виду:

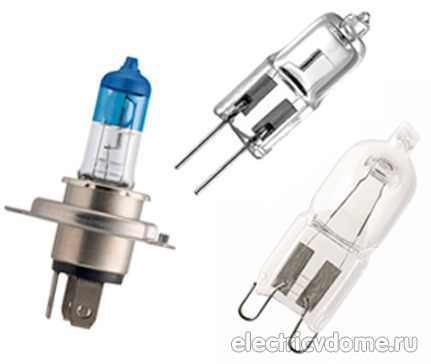

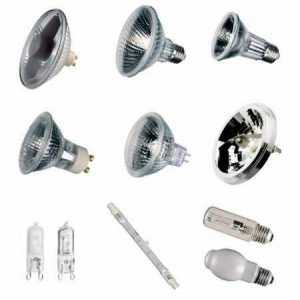

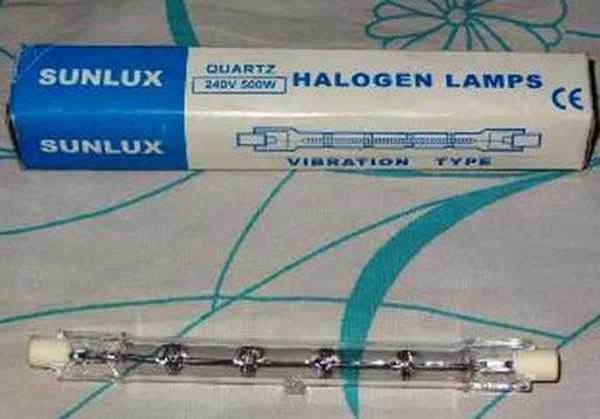

1. — линейным;
2. — капсульным;
3. — лампы с рефлектором;
4. — лампы с бытовым патроном.

В целях экономии и повышения безопасности эксплуатации электроэнергии нередко обращаются к задействованию схем освещения, использующих намного меньшие показатели напряжения в сравнении с традиционными 220В.

Схема подключения галогенных ламп

Подключение галогенных ламп малого напряжения осуществляется через специальные источники питания на 6, 12 и 24В.

Примечательно, что низковольтные галогенные лампы на практике оказываются столь же яркими, как и обычные, в то время как потребление энергии сокращается на порядок. Кроме того, невысокое напряжение выступает дополнительной гарантией безопасности человека.

Часто такие лампы из соображений безопасности устанавливаются в ванных комнатах. Впрочем, низковольтные галогенные лампы также используются и во встроенных светильниках подвесных потолков, ввиду того, что небольшие размеры современных электронных трансформаторов позволяют осуществлять их монтаж прямо на каркас таких потолков.

Единственным ограничением для работы таких ламп является необходимость установки специального понижающего трансформатора.

Рис 1. Подключение галогенных светильников через трансформатора

Таким образом, когда для освещения используется низковольтная

галогенная лампа, схема подключения к сети подразумевает наличие понижающего трансформатора на 12В.

Как подключаются галогенные лампы на схеме

Само подключение светильников оказывается чрезвычайно простым: для этого достаточно подключить галогенные лампы параллельно между собой и подсоединить их к трансформатору.

Рассмотрим более детально как подключаются между собой все элементы (трансформатор, галогенная лампа схема подключения и управления).

На рисунке ниже представлена блок схема, состоящая из двух понижающих трансформаторов и шести галогенных светильников. Синим цветом обозначен нулевой провод, коричневым – фазный.

Подключение на стороне 220 В. Подключение проводов в распределительной коробке осуществляется таким образом, что фаза питающего провода (тот который приходит в коробку) идет на выключатель.

Управление освещением (включение / отключение) осуществляется обычным выключателем. Его подключают до трансформаторов на стороне 220 В.

Нулевую жилу можно сразу соединять с нулевыми жилами проводов, которые идут к трансформаторам. После фазный провод который «пришел» с выключателя подключается к фазным проводам трансформаторов.

Для подключения проводов в трансформаторе предусмотрены специальные клеммы L и N.

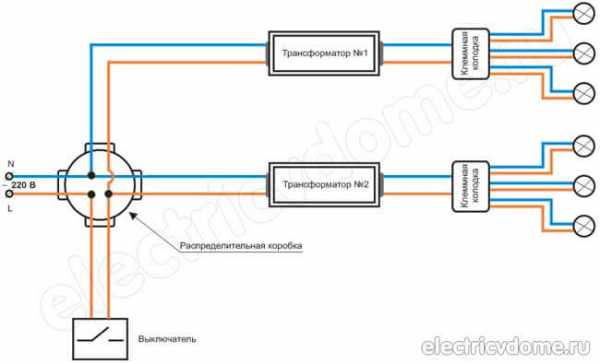

Рис 2. Блок схема подключения галогенных светильников

Не имеет значения сколько будет подключатся трансформаторов в схеме. Важно чтобы каждый трансформатор подключался отдельным проводом и все они соединялись только в распределительной коробке. Если соединять провода не в коробке, а где-нибудь под потолком, то при потере контакта к месту соединения невозможно будет добраться.

Подключение на стороне 12 В. Основная часть работы выполнена, осталось самая малость, подключить галогенную лампу в схему питания. Единственное что нужно учитывать что галогенные лампы в схеме подключаются параллельно между собой.

Для одновременного подключения большого количества ламп стоит использовать специальные клеммные соединители. (На рисунке используются клеммные колодки на шесть дорожек.)

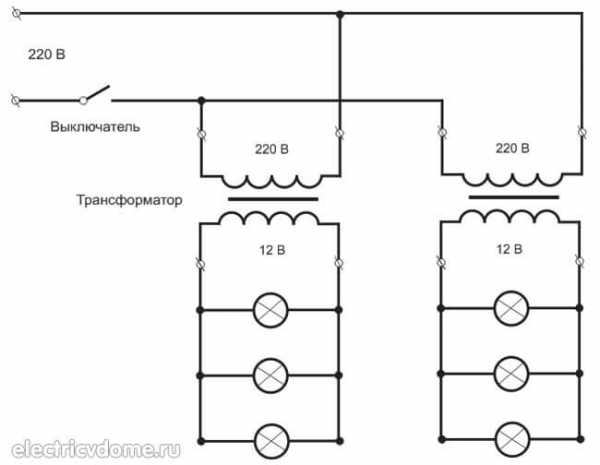

Рис 3. Электрическая схема подключения галогенных ламп

От клемм низкого напряжения трансформатора (12 В) идет провод к клеммной колодке, а затем от клеммника отдельный провод на каждый светильник.

Что нужно учитывать при подключении галогенных ламп

Длина выходного провода 12 В не должна превышать 2 м. При большей длине возможно возникновение потерь тока, отчего яркость ламп станет ощутимо ниже.

Во избежание перегрева трансформатора его следует располагать минимум в 20 см от любых источников выделения тепла. Избегать стоит и расположения трансформатор в полостях, объем которых составляет менее 11 литров.

Если же ввиду технических причин установка трансформатора в нишу небольших размеров оказывается неизбежна, суммарная нагрузка на устройство должна находиться на уровне до 75% от максимально возможного значения.

Ну и напоследок:

схема управления низковольтными галогенными лампами не должна включать в свой состав диммер (поворотный выключатель для плавного изменения яркости света).

При работе с такими источниками освещения корректность работы устройства нарушается, вызывая сокращение срока службы ламп.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

Ремонт и подключение галогенной люстры

Благодаря использованию галогенных ламп в светильниках позволило кардинально изменить представление людей об электрическом освещении своего жилища. Галогенные лампы своим удивительным светом украсят любое помещение, воплощая самые смелые мечты владельцев жилища и фантазии дизайнеров.

Следует отметить, что галогенные люстры нельзя подключать к обычной электрической сети 220 В без применения специальных понижающих трансформаторов. В зависимости от используемых ламп, источник питания может преобразовывать стандартное бытовое напряжение в 6, 12 или в 24 В. Так как для питания ламп используется безопасное для человека напряжение, то такие люстры можно без опаски устанавливать в помещениях с повышенной влажностью, например, в душевых и ванных комнатах. Но чтобы правильно подключить галогенную люстру, потребуются некоторые знания электротехники.

Люстра с галогенными лампами состоит из декоративного корпуса, стеклянных и пластмассовых отражателей и ламп. В комплект к люстре также идет и трансформатор, понижающий бытовое напряжение 220 В в номинальное, для выбранных ламп.

Рис 1. Понижающий трансформатор 220/12В

Рис 2. Галогенная лампа

Для подключения люстры нам понадобится:

— люстра с галогенными лампами;

— понижающий трансформатор с соответствующим выходным напряжением;

— инструмент для подсоединения проводников.

Внимание! Все работы должны производиться с отключенным напряжением — во избежание поражением электротоком.

Подключается к сети галогенная люстра через трансформатор согласно схеме:

Рис 3. Схема подключения люстры с одной галогенной лампой

Данная схема галогенной люстры предназначена для подключения одной лампы, а что делать, если их несколько? Тогда следует руководствоваться схемой, представленной ниже.

Рис 4. Схема подключения люстры с 6 галогенными лампами

Чтобы разобраться со всеми проводами и выполнить подключение без ошибок, нужно более детально рассмотреть каждый шаг соединения всех элементов люстры. На рис. 2 изображена схема подключения шести галогенных светильников к двум понижающим трансформаторам, питающимся от квартирной электропроводки напряжением 220 В. Согласно правилам безопасной эксплуатации электроприборов фазный проводник обязательно должен разрываться выключателем (на рисунке он коричневого цвета). Нулевой провод (голубого цвета) присоединяется непосредственно на клеммные соединения понижающих трансформаторов. Для удобства зажимные винты маркированы буквами L – фаза и N – ноль.

По сути, не имеет значения, сколько ламп будет подключаться к сети, важно каждую группу ламп подключить к отдельному трансформатору, а их, соответственно, правильно соединить в распределительной коробке.

Не следует коммутировать провода где-то над подвесным потолком, стремясь немного сэкономить на длине проводников. Может так однажды случиться, что люстра галогенная не включается, например, по причине плохого контакта в клеммных соединениях. И из-за этого придется разбирать потолок, чтобы зачистить провода и заново их соединить. Поэтому всегда все коммутации следует проводить в распределительных коробках, которые специально предназначены для этого.

Подключение галогенной люстры

С подключением понижающих трансформаторов мы разобрались, теперь дело за лампами. Подключаются они всегда параллельно друг к другу, не нужно путать их с елочной гирляндой, где лампочки соединяются последовательно друг к другу. Так как трансформаторы изготавливаются определенной мощности, следует внимательно прочитать на их корпусах, сколько ламп одновременно можно к ним подсоединить. В противном случае, если источников света будет больше, чем сможет выдержать трансформатор, то лампы будут гореть в половину накала. Кроме этого, трансформатор будет работать с перегрузкой и со временем выйдет из строя.

Рис 5. Схема подключения галогенных ламп к понижающим трансформаторам

Советы по монтажу и подключению галогенной люстры

Чтобы не случилось так, что галогенная люстра сломалась из-за некачественного подключения, следует соблюдать основные правила:

провода, идущие от трансформатора к лампам, не должны иметь длину более 2 м. Так как рабочее напряжение галогенных ламп довольно низкое, в проводниках могут возникнуть потери, которые также приведут к снижению яркости свечения источников света;
трансформаторы крайне не рекомендуется закрывать в маленьких по объему полостях, в которых ограничена естественная вентиляция и циркуляция воздуха. Также запрещено их устанавливать вблизи источников тепла и на горючем основании. В случае невозможности соблюдения данных условий нагрузку на трансформатор следует уменьшить на 25% от номинального значения его мощности;
для управления галогенными лампами запрещается применение диммеров (реостатов для ручного изменения яркости светового потока) возможна некорректная работа всего оборудования с выходом его из строя.

Ремонт галогенных люстр

Частые причины, по которым могут не работать люстры с галогенными лампами – это плохие контакты на соединениях. Чтобы отремонтировать люстру, зачастую достаточно зачистить провода, подключенные к трансформаторам и проверить соединения в распаечных коробках.

Если видимых следов повреждения нет, контакты зачищены и обжаты, а лампы гореть все равно не хотят, тогда необходимо вооружиться тестером, с помощью которого можно измерить выходное напряжение. Если на выходных клеммах трансформатора тестер показывает ноль, то нужно идти в магазин электротоваров и покупать точно такой же, не забыв запомнить или переписать маркировку на его корпусе.

Если предстоит ремонт галогенной люстры с пультом дистанционного управления, то начинать его нужно с банальной проверки элементов питания. Потом проверить целостность ламп и работоспособность трансформатора и, в случае исправности всех элементов галогенной люстры, остается электронный блок управления лампами. Чтобы его отремонтировать, нужны более глубокие познания в электронике, поэтому, если именно он является причиной поломки люстры, его следует заменить целиком. Отсоединяя от него провода, следует их промаркировать, чтобы не ошибиться с подключением нового блока.

Когда все операции по замене вышедших из строя деталей будут произведены, люстра должна засиять всеми своими лампами, радуя своих владельцев.

__________________________________________________

Почитать еще:

sosedi-online.ru

Как подключить галогеновую лампу на 220 и 12V вольт

Как подключить галогеновую лампу

Содержание статьи

Галогеновые лампы используемые в светильниках, по своему типу могут быть низковольтными, работающие как от 6, 12 и 24 V, так и рассчитанные на работу от 220 вольт.

Поэтому ответ на вопрос как подключить галогеновую лампу, может быт найден в нескольких, принципиально разных способах. Ниже будут рассмотрены варианты подключения галогенных ламп, как от трансформатора понижающего действия, так и от стандартного напряжения домашней электросети.

Как подключить галогеновую лампу

Как правило, проблем при подключении галогеновой лампы рассчитанной на работу от 220 вольт не возникает. Если нужно соединить несколько галогенных ламп, то сделать это можно точно так же, как и при соединении обычных ламп накаливания. Однако что касается подключения понижающего трансформатора, то здесь могут возникнуть определённого рода сложности.

Следует знать, что подключать галогеновые лампы, рекомендуется через импульсный понижающий трансформатор или другими словами — электронный. Он уже имеет встроенную защиту от КЗ, рассчитан на плавный запуск в работу, от чего значительно продлевается срок службы галогеновых ламп.

Кроме того, импульсные понижающие трансформаторы имеют компактные размеры. Поэтому если решено установить галогеновые лампы на потолке в коридоре например, то и блок питания можно спрятать где-нибудь там же, в невидимом месте.

Подключение галогенных ламп

Для того чтобы выполнить подключение галогенных ламп, достаточно соединить параллельно группу источников света, после чего подвести провода питания к понижающему трансформатору.

Схема подключения галогеновых светильников выглядит так:

1.  Из распределительной коробки с клеммами, фазный провод отводится на включатель, который будет задействовать в работу понижающий трансформатор.
2.  Второй провод, нулевой, следует протянуть от распредкоробки, напрямую, к трансформатору.
3.  При подключении групп галогеновых ламп и трансформаторов, следует избегать скруток и счалок проводов.

Оптимальной мощностью трансформатора для подключения галогеновых ламп, является показатель в 250 Вт. Следует знать, что длину провода от трансформатора, которым осуществляется подключение галогенных ламп, лучше не делать более двух метров, а иначе потери яркости ламп и тока, обеспечены.

Также, не рекомендуется устанавливать понижающий трансформатор для галогеновой лампы вблизи отопительных приборов или в плохо вентилируемых местах. Это может повлечь за собой перегрев трансформатора и быстрый его выход из строя.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Подключение галогенной люстры. Схема подключения диммера

Уважаемые посетители!!!

Ассортимент продукции по  наличию  люстр с галогенными лампочками,  дает нам возможность в большом выборе такого рода товара.   Приведу краткие характеристики  отдельного  типа питания таких ламп от трансформатора:

• мощность ламп 20 — 70 Вт;
• входное напряжение трансформатора — 220 В;
• выходное напряжение трансформатора — 12 В;
• сила тока — 0,27 А.

Частота переменного напряжения по России составляет 50 Гц, — так называемая промышленная частота.   Полагал бы, что бытовое разрешение вопроса: «Как подключить галогенную люстру»,- не составит для Вас больших затруднений.

Схема подключения люстры

рис. 1

Данная схема  (рис.1) из себя представляет подключение люстры, состоящей из двух групп ламп, питание ламп осуществляется от двух трансформаторов с выходным напряжением для ламп — 12 В.    Лампы включены в электрическую цепь параллельно, включение и отключение люстры выполняется через выключатель на одну клавишу.

Схема подключения диммера

рис. 2

Вариант подключения галогенной люстры (рис.2) через диммер,  являющийся  тем же самым выключателем,  представляет более  удобный  способ регулирования освещением.   Подключение ламп в люстре  от вторичной обмотки трансформатора — параллельное.    Диммер, как и для любых других выключателей, подключается в электрическую цепь последовательно, на фазном проводе.

На фотоснимке дано изображение диммера с пультом управления.  Замыкание и размыкание в электрической цепи происходит через диммер с пульта управления.  Электроника конечно же имеет здесь и другие выполняемые функции, такие как:

• регулировка яркости освещения;
• включение и отключение для каждой отдельной группы ламп в светильнике,

— в зависимости от модификации прибора.

Подключение люстры-с двухклавишным выключателем

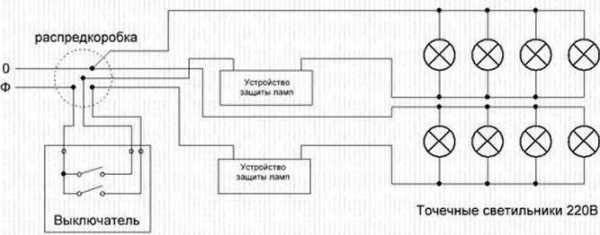

рис. 3

Подключение люстры с галогенными лампочками (рис. 3) характеризуется следующим образом.  Две группы ламп люстры подключены ко вторичным обмоткам трансформатора с выходным напряжением — 12 В.  От выключателя на две клавиши  два провода соединены с выводами проводов двух первичных обмоток трансформатора.   Нулевой провод от распределительной коробки — разветвлен  и  соединен с другими выводами  двух первичных обмоток трансформатора.  Подключение нужно выполнять по схеме, которую Вы выбрали и если соблюдать соединения в схеме, — результаты конечно же будут положительными.

На этом пока все.  Следите за рубрикой.



zapiski-elektrika.ru

Галогенные лампы: разбор и схема подключения

Перед тем, как приступать к рассмотрению схемы подключения, давайте разберемся, что собой представляет галогенная лампа или как говорят в народе «галогеновая лампа».

Галогеновая лампа – это сосуд, выполненный из стекла и наполненный парами йода либо брома. Собственно, здесь и кроется смысл названия лампочки – перечисленные наполнители являются галогенными элементами.

Зачем же нужны эти лампочки, — спросите вы. Главное достоинство галогенных ламп в повышенной отдаче света (до 2,5 раз) и длительным сроком службы. Также можно отметить, что на рынке представлен широкий выбор галогеннок – разных форм (от стандартных до изысканных) и большая гамма цветов.

За счет чего достигаются эти параметры, — снова перебьете вы. Вся разница кроется в материале и наполнителе колбы. Простые лампочки изготовляются из обычного стекла, а галогенные – из кварцевого, что позволяет им справляться с большими температурами, имея при этом одинаковую мощность.

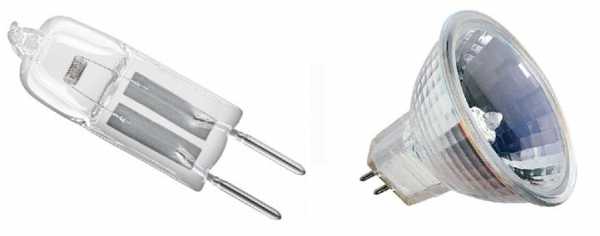

На рынке представлено два типа ламп:

• рассчитанные на 220 вольт;
• рассчитанные на 12 Вольт.

При подключении к сети последних, необходимо дополнительно устанавливать трансформатор напряжения, который и будет снижать напряжения со стандартных 220 вольт до необходимых 12.

Чем отличаются лампочки 12 вольт и 220 вольт? Их отличие в распределении света и силе нагрева. Например, если основание изготовлено из легко-плавящихся или легко-воспламеняющихся материалов, то целесообразней использовать галогеннки на 12 вольт. Сила их нагрева значительно отличается от предшественников благодаря нанесению специального отражающего покрытия, которое не пропускает инфракрасное излучение и тем самым улучшает нагрев. Обычно в качестве покрытия используется технический алюминий.

Лампы с отражателем выпускаются в виде конусов и имеют свойства осевого источника света. Остальные лампочки имеют свойства светового потока. Таким образом, галогенные лампы 12 вольт обладают более кучным светом и относятся к классу точечных светильников. Они используются в квартирах и местах, где нет необходимости в большом количестве света или где необходимо направить свет в определенное место, обозначить переход. Также, как отмечалось выше, их используют там, где основания боятся перегрева.

Теперь рассмотрим схему подключения этих лампочек. В примере, мы взяли два трансформатора и пять галогенных лампочек. Как показывает практика, выгоднее покупать несколько трансформаторов меньшей производительности, чем один, но мощный. При поломке трансформатора часть ламп может перегореть, поэтому на нем лучше не экономить. Хороший трансформатор, конечно, стоит дороже, но работает он лучше и дольше, да и лампочки перегорают реже, — в конце концов он окупит затраты.

Сразу отметим, что размеры, цвета и интервалы специально взяты такими, чтобы упростить понимание для пользователей, которые не очень разбираются в электрике.

На схеме красная линия представляет ноль, а синяя линия, соответственно, фазу.

Теперь немного пояснений. В распределительную коробку заходят два провода:

• фаза – синий;
• ноль – красный.

Затем фаза идет на выключатель, а оттуда снова возвращается в коробке. Далее она идет на все трансформаторы. Нулевой провод через распределительную коробку также идет на трансформаторы.

С трансформаторов фаза и ноль идут на клеммники – разъемы на болтовом соединении. С клеммников провода подключаются к лампочкам. Вместо клеммников можно использовать скрутку, но во-первых – это некачественно, а во-вторых стоят клеммники не так уж и дорого.

Все работы по подключению под силу любому мужчине. Главное, это следовать правилам работы с электричеством и не забывать о технике безопасности.

electrikagid.ru
