Подключение инфракрасного обогревателя через терморегулятор ballu – Как подключить терморегулятор к инфракрасному обогревателю — инструкция со схемами, ballu и другие производители

Содержание

принцип действия, обзор цен и подключение к отопительному прибору

Использование в системе обогрева дома современных технологий и разработок существенно снижает ежемесячные расходы на электроэнергию, а также помогает добиться необходимого результата за меньшее количество времени. Установка терморегулятора для инфракрасного обогревателя повышает эффективность отопительных приборов. С его помощью создается система «умный дом».

Виды термостатов

Терморегулятор для обогревателя – это градусник, который измеряет температуру в помещении и управляет самим источником тепла. Если воздух уже достаточно прогрелся, то питание ограничивается, и обогреватель перестает работать. А если в комнате становится прохладно, то включается вновь.

В зависимости от того, какой терморегулятор для ИК обогревателя используется, устанавливаются и режимы управления.

1. Механические представляют собой пластиковую коробку с круглым переключателем, который обеспечивает плавную регулировку температуры. Этот показатель изменяется в зависимости от модели, например, в описании терморегулятора Timberk для инфракрасного обогревателя указано, что шаг может быть точным – каждый градус, или выставляться диапазонами – от 2 до 5 °C. Кроме ручки-переключателя на корпусе имеется кнопка включения, а также диодный индикатор, который показывает, работает ли прибор в данный момент.


Более дорогие изделия дополнительно оснащаются небольшим дисплеем, на котором высвечиваются немногочисленные данные. Инфографика, как у терморегулятора Ballu, воспринимается нагляднее и более эстетично. Нужные градусы можно выставить двумя кнопками.

Использовать механический регулятор удобно в доме, где постоянно есть люди, потому что он может обеспечивать тот температурный режим, который выставлен на данный момент. Управлять им дистанционно не получится.

2. Электронные более разнообразны по дизайну. Обзор терморегуляторов для бытового ИК обогревателя показывает, что к уже имеющимся стандартным элементам управления добавляется жидкокристаллический экран. Для управления и точной настройки появляется небольшая кнопочная панель, если экран не сенсорный. Установка градусов может быть скролльной или кнопчной. Чтобы защитить экран и сделать регулятор более незаметным, его оснащают специальной откидной крышкой.

Использовать можно даже в домах сезонного проживания или семьях, где распространены частые командировки, и жилье долгое время остается законсервированным. Главный плюс – программируемость и гибкость в управлении системой отопления, возможность регулировать ее дистанционно, с помощью мобильных устройств. Однако цена программируемого терморегулятора будет намного выше однозадачного.


Варианты установки и подключения термостатов

Для корректной работы устройства его монтируют в подходящем месте. Вблизи не должно быть источника тепла и прямых солнечных лучей (например, под окном или напротив него). Также стоит избегать сквозняков и мест с повышенной влажностью. Иначе измерение будет произведено необъективно, что не позволит поддерживать требуемый уровень тепла в помещении.

Чтобы подключить инфракрасный обогреватель к сети через терморегулятор, нужно присоединить к автоматическому выключателю реле. Потом от него запитать источник тепла.

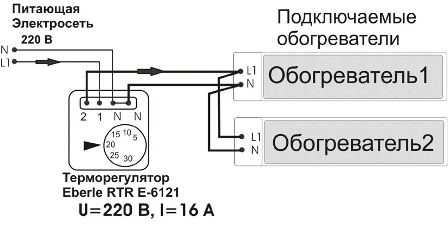

Существуют разные схемы подключения инфракрасного обогревателя к терморегулятору:

  • 1 термостат и 1 бытовой нагреватель. От автомата на регулятор приходят 2 провода – ноль и фаза, которые цепляются к нему соответственно. Второй парой проводов соединяется с прибором по такому же принципу.
  • 1 терморегулятор и 2 бытовых обогревателя. Ноль и фаза с автомата приходят к термостату, а с него уже делается разводка на отопительные приборы. Это параллельное подключение.
  • 1 регулятор и несколько бытовых обогревателей или 1 промышленный. Подключение осуществляется через магнитный пускатель и для каждого конкретного случая нужно выбирать свою схему подключения, чтобы обеспечить безопасную и бесперебойную работу техники.


При установке на большом объекте предполагается сложная система подключения. На 1 обогреватель могут приходиться 2 и более регулятора, и наоборот, 1 термостат способен контролировать работу нескольких отопительных приборов. В этом случае лучше купить терморегулятор Эберле, потому что к нему можно приобрести оригинальный магнитный пускатель, комплект проводов, необходимых для подключения и прочие аксессуары. Это позволит упростить монтаж сложной отопительной системы. Доверить подключение лучше профессионалам, потому что придется не только правильно подобрать и оценить технические характеристики терморегулятора, но и разработать действенную схему соединения.

Если не вдаваться в многочисленные и, скажем прямо, довольно не слишком значительные детали, то можно выделить два основных вида терморегуляторов:

  • Механические;
  • Электрические.

Оба варианта имеют как свои плюсы, так и минусы. Схема терморегуляторов для инфракрасных обогревателей тоже зависят от того, какое конкретно устройство было выбрано в качестве опытного образца.

А вот терморегуляторы механические для инфракрасных обогревателей – более древние, можно сказать классический вариант. Здесь по минимуму задействованы вычислительные мощности и процессоры.


Механический способ — это простейшие модели и вовсе оборудованы только обычным механическим колесиком да несколькими кнопками, что передают команды напрямую на рабочую плату.

Принцип действия и способ управления прост до невозможности: вращаем колесико до нужного температурного показателя, нажимаем несколько кнопо

electricianprof.ru

принцип действия, обзор цен и подключение к отопительному прибору

Подключение терморегулятора

Современные технологии управления собственным жилищем позволяют не только получить «умный дом», но и прилично сэкономить. Прежде всего это касается потребления топлива, используемого для отопления и системы ГВС. Казалось бы, зачем экономить электроэнергию, используя инфракрасные источники тепла? Ведь они сами по себе экономичны. Но почему бы не воспользоваться еще большей экономией? Для этого надо к ИК-нагревателям установить терморегулятор. Он будет регулировать потребление тока за счет снижения температурного режима внутри помещений. Современный рынок электронных КИП предлагает большой модельный ряд подобных приборов. Поэтому вопрос, как правильно выбрать схему подключения инфракрасного обогревателя через терморегулятор - один из самых актуальных.

Виды терморегуляторов

Сначала разберемся, что предлагают производители. Категорий термостатов всего две:

  • Механические.
  • Электронные.

Первый вариант - это самые простые конструкции. Они похожи на пластмассовые коробочки, на панель которых выведены:

  • Переключатель - с его помощью устанавливается необходимая температура.
  • Кнопка для включения прибора.
  • Световой диод, показывающий, работает устройство или нет.

Есть в этой категории модели, оснащенные дисплеем, куда выводятся заданные и реальные параметры температуры воздуха. Конечно, стоят подобные устройства дороже. Но в целом механический термостат - это прибор с ручным управлением, так что дистанционно его настроить нельзя. Механические аналоги могут выдерживать силу тока до 16 А.

Второй вариант - это более сложные приборы, в которых предусмотрено дистанционное управление, жидкокристаллический экран и система точнейшей настройки. Это удобно, эффективно, но дорого. Такие устройства могут выдерживать силу тока до 8 А.

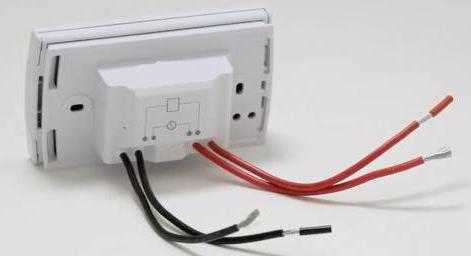

Чтобы подключить ИК-нагреватель через термостат, необходимо установить определенные нормы, основанные на мощности потребления нагревательным прибором электрического тока. Здесь за основу берется единственный показатель - 3 кВт. Обычно для городских квартир и небольших частных домов используются инфракрасные обогреватели до 3 кВт мощности. О них и пойдет разговор далее. Давайте рассмотрим схему их подключения.

Место установки термостата

Это очень важная позиция, которая влияет на корректную работу прибора. Что необходимо знать?

  1. Высота установки - 1,5 м.
  2. Крепить прибор необходимо на стену, при этом под него рекомендуется установить утеплитель, чтобы не было реакции на температуру стены.
  3. Нельзя закрывать термостат занавесками, мебелью, жалюзи и так далее.
  4. В каждом помещении устанавливается всего один терморегулятор.

Схемы подключения


Последовательность действий

Начнем с того, что бытовой инфракрасный обогревательный прибор работает от сети переменного тока, то есть от обычной розетки или от автомата, установленного в распределительном щитке.

Значит, в него входят два провода - ноль и фаза. Отсюда и стандартная схема подключения, а точнее, несколько схем. Терморегулятор встраивается в эту схему, то есть устанавливается между автоматом и обогревателем.

Вариант №1 - обычное подключение

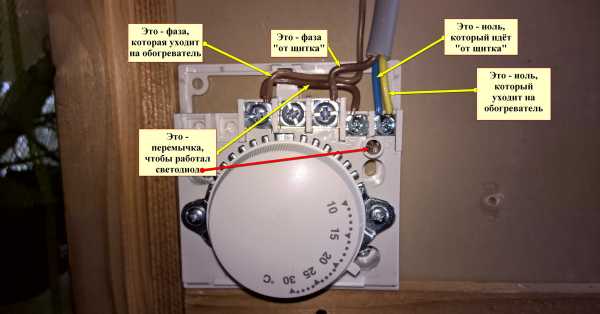

В стандартных термостатах есть четыре клеммы - две входные (ноль и фаза) и две выходные (ноль и фаза). Для создания схемы от щитка через автомат протягиваются два провода, которые соединяют ноль и фазу. А от терморегулятора через выводные клеммы проводятся два провода до ИК-агрегата. По сути, получается последовательное подключение всех приборов от сети.

Если схема подсоединения включает в себя не один нагревательный прибор, а несколько (чаще два), то в любом случае можно использовать один термостат. Для этого проводами соединяются автомат и термостат точно так же, как и в предыдущем случае. А вот от выходных клемм отводятся 4 провода на каждый нагреватель отдельно. Так что получается параллельное подключение.

Хотя можно использовать и последовательное соединение. В таком случае от клемм терморегулятора будет отходить по одному проводу к первому обогревателю, а от него - ко второму. И так далее в той же последовательности.

Есть еще один вариант простого подключения, когда провод фазы от автомата протягивается к нагревательному элементу, а провод нуля соединяется через термостат. Это не лучший способ, поскольку терморегулятор может работать не совсем корректно. Хотя в некоторых ситуациях кроме этой варианта ничего другого использовать невозможно.

Схема №2


Схема термостата

Эта схема позволяет контролировать большое количество нагревательных ИК-приборов или один нагреватель промышленного типа. Для нее потребуется установка дополнительного элемента - магнитного пускателя. Этот коммутационный аппарат работает в автоматическом режиме на включение и выключение электрических агрегатов большой мощности.

Схем подсоединения в таком случае очень много. Давайте рассмотрим одну из них - самую простую. Для этого в развязку №1 между терморегулятором и нагревательным аппаратом встраивается магнитный пускатель. От выходящих клемм на термическом регуляторе отводятся два провода до пускателя, а от него - до инфракрасного нагревательного элемента.

Заключение по теме

Схем подсоединения инфракрасного обогревательного прибора через термостат достаточно много. Если вы не электрик, то

technosvarmet.ru

Подключение инфракрасного обогревателя ballu через терморегулятор — Все про стройку

Классическая система отопления в современном мире себя изжила. И произошло это в связи с наличием в ней массы недостатков: существенные потери тепла, медленное обогревания, расслоение воздушных масс и прочее. Именно такие факторы повлияли на возникновение особого интереса пользователей к инфракрасным обогревателям.

Содержание статьи:

Особенность инфракрасных обогревателей

Установка инфракрасных обогревателей и подключение терморегулятора

Инфракрасный обогреватель можно крепить к деревянной поверхности

Инфракрасные обогреватели – уникальная возможность сделать жизнь комфортной в дачных помещениях, квартирах, частных домах. На сегодняшний день подобные устройства также очень востребованы в офисах и других подобных заведениях, где нужна регулирующая тепловая система.

Можно ли использовать инфракрасный обогреватель в качестве единой системы отопления? Очень интересный вопрос, на который однозначно можно ответить утвердительно. Такой тип отопления шикарно подойдет, как и для основной системы обогревания, так и в качестве дополнения. Разница будет выражаться исключительно в расчетной мощности.

Данный вид отопления имеет ряд преимуществ:

  1. Не требует огромных затрат ни денежных, ни трудовых на установление мощных конструкций.
  2. Характеризуется бесшумной работой и автоматизацией.
  3. Гарантирует безопасность и экологическую чистоту.
  4. Предоставляет возможность зонального нагрева. При этом может сохранять разную температуру в двух различных между собой зонах.
Установка инфракрасных обогревателей и подключение терморегулятора

Устройство можно устанавливать для зонального обогрева

Инфракрасный обогреватель легко установить, прикрепить и пользоваться. Он максимально быстро начинает выполнение своих функций, обеспечивая высокий уровень комфорта в зоне своих действий. Огромным плюсом использования такого вида отопления есть небольшой процент снижение влаги в помещении. То есть нет проблемы сухого воздуха.

Для получения максимальной пользы от использования такой полезной установки следует правильно осуществить его установление.

Установка потолочного обогревателя

Установка инфракрасных обогревателей и подключение терморегулятора

Монтаж инфракрасного обогревателя проводят на разных поверхностях

Пользователи ищут дополнительные источники тепла, которые максимально выполняют свои функции, при этом отличаются практичностью и экономностью. Выше рассматриваемые плюсы инфракрасных обогревателей как раз подходят под качества экономности, практичности и выгодности.

На сегодняшний день большую актуальность имеет тема: «Как правильно установить и подключить инфракрасный обогреватель». Ведь именно от правильности проведения процедуры зависит конечный результат. Любая ошибка может привести к нежелательным событиям.

Виды инфракрасного обогревателя:

  • в виде отдельного устройства;
  • в кач

vse-pro-stroyku.sqicolombia.net

Правильная схема подключения терморегулятора: 5 особенностей. Как подключить термостат вмт 1


как подключить к инфракрасному обогревателю, Ballu BMT 1 с датчиком

Терморегулятор позволяет поддерживать комфортные условия в помещенииРост цен на поставки электроэнергии, заставляет многих экономить различными способами. Особенно это необходимо в холодное время года, когда в качестве дополнительного источника тепла, используют различные нагреватели воздуха. Для поддержания комфортных условий в помещении, лучше всего использовать терморегулятор.

Как выбрать подходящий терморегулятор

Осуществлять управление бытовыми электрическими нагревателями и поддерживать необходимый микроклимат в помещении, позволяют термодатчики. Данные устройства разделять на два основных вида.

Виды терморегуляторов:

  • Механический;
  • Программируемый.

В настоящее время, самыми простейшими моделями, и наиболее часто применяемыми, являются механические устройства. Стоит отметить, что при схожести по принципу действия, и устройству, данные термостаты могут отличаться качеством материалов, используемых для их изготовления.

Механические термостаты, применяются для установки на стену. При этом могут отличаться видом установки (врезные и накладные модели). Из этого следует, что данные термостаты, есть возможность подключить к любому типу электропроводки.

Терморегуляторы бывают нескольких видов

Диапазон рабочих температур для механических терморегуляторов, варьируется в пределах от +5 до + 300С. Элементами управления в данных устройствах, являются механический регулятор, посредством которого выставляется необходимый уровень температуры воздуха и кнопка для включения и выключения термостата.

Обратите внимание! Размеры механических регуляторов, не превышают размеры розеток или выключателей, что позволяет отлично вписываться в интерьер.

Самым усовершенствованным видом регуляторов температуры, являются программируемые модели. Расширенный диапазон регулировки температуры, позволяет расширить возможности использования данного устройства.

Программируемые модели, способны следить как за температурой воздуха в помещении, так и за температурой нагревательного устройства, что дополнительно является противопожарной защитой.

Подключение терморегулятора к инфракрасному обогревателю

Для качественной и продолжительной работы различных электроустройств, необходимо не только правильно осуществить их выбор, но и произвести правильное подключение.

Особенности подключения:

  • Не устанавливайте регулятор близко к обогревателю;
  • Недопустима установка в помещении со сквозняком;
  • Монтаж устройства в области инфракрасного излучения от элементов нагревательного устройства запрещен.

В первую очередь, при осуществлении электромонтажных работ, необходимо ознакомиться с инструкцией, в которой подробно расписано какие проводники лучше использовать для подключения и схемы.

Обратите внимание! В большинстве случаев, для подключения терморегуляторов, используют кабель ПВС, с жилами 2,5 мм2.

Стоит отметить, что подключить устройство для нагрева воздуха в помещении и терморегулятор, лучше всего при помощи отдельного кабеля, который запитывается непосредственно в распределительном щитке.

Монтаж устройства в области инфракрасного излучения от элементов нагревательного устройства запрещен

Схема подключения выглядит следующим образом. Фазный и нулевой проводники питающего кабеля, подключаются к клеммам с маркировкой (L – фаза, N – ноль). Провод, идущий от терморегулятора к устройству, подключается к клеммам с маркировкой (L – 1 и N – 1).

При подключении обогревателя, важно правильно подключить заземляющий проводник, который подключается непосредственно к нагревателю. Правилами ПУЭ прописано, что недопустим разрыв заземляющей цепи. Поэтому, заземляющие провода устройства и питающего кабеля, соединяются специальным клеммником.

Терморегулятор Ballu BMT 1: как подключить

Самым распространенным и известным многим, является терморегулятор с датчиком температуры воздуха Ballu BMT 1. Он отлично зарекомендовал себя в работе.

Последовательность работ:

В первую очередь, необходимо выбрать место для установки обогревателя. После этого, можно приступать к прокладке прово

10i5.ru

Как подключить терморегулятор к инфракрасному обогревателю – инструкция со схемами, Ballu и другие производители

Конструкция и назначение терморегулятора

Устройство электронного типа, в конструкцию которого входят датчики, дисплей, кнопки управления, датчик температуры или контроллер, позволяют контролировать работу системы обогрева. Элемент подключается к отопительному прибору, например, инфракрасному обогревателю. Согласно установленным параметрам, происходит включение/отключение нагревательных элементов. Это может осуществлять через заданный промежуток времени или при охлаждении помещения до определённой температуры.

Терморегулятор имеет корпус со шкалой мощности и кнопкой отключения

Терморегулятор или термостат может быть разных видов, но основная задача любого такого прибора заключается в поддержке определённой температуры теплоносителя для обогрева или охлаждения пространства. Настройка может проводиться вручную, а дальнейшая работа происходит автоматически. Такое устройство делает управление приборами обогрева более комфортным, чем при отсутствии контролирующего элемента. Благодаря этому происходит экономия энергоресурсов, времени. Польза термостата выражена и в том, что при отсутствии отключения обогревателя в автоматическом режиме контролирующая деталь издаёт звуковой сигнал оповещения.

Терморегуляторы разнообразны, но имеют одинаковые функции

Приборы могут быть установлены как в жилых, так и в промышленных помещениях. Устройства часто дополняют систему основного или дополнительного отопления пространства, позволяя контролировать уровень обогрева.

Электронный или механический устанавливается в системе теплоносителя и собирает информацию о текущих показателях температуры. При достижении пониженного или повышенного показателя работа прибора прекращается или начинается. При этом терморегуляторы для инфракрасных обогревателей сконструированы с учётом того, что устройство обогрева нагревает не воздух, а окружающие предметы.

Основные варианты терморегуляторов

Для инфракрасного обогревателя можно использовать механический или электронный вид терморегулятора. Оба варианты имеют квадратный или прямоугольный пластиковый корпус, а принцип работы и внутреннее устройство различаются.

В пластиковом корпусе содержатся функциональные элементы, обеспечивающие работы системы контроля

На внешней стороне пластиковой коробки механического регулятора присутствует переключатель круглой формы, позволяющий плавно настраивать необходимые параметры. Одно деление может иметь разное значение, что зависит от модели прибора. Например, в некоторых случаях одно деление позволяет отрегулировать температуру на 1°, а также встречаются варианты со значением в 2°, 3° и более. Световой индикатор состояния прибора и кнопка включения/отключения также расположены на пластиковой коробке. Оптимален механический прибор в том случае, когда в помещении постоянно находятся люди, что позволяет своевременно отключать терморегулятор. В таком приспособлении не предусмотрено дистанционное управление.

Электронный терморегулятор имеет дисплей, на котором отображается вся информация

В устройстве электронного типа управление температурой происходит с помощью кнопок, а основные показатели отображаются на дисплее. Современные модели могут иметь сенсорное и дистанционное управление. Такому прибору можно доверить контроль температуры в помещении даже при отсутствии владельцев.

Выбор определённого вида терморегулятора осуществляется в зависимости от типа помещения, желаемой функциональности приспособления. Например, на даче, которую часто посещают владельцы, уместен электронный вариант. С помощью дистанционного управления можно заранее прогреть помещение инфракрасным обогревателем перед приездом. Механические модели имеют более низкую стоимость и подходят для жилых пространств.

Видео: особенности выбора терморегулятора для инфракрасного обогревателя

Схемы вариантов подключения

Терморегулятор любого типа требует правильного подключения. Для этой цели можно использовать несколько схем, которые отражают все особенности процесса. Предварительно следует учесть, что нельзя размещать обогреватель с регулятором вблизи с источниками тепла, в помещениях с высокой влажностью, так как это приведёт к некорректной работе системы контроля.

Инфракрасные панели легко дополнят любой интерьер

Для работы понадобится реле автоматического типа. Этот элемент будет выполнять роль источника питания для прибора. После выбора всех необходимых деталей можно использовать одну из следующих схем подключения:

Особенности моделей терморегуляторов

Подключение регулятора к инфракрасным электрическим обогревателям разных производителей требует учёта особенностей прибора. Одними из востребованных являются электрические обогреватели фирмы Ballu серии Bih, которые представляют собой потолочные модели. Их можно подключить к выносному регулятору, а также возможно объединение нескольких обогревателей в целую систему. Для подключения часто используют электронные модели термостатов.

Терморегулятор удобен как для потолочных, так и других инфракрасных обогревателей

Терморегуляторы Ballu хорошо сочетаются с инфракрасными электрическими устройствами этого же бренда. В комплекте присутствует инструкция по подключению, что облегчает работу. Механический прибор имеет встроенный датчик температуры воздуха, а также колёсико регулировки, диапазон которой часто составляет от 5 до 30°.

Регулятор и обогреватель одного бренда хорошо сочетаются друг с другом

Бренд Timberk выпускает как инфракрасные обогреватели, так и термоконтролирующие устройства. Современные модели регуляторов выпускаются в комплекте с пультом дистанционного управления, так как подключаются по схеме к потолочным отопительным системам. Работа прибора визуализируется с помощью разноцветных датчиков. Многие модели имеют возможность программирования отключения с отсрочкой в 13 часов, а шаг при этом составляет 60 минут.

Ассортимент Timberk включает в себя разнообразные и современные модели регуляторов

Универсальные приборы контроля бренда Eberle и серии Instata 2 подходят для инфракрасных, водяных и воздушных систем отопления. Цифровое и кнопочное управление, наличие блока управления позволяет контролировать один датчик. Результат работы визуализируется на дисплее, есть возможность программирования режима на 7 дней вперёд.

В ассортименте Eberle присутствуют регуляторы и для котлов отопления, а также для инфракрасных устройств

Многие бренды, выпускающие инфракрасные обогреватели, дополняют ассортимент терморегуляторами разного типа. Это позволяет создать качественную цепочку из устройств одной фирмы, что облегчает подключение и обеспечивает надёжную работу системы.

Рекомендации по правильной установке

Универсальные и простые правила подключения приборов контроля к инфракрасным панелям следует соблюдать для безопасной и бесперебойной работы техники. Основные советы по установке и размещению элементов выражены в следующем:

  • в каждое отапливаемое инфракрасным обогревателем помещением можно установить один термостат;
  • монтаж датчика может проводиться на поверхности инфракрасной панели, но между ними необходима установка теплоотражающего экрана;
  • потолочные обогреватели, оснащённые контролирующим датчиком, не обладают мощностью более 3 кВт;
  • рекомендуется устанавливать регуляторы на высоте 1,5 м от уровня пола.

Регулятор на инфракрасной панели имеет лаконичный дизайн и не портит интерьер помещения

Видео: конструкция и подключение механического терморегулятора

Оснащение инфракрасных обогревателей терморегулятором позволяет удалённо или вручную регулировать работу системы отопления. Благодаря такому контролю легко создать в помещении оптимальную атмосферу, исключая перегрев или недостаточный обогрев пространства.

  • Автор: Ольга Новикова
  • Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

stroylab.su

Как подключить терморегулятор к инфракрасному обогревателю через розетку?

Сегодня большой популярностью пользуются инфракрасные обогреватели. Они отличаются способом установки, особенностями эксплуатации и ценой. Однако их принцип работы схож. Это достаточно экономичные электрические приборы, применяемые для отопления различных помещений.

Чтобы снизить расход электроэнергии и иметь возможность контролировать температуру нагрева в помещении, применяются различные терморегуляторы. В продаже представлено множество моделей подобного оборудования. Как подключить терморегулятор к инфракрасному обогревателю, будет подробно рассмотрено в статье.

Разновидности инфракрасных обогревателей

Сегодня инфракрасные отопительные приборы пользуются высоким спросом. Это эффективное оборудование, которое способно быстро нагреть помещение до требуемой температуры. Принцип их работы прост. Выделяемые обогревателем лучи схожи с теплом от солнца. Они нагревают предметы в помещении. При этом воздух остается прохладным.

У многих покупателей подобных приборов возникает вопрос: зачем нужен блок управления нагревом, можно ли подключить инфракрасный обогреватель без терморегулятора? Теоретически представленное оборудование может работать без регулятора. Однако при его включении в цепь можно создавать оптимальные условия микроклимата в помещении.

Инфракрасные обогреватели могут устанавливаться на стены, потолок или монтироваться под напольное покрытие (инфракрасная пленка). Каждая из представленных разновидностей имеет свои особенности. Однако общий принцип у них схож.

Зачем нужен терморегулятор?

Многие владельцы частной недвижимости слышали утверждение, что инфракрасные обогреватели отличаются высокими показателями энергоэффективности. Это позволяет сократить расходы на оплату электроэнергии и создать при этом комфортные условия внутри помещения.

Однако это утверждение будет не всегда справедливым. Чаще всего при обустройстве системы из инфракрасных обогревателей мастер делает запас мощности, который позволяет обеспечить качественное отопление даже в очень сильный мороз. Однако когда на улице становится теплее, часть электроэнергии расходуется впустую. В этом случае обогреватель перманентно работает на полную мощность, потребляя заявленные производителем, например, 2 кВт электроэнергии в час.

Чтобы иметь возможность регулировать температуру в помещении, применяются специальные приборы. Большим спросом пользуется продукция компаний Terneo, Devi, Ballu. Как подключить инфракрасный обогреватель к терморегулятору, описывает инструкция производителя. При установке этого прибора можно экономить до 30 % энергоресурсов.

Механические терморегуляторы

Чтобы понять, как правильно подключить инфракрасный обогреватель к терморегулятору, нужно вникнуть в принцип устройства и работы представленного оборудования. Все терморегуляторы можно разделить на механические и электронные. Первый вариант имеет кнопку включения и выключения, колесико для настройки температуры в помещении и световой индикатор.

Когда температура в помещении поднимется до заданного пользователем уровня, механизм разъединит цепь. Электричество перестанет поступать к обогревателю. Какое-то время он находится в отключенном состоянии. Как только температура в помещении опустится на 1 ºС, терморегулятор снова включит инфракрасный обогреватель.

Электронный терморегулятор

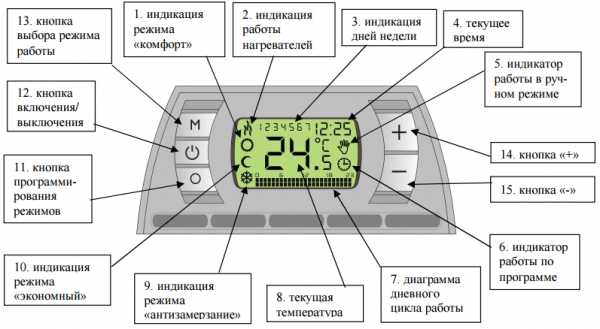

Электронные приборы являются более сложным оборудованием. Они имеют дисплей, на который выводится вся необходимая информация. Такие приборы могут быть программируемыми и непрограммируемыми.

В первом случае пользователь может задать временные диапазоны, в которые нагрев в помещении будет актуальным. Когда же все домашние уходят днем по своим делам, терморегулятор поддерживает минимальный нагрев в помещении.

Особенности монтажа

Чтобы понять особенности проведения монтажа управляющего прибора, можно рассмотреть для примера, как подключить терморегулятор «Балу» к инфракрасному обогревателю. Практически все механические разновидности имеют идентичный принцип установки.

Представленный терморегулятор рассчитан на максимальную нагрузку 16 А (3,5 кВт). Это означает, что к нему можно подключить один или несколько обогревателей, которые в сумме имеют номинальную мощность потребления до 3,5 кВт (а лучше еще меньше). В корпусе терморегулятора есть датчик. Он замеряет уровень нагрева в помещении.

Чтобы прибор выполнял возложенные на него функции в полном объеме, необходимо выполнить все рекомендации производителя по установке. Терморегулятор нужно устанавливать на расстоянии от пола 1,5 м. При этом под него нужно подложить слой утеплительного материала. Запрещается закрывать прибор шторами, мебелью и прочими предметами, которые затрудняют поступление воздуха к регулятору.

Схема подключения

Рассматривая, как подключить инфракрасный обогреватель через терморегулятор, следует сказать, что он может работать от розетки. Для этого данные объекты соединяют последовательно. Терморегулятор чаще всего устанавливают рядом с розеткой. От нее будет отходить провод, который должен выдерживать суммарную нагрузку обогревателей линии.

Следует отметить, что при эксплуатации розетки необходимо тщательно просчитать суммарную мощность, потребляемую инфракрасным прибором. Если она достигает 2 кВт, другие устройства нельзя подключать к розетке. В этом случае лучше вести отдельную линию для подключения терморегулятора от центрального распределительного щитка.

Если же инфракрасные обогреватели имеют суммарную номинальную мощность до 1,5 кВт, устройство для управления нагревом устанавливают от розетки. Он имеет с обратной стороны 4 клеммы. Две из них предназначены для подключения проводов от сети («фаза» и «ноль»), а две другие – для проводов обогревателя.

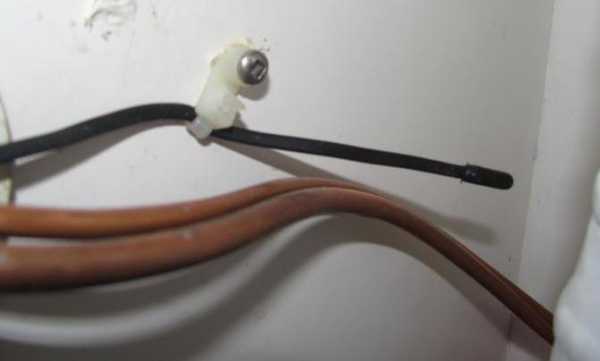

Модель с выносным датчиком

Перечисленные выше рекомендации помогут понять, как подключить потолочный инфракрасный обогреватель к терморегулятору. Этот принцип также применяется практически для всех приборов, которые установлены на стенах или потолке. Однако с инфракрасным обогревателем, который находится в полу, дело обстоит иначе.

В этом случае под ламинат или линолеум укладывают специальную нагревательную пленку. Эта система называется «теплый пол». Она является эффективнее, чем настенные или потолочные обогреватели. Чтобы контролировать ее нагрев, чаще всего применяют терморегуляторы с выносным датчиком.

В этом случае от прибора будет отходить еще один провод. На его конце будет установлен небольшой датчик замера температуры. Его необходимо смонтировать непосредственно рядом с пленкой в полу. Для помещений со средней и небольшой площадью инфракрасный теплый пол можно подключать от розетки. Его мощность редко превышает 1,5 кВт.

Изучая, как подключить терморегулятор к инфракрасному обогревателю, необходимо учесть несколько нюансов при монтаже модели с выносным датчиком. С обратной стороны такого прибора будет уже не 4, а 6 клемм. В этом случае установка терморегулятора может быть выполнена на уровне не ниже 0,5 м от пола.

Под конструкцию терморегулятора не потребуется подкладывать утеплительный материал. Замер температуры будет выполняться непосредственно в области пола. Как и в предыдущем варианте приборов без выносного датчика, 2 клеммы предназначены для подключения «фазы» и «нуля» от электрической сети.

Еще две клеммы предназначены для подведения проводов от инфракрасного теплого пола. Еще две дополнительные клеммы нужны для подсоединения проводов датчика. При этом полярность можно не соблюдать. При подключении остальных проводов потребуется подсоединить каждый провод в соответствующее гнездо.

Некоторые нюансы

Рассматривая технологию, как подключить терморегулятор к инфракрасному обогревателю, следует обратить внимание еще на несколько нюансов. При желании модели управляющих устройств с выносным датчиком можно устанавливать и в помещении с настенными или потолочными отопительными приборами. В этом случае можно вынести замеряющее устройство в подходящее место в комнате. При этом терморегулятор можно будет скрыть за шторами. При этом контроль температуры будет проводиться правильнее, точнее, чем при установке устройства со встроенным в корпусе датчиком.

Также следует отметить, что в продаже представлены как накладные, так и врезные модели терморегуляторов. Для тех, кто не хочет высверливать отверстие для подрозетника, рекомендуется приобретать первый тип устройств. Правда, такие терморегуляторы смотрятся массивнее. Они возвышаются над поверхностью стены.

Большей эстетичностью известны врезные терморегуляторы. В случае установки прибора рядом с розеткой потребуется отключить питание линии и просверлить рядом с ней еще одно отверстие размером с подрозетник.

Рассмотрев, как подключить терморегулятор к инфракрасному обогревателю, можно самостоятельно выполнить эту работу.

fb.ru
