Подключение люстры к одинарному выключателю — Вода в доме

Совсем не обязательно вызывать на дом профессионального электрика, чтобы подключить новую люстру к выключателю. Одно- или двухклавишному – не имеет значения. Это достаточно несложная работа, которую можно качественно выполнить и самостоятельно, сэкономив при этом средства. Главное, придерживаться пошаговой инструкции, прислушиваться к советам и четко выполнять рекомендации, данные специалистами в области электромонтажа.

Подключение люстры

Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост. Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно.

Итак, любая лампочка горит, если к ней подведены два обязательных провода:

  • фазный;
  • и нулевой.

А люстра — та же лампочка, и чтобы ее подключить, один проводник из распределительной коробки надо присоединить к люстре напрямую, а второй тоже к ней, но уже с разрывом, роль которого исполняет выключатель. И ни в коем случае через этот выключатель нельзя пускать проводник нулевой. Техникой безопасности строго предписывается вести его исключительно напрямую — из распределительной коробки к лампе (люстре). Безо всяких разрывов!

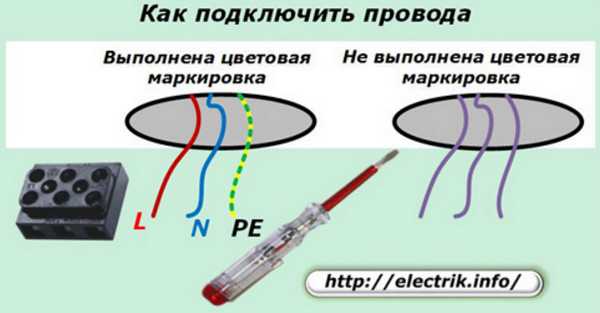

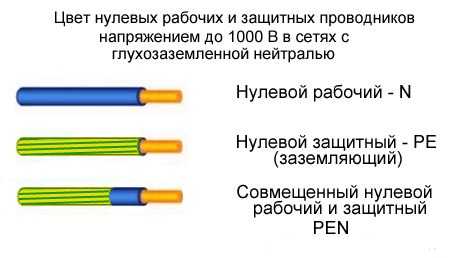

Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:

  • рабочий ноль-проводник должен быть синим или голубым;
  • защитный ноль-проводник — желто-зеленым.

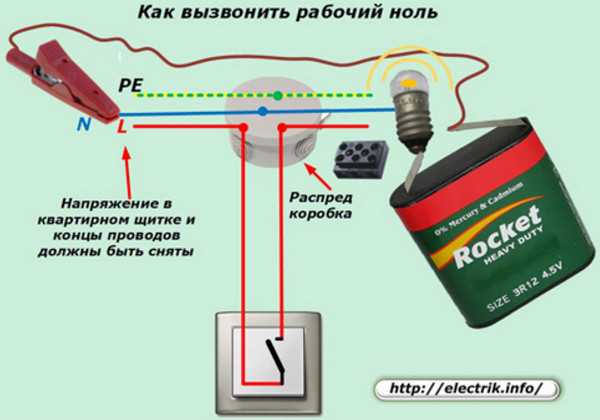

Чтобы проверить, правильно ли были обозначены проводники мастерами, надо, вооружившись индикаторной отверткой, взглянуть, где из распределительной коробки (или прямо из потолка) выходит ноль, а где — фаза.

Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.



От потолка провода могут идти по-разному:


  1. Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.
  2. Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.

  3. Пара двужильных проводов. Тогда на люстре ламповое включение тоже можно распределять.
  4. Три двужильных провода — возможностей для лампового распределения не будет. Третий, желто-зеленый провод — просто защитный ноль-проводник, отвечающий за заземление.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

  • одноклавишным;
  • и двухклавишным.

Подключение через выключатель с одной клавишей

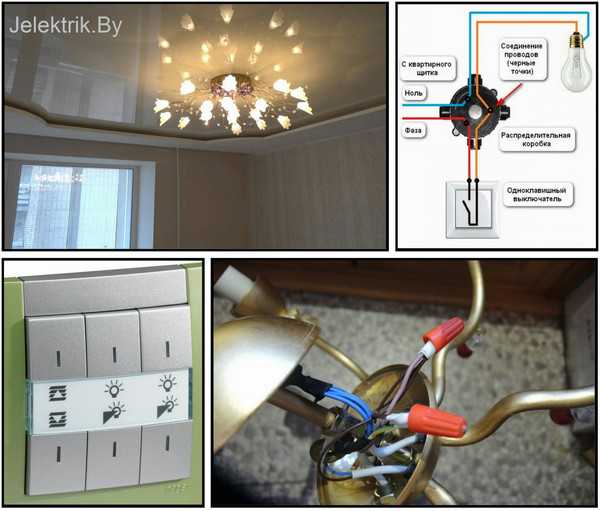

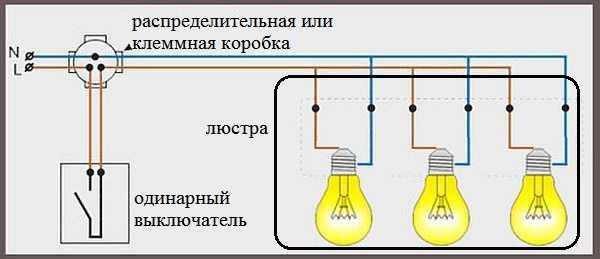

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

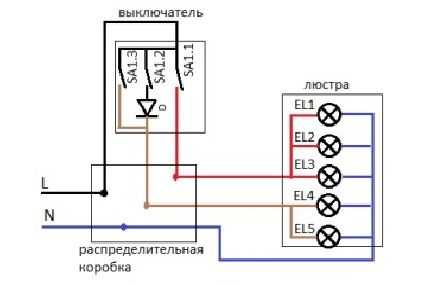

Подключение через выключатель с двумя клавишами

Многих сегодня интересует вариативность регулирования степени освещенности разных помещений в квартире или загородном доме. Поэтому вопрос, как подключить люстру к двойному выключателю, позволяющему включать лампы люстры не только разом, но и поэтапно, может быть особенно актуален.

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

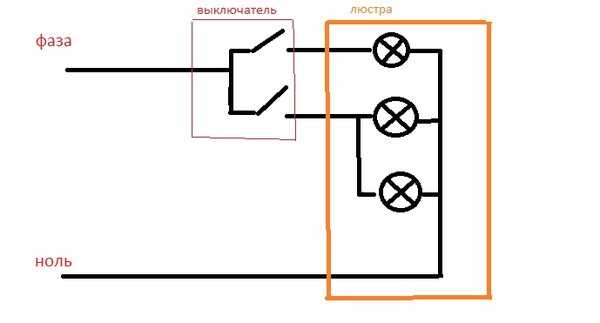

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

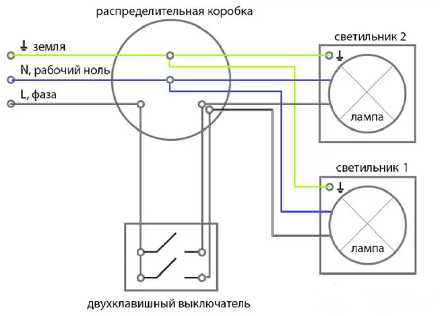

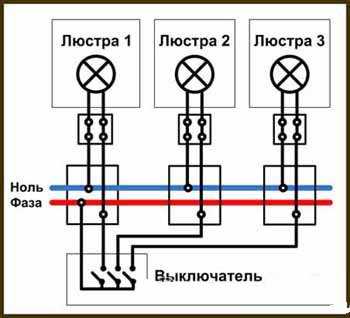

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

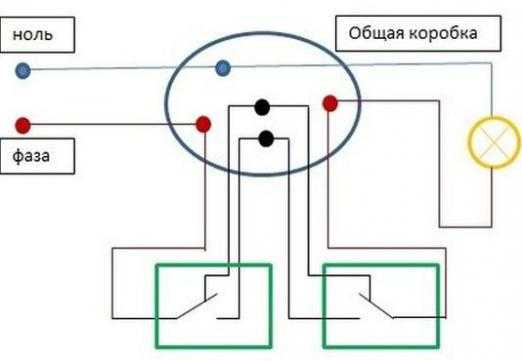

Подключение одной люстры сразу на два выключателя

Чтобы реализовать на практике электросхему подключения люстры или же группы галогенных (с установкой дополнительно понижающего трансформатора)/светодиодных ламп с 2 различных выключателей, потребуются особые «проходные» выключатели, которые конструкционно отличны от обычных. Кроме того, в их монтажной схеме есть три контакта:
  • общий вывод к фазовому проводу или напрямую к люстре;
  • пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

  1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
  2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
  3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
  4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
  5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.

  6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
  7. Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.

В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.

    okeymaster.ru

    Подготовка: прозвонка и определение фаз на потолке

    Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

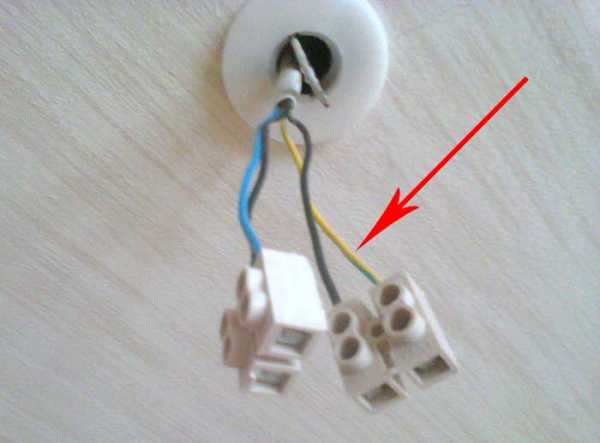

    Провод заземления

    Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

    Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

    Ищем фазы и ноль

    С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

    Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

    Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

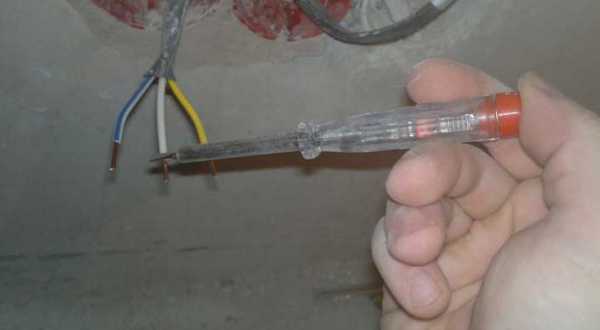

    Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

    Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

    О правилах и способах соединения проводов в распределительной коробке читайте тут.

    Провода на люстре

    Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

    • Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
    • Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

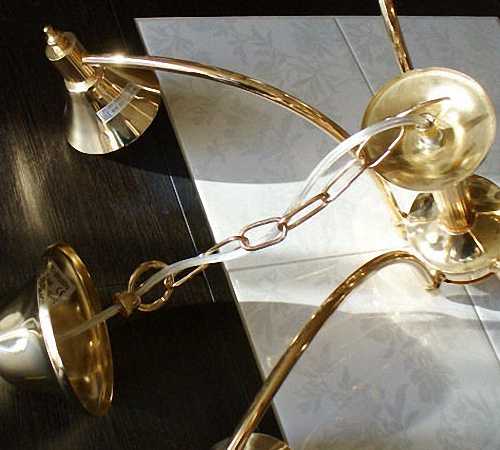

    На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

    Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

    • игнорировать — если провода такого цвета (или похожего) нет на потолке,
    • подключить к такому же по цвету.

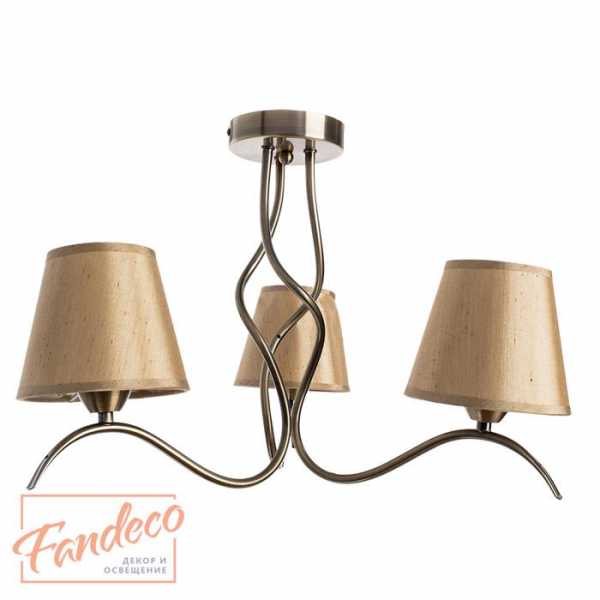

    Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

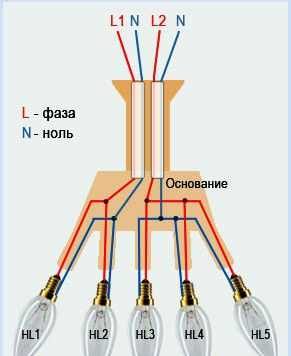

    Подключение к двойному выключателю

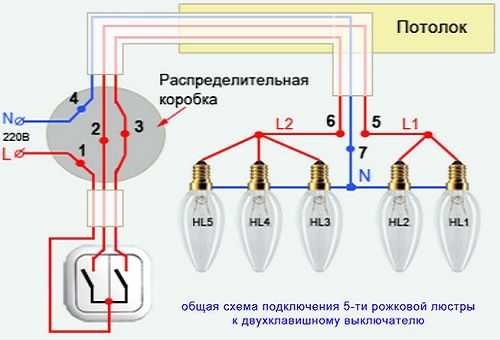

    Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

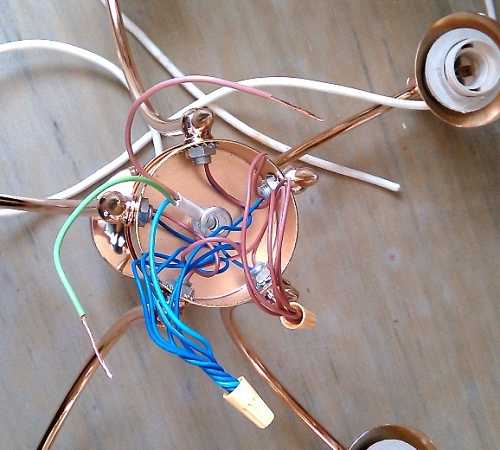

    Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

    Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

    Как подсоединить люстру к одинарному выключателю

    Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

    При таком включении одновременно загораться будут все лампочки.

    Правила соединения проводов

    При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

    Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

    Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

    При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

    Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке.

    Правильное соединение проводов в распределительной коробке описано тут.

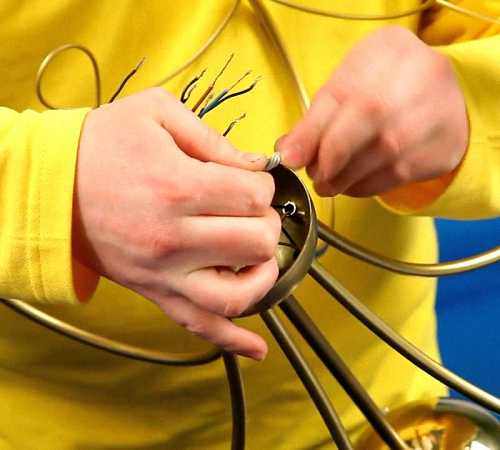

    Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

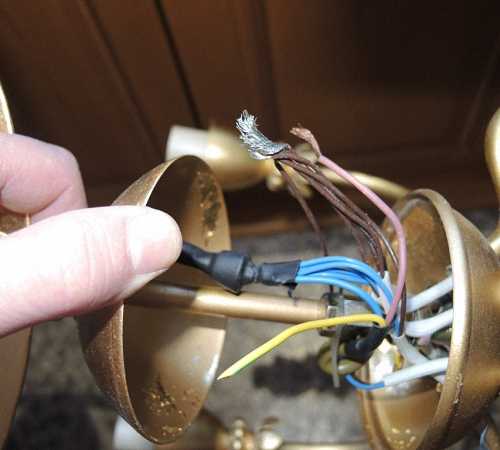

    Подсоединение китайской люстры

    Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

    Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

    Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

    После проверки начинаете группировать провода, как описано выше.

    Подключение галогенной люстры (с пультом и без)

    Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

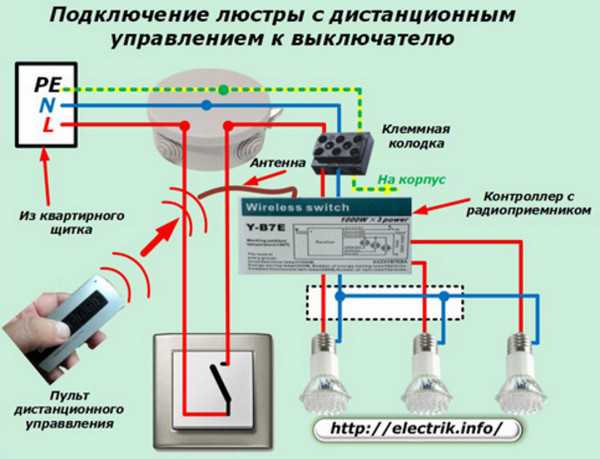

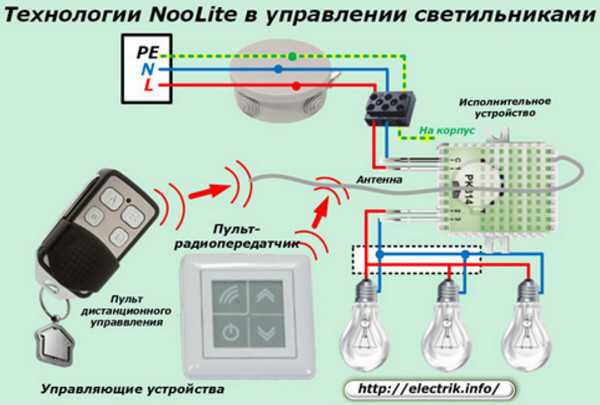

    Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

    Как подключить люстру с пультом смотрите в следующем видео.

    stroychik.ru

    Схема подключения люстры через одноклавишный выключатель

    Если на потолке и подключаемом светильнике есть по два провода, процесс подсоединения самый простой. Провода попарно соединяются, последовательность в этом случае не имеет значения.

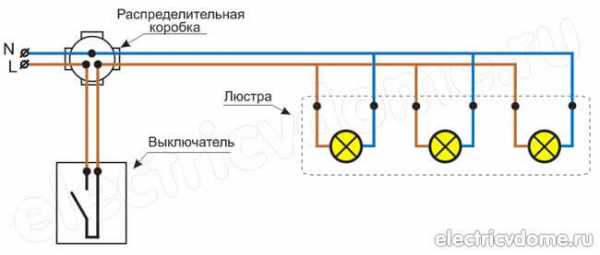

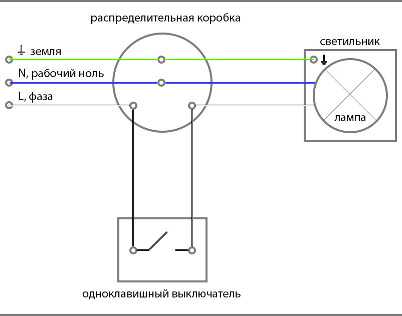

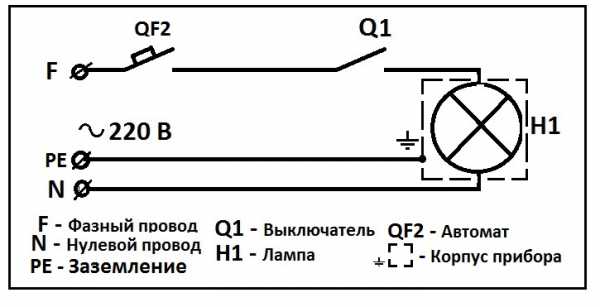

    На рисунке ниже представлена схема подключения люстры через одноклавишный выключатель. Рассмотрим схему более детально. Как видно из рисунка светильник состоит из одной лампы, подключение в этом случае производится таким образом: питающий нулевой провод (синий) в распределительной коробке подключается сразу же к нулевому проводу люстры.

    Фазный провод (коричневый) сначала от источника питания в распределительной коробке подключается к выключателю, затем от выключателя к фазному проводу люстры.

    Соединение лучше всего производить с помощью винтовых клеммных зажимов. В крайнем случае, можно тщательно скрутить провода пассатижами и изолировать специальными колпачками.

    Применение ПВХ ленты нежелательно, так как она со временем высыхает, и качество изоляции снижается. В некоторых конструкциях светильников предварительное объединение ламп не выполняется, и из вертикальной трубки выходят пары проводов от каждой лампы отдельно.

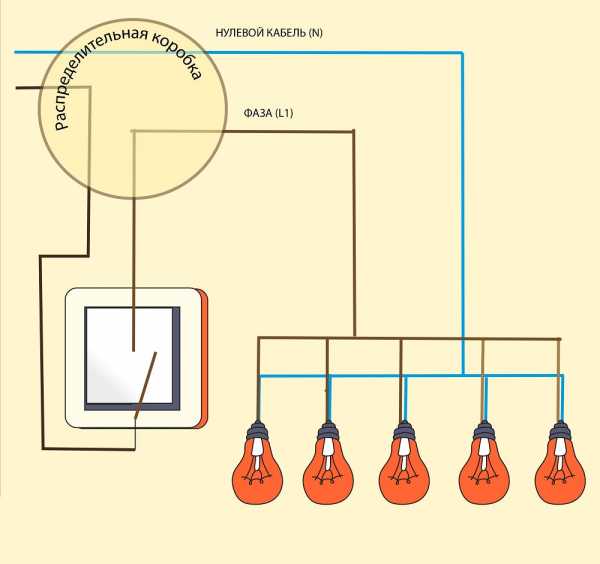

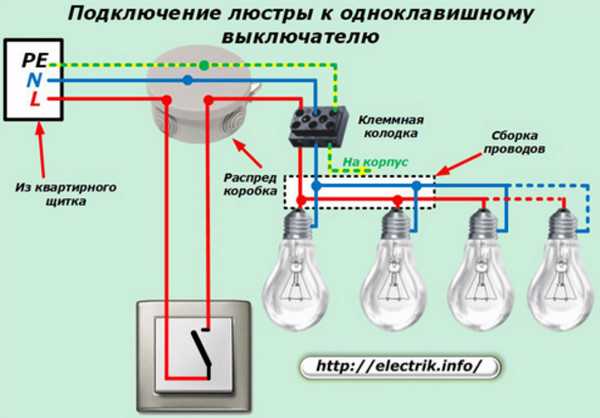

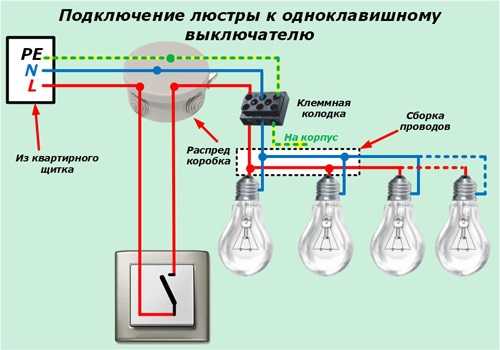

    Если светильник состоит не из одной лампы, а из нескольких (например из трех), подключение в этом случае также не составляет особых трудностей: все нулевые провода в люстре соединяются между собой и подключаются к нулевому проводу сети.

    Все фазные провода также соединяются между собой и подключаются фазному проводу который пришел от выключателя.

    При подключении нужно скрутить между собой провода одного цвета. Полученные скрутки подсоединяют к проводам, идущим через потолок к одноклавишному выключателю, выше описанным способом.

    electricvdome.ru

    Безопасность превыше всего

    Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

    В первую очередь правила касаются обесточивания проводки в процессе подгонки и зачистки проводов, монтажа рабочего механизма выключателя, подключения проводников в клеммы и т. д.

    Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

    Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

    При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

    Применение двойных выключателей

    Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

    При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

    Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

    Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

    Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

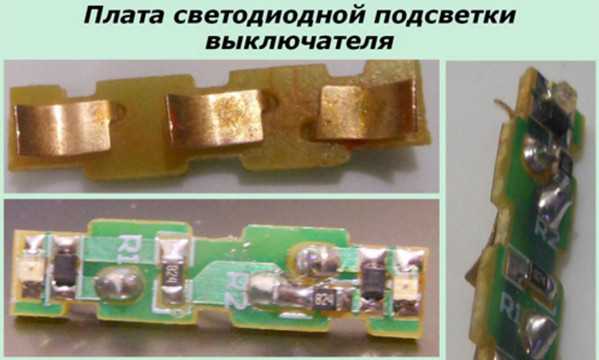

    Устройство прибора с двумя клавишами

    Модификаций и видов световых выключателей достаточно много. Однако двухклавишная электрофурнитура обрела популярность сравнительно недавно, когда освещение стало воспроизводиться с помощью многоламповых люстр.

    Так появилась потребность распределения света посредством зонирования точечными светильниками.

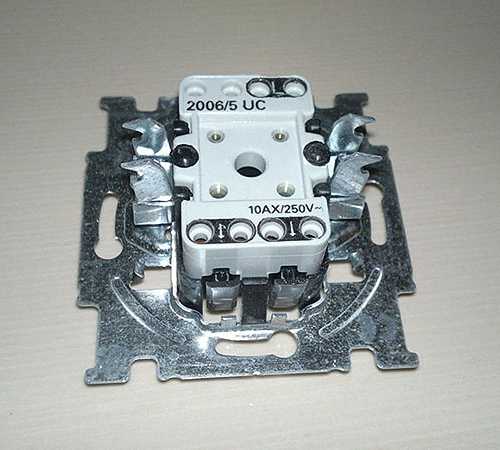

    №1 — модель самозажимного клеммника

    Корпус прибора имеет стандартные параметры. В зависимости от модификации может быть накладной или встроенный, легко монтируется на внешнюю или внутреннюю часть стены.

    Второй вид оснащен регулируемыми фиксаторами. С помощью винтов корпус прибора крепится в нужном положении.

    Для крепления проводов в современных вариантах фурнитуры используются пластинчатые зажимы или прижимная планка с винтами.

    Безвинтовая модель получила широкое распространение и просто незаменима при самостоятельной установке для новичков. Схема подключения и распределение контактов в большинстве случаев показана сзади корпуса. Также используются общепринятые маркировочные значения.

    Основное условное обозначение – латинская буква L, означающая контакт для фазного провода. Рядом нанесена пара стрелок, направленных вниз. Они трактуются как указание направления двух отходящих фаз. Такой же смысл несут и цифры, указанные на месте стрелок.

    В левой части размещены двойные контакты первой клавиши переключателя, в правой – второй.

    Исходя из метода подключения, каждая из клавиш может обеспечивать напряжением в разных направлениях, например, включать несколько лампочек светильника или освещать комнату, расположенную рядом.

    Для каждого из проводников определено свое назначение, поэтому оптимальный вариант – применение кабеля с жилами разных цветов. Это существенно упростит и ускорит электромонтажный процесс.

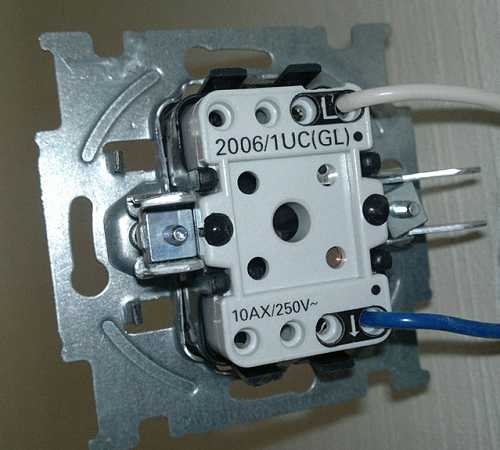

    №2 — подключение безвинтовой модели

    Процесс подключения самозажимных контактов значительно проще в сравнении с винтовыми. В первую очередь, отключают подачу электричества. Далее все жилы будущего контакта должны быть зачищены от изоляционного материала на 1 см.

    Каждый контакт предусматривает фиксирование одной пары жил. Зачищенный провод вставляется до упора в соответствующее отверстие механизма.

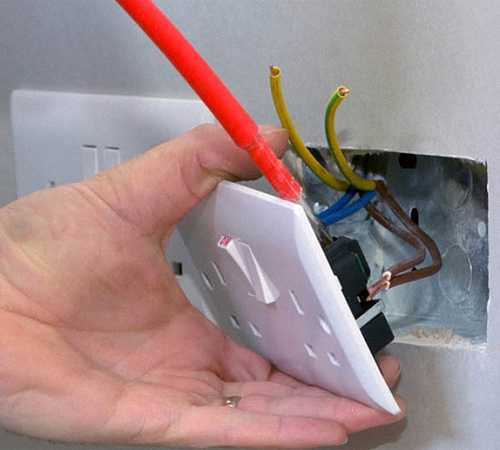

    После включения электричества нужно вычислить фазу питания. Для этой цели применяют индикаторную отвертку. После проверки подача тока должна быть прекращена.

    Следуя схеме, указанной на обратной стороне рабочей части выключателя, необходимо поочередно присоединить разноцветные жилы, распределяя их по клавишам.

    Рассмотрим подробный план действий на конкретном примере.

    В нашем примере питающая фаза красного цвета соединяется с красным проводом, идущим на общий контакт двухпозиционного выключателя. На выходе из него уже получается два провода – бордового и желтого цветов.

    Провод бордового цвета направлен в распределительную коробку. Там он подсоединяется к идентичному по цвету контакту и идет на первую группу лампочек люстры.

    Согласно схеме, фазный контакт желтого цвета, уходящий в распределитель, должен быть соединен с аналогичным по цвету проводом, идущим на вторую группу светильников.

    Ноль, изображенный на схеме голубым и тоже исходящий из электрощитка квартиры, идет напрямую к распределительной коробке, а затем к клеммной колодке, где подключается ноль каждой из группы ламп люстры.

    Аналогично нулевой жиле идет желто-зеленая, отвечающая за землю.

    При установке и подключению двойного выключателя его рабочий механизм прячут в подрозетник, фиксируя в нужном положении винтовым креплением. Далее на прибор ставят клавиши и декоративную накладку.

    №3 — установка винтовых контактов

    В этом случае схематических указаний нет. Визуально необходимо обозначить два нижних контакта, которые, вероятнее всего, представляют отходящие фазы, и верхний – питающую фазу.

    Удостоверится в правильности действий можно методичным включением и отключением контактов: при включенных клавишах цепь замыкается, в положении выключено — цепь размыкается.

    Механизм этого вида выключателя оснащен тремя винтовыми контактами, посредством которых подсоединяются жилы, и двумя винтами, приводящими в действие распорные лапки.

    Для контактов винтового типа необходимо зачищать жилы на 0,5 см. Фиксация жил осуществляется с помощью пластины, которая приводится в движение винтами.

    Проверка корректности подключения проводов

    Первоочередная задача – проинспектировать насколько правильно был подключен выключатель. На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы.

    На месте, где планируется устанавливать люстру, должны выходить две жилы, а именно нейтральный и фазный провод, идущий от переключателя.

    Количество проводников у самого прибора будет больше, особенно когда подключается многорожковый светильник. Также возможно наличие заземляющей жилы, если в доме эксплуатируется электропроводка с системой заземления TN-C-S.

    Для правильного распределения назначения каждого кабеля необходимо проверить наличие у них напряжения. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др.

    Работать с индикатором напряжения несложно: необходимо прикасаться его наконечником к очищенному от изоляции участку проводки.

    Только один кабель не подсвечивает прибор — ноль, остальные при контакте с отверткой будут вызывать его свечение — фаза. Поочередное переключение двух клавиш выключателя поможет распознать принадлежность провода к нужной клавише.

    Подобный метод определения используется и при измерении цифровым мультиметром. Его необходимо выставить в режиме «Вольты» и задать шкалу — более 220 В. Чередуя необходимо прикасаться щупами к парам проводов.

    Фазная пара не приведет к изменениям на циферблате прибора. Соединив щупами возможную фазу и ноль, можно наблюдать на индикаторе цифру 220 В. Если проводка имеет одинаковый цвет лучше разметить ее маркерами.

    Расшифровка маркировки электропроводов

    Для удобства идентификации и во избежание путаницы изоляция жил кабеля отличается цветами. Согласно стандартам, провод заземления имеет желтый цвет с полоской зеленого оттенка.

    Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения током.

    Маркировка нейтрального проводника осуществляется изолирующей оболочкой синего или голубого цвета, в которую заключена жила. Для фазы могут применяться любые другие вариации оттенков, кроме указанных.

    Варианты выполнения соединений

    Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

    Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

    Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

    Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

    Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

    Актуальным считается использование клеммных колодок. На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

    Как правильно подключить люстру?

    Если обратить внимание на пятирожковую люстру, в ее арсенале довольно большое количество проводов, поэтому неопытные мастера избегают таких осветительных приборов.

    Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет.

    В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода:

  1. Фаза первой клавиши выключателя. Обозначим эту жилу L1.
  2. Фаза второй клавиши – L2.
  3. Ноль – N.

Если провода одинаковые по цвету, то с помощью индикатора напряжения определяется принадлежность каждого, т. е. фазы L1 и L2. Соответственно, оставшаяся жила будет нулевой.

Далее можно переходить к процессу формирования контактных узлов. Рассмотрим на примере пятирожковой люстры, у которой 10 проводов: фазные жилы коричневого цвета — их 5, и такое же количество синих нулевых.

У этого светильника есть одно неоспоримое достоинство – комбинация лампочек может быть составлена по своему усмотрению. Согласно нижеописанной схеме, в первую группу входит две лампочки, во вторую – остальные три.

Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Изначально пара коричневых проводов комплектуется в один узел.

Желательно чтобы лампы, входящие в одну серию, подсоединялись параллельно. Эту скрутку именуем L1.

Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов. Это будет серия L2. Далее полученные два узла вставляют в двухпроводные клеммные зажимы WAGO.

На следующем этапе скручиваются синие жилы и подключаются к клемме трехпроводного типа.

Порядок подключения не имеет значения. Комбинация может быть 3+2 или 2+3. Это будет нейтральный узел — N.

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Применение провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с лампами галогенного типа не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

При этом схема находится уже в собранном виде и остается ее только установить. Незадействованными остаются 2 кабеля, которые и соединяют с потолочной проводкой, при этом подключение выполняется произвольно.

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

sovet-ingenera.com


vodavdome.website

Как подключить люстру к одноклавишному выключателю?

Подключение любого осветительного устройства к питающему кабелю достаточно простая техническая операция, вне зависимости от того какой тип выключателя используется для прерывания подачи напряжения. Особенно это легко сделать если проводка освещения осуществляется на этапе строительных работ или капитального ремонта в помещении. В данной ситуации заранее составляется схема подключения и следуя ей, производится монтаж люстры и ее подключение к кабелю питания через выключатель требуемого типа.

Но иногда, в отдельных случаях, например, при замене старой люстры на новый светильник или при использовании ранее проложенного провода для подключения, могут возникнуть определенные трудности. Особенно актуален этот вопрос в последнем варианте, когда разводка делалась под простой одноламповой светильник, и для его включения был использован одноклавишный выключатель, а требуется установить и подключить трехрожковую или пятирожковую люстру.

Как подключить люстру к одноклавишному выключателю без замены проводки

Не стоит полагаться на то, что предыдущие мастера выполнили разводку освещения согласно правильной схеме подключения. Т.е. маркировка проводов может не соответствовать их назначению. Согласно правилам установки электроприборов, фазовому проводу соответствует коричневый цвет изоляции. «Нулевой» обычно имеет синюю оболочку, а проводник для заземления окрашен в желто-зеленый оттенок. Для того чтобы убедиться в правильности устройства разводки необходимо индикатором идентифицировать соответствие цвета изоляции провода, идущего от распределительного щитка к выключателю и месту крепления люстры.

Важно: Перед тем как подключить люстру к одноклавишному выключателю необходимо убедиться, что разрыв цепи осуществляется на фазовом проводе. Если размыкание осуществляется на «нуле», то светильник будет включаться и выключаться, но при этом напряжение будет подаваться на светильник даже при разрыве цепи. А это может привести к поражению электрическим током при простой замене лампочки или обслуживании устройства.

После того как определено соответствие маркировок проводов осуществляется монтаж светильника и его подсоединение к цепи. При этом необходимо соблюдать соответствие проводов, выходящих из корпуса светильника. Один нюанс – современные конструкции осветительных устройств имею три выходящих провода. Один из которых предназначен для заземления. В случае подключения люстры к одноклавишному выключателю через двухжильный кабель, лишний провод (земля) просто изолируется или удаляется, а остальные соединяются с помощью клемм или обжимных гильз. Применение скруток запрещено.

Как подключить трехрожковую люстру к одноклавишному выключателю

При установке светильника с количеством лампочек отличным от одной, подготовительный этап полностью повторяет вышеописанные манипуляции до момента непосредственного соединения люстры к кабелю питания на котором установлен одноклавишный выключатель. Трехрожковая люстра или конструкция с большим количеством источников света имеют отельные выходы проводов для каждой лампы. Это позволяет, используя разные схемы соединения и многоклавишные выключатели комбинировать количество работающих ламп. Использование одноклавишного прерывателя исключает эту возможность.

Перед тем как подключить трехрожковую люстру, впрочем, как и светильник с большим количеством ламп необходимо соединить все провода в соответствии с цветом изоляции. При этом нужно использовать параллельную схему монтажа. Можно использовать и последовательное соединение, но в этом случае гореть они будут в неполную силу. В таком случае потребление электроэнергии будет соответствовать потреблению одной лампы. И второй момент – при выходе из строя одного источника света, нерабочим окажется все устройство.

В ситуации, когда многорожковая люстра вынужденно подключается к одноклавишному выключателю, регулировать освещение и расход электроэнергии можно отсоединив или выкрутив часть ламп.

Меры предосторожности при подключении люстры к одноклавишному выключателю

Перед тем как подключать люстру к одноклавишному выключателю необходимо обесточить кабель питания. Причем сделать это желательно на распределительном щитке, особенно когда достоверно неизвестна схема разводки проводки в помещении.

В качестве индикаторного устройства запрещается использовать самодельные «контрольки», в которых сигнализатором выступают лампы накаливания. При высоком напряжении они могут разрушаться, что в свою очередь может стать причиной травматизма.

Подведём итог

При проведении работ по подключению люстры к выключателю, как и при всех электротехнических работах, необходимо применять инструмент с соответствующей изоляцией и соблюдать все правила техники безопасности.

Какую трёхрожковую люстру выбрать?

Люстра Arte Lamp Orlean A9310LM-3WG

Люстра Arte Lamp Glorioso A6569PL-3AB

vse-elektrichestvo.ru

Подключение люстры к выключателю

После приобретения люстры следует вопрос, связанный с ее подключением. Данная процедура требует особой внимательности и серьезности, так как связанна она с электричеством. Следуя простым рекомендациям по подключению люстры сделать это вполне реально даже новичку.

Каждый жилой дом или квартира имеют люстры. Они представляют собой предмет в виде многолампового светильника, который устанавливают на потолке, ближе к центральной его части. Люстра обеспечивает освещение всему помещению, в зависимости от его площади, подбирается прибор определенной мощности.

Когда место для установки люстры выбрано, то на нем закрепляют крюк, на который и подвешивают люстру скобами или специальным кольцом. Они располагаются сверху люстры.

При отсутствии данного крюка потребуется его самостоятельная установка с использованием специального инструмента. Следующий вопрос предполагает подключение люстры к электрической сети.

С места установки люстры выводится два, три или четыре кабеля. Количество кабелей влияет на тип включения люстры, например, два кабеля отвечают за одновременное включение всех ламп. Чем больше проводов, тем больше вариантов включения люстры.

Схема подключения люстры с выключателем

Если люстра имеет два кабеля и такие же кабели находятся на потолке, то процесс подключения становится проще. Подсоединение люстры, в таком случае, предполагает попарное соединение двух проводов, в любой последовательности.

В схеме подключения люстры к одноклавишному выключателю подключается люстра с одним светильником, то есть устройство, рассчитанное на установку одной лампы.

Для данного рода подключения требуется соединить распределительную коробку с питающим синим проводом, то есть ноль с нулем.

Второй провод, чаще всего имеет коричневый цвет, обозначающий его фазность, он прокладывается по маршруту: распределительная коробка — выключатель — фазный провод самой люстры.

Для соединения проводов используются винтовые клеммовые зажимы. При их отсутствии происходит тщательное скручивание проводов с помощью плоскогубцев и их изоляция с применением специальных колпачков.

Не рекомендуется использовать ПВХ ленту, так как в течение длительного использования происходит ее постепенное высыхание, и качество, с которым выполнена изоляция, существенно снижается.

Некоторые конструкции светильников, предполагают наличие двух вертикальных трубок, в которых располагаются провода.

При наличии нескольких ламп в конструкции светильника, для его подключения следует соединить между собой все кабели нулевого назначения и подключить их к нулевому кабелю от электросети. Кроме того, далее происходит соединение всех фазных проводов и их подключение к основному питанию.

В процессе подключения происходит постепенное скручивание всех проводов, имеющих одинаковый цвет. Все скрутки соединяются с проводами, которые через потолок попадают на одноклавишный включатель.
Как подсоединить люстру к двойному выключателю: технология проведения работ

Для выполнения современной электрической проводки в большинстве жилых помещений используется трехжильный кабель, имеющий разноцветные провода. В месте, где будет крепиться светильник находятся три провода, которые идут от двухклавишного выключателя.

В таком случае, предстает вопрос, который предполагает определение назначения каждого из проводов. Один кабель является нулевым проводником, к которому подключают все лампы. Второй и третий провода являются фазными, они и подключаются к каждой из клавиш выключателя.

Учтите, что цвет кабеля, в данном случае значения не имеет, и перед проведением работ, четко определите конкретное назначение кабеля. Для этого, подготовьте индикатор, и с его помощью измерьте напряжение на проводах, в тот момент, когда выключатель включен. При отсутствии фазы на кабеле — он является нулевым, два остальных провода — фазные.

Если индикатор отсутствует, то потребуется обесточить квартиру и разобрать конструкцию выключателя. После снятия крышки четко будет видно, какие провода подходят к люстре, они же и являются фазными.

Нулевой проводник не способен пройти через клавиши, а фазный — в процессе прохождения становится разделенным на две части.

Провода на люстре соединяются таким же образом, как и при подключении к одноклавишному выключателю. Хотя, провода, которые идут от лампы, разделенные на несколько групп, от каждой из них отходит нулевой провод, требующий подключения к нулевому кабелю электросети.

Подключение люстры к двойному выключателю предполагает постепенную регулировку освещения в комнате.

Как подключить пятирожковую люстру к двойному выключателю

Пятирожковая люстра состоит из пяти лампочек, которые объединены между собой в группы. Такая люстра предполагает наличие сразу десяти кабелей, с соединением которых иногда трудно разобраться.

Чаще всего пять проводов окрашены в синий цвет, а остальные пять — коричневые. Для подключения, следует побеспокоиться о соединении контактов с домашней электросетью, то есть тремя кабелями вводного, нулевого и фазового назначения.

Выделяют две основные схемы, по которым осуществляется подключение люстры такого плана:

с использованием выключателя с несколькими клавишами, каждая из которых включает одну или несколько ламп одновременно, в данной ситуации, самым оптимальным станет использование двухклавишного включателя, который предполагает включение одной, двух, трех или пяти ламп одновременно;
Схема подключения люстры с двойным выключателем:

если в таком случае использовать одноклавишный выключатель, то все лампочки на люстре будут гореть одновременно.
Лучше выбрать первый вариант, так как с его помощью осуществляется регулировка освещения и его интенсивность. Кроме того, при включении не всех ламп, значительно удастся сэкономить электроэнергию и снизить расходы на ее оплату.

Предлагаем ознакомиться с полезными рекомендациями о том как подключить люстру к выключателю:

при разрыве, на нем устанавливается провод фазного назначения, так как при проведении нулевого кабеля к фазе, существует риск поражения электротоком;
клеммники ваго позволяют осуществить скрепление всех проводов между собой, они отличаются простотой использования и быстрым подключением до пяти проводов;
с целью вашей безопасности, перед тем как приступать к работе, позаботьтесь о выключении электричества;
при отсутствии цветовой маркировки проводов определить вводную и нулевую фазы поможет индикатор, при наличии света лампочки провод фазный, в противном случае — нулевой;
при использовании светильника с металлическим корпусом, побеспокойтесь об обязательном подсоединении заземления, во избежание токоутечек.
Пятирожковая люстра на двойной выключатель — инструкция по подключению:

1. Выделите для себя общий провод, который выходит из люстры. Это следует провести перед установкой люстры на потолок. Предварительно разбирается люстра и определяется провод, который подсоединен ко всем общим контактам и патронам. Произведите пометку данного кабеля изолентой. Далее соберите люстру и повесьте на потолок.

2. На потолке также присутствует провод общего назначения. Для того, чтобы его найти, следует включить выключатель (если он двухклавишный, то включаются обе клавиши) с помощью индикатора проверьте все провода. Кабель, на котором напряжение отсутствует и есть общим. При работе с индикатором не разрешается касаться никаких тонковедущих частей.

3. После выключения электричества пометьте данный провод изолентой. При подключении люстры общий провод потолка соединяется с ранее отмеченным общим проводом люстры. Все провода, которые остались после этого соедините со свободными контактами клеммика. Учтите, что при этом не должно возникнуть короткого замыкания.

4. Проверьте прочность фиксации люстры на потолке. Установите лампочки такой мощности, которая указанна в инструкции. Включите электроснабжение в помещении, и проверьте работоспособность устройства.

5. Одна клавиша должна включать две лампочки, а вторая — три. При получении неудовлетворительного результата — отключите электричество и подсоедините провода в другом порядке.

Подключение трехламповой люстры к двухклавишному выключателю

Перед выполнением данной операции определитесь с назначением клавиш: какая из них будет отвечать за включение двух ламп, а какая — одной. От этого зависит удобство использования выключателя.

Как правило, на потолке имеется три кабеля, или один провод, имеющий три жилы. Некоторые новостройки имеют сразу четыре кабеля. Четвертый провод отвечает за заземление. Они имеет желто-зеленую окраску. Для проверки остальных проводов используйте индикатор. Найдите провод с нулевым напряжением, а остальные будут фазными. При этом, не забудьте включить выключатель.

Люстра также имеет провода, при наличии заземления, оно подключается к такому же проводу, расположенному на люстре. Их окраска должна совпадать.

Современные модели люстр характеризуются наличием только проводов, соединения которых спрятаны во внутренней части устройства. Один из проводов имеет общее нулевое назначение, а остальные — фазные.

Если модель люстры имеет три лампы, то две из них будут включаться с помощью одной клавиши, а одна — другой.

Нулевой провод люстры соединяется с заранее определенным нулевым проводом от электросети. Каждый фазный провод, находящийся на потолке, подключен к выключателю. Они подсоединяются к фазным проводам, идущим от люстры.

После проведения подключения, включите электричество и проверьте люстру на работоспособность. При необходимости изменения параметров выключателя, поменяйте местами провода, которые отвечают за включение двух или одной из лампочек.

Если включить сразу две клавиши, то загораются все лампочки. Учтите, что все провода поддаются проверка на присутствие в них напряжения. Даже провод, отвечающий за заземление. Так как существует риск допуска ошибки монтажниками, в процессе подключения электросети. Во избежание возникновения неприятных ситуаций, связанных с риском здоровья, человека, выполняющего работы, лучше произвести проверку всех проводов.

Кроме того, при наличии инструкции к люстре, сначала следует с ней ознакомиться.
Как подсоединить выключатель к люстре: рекомендации по выбору люстры

Люстра — довольно важный предмет интерьера от которого напрямую зависит его атмосфера. Правильно подобранное освещение способно сделать интерьер как мягким, так и холодным как тусклым, так и ярким.

Первый критерий выбора люстры подразумевает определение типа данного устройства. В стилистическом плане выделяют люстры классические, модернистические, натуралистические, люстры в стиле хай-тэк, кантри и т.д.

В соотношении с материалом, из которого сделанная люстра они бывают:

металлическими;
пластиковыми;
хрустальными;
стеклянными;
комбинированными.
Кроме того люстры различаются по форме, они бывают:

круглыми;
полукруглыми;
квадратными;
прямоугольными;
цилиндрическими.
Выбор того или иного типа люстры зависит от общего стиля помещения и отделочных материалов, которые используются в процессе его оформления.

Люстра должна гармонично вписываться в интерьер, для этого следует сопоставить ее размер с площадью комнаты, в которой она будет установлена. Слишком большая люстра сделает атмосферу перегруженной, а маленькая — обеспечит недостаточное количество света и помещение будет казаться тусклым.

От количества плафоном и лампочек зависит мощность люстры. Стандартная люстра состоит из одного, трех или пяти плафонов. Кроме того, главной функцией люстры выступает не только эстетичность и привлекательность внешнего вида, но и практичность ее использования.
Кроме того, процедура выбора люстры зависит от назначения комнаты, в которой будет производиться ее установка.

Люстра в гостиную должна быть шикарной, большой, привлекательной — для этой комнаты лучше всего подойдет люстра, выполненная в классическом стиле.

Потолочный вид люстры как нельзя лучше подойдет для комнаты, в которой живут дети. Она более безопасна и удобна.

Водоустойчивую люстру необходимо устанавливать в ванной комнате. Кроме того, она должна иметь закрытый плафон, чтобы избежать попадания воды на электропроводку.

Люстра для спальни должна наполнять помещение уютом, теплотой и комфортом. Не следует останавливаться на ярких и слишком мощных осветительных приборах. Лучше кроме люстры, установить на стену бра или дополнительный светильник.

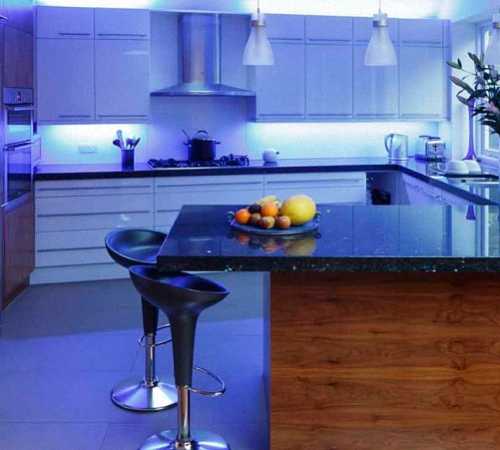

Потолочные светильники также подходят для кухни. Так как в этом помещении требуется много места.

__________________________________________________

Почитать еще:

sosedi-online.ru

Как подключить люстру через одноклавишный выключатель?

Довольно часто возникает необходимость подключить многорожковую люстру через одноклавишный выключатель.

Тут возможны два варианта:

— люстра в разобранном виде;

— люстра уже собрана для подключения через двухклавишный выключатель.

В качестве примера будем рассматривать пятирожковую люстру. О том как собрать и подключить пятирожковую люстру с подробным видео самого процесса сборки смотрите в статье Как собрать и подключить люстру?

Если люстра у нас в разобранном виде, то нам необходимо ее собрать из расчета, что она будет подключаться через одноклавишный выключатель. Т.е. при нажатии на клавишу выключателя, будут включаться сразу все лампочки на люстре. Сборку производим в соответствии со схемой:

В отличие от подключения через двухклавишный выключатель, все провода от центральных контактов патронов люстры соединяются вместе и подключаются через клеммник к фазному проводу, идущему от одноклавишного выключателя. Как видно, люстра подключается к потолочному проводу, как обычный светильник на одну лампочку:

Если люстра уже собрана для подключения через двухклавишный выключатель, то в этом случае провода, идущие от центральных контактов патронов люстры, необходимо подключить вместе в клеммнике к фазному проводу, идущему от одноклавишного выключателя:

Схема подключения к электросети квартиры в этом случае будет как на рисунке:

Смотрите подробное видео Как подключить люстру через одноклавишный выключатель

Рекомендую прочитать:

Как подключить одноклавишный выключатель?

 Как подключить двухклавишный выключатель?

Как собрать и подключить люстру?

Как управлять люстрой из многих мест?

elektrik-sam.info

Как правильно подключить люстру к выключателю

Наличие люстры на потолке в качестве источника света знакомо, наверно, каждому из нас. Подобного рода светильники довольно просто монтируются и даже при допущении ряда ошибок при установке могут длительно и бесперебойно функционировать. Однако нарушение технологии монтажа, если и не скажется на работе люстры, может представлять реальную опасность для человека в виде потенциального места получения электрической травмы. Ведь рано или поздно вам нужно будет заменить перегоревшую лампочку, в процессе чего, контактируя с металлическими элементами корпуса люстры.

Во избежание характерных ошибок, которые наиболее часто совершаются во время самостоятельного монтажа люстры, рекомендуется ознакомиться с содержанием данной статьи.

Как подключить люстру к одноклавишному выключателю

В качестве примера для рассмотрения можно привести люстру, оснащенную тремя лампами накаливания. Что касается типа ламп (люминесцентные, галогенные, светодиодные), то их конструктивные отличия не вносят изменений в саму схему, за исключением случаев использования понижающего трансформатора для источников света напряжением 6, 12 или 24 вольта.

Если люстра оснащается большим количеством лампочек, то их подключение осуществляется посредством реализации параллельных цепочек. Подобная схема подразумевает, что к распределительной коробке подводится три проводника, один из которых идет от квартирного щитка, а два остальных – от выключателя и люстры. Защитный РЕ и рабочий нулевой проводники поступают напрямую, минуя выключатель.

Здания старой постройки, оборудованные по системе TN-C и не подверженные модернизации электропроводки, лишены защитного РЕ-проводника и шины его подключения. В связи с этим, в установке системы выравнивания потенциалов и защиту появления напряжения на корпусе нет смысла, поскольку работать они не будут.

Фазный проводник от квартирного щитка подключается к кабелю выключателя в распределительной коробке и возвращается по другой жиле.

Иногда случается такое (особенно в случаях с проводкой старого образца), что жилы проводки выполнены в одном цвете, что делает невозможными визуальное определение принадлежности каждого провода. Решается проблема при помощи электрических методов, а именно, посредством применения обычной отвертки-индикатора, которая поможет определить фазу.

Теперь остается только отличить рабочий нулевой проводник от защитного, поскольку путать их при подключении ни в коем случае нельзя. В противном случае РЕ-проводник лишается своих функций, а защитные устройства будет работать некорректно. Для этой цели в квартирном щите с шин РЕ и N нужно снять провода отходящего кабеля и вызвонить при помощи омметра в месте подключения люстры. Если нет в наличии измерительного прибора, можно обойтись обычной комбинацией батарейки и лампочки.

Как подключается люстра к двух- и трехклавишному выключателю

Такое решение приводит к некоторому осложнению электрической схемы, описанной выше. Теперь в ее состав входят:

• жилы в кабелях, ведущих к люстре и выключателю;
• модернизированная клеммная колодка;
• дополнительная клемма, размещенная в распределительной коробке;
• выключатель с двумя клавишами.

Кроме того, реализации данного решения требует перекоммутации проводов светильника с разделением на две группы освещения.

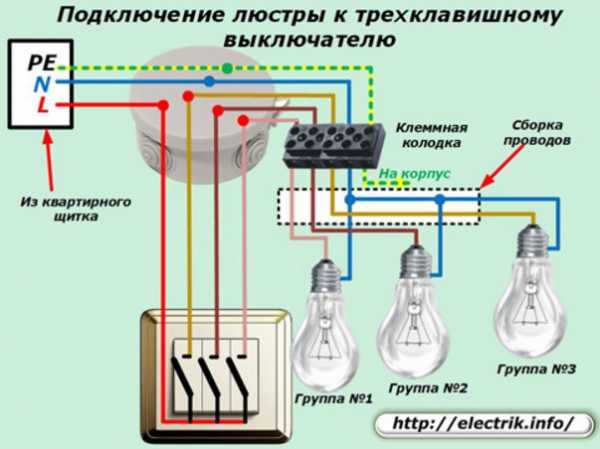

Что касается схемы подключения люстры к выключателю с тремя клавишами, то он подразумевает дополнение элементов, приведенных при описании способа подключения с использованием двухклавишного выключателя.

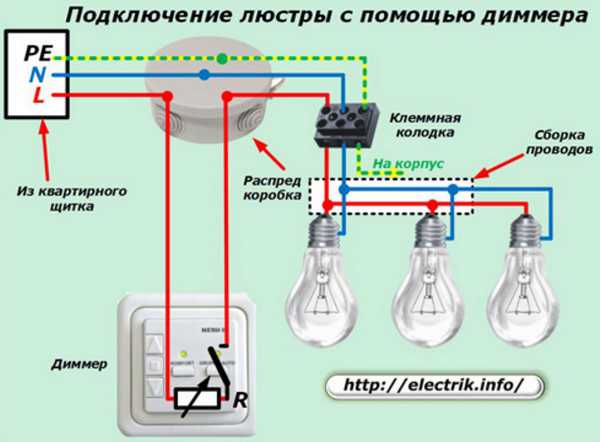

Подключение диммера к люстре

Использование обычного одноклавишного выключателя не позволяет регулировать яркость освещения в комнате, разве что, только путем выкручивания части лампочек. Этот способ вряд ли можно назвать современным и удобным, тем более, что производители на сегодняшний день предлагают потребителям широкий выбор диммеров, которые сочетают в одном устройстве функции выключателя и регулятора яркости света. Есть и более сложные и дорогие модели, которые позволяют включать и выключать освещение дистанционно, хлопком и плавно, а также обладают дополнительным функционалом.

Существует большое разнообразие диммеров, которые могут отличаться по способу монтажа, в связи с чем, применяются разные типы монтажных схем. Но главное здесь в другом: выбирая ту или иную модель диммера, следует обращать внимание на их совместимость с источниками света исходя из их типа и значений нагрузки. Например, если для стандартных ламп накаливания можно использовать самые простые модели, то для светодиодных и люминесцентных ламп выпускаются специальные конструкции.

Советы по безопасному монтажу люстры

Проводку всегда нужно собирать таким образом, чтобы фазный проводник соединялся с дальним контактом патрона, а нулевой – с ближним. Данный прием обеспечивает безопасность человеку, который буде производить замену лампочки при включенном выключателе и случайно дотронется до токоведущей части патрона.

Как, известно, вся проводка электропитания люстры прячется в металлическую трубку. Во избежание появления на корпусе люстры потенциала следует уделить особое внимание качеству изоляции, полностью исключив наличие открытых участков проводки.

Сборку проводов во время монтажа производят в одном месте, обусловленном конструкцией люстры. При этом от общей “связки” по трубке отводятся и подключаются к клеммной колодке два проводника – фазный и нулевой. Также на саму трубку коммутируется защитный РЕ-проводник, хотя, он может отсутствовать у старых моделей. Но в любом случае, электрическим контактам в местах соединения необходимо обеспечить надежную фиксацию и изоляцию.

Еще один совет касается всех существующих источников освещения: электрический выключатель должен разрывать “фазу” и ни в коем случае не “ноль”.



Изображения взяты с сайта electrik.info

1.jelektrik.by

Подключение люстры на 5 лампочек

Содержание:
  1. Подключение люстры на пять лампочек к двойному выключателю
  2. Подключение люстры на 5 лампочек к тройному выключателю
  3. Как соединить провода в люстре

Покупка новой люстры считается очень ответственным и волнующим событием. После ее сборки у многих возникают проблемы, особенно, если предстоит подключение люстры на 5 лампочек с использованием различных схем. С этой задачей может справиться далеко не каждый хозяин квартиры, если он не обладает хотя-бы минимальными знаниями в области электротехники. Но, при соблюдении определенных правил, вполне возможно подключить такую люстру самостоятельно, или воспользоваться услугами электрика.


Подключение люстры на пять лампочек к двойному выключателю

Подключить люстру к двойному выключателю можно несколькими способами. В большинстве современных домов подводка кабеля к осветительному прибору осуществляется через внутренние каналы плит перекрытий. Нормальное подключение будет возможно, если подведенный кабель имеет три жилы. В некоторых случаях может присутствовать двухжильный кабель, что делает невозможным использование двойного выключателя.

Поэтому следует изначально рассматривать классический вариант с 5-тирожковой люстрой, трехжильным кабелем и двойным выключателем. В первую очередь следует проверить, выведен ли фазный провод к выключателю. По техническим условиям подача фазы к светильникам осуществляется только через выключатель, что делает их ремонт и обслуживание безопасным.

В современных конструкциях люстр все провода выведены и соединены в отдельные пучки. В одном пучке собраны фазные проводники, а в другом – нулевые. В этом случае подключение будет очень простым. Пучок нулевых проводов соединяется с нулевой жилой кабеля, а фазные провода делятся на две группы, которые затем подключаются к соответствующим клавишам. Каждый двойной выключатель оборудуется одним общим контактом, к которому подводится фаза, и двумя клеммами, к которым подключаются группы лампочек. Если в верхней и нижней части стоят по две клеммы, то со стороны входа фазного провода устанавливается перемычка.

Если провода светильника заранее никак не обозначены, необходимо их предварительно прозвонить с помощью омметра и затем сгруппировать. Существует еще одна рекомендация, позволяющая значительно продлить срок эксплуатации обычных ламп накаливания. Дело в том, что перегорание таких ламп происходит именно в момент включения. Нить накаливания находится в холодном состоянии, поэтому ее сопротивление невысокое. Во время включения происходит бросок тока, который приводит к выходу лампочки из строя.

Подобной ситуации можно избежать за счет диода, устанавливаемого внутри выключателя на первую клавишу. Через него подается напряжение, уменьшенное наполовину. В этом случае нить разогревается постепенно, сопротивление повышается и напряжение подается в полном объеме второй клавишей. Для такой схемы подходят диоды с любых выпрямительных устройств, которые поместятся внутри выключателя.


Подключение люстры на 5 лампочек к тройному выключателю

Повышение срока службы обычных ламп накаливания будет более эффективным с использованием трехклавишного выключателя. В нем один из полюсов специально предназначен для диода, обеспечивающего первоначальное включение в щадящем режиме.

Принцип работы этой схемы аналогичен действиям с двухклавишным выключателем. Однако здесь возможности более расширены. Кроме сбережения ламп, данный режим позволяет выделить один светильник в качестве ночного источника освещения. Использование люстры в качестве ночника позволяет существенно экономить электроэнергию.

Таким образом, двух- и трехклавишные выключатели, применяемые для управления и подключения люстры на пять лампочек, дают возможность разделять лампы на несколько независимых групп.


Как соединить провода в люстре

electric-220.ru

Как подключить люстру к выключателю своими руками

После выбора и покупки люстры следует процесс ее установки. Имея начальный опыт работы с электроприборами, этот процесс вполне реально выполнить самостоятельно. Однако, существует несколько схем подключения люстр. Об их особенностях и технологии проведения узнаем далее.

Оглавление:

  1. Подключение люстры к выключателю: виды приборов
  2. Особенности выбора люстры для дома
  3. Как подключить люстру своими руками
  4. Как подключить выключатель к люстре своими руками
  5. Люстра двойной выключатель - особенности монтажа

Подключение люстры к выключателю: виды приборов

Перед тем как перейти непосредственно к подключению люстры, предлагаем ознакомиться с основными видами данных осветительных приспособления. В каждом помещении есть люстра. Этот элемент интерьера не только выполняет функцию подачи света, но и эстетически украшает жилище. В соотношении с декоративными характеристиками выделяют такие типы люстр:

1. Подвесные приборы.

Данные приборы подвешивают на шнур или цепь. Для изготовления плафонов в таком случае используется пластик, стекло или ткань. Такие люстры имеют различные формы и широко распространены в применении.

2. Люстры потолочного типа.

Данные варианты фиксируются непосредственно на потолке. Находят применение в небольших по площади помещениях. Особо актуальны в том случае, если в комнате имеется низкий потолок. Плафоны таких люстр выполняют из пластика или из стекла. Они имеют различные формы: куба, прямоугольника, круга, шарообразные и т.д. Такие люстры универсальны в применении и отлично вписываются в интерьер любых помещений.

Для замены лампочки в такой люстре необходимо демонтировать флакон. Кроме того, довольно часто в плафоны залетают мухи и другие насекомые, накапливаются в них.

Светопропускные способности люстры определяются индивидуально и зависят от материала, из которого она изготовлена. Существует огромное количество люстр как с белыми или прозрачными, так и с цветными стеклами.

В соотношении со стилистикой люстр они бывают:

  • классическими - имеют традиционный дизайн, отличаются нарядным и изысканным внешним видом, используют в просторных и высоких помещениях;
  • хрустальными - один из самых дорогостоящих вариантов, хрусталь имеет отличные светопропускные способности, он является дополнительным усилителем света, придавая при этом люстре дополнительной роскоши;
  • флористические люстры довольно распространены - плафоны такого прибора имеют форму цветов, также на люстре имеются листики и другие элементы декора;
  • современные варианты люстр выполняют из комбинации стекла с металлом, чаще всего, стекло имеет матовую текстуру, используют в стилистике хай-тэк или минималистическом стиле оформления;
  • экологические варианты люстры - для их изготовления используют дерево и другие экологические и натуральные материалы, такие приборы сочетаются с деревенским стилем.


Особенности выбора люстры для дома

Выбирая определенную люстру в помещение прежде всего следует обратить внимание на ее сочетаемость с другими элементами интерьера. Данный элемент должен грамотно и гармонично вписываться в помещение.

Не рекомендуется выбирать громадные люстры для помещений с низкими потолками. Если помещение небольшое, то лучше всего приобрести люстру потолочного типа. Также обратите внимание на такие характеристики люстры:

  • экономичность потребления электричества;
  • многофункциональность, наличие различных режимов работы, регулировка мощности работы осветительного прибора;
  • тип патрона, количество лампочек, предельная температура нагрева и т.д.;
  • используемые лампочки, возможность работы в нескольких режимах.

Кроме того, в процессе выбора люстры следует руководствоваться помещением в котором она будет установлена. Большие люстры рекомендуется устанавливать в гостиной или в зале. Более спокойные и однотонные модели подойдут в спальню. Для коридора или прихожей достаточно компактного прибора.

Для расчета размера люстры используйте нижеприведенную формулу:

  • прибавьте ширину помещения к его длине в метрах;
  • умножьте полученное значение на десять;
  • результат означает диаметр люстры в сантиметрах.

Люстра должна быть гармоничным дополнением помещения. Не стоит акцентировать на ней внимание, экспериментируйте с различными стилевыми направлениями. Подбирайте люстру в соотношении со стилевой направленностью помещения.

Как подключить люстру своими руками

Главной задачей люстры является обеспечение бестеневого освещения. С помощью точечных ламп удается равномерно распределить свет. После приобретения и выбора люстры следует процесс ее монтажа. Начинать работу следует с определения количества шнуров, имеющихся на люстре и на потолке.

Чаще всего на потолке имеется два или три шнура. В первом случае, с помощью одноклавишного выключателя включаются все лампочки. Если же на потолке выведено три шнура, то производится разделение на включение нескольких лампочек по отделениям. Для исправной работы люстры, все провода должны правильно соединяться между собой.

Перед началом работы, рекомендуется обесточить электричество. Это делается посредством отключения щитового автомата. Далее следует произвести подготовку кабелей перед тестированием. Разомкните кабеля таким образом, чтобы они не соприкасались между собой. Каждый кабель имеет индивидуальную маркировку, обозначенную с помощью латинских букв:

  • л - фазный кабель;
  • н - нулевой провод;
  • pe - заземление, обозначенное желто-зеленым цветом.

Если маркировка на проводах отсутствует, то проверьте их с помощью обычной индикаторной отвертки. На фазном проводе загорается светодиод. Для соединения между собой проводов используют два метода:

  • согласно первому используются клеммные зажимы;
  • второй вариант подразумевает скручивание изоляции с защитным колпаком.

Способ и технологию подключения люстры определяют такие показатели:

  • количество проводки на люстре;
  • количество проводки на шнуре;
  • тип выключателя для люстры.

Предлагаем ознакомиться со схемой подключения люстры с выключателем, при этом поверхность люстры и потолка оснащена двумя проводами. Данный метод монтажа люстры самый простой и распространенный. Используя элементы в виде скрутки или колодки с клеммами, соедините кабели друг с другом. Кабеля фиксируются между собой в соотношении с их назначением. Нулевой провод, который располагается на распределителе подключается к нулевому проводу на осветительном приспособлении. А фазный кабель соединяется как с люстрой, так и с выключателем.

Если на люстре имеется более двух лампочек, то одноклавишный выключатель соединяется со всеми нулевыми проводами.

Обратите внимание: согласно определенным стандартам подключения электроприборов, фаза соединяется с центральным контактом на поверхности электрического патрона, а размыкание фазного контакта производится с помощью выключателя. Данные правила улучшают безопасность использования люстры.

Как подключить выключатель к люстре своими руками

Предлагаем ознакомиться с еще несколькими схемами по подключению люстры. Схема выключателя люстры, которую рассмотрим далее подразумевает наличие на люстре двух проводов, а на потолке трех. В данном случае, в процессе установки электропроводки используется кабель трехжильного типа.

С помощью индикаторной отвертки определите тип проводов. Один из них проводной, а два остальные фазные. При этом на двух фазах должен находиться выключатель на две клавиши. Так как люстра в данном случае отличается наличием только двух кабелей, достаточно подключить ее к одноклавишному выключателю. Перед началом монтажных работ производится изоляция, с предварительным отключением напряжения.

Если на потолке имеется только два провода, а в люстре их более двух, то при включении прибора, все лампочки будут загораться одновременно. Для того, чтобы выполнить подключение люстры, соедините все провода нулевого значения на приборе и зафиксируйте их на нулевом потолочном кабеле. То же самое делается и с фазным проводом.

Если на люстре и на потолке имеется по три провода, то данный способ подразумевает регулировку включения лампочек. Таким образом, удается добиться экономии электричества. Потолочные провода чаще всего имеют оранжевый, желтый и синий цвет, последние обозначают нулевой провод. Учтите, что фазный провод всегда соединяется с выключателем, а нулевой подразумевает соединение люстры.

Выполняя подключение люстры с несколькими проводами разделите провода на две группы, одна из которых соединяется с одной клавишей выключателя, а вторая с другой. Для объединения между собой всех секций используется нулевой кабель. С помощью одной клавиши выключателя загорается одна, две или три лампочки. Возможен вариант включения сразу четырех или пяти лампочек одной клавишей и одной лампочки другой. Таким образом удается 2 люстры подключить 2 клавиши выключателя.

Если работы проводятся в новостройке, то из потолка может выходить шнур с четырьмя проводами. Один из кабелей выполняет функцию заземления, защиты устройства от перенапряжения.  Данный шнур соединяется с зеленым кабелем на люстре. Если люстра не имеет соответствующего кабеля для заземления, то данный кабель со стороны потолка достаточно всего лишь изолировать.

Для того, чтобы одновременно управлять осветительными приборами в нескольких помещениях, к одному выключателю подключается несколько люстр. Соединение всех осветительных приборов в такой ситуации выполняется параллельным образом. При этом, у каждой люстры имеется индивидуальная распределительная коробка.

Еще одна схема подключения люстры подразумевает установку трехклавишного выключателя на три комнаты: ванную, туалет и кухню. Таким образом, удается контролировать освещение на нескольких участках с одного места.

Люстра двойной выключатель - особенности монтажа

В процессе подключения люстры двухклавишного выключателя придерживайтесь определенных правил безопасности:

1. Проверьте напряжения электросети. Отключите электроснабжение на щитке.

2. Протестируйте электрическую проводку. Чаще всего из потолка выходят два провода фазный и нулевой. Разомкните их, во избежания появления взаимного соприкосновения. Для проверки проводов используйте специальный прибор в виде индикатора. Проверка выключается при включенном напряжении, по ее завершению, помещение отключается от электричества.

3. Для того, чтобы произошел электрический контакт, соедините провода между собой. Для этих целей используется скрутка. Для защиты данных участков воспользуйтесь специальными колпаками или клеммами.

Изначально, при подключении люстры на два выключателя, обратите внимание на количество проводов как на поверхности люстры, так и на потолке. Чаще всего, на потолке их два или три, третий кабель выполняет функцию заземления.

Выберите подходящую схему подключения люстры и соедините провода между собой. При этом, достаточное внимание уделите соединению выключателя с люстрой. Осветительные приспособления должны быть безопасными в эксплуатации. Монтируя схему, следите за тем, чтобы фазный провод подключался к выключателю через осветительный прибор. А рабочий провод идет от щитка и соединяется непосредственно с проводом на люстре. При необходимости в замене лампочки достаточно всего лишь нажать кнопку на выключателе, которая обесточивает прибор.

Предлагаем рассмотреть рекомендации по установке люстры к различным типам выключателей:

1. Если люстра имеет один плафон, то она подключается к одноклавишному варианту выключателя. При этом, выключатель разбирается, с него снимается коробка, которая в дальнейшем соединяется с проводами. Нулевой провод совмещается с люстрой, а фазный идет от люстры к выключателю. Чаще всего, фазный провод имеет белый или коричневый цвет.

2. При подключении сложной люстры с несколькими лампочками к обычному выключателю необходимо соединить все провода нулевого типа с проводами на коробке распределителе. То же самое делается и с фазным проводом, который соединяется с выключателем.

3. Соединение люстры с двухклавишным выключателем выполняется так же как и с одноклавишным. Однако, в данном случае, каждый провод отдельно подключается на каждую клавишу выключателя. Соединение всех проводов производится в соотношении с их цветами.

После выполнения соединения люстры с выключателем установите в нее лампочку.. Далее включите электроснабжение и проверьте работоспособность осветительного прибора.

strport.ru
