Схема подключения люстры на двухклавишный выключатель: правила

Если требуется организовать раздельное включение нескольких светильников или ламп на многосвечовой люстре, оборудование подключается к выключателям с двумя и тремя клавишами. Для многих домашних мастеров остается загадкой, почему клавиш две, а проводов больше, что вызывает, естественно, затруднения при подключении – все лампы могут зажечься, только если обе клавиши находятся в положении вкл. Сегодня мы с вами разберем, как устроена схема подключения люстры на двухклавишный выключатель. По прочтении материала вы легко сможете самостоятельно сделать всю работу правильно.

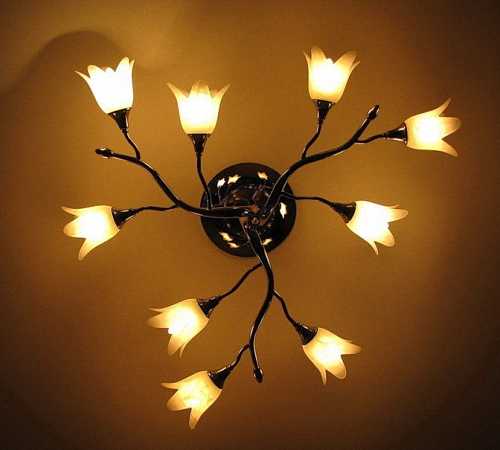

Многосвечовая люстра

Содержание статьи

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Строение люстры

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

Клеммная колодка в основании люстры

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Совет! Цветовая маркировка проводников помогает дополнительно ориентироваться при организации подключения электрических приборов. Не стоит ей доверять полностью, так как вы не можете знать, как выполнены подключения в распределительной коробке, не заглянув в нее.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

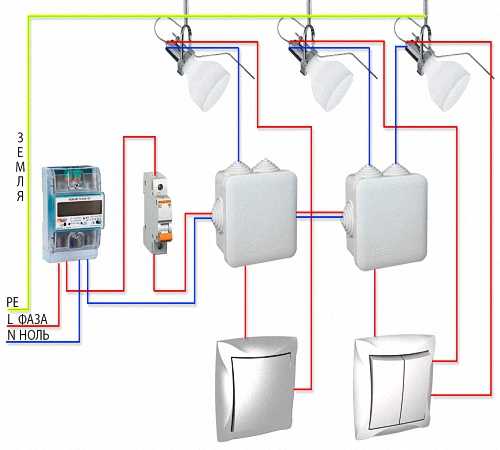

Схема подключения светильников к двухклавишным выключателям

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Что может случиться при таком подключении? Если у вас в люстре стоят лампы накаливания и им подобные, то никакой разницы не будет, однако если используются светодиодные и люминесцентные лампы со своей встроенной электротехнической частью, они начинаю мерцать в выключенном состоянии, так как постоянно находятся под напряжением. Этот момент ужасно раздражает, но это полбеды. Важнее то, что ресурс лампы, зависящий от ограниченного количества включений-выключений, начинает интенсивно вырабатываться.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

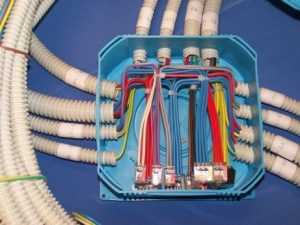

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками. Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения. Из специальной статьи вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Светильник с 3-мя проводами

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Обратите внимание, что он выходит не из внутренней трубки, а прикручен на винт к металлическому корпусу светильника. Перед вами самое настоящее заземление. Требуется оно для того, чтобы избежать поражений электрическим током при пробоях на корпус – ток всегда потечет по пути наименьшего сопротивления.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

Люстра с 6-ю проводами

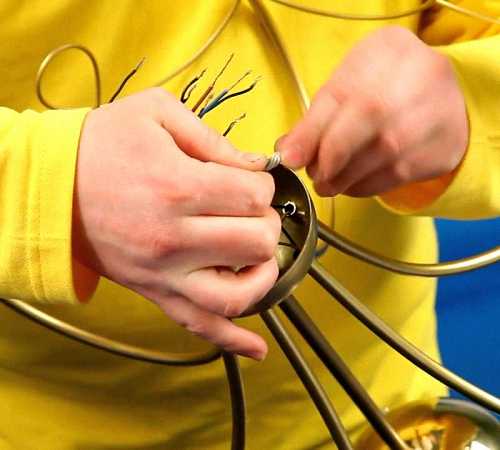

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Интересно знать! Покупая дешевую электрику китайского производства, сталкиваешься с моделями, в которых провода имеют одноцветную изоляцию. Там мы либо проявляем всю свою внимательность, либо сами все маркируем. Последнее особенно советуем, если прибор будет подключаться на двухклавишный выключатель.

Схема на три провода

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.

Интересно знать! Вы можете разбить включение света хоть по одной лампочке. Для этого всего то и надо, что нужное количество проводов и клавиш выключателей.

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре. Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

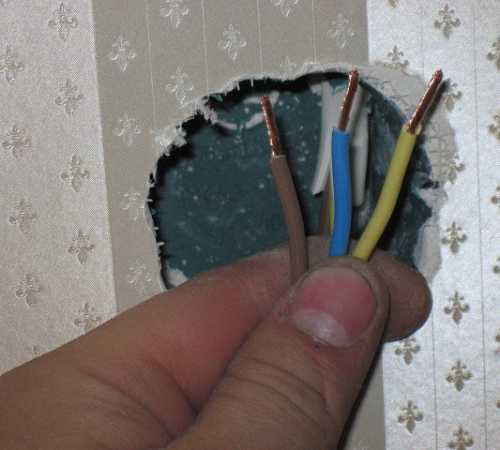

К такому выключателю будет подсоединено три провода

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

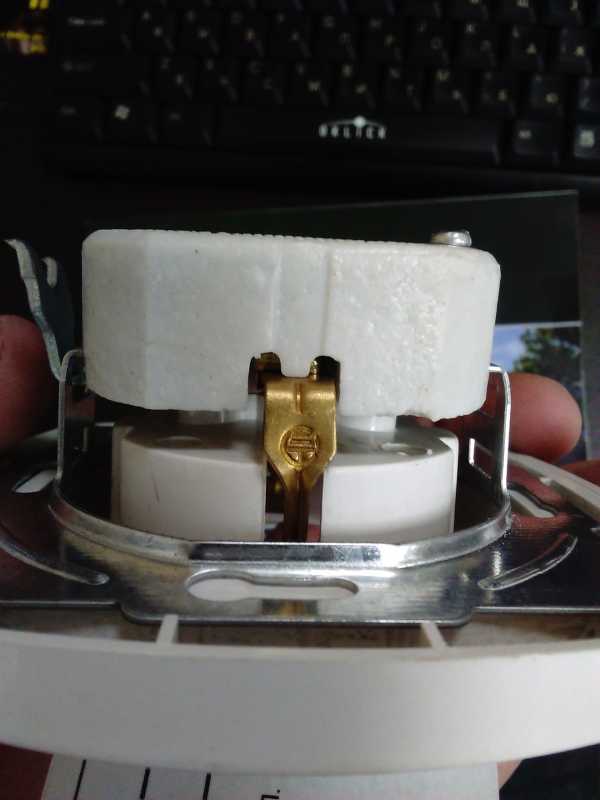

Одноклавишный выключатель без лицевой панели

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

К двухклавишному выключателю подходят два провода

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

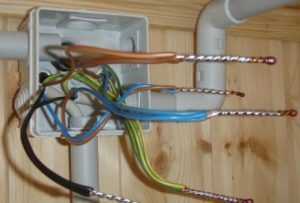

Правильное соединение проводов в распределительной коробке

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Правильное соединение люстры и выключателя

Все это красиво прозвучало на словах, но по факту, наверняка, у многих читателей остались вопросы, в частности, как такое соединение произвести на деле. Давайте рассмотрим два метода, один – когда мы видим только выводы, и второй, когда мы самостоятельно прокладываем проводку. Начнем со второго, как с более сложного в реализации.

Представим, что вы строите собственный дом, и дело дошло до прокладки проводов. Как это правильно сделать?

Набор инструментария профессионального электрика

Для начала готовим нужный инструмент. Вам понадобятся:

• кусачки, для укорачивания проводов;
• канцелярский нож или специальные щипцы для очистки проводов от изоляции;
• клеммы любого удобного типа;
• плоскогубцы;
• отвертка-индикатор;
• тестер;
• перфоратор;
• крестовая отвертка;
• изолента;
• штроборез для организации скрытой проводки и некоторые другие приспособления, которые мы при необходимости упомянем по ходу дела.

Таблица 1. Как правильно проложить проводку?

Шаги, фото	Описание
Шаг 1 – сверление отверстия под коробку	При скрытом монтаже проводки, прятать нужно и основание выключателей. Устанавливаются они в круглые пластиковые коробки, которые необходимо вмонтировать в стену. Установка элемента отличается в зависимости от материала стен. Если они из бетона или других твердых материалов, используем перфоратор с алмазным корончатым сверлом. Нам нужно пробурить углубление диаметром 73 мм. Если перед вами каркасная стена, то монтаж коробок ведется одновременно с их сборкой – кабель пропускается с обратной стороны и выводится в прорезанное отверстие (тут используется коронка по дереву). Затем ставится коробка, которая удерживается за счет винтовых затяжек. В бетонной стене коробки держатся за счет гипсового раствора.

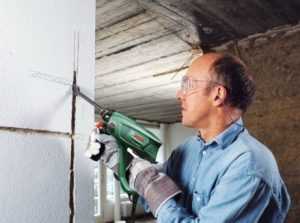

Шаг 2 — штробление	Далее нужно проштробить каналы, которые будут вести в распределительную коробку. Для этих целей лучше всего использовать штроборез – с ним штроба будет одной глубины и ровной — ее будет намного проще потом замазать. Ведется канавка сначала вертикально, пока не достигнет уровня распределительной коробки, а потом – горизонтально, прямо до нее. Совет! Если у вас будет подвесной потолок, то вместо горизонтальной штробы можно пустить провода прямо по перекрытию. Как вариант можно воспользоваться болгаркой или перфоратором. Последний вариант самых плохой, так как есть риск сколоть штукатурку. Если стена у вас каркасного типа, то, опять же, делаем протяжку во время ее сборки.
Шаг 3 — провода уложены в штробе	Затем прокладывается проводка. Нам нужен трехжильный провод сечением, достаточным для нагрузок от люстры. Провода в штробе нужно как-то закрепить. Для этого используются специальные дюбели с хомутами, самодельные фиксаторы из кусков проводов или раствор гипса, который застывает очень быстро. Концы проводов выводятся в коробки, где мы их и будем соединять.

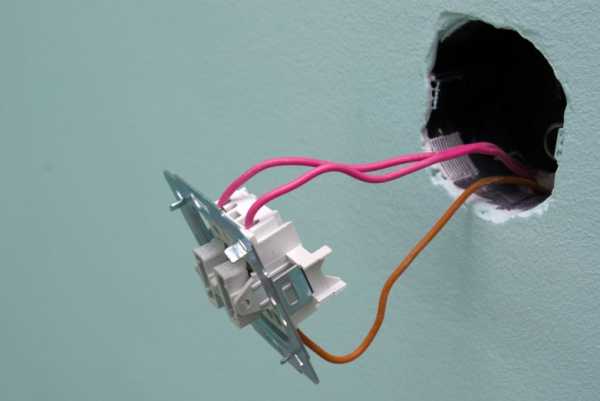

Шаг 4 – монтаж выключателя	Провода зачищаем сначала от общей изоляции, а потом от внутренней, оголяя концы на 1-1,5 см. Длины выводов должно хватать, чтобы достать до нужных клемм в выключателе. Много тоже оставлять нельзя, иначе установить прибор не получится. Контакты на выключателе будут промаркированы как L, L1 и L2. Первый – это общая фаза, подключаем сюда любой провод из трех и запоминаем его (как вариант, на другом конце можно прикрепить бирку). Остальные провода соединяем с подвижными контактами – тоже все разметьте, чтобы потом было легче ориентироваться. После подключения выключатель крепится к своей коробке. Держится он в ней за счет раздвигающихся усиков, которые при затяжке винта, расклиниваются между стенками коробки, или на саморезах. В конце ставится лицевая декоративная панель, и сюда мы больше не возвращаемся.

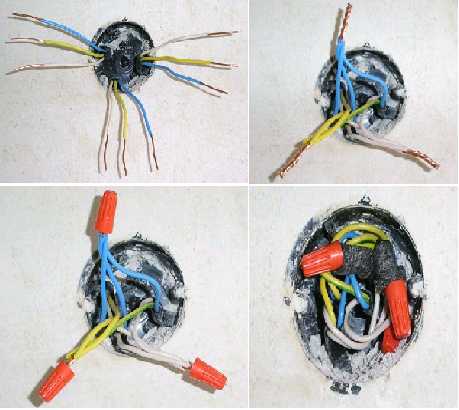

Шаг 5 – соединение проводов в коробке	Переходим к распределительной коробке. В ней нам нужно отыскать общие нуль и фазу. Сделать это можно при помощи прозвонки, о чем мы поговорим ниже. Снимаем с них изоляцию, если использованы для соединения скрутки, предварительно все обесточив в щитке. Провод, который мы ранее подключали к неподвижной клемме (пусть будет синий) присоединяем к общей фазе.
Шаг 6 — провода до потолочных светильников	Берем такой же трехжильный провод и протягиваем его до точки, где будет установлена люстра. Проще всего выполнить поверхностный монтаж, как показано на фото. Проводники помещаются в пластиковую гофру и крепятся к основанию при помощи специальных клипс. Бывает и внутренняя разводка, когда провода прокладываются в пустотах плит перекрытия – подобная схема крайне неудобна при необходимости замены проводки. При монтаже провода внутри каркаса, например, гипсокартонного, очень важно не связывать его с ним, так как в случае КЗ стенки гофры могут не выдержать и вся конструкция окажется под напряжением, что чревато авариями и поражением электрическим током. Прокладка всегда осуществляется по несгораемым и непроводящим электричество поверхностям. Если потолок из дерева, гофра используется из нержавеющей стали.
Шаг 7 – подключение люстры	Три провода от люстрымы будем соединять с проложенным кабелем. Нулевую скрутку кидаем на синий провод. Фазные — на оставшиеся. Соединения лучше всего сделать через клеммные колодки. Если их нет, можно и скрутить, только хорошо все заизолируйте. Внимание! Если люстра предусматривает наличие заземления, то прокинуть к ней вы должны четырехжильный провод, чтобы соединить нужный вывод с общей землей.
Шаг 8 – соединения в распределительной коробке	Возвращаемся в распределительную коробку. Тут у нас будет 4 свободных провода – 2 от люстры, 2 от выключателя. Цветовая маркировка у них будет попарной. Все они фазные. Соединяем их по цветам и аккуратно укладываем.

На этом подключение заканчивается, закрываем распределительную коробку, вкручиваем лампочки, подаем напряжение через щиток и производим тестовый запуск. Если вы все сделали правильно, то все будет прекрасно работать.

А как быть, если провода уже замурованы в стене, и того хуже, не имеют цветной изоляции? Нам потребуется все прозвонить, для чего мы используем тестер и отвертку-индикатор. Действуем так (разбираем ситуацию на примере стенда).

Таблица 2. Как прозвонить провода?

Шаги, фото	Описание
Шаг 1 – раскрутить провода	Первым делом нам нужно отыскать фазу основного провода, идущего из щитка. Мы приблизительно можем сориентироваться по направлению, в котором уходят провода в стену, но гарантии, что угадаем, нет. Поэтому в щитке отключаем рубильник, отсоединяем все провода друг от друга и отводим их в стороны, чтобы они не касались друг друга.
Шаг 2 – поиск фазы	Берем отвертку индикатор и поочередно касаемся ей проводов, подав на них предварительно напряжение. При соприкосновении с фазой, лампа на приборе загорится. Запоминаем провод и снова отключаем общий рубильник. Помечаем фазу маркером. Вторая жила будет, скорее всего, нулем. Если хотите провериться, то до отключения света используйте еще и тестер.
Шаг 3 – скрутка проводов в коробке выключателя	Теперь нам нужно понять, откуда идут остальные провода. Идем, скажем, к выключателю, и соединяем в его коробке все три провода одной скруткой.
Шаг 4 – прозвонка проводов в коробке	Берем тестер и начинаем, перебирая, искать концы нужных проводов. Как только вы найдете первую пару, на приборе загорится лампочка. Пометьте эти провода. Затем оставьте один щуп на любом из найденных проводов и продолжите поиск, пока не найдете третий провод. Все просто.

Такую прозвонку мы будем делать для каждой электроточки, выходящей в коробку, включая люстру. Разметив все провода, мы свободно сможем выполнить подключения люстры к двухклавишному выключателю по описанной ранее схеме.

На этом все, мы разобрали материал подробнее некуда. Если вам до сих пор, что-то осталось непонятным, советуем с электрикой не связываться совсем, но думаем, если все прочитано внимательно, таких людей остаться не должно. Берегите себя, всего хорошего!

Видео — Как разобраться в проводах в распределительной коробке

Видео — Подключение люстры к двойному выключателю

stroyday.ru

схема, инструкции, рекомендации :: SYL.ru

Домашняя электрика относится к тем видам работ, которые большинство из нас предпочитают доверять специалистам. И, тем не менее, заменить вышедшую из строя электрическую розетку или простой одноконтурный светильник многие хозяева всё же решаются самостоятельно. Но такая задача, как подключить двухклавишный выключатель на две лампочки, вызывает некоторые вопросы — и сам выключатель с «лишним» контактом, и опять-таки «лишний» провод в монтажном проёме. А уж обилие соединений в разветвительной коробке просто приводит в шок. Постараемся развеять некоторую часть страхов и сомнений. Тем более что двух, а то и трёхконтурные светильники в последнее время – не исключение, а скорее правило.

Отдельный разговор – дачное строительство. Каких только схем освещения беседок и придомовых территорий не придумывают хозяева фазенд. Как подключить два выключателя на две лампочки таким образом, чтобы в зависимости от необходимости увеличивать или уменьшать уровень освещения?

Пару слов об электрическом токе

Не «загружая» теорией и сложными физическими понятиями, напомним элементарные азы электрики. Бытовая электрическая сеть имеет напряжение 220 В, тип тока – переменный. Что это значит? Один из контактов, «фаза», имеет постоянно меняющийся потенциал с «+» на «−» (50 циклов в секунду), а другой «ноль» служит своеобразным аккумулятором, позволяя электронам то накапливаться в избытке, то перетекать обратно.

Каждая лампа имеет два контакта: цокольный и центральный. Для того чтобы наш осветительный прибор начал работать, ноль и фазу необходимо подключить к этим двум контактам. Причём в случае с переменным током и обычной бытовой лампой полярность не играет никакой роли.

Но расположение «ноля» и «фазы» знать всё же необходимо. Существует специальный прибор — «пробник», с помощью которого определяется, какой из проводов фазовый. Это необходимо иметь в виду для правильного включения в схему размыкающего устройства – выключателя. Он обязательно должен разрывать «фазу», таковы требования безопасности.

Схема подключения простейшего светильника

На примере простейшего одиночного светильника, «лампочки Ильича», рассмотрим основные элементы электрической схемы.

В любой квартире проводка, как правило, прокладывается в стене по периметру на расстоянии около 10-15 см от потолка. Это магистраль. На ней установлены разветвительные коробки. Они нужны для того, чтобы «врезавшись» в магистральный кабель, запитать розетку или выключатель со светильником.

Рассмотрим схему соединения проводов в разветвительной коробке. Вниз от неё уходит кабель на выключатель, вверх – на светильник, слева и справа – магистральный кабель. На самом деле это, конечно же, условность, порядок ввода проводов в коробку определяется только исходя из соображений целесообразности.

Нулевой провод, с ним просто. Он ответвляется непосредственно от магистрали и направляется прямым ходом к светильнику. Не намного сложнее обстоит дело с фазным проводом, он так же идёт к осветительному прибору, но только через выключатель. Вот и вся премудрость.

Обычный одноклавишный выключатель имеет сзади два контакта для присоединения проводов. В данном случае полярность роли не играет. А как подключить люстру на два выключателя? Намного ли усложниться задача?

Двухконтурная люстра — схема подключения

Для более рационального расходования электроэнергии в квартирах очень часто используются светильники с двумя, а то и более, контурами. По сути, это то же самое, как подключить два выключателя на две лампочки. Схема может быть такой: одна клавиша выключателя зажигает две лампы в люстре из пяти, оставшиеся лампы включает вторая клавиша. Схема не сложная, но, тем не менее, позволяет использовать сразу три варианта освещения в комнате:

• слабый свет – первая клавиша — две лампы;
• средний свет – вторая клавиша — три лампы;
• сильный свет – обе клавиши — все пять ламп.

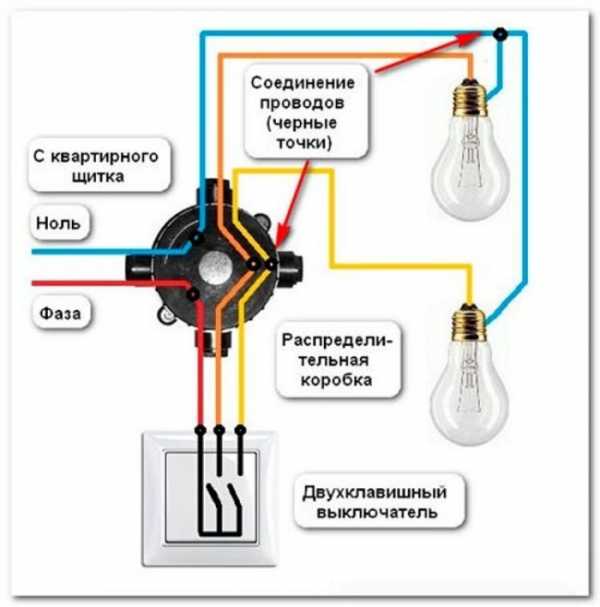

Как правильно подключить выключатель с двумя клавишами, показано на схеме. Нулевой провод прямо из разветвительной коробки разводится по светильникам. Разводка «нуля» по отдельным лампам, как правило, выполнена уже на заводе-производителе осветительных приборов, и электрик лишь подключает «ноль» к клемме чёрного или синего цвета.

«Фаза» же направляется на двойной выключатель, от которого приходят два провода: для первого и второго контуров.

Замена двухклавишного выключателя двумя одноклавишными

При необходимости один двойной выключатель можно спокойно заменить двумя одиночными. Единственное, что для этого понадобится – это короткая перемычка между принимающими клеммами.

Как подключить два выключателя на две лампочки, схема показана на рисунке. На ней видно как просто, без особых хитростей двухклавишный выключатель заменяется двумя одноклавишными.

Такая схема может быть оправдана не только отсутствием двухклавишного выключателя в хозяйстве. Иногда освещение, скажем, стоянки для машины на даче неплохо сделать управляемым из разных точек: от выходной двери домика и от устройства, смонтированного на столбе ворот.

И тут мы плавно переходим к следующей теме. Точно так же, как подключить два выключателя на две лампочки, но гораздо практичнее, можно воспользоваться проходными выключателями.

Что такое проходной выключатель?

Что же это за устройства и где они применяются? Кроме рассмотренного варианта, как подключить два выключателя на две лампочки, есть возможность получше: при помощи двух выключателей, расположенных в разных точках, управлять одним осветительным прибором.

Устройство стандартных бытовых выключателей, как правило, однотипно. Имеются два контакта – неподвижный, закрепленный на корпусе устройства и подвижный, смонтированный на коромысле. Коромысло изменяет своё положение под действием клавиши. Прибор соответственно имеет два положения «Включено» и «Выключено».

Проходной выключатель (правильнее будет назвать его «переключатель») не имеет положения «Выключено». Как видно из рисунка, он имеет положения:

• включена 1 линия;
• включена 2 линия.

Для чего используются проходные выключатели

Один вариант использования проходных выключателей тот же, что и рассмотренный ранее: лампа или прожектор, освещающий автостоянку частного домовладения. Использование проходных устройств позволит включить освещение площадки из одной точки, скажем из коридора садового домика, а выключить – из другой. Например, перед самым отъездом выключателем, смонтированным на входной калитке. Причём порядок включения-выключения может быть абсолютно любым.

Второй вариант – длинный, лишённый естественного освещения, коридор. Свет включается в его начале, а выключается в конце или наоборот. Удобно? Безусловно. Так что перед тем как подключить два выключателя на две лампочки, стоит хорошенько подумать, не заменить ли эту схему на вариант с проходными выключателями.

Схема освещения коридора с использованием двух проходных выключателей

Внешне проходные выключатели почти ничем не отличаются от обычных. Только на обратной стороне вместо двух имеются три клеммы:

• фаза;
• L № 1;
• L № 2;

Как подключить светильник на два выключателя правильно, показано на схеме.

«Ноль» на светильник поступает по синему проводу. Фаза – по красному. Из рисунка хорошо видно, что питание на лампу поступит только в том случае, если оба переключателя будут находиться в одинаковых положениях. Изменение положения клавиши на любом из устройств повлечёт разрыв цепи и прекращение питания осветительного прибора. Ну, а после того как свет выключен, щелчок любым из выключателей снова замкнёт цепь, и наш коридор опять осветится.

На лестничных клетках, в длинных коридорах или туннелях вместо дорогостоящих инфракрасных датчиков можно просто подключить два проходных выключателя.

Меры безопасности при установке

Вот набор некоторых стандартных правил, позволяющих избежать неприятностей при монтаже осветительных приборов:

1. Выключатель нельзя устанавливать на «ноль», им всегда должна разрываться «фаза». Только в этом случае выключатель в положении «выкл.» позволяет производить любые ремонтные работы со светильником, вплоть до его замены, не обесточивая весь дом.
2. При выполнении соединения проводов в разветвительной коробке «вскрутку» ни в коем случае нельзя соединять между собой алюминиевые и медные провода. Металлы с разными потенциалами образуют гальваническую пару, контакт со временем ослабнет, начнёт «искрить». Иногда это приводит к пожарам.
3. Перед началом работ стоит запастись пробником для определения фазного провода и, на всякий случай, толстыми резиновыми перчатками.
4. Не стоит заклеивать открытую проводку (хоть в двойной изоляции, хоть в тройной, безразлично) бумажными обоями, другими горючими отделочными материалами.
5. Не стоит пользоваться б/у проводкой. Неизвестно, каким нагрузкам подвергалась она в прошлом, а проверить состояние каждой жилы внутри оплётки на всём протяжении невозможно.

Советы профессионалов

Для того чтобы не путаться при монтаже электропроводки, лучше пробрести провода с разным цветом жил. Фазу, как правило, подключают к белому или красному проводу, ноль – к синему или чёрному, для заземления же используют жёлтый, зелёный или жёлто-зелёный цвет.

При прокладке проводки под слоем штукатурки стоит сохранить схему расположения проводов. Это может понадобиться в будущем. Самый простой способ – сфотографировать ещё не замурованную проводку, нанеся прямо на стену мелом или маркером расстояния от стен, потолка, углов, оконных проёмов, других ориентиров.

Расчёты сечения провода не стоит производить по минимуму, лучше дать некоторый запас. Тогда не будет болеть голова при покупке новой большой плазменной панели или установке на кухне посудомоечной машины, а на даче при необходимости можно будет спокойно подключать в сеть бытовой сварочный аппарат или электропилу.

www.syl.ru

Подключение люстры на два выключателя — PMSR

В интерьере дома или квартиры все взаимосвязано и должно быть сделано грамотно. Монтаж покрытия на потолок обязательно выверяется с видом и способом подключения люстры центрального освещения. Например, при установке натяжного потолка потолочный светильник устанавливается одновременно, а при наклейке плитки может быть установлен гораздо позже.

Выбирать люстру – дело непростое. В магазине светильники кажутся меньше размерами, да и не всегда понятно, как подключается та или иная модель, какие к ней будут нужны расходные материалы и как долго она прослужит. Но вот, наконец, выбор сделан!

После долгожданного приобретения люстры ее следует установить и правильно подключить. Если говорить об одноклавишном выключателе, там все просто. Но в некоторых случаях схема подключения люстры с двойным выключателем может показаться пугающей.

Необходимые инструменты

Для начала подготовим рабочий инвентарь. Нам потребуется:

• Индикаторная отвертка, необходима для проверки цепи и поиска фазы.
• Набор шлицевых и крестовых отверток, которые, вероятно, найдутся у каждого хозяина. Требуются для выполнения сборки и разборки конструкции.
• Мультиметр – самый главный прибор, который поможет проверить целостность соединения отдельных частей сети.
• Клеммная колодка облегчит сборку проводов при соединении. Для бытовых приборов подойдет колодка диаметром от 2 до 4 мм.

Все это можно приобрести в любом электротехническом центре, остальные приспособления можно найти дома: стул для работы под потолком, нож, изоленту и маркер.

Назначение проводов в люстре

Подключение люстры требует сноровки

Для определения назначения проводов, выходящих из люстры, воспользуйтесь инструкцией. Но если инструкция на иностранном языке, следуйте следующим правилам:

• Если провода от нескольких ламп соединяются в одной клеммной ячейке с выходящим наружу контактом – это “Фаза-L”. При этом соединение обычно производится двумя группами: одна объединяет провода, которые подключают всего несколько ламп к фазе, вторая соединяет остальные контакты. Таким образом, получается схема, позволяющая использовать многоклавишный выключатель с возможностью поочередного включения/отключения каждой группы ламп.
• Заземляющий контакт – PE, обычно окрашен в желтый цвет. Может потребоваться, если в доме есть центральное заземление. В домах моложе 2000 года встречается редко.
• Нулевой провод – N. Одинарная жила, к которой подсоединяются нулевые контакты от всех ламп. Определяется с помощью мультиметра или специальной заводской маркировки.

Необходимо знать, что на данный момент действует закон об электромонтажных работах, который запрещает использовать все сплавы проводов, кроме медных.

Общая схема подключения люстры

Если люстра оснащена одной или тремя лампами, а выключатель имеет несколько клавиш, то есть три варианта подключения этого светового устройства.

• При включении будут загораться все лампы;
• Для переключателей с несколькими клавишами можно установить поочередный запуск ламп;
• В многорожковой люстре можно создать поочередный, групповой запуск ламп или одновременный с помощью одной клавиши.

Если из отверстия в потолке выходит два провода, то можно выполнить первый вариант подключения. В инструкции производителя должно быть указанно, что подключение люстры производится в соответствии с ее функциональностью. В основном светильники с несколькими лампами совмещают в себе парные контакты соединений плафонов, которые можно подключить по второму принципу.

Более сложной считается третья схема подключения. Провода соединяются таким образом, чтобы при включении выключателя загоралась каждая лампа по отдельности. В таком случае необходимо соединить все имеющиеся провода в параллельном порядке.

Стандартная схема подключения

Подключение 3-х рожковой люстры без заземления

Подключение люстры к двойному выключателю выглядит немного сложней. Но на самом деле все просто, достаточно разобраться в назначении проводов и правильно их соединить.

С потолка обычно выходит два или три провода. В нашем случае, когда в доме отсутствует заземляющий контакт, потребуются только два кабеля. Определить, где находится фаза, можно с помощью мультиметра или индикаторной отвертки. Достаточно прикоснуться к оголенным концам провода и, если загорится лампочка или сработает сигнал, значит провод под напряжением – фаза.

Следующий шаг. Необходимо проверить кабеля, ведущие к выключателю и люстре, на предмет разрыва. Ориентироваться на заводские отметки и цвет провода не стоит, лучше самостоятельно все перепроверить.
Зачищаем концы кабеля специальным инструментом для снятия изоляции или с помощью зажигалки: аккуратно нагреваем изоляцию в течение пяти секунд и резким движением срываем обгоревший участок. Но прежде всего, необходимо полностью обесточить квартиру с помощью отключения вводного автомата. Лучше всего полностью обесточить квартиру.

Если у вас установлен многожильный кабель, запрессовываем кончики проводов с помощью наконечников, но если вы используете монолитный кабель, дополнительная изоляция не потребуется. Распределяем провода по группам и фиксируем в клеммной колодке.

Помните, неправильное распределение кабелей может привести к короткому замыканию внутри светильника!

Определить, какой кабель за что отвечает, можно с помощью цвета верхней оболочки. В люстре чаще всего используют белые и черные провода. Скрепляем их по цвету и все, не перепутайте. В конце получается небольшая скрутка из двух групп, которые отвечают за определенную часть ламп, по которым будет проходить ток.

Прикручиваем колодку к основанию люстры, если вы несильно затянете винты на клемме, это может привести к быстрому перегреву и окислению.

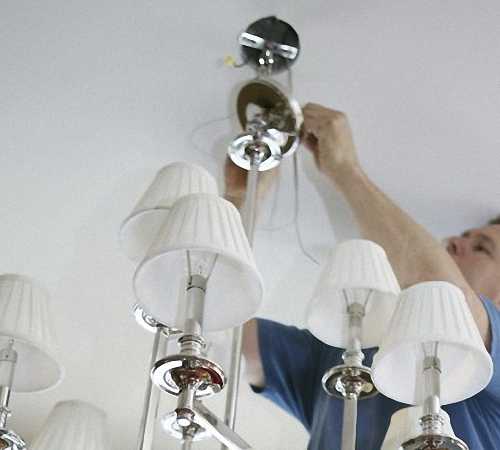

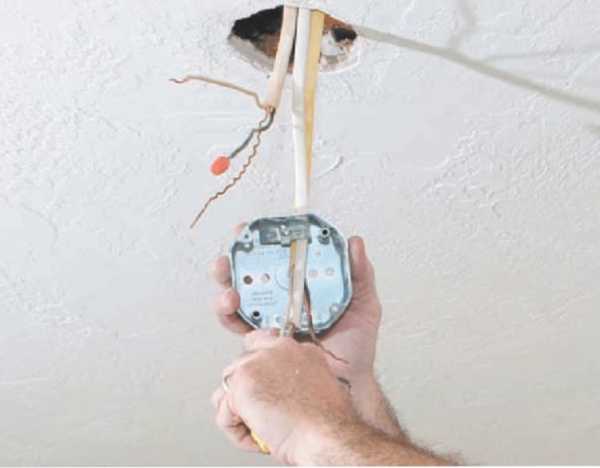

Далее подключаем люстру к проводам, выходящим из потолка. Перепроверяем фазу и закрепляем провода с другой стороны клеммной колодки. Подаем напряжение и проверяем правильность подключения.

Электрическая часть сборки люстры

Внутри плафона находится электропатрон, в него вкручивается лампа и отходят два контакта, один – фаза, другой – ноль.

овод под напряжением может быть выполнен в нескольких цветах, а нулевой практически всегда имеет синий оттенок. Кабель под напряжением закрепляется в центре электропатрона, а нулевой – снизу с помощью заводской защелки. Дужки лампочек закрепляются к главному основанию осветительного прибора, в котором провода распределяются так, как требует отдельно взятый выключатель, для примера можно взять любой двухклавишный переключатель.

Технически грамотное подключение люстры к выключателю позволит регулировать освещение в зависимости от ситуации. Например, возьмем трехрожковый светильник, одна клавиша выключателя будет включать одну лампу, а другая остальные две или наоборот, все будет зависеть от технической возможности и времени суток.

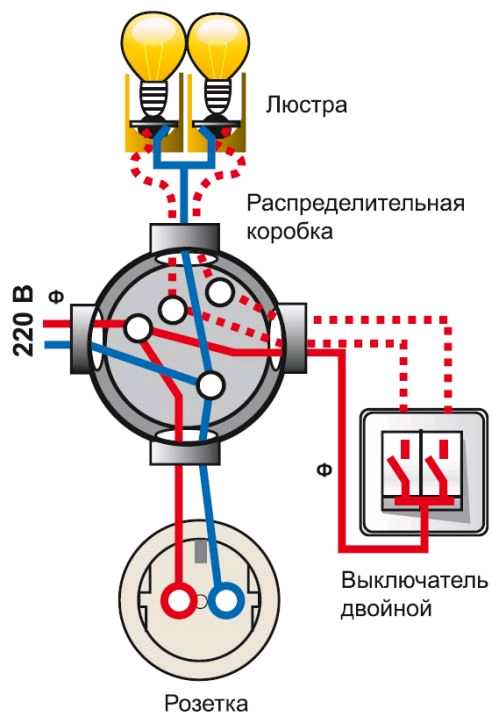

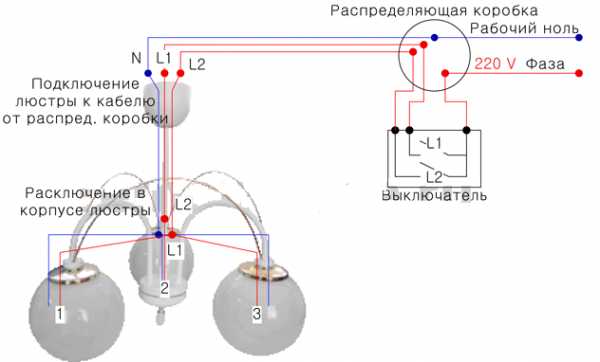

На примере схемы подключения люстры с двойным выключателем видно, как будет выглядеть такое подключение: первая клавиша включает одну лампу, а вторая все остальные.

Схема подключения люстры

Нулевые и фазные жилы, которые выходят из основания и боковой части патрона, не имеют собственного напряжения, но задуманы для его транспортировки. В каждом виде осветительных приборов ноль не подключается через выключатель, а подается напрямую. Основная часть проводов с нулевым контактом, выходящая из патронов, сконцентрирована по центру светильника и образует некое сплетение. Жилы проводов, которые выступают из основания патрона, получают положительный заряд от центральной сети и разделяются на две группы.

В зависимости от желаемой функциональности освещения, полное или частичное, подключение люстры лучше всего делать поэтапно, как указано в этой статье. Фазный кабель и нулевое сплетение необходимо подсоединять поочередно к каждому из трех проводов внутри люстры. Наличие третьего, заземляющего, кабеля необязательно.

Расключение в распредкоробке

Рассмотрим самые распространенные способы расключения.

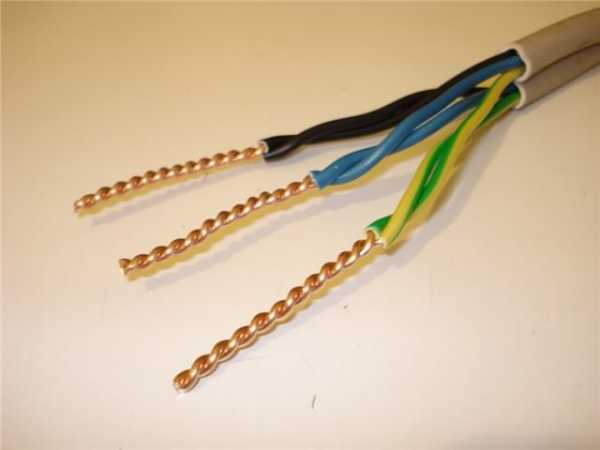

Скрутка – самый популярный и любимый метод разделения проводов в России. Этот метод очень прост, необходимо зачистить концы проводов и скрутить их вместе, после чего желательно обмотать изолентой.

Пайка – применяется для лучшего контакта проводов между собой. Обычно применяется в местах, требующих повышенной защищенности: больницы, школы. Но стоит помнить, что, при повышенных нагрузках, такой способ соединения запрещен.

Сварка – самый безопасный тип соединения, требует особых навыков сварки. Создает идеальный контакт между всеми соединенными проводами.

Обработка проводов



Опрессовка – осуществляется с помощью специальной гильзы. Способ проверенный временем, соединение способно прослужить более 20 лет.

Использование специальных винтовых зажимов – самый молодой вид соединения. Позволяет соединить различные сочетания проводов в одну общую сеть. Очень часто применяется для быстрого монтажа.

От главного распределителя отходят к выключателю три кабеля, такое же количество идет к люстре. Главным источником питания выступает центральный кабель. Фазный кабель соединяется с жилой идущей к выключателю. В то время другой кабель, идущий к люстре, в коробке соединяется с отводящим ток проводом. Кабель от светильника, который соединяется с лампой, скрепляется внутри коробки с помощью пластиковой клеммы.

Далее следует соединить выходящие контакты с проводами в выключателе.

Подключение в двухклавишном выключателе

Этот шаг может осуществить абсолютно любой человек, который хоть маленько разбирается в электрике. Центр соединения проводов находится в выключателе, именно здесь задается очередность включения/выключения ламп. В переключателе с двумя клавишами есть крепление для двух или трех контактов: фаза, ноль, заземление. Заземляющий контакт можно встретить у выключателей с металлическим корпусом. Главное их предназначение – соединение проводов в одну общую систему.

Необходимо знать. В центральное крепление в выключателе подсоединяется фазный провод, который всегда находится под высоким напряжением.

При работе с проводами нужно быть особенно внимательным, соблюдать правила противопожарной безопасности, отключить квартиру или дом от электрической энергии. По этой причине производить работы по подключению потолочной люстры нужно в светлое время суток.

В подключении люстры к нескольким выключателям есть один существенный плюс: экономия электроэнергии, когда нет необходимости в общем свете. Выключатель лучше располагать около дверей, чтобы было удобно пользоваться им, покидая комнату. Благодаря этим небольшим усилиям вы сэкономите семейный бюджет и в том случае, если присоедините люстру к проводам правильно своими руками.

.yuzo_related_post .relatedthumb{ margin: 5px 5px 5px 5px; padding: 15px 15px 10px 15px; }

small-house.ru

Разбор проводников потолка

Провода при монтаже осветительного комплекта на потолочную поверхность встречаются как на самом потолке, так и в приборе. Если проводка помещения уже проложена, то на потолочной плоскости может быть два, 3 или 4 проводка. Независимо от их количества, одним явится «ноль», остальные фазные. Порой встречается провод заземления. Но это редкость и подобный проводник есть либо в новостроенных домах, либо после проведенных капитальных ремонтных работ, в ходе которых менялась полностью электропроводка. По имеющимся стандартам заземление окрашено желто-зеленым тоном. Подключается он к точно такому же проводнику на люстре. Если в осветительном комплекте заземление отсутствует, то провод на потолке следует хорошо изолировать и оставить неиспользуемым. Не изолировать его нельзя — может закоротить.

После того, как заземление найдено, нужно разбираться с оставшимися жилами и определять, где нулевой и фазные элементы. Как правило, все проводки окрашены в черный цвет, поэтому, для распознания, где какой, лучше их прозвонить.

Прозвон возможно осуществлять двумя способами:

• Индикаторной отверткой – в данном специальном устройстве будет загораться красная лампочка, как только обнаружится напряжение. Для работы с ней первоочередно следует установить клавишу выключателя и кнопку на входном автомате щитка в положение «включено». Теперь очень аккуратно можно прозвонить проводники. Определив, где находится «фаза», нужно выделить их цветом. Осуществив прозвон, клавиши необходимо перевести на положение «выключено». При возможности все манипуляции по подключению люстры проводить следует при выключенном автомате на щитке;
• Тестером (мультиметром) – здесь переключатель выставляется на положение «вольты», далее выбирается шкала с показателем больше 220В. Имеющимися щупами аккуратно, держась за ручки, нужно прикасаться к парам проводников. Если в паре две «фазы», индикатор тестера никак не изменится. Если найдена подобная пара, то третий провод вероятнее нулевой. Далее подобранную пару нужно с помощью щупа соединить с «нулем», одновременно на индикаторе должно появиться 220 В. Соответствуя с международной классификации, нулевой проводник обозначается буквой N, а фазные – L.

Если на потолочном полотне выведено три проводника, а у выключателя 2 клавиши, то там представлены два фазных провода на каждую из клавиш, и одна общая нулевая жила.

Разбор контактов осветительного прибора

Подключить люстру, обладающую парой проводников, проще простого: один нужно подсоединить на «фазу», второй – на «ноль». При этом неважно куда и какой попадет.

При ситуации, где на потолочном полотне две «фазы», а у выключателя пара клавиш, то есть несколько вариантов:

• Оба фазных проводника скручиваются, и к ним подсоединяется один от люстры. В таком варианте выключаться прибор будет сразу двумя клавишами, а вот включаться любой из них;
• Провод соединяется с одним из фазовых на потолке, а второй изолируется. Тогда работать сможет лишь одна клавиша выключателя, тогда как вторая останется без дела.

В случае с трехламповой и иными многорожковыми люстрами имеем более двух проводов. Если в их числе представлен желто-зеленый, то есть заземление, то при наличии такого же на потолке нужно соединять их вместе. Три провода имеют светильники с одной рабочей лампочкой.

Подключаем прибор с тремя рожками

Чтобы подключить люстру к двухклавишному выключателю, которая имеет выходы на 3 лампочки, нужно внимательно ознакомиться с каждым рожком по отдельности. В едином патроне есть два контакта: фазный и «ноль». Зачастую нулевые окрашивают в синий оттенок, а оставшиеся могут иметь любой другой цвет. Трехрожковый светильник будет включаться так: одна клавиша выключателя включает одну лампочку, а вторая – оставшиеся две. При включении одновременно обеих клавиш заработают все сразу же лампочки.

Так как все контакты определены и помечены, то в центре первоначально объединяются все нулевые проводники, выходящие из отдельного патрона. При этом «фазы» остаются разделенными на 2 группы в виде 1+2. Там, где контакта 2, их необходимо скрутить единой парой. При отключенном питании контакты самого прибора соединяются с потолочными.

Подключение четырехрожковой модели

Стандартной ситуацией подключения люстры к двойному выключателю с 4-мя плафонами является наличие самого светильника, двухклавишного выключателя и трех контактов, выходящих из потолочного перекрытия. Иногда, особенно в новостройках, есть четвертый контакт в виде заземления, который используется, если в осветительном приборе имеется такой же.

Подключать подобный прибор можно двумя вариантами:

• первый, когда схема соединения контактов будет иметь вид 1+3, то есть загораться смогут или одна или же сразу три лампы;
• второй имеет схему в виде 2+2, когда гореть будут лампочки парами. Данный способ является энергозатратным и применяется чаще всего тогда, когда для полноценного освещения пространства 1 лампы мало, а три много.

При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.

Чтобы подсоединить 4-х рожковую люстру к двойному выключателю нужно фазовый контакт, идущий от сети через щиток распределения, соединить с проводом, который идет к выключателю. После можно подключить его к входному контакту, где он всегда и находится. Второй проводник, который соединен с проводником клавиши, отводится к распределительной коробке, где соединяется с контактом, который подведен к участку установки прибора. Здесь контакты прибора и сети нужно соединить между собой. По такой же схеме подсоединяются контакты на соседней клавише.

Различие между этими двумя клавишами сводится к различному количеству проводов «фазы», соединенных с сетевыми жилами.

Работа пятирожковой модели

Схема работ по подключению прибора, где есть пять лампочек довольно сложная. Это обусловлено  большим количеством проводников, с каждым из которых, необходимо разобраться. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме.

Перед началом работ следует определить общий провод, выходящий из прибора. Это будет нулевой контакт, который помечается цветной изолентой. Это нужно проделать, чтобы в дальнейшем его не спутать с иными жилами. Подобный контакт есть и на потолочной поверхности, при этом его тоже помечают изолентой соответствующего цвета.

Те контакты, которые после проверки на индикаторной отвертке показали напряжение, именуются фазными. Они есть выходящие из потолочного отверстия, и в каждом рожке.

Когда все жилы найдены и помечены, пятирожковую люстру подвешивают на крючок, и начинают соединять контакты. Первоочередно объединяются нулевые, а затем и фазные жилы. На клавиши выключателя можно распределить лампочки по схеме 2+ 3 или 1+4. Оптимальным является первый вариант, при котором одна клавиша включает две лампы, а вторая оставшиеся три. Также все лампочки могут работать одновременно.

Интенсивность световых потоков в комнате зависит от конкретного типа и приведенной мощности используемых в светильнике лампочек.

Подключаем люстру с шестью лампами

Если планируется подключить многоламповый шестирожковый светильник, то и проводка соответственно должна быть подходящей. При этом двухклавишная модель выключателя сможет обеспечить лишь три рабочих режима:

• две горящие лампы;
• четыре лампы;
• все 6 работающих лампочек.

Большая часть приборов с 6-ю лампочками имеет уже правильно собранную часть электрики. Если же нет, то обыватель встретит в светильнике 12 контактов (по 2 на каждый рожок). Шесть нулевых жил следует объединить в одной клемме. Оставшиеся шесть фазных контактов объединяются в две клеммы по группам (2+4).

На потолке все контакты также прозваниваются, чтобы выделить «ноль» и «фазы». Далее определяются, какой проводник соответствует той или оной клавише. Для этого одну клавишу переводят в режим «выключено» и проверяют наличие электричества. Если индикатор показывает отсутствующий ток, то выбран соответствующий выключенной клавише проводник.

После всех подготовок на каждую клавишу выключателя подсоединяются контакты с люстры. Нулевая потолочная жила соединяется с «нулем» в клеммной коробке люстры, фазные жилы объединяются с группами фазных контактов прибора.

superprovodka.ru

После приобретения люстры следует вопрос, связанный с ее подключением. Данная процедура требует особой внимательности и серьезности, так как связанна она с электричеством. Следуя простым рекомендациям по подключению люстры сделать это вполне реально даже новичку.

Оглавление:

1. Подключение люстры к выключателю: особенности проведения
2. Схема подключения люстры с выключателем
3. Как подсоединить люстру к двойному выключателю: технология проведения работ
4. Как подключить пятирожковую люстру к двойному выключателю
5. Подключение трехламповой люстры к двухклавишному выключателю
6. Как подсоединить выключатель к люстре: рекомендации по выбору люстры

Подключение люстры к выключателю: особенности проведения

Каждый жилой дом или квартира имеют люстры. Они представляют собой предмет в виде многолампового светильника, который устанавливают на потолке, ближе к центральной его части. Люстра обеспечивает освещение всему помещению, в зависимости от его площади, подбирается прибор определенной мощности.

Когда место для установки люстры выбрано, то на нем закрепляют крюк, на который и подвешивают люстру скобами или специальным кольцом. Они располагаются сверху люстры.

При отсутствии данного крюка потребуется его самостоятельная установка с использованием специального инструмента. Следующий вопрос предполагает подключение люстры к электрической сети.

С места установки люстры выводится два, три или четыре кабеля. Количество кабелей влияет на тип включения люстры, например, два кабеля отвечают за одновременное включение всех ламп. Чем больше проводов, тем больше вариантов включения люстры.

Схема подключения люстры с выключателем

Если люстра имеет два кабеля и такие же кабели находятся на потолке, то процесс подключения становится проще. Подсоединение люстры, в таком случае, предполагает попарное соединение двух проводов, в любой последовательности.

В схеме подключения люстры к одноклавишному выключателю подключается люстра с одним светильником, то есть устройство, рассчитанное на установку одной лампы.

Для данного рода подключения требуется соединить распределительную коробку с питающим синим проводом, то есть ноль с нулем.

Второй провод, чаще всего имеет коричневый цвет, обозначающий его фазность, он прокладывается по маршруту: распределительная коробка — выключатель — фазный провод самой люстры.

Для соединения проводов используются винтовые клеммовые зажимы. При их отсутствии происходит тщательное скручивание проводов с помощью плоскогубцев и их изоляция с применением специальных колпачков.

Не рекомендуется использовать ПВХ ленту, так как в течение длительного использования происходит ее постепенное высыхание, и качество, с которым выполнена изоляция, существенно снижается.

Некоторые конструкции светильников, предполагают наличие двух вертикальных трубок, в которых располагаются провода.

При наличии нескольких ламп в конструкции светильника, для его подключения следует соединить между собой все кабели нулевого назначения и подключить их к нулевому кабелю от электросети. Кроме того, далее происходит соединение всех фазных проводов и их подключение к основному питанию.

В процессе подключения происходит постепенное скручивание всех проводов, имеющих одинаковый цвет. Все скрутки соединяются с проводами, которые через потолок попадают на одноклавишный включатель.

Как подсоединить люстру к двойному выключателю: технология проведения работ

Для выполнения современной электрической проводки в большинстве жилых помещений используется трехжильный кабель, имеющий разноцветные провода. В месте, где будет крепиться светильник находятся три провода, которые идут от двухклавишного выключателя.

В таком случае, предстает вопрос, который предполагает определение назначения каждого из проводов. Один кабель является нулевым проводником, к которому подключают все лампы. Второй и третий провода являются фазными, они и подключаются к каждой из клавиш выключателя.

Учтите, что цвет кабеля, в данном случае значения не имеет, и перед проведением работ, четко определите конкретное назначение кабеля. Для этого, подготовьте индикатор, и с его помощью измерьте напряжение на проводах, в тот момент, когда выключатель включен. При отсутствии фазы на кабеле — он является нулевым, два остальных провода — фазные.

Если индикатор отсутствует, то потребуется обесточить квартиру и разобрать конструкцию выключателя. После снятия крышки четко будет видно, какие провода подходят к люстре, они же и являются фазными.

Нулевой проводник не способен пройти через клавиши, а фазный — в процессе прохождения становится разделенным на две части.

Провода на люстре соединяются таким же образом, как и при подключении к одноклавишному выключателю. Хотя, провода, которые идут от лампы, разделенные на несколько групп, от каждой из них отходит нулевой провод, требующий подключения к нулевому кабелю электросети.

Подключение люстры к двойному выключателю предполагает постепенную регулировку освещения в комнате.

Как подключить пятирожковую люстру к двойному выключателю

Пятирожковая люстра состоит из пяти лампочек, которые объединены между собой в группы. Такая люстра предполагает наличие сразу десяти кабелей, с соединением которых иногда трудно разобраться.

Чаще всего пять проводов окрашены в синий цвет, а остальные пять — коричневые. Для подключения, следует побеспокоиться о соединении контактов с домашней электросетью, то есть тремя кабелями вводного, нулевого и фазового назначения.

Выделяют две основные схемы, по которым осуществляется подключение люстры такого плана:

• с использованием выключателя с несколькими клавишами, каждая из которых включает одну или несколько ламп одновременно, в данной ситуации, самым оптимальным станет использование двухклавишного включателя, который предполагает включение одной, двух, трех или пяти ламп одновременно;

Схема подключения люстры с двойным выключателем:

• если в таком случае использовать одноклавишный выключатель, то все лампочки на люстре будут гореть одновременно.

Лучше выбрать первый вариант, так как с его помощью осуществляется регулировка освещения и его интенсивность. Кроме того, при включении не всех ламп, значительно удастся сэкономить электроэнергию и снизить расходы на ее оплату.

Предлагаем ознакомиться с полезными рекомендациями о том как подключить люстру к выключателю:

• при разрыве, на нем устанавливается провод фазного назначения, так как при проведении нулевого кабеля к фазе, существует риск поражения электротоком;
• клеммники ваго позволяют осуществить скрепление всех проводов между собой, они отличаются простотой использования и быстрым подключением до пяти проводов;
• с целью вашей безопасности, перед тем как приступать к работе, позаботьтесь о выключении электричества;
• при отсутствии цветовой маркировки проводов определить вводную и нулевую фазы поможет индикатор, при наличии света лампочки провод фазный, в противном случае — нулевой;
• при использовании светильника с металлическим корпусом, побеспокойтесь об обязательном подсоединении заземления, во избежание токоутечек.

Пятирожковая люстра на двойной выключатель — инструкция по подключению:

1. Выделите для себя общий провод, который выходит из люстры. Это следует провести перед установкой люстры на потолок. Предварительно разбирается люстра и определяется провод, который подсоединен ко всем общим контактам и патронам. Произведите пометку данного кабеля изолентой. Далее соберите люстру и повесьте на потолок.

2. На потолке также присутствует провод общего назначения. Для того, чтобы его найти, следует включить выключатель (если он двухклавишный, то включаются обе клавиши) с помощью индикатора проверьте все провода. Кабель, на котором напряжение отсутствует и есть общим. При работе с индикатором не разрешается касаться никаких тонковедущих частей.

3. После выключения электричества пометьте данный провод изолентой. При подключении люстры общий провод потолка соединяется с ранее отмеченным общим проводом люстры. Все провода, которые остались после этого соедините со свободными контактами клеммика. Учтите, что при этом не должно возникнуть короткого замыкания.

4. Проверьте прочность фиксации люстры на потолке. Установите лампочки такой мощности, которая указанна в инструкции. Включите электроснабжение в помещении, и проверьте работоспособность устройства.

5. Одна клавиша должна включать две лампочки, а вторая — три. При получении неудовлетворительного результата — отключите электричество и подсоедините провода в другом порядке.

Подключение трехламповой люстры к двухклавишному выключателю

Перед выполнением данной операции определитесь с назначением клавиш: какая из них будет отвечать за включение двух ламп, а какая — одной. От этого зависит удобство использования выключателя.

Как правило, на потолке имеется три кабеля, или один провод, имеющий три жилы. Некоторые новостройки имеют сразу четыре кабеля. Четвертый провод отвечает за заземление. Они имеет желто-зеленую окраску. Для проверки остальных проводов используйте индикатор. Найдите провод с нулевым напряжением, а остальные будут фазными. При этом, не забудьте включить выключатель.

Люстра также имеет провода, при наличии заземления, оно подключается к такому же проводу, расположенному на люстре. Их окраска должна совпадать.

Современные модели люстр характеризуются наличием только проводов, соединения которых спрятаны во внутренней части устройства. Один из проводов имеет общее нулевое назначение, а остальные — фазные.

Если модель люстры имеет три лампы, то две из них будут включаться с помощью одной клавиши, а одна — другой.

Нулевой провод люстры соединяется с заранее определенным нулевым проводом от электросети. Каждый фазный провод, находящийся на потолке, подключен к выключателю. Они подсоединяются к фазным проводам, идущим от люстры.

После проведения подключения, включите электричество и проверьте люстру на работоспособность. При необходимости изменения параметров выключателя, поменяйте местами провода, которые отвечают за включение двух или одной из лампочек.

Если включить сразу две клавиши, то загораются все лампочки. Учтите, что все провода поддаются проверка на присутствие в них напряжения. Даже провод, отвечающий за заземление. Так как существует риск допуска ошибки монтажниками, в процессе подключения электросети. Во избежание возникновения неприятных ситуаций, связанных с риском здоровья, человека, выполняющего работы, лучше произвести проверку всех проводов.

Кроме того, при наличии инструкции к люстре, сначала следует с ней ознакомиться.

Как подсоединить выключатель к люстре: рекомендации по выбору люстры

Люстра — довольно важный предмет интерьера от которого напрямую зависит его атмосфера. Правильно подобранное освещение способно сделать интерьер как мягким, так и холодным как тусклым, так и ярким.

Первый критерий выбора люстры подразумевает определение типа данного устройства. В стилистическом плане выделяют люстры классические, модернистические, натуралистические, люстры в стиле хай-тэк, кантри и т.д.

В соотношении с материалом, из которого сделанная люстра они бывают:

• металлическими;
• пластиковыми;
• хрустальными;
• стеклянными;
• комбинированными.

Кроме того люстры различаются по форме, они бывают:

• круглыми;
• полукруглыми;
• квадратными;
• прямоугольными;
• цилиндрическими.

Выбор того или иного типа люстры зависит от общего стиля помещения и отделочных материалов, которые используются в процессе его оформления.

Люстра должна гармонично вписываться в интерьер, для этого следует сопоставить ее размер с площадью комнаты, в которой она будет установлена. Слишком большая люстра сделает атмосферу перегруженной, а маленькая — обеспечит недостаточное количество света и помещение будет казаться тусклым.

От количества плафоном и лампочек зависит мощность люстры. Стандартная люстра состоит из одного, трех или пяти плафонов. Кроме того, главной функцией люстры выступает не только эстетичность и привлекательность внешнего вида, но и практичность ее использования.

Кроме того, процедура выбора люстры зависит от назначения комнаты, в которой будет производиться ее установка.

Люстра в гостиную должна быть шикарной, большой, привлекательной — для этой комнаты лучше всего подойдет люстра, выполненная в классическом стиле.

Потолочный вид люстры как нельзя лучше подойдет для комнаты, в которой живут дети. Она более безопасна и удобна.

Водоустойчивую люстру необходимо устанавливать в ванной комнате. Кроме того, она должна иметь закрытый плафон, чтобы избежать попадания воды на электропроводку.

Люстра для спальни должна наполнять помещение уютом, теплотой и комфортом. Не следует останавливаться на ярких и слишком мощных осветительных приборах. Лучше кроме люстры, установить на стену бра или дополнительный светильник.

Потолочные светильники также подходят для кухни. Так как в этом помещении требуется много места.

strport.ru

Схема подключения люстры через одноклавишный выключатель

Если на потолке и подключаемом светильнике есть по два провода, процесс подсоединения самый простой. Провода попарно соединяются, последовательность в этом случае не имеет значения.

На рисунке ниже представлена схема подключения люстры через одноклавишный выключатель. Рассмотрим схему более детально. Как видно из рисунка светильник состоит из одной лампы, подключение в этом случае производится таким образом: питающий нулевой провод (синий) в распределительной коробке подключается сразу же к нулевому проводу люстры.

Фазный провод (коричневый) сначала от источника питания в распределительной коробке подключается к выключателю, затем от выключателя к фазному проводу люстры.

Соединение лучше всего производить с помощью винтовых клеммных зажимов. В крайнем случае, можно тщательно скрутить провода пассатижами и изолировать специальными колпачками.

Применение ПВХ ленты нежелательно, так как она со временем высыхает, и качество изоляции снижается. В некоторых конструкциях светильников предварительное объединение ламп не выполняется, и из вертикальной трубки выходят пары проводов от каждой лампы отдельно.

Если светильник состоит не из одной лампы, а из нескольких (например из трех), подключение в этом случае также не составляет особых трудностей: все нулевые провода в люстре соединяются между собой и подключаются к нулевому проводу сети.

Все фазные провода также соединяются между собой и подключаются фазному проводу который пришел от выключателя.

При подключении нужно скрутить между собой провода одного цвета. Полученные скрутки подсоединяют к проводам, идущим через потолок к одноклавишному выключателю, выше описанным способом.

electricvdome.ru

www.pmsr.ru

как подключить люстру на два выключателя по электросхеме, соблюдая безопасность

Без освещения специальной аппаратурой не обходится ни один дом или квартира.

Светильники устанавливают в новых жилищах, меняют устаревшие модели после ремонта помещений.

В любом случае потребуются электротехнические знания в чтении схем, чтобы выяснить, как подключить люстру на два выключателя.

Подготовительный этап

Люстра в интерьере кухни

Любая работа, связанная с ремонтом, установкой устаревших моделей электроприборов, начинается с подготовки места в помещениях, подбора необходимых инструментов, чтобы никакая мелочь не помешала в ходе их проведения.

Если хозяин определился с выбором нужного светильника в данной комнате нужно правильно провести её монтаж.

Для этого пригодятся инструменты и приспособления в виде:

• стремянки
• пассатижей специальных, у них изолированы ручки
• индикатора для определения подключения или отсутствия напряжения в сети
• тонкой отвертки
• монтажного блока, с его помощью соединяют провода
• кусачек, чтобы разрезать проводник

Перед началом электромонтажных действий в обязательном порядке нужно отключить электропитание. В квартирах достаточно повернуть в щитке выключатель, в частном доме понадобится вывернуть пробки возле электросчетчика.

Если проводится демонтаж старой люстры, понадобится индикатор, чтобы проверить, правильно ли выполнено отключение и напряжение не поступает к питающим проводам светильника. Такую процедуру выполняют даже опытные специалисты, понимая тяжесть последствий от электрических разрядов тока.

При демонтаже понадобится снять декоративную пластиковую заглушку, при этом виден выходящий из неё провод, по нему поступало питание к лампам, а также крепёжный элемент. С помощью крюка был подвешен к потолку осветительный прибор.

Теперь пригодятся кусачки, ими перерезают жилы и снимают устаревший прибор. Из потолка удаляют элементы, принадлежащие этому светильнику — держатель, декоративную пластину, примеряют по размерам новую. Возможно, обнаружится неприглядный вид от отверстия, его понадобится спрятать новой декорацией, переместить в другом направлении установку новых крепежных элементов, так чтобы закрыть дыру, если не хватит пластика, то можно выступающие щели аккуратно заделать штукатуркой.

Знакомство с элементами питания

Дальше электрик разбирается с предназначением каждого провода свисающего с потолочной поверхности, определяет фазы и нуль. Провода разводят в противоположные направления, чтобы исключить их касания.

Схема подключения к двум выключателям

Для этого включают электропитание и выясняют:

• фазу, работающую с первой клавишей выключателя
• к какому проводу подключена вторая кнопка
• нейтральный провод

Затем нажать на регистр присоединить поочередно к проводам индикатор пока он не укажет, что эта клавиша взаимодействует с проводом и является одной из фаз. Таким же методом выясняют, какой проводник относится к нулю и второй фазе.

Осветительный прибор и его проводники

Специалисты считают самым простым разрешением задачи, как подключить люстру на два выключателя с двумя проводами.

Для этого понадобится выбрать один из приемлемых вариантов:

• Соединить фазные провода,свисающие из потолка и прикрутить к ним одну из жил принадлежащую люстре. Светильник будет выполнять свою функцию при нажиме на любую кнопку, но чтобы отключить свет нажать придется на обе.
• Провести соединение проводника от светильника и одной фазы, другую обмотать изоляционной лентой.

В этом случае рабочим будет один элемент выключателя, одной кнопкой можно будет регулировать освещение комнаты.

Подключение светильника

Немного сложнее проходит процедура, как подключить люстру на два выключателя с 4 проводами. Проводкой предусмотрены выход проводов из потолка в количестве трех штук из потолочного отверстия, а четвертый служит заземляющим элементом, чтобы подключить светильник классического варианта, в нем обычно всего 4 лампы, он должен тоже обладать таким проводником иначе заземление не будет использовано по своему предназначению.

Существуют схемы подключения, в которых лампы будут светить с поочередным включением, к примеру, 1 к 3 предусматривает свечение одного или сразу трёх источников. Во втором примере рассматривается освещение помещения двумя лампами, в то время как остальные выключены.

Хозяин сам распределяет, с какой схемой лучше определиться, выбирая наиболее экономичный вариант или эффективность освещенности комнат. После определения фазности отделяют желто-зелёные провода от потолка и светильника и скручивают их.

Четыре провода

По одному цвету отделяют провода в люстре и собирают в жгуты, один из них будет подключен к нулю, другие скрутки распределены по остальным жилам.

В современных люстрах производителем разделены проводники на контактное подключение по специальным группам.

В них видны фазы и нуль, специалисту проводящему монтаж не нужно самостоятельно метить провода, и собирать в группу.

Предстоит только взять фазный вывод светильника и присоединить к клемме выключателя, который подключен к питанию.

 Согласно технологии действия состоят из следующих пунктов:

• мастер разбирается с предназначением проводов
• крепит крюк на потолке
• вешает светильник на крепежный элемент, надежно фиксирует

Затем выполняются электромонтажные действия с подключением осветительного прибора:

• нулевой проводник потолочный скручивают с нулем от люстры
• если нет нуля на светильнике, тогда отсоединяют от световых источников по одной жиле и подсоединяют их с нулевым выводом
• фазы на потолке соединяются с фазными проводами осветительного прибора, предварительно сгруппированным секционно, по выбранной схеме, выполняющей функцию порядка освещения помещения

Следует учесть, что провода из разных материалов нельзя соединять между собой. Чтобы избежать проблем, применяются приспособления со специальными клеммными колодками. С их помощью проводится фиксация проводников зажимом винтами с обеих сторон, исключается прямое контактирование деталей.

Изоляцию концов нужно выполнять только предусмотренной для этой процедуры лентой. Декоративную пластину, закрывающую на потолке электропроводку, электрики устанавливают после проверки работоспособности люстры, правильного свечения всех ламп методом нажатия той или иной клавиши на выключателе.

О том, как подключить люстру на двухклавишный выключатель — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

Подключение люстры к двойному выключателю и ее схема при подсоединении совместно с вентилятором

Подключение двойного выключателя к люстре

После покупки товара необходимо его установить и подключить. Если речь идет об обычном соединении, то там все просто. В некоторых случаях подключение светильника – целая наука, которую мы по порядку попытаемся объяснить.

Выключатели могут быть:

• Одноклавишными;
• Двухклавишными;
• Трехклавишными;
• Четырехклавишными.

Рассмотрим для начала подключение светильника с двухклавишным выключателем. Такой выключатель обеспечивает включение света в двух разных местах. Соединять проводку от патронов в такой системе необходимо параллельно, несмотря на их количество. При желании в подключении двухклавишного выключателя к люстре можно установить перемычку между поводами. Схемы подключения обычной люстры и вариант с вентилятором приведены ниже.

Подсоединение трехрожковой люстры, с 4 лампами или пятирожковой происходит по тому же принципу: вам следует определить общий провод, выходящий из потолка с помощью индикатора фазы, подсоединить к нему по одному проводу из пар от патрона. Два провода из потолка соединяются с оставшимися проводами из пары. Подключение светодиодного светильника происходит по одному и тому же принципу, отличается процесс только количеством проводов, видео подключения можно посмотреть тут.

Видео: как правильно подключить люстру к одноклавишному выключателю

На самом деле, чтобы правильно установить дома осветительный прибор, не нужно звонить электрику или идти за помощью к соседу. Достаточно посмотреть детальное видео с пошаговой инструкцией и все станет на свои места. Однако, если у вас стоит вопрос о том, как подсоединить галогенную люстру, ознакомьтесь с основными правилами, касающимися установки светильника со светодиодами.

Подключить люстру с одноклавишным выключателем довольно просто, достаточно лишь соединить два провода попарно – нулевой к нулевому, фазный к фазному. Здесь не должно возникнуть вопросов, потому что электрическая схема подключения, в этом случае, проста.

Подключение люстры на два выключателя. Как подключить два светильника?

При установке светодиодных светильников к одинарному выключателю все соединения необходимо производить параллельно. Кроме этого, нулевые провода должны подключаться к общему нулевому проводу потолка. Подсоединение люстры на двойной выключатель имеет тот же принцип, его можно подробно изучить на специальной электрической схеме. Сам процесс довольно-таки удобный и не требует дополнительных знаний, однако всегда помните о своей безопасности.

Для того чтобы детально ознакомится с тем, как подсоединить диммер к светильнику, пятирожковую, трехрожковую или 5 рожковую люстру на два выключателя, советуем просмотреть специальное видео, где на практике изложена вся, интересующая вас, информация.

Не забывайте, что при любом подключении, будь то галогенная люстра, на 2 выключателя, с 6 лампами или на ниву, вы всегда должны помнить о технике безопасности. В обязательном порядке, временно прекратите подачу тока в квартиру и работайте в резиновых перчатках.

Для того, чтобы подсоединить светильник к двухклавишному выключателю необходимо использовать отдельные распределительные коробки, неважно будь это подсоединение трехрожковой, светодиодной или пятирожковой люстры.

Установка светильника с 5 лампами происходит параллельным соединением проводов каждого рожка. Если вы приобрели китайскую люстру, то стандарты ее установки могут отличаться так же, как и качество самого товара. Просмотрев видео урок, вы ознакомитесь с тем, как подключить китайскую, галогеновую и диодную люстру. Кроме этого, вам подробно расскажут, как ее правильно подсоединить и повесить.

Следуя всем указанным инструкциям и правилам, подключение пройдет быстро и без каких-либо проблем. Но, если вы все же не уверены в своих силах, обратитесь за помощью к профессионалам, ведь от этого может зависеть ваша жизнь.

ogodom.ru

Подключение люстры к двойному выключателю

Люстра представляет собой светильник, закреплённый на потолке. Для равномерного освещения она обычно крепится по центру комнаты. Сегодня производители предлагают люстры с разным количеством ламп, например с тремя или пятью. Для подключения таких люстр часто используется двойной (двухклавишный) выключатель. Благодаря подключению к двойному выключателю появляется возможность регулировать освещённость в комнате. Т.е. можно отдельно включать первую и вторую группу ламп, или же включать обе группы одновременно.

Общая схема подключения к двойному выключателю выглядит следующим образом: в соединительную коробку подводятся фазный и нулевой провода, проложенные обычно от общего щитка с автоматами. От соединительной коробки нулевой провод идёт к люстре напрямую, а фазный провод – на общий контакт двойного выключателя. Из выключателя выходят два провода на люстру.

По новым требованиям кроме фазного и нулевого провода, должен использоваться защитный PE-проводник («земля»), необходимый для заземления металлических корпусов электрической техники.

Подключение люстры может выполняться полностью с нуля, или при наличии уже проложенной проводки, установленной соединительной коробки и выключателя.

Подготовка

Подключение с нуля предусматривает несколько этапов электромонтажных работ. Для начала выбирается место для монтажа соединительной коробки. Соединительная (переходная) коробка должна находиться в верхней части стены возле потолка. Форму коробки можно выбрать круглую или квадратную. Затем выбирается место под двойной выключатель. Его желательно располагать в самой комнате прямо на входе. Что касается люстры, то она вешается на специальный крючок в центральной части потолка.

Монтаж проводки

После того, как определены места под коробку и выключатель, подготавливается трасса для прокладки проводов. Выполняется штробление в стене и в потолочной плите от соединительной коробки до выключателя и до люстры. Также выполняется штробление от общего щитка до соединительной коробки.

После работ по штроблению монтируется соединительная коробка. Затем укладываются провода по всей трассе. От общего щитка в соединительную коробку идут три провода (общий ноль, общая фаза и общая «земля»). Далее от коробки прокладывается ноль и «земля» напрямую к люстре, а фазный провод подводится на место, где будет установлен двойной выключатель. От двойного выключателя должны выходить два фазных провода, которые идут сначала в соединительную коробку, а затем от коробки к люстре (на две группы ламп).

Подключение выключателя

После прокладки проводов подключается двойной выключатель. Фазный провод от коробки подключается на общий контакт двойного выключателя. Два отходящих провода, идущих через коробку на люстру, подключаются к выходным контактам выключателя. Следует отметить, что функция комнатного выключателя – это разрыв фазы. Ни в коем случае нельзя подключать на выключатель ноль.

Подключение люстры

Для того, чтобы подключить люстру, сначала необходимо все её лампы условно разделить на группы. Например, если в люстре три лампы, то первая группа будет с одной лампой, а вторая – с двумя. Если люстра с пятью лампами, то существует два варианта разделения на группы.

• Первый способ (наиболее часто применяемый) – первая группа с двумя лампами, вторая группа с тремя.
• Второй способ – первая группа с одной лампой, вторая группа с четырьмя. Выбрать можно любой вариант по желанию.

После разделения ламп на группы, выполняется подключение в самой люстре. Для начала следует отметить один нюанс подключения проводов в патронах для ламп. Фазный провод необходимо подключать к центральному контакту патрона, а нулевой провод подключается к боковому контакту. Затем все нулевые провода со всех патронов люстры соединяются вместе и подключаются к нулевому проводу, подведённому от соединительной коробки.

Что касается фазных проводов, то отдельные группы подключаются отдельно друг от друга. Т.е. фазные провода, выходящие из патронов первой группы, соединяются между собой, а фазы из патронов второй группы тоже соединяются между собой, но отдельно от фазных проводов первой группы. Затем соединённые фазы первой и второй групп люстры соединяются с фазными проводами двойного выключателя, идущими через соединительную коробку. Первая группа к одному проводу, вторая – к другому проводу от выключателя.

Если в люстре предусмотрено заземление, то защитный PE-провод от коробки необходимо подключить на специальный контакт для заземления.

Подключение в распределительной коробке

После подключения и соединения проводов в люстре и выключателе, выполняется соединение всех проводов в соединительной коробке. Общий ноль от щитка соединяется с нулевым проводом, идущим на люстру, защитный PE-проводник соединяется с «землёй», идущей также на люстру. Общая фаза от щитка соединяется с фазным проводом на выключатель. Выходящие провода от выключателя соединяются с фазными проводами, идущими на каждую группу люстры.

Последний этап – это подключение общего нуля, фазы и «земли» в щитке. Фаза подключается на автоматический выключатель, ноль – на нулевую клемму, PE-проводник – на шину заземления. После этого подаётся напряжение включением автоматического выключателя, а затем включается двойной выключатель и проверяется наличие света.

Очень часто бывает, что на старое место необходимо подключить новую люстру. В этом случае уже установлен двойной выключатель, под потолком находится соединительная коробка, провода уже проложены и для подключения люстры достаточно определить, где какой провод.

• Самый простой способ – это развести все выходящие из потолка провода в разные стороны и включить обе клавиши двойного выключателя. С помощью индикатора определить, на каких проводах есть напряжение. Провод, на котором напряжения не будет – это ноль, остальные два – это фазы.
• Второй способ – это прозванивание всех проводов. Для этого придётся разбирать сам выключатель, а иногда и вскрывать соединительную коробку.

Подключение люстры и двойного выключателя необходимо выполнять только при отключенном напряжении.

aquagroup.ru

Как подключить люстру с 2 лампами к выключателю с 2 клавишами

Тема подключения люстры к двухклавишному выключателю особенно волнует хозяина квартиры после приобретения нового светильника, ведь от красоты изделия способ подключения не меняется. Все нормативы, которые необходимо знать для установки люстры, полностью зависят от ее конструкции. Научившись подсоединять простые светильники, можно будет легко понять, как подключить люстру с пультом. По правилам настройка управления происходит после того, как светильник подключен.

Электричество с напряжением 220 Вольт опасно для жизни человека. Если знаний в области электрики недостаточно, то для подключения желательно пригласить специалиста, имеющего допуск для работы с электрическими сетями.

Если необходимо произвести подключение своими руками, тогда перед началом монтажа необходимо выяснить параметры, которые в дальнейшем помогут избежать грубых ошибок. Кроме подробных инструкций, стоит изучить видео, где монтаж люстры проводит опытный мастер.

Основные параметры

Прежде всего, стоит определить, какой тип освещения у люстры, он зависит от осветительного элемента. В современных светильниках применяются:

• лампы накаливания:
• люминесцентные лампы;
• светодиоды.

По количеству проводов все люстры разделяют на несколько типов:

• светильник с двумя проводами;
• люстра с тремя проводами;
• осветительный прибор с четырьмя проводами;
• люстра с пультом ДУ.

Кроме того, важно определить количество проводов, идущих между выключателем и люстрой. В жилых помещениях в коробке выключателя бывает 2, 3 или 4 провода.

Установка люстры на потолке

Перед установкой надо оценить степень новизны проводки. Зачастую на электропроводку в доме никто не обращает внимания, пока не приходит время установки новой люстры. И только когда старый светильник снят, становится ясно, что вместе с новой люстрой придется поменять и проводку.

Электропроводка

Начнем с электропроводки, так как от ее вида, материала изготовления, количества жил в кабеле зависит, насколько быстро и грамотно возможно провести подключение. В старых домах между выключателем и люстрой прокладывали 2 провода одинакового цвета. С подключением в такую сеть проблем не возникало.

В современных домах используют 3-4 провода разного цвета. Чтобы не запутаться с цветовой маркировкой проводки, рассмотрим их назначение по цветам:

• желто-зеленого цвета – провод заземления: служит для заземления люстры, у некоторых производителей для таких проводов используют чисто желтый или зеленый цвет;
• провод синего цвета – нулевой;
• черный, белый, красный, серый, коричневый, оранжевый, фиолетовый, розовый, бирюзовый – фазный провод.

Люстра с 2 проводами

Рассмотрим первый вариант – подключение люстры с 2 лампами и 2 проводами к выключателю с двумя клавишами, когда между выключателем и люстрой находятся 2 провода. В этом случае попеременно подключать одну или 2 лампы не получится, потому что число проводов рассчитано на прямое подключение люстры к сети без вариантов. В этой ситуации можно не использовать устройство с несколькими клавишами. Если нет надобности менять его на одноклавишный, можно оставить все как есть и установить люстру. Общая схема установки не отличается от принципа подключения люстры с одним рожком.

Схема подключения люстры с 2 лампами и 2 проводами к выключателю с 2 клавишами

Схему проводки с 2 кабелями можно найти в старых домах, когда третий провод для регулировки уровня освещенности еще не применялся. Сегодня во всех новых жилых помещениях используют три провода.

Люстры, где используются 2 лампы без возможности включать их попеременно, в настоящее время промышленностью выпускаются очень редко. Поэтому такой вариант установки освещения возникает, если нужно поменять местами светильники в старом доме. Если же такую люстру предлагают в магазине, то надо задуматься: целесообразно или нет данное приобретение. Возможно, лучше выбрать модель, где освещение регулируется.

Переходим к самой установке. Сначала проводим подключение на люстре.

Действия следующие:

1. Выключаем с помощью автомата освещение в выбранной комнате.
2. Зачищаем на 2-3 мм провода, то есть снимаем с него изоляцию.
3. Разводим провода в разные стороны, чтобы их концы не соприкасались.
4. Убираем руки от проводов и подключаем напряжение.
5. Теперь касаемся индикаторной отверткой провода, одновременно держа один палец на металлической части рукоятки.
6. Если индикаторная лампочка загорелась, то перед нами фаза, нет – ноль.
7. Теперь надо запомнить расположение проводов и выключить ток в комнате.
8. Чтобы не забыть, где какой провод расположен, стоит сделать пометку маркером. Обычно первую фазу обозначают «1», а нулевую – «0».
9. Соединить на люстре нулевой провод с синим, а с фазным проводом на люстре.
10. Заизолировать места соединения.

Перейдем к выключателю. Теперь надо:

1. Соединить фазный провод, находящийся между выключателем и распределительной коробкой, с его общим контактом.
2. Соединить фазный провод выключателя, идущий от люстры с одним из нормально разомкнутых контактов к выключателю.
3. Второй контакт в данном случае можно не использовать. Установить рамку с выключателем на место.
4. Включить напряжение.
5. Проверить работоспособность.

На этом работы по установке люстры окончены. Можно посмотреть подробные мастер-классы на видео, которых много в интернете.

Во время тестирования и определения фазы в проводах ни в коем случае нельзя касаться руками оголенной части провода, соединять провода вместе, а также трогать отвертку в рабочей части. Все эти действия могут привести к удару током, а напряжение в сети является опасным для жизни. По этой же причине нельзя приступать к соединению проводов пока полностью не убедитесь в том, что напряжение отключено.

Согласно технике безопасности через выключатель проходит только фазный проводник, потому что нулевой не участвует в разрыве цепи.

Люстра с 3 проводами

Рассмотрим второй вариант – подключение люстры с тремя проводами к выключателю с двумя клавишами. От выключателя до люстры идут 3 провода. Этот способ подключения является самым распространенным.

Схема подключения с тремя проводами

Подключение выполняется следующим образом:

• Определить фазный провод с помощью индикаторной отвертки, пометить его.
• Обесточить сеть.
• Подсоединить синий нулевой провод на люстре с нулевым проводом электропроводки. Произвести изоляцию.
• Оставшиеся два провода из светильника и 2 провода из щитка соответственно скрутить попарно между собой, собирая в каждую скрутку по одному проводу из люстры и распределительного щитка.

Теперь переходим к выключателю:

• Включаем напряжение и находим фазный провод, идущий из распределительной коробки к выключателю. Для этого тоже используем индикаторную отвертку.
• Обесточиваем помещение.
• Фазный провод, расположенный между распределительной коробкой и выключателем, соединяем с общим контактом к выключателю.
• Два оставшихся провода присоединяем по одному к каждому разомкнутому контакту двухклавишного выключателя.
• Далее следует установить двухклавишный выключатель на место, включить сеть, проверить работу люстры.

<a href=”https://jelectro.ru/vyklyuchateli/lyustry-dvojjnomu-vyklyuchatelyu.html”>Схема подключения пятирожковой люстры к двухклавишному выключателю</a>

Люстра с 3 проводами и цветовой маркировкой

Рассмотрим третий вариант – подключение люстры с двумя лампами и тремя проводами к двухклавишному выключателю при наличии цветовой маркировки проводов.

Тут сразу можно начинать с отключения напряжения, потом стоит подсоединить синий нулевой провод люстры к синему проводу электропроводки. Два оставшихся провода соединить соответственно по цветам. На выключателе фазный провод (смотри цветовую маркировку выше) соединить с общим контактом. Остальные два провода подключить к оставшимся контактам выключателя. Установить все по местам, включить напряжение, проверить.

В любом из вариантов подключения нельзя забывать об изоляции провода. Оголенные части разных проводов ни в коем случае не должны соприкасаться друг с другом. Более того оголенных частей проводки после установки люстры просто не должно остаться, все места скруток нужно надежно защитить. Для этого проще всего использовать полиэтиленовые клеммники.

Необходимость изоляции проводов

Соединение проводов клеммником происходит через латунную гильзу с 2 винтами, находящуюся внутри. В такой клеммник с двух сторон помещаются и закручиваются провода. При этом все оголенные части остаются изолированными, и для скручивания, а значит, не потребуется зачищать большую поверхность провода.

Аналогично производится подключение, если из каждого рожка светильника идет по три провода. Здесь все синие провода скручивают вместе, а оставшиеся распределяют как удобно. Схема подключения хорошо видна на 4 рисунке.

Схема подключения по 3 провода из каждого рожка

Электропроводка для люстры на 4 провода

Четвертый вариант – люстра с двумя лампами и четырьмя проводами, проводка на четыре провода. Выполняем все как в предыдущем пункте. Дополнительно к выполненным действиям нужно соединить желто-зеленый провод люстры с соответствующим проводом электропроводки. То же самое применить к выключателю.

Светильник с пультом управления

Обычно много задают вопросов о том, как подключить люстру с пультом, ведь такие светильники часто используются в квартирах. Люстра с пультом управления подсоединяется к проводам как обычно. Поэтому вначале надо соединить провода в люстре с проводами проводки, выбирая один из вышеперечисленных вариантов.

Здесь не имеет значения, какой именно установлен выключатель. Для управления люстрой с пультом нужно, чтобы люстра всегда находилась под напряжением. Поэтому выключатели вместе с пультом управления не используется.

Можно соединить провода между распределительной коробкой и выключателем напрямую или же оставить клавиши как есть. Но тогда придется постоянно пользоваться выключателем для подачи напряжения и уже потом брать пульт управления или все время держать выключатель включенным.

Иногда вместе с пультом управления в комплекте идет вентилятор. Для отдельного применения люстры и вентилятора используются разные клавиши выключателя. Схема управления и проводки будет такой.

Схема проводки для люстры с вентилятором

Подключение. Видео

О том, как подключить люстру к выключателю самостоятельно и что для этого потребуется, расскажет видео ниже.

Таким образом, для установки люстры с 3 рожками используется один и тот же алгоритм. Сначала определяется предназначение каждого провода, затем обесточивается помещений, подключается осветительный прибор и устанавливается выключатель. Все эти операции производятся со строгим соблюдением техники безопасности.



Оцените статью:

elquanta.ru
