Потолочная трехрожковая люстра: подключение своими руками

Освещение в жилом помещении – важная и неотъемлемая часть технического оснащения жилого пространства. Работы по проводке электричества и обустройству освещения всегда выполняются в первую очередь.

Для создания освещения в доме или квартире используется различная светотехника: светильники встраиваемые, точечные, обычные, торшеры, бра и, разумеется – красивые и невероятно эффектные люстры. Люстра способна не только создать нужный уровень освещения в комнате, но и придать ее интерьеру шарма и уникальности. Потолочные люстры бывают разных типов и видов, с разным количеством светильников. В данной статье мы расскажем вам все о том, как подключить трехрожковую люстру.

Что нужно знать о подключении осветительного прибора

Если вы никогда раньше не подключали никакую светотехнику своими руками, вам может показаться, что работа эта невероятно сложна и по силам исключительно профессиональному электрику. Однако на деле в подключении прибора нет особенных трудностей, нужно лишь учесть некоторые нюансы и внимательно изучить инструкцию.

Схема трехрожковой люстры (фото) легко запоминается, и при подключении прибора не будет иметь значения ни форма люстры, ни вид ламп в технике, ни тип выключателя, который вы выберете. Куда важнее соблюдать последовательность работ в процессе подключения и следовать всем указаниям в инструкции к прибору.

Давайте ознакомимся со всеми этапами подключения светотехники детально.

Этап первый: внимательно изучите прибор

Подключение трехрожковой люстры правильнее всего начать с внимательного изучения и самого светильника и инструкции к нему.

Следует знать, что для прибора вам нужно будет приобрести лампочки строго той мощности, которая указана в документации к светотехнике. Трехрожковая потолочная люстра оснащена электропроводами, способными пропускать элетроток исключительно конкретной силы. Нарушать требования по мощности ламп, указанные в инструкции крайне нежелательно, это может привести к разнообразным негативным последствиям:

1. Люстры часто имеют украшения из материалов не слишком устойчивых к сильному нагреву. Если установить в прибор лампы с большей мощностью, то элементы люстры могут начаться плавиться и светотехника утратит свой привлекательный вид;
2. Стандартная проводка люстры при установке ламп с превышенным показателем мощности может начать перегреваться, а это уже прямая опасность возникновения пожара. Кроме того, известны ситуации, в которых из-за неправильной установки ламп начинала нагреваться и плавиться потолочная плитка!

А потому, если вы видите, что в люстру можно вставлять лампы определенной мощности, которая вас не устраивает, вам предварительно придется поменять провода в светотехнике, а также предпринять дополнительные меры безопасности. Нужно убедиться, что на приборе декоративные элементы имеют хорошую устойчивость к постоянному нагреву, а также постараться закрепить прибор на расстоянии от потолка не меньше чем в тридцать-пятьдесят сантиметров.

Этап второй: процесс подключения

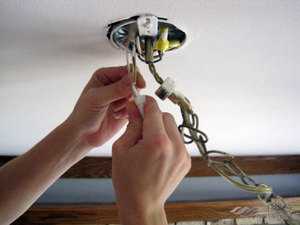

Процесс подключения светотехники обычно начинают с демонтажа старого осветительного прибора. Внимание! Конкретную инструкцию по данному виду работ дать невозможно, потому что демонтаж старого светильника проводится исходя из типа прибора. Общим для всех разновидностей светотехники будет только одно: вам будет нужно отключить технику от проводки. Прежде чем отсоединять провода – отключите электропитание в доме, чтобы избежать несчастного случая и не пострадать от удара током.

После того, как вы справитесь с отключением проводов, вам потребуется провести тест на исправность разводки, торчащей с потолка. Обратите внимание на концы проводов: при неправильном или неплотном соединении они могли обгореть. В этом случае, вы должны концы проводов аккуратно зачистить.

Проводите работы по зачистке проводов максимально осторожно. Если проводки подвергались сильному нагреву – они могли истончиться и стать хрупкими. При неаккуратном обращении такой провод может легко обломиться и нарастить его до нужной длины будет сложно (а иной раз и невозможно в принципе!) и возникнет необходимость в замене всей электропроводки, идущей к месту расположения люстры.

Далее нужно правильно подготовить проводку люстры и подсоединить светотехнику к потолку.

Установка выключателя

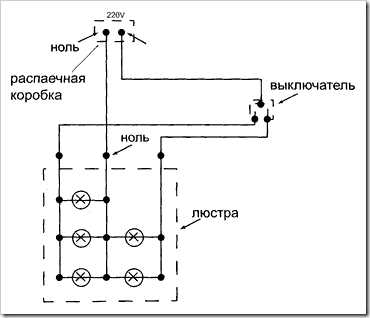

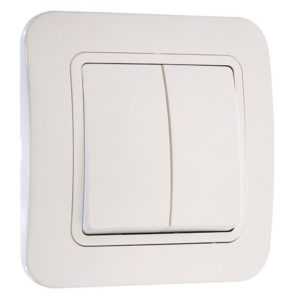

Подключение трехрожковой люстры обычно выполняется на двухклавишный выключатель (фото). В этом случае одна клавиша устройства будет зажигать две лампы в светильнике, вторая клавиша – еще одну, третью лампу.

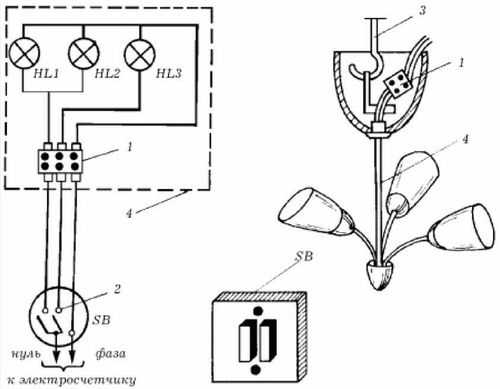

Подвесная трехрожковая люстра подсоединяется к выключателю следующим образом:

1. От рожков прибора (от каждого) будет отходить по два провода. Эти проводки цветные, поэтому можете не переживать, что запутаетесь в процессе скрутки;
2. Найдите нулевые электропровода на приборе и скрутите их между собой;
3. Далее следует отыскать электропровода фазные и также соединить их;
4. На следующем этапе нужно работать с потолочными электропроводами. Возьмите индикатор и найдите с его помощью провода фазные (два провода) и один нулевой проводок;
5. Далее скручивание проводов производится по схеме: фазу соединяют с фазой, ноль с нолем. Используйте в процессе работ клеммные зажимы, с их помощью соединение проводов можно сделать не только прочным, но и максимально безопасным. Имейте в виду, что использование зажимных клемм обязательно в том случае, если в доме электроразводка выполнена алюминиевыми кабелями, а на люстре провода имеют в основе медь;
6. Если вы решили обойтись простой скруткой – обратите внимание на качество зажатия. Плохое и слабое скручивание проводов является наиболее частой причиной для перегрева проводки и даже ее тления. Не забудьте, что после выполнения скрутки нужно позаботиться и о ее надежной изоляции. Для изоляции выбирайте качественную тканевую изоленту.

Вот собственно и все. Вам остается лишь проверить крепеж люстры и подвесить светильник на место.

Заключение

Как видите, в подключении трехрожковой люстры нет ничего сложного, но если вы мало знакомы с электрикой, работы лучше все же доверить приглашенному специалисту по электрике.

info-potolki.ru

Как подключить трехрожковую люстру. Подключение люстры к двухклавишному выключателю. Технология подключения люстры

В данной статье мы рассмотрим схему подключения люстры на одноклавишный и двухклавишный выключатель. Но понимая, что кое-кто не поймет, что изображено на схеме, я сделал фото отчет как подсоединял люстру своими руками. Читайте дальше, будет интересно.

Вот небольшое содержание статьи:

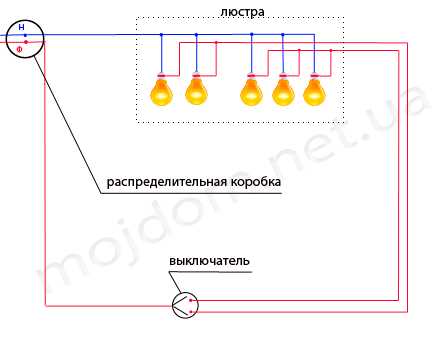

Схема подключения люстры на одноклавишный выключатель.

Перед вами изображена схема подключения люстры на одноклавишный выключатель. Где есть люстра, распределительная коробка и выключатель. А красным цветом обозначена фаза, синим — ноль. Из этой схемы видно, что ноль пошел напрямую с распределительной коробки к люстре, а фаза к люстре пошла через выключатель.

Но если вы не электрик и вам сложно разобраться с этой схемой, читайте дальше, и вам станет все понятно.

Как подключить люстру своими руками на одноклавишный выключатель

Подключение люстры на одноклавишный выключатель выполняется довольно просто. С потолка должно выходить два провода. Один из них фаза, а второй — ноль. Вот примерно так как показано на фото.

Снимаем с концов провода изоляцию. Это можно делать монтажным ножом или специальным инструментом для снятия изоляции. Если вы это делаете ножом, делайте так, чтобы не повредить жилы провода. Но не забудьте перед тем выключить напряжение.

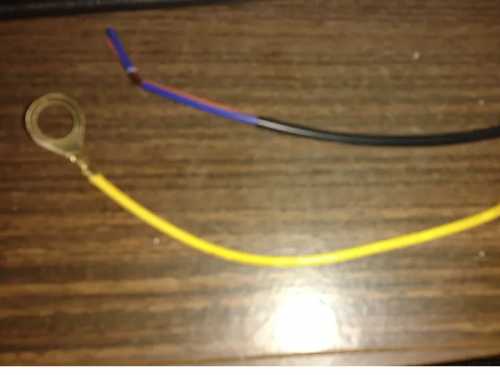

Опрессовка наконечниками концов провода. Такие наконечники продаются во всех специализированных магазинах. Отличаются между собой размерами, и это логично. Так как для провода 1,5 квадрата, нужен один наконечник, а для провода 2,5 квадрата — другой.

Опрессовка производится специальным инструментом. Если в вас его нет, можете это сделать плоскогубцами. В любом случае так будет лучше, чем без наконечников.

Но если в вас проводка сделана из монолитного провода, в таком случае опрессовывать провода вам не нужно.

Вот мне нужно подключить такую люстру на одноклавишный выключатель. Она будет находиться на кухне, и потребности в двухклавишном выключателе здесь нет.

Если вы обратили внимание, у меня люстра трех рожковая. И именно поэтому здесь шесть проводов, к каждой лампочки идет по два провода (фаза и ноль). Если в вас люстра двух рожковая, то должно быть четыре провода. И так далее.

Соединяем все провода по цвету. Должны получить две скрутки (смотри на фото).

Идем в магазин и покупаем клеммную колодку. Она нам нужна для соединения проводов. Такое соединение прослужит вам дольше обычной скрутку. Но если вы считаете, что скрутка это то, что вам нужно, то можете не использовать наконечники и клеммные колодки, а сразу скручивайте провода между собой.

Прикручиваем клеммную колодку к проводам, которые выходят из люстры. Необходимо после прикручивания проверить качество работы. Для этого нужно сильно потянуть за провода, не отсоединятся ли они. Если они держатся крепко, то приступаем к другим работам по подключении люстры.

Подсоединяем провода, которые выходят из потолка к клеммной колодке. Многие задаются вопросом, какой провод к которому подсоединить, чтобы не попутать фазу с нулем? Отвечаю, полярность в люстре, и еще во многом, не имеет значения.

И подвешиваем люстру к потолку. Это может быть разнообразное крепления. Все зависит от производителя люстры. Самым популярным креплением, в настоящее время, является пластина. Бывшие люстры крепили к потолку на крючки.

Если вы подключили люстру, а выключатель еще нет — тогда вам сюда . Здесь вы найдете подробную информацию по подключению выключателя.

Схема подключения люстры на двухклавишный выключатель

Перед вами находится схема подключения люстры на двухклавишный выключатель. Где красным обозначена фаза, а синим цветом — ноль. Из этой схемы видно, что ноль пошел сразу на люстру, а фаза на двухклавишный выключатель. А после выключателя пошел кабель с двумя проводами. Один провод пошел на одну группу лампочек, а второй провод на вторую группу лампочек. А ноль в двух групп лампочек общий. Я считаю, что по этой схеме уже все понятно. Идем дальше.

Как подключить люстру своими руками на двухклавишный выключатель

Подключить люстру на одноклавишный выключатель намного легче, чем на двухклавишный. Так как в первом случае все просто, необходимо соединить два провода с другими двумя. А в этом случае необходимо знать, что с чем соединять. Но и здесь нет ничего сложного — разберемся.

С потолка должно выходить три провода на люстру.

Как мы уже поняли из схемы у нас на люстру должно идти один ноль и две фазы. Ноль идет сразу с распределительной коробки, а две фазы идут с выключателя, где каждая клавиша отвечает за одну фазу, тем самым управляет одной из двух групп лампочек.

Первым шагом определяем, где фаза, а где ноль. Для этого необходимо включить две клавиши на выключателе, если он не установлен, установите. А если вы не знает

electriclub.ru

виды и способы подсоединения к сети. Подключение двухконтурной люстры к электросети с двумя и тремя проводами

Из данной статьи вы узнаете, какое сечение проводов необходимо для подключения к люстре, как прозвонить и определить фазы на потолке: ищем провод заземления, ищем фазы и ноль, обозначение проводов люстры.

Как подключить люстру простым способом, правила соединения проводов, подключение люстры на 2,3,4,5, 6 к одинарному и двойному выключателю и много других вопросов.

Конструктивные особенности люстры

В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.

Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.

Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.

Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.

Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.

А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.

Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.

А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.

Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.

Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

Что учитывается перед проведением работ?

Сразу определим несколько ключевых моментов, которые обязательно следует учитывать:

И еще – одно дело просто снять старый осветительный прибор и вместо него подключить новый, и совсем другое – полностью создать линию питания освещения, включающую от распределительного щита, установку выключателей, распределительных коробок и осветительных приборов с последующим соединением их в одну сеть.

Углубляться в особенности самостоятельной укладки ветви питания люстры не будем, поскольку больше интересует только способы подключения осветительных элементов, хотя некоторые моменты, касающиеся проводки затрагиваться будут.

Полезная информация

Сразу укажем некоторые особенности, которые могут помочь:

• Разрыв цепи выключателем проводиться только по фазной линии, а нулевая жила и заземляющая (если есть) идут напрямую на потребителя;
• Для каждой ветки на выходе их выключателя прокладывается свой фазный провод (Разделение его происходит в самом выключателе. У одноклавишного выключателя на выходе одна фазная жила, у двухклавишного – две, трехклавишного – три). Это влияет на используемый провод, ведущий от выключателя;
• На клеммных колодках люстр можно найти обозначение выводов, что облегчает подключение (маркировка «L» указывает, что вывод фазный, «N» — нулевой, «РЕ» — заземление).

Теперь непосредственно, как же подключить люстру к выключателю.

Предположим, что линия сделана заранее, выключатель на месте, а из потолка торчат 2 или 3 провода (причем третий провод – «земля).

В общем, схема подключения самая простая – «одноклавишный выключатель – 1 осветительный прибор».

Если люстра – безрожковая (с 1 лампой) то способ подключения вообще не отличается от запитки простой лампочки.

Также в значительной мере подключение люстры на одну или несколько лампочек упрощает .

Одноклавишный выключатель – 1 люстра

Перед началом работ следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовым различием жил. На начальном этапе интересует только «земля».

Если электромонтажники ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.

А вот с фазой и нолем придется разбираться самостоятельно и для этого потребуется лишь индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, поскольку проверка делается в проводке, находящейся под напряжением.

Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга.

И только после этого можно подавать напряжение (также нужно перевести выключатель в положе

levevg.ru

Как подключить трехрожковую люстру — Ремонт квартир

При покупке нового светильника мало кто задумывается о том, как подключить люстру, сколько там приводов и какой выключатель нужен? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочел наизусть рекламу производителя и на этом покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разных цветов. Как быть? Что делать?

Ведь в магазине сказали, что в люстре возможно включение только двух ламп, а не всех пяти, и она подсоединяется к одноклавишному выключателю. В этой статье рассмотрены все варианты подключения, а также меры безопасности.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

• Заземление – желтый провод со светло-зеленой полоской (земля).

• Синий (голубой) провод – ноль.
• Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает.
trong>Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Клеммные колодки использовать удобнее всего

Требуемый инструмент для монтажа люстры

Для того чтобы подключить люстру к проводам на потолке потребуются инструменты:

1. Три различные отвертки: с плоским концом, фигурная, индикатор.
2. Бокорез и плоскогубцы.
3. Нож – должен быть заточенным.
4. Вольтметр.
5. Изолента.

Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы – это ничем не грозит.

Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

Приборы измерения есть 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство — показывает измерение без дополнительного питания (аккумуляторы, батарейки).

Внимание! Во всех приборах диапазон переменного тока не больше 500–600 Ватт.

Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

Подготовительные работы: прозвон – определение фазы на потолке

На данном этапе подготовки будет выяснено, что делать с проводом заземления и как отличить фазу и ноль на потолочном перекрытии? Как множество ниток проводов с люстры соединить с кабелями на потолочном перекрытии? Подключение осветительного прибора своими руками дело аккуратное, требующее минимальные знания по электричеству.

Найти нужный кабель поможет индикатор

Провод «заземление»

Если проводка уже сделана на потолке (разводка сделана, допустим, под гипсокартоном в каркасной основе), тогда среди них есть «ноль», остальные – это фаза и земля.

Внимание! Проводка с заземлением сделана в новостроях и в помещениях с проведенным ремонтом.

Провод «заземление» имеет желто-зеленый цвет. По международному стандарту обозначается РЕ. Он соединяется с таким же цветовым проводом на люстре. Просто так оставлять провод нельзя, поскольку это может привести к замыканию. Если же в люстре есть заземление, а на потолке старая проводка, тогда требуется сделать изоляцию РЕ в люстре. Изоляция заземления проводится на потолке, если в люстре его нет. Изоляция делается аккуратно и качественно изоляционной лентой. Недопустимо, чтобы край ленты торчал или отклеивался.

Правильная изоляция

Ищем фазы и ноль

Все провода проверяются – нужно определить, где фаза и ноль. Нельзя надеяться только на цветовую гамму по нескольким причинам. Во-первых, не известно (во многих случаях) как подсоединялись провода к распределительной коробке – квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза красная по цвету, то это мнение может быть ошибочно.

Если с потолка выходит всего три провода, установлен выключатель с 2 клавишами, тогда может быть два питающих провода, на каждый отдел выключателя, и один ноль – общий. Прозвон делается при помощи мультиметра (тестер), индикатора.

Для прозвона требуется сделать следующее:

1. Обуть обувь на резиновой подошве. Быть в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока.


2. На счетчике или щитке включается напряжение, а выключатель поставить в режим «вкл.».
3. Осторожно, чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме) следует индикатором, краем отвертки, касаться каждого по очереди. Если отвертка зажигается – есть напряжение.
4. При подсоединении измерительного прибора, тестер покажет, стрелочкой или цифрами на дисплее, какое напряжение в проводе.
5. Для уверенности (если память плохая) маркером намечается фазу или все записывается на бумаге – какой цвет.
6. После обнаружения фазы выключается выключатель, а после обесточивается квартира на электрощитке или на счетчике.

Для определения тестером проводов требуется на аппарате переключатель поставить на «вольты», выбрать шкалу «больше 220 В». После этого осторожно касаться щупами, держать надо за ручку, а не за оголенное железо, к проводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают прозвон. Если есть такая пара, тогда это провода фаз. А третий «ноль». Далее, требуется каждый провод, предполагаемая фаза, соединять щупами с нолем. На экране тестера выявиться 220 В. Кабели следует наметить маркером на изоляции или записать цвета. Работа с индикатором легче: светится – фаза, нет – ноль (обозначается буквой N). Фаза – буква L.

Если в потолке только 2 провода, однозначно один из них фаза. Выключатель при этом одноклавишный, а если есть вторая, тогда она нерабочая.

Схемы подключения люстры

На рынке предлагается большое множество люстр, которые поражают своей красотой и необычайностью.

• Люстра с одним патроном.
• С вращающейся платформой.
• С большим количеством галогенных и светодиодных источников.
• Есть модели со встроенными диммерами, драйверами, которые позволяют включать осветительный прибор пультом ДУ. А также при помощи ПДУ меняется яркость света и поочередность работы ламп.

Но, несмотря на столь обширную классификацию моделей люстр, все они подключатся по нижеприведенным схемам.

Одним из главных нюансов выступает правильное подсоединение кабелей на потолке с проводами из люстры. С необходимыми инструментами подсоединение производится быстро человеком, не имеющим опыта в работе с электроустройствами.

Схема подключения люстры

Подключение люстры к одноклавишному выключателю

Если включатель установлен одинарный, а люстра двухпроводная (допустим, arion или бра), тогда требуется выполнить действия согласно схеме люстра – потолок 2х2.
есть на потолке имеется двужильный кабель. Этот вариант является простым и быстрым. После того как определена фаза и ноль, отключается электропитание. Нулевой провод на люстре (узнать это можно из инструкции к осветительному прибору, по цвету) требуется соединить с нужным «нолем» на потолке. Также делается и с «фазой». Все соединенные провода должны быть качественно заизолированы. Здесь нет затруднений, монтаж проводится быстро.

Если же люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, тогда следует:

1. Рассмотреть все провода в люстре. От каждого рожка выходит по 2 провода. Значит, к каждому подсоединяется фазу и ноль. Тогда зажгутся все лампочки.
2. Подготовка проводов для соединения с общей проводкой дома. Каждый провод на люстре оголяется на 3 см. Поскольку они очень тонкие, делать все следует аккуратно. Далее, берутся все провода одного цвета (допустим, синий) и скручиваются в одну группу. Получилась скрутка по одной жиле от каждого патрона. Такая же скрутка делается и с оставшимися проводами другого цвета.
3. Получилось 2 скрутки – на одну подходить будет ноль, а на вторую – фаза. После этого индикатором проверяется замкнутость цепи патрон – скрутка.
4. Две скрутки проводов фиксируются к 2 проводам на потолке. Обязательно применяется изолента.

Подключение люстры к одноклавишному выключателю

Люстра имеет 2 провода, на потолке 3 провода (двойной выключатель)

Здесь есть 2 варианта: третий провод – заземление или вторая фаза, при выключателе на 2 клавиши. В такой ситуации требуется сделать так:

1. Обязательно делается прозвон с помощью индикатора. При такой работе в сети должен быть электроток, а выключатель включен. Иначе индикатор не покажет вторую фазу. Поведение индикатора:

• Первый случай, когда при касании отверткой 2 провода дают подсветку индикатору, а третий не светится. Это общий провод.
• Второй случай – один светится, а остальные 2 нет. Тот провод, который дает свечение, является общим.

Если нет индикатора, тогда берутся любые 2 кабеля из потолка и подсоединяются к люстре. Включается электроэнергия на щитке и выключатель. Если лампы загорелись, значит, установка происходит правильно. И дальше переделывать не нужно.

1. Обозначить фазы и ноль, если они одного цвета, выключить питание на считчике.
2. После этого в клемме фиксируется общий провод и один из оставшихся двух на выбор. Также подсоединяются провода с люстры. Оголение обязательно изолируется.
3. В случае если есть желание чтобы люстра зажигалась от любой из двух клавиш на выключателе, ставится перемычка.

После полной изоляции, включается электропитание и проверяется работа.

Если выключатель двухклавишный, а люстра пятиламповая, тогда:

1. В люстре от каждого рожка с лампой выходит по 2 провода.
2. Все собирается в один пучок и делится на группы (сдвоить): 2 питающие, 1 ноль. Одна расцветка – 1 группа. Остальные выходящие разбиваются на группы вразброс.
3. Все группы проводов скручиваются с обозначенными на потолке.

Подключение люстры с тремя проводами к многоклавишному выключателю

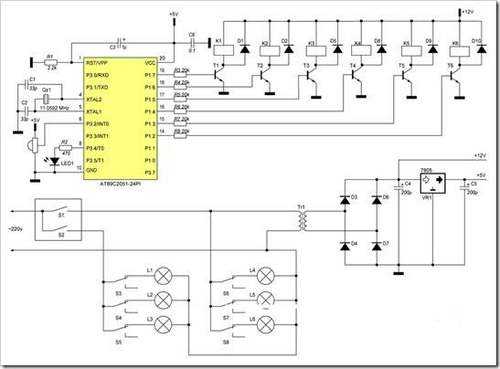

Схема подключения к многоклавишному выключателю

Если люстра двухрожковая и больше, тогда возможны варианты подключения:

• Если включить выключатель – зажгутся все лампочки.
• При помощи одной клавиши двойного выключателя включается группа лампочек на люстре (допустим, нижние патроны в многоярусном светильнике).
• С помощью одной клавиши зажигаются 2–3 лампы, но не все.

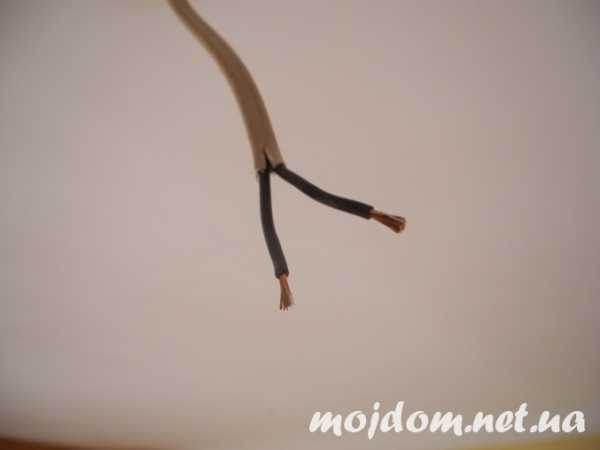

На потолке 2 провода, значит, возможен только первый вариант – будут зажигаться все лампы одновременно. Для подключения люстры с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-производителем все нити в люстре соединяются попарно. В этом случае подсоединение происходит элементарным образом: нахождение фазы и ноля, и подсоединение люстры.

Если в люстре каждый провод идет от плафона, тогда все провода соединяются параллельно при помощи установки дополнительного провода-перемычки.

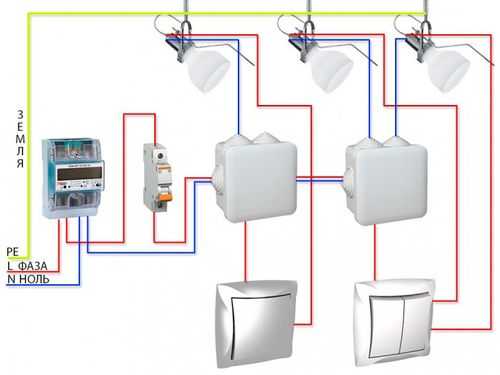

Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке

В случае если требуется включение ламп группами в трехламповой люстре (пятипатронный carol), тогда проводится подключение согласно схеме. При этом установлен двух- или трехклавишный выключатель. Для этого на потолке определяется индикатором общий провод, ноль, фаза в трехжильном кабеле. При этом всем установлен выключатель минимум на 2 клавиши. К общему проводу подключается по 1 проводу их пары, идущей от каждого рожка люстры.

Останется 2 нити, присоединяющиеся к свободным проводам из пар от патронов.

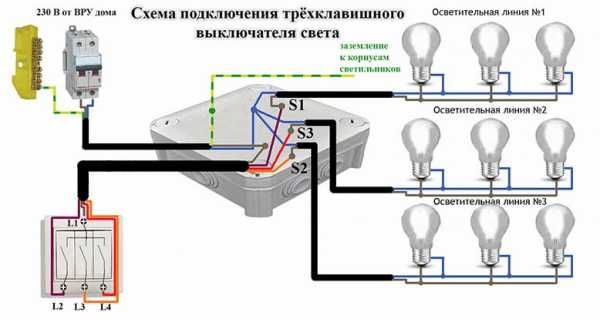

Схема подключения к трехклавишному выключателю

Подключение люстры к блоку включателя с розеткой

В некоторых случаях требуется установка розетки и включателя рядом (это часто встречается на кухне). Данные две точки меняются на одну – блок «розетка-включатель» фирмы anam. При этом выключатель имеет от одной клавиши до четырех. Действуя согласно схеме, которая указывает на обычное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноль» и входит к выводу розетки. Схема приводится классическая, но на практике ноль и фаза часто поменяны местами.

Светодиодная люстра

Выделяется, потому как типовой точечный светильник содержит дополнительные элементы для бесперебойной работы, заложенной производителем. Такими элементами служат: диммеры, драйверы, преобразователи. Управление включения света идет с пульта ДУ.

К люстре приложен паспорт с указанием вариантов работы, техническими характеристиками, а также с электросхемой подключения ее к электросети. При подключении люстры требуется выполнение точной работы, согласно приведенной в паспорте схеме, иначе она будет работать неправильно или же сгорит. После подключения осветительного прибора к сети производится регулировка и проверка при помощи выключателя и пульта.

Подключить люстру к электросети в доме сможет даже новичку, если внимательно изучить схему подключения. Если же человек незнаком с законами физики, и не знает что такое фаза и ноль, тогда есть 2 варианта: ознакомление с информацией либо вызов мастера на дом. Но, стоит знать, что у каждого мастера цена на подключение одной точки отличительна.

lampaexpert.ru

Как подключить диодную люстру.

Светодиодные люстры начали постепенно вытиснять обычные ламповые с обихода. Этот процесс происходит по причине качества и экономии электроэнергии, которыми обладают диодные люстры. Их главный плюс в приятном мерцании разноцветных светодиодных лампочек, которые радуют глаз.

Светодиодную люстру подключить не сложно, каждый человек дома может это сделать. Но, не смотря на легкость монтажа и подключения, необходимо учесть некоторые нюансы.

Непосредственно перед началом работы нужно подготовить необходимый инструмент (индикатор, острый нож для зачистки проводов, плоскогубцы, отвертку, дрель со сверлом), а также не забыть обесточить комнату с электрического автомата.

Если на потолке висит старая люстра, ее нужно демонтировать.

Подключение диодной люстры:

• — зачищаем провода, которые идут под потолком и провода на люстре;
• — затем устанавливаем крепежную планку (при помощи дрели) и прикручиваем ее к потолку;
• — после этого нужно взять люстру и прицепить на один из крепежей:

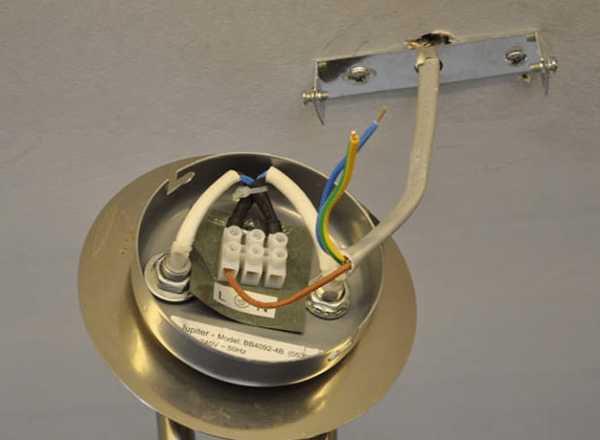

• — соединяем провода. На люстре имеется клемник. В него вставляем провода силовые, а с другой стороны провода люстры и прикручиваем их на клемнике;
• — прикручиваем люстру на второй крепежный винт и зажимаем люстру.

Теперь можно проверить ее на работоспособность.

Как подключить трехрожковую люстру.

Люстра с тремя светильниками называется трежрожковой. Она подключается к источнику питания по принципу обычного одинарного светильника. Трехрожковая люстра имеет три провода для подключения.

При подключении люстры необходимо определить провода фазные провода. Сделать это можно при помощи индикатора или тестера (мультиметра). Также определяем нулевой провод (на нем не должно быть напряжения во время проверки).

После того, как фазные и нулевой провод найдены, необходимо их пометить маркером или изолентой. Далее осуществляем следующие шаги:

• — отключить электропитание квартиры;
• — разделить провода на люстре так, чтобы одна пара получилась в две лампочки, а другая, чтоб осталась одиночной;
• — соединяем нулевые провода в распределительной коробке и к люстре;
• — далее необходимо соединить фазные провода с двумя проводами с люстры, затем на выключателе фазные провода подсоединить к клавишам.

Если подключаем трехрожковую люстру к одноклавишному выключателю, люстра будет включаться только в одном режиме.

Как подключить диммер к люстре.

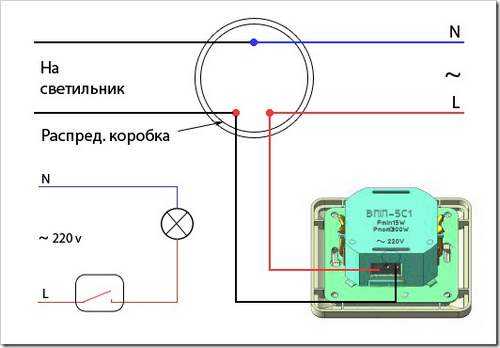

Диммер – это регулятор яркости света комнаты. С их помощью осуществляется регулировка насыщенности освещения, которые производят лмпы. Также диммер служит в качестве включателя/выключателя света.

Его установка подходит при использовании ламп накаливания и галогенных ламп. Когда в комнате установлены люминисфентрые лампы или светодиодная люстра, использование диммера не желательно.

Есть в продаже специальные лампочки, способные экономить электричество и, при этом, подходят для установки на светорегулятор.

Диммеры обладают множеством свойств и функций, которые облегчают жизнь человека. Чего только стоит функция включения и отключения света по хлопку или по голосу.

Чтобы подключить диммер к люстре существуют разные способы:

• — самая простая схема подключения. Один диммер и несколько ламп соединяются последовательно. К диммеру подключается фазный провод L в разрыв, но не нулевой провод N. Электрический кабель, идущий с коробки, необходимо присоединить на клемму, с маркером L, а иной к клемме с изображением волны с наклонной стрелкой;
• — диммер в связке с включателем. Эта схема самая удобная. Разрыв фазы делается при помощи включателя, который устанавливается перед диммером. Она удобна тем, что регулировать яркостью освещения можно, не вставая с кровати. Выключатель устанавливают возле входной двери, а диммер возле кровати, что позволяет выключать свет при выходе из комнаты. В основном такой принцип подходит для спальни.

euroelectrica.ru

Что нужно знать о подключении осветительного прибора

Если вы никогда раньше не подключали никакую светотехнику своими руками, вам может показаться, что работа эта невероятно сложна и по силам исключительно профессиональному электрику. Однако на деле в подключении прибора нет особенных трудностей, нужно лишь учесть некоторые нюансы и внимательно изучить инструкцию.

Схема трехрожковой люстры (фото) легко запоминается, и при подключении прибора не будет иметь значения ни форма люстры, ни вид ламп в технике, ни тип выключателя, который вы выберете. Куда важнее соблюдать последовательность работ в процессе подключения и следовать всем указаниям в инструкции к прибору.

Давайте ознакомимся со всеми этапами подключения светотехники детально.

Этап первый: внимательно изучите прибор

Подключение трехрожковой люстры правильнее всего начать с внимательного изучения и самого светильника и инструкции к нему.

Следует знать, что для прибора вам нужно будет приобрести лампочки строго той мощности, которая указана в документации к светотехнике. Трехрожковая потолочная люстра оснащена электропроводами, способными пропускать элетроток исключительно конкретной силы. Нарушать требования по мощности ламп, указанные в инструкции крайне нежелательно, это может привести к разнообразным негативным последствиям:

1. Люстры часто имеют украшения из материалов не слишком устойчивых к сильному нагреву. Если установить в прибор лампы с большей мощностью, то элементы люстры могут начаться плавиться и светотехника утратит свой привлекательный вид;
2. Стандартная проводка люстры при установке ламп с превышенным показателем мощности может начать перегреваться, а это уже прямая опасность возникновения пожара. Кроме того, известны ситуации, в которых из-за неправильной установки ламп начинала нагреваться и плавиться потолочная плитка!

А потому, если вы видите, что в люстру можно вставлять лампы определенной мощности, которая вас не устраивает, вам предварительно придется поменять провода в светотехнике, а также предпринять дополнительные меры безопасности. Нужно убедиться, что на приборе декоративные элементы имеют хорошую устойчивость к постоянному нагреву, а также постараться закрепить прибор на расстоянии от потолка не меньше чем в тридцать-пятьдесят сантиметров.

Этап второй: процесс подключения

Процесс подключения светотехники обычно начинают с демонтажа старого осветительного прибора. Внимание! Конкретную инструкцию по данному виду работ дать невозможно, потому что демонтаж старого светильника проводится исходя из типа прибора. Общим для всех разновидностей светотехники будет только одно: вам будет нужно отключить технику от проводки. Прежде чем отсоединять провода – отключите электропитание в доме, чтобы избежать несчастного случая и не пострадать от удара током.

После того, как вы справитесь с отключением проводов, вам потребуется провести тест на исправность разводки, торчащей с потолка. Обратите внимание на концы проводов: при неправильном или неплотном соединении они могли обгореть. В этом случае, вы должны концы проводов аккуратно зачистить.

Проводите работы по зачистке проводов максимально осторожно. Если проводки подвергались сильному нагреву – они могли истончиться и стать хрупкими. При неаккуратном обращении такой провод может легко обломиться и нарастить его до нужной длины будет сложно (а иной раз и невозможно в принципе!) и возникнет необходимость в замене всей электропроводки, идущей к месту расположения люстры.

Далее нужно правильно подготовить проводку люстры и подсоединить светотехнику к потолку.

Установка выключателя

Подключение трехрожковой люстры обычно выполняется на двухклавишный выключатель (фото). В этом случае одна клавиша устройства будет зажигать две лампы в светильнике, вторая клавиша – еще одну, третью лампу.

Подвесная трехрожковая люстра подсоединяется к выключателю следующим образом:

1. От рожков прибора (от каждого) будет отходить по два провода. Эти проводки цветные, поэтому можете не переживать, что запутаетесь в процессе скрутки;
2. Найдите нулевые электропровода на приборе и скрутите их между собой;
3. Далее следует отыскать электропровода фазные и также соединить их;
4. На следующем этапе нужно работать с потолочными электропроводами. Возьмите индикатор и найдите с его помощью провода фазные (два провода) и один нулевой проводок;
5. Далее скручивание проводов производится по схеме: фазу соединяют с фазой, ноль с нолем. Используйте в процессе работ клеммные зажимы, с их помощью соединение проводов можно сделать не только прочным, но и максимально безопасным. Имейте в виду, что использование зажимных клемм обязательно в том случае, если в доме электроразводка выполнена алюминиевыми кабелями, а на люстре провода имеют в основе медь;
6. Если вы решили обойтись простой скруткой – обратите внимание на качество зажатия. Плохое и слабое скручивание проводов является наиболее частой причиной для перегрева проводки и даже ее тления. Не забудьте, что после выполнения скрутки нужно позаботиться и о ее надежной изоляции. Для изоляции выбирайте качественную тканевую изоленту.

Вот собственно и все. Вам остается лишь проверить крепеж люстры и подвесить светильник на место.

Заключение

Как видите, в подключении трехрожковой люстры нет ничего сложного, но если вы мало знакомы с электрикой, работы лучше все же доверить приглашенному специалисту по электрике.

info-potolki.ru

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

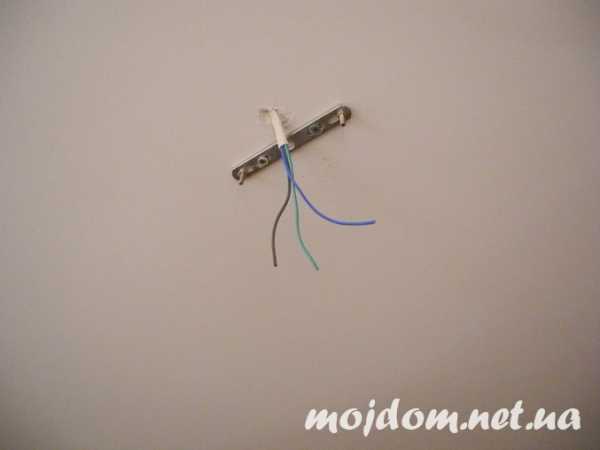

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

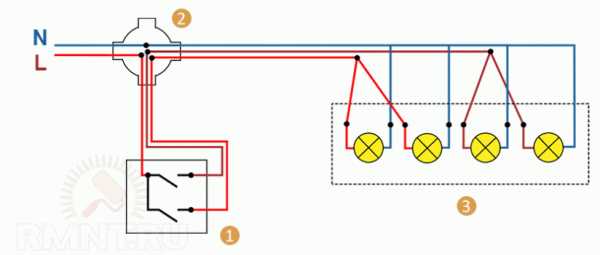

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм²). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке.

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

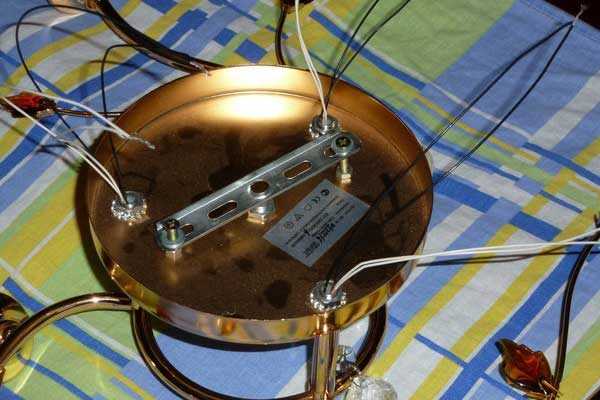

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

stroychik.ru

remontkvartiri.me

Как подключить люстру своими руками: схемы и правила

Все мы проживаем в доме или квартире и имеем в них несколько комнат. Соответственно, в каждой комнате есть светильник. При замене его впервые, да еще и своими руками, возникает вопрос – как подключить люстру, чтобы можно было не переживать и будет ли вся работа безопасной?



Для новичка, который ни разу не сталкивался с подобным делом, вид множества проводов может повергнуть в ужас. На самом деле ничего страшного нет.

Схема подключения люстры достаточно проста, и неважно, каким выключателем вы воспользуетесь, сколько ламп будет на люстре, или какую форму она будет иметь, светодиодную люстру будете использовать или традиционную ламповую. Важно, чтобы был соблюден порядок подключения и еще несколько нюансов, о которых речь пойдет ниже.

Рассмотрим светильник ближе

Перед тем, как подключить люстру, нужно внимательно ее осмотреть и отметить важные моменты для себя. Первое, о чем нужно помнить и стараться не нарушить – приобретение ламп необходимой и допустимой одновременно мощности. Провода, которыми снабжена любая люстра, хоть трехрожковая, хоть пятирожковая – все они рассчитаны на пропуск тока определенной силы.

В инструкции к люстре обычно указывается рекомендация по использованию ламп и желательно не нарушать этот пункт.

Почему так делает производитель?

Во-первых, потолочная люстра может иметь украшение в виде всякого рода висюлек вокруг лампы. А лампа, как известно, излучает не только свет, но и тепло. Таким образом, превышая допустимый лимит ватт, можно добиться нежелательного и опасного плавления декораций светильника.

Во-вторых, стандартные провода, которыми снабжается люстра уже с завода, могут нагреваться, а это уже пожарная безопасность. Например, известны случаи, когда пенополистирольная плитка над светильником просто плавилась, и от возгорания спасало только то, что расстояние между потолком и лампами было приличное. Однако даже при этом плитка расплавилась и это уже неприятно.

Так что, если есть уверенность в том, что лампу потребуется установить более мощную, то следует заменить провода люстры, убедиться, что вблизи лампы не будут расположены пластмассовые декоративные предметы и сама люстра будет расположена на расстоянии 30-50 сантиметров от потолка.

Последовательность действий

• Подключение люстры начинается со снятия старого потолочного светильника. Поскольку они имеют разную конфигурацию, то сложно говорить о последовательности действий. Общим является отсоединение проводов старой люстры от проводки дома. Но вначале нужно выключить питание во избежание несчастного случая!
• Отсоединив провода, нужно убедиться в целостности торчащих с потолка проводов. Возможно, контакт был неплотным и концы проводов немного подгорели. Тогда следует зачистить их. Действовать нужно аккуратно, так как если провод сильно подвергался температуре, то он довольно хрупкий. Отломив случайно, бывает иногда невозможным добавить отрезок провода и придется заменить всю проводку, ведущую к месту крепления светильника.

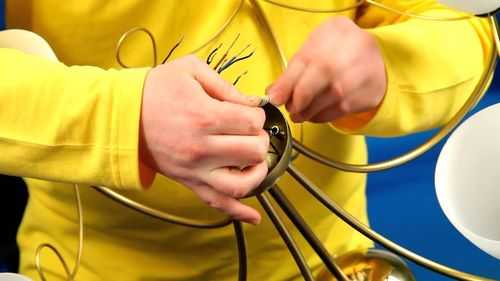

• Далее следует подготовка проводов люстры, и присоединение ее к потолку.

Если выключатель одноклавишный

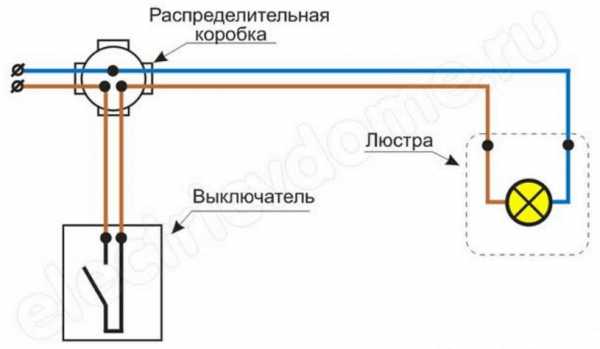

Одноклавишный выключатель и одна лампа на люстре – это самое простое, что можно себе представить.

Схема подключения люстры в данном случае не представляет никаких подводных камней и останется лишь убедиться, что выключатель прерывает фазный провод. Если проводка в доме или квартире выполнена без участия хозяев, то переделывать вряд ли будет желание.

Схема подключение люстры трехрожковой люстры

В принципе, опасность может таиться только в том случае, если соединение фазного провода выполнено некачественно, и он может соприкасаться с корпусом светильника. Ведь именно этот провод будет идти напрямую, минуя выключатель. Тогда протирание люстры от пыли может закончиться неприятностью. Учитывая, что каждый человек по-своему переносит удары током, последствия трудно предугадать.

Если выключатель двойной

Двухклавишным выключателем можно включать люстру несколько рожковую. Например, трехрожковая люстра: одна клавиша включает две лампы, вторая – оставшуюся. Пятирожковый светильник – это пожелание хозяина. Здесь существует несколько вариантов: 1-4 или 2-3. Многое зависит от того, как повернуты рожки и как много требуется света при включении конкретной клавиши выключателя.

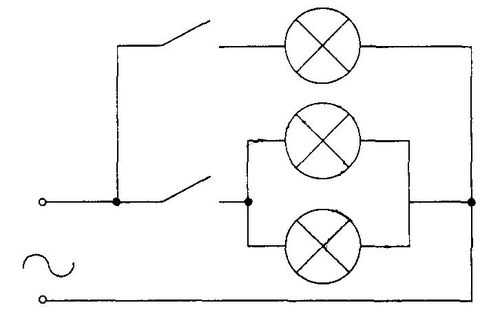

Схема подключения люстры к двухклавишному выключателю

Последовательность операций:

• От каждого рожка будут следовать два провода. Обычно они цветные, так что спутать скрутку сложно. Нулевые провода от люстры нужно соединить вместе.
• Фазные провода делим на две группы и так же скручиваем их.
• Ищем на потолочных проводах индикатором фазные два провода и один нулевой. Это важно, так как лишь в этом случае подключение люстры можно будет назвать безопасным и правильным.
• Далее совершаем скрутку по схеме: фаза к фазе, ноль к нулю. Если использовать клеммные зажимы, то это куда безопаснее и надежнее, чем традиционная скрутка. Так же без них не обойтись в случае, когда проводка в доме алюминиевая, а провода светильника медные. Но даже простая скрутка с помощью пальцев или плоскогубцев способна прослужить долго и без нареканий, если она будет крепко зажатой. Плохой контакт – причина нагревания проводов в этом месте и как следствие может возникнуть тление. Изоляция такой скрутки также должна быть аккуратной, надежной и выполнена изолентой на основе ткани с пропиткой. С другой стороны, некоторые электрики отталкиваются от того, что изолента плавится, только если плохой контакт.
• Перед тем, как подключить люстру, нужно убедиться в крепеже. Крюк старый или придется выполнить дополнительное сверление потолка – решается на месте. Важно, чтобы крепление было надежным и от нечаянного удара (дети могут все), светильник не стал висеть на одних проводах.

Если требуется заменить выключатель

Это условие не является обязательным к исполнению, но часто, как показывает практика, прибегают к замене светильника и одновременной замене выключателя. Распространенная ошибка – покупка двойного выключателя при наличии всего двух проводов.

Поэтому перед покупкой нужно убедиться в целесообразности монтажа двойного выключателя. Поскольку он является звеном всех схемы, то нужно понимать всю важность работы. К замене часто прибегают своими руками, а значит, и ответственность будет лежать на этих руках. Поэтому зажимы должны быть надежными, особенно если на люстре будут мощные лампы и их будет несколько.

Замена светильника своими руками, дело несложное

Нужно признать, что замена светильника своими руками – дело несложное, но довольно ответственное. Многих, кто сталкивается с этим занятием впервые, пугает уже количество проводов. Например, два провода торчит с потолка, а от люстры идут сразу три провода.

Или наоборот, когда с потолка свисают три провода, но на люстре всего одна лампа и соответственно только два провода. Так как правильно подключить люстру все равно удастся, ведь для простоты восприятия можно даже нарисовать примитивную схему на листке бумаги, то важно не забывать о соединениях. Именно их качество определяет долговечность работы проводки и отсутствие даже намека на пожар.

energomir.biz

правила установки трехрожкового и пятирожкового светильника с двойным выключателем

Сегодня в современном жилище довольно редко можно увидеть простую лампочку на проводе, доступность и широчайший выбор различных осветительных приборов делают своё дело. Выбор иногда сбивает с толку.

Существует встроенное освещение с регулируемой яркостью, с дистанционным управлением, есть с датчиками движения, в общем, на любой вкус и цвет. При всей широте выбора, одним из самых популярных решений остаётся все та же люстра на два выключателя.

Зачастую люди предпочитают пользоваться услугами электрика, однако возможно обойтись и своими силами. Вопрос, как подключить люстру на 2 выключателя, легко решит человек, который умеет хотя бы держать отвёртку в руках!

Выбираем светильник

Покупка осветительного прибора — важнейший шаг в предстоящей работе. Важно делать свой выбор, опираясь не только визуальную красоту светильника и его оригинальный дизайн, но и на важнейшие характеристики в целом.

Перед покупкой необходимо учесть еще несколько параметров самого помещения:

1. Высоту потолков
2. Способ крепления самого светильника
3. Тип выключателя
4. Количество ламп в световом приборе

Учитывая эти элементарные показатели, можно приступить к выбору. Обычно в любом магазине, торгующем приборами освещения, вас проконсультируют по типу подключения той или иной модели, но лучше разобраться самому в этих вопросах ещё до визита в торговую точку.

Если перед вами люстра, из которой выходят только два провода, то этот прибор рассчитан на один выключатель, несмотря на то, что количество патронов под лампы может быть больше, чем один. При желании можно переделать и этот вариант и решить вопрос, как подключить люстру на двойной выключатель.

Если из выбранной модели выходит три провода, то это нужный нам вариант. Довольно часто встречаются люстры и с большим количеством проводов (обычно они рассчитаны на более, чем три лампы), но это не должно смущать, их так же возможно подключить к двухкнопочному выключателю. Отличия люстр с более чем тремя проводами состоит в том, что там есть возможность самостоятельно выбирать комбинации включения ламп. Как собрать люстру, обычно может показать продавец-консультант, или же в комплект поставки будет входить схема сборки.

Варианты проводки в помещении

Стоит отметить, что домашня проводка имеет свои нюансы. Здесь также возможны отличия. Провода, которые подходят к точке крепления, могут быть на две, три и четыре жилы (или это могут быть отдельные провода).

В любой из этих комбинаций будет так называемый «нулевой» провод. В схеме проводки с четырьмя проводами один из них используется в качестве заземления (обычно такая схема применяется в современных новостройках). Он чаще всего имеет желто-зелёную расцветку (кстати, в люстре может так же быть предусмотрено заземление, и провод чаще всего в таком случае имеет тот же цвет).

Если же модель не предусматривает подключение заземления, то провод в стене нужно просто заизолировать и никуда не подключать. В случае с двумя и тремя проводами, один из них будет нулевой, два (или один) других называются «фаза».

Инструменты для подключения люстры

Чтобы подключить осветительный прибор потребуется также дополнительный набор инструментов. У профессиональных электриков, которые предоставляют подобные услуги, всегда с собой все необходимые приспособления. А вот в доме у обычного человека, при монтаже своими руками, такое разнообразие может встретиться довольно редко.

Впрочем, набор необходимых инструментов несложен и может найтись у многих:

• Индикаторная отвертка;
• Крестообразная отвёртка;
• Пассатижи или бокорезы;
• Изолента;
• Нож.

Монтажные работы

Как правило, осветительные приборы крепятся к потолку с помощью крюка. Соответственно, владелец (или мастер) должен был очень надёжно закрепить его в потолке, так как люстра имеет довольно большой вес.

Приступая к работе, первое, что необходимо сделать, это ознакомиться со схемой подключения прибора. Затем с помощью индикаторной отвёртки находим нулевой провод. Для этого отвёрткой поочерёдно касаемся оголённых проводов проводки. Фазовые провода включат индикатор отвертки, тот провод, который «не засветится» и будет нулевым.

Перед подсоединением люстры нужно запомнить важную информацию: соединять между собой провода медные и алюминиевые можно только при помощи соединительных колодок, это связано с тем, что данные металлы сильно окисляются между собой, а это приводит к плохому контакту и в конечном итоге может привести к замыканию и пожару.

Ещё один важный момент, который нужно запомнить — подсоединить светильник необходимо без переполюсовки. Этот термин обозначает неправильное подключение проводов к выключателю. Выключатель обязательно должен размыкать фазный провод. В том случае если будет отключен нулевой, к люстре будет подходить ток по фазным проводам, что чревато ударом тока, а кроме того люминесцентные осветительные приборы и диодные лампы могут слабо светиться или мерцать даже в выключенном положении.

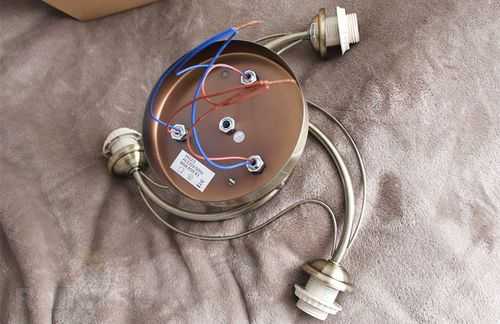

Далее нужно соединить провода в самой люстре. Трехрожковый (светильник на три лампы) вариант подразумевает параллельное подключение двух групп ламп. Нужно учитывать, что на нашем рынке достаточно много осветительных приборов, в которых лампы никак не соединены между собой. Это придётся сделать самостоятельно.

Если посмотреть на отдельный патрон каждой лампы, то будет видно, что от него отходят два провода. На всех патронах один из проводов будет одинакового цвета, чаще всего синего. Для получения двух параллельных соединений, группируем (соединяем) провода ламп. После соединения проводов мы получим три выхода проводов. Пятирожковый вариант (люстра на пять ламп) люстр собирается точно по такому же принципу.

Что касается соединения проводов между собой, то есть несколько способов это сделать:

• Пайка;
• Скрутка;
• Соединительные клеммы (плашки).

Наиболее практично использовать клеммы. Но самая распространённая схема — это, конечно же, скрутка. Запомните, скрутку нужно очень хорошо заизолировать изолентой. Для зачистки проводов от изоляции можно использовать как нож, так и бокорезы. При зачистке старайтесь не повредить сам провод. Он должен быть обработан крайне аккуратно.

С люстрой и типами проводки мы разобрались. Теперь нужно определиться, что делать, если проводка старая и рассчитана на два провода, а необходимо сделать подключение люстры с двухклавишным выключателем. Собственно, страшного в этом ничего нет. На рынке представлено достаточное количество выключателей, рассчитанных на подобный случай. Они имеют на входе от домашней проводки такой же тип подключения, что и одинарный выключатель. Правильно подключить его поможет схема, которая чаще всего указана на самом выключателе, а так же может прилагаться отдельно.

Разбираться во всех схемах, что люстры, что выключателя абсолютно не сложно. Производители их делают максимально понятными. Так, что даже человек без специального образования и опыта без труда разберется во всех тонкостях предстоящей работы.

Можно отметить ещё и такой вариант, когда подключение производится к одинарному выключателю люстры с принципом соединения трехрожковый или пятирожковый, в этом случае все лампы светильника соединяются к двум проводам и схема здесь может понадобиться проще.

Необходимо отметить, что если и в люстре, и в проводке помещения предусмотрено заземление его обязательно нужно подключить, это повысит безопасность использование электроприбора.

Безопасность и правила работы

В заключение пару слов по технике безопасности при подключении люстры с двухклавишным выключателем. После того как был определен нулевой провод, необходимо выключить все предохранители на входе в помещение, чтобы полностью его обесточить. Работы по монтажу светильника, нужно проводить только при отключенном электропитании. Также помните, что соединение проводов важно делать надёжно без повреждений с использованием качественной изоленты. Также очень важно проделывать каждый шаг тщательно и обдуманно, не торопиться и не отклоняться от вышеуказанных рекомендаций.

При соблюдении 3 простых правил: отключение электропитания при работе, использование качественных материалов, осторожность. Вы избежите несчастных случаев, и вновь установленная люстра будет вас радовать долгие годы своим видом и исправной работой!

220v.guru

Подключение трехрожковой люстры к одноклавишному выключателю

Ирина спрашивает:

Здравствуйте. У меня 3-х рожковая люстра и одноклавишный выключатель. В потолке два провода. Соединили все коричневые провода вместе меж собой и все синие тоже. Первый раз подключили — свет не загорелся (правда, не знаю имеет ли это значение, лампа была ввернута только в один плафон). Решили подсоединить , поменяв местами потолочные провода (лампы уже ввернули все 3) — сверкнув, выбило автомат в щитке !

Как же надо соединять? Подскажите, будьте любезны! Спасибо. А ещё в комплектацию люстры входят два проводка небольших: первый черный 20 см — в него просунуты синий и коричневый, а второй жёлто-зеленый 15 см с одного конца штырёк, с другого кольцо. Для чего они нужны?

Здравствуйте! Всё зависит от того, как провода присоединены к патронам. Возьмите прозвонку и найдите какие провода идут на патроны, и соедините их подобно тому как сейчас соединили, то есть все патроны параллельно. От каждого патрона по 2 провода.

Желто-зелёный провод — обычно крепится к корпусу люстры для его заземления, кольцо нужно для зажима под болт, штырёк для установки в клеммник и соединения с заземляющим проводом. Синий с коричневым скорее всего для подключения питания. Я так понимаю эти провода приложены в комплект? Значит предполагается что вы провода от патронов скрутите и присоедините к двум жилам этого черного…

p.s. Может быть вы и так всё правильно соединили, просто провода от патронов повреждены. И то что лампочка была 1 включена — не играет роли.

Нравится(0)Не нравится(0)

samelectrik.ru
