Как выбрать проходной выключатель: разбор видов и маркировка

Для управления приборами освещения на лестнице либо в длинном коридоре обычная схема с одним устройством «включения/выключения» не подходит. Чтобы выключить свет в такой ситуации, придется идти обратно к единственному в помещении переключателю. Не слишком удобно, согласны?

Установив проходной выключатель, позволяющий управлять лампочками с двух мест, вы значительно повысите уровень комфорта в вашем доме или офисе. Мы расскажем о том, как грамотно подобрать устройство и как его правильно установить. В предложенной нами статье рассмотрены популярные варианты подключения.

Содержание статьи:

Выбор приборов: выключатели vs переключатели

Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.

Бытовые как выключатели, так и переключатели для света  выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения

Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.

Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели

В итоге  двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.

Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.

Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

Виды бытовых коммутирующих устройств

Переключатели бывают кнопочные, клавишные и поворотные. Первый вариант обычно используется только в качестве звонка у входной двери. Он для управления освещением не подходит.

А вот второй тип для включения/выключения света в жилом доме – как раз то, что надо. Поворотная разновидность больше предназначена для производственных и подсобных помещений. У таких изделий не слишком презентабельный внешний вид.

По количеству клавиш переключатели бывают:

• одноклавишными;
• двухклавишными;
• трехклавишными.

Они делятся на обычные (проходные), комбинированные и (промежуточные). Первые имеют три контакта. У вторых эта тройка клемм увеличивается умножением на число клавиш. А у третьих входов и выходов по два. Последние предназначены для схем не с двумя, а несколькими точками включения света.

По типу управления в частных домах выключатели освещения обычно применяются стандартные клавишные, но есть и модели с сенсорами и дистанционным управлением

По схеме подвода проводов выключатели бывают для открытой () и скрытой (встроенные аналоги) проводки. Первые крепятся на стене дюбель-саморезами, а вторые фиксируются в подрозетниках с помощью распирающих ножек.

При выборе переключателей для подсоединения по схеме проходного выключателя необходимо грамотно подобрать количество клавиш (на каждую подключаемую группу по одной). Если точек управления в планах делать две, то потребуется лишь пара обычных трехконтактных устройств.

Если этих точек нужно больше, то на каждое такое место для включения в единую систему придется дополнительно брать промежуточный перекрестный прибор.

В подавляющем большинстве случаев клавиша бытового переключателя имеет два положения на замыкание одной из цепи. Но встречаются и модификации с нулевым серединным состоянием. При таком положении оба контура оказываются разорванными.

Маркировка на корпусе переключателя

На части выключателя, где расположены контакты, обычно имеется специальная маркировка с указанием характеристик коммутирующего изделия. Как минимум, это номинальные напряжение и ток, а также и обозначения зажимов для проводов.

Если переключатель подбирается для схем с люминесцентными лампами, то в его маркировке должны присутствовать буквы «X» или «AX» (на обычных стоит только «А»)

При включении света в люминесцентных светильниках в цепи возникает резкий всплеск пускового тока. Если применяются лампочки светодиодные или накаливания, то этот скачок выходит не таким большим.

В противном случае выключатель должен быть рассчитан на подобные высокие нагрузки, иначе есть риск обгорания контактов в его зажимах. Потому-то так важно для люминесцентных электроламп выбирать специальные переключатели.

Для установки в спальне или коридоре вполне подойдет переключатель с IP03. Для ванных комнат вторую цифру лучше поднимать до 4 или 5. А если коммутирующее изделие устанавливается на улице, то степень защиты должна быть не ниже IP55.

Контактные зажимы для электропроводов на переключателе могут быть:

• винтовыми с прижимной пластиной и без нее;
• безвинтовыми пружинными.

Первые более надежны, а вторые сильно упрощают выполнения электромонтажа. Причем самый оптимальный вариант – это винтовые зажимы с дополнением в виде прижимной пластины. Они при затягивании не разрушают жилу провода кончиком винта.

По ГОСТовским требованиям, если проводник имеет сечение до 1,5 мм, то использовать для его соединения с выключателем винтовой зажим, в котором конец винта проворачивается по жиле, недопустимо

Также в маркировке переключателей присутствуют обозначения клемм:

1. «N» – для нулевого рабочего проводника.
2. «L» – для проводника с фазой.
3. «ЗЕМЛЯ» – для нулевого под заземление защитного проводника.

Плюс обычно с помощью «I» и «O» указывается положение клавиши на режимах «ВКЛЮЧЕНО» и «ВЫКЛЮЧЕНО». Еще на корпусе могут присутствовать логотипы производителя и названия изделий.

Управление освещением с нескольких мест

Схем монтажа переключателей для включения света с разных концов коридора существует несколько. Самая простая из них подразумевает наличие клавиш выключателей в двух удаленных друг от друга местах помещения и одной линии питания светильников.

Если точек включения освещения необходимо сделать более двух, то разводка электропроводов выйдет несколько сложнее. Но и здесь ничего особого мудрого тоже нет.

Если следовать представленным схемам подключения переключателей, то особых проблем с организацией управления светильником из нескольких точек не возникнет – надо лишь не перепутать жилы

Если с помощью проходного выключателя планируется подавать напряжение на люстру с двумя или тремя раздельными наборами лампочек, то схема несколько усложнится. Здесь придется монтировать переключатели с несколькими клавишами, а клемм для проводов там гораздо больше.

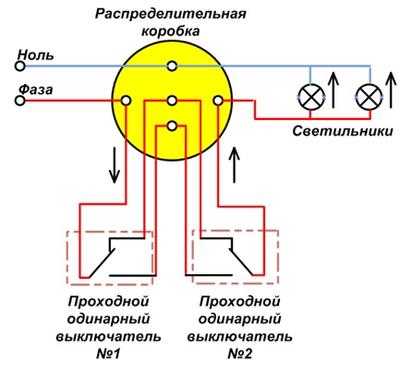

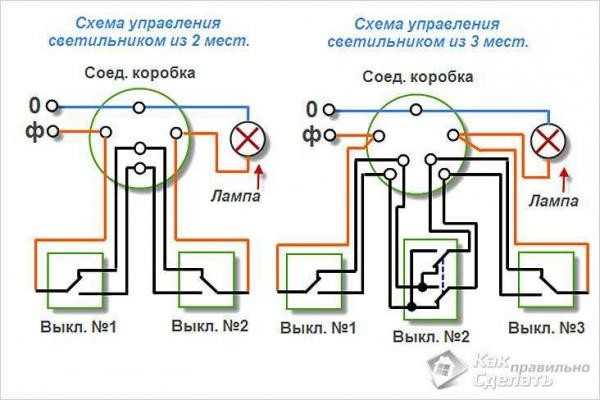

Схема #1: для включения света с двух точек

Проще всего организовать управление осветительным прибором с двух разных мест в помещении. Для этого понадобится лишь пара стандартных переключателей и несколько метров электропроводки.

Плюс потребуется соблюдать простейшие правила электромонтажа, чтобы исключить поражения током и гарантировать безопасность эксплуатации всей системы в дальнейшем.

Схема «проходного коридорного выключателя» с двумя переключателями – самая популярная, ее повсеместно используют в коридорах и спальнях, а также на лестницах и верандах

При реализации выходы обоих переключателей соединяются парой жил с получением двух раздельных питающих цепей. Затем на вход одного коммутирующего изделия подсоединяется провод с фазой, а на вход второго – отвод до лампочки.

В результате при любом положении обеих клавиш общая цепь питания «проходного выключателя» получится либо разорвана, либо соединена. Свет можно будет включать и выключать из двух разных точек.

Такое решение позволяет запитать напряжением осветительный прибор при включении лишь какой-либо одной клавиши. Вторая, с другой стороны помещения, при этом всегда коммутирует одну из существующих линий.

Схема #2: для двух светильников

Первая схема является самой простой и дешевой в реализации. Ее применяют чаще всего. Однако если светильников в помещении несколько или лампочки в люстре разведены на две группы, то подобный вариант проходного выключателя не подойдет.

Если требуется подать питание на две отдельные линии ламп освещения, то придется прибегнуть к монтажу двухклавишных переключателей с шестью контактами каждый

По технологии монтажа и применяемым устройствам данная схема практически повторяет первый базовый вариант. Только проводов в этом случае прокладывать придется больше.

И чтобы хоть немного на них сэкономить, питающий провод на первый в цепи переключатель рекомендуется делать с перемычкой. Тянуть пару отдельных жил от распределительной коробки выйдет слишком накладно.

Если линий с лампами три, то меняются на трехклавишные аналоги. Во всем остальном схема подсоединения проводов остается прежней, только их количество увеличивается.

Схема #3: для нескольких выключателей

С двумя точками включения света и одной или несколькими группами освещения все достаточно просто. Там нужна проводка и пара переключателей. А вот при необходимости организовать управление из нескольких мест придется приобретать еще один тип переключающих устройств.

Если выключателей для одного светильника надо установить несколько, то без перекрестного переключателя не обойтись. В этом приборе одна из цепей является транзитной

В такой крайние переключатели ставятся обычные проходные, как в первом случае. А между ними потом монтируется перекрестный аналог с четырьмя клеммами подсоединения электропроводки.

При нажатии на клавишу в таком коммутирующем устройстве происходит размыкание соединенных контактов и сразу же перекрестное их замыкание в новую питающую цепь. Кроме одноклавишных перекрестных переключателей существуют приборы и с большим количеством клавиш. Они предназначены для схем с несколькими группами лампочек.

Однако в этом случае жил к клеммам придется подсоединять гораздо больше. И здесь крайне важно ничего не напутать. За правильностью электромонтажа при такой разводке необходимо следить особо внимательно.

Если нужна еще одна точка «включения/выключения», то устанавливается еще один перекрестник с последовательным подключением проводов к уже имеющимся

Электрики рекомендуют соединять переключатели между собой через распределительную коробку. Однако гораздо проще сделать это напрямую посредством двухжильного провода. Практика показывает, что подобное соединение более целесообразно и норм электротехники не нарушает. А расход электропроводов при нем сокращается серьезно.

Проверенные на практике схемы подключения перекрестного выключателя приведены в , с содержанием которой мы советуем ознакомиться.

Выводы и полезное видео по теме

Нюансов подключения переключателей так, чтобы освещением можно было управлять с нескольких точек, немного. Но они есть. И упускать их по незнанию их вида при выполнении монтажа нельзя. Чтобы Вам проще было разобраться во всех тонкостях описанных выше схем, мы рекомендуем обязательно просмотреть приведенные ниже видеоматериалы.

Все о проходных выключателях – принципы работы и монтаж:

Как подключить двухклавишный переключатель:

Схема подключения проходных (перекидных) выключателей через распределительную коробку:

Использование проходных выключателей сильно упрощает управление освещением в большом помещении, делая этот процесс более удобным. Самостоятельно смонтировать такую систему из нескольких переключателей и проводов несложно. Надо лишь правильно подобрать комплект необходимых коммутирующих устройств.

А как вы выбирали проходной выключатель для установки в загородном доме, офисе или в квартире? Что для вас стало решающим аргументом в выборе устройства? Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фотоснимки по теме статьи, делитесь полезной информацией и задавайте вопросы.

sovet-ingenera.com

Схема подключения проходного выключателя с 3х мест

Содержание:

1. Использование схем с тремя выключателями
2. Элементы и составные части схемы подключения
3. Как подключить проходной выключатель из 3 х мест

Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Таким образом, обеспечиваются дополнительные удобства и комфорт. В подобных случаях довольно часто применяется схема подключения проходного выключателя с трех мест. В случае необходимости возможно задействовать и большее количество точек.

Использование схем с тремя выключателями

Использование системы управления светом с тремя выключателями дает возможность включать и выключать освещение из любого удобного места. Проходные выключатели хорошо зарекомендовали себя на лестничных маршах, в больших комнатах, подъездах, а также во дворе или на приусадебном участке.

В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце. Та же самая схема используется при наличии нескольких входов в различные помещения. То есть, в начале коридора свет можно включить, а в середине или в конце – выключить. Для того, чтобы осветительный прибор включался и выключался с трех разных точек помещения, необходимо использовать схему подключения с тремя проходными выключателями.

Элементы и составные части схемы подключения

В состав данной схемы входит соединительная коробка, осветительные приборы, переключатели и провода. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников. Выключатели, используемые в схеме, разделяются на проходные и перекрестные. В свою очередь, проходные переключатели могут быть перекидными, дублирующими или лестничными. Их монтаж занимает гораздо больше времени, по сравнению с обычными выключателями.

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. В любом положении клавиш такого переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов. Переключающий механизм в проходных выключателях расположен по центру контактов.

Приборы могут быть одно- или двухклавишными. Во втором случае два устройства объединяются в одно при наличии шести контактов. В схемах нередко используются одноклавишные переключатели света, не различающиеся между собой. Каждый из них оборудован тремя контактами. У первого прибора к одному контакту подключается фазный провод, а к двум другим – промежуточные провода. У третьего выключателя, наоборот, к одному контакту присоединяется промежуточный провод, а к двум остальным – выходные фазные линии.

Переключатель устанавливаемый посередине, выполняет функцию перекрестного выключателя. У него имеется четыре контакта, от которых идет по два провода к каждому перекидному выключателю № 1 и № 3. В случае замыкания промежуточного электропровода на любом из перекидных устройств, произойдет включение света. При изменении состояния клавиши цепь разрывается и свет гаснет. Если возникла необходимость увеличить количество точек управления светом, достаточно добавить перекрестные выключатели в необходимом количестве в имеющуюся цепь.

Для правильного выполнения монтажа системы управления, необходимо соблюдать определенные рекомендации. Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Во втором случае в стенах нужно делать штробы. Может понадобиться специальный инструмент и строительный гипс для крепления гофрированной трубы. Прокладка новых линий выполняется трех- или четырехжильным кабелем.

Как подключить проходной выключатель из 3 х мест

electric-220.ru

Как правильно сделать разводку проходных выключателей

Проходные выключатели позволяют управлять одной моделью светотехнического оборудования (лампой, люстрой, торшером) из нескольких помещений, причем, делать это можно одновременно. Важно знать о том, как подключить проходной выключатель, чтобы все светильники работали исправно. Для этого следует использовать соответствующие схемы.

Характеристики проходных выключателей

Проходные выключатели — незаменимый вариант в частных домах, в планировке которых предусмотрено несколько помещений, расположенных на разных этажах. Соответствующие схемы подключения можно выбирать для больших квартир, учреждений с планировкой коридорного типа. К преимуществам подобных вариантов можно отнести не только удобство, но и возможность сократить объемы потребляемой электроэнергии: свет горит только там, где это нужно. В остальных помещениях освещение не включается, соответственно, и энергия не расходуется.

Подключение проходных выключателей в распределительной коробке

Проходные выключатели отличаются от стандартных моделей следующими особенностями:

• В их конструкции предусмотрено три контакта, в отличие от типовых моделей, у которых контакта два
• Оборудование позволяет оперативно менять «фазу» на второй либо на третий контакт с первого.

Важно! Функции источника света, в условиях соответствующей схемы, могут выполнять люминисцентные, светодиодные, энергосберегающие и любые другие лампы. Примечательно, что схема может использоваться в рамках подключения нагрузки практически любого типа, управление которой осуществляется из разных участков помещения.

Распределитель группы проходных выключателей

Схема подключения: 2 места

Тем, кто интересуется вопросом, как подключить проходной выключатель схема подключения на 2 места будет особенно полезна. По сути, процесс практически не отличается от аналогичной схемы, работающей в отношении выключателя стандартного типа. Основные отличия заключаются в следующем:

• Общее число клемм контактного типа
• Количество проводов, которые необходимо подвести к оборудованию.

Важно: подключение проходного выключателя осуществляется по трем проводам и по такому же числу клемм. Потребуется провод с тремя жилами, который нужно будет аккуратно протянуть к выключателю по направлению от коробки распределения.

Схема управления группой проходных выключателей из двух элементов

В рамках данной схемы подключения задействуется коробка распределения, также используются проходные выключатели в количестве двух штук. В коробку, как уже отмечалось выше, следует провести провода, ведущие от люстры или любого другого светильника. От выключателя протягиваются провода с тремя жилами. Подключение проходного выключателя по схеме с двух мест подразумевает использование фазного провода. Рекомендуется придерживаться выполнения работ в следующей очередности:

• От коробки распаечного типа фазный провод протягивается к участку входа контактов на первом выключателе
• Контакты фиксируются на проводах, которые тянутся от других таких же контактов в конструкции второго по счету выключателя
• Входной контакт другого выключателя подсоединяется к проводу торшера, бра или другого светильника, установленного в помещении
• Оставшийся провод фиксируется на нуле, причем, делать это следует напрямую.

Важно! Сечение провода с тремя жилами следует выбирать, ориентируясь на мощность светотехнического оборудования. Если нужно подключить несколько участков управления светотехникой, то нужно будет приобрести выключатели перекрестного типа. Схема расключения проходного выключателя, в данном случае, не сработает, ведь используется несколько контактов, и в проводе должно быть соответствующее количество жил.

Управление из двух мест с двумя нагрузками

Схема подключения: 3 места

В данном случае, выбираются выключатели стандартного типа. Они устанавливаются на последнем и на первом участках управления. Тем, кто хочет знать, как подключить проходной выключатель схема такого типа должна быть понятной. Она несколько сложнее, чем схема подключения с трех мест, но разобраться в ее специфике можно. В соответствии с ней, перекрестные переключатели следует устанавливать на оставшихся участках, то есть, не на последнем и не на первом.

Схема подключения трех проходных выключателей

Число участков управления светильников может быть любым. Их число обуславливает сложность соединения в коробке распределения, ведь к ней подводится гораздо больше проводов. В данном случае, потребуется их правильная и упорядоченная маркировка. В противном случае, возникает риск того, что в проводах будет не разобраться.

Работы по монтажу проходного выключателя схема которого не отличается сложностью, выполняются в такой очередности:

• Два контакта на выходе, расположенные на участке первого выключателя, фиксируются на тех проводах, которые выводятся к паре на входе следующего по счету элемента перекрестного типа. Этот этап повторяется ровно до тех пор, пока не будет подсоединен последний по счету элемент
• Общий контакт последнего элемента подводится к тому проводу, который ведет к торшеру, лампе, бра
• Провод фазного типа присоединяется к контакту на входе в конструкции первого по счету выключателя
• Второй провод лампы, торшера или другого светотехнического оборудования фиксируется на нулевом участке коробки.

Важно! К каждому элементу проходного типа нужно подвести провод с тремя жилами. К перекрестным выключателям подводятся провода из четырех жил.

Важные моменты

Как расключить проходной выключатель, подключить его — ответы на эти вопросы даст теория, практика. Следует четко понимать, по какому принципу работают предложенные схемы. В рамках каждой из них задействованы одни и те же элементы:

• Выключатели проходного типа;
• Коробки;
• Провода, на определенных этапах заменяемые кабелями;
• Лампы.

Первая схема считается самой простой. По ней легко понять, как сделать проходной выключатель: нулевой провод ведет от источника электроэнергии к светотехническому оборудованию. Кроме того, он помещается в коробку. Фазный провод тоже туда помещается, но ведет через нее непосредственно к контакту. Все контакты имеют соединение друг с другом. Фаза идет с общего контакта. Вторая схема является несколько более сложной, однако она действительно удобна.

Простая схема подключения проходного выключателя

Установка выключателей осуществляется одновременно с установкой коробки, в которую проводятся кабели от всех источников электроэнергии. В коробке их соединяют, руководствуясь выбранной схемой. Важно помнить, что участок установки должен выбираться правильно, в соответствии с характеристиками кабелей, в том числе, с их длиной.

prokommunikacii.ru

Схема проходных выключателей из трех мест.

В этой статье мы подробно рассмотрим работу схемы проходных выключателей из трех мест.

Проходные выключатели довольно часто применяются при ремонте или замене электропроводки. Они дают возможность управлять освещением из разных мест. Используя их совместно с перекрестными выключателями, можно управлять светильниками, подсветкой из нескольких мест.

Проходной выключатель представляет собой переключатель, который, при нажатии на клавишу, перебрасывает центральный контакт между двумя другими.

Перекрестный выключатель в одном из положений соединяет контакты попарно напрямую, а при нажатии на клавишу — соединяет их крест-накрест. Вы это увидите в видео ниже.

Бывают случаи, когда приобрести перекрестный выключатель нет возможности. О том, как его можно заменить, читайте в этой статье.

В схеме управление из трех мест нулевой провод подключен постоянно к резьбовой части патрона светильника. А проходные и перекрестный выключатели управляют подключением фазы к центральному контакту патрона.

Такую схему очень удобно использовать, когда у Вас длинный изогнутый коридор. Вместо одного светильника можно использовать несколько, размещенных по потолку и подключенных вместе.

Выключатели удобно расположить у входной двери в квартиру, у двери в комнату и в конце коридора. Зашли в квартиру — включили свет. Сняли обувь, прошли в комнату — выключили свет и т.д.

Посмотрите видео, в нем подробно показан принцип работы схемы и всех ее компонентов. Кроме того, я подробно объяснил и показал на понятной подробной схеме, как это все выглядит в реальности. Т.е. после просмотра видео, Вы будете знать, как и куда подключать провода, что с чем соединять.

Видео рекомендую смотреть в HD качестве 720р.

Не забывайте нажать НРАВИТСЯ при просмотре на YouTube. Рекомендую подписаться на мой канал, и Вы будете знать первым о новых видеороликах по электрике!

Помимо проходных выключателей существует еще один способ управления освещением из нескольких мест. Он дает больше возможностей и позволяет строить схемы управления многими светильниками (и группами светильников) из многих мест. Детально эти способы с подробным описанием и схемами изложены в книге «Управление освещением из нескольких мест».

Изучив книгу, Вы сможете выбрать любую схему, подходящую конкретно для Вашего случая.



СКАЧАТЬ БЕСПЛАТНО!


Смотрите первым новые статьи сайта.

Полезные статьи по теме:

Схема проходных выключателей из двух мест.

Схема двухклавишных проходных выключателей из двух мест.

Схема двухклавишный проходных выключателей из трех мест.

Двухлавишный проходной выключатель вместо перекрестного.

Проходные выключатели — история написания книги.

Проходной выключатель или импульсное реле?

elektrik-sam.info

схема подключения и разновидности прибора

Сегодня освещению уделяется большое внимание, ведь именно от него чаще всего зависит комфорт внутри помещений. Но не следует относиться к нему расточительно, экономия, как говориться, прежде всего. Но представьте себе ситуацию с длинным коридором. Вы входите в него, включаете свет, доходите до конца коридора, а выключить светильники не можете. И пока вы не вернетесь обратно, сделать это невозможно. Или, наоборот, вы входите в темный коридор, а переключатель (выключатель) расположен в другом конце комнаты. Придется идти в темноте. Что делать? Выход один – установить проходной переключатель (схема подключения здесь и будет рассмотрена).

Схема подключения

Что для этого будет необходимо? В принципе, кроме двух проходных переключателей и немного провода ничего. В проходном переключателе три контакта и два положения переключения. Но учтите, что перекидной режим должен быть таким: один контакт у двух положений общий, а два разных. То есть, получается так, что в одной позиции он замкнут с одним из двух контактов, а в другом с другим. При этом сто процентов, что три контакта одновременно замкнутыми быть не могут. Кстати, вот эта простая схема на рисунке:

Обратите внимание, что через этот переключатель проходит только фазный контур, как, в принципе, при подключении любых других этого вида приборов. К примеру, также подключается обычный выключатель. А нулевой контур проходит напрямую к источнику света. Но при этом все контакты между собой подключаются только через распределительную коробку. И соединение это получается парным, то есть, общий контакт одного переключателя с общим контактом второго. То же самое и с переключаемыми контактами.

Обратите внимание, что из проходных выключателей выводятся кабели с тремя жилами, а от светильников двухжильные провода.

Иногда есть необходимость установить проходные переключатели в трех местах, к примеру, на лестничном пролете сразу на трех этажах. В принципе, собираемая схема проходного переключателя здесь практически та же. Вот она на рисунке снизу:

Все достаточно просто, единственно, на что необходимо обратить внимание, это третий проходной переключатель. По сути, это своеобразный спаренный выключатель, то есть, при нажатии клавиши он сразу отключает два остальных прибора по принципу отключения двух контактов внутри конструкции, которые между собой не связаны. При этом из данного переключателя должно выходить четыре провода, то есть, данный прибор является четырехконтактным, у которого два входа и два выхода. Такой вид называют перекрестным.

Необходимо отметить, что эти типы проходных переключателей имеют самую простую конструкцию, что является большим плюсом. Но есть у них и минус – это ограниченное количество точек управления, связанное с тем, что сложно будет в одном месте провести коммутацию большого количества проводов.

Разновидности проходных переключателей

Две вышеописанные схемы являются самыми простыми, поэтому в них устанавливаются одинарные или, как их еще называют электрики, одноклавишные переключатели. В них два выхода и один вход. Кстати, необходимо отметить, что производители позаботились о том, чтобы производитель электромонтажных работ не перепутал контактные концы. Внутри есть схема подключения проходного переключателя, которая нанесена на корпус. Так что ошибиться будет достаточно сложно.

Но, в принципе, и так понятно, что фазный провод, подводимый к проходному переключателю, должен выходить из распределительной коробки и подключаться к входу. Два остальных контакта – это выходы, которые выводятся также через распаячную коробку к другому переключателю и соответственно на источник света. Вот такая несложная схема расключения.

Есть схема подключения проходного прибора более сложная. В ней также необходимо управлять светильниками из разных мест, но вот количество групп осветительных приборов может быть разным. То есть, появляется необходимость управлять с разных мест разными группами светильников. Так будет сказано точнее. Если до конца быть конкретным, то, к примеру, у вас в гостиной весит люстра с пятью лампочками. Вам необходимо установить два выключателя: один в самой гостиной, второй в прихожей. Но при этом надо сделать так, чтобы можно было отдельно включать три лампочки, и отдельно две. Когда стоит один выключатель только в гостиной, то это сделать просто. Как поступить с двумя проходными переключателями?

Чтобы вы сразу поняли, вот схема такого подключения:

Здесь четко показано, что в разных группах разное количество лампочек. Обратите внимание, что количество источников света можно в разных группах менять по своему усмотрению.

В этой схеме, как и в первой, два проходных элемента, каждый из которых двухклавишный. Отсюда и отличающаяся конструкция от предыдущей. У него два входа и четыре выхода, то есть, шесть контактов. Если рассмотреть внимательнее, то можно понять, что это, по сути, два одноклавишных проходных переключателя в одном корпусе. О перекрестной разновидности уже было сказано выше.

Чем отличается проходной переключатель от обычного выключателя

Чтобы ответить на поставленный вопрос, необходимо рассмотреть схемы подключения этих приборов. Вот они на рисунке снизу:

Здесь четко видно, чем приборы отличаются друг от друга. И все же основное отличие – это сам принцип работы, когда производится размыкание электрической цепи. В данном случае здесь неважно, сколько клавиш присутствует в приборе. Посмотрите на схемы, в них обычный выключатель просто размыкает цепь. Переключатель с одной стороны одну цепь разрывает, а другую тут же замыкает. К тому же эта вторая цепь является контактом второго установленного переключателя. И причина здесь в том, что поодиночке эти элементы не работают, только в паре с точно таким же прибором.

Внимание! Проходной переключатель можно установить вместо обычного выключателя, он будет выполнять те же функции. Просто один из двух подвижных контактов не надо будет использовать и подключать.

Конечно, если поднапрячься, то можно и из обычного двухклавишного выключателя сделать проходной переключатель. Практика показывает, что и это не проблема. Но делать этого сегодня нет никакого смысла, ведь дефицита данного вида приборов нет.

Заключение по теме

Итак, нами была разобрана схема подключения проходного выключателя (и не одна), где были показаны разные варианты и разные приборы из этой категории. Вы, получив полную информацию, можете понять, чем хорош данный электрический элемент, каковы его функции. В условиях повышения комфортности проживания переключатели все больше находят своих потребителей. Их используют не только в длинных коридорах и на лестничных пролетах, все чаще приборы устанавливаются в больших залах и холлах.

onlineelektrik.ru

Проходной выключатель

Для удобства управления освещением и электроприборами в квартирах большой площади часто используется проходной выключатель. Подобные устройства призваны обеспечить максимально комфортную эксплуатацию потребителей электроэнергии. В частных квартирах их установка применяется для управления осветительными приборами на лестницах, в коридорах, спальнях и прочих местах, где для удобства включения света в помещении может быть недостаточно установки одного устройства. Это часто бывает связано, например, с необходимостью возвращаться в противоположный конец коридора или вставать с кровати для того чтобы включить или выключить свет в комнате.

Альтернативой таким выключателям могут служить устройства, управляемые дистанционно с помощью пульта. Однако их применение связано с рядом существенных недостатков, таких как необходимость в периодической замене элемента питания пульта ДУ, а также его возможной потерей.

Чтобы разобраться, как подключить проходной выключатель, необходимо в первую очередь уяснить его внутреннее устройство и принцип действия.

Конструкция устройства

Классификация проходных выключателей света напрямую зависит от их конструкции и функционального назначения. По количеству независимых коммутируемых электрических цепей такие устройства разделяют на одноклавишные, двухклавишные и трехклавишные.

Простейший проходной выключатель представляет собой изделие, имеющее три клеммы для подключения проводов, одна из которых является входом, а две  – выходами. Рабочий контакт этого коммутационного устройства имеет всего два положения, в одном из них замкнутой является одна линия, а в другом – вторая. При нажатии на клавишу выключателя его контактная группа меняет свое положение, размыкая при этом одну из цепей и одновременно замыкая вторую. Это и позволяет управлять освещением одновременно из двух мест.

Некоторые модели таких устройств имеют также промежуточное положение контактов, при котором оба они находятся в разомкнутом положении. Трехпозиционный выключатель относится к отдельной группе изделий со своими специфическими задачами и крайне редко применяется в цепях освещения.

Еще одним типом устройств, которые предназначены для управления электроприборами из трех и более мест, являются перекрестные выключатели.

Их конструкция отличается тем, что в ней присутствует пара связанных между собой контактов, переключение которых происходит одновременно при нажатии на клавишу. Такие изделия могут быть выполнены в трех- и двухклавишном варианте. Они предназначены, соответственно, для управления работой трех или двух групп потребителей.

Схемы подключения

Управление освещением из двух, трех и более мест может быть реализовано по схеме, использующей проходной выключатель, подключение которого является достаточно несложной задачей.

Для того чтобы обеспечить управление освещением из двух мест, необходимо использовать схему коммутации, в состав которой входят два таких изделия. Изменение положения контактов любого из них приводит к включению или отключению напряжения на осветительном приборе. Реализовать эту схему можно, используя следующее соединение элементов электрической цепи.

Как видно из рисунка, схема подключения проходных выключателей имеет некоторые отличия от аналогичной схемы для обычных коммутационных устройств. Больше всего она напоминает подключение обычного двойного выключателя, однако имеется принципиальное отличие, состоящее в том, что в любом положении замыкающих контактов одна из двух коммутируемых цепей является замкнутой. Таким образом, два выключателя составляют единую систему управления освещением.

Такое техническое решение позволяет подать напряжение на вход потребителя электрической энергии при помощи изменения положения контактов любого двух коммутационных устройств.

Проходной выключатель, схема которого представлена на рисунке, позволяет управлять освещением из двух мест. На практике часто возникают ситуации, требующие применения более сложных устройств, обеспечивающих возможность управления работой электрической сети из трех и более мест.

Для реализации различных схем управления потребителями электроэнергии могут быть использованы двойные или тройные, а также перекрестные выключатели.

Порядок подключения

Установка проходного выключателя не является слишком сложной задачей. Сделать это почти так же просто, как и установить обычные устройства коммутации.

Последовательность подготовительных действий, которые необходимо сделать при его монтаже, такая же, как и при установке любых элементов электрической проводки:

• Как правило, прокладка проводов для монтажа любых элементов проводки осуществляется в ходе масштабных ремонтных работ, включающих в себя укладку кабелей в штробах, а также подготовку и установку монтажных коробок для выключателей. Чтобы обеспечить надежное подключение контактов устройства к проводам они должны выступать за край коробки как минимум на 60 мм.
• Если работы по прокладке проводов и монтажу установочных коробок уже были проведены, то следует подготовить их к установке выключателей. Для этого нужно освободить концы всех проводов (их количество зависит от конструкции выключателя) от изоляции на 50-150 см.
• Первое, что следует сделать – это отключить напряжение на элементах электрической проводки при помощи автоматического выключателя, установленного на входе в квартиру. Перед тем, как приступать к выполнению любых действий с элементами электрической проводки, необходимо убедиться в отсутствии напряжения с помощью индикаторной отвертки или тестера.
• Провода подсоединяются к клеммам с использованием маркировки, нанесенной на корпус изделия. При этом входящий провод обозначается буквой L (L1 и L2 если выключатель двухклавишный), а выходящие – стрелками. Иногда на заднюю часть корпуса наносится схема подключения. Порядок присоединения проводов не имеет особого значения, это можно сделать в любом порядке.

• Рабочая часть выключателя вставляется в коробку и фиксируется при помощи раздвижных лавок или зажимов.
• Выполняется монтаж пластиковой рамки на лицевую часть устройства.
• Устанавливается клавиша (или клавиши).
• На последнем этапе необходимо сделать контрольное включение каждого устройства чтобы убедиться в работоспособности схемы.

Особенности подключения

Главными особенностями подключения проходных выключателей являются:

1. Количество проводов, необходимое для их работы. Следует обратить внимание, что от распределительной коробки к такому устройству подходит трехжильный провод, по одной из трех его жил на выключатель подается фазное напряжения, а две других являются выходящими проводами.
2. Особое внимание нужно обратить на порядок соединения двух представленных на схеме выключателей между собой. Для этого должна быть использована распределительная коробка. Однако на практике зачастую более целесообразной оказывается прокладка двухжильного провода непосредственно от одного устройства к другому, что позволяет значительно сэкономить. В таком случае от распределительной коробки к выключателю может приходить всего один провод вместо трех.

Для того чтобы управлять освещением из трех и более мест с возможностью управления различными группами осветительных приборов, следует использовать схемы, включающие в свой состав двухклавишные проходные и перекрестные выключатели.

На рисунке изображена схема подключения одной группы осветительных приборов, управление которой может осуществляться из пяти различных точек. Первым и последним элементом представленного последовательного соединения является проходной выключатель. Количество перекрестных выключателей, которые могут быть задействованы в подобной цепи, ограничивается только соображениями практической целесообразности и удобства применения.

Устройство перекрестного выключателя является достаточно несложным. Он имеет две пары контактов, к которым присоединяется входящий и выходящий двухжильный провод. При нажатии на клавишу происходит одновременное размыкание ранее замкнутых контактов и перекрестное замыкание их друг с другом. Это позволяет изменить состояние каждого из двух проводов, проложенных между проходными выключателями, без нажатия на клавишу любого из них.

Перемычки между контактами такого устройства, которые указаны на рисунке, нужны для более наглядной демонстрации его работы. На практике такое изделие в большинстве случаев имеет только 4 контакта, что существенно облегчает процесс его подключения.

Чтобы получить возможность управления одновременно двумя группами потребителей, необходимо использовать двухклавишные выключатели. Принцип их работы не отличается от уже рассмотренного, однако схема подключения закономерно является более сложной.

Двухклавишный проходной выключатель допустимо рассматривать, как два одинарных устройства, помещенных в один корпус.

При необходимости управления группами потребителей из трех и более мест необходимо использовать двух- или трехклавишные перекрестные выключатели.

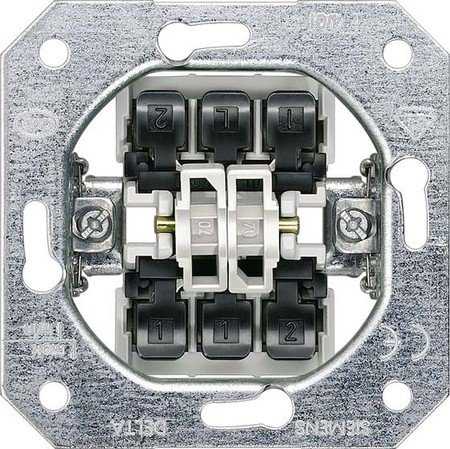

Как видно из рисунка, каждое двухклавишное устройство имеет шесть клемм для подключения проводов. Расположены они таким образом, чтобы исключить двоякое толкование расположения контактов каждой отдельной электрической цепи. И все же, следует обращать внимание на цветовую маркировку проводов. Согласно общепринятым правилам изоляция заземляющего проводника окрашивается в желто-зеленый цвет, а нулевого рабочего – в синий. Фазный проводник  может быть окрашен в любой цвет, но чаще всего используется черная или коричневая изоляция.

Что касается способа монтажа проходного выключателя, то, как и прочие устройства электрической проводки, он может иметь внутренний или наружный способ установки. Каждый из них обладает своими преимуществами и недостатками, однако в большинстве случаев используется внутренняя установка, как более надежный, эстетичный и безопасный вариант.

Таким образом, процесс монтажа проходного выключателя представляется задачей, которая вполне по силам любому человеку. Главное при этом четко представлять схему подключения осветительных приборов, а также место в ней монтируемого устройства.

mr-build.ru

Проходной выключатель — схема подключения: фото и видео урок как подключить проходной выключатель

Чтобы включить свет в комнате, необходимо воспользоваться обычным выключателем, который расположен при входе в помещение. Это традиционный способ, которым все пользуются давно. Но этот вариант сегодня не столь экономичен, тем более, в разрезе последних тенденций, связанных с экономией энергоносителей. Поэтому производители электрических устройств предлагают воспользоваться новинками, которые называются проходные выключатели. Что это такое, какова схема подключения проходного выключателя, для чего они устанавливаются, с какой целью и другие вопросы сегодня часто звучат от потребителей. На них и будем отвечать в этой статье.

Удобство использования проходного выключателя

Итак, рассмотрим несколько вариантов, в которых становится ясно, для чего необходим этот электрический прибор.

1. Вы заходите в спальню, включаете свет, включаете бра или светильник на тумбочке, чтобы перед сном почитать книжку. После чего подходите к двери и выключаете свет. Это хождение для многих неудобно. Поэтому возле кровати устанавливается проходной выключатель, с помощью которого можно отключить общее освещение комнаты.
2. Если в вашем доме есть длинный коридор, то и здесь неплохо бы установить данные приборы: один в начале комнаты, другой в конце. То есть, входите в коридор – включаете свет, выходите – выключаете. Экономия налицо.
3. То же самое касается межэтажных лестниц.
4. В квартирах, где есть проходная комната, выключатель проходного типа – отличное решение экономии электричества.

Многие могут сказать о том, что существует выключатели, в которых вмонтировано реле времени. И с помощью него можно неплохо экономить. Суть действия этого прибора заключается в том, что в нем выставляется временной период, в течение которого электроэнергия подается на источник света. Заканчивается время – выключается освещение.

Все правильно, но житейских ситуаций немало. К примеру, вы поднимаетесь по лестнице между этажами дома налегке. То есть, пробегаете буквально за пару секунд, и времени хватает, чтобы осветить лестничный пролет. В другой раз вы поднимаетесь с тяжелым чемоданом, затрачивая гораздо больше времени на подъем. И вдруг посередине лестничного марша свет выключается. Неудобство большое. К тому же приборы с реле времени не так надежны, как показала практика.

Что такое проходной выключатель

Рассматривая схематическую составляющую данного прибора, необходимо сделать заключение, что, скорее всего, это не выключатель, а переключатель. То есть, в нем не два контакта, как у обычного включателя, а три, с помощью которых можно переключать фазы с одной на другую.

Схема управления светильника из двух мест

Схема подключения проходного выключателя заключается в том, что необходимо соединить правильно три контакта между собой.

Внимание! От распределительной (распаячной) коробки к выключателю лучше всего проложить трехжильный кабель. То есть, в распредкоробку будут от каждого входить три жилы.

Итак, как происходит подключение проходного выключателя?

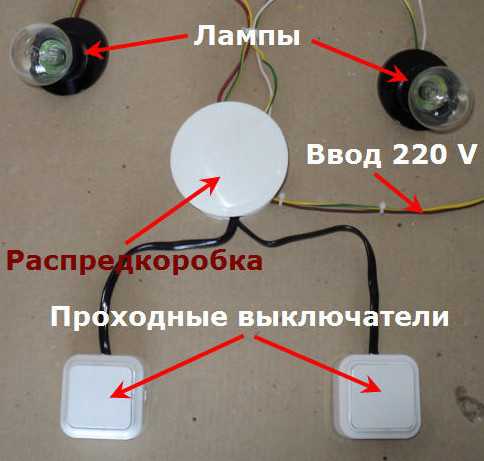

Схема проходного выключателя для двух мест

• Входящий в распаячную коробку общий провод имеет две жилы (фаза и ноль). Нулевая жила соединяется с жилой, идущей на светильник. Фазная жила соединяется с аналогичной одного из выключателей.
• Затем между собой производится присоединение двух проходных выключателей способом соединения жил по цвету. Чаще всего цвета жил – это красный, зеленый и белый. Так вот белый первого электрического прибора соединяется с фазой общего провода, между собой соединяются зеленые и красные провода. А белый контур второго прибора соединяется с фазой светильника.

Все, схема готова. Теперь к вопросу, как лучше установить все элементы данной схемы? В принципе, каких-то строгих правил и требований здесь нет. Во главу угла монтажного процесса необходимо заложить экономию строительных материалов. В основном имеется в виду расход электрического провода. Поэтому стоит предварительно провести замеры и выбрать оптимальный вариант (чаще всего это касается места установки распределительной коробки). К тому же скрытая проводка потребует проведения штробления стен, закладки кабеля и заделки штроб штукатуркой или шпаклевкой.

Что происходит внутри проходного выключателя

Чтобы понять, как работают проходные выключатели (схема подключения), необходимо рассмотреть, что у него твориться внутри. Итак, внутри прибора три контакта:

1. На один центральный запитывается фаза. На первый от общего входного провода, на второй от светильника.
2. Два остальных контакта соединяются между собой жилами одинакового цвета.
3. При этом центральный контакт – это ключ (переключатель), который будет разъединять или соединять всю электрическую цепь.

Схема управления светильника из трех мест

Иногда есть необходимость использовать для одной точки освещения не два, а отри выключателя. К примеру, длинный коридор, в который выходит сразу несколько дверей. Так вот у каждой двери необходимо установить один выключатель для удобства.

Как подключить проходной выключатель в данном случае?

• Во-первых, выключателей должно быть три: два проходных, один перекрестный (спаренный с двумя клавишами).
• Во-вторых, у проходных выключателей схема подключения та же, что и в первом случае, то есть, с тремя контактами. У перекрестного четыре жилы, а, значит, четыре контакта.

Внимание! Количество пунктов управления одной лампочкой может быть неограниченным. Единственный сложный момент – это большое количество точек коммутации (соединения) в распределительной коробке. Поэтому, чтобы не запутаться, необходимо правильно промаркировать каждую жилу от каждого выключателя.

Обычно перекрестный выключатель устанавливается в схему между проходными. При этом присоединение проходит вот в какой последовательности.

• Проходные выключатели соединяются с общим кабелем и светильником по вышеописанной схеме.
• С перекрестным соединение происходит по двум контактам с каждой стороны. Вот почему у него четыре жилы, то есть, по две на каждый проходной прибор.
• При этом внутри перекрестного установлено два ключа (отсюда и две клавиши на панели): один соединяет фазу по зеленному контуру, второй по красному. То есть, каждый контур работает по отдельности.

Необходимо отметить, что у разных производителей расположение клемм различное. Поэтому, чтобы разобраться в схеме подключения, надо найти ее на задней панели выключателя. Если ее там нет, то рассмотрите упаковку прибора. Если и здесь ее не нашли, тогда вскройте выключатель и пощелкайте клавишами. Визуально будет видно, какой тумблер, какую клемму замыкает. Отсюда и придется проводить присоединение кабелей.

И еще один момент. С помощью одной группу проходных выключателей можно включать и выключать разные группы осветительных приборов. К примеру, чтобы по одной схеме управлять двумя группами лампочек, необходимо использовать не одинарные проходные выключатели, а двойные с двумя клавишами. При этом в каждом выключателе будет по шесть контактов: два входных, четыре промежуточных для присоединения друг к другу.

По сути, это два одинарных прибора, встроенных в один корпус. Скажем прямо, схема подключения электрического прибора данного типа непроста. Если есть необходимость включить обе группы лампочек одновременно, нужно просто нажать сразу две клавиши на панели.

Заключение по теме

Установка проходных выключателей делает эксплуатацию освещения в доме или квартире удобным. И это первое, для чего эти приборы устанавливаются. Второе – это экономия потребляемой электроэнергии. На сегодняшний день данный критерий считается особо важным. Как было видно из статьи, схема подключения проходного выключателя не очень сложная, так что этот процесс можно провести своими руками. Главное – правильно присоединить контакты проводами между собой. В этом плане поможет цветовая окраска жил. Так что запутаться будет невозможно.

onlineelektrik.ru
