Подключение скважины к дому — Всё о бурении скважин

Шаг за шагом: как провести воду из скважины в свой дом

Для водоснабжения частного дома нет ничего лучше хорошего центрального водопровода, который обеспечивал бы стабильную подачу чистой воды из артезианской скважины. Однако подобное благо цивилизации до сих пор редкость не только на селе, но и в городском частном секторе. Для многих владельцев своего дома водоснабжение из скважины — не дешёвый, но порой единственный способ обеспечить себя водоснабжением с должным уровнем комфорта. Рассмотрим, как подключить скважину к домашнему водопроводу, установить необходимое оборудование.

Содержание

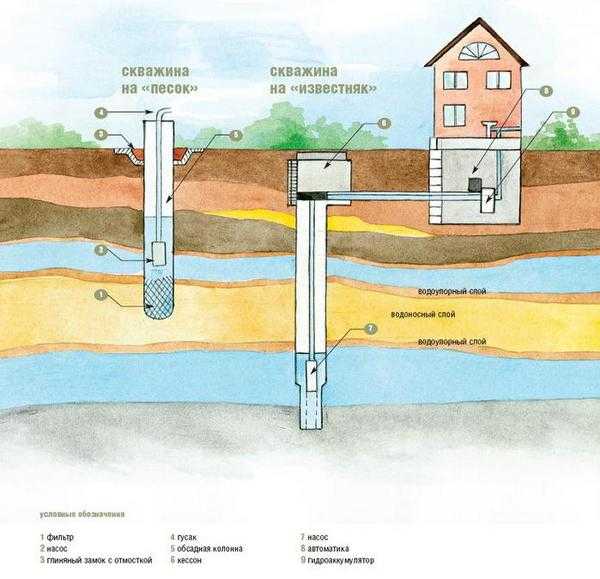

Бурится на ближайший к поверхности водоносный горизонт, который располагается в песчано-известковом слое. Обходится относительно недорого, глубина невелика — 15-30 м. Характеристики скромны: дебит 0,6-1,2 м3/ч, срок службы 5-30 лет при условии регулярного водозабора. На обсадную трубу снизу обязательно устанавливается фильтр. Качество воды лучше, чем в колодце, но всё же зачастую для того, чтобы довести её до высокого уровня питьевых стандартов, приходится устанавливать в доме многоступенчатые фильтрационные системы.

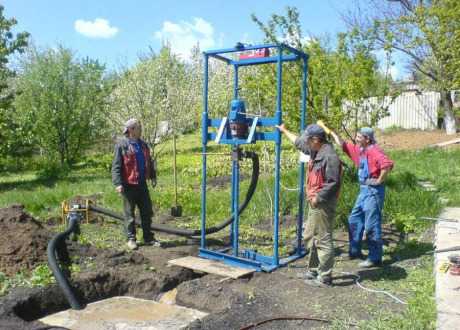

Песчаную скважину можно пробурить с помощью подобной малогабаритной установки. При прокачке необходимо следить, чтобы внутрь обсадной трубы не попала грязь с поверхности

Отличается исключительной чистотой и обилием воды, дебитом 3-10 м3/ч и выше. При правильной эксплуатации служит очень долго, полвека — отнюдь не предел. Пористый известняк с водоносным слоем может залегать довольно глубоко. В редких случаях удаётся добраться до артезианских вод на уровне 25 м, но чаще это 50-250 м. Стоимость скважины резко возрастает при превышении глубины в 60-100 м. И не только из-за высокой стоимости бурения, но и потому, что приходится устанавливать значительно более мощные глубинные насосы. Экономически оправдано устроить артезианскую скважину вскладчину, воды с избытком хватит на несколько домов.

Если вы только изучаете возможность бурения скважины на своём участке, а никто из соседей ещё не занимался водоснабжением, поговорите с местными геологами. Скорее всего, они знают расположение водоносных пластов в вашем районе и смогут дать исчерпывающую консультацию.

Над скважиной располагают сооружение, в котором размещают необходимое оборудование. Как правило, это кессон, полностью расположенный ниже уровня земли, гидроизолированный и утеплённый. Его можно собрать из стандартных бетонных колец, замонолитить, выложить из кирпича или бетонных блоков. В продаже также имеются готовые полимерные и стальные блоки. Размеры кессона должны позволять провести обслуживание оборудования.

Дороже, но быстрее и надёжнее установить готовый кессон для скважины

Основное оборудование можно размещать в кессоне, но мы рекомендуем устанавливать его в доме, в тёплом и сухом помещении, так оно прослужит дольше. На обсадную трубу следует установить оголовок.

Оголовок, помимо защиты от загрязнений, служит для подвески насоса, пропуска трубы и электрокабеля

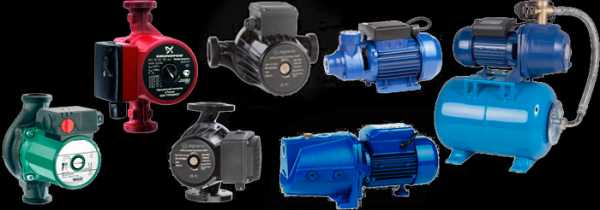

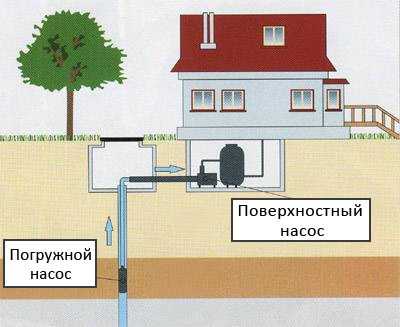

В зависимости от глубины подъёма используется следующее оборудование:

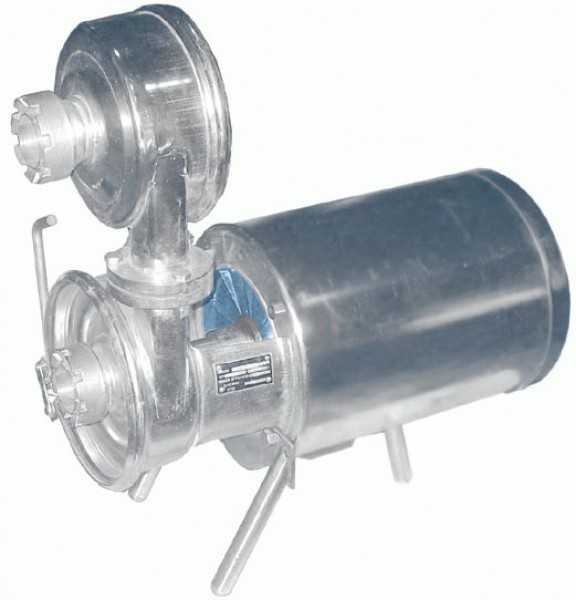

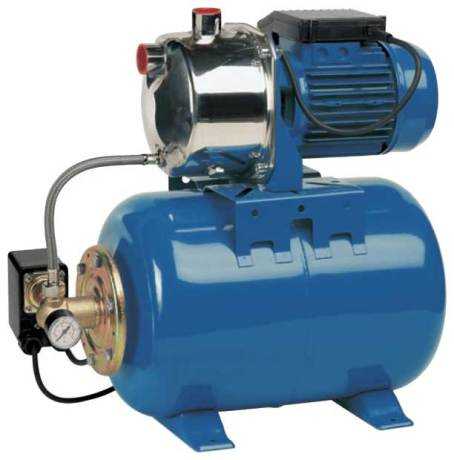

Станция водоснабжения с верхним расположением насоса. Стоит недорого, однако глубина всасывания невелика, 8-14 м, что ограничивает сферу применения колодцами и неглубокими песчаными скважинами. Станция полностью укомплектована, непосредственно к ней можно подключать домашний водопровод.

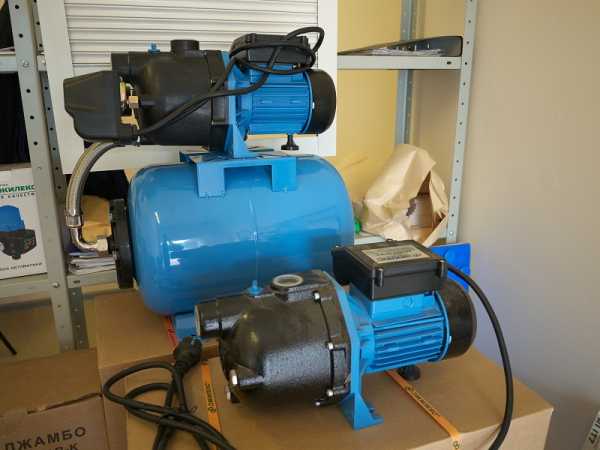

В состав комплектной насосной станции входят все необходимые устройства: насос, накопительный бак, автоматика

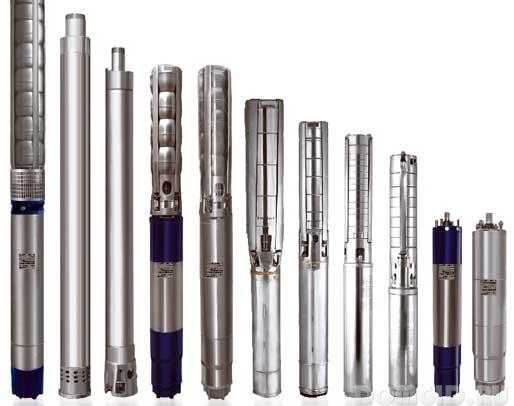

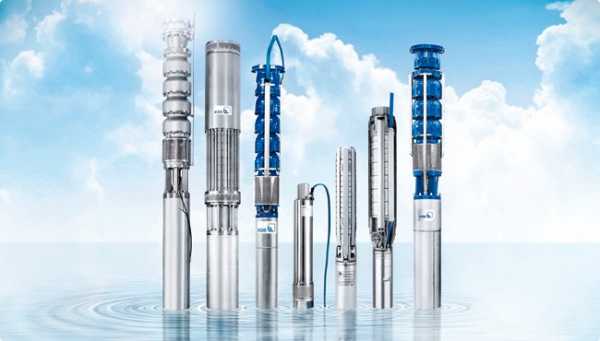

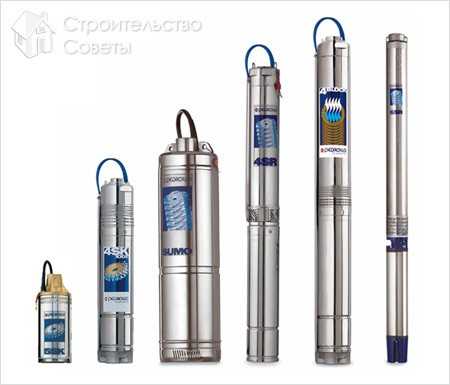

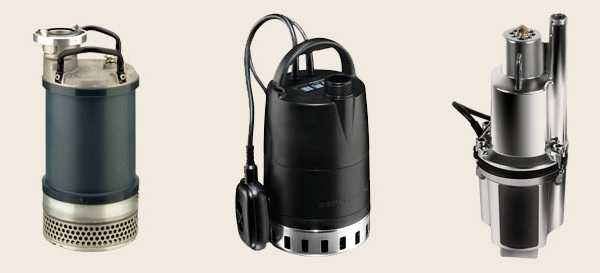

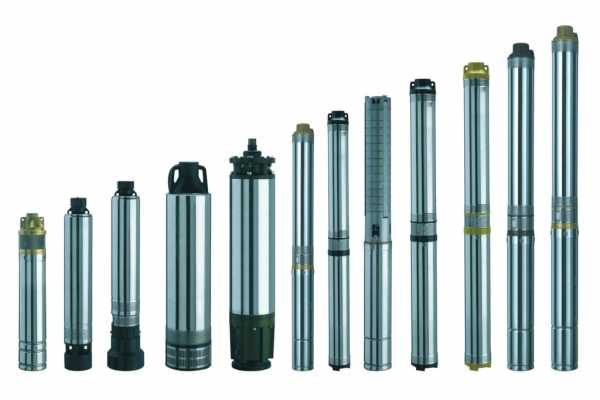

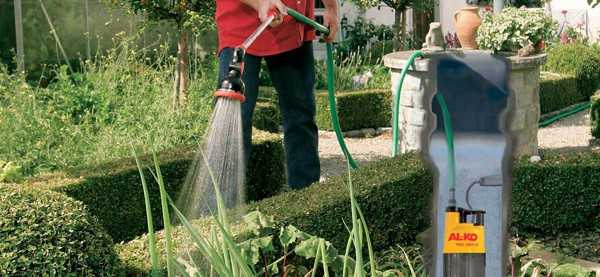

Скважинный насос способен поднимать воду с большой глубины и имеет небольшой диаметр, рассчитанный на обсадную трубу. Дешёвые вибрационные насосы «Ручеёк» или «Малыш» не рекомендуется использовать длительное время, они способствуют засорению фильтра, к тому же маломощны. Не нанесёт урона скважине и даст достаточный объём воды центробежный насос. Глубина подъёма моделей бюджетной категории —от 50 до 100 м.

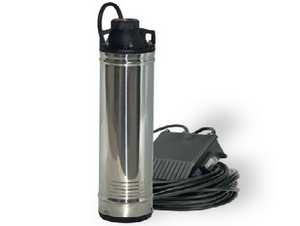

Модель глубинного насоса выбирают, исходя из глубины, дебита скважины и потребности в воде.

Вода, прежде чем попасть от скважинного насоса непосредственно в водопровод, закачивается в один из двух видов накопителей:

Открытый бак, установленный в верхней точке водоразбора. Оттуда вода подаётся вниз самотёком. Включение насоса для пополнения бака и его отключение обеспечивает поплавковый механизм, установленный в баке. Простое и недорогое решение, однако давление воды маловато для комфортного пользования и недостаточно стабильно.
Закрытый мембранный гидроаккумулятор, где вода постоянно находится под давлением благодаря пневматическому элементу. Благодаря этому в водопроводе создаётся давление, достаточное для адекватной работы всех водоразборных устройств, в том числе гидромассажных и автополива.

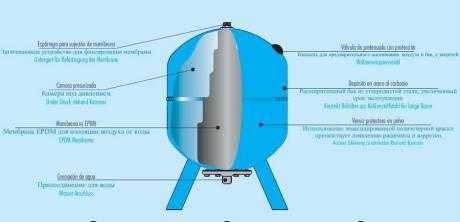

Устройство гидроаккумулятора. Для поддержания стабильного давления в водопроводе необходимо регулярно проверять давление воздуха в мембране. При необходимости её подкачивают через ниппель.

Относительно несложно устроить водоснабжение из скважины своими руками на основе комплектной водопроводной станции. Нужно установить перед ней обратный клапан, песчаный фильтр, опустить герметичный шланг на отметку водозабора и заполнить устройство водой, тщательно соблюдая инструкцию. Подключить станцию к электропитанию.

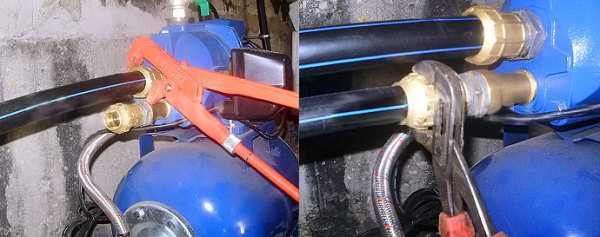

Подключение насосной станции не представляет особой сложности

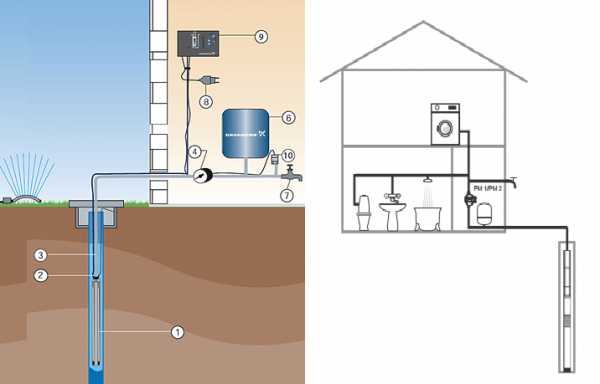

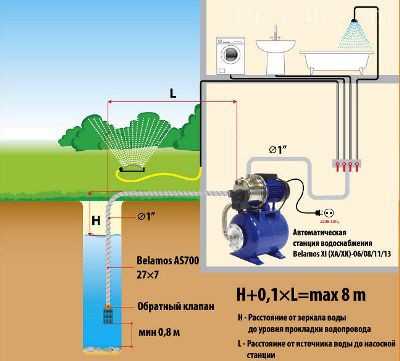

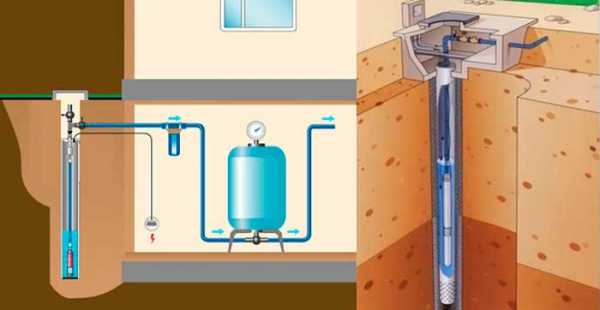

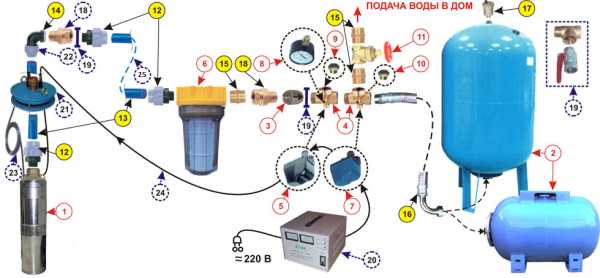

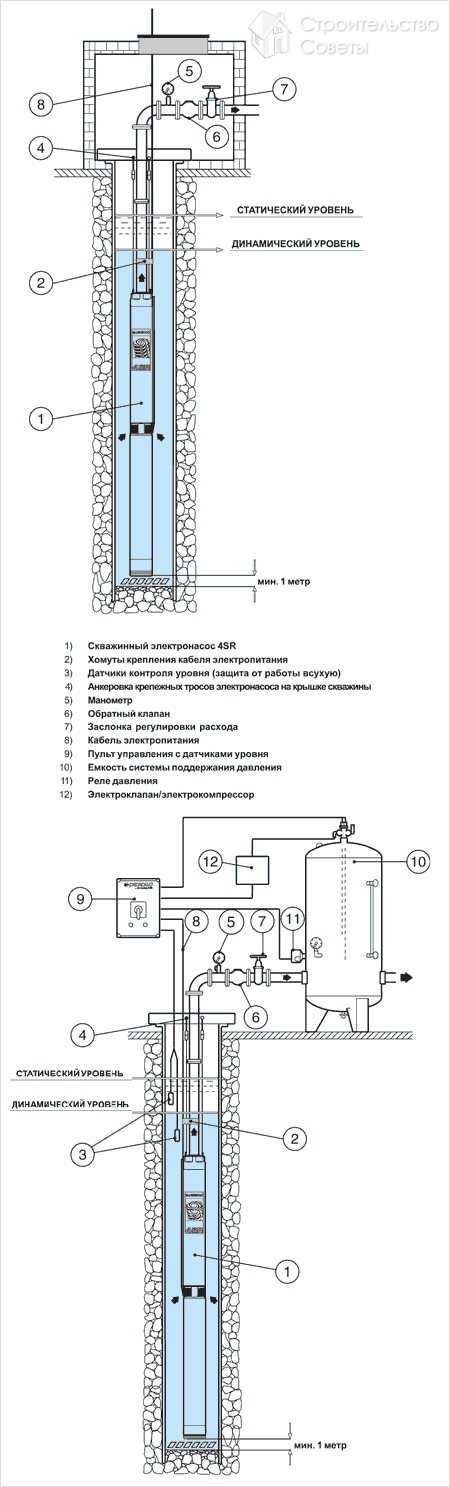

Схема подключения водоснабжения от скважины на основе центробежного погружного насоса и гидроаккумулятора должна включать в себя следующие элементы:

Глубинный насос.
Обратный клапан.
Подающий трубопровод, располагается в грунте ниже глубины его промерзания.

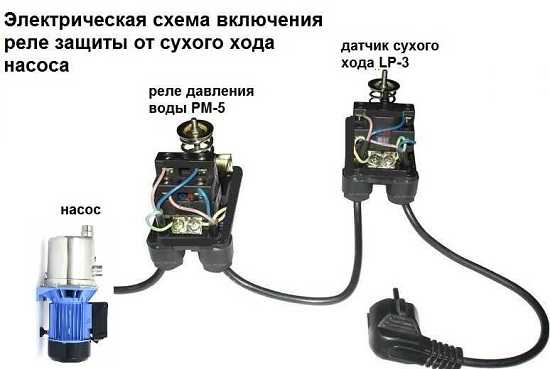

Автоматическое устройство защиты от «сухого хода», если насос изначально им не оборудован.

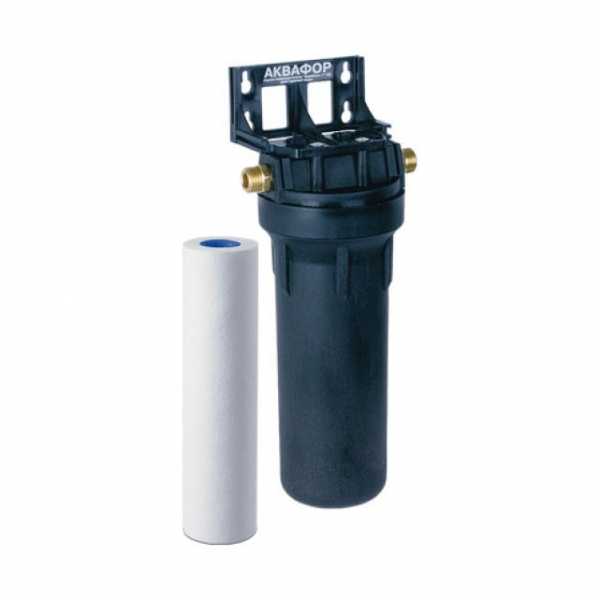

Фильтр грубой очистки перед гидроаккумулятором.
Запорный кран.
Гидроаккумулятор.

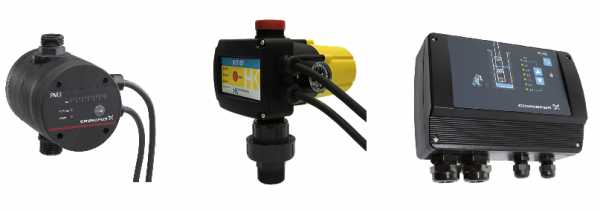

Автоматика: реле давления, пульт управления.
Шаровый кран или вентиль, непосредственно к которому присоединяется домашний водопровод.
Также рекомендуется установить вентиль для слива системы, его можно расположить в кессоне или возле гидроаккумулятора.

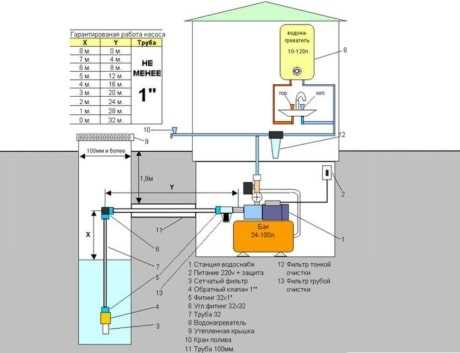

Схема подключения водопровода от скважины для центробежного насоса и гидроаккумулятора.

Наш краткий материал даёт лишь общее представление о том, как провести воду из скважины в дом. Люди «рукастые», обладающие временем и желанием, могут попытаться сделать это самостоятельно. Тем же, кто никогда не держал в руках разводной ключ, мы рекомендуем доверить работы по водоснабжению собственного дома профессионалам, специализирующимся на подобной деятельности.

Рекомендуем похожие статьи

Обустройство кессона для скважины своими руками из бетона и кирпича или установка готового модуля
Как сделать абиссинскую скважину своими руками – простое решение вопроса водоснабжения участка
Устройство дачного водопровода с погружным насосом: схема и оборудование

Подключение скважины к дому: советы и рекомендации специалистов

Когда все проблемы по бурению скважины и ее оформлению остались далеко позади необходимо произвести еще целый ряд дополнительных работ, чтобы в доме появилась вода. Многие считают, что этот процесс довольно прост и не требует подробных инструкций. Однако если бы это было так, то вопрос о том, как подключить скважину к дому не задавался бы так часто.

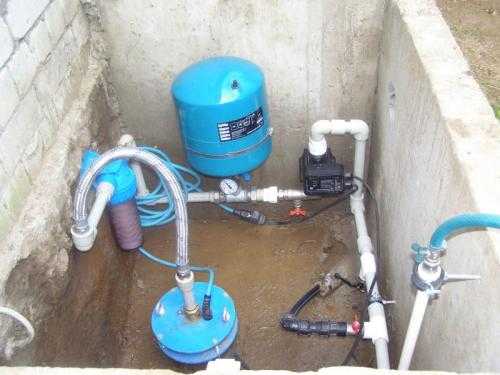

Любительское фото внутреннего обустройства кессона, на котором видны все необходимые узлы и соединения

Поэтапный процесс

Для начала следует сказать о том, что все работы по дальнейшему благоустройству можно разделить на три этапа. Первый предполагает создание кессона и установку насоса. Второй этап отвечает за прокладку трубопровода, а третий пункт рассказывает о том, как организовать систему компенсации давления и очистки в самом доме.

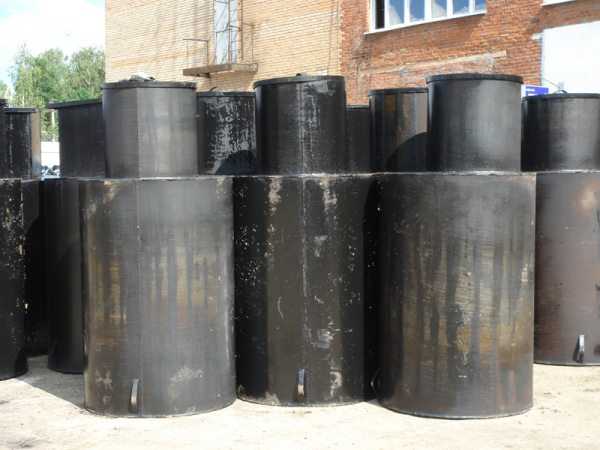

Металлические конструкции кессонов

Для начала вокруг обсадной трубы скважины вырывают небольшой котлован, в котором будет установлен кессон.
Его назначение заключается в том, чтобы создать небольшое пространство на уровне ниже промерзания грунта, где будет располагаться вся система трубопровода. Оно необходимо для последующего обслуживания скважины и ремонта. Также кессон должен защищать конструкцию от воздействия грунтовых и ливневых вод.

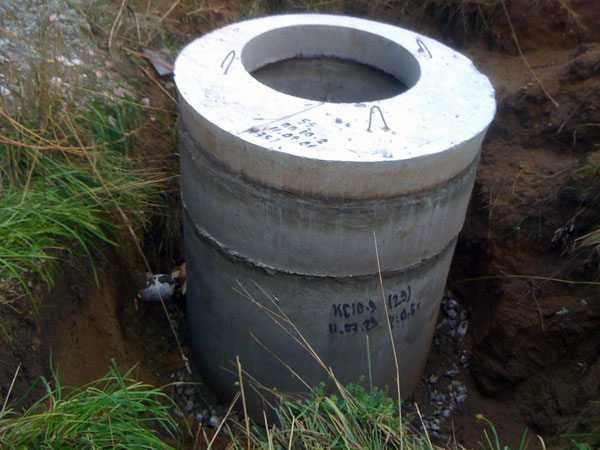

Конструкция из бетонных колец с крышкой под люк

Раньше стены и пол такой ямы обкладывали кирпичом, создавали гидроизоляцию и дополнительно утепляли. При этом заранее оставляли небольшое отверстие на уровне ниже промерзания грунта, чтобы через него можно было установить трубопровод. Также сверху изготавливалась бетонная крышка, которая имело отверстие для люка.
Некоторые мастера для такой работы предпочитали использовать бетонные кольца, позволяющие быстро создать просторный колодец, который отлично переносил все внешние воздействия. Однако оба эти метода довольно трудоемки и требуют больших затрат.

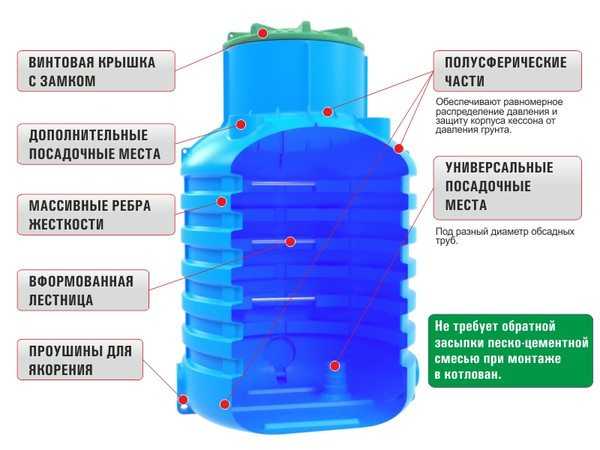

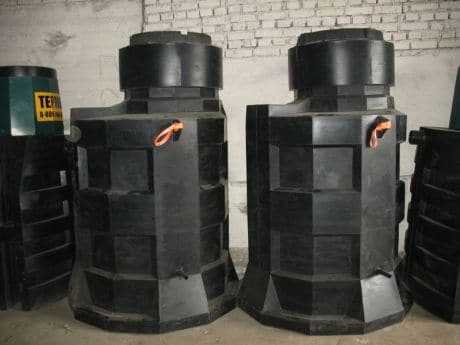

Устройство пластиковых кессонов и их преимущество над другими изделиями

В настоящее время профессиональные мастера предпочитают использовать пластиковые кессоны, которые продаются в специализированных магазинах. Их просто помещают в яму в соответствии руководством по эксплуатации, а дно для надежности заливают бетоном с жидким стеклом. При этом цена таких систем невысока, а простота их монтажа также сказывается на стоимости работ.

Специалисты советуют утеплять подобные сооружения, чтобы зимой вода в них не замерзала.
Необходимо сказать о том, что существуют и металлические конструкции подобного типа, но их стоимость и практичность оставляет желать лучшего, хотя некоторые специалисты используют их до сих пор, затрачиваясь на дополнительную гидроизоляцию, защиту от коррозии и утепление.
После того, как кессон установлен и зафиксирован необходимо произвести установку водяного насоса.

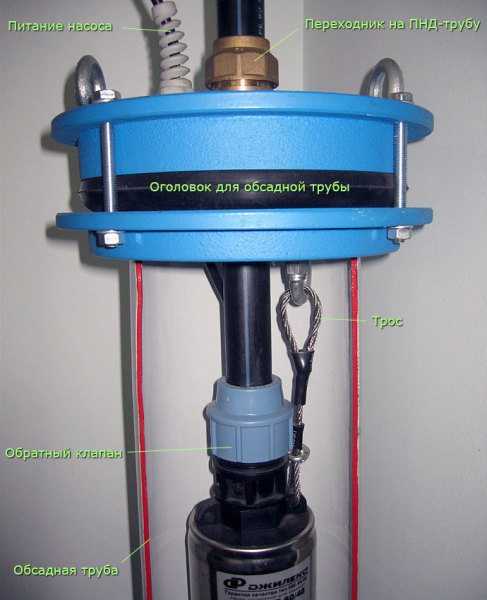

Монтаж насоса на оголовок обсадной трубы

Для начала к нему присоединяют обратный клапан. Он позволит предотвратить гидравлические удары в системе.
После этого к клапану крепится труба, а к самому насосу оцинкованный трос в оплетке из не промокающего материала.

Необходимо отметить, что трос и провода фиксируют на трубе на расстоянии не мене 1.5 метра.

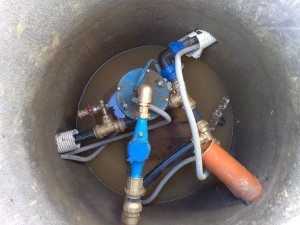

Внутреннее обустройство кессона с разводкой в нескольких направлениях

Далее производят погружение на самое дно скважины. В итоге на поверхности остается труба, трос и питающий провод насоса.
На следующем этапе необходимо отметить уровень максимальной глубины при помощи маркера на тросу, а затем поднять насос на один метр.
Затем производят фиксацию. Для данных целей применяют оголовок обсадной трубы, к которому и крепят трос и водопровод. Впоследствии его фиксируют через уплотнительное кольцо на болты.

Довольно часто над скважиной выводят дополнительный кран, но такое стоит делать только тогда, когда перед ним установлен гидроаккумулятор

В итоге на полу кессона появляется верхняя часть оголовка, надежно зафиксированная с водопроводной трубой, к которой можно крепить дальнейшую разводку.
Стоит отметить, что такое подключение скважины является типовым и соответствует всем необходимым стандартам.

Совет! В данном процессе могут допускаться небольшие изменения или дополнения, обусловленные конструкцией используемых материалов. Поэтому очень важно детально изучить заранее разработанный проект и проверить его на соответствие с приобретаемыми элементами скважины.

Соединительные узлы системы трубопровода

Прокладка трубопровода

На данном этапе необходимо вырыть траншею, которая бы вела от специального отверстия в кессоне к дому.
Стоит отметить, что ее глубина должна быть ниже уровня промерзания грунта, а ввод в дом стоит делать на уровне подвала или цокольного этажа.
После этого на пол траншеи укладывают слой песка в 5 см, который для уплотнения рекомендуется пролить водой и разровнять.

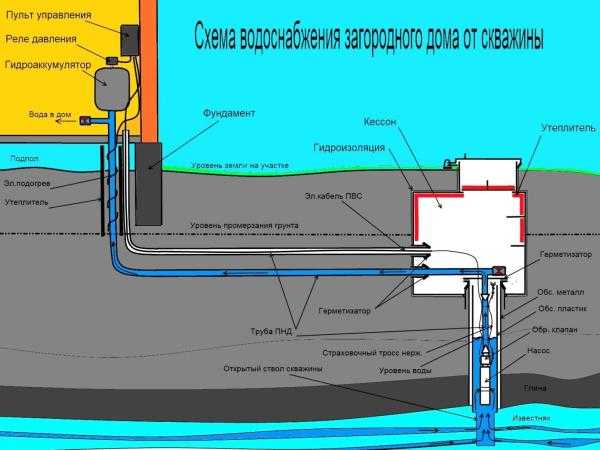

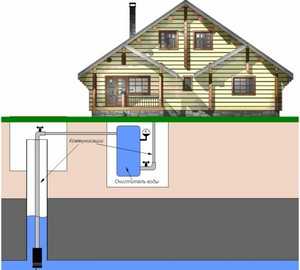

Схема водоснабжения дома от скважины

На следующем этапе необходимо выбрать водопроводную трубу. Профессиональные мастера рекомендуют для этих целей использовать пропиленовые системы. Они продаются в рулонном виде и при укладке не требуют дополнительных соединений, поскольку могут даже поворачивать под определенным углом.
Необходимо сказать о том, что диаметр такой трубы должен быть не менее 3 см. Поэтому заранее необходимо приобрести все нужные для монтажа переходники.
Затем на трубу в скважине устанавливают тройник, к одной стороне которого подключают водопровод. Во второе ответвление монтируют небольшой кран, который послужит для технологических работ и поможет снять давление при обслуживании.

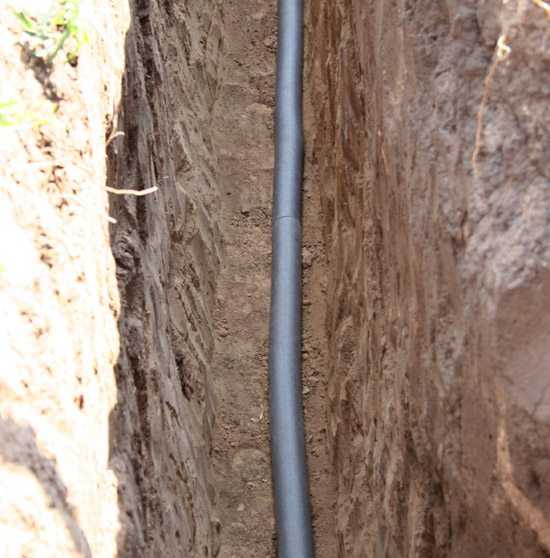

Укладка трубы в траншее с использованием защитного кожуха, который также выполняет функции утеплителя

К уложенной в траншее трубе некоторые мастера помещают и провод питающий насос. Однако такое решение будет неверным, поскольку инструкция по монтажу запрещает это делать. Дело в том, что так на оба проводника будут воздействовать наводящие токи и при этом обслуживание и ремонт электрических систем может производиться значительно чаще, чем водопровода.
Учитывая это, провода обычно выводят наружу кессона или укладывают в отдельной траншее, если используют специальный кабель и гофрированную защиту.
Профессиональные мастера рекомендуют защитить трубу от больших нагрузок сверху. Для этого можно использовать специальные бетонные короба или другие предохранительные системы, которые устанавливают в траншею.
Также можно использовать специальные кожухи для труб, которые изготавливают из вспененного пенополистирола. Они послужат отличной защитой от небольших нагрузок и будут выполнять функции утеплителя.
После этого все засыпают вырытым грунтом и уплотняют.

Совет! Даже если ввод в дом и вывод из кессона расположены ниже промерзания грунта, в местах прохождения трубы стен все равно необходимо установит утеплитель и защиту от трения.

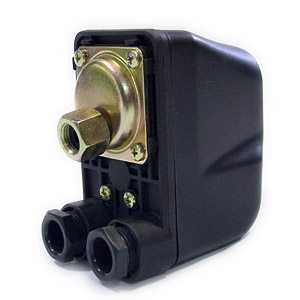

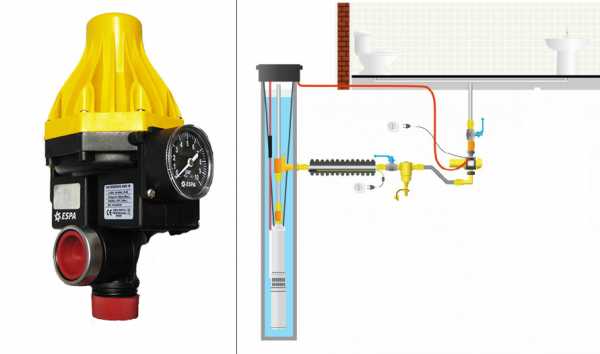

Простейшее реле давления воды

Обустройство в доме

Данный этап считается одним из самых простых и его вполне можно производить своими руками. Он не требует утомительных земельных работ и заключается в сборке системы.
Для начала необходимо организовать свободное пространство, на котором будет располагаться все необходимое оборудование.

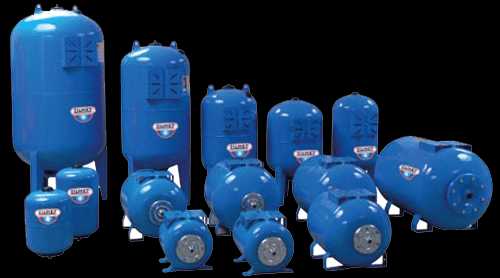

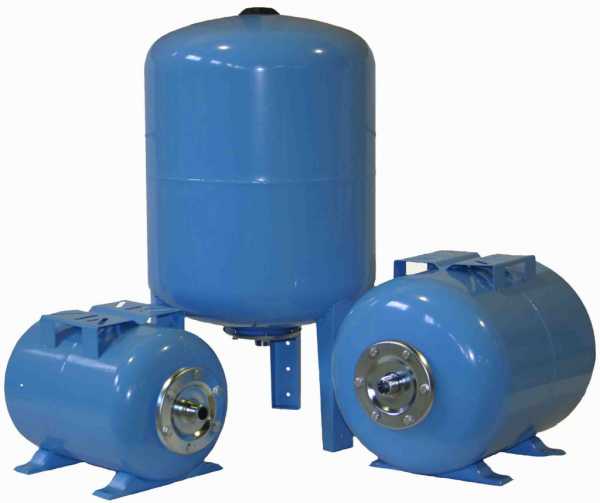

Различные виды гидроаккумуляторов

Затем на входную трубу устанавливают реле давления. Оно будет отвечать за создания определенного рабочего напора во всей системе.
После этого специалисты рекомендуют поставить сеточный фильтр, который послужит дополнительной защитой от крупного мусора.
На следующем этапе следует установить гидроаккумулятор. Данное устройство отвечает за поддержание давления в системе даже после отключения водяного насоса. При этом благодаря ему его не нужно включать постоянно, чтобы обеспечивать доступ к воде.

Фильтр для воды с тремя уровнями очистки

Гидроаккумулятор имеет определенный объем, который также можно использовать как запас. Однако не стоит устанавливать больших устройств, стоимость которых очень высока. Профессиональные мастера рекомендуют применять несколько изделий меньшего объема, что никак не отразится на давлении, но позволит пользоваться водой без включения насоса более длительный срок.
После этого производится обычная разводка водопровода по дому.

Совет! Не всегда вода из скважины является идеально чистой. Именно поэтому рекомендуется установить в доме фильтр тонкой очистки.

Вариант системы в сборе

Просмотрев видео в этой статье можно получить более детальную информацию о том, как организовать всю систему питания дома водой из скважины. При этом основываясь на тексте, который приведен выше, следует сделать вывод о том, что этот процесс является довольно сложным и может потребовать от исполнителя определенных навыков. Однако при наличии проекта и следуя указаниям руководства по монтажу можно выполнять его самостоятельно (см.также статью «Самостоятельное обустройство скважины на воду» ).

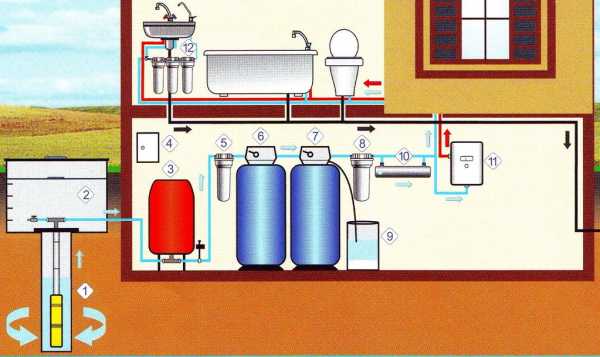

Схема водоснабжения частного дома из скважины

Когда отсутствует водопровод, частные дома и дачи получают воду из колодцев и скважин.

Из статьи вы узнаете, где расположить и как обслуживать скважину, как сделать ввод воды в дом и какие системы водоснабжения использовать в той или иной ситуации.

Требования к скважинам

Следует придерживаться таких требований к скважинам:

Расстояние от канализационного колодца до скважины. Если колодец герметичен, и фекальные массы удаляет автомобиль-ассенизатор, располагайте скважину не ближе 40 метров от колодца. Если жидкость в септике впитывается в грунт, расстояние до колодца 50-60 метров и зависит от объема канализационного стока в сутки. 1-2 кубометра – 50 метров. 4-5 кубометров – 60 метров.
Обязательно нужна проверка воды в санитарной инспекции. Потому что воду для мытья посуды не кипятят – бактерии из воды оседают на посуде. Этой же водой моют руки. Пробурив скважину, качайте из нее воду до тех пор, пока вода не станет прозрачной. Это занимает от 2-х дней (на абиссинских скважинах) до 3-х месяцев.

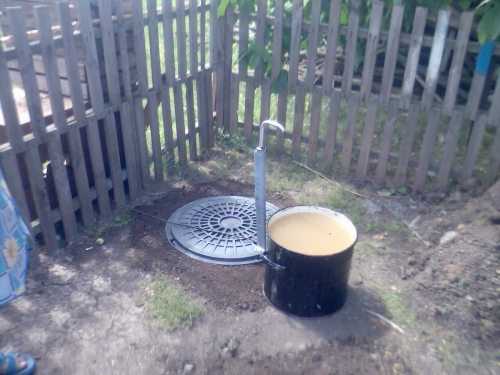

Вода попадает в скважину через стенки водоносного слоя. Если в работе скважины возникают перерывы в 1-2 месяца, стенки заиливаются и теряют пропускную способность. Чтобы этого не произошло, 1-2 раза в неделю по 2-3 часа качайте воду из скважины для профилактики заиливания. Один раз в 3-5 лет относите воду на анализ в санитарную инспекцию.
Раз в 3-5 лет или после снижения дебета (производительности) скважины, промывайте ее струей воды. Для этого используйте поливальную или пожарную машину. Промывка раскроет заиленные каналы стенок, поднимет ил со дна и вынесет его на поверхность. После промывки откачивайте воду из скважины 1-2 дня до полного очищения и появления чистой воды.

Не бурите скважину ближе 50 метров от септика, вода из него не пригодна для питья.

Ввод воды в дом

Чтобы провести воду в дом, необходимо сделать водопровод и защитить его и скважину от мороза.

Водопровод делают из резинового шланга, полиэтиленовых, пластиковых или металлопластиковых труб внутренним диаметром 20-30 мм. Чтобы сохранить их от повреждения и морозов, трубы укладывают под землей. Резиновый шланг легче в укладке и дешевле, но ненадежен.

Водопровод из металлопластиковых и полиэтиленовых труб монтируют с помощью резьбовых фитингов без использования специального оборудования. Водопровод из пластиковых труб собирают с помощью «паяльника», его продают в строительных и хозяйственных магазинах.

Чтобы защитить скважину от мороза, ее необходимо утеплить или оборудовать кессон (комнату для дополнительного оборудования). Для утепления применяют пенопласты и вспененный полиуретан (монтажная пена). Создание кессона увеличивает количество возможных схем водоснабжения дома из скважины.

Располагайте водопровод на глубине 1 метр, утеплите его теплоизоляцией для труб соответствующего диаметра. После прокладки и подключения водопровода, засыпьте траншею землей и уплотните грунт.

Как подключить скважину к дому

Схемы с погружным насосом

Существует 3 схемы подключения скважины к дому с погружным насосом:

Погружной (скважинный, глубинный) насос – накопительный бак – потребители воды. Накопительный бак устанавливают на чердаке здания. Перепад высот между накопительным баком и потребителями воды в 10 метров создает давление в 1 бар. Плюс этой схемы – простота и дешевизна, не нужны гидроаккумулятор, датчик давления и дополнительный насос. Минусы – насос поднимает воду на большую высоту, поэтому падает производительность. Давление воды не превышает 1 бар, что недостаточно для подключения посудомоечной и стиральной машины или газового автоматического водонагревателя (колонки). Эту схему применяют при глубине скважины до 70 метров.
Погружной насос – гидроаккумулятор – датчик давления – потребители воды. Гидроаккумулятор (ГА) устанавливают возле ввода воды в дом или в кессоне. Датчик давления включает и выключает насос после достижения установленного давления воды. Плюсы – давление в системе регулируют датчиком давления. Минусы – при использовании ГА малого объема (до 100 литров) насос работает в тяжелых условиях частого включениявыключения, это снижает ресурс и надежность. Эту схему применяют при глубине скважины до 50 метров с центробежными насосами и до 30 метров с вибрационными.

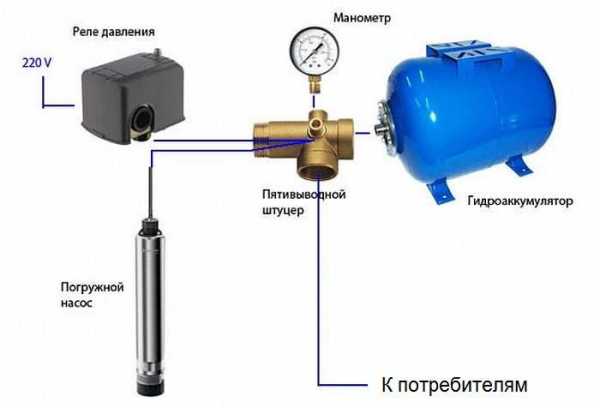

Подключение гидроаккумулятора к насосу (не важно, в скважине он или на поверхности) продлевает срок службы и повышает надежность насоса.

Погружной насос – накопительный бак – датчик уровня воды в баке – дополнительный поверхностный насос – гидроаккумулятор – датчик давления – потребители воды. Погружной насос накачивает воду в накопительный бак по сигналам датчика уровня воды. Дополнительный насос создает давление в системе водоснабжения, гидроаккумулятор устраняет перепады давления воды. Плюсы – погружной насос работает в комфортном режиме включения/выключения при максимальной производительности, нет нужды поднимать воду на 10-15 метров выше, чтобы создать давление в кранах. Минусы – надежность дополнительного насоса зависит от объема ГА. Чем выше объем, тем меньше циклов включение/выключение за единицу времени, тем меньше пусковые нагрузки. Эту схему применяют для скважин любой глубины. Высота подъема воды зависит только от мощности насоса.

Схемы с поверхностными насосами

Насос – ГА – датчик давления. Плюсы – невысокая стоимость, не нужно покупать глубинный насос и накопительный бак. Минусы – применяют для скважин, где расстояние до воды меньше 5 метров. Надежность и срок службы насоса зависят от объема ГА.

Схемы с насосными станциями

Насосная станция – агрегат, который состоит из поверхностного насоса, ГА небольшого объема (до 20 литров) и датчика давления. Схемы такие же, как для поверхностного насоса. Надежность насоса увеличивается при подключении дополнительного ГА.

Все схемы подключения насосов и насосных станций применяют к скважинам и к колодцам.

Если финансы позволяют, то используйте схему погружной насос – накопительный бак – датчик уровня воды в баке – дополнительный поверхностный насос – гидроаккумулятор – датчик давления – потребители воды. Такая схема предпочтительна на всех скважинах, кроме абиссинской с тонкой трубой. На абиссинской скважине с тонкой трубой применяйте схему с поверхностным насосом или насосной станцией.

Фильтрация воды

Вода проходит через много слоев грунта, поэтому содержание микробов и опасных бактерий в ней мало. Но скважина динамична, в ней движется вода, возникают вибрации от насоса, осыпается грунт или поднимется ил. Вибрационные насосы нечувствительны к таким загрязнениям, поэтому грязь проходит через насос и попадает в водопровод. Центробежные насосы чувствительны к таким загрязнениям, при повреждении сетчатого фильтра грязь разрушает механизм насоса и в водопровод попадают металлическая стружка и пыль. Водяной фильтр сохранит бытовую технику и вас от грязи при любой схеме подключения воды из скважины.

Вода фильтруется с помощью водяных фильтров, которые устанавливают в систему водоснабжения. Сетчатый фильтр устанавливайте в доме, перед центробежным или поверхностным насосом. Фильтр грубой очистки устанавливайте между погружным насосом и накопительным баком. Фильтр тонкой очистки устанавливайте после ГА.

Водоснабжение дома из скважины имеет плюсы и минусы. К нему прибегают, когда невозможно подключить дом к центральному водоснабжению. Правильно выбирайте схему подключения к скважине. Следите за состоянием скважины и системы водоснабжения, и в вашем доме из кранов будет течь чистая безвредная вода.

Источники: http://aqua-guru.ru/vodosnab/vodosnabzhenie-iz-skvazhiny.html, http://kolodec.guru/scvazhiny/dopolnitelno/163-podklyuchenie-skvazhiny-k-domu, http://oskada.ru/dobycha-i-transportirovka-vody/sxema-vodosnabzheniya-chastnogo-doma-iz-skvazhiny.html

rusbyr.ru

как подключить своими руками, видео-инструкция, фото

Любительское фото внутреннего обустройства кессона, на котором видны все необходимые узлы и соединения

Поэтапный процесс

Металлические конструкции кессонов

Кессон

Для начала вокруг обсадной трубы скважины вырывают небольшой котлован, в котором будет установлен кессон.
Его назначение заключается в том, чтобы создать небольшое пространство на уровне ниже промерзания грунта, где будет располагаться вся система трубопровода. Оно необходимо для последующего обслуживания скважины и ремонта. Также кессон должен защищать конструкцию от воздействия грунтовых и ливневых вод.

Конструкция из бетонных колец с крышкой под люк

Раньше стены и пол такой ямы обкладывали кирпичом, создавали гидроизоляцию и дополнительно утепляли. При этом заранее оставляли небольшое отверстие на уровне ниже промерзания грунта, чтобы через него можно было установить трубопровод. Также сверху изготавливалась бетонная крышка, которая имело отверстие для люка.
Некоторые мастера для такой работы предпочитали использовать бетонные кольца, позволяющие быстро создать просторный колодец, который отлично переносил все внешние воздействия. Однако оба эти метода довольно трудоемки и требуют больших затрат.

Устройство пластиковых кессонов и их преимущество над другими изделиями

В настоящее время профессиональные мастера предпочитают использовать пластиковые кессоны, которые продаются в специализированных магазинах. Их просто помещают в яму в соответствии руководством по эксплуатации, а дно для надежности заливают бетоном с жидким стеклом. При этом цена таких систем невысока, а простота их монтажа также сказывается на стоимости работ.
Специалисты советуют утеплять подобные сооружения, чтобы зимой вода в них не замерзала.
Необходимо сказать о том, что существуют и металлические конструкции подобного типа, но их стоимость и практичность оставляет желать лучшего, хотя некоторые специалисты используют их до сих пор, затрачиваясь на дополнительную гидроизоляцию, защиту от коррозии и утепление.
После того, как кессон установлен и зафиксирован необходимо произвести установку водяного насоса.

Монтаж насоса на оголовок обсадной трубы

Для начала к нему присоединяют обратный клапан. Он позволит предотвратить гидравлические удары в системе.
После этого к клапану крепится труба, а к самому насосу оцинкованный трос в оплетке из не промокающего материала.
Необходимо отметить, что трос и провода фиксируют на трубе на расстоянии не мене 1.5 метра.

Внутреннее обустройство кессона с разводкой в нескольких направлениях

Далее производят погружение на самое дно скважины. В итоге на поверхности остается труба, трос и питающий провод насоса.
На следующем этапе необходимо отметить уровень максимальной глубины при помощи маркера на тросу, а затем поднять насос на один метр.
Затем производят фиксацию. Для данных целей применяют оголовок обсадной трубы, к которому и крепят трос и водопровод. Впоследствии его фиксируют через уплотнительное кольцо на болты.

В итоге на полу кессона появляется верхняя часть оголовка, надежно зафиксированная с водопроводной трубой, к которой можно крепить дальнейшую разводку.
Стоит отметить, что такое подключение скважины является типовым и соответствует всем необходимым стандартам.

Совет! В данном процессе могут допускаться небольшие изменения или дополнения, обусловленные конструкцией используемых материалов. Поэтому очень важно детально изучить заранее разработанный проект и проверить его на соответствие с приобретаемыми элементами скважины.

Соединительные узлы системы трубопровода

Прокладка трубопровода

На данном этапе необходимо вырыть траншею, которая бы вела от специального отверстия в кессоне к дому.
Стоит отметить, что ее глубина должна быть ниже уровня промерзания грунта, а ввод в дом стоит делать на уровне подвала или цокольного этажа.
После этого на пол траншеи укладывают слой песка в 5 см, который для уплотнения рекомендуется пролить водой и разровнять.

Схема водоснабжения дома от скважины

На следующем этапе необходимо выбрать водопроводную трубу. Профессиональные мастера рекомендуют для этих целей использовать пропиленовые системы. Они продаются в рулонном виде и при укладке не требуют дополнительных соединений, поскольку могут даже поворачивать под определенным углом.
Необходимо сказать о том, что диаметр такой трубы должен быть не менее 3 см. Поэтому заранее необходимо приобрести все нужные для монтажа переходники.
Затем на трубу в скважине устанавливают тройник, к одной стороне которого подключают водопровод. Во второе ответвление монтируют небольшой кран, который послужит для технологических работ и поможет снять давление при обслуживании.

Укладка трубы в траншее с использованием защитного кожуха, который также выполняет функции утеплителя

К уложенной в траншее трубе некоторые мастера помещают и провод питающий насос. Однако такое решение будет неверным, поскольку инструкция по монтажу запрещает это делать. Дело в том, что так на оба проводника будут воздействовать наводящие токи и при этом обслуживание и ремонт электрических систем может производиться значительно чаще, чем водопровода.
Учитывая это, провода обычно выводят наружу кессона или укладывают в отдельной траншее, если используют специальный кабель и гофрированную защиту.
Профессиональные мастера рекомендуют защитить трубу от больших нагрузок сверху. Для этого можно использовать специальные бетонные короба или другие предохранительные системы, которые устанавливают в траншею.
Также можно использовать специальные кожухи для труб, которые изготавливают из вспененного пенополистирола. Они послужат отличной защитой от небольших нагрузок и будут выполнять функции утеплителя.
После этого все засыпают вырытым грунтом и уплотняют.

Совет! Даже если ввод в дом и вывод из кессона расположены ниже промерзания грунта, в местах прохождения трубы стен все равно необходимо установит утеплитель и защиту от трения.

Простейшее реле давления воды

Обустройство в доме

Данный этап считается одним из самых простых и его вполне можно производить своими руками. Он не требует утомительных земельных работ и заключается в сборке системы.
Для начала необходимо организовать свободное пространство, на котором будет располагаться все необходимое оборудование.

Различные виды гидроаккумуляторов

Затем на входную трубу устанавливают реле давления. Оно будет отвечать за создания определенного рабочего напора во всей системе.
После этого специалисты рекомендуют поставить сеточный фильтр, который послужит дополнительной защитой от крупного мусора.
На следующем этапе следует установить гидроаккумулятор. Данное устройство отвечает за поддержание давления в системе даже после отключения водяного насоса. При этом благодаря ему его не нужно включать постоянно, чтобы обеспечивать доступ к воде.

Фильтр для воды с тремя уровнями очистки

Гидроаккумулятор имеет определенный объем, который также можно использовать как запас. Однако не стоит устанавливать больших устройств, стоимость которых очень высока. Профессиональные мастера рекомендуют применять несколько изделий меньшего объема, что никак не отразится на давлении, но позволит пользоваться водой без включения насоса более длительный срок.
После этого производится обычная разводка водопровода по дому.

Совет! Не всегда вода из скважины является идеально чистой. Именно поэтому рекомендуется установить в доме фильтр тонкой очистки.

Вариант системы в сборе

Статьи по теме:

Вывод

kolodec.guru

Как подключить скважинный насос — монтаж и электросхема, установка в скважину

Применение скважинных насосов для домашних нужд и потребностей малого бизнеса достаточно широко. Первое и самое сложное – иметь саму скважину, в которой есть вода. Если же такой источник есть, то следующей, не менее важной задачей, будет подъём из него воды на поверхность. Для этой цели используются скважинные насосы.

Подавляющее количество их потенциальных владельцев не всегда знают, как правильно подойти к выбору нужного агрегата. Важно также знать порядок и правила установки и подключения насосного оборудования. В этом помогут некоторые элементарные знания, речь о которых пойдёт ниже.

Оглавление:

Критерии выбора
Протяжённость водопровода и количество узлов
Особенности монтажа оборудования
Электрическая схема
Особенности скважины

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее:

Рабочая точка агрегата
Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно. Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды.
Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров.
Типы скважинных насосов
Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов:

Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев.
Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа.
Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой.
Делятся данные устройства на:
— центробежные без эжектора,
— самовсасывающие с эжектором.
Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее о выборе скважинного насоса по ключевым техническим характеристикам и условиям монтажа.

Протяжённость водопровода и количество узлов

Хотя вода по системе будет перемещаться горизонтально, потерь в узлах и трубах не избежать. Приобретаемое оборудование рекомендуется покупать с запасом мощности до 20%.

Эти устройства также делятся на две категории:

центробежные, имеющие более высокую цену и лучшую производительность;
вибрационные, стоящие меньше и работающие хуже.

Вибрационные насосы имеют всасывающий клапан, который может располагаться:

в верхней части прибора;
в нижней части устройства.

Возможность избегать попадания донной грязи, в первом варианте, может компенсироваться проблемой в работе при низком уровне воды в скважине.

Второй вариант имеет обратные стороны – возле дна такой насос засасывает глину, при этом, низкий уровень воды станет помехой в разы меньше.

Установка вибрационных приборов не рекомендуется в песчаных скважинах, которыми принято считать все каналы, выполненные до глубины межпластовых или грунтовых вод.

Особенности монтажа оборудования

Есть два варианта монтажа насоса:

Самовсасывающее устройство монтируется рядом с источником воды. Специальный погружной шланг одним концом опускается в воду, вторым – крепится к насосу.
Погружной прибор крепится к трубе. Если это гибкий шланг, то дополнение к крепежу может стать трос, который крепится одним концом к насосу, вторым к любому устойчивому элементу со скважиной. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Насос полностью погружается в воду. Большинство подобных устройств плохо переносят работу «на сухую». Поэтому, всегда стоит следить за уровнем в скважине или приобрести насос с поплавковым выключателем, который защитит прибор в случае отсутствия или критично низкого уровня воды.

На самой трубе рекомендуется установить обратный клапан, который будет удерживать в системе воду.

Алгоритм установки погружного оборудования включает насколько пунктов:

Монтируются все трубы. Если насос будет устанавливаться на жёсткой трубе, то между ней и основным каналом перемещения воды в дом рекомендуется поставить небольшой кусок гибкого шланга, который погасит вибрации двигателя.
К устройству подсоединяются:
— трос,
— электропровод,
— шланг.
Насос плавно опускается на дно скважины.
Когда агрегат коснётся дна, следует поднять всю конструкцию на высоту от полуметра до метра от точки касания.
Трос нужно жёстко закрепить, провод подключить к сети, шланг соединить с остальной системой и уложить в каналы крепления.
Верхнее отверстие скважины рекомендуется обеспечить крышкой, во избежание попадания в систему посторонних предметов и грязи.

Электрическое подключение следует производить только к заземлённому источнику посредством автоматического выключателя по следующей схеме:

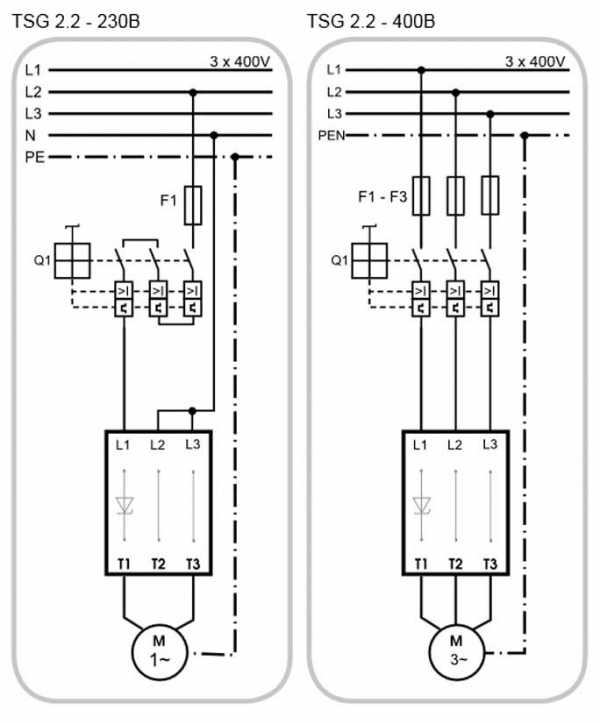

Схема электрического подключения скважинного насоса

Особенности скважины

Когда скважина полностью готова к работе, можно включить насос и начать выкачивать из неё воду, качество и количество которой могут сильно отличаться. Главное влияние на это оказывает несколько показателей, а именно:
1. Глубина

Из разных глубин добывается разная по своим свойствам вода. Глубины залегания природных ископаемых эти принято называть горизонтами. В случаях с водными скважинами таких горизонтов различают четыре:

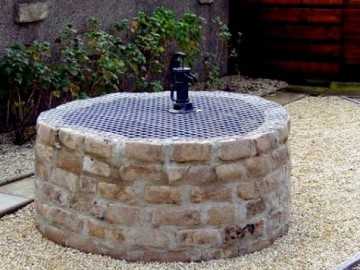

Простой колодец с глубиной до 20 метров.
Колодец-скважина, имеющий параметр до 30 м.
Песчаный горизонт, который расположен на расстоянии 50 – 70 м. ниже уровня грунтовой поверхности.
Артезианский горизонт. Его глубина залегания может быть 100 метров и ниже.

Выбор глубины будущего источника воды будет зависеть от многих факторов, одни из которых:

целевое назначение источника,
необходимое количество воды,
наличие или отсутствие разрешительных документов,
цена,
геодезические условия местности,
глубина залегания водоносного слоя.

2. Диаметр

Этот показатель напрямую зависит от:

параметров бурильного оборудования,
характеристик будущего насоса,
ценовой доступности процесса,
целевого назначения.

Чем больше диаметр, тем дороже будет стоить скважина, тем больший диаметр труб потребуется для её обустройства.

Положительной стороной будет высокая производительность. При выборе диаметра бурения всегда стоит руководствоваться принципом достаточной необходимости. При этом, рекомендуется делать небольшой запас в параметрах, поскольку не всегда доподлинно известно:

сколько воды будет давать будущий источник;
как быстро он будет восстанавливаться;
как поведёт себя скважина по прошествии длительного времени.

3. Дебит скважины

Этим определением называют максимальное количество воды, которое можно выкачать из скважины за один час.
Этот параметр не только зависит от мощности установленного оборудования, а и от способности восстановления самого источника. Редко из какого колодца или пробуренного артезианского канала можно бесконечно выкачивать воду большими объёмами. Чем мощнее оборудование, тем скорее будет выкачана вода. Чем чаще будет производится выкачивание, тем меньше будут объёмы.
Слабое оборудование может работать долго, выкачивая на верх воды столько, сколько восстанавливается в скважине.
Определение точного дебита является сложным процессом и ненужным для источников индивидуального пользования.

4. Объём потребляемой воды

Этот показатель зависит от дебита источника и потребностей его пользователя. Если потребление воды меньше, чем может дать скважина, то проблем с её нехваткой можно будет избежать.

Количество воды в скважине, помимо её глубины и ширины, может зависеть от:

времени года,
интенсивности выкачивания,
параметров используемого оборудования.

Правильный расчёт потребления позволит рационально расходовать ценный природный ресурс. Это позволит дополнительно:

экономить электроэнергию,
продлить ресурс насоса,
обеспечить более качественную и чистую добываемую воду.

Компетентный и тщательный подход к обустройству автономного источника водоснабжения участка даст его владельцу возможность доступ к ценнейшему природному ресурсу, относится к которому нужно с уважением и любовью. Это обязательно будет иметь свои положительные последствия в близкой и отдалённой перспективах.

Как установить и подключить скважинный насос

Оценка: 5 (100%) 27 голос

nasosdom.ru

Оборудование для скважины схема подключения

Шаг за шагом: как провести воду из скважины в свой дом

Содержание

Дороже, но быстрее и надёжнее установить готовый кессон для скважины

Оголовок, помимо защиты от загрязнений, служит для подвески насоса, пропуска трубы и электрокабеля

В зависимости от глубины подъёма используется следующее оборудование:

Станция водоснабжения с верхним расположением насоса. Стоит недорого, однако глубина всасывания невелика, 8-14 м, что ограничивает сферу применения колодцами и неглубокими песчаными скважинами. Станция полностью укомплектована, непосредственно к ней можно подключать домашний водопровод.

Скважинный насос способен поднимать воду с большой глубины и имеет небольшой диаметр, рассчитанный на обсадную трубу. Дешёвые вибрационные насосы «Ручеёк» или «Малыш» не рекомендуется использовать длительное время, они способствуют засорению фильтра, к тому же маломощны. Не нанесёт урона скважине и даст достаточный объём воды центробежный насос. Глубина подъёма моделей бюджетной категории —от 50 до 100 м.

Модель глубинного насоса выбирают, исходя из глубины, дебита скважины и потребности в воде.

Открытый бак, установленный в верхней точке водоразбора. Оттуда вода подаётся вниз самотёком. Включение насоса для пополнения бака и его отключение обеспечивает поплавковый механизм, установленный в баке. Простое и недорогое решение, однако давление воды маловато для комфортного пользования и недостаточно стабильно.
Закрытый мембранный гидроаккумулятор, где вода постоянно находится под давлением благодаря пневматическому элементу. Благодаря этому в водопроводе создаётся давление, достаточное для адекватной работы всех водоразборных устройств, в том числе гидромассажных и автополива.

Подключение насосной станции не представляет особой сложности

Глубинный насос.
Обратный клапан.
Подающий трубопровод, располагается в грунте ниже глубины его промерзания.
Автоматическое устройство защиты от «сухого хода», если насос изначально им не оборудован.
Фильтр грубой очистки перед гидроаккумулятором.
Запорный кран.
Гидроаккумулятор.
Автоматика: реле давления, пульт управления.
Шаровый кран или вентиль, непосредственно к которому присоединяется домашний водопровод.
Также рекомендуется установить вентиль для слива системы, его можно расположить в кессоне или возле гидроаккумулятора.

Схема подключения водопровода от скважины для центробежного насоса и гидроаккумулятора.

Рекомендуем похожие статьи

Обустройство кессона для скважины своими руками из бетона и кирпича или установка готового модуля
Как сделать абиссинскую скважину своими руками – простое решение вопроса водоснабжения участка
Устройство дачного водопровода с погружным насосом: схема и оборудование

Схема водоснабжения дома из скважины и ее особенности

Схема водоснабжения частного дома из скважины позволяет обеспечить проживающих чистой водой, пригодной для приготовления пищи и питья. Глубина скважины и ее оснащение выбираются, исходя из индивидуальных условий, включая способ использования дома (в качестве дачи или для постоянного проживания), количество проживающих и объем водопотребления, который в самом оптимальном случае включает не только бытовые нужды, но и полив растений на участке. Если обстоятельства не позволяют установить на участке скважину для воды со столь высокой производительностью, можно использовать колодец для полива, а скважину для питья, купания, приготовления пищи.

Преимущества скважинного водоснабжения

В современных условиях колодец не может обеспечить столь высокое качество воды, как скважина. Тем, кто готов в качестве возражения указать на традиционность колодцев и их успешную эксплуатацию на протяжении многих лет, стоить вспомнить, что много лет назад в почве не было токсичных веществ (даже если вы лично не используете на участке химикаты, они могут попасть в грунт во время дождя вместе с осадками или с потоком воды от соседей), а в воздухе отсутствовали выхлопные газы и пыль, содержащая тяжелые металлы.

Водоснабжение частного дома своими руками из скважины предполагает добычу воды из водоносного слоя в грунте. Ее чистота обеспечивается прохождением через естественный почвенный фильтр. Таким образом, даже неглубокое бурение («на песок») дает намного более чистую воду. В колодце загрязнения из верхних слоев грунта могут попадать в воду через водопроницаемые стенки. Более глубокие артезианские источники воды максимально защищены слоем почвы от негативного воздействия окружающей среды в них вода самая чистая.

Еще одно преимущество скважин – наружная защищенность. Открытого «зеркала», то есть поверхности воды, на которую может оседать пыль или мусор, в таких источниках нет, в то время как крышка колодца не может обеспечить герметичности, предохраняя воду только от попадания опавших листьев и другого крупного мусора.

Кроме прочего, колодцы со временем заиливаются, а их чистка является довольно трудоемким занятием, в то время как прокачка технически оснащенной скважины легче и эффективнее.

Виды скважин

Условно скважины можно разделить на два типа в зависимости от их глубины и используемого водоносного слоя.

Различные виды скважин — на песок и артезианская на известняк

Ближе всего к поверхности почвы располагается песчаный водоносный слой. Его глубина залегания – не более 50 метров, а в некоторых случаях она не превышает 7-10 метров. Преимуществом этого водоносного слоя является его доступность. Скважины «на песок» (в том числе абиссинские или «иглы») могут буриться самостоятельно, и даже при привлечении специалистов стоимость работ не будет слишком большой. В то же время небольшая глубина не гарантирует полной защиты от попадания в воду загрязнений. Еще одним недостатком песчаного водоносного слоя является часто низкое содержание воды, из-за чего источник довольно быстро истощается .

Водоносный слой известняка располагается на глубине порядка 100 м от уровня поверхности, и в нем находится самая чистая, защищенная от попадания токсинов вода. Известняковые водоносные слои более обильны, чем песчаные, и артезианские скважины, предназначенные для добычи воды с большой глубины, могут успешно эксплуатироваться на протяжении 50 лет и более. Устройство артезианской скважины без участия профессионалов и применения спецтехники невозможно. К тому же бурение потребует значительных инвестиций, а также составления проекта и получения разрешительной документации. Несмотря на это, все усилия и траты окажутся долгосрочным вложением – капитальное сооружение станет обеспечивать дом и участок водой долгие годы.

Исходя из особенностей эксплуатации различных типов источников, можно сказать, что система водоснабжения частного дома из скважины «на песок» оптимальна для дачи и периодического проживания, а артезианский источник подходит для водообеспечения дома, в котором живут постоянно.

Система водоснабжения и ее элементы

Схема водоснабжения, проведенного в дом из скважины, включает в себя следующие узлы и элементы:

собственно скважина с кессоном, защищающим ее устье от загрязнений и температурных перепадов.
насос или насосная станция ,
гидроаккумулятор для стабилизации работы водопроводной системы, предотвращения частых включений насоса и бесперебойной подачи жидкости при ремонте насоса или отключении электроэнергии,
система фильтров, обеспечивающая очищение от песка и более мелких нерастворимых примесей механическим способом, а при необходимости (по результатам лабораторного анализа) – снижение жесткости и содержания железа в жидкости,
система управления и контроля работы насоса, включающая в себя манометр и реле давления для настройки параметров включения и отключения перекачивающего агрегата, реле сухого хода, с помощью которого предотвращается захват воздуха при снижении уровня, ПЗУ для плавного пуска и разгона насоса, редуктор, корректирующий напорные характеристики.

На фото представлены основные элементы системы водоснабжения дома от скважины

Выбор насоса

Для того, чтобы получить бесперебойное и отвечающее требованиям водоснабжение частного дома из скважины, схема водопровода должна включать подходящий для определенных целей насос для воды.

В продаже имеются комплексные насосные станции, уже укомплектованные гидроаккумуляторами и реле давления. На первый взгляд может показаться, что такое оборудование лучше использовать для оснащения скважины, чем комплектовать ее отдельными элементами. В то же время у насосной станции перекачивающий агрегат находится на поверхности, поэтому он не может поднимать жидкость с большой глубины.

Важно: Насосная станция подойдет лишь для неглубоких скважин (порядка 10 метров).

Артезианские скважины и даже менее глубокие источники «на песок» оснащаются специальными скважинными насосами – погружными моделями. рабочие параметры которых выбираются в соответствии с эксплуатационными характеристиками источника, объемом водопотребления в доме в пиковом режиме, а также особенностями, которыми обладают системы водоснабжения загородного дома из скважины в каждом конкретном случае (протяженность трубопровода, необходимость подъема воды на 2 или 3 этаж, в мансарду и пр.).

Основными данными для расчета являются:

Глубинный насос для скважины

глубина скважины,
расстояние между гидроаккумулятором и выходным отверстием скважины,
высота самой высокой точки водозабора,
требуемое давление в трубопроводе (важно учитывать, что для некоторых видов техники, в частности, поливальных систем или автомоек оно должно быть выше, чем в обычном кране, номинальные значения указываются в сопроводительной документации),
возможные потери в системе (если нет причин считать, что потери станут больше, чем обычно из-за утечки, можно принять нормативное значение и прибавить к вычисленному требованию напора насоса еще 2 м).

Кроме напорной характеристики критерием оценки насоса при выборе является его производительность.

При проведении водопровода в дом вам, скорее всего, может понадобится фильтр для обезжелезивания воды из скважины. О его разновидностях читайте на нашем сайте.

Об особенностях насосов для полива и их выборе читайте тут .

Особенности монтажа

Эффективность и безотказность работы системы водопровода во многом зависят от того, насколько правильно будет смонтировано оборудование для водоснабжения в загородном доме из скважины.

Первым и одним из наиболее важных этапов является установка насоса. Она выполняется в такой последовательности:

Подсоединение к перекачивающему агрегату обратного клапана.
Установка обжимной муфты и соединение с располагающимся снаружи трубопроводом.
Фиксация троса для опускания насоса в скважину (после продевания в проушины крепится с помощью металлических хомутов).
Фиксация на тросе трубы и питающего кабеля для одновременного и равномерного погружения.
Спуск перекачивающего агрегата до дна скважины с отметкой глубины погружения на тросе.
Подъем насоса на 1 м от дна (такое расположение считается оптимальным).
Фиксация троса в оголовке обсадной трубы.

Проверить работу перекачивающего агрегата можно спустя несколько минут после установки, после того, как он заполнится водой.

Сборка автоматики производится по прилагаемой на фото схеме.

Схема монтажа системы водоснабжения из скважины с погружным насосом

Трубы для водопровода используются диаметром 32 мм из металлопластика, сшитого полиэтилена или ПНД.

Устройство автономного водоснабжения в частном доме подразумевает, что подведение трубопровода к дому может осуществляться по подземной траншее или по поверхности земли, однако, в любом из этих случаев необходимо исключить вероятность его промерзания .

В зависимости от глубины траншеи подземные коммуникации в некоторых случаях достаточно снабдить слоем теплоизоляционного материала и при необходимости защитить от коррозии. Для этих целей водопроводную трубу с теплозащитой часто укладывают внутрь канализационной или гофрированной трубы. Практичным решением станет одновременная прокладка по траншее питающего насосного кабеля.

Важно: По возможности рекомендуется укладывать трубы ниже уровня промерзания грунта.

При поверхностной прокладке коммуникаций теплоизоляционный слой дополняется греющим кабелем.

Правильно выбранный тип скважины для дома и грамотное оснащение источника обеспечат непрерывное автономное водоснабжение с высоким качеством воды.

Схема подключения скважинного насоса: как сделать правильно

Монтаж скважинного насоса

При отсутствии центрального водоснабжения выходом из ситуации будет бурение скважины и организация подачи воды насосом. Для бурения скважины обычно нужно привлекать специалистов, которые имеют необходимую технику, а выбрать и установить насос для скважины можно и своими руками.
В статье предлагается рассмотреть, какая схема монтажа скважинного насоса больше всего подходит на определенный участок.

Разновидности насосов для скважин и их функции

Насосы для подачи воды из скважины могут погружаться в узкие скважины на большую глубину или монтироваться на поверхности.
Принцип работы устройства и его монтаж заключается в следующем:

Его основными элементами являются рабочие колеса, установленные на один вал.
Вращение их происходит в диффузорах, что обеспечивает передвижение жидкости.
После прохождения жидкости через все колеса, она через специальный клапан нагнетания выходит из устройства.
Движение жидкости происходит за счет перепадов давления, которые суммируются на всех рабочих колесах.

Существует насколько типов такого оборудования:

Центробежный. Такой насос позволяет подачу чистой воды обеспечить без крупных загрязнений.
Шнековый. Это самое распространенное устройство, способно перекачивать жидкость с примесью частиц на один кубический метр не более 300 граммов.
Вихревой. Передает только очищенную от загрязнений воду.

Несмотря на отличия, все виды насосов служат для выполнения аналогичных функций:

Подавать грунтовые воды в частные дома и коттеджи.
Участвовать в организации оросительных систем.
Перекачивать жидкость в резервуары и емкости.
Обеспечивать комплексное водоснабжение в автоматическом режиме.

При выборе насоса для участка учитываются такие критерии:

Исходные размеры оборудования. Учитывать их нужно для обеспечения определенных технологических допусков при размещении насоса в скважине.
Мощность источника электроэнергии. Скважинные насосы изготавливаются одно- и трехфазные.
Мощность устройства. Такой параметр нужно определять заранее исходя из расчетного напора и водопотребления.
Стоимость насоса. В этом случае нужно чтобы правильно было выбрано соотношение цена – качество оборудования.

Виды бытовых насосов

Насосы для скважин разделяются на погружные и поверхностные.
Такие агрегаты имеют некоторые преимущества перед остальными:

Большая глубина водозабора, которая недоступна для насосов любого другого типа.
Легкость монтажа.
Отсутствие трущихся частей.
Низкий уровень шума.
Длительный срок эксплуатации.

На фото показаны типы погружных скважных насосов.

Погружные скважинные насосы

Совет: Очень важно следить за грамотным и правильным обустройством оборудования, применять только качественные материалы.

Нарушение технологии монтажа или использование плохих материалов может привести к:

Обрыву насоса.
Преждевременному его выходу со строя.
При демонтаже невозможность поднятия насоса.

Особенности установки скважинного насоса

Совет: Монтаж устройства должен осуществляться ниже уровня воды в скважине, но дальше одного метра от отверстия «питание скважины». В этом случае насос будет находиться в безопасности от проникновения в него частиц грунта или песка и возможности перегрева.

Для установки насоса в скважину понадобятся:

Пластиковая труба. Элемент опускается в скважину вместе с устройством, а при эксплуатации по ней будет подниматься вода.
Трос для страховки.
Кабель для подключения двигателя.

Совет: Прежде чем проводить монтаж скважинного насоса нужно тщательно очистить место установки: откачать воду из скважины до полного исчезновения песка и ила. Для защиты насоса от гидроудара необходима установка на оборудовании обратного клапана.

Устанавливать скважинный насос можно только, проверив и отрегулировав давление, которое установилось в напорном баке. Его величина должна составлять 0,9 часть от давления включения.
Постоянно перекачиваемая вода охлаждает двигатель, что обеспечивает ему защиту от перегрева, а значит и преждевременного выхода со строя. Независимо от типа выбранного оборудования во время монтажа скважинного насоса требуется произвести проверку точки работы при разных режимах.
Для этого нужно:

Измерить расчетное значение потока подачи воды посредством замера скорости заполнения объема.
Снять величину показания давления.
Определить какое потребление тока.

При этом если даже один показатель будет выше заводских данных, нужно будет закрыть задвижку, это создаст дополнительное сопротивление и будет способствовать верному установлению рабочей точки.

Электрическая схема подключения насоса для скважины

Как установить поверхностный насос в скважину

Инструкция указывает, что поверхностные насосы в скважину можно устанавливать, если ее глубина до 20 метров. В этом случае к точкам разбора вода поступает прямо из скважины.
Схема подключения поверхностного насоса к скважине включает в себя такое оборудование:

Центробежный насос, который обеспечивает подъем воды и подачу ее в дом.
Гидроаккумулятор смягчает гидравлический удар. В его состав входят две части, разделенные мембраной.
Электродвигатель соединяется с насосом и реле давления.
Реле давления контролирует в системе его уровень. При сильном падении давления реле запускает мотор, при переизбытке отключает.
Манометр служит для определения величины и регулировки давления.
Система водозабора с обратным клапаном.
Магистраль соединяет насос и водозабор.

Схема установки поверхностного насоса для скважины

При установке поверхностного насоса или станции нужно придерживаться некоторых правил, которые обеспечат правильную работу оборудования:

Стабильное всасывание воды обеспечивает близкое расположение к скважине.
Помещение должно быть вентилируемым, теплым и сухим.
Место расположения должно быть не тесным. В процессе эксплуатации потребуются проведение профилактических и ремонтных работ.
Помещение должно поглощать шум, издающийся насосным оборудованием.

Подходящими местами для установки могут быть:

Помещение внутри дома, но при плохой шумоизоляции это будет большим минусом установки.
Подвал. При отсутствии обогрева и изоляции полов и стен нужно потратить дополнительные средства на их подготовку.
Специальный колодец. Но здесь сложно поддерживать нужный уровень давления и затрудняются ремонтные работы.
Кессон. Основное правило – правильная глубина расположения специальной площадки для монтажа.

Совет: Для монтажа насосной станции для скважины лучше всего устраивать отдельное помещение.

Как проложить трубопровод

Для беспрепятственного поступления воды из скважины прокладывается водопровод(см.Водопровод в частном доме из колодца: особенности подключения ). Обычно его закапывают в землю на глубину ниже уровня, где начинает промерзать грунт.
В противном случае нужно выполнить утепление магистрали.
Работа выполняется в таком порядке:

Роется с небольшим уклоном к скважине траншея.
На оптимальной высоте устраивается в фундаменте для трубы отверстие.
Укладывается труба.
Трубопровод подсоединяется к насосному оборудованию.

С внешней стороны:

Крепится металлическая сеточка, она же будет фильтром грубой очистки.
Устанавливается обратный клапан, обеспечивающий стабильное заполнение трубы водой.

Как подключить оборудование

Правильное подключение включает в себя:

Установка агрегата на специальную площадку. Ее можно изготовить из кирпича, бетона или дерева.

Совет: Погасить ненужные вибрации поможет резиновый коврик, подложенный под оборудование.

Подключается труба, идущая от скважины. Это может быть полиэтиленовое изделие 32 мм диаметром.
Для соединения нужны: муфта с наружной резьбой, металлический уголок, обратный клапан, прямой кран «американка». Труба крепится муфтой, «американка» фиксируется с помощью резьбы.
Второй выход служит для подсоединения с водопроводной сетью. Его фиксирование выполняется аналогично с помощью комбинированной муфты и «американки».
Последняя прикручивается к выходу станции, после этого в кран монтируется из пропилена муфта.
Водопроводная труба фиксируется в муфте способом пайки.
Проверяется качество работы системы.

Станция наполняется водой так, чтобы она заполнила насос, гидроаккумулятор и магистрали.
Открываются вентили.
Включается электропитание.
Заводится двигатель, напорная труба заполняется водой до удаления из нее всего воздуха.
При достижении давления 1,5 – 3 атм. Оборудование должно автоматически выключиться.

Как правильно подключать скважинные насосы хорошо видно на видео. В этой статье рассмотрены лишь некоторые особенности обустройства скважинного оборудования.

Самовсасывающий насос: как выбрать для колодца или скважины

Насос самовсасывающий ОНЦС 50-7 Если вам нужно добывать воду из открытого источника, колодца или скважины глубиной до 10 метров, для этой цели нет ничего лучше, чем насос всасывающий центробежного типа. Это оборудование устанавливается вне источника – на берегу, в подвальном или хозяйственном помещении, кессоне, и соединяется с ним шлангом или трубой, конец которой опускается ниже ди.

Рассмотрим какой насос для скважины выбрать

Современный рынок представлен широкой линейкой скважинных насосов. В большинстве случаев на даче или в частном домовладении, расположенных на значительном расстоянии от города, нет центрального водопровода, поэтому комфортное проживание в загородном доме зависит от наличия на участке источника воды. Это может быть колодец или скважина, устраиваемые владельцами самостоя.

Насосы для скважин: обзор популярных моделей

Насосы скважинные разных модификаций Большой ассортимент водоподъемного оборудования одновременно облегчает и усложняет выбор нужного насоса, так как многие агрегаты обладают похожими характеристиками. В этом случае следует обращать внимание на такие параметры, как производитель, качество сборки, гарантийный срок обслуживания, стоимость и т.д.

Насосы центробежные для скважин: обзор популярных моделей

Насосы для скважин центробежные отличаются богатством выбора моделей Любой дом, будь то шикарный коттедж или скромная дача, нуждается в нормальном водоснабжении для обеспечения комфорта проживающих в нем людей, технических нужд, полива участка. И если источником воды является скважина, то чаще всего решают эту задачу, используя центробежный скважинный насос, на базе ко.

Насосы для колодцев: как правильно выбрать и установить

Колодезные насосы для воды облегчают быт и труд дачникам О чем спрашивают продавцы, когда к ним обращаются с просьбой подобрать насосы для колодцев и скважин? Они интересуются, какой расход и напор вам необходим, часто забывая соотнести эти параметры с возможностями самого источника. В результате совсем недавно купленный агрегат либо быстро выходит из строя, либо перес.

Источники: http://aqua-guru.ru/vodosnab/vodosnabzhenie-iz-skvazhiny.html, http://okanalizacii.ru/vodosnabzhenie/skvazhina/shema-vodosnabzheniya-chastnogo-doma-iz-skvazhiny.html, http://moikolodets.ru/shema-podklyucheniya-skvazhinnogo-nasosa-172

santex1.ru

Электрическая схема подключения насоса для скважины

Обзор автоматики для погружных насосов

Автоматика для погружного насоса устанавливается для регулирования потока воды и бесперебойной работы в скважине или колодце. Благодаря подобной схеме загородный дом, дача, ферма и другие сооружения обеспечиваются надёжным источником централизованного водоснабжения.

Для покупки и самостоятельной установки автоматики для насосов нужно знать принципы работы данного механизма, а главное — погружной насос должен находиться под водой.

1 Вместо вступления: виды насосов

Разделяют два типа погружного или глубинного оборудования:

Обыкновенный колодезный насос рассчитан на глубину до 10 метров. Глубинный насос для опускания в скважину или глубокий колодец функционирует при погружении до 50 м. Для работы требуется давление воды, поэтому в зависимости от типа модели, есть рекомендации по погружению.

Погружные насосы для колодцев

Вибрационные насосы крайне распространены на водяных скважинах. Центробежные устройства используют на фермерских хозяйствах и в частных секторах. Это обусловлено лёгкостью в эксплуатации и установке, стабильной работой и низкой ценой. Принцип действия — вращение лопастей. Они создают центробежную силу, которая поднимает внутри давление, толкающее воду по трубе.

Вибрационная система глубинного насоса пользуются популярностью у людей технически подкованных, она удобней в использовании и продуктивней. Такими насосами осуществляется чистка воды и скважины, они работают и в загрязнённой среде. Поэтому следует при выборе необходимого для водоснабжения оборудования в первую очередь обратить внимание на них.

Схема работы такова — под действием силы тока намагничивается катушка, притягивающая якорь. Из-за этого резиновый поршень выгибается, уменьшая давление наполняя камеру водой. Когда вода касается катушки, последняя размагничивается, поршень возвращается в исходное положение, увеличивая давление во всасывающей камере. Вода выталкивается в нагнетающую камеру. Когда вода отступает от катушки, та снова намагничивается и резиновый поршень, изгибаясь, вновь создаёт перепад давления, выталкивающий воду из нагнетающей камеры в трубопровод.
к меню ↑

1.1 Насосы с датчиком давления

Реле давления необходимо для регулировки потока воды. Благодаря ему измеряется давления внутри насосов и автоматическое отключение или включение. Оно напрямую связано с гидроаккумулятором, который наполняется благодаря автоматике погружного насоса. При понижении давления реле включает погружной насос для колодца, при наполнении водой давление повышается. Когда оно достигает заданной при настройках отметки, реле отключает работу.

Установка насоса скважины

Подключается реле к системе погружного насоса до подключения к электропитанию. Устройство соединяется с водоснабжением в специально установленном месте. Если завод изготовитель не предусмотрел подобное, то подключать следует через латунный дюймовый тройник («ёлочка»). Подобным устройством подключается и гидроаккумулятор и манометр (измеритель давления). Иногда реле имеют нестандартное гнездо, поэтому его стоит изучить и при необходимости обзавестись латунным переходником. Резьбу нужно уплотнить, во избежание протекания и поломок.

Подключается к электросети в несколько этапов:

определяется две группы контактов на датчике давления, которые размыкаются при максимальном давлении;
при выборе кабеля руководствуются мощностью насоса;
провод, служащий для заземления, соединяется с реле через определённые винты. Символ заземления на винтах обозначается перевёрнутой буквой Т с двумя дополнительными горизонтальными полосками;
жилы провода электросети соединяются с контактами каждой отдельной парой контактов на датчике давления. Объединять их нельзя ни в коем случае;
контакты реле соединяются с насосом, соблюдая цвет проводов. Можно присоединить их к проводам заземления, но это не обязательно.

Проверка работы реле: включить насос для колодца с автоматикой и следить за показаниями манометра. По мере забора воды, давление будет расти. При достижении точки максимума, реле отключит насос. Если же воду расходовать (можно включить кран или шланг), то давление понижается и опять же на определённой отметке реле давления включит насос обратно.

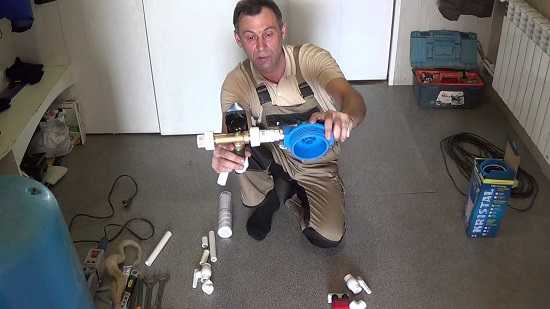

Сборка насосной группы для подключения погружного скважинного насоса

2 Настройка погружного насоса с автоматикой

Автоматизация водозабора обеспечивает лёгкий доступ к воде, однако проблемы возникают с настройкой. Заводские настройки подойдут для большинства пользователей насосов. Однако возникает необходимость их изменить, для чего требуется:

Обесточить систему гидроснабжения.
Спустить воду, пока манометр не покажет ноль.
Включить электричество в системе гидроснабжения.
Повторно включить работу насоса и следить за возрастанием давления.
На момент, когда реле отключит насос, зафиксировать давление на манометре.
После этого, вновь спустить воду до того момента, как автоматическая система включит насос.
Зафиксировать давление включения.
Прочистить фильтры.

Только после этих манипуляций приступают к настройке. В реле две пружины. Большая регулирует максимальное значение, малая же – разницу между максимальным и минимальным. Чтобы выставить максимальное значение давления, следует подкрутить большую пружину реле. Если требуется отрегулировать и минимальное значение, то затягивают гайку на малой пружине. Для уменьшения значения давления гайки приспускают.

Далее повторяют манипуляции по пунктам (исключая чистку фильтров), дабы удостовериться, что система работает в желаемом режиме. Следует учитывать, что гайки чувствительны и крутить их надо осторожно.
к меню ↑

2.1 Защита от сухого хода и поплавковые выключатели

Сухой ход – так называют работу погружного насоса без достаточного количества воды. Возникает это из-за засорения, нарушения герметичности трубы и из-за отсутствия воды. Подобрав правильную модель и рассчитав динамическое изменение уровня воды можно избежать последней проблемы.

Электрическая схема включения реле защиты насоса от сухого хода

Исключить другие поломки можно регулярным инспектированием и чисткой. Существуют реле с дополнительной функцией защиты от сухого хода. Для этого производят специальные поплавки и пресс контроль использующие автоматику.

Поплавковые выключатели подойдут для колодца или объёмистого резервуара с водой. Некоторые из них рассчитаны на ограничение перелива, поэтому следует внимательней ознакомиться с моделью, прежде чем ставить. Те поплавки, которые предотвращают сухой ход, оборудованы контактами, размыкающимися при падении уровня воды. Установленный на поплавке кабель располагают с учётом того, чтобы уровень воды был достаточен при отключении (мотор не работал на сухом ходу).

Пресс-контроль подойдёт для погружных насосов, если они используются нечасто. Блок управления автоматически включает оборудование при открывании крана и выключает, когда кран закрывается. В зависимости от настроек, отключается при снижении давления до 1,5-2,5 бар.
к меню ↑

2.2 Автоматика для погружного насоса: защита от сухого хода и перегрузки (видео)

2.3 Принцип работы гидроаккумулятора

Это устанавливаемый в систему бак для регулировки давления и хранения воды. Цели гидроаккумулятора:

повышение срока эксплуатации насоса, благодаря тому, что он включается реже из-за запасов воды в баке;
поддержка постоянного давления в трубопроводе;
защита от гидроударов;
запас воды даже во время отключения электричества и других неполадок.

Внутри бака гидроаккумулятора находится мембрана, разделяющая его на две части. В первой хранится вода, во второй воздух или азот. Мембрана изготавливается из бутила, резинового материала, подходящего по гигиеническим нормам для хранения воды и выдерживающего значительный напор. Благодаря этому материалу вода не соприкасается с металлом стенок бака. В некоторых моделях гидроаккумуляторов предусмотрен клапан для стравливания воздуха, в других такой клапан устанавливают самостоятельно.

Электронасос подаёт в бак гидроаккумулятора воду до тех пор, пока мембрана не расширится, и датчик давления в воздушной камере не отключит реле. Во время забора воды из бака давление падает, и датчик включает автоматику. Насос с датчиком давления регулируется. Гидроаккумулятор подсоединяют к блоку управления погружным насосом.

2.4 Насосы Акваробот

Насосные системы и поверхностные насосы Акваробот оборудованы необходимыми устройствами. Поэтому не нужно покупать дополнительные реле, датчики потока и гидроаккумуляторы. Акваробот автоматизирован и настроен на различную частоту использования, достаточно выбрать модель .

Акваробот защищает от перепадов напряжения, давления, колебаний воды. Акваробот оборудован внутренними автоматическими системами защиты от сухого хода. даже при поломке электронасоса. Существуют модели Акваробот с адаптивными насосными станциями малого объёма – 2 и 5 литров и универсальная станция на 24 литра.

Фото насосной станции автоматического водоснабжения Акваробот М на базе вибрационного насоса Бавлинец

2.5 Подключение блока автоматики к насосу

Самостоятельная обвязка блока автоматики для глубинного и погружного насосов требует расчётов мощности. Поэтому лучше заранее приобрести оборудование одной фирмы, рассчитанное на соединение друг с другом.

Существует три основных типа блоков автоматики, от вида зависит то, как подключить блок и как установить в нём верные настройки давления. Разделяют:

блок управления в виде пульта;
пресс-контроль;
блок управления с поддержкой давления.

Первый тип подключается к реле давления. Иногда можно устанавливать напрямую к поплавковому выключателю. К нему необходимо докупать защиту от сухого хода, подключение реле давления к погружному насосу и другие элементы. Некоторые блоки автоматики уже содержат все защитные элементы. Пресс-контроль обеспечивает самую надёжную и многофункциональную защиту. Последний тип в первую очередь рассчитан на системы, где нельзя допускать сильных перепадов давления.

Управляющий блок автоматики для погружного насоса автоматики устанавливается между местом забора воды и гидроаккумулятором. На корпусе обозначается стрелка, которая должна совпадать с движением воды. При использовании мощного насоса (с давлением более 10 бар), следует перед блоком автоматики установить редуктор давления.

Подключение погружного насоса к электросети и блоку автоматики производится фастонами. Винтом регулируется минимальное давление, как правило, оно составляет 1,5 бар. Для герметизации рекомендуется использование тефлоновой ленты.

Схема подключения скважинного насоса: как сделать правильно

Монтаж скважинного насоса

Разновидности насосов для скважин и их функции

Его основными элементами являются рабочие колеса, установленные на один вал.
Вращение их происходит в диффузорах, что обеспечивает передвижение жидкости.
После прохождения жидкости через все колеса, она через специальный клапан нагнетания выходит из устройства.
Движение жидкости происходит за счет перепадов давления, которые суммируются на всех рабочих колесах.

Существует насколько типов такого оборудования:

Центробежный. Такой насос позволяет подачу чистой воды обеспечить без крупных загрязнений.
Шнековый. Это самое распространенное устройство, способно перекачивать жидкость с примесью частиц на один кубический метр не более 300 граммов.
Вихревой. Передает только очищенную от загрязнений воду.

Несмотря на отличия, все виды насосов служат для выполнения аналогичных функций:

Подавать грунтовые воды в частные дома и коттеджи.
Участвовать в организации оросительных систем.
Перекачивать жидкость в резервуары и емкости.
Обеспечивать комплексное водоснабжение в автоматическом режиме.

При выборе насоса для участка учитываются такие критерии:

Исходные размеры оборудования. Учитывать их нужно для обеспечения определенных технологических допусков при размещении насоса в скважине.
Мощность источника электроэнергии. Скважинные насосы изготавливаются одно- и трехфазные.
Мощность устройства. Такой параметр нужно определять заранее исходя из расчетного напора и водопотребления.
Стоимость насоса. В этом случае нужно чтобы правильно было выбрано соотношение цена – качество оборудования.

Виды бытовых насосов

Большая глубина водозабора, которая недоступна для насосов любого другого типа.
Легкость монтажа.
Отсутствие трущихся частей.
Низкий уровень шума.
Длительный срок эксплуатации.

На фото показаны типы погружных скважных насосов.

Погружные скважинные насосы

Нарушение технологии монтажа или использование плохих материалов может привести к:

Обрыву насоса.
Преждевременному его выходу со строя.
При демонтаже невозможность поднятия насоса.

Особенности установки скважинного насоса

Для установки насоса в скважину понадобятся:

Пластиковая труба. Элемент опускается в скважину вместе с устройством, а при эксплуатации по ней будет подниматься вода.
Трос для страховки.
Кабель для подключения двигателя.

Измерить расчетное значение потока подачи воды посредством замера скорости заполнения объема.
Снять величину показания давления.
Определить какое потребление тока.

Электрическая схема подключения насоса для скважины

Как установить поверхностный насос в скважину

Центробежный насос, который обеспечивает подъем воды и подачу ее в дом.
Гидроаккумулятор смягчает гидравлический удар. В его состав входят две части, разделенные мембраной.
Электродвигатель соединяется с насосом и реле давления.
Реле давления контролирует в системе его уровень. При сильном падении давления реле запускает мотор, при переизбытке отключает.
Манометр служит для определения величины и регулировки давления.
Система водозабора с обратным клапаном.
Магистраль соединяет насос и водозабор.

Схема установки поверхностного насоса для скважины

Стабильное всасывание воды обеспечивает близкое расположение к скважине.
Помещение должно быть вентилируемым, теплым и сухим.
Место расположения должно быть не тесным. В процессе эксплуатации потребуются проведение профилактических и ремонтных работ.
Помещение должно поглощать шум, издающийся насосным оборудованием.

Подходящими местами для установки могут быть:

Помещение внутри дома, но при плохой шумоизоляции это будет большим минусом установки.
Подвал. При отсутствии обогрева и изоляции полов и стен нужно потратить дополнительные средства на их подготовку.
Специальный колодец. Но здесь сложно поддерживать нужный уровень давления и затрудняются ремонтные работы.
Кессон. Основное правило – правильная глубина расположения специальной площадки для монтажа.

Совет: Для монтажа насосной станции для скважины лучше всего устраивать отдельное помещение.

Как проложить трубопровод

Роется с небольшим уклоном к скважине траншея.
На оптимальной высоте устраивается в фундаменте для трубы отверстие.
Укладывается труба.
Трубопровод подсоединяется к насосному оборудованию.

С внешней стороны:

Крепится металлическая сеточка, она же будет фильтром грубой очистки.
Устанавливается обратный клапан, обеспечивающий стабильное заполнение трубы водой.

Как подключить оборудование

Правильное подключение включает в себя:

Установка агрегата на специальную площадку. Ее можно изготовить из кирпича, бетона или дерева.

Совет: Погасить ненужные вибрации поможет резиновый коврик, подложенный под оборудование.

Подключается труба, идущая от скважины. Это может быть полиэтиленовое изделие 32 мм диаметром.
Для соединения нужны: муфта с наружной резьбой, металлический уголок, обратный клапан, прямой кран «американка». Труба крепится муфтой, «американка» фиксируется с помощью резьбы.
Второй выход служит для подсоединения с водопроводной сетью. Его фиксирование выполняется аналогично с помощью комбинированной муфты и «американки».
Последняя прикручивается к выходу станции, после этого в кран монтируется из пропилена муфта.
Водопроводная труба фиксируется в муфте способом пайки.
Проверяется качество работы системы.

Станция наполняется водой так, чтобы она заполнила насос, гидроаккумулятор и магистрали.
Открываются вентили.
Включается электропитание.
Заводится двигатель, напорная труба заполняется водой до удаления из нее всего воздуха.
При достижении давления 1,5 – 3 атм. Оборудование должно автоматически выключиться.

Самовсасывающий насос: как выбрать для колодца или скважины

Рассмотрим какой насос для скважины выбрать

Насосы для скважин: обзор популярных моделей

Насосы центробежные для скважин: обзор популярных моделей

Насосы для колодцев: как правильно выбрать и установить

Схема подключения водяного скважинного насоса для индивидуального водоснабжения

Для организации индивидуального водоснабжения загородного дома понадобится колодец или бурение скважины с установкой погружного насоса. Во втором случае довольно сложно выкопать скважину своими руками — придется привлекать специалистов и нести финансовые расходы. Можно сэкономить значительные средства на последующих этапах работ, подключив насосное оборудование к источнику водозабора самостоятельно.

Автоматика для подключения скважинного насоса

Для автоматической непрерывной работы водозаборной системы необходимо наличие устройств, следящих за порядком подачи воды. Промышленность выпускает широкий ассортимент приборов для выполнения этих функций от простейших механических датчиков до сложных электронных блоков с индикаторными панелями управления. Условно все эти устройства можно разделить на несколько категорий.

Автоматика первого поколения

К простым приборам управления работой насосного оборудования относят реле давления и гидроаккумулятор. Установка и подключение насоса в скважине требует дополнительного использования датчика сухого хода, для контроля работы и настройки необходим манометр.

Рис. 1 Основные приборы для автоматизации водоснабжения

Автоматические устройства 2- го поколения

Данные устройства представляют собой собранные в одной коробке датчики и электронные схемы. Устройство устанавливается в любом месте водопроводной магистрали, может работать самостоятельно или с гидроаккумулятором.

Рис. 2 Блоки управления 2-го поколения

Блоки управления 2-го поколения могут иметь встроенные датчики и выполнять следующие функции:

реле давления;
прибор защиты от сухого хода сухого хода;
устройство отслеживания протока;
встроенный обратный клапан;
индикаторы состояния;
гаситель гидроударов;
манометр;
автоматический перезапуск;
антицикличность;
плавный пуск.

В таких устройствах нет возможности регулировать давление, поэтому их приобретение для замены приборов 1-го поколения имеет ограничения.

Рис. 3 Схема подключения Grundfos PM1 — PM2 к скважинному насосу

Автоматика 3-го поколения

Высокотехнологичная система управления работой насосного оборудования, по стоимости превышает автоматику 2-го поколения.

Блоки управления электронных устройств 3-го поколения имеют функцию частотного преобразования питающего напряжения насоса — это позволяет регулировать скорость вращения вала его электродвигателя. Система работает с привязкой к потреблению воды: чем больше расход, тем быстрее вращается вал электродвигателя и соответственно повышается давление и подача воды потребителю, и наоборот. Это позволяет всегда поддерживать в системе постоянное давление и напор (основное преимущество автоматики 3 -го поколения) и избежать резких циклов включения — отключения электронасоса.

Рис. 4 Блок ESPA с частотным преобразователем и схема его подключения

Блоки управления можно монтировать в любом месте магистрального водопровода, для их установки не требуется гидроаккумулятор. Они являются незаменимыми устройствами в системах полива и других, где требуется поддерживать постоянный напор в течение длительного времени.

Схема подключения скважинного насоса

Подробная схема подключения выглядит следующим образом.

Рис. 5 Схема соединений при организации системы водоснабжения с погружным скважинным насосом

Насос глубинный скважинный. Обычно используется модели с центробежным принципом действия. Такие устройства имеют высокий КПД и позволяют поднимать воду со значительных глубин в зависимости от количества нагнетающих давление рабочих колес.
Гидроаккумулятор емкостью не менее 50 л. Поддерживает в водопроводной системе постоянное давление и предохраняет ее от гидроударов.
Обратный клапан 1″ (может быть с сетчатым фильтром) удерживает воду в системе, облегчая запуск электронасоса.
Два последовательно соединенных 5-ходовых фитинга. Основной элемент сантехнической арматуры, предназначенный для подключения нескольких устройств с различным диаметром и видом резьбового соединения.
Реле давления с внутренней или наружной резьбой. Основной элемент для обеспечения автоматической работы системы водоснабжения. Осуществляет подключение скважинного насоса и его отключение.
Фильтр тонкой очистки воды 5SL или 10SL со сменными картриджами.
Датчик сухого хода. Подсоединение скважинного насоса к автоматике в отличие от других видов (колодезных, дренажных с поплавковым выключателем) требуют защиты от работы в пространстве без воды, охлаждающей их двигатель.
Аксиальный манометр.
Заглушки на свободные выводные отверстия в 5-ходовых фитингах на 1″ и 1/4″
Заглушки на свободные выводные отверстия в 5-ходовых фитингах на 1″ и 1/4″
Запорный шаровый кран на 1″, перекрывающий подачу воды в дом
Металлопластиковая муфта 32х1″ Ш и муфта металлопластиковая 32х1″ ЦШ.
Армированная металлопластиковая труба 32х1″.
Угловой патрубок размером 32х1″ Г.
Соединительная муфта диаметром 1″ ШШ.
Армированный соединительный шланг угловой 1″х800 высокого давления.
Воздухоудалитель с краном Маевского или заглушкой 1″. Служит для регулировки давления в гидроаккумуляторе.
Соединение быстроразъемное 1″ (американка).
Система слива воды: состоит из штуцера 3-х выводного и шарового крана 1” РГШ.
Стабилизатор электрического напряжения. Устройство обеспечивает стабильную работу системы водозабора и предохраняет насос.
Скважинный оголовок. Защищает скважину от попадания грязи и мусора, служит опорой для крепления насоса.
Термоусадочная муфта.
Стальной трос для крепления электронасоса к оголовку.
Специальный водоустойчивый кабель для подвода напряжения питания к погружному скважинному электрическому насосу.
Металлопластиковые финтинги и трубы, ведущие в дом.

Схема подключения насоса для скважины не слишком сложна, поэтому работы можно сделать своими руками при помощи недорогого инструмента. Для запуска понадобится простейшая автоматика в виде реле и гидробака. Применение высокотехнологичных устройств управления упростит задачу установки и повысит удобство пользования системой, правда цена таких приборов довольно высока.

Похожие статьи по данной теме:

Выбор автоматики для скважинного насоса

Почему не отключается от источника питания скважинный насос

Реле протока воды для электрического насоса

Источники: http://nasosovnet.ru/avto/avtomatika-dlya-pogruzhnyh-nasosov.html, http://moikolodets.ru/shema-podklyucheniya-skvazhinnogo-nasosa-172, http://oburenie.ru/nasosy/skhema-podklyuchenija-skvazhinnogo-nasosa.html

rusbyr.ru

Схема подключения скважинного насоса к автоматике: схема

Содержание статьи:

Автоматика для подключения скважинного насоса

Автоматика первого поколения

Рис. 1 Основные приборы для автоматизации водоснабжения

Автоматические устройства 2- го поколения

Рис. 2 Блоки управления 2-го поколения

Блоки управления 2-го поколения могут иметь встроенные датчики и выполнять следующие функции:

реле давления;
прибор защиты от сухого хода сухого хода;
устройство отслеживания протока;
встроенный обратный клапан;
индикаторы состояния;
гаситель гидроударов;
манометр;
автоматический перезапуск;
антицикличность;
плавный пуск.

Рис. 3 Схема подключения Grundfos PM1 — PM2 к скважинному насосу

Автоматика 3-го поколения

Рис. 4 Блок ESPA с частотным преобразователем и схема его подключения

Схема подключения скважинного насоса

Подробная схема подключения выглядит следующим образом.

Рис. 5 Схема соединений при организации системы водоснабжения с погружным скважинным насосом

Насос глубинный скважинный. Обычно используется модели с центробежным принципом действия. Такие устройства имеют высокий КПД и позволяют поднимать воду со значительных глубин в зависимости от количества нагнетающих давление рабочих колес.
Гидроаккумулятор емкостью не менее 50 л. Поддерживает в водопроводной системе постоянное давление и предохраняет ее от гидроударов.
Обратный клапан 1″ (может быть с сетчатым фильтром) удерживает воду в системе, облегчая запуск электронасоса.
Два последовательно соединенных 5-ходовых фитинга. Основной элемент сантехнической арматуры, предназначенный для подключения нескольких устройств с различным диаметром и видом резьбового соединения.
Реле давления с внутренней или наружной резьбой. Основной элемент для обеспечения автоматической работы системы водоснабжения. Осуществляет подключение скважинного насоса и его отключение.
Фильтр тонкой очистки воды 5SL или 10SL со сменными картриджами.
Датчик сухого хода. Подсоединение скважинного насоса к автоматике в отличие от других видов (колодезных, дренажных с поплавковым выключателем) требуют защиты от работы в пространстве без воды, охлаждающей их двигатель.
Аксиальный манометр.
Заглушки на свободные выводные отверстия в 5-ходовых фитингах на 1″ и 1/4″
Заглушки на свободные выводные отверстия в 5-ходовых фитингах на 1″ и 1/4″
Запорный шаровый кран на 1″, перекрывающий подачу воды в дом
Металлопластиковая муфта 32х1″ Ш и муфта металлопластиковая 32х1″ ЦШ.
Армированная металлопластиковая труба 32х1″.
Угловой патрубок размером 32х1″ Г.
Соединительная муфта диаметром 1″ ШШ.
Армированный соединительный шланг угловой 1″х800 высокого давления.
Воздухоудалитель с краном Маевского или заглушкой 1″. Служит для регулировки давления в гидроаккумуляторе.
Соединение быстроразъемное 1″ (американка).
Система слива воды: состоит из штуцера 3-х выводного и шарового крана 1” РГШ.
Стабилизатор электрического напряжения. Устройство обеспечивает стабильную работу системы водозабора и предохраняет насос.
Скважинный оголовок. Защищает скважину от попадания грязи и мусора, служит опорой для крепления насоса.
Термоусадочная муфта.
Стальной трос для крепления электронасоса к оголовку.
Специальный водоустойчивый кабель для подвода напряжения питания к погружному скважинному электрическому насосу.
Металлопластиковые финтинги и трубы, ведущие в дом.

Советуем почитать: Погружной скважинный насос

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Подключение скважины к водопроводу: советы и рекомендации

Создание водопровода и его подключение к главному водоисточнику на дачном или загородном участке — вполне возможный проект, если на территории присутствует источник из скважины или колодца. К тому же подобную работу можно выполнить без привлечения специалистов, если знать некоторые нюансы и секреты процесса.

Правила сооружения

Индивидуальный водоисточник на участке должен соответствовать таким техническим параметрам:

Правильное (безопасное) расположение источника на территории.
Регулярное исследование воды в санэпидстанции.
Регулярная чистка водоисточника.

Если приямок для слива нечистот герметичен, а содержимое выкачивается ассенизаторской техникой, месторасположение скважины должно составлять 40 метров от сливной ямы. Для проведения водоснабжения в дом скважину требуется подвергнуть тщательной промывке. Обязательным условием является исследование воды из источника на ее пригодность для использования в бытовых и хозяйственных целях.

Если перед тем как провести систему водопровода в доме несколько месяцев не изымалась вода из скважины, стенки шахты имеют способность к заиливанию и торможению поступления воды из устья. Если это произошло, в течение двух недель следует регулярно прокачивать источник.

Водопровод в доме

Для обеспечения жильцов частного дома водой из скважины, следует позаботиться о линии водопровода и ее утеплении. Создают водонапорную магистраль из полиэтиленовых или пластиковых труб с размером отверстия в 20 мм. Чтобы трубопровод оставался целым и неповрежденным, его укладка осуществляется под землей. Гибкий материал трубопровода позволит беспрепятственно создать магистраль любой технической сложности.

Если подключение водоснабжения предполагает использование металлопластиковых труб, то для их соединения потребуется комплект резьбовых фитингов, надевающихся на трубы через каждые 2 метра. Для герметизации в зимнее время водопроводную линию следует утеплить или установить в помещении к основным коммуникациям кессон.

В качестве утеплителя используют полиуретан. Установка кессона увеличит трудоемкость процесса и потребует дополнительных труб для введения в дом. Прокладка труб должна осуществляться на глубине одного метра с полноценной их теплоизоляцией. По завершению земляных работ проводят подключение всех коммуникаций для водоснабжения, после чего траншея засыпается землей.

Как выбрать насос?

Для линии водоснабжения, исходящей из скважины, используют такие модели насосов, как:

В комплект к глубинной помпе входит приемный резервуар, устанавливаемый на чердаке дома. Такого рода способ является более простым и экономным. Погружное оборудование не предполагает задействование гидроаккумуляторной установки и прибора для контроля напора в магистрали.

Отрицательной стороной насоса является неспособность к подъему воды с больших глубин, что снижает производительность. К тому же напора в трубах недостаточно для обеспечения водой сантехники, расположенной в доме. Глубинный насос можно использовать для скважины, глубина которой не превышает 70 метров.

Погружной насос состоит из гидроаккумулятора, который монтируют вблизи входящего трубопровода или в кессоне. Реле давления автоматически запускает и останавливает станцию подкачки воды, что является положительным свойством оборудования. Минусом являются малые объемы гидроаккумулятора, вмещающего до 100 литров жидкости. Это говорит о режиме работы насоса, который негативно сказывается на надежности и производительности всей установки. Погружное оборудование для водопровода подойдет для скважины с водным уровнем до 50 метров.

Центробежная насосная станция прогоняет воду и подает ее в приемный бак по данным термодатчика, насос воспроизводит нехватку напора в линии, а гидроаккумуляторная установка контролирует перепады мощности.

Данный насос наделен преимуществом, позволяющим работать аппарату в оптимальных условиях на максимально производительном уровне. Нет надобности производить водозабор на уровне 15 метров и более для создания напора в кранах. Минусом служит ненадежность оборудования, которая обусловлена функцией гидроаккумулятора: чем больше объем, тем меньше запускное количество подкачки.

Установка фильтра

Скважина на участке имеет динамичные свойства, в ней колеблется вода под напором насоса. Это приводит к обсыпанию грунтовой прослойки и поднятию илового осадка. Вибрационный насос способен прогнать через себя загрязненные потоки жидкости, поэтому их поступление в кран, расположенный в доме, вполне вероятно. Центробежный обладает слабыми качествами по прогонке воды с осадком, это повреждает внутренний фильтр, что помогает обломкам металла и грязным частицам проникнуть в линию водопровода.

Водный фильтр сохранит сантехнику в доме и обеспечит питьевой водой. Пропускная мелкая решетка должна устанавливаться в доме перед входом в шланг центробежного насоса. Фильтр с широкими ячейками монтируется между погружным оборудованием и приемным резервуаром. Тонкосетчатый фильтр монтируется после выходного шланга гидроаккумулятора.

Водоподача в дом из скважины основана как на положительных моментах, так и на отрицательных. Источник используют в случаях отсутствия на загородной территории центрального водоснабжения. Проектируя систему водопровода из скважинного источника, следует грамотно подобрать схему подключения с наиболее подходящей насосной станцией. Контролируйте состояние водоисточника и вовремя прочищайте устье скважины, чтобы в дом поступала вода, соответствующая всем нормам санэпидстанции.

delovvode.ru

РубрикаРазное

Подключение скважины – Подключение скважины к дому схема

Подключение скважины к дому — Всё о бурении скважин

Шаг за шагом: как провести воду из скважины в свой дом

Содержание

Подключение скважины к дому: советы и рекомендации специалистов

Поэтапный процесс

Прокладка трубопровода

Обустройство в доме

More from my site

Схема водоснабжения частного дома из скважины

Требования к скважинам

Ввод воды в дом

Как подключить скважину к дому

Схемы с погружным насосом

Схемы с поверхностными насосами

Схемы с насосными станциями

Фильтрация воды

как подключить своими руками, видео-инструкция, фото

Поэтапный процесс

Кессон

Прокладка трубопровода

Обустройство в доме

Вывод

Как подключить скважинный насос — монтаж и электросхема, установка в скважину

Критерии выбора скважинного насоса

Протяжённость водопровода и количество узлов

Особенности монтажа оборудования

Особенности скважины

Оборудование для скважины схема подключения

Шаг за шагом: как провести воду из скважины в свой дом

Содержание

Схема водоснабжения дома из скважины и ее особенности

Преимущества скважинного водоснабжения

Виды скважин

Система водоснабжения и ее элементы

Выбор насоса

Особенности монтажа

Схема подключения скважинного насоса: как сделать правильно

Разновидности насосов для скважин и их функции

Виды бытовых насосов

Особенности установки скважинного насоса

Как установить поверхностный насос в скважину

Как проложить трубопровод

Как подключить оборудование

Электрическая схема подключения насоса для скважины

Обзор автоматики для погружных насосов

1 Вместо вступления: виды насосов

1.1 Насосы с датчиком давления

2 Настройка погружного насоса с автоматикой

2.1 Защита от сухого хода и поплавковые выключатели

2.2 Автоматика для погружного насоса: защита от сухого хода и перегрузки (видео)

2.3 Принцип работы гидроаккумулятора

2.4 Насосы Акваробот

2.5 Подключение блока автоматики к насосу

Схема подключения скважинного насоса: как сделать правильно

Разновидности насосов для скважин и их функции

Виды бытовых насосов

Особенности установки скважинного насоса

Как установить поверхностный насос в скважину

Как проложить трубопровод

Как подключить оборудование

Схема подключения водяного скважинного насоса для индивидуального водоснабжения

Автоматика для подключения скважинного насоса

Автоматика первого поколения

Автоматика 3-го поколения

Схема подключения скважинного насоса

Схема подключения скважинного насоса к автоматике: схема

Автоматика для подключения скважинного насоса

Автоматика первого поколения

Автоматика 3-го поколения

Схема подключения скважинного насоса

Подключение скважины к водопроводу: советы и рекомендации

Правила сооружения

Водопровод в доме

Как выбрать насос?

Установка фильтра

Добавить комментарий Отменить ответ
