Подключение светодиода к 220 вольт: способы интеграции, схемы питания и особенности подключения

Содержание

способы интеграции, схемы питания и особенности подключения

Светодиоды — неотъемлемая часть электроники, позволяющая осуществлять индикацию состояния приборов. В зависимости от цвета и расположения на корпусе светоизлучающие диоды сигнализируют о состоянии зарядки, подключении гаджета к сети и т. п. Но бывают ситуации, когда в приборе отсутствует штатная сигнализация, а человеку она нужна. Тогда и встаёт вопрос о том, как включить светодиод в 220 В, не используя понижающих напряжение трансформаторных устройств.

  • Технические особенности диода
  • Подключение через резистор
  • Применение конденсатора

Технические особенности диода

Светодиод представляет собой радиотехнический элемент, пропускающий ток, как и стандартный диод, только в одном направлении, но при этом излучающий электромагнитные волны в видимом диапазоне. Если осуществлять интеграцию такого диода в сеть с постоянным током, то важно не перепутать «плюс» и «минус». Внедрение же светового диода в переменную сеть и решение вопроса о том, как запитать светодиод от сети 220 В, где периодически (с частотой 50 Гц) происходит изменение направления тока и напряжения, потребует дополнительных расчётов.

Чтобы определить среднее значение тока и подключить светодиод к сети 220 вольт, необходимо разделить напряжение действующей сети пополам, то есть 220 В / 2 = 110 В. Это значение берут за основу для последующих расчётов.

Электрическое сопротивление светодиода, как и любого полупроводникового элемента, не линейно и зависит от величины разности потенциалов, приложенной к нему. Для сети с переменным током и напряжением 220 В с приемлемой точностью можно взять усреднённое значение в 1,7 Ом. Тогда, согласно закону Ома, величина тока, который будет проходить через полупроводниковый кристалл диода, если его подключить напрямую к сети, будет примерно равна 65 ампер (110/1,7).

Такой показатель просто приведёт к сжиганию прибора. Для уменьшения величины тока, проходящего через полупроводник, потребуется последовательное включение в цепь рядом со световым диодом сопротивления.

Для этой цели применяют исключительно резисторы в цепях с постоянным напряжением, а с переменным током есть возможность применять так называемые реактивные сопротивления — конденсаторы и катушки индуктивности. Сопротивление они создают благодаря накапливанию электромагнитной энергии в первый полупериод (ток протекает в одном направлении) и возвращению её в сеть во втором полупериоде (при обратном течении электрического тока).

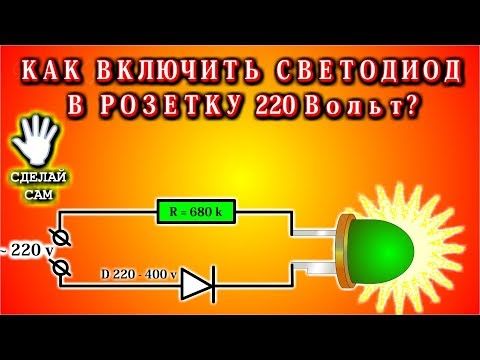

Подключение через резистор

Подобная схема обычно реализуется для индикации работы электротехнических устройств. Она используется в световом сигнале, свидетельствующем о включении в сеть электрочайника, в подсветке кнопки выключателя и т.

д. Главными достоинствами этого варианта интеграции светящегося диода в сеть считаются относительная дешевизна, простота и надёжность.

Но есть в этой схеме один нюанс. Он заключается в необходимости гашения обратного напряжения, так как его избыток может привести к выходу из строя полупроводникового прибора. С этой задачей легко справляются кремниевые диоды, которые способны пропускать ток по величине не меньше того, что проходит в сети. Подключить их можно в цепь двумя способами:

  • последовательно, то есть после резистора и перед светодиодом, но соблюдая полярность;
  • параллельно со светящимся диодом, но изменив полярность на 180 градусов.

Некоторые специалисты считают, что использование гасящих диодов необязательно, но практика показывает, что обратный ток в некоторых случаях вызывает тепловой пробой p-n перехода. Поэтому дополнительные затраты на приобретение кремниевых диодов вполне оправданы для реализации подключения светодиода к сети 220 В, схема которого содержит гасящий резистор.

Применение конденсатора

Негативной стороной использования резистора для уменьшения тока при включении в цепь 220 В светодиода является довольно существенное рассеивание мощности. Эта проблема становится заметной при нагрузке с большим током потребления. Решением является схема подключения светодиода к 220 В, где реализуется интеграция неполярного конденсатора вместо резистора. Сопротивление конденсаторов имеет реактивный характер, что исключает рассеивание мощности.

Подключение конденсатора в схему светодиода с целью токоограничения имеет один нюанс, который может привести к выходу из строя светового диода, — сохранение накопленного заряда после отключения питания сети. Из-за этого в схему с неполярным конденсатором добавляют:

  • два резистора;
  • диод, подключённый параллельно светодиоду, но в обратном направлении.

Резисторы (один — параллельно с конденсатором, а второй — последовательно) защищают всю схему от бросков напряжения при подаче напряжения из сети, а диод является защитой светодиода от разности потенциалов с обратной полярностью.

Эти способы подключения применимы к маломощным светодиодам, которые используются для индикации или подсветки. Подключение мощных диодных элементов, предназначенных для светодиодных ламп освещения, осуществляется схемами с использованием спецблоков питания (драйверов).

Можно ли подключить светодиод к сети 220 вольт

Главная » Полезные советы

Полезные советы

На чтение 2 мин.

Наличие световой индикации электрических бытовых приборов, позволяет человеку понять в каком состоянии они находятся. Световым индикатором служит светодиод. Но в некоторых простых приборах индикация отсутствует, например выключатели домашнего освещения. Этот недостаток можно исправить вмонтировав в клавиши светодиоды. Световой маяк даст возможность легко найти выключатель в полной темноте.

Содержание

  1. Способ подключения
  2. Простой и надёжный способ
  3. Расчеты радиодеталей
  4. Техника безопасности

Прямое подключение светодиода к сети 220 вольт невозможно, это приведёт к его повреждению. Использовав минимум дополнительных электронных элементов, и рассчитав нагрузку, можно собрать защиту. Защита необходима для выравнивания и понижения входящего напряжения и силы тока.

Самый простой способ, последовательно диоду подключить резистор или конденсатор. Роль элементов; снижение входящего электричества на световой полупроводник. Необходимо учитывать; в сети используется переменный ток, который протекает по проводам постоянно меняя направление с частотой 50 герц. Важно блокировать влияние обратного тока. В качестве блокиратора, подойдёт обычный кремниевый диод.

Простой и надёжный способ

Самые простые способы не отличаются надёжностью исполнения схемы. Любой скачок электричества в сети, выведет из строя детали. Чуть усложнив схему, получим вполне работоспособный вариант.

При такой схеме подключения, светодиод наиболее защищён от скачков электричества и повышенных нагрузок. Схема проста, но требует подбора деталей. Мощность резистора не менее 0,5-0,6 Ватт, сопротивление не менее 250 кОм. В схеме резистор выполняет роль шунтирующего устройства, и предотвращает выброс остаточного напряжения конденсатора.

Расчёт резистора производим по формуле: R=U/I, R – сопротивление резистора, U – напряжение, I – ток светодиода.

Расчёт конденсатора делаем по формуле: C=3200×I/U. I – ток нагрузки, U напряжение питания. Для лучшей защиты, номинальное напряжение конденсатора должно быть не меньше 450 вольт. Это защитит схему от импульсных перепадов напряжения. Конденсатор не должен иметь полярности, нельзя использовать электролитические и танталовые конденсаторы. Лучше взять керамический, например: К73-17, или подобрать зарубежный аналог.

Техника безопасности

При подключении прибора к сети, необходимо строго соблюдать технику безопасности. Важно помнить; переменный электрический ток в 220 вольт опасен для человека. Монтируя схему, убедитесь в надёжной изоляции прибора. Детали схемы не должны иметь прикосновения с металлом. Некачественная сборка может вызвать короткое замыкание в сети.



( Пока оценок нет )

Поделится с друзьями

Как подключить светодиоды на 110В или 220В — 6 разных схем! Формулы и расчеты!

Рис. 1. Как подключить светодиоды на 110 В или 220 В — 6 разных схем! Формулы и расчеты!

Сегодня мы покажем вам 6 различных способов подключения 3 мм или 5 мм Светодиоды , низковольтные компоненты 19 10 19 DC, 900

19 или

220 В Переменный ток Напряжение сети!

Мы можем использовать LED несколькими способами, подключенными к электросети 110 В или 220 В , зная, что некоторые типы соединений имеют преимущества перед другими и что каждый тип имеет свои характеристики, которые наилучшим образом соответствуют каждой спецификации.

Мы будем использовать некоторые основные формулы для расчета компонентов в нашей цепи, для этого мы будем использовать формулу емкостного реактивного сопротивления и формулу закона Ома.

Итак, давайте начнем с демонстрации основных формул, которые мы будем использовать с моделями, созданными в этом посте.

Мы будем применять основные формулы по мере необходимости, поэтому начнем сначала с определения напряжения питания.

ВНИМАНИЕ!

Как бы ни были просты представленные схемы, важно знать, что схема подключена к постоянному сетевому напряжению, это крайне опасно, недосмотр или ошибка проектирования, может привести к необратимым повреждениям.

Будьте осторожны при обращении с электрическим напряжением, если у вас нет опыта работы с электроникой/электрикой, не подключайте эту схему.

Если у вас есть опыт, делайте это с осторожностью и всегда имейте кого-нибудь поблизости, не беритесь за оборудование, подключенное к сети, когда вы одни.

Мы не несем ответственности за любой ущерб, нанесенный вам или другим лицам.

Рабочее напряжение

В нашей стране рабочее напряжение 110VAC , если ваша электрическая сеть 220VAC , просто подставьте в формулу рабочее напряжение вашего региона.

Необходимо знать, что напряжение нашей сети имеет пиковые напряжения, как показано на Рисунке 2 ниже, и для нашей безопасности мы будем использовать размах напряжения ( VPP ) в наших расчетах.

Рис. 2 – Расчет размаха напряжения 110 В~ – VPP

The calculation is determined by the mathematical equation:

  • VP = VAC * √(2)
As our power grid is 110VAC:
  • VP = 110 *1.414
  • VP = 155.54VAC
, если вы используете сетку с мощностью 220VAC:
  • VP = 220V * 1,414
  • VP = 311,08 В AC

WHEL

  • WW WI WUL WI WW WIT будет использовать A . в его спецификациях 3,2 В для 20 мА или 0,02 А.

Определить сопротивление резистора:

Чтобы определить сопротивление резистора для цепи, используя формулу закона Ом:

I = Ток

Определяем мощность резистора:

И для определения мощности резистора также воспользуемся Законом Ома :

  • P = R * I²

P = мощность резистора

R= номинал резистора

I = ток, проходящий через резистор.

Определение емкостного реактивного сопротивления:

Емкостное реактивное сопротивление представляет собой противодействие, которое конденсатор оказывает протеканию тока в цепях переменного тока .

Емкостное сопротивление обозначается обозначением Xc и выражается в омах. Для определения емкостного сопротивления Xc воспользуемся уравнением:

  • XC = 1 / (2 π * F * C)

XC = емкостное реактивное сопротивление в Ом

π = 3,14 — постоянная

F ​​= частота переменного тока в 4 Гц 900it13 F

Зная все формулы, которые мы будем использовать в наших схемах, начнем с самого простого к самому сложному.

Данная модель самая простая из имеющихся у нас, и очень часто используется в дешевых электрических расширениях тех китайских изделий , а так же в качестве контрольной лампы в оборудовании,…

Представленная схема имеет только один резистор R1 , который ограничивает ток, проходящий через светодиод , и подключен последовательно со светодиодом , как мы можем видеть на рис. 3 ниже.

Рис. 3 — Светодиод провода в 110 В или 220 В. использовать, для этого воспользуемся формулой закона Ома:

Общая формула:
  • В = R * I
Применение формулы к нашей схеме:
155,54 В перем.
  • R = 152,34/0,02
  • R = 7,617R

    • Как мы знаем, когда речь идет об электронных компонентах, существует допуск компонентов, составляющих схему, например допуск; резистора, светодиода и вариантов « допуск », поступающих из энергосистемы.

    По этой причине мы даем запас допуска более или менее 40 % больше в нагрузочном резисторе, то есть:

    • 7,617 Ом + 40 % = 3,047 Ом 10,66 кОм
    • То есть значение ближайшего имеющегося в продаже резистора, зная, что мы всегда берем ближайший резистор с наибольшим значением, составляет 12 кОм .

    Теперь нам нужно определить мощность резистора, для этого воспользуемся формулой закона Ом:

    Общая формула:
    • P = R * I²

    Тогда:

    912043 90 * 0,02²
  • P = 4,8 Вт

    • Проект завершен — контур 1

    На этом мы заканчиваем разработку нашей схемы 1, расчетные значения у нас будут:

    • LED1 ……. 3.2V/20mA LED
    • R1 ……….. Резистор 12К/5Вт на 110В. ( 27К до 220В ).

    Преимущества:

    • Это простая и легкая схема сборки
    • Только 2 компонента

    Недостатки:

    • Рассеивание напряжения будет на резисторе ( 9010 9010 Джоулев эффект)0104 Потребление выше необходимого
    • Схема, работающая в полуволне, светодиод полувыключен
    • Короткий срок службы светодиода, обратное напряжение на светодиоде
    • Низкая эффективность

    электрические расширения тех китайских изделий . ..

    Представленная схема имеет резистор R1 , ограничивающий ток, проходящий через светодиод , и диод, поляризующий 9001 Переменный ток Напряжение, поступающее от электросети, которая соединена последовательно со светодиодом , как мы можем видеть на Схема 2.1 на Рисунок 4 ниже. .

    У нас также есть Схема 2.2 , та же схема, но мы добавили конденсатор 2,2 мкФ , который служит для минимизации пульсаций напряжения в цепи.

    Рис. 4 — Подключение светодиода к цепи 2 110 В или 220 В — ELC

    Проектирование схемы

    Как и в предыдущей схеме, расчеты такие же, мы уже рассчитали сопротивление, после всего процесса получилось 12K с 5Вт мощности.

    Проект завершен — схема 2

    Здесь мы заканчиваем разработку нашей схемы 2, рассчитанные значения:

    • LED1 . …… Светодиод 3,2 В / 20 мА
    • D1 …… …… 1N4007 Диод
    • C1 ………… электролитический конденсатор 2,2 мкФ / 25 В ( Дополнительный )
    • R1 ………… резистор 12 кОм / 5 Вт для 110 В. (27К при 220В).

    Преимущества:

    • Это простая и легкая схема для сборки
    • Только 3 или 4 компонента
    • Более безопасная схема для продления срока службы светодиода )
    • Потребление выше необходимого
    • Схема, работающая в полуволне, светодиод наполовину выключен
    • Низкая эффективность

    В этой модели, в отличие от предыдущей, используется выпрямительный мост, это означает, что энергия, поступающая на светодиод, больше не является полуволной , а полная волна, что придает больше яркости светодиоду.

    Представленная схема имеет резистор R1, ограничитель тока и диодный мост, который поляризует переменное напряжение, поступающее из сети, и питает светодиод, как мы можем видеть в схеме 2. 1 на рисунке 5 ниже.

    У нас также есть схема 2.2, которая представляет собой ту же схему, но мы добавляем конденсатор 2,2 мкФ, который служит для минимизации пульсаций напряжения в цепи.

    Рис. 5 — Проволочный светодиод в 110 В или 220 В. уже посчитал сопротивление, после всего процесса получилось 12К с мощностью 5 Вт .

    Проект завершен — схема 3

    Здесь мы заканчиваем разработку нашей схемы 2, расчетные значения:

    • LED1 ……. Светоизлучающий диод 3,2 В / 20 мА
    • D1 ….. ……. 4 x 1N4007 Диод или диодный мост любой модели
    • C1 ………… Электролитический конденсатор 2,2 мкФ / 25 В ( Дополнительно )
    • R1 … ……… Резистор 12К/5Вт на 110В. (27К при 220В).

    Преимущества:

    • Это простая схема для сборки
    • Только 3 или 4 компонента
    • Полноволновый, что придает большую яркость светодиоду.
    • Более безопасная цепь для срока службы светодиодов

    Недостатки:

    • Рассеяние напряжения будет на резисторе ( Joule Effect )
    • Потребление. более эффективный способ, так как тепловыделение больше не привязано к токоограничивающему резистору, который рассеивал все напряжение в предыдущих цепях.

      Эта схема широко используется в Mosquito Bats, аккумуляторных фонариках, т.е. более дешевых китайских продуктах.

      В этой схеме мы заменили токоограничивающий резистор конденсатором. Когда конденсатор подключен к источнику переменного тока, он позволяет току течь в цепи.

      В процессе последовательного заряда и разряда конденсатора возникает сопротивление при прохождении тока в цепи, и это сопротивление называется емкостным реактивным сопротивлением. С этими свойствами мы можем использовать конденсатор в нашей схеме в качестве резистора.

      В случае с конденсатором используется вся эта энергия, потому что конденсатору необходимо заряжаться и разряжаться, он « удерживает » энергию и, следовательно, не потребляет ее, что делает схему намного более эффективной.

      У нас также есть Схема 4.2 , та же схема, но мы добавили конденсатор 2,2 мкФ , который служит для минимизации пульсаций напряжения в цепи. Полные схемы представлены в Рисунок 6 ниже.

      Рис. 6. Подключение светодиода к цепи 110 или 220 В. 4 — ELC

      . Формула

      Закона Ома , это точно формула, используемая для определения сопротивления R1 в предыдущих схемах.

      Помните:  Значения V и I являются эффективными, поэтому мы будем использовать 9Напряжение 0018 RMS , а не напряжение VPP .

      Общая формула:

      • XC = (VS- VL) / IL
      Применение формулы к нашей цепи:
      • XC = (VS-VL). Напряжение сети, равное 110 В перем.0108
        • XC = (110 — 3,2) / 0,02
        • XC = 106,8 / 0,02
        • XC = 5,340 ω или 5,3K
        С тех пор, как мы уже обнаружены xc Reactab или
        5,3 кОм , теперь мы можем рассчитать ток, который этот конденсатор будет подавать в нашу цепь. Мы будем использовать ту же формулу, что и в Законе Ома:

        Общая формула:

        • I = VS  / XC
        • VS = Напряжение сети в среднеквадратичных значениях
        • XC = Реактивное сопротивление в Ом
        Применение формулы к нашей схеме:
        • I = (VS — VL) / XC который составляет 110VAC
          VL = напряжение светодиода, которое составляет 3,2 В

          XC = емкостная реактивная способность, которая составляет 5,340 Ом

          Тогда:

            I = ().

          • I = (106,8) / 5,340
          • I = 0,02А
          • I = 20мА

          Зная значения сопротивления XC и тока I в цепи, нужно определить емкость конденсатора. Сделаем это следующим образом:

          Общая формула:

          • C = 1 / (2 π * F * XC)

          , мы будем использовать переписанную формулу, чтобы мы могли использовать значение конденсатора в мкФ и упростит наши расчеты.

          Применение формулы к нашей схеме:
          • C = 106 / (2 π * F * XC)
          C = емкость, которую нам нужно знать IS 5,340 Ом
          F = основная частота, которая равна 60 Гц

          Тогда:

          • C = 106/ (2 * 3,14 * 60 * 5,340 )
          • C = 106/ (6.28 * 5,340)
          • C = 106/ (6.28 * 5,340)
          • С = 106 / (376,8 * 5,340)
          • C = 106 / (2,012,112)
          • C = 0,4969 мкФ или 497 нФ

          То есть значение ближайшего промышленного конденсатора, зная, что мы всегда берем ближайший конденсатор с наибольшим значением, составляет 560 нФ.

          Проект завершен — Схема 4

          На этом мы заканчиваем разработку нашей схемы 4, расчетные значения у нас будут:

          • LED1 ……. Светодиод 3.2V / 20mA
          • D1 . ………. 1N4007 Диод
          • C1 ………… 560 нФ / 250 В полиэфирный конденсатор
          • C2 ………… 2,2 мкФ / 25 В электролитический конденсатор ( Дополнительно )

          Преимущества :

          • . Нет потребления избыточной тепловой энергии (эффект Joule )
          • Это простая схема для сборки
          • только 3 или 4 компонента
          • BEARED для светодиодной жизни

          • 01010101010108

        • .
          • Цепь работает в полуволне, светодиод наполовину выключен
          • Высокий ток в начальном устойчивом состоянии конденсатора, вызывающий хлопки и искры в розетке.

          Эта модель является более полной и улучшенной схемой, поскольку она содержит диодный мост, что еще больше повышает эффективность, поскольку светодиод больше не будет работать в течение половины периода волны, а будет работать в течение всего периода волны.

          Эта схема широко используется в небольших светильниках, даже в светодиодных лампах, перезаряжаемых фонариках или в коммерческих продуктах.

          Эта схема представляет собой соединение цепей 3 и 4 , таким образом образуя эффективную схему с хорошей яркостью светодиода , с полной волной, это почти идеальная схема.

          Представленная схема имеет диодный мост, который поляризует переменное напряжение , поступающее от сети, который соединен последовательно со светодиодом , как мы можем видеть в Схема 5.1 в Рисунок 7 ниже.

          У нас также есть Контур 5.2 , это та же схема, но мы добавляем конденсатор 2,2 мкФ , который служит для минимизации пульсаций напряжения в цепи.

          Рис. 7. Подключение светодиода к цепи 110 В или 220 В. , емкость 5,340 Ом или 5,3 К.

          Проект завершен — Цепь 5

          На этом мы заканчиваем разработку нашей схемы 5, расчетные значения у нас будут:

          • LED1 ……. Светодиод 3.2V/20mA
          • D1……… .. 4 x 1N4007 Диод, или диодный мост любой модели
          • C1 ……….. 560нФ/250В Конденсатор полиэфирный
          • C2 ………..2,2мкФ/ Электролитический конденсатор 25 В (, дополнительный )

          Преимущества:

          • Простая схема сборки
          • Всего 3 или 4 компонента
          • Более безопасная схема для продления срока службы светодиодов
          • Отсутствие потребления избыточной тепловой энергии ( Эффект Джоуля )
          • Высокий КПД
          • Схема, работающая на полной волне, светодиод всегда включен

          Недостатки:

        • состояние конденсатора, вызывающее эти «хлопки» и искры в розетке.

          • Эта модель более полная и, как и предыдущая схема, более эффективная. Эта схема широко используется в небольших светильниках, около Светодиодные лампы , аккумуляторные фонари и некоторые коммерческие продукты.

          Представленная схема идентична схеме 5 , с той лишь разницей, что мы поставили резистор R1 , служащий для ограничения пускового тока конденсатора. Диодный мост, который поляризует переменное напряжение , поступающее от сети, который соединен последовательно со светодиодом , как мы можем видеть на Схема 6.1 в Рисунок 8 ниже.

          У нас также есть Схема 6.2 , которая представляет собой ту же схему, но мы добавили конденсатор 2,2 мкФ , который служит для минимизации пульсаций напряжения в цепи.

          Рис. 8 — Проводник в 110 В или 220 В. , значение резистора было выбрано для ограничения пускового тока в наихудшем случае примерно до 100 мА что для безопасности будет 5 раз потребляемый ток цепи, который упадет до менее 20 мА за миллисекунду по мере зарядки конденсатора.

          В этом случае мы используем закон Ом , чтобы выяснить, какой резистор мы будем использовать.

          Общая формула:
          • В = R * I
          Применив формулу к нашей схеме:0018 110Vac
        • VL = Voltage of the LED, which is  3.2V
        • IL = Inrush current, which is  0.1A or 100mA
          • Then:
          • R = (110 — 3.2) / 0,100
          • R = 106 / 0,100
          • R = 1,068 Ом или ~ 1кОм

          Теперь нам нужно определить мощность резистора, для этого воспользуемся общей формулой

          Ом3: Формула:
          • P = R * I²

          Тогда:

          • P = 1,068 * 0,02²
          • P = 0,427 Вт

          То есть, значение ближайшего промышленного резистора мощности, зная, что мы всегда берем значение ближайшего резистора с максимальной мощностью 1/2W .

          Project Finished — Circuit 6

          На этом мы заканчиваем разработку нашей схемы 5, расчетные значения у нас будут:

          • LED1 ……. Светодиод 3.2V / 20mA
          • D1 .. ……… 4 х 1N4007 Диод, или диодный мост любой модели
          • R1 ……….. 1 кОм / 1/2 Вт Резистор
          • C1 ……….. 560 нФ / 250 В полиэфирный конденсатор
          • C2 …….. …. Электролитический конденсатор 2,2 мкФ / 25 В ( Дополнительно )

          Преимущества:

          • Простая схема сборки
          • Всего 3 или 4 компонента избыточная тепловая энергия ( Эффект Джоуля )
          • Высокая эффективность
          • Цепь работает в режиме полной волны, светодиод всегда горит

          Недостатки:

          • Можно лучше поставить резистор параллельно как конденсатор, чтобы разрядить его… ответьте на них в ближайшее время.

            Подписывайтесь на наш блог!!! Щелкните здесь — elcircuits.com!!!

            С уважением!!!

            Подключение светодиодов к сети 220В без использования блока питания

            Задать вопрос

            спросил

            Изменено 8 лет, 2 месяца назад

            Просмотрено 9к раз

            \$\начало группы\$

            Я разрабатываю рамку для фотографий на заказ с подсветкой и хочу разместить блок питания (или его отсутствие) внутри корпуса рамы.

            Проблема в том, что поскольку конструкция рамы более-менее тонкая, у меня нет места для размещения блока питания, поэтому я столкнулся с этим сомнением, могу ли я сделать схему для использования светодиодной ленты, которая подключается напрямую к 220 В. без использования источника питания?.

            Мои познания в электронике почти нулевые, я наткнулся на несколько ссылок, объясняющих, как питать светодиодные ленты напрямую от 200 В, но, честно говоря, я понятия не имею, какие проблемы, преимущества или недостатки я мог найти, и используемый язык был довольно продвинутым. для меня.

            В общем, я хочу знать, возможно ли это и что для этого требуется.

            Пожалуйста, объясните мне, как Если мне 6 лет, спасибо!.

            • блок питания
            • светодиод
            • сеть

            \$\конечная группа\$

            5

            \$\начало группы\$

            Пояснение для тех, кому нужен ответ «как за 6 лет»:

            Можно, можно собрать простую схему для светодиода, но не делай этого. Просто используйте старое зарядное устройство для телефона или какой-нибудь внешний блок питания, потому что если вы не будете — вам нужна серьезная и надежная изоляция там. Это более проблематично, чем просто использование источника питания и некоторого резистора.

            В сети переменного тока опасно не только напряжение. Это также источник высокой энергии. Если ваша рама упадет, корпус может сломаться, а провода соединиться между собой — это может привести к короткому замыканию и возгоранию .

            Однако — вы можете сделать очень прочный/надежный корпус и убедиться, что провода не будут соединяться друг с другом, несмотря ни на что (удары о землю, натяжение шнура) — вы можете использовать 9Диод 1112 + резистор 1 Вт или диод + конденсатор + резистор

            схема в качестве ограничителя тока для светодиода (маленький светодиод, а не светодиод питания).

            Просто поищите в Интернете «светодиод работает от сети» и держитесь подальше от Instructables . Я видел там много безответственных и опасных туториалов. Вот один пример:

            Будьте осторожны со светодиодом, если он взорвется. Светодиоды содержат мышьяк, который, как известно, ядовит для многоклеточных организмов.

            \$\конечная группа\$

            6

            \$\начало группы\$

            Создайте свою раму для источника питания 5 В. Это в основном означает светодиод и резистор последовательно. Подключите его к кабелю USB, плоский конец, контакты 1 (питание) и 4 (земля). Вы можете получить кабели очень дешево у любого поставщика электронных гаджетов.

            Пока вы покупаете кабель, приобретите зарядное устройство USB. Небольшой и легко доступный менее чем за 10 евро.

            Создание блока питания 220 В -> светодиода, который поместится в фоторамке, не является невозможным. Но это непросто, и разработка и тестирование такого источника питания сопряжены со смертельным напряжением.

            РубрикаРазное
