Подключение светодиодной ленты к сети 220 В схема

Содержание:

Работа LED лент от сети 220 вольт
Как подключить светодиодную ленту к блоку питания 12 вольт
Подключение без блока питания
Подключение с контроллером
Подключение через выключатель
Использование совместно с диммером
Подключение нескольких светодиодных лент

Устройство подсветки деталей интерьера очень часто выполняется с помощью светодиодных лент. Они отличаются высокой экономичностью, могут быть одноцветными или многоцветными. Каждый тип этих источников освещения имеет свои особенности, в том числе и схема подключения светодиодной ленты к сети 220 В которая используется в жилых помещениях. Основной отличительной чертой таких лент является возможность их разреза только через 1 метр, а в определенных условиях – и через 0,5 метра. При подключении нужно обращать внимание на соблюдение полярности в процессе соединения проводников между собой.

Работа LED лент от сети 220 вольт

Большинство изделий данного типа рассчитаны на подключение к сетям постоянного тока с напряжением 12 вольт. Таким образом, питание светодиодных лент осуществляется, преимущественно, с помощью специального блока питания. Однако существуют схемы, позволяющие выполнять подключение данных источников света к сети с напряжением 220 вольт. Для того чтобы эта операция завершилась успехом, необходимо произвести определенную доработку.

С этой целью пятиметровая светодиодная лента 12 вольт, разрезается на 20 равных частей. Разрезы выполняются в специально отмеченных местах, в противном случае, несколько светодиодов выпадут из общей схемы и не будут работать. Для выпрямления напряжения в 220 вольт применяется диодный мост.

Части ленты соединяются между собой таким образом, чтобы плюсовое значение одного отрезка соединялось с минусовым выходом следующего отрезка. Если в процессе эксплуатации светодиоды немного мерцают, в схему обязательно включается конденсатор. Величина тока, протекающего по дорожкам ленты, нужно обязательно контролировать. Если это значение превышает норму, в схему включаются дополнительные резисторы или части изделия.

Как подключить светодиодную ленту к блоку питания 12 вольт

Номинальное напряжение светодиодных лент составляет 12 или 24 вольта. Поэтому их эксплуатация возможна только с применением импульсного блока питания. Он осуществляет понижение напряжения, а на выходе образуется постоянный ток. Подключение светодиодной ленты к блоку питания выполняется через соответствующие полюса, обозначенные маркировкой «плюс» и «минус».

Мощность каждой ленты может быть различной, в зависимости от количества светодиодов. В соответствии с этим параметром выбирается наиболее подходящий блок питания. Если мощность ленты и технические характеристики блока не совпадают, это может привести к тусклому свечению светодиодов или выходу из строя самого прибора в результате перегрузки. Чтобы рассчитать характеристики блока питания, к значению мощности нужно добавить от 20 до 30%, компенсирующих потери, возникающие за счет длины проводников. Таким образом, при мощности ленты 24 ватта, понадобится выпрямитель, мощность которого составляет 32 Вт.

Наиболее простым вариантом является подключение одноцветной светодиодной ленты к выбранному блоку питания. Стандартную пятиметровую полосу нужно просто подключить к соответствующим выходам выпрямителя с обозначенной маркировкой полярности тока. Соединение проводов с контактами ленты осуществляется методом пайки. С этой целью используется паяльник с малой мощностью, чтобы избежать повреждения изделия. В случае необходимости соединительный проводник можно удлинить жилами сечением 1,5 мм2. В большинстве схем красный цвет провода означает плюс, а черный или синий – минус.

Подключение одноцветных лент имеет специфические особенности. Например, нельзя подключать последовательно два изделия. Это приведет к отсутствию нормального свечения на второй ленте. Кроме того, токоведущие дорожки первой полоски могут перегреться, что приведет к выходу из строя светодиодов. Наиболее корректное подключение осуществляется путем параллельного соединения светодиодных лент. В этом случае соединение второй полосы выполняется с помощью отдельных проводов, подключенных напрямую к блоку питания через удлиняющий проводник.

Как подключить светодиодную ленту к 220 без блока питания

Светодиодные полосы освещения, изготовленные в заводских условиях, рассчитаны на совместную эксплуатацию с блоком питания. Данное устройство преобразует переменный ток домашней сети в постоянный. При этом, напряжение понижается с 220 до 12 вольт. Однако, в определенных условиях, возможно подключение таких приборов освещения непосредственно в сеть, напряжением 220 вольт.

Для правильного выполнения такого подключения 12-тивольтовую полосу, длиной 5 метров, нужно разрезать на 20 частей. В дальнейшем, переменный ток 220 вольт выпрямляется с помощью диодного моста, включенного в общую схему. Далее все части ленты последовательно соединяются между собой разноименными полюсами. То есть плюс соединяется с минусом и, наоборот. В некоторых случаях может появиться мерцание, частота которого составляет 25 Гц. Оно убирается с помощью конденсатора на 5-10 мф, на 300 В, смонтированного в общую систему.

Подключение с контроллером

Многоцветные светодиодные ленты могут использоваться не только для освещения, но и в качестве дополнительного украшения интерьера помещения. Они разделены на группы и управляются с помощью пульта и специального контроллера. Таким образом, в схему добавляются дополнительные элементы.

Цветовая гамма передается тремя цветами. Это красный (Red), зеленый (Green) и синий (Blue). Поэтому разноцветные светодиодные ленты относятся к типу RGB. В каждой полосе имеются три группы светодиодов, которые светятся этими тремя цветами. У светодиодов одинакового цвета отсутствуют схематические связи между собой. У каждой группы имеется свой собственный выход, поэтому любая лента оборудована четырьмя контактами, три из которых соответствуют группам цветов, а один служит для подачи питания.

При подключении всех трех управляемых контактов к общему сигнальному выходу получится белый цвет. Если включить их по одному, они будут давать только красный, синий или зеленый цвет. Для получения различных оттенков и управления ими, светодиодная лента должна подключаться через контроллер. Контроллер обеспечивает одновременное включение всех трех линий. Однако интенсивность сигнала в каждом канале будет различной.

По типу управления эти устройства могут быть механическими или электронными. В первом случае коммутация осуществляется вручную, например, с помощью обычного трехклавишного выключателя. Главным недостатком этого способа считается существенное ограничение спектра цветовых эффектов. Электронные контроллеры обеспечивают управление не только количеством имеющихся светодиодов. Они регулируют интенсивность их свечения. Эти приборы могут быть оборудованы одним или несколькими каналами, в зависимости от количества лент, подлежащих управлению. У каждого контроллера имеется отдельный выход в виде провода с чувствительным элементом на конце. Он необходим для регулировки света пультом управления.

Как подключить светодиодную ленту через выключатель

Наиболее простой схемой считается подключение от выключателя к блоку питания, а затем к светодиодной ленте. Таким образом, включение и выключение подсветки происходит с помощью обычного выключателя.

Подключение выполняется очень просто. К обычному выключателю, находящемуся в домашней сети 220 вольт, подключается блок питания. При этом фазный провод подключается к входному коричневому проводнику L, а нулевой провод соединяется с проводником N синего цвета. Затем блок питания соединяется со светодиодной лентой. В этом случае необходимо строгое соблюдение полярности, чтобы плюс соединялся с плюсом, а минус – с минусом.

Размещение блока питания рекомендуется выполнять максимально близко к ленте. Длина прокладываемого кабеля не должна превышать 7 метров, в противном случае яркость свечения может значительно уменьшиться. Если все же возникла необходимость в прокладке слишком длинной линии, необходимо использовать проводник с увеличенным сечением жил.

Использование совместно с диммером

После того как осветительные приборы подключены, необходимо отрегулировать яркость их свечения. Простейшими способами являются переменные резисторы в виде потенциометра или реостата. Однако даже при незначительной потере мощности, такие устройства становятся неэффективными. Поэтому в настоящее время регулировка светового потока осуществляется с помощью специальных активных диммерных схем на полупроводниках.

Питания диммеров происходит от сети с напряжением 12 или 24 вольта. Сам прибор включается в схему в промежутке между светодиодной лентой и блоком питания. Выход блока соединяется со входом диммера, а затем выход диммера соединяется с лентой. Во время подключения необходимо строго соблюдать полярность. Мощность регулировочного устройства должна соответствовать определенному количеству ленты. Если же мощности диммера недостаточно, необходимо воспользоваться специальным усилителем.

Подключение нескольких светодиодных лент

Когда выполняется подключение не более двух лент, в этом случае возможно их последовательное соединение, при условии, что вторая полоса имеет незначительную длину. В местах соединения выполняется проверка на возможное падение напряжения.

Чаще всего одноцветные ленты подключаются параллельно. С этой целью используется блок питания повышенной мощности, соответствующей подключаемым приборам освещения. То же самое касается и многоцветных лент. Единственным отличием будет использование в схеме усилителя. Он соединяется с концом первой ленты и началом второй. В некоторых схемах применяется сразу несколько блоков питания.

Различные методы позволяют выполнять не только подключение светодиодной ленты к сети 220 В, схема которой получила наибольшее распространение. Разнообразие коммутирующих и регулировочных устройств позволяют использовать светодиоды в самых различных помещениях, практически с любыми интерьерами.

electric-220.ru

Как самому подключить светодиодную ленту к 220в без блока питания

Особенности самостоятельного подключения ЛЕД ленты к сети 220В без блока питания. Подробная инструкция и разновидности лент. +ТЕСТ для самопроверки

ТЕСТ:

Небольшой тест

Без блока питания ЛЕД лента подключается сразу в электросеть?

а) для подключения ленты к 220 В потребуется использовать маленький выпрямитель, а уже через него лента подсоединяется к розетке.

б) Лента подключается к сети без дополнительных приспособлений.

Почему не рекомендуют покупать китайские модели лент для подсоединения к 220 В?

а) Китайские модели собираются из самых дешёвых материалов и не всегда соблюдаются технологии изготовления.

б) Покупателя могут обмануть. Внешне диоды на 220 В очень похожи на обычные. Поэтому, чтобы убедиться в правильности ленты, потребуется проверить маркировку.

На куски какой длины режутся ЛЕД при продаже?

а) 50, 100, 200 см

б) 30, 80, 140 см.

Чем отличается процесс подключения мощной ленты SMD 5630 от обычных вариантов на 220 В?

а) Ничем. Процесс аналогичен

б) Потребление энергии этой ленты больше, чем у обычных, поэтому дополнительного придётся подключить алюминиевый профиль или радиатор. Так сборка не перегреется при эксплуатации.

Почему ленты на 220 В не рекомендуется устанавливать в местах для чтения?

а) Наблюдается мерцание 100 герц. Человеческий глаз не заметит этого, но подобный эффект воздействует на сознание человека — появятся головные боли или утомляемость.

б) Свет слишком сильный и будет ослепить человека.

Ответы:

а) Чтобы подсоединить LED к сети без блока питания, придётся дополнительно подключить выпрямитель.
б) Посылка может прийти с неправильной моделью. Все ленты очень похожи. И чтобы не ошибиться, нужно проверять маркировку.
а) При продаже лента на 220 В режется на куски по 50, 100 и 200 см.

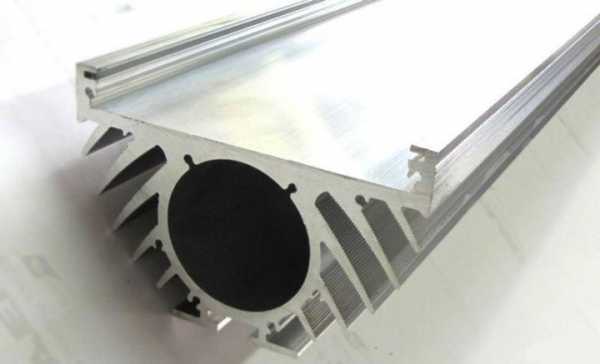

б) Мощные ленты сильно греются, а потому приходится подсоединять охлаждающую систему.
а) От ленты исходит мерцание. Оно незаметно для человека, но отрицательное воздействие на него все равно оказывается.

Когда встает вопрос о подключении ЛЕД ленты, немногие знают, что бывают светодиоды, рассчитанные на 220 В. Но в этом случае для подключения к сети даже не потребуется использовать блок питания на 12 В. Достаточно взять маленький выпрямитель, через который лента подключится напрямую к розетке. К преимуществам этого способа относится простота использования, а также легкость подсоединения к сети. Но есть и свои недостатки. Чтобы разобраться в нюансах, нужно внимательно изучить материал и некоторые нюансы.

Определение: Светодиодные ленты – это источник света, распространяющийся через лампочки. Образец на 220 В служит для подсоединения к электросети через розетку.

Разновидности светодиодной ленты на 220 В

ЛЕД ленты на 220 В делятся на несколько разновидностей. В них используются светодиоды:

3528.
2835.
5050.
3014.

Также имеется более мощные образцы — SMD 5630. Самой большой популярностью пользуются ленты 3528 или 5050. Их достаточно просто приобрести в российских магазинах. А вот остальные модели придётся приобретать через интернет-сайты у китайцев. Но профессионалы подобные модели приобретать не советуют, поскольку покупателей могут обмануть. Дело в том, что внешне диоды очень похожи на обычные Но на них печатается маркировка, где обозначается напряжение, в котором лента может работать.

Особенностью конструкции считается то, что лента на 220 В нарезается только по одному метру или 50 см, также есть вариант на 200 см. То есть отрезок 80 или 30 см получить не получится.

Основные параметры ленты на 220 вольт

Лед на 220 В отличается следующими параметрами:

Нарезается по 50, 100 и 200 см.
Мощность ватт на метр.
Имеется защита от влаги.
Цветовая температура.

Как и любые другие ленты, эта выпускается в разных модификациях по степени защиты от проникновения влаги. Используют IP 67 и 68. Это защита — прочная трубка из силикона. При использовании такой герметичной ленты, разрешается устанавливать диоды во влажных помещениях, к примеру, на улице и в бане.

Если изучить отзывы потребителей, то можно сделать вывод, что светодиодная лента подходит для эксплуатации в условиях низких и высоких температур.

Основание ленты достаточно жесткое, но при этом гибкое. Из-за того, что светодиод имеет жесткое основание, кусок ленты превращают в светодиодный модуль и линейку. Из подобной линейки собирается светильник.

Монтаж бывает самоклеящийся, и не имеющий клеевого основания.

Ответы на 5 часто задаваемых вопросов

Как лента питается от сети 220 В? — Вставляются светодиоды с обычным напряжением 3,3 — 3,5 В. Для них используют полярное питание, обеспечивающее диодный мост. Если не соблюдать этого требования, то лампочки начнут мигать.
Почему нарезают ленты только по 50, 100 и 200 см? — Нарезается по 50 или 100 мм из-за того, что лампочки подключаются последовательно по одной цепи. В одном метре выходит 60 светодиодов.
Как повысить надежность устройства? – Для повышения надежности используют подключение диодов парами. В результате, если из строя выйдет один, то ток всё равно сможет пройти через остальные.
Как подключать мощную ленту SMD 5630? – У подобной ленты потребление больше 10 Вт на метр, поэтому дополнительно следует подсоединить алюминиевый профиль или радиатор, служащие в качестве охлаждающего элемента при эксплуатации устройства.
Лампы на 220 В выпускаются одним цветом? – Нет, имеются все те же цвета, что и на обычных LED.

Нюансы устройства на 220 В

Большую мощность получают даже на слабых диодах.

Чтобы не использовать две приклеенные штуки рядом, покупают двойную ленту. У нее очень широкое основание. И это даже полезно — тепло будет легче отводиться при работе диодов.

Двойная и одинарная лента

Светодиодные ленты на 220 В выпускается в таких же вариантах цвета, как и обычные ленты.

Цвета

При подключении ленты RGB на 220 В, необходимо также поставить дополнительный контроллер, управляющий яркостью каждого цвета. Но их очень сложно найти, потому приобретать желательно готовым комплектом.

Подключение светодиодной ленты к 220 вольт

Схема

Схема подключения очень проста — нужно позаботиться только о подключении нескольких проводов. Соблюдаем нужные полярности и никаких проблем не возникнет. Если подключается к сети цветная ЛЕД лента, то используем цветовую маркировку в качестве «карты» соединения.

Как избежать 5 ошибок при подключении ленты

Чтобы избежать ошибок при подключении, следуем инструкциям и делаем всего 5 шагов:

Отрезаем нужную длину. Не забываем, что резать можно только по 50, 100 или 200 см.
Если лента герметичная, то отрезанные концы необходимо обработать при помощи герметика, а после надеть на него коннектор из силикона. Он выпускается в виде кольца.
Подключаем конвектор и закрепляем его при помощи герметика.
Соблюдаем понятность и соединяем провод от выпрямителя.
Выпрямитель
Проверяем, чтобы вся лента была максимально герметичная. Внутрь не должна попасть вода.

Питание ленты своими руками обеспечено.

Выпрямитель будет состоять из диодного моста со своей мощностью. Она может составлять 700 Вт. В таком случае можно смело использовать 100 метров обычной светодиодной ленты, или 40 метров очень мощной. Этого вполне достаточно, чтобы осветить очень большое помещение.

Выпрямитель стоит довольно дешево, но если нет желания его приобретать, то можно изготовить своими руками. Потребуется 4 диода, или же готовая сборка в абсолютно любом магазине, специализирующимся на продаже радиодеталей.

В отличие от обычных ЛЕД, не нужно обращать внимание на толщину проводов питания. Даже если использовать провод в 0,75 квадратных миллиметров, то он всё равно очень легко справиться с мощностью в 1500 W.

Поскольку в устройстве не предусмотрен конденсатор, то вся лента будет мерцать частотой 100 герц из-за того, что сглаживать пульсации не получится. СаНПИН запрещает использовать такие пульсации в рабочих помещениях или там, где читают люди. Именно поэтому в квартире устанавливать такое приспособление нежелательно.

Подключаем диодную ленту в сеть 220 в

Достоинства и недостатки ленты 220В

Светодиоды, рассчитанные на подключение к сети 220 В обладают, как плюсами, так и минусами. Изучив эти вопросы, получится решить для себя, куда именно ставить подобные ленты. Выбор места эксплуатации очень важен, поскольку светодиодная лента на 220 В подойдет не для каждого помещения. Выбор комнаты в доме сильно ограничен из-за одного существенного недостатка.

Плюсы:

Используется LED лента без блока питания.
При подключении несколько метров диодов просто втыкаются в ближайшую розетку, и они будут работать.
Подключение производят любыми проводами, даже тонкими, поскольку сила тока будет по ним подходить довольно низкая.
Цельный собранный кусок в длину достигает и 100 метров. Это очень удобно для освещения больших площадей.

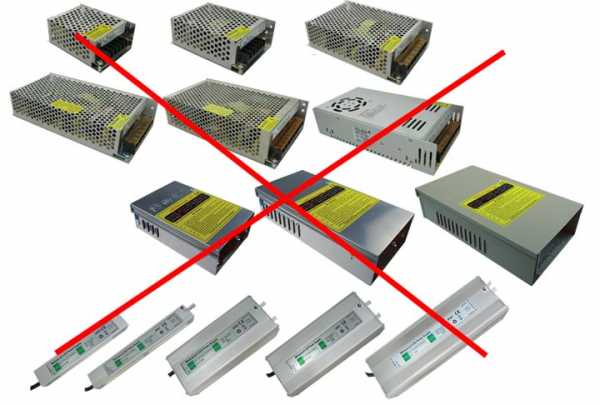

Без блока питания

Длинная лента

Для розетки

Минусы:

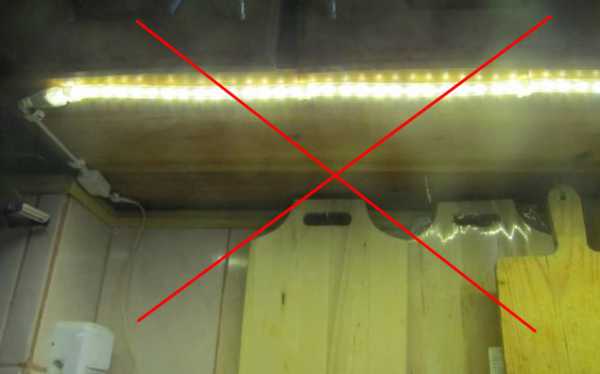

Придется соблюдать особую осторожность при монтаже и включении, поскольку потребуется высокое напряжение.
Лампочки вскоре могут выйти из строя, если приобрести некачественные китайские образцы.
Герметичную ленту очень тяжело чинить – придется полностью избавляться от герметика, менять детали и снова герметизировать.
Имеется мерцание частотой в 100 герц. Человеческий глаз просто не заметят этого, но это всё равно воздействует на сознание человека — появятся головные боли или утомляемость.

Из-за этих недостатков сферу применения приходится ограничивать. Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий.

Лента на кухне

Ещё важно знать 2 нюанса об управлении яркостью

Чтобы изменить уровень свечения светодиодной ленты на 220 В, обычно применяют диммер.

Если используется многоцветные ЛЕД, тогда устанавливают контроллер. Без него не обойтись.

Топ 2 лучших производителя ЛЕД лент на 220 В

В магазинах, специализирующихся на продаже электрических товаров, не сложно найти большое разнообразие лент. Но не все они подходят для подключения к электросети в 220 В. Именно поэтому придется выбирать и искать производителей, выпускающих нужные образцы. Качественные фирмы, хорошо зарекомендовавшие себя на рынке:

Elektrostandart.
Sveteco.

Компании не только выпускают ЛЕД ленты на 220 В, но и отличаются хорошим качеством своей продукции.

Приобретайте продукцию проверенных брендов, следуйте советам и рекомендациям, не отступайте от инструкций и тогда ленту без проблем получится подключить к сети 220 В даже новичку, что никогда прежде не работал с электрикой и освещением.

elektro220v.ru

Как подключить светодиодную ленту к 220 В: способы, схемы

При создании подсветки потолка, ниши, полки, предметов декора при помощи светодиодной ленты, приходится вспоминать о том, что в сети у нас 220 В, а не 12 или 24 вольта, как надо для этой подсветки. О том, как подключить светодиодную ленту к 220 В и будем говорить дальше.

Содержание статьи

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

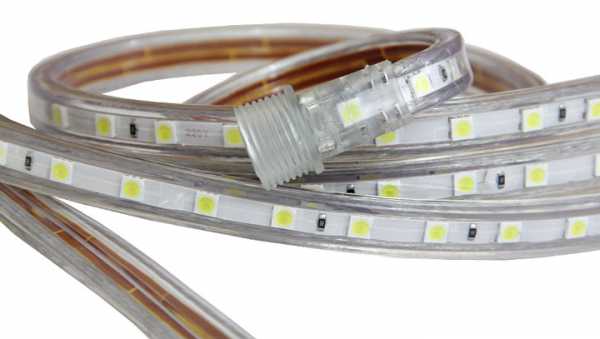

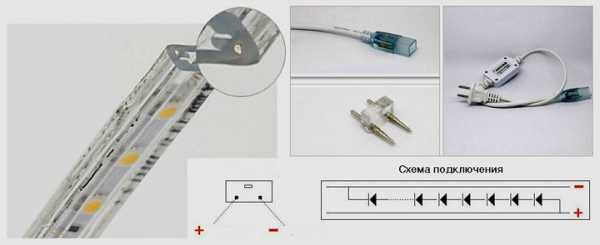

Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
Когда все готово, выглядит несложно
Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод. Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов.

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

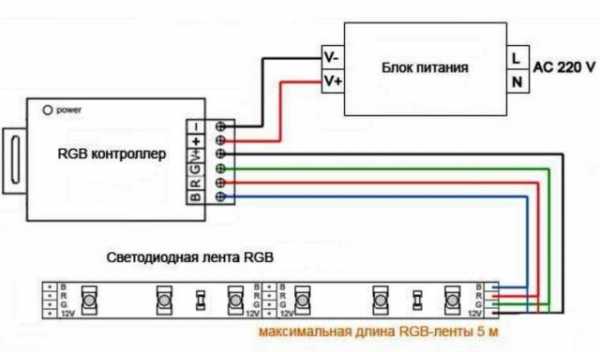

Подключение цветной RGB ленты

Принцип подключения остается тем же. В схему добавляется контроллер (еще его называют диммер), при помощи которого изменяется цвет свечения светодиодов. Еще одно отличие в количестве проводов. После контроллера их не два, а четыре. В остальном отличий нет.

Как подать 220 В на светодиодную ленту RGB

Как видите, и на контроллере, и на ленте, есть обозначения 12B / V+ — это фазный провод, R — для подключения красных светодиодов, G — зеленых, B — голубых. Чтобы не путаться, лучше использовать провода тех же цветов. Все будет проследить проще, меньше будет шансов запутаться.

Подключение двух RGB лент к одному блоку питания и контроллеру

Если подключать надо несколько цветных лент, их тоже подключают параллельно. Параллели начинаются от выходов контроллера (к выходным клеммам подключают по два провода). При таком подсоединении обе ленты будут менять свечение одновременно.

Мощности контроллера (диммера) не всегда хватает для управления всеми лентами. В этом случае используют усилитель. Схема становится более сложной, но на ней указываются разъемы, к которым надо подключать провода, что существенно упрощает ее сборку. Обратите внимание, на рисунке подключение лент указано четырьмя линиями, а питание на входы усилителей двумя, и берется это питание с выходов адаптеров.

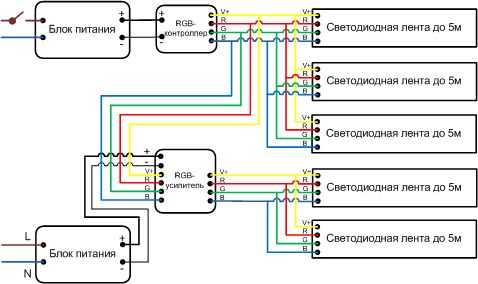

Схема подключения лент RGB с усилителем и отдельным блоком питания

К диммеру (контроллеру) подключается столько лент, сколько он может запитать. На рисунке это только одна лента длиной 5 метров, потому для каждой последующей используется свой усилитель. В действительности на один контроллер «вешают» и по две ленты. Главное, чтобы он мог ими управлять (в характеристиках контроллера указывается ленты какой длины к нему можно подключить).

Также обратите внимание, что контроллер и один усилитель питаются от одного адаптера, два других усилителя от другого. Это тоже не обязательно. Если мощности блока питания достаточно для питания всех устройств (лент, диммера, усилителей), то питание будет подаваться только от одного преобразователя. Другое дело, что стоит такой источник питания очень много, да и греется и шумит сильно. Потому, действительно, лучше реализовать раздельное питание двумя менее мощными блоками.

Выбор производительности адаптеров

В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать (12 или 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.

Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины

Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.

Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.

В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.

Процесс сборки схемы

Для того чтобы подключить LED ленту к 220 В, нужны будут сами ЛЭД ленты, блок питания, контроллер (если нужен) провода требуемых цветов и длины. Провода желательно медные многожильные (они мягче, но тяжелее паяются) или из одной проволоки. Провода берите цветные, так проще будет правильно подключить светодиодную ленту к 220 В.

Нужны будут еще следующие инструменты:

Ножницы нужны, если вам потребуется отрезать кусок от бобины с LED лентой. Резать можно только в определенных местах. На ленте они обозначены вертикальной чертой, рядом находится обычно схематичное изображение ножниц. Еще один отличительный признак — контактные площадки для пайки, которые находятся с обеих сторон от линии разреза.

Светодиодные ленты резать надо только в определенных местах

Далее берем провода, зачищаем их концы от изоляции (2-3 мм), лудим. а подготовленный провод надеваем кусочек термоусадочной трубки такого размера, чтобы она в исходном состоянии надевалась на ленту. Далее ватой, смоченной в спирте, очищаем контактные площадки, лудим их (нагретый паяльник опускаем в канифоль, прогреваем площадку пару секунд. Она должна покрыться тонким слоем олова. К подготовленным площадкам припаиваем провода. Будьте аккуратны и много олова при пайке не берите. Площадки расположены очень близко, посадив кляксу из олова, легко их соединить (особенно в цветных лентах).

После того как все провода припаяны, опускаем термоусадочную трубку так, чтобы она закрыла все контакты, прогреваем ее. Сжавшись, она хорошо закроет все контакты. Вообще, эту операцию проводить лучше после проверки работоспособности схемы. Если все будет гореть-светиться, можно изолировать.

Просто зажать между двумя пластинами

Припаяв к ленте провода, подключаем их к выходу адаптера или контроллера. Тут все просто. Есть прижимной винт и контактные пластины. Ослабляем винт, между пластинами заправляем оголенный провод (3-4 мм), винт затягиваем. Пару раз слегка дергаем провод, проверяя контакт — если держится, то все хорошо.

elektroznatok.ru

Подключение светодиодной ленты 220В к сети :: SYL.ru

Светодиодная лента является прибором, который применяется для освещения внутри и снаружи помещений, создания декоративных эффектов. На улицах подобные изделия используют при оформлении рекламных вывесок, витрин, фасадов зданий. Дизайнеры интерьера применяют их практически во всех комнатах. Причем в зависимости от уровня яркости можно создать как декоративную, так и основную подсветку помещения.

Подключение светодиодной ленты (220В) вполне возможно сделать самостоятельно. Для этого потребуется обычный подручный инструмент и минимальные знания в области электрики. Есть несколько особенностей проведения подобной работы. С ними следует ознакомиться перед подключением ленты. Советы опытных электриков помогут понять, как правильно произвести все действия и на какие вопросы нужно обратить особое внимание.

Общая характеристика

Светодиодная лента является экономичным прибором. В последние годы ее популярность держится на высоком уровне. Это устройство состоит из гибкой ленты, на которую с определенной периодичностью нанесены диоды. Они имеют разный размер. Длина ленты стандартно составляет 3-5 м. Но при желании ее можно резать на небольшие участки (по 3 LED-элемента) или наращивать длину неограниченно. От этого показателя, а также размера и плотности нанесения диодов на основу зависит мощность оборудования.

Подключение светодиодной ленты (220В) имеет ряд особенностей. Ее нельзя просто соединить со штекером и включить в сеть. Также следует учесть, что сегодня выпускают множество разновидностей представленных устройств. При подключении этот факт также не остается без внимания. Существуют монохромные ленты, которые излучают только один цвет. Это может быть белый, синий, желтый, красный или зеленый. Но есть и многоцветные приборы. Они способны выдавать любой оттенок при определенном сочетании всего 3 основных цветов. Их подключение отличается от монохромных разновидностей.

Преимущества

Перед тем как начать подключение светодиодной ленты к сети 220В, следует узнать о преимуществах этого прибора. В первую очередь сюда относится экономичность представленного элемента освещения. При таком же уровне светового потока обычная лампа потребляет на порядок больше электроэнергии, ее КПД значительно меньше. Срок эксплуатации диодного прибора составляет 5-13 лет. Его гибкая основа позволяет создать любую конфигурацию. При этом освещение можно сделать даже в труднодоступных местах.

Благодаря особенностям подключения допускается управлять яркостью свечения. При этом регулируется мощность светового потока. В зависимости от класса изоляции эти устройства устанавливают даже в аквариумах, бассейнах. К тому же при выборе соответствующего типа оборудования можно создать практически любой оттенок свечения. Стоимость подобных устройств вполне доступна потребителю. Поэтому их популярность не падает уже много лет.

Виды лент

Помимо цвета свечения, ленты могут различаться по нескольким основным факторам. Светодиоды бывают разных размеров. Сегодня чаще всего выпускают устройства с габаритами 35 х 28 и 50 х 50 мм. Размер указывают в маркировке изделия (3528 или 5050). В первом случае диод имеет меньшую площадь, поэтому яркость его свечения меньше, и наоборот.

Значение имеет частота, с которой LED-элементы размещают на 1 м ленты. Если их количество находится в пределах 30-120 штук, устройство работает от напряжения 12В. Это может быть зональная или общая подсветка, которую предоставляет светодиодная лента (220В). Подключение на кухню, в гостиную, спальню и другие комнаты можно сделать такими устройствами. Для приборов на 24В плотность LED-элементов достигает 240 штук. Выбор ленты зависит от назначения устройства. Одноцветные разновидности чаще всего работают от напряжения 12В, а RGB-устройства – от 24В. Это связано с плотностью диодов на метре ленты.

Блок питания

Главное правило, которое существует при подключении LED-ленты, заключается в обязательном применении блока питания. Этот элемент цепи снижает входящее напряжение до приемлемого уровня, которого требует конкретная светодиодная лента (220В).

Подключение своими руками в этом случае происходит просто. От сети напряжение входит в блок питания. На ленту же поступает всего 12 или 24В. Без блока питания осветитель просто перегорит. При выборе этого устройства учитывают потребляемую мощность всей ленты. При этом блок питания должен иметь запас 20%. Только в этом случае осветитель будет работать правильно.

Потребляемая мощность

Существует определенная схема подключения светодиодной ленты к 220В. После того как будет установлено напряжение, от которого работает конкретно взятое устройство, необходимо оценить суммарное количество потребляемой им электроэнергии. В соответствии с полученным результатом приобретают подходящий блок питания. Этот показатель можно просчитать самостоятельно. Например, требуется сделать освещение по периметру комнаты. Для этого в первую очередь определяют длину ленты. В соответствии с требуемым уровнем светового потока, который измеряется в люменах (лм), выбирают соответствующий вид ленты. В ней будет определенное количество светодиодов. Частота LED-элементов подбирается в соответствии с размером диода. Если он имеет меньшие габариты, концентрация на ленте будет выше, и наоборот.

Пример расчета

Определенную технику расчета используют перед тем, как осуществить подключение светодиодной ленты к сети 220В. Схема выполнения этой процедуры приведена далее. Допустим, необходимо сделать подсветку комнаты по периметру. В этом случае длина ленты будет равна 18 м. Было принято решение приобрести устройство с белым свечением, концентрация диодов на 1 м которого составляет 30 штук. Размер LED-элементов при этом выбран 5050. Сначала нужно рассчитать требуемое количество светодиодов: 30 х 18 = 540 штук.

Каждый элемент представленного типа потребляет 0,02 А (показатель приводится в справочных таблицах). Потребляемая мощность всего осветительного прибора в этом случае рассчитывается так: 0,02 х 540 = 10,8 А.

Чтобы рассчитать, какой блок управления требуется в данном случае, делают простой расчет: 10,8 А х 12 В = 130 Вт.

Так как для этого устройства требуется запас мощности 20%, его номинальное значение будет составлять 156 Вт. В продаже такого прибора может не оказаться. Но в таких целях вполне подойдет блок на 160 Вт.

Подключение блока питания

Подключение светодиодной ленты (220В) можно выполнить самостоятельно. Блок управления может иметь выведенные шнуры для подсоединения или продаваться без них. В первом случае от устройства с одной стороны выходит провод с вилкой для включения системы в сеть, а с другой – черный и красный провода. Может быть и другая маркировка. Ее расшифровка есть в инструкции. Красный провод – «фаза», а черный или синий – «ноль». Если перепутать их, лента не включится. В этом случае провода меняют местами. Схема подключения представлена далее.

Если блок питания не имеет проводов, у него есть клеммы. В соответствии с инструкцией производителя провода подводят в соответствующие зажимы.

Подключение без адаптера

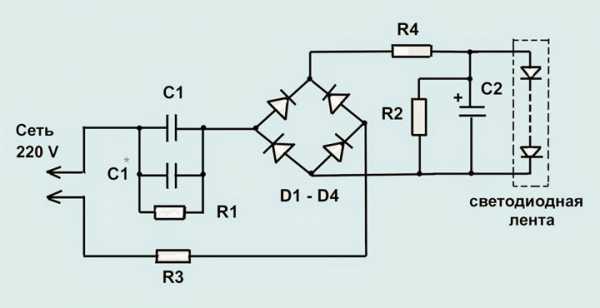

Существует еще один способ соединения, который позволяет применять светодиодная лента 220В (подключение без блока питания). Эту процедуру может выполнять только профессиональный электрик. В этом случае нагрузка подается прямо на прибор. Схема такого соединения используется при изготовлении светодиодных лампочек. Если 2 диода подключить параллельно, а также навстречу друг другу, их можно запитать от источника переменного тока на длительное время.

Чтобы избежать мерцания осветителя, применяется специальное устройство. Это электролитический конденсатор С1 с напряжением 300 Вт (емкость 4,7-10 мФ). Чтобы выровнять переменный ток сети, также потребуется дополнительный прибор. Это диодный мост VD1-VD4. После соединения системы необходимо проверить напряжение. Если оно больше допустимого значения, добавляют еще отрезок ленты или перед диодным мостом впаивают резистор или конденсатор.

Зачем нужен блок питания?

Каждый производитель назначает обязательным элементом схемы блок питания. Без него не эксплуатируется светодиодная лента. 220В (подключение без блока питания возможно теоретически) по требованиям безопасности подается на осветительный прибор исключительно через адаптер.

Дело в том, что в рассмотренной выше схеме элементы пайки не обладают защитой. К оголенным участкам системы можно случайно прикоснуться рукой. При этом удар током будет таким же, как от провода «фазы». Сегодня в продаже появились светодиодные ленты под названием «Дюралайт». Их можно подключать без блока питания. Их схема соответствует приведенной выше технологии. Но лента при этом находится в специальной защитной трубке. Удар током в таком случае исключается.

Схема подключения RGB-ленты

Многоцветные ленты типа RGB могут создавать самые разные цветовые эффекты. Однако для управления оттенками и их яркостью требуется специальное устройство. Это контроллер, к которому подсоединяется светодиодная лента (220В). Подключение с пультом управления будет очень комфортным. Поэтому в подавляющем большинстве контроллеры выпускают с такой функцией.

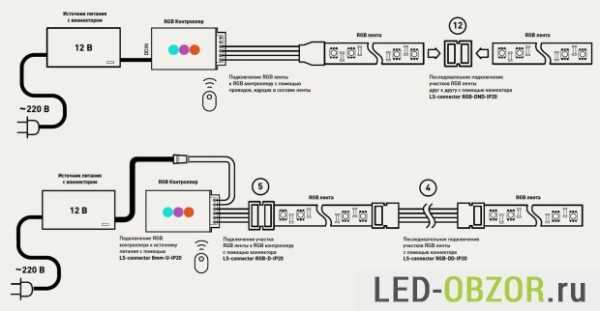

Для подключения всей системы применяется определенная схема. Вначале к блоку питания подводится сетевой провод с вилкой. С другой его стороны в схему добавляется контроллер. К нему при помощи пайки или коннекторов подсоединяют провода ленты. Для каждого из 4 кабелей системы в нем есть определенная клемма. В соответствии с инструкцией производят несложный монтаж.

Схема подключения 2 лент

Рассмотрев подключение светодиодной ленты (220В), следует уделить внимание схеме с двумя такими осветителями. Их нельзя подключать последовательно. Вторая лента подводится к выходам на блоке управления или имеет свой собственный адаптер. Для подключения второй RGB-ленты используют специальный усилитель. К нему подключают вторую ленту и применяют либо отдельный, либо основной блок питания (но большей мощности). Усилитель синхронизирует яркость и оттенок обеих лент.

Рассмотрев технологию подключения светодиодной ленты к сети 220В, можно самостоятельно выполнить эту работу. Выполняя рекомендации специалистов, можно создать надежный и безопасный осветительный прибор.

www.syl.ru

Подключение светодиодной ленты к 220В по схеме

Прежде, чем я расскажу, как подключить светодиодную ленту к 220 Вольт, разделим их на 3 вида, с разным напряжением работы. Оно пишется на

12В, самый популярный вариант;
24B, принцип подключения такой же, как у 12V;
220B, совершенно другая схема питания и подключения, не путайте.

Основные правила:

соблюдаем полярность;
не используем блоки питания с другим напряжением;
во влажные помещения делаем герметичные соединения;
не делаем последовательное длиной более 5 метров;
отрезки длиной более 5 м. только параллельно.

Содержание

1. Подключение ленты на 220 вольт
2. Схема подключения ленты для дома на 12В и 24V
3. Правильное подключение RGB
4. Как припаять провода к светодиодной ленте
5. Коннекторы, соединители, комплектующие

Подключение ленты на 220 вольт

Схема включения на 220В

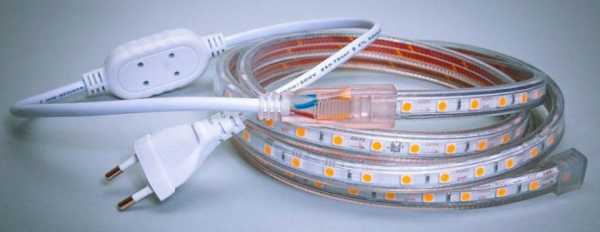

От низковольтных отличается полярным питанием на 220V. Особенность является, что все светодиоды подключены последовательно поштучно или парами в одну длинную цепочку из 60 штук. Резать можно только кратно 50 или 100 см. Когда выходит из строя один диод, то потухнет сразу большой отрезок, равный размеру нарезки.

Этот недостаток компенсируется простотой и дешевизной, цельный кусок может достигать 70 метров, а у обычной на 12В только 5м.

Подключение светодиодной ленты на 220В требует особой осторожности, из-за высокого напряжения. Лучше лишний раз перепроверить, чем получить удар электрическим током.

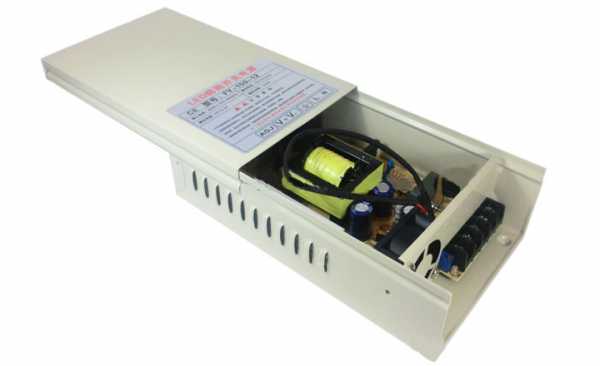

Выпрямитель на 700W

Схема подключения ленты для дома на 12В и 24V

Существует два популярных вида, одноцветные и трехцветные светодиодные ленты RGB. Схемы правильного подсоединения к блоку питания своими руками очень простые и доступны практически всем.

Длина цельного отрезка ограничена 5 метрами из-за падения напряжения на конце. Везде пишут про это, но никто не приводит конкретных значений. Я измерил разницу в начале и конце на диодной ленте 3528, получилось 0,8В. на 5 м. Перед измерением предварительно прогрел её в течение часа, чтобы получить объективные данные. На более мощных со светодиодами SMD 5050 и 5630 это значение выше из-за большей силы тока, будет не хватать сечения медной фольги, из которого сделано основание. На конце мощность упадет на 16%, а световой поток на 6-7%. Чтобы компенсировать падение, можно подвести питание с каждого конца.

Последовательное соединение и удлинение

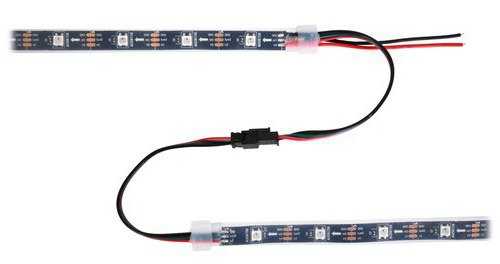

Если длина соединяемых последовательно элементов достигла 5м., то следующий пятиметровый (или меньше) потребует параллельное подключение. Для простоты соединения элементов между собой, сразу купите соединители в виде различных коннекторов и удлинителей. Их существует более 15 видов, соединение будет простое, как в конструкторе.

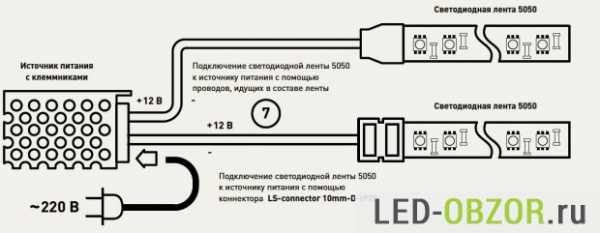

Правильное параллельное подсоединение к источнику питания на 12 вольт

Рассмотрим параллельное подключение светодиодной ленты своими руками, оно является единственно правильным при отрезке более 5 м., другие варианты использовать категорически нельзя.

Небольшое видео, как подключить своими руками.

Правильное подключение RGB

Схема для RGB

Соединение RGB будет посложней, но при использовании специальных соединителей всё будет так же просто. Они позволяют обходиться без пайки. Паять не сложно, это может сделать любой, кто хоть раз в жизни держал паяльник.

Рассмотрим подключение светодиодной ленты к сети 220В по схеме для трехцветной RGB. Действует тоже самое правило, каждые 5 метров должны соединяться параллельно. Схема отличается наличием блока управления, еще называемого контроллером. В зависимости от модификации у него будет дистанционное или обычное управление.

Последовательное соединение РГБ между собой до 5м.

Схема последовательного питания для удлинения трехцветной.

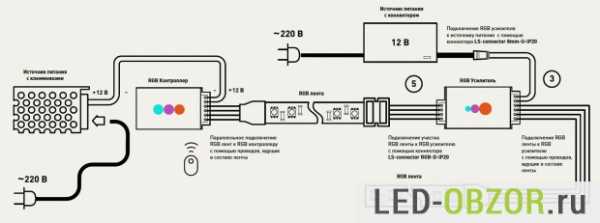

Использование RGB усилителя для очень длинных светодиодных лент

При большой протяженности используется RGB усилитель, чтобы поддерживать управляющее напряжение на необходимом уровне. Это избавляет от прокладки магистральных многожильных проводов.

Видео инструкция, как подключить РГБ дома самостоятельно.

Как припаять провода к светодиодной ленте

Как закоренелый электронщик, я предпочитаю пайку светодиодной ленты, это самое надежное соединение. Вы можете использовать специальные коннекторы, которые не требуется припаивать. На мощных сила тока получается достаточно большой, соединение без пайки может нагреваться и окисляться.

После приобретения квартиры в новостройке мне пришлось делать стяжку пола и красить стены в 3 слоя. В квартире длительное время была большая влажность из-за большого количества воды используемых на пол и стены. Это проявлялось сильно, например кухонная соль в солонке из рассыпчатой образовывала камень. Электроника тоже не любит такие условия, контакты начинают киснуть. Длительное время не помогало проветривание, у меня не солнечная сторона, воздух холодный даже в жару. Новостройка не прогрета замерзал даже жарким летом.

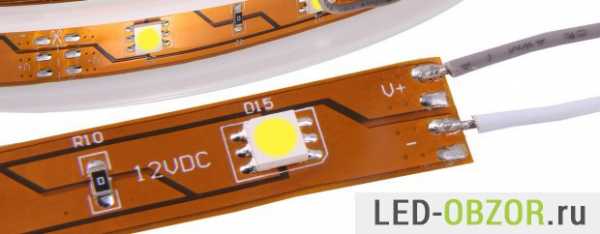

Контактные площадки

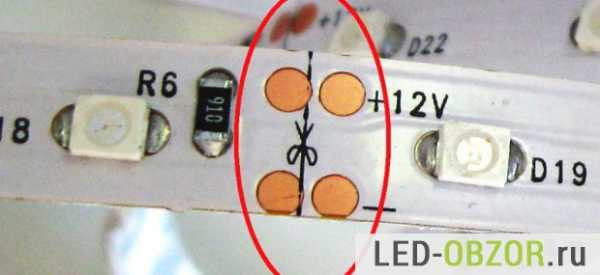

Резать можно только между отрезками по 3 светодиода. Это место отмечено символом ножниц и расположено рядом с контактными площадками.

Видео урок, как припаять.

Коннекторы, соединители, комплектующие

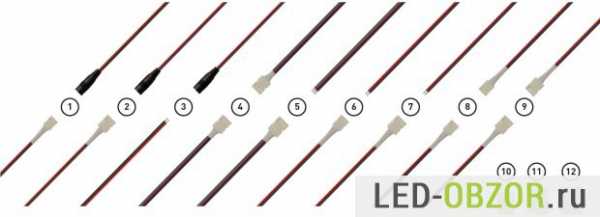

Чтобы вам было легче разобраться в типах коннекторов, покажу ассортимент от производителя ЭРА. На фотке все основные виды.

Коннектор изнутри

Различные виды коннекторов

led-obzor.ru

Светодиодная лента 220 вольт — 7 недостатков. Подключение без блока питания.

Светодиодная лента 220 Вольт — это лента которая не нуждается в блоке питания. Ее можно напрямую подключать к сети переменного напряжения, грубо говоря прямо в розетку или через выключатель, либо фотореле.
