Подключение стиральной машины своими руками

Покупая стиральную машину, некоторые владельцы квартир пользуются услугами мастера по установке бытовой техники. Однако при грамотном подходе к делу подключение не составит труда и может быть легко выполнено своими руками. Иногда целесообразно сэкономить семейный бюджет и провести монтаж без работников центра сервисного обслуживания. Необходимо лишь наличие дома самых необходимых инструментов и аккуратность.

Как самостоятельно установить технику для стирки

Подключение стиральной машины к водопроводу своими руками предполагает использование двух шлангов (для подачи и для слива воды), а также подключение электрического провода. Эти изделия обычно входят в комплект покупаемой модели.

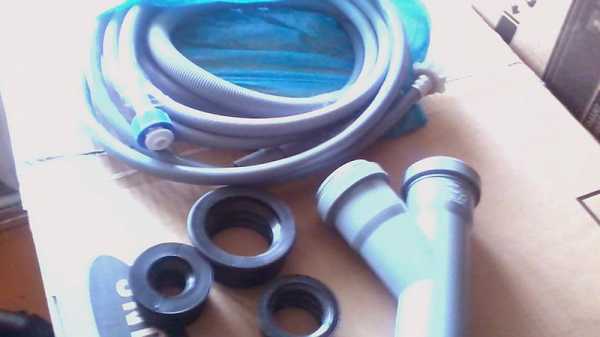

Комплект деталей для стиральной машины

Тем не менее, помимо этих элементов системы понадобятся и другие детали, которые зачастую приобретают отдельно. К ним относятся:

• электрическая розетка с защитой от проникновения влаги;
• специальный шаровой кран, который прекращает поступление воды в систему;
• сифон на умывальник с отводом, для того, чтобы подключить сливной шланг;
• для подсоединения к трубам холодной воды нужен тройник.

Подключение стиральных машин нужно выполнять поэтапно. Пошаговая инструкция установки следующая:

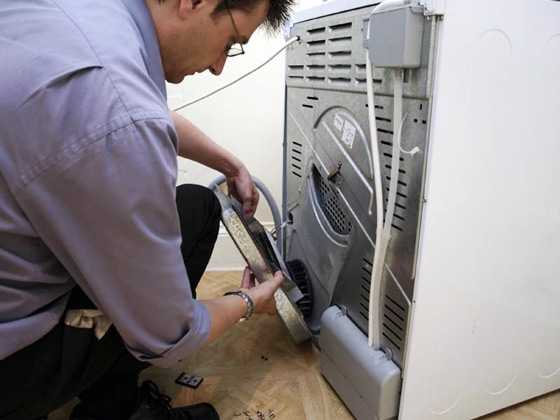

1. Сначала вынимают изделие из упаковки, снимая все крепления, которые были необходимы во время перевозки техники.

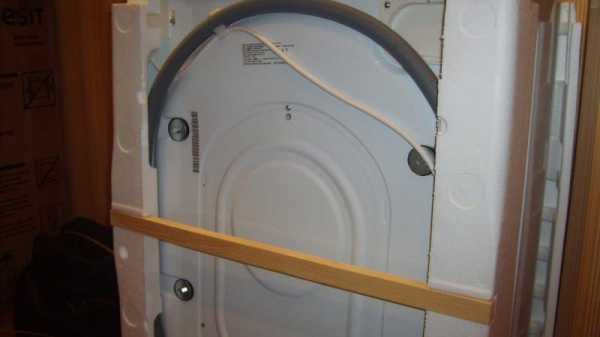

   Распаковка стиральной машины

2. Подключают машину к трубам водоснабжения.
3. Выполняют подключение стиральной машины к канализации.
4. Последний шаг предполагает подсоединение к электросети.

Важно внимательно прочитать инструкцию производителя той или иной модели стиральной бытовой техники, чтобы учесть все примечания и нюансы.

Установка изделия после распаковки

Сразу после доставки нужно распаковать покупку и проверить стиральную машину. На изделии не должно быть дефектов и изъянов. Необходимо также убедиться в том, что исправен электрический провод и шланг для слива. Они входят в комплектацию и устанавливаются на технику сразу. В случае выявления разного рода повреждений, трещин или сколов на корпусе, следует заменить изделие, сдав неисправное обратно продавцу. Также требуется проверить целостность всех деталей, труб, шланга.

Проверка целостности всех деталей стиральной техники

Аппараты с загрузкой спереди требуют наличия специальных креплений для перевозки изделия. Как правило, это специальные винты и распорки, которые предотвращают разбалансировку. Болты для закрепления машины обычно помещают внизу. Для того чтобы снять их, нужно последовательно поднять сначала один, а потом другой край изделия и открутить крепежи гаечным ключом. При этом нужно максимально выкрутить регулировочные ножки.

Такие распорки и винты для транспортировки имеются также на задних панелях техники. Эти детали необходимы для фиксации барабана. Их откручивают, вынимают распорки, а отверстия закрывают специальными заглушками, которые входят в комплектацию.

Если вам предстоит установка стиральной машины своими руками, следует знать, что расстояние от задней панели прибора до стены должно составлять не меньше пяти сантиметров. Для того чтобы выставить изделие правильно, можно воспользоваться строительным уровнем. Если необходимо, можно подкрутить регулировочные ножки. Выравнивать аппарат необходимо, поскольку это позволит избежать сильной вибрации, и машина прослужит дольше.

Подсоединяем машинку к водопроводу

Подключение стиральной машинки к водопроводу проводят по-разному. Метод подсоединения зависит от устройства в помещении труб холодного водоснабжения. Иногда хозяева во время ремонта санузла планируют покупку бытовой техники и делают для стиральной машины выделенную систему, в которой имеется шаровой кран.

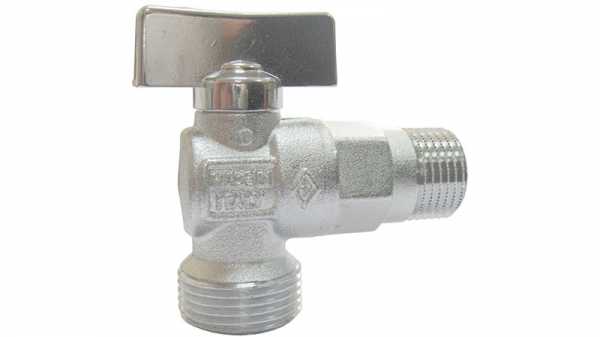

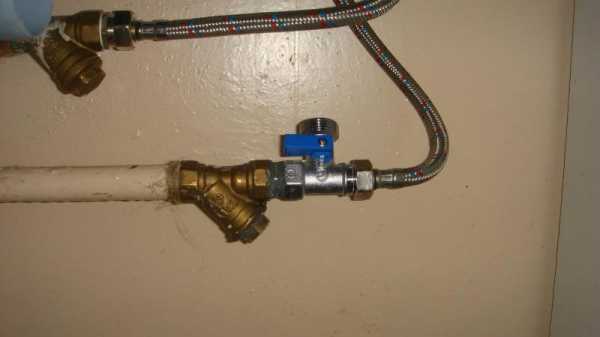

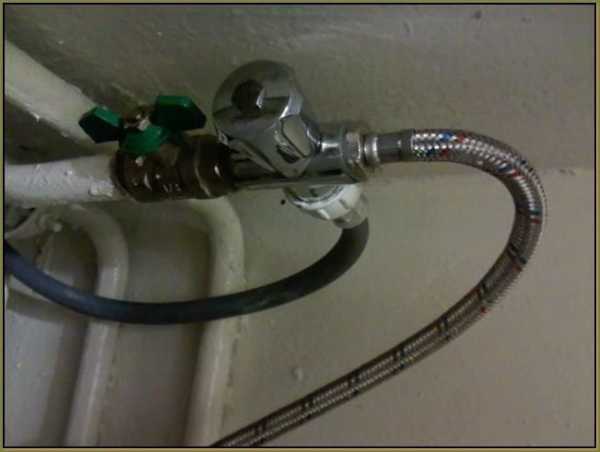

Внешний вид шарового крана

В таком случае для подключения потребуется только установить шланг, который идет в комплекте. Если же монтаж стиральной техники не предусматривался, нужно будет врезываться в трубы либо подсоединить тройник в точке, где происходит соединение гибкого шланга умывальника с трубами.

Фитинги выпускают двух типов – с внутренней и внешней резьбой. Диаметр трубы для подключения также следует учитывать при покупке этой детали. На шланге, который идет в комплектации с машиной, есть гайка с резьбой. Следовательно, на выводе тройника внешняя резьба должна иметь диаметр ½ дюйма.

Установка шарового крана

Прежде чем непосредственно начать установку и подключение машины, нужно перекрыть водоснабжение в квартире. Для этого закручивают специальный вентиль, затем открывают краны и сливают оставшуюся в системе воду.

После этого на нужной отметке следует срезать трубу или разобрать соединение с гибкой подводкой. При нарезке в зависимости от типа трубы нарезают и резьбу либо фиксируют соединительные муфты.

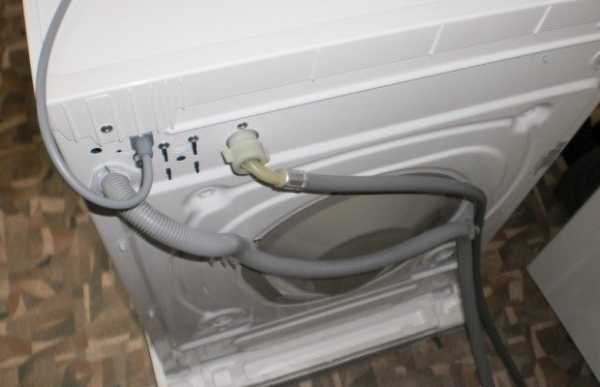

Подключение шлангов стиральной машины

Фитинг прикручивают с использованием ленты из фторопластового уплотнителя и разводного ключа. Затем подсоединяют шланг и подводку. На обоих концах шланга есть гайка из пластика. Чтобы подключить его к отводу используют прямой край. В том случае, когда на бытовой технике отсутствует специальный механизм защиты от протекания, между шлангом и тройником обязательно устанавливают шаровой кран.

Тот конец шланга, который загнут под прямым углом, подключают к стиральной машине. Сначала в него нужно поставить очищающий фильтр. Он прикрепляется выступающей стороной по направлению к машине. При этом гайки на шланге закручивают вручную, без усилий. Специальная прокладка из резины обеспечивает герметичность соединения.

Вывод слива в канализацию

Перед тем как подключить стиральную машину к канализации своими руками, следует определиться со способом оборудования слива воды.

Организация слива воды

Он может выводиться непосредственно в систему канализации, а также в ванну. Второй вариант не предусматривает подключения. Нужно только опустить гофрированный шланг в ванну перед тем, как включить технику. Тем не менее, этот вариант слива не очень удобный и ненадежный. Когда идет цикл стирки, не получится пользоваться ванной. Кроме того нужно следить, чтобы в процессе слива шланг не упал с краев ванны, ведь тогда есть риск затопить квартиру.

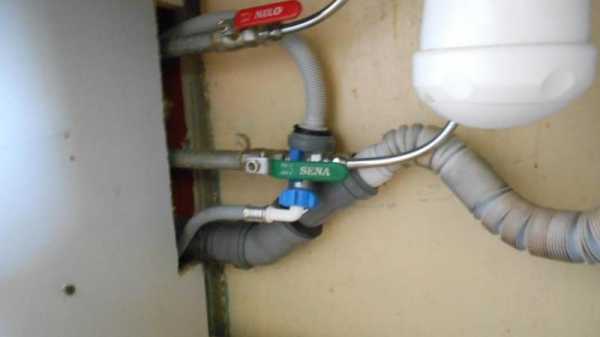

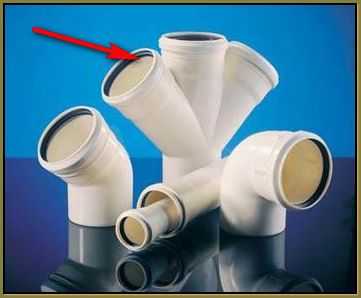

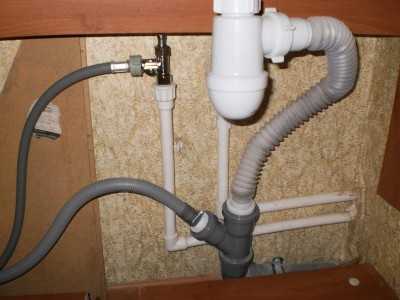

Соединение деталей при подключении к канализации

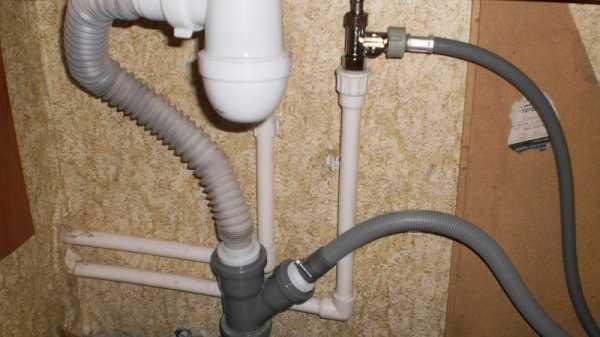

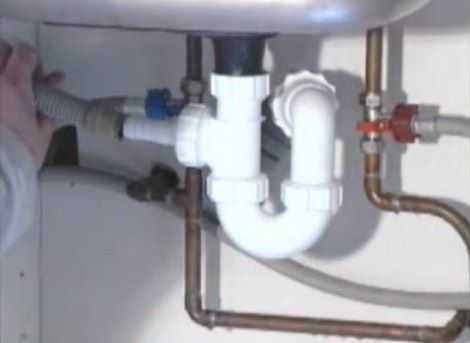

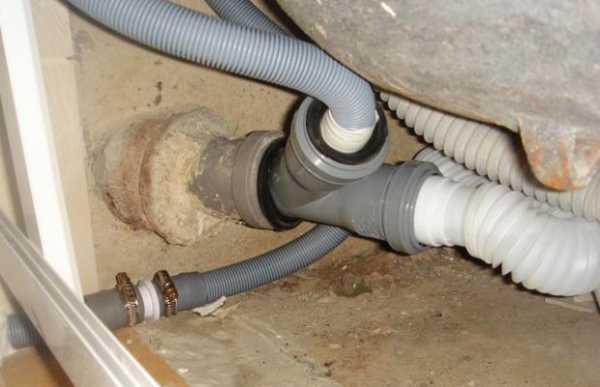

Слив выводят в канализацию при помощи сифона с отводом либо присоединяют его непосредственно к трубе. Желательно при этом выполнять соответствующие требования. Шланг нужно сгибать таким образом, чтобы в сверху расстояние до пола составляло не меньше 70 – 80 сантиметров и образовывался специальный затвор.

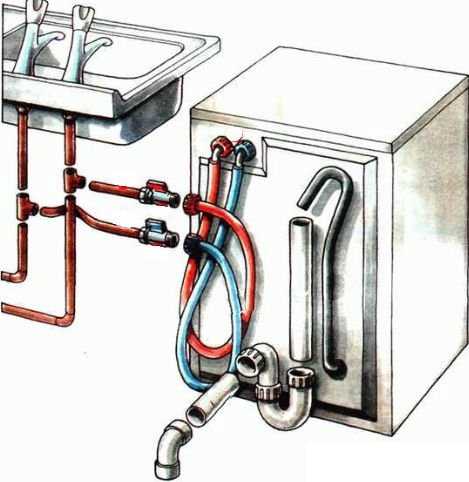

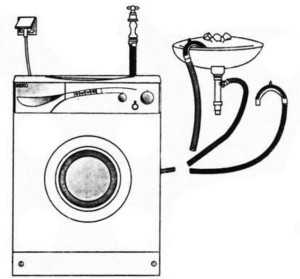

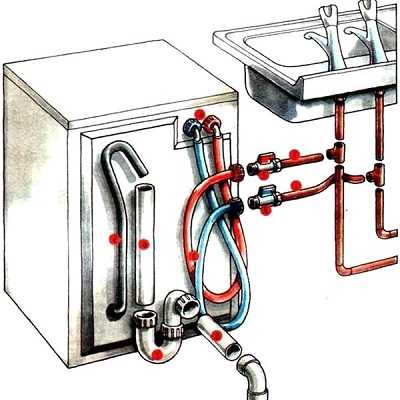

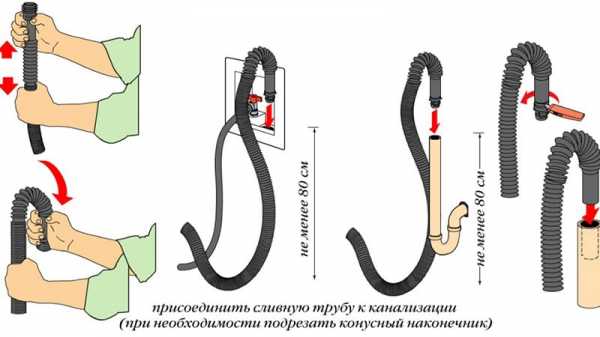

Схема подключения стиральной машины к канализации

В случае подсоединения слива к сифону, нужно проверить трубы на наличие просвета и убедиться, что в них отсутствует засор.

Электропитание для стиральной машинки

Поскольку технику для стирки помещают зачастую в ванных комнатах, а это место с высоким уровнем влажности, необходимо позаботиться о безопасности. Электрическую розетку, в которую будут подключать аппарат, необходимо выбрать влагозащитную. В ней должно присутствовать заземление, так как корпус машинки выполнен из металла.

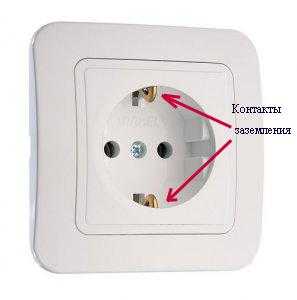

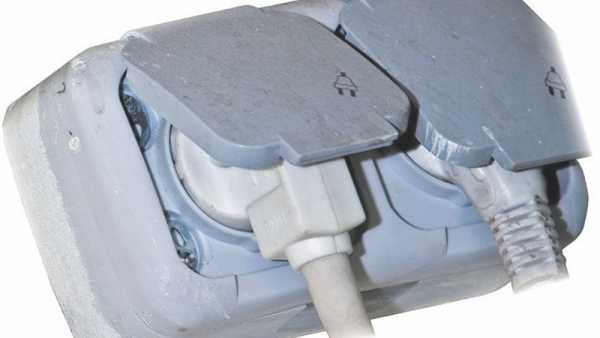

Влагозащитная розетка для ванной

В новостройках, как правило, все нормы по заземлению соблюдены. А если вы подключаете технику в старом доме, а к розетке подсоединены только два провода, делают электропроводку через устройство защитного отключения с током утечки не больше 30 mA.

Пробная стирка при первом включении

При покупке новой машины специалисты рекомендуют включать первый цикл стирки для проверки правильности всех подключений. Как правило, в инструкции указаны режим и вес загружаемого белья для пробной стирки. Необходимо соблюдать эти рекомендации, чтобы обеспечить длительную эксплуатацию изделия. Перед тем, как включить машинку первый раз, нужно еще раз убедиться в том, что она стоит ровно, не расшатываясь. Если есть необходимость, нужно снова отрегулировать ее положение.

Включаем машину в розетку, открываем имеющийся на шланге шаровой кран, затем выбираем режим стирки. В отделение для порошка засыпаем или заливаем средство для стирки и нажимаем кнопку запуска программы.

Запуск программы для стирки

Пока идет процесс стирки рекомендуется следить за местом подключения шланга на панели стиральной машины и к водопроводу. При этом нигде не должны возникать протечки. Краны в норме не гудят и не издают других звуков, которые могут свидетельствовать о поломке.

Если в каком-либо месте просачивается вода, после отключения прибора и завершения цикла стирки, следует проверить соединения на герметичность. Протечки могут возникать из-за перекоса гаек или недостаточно плотного прилегания уплотнителей.

При соблюдении условий эксплуатации, при аккуратном обращении стиральная техника долгие годы не ломается. Рекомендуется время от времени очищать фильтры на шланге для подачи воды. Чтобы выполнить эту работу, сначала прекращают поступление воды, используя шаровой кран, откручивают гайку со шланга в том месте, где он подключается к машине, вытаскивают фильтр и тщательно удаляют из него загрязнения. Такую чистку нужно проводить часто, если водопроводная вода плохая, ее качество оставляет желать лучшего.

Установка стиральных машин без использования водопровода

Летом в период отпусков многие выезжают на дачу или в деревню. В загородных домах не всегда есть водопровод, а стирать приходится часто. Чтобы решить эту проблему многие хозяева подключают стиральную машину автоматического типа, используя разные хитрости, или устанавливают старые модели техники. Неплохой выбор в этой ситуации – стиральная машина без водопровода.

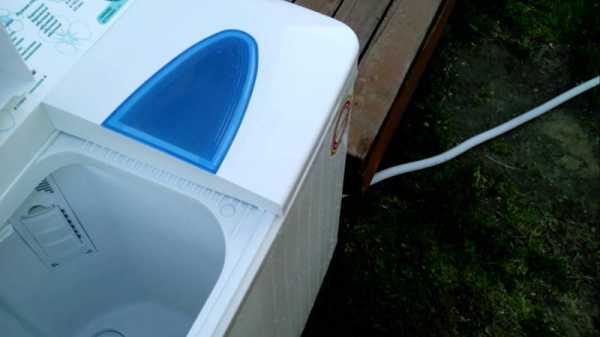

Стиральная машина для дачи

Для подсоединения потребуется специальный насос для воды и фильтры.

Поэтапная установка

Для подключения машинки-автомат нужно подсоединить сливной шланг. Его выводят во двор. Для этого используют выгребные ямы, канавы. При этом воду, как правило, приходится подавать вручную. Главное, обеспечить поступление воды вовремя и в нужном количестве, а способ не принципиален. Это может быть стационарное подключение или через емкость для стирального порошка. Некоторые используют для стирки белья дождевую воду, поскольку она мягче.

Однако такой метод подключения стиральной машины имеет существенные недостатки. Придется принести очень много воды. Кроме того, нужно постоянно следить за работой техники, чтобы своевременно заливать в нее воду.

В том случае, когда на участке неподалеку от дома есть источник с чистой водой, можно соорудить небольшой водопровод. Для этого нужна насосная станция, которая обеспечивает давление для подачи жидкости. К ней также необходим фильтр. Эти важные составляющие стоят недешево.

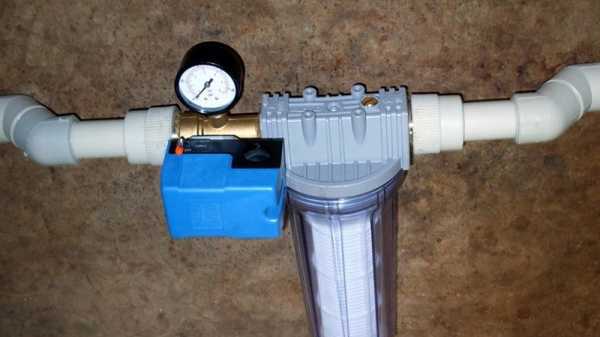

Фильтр для очистки воды

Для некоторых моделей стиральных машин подойдет также вариант установки над техникой резервуара с водой. Масса жидкости в этой емкости будет обеспечивать давление в шланге, однако этого может оказаться недостаточно для полноценной работы машины.

Иногда для дачи используют старые образцы стиральных машин роторного типа. Для них нет необходимости создавать давление в системе. При этом следует учитывать, что качество стирки в таких моделях техники невысокое, в отличие от машинки-автомат.

Решившись на установку стиральной техники в загородном доме, нужно тщательно продумать, какая система и модель подойдет вам лучше всего. Необходимо обязательно принимать во внимание качество воды на участке, поскольку жесткая вода без применения специальных смягчающих веществ часто приводит к поломке тена стиральной машины.

Как выяснилось, самостоятельная установка стиральной машины в ванной не требует специальных навыков. Зато она поможет вам значительно сэкономить семейный бюджет. Ассортимент бытовой техники для стирки сегодня очень большой, поэтому вы всегда сможете выбрать в дом ту модель, которая вам по душе.

Комплект деталей для стиральной машины

Проверка целостности всех деталей стиральной техники

Внешний вид шарового крана

Распаковка стиральной машины

Схема подключения стиральной машины к канализации

Влагозащитная розетка для ванной

Запуск программы для стирки

Стиральная машина для дачи

Фильтр для очистки воды

Организация слива воды

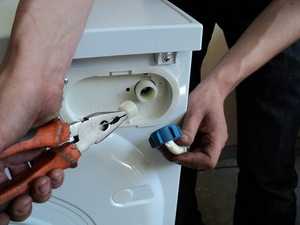

Подключение шлангов стиральной машины

Регулировка положения стиральной машины

Шланг для подачи воды

Установка техники для стирки

dekormyhome.ru

Как подключить стиральную машину своими руками – инструкция + видео

Как подключить стиральную машину своими руками? Задача несложная, но имеет свои особенности, мы описали их в этой статье, чтобы вы могли уверенно и правильно сделать свою первую в жизни установку.

Подключение к водопроводу – приемы

Чтобы подключить стиральный агрегат в ванной, кухне или другом помещении, необходимо обеспечить доступ машины к водопроводу. При этом обязательно должно соблюдаться два правила: стабильное давление не менее 1 атмосферы и чистая вода. Обеспечить доступ жидкости можно разными способами.

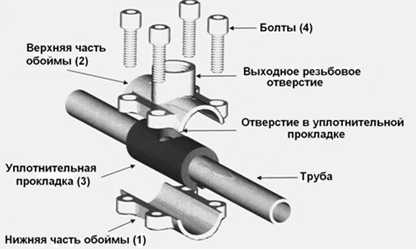

Один из наиболее распространенных вариантов – врезка с использованием обжимной муфты. В этом случае понадобится гибкий шланг, один конец которого подсоединяется непосредственно к машине, а второй – к муфте и через нее к водопроводу. Этот способ подходит, если у вас металлические трубы. Первым делом фиксируем обжимной элемент на трубопроводе, а затем прямо через него сверлим отверстие в системе.

Подключение стиральной машины к водопроводу

Если у вас металлопластиковые трубы, то отлично подойдет тройник. Вырезаем кусок трубы и в образовавшееся пространство вставляем фитинг. Далее подсоединяем к нему шаровый кран и через гибкий шланг обеспечиваем доступ к водопроводу. Можно еще установить тройник в местах примыкания к сливному баку либо смесителю. В этом случае не нужно ничего вырезать и припаивать, но существенно пострадает эстетическая сторона. Да и перед каждой стиркой придется снимать шланг крана, что не очень удобно, особенно если агрегат стоит на кухне.

А вот как поступить, если водопровода в доме нет? С такой проблемой часто сталкиваются жители частных строений, и тут уже неважно, на кухне вы планировали ставить машину или в ванной. В таких условиях месторасположение будет определять большой резервуар, который будет источником воды. Правда, есть одна проблема, этот бак должен стоять на высоте 3 метра. Далее с помощью шланга обеспечиваем подвод воды. А поставив небольшую насосную станцию, можно не поднимать емкость, но тогда придется потратиться.

Виды сливов и основы безопасности

Но обеспечить поступление жидкости – это только половина. Продолжаем изучать, как подключить стиральную машину, ведь использованная вода должна еще уда-то сливаться. Легче всего купить специальный шланг «крючком» и обеспечить слив мыльной жидкости прямо в ванной либо через унитаз. Но этот вариант не самый удобный. Куда лучше сделать слив стационарным. В строительных магазинах продаются специальные сифоны как кухонные, так и для раковин, в которых предусмотрен выход под стиральную машину.

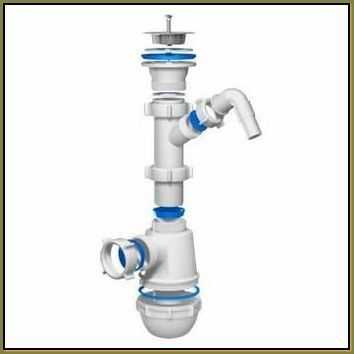

Отвод в сифоне должен располагаться над коленом, иначе велика вероятность, что в устройство попадет вода из канализации. И тогда неприятного запаха не избежать.

Еще можно установить специальный отвод под машину непосредственно на канализационную трубу, но только если ее толщина 4–5 см. В этом случае понадобится особый шланг в форме буквы «S» и уплотнители. Заводим гибкий элемент в канализацию так, чтобы не было соприкосновения со стоковыми водами, а верхний его край должен находиться на высоте не менее 50 см от пола.

Установка специального отвода

Установка стиральной машинки своими руками предполагает еще и обеспечение надежной защиты устройства от утечек электричества и пробоев. Одним из наиболее желательных приспособлений можно назвать акваконтроль. Этот прибор следит за водяными и электрическими утечками и при необходимости отключает агрегат. В дорогих моделях аквастоп обычно входит в комплектацию, но если решили сэкономить на самой машине, то следует дополнительно приобрести защитное оборудование.

Автомат УЗО, или устройство защитного отключения, срабатывает, как только вы прикоснетесь к металлической части или проводу оборудования. Так что если в доме есть дети, то экономить на таком приборе нельзя. Кроме того, обеспечивается защита от повреждений в результате износа изоляции, повышенной влажности и механического воздействия.

Собираем всю схему самостоятельно

Хоть установка стиральной машины своими руками кажется делом несложным, с подключением могут возникнуть некоторые проблемы. Ниже приведена подробная инструкция, с которой справиться с задачей сможет каждый.

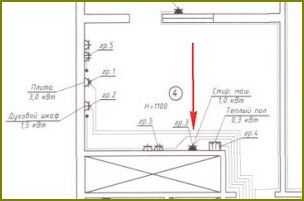

Как подключить стиральную машину — пошаговая схема

Шаг 1: Выбор места

Первое, на чем стоит сосредоточиться – выбор места. Эта проблема актуальна для владельцев и больших частных домов, и малогабаритных квартир. В первом случае нужно определить максимально удобное расположение, а во втором – попросту найти место. Есть 3 варианта: на кухне, в ванной и чулане. Выбирая между первыми двумя вариантами, правильно будет отдать предпочтение кухне.

Почему нежелательно подключение в ванной? Из-за слишком высокой влажности в этом помещении, что частенько приводит к бытовому электротравматизму. Кроме того, влажная среда в ванной негативно сказывается на сроке службы многих узлов агрегата. На кухне зачастую мало места и, подключая стиральную машинку в этом помещении, приходится жертвовать рабочим пространством, как бы мы ни старались этого избежать.

Хоть большинство из нас привыкло видеть этот агрегат в ванной или на кухне, оптимальный вариант – чулан, примыкающий к одному из помещений, где есть выход к источнику воды. Правда, придется пробивать в стенке отверстие для обеспечения подвода и вывода. Но в целом при наличии специального инструмента сделать это правильно и аккуратно вполне реально. А чтобы в помещении циркулировал воздух во время работы машинки, необходимо просто открывать дверь.

Шаг 2: Распаковка

Непосредственно перед подключением с агрегата необходимо снять все транспортировочные детали. К ним относятся бруски, болты и скобы, фиксирующие все вращающиеся элементы во время транспортировки. Сливные шланги и шнур питания обычно скрепляются скобами, а бак прикручивается болтом. После того как выкрутите метиз, бак должен повиснуть на пружинах. Закройте отверстие от болта специальной заглушкой, идущей в комплекте. А наклонив агрегат вперед, получится удалить бруски, расположенные между корпусом и барабаном.

Процесс подключения агрегата

Шаг 3: Заземление

Когда вы приобрели дорогую стиральную машинку от всемирно известного производителя, как правило, в стоимость агрегата входит и подключение. Казалось бы, ничто не может нарушить ваше счастье, но приходит мастер, и вдруг обнаруживается, что отсутствует защитное заземление. В результате специалист отказывается проводить установку, а с машины снимается гарантия. Но даже если вы приобрели бюджетный вариант без особых условий, то все равно наличие заземления обязательно. В противном случае опять-таки велика вероятность остаться без гарантийного обслуживания.

Проводить подключение электрики самостоятельно можно только в том случае, если у вас есть соответствующее образование и опыт работы. Существует еще и электронное заземление, оно актуально для многоэтажных домов. Однако такой прибор имеет существенный недостаток – повышенная чувствительность к воздуху. Так что частенько устройство срабатывает, когда в этом нет надобности. А как известно, наибольшая нагрузка приходится на момент включения или отключения электрооборудования. Так что прежде чем делать такое заземление, поинтересуйтесь, не отразится ли это на гарантии.

Шаг 4: Установка

Важно правильно установить машинку в ванной, кухне или ином помещении, так как от положения зависит ее работоспособность. Из инструмента нам понадобится уровень. Наклон более 2° и вибрации приведут к быстрому выходу из строя деталей. Поэтому нужно чтобы покрытие под устройством было надежным и «не играло». Лучше всего подходит бетонный пол, чаще всего такая основа есть именно в ванной. Проверяем уровнем горизонтальность верхней панели машинки и при необходимости регулируем высоту ножек. Во всех моделях они подкручиваются. Кусочки линолеума, картона, деревянные брусочки подкладывать неправильно, это негативно скажется на устойчивости.

Шаг 5: Подключение

Теперь пришло время обеспечить подключение к водопроводу и вывести слив согласно выбранному варианту. Если в машинке нет обратного клапана, тогда следует учитывать уровень, на котором располагается сливной шланг. Это значение указано в технической документации. В домах с бойлером можно запитать агрегат горячей водой и тогда получится сэкономить на электричестве. Первым делается слив, затем, перекрыв воду, обеспечиваем ее подвод.

Шаг 6: Электропитание

Желательно для такого мощного устройства поставить отдельную розетку и автомат УЗО, но если такой возможности нет, то можно сделать и исключение. Кроме того, неплохо побеспокоиться о стабильном напряжении в сети. Хорошо, что сегодня существует множество приборов, которые если не выравнивают, то, по крайней мере, отключают электрооборудование во время опасных скачков. Особенно эта проблема актуальна для жителей частного сектора.

Шаг 7: Проверка

Подключив автоматическую стиральную машинку своими руками, следует проверить, как она работает. Сначала даем отмашку водопроводу и смотрим, нет ли в системе шлангов течи. Если обнаружили такую неполадку, то ее немедленно нужно устранить. После чего включаем агрегат в сеть и запускаем тестовый режим. Если все сделано правильно, то пройдя цикл, машинка должна отключаться автоматически, в некоторых моделях о завершении стирки оповещает звуковой сигнал либо сообщение на дисплее. Далее перекрываем горячую воду, чтобы проверить работает ли функция самоподогрева. Это можно сделать стандартной стиркой либо опять прибегнув к тесту.

remoskop.ru

Установка и подключение стиральной машины-автомат своими руками

Подключение стиральной машины своими руками технически не сложно, но дело довольно ответственное. И плата за безответственность выражается не только в деньгах. Вероятность электрического пробоя в стиральной машине в несколько раз выше, чем в посудомоечной и находится на грани допустимого для бытовой техники. И емкостные токи утечки в ней также велики, а выделение тепла во время работы значительно. Поэтому для долговременной безопасной эксплуатации машины нужно как следует подготовить ей рабочее место. Это можно сделать как самостоятельно, так и с привлечением специалистов. И правильный выбор зависит не только от вашего желания и/или умения.

Все упирается в заземление

Солидные торговые организации часто включают стоимость установки на месте в продажную цену. Вроде бы и неплохо; надбавка сама по себе невелика, раз дело поставлено на поток. Но, во-первых, «крутые» фирмы «крутизной» же торгуют – бюджетных моделей вы там не найдете.

Во-вторых, устройством защитного заземления такие торговцы не занимаются; оно должно быть оборудовано заранее, иначе фирма от установки отказывается (но надбавку к цене не возвращает), и сразу же теряется гарантия. Приобрели вы дорогую помощницу, пришел фирменный мастер, увидел, что заземления нет, написал «внутренний» акт – и все, вы без гарантии и без немалой толики денежных средств.

Но даже если машина приобретена у «простого» продавца без каких-либо особых условий, но впоследствии окажется, что она эксплуатировалась без заземления, в гарантийном ремонте вам будет отказано. В инструкции по установке любой стиральной машины-автомата черным по белому прописано, что ее работа без заземления ИЛИ защитных устройств недопустима. ИЛИ выделено недаром, мы об этом еще поговорим.

Вывод: установка стиральных машин своими руками вполне возможна, если заранее обеспечено надежное заземление. Если же вы приобретаете дорогой бренд в солидной торговой фирме, то при наличии заземления вам ее установят по смешной, по сравнению с мастером-частником, цене, с полным сохранением гарантии.

Кухня, ванная или чулан?

Прежде чем обсуждать первостепенной важности вопрос – заземление стиральной машины, нужно решить не менее важный: место для ее установки.

Стиральная машина – довольно мощный источник тепла и влажности. И рядом с ней должна находиться электророзетка. Ее контакты прикрыты крышкой для вас, но для воздуха они оголены. Поэтому устанавливать автоматическую стиральную машину в ванной, где влажность и так все время избыточна, не рекомендуется:

• Установка бытовых электрораспределительных и коммутационных приборов в ванной напрямую запрещена СНиП (Строительные Нормы и Правила). Вы когда-нибудь видели в новом доме выключатель в ванной? Только снаружи, а светильник – влагозащищенный. Учитывая широкую распространенность стиралок-автоматов, электрики пока смотрят на это сквозь пальцы, но скрепя зубами: бытовой электротравматизм от стиральных машин в ванной давно превысил допустимые пределы. Основания для введения дополнительных законодательных мер неоспоримые, а запретят законом, но не ведомственными правилами – пойдут штрафы; хозяевам же – еще и дорогой ремонт.
• Даже если электрошнур от стиралки выведен за пределы ванной (от его наращивания гарантия теряется), то в самой машине достаточно узлов, долговечность которых от повышенной влажности и температуры воздуха снижается.

Большинство пользователей прекрасно и сами это понимают, и чаще всего ставят стиральную машину на кухне. При этом легко подключиться к воде, канализации и электричеству. Но температурно-влажностная проблема остается. И зачастую приходится выбирать: стирка или готовка. Кроме того, на кухне избытка места и так нет, а помещение это – самое посещаемое в доме.

Но вот если у вас есть примыкающий к санузлу или кухне чулан – это для стиралки идеальное место. Пробить отверстия в стене под коммуникации для машины – дело несложное, никаких согласований не требуется – стена между чуланом и службами не может быть капитальной. В чулан почти никогда не заходят, в нем сухо и прохладно. А при открытой двери работающая стиралка уже сама по себе создаст в его малом объеме интенсивную циркуляцию воздуха.

В цифрах это выглядит так: если принять усредненную по моделям интенсивность отказов стиральных машин, установленных на кухне, за базовую, то частота поломок машин в ванной окажется в 2,4 раза выше, а «чуланных» – в 1,7 раза ниже.

Примечание: в престижных домах советского времени, так называемого чешского проекта, в техописании так прямо и указывалось, что примыкающий к кухне чулан предназначен в первую очередь для установки стиральной машины и бытовых водогрейных приборов. При тогдашних коммунальных тарифах это воспринималось как курьез.

Защита от пробоя и утечек электричества

Для стиральной машины защита от токов утечки актуальнее, чем от пробоя. Современная бытовая техника делается в общем надежно, и прямой «бабах» с дымом, вонью и реанимацией – явление исключительное, да то по безалаберности владельцев.

Но электрическая емкость большого бака с несколькими десятками литров воды и большого мощного мотора довольно велика: до 0,01 мкФ в старых моделях. При 50 Гц в сети 220 в емкостный ток утечки будет 0,7 мА – это еще безопасный, но уже ощутимый щипок, особенно через мокрые руки во влажном помещении.

Читателям, знакомым с электричеством в пределах школьного курса физики, приведенные данные могут показаться не очень-то достоверными, но учтите: они касаются заполненной машины, а вода – аномальная жидкость, ее диэлектрическая проницаемость очень высока: 80.

Работе машины ток утечки не мешает, надежности ее не уменьшает, но пресечь его принципиально невозможно, можно только отвести в землю. Возрастание тока утечки сверх допустимого – явный сигнал о назревающей неисправности. Именно поэтому стиральные машины запрещено эксплуатировать без защиты по электроутечке.

Аквастоп и акваконтроль

Основная доля тока утечки идет через сливаемую воду. Слив также основной источник протечек воды. Поэтому производители рекомендуют приобретать приборы аквастоп (другое название – акваконтроль), отключающие машину при электрической и/или водяной утечке. Солидные производители комплектуют свои машины аквастопами.

Комплексному аквастопу требуется отдельное электропитание. Коробочка без электрошнура и маломощного низковольтного адаптера питания – примитивный запорный клапан, который от электрической утечки не предохраняет, а от водной предохраняет плохо.

Электронное заземление

В многоквартирных домах часто сложно, а то и невозможно устроить индивидуальное защитное заземление, с одной стороны. С другой, и производители не дремлют: борьба с токами утечки – одна из важнейших задач фирменных конструкторов.

В современных исправных стиральных машинах утечка на корпус не превышает 10-12 мкА, что неощутимо. Но в предаварийной ситуации она резко возрастает. Для такого случая предусмотрены т.наз. электронные заземления (автоматы защиты, автоматы отсечки). Они пропускают через себя ток утечки в пространство, как и человек, а при возрастании его до ощутимого предела в 0,1-1 мА отключают машину от сети.

При несомненных достоинствах у электронного заземления есть существенный недостаток: его чувствительность сильно зависит от параметров воздуха в помещении. Электронное заземление может упрямо отключать абсолютно исправную машину.

У любых электрических устройств 90% неисправностей случаются при включении/выключении, поэтому некоторые производители запрещают эксплуатацию своих изделий с электронным заземлением. Так что при покупке машины обязательно поинтересуйтесь у продавца, не пропадет ли от использования с электронным заземлением гарантия.

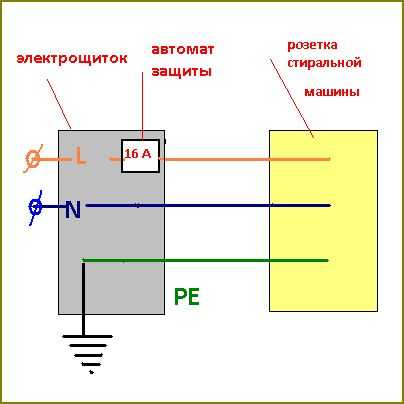

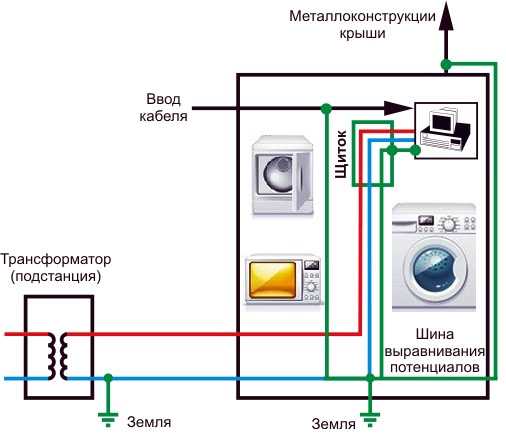

Типичная схема заземления по современным ПУЭ:

Защитное заземление

Но хозяйку бьет и пугает электроутечка не через воду, а на корпус машины. Для ее устранения и нужно защитное заземление. Его тип зависит от дома:

1. В частном доме технически идеальный вариант – простейшее защитное заземление, см. ниже. Его не нужно регистрировать: в спорной ситуации эксперт проверит сопротивление растекания тока, и, если оно не выше 4 Ом, что нетрудно обеспечить, решение будет в вашу пользу.
2. В многоквартирках прежних лет, от хрущевок до перестройки, полноценную защиту даст защитное зануление. Его за небольшую плату быстро и охотно сделает ДЭЗовский электрик.
3. В старых домах до «сталинок» включительно, если домовый контур заземления не оборудован, придется ставить электронное заземление.
4. В современных домах проблемы заземления не существует: по новым строительным правилам они обязательно оборудуются контуром заземления и евророзетками. Кроме незаконного самостроя под съем «с признаками многоквартирности», как пишут. Но это другая тема.

Как самому сделать заземление:

Для этого нужны 2-4 отрезка металлической трубы длиной 1,2 – 2,5 м, но не короче глубины промерзания грунта. Низ трубы кувалдой сгоняют на кол, и в нижней ее трети сверлят вразброс с десяток отверстий 5-10 мм. Затем копают траншейку на штык лопаты, и вбивают трубы, чтобы на 5-10 сантиметров выступали над землей, на расстоянии 0,6 – 1,5 м друг от друга. В траншейке, ниже уровня земли, трубы соединяют арматуриной на сварке. К ней приваривают и в дом заводят стальную проволоку 6-8 мм или полосу 15-25 мм – это шина заземления; к ней многожильным медным проводом в 4-6 кв.мм подключают заземлительные клеммы евророзеток. Для этого в полосе сверлят отверстия и нарезают в них резьбу М4 – М6; проволоку предварительно расплескивают. Посадочное место под заземлители от розеток зачищают шкуркой и смазывают консистентной смазкой; лучше – графитовой.

Примечание: летом при пересыхании почвы в трубы наливают раствор соли из расчета полпачки на ведро. Это нужно, чтобы обеспечить растекание тока в сухой почве. При наружной температуре +35 градусов заливать достаточно раз в неделю; при +30 – раз в месяц.

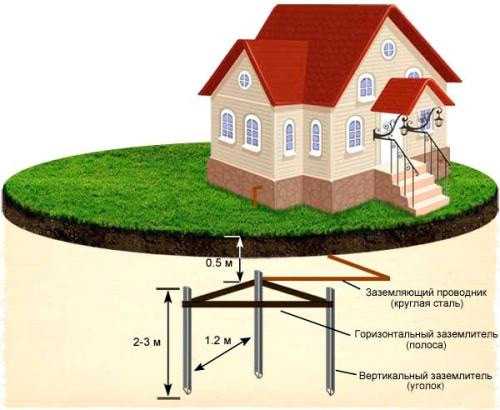

Схема заземления для частного дома

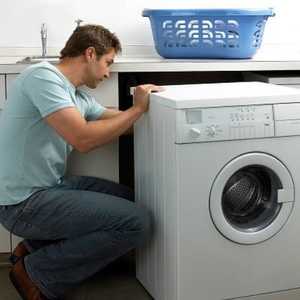

Установка стиральной машины

Установка и правильное подключение стиральной машины производится в той же последовательности, что и посудомоечной: слив, вода, электричество, тест. Но есть особенности:

• В большой и объемной стиралке сильнее сказывается явление т.наз. температурного гистерезиса автоматики. Поэтому, если в доме установлен бойлер, электрический или газовый, то общие затраты на воду и электричество будут ниже, если стиралку запитать горячей водой от него. Для маленькой посудомойки с ничтожным расходом воды ситуация обратная.
• Подключение к электросети включает в себя и меры защиты, причем защита делается прежде всего.
• Стиралки очень быстро изнашиваются и ломаются, если их наклон в любую сторону превышает 2 градуса, и совершенно не выносят резонансных вибраций. Поэтому пол под стиралкой не должен играть, а перед проверкой работоспособности горизонтальность верхней плоскости машины проверяют уровнем, и выравнивают машину штатными резьбовыми ножками.

Примечание: на сайтах с суффиксом .kz можно встретить рекомендации подключать стиральную машину к централизованному ГВС. Возможно, в Казахстане до сих пор подают горячую воду без счетчика по старым советским тарифам, но в РФ этот совет неприемлем.

Слив

Подключение слива стиральной машины-автомата супер узкой, узкой или компактной делается в сифон с дополнительным штуцером кухонной мойки. Но в таком случае стиралка должна стоять рядом: наращивать сливной шланг нельзя. В малопроизводительных машинах и сливной насос маломощный, дополнительно гидравлическое сопротивление длинного шланга его перегрузит, и он быстро выйдет из строя.

Слив высокопроизводительных машин с объемом бака более 30-40 л кухонный сифон весь не пропустит – грязная вода частично пойдет в раковину. В таком случае нужно сделать подключение стиральной машины к канализации отдельным отводом. Для этого придется врезать в канализационную трубу дополнительную секцию с патрубком, а слив стиралки пропускать через отдельный сифон (см. рисунок выше).

Важно: колено сифона стиралки должно располагаться ниже днища ее бака. В большинстве случаев для этого приходится ставить машину на подставку высотой 30-40 см. Учтите это при выборе места под стиральную машину.

Примечание: компактную стиральную машину можно установить в кухне, на полке или, если есть место, на столе, или переносить ее туда. В таком случае слив пойдет просто в раковину. Такие машины часто комплектуются и водяными шлангами с раструбом и манжетой, надеваемыми на кран кухонной мойки.

Вода

Как указано выше, подключение стиральной машины к водопроводу осуществляется и по холодной, и по горячей ветви. Особенностей тут никаких, достаточно двух водопроводных тройников на полдюйма, двух запорных шаровых кранов и ленты ФУМ для гидроизоляции: патрубки комплектных водяных трубок часто оказываются со слишком короткой резьбой, и штатную прокладку приходится выбрасывать.

Защита, электричество и проверка

Прежде всего на сливной шланг устанавливаем аквастоп, по инструкции к нему. Затем включаем, если требуется, электронное залемление. Этот прибор оборудован евророзеткой, в нее и включаем стиральную машину. При наличии «земляного» защитного заземления подключение стиральной машины к электросети сводится к тому, чтобы вставить вилку в розетку.

Открываем подачу воды в машину, проверяем трубопроводы на протечки. Если где-то течет – устраняем. Затем включаем машину на тестовый режим; по окончании теста она должна сама выключиться и сообщить на дисплее, что все ОК. Если машина недорогая и без встроенного теста – просто стираем что-нибудь, но расход воды при этом будет больше. Заключительный этап – перекрываем горячую воду в машину, и проверяем, тестом или стиркой, работу на самоподогреве.

Важно: приборы аквастопа и электронного заземления не дублируют друг друга; они должны работать совместно. При наличии глухого защитного защемления аквастоп все равно необходим.

***

Для того, чтобы стиральная машина долго работала без поломок и «током не билась», ее нужно установить в подходящем месте и обеспечить надежное защитное заземление. В остальном же самостоятельная установка стиральной машины не представляет затруднений.

Видео: пример установки стиральной машины специалистом

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Подключение и установка стиральной машины – полный цикл работ

Итак, вы купили стиральную машину, и собираетесь подключить ее самостоятельно. Решение похвальное – вы сэкономите на услугах мастера, но нужно представлять себе последовательность действий по установке стиральной машины.

Основные условия для обеспечения нормальной работы агрегата – это демонтаж транспортировочных элементов, правильное подключение стиральной машины своими руками к сети, водопроводу и канализации, и правильная установка на полу.

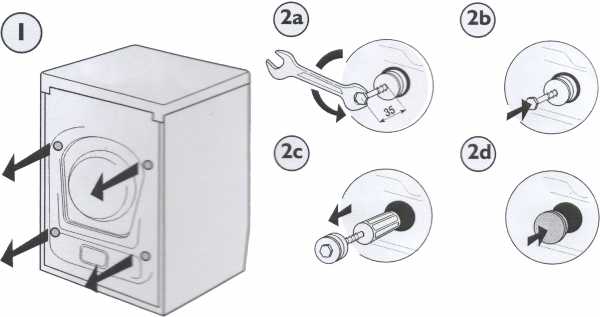

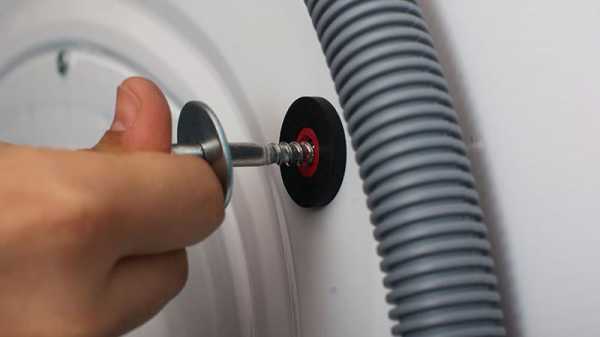

Демонтаж транспортировочных элементов

Первое, что нужно сделать, чтобы самостоятельно установить стиральную машину – снять весь транспортировочный крепеж.

Они нужны только для перевозки-переноски машины, а в стационарной работе будут не только мешать, но и вредить.

Чаще всего эти загадочные элементы выглядят как болты, бруски и стальные скобы.

Если вы подключите машину с установленными транспортировочными деталями, то через некоторое время (1-6 месяцев) она просто сломается.

1. Болтами фиксируется бак для транспортировки. Если их не выкрутить, то бак не будет амортизировать, и вся машинка будет трястись, как в лихорадке. После их удаления бак будет висеть на мощных пружинах, и именно это – его рабочее положение. Пустые отверстия от болтов заглушаются пластмассовыми заглушками, которые идут в комплекте.
2. Скобы делают корпус жестче при транспортировке, а также фиксируют сливной шланг и шнур подключения машинки.
3. Иногда (но не обязательно) между баком и корпусом вы можете увидеть деревянные бруски. Чтобы их удалить, наклоните машину вперед и вытащите бруски.

Все снятые транспортные элементы постарайтесь сохранить на случай возможной транспортировки машинки в другое место.

По крайней мере, бак точно нужно будет закрепить болтами.

Подробно и с картинками демонтаж транспортировочных деталей описан в инструкции по эксплуатации.

Место для установки

Если машинка будет устанавливаться на кухне, или в комнате (не в ванной), то под ней должен быть железобетонный пол. Устанавливать стиральную машину на деревянный пол, линолеум или ламинат не рекомендуется – машинка будет постоянно вибрировать – и при стирке, и при отжиме.

В любом случае у вас под деревянным настилом есть ж/б плиты перекрытия пб, поэтому нужно снять деревянный пол и залить бетонным раствором место под машинку до уровня старого пола.

Впоследствии вы сможете отрегулировать плотность прилегания ножек машинки ко всем четырем точкам на полу – для этого ножки снабжаются резьбой.

Если пол под машинкой идеально ровный (проверьте уровнем), то вкручиваете ножки до конца – чем короче высота ножек, тем меньше условий для вибрации.

Если машинка будет устанавливаться в ванной комнате, то там пол уже бетонный, и вам ничего делать не нужно. Единственное препятствие – кафельная плитка на полу. По ней машинка может скользить при работе, поэтому нужно под нее просто подложить резиновый коврик.

Если этого не сделать, то через время вы увидите, что кафель под машинкой начнет трескаться и разбиваться на мелкие кусочки.

Установка

Как подключить стиральную машину к коммуникациям?

Нужно, прежде всего, подключить стиральную машину к холодному водопроводу, и проложить трубопровод для слива грязной воды.

Большинство существующих моделей имеют ограниченную максимальную и минимальную высоту выпускного патрубка.

Поэтому, чтобы подсоединить машину к канализационной системе, нужно устанавливать еще один сифон.

Также слив можно организовать и проще – просто закрепить конец сливного шланга на краю раковины или ванной. Крепление идет в комплекте.

Но белее безопасно стационарное подключение сливного шланга к системе канализации.

Имейте в виду – максимальная длина сливного шланга указана в инструкции и рассчитана на тот насос, который установлен в машине, поэтому наращивать его не рекомендуется.

Соединяется сливной шланг с канализацией через специальный сифон, который препятствует проникновению неприятного запаха застоявшейся воды из машинки и канализации в квартиру. Или же можно согнуть конец шланга таким образом, чтобы образовалась водяная пробка.

В некоторых инструкциях рекомендуется делать неплотное соединение в месте слива. Для чего это делается? Чтобы избежать засасывания воды из стиральной машины в систему канализации и предотвратить зависание программы, выполняемой машинкой.

Если вы будете делать неплотное соединение, то место воздушного зазора должно быть на несколько сантиметров выше, чем возможный подъем воды в ванной при засоре канализации.

Как отрегулировать положение

Установить стиральную машину самому достаточно просто. Однако очень часто пол в ванной комнате выполняется с наклоном, поэтому стиральную машину необходимо выровнять при помощи ножек, которые имеют резьбу и вкручиваются.

Желательно, чтобы высота ножек после регулировки была минимальной. Регулируется горизонтальное положение просто – покачайте машинку по диагонали, и вкрутите соответствующую ножку до устойчивого положения корпуса машинки. Нужно вращать ножку в нужном направлении, чтобы добиться устойчивого положения машинки на полу.

Есть также стиральные машины, которые можно устанавливать в кухонную мебель. Стиральную машину, не предназначенную для встраивания в мебель, нельзя устанавливать внутри нее, так как малейшая вибрация при работе приведет мебель в негодность.

Как подключить к водопроводу

Стационарно машинка подключается специальным гибким шлангом диаметром ¾ дюйма.

Шланг можно удлинить с соблюдением рекомендаций, о которых писалось выше. Все соединения необходимо уплотнять резиновыми прокладками.

После стирки воду желательно перекрывать, поэтому вам нужно будет смонтировать дополнительный вентиль на холодном водопроводе.

Также в эту схему рекомендуется включить механический фильтр-сетку, который ставится после вентиля.

Он нужен для защиты машинки от крупного мусора, который может быть в воде.

Часто такие включения появляются после ремонтных или профилактических работ водопровода. Это могут быть куски ржавчины, песок, грязь, и т.д. Периодически фильтр нужно чистить. Промышленность выпускает краны для отвода от тройников и муфт, и для отвода и подключения к бачкам унитазов и смесителям, установленным на стене.

Поэтому, в зависимости от расположения стиральной машинки, всегда можно выбрать соответствующую запорную арматуру. Такими кранами можно красиво подключить и смесители в новом скрытом водопроводе.

Для подключения сливного шланга к ванне понадобится шланг подлиннее, чем имеющийся. Это не очень удобное подключение, так как перед каждой стиркой нужно будет снимать гусак на шланге и наращивать шланг другим отрезком.

Преимущества такого способа слива воды – ваша стиральная машина никогда не протечет при простое, потому что наливной шланг не подключен.

Многие модели машин-автоматов оснащаются системой Аква-Стоп. Это наливной шланг, оборудованный на конце специальными электромагнитными клапанами. Подключается такой блок к сети 220 Вольт. И провода, и шланг находятся в гибком защитном кожухе.

Если стиральная машина не работает, то этот электромагнитный клапан подачу воды перекрывает, и вода не может поступать в машинку.

Чтобы машина работала правильно и долго, необходимо соблюдать горизонтальное расположение верхней крышки. Допускается горизонтальное отклонение не больше 2°, которое можно проверить обычным уровнем.

Также для некоторых помещений предусматривается жесткое крепление ножек к полу, например, на неустойчивом деревянном полу, на скользком и наклонном полу, и т.д. Для такого монтажа некоторые модели имеют специальные крепления – скобы для передних ножек.

Подключение к электрической сети

Техника безопасности при работе со стиральной машиной – непременное условие.

Как подключить стиральную машину к электричеству?

Для соблюдения правил ТБ необходимо подключать машину от распределительного щита с нулевым или заземляющим проводом сечением 3 мм.

Розетка тоже должна быть рассчитана на три провода.

Уделите внимание следующему моменту – заземление должно быть отдельным, его нельзя подключать к радиаторам отопления, к водопроводу или газоснабжению.

Если рядом с машинкой есть другие мощные потребители (посудомоечная машина, электрическая плита или кондиционер), то можно подключиться к ним.

В противном случае единственный безопасный выход – укладка трехпроводного мощного кабеля.

Такие работы нужно проводить, имея соответствующую подготовку. Поэтому лучше воспользоваться услугами специалистов. Они проблему подключения и подвода кабеля решат комплексно и по всем правилам ТБ.

Как альтернативный вариант, можно использовать двухпроводное подключение с использованием переносного УЗО, которое управляется дифференциальным током. Для этого рядом со счетчиком на отдельном распределительном щите устанавливается автомат и УЗО (устройство автоматического отключения).

Переносные устройства защитного отключения (УЗО)

УЗО предназначено для отключения напряжения сети, если вы прикоснетесь к токоведущим частям или к металлической части неисправной стиральной машины.

Установка переносных УЗО также преследует цель защитить помещение от возможного возгорания машинки с поврежденной электрической изоляцией.

Что вы выигрываете установке УЗО:

1. Подключение может быть проведено самостоятельно, без вызова специалиста.
2. Работа в широком температурном диапазоне.
3. Диапазон рабочих напряжений – от 115 до 265 V.
4. Установлен индикатор напряжения.
5. Небольшие габариты и вес устройства позволяют монтировать его в любом удобном месте и в любом положении.
6. Защита подключенного устройства при обрыве заземляющего провода, защита от импульсных и грозовых перегрузок.
7. Универсальное использование УЗО – устройство может работать с любыми электроприборами мощностью до 3 кВт.

Технические характеристики переносных УЗО

Напряжение питания, В	175-245
Частота, Гц	50
Номинальный ток, А	16
Ток отключения, мА	10, 30
Время отключения, с	0,03
Количество рабочих циклов	20000
Климатическое исполнение	УХЛ4
Степень защиты	IP20/IP44
Срок эксплуатации	15 лет

Это общий список работ и устройств, необходимых для правильного подключения стиральной машины. Если соблюдать правильность их выполнения, то вам не придется изучать информацию о ремонте стиральных машин.

Нет смысла рисковать новой дорогостоящей машинкой просто потому, что у вас не было желания ознакомиться с инструкцией или обучающей информацией.

voda-v-dome.net

Подключение стиральной машины на кухне своими руками

Оглавление статьи:

Вступление

Подключение стиральной машины на кухне работа не сложная и любой домашний мастер, делающий ремонт кухни своими руками, легко с ней справиться. В статье я расскажу, как это сделать.

Современная квартира  наполнена разнообразной бытовой техникой. Она помогает нам готовить, убираться, мыть посуду и стирать. Но вся она не работает сама по себе. Любую бытовую технику нужно, прежде всего, подключить. Главное, сделать это правильно, без ошибок.

Этапы подключения

Подключение стиральной машины в квартире можно разбить на 5 этапов.

1. Подготовка стиральной машины к установке после доставки;
2. Установка стиральной машины на место;
3. Подключение стиральной машины к электропитанию;
4. Подключение стиральной машины к водопроводу;
5. Подключение стиральной машины к городской канализации.

Разберемся с каждым этапом. Напомню, я рассказываю про подключение стиральной машины на кухне.

Подготовка стиральной машины к установке после доставки

Важно! Перед установкой стиральной машины нужно открутить на задней стенке стиральной машины транспортные болты. Их как правило 3 или 4. Они предназначены для того, чтобы во время транспортировки барабан стиральной машины находился в зафиксированном состоянии.

Установка машины на место

Заранее определите место, где будет стоять стиральная машина.

На кухне место под стиральную машину выбирается поближе к мойке. При этом стиральная машина не должна вплотную располагаться к плите. Дверца машинки должна полностью и свободно открываться.

Установите стиральную  машину на выбранное место. Выставите стиральную машину по горизонтальному и вертикальному уровню. Для регулировки уровня используйте регулируемые ножки стиральной машины.

Важно! «Кривая» установка стиральной машины, будет нарушать баланс при вращении барабана. Как следствие, машина будет грохотать и подпрыгивать.

Подключение стиральной машины на кухне к электропитанию

На схеме обозначена отдельная розетка для стиральной машины

• Для электропитания стиральной машины заранее подготовьте отдельную электрическую розетку. Линия электропитания для стиральной машины должна быть отдельная со своим автоматом защиты на 16 Ампер.
• Группа электропитания стиральной машины должна быть отдельной и кабель электропитания стиральной машины должен вестись непосредственно от электрического щитка до электрической розетки стиральной машины. Сечение жил кабеля 2,5 мм, марки кабеля ВВГнг или НЮМ.
• Розетка обязательна, должна быть с заземлением.

1. Розетка с заземлением, 2. Кабель ВВГнг или НЮМ медный.



 Стиральная машина относится к приборам повышенной опасности, поэтому использование розетки без заземления для питания стиральной запрещено. Также запрещено в качестве заземления использовать нулевой рабочий провод и металлические конструкции и коммуникации квартиры (батареи, арматура и т.п.)

 Подключение стиральной машины к водопроводу

тройник-переходник для соединения пластиковых труб с металлическими или металлопластиковыми трубами

Водопровод в квартире обычно выполняется металлическими или металлопластиковыми трубами. У стиральной машины для подвода воды применяют пластиковый шланг, поэтому для подключения стиральной машины к водопроводу необходимо заранее на водопроводную трубу установить вентиль-переходник или тройник-переходник для соединения пластиковых труб с металлическими или металлопластиковыми трубами.

тройник-переходник для подключения стиральной машины

Подключите водопроводный шланг стиральной машины к переходному вентилю. На металлические резьбовые соединения обязательно подмотайте сантехнический лен с пропиткой Unipak, пластиковую резьбу уплотните прокладками. Обычно прокладки идут в комплекте.

 Подключение стиральной машины к канализации

Подключить  стиральную машину к канализации можно двумя способами.

Первый способ подключения стиральной машины к канализации

Первый способ подключения стиральной машины к канализации квартиры предполагает подсоединение слива стиральной машины  к сифону кухонной мойки.

Сифон мойки для подключения стиральной машинывывод слива стиральной машины в сифон мойки.

• Установите на кухонную мойку сифон с отдельным специальным отводом для стиральной машины.
• Присоедините слив стиральной машины к отводу сифона. Соединение зафиксируйте муфтой.

Второй способ подключения стиралки к канализации

Второй способ подключения стиральной машины к канализации квартиры, предполагает, подсоединение слива стиральной машины  непосредственно к канализационной трубе кухни.

Тройник канализационной трубы.1. Модернизируйте канализационный вывод кухни. Установите на кухонный канализационный вывод, это труба диаметром 40-50 мм пластиковый тройник, похожий на букву У. Один вывод тройника используйте для кухонной мойки, второй для стиральной машины. уплотнительное кольцо канализационной трубы.2. Не забывайте установить в канализационный вывод стиральной машины уплотнитель. Уплотнитель обеспечит плотное соединение шланга слива стиральной машины, диаметром 20 мм с канализацией. Диаметром 40-50 мм. 3. После выполнения всех этапов подключения стиральной машины осуществите проверку согласно паспорту к вашей стиральной машины.

Подключение стиралки на кухне закончено!

Видео инструкция: Как подключить стиральную машину

©Remont-kuxni.ru

Другие статьи раздела: Сантехника и техника кухни

• Записи не найдены

Поделись статьей с друзьями:

Похожие статьи:

remont-kuxni.ru

Подключение стиральной машины своими руками

Приобретая стиральную машину, покупатели сразу интересуются о возможности ее установки и готовы платить за эту услугу мастеру. Но они даже не задумываются, что правильно подключить стиральную машинку автомат к водопроводу можно самостоятельно, и это не займет много времени и усилий.









Установка стиральной машины: подготовка к процессу

Перед тем как покупать стиральную машину нужно продумать варианты ее месторасположения. Это может быть установка стиральной машины в ванной или на кухне, и здесь существую разновидности ее установки. На кухне стиральную машину можно установить под столешницу, и она отлично впишется, как предмет интерьера. В ванной комнате – под раковину, но нужно обязательно знать все нюансы.

Важное:

После доставки и распаковки стиральной машины очень важно удалить четыре транспортировочных болта, которые держат барабан, иначе это приведет к ее поломке, более подробно можно ознакомиться в инструкции.

Выкручиваем транспортировочные болты перед установкой. Их может быть 3 или 4.

Машинку лучше всего устанавливать на бетонный пол, на ровную поверхность. Для более скользких поверхностей рекомендуется под устройство подкладывать резиновый коврик.

Из этого видео вы узнаете, как подключить стиральную машину своими руками к канализации и водопроводу.

Что нам понадобится для подключения стиральной машины?

Чтобы подключить стиральную машину своими руками к канализации и водопроводу нам понадобятся разводной и газовый ключ. Также необходимо запастись вспомогательными деталями:

• Шаровый кран – 1шт
• резьбовой переходник – 4шт
• чугунный тройник – 1шт
• Лента, для уплотнение резьбовых соединений
• Канализационная труба диаметром 32мм – по необходимости
• Отвод канализационный Ø110х90

Смотрите также – Делаем заземление стиральной машины своими руками

Как установить стиральную машину?

Процесс ее установки выполняется в такой последовательности:

1. Подключение к канализации.
2. Подключение стиральной машины к водопроводу.
3. Подключение к электросети.
4. Установка машинки по уровню

Слив воды со стиральной машины

Существуют три разновидности подключение стиральной машины к канализации:

1. Слив воды в унитаз или ванную.
2. Слив воды в сифон.
3. Подключение к канализации

Наиболее простой способ — слить воду в ванную или раковину (если установка стиральной машины предназначается в ванной комнате). Для этого нужен шланг, через который будет сливаться вся грязная вода. Крепить его нужно так, чтобы верх был на 60 см выше стиральной машины, обязательно шланг фиксируется с помощью специального крепежа или веревки, поскольку под напором воды он может упасть на пол.

Так выглядит сифон под слив стиральной машины

Чтобы не заморачиваться со шлангами, можно сделать слив через сифон. Сифон со специальным отводом для стиральных машин можно купить в любом специализированном магазине или на рынке. Отвод должен находиться выше сифона, чтобы грязная вода из канализации не попадала в устройство. Этот способ слива считается самым надежным, поскольку вода не сможет пролиться на пол.

При подключение стиралки к канализации можно купить дополнительный сифон. Сливной шланг подключается к устройству с одной стороны на высоте 80 см, с другой стороны вводится в канализационную трубу через сифон. Очень важно чтобы шланг был в расправленном состоянии, иначе не будет осуществляться слив.

 Подключение стиральной машины автомат к водопроводу

При подведении воды к устройству самостоятельно, важно учесть напор воды в трубах и уровень ее загрязнения. Для очищения воды устанавливают фильтры, они увеличат срок службы вашей техники. Фильтр врезается в водопроводную трубу, используя тройник.

Для подачи воды к стиралке можно использовать готовые отводы к сливному бачку или смесителю, или же подключать через тройник.

Существуют следующие варианты подключение стиральной машинки к водопроводу:

• Врезка в трубопровод при помощи обжимной муфты. Для этого нужен шланг диаметром ¾ дюйма. Одну часть шланга подводят к машинке, а вторую к вентилю, который самостоятельно врезаем в водопроводную трубу с помощью муфты. Части муфты изображены на рисунке. Крепится она на трубу с помощью болтов, для протока воды в трубе делается отверстие. В резьбовое отверстие вставляется кран, который включается и выключается после каждой стирки.
• Подключить стиральную машину к водопроводу можно более простым способом, используя тройник. Гибкий шланг подключается к смесителю или к подводу воды в сливной бачок. Используя тройник, шланг присоединяется к смесителю. Этот вариант подключения временный, поскольку при стирке шланг смесителя нужно откручивать.
• Если же в вашем доме металлопластиковые трубы, то для подключения к водопроводу используют тройник – фитинг. Вырезав в нужном месте кусок трубы, вставляется тройник, к которому присоединяется шариковый кран.

Чтобы вода через тройник не протекала, используют уплотнители. Тройник, муфту, фитинг, переходник, шариковый кран можно приобрести в специальных магазинах.

Подключить стиральную машинку можно не только к холодной, но и горячей воде.

Смотрите также – Какой барабан лучше из нержавеющей стали или из пластика?

Подключение к горячей воде: насколько это эффективно

Иногда, самостоятельно делая подключение к водопроводу, многие подводят машинку к горячей воде. Для этого также используют тройник для обычных труб, и тройник – фитинг для металлопластиковых.
При подключении к горячей воде можно сэкономить электроэнергию, но в то же время нужно учитывать способы подачи горячей воды:

1. централизованная доставка горячей воды;
2. нагрев местными водонагревателями.

При централизованной подаче горячей воды, ее температура +50…+70 градусов. Устройство в начальном этапе стирки может принять такую температуру, как аварийную ситуацию и остановить весь процесс. Поэтому, если все нормы подачи горячей воды коммунальные организации выполняют, то в таком случае возможен только подвод холодной воды.

При нагреве местными нагревателями, подключение к горячей воде возможно, лишь с условием постоянного изменения температуры на водонагревателе. При замачивании белья температура воды не должна превышать 40 градусов, в момент стирки температуру выбирать исходя из степени загрязнения белья, полоскание осуществлять при наиболее минимальной температуре.

Поэтому при подключении к горячей воде взвесьте все за и против.

Как правильно подключить стиральную машинку к электросети?

Поскольку речь идет о постоянном контакте устройства с водой, лучше всего вызвать для этих целей специалиста. Но если вы уверены в своих силах, можно сделать это самостоятельно.

При этом нужно учитывать следующие условия:

• Установка стиральной машины должна быть возле трехпроводной электрической розетки.
• В щитке должна устанавливаться заземляющая шина, провод надежно заизолировать.
• При необходимости использовать только удлинитель с заземлением.
• Для заземляющего электрокабеля используйте провод сечением более 3 мм.

Как видим, зная, все этапы и правила, установка стиральной машины – процесс несложный.

Установка стиральной машинки автомат по уровню

Чтобы новая стиральная машина работала долго и безупречно, для этого необходимо установить её строго по уровню. Сначала устанавливаем стиральную машинку автомат на подготовленное место, затем берём небольшой уровень и добиваемся идеального расположения стиралки в линии горизонта. Снизу под стиральной машиной имеются опорные ножки. Потихоньку подкручивая их можно добиться необходимой горизонтальности. В современных стиральных машинах автомат, такие ножки имеются только спереди, задние ножки не регулируются, поэтому весь процесс нивелирования происходит только за счёт передних ножек.

Не рекомендуется подлаживать под стиральную машину кусочки линолеума или брусочки – это может привести к излишней вибрации. Для установки стиралки идеально подойдёт бетонный пол. Отрегулированные опорные ножки важно зафиксировать в необходимом положении – для этого каждая опорная ножка оснащена контргайкой. Если не зафиксировать контргайку, то при каждой стирке ножки будут развинчиваться, вследствие чего собьётся уровень стиральной машинки, и понадобится повторная установка стиральной машины своими руками.

Установка стиральной машины под раковину и столешницу

В более современном дизайне обустройства комнат широкое распространение обрела установка стиральной машины под раковину в ванной комнате. Это не только красиво выглядит, но и обеспечивает экономию пространства.

На рисунке изображена схема правильной установки под раковину.

Для такого обустройства ванны необходимо:

• выбирать специальную машину под раковину-кувшинку с габаритами 60 х 30 см;
• раковину подобрать размером 60 х 60 см;
• раковину установить так, чтобы она немного выступала над машинкой, так не будет проливаться вода на технику;
• сливная труба от раковины должна проходить позади машинки, а не над ней.

Для экономии средств можно покупать сразу в комплекте машинку и раковину.

На кухне стиральную машину можно спрятать под столешницу или же поставить в шкаф, где ее совсем не будет видно. Если на кухне места очень мало, то устанавливаются машинки с вертикальной загрузкой, ведь ее ширина всего 40 см.

Если свободного места достаточно, то под столешницу устанавливаются машинки с горизонтальной загрузкой белья.
Выполняя все инструкции и придерживаясь советов, вы будете знать, как подключить стиральную машину самостоятельно без особых проблем.

Смотрите также:

tehrevizor.ru

подключение своими руками, видео инструкция

Стремительно вошли в нашу жизнь стиральные машинки-автоматы, вытеснив полностью старые модели. Новая бытовая техника не только стирает, отжимает и высушивает, но и экономит силы и время. Однако после ее приобретения встает вопрос, как подключить стиральную машину правильно, чтобы она не потеряла свою герметичность, не «прыгала» и не поломалась?

Куда и как установить стиральную машину

После покупки и доставки домой новой техники ее следует распаковать и выбрать удобное место для ее установки.

1. В первую очередь со стиральной машины снимаются все упаковочные материалы. При этом следует знать, что упаковку желательно хранить в течение всего гарантийного срока. Это позволит вернуть или обменять технику в случае ее брака или поломки не по вине потребителя.
2. При распаковке машины вместе с пластиковыми распорками удаляются транспортировочные болты, которые были нужны для сохранения целостности механизма барабана при перевозке. Болты, которые находятся в задней стенке техники, расслабляются, поднимаются вместе с пластиковой распоркой и все вынимается.
3. В комплекте с техникой должны идти декоративные заглушки из пластика, которые следует установить в пустое отверстие.
4. Обязательно нужно проверить загрузочный люк машинки. В некоторых моделях там могут встречаться стопорные элементы.

Стиральная машинка готова к установке, осталось подобрать для нее удобное место.

Где лучше установить новую технику

Для машинки-автомата главным условием подключения является наличие возможности слива в канализацию, подачи воды и линии электропитания. Поэтому чаще всего такая техника устанавливается в совмещенном санузле или ванной комнате.

• Если площадь ванной комнаты не позволяет, то стиральную машину вполне можно разместить на кухне, установив ее отдельно или во встраиваемую кухонную мебель. Минусом такого размещения является то, что там, где лежат продукты питания и готовится еда, приходится возиться с грязным бельем и применять стиральные порошки.
• Установить технику можно и в коридоре. Однако для этого нужны слишком длинные шланги подачи воды и слива канализации.
• Поверхность пола для установки стиральной машины должна быть максимально устойчивой и ровной по горизонтали. На полу, выполненном из дерева, следует выбрать самое прочное и ровное место, а лучше всего из листа ДСП сделать платформу.
• На скользкую поверхность кафеля, ламината или линолеума рекомендуется положить резиновый коврик.

Подключение стиральной машины своими руками

Перед установкой необходимо подготовить сантехнические и слесарные инструменты:

• шуруповерт;
• плоскую отвертку;
• плоскогубцы;
• разводной ключ;
• электродрель;
• обжимную муфту, проводной кран или фитинг;
• шаровой кран.

Способы подключения машинки к водопроводу подключать

Если затруднен доступ к смесителю.

Чаще всего водопровод прокладывается пластмассовыми или металлическими трубами, имеющие диаметр пятнадцать миллиметров.

• Для подключения своими руками понадобится обжимная муфта, состоящая из двух половин с четырьмя стягивающими винтами. На муфте с диаметром в пятнадцать миллиметров должен имеется резьбовой отвод, который будет перекрывать воду, подаваемую к стиральной машине.
• Отдельный кран на технику должен быть установлен так, чтобы его в нужный момент удобно было отключить.
• Труба с холодной водой очищается от грязи и обжимается муфтой. При этом четыре винта закручиваются практически до полной затяжки.
• В помещении перекрывается холодная вода и через муфту электродрелью сверлится отверстие в трубе.
• В обжимную муфту вкручивается шаровой кран, который герметизируется льном или специальной лентой.
• С установленным краном стиральная машина соединяется гибким заборным шлангом, который идет в комплекте с любой стиральной машиной. Обычно его длина составляет полтора метра. Если этого недостаточно, то в любом магазине сантехники можно приобрести шланг необходимой длины.

Если техника устанавливается недалеко от смесителя, соединенного с водопроводными трубами гибкими армированными шлангами.

При таком способе подключения используется тройник (проходной кран).

• Тройник устанавливается в разрыв водопровода и гибкого шланга.
• Резьбовые соединения герметизируются льном или лентой.

На прохождение воды к смесителю проходной кран влиять не будет. Перекрывать он будет только воду для машинки.

Если водопровод проведен металлопластиковыми трубами.

• В этом случае используется фитинг (специальный тройник).
• В удобном месте металлопластиковая труба разрезается.
• В разрыв вставляется фитинг, который имеет специальный отвод для шарового крана.

Во время выполнения работ необходимо следить, чтобы наливной шланг не перекручивался и не перегибался.

Обеспечиваем слив воды в канализацию

К подключению к канализации следует отнестись серьезно. При плохом соединении, пульсирующий во время слива шланг может сорваться и послужить протечкой воды. Существует два варианта подключения: стационарный и временный.

Временный способ подключения означает фиксацию сливного шланга к бортам умывальника, ванной или унитаза.

Стационарный вариант – это подключение техники к канализации.

• В инструкции по эксплуатации указывается допустимое значение длины сливного шланга. Поэтому самостоятельно удлинять его не рекомендуется. В противном случае увеличится нагрузка на помпу, что может привести к ее преждевременной поломке.
• При подключении к канализации своими руками желательно применять специальные сифоны. Они будут препятствовать попаданию в стиральную машину нечистот и неприятных запахов.
• При отсутствии сифона сливной шланг следует расположить так, чтобы между соединяемыми компонентами образовался воздушный зазор. При этом минимальное расстояние от пола до точки перегиба должно составлять менее полуметра.

Напрямую к системе канализации слив подключать не следует. В этом случае из-за герметичности соединения создается «сифонный» эффект и машина будет производить одновременно закачку воды и ее слив. Кроме этого, будет распространяться неприятный запах.

Как подключить стиральную машину своими руками к электричеству

Для безопасной работы техники необходимо подвести от распределительного щитка нулевую шину.

• Розетка для подключения устанавливается трехпроводная.
• Кабель для заземления должен иметь сечение более трех миллиметров и быть изолированным.
• Специальный отдельный трехжильный кабель протягивается непосредственно от электросчетчика, в котором для этого монтируется отдельный автомат.
• Если кабель протягивается после капитального ремонта, то спрятать его можно в специальный пластиковый короб.
• Альтернативным вариантом является использование двухпроводной сети и специального приспособления, которое отключает напряжение при касании металлических частей техники и оголенных проводов. Называется такое приспособление – УЗО (устройство для защитного отключения переносного тока).

Пробное включение стиральной машины

Стиральная машина установлена и подключена, теперь необходимо убедиться, что своими руками все сделано правильно.

• Проверяется ровность установки техники и, если она качается, то подкручиваются ножки.
• Стиральная машина подключается к розетке и на шланге открываются шаровые краны.
• По инструкции выбирается режим и машина включается.
• Первый запуск рекомендуется производить без белья.
• Во время всей пробной стирки необходимо следить за водопроводным и сливным шлангом.
• Во время работы стиральной машины не должно быть протечек и каких-либо посторонних звуков.

После удачно выполненного пробного запуска техника считается пригодной к повседневному использованию.

При правильной самостоятельной установке и последующей эксплуатации стиральная машина будет безотказно работать в течение длительного времени.

vanna.guru
