31.08.2019

Более двух веков назад человек создал электрическое освещение, схема работы которого практически не изменилась. Как и прежде, необходимы лампы, провода, источник питания и прибор для включения/выключения света. В большинстве помещений используются выключатели с одной или двумя клавишами. Но поговорим о более совершенной электротехнической фурнитуре и разберемся, как выполнить подключение тройного выключателя с розеткой своими руками.

Придя в магазин электротоваров, можно столкнуться с первой задачей – выбором нужного устройства. Важно, чтобы электроприборы были надежны и безопасны, поскольку от этого зависит здоровье людей. В домашней сети достаточно большое напряжение и сила тока, поэтому покупать некачественную продукцию не рекомендуется. Обратившись за советом консультанта, можно услышать привычные рекомендации. Скорее всего, вам посоветуют тройные выключатели Legrand, Schneider Electric, JUNG, IEK, ABB и ряд не менее известных марок.

Производители с мировым именем предлагают сертифицированную фурнитуру, которая имеет следующие плюсы:

• надежность;
• качественная сборка;
• массивные клеммы и контакты;
• прочный корпус из негорючих материалов;
• интересный дизайн.

Сейчас можно купить тройной выключатель почти в каждом хозяйственном магазине. При этом есть риск нарваться на подделку и получить товар низкого качества. Приобретать электротовары лучше у официальных дистрибьюторов в профильных магазинах.

Тройной выключатель с розеткой в одном корпусе – универсальное решение, которое подходит в следующих случаях:

1. Управление освещением в нескольких комнатах. Обычно это ванная, санузел и кухня либо коридор. Подобные выключатели используют в складских помещениях, гаражах, мастерских, где не требуется освещение всех комнат одновременно.
2. Включение отдельных осветительных приборов в пределах одной комнаты. Потолочные люстры часто имеют три и более патрона, но нам не всегда необходимо такое количество света. Управляя каждой лампой отдельно, можно создать нужную освещенность и сэкономить электроэнергию. Второй вариант позволяет управлять несколькими осветительными приборами, например, люстрой, бра и светодиодной декоративной подсветкой.

Видеть розетку рядом с выключателем немного непривычно. Тем не менее, такое решение удобно и эффективно. Многие сталкивались с нехваткой электрических точек для подключения бытовых приборов. Штробить стену для дополнительной розетки не всегда есть смысл, кроме того, после этого потребуется косметический ремонт. Решить подобную проблему позволит тройной выключатель Шнайдер Электрик, совмещенный с гнездом на 220 В.

Стоит сказать еще пару слов о выборе нужной фурнитуры. Кроме бренда и дизайна модели, необходимо учесть ряд параметров:

1. Тип монтажа. Существует два варианта: внешний и внутренний. В первом случае корпус выключателя спрятан в стене. Установка более трудоемкая, но компенсируется дизайном. Этот вариант хорошо подходит для жилых комнат. Накладные устройства крепятся к стене с помощью дюбелей и саморезов. К недостаткам относится громоздкий корпус, поэтому такую фурнитуру обычно используют в кладовках, гаражах, мастерских и служебных помещениях.
2. Степень пыле-, влагозащиты. По международной классификации этот показатель имеет маркировку IP с двумя цифрами. Первая цифра показывает степень защищенности от пыли, а вторая — от влаги. Чем выше этот показатель, тем лучше. Такие модели можно использовать в ванной комнате, придерживаясь правил устройства электроустановок (ПУЭ).

Схема подключения

Многие сталкивались с подключением розеток и одинарных выключателей, в нашем случае работа практически ничем не отличается ни по сложности, ни по затраченному времени. Схема подключения трехклавишного выключателя на три лампочки проста, но перед началом работ нужно решить несколько вопросов. В первую очередь проверяем, обесточена ли сеть. Для этого необходимо опустить рубильник автомата в нижнее положение.

Для дополнительной уверенности воспользуемся индикаторной отверткой или мультиметром. В первом случае необходимо прикоснуться краем «индикатора» к каждому из контактов провода, лампочка не должна гореть. Если у вас под рукой оказался тестер, включаем режим измерения переменного тока и попарно проверяем каждую жилу.

Чтобы правильно подсоединить провода, необходимо определить фазу, «ноль» и заземление. К слову о заземлении, на выключателях этот контакт используется нечасто, поэтому нас интересуют только первые два. Наиболее простой способ идентификации нужных параметров – цветовая маркировка (может различаться в зависимости от типа провода и его производителя):

• фаза – коричневый, черный, серый;
• «ноль» – синий, голубой;
• заземление – желто-зеленый.

Если по каким-то причинам на питающий провод не нанесена цветовая маркировка, можно воспользоваться мультиметром либо индикаторной отверткой.

Как мы уже выяснили, существуют модификации выключателей с розеткой, совмещенные в один блок. Далее рассмотрим схемы подключения для устройств двух типов.

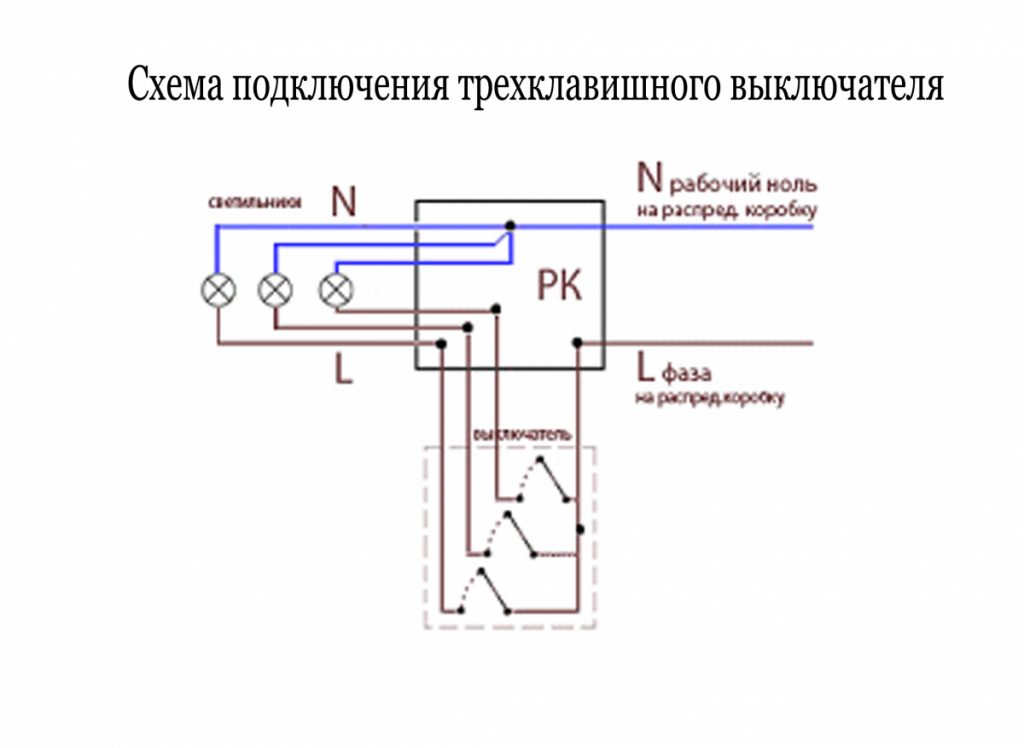

Тройной выключатель

В качестве примера будем рассматривать схему управления тремя осветительными приборами или просто тремя лампочками. При монтаже электрических сетей принято размыкать фазу. Т. е. «нулевой» провод для всех лампочек общий. Он заходит в распределительную коробку, и оттуда выходит 3 кабеля на каждый источник света.

Чтобы контакт при скрутке проводов был лучше, рекомендуется использовать обжимную гильзу. При ее отсутствии электрики советуют распустить медные жилы каждого провода и плотно переплести их между собой.

Фазный провод не разделяется и сразу из распредкоробки идет к выключателю, который сам служит разветвителем. Большинство производителей на обратной стороне фурнитуры наносят интуитивно понятную схему подключения. Обычно в нижней части находится клемма, куда подводится основное питание. На верхней части мы можем увидеть три выхода на соответствующие источники освещения. Из этих клемм выходят одножильные провода, если осветительные приборы находятся в разных частях комнаты или в отдельных помещениях. Если вы подключаете люстру с тремя и более лампами, можно использовать трехжильный проводник.

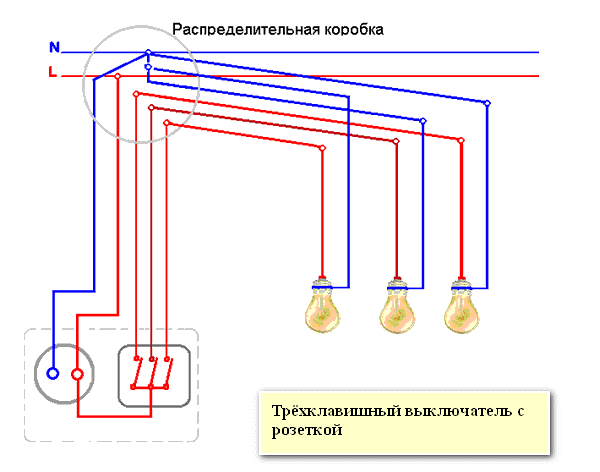

Тройной выключатель с розеткой

Теперь рассмотрим, как выглядит схема подключения тройного выключателя с розеткой. В этом случае нам необходимо не только управлять освещением в квартире, но и обеспечивать питанием розетку. В распределительной коробке следует разделить «нулевой» провод на все осветительные приборы. При наличии розетки из коробки необходима еще одна линия «ноль», которую вместе с фазой необходимо подсоединить к электрической точке.

Многие домашние электроприборы имеют высокое энергопотребление. Поэтому желательно использовать медный проводник с сечением 2,5 мм2.

Теперь необходимо сделать небольшую перемычку, которая соединит фазы розетки и выключателя. Поскольку они находятся в одном корпусе, длина перемычки должна быть небольшой, чтобы не мешала при монтаже фурнитуры.

Далее, чтобы подключить тройной выключатель с розеткой, выводим от каждой клеммы отдельную медную жилу ко всем трем осветительным приборам.

Установка тройного выключателя

Монтаж электрических точек потребует определенных навыков и ряда инструментов. Это работа несложная, справится с ней даже мастер-новичок. Прежде чем приступать к изучению порядка дальнейших действий, необходимо подготовить инструменты. Нам понадобится:

• отвертка-индикатор или мультиметр;
• крестовая отвертка;
• канцелярский нож;
• перфоратор или дрель с ударным механизмом;
• коронка по бетону или гипсокартону;
• зубило и молоток;
• рулетка и карандаш.

Список инструментов зависит от количества работ. Если отверстия под выключатель уже есть, то обойтись можно только отверткой и индикатором напряжения.

Корпус электрической фурнитуры может предполагать установку на стену или в подрозетник. Рассмотрим оба варианта.

Внешний монтаж

Наименее трудозатратный вариант монтажа – на поверхность стены. В этом случае план действий следующий:

1. С помощью рулетки и карандаша наносим разметку на стену, где преполагаем установить устройство. По европейскому стандарту высота от пола дожна быть 90 см, союзный стандарт предполагает монтаж на высоте 160 см. Выключатели для ванной комнаты, санузла, кладовки обычно размещают снаружи этих комнат, во всех остальных случаях — внутри.
2. Прокладку кабеля выполняем с помощью кабель канала или гибкой гофры. Это обеспечивает защиту от механических повреждений и придает более аккуратный вид проводке.
3. Крепление корпуса выключателя осуществляем с помощью дюбелей и саморезов. Их тип зависит от материала стены: для бетонных, гипсокартонных и деревянных перекрытий они различаются.
4. Если стена из гипсокартона или кирпича, заранее делем отверстия в соответствии с разметкой. Устанавливаем дюбели нужного типа и крепим нижнюю часть корпуса с помощью саморезов или дюбель-гвоздей.
5. Соединяем провода с клеммами по схемам, которые мы привели ранее. После подключения проверяем правильность с помощью мультиметра или индикаторной отвертки.
6. Устанавливаем внешнюю часть корпуса.

Внутренний монтаж

Такой тип монтажа потребует значительно больших усилий. Кроме того, при работе с бетонными или кирпичными стенами образуется много пыли. Важно обезопасить органы дыхания и глаза, для этого заранее необходимо купить респиратор и защитные очки. Мебель и бытовую технику желательно накрыть пленкой. Она продается практически в каждом хозяйственном или строительном магазине, с ее поиском проблем не возникнет.

Монтаж электрофурнитуры в стену состоит из следующих этапов:

1. Разметка стены, где будет проложен кабель и вмонтирован выключатель. Стоит отметить, что электрические провода запрещено размещать под углом, они должны проходить строго вертикально и горизонтально.
2. С помощью перфоратора проделываем штробу. Ее глубина и ширина должна соответствовать толщине кабеля.
3. Заменив насадку для штробления на коронку, проделываем отверстие для подрозетника (стакана). Здесь необходимо использовать коронку в зависимости от типа стены. Для кирпичной и бетонной используется алмазная насадка. Если проделать отверстие идеальной формы не получилось, используете зубило и молоток до тех пор, пока подрозетник не займет свое место.
4. Фиксация пластикового стакана осуществляется с помощью алебастра, гипсовой штукатурки, пескобетона или других строительных смесей. Нанесите немного раствора на заднюю стенку отверстия, вставьте подрозетник и замажьте оставшиеся щели. Не делайте раствор слишком жидким, поскольку это увеличит время высыхания, а также часть его может стекать по стене.

Для гипсокартона придется купить стакан другого типа. На нем с боков расположены пластиковые «лапы», которые его надежно зафиксируют в проделанном отверстии.

1. В отверстия стакана заводим все провода, затем подключаем их в соответствии с рассмотренными ранее схемами. После этого проверяем правильность подключения с помощью отвертки-индикатора или мультиметра.
2. Аккуратно вставляем корпус выключателя в его нишу и фиксируем с помощью крестовой отвертки. После этого остается установить клавиши. Устройство готово к эксплуатации.

Как видно, нет ничего сложного при самостоятельном выборе, монтаже и подключении электротехнического оборудования. Важно соблюдать технику безопасности, выполнять работу качественно и проверять правильность подключения.
