Подключение выключатель одноклавишный – Как подключить выключатель с одной клавишей: схемы как подсоединить

Какой вам нужен выключатель (по типу проводки)?

Электропроводка может быть открытой (наружной) или скрытой. В зависимости от этого используются разные типы переключателей, они отличаются своей конструкцией и способом установки.

Открытая электропроводка чаще всего используется в домах с деревянными стенами. Но не обязательно, возможно её применение и в каменно-бетонных домах и квартирах. Дополнительно её «прячут» в гофрированный шланг или в пластиковый кабель-канал. Название «скрытая проводка» говорит само за себя. Её укладывают в толщу стен и потолка.

В первом случае сначала на поверхность стены устанавливается деревянная пластинка, и к ней уже крепится устройство. Во втором переключатель встраивается во вмонтированный в стену пластиковый или металлический подрозетник.

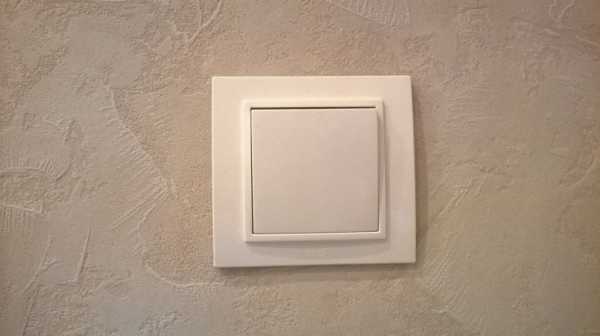

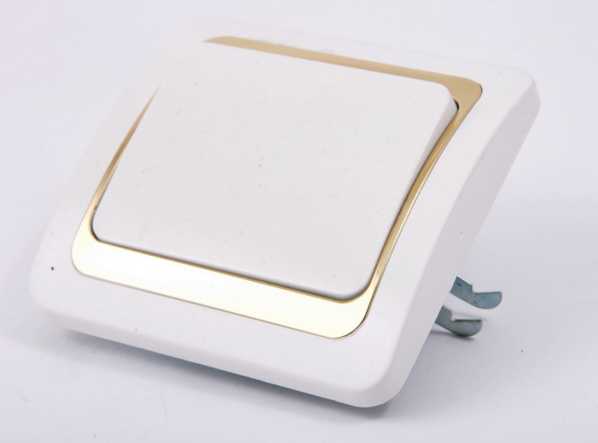

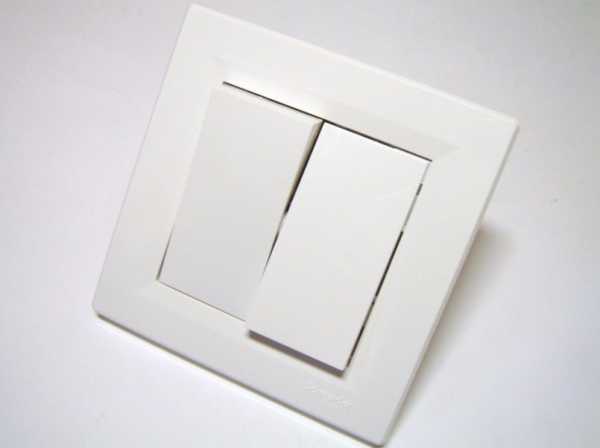

Фото одноклавишных выключателей для открытой и скрытой проводки представлены в нашей галерее. В данной статье мы исходим из того, что в вашем доме или квартире проводка уже проведена, и вам осталось только подключить электрофурнитуру.

Технические характеристики

Стандартные характеристики бытового переключателя: он должен быть рассчитан на напряжение 220 вольт (В) и силу тока 10 ампер (А).

Сосчитайте количество проводов

Если в открытой или скрытой проводке два провода, — она рассчитана только на одноклавишный выключатель. Если три – к ней можно подключить и двухклавишный, что может дать вам дополнительный комфорт (приглушённый свет) и экономию энергии.  Естественно, к двухклавишному переключателю полагается и люстра как минимум с двумя рожками. Соответственно, при этом используются разные схемы подключения выключателей.

В том случае, когда вы делаете ремонт в новостройке, вся проводка открыта. Если же вы собрались заменить старый выключатель, перед тем, как идти в магазин, снимите его и посчитайте провода.

Даже если вы решите поставить на его место новый одноклавишный, в случае наличия трёх проводов лучше будет подобрать модель коммутатора, которая позволит совместить два выхода в один. Иначе придётся скручивать провода, а это неудобно и ненадёжно. Либо оставлять один провод, ведущий к лампе/люстре, не подключённым. В любом случае, у вас будут неудобства там, где их вполне можно избежать.

Посоветуйтесь с продавцом

Это достаточно важный момент. Несмотря на то, что в магазинах, торгующих электрической фурнитурой, работают разные по уровню компетентности продавцы, обычно их квалификации всё-таки выше, чем у среднего покупателя. И у них можно получить сведения, которые потом очень пригодятся, если вы будете производить подключение выключателя своими руками.

Во-первых, постарайтесь разобраться с вышеупомянутой «проблемой трёх проводов», если она существует.

Во-вторых, узнайте у консультанта, как коммутировать провода к выключателю. Сейчас существуют три основных способа. Старый, когда провод прижимается специальной клеммой. Средне-старый, когда он вставляется в отверстие, а затем нужно закрутить шуруп, который прижмёт провод к контакту.

И новый, при котором провод просто вставляется в отверстие и достать его оттуда назад уже практически невозможно. Этот новый способ несколько лет назад перекочевал из сегмента премиум в изделия среднего и эконом класса. Он «на ура!» применяется профессионалами, поскольку экономит массу времени. Но не очень подходит для новичка, которому, возможно, придётся пару раз перекоммутировать выключатель для достижения идеального результата.

В-третьих, узнайте у продавца, где у данной модели выключателя фаза, где ноль. И, на всякий случай, где верх, а где низ.

Странно, но многие производители весьма посредственно и не очень понятно для непрофессионалов маркируют свои изделия. У части изделий используется буква L или цифра 1 для входа и цифра 3 или стрелка для выхода. А у некоторых, даже при корректно установленном выключателе название фирмы располагается «вниз головой».

Из-за этого даже у профессиональных электриков дома есть выключатели, установленные наоборот. Для того чтобы включить свет, клавишу нужно не нажать, а опустить. Это заметки из реальной жизни.

Необходимые инструменты

• Выключатель
• Отвёртки фигурная и плоская. Разные производители используют шурупы под разные типы отвёрток. Но даже если центральный шуруп, крепящий крышку выключателя к корпусу фигурный, не исключено, что закручивать винты, поднимающие «лапки» вам будет удобнее плоской отвёрткой.
• Острый нож (для удаления изоляции).
• Индикаторная отвёртка

Порядок работы

В этой инструкции мы постараемся объединить общий порядок работ по установке одноклавишного выключателя, как для наружной, так и скрытой проводки.

Вам придётся иметь дело всего с двумя проводами. Один из них – «фаза», второй – «ноль». При соединении с фазой в индикаторной отвёртке зажигается лампочка, при контакте с нолём – нет.

• Отключить электричество на распределительном щите или другим способом обесточить электросеть.
• При необходимости следует ножом зачистить провода. Если у выключателя они присоединяются болтами, нужно освободить от изоляции 1 сантиметр провода. Если самозажимные соединения – то всего 0,5 см.
• Снять клавишу. Можно руками или тонкой отвёрткой (подойдёт индикаторная).
• Снять защитную рамку, которая монтируется к корпусу или шурупами, или защёлками.
• Установить подложку и прикрепить к ней выключатель (для наружной проводки).

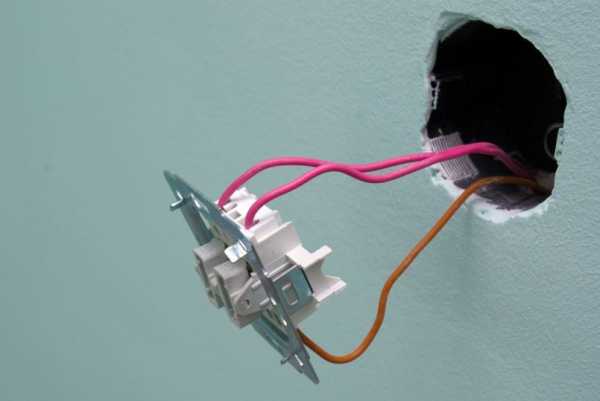

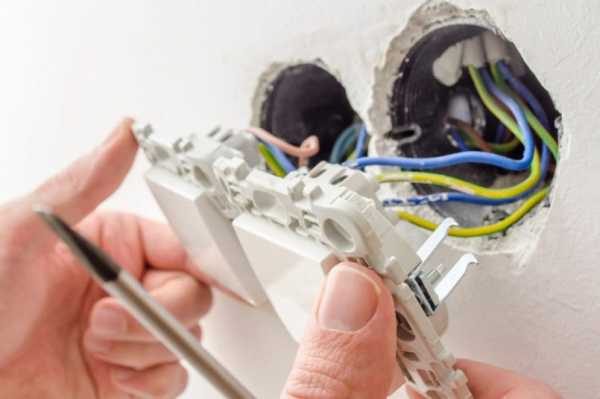

• Подсоединить зачищенные концы проводов к контактам выключателя. При завинчивании шурупов нужно не пережать, чтобы не повредить провод.

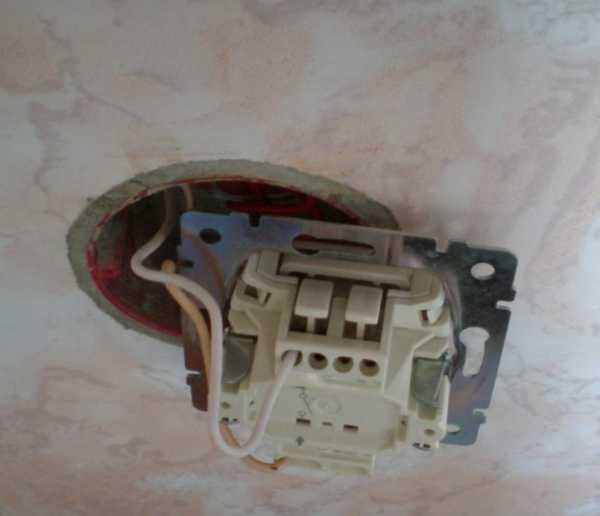

• Установить корпус в подрозетник и отвёрткой поднять фиксирующие «лапки». Здесь нужно добиться максимального контакта, но не сорвать головки шурупов.
• Поставить на место рамку, затем руками присоединить клавишу.
• Включить автоматы на распределительном щите и проверить работу.

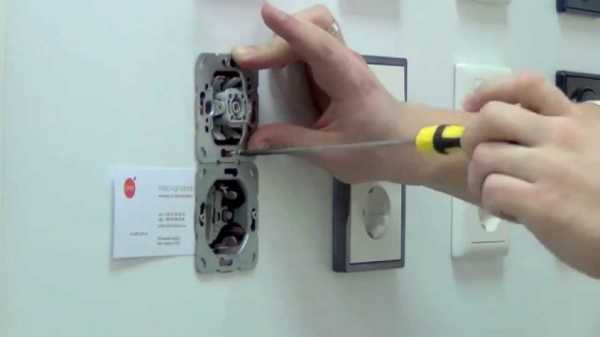

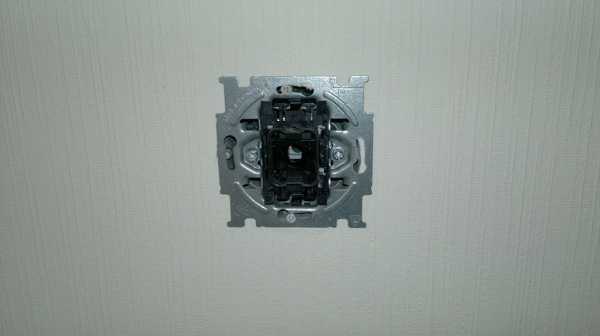

Фото установки одноклавишного выключателя

Подключение выключателя света с одной клавишей

Выключатели появились в тот же момент, когда человек придумал освещать помещения, в которых он находится. Несмотря на огромное разнообразие их видов, дизайна, размеров и «наворотов», они выполняют две главные задачи – включают и выключают свет. Основана эта работа на простом принципе, который будет рассмотрен в данной статье.

На нем основана и инструкция по установке своими руками освещения – от выключателя до лампочки. Выключатель может управлять любым видом освещения и любым его количеством, главное – разобраться с принципом его работы и учесть все технические нюансы, чтобы правильно выполнить монтаж освещения в квартире и соединить все воедино, не прибегая к помощи электрика.

Какие они бывают?

• Классический и самый распространенный вариант – обычный одноклавишный выключатель света. Он предназначен для управления одной группой осветительных элементов – люстрой, светильником или ночником. Устанавливается там, где актуально именно такое управление. Плюсы – простая установка одноклавишного выключателя, невысокая цена. Минусы – невозможность подсоединить несколько независимых друг от друга групп осветительных приборов на выключатель света с одной клавишей. Схема одноклавишного выключателя будет представлена далее.

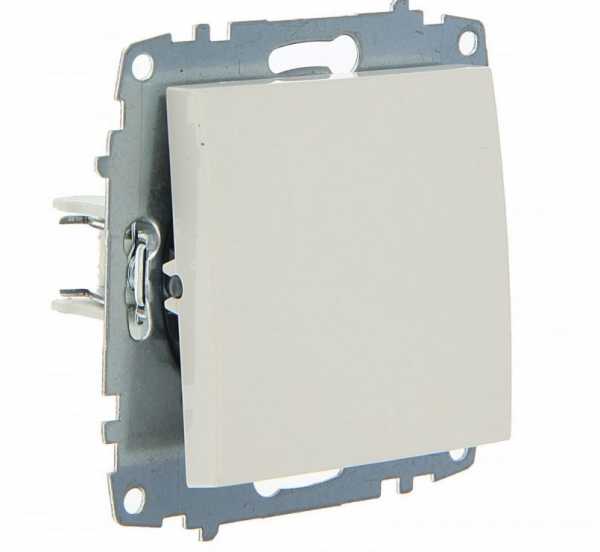

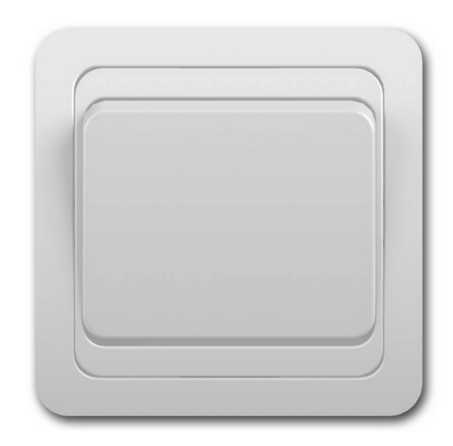

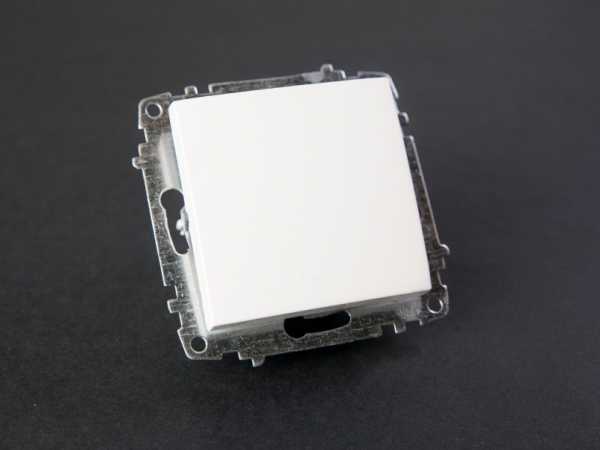

Стандартный одноклавишный механизм

• Более продвинутый вариант – две кнопки. Он дает сравнительно большую свободу в организации и планировании осветительной системы помещений. Сюда можно подключить уже две группы лампочек. Обычно такая схема используется для разграничения основного и дополнительного освещения в гостиных и кухнях. Одна кнопка включает основной свет, а вторая – дополнительное освещение над рабочими зонами. Такой вариант гораздо экономнее и аккуратнее, чем расположение двух однокнопочных вариантов рядом.

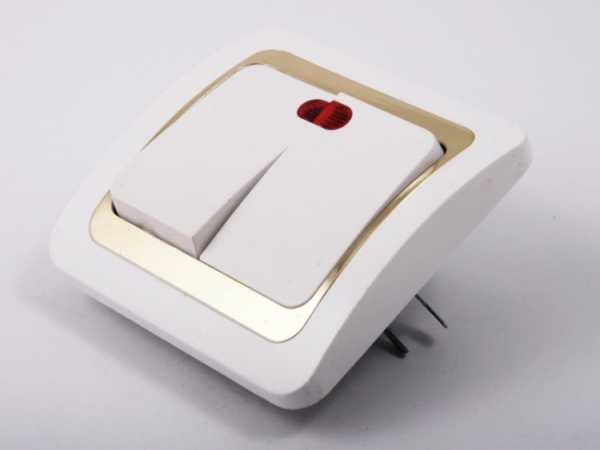

Двухкнопочный вариант

• Очень редко встречающийся, но все же находящий применение в быту вариант выключателя лампочки – с тремя кнопками. Он опять-таки используется для разграничения разных световых приборов по проводам. Нашел применение в спальнях и гостиных, где обычно устанавливаются огромные люстры с несколькими уровнями лампочек. Иногда используется для организации уличного освещения – протянув провода, с одного выключателя можно включать свет в разных местах. Выглядит очень компактно и аккуратно, имеет только два минуса: он дороже предыдущих аналогов, и клавиши на нем сравнительно тоненькие – можно промазывать, включая не тот свет. Схема подключения лампы очень простая даже у него.

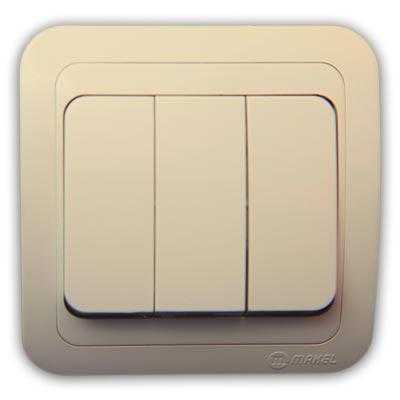

Модель с тремя кнопками

• Помимо включения и выключения света они также могут регулировать яркость освещения. Устройство такого механизма более сложное, и такая возможность актуальна только для светодиодов, где яркость кристаллов зависит от силы тока, проходящего через них. Такие модели называются «диммеры», они выполнены в виде регуляторов различного вида. В выключенном состоянии ток через них не проходит, световые приборы не светят. При постепенном повороте регулятора диммер начинает пропускать большее количество тока вплоть до максимума. Это будет работать только со светодиодами (даже не со всеми лампочками, обычно такая фишка подходит для светодиодных лент). Старайтесь не запитывать через диммер лампы накаливания и люминесцентные варианты – это может привести к их повреждению и сгоранию.

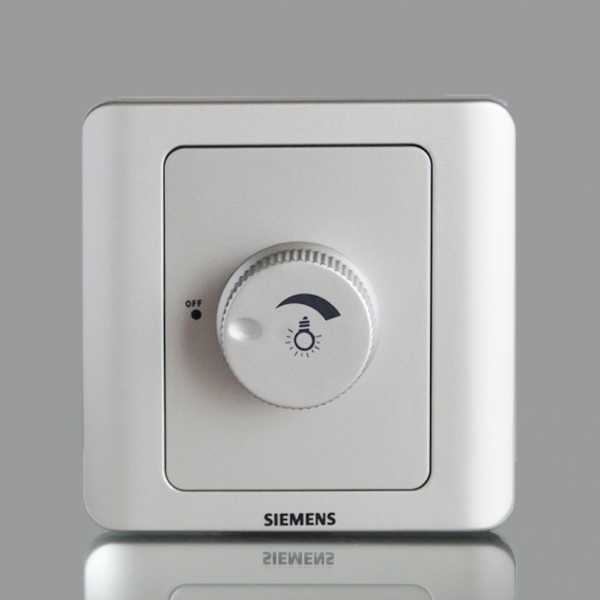

Регулятор подачи силы тока для разной яркости освещения

• Одним из вариантов реализации работы является добавление маленького осветительного элемента к кнопке. Он загорается в выключенном положении, сообщая человеку в темноте, где находится выключатель света. Очень полезная вещь в больших или же, наоборот, тесных помещениях. Однако с выключателем такого типа связана очень популярная проблема, с которой сталкиваются владельцы люминесцентных и светодиодных лампочек – моргание в выключенном состоянии. Проблема эта решается настолько просто, что это совершенно не повод отказываться от такой удобной вещи. Причем маленькие лампочки устанавливаются абсолютно на всех вышеописанных типах, ограничений нет никаких.

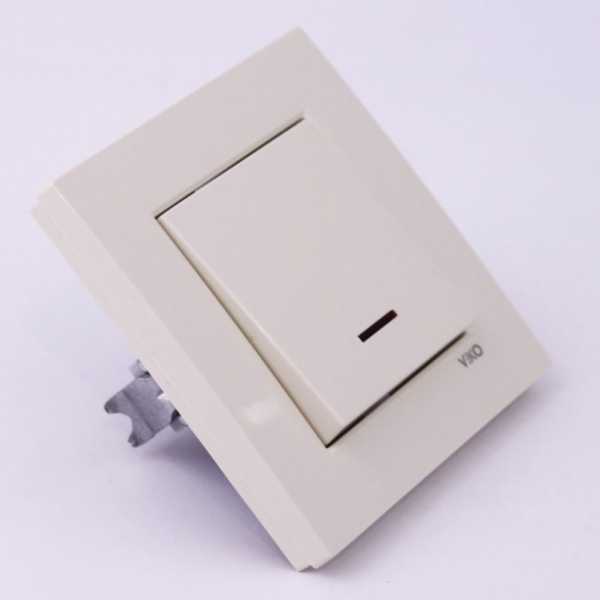

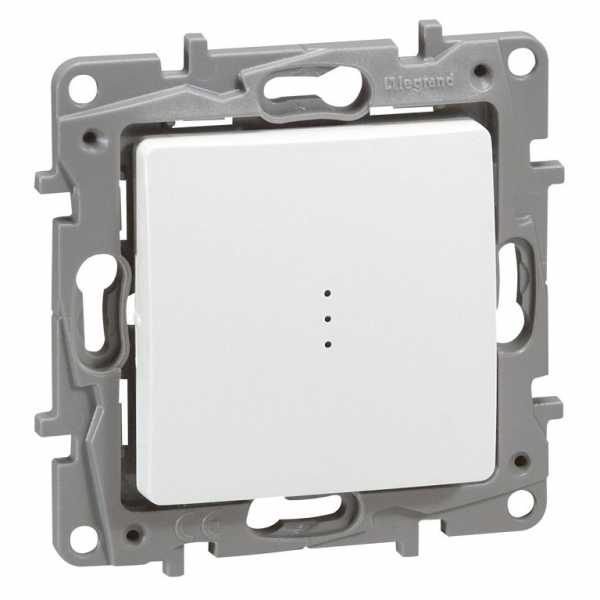

Выключатель с индикатором местоположения в темноте

• Завершим классификацию упоминанием о том, что исполнение моделей на современном рынке такое разнообразное, что их можно подобрать буквально под любой дизайн, цвет и назначение. Несмотря на то, что они будут казаться совершенно разными, принцип работы у них един – о нем мы поговорим далее.

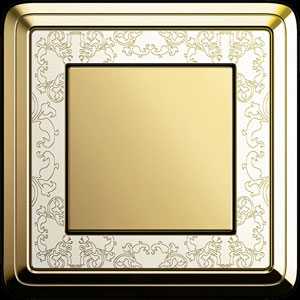

Пример дизайнерского оформления одно- и двухкнопочного выключателя

Принцип работы

Почему светит лампочка? Потому что на нее подается электричество. Не светит она потому, что электричество не подается. Именно этим и занимается выключатель – он механически разрывает цепь с лампочкой, по которой к ней движется ток из общей сети. Чтобы понять, как он делает это, нужно заглянуть внутрь.

Разобранный двухклавишный выключатель

Видим, что белые кнопки, на которые мы нажимаем при повседневном пользовании, являются лишь декоративными элементами. Они на специальные клипсы крепятся в корпусе и приводят в движение керамические ходунки, которые и управляют электрической цепью. Работа такого механизма и то, как подключить одноклавишный выключатель, будут наглядно показаны далее в статье.

В выключенном состоянии он разрывает фазу, как следствие – лампочки не светят. Земля и ноль у светильников, грубо говоря, общие, идут они, минуя выключатель. Фазу придется запитать к каждой кнопке отдельно для разграничения цепей.

Как самостоятельно подключить?

Все виды подключаются абсолютно одинаково, отличаются лишь количеством проводов, которое напрямую зависит от клавиш в выключателе.

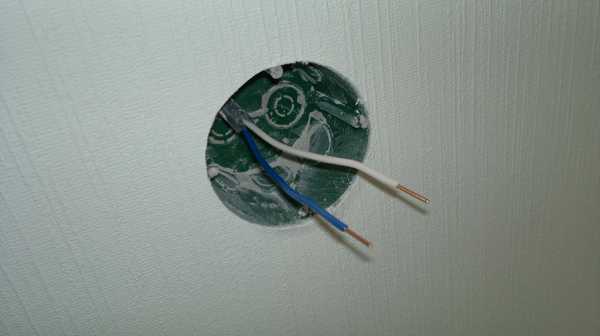

Как правильно подключить выключатель света? Простая инструкция будет представлена с тем расчетом, что под выключатель уже проложен силовой кабель, и он торчит из стенки в том месте, где будем его ставить. Обязательно соблюдайте технику безопасности при работе с электричеством – обесточьте всю систему с помощью общего рубильника, тщательно изолируйте все соединения, надежно затягивайте контакты. Начнем с того, как сделать подключение одноклавишного выключателя.

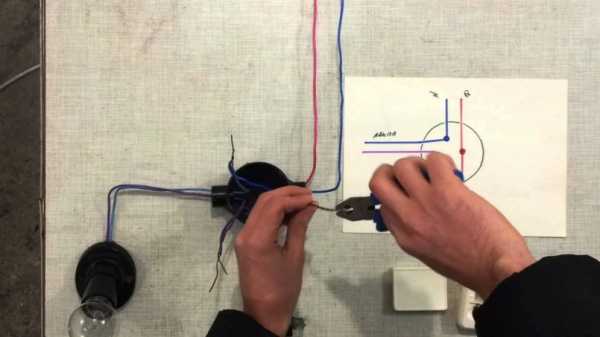

• Как подключить выключатель света? Его подключить проще всего. Для этого необходимо всего три провода – земля, ноль, фаза. Подключение светильника будет выполняться через распределительную коробку, сквозь которую напрямую проводится земля и рабочий ноль, подключаясь к лампочкам. Рабочая фаза – провод, который дает электрическую нагрузку, сперва заводится в распределительную коробку, после чего подключается к выключателю. Из него провод возвращается в коробку и напрямую подключается к лампочке. Таким образом, в выключенном состоянии к светильнику будут подключены только ноль и земля, а фаза на лампочке будет разорвана на контактах выключателя. Контакт соединяется при включении, по фазе подается нагрузка, лампочка загорается. Ниже представлена схема подключения одноклавишного выключателя.

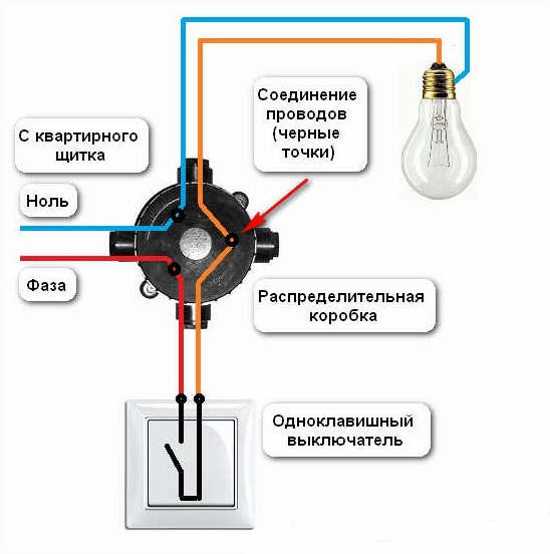

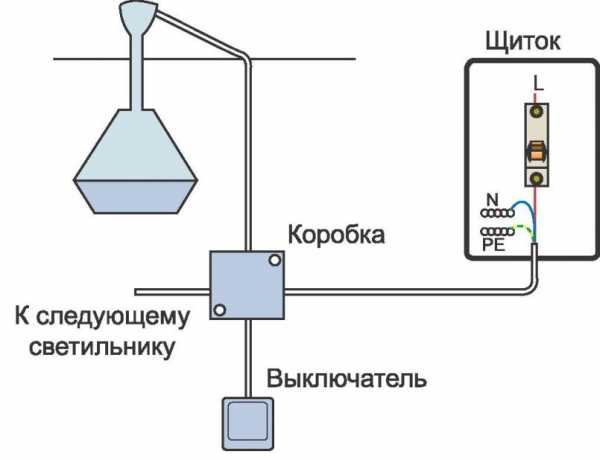

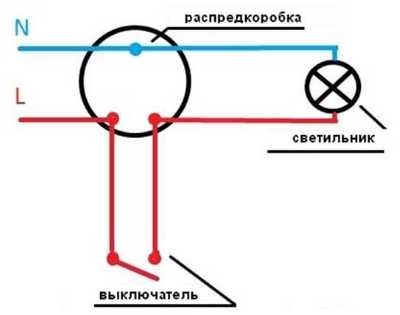

Схема подключения одноклавишного выключателя

• В подключении двухкнопочного выключателя есть некоторые различия. Как подключить лампочку через выключатель в таком случае? Здесь в коробку заводится провод земли и фазы, каждый из них делится надвое для подключения к светильникам. В переключатель через коробку также заводится провод рабочей фазы, где он подсоединяется к каждому механизму разрыва цепи отдельно. От них два провода ведутся к коробке, из которой подключаются к лампочкам. Схема подключения выключателя света аналогична, только кнопки две.

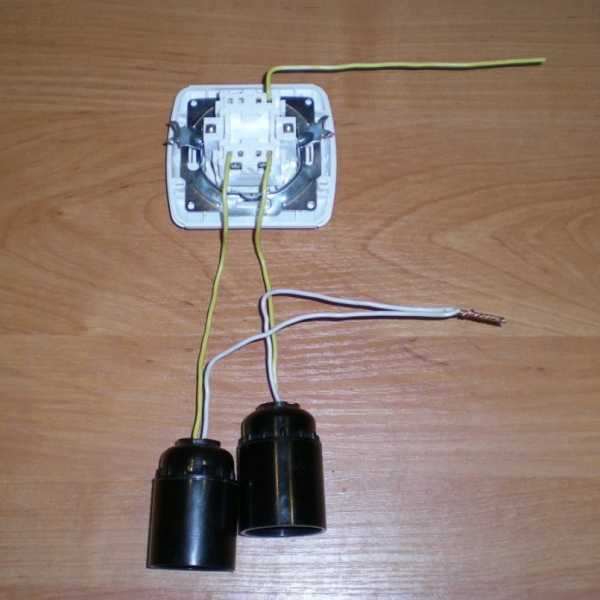

Схема подключения двухклавишного варианта

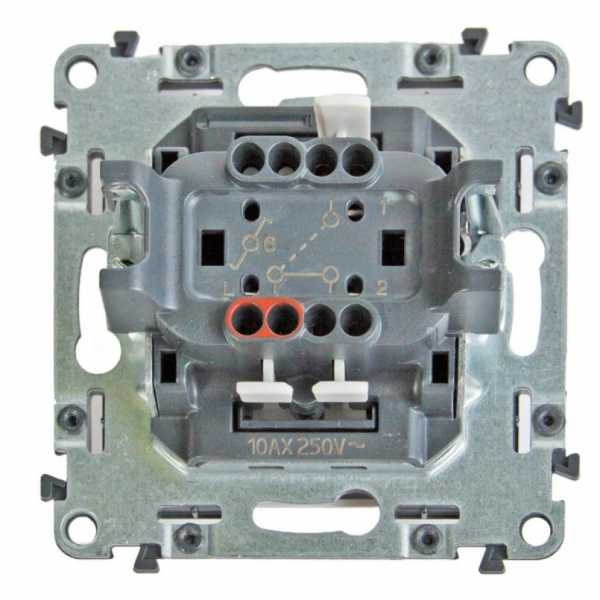

Тут следует обратить внимание на сам включатель. С обратной стороны у него будут три контакта. Там, где он один – фаза подключается из сети. Там, где их два – выводятся две фазы уже на светильники. Если следовать этой маленькой подсказке, электропроводка будет установлена правильно, вы никогда не перепутаете стороны подключения и соединения.

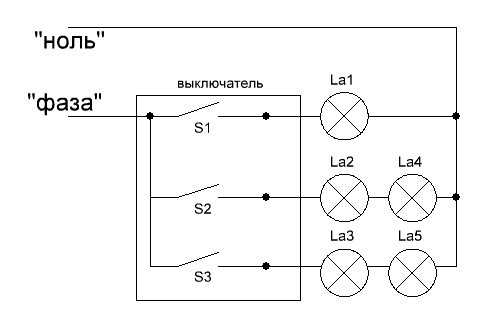

• Для трехклавишного выключателя история та же. Из коробки земля и ноль утраиваются на каждую группу лампочек, а из выключателя выходит три фазы, которые подключаются соответственно.

Схема подключения лампочки без заземления

Здесь приведена схема подключения лампочки без заземления. Некоторые сети не предусмотрены для подключения земли, поэтому можно вполне обойтись без нее, просто не проводя ее параллельно с нолем.

Установка конструкции

Чуть выше мы уже говорили, что в стенке должны быть просверлены специальные отверстия – подрозетники, куда будет устанавливаться металлический каркас с уже запитанной сетью на специальные фиксаторы.

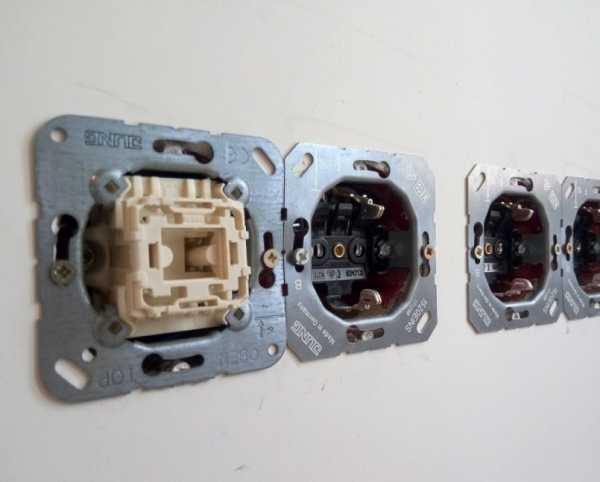

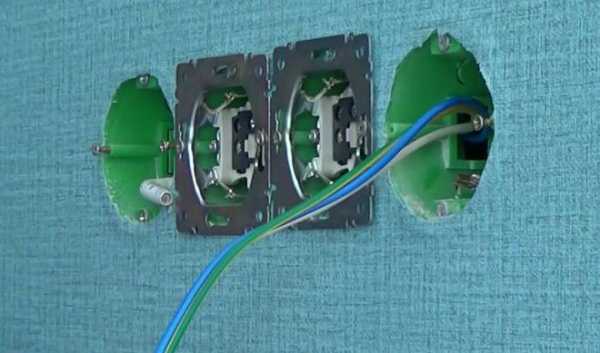

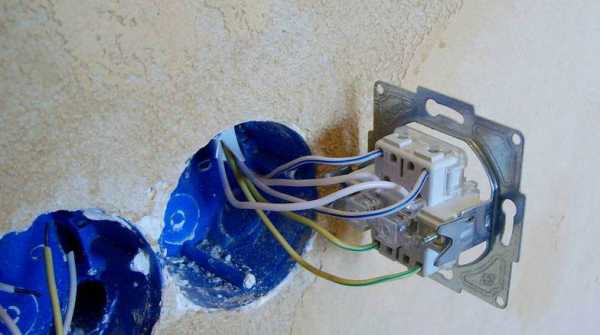

Установка каркаса с контактами в стенку

По бокам у этого каркаса будут находиться прямоугольные зубчики, которыми он будет держаться в стенке. Крепление должно быть прочным, не шататься в гнезде и не выпадать.

После установки каркаса поверх него ставится декоративная поверхность, с которой мы контактируем ежедневно после подключения выключателя света с одной клавишей.

Установка декоративной поверхности

Заключение

Выключатель – незаменимый элемент любой схемы освещения, без него она просто не будет функционировать. Современное разнообразие механизмов позволяет подключить светильники к нему в огромном количестве вариаций, а красивый дизайн сделает выключатель максимально незаметным и гармонично вписывающимся в общий интерьер помещения.

Подключение лампочки к выключателю можно выполнить своими руками. Обязательно используйте безопасный способ работы с электричеством, проверяйте исправность проводов и качество соединения контактов перед тем, как подключаться к сети.

lampagid.ru

Одноклавишный выключатель

При монтаже или ремонте домашней электропроводки неизбежно возникает необходимость в установке или замене выключателей света. Такие работы не представляют особенной сложности и вполне могут быть выполнены неспециалистом, имеющим понятие о том, что представляет собой схема подключения светильника и каких правил электробезопасности следует придерживаться при ее монтаже. Именно поэтому перед тем как приступать к выполнению подобных работ следует предварительно разобраться, как подключить выключатель света.

Применение одноклавишных устройств целесообразно в тех случаях, когда необходимо организовать коммутацию провода, через который получает питание одна лампочка или светильник. Если нужно подключить люстру, имеющую в своем составе большое количество светильников, то лучше использовать многоклавишное устройство. Другим случаем, в котором предпочтительнее использовать двух- или трехклавишные выключатели является ситуация, когда с помощью такого устройства необходимо обеспечить включение лампочек в разных помещениях, например, в коридоре, ванной и туалете.

Необходимые инструменты и материалы

Перед тем, как приступить к работам по установке одноклавишного выключателя, необходимо позаботиться о наличии таких инструментов и расходных материалов:

1. Выключатель.
2. Подрозетник.
3. Светильник с лампой.
4. Изолента.
5. Нож для зачистки изоляции.
6. Индикаторная отвертка.

В том случае, если до установки коммутационного устройства не сделана разводка проводов и не выполнен монтаж подрозетника, придется запастись такими дополнительными инструментами и материалами:

1. Алебастр.
2. Шпаклевка.
3. Распределительная коробка. Эта деталь нужна только тогда, когда необходимо смонтировать новую проводку в помещении. В противном случае нужно просто найти ближайшую установленную коробку и через нее подключить светильник и выключатель.
4. Перфоратор.
5. Емкость для размешивания шпаклевки.
6. Болгарка с кругом по бетону.
7. Стремянка.
8. Шпатель.
9. Провода.

Виды одноклавишных выключателей

По способу установки различают два вида таких устройств: внутренний и накладной. Их принцип действия не имеет различий и заключается в том, что при нажатии на клавишу происходит замыкание или размыкание электрической цепи.

Изделие накладного типа используется главным образом в помещениях с деревянными стенами. Его главное достоинство – это предельная простота установки. Такое устройство легко может быть применено в качестве временного выключателя, который устанавливается с целью избежания масштабных ремонтных работ, чреватых большими финансовыми затратами.

Встроенная модель, несомненно, выглядит более компактной и эстетически привлекательной, чем ее предыдущий аналог. Однако для ее установки необходимо обеспечить скрытую проводку. Такие работы предусматривают необходимость штробления стен для прокладки электрических проводов, что чревато большим количеством пыли и повреждением облицовки стен. Именно поэтому установку встроенных розеток и выключателей стараются совместить с выполнением ремонтных работ в квартире.

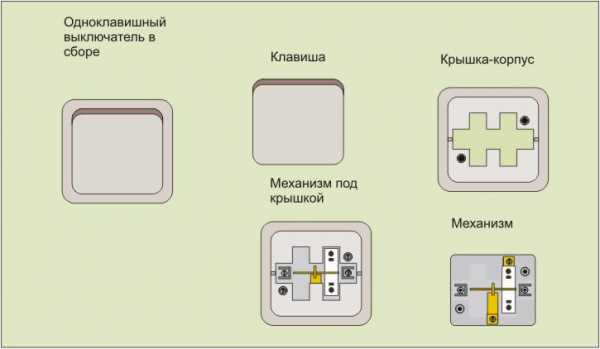

Внутреннее устройство одноклавишного выключателя

Одноклавишный выключатель состоит из следующих основных частей:

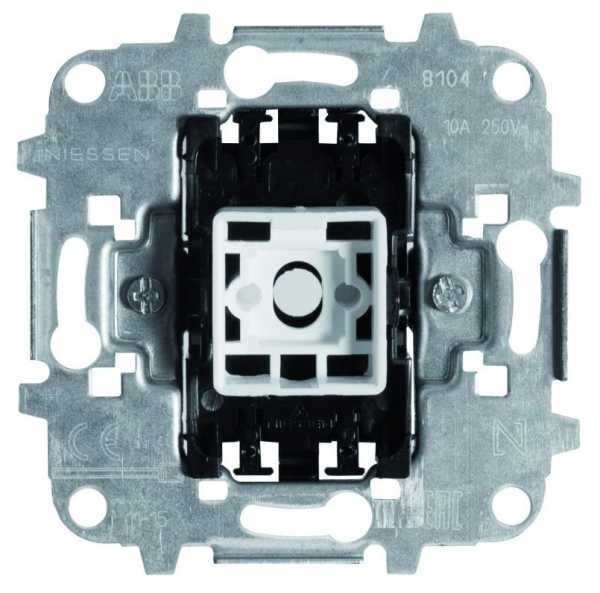

• Рабочий механизм. Является основной частью устройства. Он включает в себя привод клавиши, установленный на металлической рамке. Для крепления всей конструкции в подрозетнике рамка имеет пару раздвижных лапок. Подключение электрических проводов осуществляется через специальные контакты. Установка рабочего механизма выполняется таким же образом, как и монтаж электрической розетки.

• Пластиковая клавиша. Служит для удобства включения и отключения контактов устройства.

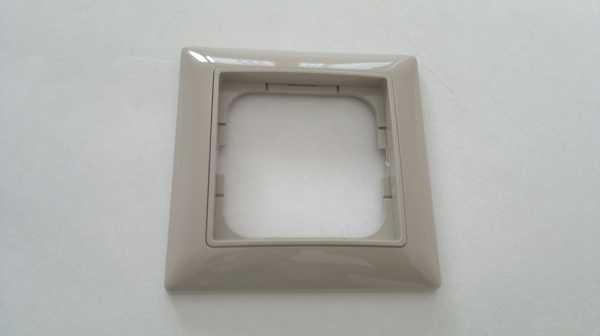

• Декоративная рамка. Этот элемент изготавливается из диэлектрического материала и выполняет также функцию защиты от поражения электрическим током. Рамка может крепиться к основной части с помощью пластиковых защелок или металлических болтов.

Несколько более сложным является устройство выключателя с подсветкой, который обладает неоспоримым преимуществом – его отлично видно в темноте. Такая функция не только избавляет человека от необходимости шарить в потемках в поисках выключателя, а и дает возможность использовать это устройство в качестве своеобразного ночника.

Различают также модульные и влагозащищенные выключатели. Модульные устройства предназначены для установки в кабель-канал и применяются главным образом для подключения светильников в офисных помещениях. Что касается влагозащищенных моделей, то их использование целесообразно в помещениях с повышенной влажностью воздуха, например, в санузлах, ванных комнатах или на улице при подключении наружных светильников.

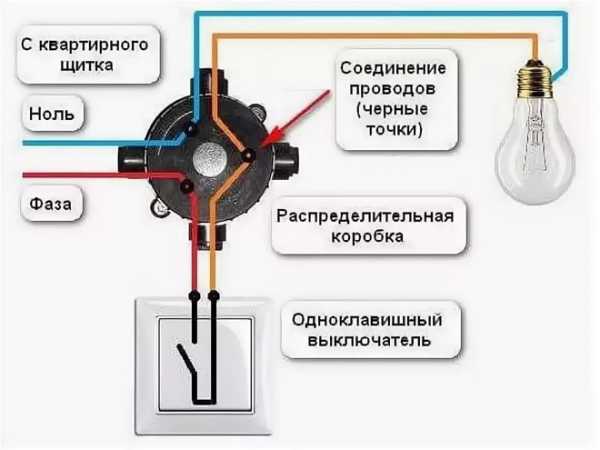

Схема подключения одноклавишного выключателя

Главным правилом, которое должно соблюдаться при монтаже коммутационных устройств, является необходимость их установки на фазном проводе. Другими словами, при отключении с помощью такого устройства лампочки, светильника или другого потребителя на его входе пропадает фаза. Это дает гарантию защиты от случайного поражения электрическим током в случае нарушения изоляции электропроводки или при касании открытых токоведущих частей.

Если выключатель подключен правильно, то при его отключении можно безо всякого риска менять перегоревшие лампочки и выполнять работы по техническому обслуживанию светильника.

Установка выключателя света выполняется по схеме, которая представлена на рисунке.

Как видно из схемы, никаких сложностей правильное подключение выключателя света не вызывает. На рисунке также указан заземляющий провод, идущий через распределительную коробку к светильнику. В электрических проводках домов старой постройки такой проводник может отсутствовать.

Для правильного соединения проводов в распределительной коробке лучше лишний раз проверить чтобы проводник, идущий через выключатель к светильнику, был именно фазным. Сделать это проще всего с использованием обыкновенной индикаторной отвертки.

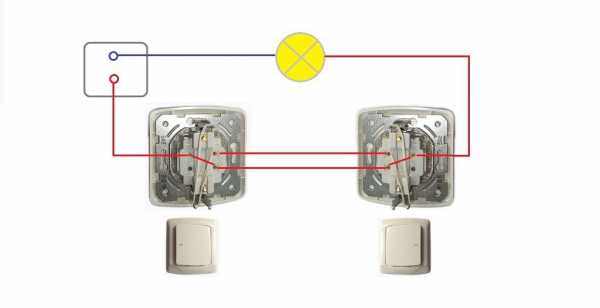

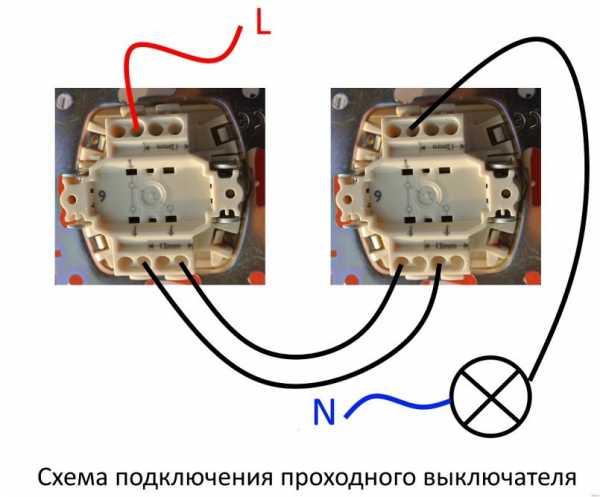

Несколько более сложной является проходная схема подключения одноклавишного выключателя, которая используется для обеспечения удобства пользования освещением, например, в длинных коридорах или для подключения наружных светильников. Пользуясь этой схемой, можно обеспечить включение и выключение таких светильников при помощи двух расположенных в разных местах выключателей.

Как видно из схемы, в ней предусмотрено два различных пути прохождения тока через два установленных в цепи выключателя. Питание светильников осуществляется только в том случае, если контакты выключателей замыкают проводники одной и той же ветви. Этого может быть сделано путем изменения положения клавиши любого из них.

Порядок выполнения работ по установке

Перед установкой выключателя необходимо сделать прокладку электрических проводов, соединяющих светильник, распределительную коробку и сам выключатель.

Если монтируется устройство встроенного типа, то нужно предварительно установить подрозетник, выпустив из него примерно 10 см провода. Это должно быть сделано для удобства подсоединения провода к контактам выключателя.

Установка подрозетника (коробки) осуществляется таким же образом, как и в случае с подключением электрической розетки. После высверливания углубления в стене подрозетник закрепляется в нем при помощи алебастра.

Если все подготовительные работы уже сделаны, то можно приступать к установке выключателя.

Пошаговая инструкция по правильной установке одноклавишного выключателя выглядит следующим образом:

1. Обесточить электрическую сеть. Сделать это можно при помощи автомата или пробок, расположенных на вводном щитке.
2. Снять клавишу. Она крепится к элементам рабочей части с помощью пластиковых пазов. Поэтому этот элемент может быть снят пальцами без особенных усилий.
3. Снять защитную рамку, которая в большинстве случаев крепится к рабочему механизму двумя винтами.
4. Очистить концы провода, предназначенные для подсоединения к клеммам выключателя, от изоляции. Если в рабочей части устройства предусмотрено подключение проводов с помощью болтового соединения, то нужно освободить от изоляции примерно 1 см каждого провода. В том случае, если используются самозажимные контакты, достаточно будет 0,5 см.
5. Подсоединить концы провода к контактам выключателя. При этом следует обратить внимание на их правильное соединение в соответствии с маркировкой контактов. Во многих моделях этих устройств используется обозначение L или 1 для входящего и 3 или стрелка для выходящего провода. При затягивании болтов нужно рассчитывать усилие таким образом, чтобы не повредить контакты. Особенно это актуально для дешевых моделей выключателей. Следует также обратить внимание на то, что под болтами не должно оказаться изоляции проводов, поскольку это может привести к перегреву и даже разрушению мест соединения.
6. Установить рабочий механизм в подрозетник. Для этого применяются раздвижные лапки или специальные винты. При монтаже такого устройства важно не перепутать местами его верхнюю и нижнюю часть. Правильно установленный выключатель находится во включенном положении при нажатии на верхнюю часть клавиши. Чтобы определить, при каком из состояний рабочего механизма замыкается цепь, достаточно сделать несколько пробных включений и отключений. Для включения механизма нужно приложить некоторое усилие, а при отключении достаточно слегка коснуться клавиши – специальная пружина помогает быстрее разорвать электрическое соединение.
7. Установить защитную рамку. Чтобы добиться правильного расположения рамки можно воспользоваться строительным уровнем.
8. Установить клавишу.

При установке выключателя с подсветкой все работы выполняются таким же образом, как и при подключении обыкновенного устройства. Единственным отличием является необходимость присоединения к контактам выключателя небольшой электрической цепи, состоящей из токоограничивающего резистора и неоновой лампочки или светодиода.

Принцип действия такой подсветки достаточно прост. Благодаря большому сопротивлению резистора при замкнутых контактах выключателя электрический ток практически не проходит через светодиод. Зато при размыкании рабочих контактов выключателя цепь подсветки становится единственным путем, через который возможно прохождения тока.

Следует заметить, что при выборе коммутационного устройства, предназначенного для работы с энергосберегающими лампами, нужно обращать внимание на элементы подсветки. Если в ней используется светодиод, то лампа в светильнике может немного мигать в выключенном состоянии.

Правила электробезопасности при установке выключателей

Чтобы избежать поражения электрическим током в процессе монтажа и эксплуатации выключателя света, необходимо четко придерживаться следующих правил:

1. Не работать под напряжением. Перед выполнением любых действий с электрической проводкой необходимо отключить автомат на вводе в квартиру. Единственный случай, при котором может понадобиться его включение, это определение фазного и нулевого провода в распределительной коробке.
2. Правильное подключение устройства должно быть сделано так, чтобы при его работе размыкался фазный провод.

Таким образом, установка одноклавишного выключателя света не представляет особенной сложности. Для правильного монтажа подобных устройств не нужно обладать огромным опытом или каким-то специальным мастерством. Вместе с тем, к любым работам, проводимым в электрической проводке квартиры, следует относиться чрезвычайно ответственно.

mr-build.ru

Выключатель одноклавишный: назначение, схема подключения проводов

Одноклавишный выключатель считается простым устройством, используемым для управления системой освещения в помещении. Со временем возникает необходимость в замене или ремонте такого элемента электросистемы, поэтому необходимо понимать принцип функционирования и особенности схемы подключения.

Представляет собой одноклавишный выключатель коммутационное устройство для включения и выключения одной категории источников освещения. Управление выполняется при помощи одной кнопки, имеющей два положения. На практике часто установка выключателя вызывает массу вопросов. Перед выполнением работ по ремонту или замене, необходимо выяснить функциональное предназначение всех проводов и только после этого выполнять подсоединение устройства.

Где применяется одноклавишный выключатель?

Внутреннее устройство стандартного одноклавишного выключателя предполагает наличие источника и потребителя электричества, ими выступают сеть 220 В и светильник. Чтобы выполнять включение и отключение устройства, необходимо наличие отключающего элемента между данными компонентами системы.

Одноклавишный выключатель подключается в фазовую линию электросети по последовательному соединению. Включение его в разрыв нуля не рекомендовано, поскольку такая схема небезопасна при работе электрической техники. Причиной ошибки такого способа монтажа является тот факт, что при установке устройства в разрыв нуля лампа останется под напряжением даже в отключенном состоянии выключателя. В случае прикосновения к прибору, человека может ударить током.

Устройство одноклавишного выключателя для подключения лампы освещения предполагает использование распределительной коробки, где осуществляется коммутация. К ней подсоединено 6 проводников, по двум из которых идет напряжение питания 220 вольт, и по две линии идут к лампе и одноклавишному выключателю.

Использование одноклавишных выключателей целесообразно в ситуациях, когда требуется выполнить коммутацию провода для питания одной лампы или светильника. Если же необходимо подключить люстру с большим числом ламп, тогда рекомендуется устанавливать устройство с несколькими клавишами, отвечающими за определенные лампы в люстре.

Как правильно подобрать одноклавшный выключатель

Исходя из категории электропроводки в квартире или частном доме, могут применяться следующие виды одноклавишных выключателей света:

• для наружной установки;
• для скрытой установки.

Отличие между ними заключается в способе их монтажа на стену. При наружном монтаже устройство фиксируется на размещенной на стене деревянной пластине. Во втором случае одноклавишный выключатель монтируется внутрь углубленного в стену подрозетника. Для скрытого размещения понадобится предварительное высверливание углубления подходящей глубины.

В процессе выбора изделия необходимо учитывать его предельные показатели. В большинстве случаев показатель рабочего напряжения равен 220В, а фактического тока 10А. В паспорте изделия указывается максимально допустимая коммутируемая мощность, стандартное значение составляет 2,2 кВт. Таким образом, мощность светильника должна быть в пределах указанной мощности.

Правила монтажа и установки

Изначально отметим, что монтаж одноклавишного выключателя должен выполняться с соблюдением данных правил:

• работы проводятся исключительно при выключенном напряжении;
• коммутации подлежат только фазные провода, нулевой проводник идет сразу на лампу;
• выключатель скрытого типа удобно подсоединять, если длина проводки в подрозетнике не менее диаметра выключателя;
• рекомендуется снимать изоляцию провода с помощью стриппера.

При установке стандартного одноклавишного выключателя необходимо обращать особое внимание на следующие нюансы: правильное соединение проводов в распаячной коробке и непосредственно самого выключателя.

Последовательность соединения компонентов в распределительной коробке следующая:

• определить фазу, которая идёт со стороны питания. Для этой цели подойдет индикаторная отвертка с неоновой лампочкой. Когда она подносится к фазе, неоновая лампочка загорается;
• отключить напряжение на квартирном щитке;
• подсоединить фазу к одному из проводов, идущих к выключателю;
• соединить второй провод от выключателя с проводом, идущим к центральному контакту цоколя лампы;
• затем подсоединить к нулю кабель от внешнего контакта цоколя.

Подключение проводов к лампочке в распределительной коробке выполняется разными методами:

• скрутка и дальнейшая пайка с изолированием данного участка изолентой или пластиковым СИЗ колпачком;
• винтовые зажимы;
• клеммные колодки;
• пружинные фиксаторы.

Максимально надежное подключение и контакт обеспечивается при помощи первого способа. При использовании винтовых и болтовых соединений могут повредиться непосредственно соединяемые компоненты, особенно если у выполняющего данную задачу человека недостаточно практики и опыта. Пружины в ходе эксплуатации могут растягиваться, в результате чего может возникать искрение и возгорание.

Для того чтобы подключить одноклавишный выключатель света, нужно выполнить следующие действия:

• снять клавишу выключения при помощи плоской отвертки. Причём действовать необходимо с максимальной осторожностью и точностью, поскольку некоторые модели выполнены из хрупкого пластика, который может повредиться;
• зафиксировать устройство с внешним типом фиксации шурупами на подрозетнике и использовать винты для подключения проводников к контактам;
• для скрытого типа необходимо сначала подключить провода, а затем корпус вставить в углубление стены и зафиксировать предусмотренными лапками посредством затягивания крепежных винтов. В таком случае подрозетник закрепляется в нише и проверяется надежность крепления, только после этого монтируется одноклавишный выключатель;
• после выполнения данной последовательности действий вставить клавишу на место.

Если имеющийся подрозетник в силу длительной эксплуатации вышел из строя, необходимо на подготовительном этапе выполнить его замену. В частности, замена подрозетника может появиться в помещениях с повышенной влажностью, чтобы снизить риск отсыревания проводки и замыкания. Основной задачей при этом является не нанести повреждения проводке. Алгоритм действий таков:

• при помощи перфоратора или зубилом вручную долбится гипс вокруг подрозетника до его высвобождения;
• далее он извлекается и на имеющиеся провода вставляется новый подрозетник, фиксируется он гипсом или алебастровой смесью;
• нужно дождаться полного затвердевания, и только после этого выполнить дальнейшие действия по установке;
• затем раскрутить крепежные болты распирающих скоб, чтобы уплотнительная резинка обеспечила максимально плотное прилегание к корпусу – тогда выключатель будет входить в подрозетник до конца;
• придерживать выключатель и зажать болты до полноценной фиксации, вставить клавишу и после включения напряжения на щитке проверить включение освещения выключателем.

Итак, одноклавишные выключатели используются для управления отдельными лампами. Выключатель должен подключаться в фазовый провод по последовательной схеме с лампой освещения. Выключатель необходимо подбирать так, чтобы его максимальные показатели силы тока в паспорте были не меньше протекающего через выключатель.

odinelectric.ru

Как самостоятельно подключить выключатель с одной клавишей?

Провести электромонтажные работы по подключению таких выключателей можно самостоятельно, для чего следует рассмотреть все особенности устройства одноклавишного выключателя, схемы подключения и другие нюансы.

Конструкция современных выключателей проста, но при этом достаточно хрупкая.

Зачастую она представлена следующими элементами:

1. Клавиша – элемент, на который наживают при использовании выключателя. Стоит отметить, что его снять довольно просто, так как он крепится на заглушки. Небольшое воздействие позволит снять саму клавишу с посадочного места.
2. После того, как клавиша была снята, можно увидеть винты крепления выключателя к подрозетнику. Они держат корпус на посадочном месте.
3. Также, в корпусе расположены винты, которые предназначены для крепления электрического кабеля. Они также проводят электричество и при откручивании или закручивании при обесточенной цепи.

При рассмотрении конструкции, стоит отключить подачу электричества и проверить наличие напряжения при помощи индикатора. Пластиковые части конструкции не проводят электричество, однако внутри есть элементы, находящие под напряжением.

Схема подключения

Для того, чтобы провести правильное подключение выключателя, следует обратить внимание на схему подключения.

Зачастую она состоит из следующих элементов:

1. Автомат, который может быть расположен в квартире или на ластичной площадке. Он срабатывает при коротком замыкании или сильном скачке напряжения, позволяет обесточить одну или сразу несколько комнат в зависимости от вида схемы питания, которая использовалась.
2. Распределительная коробка, в которой часто проводится соединение электрического кабеля или его разветвление.
3. Выключатель.
4. Потребитель электричества.

Подробная схема подключения выглядит следующим образом:

1. С квартирного щитка или автомата подается 2 кабеля: одна фаза и «ноль».
2. Ноль сразу идет на потребитель электричества.
3. Фаза идет на одноклавишный переключатель.
4. В закрытом состоянии цепь разомкнута, фаза обрывается на выключателе.
5. Вторая часть прерывателя цепи через коробку идет на потребитель энергии.
6. При включении происходит соединение цепи.

Подобным образом происходит подключение обычного потребителя энергии. Схема проста, и для ее создания не нужно иметь особых навыков или знаний.

Особенностью подключения выключателя с 1 клавишей можно назвать подачу всего 1 провода с фазой на выключатель и его выход, к примеру, на лампу. Для того, чтобы осуществить работу защитного автомата, следует также подвести к потребителю электроэнергии «ноль».

Необходимые инструменты и материалы

Для того, чтобы провести работы самостоятельно нужно иметь следующие инструменты:

1. Индикатор – специальное приспособление, которое позволяет определить наличие тока в проводнике. Без этого инструмента не проводится ни одна работа с электричеством. Стоимость индикатора невелика.
2. Отвертка нужна для того, чтобы провести разбор выключателя и зажим кабеля в посадочных гнездах. При выборе, стоит учесть, что производители зачастую используют фигурные болты. Отвертка должна иметь ручку из изоляционного материала. Чем длиннее стержень, тем больше защита отвертки.
3. Плоскогубцы понадобятся для того, чтобы провести очистку кабеля и его подгонку под посадочные гнезда. Использовать плоскогубцы также нужно с ручками, которые изготовлены из изоляционного материала.

Также, не стоит забывать о том, что гнездо для корпуса должно быть точно подогнано под определенные размеры. В зависимости от того, из какого материала сделано основание, можно использовать перфоратор или другие инструменты для образования выемки.

В ходе работы могут понадобиться следующие материалы:

1. Кабель, который подбирается с учетом возникающей нагрузки.
2. Изоляционный материал, который представлен изолентой.
3. Распределительная коробка.
4. Сам выключатель.

Имея в наличии вышеприведенные материалы и инструменты можно приступать к работе.

Пошаговая инструкция по установке

Работа по монтажу рассматриваемой схемы подключения выполняется в несколько этапов.

При этом, стоит сначала продумать расположение всех элементов, учесть их особенности:

1. Первым этапом можно назвать размещение распределительной коробки. При выборе места ее расположения, нужно учесть следующее:
   • Должна располагаться вдали от воды или источника влаги.
   • Если есть возможность, распределительная коробка утапливается в стену. Для нее создаем нишу.
   • При выборе месторасположения, нужно учесть расположение всех элементов цепи и выбрать наиболее короткий путь их соединения. После того как было выбрано месторасположения, проводим монтаж распределительной коробки.
2. Следующим шагом можно назвать создание штроб для кабеля или защитной коробки, если не будет проводиться его углубление. Кабель укладывается и проводится через распределительную коробку. При обрезке кабеля у источника питания, потребителя и переключателя, следует оставлять запас. Подключение к источнику питания проводится в последнюю очередь.
3. Третьим этапом можно назвать создание посадочной ниши для коробки выключателя. Выбирается наиболее подходящее место и образуется отверстие, которое точно подгоняется под размеры корпуса. Если будет проводиться крепление сверху, просто намечаем месторасположения. После этого проводим следующие работы:
   • Вставляем коробку в нишу и проводим ее крепление при помощи винтов, которые нужно закрутить до упора.
   • Концы кабеля, которые ранее зачистили, следует укоротить до нужной длины, вставить в посадочные места и зажать винтами. Не нужно оставлять длинные концы, так как они могут соприкоснуться, и возникнет КЗ. Однако, очень короткие концы тоже проблема: если кабель отгорел со временем его нужно зачистить и его длины может не хватить. Эти нюансы следует учесть при проведении работ.
   • Оголенный кабель внутри корпуса оставлять нельзя. Проводим их изоляцию и разводим в разные стороны.
   • Подключаем кабель к потребителю.
   • Подключаем кабель к источнику энергии, который должен быть обесточен.
   • Проводим изоляцию всех соединений, которые есть.
   • Устанавливаем клавишу на место.
   • Включаем источник питания. Если есть автомат, его выбьет при допущенной ошибке. При первом включении, следует быть рядом с автоматом на протяжении некоторого времени для того, чтобы быть готовым быстро обесточить цепь. Подобным образом проводится организация простой цепи с механическим прерывателем.

Техника безопасности

Особое внимание при работе с электричеством стоит уделять технике безопасности.

При ее рассмотрении можно отметить следующие нюансы:

1. Все работы выполняются только с обесточиванием цепи. Не стоит надеяться на свою аккуратность и внимательность.
2. После обесточивания цепи нужно убедиться в том, что никто не включит ее случайно. Для этого, можно закрыть щиток на ключ, поставить человека, который будет стоять около него.
3. Несмотря на то, что автомат был выключен, стоит проверить отсутствие тока в цепи. Он может быть по причине того, что автомат неисправен, или что при создании цепи были ответвления, которые прошли не через автомат. Это часто встречается в старых домах.
4. Несмотря на обесточивание цепи, контактировать с подключенным проводником к цепи питания можно только при помощи отвертки.
5. Работа может выполняться только при условии нормальной влажности в помещении.
6. Кабель не может быть проложен в сырых стенах.

Выполнить вышеприведенную работу можно самостоятельно в течение одного или нескольких часов. При выполнении работы, не стоит спешить, так как можно допустить ошибки. Особое внимание нужно уделять соединениям кабеля и стремиться сделать их как можно меньше. Это связано с тем, что именно места соединения считают главной уязвимостью цепи.

slarkenergy.ru

Подключение одноклавишного выключателя | Электрика в доме

Схема одноклавишного выключателя

Первое подключение клавишного выключателя делается через распределительную коробку. В распределительную коробку заводятся электропровода от электрощита, выключателя и лампы или светильника. При подключении выключателя важно соблюдать одно правило.

Устройство одноклавишного выключателя

Через выключатель подключается фазовый провод, который можно определить по цвету в распределительной коробке. Если цвета проводов одинаково белые, то на распределительной коробке фазу определяют индикатором напряжения. Когда через выключатель проходит нулевой провод, при отключенном выключатели на патроне лампы будет присутствовать фазное напряжение.

Электрическая схема подключения одноклавишного выключателя

Поправляя контакты патрона, вы можете попасть под напряжение. Фазный провод в патроне подключают к центральному контакту, тогда уменьшается вероятность прикосновения к фазе. К выключателю можно подключать одну или несколько ламп включенных параллельно.

Схема подключения выключателя к лампочке

При первом подключении используют кабель с цветными проводами. Синий провод в качестве нулевого провода, а красный провод подключается на фазу. Кроме проводов от щита в распредкоробку заводятся провода от выключателя и патрона лампы.

Монтажная схема подключения лампы к одноклавишному выключателю

Синий нулевой провод от щита соединяется с синим проводом, идущим на боковой контакт патрона лампы, а фазный красный провод от щита соединяется с красного цвета проводом выключателя.

Синий провод, идущий от выключателя в распределительную коробку, подключают к красному проводу, идущему на центральный контакт патрона лампы.

При таком подключении фаза обрывается на выключателе и можно смело менять лампу. Нулевой провод подключен напрямую к патрону лампы, а фазный провод через выключатель, при включении которого загорается лампа.

Монтажная схема подключения нескольких ламп к одноклавишному выключателю

После соединения скруткой в распределительной коробке провода нужно хорошо пропаять, затем заизолировать защитными колпачками или делать соединения клеммами Wago. В конце работы провода в распределительной коробке разводятся в разные стороны. На освещение берут медные провода или жилы кабеля сечением 1,5 мм.

Подключая выключатель, оставляйте небольшой запас провода, он вам понадобиться при ремонте выключателя. Перед установкой выключателя посмотрите расположение контактов и клавиши выключателя, чтобы их не перевернуть и затем не переделывать.

Тоже интересные статьи

electricavdome.ru

Как подключить выключатель. Подробная пошаговая инструкция

К вашему вниманию подробная пошаговая фото инструкция о том, как подключить выключатель освещения.

Подключение проводов к механизмам выключателей бывает двух типов: винтовые зажимы и самозажимные клеммы. При винтовом зажиме, провода помещаются в специальную колодку и стягиваются винтом, минус такого типа крепления, в ослаблении с течением времени, винтового соединения, необходимости периодической ревизии выключателей для подтягивания винта. Механизмы с самозажимными клеммами лишены этих проблем и многие производители используют в своих выключателях именно этот тип соединения.

Рассмотрим вариант подключения одноклавишного выключателя, на примере механизмов Busch-Jaeger(ABB) basic 55.

Для установки нам понадобится:

 — Отвертка крестовая

 — Отвертка плоская (индикаторная)

 — Монтажный нож или устройство для снятия изоляции

 — Пассатижи или бокорезы

 — Уровень

Приступаем к установке:

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем, чтоб их длинна была примерно 10см. Снимаем с концов изоляцию на 10-15мм, а затем помещаем провода в клеммы выключателя, при этом провод, который всегда под напряжением (фаза), в клемму с маркировкой “L”,в нашем случае это белый, а второй провода, голубой, в клемму со стрелкой.

3. Аккуратно устанавливаем механизм выключателя в установочную коробку, при этом довольно жесткие провода с осторожностью подгибаем к основанию выключателя. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима самого механизма (2 болта расположенные по бокам) закрепляем выключатель строго по уровню.

5. Установка завершена. Включаем электричество и тестируем.

rozetkaonline.ru
