Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Содержание

1. Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно
2. Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)
3. Узнайте больше о подключении розеток

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

[vc_row][vc_column width=»1/1″]

[vc_toggle title=»Почему так редко используется последовательное подключение?» open=»true»]

Если вы задумались о том, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

• Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
• Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

[/vc_toggle]

[vc_toggle title=»Чем лучше параллельное подключение?» open=»false»]

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

[/vc_toggle]

[vc_toggle title=»Как подключить выключатель и розетку?» open=»false»]

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
2. Далее от розетки фазу зажимаем в клеммы выключателя.
3. От выключателя фазу тянем до светильника и так их подключаем.
4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

1. От розетки фаза проводится через выключатель и подключается к светильникам.
2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

[/vc_toggle]

[vc_toggle title=»Розетка с заземлением: что делать, если проводка двухжильная?» open=»false»]

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

• На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
• Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

[/vc_toggle]

[vc_toggle title=»Как соединить розетку с проводами?» open=»false»]

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок.

5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

[/vc_toggle]

[vc_toggle title=»Как подсоединить тройной выключатель?» open=»false»]

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

[/vc_toggle]

[vc_toggle title=»Как подключить двойную розетку, если разводка сделана для одинарной?» open=»false»]

Для работы понадобится двойная розетка с двойным же подрозетником, отрезок трехжильного кабеля (ок. 25 см) и инструменты для резки и зачистки проводов. Подключение производится так:

• В левое гнездо подрозетника вытягиваем провода.
• Отрезаем кусок кабеля, с обоих концов зачищаем жилы.
• Вкладываем кабель в подрозетник так, чтобы его концы выходили из обоих гнезд.
• В левом гнезде скручиваем попарно жилы проводки с жилами кабеля – фаза с фазой, ноль с нолем и т. д.

Далее делаем соединение проводов с розетками, обычным порядком.

[/vc_toggle]

[/vc_column][/vc_row]

схемы подключения розеток к электросети – Блог Elektrovoz

Содержание:

• Как подключить розетку
• Видеоинструкция по монтажу
• Способы подключения розеток
• Подключение розетки к электросети
• Как подключить двойную розетку
• Подключение розеток с выключателем
• Подключение розеток с заземлением
• Подключение тройной розетки

В статье мы представляем схемы и рекомендации для домашних мастеров электриков, чтобы они смогли сами правильно и бесплатно выполнить подключение розетки. Сейчас розетки и выключатели для дома имеют усовершенствованные замечательные конструкции (с самозажимными контактами, пазами суппортов), позволяющие подключить двойную розетку или целый блок розеток надежно, быстро и легко. Но для этого первоначальные знания об электрическом токе и мерах предосторожности все-таки требуются.

Каждый многоквартирный новый дом сдается в эксплуатацию с 3-х жильной проводкой (L, N, PE), согласно современной электробезопасности (ПУЭ), где:

Для таких квартир, нужно купить и подключить розетку с заземлением не одну, а достаточное количество, во все комнаты и желательно на все стены (для последующего удобства).

Советские старые постройки имеют 2-х проводную сеть (N, L). Если не сделан капитальный ремонт со штроблением и переделкой на 3-х жильный, механизмы с заземлением покупать бесполезно. В этих случаях, для мощных электроприборов, таких как стиральная машина, бойлер, электроплита, посудомойка, в щитке ставят УЗО. При утечке тока, устройство защитного отключения позволяет максимально обезопасить человека. Ни в коем случае не вытворяйте заземление от корпуса прибора на трубы водопровода (отопления) потому, что при пробое изоляции провода техники, под опасным напряжением оказываются водопроводные и трубы и краны.

Видеоинструкция по монтажу



Способы подключения розеток



У накладных и встраиваемых моделей электрические схемы одинаковы, разница в поверхностном и скрытом обустройстве сети и прибора.

В зависимости от мощной или малой нагрузки, выбирается схема подключения розетки:

1. Параллельное подключение, когда напрямую от щитка до каждой из розеток идет отдельный питающий кабель. Соединение «Звезда» особо надежное и максимально безопасное, подходит для мощных бытовых потребителей (сушильная, стиральная машинка, «умный дом»). Сечения жил должны быть не менее 2,5 мм². Параллельный отдельный способ не дешевый, потому что в три раза увеличиваются расходы на проводниковые материалы и штробление стен. Применяется на новых объектах и модернизации старых, но чаще совмещается с последовательным.
2. Последовательное соединение означает, что от одной линии питания запитывается группа устройств. Разветвление выполняется в распаечных коробках, при помощи клемм «Ваго», пайки, скруток. Подходит для всех бытовых приборов малой мощности (телевизор, утюг, фен, компьютер).

Самый простой вид последовательной разводки – шлейфовый, когда из одной розетки делают несколько. Питающий кабель заводят в 1-й подрозетник, затем шлейф (ноля и фазы) тянут к другому, не заходя в распредкоробку и т.д. Важно, чтобы сечение дополнительных перемычек было такое же, как у питающего провода. Последовательное и шлейфовое соединение, без заземления:



3. Смешанный способ состоит, из комбинации двух предыдущих, он экономный быстрый, удобный.

На трех схемах внизу показано как правильно подключить розетку с защитным заземлением. Обратите внимание, что при любом соединении, контур защитного проводника РЕ всегда остается неразрывным, согласно требованиям ПУЭ. Схемы также подходят для двухпроводной сети, без учета желто-зеленых линий.

Подключение розетки к электросети

Используемые инструменты

1. Рассмотрим двухпроводную систему ~220В, скрытой проводки. Чтобы установить в старый подрозетник (без замены проводки) новый одинарный розеточный механизм необходимо:

• Отключить электричество в щитке квартиры (выкрутить пробки или выключить автомат). Проверить отсутствие напряжения тестером, индикаторной отверткой или включением в розетку вилки любого электроприбора (фена, электрочайника). В двухпроводной домашней проводке не нужно специально определять фазу и ноль. Но если установили, где какой проводник, то фаза слева, а нейтраль справа. Выполните демонтаж старого устройства.

• Важно подсоединить зачищенные концы провода в разные клеммы! Если конструкция с самозажимными контактами (фото слева), то в каждый из зажимов вводят по проводу, до упора (они сами фиксируются, попробуйте легким выдергиванием надежность). Модель с винтовыми креплениями (справа) обеспечивает более надежный контакт. Для крепления винтами: конец одной жилы завернуть колечком, по часовой стрелке, вокруг одного из них, а другой провод вокруг другого. Винты затягивают и проверяют надежность крепления.

Основание вставляем в подрозетник. Провода должны находится с тыла, чтобы не попасть под распорные лапки. Выравниваем металлический суппорт в гнезде по глубине и горизонтали. Саморезами с одной и другой стороны добиваемся прочной фиксации монтажных лапок в подрозетнике.



Собирается внешний корпус (если он не цельный, а из нескольких частей) и закручиваем фиксирующий центральный винт.





Как подключить двойную розетку

Рассмотрим 3 способа, все работы с отключенным напряжением!

1. Двойную модель, с механизмом в один подрозетник, монтируют точно как одноместную, описанную выше. Важный момент, который нужно учесть, чтобы ошибка не привела к короткому замыканию. Если конструкция оснащена двумя пластинчатыми шинами, фаза и ноль, обеспечивающими контакты двух подключаемых вилок, то в этом случае ошибиться сложно. Но в моделях, содержащих на каждой из шин по 2 клеммы (для удобной установки), очень важно не зажать нулевой и фазный провод в клеммах одной шины (фото справа).
2. От одного входящего кабеля шлейфовым методом. Определяем нужное расстояние между монтажными коробками. Питающий кабель общей сети заводят в одну из коробок.



Подготавливаем дополнительный отрезок кабеля, достаточной монтажной длины и такого же сечения, как и питающий. В подрозетниках делают отверстия, чтоб получился проход, сквозь который просовывают соединяющий шлейф. Зачищают концы от изоляции.

Первым монтируем прибор в подрозетнике с кабелями: питающим и шлейфовым. Конструкции могут иметь: три самозажимные или 3 винтовые клеммы (по два гнезда). Попарно в каждое из них вставляются провода одинакового цвета и они “самозажимаются” (или 3 винта затягиваются отверткой). Проверяется надежность соединений.

Собранную конструкцию аккуратно вставляется в подрозетник. Надо следить, чтобы провода располагались за корпусом и не попали под монтажные лапки. Подключаем второй прибор (от перемычки), аналогично первому, с той лишь разницей что у него по одному проводку на каждый контакт.



Совмещаем суппорты, выравниваем горизонталь и фиксируем монтажными лапками. Закрываем внешней облицовкой и общей рамкой, фиксируем винтами.

 3. Параллельное подключение, для двух мощных потребителей, как правило, выполняется с заземлением. В два подрозетника, находящихся рядом, устанавливают 1-местные розетки, к каждой прокладывается по отдельному питающему кабелю (можно в одну штробу).



Очистить подрозетник от строительного мусора. Зачистить оплетку и осторожно, не повредив, снять изоляцию на каждой из жил, длинной 10 мм. Для удобства, проводники разводят в стороны, загибают вниз.



Установка, выравнивание и фиксация как в предыдущем случае.



Подключение розеток с выключателем

1. Параллельный способ, из распредкоробки прокладывают раздельные силовые и осветительные цепи, можно в одной штробе, сразу на два отдельных прибора (в двухместной рамке). Между ними никаких перемычек не надо, работают независимо друг от друга. Способ самый надежный, подходит для мощных нагрузок ПУЭ (6.2.4).



Схема, с 2-мя клавишами выглядит:

2 и 3 варианты, рассматривают монтаж совмещенного блока розетки-выключателя, например, вместо старого розеточного прибора:

• Здесь все равно не обойтись без прокладывания проводов от подрозетника до лампы;

• Важно, что перемычка в блоке, между включателем и розеткой, состоит из 1 проводника L – фазы (не путать со шлейфом между розеточными механизмами L, N). Это следует из конструкции выключателя потому, что к нему идет (и выходит) только фаза, а ноль (N) никогда не заходит в него, а прокладывается от распредкоробки прямо к люстре (лампе).

2. Розеточное устройство работает только при включенном выключателе. Питающая фаза (L) идет к вводной клемме выключателя, а на выходящую его клемму подсоединяются: — перемычка на клеммный винт (L) розетки и — провод (L), идущий на лампу. Входной ноль (N) идет на нулевой розеточный контакт и туда же, подсоединяется ноль (N) от лампы. В схеме размыкается фаза, поэтому она более надежная, чем третий вариант.



3. Питание (L, N) идет к розетке, а от нее фазная (L) перемычка на включатель. Устройства работают независимо друг от друга, но подключение не корректное, потому что больший участок системы всегда под напряжением. Схема с 2-клавишным выкл.



 Подключение розеток с заземлением

Заземление предназначено для защиты человека от удара током, при касании к корпусу бытовых устройств, особенно в ванне, таких как стиральная машина, бойлер. В новых квартирах заземляющий провод (РЕ) входит в состав трехжильной проводки и имеет специальную желто-зеленую окраску. Подключение к 3-х проводным линиям, аналогично двойным, разница в присоединении к центральной клемме желтого PE провода.



Подключение тройной розетки

Тройной блок, без «земли» шлейфным способом, аналогично двойному.



Согласно ПУЭ (1.7.144), контур заземления должен быть неразрывным, поэтому тройное последовательное подключение, с защитой PE, выглядит следующим образом.











Схемы подключения выключателей и розеток. Наружная розетка. Узнаем как подключить выключатель света

Розетки и выключатели — это основные элементы домашней электросети. Вопрос их установки своими руками для многих является актуальным. От составления правильной схемы подключения выключателей и розеток и монтажа зависит комфорт и надежность работы всех электроприборов в доме.

При прокладке электросети главными факторами являются безопасность и удобство пользования розетками и выключателями.

Нормы для монтажа

Для определения количества розеток и выбора мест их расположения следует знать нормы по установке, предъявляемые ПУЭ:

• Наличие заземляющего контакта с отдельным подводом, не являющимся при нормальных условиях проводником электрического тока.
• Не должно быть розеток над мойками или под ними, в шкафах и других неудобных местах.
• Розетки в жилых помещениях и на кухне следует запитать от отдельных линий. Кухонные элементы и освещение допускается подключать в одну группу.
• В жилых помещениях можно подключать розетки в помещениях повышенной влажности (ванной, туалете, бане) только через УЗО.
• Рекомендуется размещать места подключения электроприборов на удалении от заземленных элементов: металлических трубопроводов, раковин и других инженерных сетей.

Нормы по монтажу выключателей

• Выключатели всегда устанавливаются в разрыв фазного провода.
• В помещениях повышенной влажности и на чердаке их наличие не допускается.
• Над уровнем пола выключатели располагаются на высоте 1,5 м. На входе в комнату они устанавливаются на стороне ручки двери.
• При одновременной коммутации более 20 ламп можно устанавливать только автоматы.
• Наружная розетка или выключатель на внешней стене дома должны иметь исполнение с защитой не ниже IP44.

Способы монтажа проводки

После составления схемы подключения выключателей и розеток следует рассчитать их параметры и требуемое сечение жил. Затем нужно проложить провод и установить коммутационную аппаратуру на место.

• Монтаж проводки делается открытым и скрытым. Первый способ делается в основном в подсобных помещениях и снаружи дома. Для скрытой проводки необходимо сделать пыльную и трудоемкую работу штробления канавок для проводов с углублениями для подрозетников и распределительных коробок.
• Процесс штробления стен не составляет проблем при наличии специального инструмента, которого обычно нет в личном пользовании. Штроборезку и другие устройства можно взять в аренду.
• Для выемок под подрозетники и канавки применяется перфоратор с коронкой и специальной насадкой. Прокладка облегчается, если предварительно пометить путь, пробурив в стенах отверстия. С гипсокартонными перегородками справиться гораздо проще, если приобрести специальные круглые насадки на дрель.
• Аппаратура для наружной установки применяется открытого типа и должна быть защищена от пыли и влаги.

Когда в комнату вводится электропроводка, подключение розеток и выключателей делается через разные линии. Их может быть от двух до четырех под оборудование:

• освещение;
• розетки для роутера, компьютера, телевизора, зарядки телефона и других бытовых приборов;
• кондиционер или электрообогреватель.

Кабели подключаются через концевые или проходные распределительные коробки. В первом случае из них не выходят провода, связывающие с другими элементами. Проходная коробка такую связь имеет.

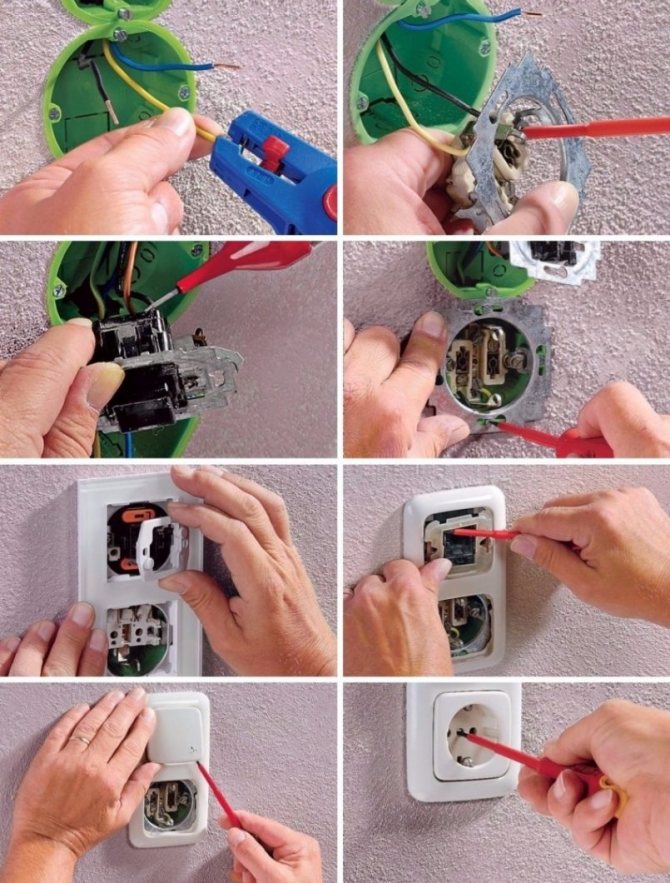

Монтаж розетки

Подключение розеток и выключателей своими руками производится по правилам.

При проведении электромонтажных работ обесточивается вся квартира. Провод для розеток используется трехжильный, где синяя жила служит для подключения нейтрали, желто-зеленая — для защитного заземления, а последняя может иметь любой цвет и подключается к фазе. Провод идет от автомата щита управления или от коробки. Для обычных розеток его сечение составляет 2,5 мм², но здесь надо учитывать мощность подключаемого прибора.

Провода пропускаются через отверстия подрозетников и монтируются к силовым зажимам розеток. Для них фаза обычно располагается по левую руку пользователя, а ноль — по правую, когда он стоит лицом к розетке. Это особого значения не имеет, хотя для мощного электрооборудования может быть принципиально. Провод заземления подключается к отдельно расположенному контакту.

Контакты могут быть самозажимными, где не требуется затягивание винтами. Оголенные концы провода вставляются в них, а встроенная пружина прижимает их к токонесущим клеммам. Монтаж следует производить аккуратно, иначе контакты ослабнут, и электрическая цепь нарушится, или проводники будут в этих местах перегреваться. На одну клемму подключается не более двух жил.

В коробке розетка крепится зажимами. Если ее фиксировать распорными лапками, они держат хуже. Лучше использовать саморезы, которые вворачиваются в отверстия подрозетника. Крышка розетки должна плотно подходить к стене. Ее прикручивают к внутренней части. Наружная розетка монтируется на поверхность стены и применяется для открытой проводки. Подобная установка проще, но из эстетических соображений аппараты стараются делать внутренними.

Подключение нескольких розеток

Несколько аппаратов рядом подключаются один от другого. Схема должна учитывать сечение проводов и нагрузку на каждую розетку. Распределительная коробка для розеток и выключателей скрытой установки располагается в помещении, и к ней подводится питающий провод от автоматического выключателя щитка управления. Основные соединения делаются в ней.

Целесообразно подводить к каждой розетке в комнате отдельное питание. Тогда при выходе из строя одной из них остальные останутся работоспособными. Способ требует больших затрат, но его часто используют по причине высокой надежности. Особенно это относится к подключению мощных потребителей.

Параллельное соединение всех розеток к одной линии экономит средства и трудозатраты по монтажу. Недостатком в соединениях аппаратов шлейфом является отключение целой группы при отказе в работе одного. Поэтому первым стараются подключить среднюю розетку, а от нее — остальные.

Схемы подключения выключателей и розеток производятся через распределительные коробки, где соединения проводов осуществляются с помощью клеммников, пайки, сварки, опрессовки, винтовых зажимов. Скрутки делать не рекомендуется. По правилам ПУЭ во всех местах, где подключаются проводники и производятся ответвления, создается запас по длине провода, чтобы впоследствии можно было его снова использовать для обновления соединения. Коробки рекомендуется располагать с отступом 10-20 см от потолка, где не будет к ним случайных прикосновений. Их легко можно скрыть и при необходимости иметь доступ для ремонта проводки.

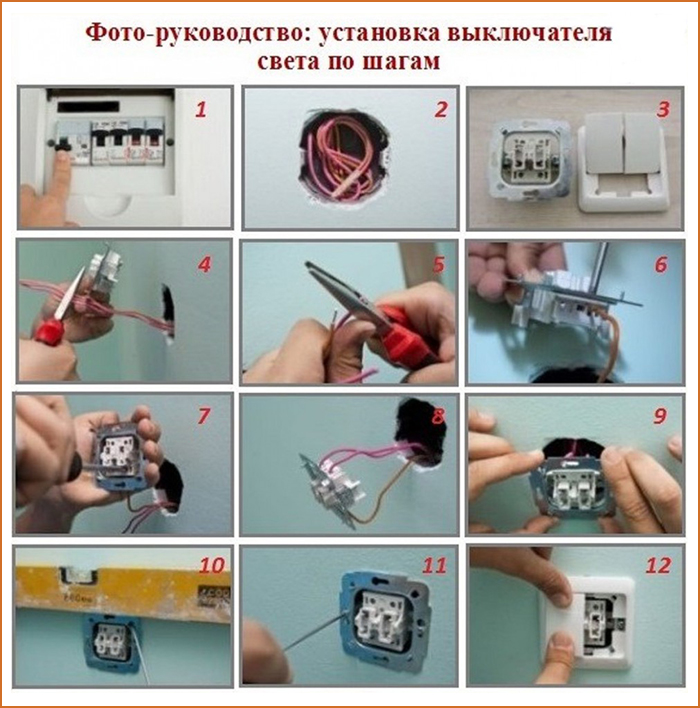

Подключение выключателей

Выключатели служат для подключения питания к светильникам. Обычно они замыкают провод фазы. Защитный и нулевой провода через них не проходят. К нулевому проводу подключается один вывод светильника, а к фазному — ввод выключателя. С противоположной стороны располагается вывод, от которого провод идет ко второму контакту прибора.

Двухклавишный выключатель

Правила, показывающие, как подключить двухклавишный выключатель света, те же самые, что и у простейшего устройства. Отличие только в том, что у аппарата имеются два вывода, которые обычно подключаются к люстре. Каждый из них связан с клавишей, обеспечивающей включение отдельной группы ламп. Двухклавишная модель объединяет в одном корпусе два простых прибора.

Преимуществом способа является возможность одновременного или раздельного включения двух групп светильников от одного устройства. Большее количество переключений требует дополнительной прокладки фазных проводов к выключателю и лампам. Схема, показывающая, как подключить двухклавишный выключатель света, всегда есть на обратной стороне выключателя. Ее также можно найти в сопроводительной инструкции.

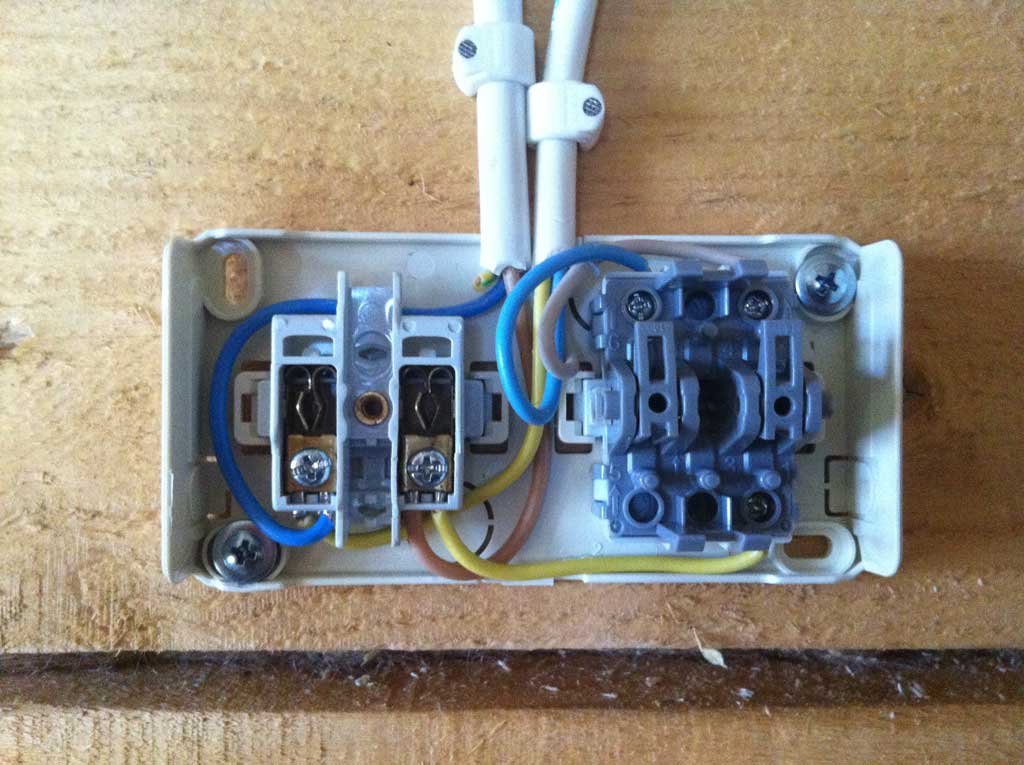

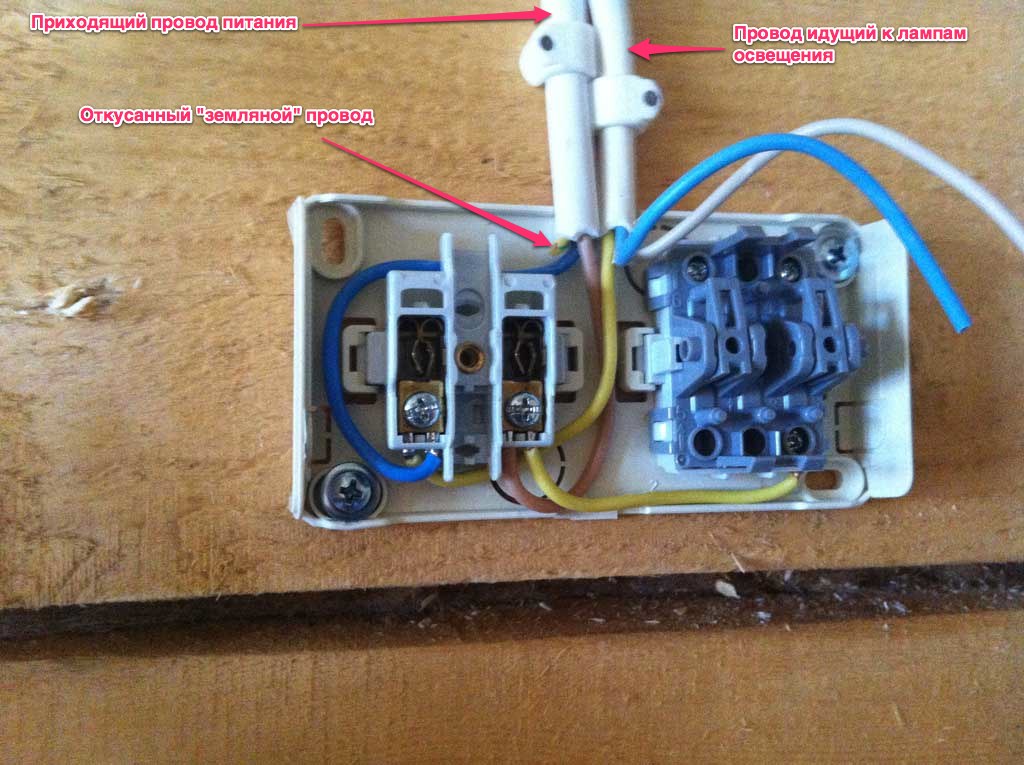

Розетка-выключатель в одном корпусе: как подключить

Выключатель подключается от розетки, если они совмещены в общем корпусе. Способ применяется для разгрузки распределительной коробки, экономии провода и подключения рядом расположенного светильника, например около кровати в спальне.

Подключение делается следующим образом:

• к розетке подается питание обычным способом;
• фаза подключается на ввод выключателя;
• защитный провод также можно подключить от розетки;
• с выхода выключателя и нуля розетки подключается светильник.

Обратное подключение розетки от выключателя не делается, поскольку к нему не подводится нулевой провод. Розетку можно включить или отключить только от автоматического выключателя, расположенного в шкафу управления.

Заключение

Схемы подключения выключателей и розеток не отличаются сложностью, но должны выполняться правильно. Прежде всего это связано с электробезопасностью. Поэтапно выполняя все рекомендации монтажа и правильно собирая схему, можно избежать многих проблем и обеспечить надежность домашней электрической сети.

Подключение, установка и замена выключателей — Блог — EKF

Разбираем на примере разных типов

Перед работой с любым выключателем проверьте, отключено ли электричество.

Стандартный выключатель

Как и обычная розетка, механизм стандартного выключателя имеет две клеммы. К клемме L подключается фазный проводник (ответвление от основного питающего кабеля). Чтобы не ошибиться при монтаже, около неё обычно изображена стрелка в направлении центра изделия. От клеммы 1, для обозначения которой используется направленная от центра стрелка, идёт провод к светильнику.
В конструкции проходного выключателя (переключателя на два направления) предусмотрены три клеммы, но его также можно использовать в качестве стандартного одинарного выключателя. При этом проводники подключаются только к двум клеммам изделия — одна остаётся свободной. При установке выключателя нужно обращать внимание на указание верхней части устройства. Оно обозначено на суппорте или самом механизме. Это поможет поставить клавишу в правильное положение, хотя работать она может, даже если перепутаны верх и низ.

Проходной выключатель

При использовании проходного выключателя по прямому назначению в нём подключаются все три клеммы. В клемме L фиксируется входящая фазная жила, а от клемм 1 и 2 идут проводники ко второму изделию.

Для удобства замены проходной модели следует обозначить проводники при демонтаже старого устройства. Также можно по одному отключать проводники от старого выключателя и последовательно подключать их к клеммам нового.

На рисунке внизу показано применение проходного выключателя в качестве стандартного.

Двухклавишный выключатель

Для управления сразу несколькими светильниками — двумя лампами или двумя группами ламп — устанавливаются двухклавишные выключатели. Каждая клавиша отвечает за свою группу светильников. Изделия состоят из механизма с клеммами, клавиш и корпуса. На рынке представлены модели, в корпусе которых находятся два одноклавишных механизма. Клеммы для подключения входящего фазного проводника в таких выключателях соединяются специальной перемычкой.

Двухклавишные выключатели можно использовать:

• в частном доме или квартире — для включения света в прихожей и при входе в дом,
• в квартире с лоджией или балконом — для освещения комнаты и лоджии по отдельности,
• в санузлах — для подключения вытяжки и освещения.

Выключатель-регулятор (диммер)

Выключатели-регуляторы светового потока, или диммеры, обычно подключаются так же, как и стандартные выключатели. При выборе диммера нужно руководствоваться не только типом установки (скрытая или открытая), но и параметрами мощности.

Важно обратить внимание на материал стены, в которую будет монтироваться устройство: кирпич или бетон обеспечат работу диммера на номинальной мощности, а тонкие гипсокартонные стены заметно снизят её, поскольку теплоотвод у таких перегородок хуже.

Необходимо также учитывать тип светильника: диммер можно использовать с обыкновенными лампами накаливания, диммируемыми светодиодными и люминесцентными лампами, галогенными лампами с трансформатором (ферромагнитным, электронным).

Диммер не предназначен для недиммируемых светодиодных или люминесцентных ламп!

Выключатели с подсветкой как причина мерцания светодиодных ламп

Изделия с подсветкой делают управление домашним освещением комфортнее. В то же время они могут стать причиной мерцания выключенных люминесцентных или светодиодных ламп.

Проблема появляется из-за того, что в работе энергосберегающих ламп применяются конденсаторы. Даже когда освещение выключено, конденсаторы продолжают накапливать заряд, поскольку в цепи присутствует небольшой ток (0,15-0,3 мА). Он нужен для постоянной работы светодиода или неоновой лампочки, которая обеспечивает подсветку в выключателе. Когда напряжение достигает определённого значения, срабатывает схема осветительной цепи. Энергосберегающая лампа включается, расходуя весь накопленный заряд за краткий промежуток времени. Конденсатор разряжается, но сразу же начинается очередной цикл накопления энергии. Лампа продолжает мерцать.

Устранить нежелательное мерцание можно двумя способами:

• подключить промежуточное реле в электрической схеме перед светильником,
• установить другое устройство с подсветкой — проходной выключатель.

Оба решения рассчитаны на то, чтобы конденсатор энергосберегающей лампы перестал заряжаться при выключенном освещении.

Подключение проходного выключателя

В проходном изделии с подсветкой есть возможность подключить лампочку нестандартным образом и тем самым устранить мерцание энергосберегающей лампы. Для этого необходимо, чтобы к месту крепления выключателя подходил нейтральный провод, а сам элемент подсветки (светодиод) подсоединялся с помощью гибких проводников. Светодиод одним проводником подключается к одной из клемм выключателя. Второй проводник ведёт от светодиода к дополнительной клемме, к которой подсоединена нейтральная жила.

Если подключить проходное устройство таким способом, то при включённом освещении цепь питания светодиода будет разомкнута (он не будет светиться). Если выключить освещение, питание пойдёт только на светодиод — конденсатор лампы заряжаться не будет.

Правила установки выключателей

Правила монтажа одинаковы для всех электроустановочных изделий, поэтому прокладывать кабель и подготавливать коробки для выключателей следует так же, как и для розеток. В ванной комнате не следует размещать устройства рядом с раковиной или душем. В остальных помещениях лучше располагать выключатели на удобном расстоянии от дверного проёма.

Замена выключателя

Чтобы заменить выключатель, установленный скрытым способом, аккуратно снимите старое изделие и убедитесь, что новое подходит по размерам к монтажной коробке в стене. Возможно, придётся заменить и коробку. Снимите клавишу с нового устройства — для этого в большинстве изделий предусмотрен специальный паз. Подключите жилы в том же порядке, в каком они были подключены к старому выключателю. Для удобства их можно обозначить при демонтаже.

Замена накладного выключателя на встраиваемый (скрытого типа установки) потребует дополнительных усилий. Демонтируйте старое устройство и, определив размеры, сделайте углубление в стене для подходящей монтажной коробки. Заведите провода в коробку и установите её в отверстии. После подключите выключатель и зафиксируйте его в коробке.

Модели с подсветкой и без подключаются одинаково, если источником освещения служат лампы накаливания.

Всегда выключайте соответствующий автомат перед тем как разбирать выключатель!

Инструкция по подключению проходных выключателей в доме, схема и советы

---

---

Каждый из нас стремится сделать наш дом максимально комфортным для проживания, наполнить его вещами, которые делают жизнь максимально приятной.

Зачастую степень удобства зависит от мелочей, которые на первый взгляд даже незаметны. Одной из таких важных мелочей является установка проходных выключателей в своем доме, схему и порядок проведения работ мы и рассмотрим в данной статье.

Что же такое проходной выключатель? Если у вас в доме есть лестница или длинный коридор, то вы сталкивались с проблемой – идти по неосвещенному участку или обязательно возвращаться, чтобы выключить за собой свет.

То есть, если вы идете спать в спальню, то вы должны передвигаться в темноте, что не только неудобно, особенно в условиях большого дома, но и травмоопасно.

Но выход из такого положения есть – он заключается в том, что на таких участках устанавливаются не обычные выключатели, а проходные, которые отличаются схемой своей работы.

Они предназначены для работы в паре и не могут корректно функционировать друг без друга и по-сути являются переключателями фазы.

Их задача не расцепить сеть, а переключить фазу с одного провода на другой, поэтому в отличие от классических выключателей, к ним подводится не два провода, а три – вход и два выхода.

Схема подключения показана на рисунке 1.

Рис. 1 Подключение проходного выключателя

Давайте рассмотрим её подробнее.

Итак, из электросети мы берем «ноль» и подключаем его напрямую к осветительному прибору, фаза же идет на включатели.

В том виде, который изображен на рисунке мы видим, что сеть разомкнута, а значит, лампочка гореть не будет.

Тем не менее, какой бы из проходных выключателей мы не нажали – сеть замкнется и лампа загорится.

При этом получится ситуация, что какой бы опять выключатель мы не тронули – сеть разомкнется и, соответственно все сработает как нужно.

Во времена СССР устройств, которые мы здесь рассматриваем, в продаже не было, и поэтому людям приходилось довольствоваться только возможностью подключения двух обычных расцепителей, подключенных последовательно.

Пример на рис.2

Рис.2 Подключение выключателей последовательно

Здесь отчетливо видны недостатки такого подхода. Допустим, вы идете по коридору (слева-направо) по пути от S1 к S2 и первый расцепитель (S1) находится в отключенном состоянии, а S2 во включенном. В этом случае система работает идеально.

Вы проходите по коридору, включаете первый и выключаете второй. Более того, если вы решите вернуться, то система также точно сработает.

Проблемы начинаются тогда, когда вслед за вами, по вашему пути захочет пройти еще один человек. Он не сможет ни включить, ни выключить свет также, как это сделали вы.

Такая система работает только в таком «идеальном» случае, поэтому она не годится для использования в быту, хотя и применялась ранее, т.к. альтернативы попросту не существовало.

Рассмотрим особенности монтажа проходных выключателей.

В отличие от обычных выключателей, в случае монтажа рассматриваемых приборов, нужно подводить не два а три провода. Эти три провода должны быть выведены в соответствующий подрозетник.

Именно поэтому наличие приборов такого типа нужно учитывать еще на этапе проектирования электропроводки в квартире или доме, ведь штробить стену ради того, чтобы проложить в ней еще один дополнительный провод – дело весьма хлопотное, дорогое и грязное.

Более того, каждый выключатель должен быть соединен не только с электросетью и токоприемником (в данном случае с лампочкой), но и друг с другом.

Полезный совет: даже не надейтесь сделать разводку проходных выключателей в подрозетниках – провода займут очень много места.

Для этого стоит использовать распределительные коробки, в которых и проводить все операции по соединению.

В распределительную коробку только от двух проходных выключателей поступает такое количество проводов, в котором очень легко запутаться. Чтобы этого не произошло – вам на помощь придут:

• Грамотно составленная схема электроснабжения дома со всеми нанесенными электропроводами
• Маркирование каждого кабеля согласно этой схемы

Имея в руках схему и маркированные провода, вы всегда сможете подключить все грамотно и правильно без особого труда.

Материалы для работ.

При выборе материалов стоит учитывать, что проводку всегда хочется сделать один раз и больше никогда её не касаться, поэтому обязательно используйте самые качественные и профессиональные материалы.

1. Клеммники – они должны быть «втычными». Данные клеммники во-первых значительно экономят время на монтаж, во-вторых, являются одним из самых надежных способов передать электрический контакт
2. Провода – трехжильные (ноль, фаза, земля), хотя заземление в освещении не используется, такой провод как нельзя кстати подходит для монтажа именно проходного выключателя (вы же помните, что к нему подходят не 2, а 3 провода?)
3. Изолента
4. Маркировка для кабеля в виде самоклеющейся ленты или в виде клипс
5. Сами выключатели
6. Крепеж для кабеля

---

---

Что представляет собой проходной выключатель Legrand, особенности схемы его подключения. Высота установки розеток в современной квартире Как правильно подобрать автомат по мощности нагрузки для квартиры Делаем отверстия под розетку в бетоне и плитке самостоятельно

Схема подключения выключателя и розетки от одного провода

Содержание

• Можно ли соединять и кабели скруткой
• Соединители для проводов и кабелей
• О распределительной коробке
• Советы и правила безопасности
• Подготовка: прозвонка и определение фаз на потолке

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Соединители для проводов и кабелей

Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.

Винтовые зажимы

Используются для соединения проводов разного материала и различного диаметра. Исключение — многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.

Зажим силовой

В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.

Клипсы

Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.

Пружинные зажимы

В качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров

Важно правильно подобрать зажим, иначе контакт будет ненадежным

Пружинные клеммы

Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.

Соединительные зажимы

Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.

Муфты

Выполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.

О распределительной коробке

В квартире или доме от электрического щита провода разводятся по разным комнатам. Обычно имеется несколько точек подключения: выключатель, розетки и так далее. Для того чтобы все провода были собраны в одном месте, создали распределительные коробки. В них заводятся проводка от розеток, выключателей и соединяются в полом корпусе.

Для того чтобы при ремонте не пришлось искать, где в стенах спрятаны провода, электропроводка прокладывается на основании специальных правил, прописанных в ПУЭ (Правила устройства электроустановок).

Основной считается рекомендация, согласно которой все соединения, выполняются в распределительной коробке.

Распределительные коробки классифицируются по типу крепления. Итак, бывают коробки для наружного монтажа и внутренней установки. Для второго варианта в стене необходимо подготовить отверстие, в которое будет вставлена коробка. В итоге крышка коробки располагается на одном уровне со стеной. Часто крышку при ремонте скрывают обоями, пластиком. В крайнем случае – применяется наружная коробка, которая крепится прямо на стену.

Бывают круглые или прямоугольные распределительные коробки. В любом случае будет минимум 4 выхода. На каждом выходе имеется штуцер или резьба, к которым крепится гофрированная трубка. Это делается для быстрой замены провода. Вытягивается старый провод, прокладывается новая проводка. Не рекомендуется прокладывать кабель в штробу на стене. Если электропроводка сгорит, придется долбать стену, нарушать отделку, чтобы провести ремонтные работы.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

No tags for this post.

Как подключить электрические розетки и выключатели

Предупреждение

Перед началом любых работ с электрическими компонентами убедитесь, что электрический ток в цепи, с которой вы работаете, отключен щитком выключателя дома. Прежде чем продолжить, убедитесь, что ток отключен с помощью мультиметра или аналогичного устройства. Ознакомьтесь с правилами электробезопасности, прежде чем приступать к выполнению задачи по замене проводки розетки.

Ель / Кевин Норрис

Правильные соединения с винтовыми клеммами

Стандартная передовая практика для подключения проводов цепи к выключателю или розетке — использовать винтовые клеммы, которые обычно расположены по бокам корпуса устройства. Для безопасного и надежного соединения с помощью винтовых клемм:

1. Зачистить провод

   Снимите около 3/4 дюйма изоляции с каждого провода цепи с помощью инструмента для зачистки проводов. (Заземляющий провод может быть неизолированным.)

   Ель / Кевин Норрис

2. Согните проволоку

   Согните оголенный конец проволоки в виде крючка или буквы «U» с помощью острогубцев.


   Ель / Кевин Норрис

3. Прикрепите провод к винту

   Наденьте крючок каждого провода на соответствующую винтовую клемму так, чтобы конец провода находился с правой стороны винта. Изоляция провода должна быть рядом с винтом (но не под ним); только оголенный металл провода должен соприкасаться с какой-либо частью винта.

   Ель / Кевин Норрис

4. Замкнуть проволочную петлю

   Плотно закройте крючок вокруг стержня винта с помощью острогубцев.

   Ель / Кевин Норрис

5. Затяните винт

   Затяните винт по часовой стрелке, используя отвертку Phillips или отвертку с квадратным шлицем, в зависимости от того, что лучше подходит для винта. Поскольку крючок закручивается вокруг винта по часовой стрелке, затягивание винта еще больше закрывает крючок. Винт должен быть очень тугим, прочно удерживая проволоку под головкой винта.

   Ель / Кевин Норрис

Электропроводка Розетки средней длины

Когда розетка расположена в середине цепи — с другими розетками «вверх по течению» и дополнительными розетками «вниз по течению» — есть два способа подключения розетки.

Во-первых, вы можете подключить розетку так, чтобы входящие провода подключались к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а исходящие провода подключались к другой паре винтовых клемм. В этой конфигурации вся мощность цепи проходит через металлическую связь внутри самой розетки. Это обеспечивает довольно простое подключение, но его недостаток заключается в том, что, если что-то пойдет не так с розеткой, выходная часть цепи также обесточится, поскольку ток не может течь через розетку. По этой причине профессионалы обычно подключают розетки, используя второй метод, если это возможно.

Второй метод подключения промежуточных розеток заключается в подключении их к проводам цепи через «косички». Косичка представляет собой короткий отрезок провода, идущий от клеммы с горячим или нейтральным винтом на розетке к проводам цепи, которые соединяются вместе в розетке с помощью соединителя проводов. В этой конфигурации есть полный путь, проходящий через электрическую коробку к нисходящей части цепи; косички просто подключаются к горячей и нейтральной линиям, чтобы питать розетку. Преимущество этой конфигурации очевидно: если розетка выходит из строя, остается непрерывный путь цепи, ведущий к розеткам и приборам после розетки.

Большинство электриков будут использовать эту вторую конфигурацию, когда в коробке достаточно места для разъемов проводов.

Соблюдение правильной полярности

Полярность является частью системы безопасности, которая удерживает электричество в правильном направлении. В типичной бытовой электрической цепи черные провода цепи (а иногда и красные) являются «горячими» проводами, передающими питание от источника к выключателю или розетке. Белые провода являются «нейтральными» и передают электричество обратно к сервисной панели дома (коробка выключателя) после того, как оно пройдет через все устройства или светильники в цепи.

Чтобы соблюдать правильную полярность при подключении к розетке, подключите черный горячий провод к одной из клемм бронзового цвета. Подсоедините белый нейтральный провод к одной из нейтральных клемм серебристого цвета.

При подключении стандартных выключателей оба провода, подключенные к выключателю, горячие. Если в электрощитке присутствуют нулевые провода, их просто соединяют между собой проводным соединителем, минуя выключатель.

Со всеми выключателями и розетками подключите заземляющий провод цепи (оголенный медный или с зеленой изоляцией) к винту заземления устройства.

Ель / Кевин Норрис

Использование правых вставных соединителей

Многие выключатели и розетки имеют отверстия в задней части корпуса устройства для выполнения «врезных» соединений. Зачищенный конец провода вставляется в отверстие, а пружинный зажим внутри отверстия удерживает провод на месте.

Качественные устройства имеют винты, которые можно затянуть после вставки провода для врезного соединения. Эти устройства обеспечивают безопасное соединение, и их можно использовать. В дешевых устройствах часто нет этих винтов, и соединение полностью зависит от натяжения пружины внутри отверстия. По этой причине данный тип подключения не рекомендуется.

Если устройство не имеет винтов для зажима втычных соединений, вместо втычных соединений используйте стандартные боковые винтовые клеммы.

Ель / Кевин Норрис

Подключение трехпозиционных переключателей

Трехпозиционные выключатели управляют светильником или розеткой из двух разных мест. Эти переключатели имеют два «путевых» провода и один «общий» провод. Хитрость при замене трехпозиционного переключателя заключается в том, чтобы пометить общий (или «COM») провод на старом переключателе, прежде чем отсоединять провода. Контактные провода не нужно маркировать, поскольку любой контактный провод может подключаться к любой винтовой клемме контактного зажима на переключателе.

Чтобы подключить новый коммутатор, подключите помеченный общий провод к разъему COM (обычно бронзового или темного цвета) на коммутаторе. Подсоедините каждый из двух других проводов к одной из клемм светлого цвета. Наконец, подключите оголенный или зеленый провод заземления к зеленому винту.

Ель / Кевин Норрис

Подключение розетки GFCI

Розетки GFCI (прерыватель цепи замыкания на землю) имеют два набора клемм: одна с пометкой LINE, а другая с пометкой LOAD.

• Если вы хотите, чтобы розетка обеспечивала защиту от замыканий на землю для устройств, расположенных после розетки, используйте обе клеммы LINE и LOAD, следуя схеме подключения производителя.
• Если вам не нужно обеспечивать защиту GFCI для других устройств или если розетка находится в конце цепи (конец цепи), используйте только клеммы LINE, следуя схеме подключения производителя. Если эта розетка является промежуточной розеткой, используйте короткие гибкие провода, чтобы соединить провода цепи с клеммами LINE на розетке.

Ель / Кевин Норрис

Установка выключателей и розеток – Руководство для начинающих

Когда дело доходит до установки новых светильников и светильников дома, всегда может потребоваться некоторая сборка! Во многих случаях вы можете обратиться за помощью к обученному электрику. Это, пожалуй, самый безопасный и эффективный способ установки выключателей и розеток. Однако, если вам когда-нибудь понадобится заменить или установить выключатель света или розетку в короткие сроки, стоит знать, что делать!

Это руководство расскажет вам об общих моментах, которые необходимо помнить об установке выключателей и розеток. Вскоре вы сможете настроить свои фантастические новые светильники из нашего интернет-магазина как профессионал!

Пожалуйста, обратите внимание – это только для использования в качестве общего справочного руководства. Если вы не знаете, как самостоятельно установить и подключить выключатели и розетки, всегда консультируйтесь со специалистом.

Перед работой с электричеством обязательно наденьте соответствующие средства защиты, например, соответствующие перчатки.

Правила техники безопасности, о которых следует помнить

Этот момент может быть очевидным, но когда дело доходит до электромонтажных работ, безопасность имеет жизненно важное значение. При неправильном обращении или неправильном обращении электричество может убить! Поэтому очень важно проявлять максимальную осторожность. Опять же, если вы когда-нибудь почувствуете неуверенность в установке или подключении выключателей и розеток самостоятельно, проконсультируйтесь с местным экспертом.

Перед включением нового выключателя или розетки необходимо отключить питание. Обычно это означает поиск блока предохранителей и автоматических выключателей. Домашнее освещение обычно подключается к одной или нескольким цепям, а их предохранители обычно маркируются. Вы можете отключить эти предохранители, но может быть безопаснее сразу отключить все питание.

Вы также должны убедиться, что розетка или выключатель, с которым вы работаете, полностью выключены с помощью испытательного оборудования. Вам понадобится тестер напряжения для освещения и тестер для других розеток.

Убедитесь, что никто другой не включит цепь или предохранитель, и осторожно отвинтите существующий фитинг. Вам также необходимо убедиться, что внутри чисто и чисто, чтобы не осталось мусора.

Когда дело доходит до правильных инструментов для работы, вам понадобится как минимум отвертка! Проверьте, какой конец вам нужен — крестообразный или крестообразный — и держите под рукой дюбели и шурупы. В зависимости от того, что вы хотите установить, вам может понадобиться инструмент для зачистки проводов и перфоратор.

Хорошая новость заключается в том, что установка новых или сменных розеток/выключателей света относительно проста. Если вы впервые занимаетесь установкой или заменой, будьте уверены, что сделать это сейчас проще, чем когда-либо прежде. Крышки розеток и выключателей, а также комплекты проводки, которые вы покупаете в розетках DIY, также должны иметь полезные инструкции.

Установка выключателя света

При установке нового выключателя света важно ознакомиться с его внутренним устройством. Вы, вероятно, столкнетесь с лицевой панелью (внешняя пластиковая) и металлической внутренней частью, называемой монтажной коробкой. Это стандарт для пластиковых выключателей света. В металлических переключателях все немного по-другому — мы скоро к этому подойдем.

Примечание. Это руководство описывает замену/установку простого светильника. Другие, такие как двойные переключатели, потребуют небольшого дополнительного руководства!

Снимите существующую лицевую панель, которую необходимо прикрепить парой простых винтов. Держите винты в стороне. Отличный совет здесь, чтобы сделать быстрое фото вашей проводки. Таким образом, вы будете точно знать, как все это соединяется вместе, когда все сказано и сделано.

На обратной стороне вашего выключателя вам нужно будет открутить дальше — это даст вам доступ к проводам. Теперь вы сможете снять старый фитинг или лицевую панель. Аккуратно снова присоедините и затяните провода к новому выключателю почти так же, как и к предыдущему фитингу.

Однако, если вы переходите на металлический выключатель света, вам необходимо заземлить провода. Это важно, чтобы вас не ударило током! Заземление защищает вас, отправляя ложные токи «обратно на землю». Это мера безопасности, которая имеет решающее значение для подключения и установки любого электрического блока.

Давайте вернемся к идее металлического внутреннего пространства. Ваш заземляющий провод имеет зеленый и желтый цвета, а в пластиковом выключателе он крепится к металлической внутренней части. Нет такого внутреннего с металлическим переключателем. В металлическом выключателе света вам необходимо убедиться, что заземляющий сердечник прикреплен к лицевой панели.

Следя за своей фотографией проводки, осторожно отсоедините провода от существующей установки. Снимите сердечник заземления и прикрепите его к новой лицевой панели. Затем заменить провода по прежнему моду тоже на новую лицевую панель.

Если вы вообще не видите заземляющий провод или не знаете, как выполнить этот шаг, обязательно обратитесь к электрику.

Когда все провода подключены к новой лицевой панели и переключателю, закрепите все обратно и включите питание для проверки.

Могу ли я переделать выключатель света?

Вы можете заменить один переключатель на что-то более удобное. Например, некоторые светильники поставляются с диммерами. В других случаях вы можете установить датчик движения. Возможно, вы даже захотите перейти на двойной или мультипереключатель (например, на нашу тележку Studio Range 4 Gang Dolly ).

Переход на любой из этих альтернативных вариантов вполне возможен. Однако они потребуют от вас немного больше работы. В качестве альтернативы всегда стоит обратиться за помощью к профессиональному электрику.

При использовании мультипереключателей вам нужно помнить, что вам необходимо сразу же заменить исходный одиночный фитинг. Вам понадобится по крайней мере двухсторонний переключатель — и вам понадобится трехжильный заземляющий кабель для подключения обоих переключателей в устройстве. Мульти-переключатели могут быть сложными и даже опасными в настройке, поэтому обязательно проявляйте исключительную осторожность. Опять же, эти типы коммутаторов могут работать лучше всего при профессиональной поддержке.

Диммерные выключатели немного проще в обращении. Они бывают разных форм и стилей, но концепция очень похожа. После того, как вы отсоединили все исходные провода, вам нужно будет подключить заземляющие провода к диммеру. Для этого вам в идеале понадобится проволочная гайка, чтобы закрыть ее и подключить к зеленым или оголенным проводам в самой коробке.

Затем вы должны затянуть диммер и внимательно следить за всеми предоставленными инструкциями. Заменить диммер стандартным так же просто, но опять же, стоит следовать любым конкретным инструкциям, которые вы получаете.

При использовании датчиков движения вам всегда нужно убедиться, что в вашем существующем фитинге есть нейтральный провод. Как правило, это черный или синий цвет, и он подключается, как и следовало ожидать, с помощью обычного переключателя. Следуйте процедуре, которую мы перечислили выше, и не торопитесь!

Переделать выключатель света не так сложно, как может показаться на первый взгляд. Как упоминалось ранее, домашняя проводка прошла долгий путь!

Начало работы с розетками

Во многих отношениях установка простой розетки намного проще, чем установка выключателя света! Замена или установка новых розеток — это просто случай принятия решения, какой вариант вы предпочитаете — скрытый или накладной монтаж. Розетки, такие как Vintage Range Double , просты в установке и использовании. 9№ 0005

Основное различие между розетками для скрытого монтажа и накладными розетками заключается в том, что они крепятся к стене. Розетка для скрытого монтажа, как и следовало ожидать, находится на одном уровне со стеной, что означает, что она «встроена» и выглядит плоской. Розетка для поверхностного монтажа немного выступает и встречается чаще.

У обоих есть свои плюсы и минусы. Розетки для поверхностного монтажа, как правило, намного проще в обращении и установке. Однако они не выглядят стильно, как варианты скрытого монтажа! С розеткой для скрытого монтажа вам часто придется вырыть небольшое углубление в штукатурке стены, чтобы вставить ее. При желании вы также можете переключаться между ними.

Как и при установке выключателя света, вы всегда должны убедиться, что питание отключено. По крайней мере, вы должны убедиться, что цепь или предохранитель вашей розетки отключены. Для абсолютной безопасности имеет смысл отключить всю цепь. Эта работа вряд ли займет у вас много времени, поэтому вам не придется отключать все питание часами.

Всегда проверяйте цепь с помощью тестера разъемов после отключения питания. Это делается для того, чтобы цепь не была под напряжением и чтобы вы могли продолжить и внести коррективы.

Также убедитесь, что у вас есть заземляющая трубка — зеленая и желтая — под рукой, если внутри есть оголенная проводка. Крайне важно, чтобы вы надели это, чтобы избежать любого шанса поражения электрическим током.

Вам следует поискать существующие трубы или кабели в стенах. Сверлить их случайно никогда не бывает хорошей идеей!

Для накладного монтажа вам понадобится спиртовой уровень, дюбели, карандаш и как минимум дрель. Молоток тоже помогает!

Установка розетки

Опять же, начнем с поверхностного монтажа. С существующей розеткой для поверхностного монтажа вам нужно будет отвинтить лицевую панель розетки и удалить кабельные соединения внутри. Возьмите новую розетку и протяните кабели через разъемы. Привинтите и установите новую лицевую панель на место, при необходимости установите дюбели.

Если вы устанавливаете совершенно новую розетку, вам нужно будет тщательно отметить точки крепления на стене. Используйте карандаш и новую лицевую панель гнезда в качестве шаблона. Всегда проверяйте, нет ли ничего позади того места, где вы хотите вкрутить новую головку!

Просверлите отверстия для дюбелей и забейте их молотком. Аккуратно прорежьте кабельный ввод в вашей новой розетке. Затем прикрепите коробку к стене с помощью шурупов в дюбелях.

Если вы проводите кабель в розетку с большого расстояния, обязательно установите короб. Это поможет держать кабель на одном уровне со стеной. Его можно измерить, обрезать по размеру и закрепить на стене с проложенным кабелем. Также будет крышка, которую вы также можете закрепить на транке.

Подведите кабели к точкам подключения в коробке, следуя инструкциям, приведенным в вашем руководстве.

При использовании фитингов заподлицо вам потребуется атаковать штукатурку. Это означает, что вам нужно будет просверлить стену, чтобы пройти глубже вашей коробки, создавая контур. В идеале у вас должен быть какой-то шаблон с вашим новым сокетом.

Вам нужно будет аккуратно отколоть гипс в соответствии с вашими рекомендациями и на требуемую глубину. Это будет означать использование молотка и очистку области — так что будьте осторожны! Отсюда вы можете сверлить и заглушать, как при поверхностном монтаже. Подсоедините кабели к соединениям и проверьте.

Возможно, вы обнаружите, что у вас есть каркасная стена, в которой вы хотите установить новую розетку. Если это так, или если вы не уверены, вам необходимо проконсультироваться с профессиональным установщиком.

Вывод

Выключатели и розетки бывают всех форм, размеров и стилей. Будь то промежуточный переключатель (например, наш Vintage Range 1 Gang из сатинированной латуни с черной отделкой ) или что-то другое, мы можем помочь. Мы обязательно предоставим выключатели и розетки отличного качества с четкими инструкциями, которые помогут вам в пути.

Еще никогда не было так просто установить современный, эстетически привлекательный набор розеток и выключателей. Будь то замена или установка с нуля, вполне возможно справиться со всем самостоятельно. Однако, если вы не чувствуете себя комфортно или неуверенно, позвоните электрику, который поможет вам все настроить!

19 ноября 2021 г.

Инструменты и задачи обслуживания (интерактивные)

Перейти к содержимому

Розетки и выключатели известны как устройства. Устройство определяется как единица электрической системы, предназначенная для передачи, но не для использования электроэнергии. К компонентам, которые распределяют или контролируют энергию, но не потребляют электроэнергию, относятся:

• Переключатели
• Сосуды
• Крепежные заглушки
• Патроны или патроны для ламп

Всегда отключайте электрическую цепь перед обслуживанием или установкой любого из следующих устройств.

Розетки представляют собой контактные устройства, устанавливаемые на выходе для присоединения вилки-насадки. Хотя многие люди (включая электриков) называют розетку «розеткой», «розеткой» или «вилкой», это неправильный термин для использования.

Одиночная розетка представляет собой одноконтактное устройство.
Дуплексная розетка имеет два контактных устройства.
Многоместная розетка имеет более двух контактных устройств.



15 А, 125 В и 20 А, 125 В от Clifford Rutherford лицензированы под номером  CC BY 4.0



15 А, 250 В и 20 А, 250 В от Clifford Rutherford лицензированы под CC BY 4.0

При подключении проводников к розетке (или выключателю):
Сформируйте петлю клеммы на проводе, поместите петлю под винт клеммы, оберните провод вокруг винта клеммы в направлении затяжки винта (почти во всех случаях по часовой стрелке) и затяните винт до нужной степени. Винт клеммы, который не затянут должным образом, или провод, неправильно обмотанный вокруг винта, обычно являются причиной проблем в будущем. Вставные заделки доступны, но они не так хороши, как терминальная заделка шлейфа.

Инструкции по перечислению таких устройств, как розетки и выключатели, обычно допускают подключение только одного провода к каждому клеммному винту. Однако многие электрические коробки, содержащие розетки или выключатели, могут иметь много проводников цепи, требующих подключения к клеммным винтам устройства. Лучший способ сделать необходимые соединения, чтобы только один проводник был подключен к винтовой клемме, — это использовать пигтейл.

После того, как конкретная розетка, которую вы устанавливаете, будет подключена к электрической системе, прикрепите ее к корпусу устройства. Убедитесь, что проводники внутри коробки сдвинуты к задней части коробки устройства, оставив достаточно места для установки розетки.

Осторожно вставьте розетку в коробку устройства, убедившись, что выступы в верхней и нижней части скобы розетки прилегают к гипсокартону, когда розетка установлена. Как только вы определили, что проушины розетки будут упираться в гипсокартон или должным образом отделывать поверхность, прикрепите розетку к коробке устройства с помощью крепежных винтов соответствующего размера. Убедитесь, что розетка находится на одном уровне со стеной и прямая, затем прикрепите крышку.

Дуплексные розетки (3 провода):  Наиболее распространенным типом розеток, используемых в жилых домах, является дуплексная розетка, рассчитанная на 15 ампер при 125 вольт. Он состоит из двух отдельных розеток на одном монтажном ремне. Поскольку многие из этих устройств устанавливаются близко к земле, в некоторых местах требуются розетки с защитой от несанкционированного доступа (T-R) для защиты детей.

20-амперный дуплекс от Bernard Sula, лицензия CC BY 4.0



Незаземленный черный проводник – Подключен к латунной клемме
Заземленный белый проводник – Подключен к серебряной винтовой клемме
Неизолированный или зеленый заземляющий проводник – Подключен к зеленому винту заземления



Как работают защищенные от несанкционированного доступа емкости

Дуплексная розетка с раздельной проводкой-  Дуплексная розетка с разделенной проводкой обычно имеет переключатель, управляющий половиной розетки, а другая половина все время горячая. Они часто используются для обеспечения доступного коммутационного устройства возле дверного проема, которое управляет подключаемой настольной лампой по всей комнате (например, розетка с расщепленным проводом на прикроватной тумбочке позволяет включать и выключать свет у дверного проема, но сигнализация часы, подключенные к одной и той же дуплексной розетке, всегда остаются включенными). Перед установкой удалите язычок, соединяющий клеммные винты на горячей стороне розетки. Не снимайте язычок, соединяющий серебряные винты клемм.

Прерыватель цепи замыкания на землю GFCI- Подключайте розетки GFCI к электрической системе почти так же, как и обычные дуплексные розетки. Однако на задней стороне розеток GFCI одна из латунных винтовых клемм и одна из серебряных винтовых клемм помечены для «линии» или входящих проводников питания. Другой набор винтовых клемм помечен как «нагрузочные» клеммы или отходящие силовые проводники, которые защищают другие розетки после GFCI.

Розетка GFCI от Клиффорда Резерфорда лицензирована в соответствии с CC BY 4.0



Для двух устройств обычно требуется установка специальной розетки на 125/250 В. Эти розетки больше по размеру и имеют другую конфигурацию, чем одинарные или дуплексные розетки.

Осушитель 30 А, 3 полюса и Осушитель 30 А, 4 полюса от Clifford Rutherford лицензированы согласно CC BY 4.0

Диапазон 50 А, 3 полюса  и Range 50 A, 4 Pole  Clifford Rutherford лицензированы в соответствии с CC BY 4.0

Выключатели используются для управления различными осветительными приборами, а иногда и розетками или оборудованием, установленным в жилой электропроводке. Процедуры установки выключателя очень похожи на процедуры установки розетки. Основное различие заключается в количестве выключателей, установленных в многоклавишных коробках: в жилых помещениях распространены двух- и трехклавишные распределительные коробки. Позаботьтесь о том, чтобы в коробке устройства было достаточно места для всех проводников и выключателей.

В жилом и коммерческом строительстве обычно используются два типа выключателей: тумблер и кулисный (также известный как декор). Хотя кулисные переключатели также считаются декоративными и в некоторых случаях могут быть более желательными, они часто имеют более широкий профиль, чем тумблеры, и могут требовать больше места в распределительной коробке. Так как имеется очень много распределительных коробок с несколькими постами, убедитесь, что все переключатели выровнены, чтобы лицевая панель была выровнена при установке.

Номинальные параметры переключателя должны соответствовать напряжению и току, с которыми вы сталкиваетесь в цепи, в которой вы используете переключатель. Многие цепи освещения жилых помещений подключаются проводниками 14 AWG, защищенными автоматическим выключателем на 15 ампер, и для них потребуются выключатели с номиналом 15 ампер, 120 вольт. Этот рейтинг переключателя наиболее часто встречается в жилой проводке.

Однополюсные, трехходовые и четырехпозиционные выключатели должны быть подключены таким образом, чтобы все переключения выполнялись в незаземленном проводнике цепи. Нет необходимости подключать белый изолированный заземляющий проводник к какому-либо выключателю в коммутационной цепи жилого помещения.

Однополюсный переключатель —   Однополюсный переключатель, используемый в цепях на 120 В для управления розеткой или розетками освещения только из одного места, является наиболее распространенным. В однополюсном выключателе два провода будут подсоединены к двум клеммным винтам на выключателе. Оба провода будут считаться «горячими» незаземленными проводниками. Один из них является входным проводом питания, а другой провод идет к осветительному прибору или розетке.

• Подсоедините два проводника (обычно черного цвета или повторно идентифицируемые как таковые * ) к выключателю
• Заземлите коммутатор.
• Установите переключатель так, чтобы на нем было написано «ВЫКЛ. », когда переключатель находится в нижнем положении.

Однополюсный переключатель от Clifford Rutherford лицензирован под CC BY 4.0



*Петля переключателя
Бытовые электрики очень часто сначала подключают источник питания к розетке освещения, а затем прокладывают двухжильный кабель к месту однополюсного переключения. При использовании коммутационной петли используйте белый провод в качестве незаземленного проводника и идентифицируйте его как таковой. Требуется, чтобы белый провод был идентифицирован на обоих концах как горячий провод. Используйте черную изоляционную ленту, хотя можно использовать и другую цветную ленту (например, красную или синюю), или несмываемый маркер для маркировки проводника. Метка должна полностью охватывать проводник.

Трехходовой выключатель — Соединяет три провода с выключателем для управления осветительной арматурой или розеткой из двух мест, например, вверху и внизу лестницы. Трех- и четырехпозиционные переключатели не имеют маркировки включения/выключения. Начинающие электрики и специалисты по техническому обслуживанию часто сбиваются с толку при подключении трехпозиционных выключателей. Изучение некоторых основных правил может значительно облегчить этот процесс.

Правила для трехпозиционных переключателей

• Трехпозиционные выключатели всегда должны устанавливаться парами.
• Между двумя трехпозиционными выключателями всегда должен быть проложен трехжильный кабель.
• При подключении с помощью кабелепровода три отдельных провода должны быть протянуты в кабелепровод между двумя трехпозиционными переключателями.
• К черной «общей» клемме трехпозиционного переключателя всегда должен быть присоединен черный изолированный провод.
  • К одному трехпозиционному переключателю будет прикреплен черный «горячий» провод питания.
  • Другой трехпозиционный выключатель будет иметь черный изолированный проводник, который будет подсоединен к осветительной нагрузке.
• Подсоедините два дорожных проводника к двум латунным контактным зажимам и к проводнику, обеспечивающему питание.
• При использовании кабеля с неметаллической оболочкой:
  • Когда источник питания подведен к первому трехпозиционному переключателю, контактные провода, соединяющие контактные зажимы обоих переключателей, будут черного и красного цвета.
  • Когда источник питания сначала подводится к розетке освещения, бегущие провода будут красными и белыми.
    • Заново обозначьте белые дорожные проводники черной лентой в каждом месте выключателя.
• Заземлите коммутатор.

Четырехпозиционный переключатель-  Четырехпозиционный переключатель имеет четыре проводника, подключенных к ним. Четырехпозиционные переключатели используются в цепях на 120 вольт для управления осветительной нагрузкой из трех или более мест, например, в комнате с тремя дверными проемами, где требуется, чтобы выключатели, управляющие освещением комнаты, располагались в каждом дверном проеме. Они используются в сочетании с двумя трехпозиционными переключателями. Два проводника придут от одного трехжильного кабеля и два проводника от второго трехжильного кабеля.

• Подсоедините жилы одного кабеля к двум винтовым клеммам одного цвета (винты с подвижными клеммами).
• Подсоедините оставшиеся два проводника к двум винтовым клеммам другого цвета (перемещающиеся винтовые клеммы).

Двухполюсный переключатель — Эти переключатели используются в цепях 240 В для управления нагрузкой из одного места (например, электрическим водонагревателем). Двухполюсный переключатель имеет четыре контакта и, на первый взгляд, выглядит как четырехпозиционный переключатель. В отличие от четырехпозиционного (или трехпозиционного) переключателя, на тумблере двухполюсного переключателя есть слова «ВКЛ» и «ВЫКЛ». Это означает, что, как и для однополюсного переключателя, для переключателя существует правильное монтажное положение, поэтому, когда он находится в положении «ВКЛ», тумблер укажет на это. Двухполюсный переключатель также имеет маркировку, которая обычно указывает на «нагрузочную» и «линейную» стороны переключателя. Обычно «линейный» набор клемм окрашен в черный цвет, а «нагрузочный» набор клемм — в латунный или бронзовый.

Диммерные выключатели  – используются для увеличения или уменьшения яркости ламп в осветительных приборах. Имеющиеся как в однополюсной, так и в трехсторонней конфигурации, оба доступны либо с вращающейся ручкой, либо со скользящим переключателем
, который изменяет сопротивление в цепи. Диммерные переключатели отличаются от обычных переключателей тем, что они не имеют клеммных винтов, а вместо этого имеют цветные изолированные провода косички, отходящие от переключателя, установленного производителем. Чтобы установить диммерный переключатель, подсоедините его пигтейлы к соответствующему проводнику цепи с помощью проволочной гайки. Однополюсные или трехходовые диммерные выключатели включаются в коммутационные цепи точно так же, как обычные однополюсные и трехходовые выключатели.

Направляющий диммер и поворотный диммер от Clifford и Rosemary Rutherford лицензированы под номером  CC BY 4.0



Комбинированные устройства представляют собой комбинацию двух устройств, оба из которых крепятся на одном ремне. Это могут быть два однополюсных переключателя, однополюсный переключатель и трехпозиционный переключатель, однополюсный переключатель и розетка или однополюсный переключатель со световым индикатором.

Комбинированный переключатель от Gwen Arkin лицензирован под CC BY 4.0

Лицензия

Поделиться этой книгой

Поделиться в Твиттере

Определение напряжения и силы тока выключателя, вилки, розетки и розетки

Как определить правильный ток и номинальные значения напряжения для выключателя, Розетки , розетки и вилки и т. д. ?

Выключатели, розетки, вилки, розетки, соединители, УЗО и т. д. разработаны и рассчитаны на различные номиналы, имеющие разные электрические характеристики. Номинальные характеристики переключателей зависят от множества факторов, например, материала и класса изоляции, используемых для контактов переключателя, размера и расстояния между контактами, конкретного применения и т. д.

Существует два основных номинала переключателя:

• Номинальный ток: Номинальный ток в амперах, указанный на заводской табличке переключателя, показывает максимальную силу тока, которую переключатель может выдержать в подключенной цепи.
• Номинальное напряжение: Это максимальное напряжение, при котором переключатель может использоваться и устанавливаться в цепи.

Давайте посмотрим, каковы правила и нормы, касающиеся номинала переключателя и как выбрать правильный размер переключателя в зависимости от нагрузки по току и напряжению.

• Сообщение по теме: Как подобрать автоматический выключатель нужного размера? Калькулятор выключателя и примеры

Содержание

Номинальный ток переключателя в амперах:

Все выключатели, выключатели, вилки, розетки, соединители, провода и т. д., имеющие два номинала силы тока.

Максимальный безопасный ток: выключатели, вилки, выключатели, соединители, провода и т. д. имеют безопасный максимальный ток.

• Максимальный ток: Максимальный номинальный ток переключателя 15 А составляет 15 А, т. е. он может быть установлен в цепи с максимальным током нагрузки 15 А.

Максимальный номинальный ток зависит от напряжения цепи и никогда не должен превышать точного номинального тока. Если он превысит, он расплавит и сварит контакты переключателя, и переключатель будет бесполезен. Отсутствие выключателя может привести к повреждению подключенного устройства и даже вызвать опасный пожар. Проще говоря, переключатель на 15 А не следует использовать для тока нагрузки 20 А.

Как правило, бытовые и бытовые устройства работают от цепей нагрузки 15 А (калибр 14), но иногда устройства на 20 А (калибр 12) также используются в случае однофазного питания 120 В переменного тока. В основном цепи на 30 А (10 калибр) используются для питания 240 В переменного тока в зависимости от мощности нагрузки, например, водонагревателей и т. д. – Решенные примеры

Большинство бытовых устройств рассчитаны на 15 А, но иногда может подойти устройство на 20 А.

• Максимальный безопасный ток: А 30 А Максимальный безопасный ток переключателя составляет 24 А. то есть он может быть установлен в цепи с максимальным током нагрузки 24 А, например, в цепи водонагревателя с выключателем на 30 А, при токе нагрузки 24 А или ниже. Его можно рассчитать следующим образом:

Безопасный максимальный ток: Максимальный ток x 80%

Учебники по подключению соответствующих переключателей:

• Как подключить переключатели последовательно?
• Как подключить переключатели параллельно?

Пример: Какова максимальная безопасная сила тока в амперах для выключателя на 15 А?

Решение:

• Безопасный максимальный ток = максимальный ток x 0,8
• Максимальный безопасный ток = 15 А x 0,8
• Максимальный безопасный ток = 12 А

Это означает, что выключатель на 15 А можно безопасно использовать при токе нагрузки 12 А. Хотя переключатель на 15А можно использовать для точного выключателя на 15А при непостоянной (неодновременной) нагрузке. В то время как в случае постоянной нагрузки, переключатель на 15 А следует использовать для цепи нагрузки не более 12 А.

Если номинальный ток одинаков для 120 В и 240 В, значение нагрузки в вольт-амперах (ВА) и ваттах (Вт) может отличаться. например:

• 20A, максимальное безопасное значение тока переключателя 120V составляет 16A. Нагрузка в ваттах, которую может безопасно выдержать этот переключатель = 16 А x 120 В = 1920 Вт.
• Если номинальный ток такой же, а мы увеличиваем напряжение до 240В, то = 16А x 240 = 3840 Вт. (Примечание. Это расчет в качестве примера. Используйте выключатели, вилки и розетки на 30 А при напряжении питания 240 В.
• Аналогичным образом, безопасная максимальная сила тока переключателя на 15 А составляет 12 А, а нагрузка, которую может выдержать этот переключатель, составляет 12 А x 120 В = 1440 Вт.

Связанные калькуляторы:

• Калькулятор размеров проводов и кабелей в AWG
• Калькулятор размеров электрических проводов и кабелей (медь и алюминий)

Номинальное напряжение переключателя в вольтах:

Номинальное напряжение переключателя показывает максимально допустимое напряжение цепи, в которой переключатель должен использоваться для различных нагрузок.

Выключатель может быть рассчитан на переменное напряжение, постоянное напряжение или и то, и другое с разными значениями и силой тока. Например, переключатель может быть рассчитан на 240 В переменного тока, 230 В переменного тока, 15 А, 120 В постоянного тока, 20 А и т. д. Перед установкой прочтите руководство пользователя или данные на паспортной табличке переключателя.

Напряжение питания никогда не должно превышать номинальное напряжение переключателя. Другими словами, если мы подключим выключатель 120В на 500В, приложенное напряжение может перескочить через разомкнутые контакты (и перегреться из-за перенапряжения) цепи и подключить нагрузку к напряжению питания. Это также приведет к возникновению искры, что может привести к возгоранию. Выключатель разомкнет цепь и остановит работу, если ток превысит предел из-за чрезмерного напряжения по сравнению с номинальным напряжением. Короче говоря, переключатели с номиналом 120 В и 230 В не следует использовать для 240 и 480 В соответственно.

• Связанный пост: Как определить размер заземляющего проводника, заземляющего провода и заземляющих электродов?

Сколько выключателей, розеток и розеток можно установить в цепях 15А и 20А?

• Для безопасной и бесперебойной работы к цепи 15А следует подключить одну розетку.
• Чтобы узнать безопасное количество розеток или розеток, назначьте 1,5 А для каждой из них следующим образом.
• Цепь 20 А / 1,5 А = 13 Количество розеток и розеток.
• Цепь 15 А / 1,5 А = 10 Количество розеток или розеток.

Для цепей на 15 А и 20 А используйте провода калибра 14 и 12 соответственно. В случае наружных работ, прачечных, кухонь, ванных комнат или зон с водой рекомендуется использовать GFCI и прерывающие розетки для максимальной защиты.

• Сообщение по теме: Как подключить одноэлементный водонагреватель и термостат?

Размеры АВР и разъединителей

Номинальные параметры разъединителя

В соответствии со статьей и разделом NEC-430:

• Подходящий размер разъединителя должен быть равен или больше 115% двигателя полный ток нагрузки.
• Если принять во внимание мощность или мощность разъединителя, номинальная мощность (или мощность) разъединителя должна быть равна или больше номинальной мощности двигателя или мощности при номинальном напряжении.

Номинальные параметры автоматического переключателя резерва (АВР)

Пример: Каков правильный размер АВР для трехфазной сети переменного тока мощностью 210 кВт, 208 В?

Решение:

• Ток в трехфазных цепях переменного тока = I = P / (V x √3
• I = 210 кВт / (208 В x 1,732)
• I = 583 Ампер.

Вы можете использовать автоматический ввод резерва на 600А (три полюса) для тепловых нагрузок 210кВт.

• Связанный пост: Как подключить автоматическое и ручное переключение и автоматический переключатель — (1 и 3 фазы)

Правила NEC и IEC о номинальных характеристиках переключателей

• 14 Провод калибра должен использоваться для выключателя, вилки или розетки на 15 А и бытовой нагрузки, такой как цепи освещения.
• Провод калибра 12 следует использовать для выключателя на 20 А.
Провод калибра
• 10 следует использовать для выключателя на 30 А (в основном 240 В) и автоматического выключателя на 30 А.
• Выключатель или вилка, рассчитанная на 15 А, 120 В, может использоваться в цепи нагрузки макс. 15 А, 120 В.
• Выключатель или розетка, рассчитанные на 15 А, 120 В, не могут использоваться в цепи нагрузки 20 А, 120 В.
• Выключатель на 20 А, 120 В можно использовать в цепи нагрузки 15 А и 20 А, 120 В.
• Использование выключателя или розетки 120 В в цепи 240 В и наоборот запрещено правилами.
• Выключатель на 240 В можно использовать только в цепи 120 В, если номинальный ток соответствует току нагрузки.
• Использование выключателя 120 В или вилки на 240 В недопустимо, даже если номинальный ток подходит.
• Переключатели могут быть подключены и подключены к фазному (фазному или линейному) проводу. т.е. только фазный провод должен быть отключен через переключатель ВКЛ/ВЫКЛ подключенной цепи.
• Подключение переключателя к нейтральному проводу запрещено правилами.
• Выключатель на 15 А, 120 В можно использовать в цепи 20 А, 120 В от распределительного щита.
• Выключатель на 20А, 120В нельзя использовать в бытовой сети 15А, 120В.
• Устройства на 15 А (нагрузка) можно включать в розетку на 20 А, но не наоборот.
• Переключатель большого размера — это нормально, но меньший номинал, чем ток нагрузки, может расплавить контакты переключателя.
• Для различных уровней защиты проектировщик и электрик должны выбрать соответствующий переключатель с классом защиты IP в соответствии со стандартом IEC 60529.такие как IP60, IP65 и IP67 и т. д.
• Переключатель, рассчитанный на 10 А, 120 В переменного тока, предназначенный для чисто резистивной нагрузки, может использоваться на 6 А, 120 В переменного тока для индуктивной нагрузки, что не влияет на ожидаемый срок службы переключателя, т. е. 100 000 операций или 25 000 циклов в обоих случаях.

Полезно знать:

Выключатель, рассчитанный на:

• 120 В, можно использовать только для 120 В.
• 240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческое применение)
• 120-277 можно использовать для 120В, 240В и 277В.

Запись по теме: Электрические установки — Стандарты & Регулирование во всем мире

Меры предосторожности

Похожие сообщения:

• Как определить размер центра нагрузки, панелей и распределительного щита?
• Как определить количество автоматических выключателей в щите?
• Как определить правильный размер подпанели?
• Как прочитать данные паспортной таблички MCB, напечатанные на нем?
• Почему мощность автоматического выключателя оценивалась в МВА, а теперь в кА и кВ?
• Как управлять лампой из двух мест с помощью двухпозиционных переключателей? Схема лестничной электропроводки
• Как подключить потолочный вентилятор? Диммерный переключатель и проводка дистанционного управления
• Схема автоматического выключателя освещения ванной комнаты и работа
• 2-позиционный переключатель — как управлять одной лампой из двух или трех мест?
• Что такое промежуточный переключатель – конструкция, работа и применение 4-позиционного переключателя
• Символы переключателей и кнопок

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка

Содержание

3-контактная двойная розетка

Розетка BS1363 (согласно IEC) также известна как британская розетка или розетка типа G. Он имеет несколько типов, например, 1 банду, 2 банды и т. д. с тремя контактами с переключателями или без них и неоновыми лампочками. Он также доступен в различных формах / конструкциях, а подключение проводки зависит от системных требований, и да, мы обсудим его по одному в следующих сообщениях.

Трехконтактная розетка является одной из самых известных и наиболее часто используемых розеток с вилками в разных странах, таких как Великобритания, ЕС и другие арабские и азиатские страны, по следующим причинам.

Нажмите на изображение, чтобы увеличить его

Трехконтактная розетка BS1363 имеет следующие защитные функции.

• Это самая безопасная розетка по сравнению с другими розетками, так как закрытые розетки на розетке(ах) используются для трехконтактных вилок, что предотвращает случайное вставление гвоздей или других токопроводящих материалов детьми.
• Гнездо заземления больше и длиннее, поэтому в него нельзя вставить нейтральную и токоведущую клемму или всю розетку нельзя использовать в перевернутом виде.
• Для розетки BS1363 в соответствующей вилке типа G имеется предохранитель.
• Все контакты изолированы BS-1363, 3-контактной вилкой, которая предназначена для розетки BS-1363.
• Розетки с заглушками на розетках используются для 3-контактных вилок питания, что предотвращает попадание детьми гвоздей или других токопроводящих материалов в розетку. Более длинный контакт заземления помогает открыть два других слота для проводов под напряжением и нейтрали.

Похожие сообщения:

• Как подключить британскую 3-контактную вилку? Подключение штекера BS1363
• Как подключить британскую 3-контактную розетку? Подключение розетки BS1363
• Почему контакт заземления толще и длиннее в трехконтактной вилке?


В следующем руководстве по подключению мы покажем, как подключить новую (или модернизировать устаревшую) трехконтактную розетку с помощью выключателей. Два переключателя могут использоваться для управления работой ВКЛ/ВЫКЛ каждой розетки. Неоновая лампочка показывает положение переключателя ON и OFF, т. е. если лампочка включена, переключатель включен, и цепь работает, и наоборот. Преимущество красной лампочки в выключателях заключается в том, что неоновый свет можно легко увидеть в темных областях, которые указывают на то, что подключенный прибор находится в положении ВЫКЛ или ВКЛ.

Щелкните изображение, чтобы увеличить его

Необходимые инструменты

Следующие основные инструменты необходимы для подключения 3-контактной розетки.

• Выключатель, 2 группы, 3-контактная розетка.
• Плоская отвертка.
• Тестер фаз.
• Ножницы для проволоки, плоскогубцы, бокорезы, ножницы, нож или простой инструмент для зачистки проволоки.

Похожие сообщения:

• Как подключить 1-фазный потребительский блок с разделенной нагрузкой? – УЗО+ВДТ
• Как подключить потребительский блок с двойной разделенной нагрузкой 230 В? – УЗО+ПЦ

Подключение 3-контактной двойной розетки с выключателем

Выполните следующие простые шаги, чтобы подключить двойную розетку BS-1363 (настенную розетку) с выключателями.

• Прежде всего, выключите главный выключатель в щитке и убедитесь, что основное питание отключено.
• Если вы хотите обновить уже установленную 2-местную 3-контактную розетку, ослабьте плотно затянутый винт на передней стороне настенной розетки. Это поможет освободить переднюю крышку от монтажной коробки. Таким образом, розетка может быть отделена от монтажной коробки. Примечание. Пропустите шаг 2, если вы хотите установить полностью новую 2-местную трехконтактную розетку питания (настенную розетку) вместо замены или модернизации двухганговых 3-контактных розеток.
• Если вы хотите подключить новую 3-контактную двойную розетку, просто подключите «Землю» в виде провода зеленого цвета с желтой полосой к винтовой клемме «Е» (что означает «Заземление и заземление»).
• Теперь подключите «нейтральный» провод синего цвета к разъему винтовой клеммы «N» (который указывает на нейтральный).
• Наконец, подключите провод «Live» коричневого цвета к винтовой клемме «L» (которая указывает на ток или фазу).
• Если вы хотите изменить/обновить старую розетку, просто ослабьте винтовые клеммы «L», «N» и «E» заземления в предыдущей розетке и замените соответствующие провода в новой 3-контактной розетке ( Коричневый для активного «L», синий для нейтрального «N» и зеленый или зеленый с желтой полосой для земли «E»).
• В качестве последнего шага затяните винты и установите на место переднюю/заднюю крышку трехконтактного разъема. Убедитесь, что все провода и винты надежно затянуты, так как неплотное соединение может привести к возгоранию из-за дугового разряда и перегрева или даже к поражению электрическим током с серьезными травмами. Кроме того, из гнезда или винтовых клемм не должны торчать провода или оголенные жилы. Теперь осторожно задвиньте 3-контактную розетку обратно в монтажную коробку, чтобы она точно встала в гнездо коробки.
• Вы сделали. Восстановите питание, включив главный выключатель или соответствующий автоматический выключатель в потребительском блоке, и проверьте, работает ли он нормально.

Щелкните изображение, чтобы увеличить его

Как подключить двойную 3-контактную розетку



Запомнить:

• Зеленый с Желтым полосатым проводом к клемме заземления «E».
• Синий провод к нейтральной клемме «N».
• Коричневый провод к клемме «L» под напряжением.

Похожие сообщения:

• Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
• Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?

Цветовые коды проводки IEC и Великобритании:

Похожие посты:

• Проводка распределительного щита с УЗО
• Электропроводка распределительного щита без УЗО

Инструкции и меры предосторожности

• Отключите источник питания (и убедитесь, что он действительно отключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель в главном щите или распределительном щите.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
• Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
• Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения/модификации в соединениях электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке проводки:

• Как подключить и установить электрическую розетку?
• Как подключить гаражный потребительский блок?
• Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
• Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
• Установка однофазной электропроводки в доме – NEC и IEC
• Установка трехфазной электропроводки в доме – NEC и IEC
• Как подключить розетку GFCI?
• Как подключить розетку AFCI?
• Как подключить комбинированный выключатель и розетку?
• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный переключатель AFCI
• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?
• Схема электропроводки на лестнице — как управлять лампой с двух мест?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Схема электропроводки общежития и работа
• Схема подключения Godown — схема подключения туннеля и работа
• Как подключить термостат водонагревателя 120 В — неодновременный?
• Еще больше инструкций по установке и установке электропроводки

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

схемы и способы подключения

Сочетание точки питания и устройства, управляющего осветительными приборами, позволяет рационально организовать электроснабжение жилого или офисного помещения. Согласитесь, гораздо удобнее, если электроприборы будут сгруппированы, а не хаотично «разбросаны» по комнате.

Помимо весомых эргономических достоинств, такое техническое решение имеет массу дизайнерских достоинств. Однако заставляет задуматься и о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие при установке такого агрегата.

Мы представляем исчерпывающую информацию о способах установки и способах подключения блочных электрических устройств. Тонкости и нюансы освещены в фотоподборках и видеороликах, наглядно демонстрирующих специфику работы. Такая мощная информационная поддержка поможет вам отлично справиться с поставленной задачей.

Содержание статьи:

• Подключение розеток с 1-3-клавишным выключателем
  • #1: Способы подключения блока выключателя-розетки
  • #2: Подключение и переключение розетки через выключатель
  • # 3: Установка подключаемых розеток с выключателем
  • #4: Подключение розетки с двухклавишным выключателем
  • #5: Монтаж блока с розеткой и трехклавишным выключателем
• Выводы и полезное видео по тема

Подключение розеток 1-3-клавишным выключателем

С тех пор, когда провода от выключателя были подключены к электрической цепи непонятно как, а в некоторых случаях даже наугад, прошло очень мало времени. Замечено, что в старых домах и постройках достаточное количество устройств было подключено с нарушением многих требований безопасности.

Да, такой подход никак не сказался на работоспособности компонентов. Все функционирует нормально, под вопросом остается только безопасность эксплуатации таких устройств.

Включение розетки с помощью выключателя — популярный способ безопасного управления бытовыми приборами или инструментами, не имеющими собственной кнопки включения

Из года в год приоритетными факторами остаются экономия денег и места. Именно поэтому, сократить количество проводов и используемого пространства на стене, производители электроприборов объединили несколько устройств в единую конструкцию.

Сочетание одно- и двухклавишного выключателя с розеткой повышает максимальную эффективность и удобство использования такого электрооборудования.

Объединение электроприборов между собой, с помощью цельного корпуса, позволяет сэкономить место и уменьшить количество задействованных проводов

Следует помнить, что подключать блочное электроустановочное устройство необходимо с учетом максимальная загрузка.

#1: Способы подключения выключательно-розеточного блока

Существует несколько способов присоединения объединенного блока. Эта функция стала доступна относительно недавно. Раньше невозможно было найти электрооборудование разных вариантов в одном корпусе дома.

Розетка с выключателем, соединенным в одном корпусе, более привлекательна внешне, не имеет зазоров и стыков

Способ соединения выключателя и розетки осуществлялся путем соединения проводки в коробке, но без смешения самих устройств . Этот способ используется и сегодня, если по определенным причинам невозможно установить потребители рядом друг с другом.

При этом вариант непарного соединения конструкции также имеет свои преимущества. Рассмотрим их ниже:

1. Подобные устройства находятся в открытом доступе. Покупка даже дешевого выключателя с розеткой даст возможность соединить их в одну цепь.
2. Работы по подключению этих электроприборов можно легко выполнить даже своими руками.
3. Повышенный уровень безопасности при использовании отдельно подключаемых механизмов, так как проводка к ним проложена отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства более облегчен.

Во-первых, нет необходимости прокладывать к устройствам два отдельных кабеля. Во-вторых, преимуществ у такого агрегата гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в другое место. Теперь нет необходимости прокладывать две отдельные проводки.
• Дважды измерять высоту при установке вышеперечисленных устройств уже не нужно, так как это один блок.
• Высококачественные приборы можно использовать как на открытом воздухе, так и в помещении.
• Комбинированный блок легче монтировать на поверхности из бетона, камня, дерева и гипсокартона.

Основным недостатком подключенного блока является то, что его нельзя заменить, если одна часть сломана. Неважно, сетевая розетка это или непосредственно свитч. Практически всегда потребуется полная замена.

Новые блоки изготавливаются с одно-, двух- или трехкнопочным выключателем, совмещенным с розеткой во всем изделии.

Рассмотрим пошаговый процесс замены блочно-розеточной системы:

Фотогалерея

Фото

Шаг 1: Основной причиной установки розетки/автоматического выключателя является выход из строя аналогичного рабочего устройства

Работы проводятся по схеме, аналогичной стандартным процессам монтажа электроустановочных изделий . Сначала демонтируем внешние детали

После извлечения ключа снимите рамку, фиксирующую механизм переключателя в гнезде

Открутите болты металлической рамки, удерживающей механизм розетки

Для того, чтобы убедиться, что работа с проводами будет действительно безопасной, еще раз проверяем наличие напряжения на данном участке сети

Чтобы случайно не повредить старую проводку, менять которую не планируется , осторожно откручиваем крепежные винты

Освобождаем от поврежденного механизма провода, подключенные к линии освещения

Обрезаем края проводов, которые использовались в предыдущем подключении, и снова снимаем около 1 см изоляции с каждой жилы

Шаг 1. Удаление поврежденного блока

Шаг 2. Извлечение ключа выключателя

Шаг 3. Удаление рамки замка

Шаг 4. Удаление рамки розетки

Шаг 5. Повторная проверка отсутствия напряжения

Шаг 6: Отделение проводов от розетки

Шаг 7: Снятие автоматического выключателя

Шаг 8: Обрезка и зачистка проводов от изоляции

После завершения демонтажа старого устройства и подготовки проводки приступаем к установке и подключению нового блока от розетки с выключателем.

Галерея изображений

Фото

Шаг 9: Установка автоматического выключателя

Шаг 10: Подключение выходного механизма

Шаг 11: Установка удерживающих рамок

Шаг 12: Установка передней части устройства

5 # 200005 # 200005 : Подключение и переключение розетки через выключатель

Существует определенная последовательность, определяющая, как подключить розетку с выключателем в неразъемном исполнении. Следует помнить, что в ее основе лежит стандартное обязательное соблюдение ПЭС.

Элементарный способ подключения проводов от сети – подключение их к устройствам по четкому плану в распределительной коробке.

Следующий алгоритм работы подскажет, как правильно подключить розетку с выключателем, подключенным к блоку:

1. Для внутреннего блока подготавливается специальное отверстие в стене, а для наружного блока подходящее место для установка выбрана. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с комбинированными электроагрегатами. Этот метод используется, например, при открытой проводке.
2. Распределительная коробка имеет шесть (6) жил входящих электрических кабелей. Одна пара на розетку, вторая от выключателя, а третья на распределительный щиток. Каждая пара представляет собой фазную и нулевую жилы. Чаще всего в домах можно увидеть дополнительный провод заземления.
3. В первую очередь определяем фазу, которая идет от распределительного щита, и обесточиваем помещение.
4. Следующим шагом является подключение фазного кабеля от сети к проводу, идущему к выключателю. Необходимо зачистить концы фазных проводов, затем скрутить их между собой и изолировать. Для этого используется изолента.
5. Далее нулевую жилу сети необходимо подключить к проводу от розетки. Также обматываем их теплоизоляционным материалом.
6. Свободные края проводов от комбинированного блока также скручиваются между собой и обязательно перематываются изолентой.
7. Данная схема подключения обеспечит подключение фазного кабеля розетки через выключатель. Эффективность этого метода замечается, когда сетевое гнездо используется очень редко, а подключенные устройства должны быть постоянно включены/выключены.

Механизм, объединенный в одном корпусе, относительно прост. Фаза подается в розетку через выключатель, если выключатель активирован. Такая схема популярна, например, если вам нужно нагреть воду в водонагревателе, не имеющем собственной кнопки включения/выключения, а постоянно выдергивать вилку из розетки не хочется.

Существенным преимуществом монтажа розеточно-выключательного блока является сокращение работ по разметке, формирование «посадочных мест», выравнивание положения блока

Еще один способ – подключить освещение в подсобном помещении через удлинитель. Затем вы можете отключить его, просто используя однокнопочный переключатель.

№3: Установка подключаемых розеток с выключателем

Блоки электромонтажных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба устройства будут использоваться по отдельности.

Для установки аналогичной розетки и выключателя от светильника выполняется ряд простых действий:

1. От главного щитка к распределительной коробке прокладываются кабели с нулем и фазой.
2. Коробка должна содержать пять (5) проводов — два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
3. Фазную жилу от щитка необходимо соединить с проводом от розетки. С помощью перемычки соедините розетку с клеммой на выключателе.
4. Нулевая жила от электрической сети должна быть подключена к проводу с нулем от светильника и розетки.
5. Фазные кабели, идущие от патрона к выключателю, должны быть скручены и изолированы.
6. Заземление также подключается с помощью соответствующего кабеля.

Аналогичная схема со встроенной розеткой и выключателем будет работать отдельно от выключателя. И основные функции однокнопочного выключателя (включение/выключение электрических ламп) также будут выполняться самостоятельно.

Соблюдая правильную схему подключения каждого провода, вы сможете обезопасить себя от последующих исправлений, а также от непредвиденных ситуаций

Если вы хотите знать, как подключить двойной выключатель, управляющий двумя лампочками, вам следует обратить внимание на то, а какой рекомендуем ознакомиться с .

#4: Подключение розетки с двухклавишным выключателем

Чаще всего между входом в туалет и ванной устанавливается блок, соединяющий розетку и двухкнопочный выключатель. Как вариант, его можно установить в большом помещении для подачи напряжения на один-три источника света.

Вывод: благодаря одному блоку пользователь может управлять светом сразу в нескольких комнатах, а также подключать к розетке любой прибор, потребляющий электроэнергию.

Рассмотрим схему подключения комбинированного устройства, состоящего из 7 шагов:

1. Первым шагом является прокладка пяти (5) проводников от распределительной коробки к двойной электрической системе.
2. От распределительного щита провода с нулем и землей подключаются только к розетке.
3. Благодаря специальной перемычке в соединительном блоке фаза применяется к устройству двойного отключения.
4. Обе свободные жилы подключаются к двум соединительным узлам автоматического выключателя, через которые фаза подается на осветительные приборы в ванной и уборной.
5. Необходимо скрутить кабели с фазой (от выключателя) со свободными жилами (от патронов с лампами) в туалете и ванной.
6. В сортировочной коробке кабель с «0», а также провод заземления от розетки необходимо скрутить оголенными концами скрутки от освещения.
7. Бывают случаи, когда необходимо изменить порядок клавиш на переключателе. Для этого жилы на коммутационных контактах, подающих напряжение на светильники в ванной и туалете, просто меняются местами.

Получается, что схема подключения одно- и двухклавишного выключателя, совмещенного с розеткой, отличается только количеством затраченного времени и количеством проводов. Для однокнопочного устройства используются четыре (4) кабеля, а для — пять (5) проводников. Оба варианта включают заземление.

Не волнуйтесь, так как схема подключения комбинированного блока с розеткой и двухкнопочным выключателем имеет очень мало отличий

№5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для экономии энергии. В последние годы пользуется большим спросом у электриков, специалистов и простых людей.

Раньше трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основное их назначение – управление светом на кухне, в ванной и уборной. А вот сетевую розетку предусмотрели для бытовых нужд — подключения фена, электробритвы, пылесоса и других устройств. С тех пор прошло много времени, большинство из них нуждаются в замене.

Современные планировки и конструктивные возможности позволяют использовать трехкнопочное устройство отключения в качестве основного звена управления несколькими источниками света для одного помещения. Среди них:

• основной;
• дополнительные источники света;
• декоративный.

Этот способ избавляет человека от необходимости подключать светильники при недостатке освещения. С другой стороны, он защитит человека от излишнего количества света в помещении и позволит приглушить его. Управление освещением остается под вашим полным контролем благодаря одному единственному выключателю.

Помимо удобства, такой украшает комнату. Согласитесь, единый блок с розеткой выглядит эстетичнее, чем три отдельных. Кроме того, количество времени и усилий, затрачиваемых на его установку, намного меньше.

Трехклавишный прибор обычно монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в помещениях большой площади и сложной формы;
• в узких и длинных переходных помещениях;

Такой выключатель также монтируется для управления освещением сразу в нескольких помещениях, таких как туалет, ванная и прихожая, из одного места. Его также можно использовать в рабочих помещениях, чтобы выделить определенный рабочий стол.

Как и в случае с двухклавишным выключателем, трехклавишный блок с розеткой имеет простую схему, имеющую только одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключатель. Нулевой провод, идущий прямо к розетке, является основным отличием.

Раньше такой дизайн мог доставлять неудобства. Время изменило это правило. Поскольку мода на расположение выключателей существенно изменилась, установка розетки над плинтусом, а сам выключатель на расстоянии 800–900 мм от пола становится практически невостребованным вариантом.

Подобное расположение розеток и выключателей постепенно отходит на второй план, ведь удобство и соблюдение дизайна – более приоритетная цель современных планировок

Существует несколько правил выбора переключателя. Тогда он прослужит дольше и не будет доставлять дискомфорта. Вот основные из них:

• ключи не тонут;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также следует обратить внимание на степень защиты устройства — это IP-код на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указаны от нуля (0 — нет защиты) до шести (6 — наивысший уровень защиты).

Например, при установке выключателя в ванной или в душевой необходимо приобрести устройство с IP 44. Если это улица — уровень защиты 65. При установке выключателя в комнате отдыха — значение IP 20 будет достаточно.

При вводе в эксплуатацию выключателя с розеткой трудно обойтись без определенных инструментов, таких как:

• клещи для зажима и захвата деталей;
• съемник для снятия изоляции с края провода;
• плоская и крестовая отвертки.

Схема установки трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортный монтаж/ремонт комбинированных узлов, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работ необходимо чтобы убедиться, что сеть полностью отключена.
2. Нулевой и фазовый кабели должны быть распределены.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоедините кабель к распределительной коробке.
5. Проверить соединение.

Важным навыком при монтаже является умение находить провода с нулем и фазой. Обычно определяется. Нулевая жила — синяя, а фаза — черная или красная.

Наиболее удачным инструментом в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и отражающий датчик

Существует несколько способов определения фазы. О его наличии подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант предпочтительнее, потому что он проще. Для второго способа лампу нужно вкрутить в патрон, а выходные провода поочередно укоротить. Когда кабель находится в нулевой фазе, свет светит ярче.

Один из доступных способов определения фазы — лампочка и патрон, используйте этот вариант только при отсутствии индикаторной отвертки

Приобрести одно-, двух-, трехклавишные выключатели с розеткой — процесс не сложный. Но, как показывает практика, со схемой подключения может разобраться далеко не каждый. Поэтому и появилась эта статья. Теперь намного проще осуществить своими силами установку, а тем более замену выключателя на розетку.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока каждый отсоединяемый провод лучше подписывать. Это значительно сэкономит время на подключение и сразу разберется куда какой провод подключать.

Выводы и полезное видео по теме

Проведение данных манипуляций так же можно посмотреть в видео формате. В них опытные специалисты объяснят и покажут правильное подключение всех вышеперечисленных блоков.

Зажим №1. Как подключить розетку и выключатель:

Зажим №2. Надежный электрик в доме или квартире: подключаем правильно:

Зажим №3. Ремонт блока с двухклавишным выключателем и розетка:
