Устройство крыши: что нужно знать

Крыша является одним из важнейших элементов архитектурного дизайна именно поэтому устройство крыши во многом определяет общее восприятие здания. Поэтому архитекторы придумывают все новые варианты конструкций и стараются использовать новейшие материалы.

Тем не менее, самым распространенным вариантом до сих пор остается двухскатная крыша на основе деревянного каркаса. Рассмотрим основные элементы такой конструкции, тем более что и устройство крыши более сложной конфигурации (многоскатной или мансардной) или вальмовой кровли подразумевает использование тех же элементов.

• 1. Устройство крыши и ее основные компоненты
• 2. Устройство крыши и монтаж соединительных узлов
• 3. Обрешетка, как один из шагов устройства крыши
• 4. Утепление крыши на этапе ее устройства
• 5. Какой кровельный материал выбрать при устройстве кровли

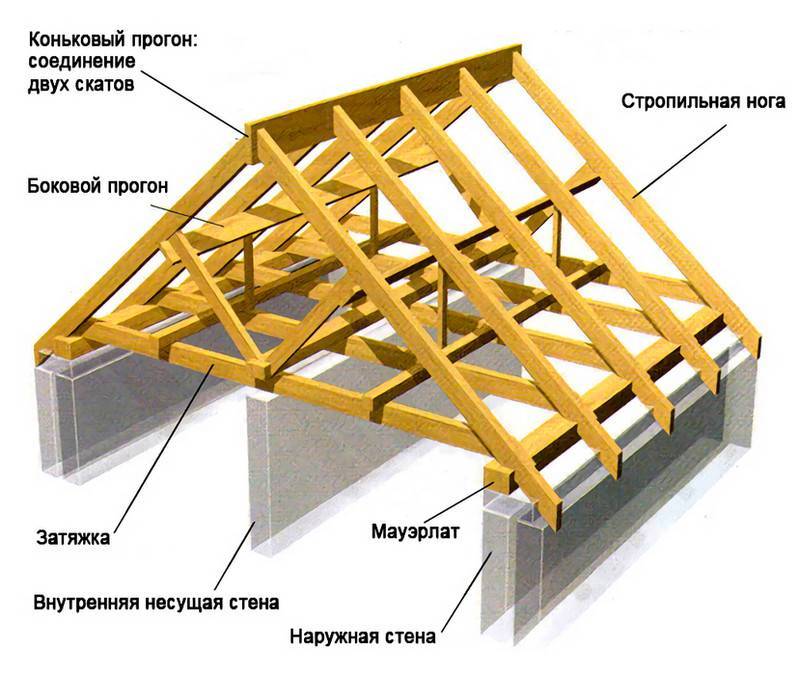

Итак, любая скатная крыша состоит из мауэрлата, стропильных ферм, обрешетки и кровли.

Рисунок 1. Устройство крыши и ее основные компаненты

Мауэрлат – это опорная элементы в конструкции устройства кровли для стропильных ферм, изготавливаемая из деревянного бруса или бревна, стесанного с одной стороны. Он воспринимает на себя все силовые нагрузки крыши и передает их на стены. По этой причине в случае, если стены выполнены из облегченных материалов, типа пенобетонных или газобетонных блоков, следует использовать мауэрлат в виде жесткой рамы, уложенной по периметру внешних стен. В случае монолитных стен допускается использовать в качестве мауэрлата отдельные куски бруса длиной не менее 0,5 м под каждую стропильную ногу. В рубленых деревянных домах в качестве мауэрлата используется верхний венец сруба, а в каркасных – верхний обвязочный брус.

Мауэрлат укладывается вдоль внутренней поверхности стены и крепится к ней с помощью анкеров или закладных шпилек. С внешней стороны стена должна иметь бортик, не допускающий соскальзывание мауэрлата наружу. Необходимо обеспечить надежную гидроизоляцию древесины от материала стен.

Стропила – это главный силовой элемент несущей конструкции крыши, поэтому для их изготовления нужно использовать только высококачественную древесину хвойных пород без дефектов, с уровнем влажности не более 18-22%. Требуемое сечение определяется расчетом, при этом учитываются величина пролета, угол наклона, шаг стропил, вес кровли, ветровая и снеговая нагрузка.

Рисунок 2. Возможные виды стропил – висячие и наслонные

Существует два типа стропил – висячие и наслонные. Наслонные стропила в двухскатных крышах используются, когда помимо внешних несущих стен имеется и промежуточная опорная конструкция – внутренняя несущая стена или колонны. При этом оба конца стропильной ноги лежат на опорах. Такие конструкции используются для перекрытия небольших, до 6 м, пролетов.

Висячие стропила опираются только на мауэрлат, закрепленный на внешних несущих стенах. В этом случае при устройстве крыши, для придания жесткости конструкции и разгрузки стен, от горизонтальных нагрузок используются дополнительные элементы, такие как затяжки, стойки, подкосы, которые совместно со стропильными ногами образуют стропильную ферму. Затяжки не дают стропильным ногам разъезжаться и воспринимают на себя горизонтальные нагрузки. Стойки распределяют вертикальные составляющие нагрузки, а подкосы разгружают стропила и уменьшают их изгиб. В целом получается геометрическая форма, составленная из треугольников, которая обеспечивает максимальную жесткость.

Рисунок 3. Варианты крепления основания стропил на мауэрлат при устройстве крыши

В устройстве крыши очень важно правильно выбрать конструкцию соединительных узлов. Особенно это касается узлов стропильных ферм, которые воспринимают весьма значительные нагрузки и при этом обеспечивают устойчивость всей крыши в целом. Приходится применять сложные соединения с использованием шипов, одинарных и двойных зубов, дополнительно усиливая их хомутами или стяжными болтами. В последнее время широко используются для усиления соединений стальные перфорированные накладки и уголки, закрепляемые с помощью саморезов.

Рисунок 4. Варианты крепления конькового прогона

Нижние углы стропильной фермы закрепляются на мауэрлате, а верхние на коньковом прогоне. Такое устройство крыши считается очень надежным. Для устойчивости конструкции в направлении перпендикулярном плоскости стропильных ферм необходимо обеспечить диагональные связи между соседними стропилами. Для этого используют доски, соединяющие низ одной стропильной ноги с серединой следующей.

Рисунок 5. Варианты сплошной обрешетки при устройстве крыши

После установки стропильных конструкций приступают к изготовлению обрешетки. В зависимости от типа кровельного материала делают сплошные или разреженные обрешетки. Но во всех случаях рекомендуется делать двухслойную обрешетку. Непосредственно на стропилах закрепляется гидробарьерный материал. Лучше всего использовать в этом качестве диффузионную мембранную пленку, которая не пропускает воду внутрь чердака, но пропускает водяные пары изнутри наружу. Поверх этой пленки вдоль стропил набиваются бруски, образующие так называемую контробрешетку. И уже на ней монтируется собственно обрешетка. Такая конструкция обеспечивает гидроизоляцию нижележащего слоя утеплителя, а зазор, образуемый контробрешеткой, позволяет свободно вентилироваться пространству между утеплителем и кровлей.

Рисунок 6. Варианты разреженной обрешетки при устройстве крыши

При устройстве крыши обрешетка изготавливается из брусьев или досок, укладываемых перпендикулярно стропилам с шагом, определяемым в зависимости от применяемого кровельного материала. В случае использования мягких рулонных материалов применяется сплошная обрешетка. В последнее время для изготовления сплошной обрешетки чаще используют не доски, а влагостойкую фанеру или ориентированно-стружечную плиту (ОСП).

Следует помнить, что обрешетка служит не только основанием для укладки кровельного материала, но она еще и придает дополнительную устойчивость стропильным конструкциям, поэтому ее крепление к стропилам должно быть надежным. Прибивать ее следуют гвоздями, длина которых втрое превышает ее толщину.

Рисунок 7. Схема «кровельного пирога» при утепления кровли в процессе ее устройства

По статистике в среднем 25% тепловых потерь в доме приходится на крышу. Чтобы уменьшить эти потери устройство крыши

должно предусматривать соответствующую теплоизоляцию. Но дело не только в экономии тепла. Неправильный температурный режим приводит к тому, что в холодное время года деревянные конструкции крыши подвергаются активному воздействию конденсата, что отрицательно сказывается на их долговечности.

Теплоизоляция крыши обеспечивается установкой матов из теплоизоляционного материала изнутри между стропилами. Самым распространенным, и одним из самых лучших теплоизоляционных материалов для этой цели является минеральная базальтовая вата. Она не впитывает влагу, а сделанные из нее маты отлично держат форму.

Рисунок 8. Пример монтажа обрешетки и гидроизоляции

Благодаря использованию двухслойной обрешетки и мембранной пленки мы уже обеспечили необходимые условия вентиляции и гидроизоляции утеплителя с внешней стороны. Теперь необходимо еще организовать пароизоляцию изнутри. Для этого всю внутреннюю поверхность нужно покрыть пароизоляционной пленкой, закрепив ее степлером к стропилам. Швы закрепляются специальной герметизирующей лентой.

В случае, если чердак не жилой, пароизоляцию можно делать на перекрытии под полом чердака, перекрывая доступ паров влаги из жилого помещения.

Ну и наконец, для завершения темы «Устройства крыши» нам осталось разобраться с кровельным материалов и способом его укладки. У каждого кровельного материала своя технология укладки, поэтому просто рассмотрим, какие их виды сейчас пользуются наибольшей популярностью.

Еще недавно самыми популярными кровельными материалами были асбоцементный шифер и листовая оцинкованная сталь, но сейчас оба этих материала сдают свои позиции. Асбоцемент перестают применять, потому что это экологически грязный материал. А листовая оцинкованная сталь, не смотря на массу своих преимуществ, теряет популярность из-за того, что изготовление кровли из этого материала требует много квалифицированного ручного труда и потому обходится недешево.

Сейчас из кровельных материалов наиболее популярны металлочерепица и профнастил. Металлочерепица изготавливается из оцинкованной стали с многослойным полимерным покрытием. Она легкая, проста в монтаже, выпускается в самых разнообразных цветах. Срок службы – 25-50 лет. Профнастил выпускается как из обычной оцинкованной стали, так и из стали с покрытием как у металлочерепицы и, соответственно, имеет такие же характеристики.

Популярны и их неметаллические аналоги – мягкая черепица и ондулин или еврошифер. И тот и другой материал изготавливаются на битумной основе, гарантийный срок эксплуатации – 15 лет.

Устройство кровли — изучаем разные виды конструкции

Дата последнего изменения:

28 декабря 2016

Время на чтение:

11 минут

1712

Обустраивайте крышу добротно. От этого зависит насколько тёплым и уютным будет ваш дом. Стройте её, придерживаясь технологии, с аккуратностью. Существуют популярные способы устройства кровли. Мы их рассмотрим в статье.

В этой статье

• Какой формы выбрать скаты для кровли?
• Важные правила
• Виды популярных крыш
• Пологоскатная
• Скатная
• Односкатная
• Двускатная
• Мансардная
• Вальмовая
• Полувальмовая
• Шатровая
• Многощипцовая
• Купольная
• Кровля, у которой стропила свисают
• Стропила наслонные

Какой формы выбрать скаты для кровли?

Частники чаще всего возводят вальмовую или двускатную кровлю. Для их возведения требуется меньше материалов и обходятся они дешевле, чем другие виды. По правилам форма таких 2-х скатов:

• Для двускатных крыш скаты должны иметь форму ровных прямоугольников;
• Для вальмовой кровли скаты имеют форму треугольника или трапеции (она равнобедренная).

Кажется, что требования исполнять необязательно, но здесь важна суть. Чаще всего материалы для кровли имеют прямоугольную форму. Такие металлочерепичные листы, шифер и иные материалы.

Представим, что скаты не строго прямоугольные, тогда по крыше будут оставаться не закрытые материалом клинья. Для устройства вальмовых выйдет ещё хуже. Когда форма строения неправильная, всегда много отходов полотен на кровлю.

Если лист шифера зарезать пополам, то каждая из половинок отлично впишется, каждая со своей стороны. Такое, возможно, когда скат правильной формы. А если нет, то 2 половинку так не приспособишь. Позже на крыше сделают снегоудерживающий выступ.

Важные правила

1. До начала работ все элементы для оформления, а это ендовы с разжелобками и области где они будут примыкать к стенам, окнам слуховым, требуется оббивать оцинкованными листами. Обрешётку нужно делать сплошной.
2. Придерживаясь 3-го правила, располагайте брус, который ниже других на обрешётке, выше всех досок.
3. 4-е правило гласит, что устройства кровли нужно начинать снизу и планомерно подниматься.
4. Согласно 5-му правилу если кровлю делаете утеплённой, то понадобится обустройство коридоров для циркулирования воздуха.

Хорошее устройство гидроизоляции кровли продлит на годы её эксплуатацию.

Виды популярных крыш

Каких конструкций крыши чаще всего возводят владельцы для своих домов и офисов? Каждый хочет сэкономить на стройматериале и чтобы его дом радовал глаз. Популярны такие виды покрытий жилищ:

• Пологоскатные;
• Скатные;
• Односкатные;
• Двускатные;
• Мансардные;
• Вальмовые;
• Полувальмовые;
• Шатровые;
• Многощипцовые;
• Купольные.

Рассмотрим ближе устройства каждой из крыш.

Пологоскатная

Проще всего сделать пологоскатное устройство кровли. Она плоская и опирается на стены дома. Угол наклона минимальный и бывает не более 2, или 3%. Вода с неё плохо стекает, застаивается и в итоге протекает внутрь. Но мы видим, что многоэтажки с гаражами или какие-то нужные в хозяйстве постройки оборудуют именно такими крышами.

[wpsm_box type=»info» float=»none» text_align=»left»]
Есть и плюсы такого устройства. На плоскости можно возвести бассейн или разбить цветник. Некоторые умудряются организовать закрытый сеткой корт для любителей тенниса или устанавливают тренажёры.[/wpsm_box]

Скатная

Чаще всего скатную форму предпочитают частники. Здесь наклон больше 10%. Вода свободно скатывается во время дождя, как и снег постепенно тает и вода уходит по водосточным трубам. Подобное устройство крыши может быть с чердаком или без. Чердак можно утеплить и обжить или оставить холодным.

Односкатная

Когда покрытие опирается на стены, имеющие разную высоту, устройство кровли получается односкатным. Это лучший вариант для хозяйственных строений. Для строительства можно брать различные материалы и такой вариант привлекает многих. Плохо, что нельзя соорудить чердак.

Двускатная

В деревнях вы заметите, что многие дома стараются накрыть такой кровлей. Два ската опираются на несущие стены. Возводить такую крышу труднее, и это чаще поручают мастерам, чем делают самостоятельно. Прослужит она долго. Здание выдержит сильные порывы ветра, проливной дождь и обильный снегопад.

Мансардная

Мансардная — это подвид двускатной, но скаты у неё ломанные. Эти изломы увеличивают чердак, который превращается в мансардную комнату. Возводить такое устройство крыши быстро. Так, оборудуют дачи с дорогостоящими коттеджами. Для отличной теплоизоляции потолки на мансарде пусть достигают 2,2 м либо выше.

Вальмовая

Рассмотрим устройство четырехскатной крыши. Она имеет 4 ската и называется вальмовой. Два из них треугольные и 2 — в виде равнобедренной трапеции. Треугольные расположены на фронтах — это и есть вальмы. Удерживают конструкцию балки. Здесь нужна 2-я затяжка. На такой крыше не будет задерживаться вода или снег.

Наклон здесь не менее 45°. Мастера дают рекомендации оформлять такие кровли водостоками. Материалы для возведения постройки используются различные. Они могут быть лёгкими или тяжёлыми. Вторые надёжнее. Они способствуют шумоизоляции и стабилизирующим образом воздействуют на весь дом.

Полувальмовая

Скаты при полувальмовой крыше получаются усечённые и треугольные. У них наклон меньший, чем у трапецеидальных. Если в вашем регионе сильные ветра, вашему жилищу подойдёт такая конструкция. Она крепкая и надёжная. Отменно противостоит порывистому ветру с дождём или снегом.

Шатровая

Устройство шатровой крыши оригинальное. Она является подвидом вальмовой. В основе дома здесь прямоугольник или квадрат и вальмы выходят треугольными. Их может быть более двух (например, 4 и больше) — смотря, как задумал архитектор.

Вершина у скатов единственная. Смотрится такая кровля великолепно. Её укладка требует опыта и приобретённого с ним мастерства.

Многощипцовая

Когда возводят здание, у которого будут мансарды и разные пристройки, выбирают многоугольную форму. Соответственно, такой будет и крыша с множеством углов внутри и снаружи.

Этот проект для специалистов. При устройстве шалаша крышу следует повертеть во все стороны в специальной программе, помогающей проектировать. Кровля выйдет оригинальной, привлекающей внимание.

Купольная

Оригинальная конструкция. Здесь стены составляют 1/5 высоты дома, крыша занимает остальное место. Установить её сложно. Это поручают мастерам. При изготовлении используют стеклоизол с рубероидом, красивую черепицу (чаще битумную) и т. д. Шалаша крышу следует накрывать подходящим материалом.

Кровля, у которой стропила свисают

Такие стропила называют висячими. Стропильная часть ноги снизу иногда вылезает за контур стены. Она как будто зависает в воздушном пространстве. Стропу, чтобы не упала, нужно упереть в деревянную балку, которая тянется по периметру через весь дом.

В такой конструкции все элементы покрытия уравновешены. Ведь зимой снег создаёт значительную нагрузку. Ноги стропил сжимаются, но упираются в мауэрлат и брус гасит такое напряжение. При сильном ветре сбоку стропила максимально растянутся, а мауэрлат или балка снизу, сожмётся. Напряжение распределится по всей поверхности и конструкция не пострадает.

Если вы возведёте большой сруб, то для крыши потребуются подпорки, иначе, она может местами прогнуться. Упор должен быть не взатяжку. Строители давно придумали «бабку». В этой системе из стропил существует подвеска и она способна растягиваться. «Бабку» можно считать родоначальницей простых ферм.

Фермы сейчас — это любые конструкции. Их делают как для перекрытия больших зданий, так и мостов. Узлы здесь то сжимаются, то растягиваются. Это придумали не учёные, а практики — плотники.

Стропила наслонные

Наслонными называют такие стропила, которые нагрузку перераспределяют на все узлы крыши. Опирают их на деревянную обвязку, имеющую мауэрлат с подстропильным брусом. Если строение небольшое, такие стропила для него подходящие.

Когда у наслонной системы внутри нет опор, получится перекрыть не такие уж и большие пролёты. Они не будут превышать 6 м. Если сделаны несущие стены, на них можно установить стойки, которые помогут перекрыть дом.

Когда будете строить наслонные стропила, можете воспользоваться ригелем. Он поможет стянуть стропильные ноги. Это позволит увеличить пролёты к 8 м и немного больше. Используете 2 опоры и уже сможете перекрыть пролёт в 16 м.

В домах пролёты небольшие, значит, можно использовать наслонные конструкции. Здесь важен узел крыши — мауэрлат. Он помогает бороться с конденсатом там, где крыша вплотную располагается к стене. Не забудьте защитить мауэрлат изоляцией.

[wpsm_box type=»info» float=»none» text_align=»left»]
Важно. Кроме, мауэрлата требуется изолировать и перекрытия из дерева. Это касается тех, которые соприкасаются с узлами дома из бетона или металла. Рубероид нужно укладывать в 2 слоя. Это практичный и доступный всем по стоимости материал.[/wpsm_box]

Если вы возводите загородный дом, то понимаете, что крыша его верхушка и главное украшение. У коттеджа скаты на крыше часто переплетаются и ими можно любоваться, особенно покрытыми черепицей. До того как начать проектировать крышу, специалист определяется со структурой дома. Для загородного большинство владельцев выбирают скатные кровли или мансардные. Некоторые сооружают плоские, чтобы потом озеленить.

https://www.youtube.com/watch?v=sxgBJv2HKKM&t=428s

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Устройство крыши дома: элементы и технология монтажа

Знать устройство крыши поможет правильно провести ее монтаж, а значит и надежно защитить все строение от атмосферных явлений. А из каких основных элементов и систем состоит эта конструкция? Какие существуют нюансы монтажа? Давайте разберемся.

Содержание

1. Деревянные конструкции крыши
2. Устройство крыши — кровельный «пирог»

Деревянные конструкции крыши

Любая конструкция для прочности должна быть оснащена каркасом. Именно он будет выдерживать все нагрузки. Устройство крыши дома также не обходится без создания каркаса. Для этого используются различные деревянные элементы и крепежные приспособления. Среди основных составляющих каркаса кровли можно назвать следующее:

• Верхняя обвязка или мауэрлат;
• Стропильная система;
• Обрешетка.

Схема крепления мауэрлата

Мауэрлат – это основа любого крова. В качестве материала для этого элемента используется мощные деревянные брусья. Если дом выполнен из бревен, то мауэрлатом может служить их верхний ряд. Изредка используется армированный бетон.

При строительстве важно надежно закрепить мауэрлат на стене, ведь имен она нем будут держаться все остальные элементы крыши. Также очень важно, чтобы этот элемент был выровнен по горизонтали. Если эти два требования не будут выполнены, то монтаж кровли пройдет некачественно, и в скором времени придется заново браться за инструменты.

Следующим важным элементом крыши является стропильная система. Для ее создания используются деревянные брусья. Система состоит из стропил, установленных на мауэрлат или непосредственно на стены дома. Кроме этого, в ее состав входят опорные балки, которые поддерживают всю конструкцию.

Стропильная система полностью повторяет форму будущей крыши. Она имеет столько же скатов, сколько и кровля. Но кроме придания формы стропильная система играет другую, более важную роль. На вашу крышу всегда будут оказывать влияние различные факторы. Ветер, дождь, снег, вес самой кровли и других материалов – все это должна выдержать система стропил. Поэтому ее расчет – эта одна из важнейших задач при строительстве.

Но на стропильную систему трудно настелить кровельный материал. Поэтому используется обрешетка. Такая система представляет собой доски, в определенном порядке закрепленные на стропилах. В результате получается поверхность, на которую можно легко закрепить и кровельный материал, и другие элементы.

Не стоит забывать о том, что дерево может подвергаться опасности со стороны плесени, насекомых и огня. Чтобы ваша кровля прослужила достаточно долго, все деревянные конструкции крыши нуждаются в защите. Для этого используют различные пропитки, которыми необходимо предварительно обработать все элементы.

Крыша дома – это важный и довольно сложный элемент. В ее состав входят различные системы. Но в первую очередь – это каркас. Именно он будет выдерживать все нагрузки, и поддерживать саму крышу. Каркас состоит из  мауэрлата (но в некоторых случаях можно обойтись и без него), стропильной системы и обрешетки. Для их строительства используются деревянные брусья и доски. При этом важно четко просчитать и сконструировать все системы, в противном случае о прочности крыши говорить не приходиться.

Устройство крыши — кровельный «пирог»

Перечисленные выше элементы считаются основой крыши, которая должна поддерживать всю конструкцию и придавать ей прочность. Но стропильная система и обрешетка не сможет защитить ваш дом от атмосферных явлений. Для этого необходимо монтировать так называемый кровельный «пирог». Именно он будет предохранять вас от дождя и снега.

В первую очередь стоит узнать основные составляющие такого «пирога». Сюда входят следующие слои:

• Пароизоляция;
• Утеплитель;
• Гидроизоляция;
• Кровельный материал.

Схема кровельного «пирога»

Каждый из этих слоев «пирога» выполняет свою важную роль. Но тут стоит учитывать, какое чердачное помещение вы будете строить. Если оно будет «холодным», то делать утепление нет необходимости. Но при теплом чердаке, все эти элементы обязательны.

Первым на обрешетку стропил укладывается пароизоляция. Этот барьер не даст влаги из воздуха чердака проникнуть в утеплитель. Следом монтируется теплоизоляционный слой. Тут стоит выбирать легкий материал, чтобы снизить нагрузки на стропила. Как правило, для утепления выбирают минеральную вату.

Очень важным слоем является гидроизоляция. Ее укладывают как при холодном, так и при теплом чердачном помещении. Гидроизоляция служит дополнительной защитой от проникновения внутрь атмосферных осадков.

Стоит помнить, что между теплоизоляционным материалом и гидробарьером необходимо оставлять пространство в 20-30 мм. Такая воздушная прослойка необходимо для вентиляции крыши. Если ее не предусмотреть, то материалы кровли начнут гнить и вся конструкция быстро придет в негодность.

Заключительным слоем такого «Пирога» служит кровельный материал. Сложность его монтажа зависит от характеристик. Можно украсить свою кровлю керамической черепицей. Такой кров придаст дому респектабельный вид, но вот ее монтаж обойдется вам весьма дорого.

Самым популярным на сегодняшний день вариантом кровельного материала является профилированный лист и металлочерепица. Такой распространенность есть свои объяснения. Во-первых, эти материалы стоят недорого. Во-вторых, их монтаж не займет много времени. Кроме того, и профилированный лист и металлочерепица служат довольно долго.

Очень часто в кровельный «пирог» добавляется еще один слой. Многие специалисты для улучшения проветривания крыши рекомендуют устанавливать контробрешетку. Поверх слоя гидроизоляции набивается рейки. При этом их направленность должна быть поперек, направлению основной обрешетки. На такое основание монтировать металлочерепицу и профнастил гораздо удобней и надежней.

После установки стропильной системы и других основных элементов каркаса крыши наступает время покрыть все это кровельным «пирогом». Слои паро- и гидроизоляции, утеплителя и самой кровли служит основной защитой от атмосферных явлений. Если сделать все правильно, с соблюдением всех рекомендаций специалистов, то ваша кровля будет надежно защищать вас от любой непогоды.

элементы, конструкция и узлы кровли

Пожалуй, главным элементом в строении всего дома является его крыша. Чтобы ее построить, нужно знать устройство крыши, ее основные узлы, а также подобрать правильные и оптимальные кровельные материалы, чтобы конструкция крыши прослужила долгие годы и при этом не давала течь, а также могла бы сохранить дом от неблагоприятных погодных воздействий.

Чаще всего, чтобы возвести каркас крыши, используют стропильную систему. Она достаточно надежна, проверена веками, в такой системе можно использовать различные виды материалов. Конечно, наибольшее распространение получили стропильные конструкции из дерева. Они очень практичны, достаточно легки в установке, в отличие от конструкций из металла или железобетона. Поэтому даже при возведении домов из кирпича используют устройство кровли со стропильной системой основе деревьев твердых пород.

Существует огромное разнообразие видов крыш: односкатные, двухскатные и другие. Но чаше всего, в возведении жилых зданий или частных домов, используется двухскатная конструкция крыши. Поэтому и в данной статье будут рассматриваться материалы и виды стропильных систем именно для этого вида крыш. Односкатные крыши тоже, конечно же, используются в строительстве. Но их применяют в хозяйственных постройках, таких как сараи, хлев и другие.

Содержание

• 1 Общие принципы при монтаже стропильных систем
• 2 Крыша с висячими стропилами
• 3 Кровля с наслонными стропилами
• 4 Монтаж наслонной стропильной системы
• 5 Конструкции наслонных стропил
• 6 Многообразие материалов для отделки крыши

Общие принципы при монтаже стропильных систем

Перед началом установки стропильной системы в строение крыши, по периметру здания или же под каждой стропильной ногой, устанавливают брусок, так называемый мауэрлат. Его кладут для того, чтобы потом сверху можно было бы спокойно устанавливать стропильную систему. Если дом возведен из кирпича, то мауэрлат закрепляют специальными штырями.

Определившись с тем, каким будет каркас крыши и угол наклона, можно приступать к сборке крайних стропил. Затем можно устанавливать конек, который будет соединять всю стропильную конструкцию, к нему же потом можно будет крепить промежуточное стропы.

Очень важно при этом проверять правильность их установки по отношении к крайним парам.

При установке стропил расстояние между ними можно устанавливать на свое усмотрение, оно может быть и 60 сантиметров и все 90. Для более удобного монтажа всего кровельного каркаса используют доску, которая должна быть миллиметров 50 в толщину, а ширина доски должна составлять от 150 до 200 миллиметров. Доска шириной в 200 миллиметров, без всякого сомнения, будет давать основательность и прочность всей стропильной системе, даже если будут строить в северных регионах.

Деревянные части всей стропильной системы необходимо пропитать специальными растворами, которые будут обеспечивать пожарную безопастность и невозможность появления грибка на древесине, так как очевидно, что строение крыши должно быть защищено.
Устройство крыши не обязательно должна быть исключительно в форме треугольника. Просто это наиболее распространенный вариант, приемлемый для установки остальных элементов крыши.

Крыша с висячими стропиламиВисячие стропила

Почему же данный вид стропил называют висячим? Ответ заключается в том, что название такое появилось из-за того, что самая нижняя часть ноги стропил иногда вылезает из стены и выглядит это так, как будто она «зависает в воздухе». Ну а для того, чтобы стропа не свалилась, ее упирают в балку из дерева, которая должна проходить по периметру всего здания.
Такая конструкция крыши позволяет уравновесить все элементы кровли. Под грузом снега кровля может нести значительные нагрузки. Стропильные ноги могут сжиматься достаточно сильно, но из-за того, что низ стропилин имеет упор в мауэрлат, то кусок бруса отлично гасит возникающее напряжение под давлением снежных масс.

Если вдруг подует сильный боковой ветер, тогда некоторые стропила работают на растяжение, а нижняя балка (мауэрлат) — на сжатие. Таким образом, напряжение как бы ходит по всей кровле, в то же время, не давая выхода наружу и не разрушая строение крыши.

Такое устройство кровли делает стены, практически, свободными от возникающих нагрузок. Всю основную нагрузку берет на себя стропильная система и мауэрлат. На сами стены попадает лишь ничтожная часть нагрузок, которые не являются критичными и не могут разрушить конструкцию всего здания.

Если сруб будет слишком большим, тогда может возникнуть ситуация, при которой без дополнительных подпорок конструкция кровли может сильно прогнуться. В затяжку упор также делать не рекомендуется. Что же делать в этом случае? Древние строители использовали, так называемую, «бабку». Это специальная стропильная система с подвеской, которая растягивается. «Бабка» является родоначальником первых ферм.

Фермами сегодня, можно назвать любые строительные конструкции, которые созданы для того, чтобы перекрывать огромные помещения в строительстве не только зданий, но и мостов. Все узлы кровли в этом случае работают по принципу процесса сжатия — разжатия. Это с успехом позволяет применять в конструкции крыш небольшие сечения во всей структуре фермы.

Такое неординарное решение было придумано не каким-нибудь ученым, а практиками — плотниками, которые таким образом двинули некий прогресс в деле строительства крыши.

Кровля с наслонными стропилами

Наслонные стропила — это такое устройство крыши дома, которое достаточно хорошо способно распределять равномерно нагрузку на все узлы кровли.

Стропила такого типа, которые опираются на обвязку, сделанную из дерева и состоящую из мауэрлата, а также подстропильного бруса, можно с успехом применять для небольших построек.

Без внутренних опор наслонная система способна перекрыть только небольшие пролеты, всего лишь не более 6 метров. При наличии несущих дополнительных стен на них можно дополнительно устанавливать стойки, как дополнительные элементы кровли.

Если при строительстве наслонной системы использовать ригель, который будет стягивать стропильные ноги, то в таком случае величина пролета значительно увеличится и уже может достигать 8 и более метров. А если применять две опоры, тогда и покрытие пролета можно будет увеличить до 16 метров.

При постройке жилого здания пролеты больших размеров встречаются не так часто, в таком случае наслонные конструкции можно применять практически в каждом частном доме.

В данном типе конструкции важное значение приобретает такой узел кровли, как мауэрлат. Этот элемент защищает от образования конденсата, а также предотвращает гниение той конструкции крыши, где происходит примыкание кровли к стене. Поэтому важно помнить, что мауэрлат должен быть покрыт изоляционным слоем.

Не только мауэрлат должен быть изолирован. Если деревянные перекрытия соприкасаются с металлическими или бетонными узлами здания, то их также нужно покрыть гидроизоляцией. Отличным выходом из этой ситуации будет использование рубероида в два слоя. Материал не очень дорогой, но довольно практичный.

Монтаж наслонной стропильной системы

Правильное закрепление стропил на подстропильном брусе — это один из самых важных моментов в монтажных работах всего устройства кровли.

Монтаж наслонных стропил

Сам мауэрлат при этом должен быть очень надежно закреплен. Обычно, эти элементы кровли закрепляют металлическими штырями, которые бетонируют в стену. Глубина посадки при этом должна составлять не менее 40 сантиметров. В иных случаях применяют болты, которые также бетонируют в стены.
То, как правильно закреплены стропила на подстропильном брусе, это очень важный момент при монтаже наслонной кровельной системы.
Прежде всего, надежно должен быть закреплен сам мауэрлат, для этого используют либо металлические штыри, бетонируемые в стену на глубину не менее 40 см, либо, закрепляемые таким же образом, болты.

Часто используются и такие элементы кровли, как скобы, которые крепят сами стропила к мауэрлату. Мауэрлат — это брус, стороны которого составляют 140-160 миллиметров.

Чаще всего в строительстве домов и возведении стропильных систем используют в качестве материала именно дерево. Это легкий в монтаже материал. Устройство крыши дома с применением бетонных или металлических стропильных систем в частном строительстве — явление крайне редкое.

Для скрепления элементов кровли, а также строп, используют такие соединения, как шипы, зубы и противни.
Чтобы установка стропил была максимально правильной, нужно тщательно просчитать все нагрузки, которые будут воздействовать на кровлю, а уже потом подходить к монтажу.

При возведении кровли на сырых срубах из дерева установка стропильных систем в каркас крыши требует особого внимания.

Если сруб сырой, то нужно обращать внимание на, так называемый, коэффициент усадки. Он может в разных случаях составлять от 4 до 6 и более процентов. Это нужно учесть при установке крыши, так как за год такой сруб может подсохнуть и сократиться на 15 — 20 сантиметров.

Многие фирмы, занимающиеся строительством, обычно учитывают эту информацию и предлагают проекты домов, где устройство кровли имеет несколько вариантов, в том числе и «послеусадочный». Чтобы найти нужную информацию по данному вопросу достаточно выполнить поиск в Интернете с помощью запроса, например, «эксплуатируемая кровля устройство».

Для решения данной проблемы можно пойти несколькими путями. Можно установить стропила, в конструкции которых будут «скользящие» опоры. В иных случаях установить под все опоры компенсаторы усадки, основанные на болтах домкрата.

Про недостатки первого из способов все понятно, слишком долгое ожидание. Домкраты на болтах — вариант неплохой, но он требует, если и не хирургической точности, то очень близкой к этому. В этом случае наиболее выигрышным является установка скользящих креплений.

Скользящие крепления хороши еще и тем, что даже после того, как усадка произойдет, дерево — это такой материал, что все равно будет со временем постепенно видоизменяться. И хотя эти изменения будут совсем незначительными, но они будут иметь постоянный характер, а поэтому установка скользящих конструкций будет как нельзя кстати.

Вот как выглядит в общих чертах такое крепление. На мауэрлат, который обеспечивает примыкание кровли к стене, набивают брусок под определенным углом, или сам мауэрлат делают нужной формы. Затем закрепляют уголок, который имеет некоторый загиб. Под эту загнутую конструкцию устанавливают специальную рельефную пластину.

Так как предполагается, что путь скольжения будет направлен наружу, то эту рельефную пластину лучше всего закрепить на стропилах так, чтобы было как можно больше свободного расстояния для хода по направлению к коньку здания.

Стоит учесть тот факт, что стропила должны опираться на брус, конструкция может быть подвижной, но еще одним подвижным элементом должно быть шарнирное крепление в коньке.

Наслонные стропила могут иметь соединение встык друг с другом, при этом необходимо использовать пластины из металла. Устройство кровли должно быть таким, чтобы присутствовал определенный угол на торцах. Это необходимо в случае, когда стропила нужно будет переместить, чтобы они не были бы слишком близко друг к другу. При втором варианте крепления в накладку можно соединить стропила и закрепить их на болты.

Конструкции наслонных стропил

Стропильные системы, узлы кровли которых содержат шарнирные элементы или плавающее соединение, можно отнести к такому виду соединений, как безраспорные.

Крыша с наслонными стропилами

В таких соединениях нагрузка полностью не ложится на мауэрлат и на остальные конструкции стен. Другое дело — распорные системы. Здесь коньковое соединение обычно очень прочно закрепляется, при этом опора, которая крепится на мауэрлат шарнирным креплением, как вариант, может быть — соединение типа «зуб», тогда нагрузка ложится еще и на стены.
Стропильную систему данного типа можно считать гибридной, потому что здесь используются элементы как наслонных, так и висячих систем.

Но так как ноги стропил принимают на себя всю основную нагрузку, то в этом способе крепления коньковый брус становится практически необязательным элементом системы.

При установке системы на распорках, отверстия в местах соединения болтов должны быть меньше на несколько миллиметров, чем диаметр, закрепляемых болтов. Если отверстия будут слишком большими, тогда может случиться так, что под воздействием нагрузок повредится мауэрлат, а это может неблагоприятно воздействовать на весь каркас крыши.

В те времена, когда нет снега и других вредных погодных воздействий, при ненагруженном состоянии и при правильном монтаже стропильных систем нагрузка на все узлы кровли должна быть примерно одинаковой. А вот в зимнее время нагрузка может на каждом из скатов значительно меняться, и об этом тоже важно помнить.

При неправильном монтаже стропил может произойти сдвиг всего строения крыши, а в отдельных случаях привести к полному обрушению.

Многообразие материалов для отделки крыши

Разнообразие на рынке кровельных материалов, с помощью которых выполняется отделка крыши, может поразить любого неискушенного в строительстве человека, ведь в зависимости от типа строения можно использовать те или иные материалы, которые оптимально подойдут под решаемые задачи. Стоит очень тщательно подойти к вопросу о подборе материала, при этом нужно учитывать такие факторы, как тип стропильной конструкции, строение крыши, предполагаемые нагрузки, а также знать способности несущих стен и перекрытий.

На данный момент существует два подразделения кровельных материалов:

• мягкие кровельные материалы;
• жесткие кровельные материалы.

В каждом из этих категорий есть десятки названий наименований и фирм, запутаться в которых проще простого. Рассмотрим лишь самые основные материалы из двух групп, и области их применения под решаемые задачи.

Мягких кровельных материалов фирм, производителей рулонных видов, великое множество. Важно помнить лишь то, что эти материалы, как правило, служат для гидроизоляции. Это отличные материалы для бетонных или других типов твердых кровель при устройстве крыши дома.

Также мягкие материалы подразделяются еще на два вида, в зависимости от основы, из которых они состоят:

• битумные;
• полимерные;
• битумно-полимерные.

Битумные материалы для кровли

Какую бы основу они не содержали, у них есть одно общее для всех свойство, а именно — способ нанесения. Исключительно все мягкие материалы наносятся методом наплавления на весь каркас крыши, но перед этим процессом всю крышу необходимо обработать специальными для этих случаев мастиками.
У этого типа материалов, есть и существенные недостатки. Отделка крыши такими материалами делает ее неустойчивой к различным погодным условиям, например, к солнечным лучам или к воздействию высоких температур. От неблагоприятных воздействий материал может ссохнуться и потрескаться, а это, естественным образом, пагубно влияет на всю крышу целиком, так как нарушается ее герметичность.

К основным мягким кровельным материалам можно отнести рубероид, ондулин, гибкую черепицу.

Жесткий кровельный материал

Жесткие кровельные материалы более надежны в эксплуатации, и, пожалуй, одно из самых хороших достоинств этого типа материалов заключается в том, что они имеют очень долгий срок службы.
Такие материалы при правильном монтаже и уходе могут прослужить, как минимум 30 лет, а в некоторых случаях и гораздо больше. К наиболее яркими представителями этого типа кровельных материалов можно отнести металлочерепицу, фальцевую кровлю, кровлю из профнастила, медную кровлю.

Определяясь с тем, какой тип кровельного материала необходим для монтажа на каркас крыши, не стоит покупать только те материалы, которые являются самыми дорогими. Большая цена — это не всегда является показателем качества товара. Нужно выбирать по критериям соотношение цена — качество, а чтобы сделать правильный и осознанный выбор, необходимо изучить полный спектр, представленных на рынке, товаров.

Стоит отметить, что в зависимости от выбора того или иного строительного материала для устройства крыши дома, можно заранее просчитать предполагаемую нагрузку, определиться с типом и видом стропильных систем, и тогда возведенная крыша будет надежным защитником от любой непогоды, создавая уют и теплоту семейного очага!

Устройство крыши частного дома: схемы, элементы, конструкция

Крыша является одним из главных элементов жилого строения. От того, насколько качественно будет выполнено её устройство, зависит как комфорт внутри дома, так и срок службы строения. Особенно важную роль крыша играет в многоэтажных жилых домах, общая площадь которых превышает несколько сот квадратных метров.

Содержание

• Из чего состоит крыша дома
  • Каркас крыши
    • Видео: каркас двускатной крыши под металлочерепицу
  • Кровельный пирог
  • Основные узлы крыши
    • Узлы примыкания кровли
    • Карнизный узел
    • Фронтонный узел
    • Устройство ендовы
    • Коньковый узел
    • Парапеты по периметру кровли
  • Доборные элементы кровли
  • Видео: устройство крыши — утепление, вентиляция, выбор доски
• Устройство различных видов кровли
  • Тёплая и холодная кровля
  • Скатная кровля с покрытием из металла
    • Видео: организация гидроизоляции для металлической кровли
  • Пирамидальная крыша
  • Крыша из СИП–панелей
    • Видео: монтаж крыши из СИП-панелей
  • Крыша полукруглой формы
• Устройство деформационных швов
• Устройство выхода на крышу

Из чего состоит крыша дома

Крыша дома — это самая верхняя его часть, используемая для защиты несущих элементов и жилого пространства строения от атмосферных осадков. Помимо этого, она является теплоизоляционным барьером, снижающим отток тепла от жилых помещений и защищающим конструкцию строения от перегрева.

Крыша не только защищает подкровельное пространство от осадков, но и помогает сохранить тепло в жилых помещениях

В зависимости от функциональной принадлежности строения и его конструкции крыша может иметь разный вид. Конструкция и вид крыши определяет её способность отводить снег и дождевую воду со своей поверхности. Пространство под кровельным каркасом часто используется в качестве жилого или хозяйственного помещения.

Любая крыша имеет типовую конструкцию, которая определяется технологией и температурным режимом в регионе, где возводится строение. Чтобы лучше разобраться в этой теме, рассмотрим конструктивные элементы крыши более подробно.

Каркас крыши

Каркас крыши — это несущий и опорный элемент, отвечающий за её прочностные характеристики. Качество исполнения каркаса напрямую влияет на срок службы не только самой крыши, но и строения в целом.

В качестве опорной конструкции для кровли в частных домах обычно сооружают стропильную систему из деревянного бруса

В зависимости от конструкции каркас крыши может иметь следующий вид:

• стропильная система — наиболее распространённый вид кровельного каркаса, чаще всего используемый для строительства крыш хозяйственных и жилых построек из бруса, кирпича и пеноблоков. Подразделяется на висячие и наслонные конструкции. Первые используются в строениях, где несущими являются только внешние стены, а вторые — в домах с внутренними несущими перегородками, которые можно использовать в качестве дополнительных опор;
• опорная система из стальных балок — применяется для возведения крыш над строениями промышленного назначения. В отличие от дерева металл позволяет создать более длинные, а главное, цельные балки без сопряжений по длине. Это, в свою очередь, значительно повышает несущую способность конструкции крыши. Металл является негорючим материалом, что делает кровлю более безопасной и долговечной;
• плоский бетонный каркас — представляет собой железобетонные плиты, уложенные поверх несущих стен под определённым углом. Чаще всего используется для создания крыш над общественными постройками небольшого размера и складскими сооружениями.

Для реализации какого-либо специального проекта различные виды каркасов могут совмещаться или использоваться в изменённом виде. Например, стропильные системы крыши часто возводятся из дерева и металла одновременно, что в одном месте строения позволяет сделать кровлю более прочной и надёжной, а в другом — не утяжеляет несущие перегородки, позволяя тем самым уменьшить общую нагрузку на фундамент. Этот вариант может использоваться, когда одна часть дома расположена на покатом склоне. Облегчение конструкции крыши позволит избежать излишней нагрузки на столбчатый или свайный фундамент, которые чаще всего применяют в таких случаях.

Видео: каркас двускатной крыши под металлочерепицу

Кровельный пирог

Кровельный пирог — это технология укладки кровельного покрытия, паро- и теплоизоляции в определённой последовательности. Правильная поочерёдная укладка гарантирует, что каждый технологический слой будет выполнять свою строго определённую функцию.

Например, если гидроизоляционный материал уложен неправильно (под теплоизоляцию), то на утеплитель будет попадать влага, что неизбежно вызовет его повреждение и потерю заявленных производителем характеристик.

Все слои кровельного пирога необходимо укладывать в строго определённой последовательности, чтобы каждое покрытие могло выполнять отведённые ему функции

Типовой кровельный пирог состоит из следующих технологических слоёв:

• кровельный материал — облицовочное покрытие, отвечающее за внешний вид лицевой поверхности крыши и защищающее обрешётку и нижележащие слои кровельного пирога от воды, грязи и посторонних предметов;
• обрешётка — опорная конструкция, необходимая для крепления кровельного материала. В зависимости от типа применяемого финишного покрытия обрешётка может быть сплошной или разреженной;
• гидроизоляция — механически прочный водонепроницаемый материал, защищающий утеплитель от намокания. Для этой цели могут использоваться битумно-рулонные покрытия, антиконденсатные мембраны или жидкие мастики. Конкретный способ гидроизоляции выбирается исходя из типа кровли и утеплителя;
• теплоизоляция — базальтовый рулонный или плитный утеплитель, пенопласт, пенополистирол и т. д. Теплоизоляционный материал должен обладать низким коэффициентом теплопроводности, что гарантирует длительное поддержание необходимого климатического режима в доме в любое время года;
• пароизоляция — многослойная мембрана, которая защищает утеплитель и остальные элементы кровельного пирога от проникновения тёплого влажного воздуха из внутренних помещений.

Последовательность укладки технологических слоёв кровельного пирога определяется типом монтируемой крыши и используемыми для этого материалами. Самым распространённым является вариант, когда под кровельное покрытие укладывается гидроизоляция, затем идёт слой теплоизоляционного материала, а под него монтируется пароизоляционная мембрана.

Основные узлы крыши

Узлы примыкания крыши к стене, если здание имеет сложную форму, а также места прилегания кровельного пирога и внешнего лицевого покрытия к выносному парапету не менее важны, чем сама конструкция крыши.

От качества их исполнения зависит целостность и долговечность возводимой конструкции, так как использование некачественных материалов или несоблюдение технологии соединения может стать причиной проникновения влаги и атмосферных осадков под кровельное покрытие.

Узлы примыкания кровли

Место или узел примыкания крыши к стене представляет собой соединительный шов, который обрабатывается при помощи гидроизоляционных и защитных материалов. Примыкания являются наиболее уязвимыми местом любой крыши, так как в местах сопряжения её элементов постоянно скапливается влажный мусор.

Если примыкание плохо изолировано, то влага быстро попадает под защитный материал и кровельное покрытие. Постоянное впитывание влаги в утеплитель обязательно приведёт к потере его технологических качеств.

Все места примыкания кровли к конструктивным элементам здания необходимо тщательно обработать гидроизоляционными материалами для предотвращения попадания влаги в подкровельное пространство

К тому же места примыкания подвержены температурным деформациям вследствие замерзания и оттаивания воды — это увеличивает риск протечек. Во избежание появления проблем во время эксплуатации крыши технология изоляции примыканий продумывается заранее. В расчёт берётся как температурный режим в регионе, где возводится строение, так и средний уровень осадков в течение года.

В зависимости от типа кровельного покрытия узлы примыкания устраиваются различными способами:

• металлическая кровля — примыкания выполняются с небольшим зазором, необходимым для вентиляции кровельного пирога. В качестве защитного элемента используется металлическая планка или фартук из оцинкованной стали. Фартук крепится непосредственно к примыкающей стене на высоте от 200 мм. Перед его установкой штроба в стене обрабатывается морозостойким герметиком;
• различные виды черепицы — место сопряжения стены и кровельного покрытия защищается при помощи гофрированной алюминиевой ленты. За счёт небольшой толщины лента точно повторяет профиль кровельного покрытия. Для заделки шва используется горячая битумная мастика, которая заливается непосредственно по линии шва;
• битумно-рулонные материалы — место примыкания может быть выполнено по различной технологии. Наиболее распространённый способ — это укладка покрытия с напуском на вертикальную поверхность. При этом материал прижимается рейкой, которая предварительно обрабатывается герметиком. Величина напуска, как правило, составляет не менее 20 см.

Карнизный узел

Карниз закрывает и защищает нижнюю часть крыши, кровельный пирог, стропильную систему и другие элементы от воздействия влаги. По сути, отделка карнизного узла напрямую влияет на срок службы мауэрлата и стропильной системы крыши, так как при некачественно выполненной обшивке стекающая по кровельному покрытию влага может попасть в подкровельное пространство.

Для защиты от попадания влаги в подкровельное пространство на карнизных свесах устанавливают специальные металлические планки — капельники и вентиляционные ленты

Для устройства карнизного узла скатной крыши применяется следующая последовательность укладки защитных материалов:

1. Кровельное покрытие.
2. Контробрешётка.
3. Обрешётка кровли.
4. Гидроизоляционная мембрана.
5. Капельник.
6. Кронштейн для крепления водостока.
7. Водосточный жёлоб.
8. Карнизная планка.
9. Аэроэлемент свеса.
10. Лента для вентиляции.
11. Двусторонняя клейкая лента.

Капельник защищает лобовую доску от конденсата, стекающего по гидроизоляционной плёнке, а карнизная планка предотвращает попадание влаги и атмосферных осадков в подкровельное пространство. Аэроэлемент свеса служит для создания вентиляционного зазора и защиты от проникновения под кровлю птиц и крупных насекомых.

Фронтонный узел

Фронтон — это торцевой участок кровли, ограниченный скатом крыши и карнизом. Он защищает кровлю от попадания влаги, а также играет роль декоративного элемента.

Фронтон завершает крышу, но не является её обязательным атрибутом, так как у некоторых типов конструкций крыша ограничена только карнизом.

Чаще всего фронтоны устраиваются на скатных крышах, когда в качестве кровельного покрытия будут использоваться различные виды черепицы, профилированный лист или мягкие битумные покрытия.

Со стороны фронтона подкровельное пространство защищается ветровой доской, а затем фронтонной планкой, уложенной поверх слоя гидроизоляции

Последовательность укладки материалов при устройстве фронтонного узла выглядит следующим образом (от внешнего края к подкровельному пространству):

• фронтонная планка, уложенная сверху на кровельное покрытие;
• гидроизоляционный материал;
• ветровая доска;
• обрешётка;
• стропило.

При креплении фронтонных планок следует соблюдать технологию, описанную в инструкции к кровельному покрытию. Обычно они монтируются снизу вверх от карниза к коньку. При использовании нескольких планок нахлёст должен составлять не менее 10 см.

Устройство ендовы

Ендова — это внутренний угол кровли, образующийся в месте сопряжения двух скатов. По сути, при возведении многоскатных кровель ендова является ключевым конструктивным узлом, так как по ней будут стекать атмосферные осадки. Ендова кровли всегда испытывает повышенные нагрузки, поэтому её устройство должно выполняться особенно тщательно, в полном соответствии с технологическими требованиями, установленными производителем используемого кровельного материала.

Устройства ендового узла для скатной кровли выполняется при помощи специальных доборных элементов, которые монтируются на сплошную обрешётку

Типовой вариант ендового узла для металлической кровли представлен следующими элементами:

• ендова верхняя;
• уплотнительный материал;
• кровельное покрытие;
• ендова нижняя;
• сплошная обрешётка;
• гидроизоляционная мембрана;
• стропильная система крыши.

Ендова обычно укладывается на сплошную обрешётку, которая монтируется с обеих сторон стыка скатов. При использовании металлических покрытий (профнастил, металлочерепица, фальцевая кровля) основным защитным элементом является нижняя ендова. Она укладывается под кровельный материал и служит своеобразным жёлобом, по которому влага стекает в водосточную систему. Верхняя ендова в этом случае является больше декоративным элементом, который закрывает весь конструктивный узел и защищает его от птиц и посторонних предметов.

Коньковый узел

Конёк крыши — это верхнее горизонтальное ребро, образованное сопряжением двух скатов. Коньковая планка или плитка защищает место соединения стропил, теплоизоляцию и обрешётку от воздействия влаги и монтируется в последнюю очередь. В зависимости от кровельного покрытия применяются разные коньковые элементы.

Устройство конькового узла выполняется в последнюю очередь, когда будет уложено кровельное покрытие

К примеру, устройство конькового узла для мягкой кровли выглядит следующим образом (сверху вниз):

• коньковая мягкая плитка;
• кровельное покрытие;
• подкладочный ковёр;
• обрешётка кровли.

В некоторых случаях по ребру прибивается коньковый брусок 40×40 или 50×50 мм, на который укладывается подкладочный ковёр. Если вы планируете монтировать кровельное покрытие самостоятельно, изучите инструкцию к материалу — в ней обязательно приведена схема устройства всех основных узлов крыши.

Парапеты по периметру кровли

Парапет крыши — это ограждающая конструкция, монтируемая по её периметру. Обычно парапеты монтируются на плоских крышах, но довольно часто их можно увидеть и на скатных кровлях, особенно в жилом многоквартирном секторе. Основное назначение парапета — это обеспечение безопасности человека, находящего на крыше. Иногда такие конструкции используются в качестве декоративного элемента.

Установка парапетов (СНиП II-26–76) выполняется в обязательном порядке у строений, высота которых до карниза крыши составляет более 10 м, а угол уклона ската не превышает 12 градусов. На более крутых крышах установка ограждений выполняется уже на высоте от 7 м.

Если рассматривать малоэтажное частное жильё, то установка парапетов актуальна только для домов с плоской кровлей. Для двускатных или вальмовых крыш монтаж парапетов необязателен. Но следует учитывать, что если на скатных кровлях планируется проведение ежегодного обслуживания кровельного покрытия, то меры безопасности должны быть соответствующими.

В частном строительстве парапеты обязательно устраивать только на плоских кровлях

Для изготовления парапетов используются следующие материалы:

• железобетонные блоки;
• кирпич и пеноблоки;
• оцинкованный металл.

Согласно СНиП высота парапетов должна быть не менее 45 см. Оптимальная высота выбирается исходя из архитектурных особенностей строения и личных предпочтений владельца дома.

Место примыкания кровельного пирога к парапету выполняется при помощи гидро- и теплоизоляционных материалов. В месте сопряжения парапета и крыши укладывается переходной бортик из минерализованного утеплителя. Для фиксации утеплителя используется специальная холодная мастика. Гидроизоляция монтируется с напуском в 20–25 см на вертикальную поверхность.

Для защиты парапета применяется аналогичный гидроизоляционный материал, который фиксируется с нахлёстом на ранее уложенное полотно, идущее со стороны крыши. Поверх изоляции также устанавливается П-образный короб из оцинкованной стали.

Доборные элементы кровли

Доборные элементы кровли представляют собой изделия, предназначенные для соединения различных узлов и деталей кровельного покрытия. Помимо этого, они обеспечивают дополнительную функциональность, а также улучшают внешний вид лицевой поверхности кровли и крыши в целом.

Различные доборные элементы позволяют защищать конструкцию крыши от погодных воздействий, предотвращая проникновение влаги, пыли и мусора в подкровельное пространство. Следует понимать, что в зависимости от конструкции крыши количество и необходимость использования доборных элементов может меняться.

Для металлической кровли применяется широкий перечень доборных элементов, защищающих её конструктивные узлы от проникновения влаги и мусора и придающих всему зданию законченный вид

Например, к типовым доборным элементам, применяемым при возведении скатной кровли, относятся:

• конёк и ендовы;
• элементы примыкания;
• планки для карнизов;
• торцевые планки;
• угловые планки;
• снеговые барьеры;
• переходники;
• водосточные желоба.

Перед выбором доборных элементов следует внимательно изучить проект крыши и на его основе просчитать количество необходимого материала. Не рекомендуется экономить на дополнительных элементах, так как от их качества зависит сохранность конструкции крыши и кровельного пирога в местах примыкания, на коньке и сливах.

Видео: устройство крыши — утепление, вентиляция, выбор доски

Устройство различных видов кровли

Устройство кровли и кровельного пирога сильно различается в зависимости от типа конструкции. Это связано как с проектными особенностями возводимой крыши, так и с особенностями материалов, применяемых для её возведения. Для более подробного описания рассмотрим самые распространённые виды кровли более детально.

Тёплая и холодная кровля

Тёплая кровля — это обобщённое понятие, обозначающее утеплённую конструкцию крыши. То есть, любые виды кровли могут быть тёплыми или холодными зависимости от того, использовались ли при их монтаже соответствующие гидро- и теплоизоляционные материалы.

Если при возведении крыши стандартный кровельный пирог монтируется полностью, то она называется тёплой

Если говорить применительно к частному сектору, то в строениях, которые будут использоваться для круглогодичного проживания, утепление рекомендуется выполнять для любого типа крыш. Наиболее распространённой конструкцией крыши для частных домов является двускатная конструкция, поэтому устройство кровельного пирога рассмотрим на её примере. Основными элементами кровельного пирога тёплой крыши являются:

Количество слоёв утеплителя подбирается индивидуально под каждый проект дома. При этом учитываются как размеры самого строения и возможность создания жилого чердачного помещения, так и температурный режим в регионе, где выполняются строительные работы.

Иногда, если владелец дома, например, решил сэкономить на конструкции крыши или чердачное пространство не будет использоваться в качестве жилого помещения, устройство кровли может быть выполнено без прокладки теплоизоляционного материала и пароизоляции. Такую крышу называют холодной. Роль материала, пропускающего пар, будет играть влагостойкая пароизоляционная мембрана. Холодные крыши обычно устраиваются в домах сезонного использования и в хозяйственных постройках.

Скатная кровля с покрытием из металла

Металлическая кровля обычно представляет собой скатную конструкцию со стропильной системой из дерева. Тип стропильной системы выбирается исходя из расположения несущих стен строения. Использование металла в качестве кровельного покрытия оказывает влияние на технологию устройства кровельного пирога такой крыши.

Самым популярным кровельным материалом для частных жилых домов является металлочерепица

Для устройства металлической скатной кровли применяются следующие материалы:

• доборные элементы — металлический конёк, боковые ветровые планки, наджелобная и поджелобная планка, водосточный жёлоб и другие элементы, устанавливаемые после монтажа металлического покрытия;
• кровельное покрытие — плоский листовой материал (фальцевая кровля), профилированный лист, металлочерепица или другие материалы из окрашенного металла;
• обрешётка — обрезные доски или металлические профильные элементы, закреплённые с шагом 25–30 см;
• стропильная система — может быть выполнена как из толстой обрезной доски или бруса, так и из металла. В частном строительстве наиболее популярен первый вариант в силу своей доступности, простоты монтажа и меньшего веса.

Остальные технологические слои кровельного пирога металлической кровли идентичны варианту, описанному в разделе выше. Необходимо отметить, что металлическое покрытие особенно предрасположено к образованию конденсата на внутренней поверхности, куда, несмотря на наличие специальной защиты, всё же проникает влажный воздух из дома. Поэтому устройство всех предусмотренных технологией вентиляционных зазоров при использовании металлической кровли строго обязательно.

Гидроизоляция выполняется из влагостойкой мембраны, которая закрепляется на стропильной системе крыши, а в качестве теплоизоляции используется любой плитный утеплитель толщиной от 5 см.

Видео: организация гидроизоляции для металлической кровли

Пирамидальная крыша

Пирамидальная или шатровая крыша — это скатная конструкция, где каждый из четырёх скатов равен по площади, а в основании крыши находится квадрат. По сути, каждый из четырёх скатов представляет собой равнобедренный треугольник.

В некоторых случаях под пирамидальной крышей понимают конструкцию с любым количество скатов — главное, чтобы они были одинакового размера. Такие крыши выглядят очень гармонично и не похожи на другие виды кровель.

По своему устройству пирамидальная крыша выполняется по традиционной схеме со стропильными элементами, хотя она и имеет некоторые особенности по сравнению с классическим двускатным вариантом.

Стропильная система пирамидальной крыши имеет ряд конструктивных отличий от устройства стандартной двускатной крыши

Стропильная система пирамидальной крыши состоит из следующих элементов:

• накосные стропила — диагональные балки, расположенные по углам конструкции. Выполняются из бруса или сдвоенной толстой доски;
• мауэрлат — нижний горизонтальный брус, необходимый для опоры и фиксации диагональных стропил;
• стропильные ноги (нарожники) – опорные бруски, крепящиеся к диагональным стропилам. Обеспечивают повышенную прочность и жёсткость конструкции;
• подкосы — вертикальные стойки, используемые в качестве опор для стропильных ног;
• ригели — горизонтальные балки, которые монтируются в верхней части диагональных стропил. Увеличивают прочность и ветровую устойчивость крыши;
• лежни — горизонтальные элементы в основании конструкции, к которым крепятся стойки.

Общее устройство кровельного пирога пирамидальной крыши мало чем отличается от классического варианта.

1. Делается подшивка стропильной системы черновой доской.
2. Раскладывается и фиксируется пароизоляционная мембрана.
3. На неё укладывается утеплитель нужной толщины.

   Плиты утеплителя нужно укладывать так, чтобы они заходили в пространство между стропилами с ощутимым натягом и не оставляли щелей для проникновения холодного воздуха

4. Укладывается гидроизоляционный материал.
5. Монтируется контробрешётка, дополнительно фиксирующая слой гидроизоляции.

   Бруски контробрешётки, укладываемые вдоль стропил, фиксируют гидроизоляционную плёнку и формируют необходимый вентиляционный зазор, а доски продольной обрешётки служат для крепления кровельного покрытия

6. Укладывается продольная обрешётка.
7. Монтируется кровельное покрытие.

   Шатровая крыша выглядит очень гармонично и придаёт дому вид сказочного теремка

Крыша из СИП–панелей

СИП–панель (от англ. Structural Insulated Panel) – это строительный материал в виде плиты, состоящей из двух внешних пластин из твёрдого материала, между которыми располагается слой утеплителя. С одной стороны оболочка СИП-панели выполняется из OSB-плиты, с другой — из листа профнастила или тоже из OSB-плиты. Панели с металлическим покрытием используются как самостоятельное кровельное покрытие, изделия из OSB применяются в качестве сплошного настила под мягкую кровлю.

Как правило, в качестве теплоизолятора используется пенопласт или пенополистирол определённой плотности. Иногда в пространство между плитами закачивается пенополиуретан или монтируется полипропилен. Ранее панели использовались только в качестве материала для строительства каркаса зданий, но сейчас с успехом применяются и для возведения крыш.

В отличие от традиционных материалов, для монтажа СИП–панелей не требуется создавать массивный каркас

Типовое устройство двускатной крыши из СИП–панелей под мягкую кровлю представляет собой следующую последовательность элементов:

• обвязка — выполняется из деревянного бруса с гребнем. Размер бруса зависит от величины паза панели;
• конёк и торцевые стропила — для изготовления используется аналогичный по размеру брус. Для конька можно взять доску толщиной от 5 см;
• мауэрлат — изготавливается из бруса от 100х100 до 200х200 в зависимости от размера дома и толщины стен. Монтируется по верхним торцам стен, чтобы обеспечить опору для крепления обвязки.

Каждая СИП–панель укладывается на стропила и ближайшие горизонтальные прогоны. Далее она подгоняется и обрабатывается специальной клеевой массой или морозостойкой монтажной пеной. По окончании в паз панели монтируется обвязка подходящего размера. При этом обвязка также фиксируется к мауэрлату и коньку.

Видео: монтаж крыши из СИП-панелей

Крыша полукруглой формы

Полукруглая крыша представляет собой «гнутую» конструкцию с плавными линиями свода. Для её возведения используется стропильная система на основе дугообразных ламелей.

Для их изготовления применяется доска высшего или первого сорта, которая распаривается до 100 градусов. За счёт впитывания большого количества влаги древесина становится эластичной. Для сгибания заготовок используются специальные формы. После придания формы заготовки склеиваются и отправляются на сушку.

В итоге заказчик приобретает определённый набор материала, достаточный для изготовления кровли по заранее составленному проекту. Схема сборки максимально приближена к технологии, которую можно встретить при монтаже купольных крыш из металла.

Для устройства крыши полукруглой формы применяют специальные стропильные элементы, изготовленные под конкретный проект

Полукруглая крыша состоит из следующих элементов:

• мауэрлат — нижние опорные балки, необходимые для фиксации элементов стропильной системы;
• ламели — элементы небольшой длины, имеющие дугообразную форму. Собираются в шпангоут при помощи стрингеров;
• стрингеры — горизонтальные элементы, которые крепятся между ламелями при сборке шпангоута;
• перегородки — горизонтальные балки, фиксирующиеся с торца крыши. Обеспечивают жёсткость и прочность конструкции.

Для сборки стропильной системы полукруглой кровли используются оцинкованные крепёжные планки и саморезы. Размер крепежей подбирается под конкретный размер ламелей. Последовательность закладки изоляции и утеплителя полностью идентична описанной выше.

Устройство деформационных швов

Деформационный шов, расположенный на поверхности кровельного покрытия, предназначен для компенсации температурных расширений облицовочного материала. Кроме того, он снижает возникающие напряжения вследствие движения или усадки конструкции крыши.

Схема устройства деформационных швов зависит от размеров и конструкции строения. В случае с жилыми постройками обустройство шва необходимо при примыкании крыши одного здания к стене другого, при примыкании материалов с разной степенью линейного расширения, а также в местах, где присутствует резкий перепад температуры внутри помещения.

Для устройства деформационного шва на плоской кровле используется пароизоляция, минеральный утеплитель и битумно-рулоное покрытие

В частном строительстве деформационные швы обустраиваются на плоских мягких или скатных крышах, покрытых битумно-рулонными покрытиями. Они состоят из нескольких компонентов:

• пароизоляция — прокладывается без стыков под температурным швом. Лучше использовать влагостойкую пароизоляционную мембрану;
• пространство в месте разрыва — в место, где проходит температурный шов, закладывается сжимаемый негорючий теплоизоляционный материал. Сжимаемость определяется по ГОСТ 17177;
• температурный шов — поверх места разрыва укладывается минеральный теплоизоляционный материал так, чтобы он перекрывал шов на 15 см с каждой стороны. Для фиксации используется горячая мастика;
• теплоизолятор поверх шва — для дополнительной компенсации напряжения поверх шва укладывается минеральный утеплитель, свёрнутый в трубку Ø50–70 мм.

Укладка кровельного покрытия для защиты температурного шва выполняется небольшими полотнами, перекрывающими шов на 30–50 см с каждой стороны. Более подробную технологию устройства температурных швов следует уточнять у производителей кровельного материала, который планируется к приобретению.

Устройство выхода на крышу

В процессе эксплуатации крыша и доборные элементы кровли нуждаются в периодическом осмотре, который позволяет предотвратить возникающие или устранить уже возникшие проблемы. Для этого желательно оборудовать крышу специальным выходом.

Тип используемого устройства зависит не только от величины уклона крыши, но и от размеров чердачного помещения. Некоторые типы конструкций попросту неудобно держать в маленьком пространстве.

Прозрачные люки для выхода на крышу одновременно являются прекрасными источниками естественного света

Для выхода на крышу используются следующие способы:

• кровельные люки — уже готовые изделия, которые монтируются в заранее подготовленные отверстия в кровельном пироге. Представляют собой стальной или пластиковый короб с закреплённым монолитным или прозрачным люком. Выход на крышу осуществляется посредством стремянки или приставной лестницы;
• люки со складной лестницей — устройства, совмещённые с чердачной лестницей, которая складывается в специально отведённое пространство. Как правило, в сложенном варианте этот вид люков ничем не отличается от предыдущего;
• мансардное окно — компромиссный вариант, когда окно используется не только для освещения подкровельного помещения, но и для выхода на крышу. Крайне желательно, чтобы на поверхности крыши были предусмотрены кровельные трапы;
• наружная лестница — металлическая сварная или деревянная лестница, которая приставляется к стене дома по мере необходимости. При желании её можно закрепить на поверхности стены, но это понравится далеко не всем владельцам частных домов.

Монтаж кровельных люков не представляет особой сложности и выполняется согласно прилагаемой к ним инструкции. Обычно это стальной короб, который фиксируется к стропильной системе при помощи саморезов. В некоторых случаях короб монтируется напрямую на монтажную пену.

Устройство крыш является обширной темой, которая требует внимательного изучения технологии. Особенно если речь идёт о многоскатных крышах, которые имеют большое количество примыканий скатов. Если вы решили выполнять монтаж крыши своими руками, внимательно изучите всю доступную информацию и только потом приступайте к выполнению работ.

Оцените статью:

[Голосов: Среднее: ]

Устройство кровли из металлочерепицы

Профнастил, металлочерепица, сайдинг и сэндвич-панели, водосточные системы

• Главная

Хотите, чтобы крыша не текла, хорошо сохраняла тепло и долго радовала вас своим внешним видом? Тогда ее необходимо обустраивать в соответствии со всеми правилами. Но нужно учитывать, что для разных кровельных материалов существуют свои особенности и технологии монтажа. В этом материале мы разберем устройство кровли из металлочерепицы во всех деталях.

СОДЕРЖАНИЕ:

1. Как устроена теплая кровля и почему она так называется
2. Отличия холодной кровли
3. Обрешетка — важный элемент кровли
4. Элементы конструкции кровельной системы
5. Монтаж металлочерепицы
6. Завершающие детали кровельной системы
7. Устройство вентиляции и проходных элементов
8. Устройство и назначение элементов безопасности
9. Водосточная система

Специалисты выделяют два принципиально разных варианта утепления крыши дома: теплая кровля и холодная кровля. В зависимости от того, какой тип кровли будет выбран, ее устройство также будет отличаться. Для начала выделим особенности каждого из указанных типов крыш, а потом рассмотрим элементы, являющиеся одинаковыми для них.

Как устроена теплая кровля и почему она так называется

Такая кровля имеет утепленные скаты крыши, благодаря чему на чердаке вполне можно устроить комфортное жилое помещение – мансарду. Но для этого требуется выполнение ряда операций по созданию целой кровельной системы. Изучим устройство такой крыши.

Защита от воды

На обратной стороне металлочерепицы может собираться конденсат, и для того, чтобы он не попал на утеплитель и не промочил его, необходимо продумать гидроизоляцию. Хорошо для этих целей подходят мембраны, они лучше полиэтиленовой пленки, так как проницаемы для пара. Соответственно, влага будет спокойно уходить наружу, нигде не скапливаясь. Благодаря таким супердиффузионным свойствам мембраны функциональны, к тому же они экономят пространство (их можно укладывать прямо на утеплитель без всякого зазора).

Первой нужно изолировать ендову. Начиная сверху, мембрану прокладывают по всей ее длине, а стыки на ендове и примыканиях проклеивают строительной лентой того же производителя, что и мембрана. По стропилам гидроизоляцию укладывают, начиная от карниза до конька, рулоны раскатывают горизонтально. Нужно следить, чтобы стыки отдельных рулонов приходились на стропила, рулоны кладут с нахлестом 15 см. Нельзя допускать провисания мембран, их нужно хорошо натягивать.

Утепляем крышу и кладем пароизоляцию

Продолжаем работать над созданием кровли из металлочерепицы. С внутренней стороны, после гидроизолирующей мембраны, укладывается утеплитель. Как правило, для этого применяют маты базальтовой ваты, но возможно и использование других видов утеплителей.

Утеплитель укладывается между стропилами крыши. При укладке более чем одного слоя стыки между матами первого слоя нужно перекрывать матами второго, иначе могут появиться мостики холода. Сверху кладется пароизоляционная мембрана. Она необходима для того, чтобы испарения из внутренних комнат не аккумулировались на утеплителе.

Защита утеплителя от проникновения влаги как изнутри, так и снаружи.
Общее устройство теплой кровли из металлочерепицы.

Отличия холодной кровли

Основным отличием такой кровли является отсутствие утепления на скатах. Утеплитель кладется только на нижнюю часть чердака. Благодаря этому в доме всегда тепло, а скаты при этом проветриваются.

Как защитить утеплитель от влаги?

Помимо мембран, которые уже были упомянуты выше, холодная кровля из металлочерепицы дозволяет также использование водостойкой пленки. Но она, в отличие от мембран, должна немного провисать между стропилами (приблизительно на 20 мм), для того, чтобы конденсат мог стекать. Гидроизоляцию, так же, как и для теплой кровли, необходимо прокладывать горизонтально, от карниза к коньку, делая нахлест в 15 сантиметров.

Общее устройство холодной кровли из металлочерепицы.

Обрешетка – важный элемент кровли

При создании обрешетки используются деревянные бруски сечением 50х50 мм, а также обрезная доска размерами 32х100 и 50х100 мм. В нижней части ската кровли, вдоль карнизного свеса нужно прибить две доски 50х100 мм. Далее из брусков 50х50 мм поверх гидроизоляции нужно набить контробрешетку, прибивая бруски вдоль стропил, начиная от конька к низу. Поверх нее с равным шагом горизонтально закрепляют доски обрешетки. Шаг крепления зависит от того, какой вид профиля металлочерепицы, которой будут покрывать крышу, будет выбран.

Обрешетка под конек

Самую верхнюю часть крыши необходимо укрепить. С этой целью с каждой стороны коньковой планки прибивают по паре досок.

Торцы кровли

С торцевой стороны кровли на высоту профиля металлочерепицы необходимо прибить доски — большие, чем сама обрешетка.

Обрешетка под ендову

Ендова – это внутренний стык двух скатов крыши. На участках прохождения ендовы обрешетку нужно делать сплошной.

Ограждение кровли

Такое ограждение должно быть надежным, поэтому его делают выше свеса карниза. В качестве ориентира может использоваться высота несущей стены. В этих местах также нужна сплошная обрешетка, поэтому между обычной обрешеткой добавляют несколько дополнительных досок, чтобы получилось сплошное основание.

Элементы конструкции кровельной системы

Конструкция кровли из металлочерепицы предполагает, что все элементы кровельной системы крепятся к смонтированной обрешетке. Рассмотрим эти элементы подробнее.

Карнизная планка, желоб и держатель для желоба

Первым делом закрепляются держатели желоба, а затем – желоба для стока воды. После этого можно закреплять карнизную планку. Ее прикрепляют к обрешетке с помощью саморезов таким образом, чтобы край желоба не выступал из-под нее.

Ендовы кровли из металлочерепицы

Количество таких элементов зависит от формы крыши. Нижнюю ендову прикрепляют к обрешетке под кровлей, а верхнюю ендову (декоративную планку) – над кровлей. При стыковке планок нижней ендовы нужно сделать нахлест порядка 10 – 15 см.

Примыкания

Такие элементы нужны для плотного примыкания кровли к трубам и стенам. Так же, как и ендовы, примыкания состоят из верхних и нижних планок. Из нижних планок делается так называемый фартук, после чего под него подводится галстук, необходимый для отвода воды в ендову или к внешнему карнизу. После этого закрепляют кровельное покрытие, а уже поверх него монтируют верхние планки примыкания.

Монтаж металлочерепицы

В тех случаях, когда лист металлочерепицы полностью закрывает весь скат крыши, монтаж начинают от конька. Нужно проверить расположение первого листа по отношению к торцу и карнизу (он должен выступать над карнизом сантиметров на 5). Монтировать металлочерепицу можно как справа налево (делая нахлест следующих листов на предыдущие), так и слева направо (с нахлестом предыдущих листов). После укладки 3 листов нужно проверять их параллельность карнизу. Саморезы надо вкручивать в боковую часть нахлеста (в верхнюю точку), но не допуская при этом захватывания обрешетки.

Рассмотрим схему кровли из металлочерепицы для ситуаций, когда скат крыши длиннее листов материала. Сначала нужно состыковать листы по длине, а потом выравнять первые 4 листа по торцу. Каждый квадратный метр черепицы крепится саморезами (с ЭПДМ прокладкой) – необходимо 6 или 8 шт. В местах, где материал прилегает к обрешетке, нижнюю часть листа нужно закрепить в изгиб волны. Монтаж производится через волну, а последующие ряды саморезов должны сдвигаться в шахматном порядке.

Завершающие детали кровельной системы

Торцевые планки

C торцевой стороны крыши устанавливают торцевые планки. Их крепят саморезами через каждые 50-60 см. Нужно делать нахлест между соседними планками примерно в 50 мм.

Коньковые планки

Такие элементы могут быть плоскими или закругленными. Последние нужно дополнительно крепить к своему торцу заглушки. Она может быть простой или конусной, ее крепят с помощью саморезов или заклепок. Перед тем как устанавливать планки, под конек нужно положить универсальный или фигурный уплотнитель. Эти планки монтируют с использованием коньковых саморезов.

Устройство вентиляции и проходных элементов

Перечисляемые ниже дополнительные элементы кровли из металлочерепицы необходимы для простоты монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Для нормального воздухообмена в каждом пролете стропил необходимы вентиляционные выходы. Однако если самой крышей есть неутепленный «холодный треугольник», достаточно будет и одного выхода на каждые 60 м² крыши. В металлочерепице нужно проделать отверстие и закрепить узел к его краям с помощью саморезов. Если в комплект вентиляционного выхода не входит силиконовый герметик, его наносят дополнительно.

Канализационный выход

Канализационный выход должен быть соединен со стояком, обычно для этого используют гофрированную трубу. На крыше для монтажа такого проходного элемента нужно вырезать фрагмент металлочерепицы. Выход канализации нужно вставить в проходной элемент и прикрепить к металлочерепице саморезами после окончания монтажа гидроизоляции, герметика и уплотнителя.

Выходы для антенн и электрокабелей

Для того чтобы герметизировать места стыковки антенн, кабелей и дымоходов типа «сэндвич», нужно использовать особые антенные выходы. Нужно срезать резиновую верхушку антенного выхода так, чтобы она была на 20% меньше диаметра проходящей трубы, и натянуть ее на трубу. Придав основанию антенного выхода форму профиля металлочерепицы, его промазывают силиконовым герметиком и прикрепляют к металлочерепице саморезами.

На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенныйвыход.

Устройство и назначение элементов безопасности

Лестница

Для подъема на крышу нужна устойчивая лестница, состоящая из стенового и кровельного фрагментов с кронштейнами. Необходимо 4 кронштейна на секцию. Их монтируют на участке нижнего волнового изгиба, там, где идет сплошная обрешетка. Сами кронштейны и верхнюю часть кровельной лестницы закрепляют болт-шурупами. Стеновую лестницу монтируют таким образом, чтобы ее верхняя ступенька была расположена напротив края карниза. Стеновую лестницу нужно располагать в створе с кровельной.

Кровельное ограждение

Такие металлические ограждения необходимы для работ на крыше. Их крепят специальными опорами к сплошной обрешетке сквозь нижнюю часть волны и уплотняют резиновыми прокладками.

Переходной мостик

Для того чтобы безопасно ходить по крыше от окна мансарды, люка или лестницы, необходимы переходные мостики. Их крепят так же, как и ограждения, но сплошная обрешетка в этом случае не обязательна.

Снегозадержатели

Наиболее популярны трубчатые снегозадержатели из металла, их обычно окрашивают в черный, коричневый, зеленый или красный цвета. Их монтируют по всему периметру кровли выше карнизного свеса. Также их обязательно размещают над входом, мансардными окнами и над каждым уровнем многоярусной кровли.

Схема кровельной системы

Ниже можно увидеть схему кровельной системы. На ней все узлы, рассмотренные выше, соединены в единую крышу.

Водосточная система

Грамотное устройство крыши под металлочерепицу невозможно без надежной системы водостока. Она состоит она из нескольких элементов.

Водосточный желоб

Согласно правилам для одной водосточной трубы необходимо не более 10 метров желоба. На нем выпиливают V-образное отверстие шириной 10 см, в которое будет вставляться выпускная воронка. Закреплять ее нужно в 15 см от края желоба.

Держатели для желоба

Они должны устанавливаться до того, как карнизы крыши и металлочерепица смонтированы окончательно. Держатели закрепляют через каждые 0,4-0,5 м. Разметить их нужно так, чтобы вышел уклон до 5 мм на метр, после чего их сгибают полосогибом. Можно также изогнуть уже установленные держатели, разметив их, используя натянутый шнур.

Заглушки для желоба

Их устанавливают с обоих торцов желоба и плотно забивают внутрь с помощью киянки.

Выпускная воронка

Передний край выпускной воронки подводится под внешний отогнутый край водосточного желоба и фиксируется резным фланцем, который пригибают к задней кромке желоба.

Соединители

При скреплении желоба или их углов между собой необходимо делать перехлест от 2,5 до 3 см. Для этого применяются соединители. Они имеют прокладки из резины, а также замок, который состоит из язычка спереди и заднего фланца. Используя такой замок, желоба нетрудно соединить как в ряд, так и под углом.

Паук

Данную деталь устанавливают в воронку водосточной трубы. Он призван не пропускать внутрь мусор и листья. Минимум раз в год паука нужно чистить, чтобы он продолжал выполнять свои функции.

Труба для соединения и ее колено

Между воронкой и водосточной трубой устанавливают два переходных колена и соединительную трубу. Их отпиливают непосредственно на месте, определив нужный размер.

Водосточная труба и ее держатели

Встречаются два вида держателей. Они универсальны и подходят для любых поверхностей и материалов. Их нужно крепить к стене через каждый метр. Также нужны крепления на трубных стыках. При монтаже отрезаются куски трубы необходимой длины, их вставляют в держатели и защелкивают замками. Внизу водосточной трубы, в 30 см от отмостки, крепится колено для слива воды.

Тройник водосточной трубы

Он необходим, если для двух воронок предусмотрен один слив. В нижней части его обжимают, а сбоку он имеет достаточно широкий раструб, позволяющий менять угол входа боковой трубы.

Воронка для сбора воды

Фальцевая и другая кровля сложных видов предполагает использование воронки вместо желоба. Ее вставляют в трубу, которая крепится на карнизе хомутом. Его изготавливают из полоски металла и соединяют саморезом.

Ограничитель для предупреждения перелива

Его устанавливают на угол желоба или на желоб там, где вода стекает все время, а временами и в больших количествах (например, под ендовой).

Выше упомянуты, пожалуй, все базовые элементы, которые предусматривает технология устройства кровли из металлочерепицы. Если они смонтированы правильно, то крыша выйдет крепкой, красивой и непромокаемой.

Ок

Оборудование для обеспечения безопасности крыши и анкер для скатных крыш

N

Каждый кровельщик должен иметь это революционное спасательное устройство.

N

Это легкое устройство просто в использовании!

N

Это устройство, являющееся частью общей системы индивидуальной защиты от падения с высоты, соответствует подразделу M OSHA.

Купить сейчас!

Мнение профессионала

Веревка не устанавливается, просто скатывается вверх по склону и перебрасывается через гребень.
Вот и все.

У меня была возможность сделать обзор альпинистского анкера HippLock за последний год. Сначала позвольте мне дать вам небольшую предысторию. Я работаю оценщиком недвижимости уже 7 лет и с первого дня занимаюсь осмотром крутых и высоких крыш. Последние 20 лет я также занимаюсь скалолазанием, поэтому мне не привыкать к оборудованию, связанному с защитой от падения.

Первые несколько лет работы наладчиком я редко пользовался средствами защиты от падения. Когда я это сделал, мне потребовалось много времени, чтобы протянуть ведущую веревку через крышу (молиться, чтобы теннисный мяч не разбил окно с задней стороны дома), найти точки крепления на обоих концах веревки, потом лезть на крышу. Мало того, что это занимает много времени, так еще и много веревки. Защита конька также была большой проблемой, так как трение о веревку может легко повредить черепицу. Отклонение в сторону от естественного положения веревок также было проблематичным, так как это создавало чрезмерную нагрузку на веревку, что только увеличивало вероятность повреждения черепицы.

Войдите в HippLock. Никакой установки веревки, просто сверните ее вверх по склону и перекиньте через гребень. Вот и все. С привязанной веревкой вы готовы подняться на гребень. И вам нужна только веревка длиной 20-30 футов, а не 150-200 футов. Устройство ощущается прочным при натяжении веревки, и вы можете далеко отклонить его в сторону от его расположения на хребте, чтобы осмотреть повреждения. Моя любимая часть использования HippLock заключается в том, что его легко перемещать с места на место на крыше, чтобы иметь возможность осмотреть все области. Это непросто с системой крепления веревки сверху. Нет необходимости слезать с крыши и перемещать точки крепления. Я обнаружил, что после доступа к первому гребню, снятию шестов и размещению их в желобе очень легко перемещать HippLock с места на место.

При использовании HippLock меня больше всего беспокоило то, что он предназначен для использования на шаге 10/12. Я проверял его удерживающую способность на многих различных полях, в том числе на неравномерных, и был приятно удивлен, обнаружив, что на 8/12 он чувствует себя так же надежно, как и на 10/12. Я даже смог использовать его на 14/12, и это было так же безопасно. Без проблем. Люблю это дело!! Я не могу дождаться, когда будет доступно набедренное крепление, и попробовать его. Было бы здорово закрепиться на крепком и прочном якоре, а не обматывать веревку вокруг вентиляционного отверстия или прикреплять к гвоздю желоба для доступа к бедрам. Не смейтесь, вы все это сделали или, по крайней мере, думали об этом.

Самая большая забота любого монтажника — безопасность крыши. Это устройство надежно удерживает вас на крутых и высоких крышах, позволяя делать больше без дополнительной помощи. Забудьте о помощи по лестнице и зарабатывайте больше денег более эффективно и безопасно. Я рекомендую HippLock всем, у кого есть двухэтажные дома с крутыми крышами.

Питер Фогельполь

Настройщик свойств

…использовали ли вы HippLock? У меня также не было возможности взять в руки Outrigger, но я чувствую себя в большей безопасности на своем HippLock.

Хильда Клора

Мне пока не удалось достать аутригер, поэтому я использую свой как гребенчатый профи. При этом я чувствую себя более комфортно с HippLock даже без выносной опоры только из-за качества сборки. Я руковожу командой из 5 человек, и всем им нравится мой HippLock.

Дарин Брэдли

Привет, HippLock!

Очень нравится ваш продукт!!!

Недавно я посещал занятия по сертификации веревок и страховочных ремней для одной из фирм, с которыми я работаю, в конце занятия я спросил инструктора, могу ли я одолжить его статический дисплей на крыше, который был установлен на 12 октября, чтобы показать ему вашу продукцию. . Чувак, он не видел ничего подобного, и ему понравилась идея, и то, что я мог с этим сделать, рассказал ему и о креплении аутригеров. Итак, вы должны получить несколько звонков или писем. Опять же, отличный продукт и надеюсь услышать от вас в ближайшее время.

Александр Р

Часто задаваемые вопросы наших клиентов

Найдите ответы на свои вопросы о HippLock

Для каких типов крыш используется HippLock?

Устройство предназначено для временного крепления систем индивидуальной защиты от падения с высоты на двускатных и вальмовых крышах.

Сколько рабочих могут использовать HippLock одновременно?

Это устройство предназначено только для одного пользователя.

Каков предельный вес этого устройства?

Это устройство безопасно до  максимального веса 300 фунтов.

Каков минимальный и максимальный шаг?

Минимальный шаг для HippLock составляет 8/12 (8 дюймов подъема на 12 дюймов), максимальный шаг должен быть ограничен 12/12 (12 дюймов подъема на 12 дюймов).

Пакет Plus

Пакет Plus HippLock включает:

• Крюк HippLock и выносную опору для доступа на двускатные и вальмовые крыши
• Три 6-футовых шеста или четыре 4-футовых шеста (на ваш выбор)

Базовый пакет

Базовый пакет HippLock включает:

• Крючок HippLock для доступа на двускатные крыши
• Три 6-футовых шеста или четыре 4-футовых шеста (на ваш выбор)

Купить сейчас!

Наша простая 10-ступенчатая система

Загрузить руководство по технике безопасности здесь

U

Осмотрите устройство.



Осмотрите участок крыши, который вы будете использовать для доступа



Используйте уклономер, уклономер или интеллектуальный уровень для определения уклона

g

Каждая стойка должна быть зафиксирована на месте



Присоедините спасательный трос к раме HippLock и к страховочному ремню

~

Надежно повесьте устройство на желоб или лестницу

03 0 Установите HippLock с помощью системы толкателей. Опустив пятки HippLock на крышу, подкатите ее к линии конька. Расположите HippLock так, чтобы он располагался поперек конька, чтобы закрепить его.



Убедитесь, что HippLock надежно закреплен. Закрепите страховочный трос на привязи.



Страховочный трос должен быть прикреплен к отверстию для глаз на нижней стороне



Соблюдайте осторожность перед отсоединением HippLock

Больше не ждите! Купите эту систему сегодня!

Приобрести через наш безопасный веб-сайт

Купить

Кровельные инструменты и оборудование для обеспечения безопасности | Закажите кровельные крюки, инструменты и коньковые опоры онлайн



ПРЕДСТАВЛЯЕМ НОВУЮ СИСТЕМУ БЕЗОПАСНОСТИ КРЫШИ RIDGEPRO™

Кровельные инструменты, на которые можно положиться. RIDGEPRO™ сочетает в себе кровельный анкер с коньковым крюком и устройство позиционирования «первый человек поднимается/последний спускается», что повышает эффективность и снижает травматизм на работе.

Мы создаем инструменты для кровли с заботой о вашей безопасности.

Прочнее

Анкер RIDGEPRO™ соответствует или превосходит федеральные стандарты OSHA по безопасности крыши, обеспечивая выдерживающую силу 5000 фунтов.

Быстрее

RIDGEPRO™ обеспечивает более быстрый доступ к пикам, чем при использовании обычной лестницы на крутой крыше и техники с использованием веревки и обвязки.

Безопаснее

Безопасность является нашим главным приоритетом, и RIDGEPRO™ обеспечивает возможность безопасного перехода на крутые кровельные лестницы и с них с уклоном 6/12 на 12/12.

ВХОД ДИСТРИБЬЮТОРА RIDGEPRO™

Мы рады расширить нашу сеть магазинов, предлагающих профессиональные кровельные инструменты. RIDGEPRO™ превосходит традиционные кровельные крюки и обеспечивает спокойствие профессиональным кровельщикам, которые ищут более безопасный способ подъема и спуска с кровельных поверхностей с крутым уклоном.

Если ваши ценности совпадают с миссией нашей компании по прекращению падений и смертельных случаев, связанных с кровлей, и вы хотите помочь повысить безопасность кровли, присоединяйтесь к нам, предлагая инструменты для кровли, которые действительно меняют ситуацию.

Видеоролики RIDGEPRO™

Вам не нужно верить нам на слово. Убедитесь сами, как легко устанавливается система конькового крюка RIDGEPRO™ , что экономит ваше время и нервы, а также повышает безопасность крыши. Наш инновационный кровельный инструмент представляет собой значительное улучшение по сравнению с традиционными методами подъема первым или спусканием последнего человека и гарантирует, что вы и ваша профессиональная бригада кровельщиков будете в большей безопасности на крутых крышах.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ИНСТРУМЕНТОВ RIDGEPRO™ ДЛЯ КРОВЕЛЬНЫХ УСТРОЙСТВ

Откажитесь от неуклюжей и громоздкой крутой кровельной лестницы и узнайте, почему RIDGEPRO™ — лучший выбор для обеспечения безопасности крыши.

Повышенная эффективность

RIDGEPRO™ может быть установлен и использован одним работником, что значительно повышает эффективность работы на стройплощадке.

Долговечность

Прочный корпус нашего кровельного инструмента из авиационного алюминия и штифты из нержавеющей стали рассчитаны на долгий срок службы.

Сертифицированная UL система безопасности крыши

RIDGEPRO™ может быть закреплена на конструкции крыши как однопользовательская точка крепления, соответствующая требованиям OSHA.

ПАРТНЕРСКАЯ ПРОГРАММА RIDGEPRO™

Мы приглашаем вас стать аффилированным продавцом RIDGEPRO™. Вдохновите свою сеть профессионалов по кровле и технике безопасности на повышение безопасности кровли с помощью кровельного инструмента, который можно передать следующему поколению.

Узнать больше

ОБСЛУЖИВАЕМЫЕ ОТРАСЛИ

Профессионалы из многих отраслей делают RIDGEPRO™ своим решением для безопасности крыш с крутым уклоном. Каждый день другая компания или подрядчик добавляет систему коньковых крюков RIDGEPRO™ в свои планы и процедуры обеспечения безопасности. Просмотрите ниже, чтобы узнать, как это простое, безопасное, инновационное и удобное в использовании устройство приносит пользу всем, кто использует крутую кровельную лестницу для доступа к кровельным поверхностям.

Посмотреть все отрасли

О RIDGEPRO™

Наша миссия состоит в том, чтобы значительно сократить количество травм и смертельных случаев при использовании крыш с крутым уклоном. После трех лет полевых испытаний и исследований рынка с участием профессионалов из многих отраслей мы представляем вам кровельные инструменты премиум-класса и оборудование для обеспечения безопасности кровельщиков для жилых домов с крутыми склонами.

Узнать больше

Безопасное крепление к коньковому столбу с помощью нового RIDGEPRO™

Для подъема на крутые крыши и крепления к коньковому столбу обычно требуются кровельные крюки и дополнительная лестница. Но подъем тяжелой крутой кровельной лестницы на крышу и установка ее на место обременительны и могут привести к небезопасным условиям труда. Что, если бы для кровельных работ были лучшие инструменты для помощи на крутых крышах? Те, которые легкие, соответствуют стандартам OSHA до 5000+ фунтов и быстрее доставят вас до конькового полюса?

Теперь есть: Встречайте регулируемый анкерный козырек RIDGEPRO™! Он быстро фиксируется на коньковой опоре большинства жилых построек и обеспечивает безопасность в течение всего дня. RIDGEPRO™ — идеальное решение как для профессиональных кровельщиков, так и для домовладельцев. Но как работает RIDGEPRO™?

Мы сделали системы безопасности крыши RIDGEPRO™ простыми в использовании для всех. Ведь безопасность – наша забота №1! Всегда надевайте защитный жилет с привязью и страховочным тросом для защиты от падения.

• Проверьте уклон крыши с помощью локатора уклона и уклона.
• Совместите шаг с номером на RIDGEPRO™ и зафиксируйте его на месте.
• Прикрепите 16-футовый удлинитель и зафиксируйте его шпилькой.
• Прикрепите строп к предварительно установленной скобе.
• Временно подвесьте RIDGEPRO™ к желобу или лестнице на уровне крыши.
• Поднимайтесь по лестнице до тех пор, пока ваш пояс не окажется на одном уровне с RIDGEPRO™.
• Когда колеса RIDGEPRO™ находятся на крыше, толкайте его с помощью удлинителя, пока он не достигнет пика конька.
• С помощью удлинителя переверните RIDGEPRO™, пока он не окажется на хребте.
• Сильно потяните за шнур, чтобы зафиксировать его на месте.
• Безопасный переход на крышу с помощью скользящего замка на стропе.
• Прикрепите четыре шурупа 3/8 дюйма к коньковой стойке, чтобы закрепить ее для безопасного использования в качестве стяжки.

Это так просто. Чтобы снять RIDGEPRO™, выкрутите винты, убедившись, что отверстия для винтов заполнены кровельным герметиком, прежде чем осторожно спускаться по поверхности крыши.

Вернувшись на лестницу, поверните удлинитель, чтобы перевернуть RIDGEPRO™ обратно на колеса и сложить шест, чтобы он покатился по крыше. Повесьте его на желоб и безопасно спуститесь по лестнице. После первой попытки вы поймете, как система безопасности крыши RIDGEPRO™ произвела революцию в концепции конькового крюка.

Избранные бренды

RIDGEPRO™ с гордостью предлагает эти высококачественные продукты брендов, на которые вы можете положиться. От измерителей угла наклона до нашего комплекта кровельных ремней RidgePro™ Plus — вы найдете все необходимое, чтобы сделать вашу работу проще и безопаснее.

Продукция RIDGEPRO™ Инструменты для подъема на крышу, которые помогут вам подняться на крышу и оставаться на ней в безопасности. Комплекту защиты от падения RIDGEPRO™ доверяют профессионалы в области кровельных работ, монтажники солнечных панелей, кабельщики и многие другие. Мы №1 в области профессионального оборудования для обеспечения безопасности крыш. Откройте для себя кровельные инструменты, которые вас не подведут. Приобрести RIDGEPRO™ Оборудование для обеспечения безопасности на крыше

Продукты Bullybag® Инструментальные решения Bullybag включают популярные в отрасли ремни и сумки, а также необходимые инструменты для измерения, удобства и безопасности. Их кровельные сумки устанавливают стандарт прочных и функциональных ремней для инструментов. Независимо от того, везете ли вы снаряжение на рабочую площадку или вам нужно держать кровельные инструменты под рукой на высоте, Bullybag поможет вам. Купить кровельные аксессуары Bullybag

Крышное оборудование | Поставка больших камней

Главная > Крышное оборудование

Товары 1-24 из 69

Сортировать по…БрендНазвание продуктаНовейшие товарыЦена от низкой до высокойЦена от низкой до высокойОт низкой к высокойРейтинг от высокой к низкойОбщее число отзывовБестселлеры

Показать 24 на 2 страницы на странице48 Страница

Бак с профильным роликом (шириной 14 дюймов)

Используется с 14-дюймовой панелью AG, панелью R, панелью High R и сменными роликами Single Lock

Цена: $125,65

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-ТК-РП-14 —

Этот бак предназначен для работы с некоторыми профильными катками, чтобы не создавать помех для стандартного 14-дюймового бака SingleWide BetterSpreader. Бак имеет правильный размер и необходим для обеспечения того, чтобы каток подходил, а отверстия были просверлены для размещения профильного ролика. .Для использования с:14-дюймовой панелью AG14-дюймовой R-панелью14-дюймовой высокой R-панелью14-дюймовой Single Lock Запасные ролики панели

Бак с профильным роликом (шириной 14 дюймов)

Используется с 14-дюймовой панелью AG, панелью R, панелью High R и сменными роликами Single Lock

Цена: $125,65

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-ТК-РП-14 —

Этот бак предназначен для работы с некоторыми профильными катками, чтобы не создавать помех для стандартного 14-дюймового бака SingleWide BetterSpreader. Бак имеет правильный размер и необходим для обеспечения того, чтобы каток подходил, а отверстия были просверлены для размещения профильного ролика. .Для использования с:14-дюймовой панелью AG14-дюймовой R-панелью14-дюймовой высокой R-панелью14-дюймовой Single Lock Запасные ролики панели

Бак с трапециевидными роликами (шириной 14 дюймов)

Используется с 14-дюймовым трапециевидным катком

Цена: $125,65

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-ТК-ТРП-14 —

Этот бак предназначен для работы с некоторыми профильными катками, чтобы не создавать помех для стандартного 14-дюймового бака SingleWide BetterSpreader. Бак имеет правильный размер и необходим для обеспечения посадки ролика, а отверстия просверлены для размещения профильного ролика. используется с: 14-дюймовым трапециевидным роликом

Резервуар с трапециевидным катком (шириной 14 дюймов)

Используется с трапециевидным катком 14 дюймов

Цена: $125,65

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-ТК-ТРП-14 —

Этот бак предназначен для работы с некоторыми профильными катками, чтобы не создавать помех для стандартного 14-дюймового бака SingleWide BetterSpreader. Бак имеет правильный размер и необходим для обеспечения посадки ролика, а отверстия просверлены для размещения профильного ролика. используется с: 14-дюймовым трапециевидным роликом

8-дюймовая дозирующая головка (пара)

Пара 8-дюймовых дозирующих головок

Цена: $10,15

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CF-DH-08-

Особенности: быстро удалить и заменить засорившуюся дозирующую головкуЧерный цвет для плоских валиков; Красный для профильных роликовПродается паройИспользуется с рамой ролика Control Flow

8-дюймовая дозирующая головка (пара)

Пара 8-дюймовых дозирующих головок

Цена: $10,15

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CF-DH-08-

Особенности: быстро удалить и заменить засорившуюся дозирующую головку. Черная для плоских валиков; Красный для профильных роликовПродается паройИспользуется с рамой ролика Control Flow

8-дюймовый профиль дозирующей головки (пара)

Пара 8-дюймовых дозирующих головок Тип профиля

Цена: $10,15

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CF-DH-08-P —

Особенности: быстро удалить и заменить засорившуюся дозирующую головку. Черная для плоских валиков; Красный для профильных роликовПродается паройИспользуется с рамой ролика управления потоком8-дюймовая дозирующая головка с профилем отверстий

8-дюймовый профиль дозирующей головки (пара)

Пара 8-дюймовых дозирующих головок Тип профиля

Цена: $10,15

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CF-DH-08-P —

Особенности: быстро удалить и заменить засорившуюся дозирующую головку. Черная для плоских валиков; Красный для профильных роликовПродается паройИспользуется с рамой ролика управления потоком8-дюймовая дозирующая головка с профилем отверстий

16-дюймовая дозирующая головка (пара)

Пара 16-дюймовых дозирующих головок

Цена: $11,95

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CF-DH-16 —

Особенности: быстро удалить и заменить засорившуюся дозирующую головку. Черная для плоских валиков; Красный для профильных роликовПродается паройИспользуется с рамой ролика Control Flow

16-дюймовая дозирующая головка (пара)

Пара 16-дюймовых дозирующих головок

Цена: $11,95

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CF-DH-16 —

Особенности: быстро удалить и заменить засорившуюся дозирующую головку. Черная для плоских валиков; Красный для профильных роликовПродается паройИспользуется с рамой ролика Control Flow

18-дюймовая дозирующая головка (пара)

Пара 18-дюймовых дозирующих головок

Цена: $12,95

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CF-DH-18 —

Особенности: быстро удалить и заменить засорившуюся дозирующую головку. Черная для плоских валиков; Красный для профильных роликовПродается паройИспользуется с рамой ролика Control Flow

18-дюймовая дозирующая головка (пара)

Пара 18-дюймовых дозирующих головок

Цена: $12,95

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CF-DH-18 —

Особенности: быстро удалить и заменить засорившуюся дозирующую головку. Черная для плоских валиков; Красный для профильных роликовПродается паройИспользуется с рамой ролика Control Flow

24-дюймовая дозирующая головка (пара)

Пара 24-дюймовых дозирующих головок

Цена: $13,95

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CF-DH-24 —

Особенности: быстро удалить и заменить засорившуюся дозирующую головку. Черная для плоских валиков; Красный для профильных роликовПродается паройИспользуется с рамой ролика Control Flow

24-дюймовая дозирующая головка (пара)

Пара 24-дюймовых дозирующих головок

Цена: $13,95

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CF-DH-24 —

Особенности: быстро удалить и заменить засорившуюся дозирующую головку. Черная для плоских валиков; Красный для профильных роликовПродается паройИспользуется с рамой ролика Control Flow

Профиль дозирующей головки 16 дюймов (пара)

Пара профилей дозирующей головки 16 дюймов

Цена: $11,95

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CF-DH-16-P —

Особенности: быстро удалить и заменить засорившуюся дозирующую головку. Черная для плоских валиков; Красный для профильных роликовПродается паройИспользуется с рамой ролика Control Flow 16-дюймовая дозирующая головка с профилем отверстий

Профиль дозирующей головки 16 дюймов (пара)

Пара профилей дозирующей головки 16 дюймов

Цена: $11,95

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CF-DH-16-P —

Особенности: быстро удалить и заменить засорившуюся дозирующую головку. Черная для плоских валиков; Красный для профильных роликовПродается паройИспользуется с рамой ролика Control Flow 16-дюймовая дозирующая головка с профилем отверстий

4-дюймовая рама ролика управления потоком

4-дюймовая рама ролика управления потоком

Цена: $410,05

Посмотреть

Наличие: Есть в наличии

Товар №: 131-CFRF-04 —

Особенности: Используйте распылительную установку в ветреную погоду без избыточного распыления. Надевайте резьбу непосредственно на пистолет-распылитель и распыляйте материал непосредственно на валик (просто нажмите на курок). Для плоских крыш используйте наши ручные катки. и эффективно нанесите покрытие с минимальными отходами материала. Легко приобретите дополнительные валики или дозирующие головки. В комплект входит 4-дюймовый плоский валик. Каждая рама с контролируемым потоком поставляется с рамкой…

4-дюймовая рама ролика управления потоком

4-дюймовая рама ролика управления потоком

Цена: $410,05

Посмотреть

Наличие: Есть в наличии

Товар №: 131-CFRF-04 —

Особенности: Используйте распылительную установку в ветреную погоду без избыточного распыления. Надевайте резьбу непосредственно на пистолет-распылитель и распыляйте материал непосредственно на валик (просто нажмите на курок). Для плоских крыш используйте наши ручные катки. и эффективно нанесите покрытие с минимальными отходами материала. Легко приобретите дополнительные валики или дозирующие головки. В комплект входит 4-дюймовый плоский валик. Каждая рама с контролируемым потоком поставляется с рамкой…

8-дюймовая рама ролика управления потоком

8-дюймовая рама ролика управления потоком

Price: $418,10

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CFRF-08 —

Особенности: Используйте распылительную установку в ветреную погоду без избыточного распыления. Надевайте резьбу непосредственно на пистолет-распылитель и распыляйте материал непосредственно на валик (просто нажмите на курок). Для плоских крыш используйте наши ручные катки. и эффективно нанесите покрытие с минимальными отходами материала. Легко приобретите дополнительные валики или дозирующие головки. Включает два 8-дюймовых плоских валика и пару дозирующих головок со стойкой*. Часто задаваемые вопросы Что входит в комплект поставки рамы с регулируемым потоком?0003

8-дюймовая рама ролика управления потоком

8-дюймовая рама ролика управления потоком

Price: $418,10

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CFRF-08 —

Особенности: Используйте распылительную установку в ветреную погоду без избыточного распыления. Надевайте резьбу непосредственно на пистолет-распылитель и распыляйте материал непосредственно на валик (просто нажмите на курок). Для плоских крыш используйте наши ручные катки. и эффективно нанесите покрытие с минимальными отходами материала. Легко приобретите дополнительные валики или дозирующие головки. Включает два 8-дюймовых плоских валика и пару дозирующих головок со стойкой*. Часто задаваемые вопросы Что входит в комплект поставки рамы с регулируемым потоком?0003

16-дюймовая рама ролика управления потоком

16-дюймовая рама ролика управления потоком

Цена: $425,35

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CFRF-16-

Особенности: Используйте распылительную установку в ветреную погоду без избыточного распыления. Надевайте резьбу непосредственно на пистолет-распылитель и распыляйте материал непосредственно на валик (просто нажмите на курок). Для плоских крыш используйте наши ручные катки. и эффективно наносить покрытие с минимальными отходами материала. Легко приобрести дополнительные валики или дозирующие головки. Включает два 16-дюймовых плоских валика и пару дозирующих головок. Каждый…

16-дюймовая рама ролика управления потоком

16-дюймовая рама ролика управления потоком

Цена: $425,35

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CFRF-16-

Особенности: Используйте распылительную установку в ветреную погоду без избыточного распыления. Надевайте резьбу непосредственно на пистолет-распылитель и распыляйте материал непосредственно на валик (просто нажмите на курок). Для плоских крыш используйте наши ручные катки. и эффективно наносить покрытие с минимальными отходами материала. Легко приобрести дополнительные валики или дозирующие головки. Включает два 16-дюймовых плоских валика и пару дозирующих головок. Каждый…

18-дюймовая рама ролика управления потоком

18-дюймовая рама ролика управления потоком

Цена: $350,00

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CFRF-18-

Особенности: Используйте распылительную установку в ветреную погоду без избыточного распыления. Надевайте резьбу непосредственно на пистолет-распылитель и распыляйте материал непосредственно на валик (просто нажмите на курок). Для плоских крыш используйте наши ручные катки. и эффективно нанесите покрытие с минимальными отходами материала. Легко приобретите дополнительные валики или дозирующие головки. Включает в себя два 18-дюймовых финишных валика, четыре 18-дюймовых дозирующих головки. Часто задаваемые вопросы Что поставляется с рамой с контролируемым потоком? Каждый…

18-дюймовая рама ролика управления потоком

18-дюймовая рама ролика управления потоком

Цена: $350,00

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CFRF-18-

Особенности: Используйте распылительную установку в ветреную погоду без избыточного распыления. Надевайте резьбу непосредственно на пистолет-распылитель и распыляйте материал непосредственно на валик (просто нажмите на курок). Для плоских крыш используйте наши ручные катки. и эффективно нанесите покрытие с минимальными отходами материала. Легко приобретите дополнительные валики или дозирующие головки. Включает в себя два 18-дюймовых финишных валика, четыре 18-дюймовых дозирующих головки. Часто задаваемые вопросы Что поставляется с рамой с контролируемым потоком? Каждый…

24-дюймовая рама ролика управления потоком

24-дюймовая рама ролика управления потоком

Price: $432,15

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CFRF-24-

Особенности: Используйте распылительную установку в ветреную погоду без избыточного распыления. Надевайте резьбу непосредственно на пистолет-распылитель и распыляйте материал непосредственно на валик (просто нажмите на курок). Для плоских крыш используйте наши ручные катки. и эффективно наносить покрытие с минимальными отходами материала. Легко приобрести дополнительные валики или дозирующие головки. Включает в себя два 24-дюймовых плоских валика и пару дозирующих головок. Каждый…

24-дюймовая рама ролика управления потоком

24-дюймовая рама ролика управления потоком

Price: $432,15

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-CFRF-24-

Особенности: Используйте распылительную установку в ветреную погоду без избыточного распыления. Надевайте резьбу непосредственно на пистолет-распылитель и распыляйте материал непосредственно на валик (просто нажмите на курок). Для плоских крыш используйте наши ручные катки. и эффективно наносить покрытие с минимальными отходами материала. Легко приобрести дополнительные валики или дозирующие головки. Включает в себя два 24-дюймовых плоских валика и пару дозирующих головок. Каждый…

Улучшенный узел зажима разбрасывателя

Улучшенный узел зажима разбрасывателя

Цена: $74,55

Посмотреть

Наличие: Есть в наличии

Пункт №: 131-BSCLMP-

Узел зажима Better Spreader

Улучшенный узел зажима разбрасывателя

Улучшенный узел зажима разбрасывателя

Цена: $74,55

Посмотреть

Наличие: Есть в наличии

Пункт №: 131-BSCLMP-

Узел зажима Better Spreader

Улучшенное разбрасывающее колесо

Улучшенное разбрасывающее колесо

Цена: $21,70

Посмотреть

Наличие: Есть в наличии

Номер товара: 131-BSWHL-

Сменное колесо для лучшего разбрасывателя (продается отдельно) Размер колеса — 6 x 1,50 диаметр оси — 1/2 дюйма

Улучшенное разбрасывающее колесо

Улучшенное разбрасывающее колесо

Цена: $21,70

Посмотреть

Наличие: Есть в наличии

Номер товара: 131-BSWHL-

Сменное колесо для лучшего разбрасывателя (продается отдельно) Размер колеса — 6 x 1,50 диаметр оси — 1/2 дюйма

Улучшенная направляющая отверстия для расширителя

Улучшенная направляющая для отверстия для расширителя

Цена: $12,65

Посмотреть

Наличие: Есть в наличии

Артикул: 131-БШГ-

Улучшенная направляющая отверстия расширителя

Улучшенная направляющая отверстия для расширителя

Улучшенная направляющая для отверстия для расширителя

Цена: $12,65

Посмотреть

Наличие: Есть в наличии

Артикул: 131-БШГ-

Улучшенная направляющая отверстия расширителя

Сменный бак разбрасывателя бака Singlewide 14 дюймов

Сменный бак

Цена: $145,85

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-1002БАК —

Замена разбрасывателя бака Singlewide 14 дюймов

Сменный бак разбрасывателя бака Singlewide 14 дюймов

Сменный бак

Цена: $145,85

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-1002БАК —

Замена разбрасывателя бака Singlewide 14 дюймов

Одинарная ось ролика разбрасывателя бака в сборе

Ось в сборе

Цена: $10,85

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-TS14RAX-

Ось ролика разбрасывателя одинарной ширины в сборе

Одинарная ось ролика разбрасывателя бака в сборе

Ось в сборе

Цена: $10,85

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-TS14RAX-

Ось ролика разбрасывателя одинарной ширины в сборе

8-дюймовый валик для рейки

Сменный валик для рамы для рейки

Цена: $46,45

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-BTNR8 —

Рейки обычно применяются для внешнего вида на склонах, превышающих 4:12. Подходит для ребер шириной до 2,25 дюйма и высотой 2 дюйма. Длина ролика 8 дюймов, высота ребра 2 дюйма. В упаковке 9 шт., продаются по отдельности. артикул № 131-1205. См. соответствующие позиции ниже.

8-дюймовый валик для рейки

Сменный валик для рамы для рейки

Цена: $46,45

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-BTNR8 —

Рейки обычно применяются для внешнего вида на склонах, превышающих 4:12. Подходит для ребер шириной до 2,25 дюйма и высотой 2 дюйма. Длина ролика 8 дюймов, высота ребра 2 дюйма. Упаковано по 9 шт. товар № 131-1205. См. соответствующие пункты ниже.

8-дюймовый трапециевидный каток

Сменный ролик для рамы трапециевидного катка

Цена: $67,55

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-TRAPR8-

Это очень распространенная промышленная панель. Существуют вариации этой формы, поэтому убедитесь, что этот ролик будет работать с вашим профилем. Ворс ролика 3/4″ соответствует небольшим изгибам этой панели. Длина ролика 8 дюймов, высота ребра 3 дюйма. Упаковано по 4 шт. , продается поштучно. Предназначен для работы с 8-дюймовой роликовой рамой Titan, артикул № 131-1205. См. соответствующие пункты ниже.

8-дюймовый трапециевидный каток

Сменный ролик для рамы трапециевидного катка

Цена: $67,55

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-TRAPR8-

Это очень распространенная промышленная панель. Существуют вариации этой формы, поэтому убедитесь, что этот валик будет работать с вашим профилем. Ворс валика 3/4 дюйма соответствует небольшим изгибам этой панели. Длина валика 8 дюймов, высота ребра 3 дюйма. В упаковке 4 шт. , продается поштучно. Предназначен для работы с 8-дюймовой роликовой рамой Titan, артикул № 131-1205. См. соответствующие пункты ниже.

8-дюймовый ролик для панелей AG

Сменный ролик для рамы ролика для панелей AG

Цена: $35,95

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-AGPLR8-

Панель AG получила свое название благодаря использованию в сельском хозяйстве. Имеет наименьшую канавку среди профильных роликов. Частота ребер 9 дюймов. Длина ролика 8 дюймов. 8-дюймовая роликовая рама Titan, артикул 131-1205. См. соответствующие пункты ниже.

8-дюймовый ролик AG Panel

Сменный ролик для рамы AG Panel Roller

Цена: $35,95

Просмотр

Наличие: Есть в наличии

Артикул №: 131-AGPLR8-

Панель AG получила свое название благодаря использованию в сельском хозяйстве. Имеет наименьшую канавку среди профильных роликов. Частота ребер составляет 9.«Длина ролика 8», высота ребра 0,75 дюйма. Упаковано по 9 шт. в коробке, продается по отдельности. Предназначен для работы с 8-дюймовой роликовой рамой Titan, артикул № 131-1205. См. соответствующие пункты ниже.

8-дюймовый ролик панели R

Сменный ролик для рамы ролика панели R

Цена: $35,95

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-RPLR8-

R-панель является наиболее распространенным металлическим профилем. Адаптирована под ребро R-панели 1,25 дюйма. Частота ребер R-панели обычно составляет 12 дюймов. Длина ролика 8 дюймов, высота ребра 1,25 дюйма. Упаковано по 9 шт. в упаковке, продается по отдельности. Предназначен для работы с 8 » Роликовая рама Titan, артикул № 131-1205. См. соответствующие позиции ниже.

8-дюймовый ролик панели R

Сменный ролик для рамы ролика панели R

Цена: $35,95

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-RPLR8-

R-панель представляет собой наиболее распространенный металлический профиль. Адаптирован под ребро R-панели 1,25 дюйма. Частота ребер R-панели обычно составляет 12 дюймов. Длина ролика 8 дюймов, высота ребра 1,25 дюйма.в упаковке, продается поштучно. Предназначен для работы с 8-дюймовой роликовой рамой Titan, артикул № 131-1205. См. сопутствующие товары ниже.

8-дюймовый ролик High R Panel

Сменный ролик для рамы High R Panel Roller

Цена: $40,45

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-HRPLR8 —

Панель High R не слишком тугая в верхней части, что позволяет использовать головки крепежа. Частота ребер панели High R обычно составляет 12 дюймов. Длина ролика 8 дюймов, высота ребра 1,5 дюйма. Упаковано по 9 шт. работайте с 8-дюймовой роликовой рамой Titan, артикул 131-1205. См. соответствующие пункты ниже.

8-дюймовый ролик High R Panel

Сменный ролик для рамы High R Panel Roller

Цена: $40,45

Просмотр

Наличие: Есть в наличии

Артикул №: 131-HRPLR8 —

Панель High R не слишком тугая в верхней части, что позволяет использовать головки крепежа Частота ребер панели High R обычно составляет 12 дюймов, длина ролика 8 дюймов, высота ребра 1,5 дюйма. Упаковка 9в упаковке, продается поштучно. Предназначен для работы с 8-дюймовой роликовой рамой Titan, артикул № 131-1205. См. сопутствующие товары ниже.

8-дюймовый ролик с защелкой

Сменный ролик для рамы ролика с защелкой

Цена: $46,45

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-SNLKR8-

Панели с защелкой обычно используются на уклонах более 3:12. Ролик с защелкой может принимать ребро шириной до 1/2 дюйма и высотой 2 дюйма. Ролик также работает на швах с двойным замком. 9 в упаковке, продаются поштучно. Предназначен для работы с 8-дюймовой роликовой рамой Titan, артикул № 131-1205. См. сопутствующие товары ниже.

8-дюймовый ролик с защелкой

Сменный ролик для рамы ролика с защелкой

Цена: $46,45

Посмотреть

Наличие: Есть в наличии

Артикул №: 131-SNLKR8-

Панели с защелкой обычно используются на уклонах более 3:12. Ролик с защелкой может принимать ребро шириной до 1/2 дюйма и высотой 2 дюйма. Ролик также работает на швах с двойным замком. Длина ролика 8 дюймов, высота ребра 2 дюйма. 9в упаковке, продается поштучно. Предназначен для работы с 8-дюймовой роликовой рамой Titan, артикул № 131-1205. См. сопутствующие товары ниже.

Информационный бюллетень

ПОДПИСАТЬСЯ ЗДЕСЬ
новости и специальные предложения!

Отписаться

© 2022 Биг Рок Поставка

Оставить сообщение

Кровельное оборудование на продажу | Крюки

Показаны все 18 результатов

Сортировка по умолчаниюСортировать по популярностиСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой

• Куриная лестница длиной 6 футов

  115,00 $ Подробнее

• Регулируемый стальной кронштейн крыши

  12,95 $ Подробнее

• Крючок для куриной лестницы

  69,00 $ Подробнее

• Кронштейны для крыши с просветом

  6,80 $ Подробнее

• Система ограждения плоской крыши

  31,50 $ – 70,00 $ Подробнее

• Держатель стойки ограждения со стойкой

  $65. 00 Подробнее

• Крюк для лестницы

  28,00 $ Подробнее

• Лестничный совок

  43,00 $ Подробнее

• Ограждение с открытым краем

  $89.00 Подробнее

• Системы перил ограждения парапетов

  31,50 $ – 181,00 $ Подробнее

• Кронштейны для крыши

  6,80 $ Подробнее

• Система защиты крыши

  64,00 $ – 107,00 $ Подробнее

• Кронштейн Слейтера

  $33,00 Подробнее

• Стальной подвес для пластин

  64,00 $ Подробнее

• Стальная подставка

  135,00 $ Подробнее

• Стальной настенный кронштейн

  107,00 $ Подробнее

• Ограждение с крутым уклоном (со стойкой)

  92,50 $ Подробнее

• Система вертикальных ограждений

  $51. 00 Подробнее
Кровельные крюки

Badger Ladder — ваш онлайн-магазин кровельных крюков . Кровельные крюки обеспечивают быстрый и безопасный доступ к крутым крышам. Крюк крепится к двум верхним перекладинам любой лестницы или удлинительной лестницы. Крюк для лестницы — идеальный инструмент для более безопасного подъема на крышу; это особенно полезно при работе со слабым настилом, мокрыми или обледенелыми поверхностями и крутыми склонами. Закрепите практически любую лестницу на крыше всего за прикрепление кровельного крюка к лестнице, закатывание их вверх по крыше и переворачивание так, чтобы крюк находился на противоположной вершине.

Наш выбор коньковых крюков гарантирует устойчивость вашей лестницы. После того, как крюк будет установлен, вы сможете легко взбираться, и вы будете в большей безопасности, продолжая работать. Это выигрыш как с точки зрения практичности, так и с точки зрения безопасности.



Лестницы для кур

Эти сверхпрочные лестницы для кур облегчают доступ и маневрирование в труднодоступных рабочих зонах. Приподнятые перекладины из цельной стали сварены вручную для обеспечения безопасности с арматурным стержнем. У нас также есть крючок для куриной лестницы с порошковым покрытием желтого цвета, который обеспечивает дополнительное усиление, прочность и устойчивость.

В настоящее время у нас есть куриные лестницы длиной 6 футов, однако их можно удлинить до 24 футов, чтобы вы могли достигать большей высоты во время работы. 250 фунтов мощности. Порошковое покрытие желтого цвета. Свяжитесь с нашей командой для продажи кровельного оборудования, такого как куриные лестницы, крючки для куриных лестниц и многое другое.



Поручни на крыше

В Badger Ladder мы полностью привержены вашей безопасности. У нас есть системы защиты крыши и ограждения, которые можно установить во время работы. Чтобы предотвратить страшное падение, обязательно установите эти ограждения, одобренные OSHA. Они также обеспечивают защиту от скольжения и подножку.

Наша продукция для ограждений включает нашу систему ограждения для плоской крыши, ограждение с открытым краем, систему ограждения для парапетов, систему ограждения для крыши, ограждение с крутым уклоном со стойкой и нашу систему вертикальных ограждений. Просмотрите наши системы ограждений, чтобы найти наиболее подходящую для вашего конкретного строительного проекта.

Наши ограждения полностью протестированы в лаборатории, чтобы убедиться, что они соответствуют стандартам, установленным OSHA. Максимальное расстояние между ограждениями составляет 8 футов. Ставьте свою безопасность на первое место и инвестируйте в ограждения для каждого проекта.

Кронштейны для крыши

Кронштейн для крыши — это устройство, которое свисает или выступает из стены и несет вес.

Нужны кронштейны для крыши, чтобы сделать ваш проект более безопасным для вас и ваших рабочих во время работы? Кровельные кронштейны действуют как защитная сетка, которая помогает предотвратить падение людей с края крыши. Обычно кровельные кронштейны крепятся к крыше и фиксируют доски на месте.

Спросите нашу команду о множестве кровельного оборудования, которое у нас есть. Мы рады помочь вам безопасно использовать наши лестницы , а правильное оборудование может сделать безопасность намного проще.

Свяжитесь с Badger Ladder

Badger Ladder вот уже несколько десятилетий предоставляет строителям качественное кровельное оборудование. Мы обслуживаем клиентов по всей стране. Кровельное оборудование, строительные леса, домкраты, алюминиевые доски и сцены, и многие другие продукты являются нашей специализацией. Наш основной склад находится в Грин-Бей, штат Висконсин, но у нас также есть два других склада в Саванне, Джорджия и Крэнбери, штат Нью-Джерси. Свяжитесь с нашей командой в 1 (800) 863-9791 по любым вопросам о нашем кровельном оборудовании для продажи. Ваша безопасность во время работы — наш приоритет!



Свод правил Калифорнии, раздел 8, раздел 1730.

Опасности на крыше.

Перейти к основному содержанию

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобства пользователя, и не делается никаких заявлений или гарантий, что информация является текущим или точным. Полный отказ от ответственности см. на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 4. Приказы безопасности строительства
Статья 30. Кровельные работы и Оборудование

Вернуться к указателю Новый запрос

---

---

(a) Во время кровельных работ работодатель должен соблюдать положения статьи 1509, а работники должны проходить обучение и инструктаж в соответствии с положениями статьи 1510 эти заказы.

(b) Уклоны от 0:12 до 4:12 — Односекционные (монолитные) кровельные покрытия.

(1) Работники должны быть защищены от падения с крыш высотой более 20 футов с использованием одного или комбинации методов, описанных в этом разделе. Когда бы ни машины для укладки войлока или другое оборудование, которое тянет оператор, который идет пешком назад, это положение применяется независимо от высоты.

(2) Предупреждающие линии, состоящие из веревки, проволоки или аналогичного материала, с флажками с хорошо заметным материалом, свисающим с предупредительных линий примерно на 6 футов интервалы, должны быть установлены на высоте от 34 до 45 дюймов над поверхностью крыши, чтобы предупредить сотрудников что они приближаются к краю крыши.

(A) Стойки (переносные или стационарные), поддерживающие предупреждающие линии, должны быть спроектированы и установлены таким образом, чтобы свести к минимуму опрокидывание или смещение при нормальных условиях работы.

(Б) Предупреждение Линии должны иметь минимальную прочность на растяжение 500 фунтов.

(С) Линия крепится к каждой стойке таким образом, чтобы потянув за одну секцию линии между стойками не приведет к тому, что провисание будет компенсировано соседними стойками. секции до опрокидывания стойки.

(3) Если условия не запрещают, коллекторы, состоящие из листов кровли или других кровельных материалов, также должны располагаться параллельно краям крыши, чтобы предупредить сотрудников о приближении край крыши.

(4) Предупреждающие строки и заголовки должны быть размещены не ближе 5 футов от края крыши.

(5) При использовании войлочных машин или другое оборудование, буксируемое оператором, идущим задом или моторизованным оборудования, на котором ездит оператор, жатки должны располагаться не ближе 10 футов, а линии предупреждения должны располагаться не ближе, чем в 5 футах от этих края крыши, которые перпендикулярны (или почти перпендикулярны) направлению, в котором оператор движется и когда условия запрещают использование заголовков, предупреждение линии должны быть размещены не ближе 10 футов от тех краев крыши, которые перпендикулярны (или почти так) в направлении, в котором движется оператор.

(6) предупредительные линии и коллекторы должны быть установлены либо по всему периметру кровли или только на тех участках кровли, где выполняются работы, поэтому до тех пор, пока строки предупреждения и заголовки перемещаются по мере продвижения работы в таких таким образом, чтобы постоянно предупреждать сотрудников в рабочей зоне, когда они подойти к краю крыши. Подъездные пути должны быть сооружены следующим образом:

(А) Точки доступа, зоны погрузочно-разгрузочных работ и складские помещения должны быть соединены к рабочей зоне свободным проходом, образованным двумя предупредительными линиями.

(Б) Когда путь к точке доступа не используется, веревка, проволока или цепь, равные по силе и высоте до линии предупреждения, должны располагаться поперек пути на точка пересечения траектории с предупредительной линией, установленной вокруг рабочей зоны.

(7) Работники должны быть проинструктированы оставаться внутри предупреждающих линий и коллекторы, за исключением случаев, когда работы должны выполняться на краю крыши.

(8) Применение материалов за пределами предупреждающих линий должны находиться под пристальным наблюдением квалифицированного человек.

(9) На узких крышах и крышах необычной формы, где предупреждающие линии и заголовков было бы нецелесообразно, нанесение материалов должно быть тесно контролируется квалифицированным лицом.

(10) Когда машина для укладки войлока или любая используется другое оборудование, буксируемое оператором, идущим задом наперёд, оператор должен находиться не ближе 3 футов к параллельным краям крыши (или почти так) в направлении, в котором движется оператор. Моторизованное оборудование на котором ездит оператор, не должны использоваться или храниться между предупредительной линией и край крыши.

Примечание: Положения подраздела (b) не применяются когда сотрудники защищены с помощью использования одного или комбинации следующих методы:

Средства индивидуальной защиты от падения [Раздел 1724(f)].

Платформы для захвата [Раздел 1724(с)].

Платформы для строительных лесов [Раздел 1724(d)].

Карниз Барьеры [Раздел 1724(e)].

Стандартные перила и борта (Статья 16).

Парапеты высотой не менее 24 дюймов; разве что на тех рабочих местах, где машины для укладки войлока или другое оборудование, которое тянет оператор, который идет пешком используется заднеприводное или моторизованное оборудование, на котором ездит оператор, положения настоящей части не применяются, если парапет 36 дюймов или более в высоту на тех краях крыши, которые перпендикулярны (или почти так) к направлению, в котором движется оборудование.

(c) Склоны большие Чем 4:12 — Односекционные (монолитные) кровельные покрытия. Сотрудники должны быть защищены от падений с крыш высотой более 20 футов с использованием одного или комбинации из следующих методов:

(1) Парапеты, 24 дюйма или больше.

(2) Средства индивидуальной защиты от падения [Раздел 1724(f)].

(3) Платформы захвата [Раздел 1724(с)].

(4) Платформы для строительных лесов [Раздел 1724(d)].

(5) Карнизные перегородки [Раздел 1724(е)].

(6) Стандартные перила и борта (Статья 16).

Примечание. Положения настоящего подраздела (c) не применяются при следующих условиях:

На тех рабочих местах, где моторизованное оборудование, на котором ездит оператор который был разработан для использования на крышах со скатами более 4:12. используется, если парапет имеет высоту 36 дюймов или более на тех краях крыши, которые перпендикулярно (или почти перпендикулярно) направлению движения оборудования.

(d) Опасности, связанные с оборудованием на скатных крышах – односекционные (монолитные) кровельные покрытия. Запрещается использовать оборудование, буксируемое оператором, идущим задом наперед. на крыше с уклоном более 4:12.

(e) Уклоны от 0:12 до 5:12 -Многосекционные кровельные покрытия. Работники должны быть защищены от падения с крыш которые имеют высоту более 20 футов с помощью системы домкратов на крыше, как предусмотренный в Разделе 1724(a), парапет высотой не менее 24 дюймов или другой метод обеспечивающие эквивалентную защиту.

(f) Наклоны более 5:12 — несколько единиц Кровельные покрытия. Работники должны быть защищены от падения с крыш, на высоту более 20 футов одним или комбинацией следующих методов:

(1) Парапет высотой не менее 24 дюймов.

(2) Средства индивидуальной защиты от падения [Раздел 1724(е)].

(3) Улавливающие платформы [Раздел 1724(c)].

(4) Леса Платформы [Раздел 1724(d)].

(5) Карнизные перегородки [Раздел 1724(e)].

(6) Системы домкратов на крыше [Раздел 1724(a)] (в сочетании с с системами домкратов на крышах с крутизной более 7:12)

Примечание. Раздел 1730, измерение высоты должно быть определено путем измерения вертикального расстояние от нижнего края крыши или карниза до земли или уровня ниже. Высота парапетов не должна включаться в замеры высоты крыши.

Исключение из раздела 1730: вместо раздела 1730 применяется раздел 1731. для кровельных работ на новостройках производственного типа со скатами крыш 3:12 или больше.

<Общие материалы (GM) – ссылки, аннотации, или Таблицы>

Примечание: Упомянутый орган: Раздел 142.3 Трудового кодекса. Ссылка: Статья 142.3 Трудового кодекса.

ИСТОРИЯ

1. Внесение изменений в подразделы (b)(5) и (b)(9), поданные 7-3-80; вступает в силу на тридцатый день после этого (регистр 80, № 27).

2. Поправка к подразделу (b), поданная 8-6-81; действующий тридцатый день после этого (регистр 81, № 32).

3. Изменение подразделов (b)(1), (c), (e) и (f) поданные 10-30-81; вступает в силу на тридцатый день после этого (Регистрация 81, № 44).

4. Поправка к подразделу (а), поданная 12-15-86; действующий тридцатый день после этого (регистр 86, № 51).

5. Редакционная правка подраздела (c)(5) (Реестр 95, № 41).

6. Изменение подразделов (b)(10), (c)(2) и (f)(2) подано 7-2-98; оперативный 8-1-98 (регистр. 98, № 27).

7. Изменение добавление исключения в подраздел (f)(6), поданное 3 февраля 2007 г . ; оперативный 4-1-2007 (Реестр 2007, № 9).


Перейти Назад к статье 30 Содержание

Системы защиты от падения с крыши и оборудование для обеспечения безопасности кровельщиков

Содержание

1. Важность защиты от падения с крыши
2. Что такое защита от падения с крыши?
3. Начните с основ
4. Работа в меняющейся отрасли
5. Работа ради безопасности
6. Совершенствуйтесь, произведите впечатление на своих клиентов

Следуйте этим принципам, чтобы поддерживать актуальность и соответствие вашей программы защиты от падения с крыши.

Отказ от ответственности. Следующая информация не является сертифицированным учебным материалом и не одобрена органами по обучению или сертификации. Он основан на анекдотическом содержании.



Важность защиты от падения с крыши

Защита от падения с крыши или меры и оборудование, используемые для предотвращения падения с высоты на кровельных работах, являются важной частью любого проекта. Являетесь ли вы независимым кровельщиком по контракту с собственной клиентской базой или владельцем кровельного бизнеса, отправляющим сотрудников на работу, защита от падения должна стать центральным элементом вашей программы безопасности.

Вот почему.

Несмотря на наличие строгих законов о предотвращении падений и программ проверок, год за годом строители продолжают получать травмы и даже умирать при работе на высоте. К сожалению, падения с высоты (в том числе с крыш) продолжают оставаться ведущей причиной.

Только в 2016 году 364 строителя в США погибли при падениях — это почти по одному человеку в день.

Хорошая новость заключается в том, что многие из этих несчастных случаев можно предотвратить с помощью надлежащих систем и оборудования для защиты от падения с крыши. На самом деле, когда Управление по охране труда и технике безопасности США (OSHA) недавно изучило серию смертей, связанных с падением, они определили, что использование средств защиты от падения могло бы предотвратить почти все из них!

Читайте дальше, чтобы узнать, как вы можете не только обеспечить соответствие вашего бизнеса всем применимым законам и директивам, но и помочь вам и вашим сотрудникам каждый день безопасно возвращаться домой.


Что такое защита от падения с крыши?

Федеральные правила требуют, чтобы работодатели кровельщиков защищали рабочих от падения с крыши при работе на высоте (это должно быть сосредоточено на падении с высоты, поскольку при работе на высоте также можно упасть или споткнуться и не сильно пострадать), используя специальное оборудование для защиты от падения и / или системы. (В Канаде эти правила изложены в Канадских правилах охраны труда и техники безопасности в Трудовом кодексе Канады).

Эти инструкции также предписывают работодателям проводить обучение работе с этим оборудованием и определенным методам оказания первой помощи и спасения, чтобы дать всей команде знания, необходимые для защиты себя и своих коллег.

Эти системы защиты от падения обычно включают три основных компонента:

• Системы ограждений
• Сетки безопасности
• Система индивидуальной защиты от падения (PFA)

При работе на крышах с малым уклоном можно также использовать комбинацию:

• Системы оповещения
• Системы контроля безопасности

Любой, кто работает на высоте 1,8 метра (шесть футов) и выше, должен использовать по крайней мере одно из этих средств защиты, но часто их следует использовать в комбинации, в зависимости от типа работы. Как выглядят эти защиты?

1. Системы ограждений

Ограждения устанавливаются по периметру кровли на участках с пологим и крутым уклоном. Они могут быть как постоянными, так и временными, но существуют подробные требования к их высоте, составу и расположению, поэтому убедитесь, что вы знакомы с ними, прежде чем выбирать свою систему.

На крышах с крутым уклоном ограждение должно иметь бортики.

2. Сетки безопасности

Это плетеные или сетчатые системы из натуральных или синтетических волокон (большинство из нейлона или полипропиленового каната), которые подвешиваются под крышей или световым люком, чтобы поймать или остановить падающего рабочего. . Существуют федеральные правила относительно того, из чего они должны быть сделаны, сколько фунтов они могут выдержать, где их следует подвешивать и как часто их нужно проверять.

3. Системы индивидуальной защиты от падения (PFA)

Индивидуальные системы защиты от падения, или PFA, представляют собой привязные ремни, которые носят кровельщики и прикрепляют к анкеру на крыше с помощью стропа. Все компоненты должны выдерживать определенный вес, подходить определенным образом (а не быть, например, ремнем) и регулярно проверяться. Прежде чем приступить к работе, убедитесь, что ваш PFA сертифицирован и находится в хорошем рабочем состоянии.

4. Системы оповещения

Это веревочное, проволочное или цепное ограждение, препятствующее проникновению рабочих в незащищенную зону. Это сверхмощные системы предупреждения, способные выдерживать давление в 500 фунтов, чтобы удержать рабочих от проникновения в незащищенные участки рабочей площадки.

Их можно использовать на крышах с небольшим уклоном для предотвращения падения, если они сочетаются с ограждением, PFA, защитной сеткой или системой контроля безопасности. Они не являются частью необходимой защиты при работе на крутых крышах.

5. Системы контроля безопасности

Система контроля безопасности также используется для защиты от падения с крыш с небольшим уклоном. Это не часть оборудования. Скорее, это метод, который вы используете на своем участке крыши, когда человек, обученный распознавать опасность падения (монитор), наблюдает за одним рабочим и сообщает ему, приближается ли он или она к опасности или работает небезопасно. Эту опцию следует использовать с системой предупредительной линии, а не как единственную меру защиты от падения с крыши. (Если только крыша не уже 50 футов.)

Работа наблюдателя требует обучения, чтобы знать, на что обращать внимание и как действовать в чрезвычайной ситуации, поэтому убедитесь, что ваши работники — как работающие, так и наблюдающие — имеют актуальные сертификаты об обучении.



Начните с основ.

OSHA и Трудовой кодекс Канады содержат подробные сведения о типах средств защиты от падения и мерах, которые необходимо иметь при себе. Но всегда полезно помнить об основах. Вот некоторые основные меры предосторожности, которые следует учитывать:

1. Носите подходящую привязь из PFA и держите ее прикрепленной к надежному креплению на крыше.
2. Обязательно используйте ограждения или страховочные тросы, установленные на крыше.
3. Осмотрите свое защитное снаряжение — каску, привязь и т. д. — перед тем, как использовать его!
4. Убедитесь, что ваше рабочее место чистое и свободное от мусора, а ваше оборудование (такое как лестницы, подмости и платформы) закреплено и находится в хорошем рабочем состоянии.
5. Прежде чем приступить к работе, убедитесь, что все отверстия (для световых люков и т. д.) закрыты или оцеплены.
6. Убедитесь, что инструкции, которые вы получаете для своей работы, будь то от вашего клиента или вашего работодателя, ясны, и у вас есть достаточно времени, чтобы выполнить работу безопасно и правильно.

(Источник: Министерство труда США и Министерство труда Онтарио)



Работа в меняющейся отрасли

Кровельные конструкции продолжают меняться и развиваться по мере того, как архитекторы и потребители следят за новыми стилями и изменяющимися предпочтениями. Например, стандарты зеленого строительства ведут к установке большего количества солнечных панелей и «зеленых крыш». Кроме того, сады на крышах продолжают набирать популярность — функции, которых мы никогда не видели в прошлом. Кроме того, есть всегда популярные патио на крыше, которые продолжают оставаться тенденцией, но теперь их можно увидеть в новых местах — например, на корпоративном рабочем месте.

Что это значит для кровельщиков? Чем больше функций мы добавляем к крышам, тем больше трафика мы можем ожидать на них — будь то строители, обслуживающий персонал или жильцы, которые наслаждаются местами для отдыха. Чем больше людей, тем выше риск падения, а это означает, что необходимо уделять еще больше внимания мерам защиты от падения с крыши на всех этапах строительства и эксплуатации.

Законодатели тоже не отстают от этих тенденций, поэтому по мере появления новых технологий и тенденций чиновники продолжают обновлять законодательство по безопасности, чтобы оставаться в курсе последних событий. Это означает, что вы, как кровельщик или кровельщик, должны внимательно следить не только за популярными новыми особенностями крыш, но и за вытекающими из них новыми законами, которые могут им соответствовать.



Работа ради безопасности

С учетом вышеизложенного и этих изменений, вот несколько руководящих принципов, которые следует учитывать при постоянном совершенствовании программы обеспечения безопасности при падении с крыши, чтобы она не только соответствовала соответствующим правилам, но и помогала каждый день доставляйте вас и ваших сотрудников домой в целости и сохранности к вашим семьям.

1) Пересмотрите свою культуру

Безопасность должна быть частью всего, что вы делаете, а не чем-то, что вы добавляете после того, как разработали план работы. Думайте: «Безопасность прежде всего, безопасность всегда».

2) Будьте в курсе изменений

Будучи кровельщиком по контракту или работодателем, вы должны знать правила защиты от падения как свои пять пальцев. Чтобы быть в курсе любых изменений, регулярно посещайте сайт OSHA (в Канаде сайт вашей провинции и Трудовой кодекс Канады).

Но это только первый шаг. Чтобы опережать изменения в области безопасности, вам также следует познакомиться с отраслью.

Попробуйте:

• Вступление в профессиональные ассоциации , таких как Национальная ассоциация кровельных подрядчиков (NRCA) или Канадская ассоциация кровельных подрядчиков (CRCA). Не забудьте также добавить свою электронную почту в их списки рассылки — они часто публикуют информационные бюллетени и обновления событий, чтобы держать вас в курсе. Или найдите региональную ассоциацию в вашем штате или провинции.
• Чтение отраслевых изданий , таких как журнал Professional Roofing (издаваемый NRCA) или журнал Roofing Contractor, чтобы получить представление о последних технологиях защиты от падения, событиях, новостях и проблемах, которые затрагивают кровельщиков.
• Узнайте, что другие ребята делают неправильно. OSHA публикует ежегодный список 10 наиболее распространенных нарушений, которые они обнаруживают во время проверки безопасности строительства. (Угадайте, что? Защита от падения почти всегда на высоте!) Это поможет вам следить за тем, чтобы не совершать тех же ошибок.
• Оставаться на вершине технологий. Регулярно производятся крутые новые продукты, улучшающие старые технологии. Например, в настоящее время разрабатываются кровельные анкеры, чтобы они не разрушали материал крыши. Ежемесячно выполняйте поиск в Интернете по запросу «технологии защиты от падения с крыши» или поговорите с вашим поставщиком оборудования для обеспечения безопасности, чтобы узнать, какие новые продукты они могут предложить, чтобы повысить эффективность вашей работы и в то же время повысить безопасность на кровельных площадках.
• Посещение кровельных выставок и конференций. Лучший способ внедрить новейшее оборудование для обеспечения безопасности на своем рабочем месте — посмотреть, что там есть.
  Если у вас фиксированный бюджет или вы работаете с уникальными проектами, требующими нестандартного оборудования, выставка даст вам возможность увидеть широкий круг поставщиков за короткий промежуток времени, что поможет вам найти правильный продукт. для вашей работы. Между тем, конференции дадут вам более глубокое понимание тенденций или проблем, с которыми сталкивается ваша отрасль, и, надеюсь, дадут вам идеи о том, как с ними работать. (Международная кровельная выставка — отличное место для начала, но также следите за региональными или местными событиями.)

Расширение ваших знаний о безопасности на первый взгляд может показаться немного скучным, но чем больше вы узнаете о защите от падения с высоты, тем больше у вас появится интерес.

Кто знает, может быть, вы станете знающим человеком в своем районе, к которому можно обратиться за советом по безопасности и ресурсами!

3) Обучение, обучение, обучение

Закон требует, чтобы вы и ваши сотрудники были должным образом обучены защите от падения, защитному оборудованию и спасательным работам. Итак, вы уже должны записывать себя и своих сотрудников на регулярное сертифицированное обучение.

Но чтобы действительно создать культуру безопасности, вы должны начать рассматривать обучение технике безопасности как инвестиции в свой бизнес, а не как рутинную работу, которую нужно вычеркивать из списка проектов.

Подумайте о том, чтобы выйти за рамки требований и пройти специальные курсы, предлагаемые в вашем регионе, даже если ваша сертификация действительна. Посещайте семинары и беседы, которые могут предложить местные поставщики или организации. Или подумайте о том, чтобы стать инструктором самостоятельно.

Если вы являетесь работодателем, включите обучение в программу оценки ваших сотрудников, чтобы вы знали, что они примут участие. Это также покажет вашим работникам, что их безопасность так же важна для вас, как и выполнение работы.

Также подумайте о том, чтобы найти время, чтобы пригласить инструкторов или экспертов для проведения коротких семинаров или учебных обедов на месте. Если вы оплатите счет за обед, вы, вероятно, можете ожидать довольно солидную посещаемость.

4) Поговорите со своими работниками

Как работодатель, вы можете не находиться на рабочем месте все время или не видеть работы, выполняемые на второстепенных участках. Чтобы получить представление о том, как работают ваши системы предотвращения падений, обязательно поддерживайте связь со своими командами. Спросите своих рабочих, что они думают о мерах защиты от падения, которые вы принимаете. Они могут соответствовать требованиям закона, но есть ли способ сделать их лучше, эффективнее или удобнее для ваших кровельщиков?

Например, беспокоит ли их новая привязь PFA? Может быть, вы могли бы изучить другой стиль.

Или они работают быстрее или медленнее благодаря различным функциям, которые вы внедрили в свою программу предотвращения падений? Подумайте, есть ли другое оборудование или материалы, которые вы могли бы использовать, чтобы облегчить их жизнь, сохраняя при этом их безопасность.
