Как подобрать радиаторы отопления по площади

Как рассчитать количество секций радиаторов

Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.

Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций

Расчет радиаторов отопления по площади

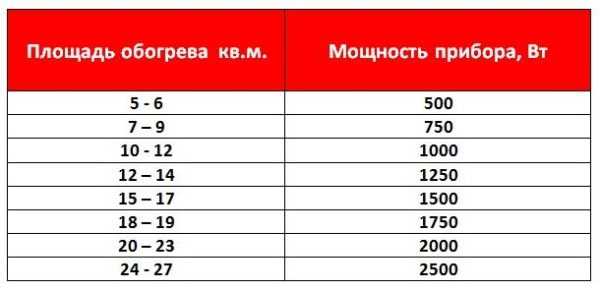

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

в панельном доме на обогрев кубометра воздуха требуется 41Вт;
в кирпичном доме на м 3 — 34Вт.

Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему

Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .

Дальше посчитаем для вариантов в панельном и кирпичном доме:

В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Количество радиаторов зависит от величины потерь тепла

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

соотношение площади окна к площади пола:
- 10% — 0,8
- 20% — 0,9
- 30% — 1,0
- 40% — 1,1
- 50% — 1,2
остекление:
- трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
- обычный двухкамерный стеклопакет — 1,0
- обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

кирпичные стены толщиной в два кирпича считаются нормой — 1,0
недостаточная (отсутствует) — 1,27
хорошая — 0,8

Наличие наружных стен:

внутреннее помещение — без потерь, коэффициент 1,0
одна — 1,1
две — 1,2
три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

алюминиевые — 190Вт
биметаллические — 185Вт
чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

биметаллический радиатор — 1,8м 2
алюминиевый — 1,9-2,0м 2
чугунный — 1,4-1,5м 2 .

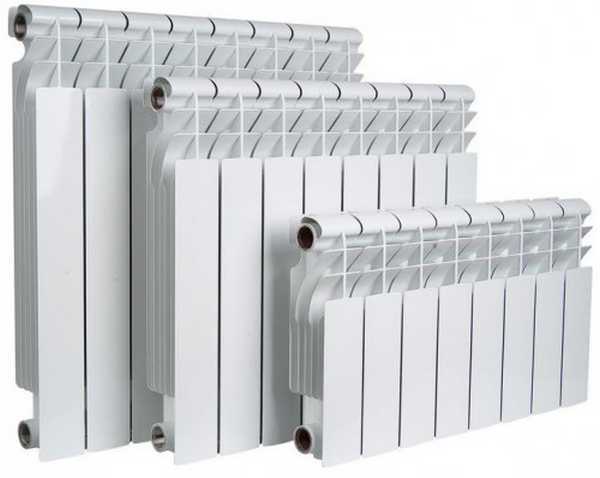

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Корректировка в зависимости от режима отопительной системы

Производители в паспортных данных указывают максимальную мощность радиаторов: при высокотемпературном режиме использования — температура теплоносителя в подаче 90 о С, в обратке — 70 о С (обозначается 90/70) в помещении при этом должно быть 20 о С. Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средних мощностей 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что требуется расчет откорректировать.

Для учета режима работы системы нужно определить температурный напор системы. Температурный напор — это разница между температурой воздуха и отопительных приборов. При этом температура отопительных приборов считается как среднее арифметическое между значениями подачи и обратки.

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Чтобы было понятнее произведем расчет чугунных радиаторов отопления для двух режимов: высокотемпературного и низкотемпературного, секции стандартного размера (50см). Помещение то же: 16м 2. Одна чугунная секция в высокотемпературном режиме 90/70/20 обогревает 1,5м 2. Потому нам потребуется 16м 2 /1,5м 2 =10,6шт. Округляем — 11шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдем температурный напор для каждой из систем:

высокотемпературная 90/70/20- (90+70)/2-20=60 о С;
низкотемпературный 55/45/20 — (55+45)/2-20=30 о С.

То есть если будет использоваться низкотемпературный режим работы, понадобится в два раза больше секций для обеспечения помещения теплом. Для нашего примера на комнату 16м 2 требуется 22 секции чугунных радиаторов. Большая получается батарея. Это, кстати, одна из причин, почему этот вид отопительных приборов не рекомендуют использовать в сетях с низкими температурами.

При таком расчете можно принять во внимание и желаемую температуру воздуха. Если вы хотите, чтобы в помещении было не 20 о С а, например, 25 о С просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент. Сделаем расчет все для тех же чугунных радиаторов: параметры получатся 90/70/25. Считаем температурный напор для этого случая (90+70)/2-25=55 о С. Теперь находим соотношение 60 о С/55 о С=1,1. Чтобы обеспечить температуру в 25 о С нужно 11шт*1,1=12,1шт.

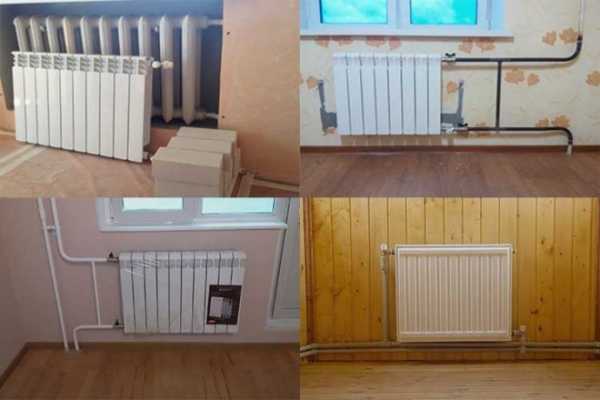

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

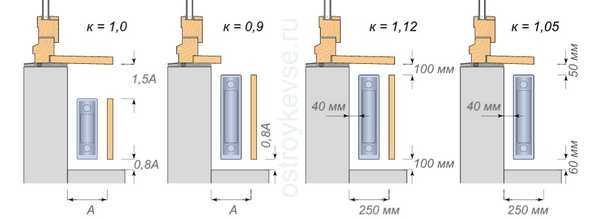

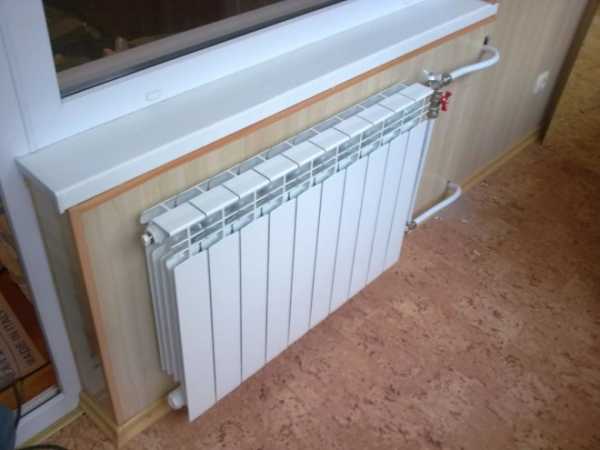

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Количество тепла зависит и от установки

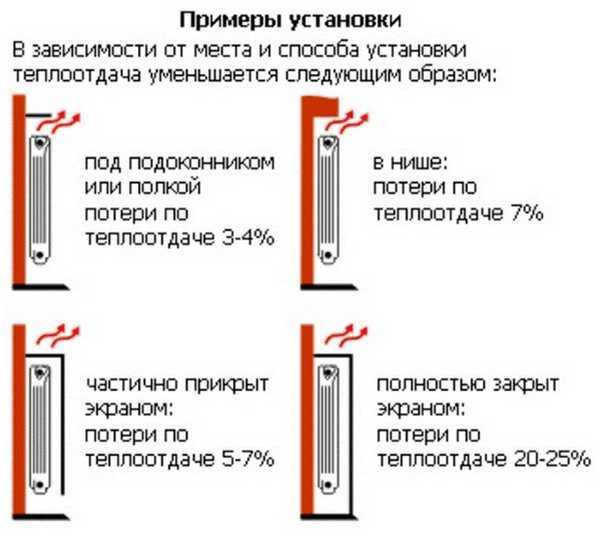

Количество тепла зависит и от места установки

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления. когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

В однотрубной системе вода на каждый радиатор поступает все более холодная

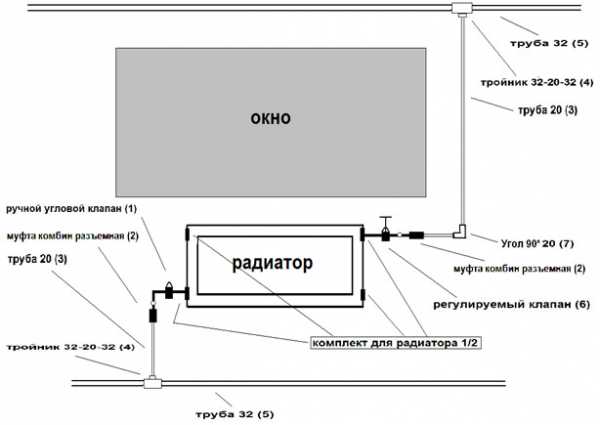

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую. Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую.

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Расчет количества секций радиаторов отопления: разбор 3-х различных подходов + примеры

Правильный расчет радиаторов отопления — довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечет неоправданно высокие расходы на отопление. Поэтому при замене старой отопительной системы или монтаже новой необходимо знать как рассчитать радиаторы отопления. Для стандартных помещений можно воспользоваться самыми простыми расчетами, однако иногда возникает необходимость учесть различные нюансы, чтобы получить максимально точный результат.

Расчет по площади помещения

Предварительный расчет можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м. расчетная тепловая мощность составит 2000 Вт (20 кв.м Х 100 Вт) или 2 кВт.

Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять:

2000 Вт / 170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчетной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

А чтобы вам было удобнее считать, мы сделали для вас этот калькулятор:

Расчеты в зависимости от объема помещения

Более точные данные можно получить, если сделать расчет секций радиаторов отопления с учетом высоты потолка, т. е. по объему помещения. Принцип здесь примерно такой же, как и в предыдущем случае. Сначала вычисляется общая потребность в тепле, затем рассчитывают количество секций радиаторов.

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Согласно рекомендациям СНИП на обогрев каждого кубического метра жилого помещения в панельном доме необходим 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объем, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и наружным утеплением понадобится меньше тепла, всего 34 Вт на кубический метр.

Например, рассчитаем необходимое количество тепла для комнаты площадью 20 кв.м. с потолком высотой 3 метра. Объем помещения составит 60 куб.м (20 кв.м. Х 3 м.). Расчетная тепловая мощность в этом случае будет равна 2460 Вт (60 куб.м. Х 41 Вт).

А как рассчитать количество радиаторов отопления? Для этого нужно разделить полученные данные на указанную производителем теплоотдачу одной секции. Если взять, как и в предыдущем примере, 170 Вт, то для комнаты будет нужно: 2460 Вт / 170 Вт = 14,47, т. е. 15 секций радиатора.

Производители стремятся указывать завышенные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчеты более реалистичными и точными.

Что делать если нужен очень точный расчет?

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения;
П — площадь комнаты, кв.м.;
К1 — коэффициент, учитывающий остекление оконных проемов:

для окон с обычным двойным остеклением — 1,27;
для окон с двойным стеклопакетом — 1,0;
для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

низкая степень теплоизоляции — 1,27;
хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

для -35 градусов — 1,5;
для -25 градусов — 1,3;
для -20 градусов — 1,1;
для -15 градусов — 0,9;
для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

холодный чердак — 1,0;
отапливаемый чердак — 0,9;
отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока «ГРАС», это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Расчет радиаторов отопления

Проводимые расчеты
Способы расчета радиаторов
Подбор биметаллических радиаторов

Частное строительство всегда сопровождается некоторыми проблемами, связанными с проведением расчетов. Это же касается и расчета системы отопления. Правильный подбор всех ее составляющих является залогом комфорта и тепла в доме. Однако при проектировании той или иной системы отопления возникает ряд вопросов, решение которых достаточно простое.

Схема радиаторов отопления.

Проводимые расчеты

Стоит заметить, что правильность работы системы отопления и эффективность ее работы во многом зависит от выбранного типа системы отопления. Однако существует и ряд других параметров, которые тем или иным образом оказывают влияние на данный показатель. К таким факторам можно отнести:

Расчет мощности радиаторов отопления.

правильность выбора мощности котла;
правильность выбора мощности циркуляционного насоса;
правильность выбора количества радиаторов.

В зависимости от того, какой параметр подлежит детальному изучению, выполняется соответствующий расчет. Например, расчет мощности газового котла или циркуляционного насоса.

Помимо этого, часто приходится выполнять расчет радиаторов отопления. В процессе данной операции попутно следует сделать расчет тепловых потерь дома.

Стоит заметить, что все вышеприведенные операции тесно связаны между собой, поэтому выполнять их лучше сразу все.

Объясняется это тем, что, сделав расчет, например, необходимого количества батарей, можно легко ошибиться при выборе насоса. Такая ситуация возникает, когда насос просто не справляется с подачей того минимального необходимого количества теплоносителя на все радиаторы.

Вернуться к оглавлению

Способы расчета радиаторов

Итак, начинать стоит с расчета именно батарей. Минимальное необходимое их число может зависеть сразу от нескольких параметров:

Схема монтажа радиаторов отопления.

площади помещения;
высоты потолка;
материала стен, наличия отверстий, количества окон, то есть от тепловых потерь дома.

Самым простым расчетом, который не учитывает многие из вышеуказанных факторов, можно считать тот, который выполняется по следующей формуле:

К — необходимое число секций батареи;
П — общая площадь отапливаемого помещения, для которого ведется подбор;
М1 — мощность одной секции.

В формуле разность умножается на 100. Эта цифра взялась не случайно. Многолетней практикой показано, что минимальная мощность, которая необходима для одной единицы площади (1 кв.м) отапливаемого помещения, чтобы поддерживать в нем нормальный температурный режим, составляет порядка 100 Ватт.

Стоит отметить, что для нежилых зданий, но нуждающихся в отоплении этот показатель может принять значение 50 Ватт.

Для проведения подбора по формуле не хватает одной константы — отопительной мощности одной секции. Конечно, ее тоже можно рассчитать, однако это достаточно сложно и долго.

Поскольку все чугунные батареи отопления имеют примерно одинаковые размеры, то за многолетнюю практику было взято среднее значение мощности, около 150 Ватт.

Теперь, имея все данные, можно подобрать необходимое число секций радиатора.

Однако это только простейшая формула. Поскольку каждая комната в отдельности имеет свои показатели по тепловой потере, то обычно производится внесение в формулу дополнительных коэффициентов. Например, если комната имеет две внешние стены, то есть она угловая, то вносится коэффициент 1,2.

Тогда формула приобретет вид:

Пусть комната имеет площадь 9 кв.м и расположена она по центру дома, но с двумя внешними стенами. Необходимо осуществить подбор отопительных элементов для данного помещения.

Итак, К= (9/150)*100*1,2 = 7,2, то есть 8 секций.

Стоит заметить, что данный расчет верен только для потолков не выше 2,7 метров. Также следует сказать, что более правильно производить расчет исходя из объема помещения.

Примерно на таком же принципе основан и второй приблизительный расчет. Уже давно посчитано, что одна секция батареи способна отапливать примерно 1,8 кв. м площади помещения. При этом эта цифра верна только для потолков, которые не превышают в высоту 2,7 м.

Вернуться к оглавлению

Подбор биметаллических радиаторов

Схема монтажа отопительных приборов.

Если речь идет не о чугунных батареях, а о биметаллических элементах отопления, то формула немного другая, так как и сам радиатор другой:

К — необходимое минимальное число секций.
Т — количество тепла.
М1 — мощность одной секции.
О — объем помещения.
Э — удельная энергия, она характеризует тепло, которое необходимо затратить для обогрева единицы объема (1 куб.м).

В данной формуле остается выяснить несколько неизвестных величин. Если комната имеет несколько окон и двери, обычные стены, то достаточно всего 40 Ватт мощности батареи, чтобы обогреть 1 куб.м.

Если комната имеет две внешние стены, то этот показатель становится равным 50 Ватт.

Теперь остался неизвестным только один параметр — количество тепла, которое генерирует одна секция. Многочисленные усредненные расчеты показывают, что секция биметаллической батареи способна выделять порядка 204 Ватт тепловой энергии.

Это дает возможность подобрать нужное количество отопительных радиаторов для конкретной комнаты. Подбирают батареи и приближенным способом, то есть если известны только объем помещения и мощность одной секции.

Источники: http://teplowood.ru/raschet-radiatorov-otopleniya.html, http://aqua-rmnt.com/otoplenie/raschety/raschet-radiatorov-otopleniya.html, http://1poteply.ru/radiatory/podbor-radiatorov-otopleniya-po-ploshhadi.html

msklimat.ru

Подбор радиаторов отопления по площади

Подбор радиаторов отопления: критерии выбора, продиктованные практикой

Мы постараемся рассказать вам, как подобрать радиаторы отопления. Оговоримся, что это будет всего лишь общий обзор, никак не конкретное указание, так как это дело достаточно индивидуально.

Тем не менее, вы сами сможете определить, что вам выбрать, если подставите особенности технических условий вашего жилища под определённые критерии. К тому же, речь пойдёт не только о материалах, из которых сделаны отопительные приборы, но также об их мощности и расчёте, а закрепит ваши познания тематический видео ролик.

Радиаторы. Выбор

Примечание. При выборе радиаторов для дома или квартиры вам нужно учитывать несколько критериев. Во-первых, это его рабочее давление и предполагаемое давление в системе, во-вторых, материал изготовления по совместимости с теплоносителем, в-третьих, его величину, по отношению к объёму помещения и, в-четвёртых, эстетический вид.

Вы видите на верхнем фото до боли знакомую, особенно старшему поколению, успевшему пожить в СССР, чугунную батарею, производство которой не прекратилось до сих пор, к тому же контуры из таких приборов вполне себя оправдывают. Основным преимуществом такого прибора можно назвать его совместимость с любым теплоносителем, да и прочность серого чугуна не вызывает нареканий.

В жилых зданиях эпохи Хрущёва до сих пор в некоторых квартирах стоят радиаторы, которые были установлены ещё при постройке дома! Это может показаться невероятным, но это так — у моих соседей отопление не ремонтировалось уже 52 года (дом построен в 1963) и за это время протечки были только на трубах!

Конечно, это вовсе не означает, что чугун должен служить так долго — есть очень много случаев, когда протечки происходят через 10-20 лет, хотя инструкция обычно гарантирует 30-ти летний ресурс эксплуатации. Но такие сбои могут происходить не из-за плохого состояния чугуна, а от некачественной сборки секций — к самому материалу, как правило, претензий не возникает.

В сопроводительных документах указывается рабочее давление — в зависимости от толщины стенки оно может быть 9-12 атмосфер, хотя опрессовочное (испытательное) достигает 14-16 атмосфер, приборы могут быть одноканальными и двухканальными.

У чугуна есть одна отличительная особенность — он долго удерживает тепло, что очень удобно для централизованного отопления, но не совсем подходит для автономии, так как нагреть толстую стенку тоже не просто. К тому же в таких секциях очень большой расход воды, на которую опять-таки нужно расходовать энергоресурсы. Вес одной секции, в зависимости от величины прибора может составлять от 3,5кг до 7,1кг.

У стальных панельных радиаторов отопления. пожалуй, самая низкая цена из всех аналогичных приборов, но это вовсе не указывает на несостоятельность конструкции — просто материал и производство обходится гораздо дешевле.

Если речь идёт о панелях, то их может быть одна, две или три штуки, но каждая состоит из двух профилей, которые имеют штампованные каналы для жидкости и сварены между собой роликовой сваркой. Такие детали соединены между собой патрубками, как это видно на верхнем изображении.

В зависимости от того, из скольких панелей состоит прибор, ему сопутствуют дополнительные элементы для оптимизации конвекции воздуха.

Разъяснения к фото:

10 — однопанельный, без конвектора и облицовки;
11 — однорядный без решётки, с конвектором;
20 — двухрядный, с воздуховыпуклой решёткой, без конвектора;
21 — двухрядный, конвектируещее оребрение, кожух;
22 — двухрядный, два конвектируещее оребрения, кожух;
30 — трёхрядный, конвектируещее оребрение отсутствует, сверху обрешётка;
33 — трёхрядный, три конвектирующих оребрения; кожух.

Примечание. Эффективность теплоотдачи таких радиаторов, которые представлены вверху, зависит от способности больше или меньше конвектировать воздух. Типы №10 и №11 отдают тепловую энергию только от стенки, поэтому, они самые слабые.

Из-за дешевизны таких приборов, их малогабаритности и удобства монтажа им отдают предпочтение в частном секторе. Рабочее давление описанных выше приборов, в зависимости от производителя, составляет от 8-ми до 10-ти атмосфер.

Трубчатые стальные радиаторы

Намного дороже и сложнее по конструкции трубчатые приборы из стали — внешне они очень похожи на привычные многим чугунные батареи отопления. но нагреваются они гораздо быстрее, не уступая при этом в рабочем давлении — не менее 12 атмосфер и 16 атмосфер при опрессовке. Основная проблема таких отопителей — это их очень высокая стоимость — отечественный прибор стоит дороже, нежели импортный биметаллический.

Основным преимуществом алюминия, как металла в данном случае является его высокая теплоотдача и малый вес, но не всё так просто — их делают из сплавов. Один из методов производства — это метод литья, где добавляется 12% кремния — сплав называется силумин.

Такой прибор обеспечивают достаточно толстыми стенками, и он способен выдерживать рабочее давление от 6-ти до 16-ти атмосфер.

Другой метод — это экструзия, то есть отдельные, вертикальные части прибора изготавливаются путём выдавливания алюминия, но всё равно, коллектор здесь отливают из того же силумина, хотя в отдельных случаях он тоже изготавливается экструзионным способом. После этого все детали запрессовываются между собой.

Но, как литые, так и экструзионные радиаторы не отличаются особо высоким качеством — они могут протекать на стыках и тепло от них не распределяется равномерно.

Совершенно другая линейка, это анодированные батареи, для изготовления которых применяется очищенный алюминий самого высокого качества — в процессе изготовления производится анодное оксидирование, что меняет структуру металла, после чего он не боится коррозии.

Для соединения секций используются муфты, и их лицевая сторона получается очень гладкой, а теплоотдача равномерной и высокой. Кроме того, здесь очень высокое рабочее давление и в зависимости от модификации оно может достигать 50-70 атмосфер, но стоимость таких отопителей очень высока.

Примечание. Алюминиевые приборы (за исключением анодных) следует использовать только в автономных отопительных системах. Кроме того, в теплоноситель нужно добавлять антикоррозийные добавки.

Конструкция биметаллического радиатора

Сразу следует сказать, что бывает биметалл и полубиметалл, что влияет на технические характеристики радиаторов. Всем, конечно, понятно, что само понятие подразумевает соединение двух металлов на уровне адгезии, без переплавки.

Стальной сваренный сердечник под высоким давлением заливается алюминием — в результате теплоноситель соприкасается только со сталью (исчезает опасность коррозии), а алюминиевая «рубашка» служит превосходным проводником тепла, создавая, к тому же, хороший эстетический вид.

Также сердечник в отдельных случаях может изготавливаться из меди — подбор радиатора отопления для автономных систем с добавкой в теплоноситель антифриза разъедает сталь. Такой вариант — самое оптимальное решение.

У полубиметаллических радиаторов сердечник состоит из двух металлов — стали и алюминия, где из стали сделаны вертикальные каналы, а горизонтальные — из алюминия. Это сочетание приводит к повышению теплоотдачи, но, в то же время, щёлочи в горячей воде (особенно в централизованном отоплении) будут причиной коррозии алюминия. Кроме того, разные физические свойства Al и Fe при нагревании могут привести к смещению каналов.

Биметаллические отопители могут быть секционными, либо монолитными, но они явно различаются по техническим показателям:

Такие радиаторы подходят, как для автономного, так и для централизованного отопления, но в последнем случае (особенно в высотных домах) это настоящая панацея, где давление в системе порой может достигать 9-12 атмосфер, к тому же вода там не очищена и несёт с собой разные активные элементы, опасные для цветных металлов.

Расчёт мощности

Теперь давайте посмотрим, как рассчитать необходимую мощность радиаторов по площади помещения, если в нём потолки не превышают стандартной высоты 240-260 см и здесь на один квадратный метр по СНиП 2.04.05-91* нужно 100Вт тепловой энергии. Для примера возьмём комнату 3,5×5,5м, значит, нам понадобится 3,5*5,5*100=1925Вт или 1,925кВт и по этой величине нужно подобрать отопительный прибор.
Если вы выбираете панельный радиатор, то вам просто нужно обратить внимание на его мощность и взять один или два прибора, чтобы сумма была не менее 2кВт (округляют всегда в большую сторону), а вот в случае с секциями, вам просто нужно рассчитать их суммарную мощность. Возьмём, к примеру, биметалл, где средняя мощность секции достигает 170Вт или 0,17кВт, и подсчитаем количество штук для той же площади. 1,925/0,17≈11,35, значит, вам понадобится 12 секций.
А как подобрать радиатор отопления, если помещение с высокими потолками — здесь по тому же СНиП действует норма 41Вт/м 3. Возьмём комнату с той же площадью, но с потолками 3м, значит, требуемая мощность будет составлять 3.5*5,5*3*41=2367,25Вт, тогда 2367,25/170≈13,9, значит, понадобится 14 секций, которые можно собрать в одном или двух приборах.

Заключение

Если вы хотите своими руками смонтировать отопление в доме, то при выборе и расчёте мощности радиаторов всегда следует учитывать теплопотери, которые возникают при большом количестве окон, от сквозняков, при частых проветриваниях и так далее. Поэтому, в зависимости от возможности потери тепла, всегда добавляйте к полученной мощности 100-200Вт или просто одну секцию. Успехов!

Расчет радиаторов отопления

Проводимые расчеты
Способы расчета радиаторов
Подбор биметаллических радиаторов

Схема радиаторов отопления.

Проводимые расчеты

Расчет мощности радиаторов отопления.

правильность выбора мощности котла;
правильность выбора мощности циркуляционного насоса;
правильность выбора количества радиаторов.

Вернуться к оглавлению

Способы расчета радиаторов

Схема монтажа радиаторов отопления.

площади помещения;
высоты потолка;
материала стен, наличия отверстий, количества окон, то есть от тепловых потерь дома.

К — необходимое число секций батареи;
П — общая площадь отапливаемого помещения, для которого ведется подбор;
М1 — мощность одной секции.

Теперь, имея все данные, можно подобрать необходимое число секций радиатора.

Тогда формула приобретет вид:

Итак, К= (9/150)*100*1,2 = 7,2, то есть 8 секций.

Вернуться к оглавлению

Подбор биметаллических радиаторов

Схема монтажа отопительных приборов.

К — необходимое минимальное число секций.
Т — количество тепла.
М1 — мощность одной секции.
О — объем помещения.
Э — удельная энергия, она характеризует тепло, которое необходимо затратить для обогрева единицы объема (1 куб.м).

Если комната имеет две внешние стены, то этот показатель становится равным 50 Ватт.

Расчет количества секций радиаторов отопления: разбор 3-х различных подходов + примеры

Расчет по площади помещения

Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

А чтобы вам было удобнее считать, мы сделали для вас этот калькулятор:

Расчеты в зависимости от объема помещения

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Что делать если нужен очень точный расчет?

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

для окон с обычным двойным остеклением — 1,27;
для окон с двойным стеклопакетом — 1,0;
для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

низкая степень теплоизоляции — 1,27;
хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

для -35 градусов — 1,5;
для -25 градусов — 1,3;
для -20 градусов — 1,1;
для -15 градусов — 0,9;
для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

холодный чердак — 1,0;
отапливаемый чердак — 0,9;
отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Источники: http://gidroguru.com/otoplenie/otopit-pribory/radiatory/1176-podbor-radiatorov-otopleniya, http://1poteply.ru/radiatory/podbor-radiatorov-otopleniya-po-ploshhadi.html, http://aqua-rmnt.com/otoplenie/raschety/raschet-radiatorov-otopleniya.html

msklimat.ru

Подбор батарей отопления по площади

Расчет радиаторов отопления

Проводимые расчеты
Способы расчета радиаторов
Подбор биметаллических радиаторов

Схема радиаторов отопления.

Проводимые расчеты

Расчет мощности радиаторов отопления.

правильность выбора мощности котла;
правильность выбора мощности циркуляционного насоса;
правильность выбора количества радиаторов.

Вернуться к оглавлению

Способы расчета радиаторов

Схема монтажа радиаторов отопления.

площади помещения;
высоты потолка;
материала стен, наличия отверстий, количества окон, то есть от тепловых потерь дома.

К — необходимое число секций батареи;
П — общая площадь отапливаемого помещения, для которого ведется подбор;
М1 — мощность одной секции.

Теперь, имея все данные, можно подобрать необходимое число секций радиатора.

Тогда формула приобретет вид:

Итак, К= (9/150)*100*1,2 = 7,2, то есть 8 секций.

Вернуться к оглавлению

Подбор биметаллических радиаторов

Схема монтажа отопительных приборов.

К — необходимое минимальное число секций.
Т — количество тепла.
М1 — мощность одной секции.
О — объем помещения.
Э — удельная энергия, она характеризует тепло, которое необходимо затратить для обогрева единицы объема (1 куб.м).

Если комната имеет две внешние стены, то этот показатель становится равным 50 Ватт.

Как подобрать радиатор отопления по площади, учитывая КПД батарей

Особая важность в обустройстве любого жилого помещения, безусловно, отводится оборудованию качественной отопительной системы. Для того чтобы теплоснабжение дома работало стабильно и в меру экономно, требуется грамотно подобрать отопительные приборы, которые и будут выполнять обогрев жилища. О том, как подобрать радиатор отопления, а также о типах этого оборудования и их технических характеристиках далее и пойдет речь.

Разновидности приборов отопления

Подбор радиаторов отопления – процесс очень ответственный, поэтому прежде, чем определяться с тем, какому варианту отдать предпочтение, следует подробно изучить разновидности этих аппаратов, которые бывают следующими:

Чугунные батареи. Этот материал является традиционным в оборудовании системы отопления и используется уже не один десяток лет. При этом современные модели батарей, изготавливаемых из чугуна, внешне практически ничем не отличаются от привычных всем старых изделий. Однако при желании приобрести уникальный по своему оформлению аппарат всегда можно найти те образцы радиаторов, которые имеют особый с точки зрения дизайнерского решение внешний вид.

Так или иначе, стандартное оборудование имеет не только неважное оформление, но и необходимость обеспечения большого внутреннего сечения секции, что неизбежно замедляет скорость циркуляции теплоносителя в ней. Как следствие, такая батарея требует промывки не реже двух раз в год.

Среди недостатков таких моделей нельзя не отметить также низкую устойчивость чугунных радиаторов к гидроударам. Стандартное рабочее давление в таких устройствах варьируется от трех до десяти атмосфер.

Еще одна отрицательная сторона таких моделей – частые течи, возникающие в пространстве между секциями, поскольку прокладки из паронита, которые установлены в этих местах, с течением времени начинает пропускать воду. Решить эту проблему можно, лишь перебрав систему батареи и заменив эти прокладки.

Выполняя подбор радиаторов отопления, особенно это касается чугунных изделий, нужно помнить, что для оптимизации работы всей системы отопления и для исключения возможных неполадок в теплое время года радиатор рекомендуется сбрасывать. Никакого вреда оборудованию такое мероприятие не нанесет, напротив, это избавит прибор от любых течей и не позволит образоваться коррозионному налету.

Радиаторы из алюминия. Теплопроводность этого материала существенно превышает теплопроводность чугуна, что положительно влияет на кпд радиаторов отопления из алюминия. Кроме того, такие батареи являются гораздо более крепкими, поэтому и внутренне сечение секции является небольшим, а теплоноситель в ней циркулирует быстро, не забивая внутреннее пространство в процессе эксплуатации.
Алюминиевые батареи обычно имеют весьма привлекательный внешний вид и могут гармонично вписаться в любой интерьер. Однако имеют такие агрегаты и некоторые недостатки: например, их устойчивость к гидроударам оставляет желать лучшего, так как их рабочее давление обычно не превышает параметр в 16 атмосфер. Также алюминий склонен к образованию гальванических пар с другими металлами. Это значит, что в том случае, если в контуре отопления находятся алюминиевые и медные элементы, то с течением времени алюминиевые части конструкции могут разрушиться.

Современным решением в обустройстве отопления является применение биметаллических радиаторов. Оболочка этих устройств состоит из алюминия, оснащенного оребрением, а сердечник включает в себя устойчивую к коррозии сталь. Рабочее давление этих аппаратов может достигать 200 атмосфер, вследствие чего и кпд батарей отопления из биметалла является очень высоким.
Главный недостаток таких приборов – это их высокая стоимость.

Стальные отопительные радиаторы. К этой категории можно отнести несколько типов устройств – пластинчатые батареи, радиаторы трубчатого образца и конвекторы. Если говорить о прочности, то самыми надежными являются пластинчатые модели стальных батарей и конвекторы, их эксплуатация в отопительных системах не требует каких-либо особых условий.
Приборы пластинчатого типа являются компактными по своим размерам, их толщина является очень малой, поэтому осуществляя подбор радиаторов отопления по площади помещения, в случае нехватки пространства вполне можно обратить внимание на такие агрегаты. Но, как становится понятно, ввиду малой толщины стенок сталь в таких изделиях плохо справляется с воздействием коррозии.

Говоря о конвекторах как приборах отопления. стоит упомянуть ту их разновидность, которая изготавливается с применением меди и алюминия. Подача теплоносителя в таких устройствах осуществляется по медной трубке, поскольку именно этот материал отличается высокими показателями теплопроводности.
Оребрение же представлено алюминием, вследствие чего цена прибора существенно снижается. Несмотря на то, что общая стоимость таких моделей довольно высока, они прекрасно справляются с отоплением жилища, обеспечивая отличную теплоотдачу даже при своих небольших размерах.

Рассматривая то, как подобрать батарею отопления, также следует упомянуть и те изделия, которые могут быть изготовлены собственноручно. Такие агрегаты обычно именуются регистрами и представляют собой несколько крупных по диаметру труб из стали, соединенных в сплошной замкнутый контур. Соединение составляющих частей этих устройств выполняется посредством сварки (сверху монтируется воздушник, а снизу вваривается сбросник).

Несмотря на некоторую внешнюю неказистость таких агрегатов, они способны качественно обогреть жилое помещение, не затратив при этом большого количества энергии.

Как подобрать радиатор отопления – основные критерии выбора

На выбор того или иного прибора отопления очень сильно влияют некоторые специфические особенности обустраиваемого помещения, но благодаря широкой разновидности батарей отопления можно всегда подобрать подходящий вариант..

Так, прежде чем приобретать то или иное оборудование, следует ознакомиться со следующими рекомендациями по выбору устройств обогрева:

центральное отопление правильнее всего будет оснастить биметаллическими отопительными приборами, способными стойко переносить любые температурные режимы и нестабильность давления в таких системах. Так, скачки давления в центральном отоплении весьма нередки, к этому может привести как быстрое открытие задвижки узла элеватора, так и отрыв клапана винтового вентиля или резкое перекрытие вентиля пробкового типа. Благодаря своей прочности биметаллические радиаторы смогут обезопасить всю систему от внезапных поломок и позволят предотвратить неожиданные затопления.

Важно помнить, что монтаж батареи из биметалла крайне не стоит выполнять на подводку из пластика или металлопластика. Единственно верным решением будет устройство таких батарей вместе со стальными оцинкованными трубами;

в постройках частного типа, где контур отопления контролируется автоматически, а основным нагревательным элементов выступает котел, лучше всего применять радиаторы из алюминия, так как по своей теплоотдаче они примерно равным биметаллическим моделям, а стоимость их является гораздо меньшей.
В том случае, если площадь строения является большой, то еще один вариант устройства отопительного прибора – монтаж конвектора из меди и алюминия под полом. В такой конструкции видимыми останутся только расположенные горизонтально решетки, которые служат местом отвода горячего воздуха;

в помещениях бытового характера наподобие гаражей, теплиц и пр. правильнее всего будет выбрать узкие радиаторы отопления. которые будут сочетать в себе хорошие показатели отдачи тепла вкупе с небольшой стоимостью. Таким прибором может выступить собственноручно изготовленный регистр, который изготавливается под размер помещения.

Как рассчитать количество секций в батарее по площади

Принцип расчета количества секций в бытовых отопительных приборах пластинчатого, трубчатого типа, а также в конвекторах совсем несложно, так как обычно информация о требуемой тепловой мощности указывается непосредственно производителем (прочитайте также: “Как рассчитать количество радиаторов отопления правильно, формула расчета “). Как правило, средним значением для одной секции является параметр в 180 Вт.

Для того чтобы вычислить нужное количество секций, требуемое для той или иной конструкции, следует разделить общий параметр потребляемого тепла на показатель теплоотдачи одной секции. К примеру, если потребность в тепле для конкретного помещения составляет 12000 Вт, то количество секций можно легко высчитать по следующей формуле: 12000 / 180 = 67 секций.

Таким образом, можно сказать, что в выборе максимально подходящего для того или иного сооружения прибора отопления нет особой сложности, важно лишь учитывать технические особенности как самой постройки, так и устройства обогрева. Для того чтобы изучить все варианты нагревательных аппаратов более детально, всегда можно обратиться к специалистам по монтажу такого оборудования или к поставщикам, которые способны предоставить подробные фото моделей и видео по их правильному подключению.

Видео о том, как подобрать радиатор отопления правильно:

Как рассчитать количество секций радиаторов

Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций

Расчет радиаторов отопления по площади

для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
для областей выше 60 о требуется 150-200Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Как посчитать секции радиатора по объему помещения

в панельном доме на обогрев кубометра воздуха требуется 41Вт;
в кирпичном доме на м 3 — 34Вт.

Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему

Дальше посчитаем для вариантов в панельном и кирпичном доме:

В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Корректировка результатов

Количество радиаторов зависит от величины потерь тепла

соотношение площади окна к площади пола:
- 10% — 0,8
- 20% — 0,9
- 30% — 1,0
- 40% — 1,1
- 50% — 1,2
остекление:
- трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
- обычный двухкамерный стеклопакет — 1,0
- обычные двойные рамы — 1,27.

Стены и кровля

кирпичные стены толщиной в два кирпича считаются нормой — 1,0
недостаточная (отсутствует) — 1,27
хорошая — 0,8

Наличие наружных стен:

внутреннее помещение — без потерь, коэффициент 1,0
одна — 1,1
две — 1,2
три — 1,3

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

Расчет разных типов радиаторов

Осевое расстояние определяют между центрами отверстий для теплоносителя

алюминиевые — 190Вт
биметаллические — 185Вт
чугунные — 145Вт.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

биметаллический радиатор — 1,8м 2
алюминиевый — 1,9-2,0м 2
чугунный — 1,4-1,5м 2 .

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Корректировка в зависимости от режима отопительной системы

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

высокотемпературная 90/70/20- (90+70)/2-20=60 о С;
низкотемпературный 55/45/20 — (55+45)/2-20=30 о С.

Зависимость мощности радиаторов от подключения и места расположения

Потери тепла на радиаторах в зависимости от подключения

Количество тепла зависит и от установки

Количество тепла зависит и от места установки

Определение количества радиаторов для однотрубных систем

В однотрубной системе вода на каждый радиатор поступает все более холодная

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции

Источники: http://1poteply.ru/radiatory/podbor-radiatorov-otopleniya-po-ploshhadi.html, http://teplospec.com/radiatory-batarei/kak-podobrat-radiator-otopleniya-po-ploshchadi-uchityvaya-kpd-batarey.html, http://teplowood.ru/raschet-radiatorov-otopleniya.html

teplosten24.ru

Как подобрать радиаторы отопления по площади

Как рассчитать количество секций радиаторов

Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций

Расчет радиаторов отопления по площади

для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
для областей выше 60 о требуется 150-200Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Как посчитать секции радиатора по объему помещения

в панельном доме на обогрев кубометра воздуха требуется 41Вт;
в кирпичном доме на м 3 — 34Вт.

Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему

Дальше посчитаем для вариантов в панельном и кирпичном доме:

В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Корректировка результатов

Количество радиаторов зависит от величины потерь тепла

соотношение площади окна к площади пола:
- 10% — 0,8
- 20% — 0,9
- 30% — 1,0
- 40% — 1,1
- 50% — 1,2
остекление:
- трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
- обычный двухкамерный стеклопакет — 1,0
- обычные двойные рамы — 1,27.

Стены и кровля

кирпичные стены толщиной в два кирпича считаются нормой — 1,0
недостаточная (отсутствует) — 1,27
хорошая — 0,8

Наличие наружных стен:

внутреннее помещение — без потерь, коэффициент 1,0
одна — 1,1
две — 1,2
три — 1,3

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

Расчет разных типов радиаторов

Осевое расстояние определяют между центрами отверстий для теплоносителя

алюминиевые — 190Вт
биметаллические — 185Вт
чугунные — 145Вт.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

биметаллический радиатор — 1,8м 2
алюминиевый — 1,9-2,0м 2
чугунный — 1,4-1,5м 2 .

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Корректировка в зависимости от режима отопительной системы

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

высокотемпературная 90/70/20- (90+70)/2-20=60 о С;
низкотемпературный 55/45/20 — (55+45)/2-20=30 о С.

Зависимость мощности радиаторов от подключения и места расположения

Потери тепла на радиаторах в зависимости от подключения

Количество тепла зависит и от установки

Количество тепла зависит и от места установки

Определение количества радиаторов для однотрубных систем

В однотрубной системе вода на каждый радиатор поступает все более холодная

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции

Расчет количества секций радиаторов отопления: разбор 3-х различных подходов + примеры

Расчет по площади помещения

Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

А чтобы вам было удобнее считать, мы сделали для вас этот калькулятор:

Расчеты в зависимости от объема помещения

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Что делать если нужен очень точный расчет?

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

для окон с обычным двойным остеклением — 1,27;
для окон с двойным стеклопакетом — 1,0;
для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

низкая степень теплоизоляции — 1,27;
хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

для -35 градусов — 1,5;
для -25 градусов — 1,3;
для -20 градусов — 1,1;
для -15 градусов — 0,9;
для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

холодный чердак — 1,0;
отапливаемый чердак — 0,9;
отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент – если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Если делать для себя – я бы увеличил кол-во секций и поставил бы регулятор. И вуаля – мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Расчет радиаторов отопления

Проводимые расчеты
Способы расчета радиаторов
Подбор биметаллических радиаторов

Схема радиаторов отопления.

Проводимые расчеты

Расчет мощности радиаторов отопления.

правильность выбора мощности котла;
правильность выбора мощности циркуляционного насоса;
правильность выбора количества радиаторов.

Вернуться к оглавлению

Способы расчета радиаторов

Схема монтажа радиаторов отопления.

площади помещения;
высоты потолка;
материала стен, наличия отверстий, количества окон, то есть от тепловых потерь дома.

К — необходимое число секций батареи;
П — общая площадь отапливаемого помещения, для которого ведется подбор;
М1 — мощность одной секции.

Теперь, имея все данные, можно подобрать необходимое число секций радиатора.

Тогда формула приобретет вид:

Итак, К= (9/150)*100*1,2 = 7,2, то есть 8 секций.

Вернуться к оглавлению

Подбор биметаллических радиаторов

Схема монтажа отопительных приборов.

К — необходимое минимальное число секций.
Т — количество тепла.
М1 — мощность одной секции.
О — объем помещения.
Э — удельная энергия, она характеризует тепло, которое необходимо затратить для обогрева единицы объема (1 куб.м).

Если комната имеет две внешние стены, то этот показатель становится равным 50 Ватт.

teplosten24.ru

Таблица расчета мощности стальных радиаторов отопления

Сегодня потребительский рынок наполнен множеством моделей отопительных устройств, которые различаются по габаритам и показателям мощности. Среди них стоит выделить стальные радиаторы. Данные приборы довольно легкие, имеют привлекательный внешний вид и обладают хорошей теплоотдачей. Перед выбором модели необходимо произвести расчет мощности стальных радиаторов отопления по таблице.

Разновидности

Виды стальных радиаторов отопления

Рассмотрим стальные радиаторы панельного типа, которые различаются по габаритам и степени мощности. Устройства могут состоять из одной, двух или трех панелей. Другой важный элемент конструкции – оребрение (гофрированные металлические пластины). Чтобы получить определенные показатели тепловой отдачи, в конструкции устройств используется несколько комбинаций панелей и оребрения. Перед выбором наиболее подходящего устройства для качественного отопления помещения, необходимо ознакомиться с каждой разновидностью.

Основные типы стальных радиаторов

Стальные панельные батареи представлены следующими типами:

Тип 10. Здесь устройство оснащено только одной панелью. Такие радиаторы имеют легкий вес и самую низкую мощность.

Стальные радиаторы отопления тип 10

Тип 11. Состоят из одной панели и пластины оребрения. Батареи обладают чуть большим весом и габаритами, чем предыдущий тип, отличаются повышенными параметрами тепловой мощности.

Стальной панельный радиатор типа 11

Тип 21. В конструкции радиатора две панели, между которыми располагается гофрированная металлическая пластина.
Тип 22. Батарея состоит из двух панелей, а также двух пластин оребрения. По размерам устройство схоже с радиаторами 21-го типа, однако, по сравнению с ними, обладают большей тепловой мощностью.

Стальной панельный радиатор типа 22

Тип 33. Конструкция состоит из трех панелей. Данный класс – самый мощный по тепловой отдаче и самый большой по размерам. В его конструкции к трем панелям присоединены 3 пластины оребрения (отсюда и цифровое обозначение типа — 33).

Стальной панельный радиатор типа 33

Каждый из представленных типов может различаться по длине прибора и его высоте. На основании этих показателей и формируется тепловая мощность устройства. Самостоятельно рассчитать данный параметр невозможно. Однако каждая модель панельного радиатора проходит соответствующие испытания производителем, поэтому все результаты заносятся в специальные таблицы. По ним очень удобно подобрать подходящую батарею для отопления различных типов помещений.

Определение мощности

Для точного расчета тепловой мощности необходимо отталкиваться от показателей тепловых потерь помещения, в котором планируется установить эти устройства.

Таблица для расчета количества радиаторов на М2

Для обычных квартир можно руководствоваться СНиПом (Строительными нормами и правилами), в которых прописаны объемы тепла из расчета на 1м³ площади:

В панельных зданиях на 1м3 требуется 41Вт.
В кирпичных домах на 1м3 расходуется 34 Вт.

На основании данных норм можно выявить мощность стальных панельных радиаторов отопления.

В качестве примера, возьмем комнату в стандартном панельном доме с габаритами 3,2*3,5м и высотой потолков в 3 метра. Первым делом определим объем помещения: 3,2*3,5*3=33,6м³. Далее обратимся к нормам СНиП и найдем числовое значение, которое соответствует нашему примеру: 33,6*41=1377,6Вт. В результате, мы получили количество тепла, необходимое для обогрева комнаты.

Дополнительные параметры

Нормативные предписания СНиПа составлены для условий средней климатической зоны.

Параметры микроклимата в помещениях установленные СНиП

Чтобы произвести расчет в областях с более холодными зимними температурами, нужно скорректировать показатели при помощи коэффициэнтов:

до -10° C – 0,7;
-15° C – 0,9;
-20° C — 1,1;
-25° C — 1,3;
-30° C — 1,5.

При расчете тепловых потерь, нужно брать во внимание и количество стен, которые выходят наружу. Чем их больше, тем выше будут показатели теплопотерь помещения. К примеру, если в комнате одна наружная стена – применяем коэффициент 1,1. Если мы имеем две или три наружные стены, то коэффициент будет 1,2 и 1,3 соответственно.

Насколько сильно должна греть батарея

Рассмотрим пример. Допустим, в зимний период в регионе держится средняя температура -25° C, а в помещении расположены две наружных стены. Из расчетов мы получим: 1378 Вт*1,3*1,2=2149,68 Вт. Итоговый результат округляем до 2150 Вт. Дополнительно необходимо учитывать, какие помещения расположены на нижнем и верхнем этаже, из чего сделана кровля, каким материалом утеплялись стены.

Расчет радиаторов Kermi

Прежде чем проводить расчет тепловой мощности, следует определиться с фирмой-производителем устройства, которое будет установлено в помещении. Очевидно, что лучшие рекомендации заслуженно имеют лидеры данной отрасли. Обратимся к таблице известного немецкого производителя Kermi, на основе которой и проведем необходимые расчеты.

Для примера возьмем одну из новейших моделей — ThermX2Plan. По таблице можно увидеть, что параметры мощности прописаны для каждой модели Kermi, поэтому необходимо просто найти нужное устройство из списка. В области отопления не требуется, чтобы показатели полностью совпадали, поэтому лучше взять значение, которое немного больше рассчитанного. Так у вас будет необходимый запас на периоды резкого похолодания.

Радиатор Kermi Therm Х2 Plan-K

Все подходящие показатели отмечены в таблице красными квадратами. Допустим, для нас наиболее оптимальная высота радиатора – 505 мм (прописана в верхней части таблицы). Самый привлекательный вариант – устройства 33 типа с длиной 1005 мм. Если требуются более короткие приборы, следует остановиться на моделях 605 мм высотой.

Пересчет мощности исходя из температурного режима

Однако данные в этой таблице прописаны для показателей 75/65/20, где 75° C – температура провода, 65° C – температура отвода, а 20° C – температура, которая поддерживается в помещении. На основе этих значений производится расчет (75+65)/2-20=50° C, в результате которого мы получаем дельту температур. В том случае, если у вас иные системные параметры, потребуется перерасчет. Для этой цели в Kermi подготовили специальную таблицу, в которой указаны коэффициенты для корректировки. С ее помощью можно осуществить более точный расчет мощности стальных радиаторов отопления по таблице, что позволит подобрать наиболее оптимальное устройство для обогрева конкретного помещения.

Рассмотрим низкотемпературную систему, показатели которой составляют 60/50/22, где 60° C – температура провода, 50° C – температура отвода, а 22° C – температура, поддерживаемая в помещении. Вычисляем дельту температур по уже известной формуле: (60+50)/2-22=33° C. Затем смотрим в таблицу и находим температурные показатели проводимой/отводимой воды. В клетке с поддерживаемой температурой помещения находим нужный коэффициент 1,73 (в таблицах отмечается зеленым цветом).

Далее берем количество тепловых потерь помещения и умножаем его на коэффициент: 2150 Вт*1,73=3719,5 Вт. После этого возвращаемся к таблице мощностей, чтобы посмотреть подходящие варианты. В таком случае выбор будет скромнее, поскольку для качественного обогрева потребуются гораздо более мощные радиаторы.

Заключение

Как видим, правильный расчет мощности для стальных панельных радиаторов невозможен без знания определенных показателей. Обязательно необходимо выяснить теплопотери помещения, определиться с фирмой-производителем батареи, иметь представление о температуре проводимой/отводимой воды, а также о температуре, которая поддерживается в помещении. На основе этих показателей можно легко определить подходящие модели батарей.

Фотогалерея (13 фото)

13.11.2016

gopb.ru

Расчет количества секций радиаторов отопления по площади, по объему

Каждый человек хотя бы раз в жизни сталкивается с проблемой организации отопления своего жилища. Это может быть связано со строительством дома, ремонтом приобретенной квартиры или необходимостью исправления уже существующей системы отопления.

Технология пайки ПВХ-труб позволила отказаться от коммуникаций, выполненных с использованием стальных конструкций. Эта технология также сделала возможным отказ от трудоемких процессов газосварки, позволила выполнять многие работы по водоснабжению, отоплению и водоотведению своими силами.

Если возникает необходимость выполнить работы по отоплению помещения своими руками, встает вопрос о том, как произвести расчет радиаторов отопления. Для этого потребуется решение сложного комплекса задач, среди которых выбор схемы отопления, определение подходящего материала радиатора, оценка помещения и многие другие факторы, влияющие на конечный результат расчета.

Верность принятых решений будет ясна при начале эксплуатации системы в отопительный период. Как избежать ненужных затрат и обеспечить комфорт в помещении в холодное время года, а также какие факторы нужно учесть, проектируя систему отопления, рекомендуется выяснить заблаговременно.

Содержание статьи

Как рассчитать количество радиаторов

Расчет количества радиаторов отопления можно сделать тремя способами:

Определение необходимой системы отопления исходя из площади отапливаемого помещения.
Расчет нужных секций радиатора исходя из объема помещения.
Наиболее сложный, но в тоже время самый точный метод расчета, который учитывает максимальное число факторов, влияющих на создание комфортной температуры в помещении.

Прежде чем остановиться на вышеприведенных способах расчета, нельзя обойти вниманием и сами радиаторы. Их способность передать тепловую энергию носителя окружающей среде, а также мощность, зависят от материала, из которого они изготовлены. Кроме того, радиаторы отличаются по стойкости (способности противостоять коррозии), имеют разное максимально допустимое рабочее давление и массу.

Так как батарея состоит из набора секций, необходимо учитывать виды материалов, из которых изготавливают радиаторы, знать их положительные и отрицательные качества. От выбранного материала будет зависеть, сколько секций батареи потребуется установить. Сейчас можно выделить 4 вида радиаторов отопления, представленных на рынке. Это чугунные, алюминиевые, стальные и биметаллические конструкции.

Чугунные радиаторы прекрасно аккумулируют тепло, выдерживают высокое давление и не имеют ограничений по виду теплоносителя. Но при этом они отличаются большим весом и требуют особого внимания к крепежу. Стальные радиаторы имеют меньшую массу по сравнению с чугуном, работают на любом давлении и являются самым бюджетным вариантом, но коэффициент теплоотдачи у них ниже, чем у всех остальных батарей.

Алюминиевые радиаторы прекрасно отдают тепло, они легкие, имеют приемлемую цену, но плохо переносят высокое давление отопительной сети. Биметаллические радиаторы взяли лучшее от стальных и алюминиевых радиаторов, но цену имеют самую высокую среди представленных вариантов.

Считается, что мощность одной секции чугунной батареи равна 145 Вт, алюминиевой – 190 Вт, биметаллической – 185 Вт и стальной – 85 Вт.

Большое значение имеет способ, при помощи которого конструкция подключена к отопительной сети. Расчет мощности радиаторов отопления напрямую зависит от способов подачи и отвода теплоносителя, и этот фактор тоже влияет на количество секций радиатора отопления, необходимых для нормального обогрева заданного помещения.

Расчет на площадь

Этот метод можно назвать самым простым, усредненным способом расчета нужного числа батарей в помещении. Он позволяет быстро определить нужное число секций радиатора отопления.

Расчет по площади подразумевает, что в стандартном жилом помещении, расположенном в средней климатической зоне, на 1 м² площади необходимо 100 Вт тепловой мощности. Путем перемножения площади помещения на необходимую теплоотдачу получаем общую мощность батареи, которую нужно установить в этой комнате.

Определившись с материалом, из которого будет изготовлена конструкция, и зная мощность одной секции, можно легко вычислить необходимое количество. К примеру, для отопления помещения площадью 24 м² нам понадобится: 24 м² х 100 Вт/190 Вт (мощность одной алюминиевой секции) = 2400/190 = 12,63 секции алюминиевого радиатора. Округление всегда проводим в большую сторону и получаем 13 секций в батарее.

Производитель указывает вес одной секции, объем теплоносителя в ней и линейные параметры. Из этих данных определяются габаритные размеры самой батареи и ее масса, но при этом нужно приплюсовать вес рабочего теплоносителя.

Необходимо учитывать, что расчет мощности на квадратный метр помещения не отличается высокой точностью. Разная высота потолков подразумевает и разный объем воздуха, который потребуется нагреть. Чтобы учесть эту величину, лучше использовать следующий метод расчета.

Расчет по объему помещения

Этот метод учитывает большее число параметров, но в результате тоже дает усредненные показатели. Он строится на норме СНиПа, согласно которой на обогрев 1 м³ помещения необходим 41 Вт тепловой мощности батареи отопления.

Перемножив высоту потолков комнаты на ее площадь и полученную величину умножив на 41 Вт, можно получить требуемую мощность батареи. После выполнения подсчетов согласно вышеприведенной формуле и выбора материала, из которого изготовлена секция радиатора, определяют нужное значение.

Пример расчета

Перечисленные методы не учитывают индивидуальные особенности каждого дома, климатическую зону, способ монтажа батареи и другие важные факторы, которые могут существенно повлиять на конечный результат. Если необходимо точно определить мощность радиатора отопления, требуется учесть поправочные коэффициенты, которые содержат в себе эти факторы. Для выполнения расчета рекомендуется использовать следующие поправочные коэффициенты:

А1 – учитывает теплопотери через окна помещения. Величина коэффициента А1 колеблется в пределах от 1,27 до 0,85, где первое значение соответствует стандартному окну с двумя стеклами, а 0,85 – пластиковому окну с тройным стеклопакетом.
А2 – учитывает теплопотери через стены помещения и зависит от материалов стен. А2 принимаем равным 1,27 при низкой теплоизоляции и 0,85 при хорошей. Единица будет соответствовать средней степени потери тепла через стены.
А3 – учитывает климатическую зону и низкую температуру окружающей среды. Этот коэффициент находится в пределах 1,5 (зимы с температурами -40 °С и ниже) и 0,7 (температура зимой не падает ниже -10 °С).
А4 – учитывает процент остекления относительно общей площади всех наружных стен помещения. Значения этого коэффициента лежат в диапазоне от 1,2 (50% окон) до 0,8 (окна занимают 10% площади внешних стен).
А5 – эта величина учитывает число наружных стен в одном помещении. 1,1 – одна стена и 1,4 – четыре стены помещения, которые контактируют с открытым пространством.
А6 – позволяет учесть температуру помещения, находящегося сверху. Если величина 1,0 – это неотапливаемое помещение, а 0,8 – хорошо отапливаемая жилая квартира.
А7 – т. к. общая формула будет базироваться на расчете необходимых секций радиатора на единицу площади, то данный коэффициент учитывает высоту отапливаемого помещения. При высоте потолков 2,5 м принимаем поправочный коэффициент, равный 1,0. При высоте в 3,2 м он равен 1,1, а при высоте свыше 4 м – 1,2 и более.

Конечная формула точного расчета тепловой мощности, необходимой для обогрева помещения, будет выглядеть так: P= S*100*A1*A2*A3*A4*A5*A6*A7, где

P – тепло в Вт, необходимое для обогрева помещения;
100 – число Вт на единицу площади (Вт/м²),
А1-А7 – поправочные коэффициенты.

Расчет мощности батарей в комнате панельного многоэтажного дома в средней полосе РФ при площади 20 м² и одном стандартном пластиковом окне будет выглядеть так: Р=20 *100*1*1,15*1*1*1,1*0,8*1=2024 Вт.

Если в данную комнату планируется устанавливать чугунные радиаторы, то 2024 Вт / 145 Вт = 13,9 шт., округляем до 14 шт.

Возможна ли экономия

Организация отопления в доме – дело затратное, но сэкономить при расчете секций возможно. Вышеприведенные методы используют усредненные данные по мощности одной секции. Большой ассортимент радиаторов отопления от разных производителей и разница в типоразмерах могут сильно повлиять на нужное количество батарей. Для этого надо уточнить в магазине паспортную мощность нужного образца и использовать в расчете указанные данные.

Существенная экономия возможна при выборе рационального подключения батареи к системе отопления. Указанные паспортные величины подразумевают КПД собранной батареи 100%, а в реальности разные виды подключения могут существенно снизить этот показатель.

При учете максимально точных данных по отапливаемому помещению и характеристик от производителя по указанному виду батареи можно рационально использовать финансовые вложения, избежав приобретения лишних секций радиатора.

gidpovode.ru

Подбор радиатора отопления, расчет тепловой мощности радиатора. Калькулятор.


Окна:		Тройной стеклопакетДвойной стеклопакетОбычное (двойное) остекление
Стены:		Хорошая теплоизоляцияДва кирпича или 150 мм утеплителяПлохая теплоизоляция
Соотношение площадей окон и пола:		10%20%30%40%50%
Средняя температура самой холодной недели в году:		-10C-15C-20C-25C-30C-35C
Число стен выходящих наружу:		ОднаДвеТриЧетыре
Тип помещения над рассчитываемым:		Обогреваемое помещениеТеплый чердакХолодный чердак
Высота помещения:		2,5 метра3 метра3,5 метра4 метра4,5 метра
Длина, м
Ширина, м

Результаты расчетов:
Требуется на помещение, Вт:
Необходимое количество секций «200 Вт/0,2кВт»:
Необходимое количество секций «180Вт/0,18кВт»:
Необходимое количество секций «160Вт/0,16кВт»:
Необходимое количество секций «140Вт/0,14кВт»:
Необходимое количество секций «120Вт/0,12кВт»:
