Подогрев водопровода – обзор лучших способов + технические нюансы

Содержание

Как обогреть водопровод зимой в частном доме, на даче, в бане | Все о греющем кабеле

Как обогреть водопровод зимой в частном доме, на даче, в бане? Какой греющий кабель для водопровода выбрать — наружный или внутренний? В чем отличие способов прокладки таких кабелей? Ответы на все эти вопросы в нашем небольшом обзоре.

При обустройстве автономной системы водоснабжения загородного дома требуется защитить наружный трубопровод от зимних морозов. Участок трубы от колодца или скважины до точки входа в здание необходимо заглубить в грунт ниже уровня промерзания. Дополнительно следует уложить греющий кабель, чтобы защитить трубопровод от замерзания в сильные морозы.

Саморегулирующийся нагревательный провод – современное решение

Кабель с функцией саморегуляции температуры является наиболее удобным вариантом для прогрева водопровода в частном доме зимой. Не требуется сложной автоматики для управления – провод самостоятельно регулирует мощность нагрева. Цена греющего кабеля доступна для рядового потребителя, а монтаж выполняется быстро и не требует специфичного оборудования. Особые свойства изделия обусловлены применением полупроводниковой матрицы, которая меняет потребление энергии в зависимости от температуры окружающей среды.

Различия способов укладки греющего кабеля

Производители предлагают изделия с различными параметрами, обусловливающими способ монтажа. Например, чтобы можно было укладывать греющий кабель в трубу, необходимо обеспечить повышенную гидроизоляцию проводника и использовать химически инертные вещества для наружной оболочки.

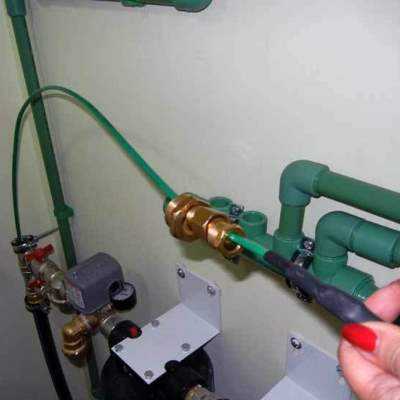

Примером такого изделия служат нагревательные секции Freezstop Inside, поставляемые в виде готовых к монтажу комплектов.

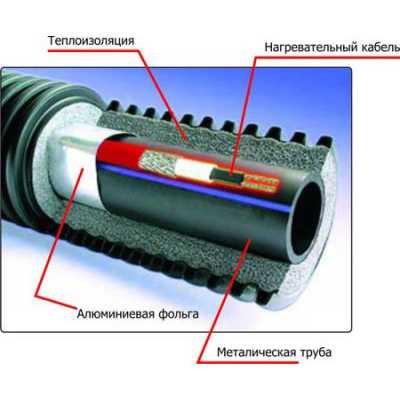

По другой технологии греющий провод монтируется снаружи трубы. В Новосибирске часто данную технологию реализуют с помощью кабеля FroStop Black. Так как нагревательный элемент не контактирует с водой, снижаются требования к герметичности и материалу наружного покрытия, что позволяет снижать цену продукции. Начальная экономия оборачивается немного более высоким расходом энергии при эксплуатации, так как небольшая часть тепла неизбежно теряется.

Разработаны провода, которые можно устанавливать как снаружи, так и внутри трубы. Таким изделием является кабель Frostguard. Универсальность применения позволяет выбрать наиболее удобный способ прокладки греющего элемента, учитывая особенности трубопровода и возможность обслуживания в будущем. Стоимость данного изделия несколько ниже, чем цена провода для монтажа внутри трубы.

Какой кабель выбрать для обогрева водопровода зимой?

Решение данного вопроса лучше поручить профессионалам, но примерное представление можно составить, руководствуясь просто здравым смыслом. Главным образом следует принимать во внимание способ монтажа трубопровода.

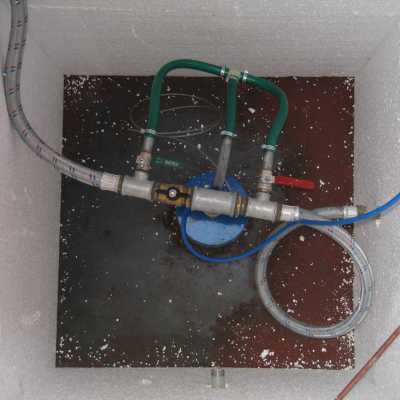

Если водопровод от точки забора воды до дома уложен под землей, легче обслуживать и заменять греющий кабель, находящийся внутри трубы. Для извлечения провода достаточно отсоединить питание и вытянуть изделие. Это намного легче, чем откапывать трубопровод и снимать теплоизолирующее покрытие.

На дачах многие конструируют временный водопровод — для бани или летней кухни, например. При этом, на глубину промерзания трубы обычно не закапывают, а оставляют их у поверхности или же прямо на земле. Стоит учитывать, что на водопроводной ветке, проложенной на поверхности земли, удобнее диагностировать и менять провод, установленный снаружи трубы. Потребуется снять теплоизоляцию и доступ к осмотру греющего кабеля будет открыт. Конечно, этот способ требует затрат времени, но снимать теплоизоляцию гораздо проще, это менее трудоемкая операция, чем отключение провода и извлечение его из трубы.

elektrika-ok.ru

видео-инструкция по монтажу своими руками, особенности проводов для обогрева водопроводных труб, цена, фото

В частном секторе очень часто возникает ситуация, когда в самые холодные периоды года мороз прихватывает коммуникации, и восстановить водоснабжение бывает весьма проблематично. Этой проблемы можно избежать, установив подогрев труб водопровода, с помощью этого варианта практически исключается замерзание труб и кранов и обеспечивается бесперебойное водоснабжение.

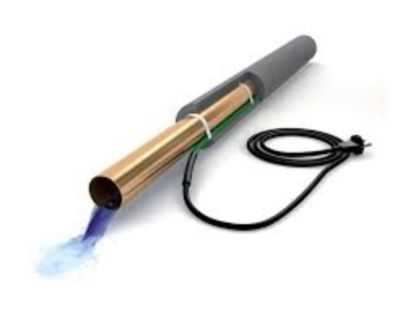

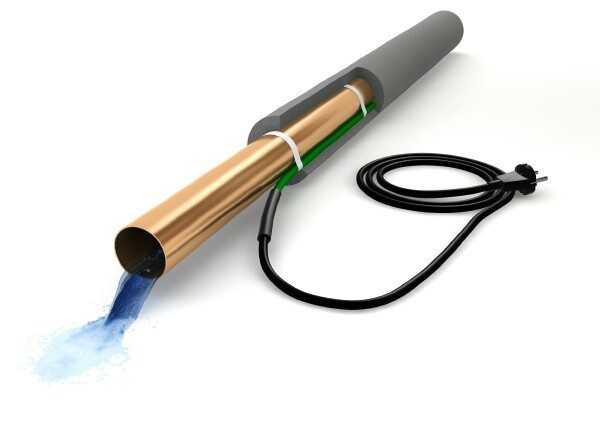

На фото: подогрев водопроводных труб – самый простой вариант защиты системы

Достоинства использования рассматриваемого варианта

Популярность греющего кабеля обусловлена целым рядом несомненных преимуществ:

Простота монтажа	В комплекте всегда идет все необходимое для максимально быстрой и качественной сборки системы. Вы своими руками можете выполнить работы, и это займет совсем немного времени, а результат будет соответствовать самым высоким требованиям
Экономичность	Благодаря тому, что вы можете включать систему только при необходимости, расходы электроэнергии будут минимальными. Еще более экономный вариант – самонагревающийся провод, который самостоятельно регулирует температуру нагрева, его достоинства мы рассмотрим ниже
Надежность	Используя провод для подогрева водопровода, вы исключаете его замерзание даже при самых низких температурах. Главное – приобрести систему достаточной мощности, чтобы она могла обеспечивать эффективную защиту при любом морозе
Универсальность	Систему можно использовать практически везде: в помещениях, на открытом воздухе, в подземных и надземных трубопроводах и т.д. Ограничений нет, и вы можете защитить все виды водопроводных коммуникаций
Безопасность	Конструкция может функционировать как снаружи трубы, так и внутри ее. При этом уровень безопасности настолько высок, что кабель может быть использован даже в коммуникациях, предназначенных для подачи питьевой воды
Разумная стоимость	Цена изделий данной группы весьма демократична, а если учесть, что не требуются земляные работы, то экономия возрастает еще больше, к тому же значительно упрощается рабочий процесс

Совет!
Не стоит экономить и приобретать самые дешевые варианты.
Лучше остановить свой выбор на продукции известных, хорошо зарекомендовавших себя производителей.
Как показывает практика, более дорогие модели служат значительно дольше.

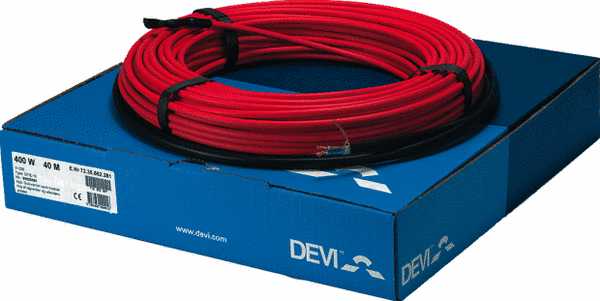

Продукция бренда Деви отличается демократичной ценой и достаточно высоким качеством, что и служит причиной популярности данного производителя

Виды изделий и особенности их монтажа

Стоит отметить, что на рынке представлено два основных варианта изделий, каждый из них имеет свои особенности, которые мы и рассмотрим. Также будут описаны основные правила, которые следует соблюдать при прокладке системы.

Типы кабеля

Первый из вариантов – резистивный провод, его основными особенностями являются следующие факторы:

Сопротивление по всей длине кабеля одинаково, что обеспечивает долговечность системы, так как она никогда не перегружается.
Температура нагрева всегда постоянна, что является как плюсом, так и минусом, ведь электроэнергия тратится одинаково как в мороз, так и при оттепели.
Стоимость изделий этой группы невысока, что позволяет устроить систему обогрева труб с минимальными затратами.

Так выглядит конструкция греющих кабелей с постоянным сопротивлением

Самонагревающиеся варианты используются намного чаще в силу следующих причин:

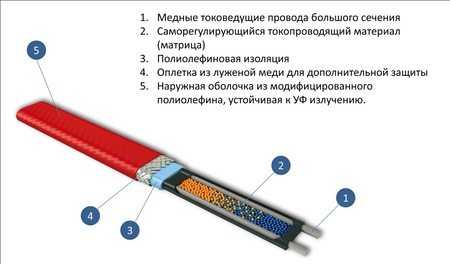

Матрица из полупроводников, из которой состоит изделие, отличается надежностью и стабильностью работы.
Система полностью автономна, ведь провод самостоятельно регулирует мощность нагрева в зависимости от внешней температуры.
Кабель можно разрезать в любом месте, после чего можно присоединить его к питающей линии.

Важно!
При первом включении системы энергопотребление будет выше нормы в несколько раз.
Не пугайтесь этого, в дальнейшем все показатели придут в норму.

Саморегулирующаяся система способна регулировать температуру на каждом участке в отдельности

Особенности проведения работ

Чтобы система работала максимально долго и правильно, то необходимо провести монтаж с соблюдением целого ряда рекомендаций:

Инструкция по проведению работ обязательна к изучению. В ней будут отражены все основные требования безопасности и правила устройства соединений и подключения к электрической сети.
Все трубы и другие конструкции должны быть очищены от загрязнений, если монтаж производится внутри конструкции, то там не должно быть жидкости.
При прокладке резистивного кабеля категорически запрещено пересечение жил друг с другом. В случае с саморегулирующимся проводом пересечения допускаются, так как в этих местах он просто не будет нагревать поверхность.
Обязательно фиксировать положение системы с помощью армированной клейкой ленты , это исключит ее сползание и смещение при засыпании землей.
Для защиты конструкции и предотвращения возникновения аварийных ситуаций рекомендуется включать в систему устройства защитного отключения (УЗО).

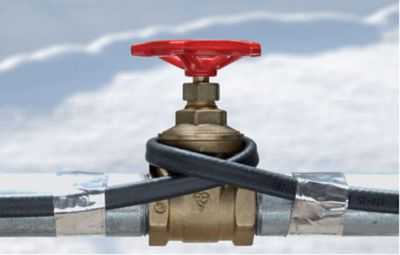

Краны и другие узлы нуждаются в дополнительной защите, их можно обмотать в несколько витков.

Водопроводный кран с подогревом воды исключает повреждение запорного механизма морозом

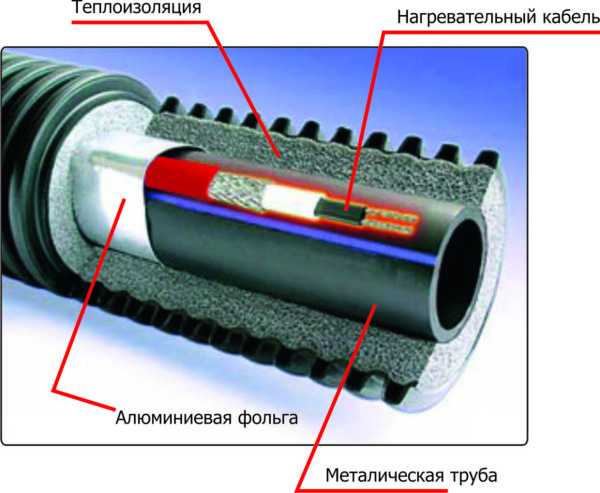

Для обеспечения наилучшей защиты конструкции и увеличения эффективности нагрева труба с присоединенным проводом обматывается алюминиевой фольгой, после чего закрывается трубным утеплителем и вставляется в металлический гофрированный кожух. Это не только увеличивает эффективность подогрева, но и защищает систему от повреждений.

Трубы для водопровода с подогревом необходимо дополнительно утеплять для наилучшего эффекта

Вывод

Использование систем подогрева позволяет защитить коммуникации, при этом они работают лишь при необходимости, в остальное время их можно отключать. Видео в этой статье расскажет несколько важных нюансов из рассматриваемой темы.

gidroguru.com

Греющий кабель для водопровода саморегулирующийся

Если водопровод замерзает – жди неприятностей. Образующиеся в трубах сосульки могут достигать иногда в длину до нескольких метров. Для удаления таких пробок нужно приложить немало усилий. Если зимы в вашем регионе суровые, эту проблему нужно решить заранее. При низкой температуре и продолжительных заморозках обычная теплоизоляция не поможет, поэтому нужно искать дополнительный вариант. Самый действенный способ в данном случае — применение саморегулирующегося греющего кабеля для водопровода, способного поддерживать нужную температуру. Он обеспечит хороший обогрев, а также предотвратит образование конденсата.

Применение

Для обогрева систем канализации и водоснабжения уже давно используются специальные провода. Что представляет собой греющий кабель? Это обычный кабель, нагрев которого регулируется путем непосредственного регулирования электрического сопротивления.

Греющий кабель для водопровода используется для того, чтобы при минусовой температуре вода не замерзала на участках труб, проходящих по улице. Провод обычно включают тогда, когда температура воздуха на улице понижается до 5°С, чтобы при дальнейшем похолодании он защитил водопровод от замерзания. А если включить подогрев, когда температура уже минусовая, потребуется какое-то время, чтобы успевшая замерзнуть жидкость растаяла. А пока вода будет постепенно таять, напор в водопроводе будет низким.

Устройство

Кабель для нагрева труб состоит из холодного (электрического), горячего (нагревательного) проводников, термоограничителя и штепсельной вилки. Проводники соединены друг с другом лазерной спайкой.

Поскольку внешняя изоляция греющего кабеля бесшовная, он абсолютно защищен от проникновения влаги, от химического и высокотемпературного воздействия. Термоограничитель регулирует температуру трубы и отключает питание, при возрастании температуры до 15°С. При охлаждении до 5°С питание вновь включается. Так электроэнергия экономится по максимуму.

Полезно знать! Ранее нагревающий кабель использовался только для подогрева трубопроводов промышленного назначения, сейчас же системы кабельного обогрева получили широкое применение в домашнем хозяйстве.

Преимущества использования греющего кабеля для водопровода:

Надежность. Правильно проведенный расчет и грамотная установка обогревающей системы предотвратят замерзание водопроводной трубы в течение всего времени ее использования.
Универсальность. Саморегулирующийся греющий кабель можно подключить к трубопроводу, расположенному на улице или под землей. Провод можно прокладывать как по поверхности водопровода, так и внутри него.
Безопасность. Греющий кабель используется также для подогрева водопровода с питьевой водой.
Экономичность. Мощность подогрева регулируется самостоятельно, в зависимости от температуры окружающей среды.
Легкость в эксплуатации. Приводится в действие очень просто: кабель закрепляют на сети водоснабжения и затем включается в розетку.

Виды

Номенклатура нагревательных проводов для водопровода достаточно развита. По схеме тепловыделения они подразделяются на провода резистивные, саморегулирующиеся и с минеральной изоляцией.

Резистивные греющие кабели бывают зональными и линейными. В линейных проводах тепло выделяется в результате прохождения тока по нагревательной жиле. Кабель может быть одно- или двужильным или же имеет несколько жил линейной или спиральной формы. Резать произвольно такой кабель недопустимо.

По своей конструкции саморегулирующийся греющий кабель схож с резистивным. Он также состоит из двух токопроводящих жил, но без изолирующего покрытия. Тепловыделение по длине кабеля способно меняться: когда температура окружающей среды повышается, сопротивление полимера возрастает, а тепловыделение снижается. Эффект саморегулирования исключает перегорание и перегревание изделия. Саморегулирующийся греющий кабель допускается нарезать секциями длиной от 20 см до нескольких метров.

Как произвести монтаж

Утепление водопровода – задача сложная, но не терпящая отлагательств. Для этой цели и используется греющий кабель. Температуру кабельного обогрева можно изменять, варьируя величину сопротивления устройства. Греющий кабель можно установить как внутри трубы, так и снаружи. В любом случае его подбирают с таким расчетом, чтобы потери тепла водопроводной сети не превышали количества тепла, выделяемого системой.

Кабель можно укладывать параллельными рядами либо спиралью. Крепление обеспечивается стягивающей металлической сеткой или липкой лентой. Для лучшего сохранения тепла снаружи трубу с нагревательным кабелем обматывают фольгой. С задачей монтажа греющего кабеля лучше всего, конечно, справятся специалисты.

Подбор

Греющий провод подбирают в соответствии с задачами, которые решает система обогрева. К примеру, греющие кабели могут быть использованы как для применения в частных домах, коттеджах и на загородных участках, так и в коммунальных системах обогрева – для защиты водопроводов, водостоков и канализационных систем от замерзания. В этом случае необходима система небольшого размера.

Для указанных целей, как правило, подходит греющий кабель мощностью 50-60 Вт/м. Этого будет достаточно для того, чтобы растопить снег и лед. Более высокая мощность в данном случае нерациональна.

Это полезно знать! Популярный сегодня саморегулирующийся греющий кабель имеет два основных показателя – мощность в состоянии покоя и рабочая мощность. Они указаны на поверхности кабеля.

В заключении хочется еще раз отметить важность установки греющего кабеля в системах водоснабжения, канализации и водостоков. Правильно подобрав провод, можно предотвратить замерзание водопровода, а также избежать низкого напора воды.

udobnovdome.ru

Обогрев водопровода при помощи нагревательного кабеля: обзор лучших решений

Обогрев водопровода специальным электрическим кабелем – один из вариантов предотвращения проблемы замерзания труб, которая особенно актуальна для наших климатических условий.

Разновидности кабелей

По характеру нагрева различают:

обычный резистивный;
саморегулирующийся.

Второй существенно сложнее по устройству — в качестве нагревательного элемента используется композитный материал, который изменяет удельное электрическое сопротивление в зависимости от температуры.

При нагреве сопротивление увеличивается и мощность снижается.

Благодаря этому саморегулирующийся кабель может без помощи человека адаптироваться к изменениям температуры воды. Причем отдельные участки шнура регулируются автономно: где холоднее, там мощность выше, где теплее — там ниже.

Еще шнуры различаются по предназначению: для питьевой воды, канализации, технического водопровода, универсальные и пр.

Высчитать, какой мощности нагревательный кабель подойдет именно вашей системе, и подобрать готовый комплект можно, например, на этом сайте http://www.avarit.ru/catalog/obogrev-vodoprovoda/.

Некоторые модели:

Модель	Удельная мощность, Вт/м	Особенности
DVU-13	13	Устойчив к солнечному излучению, имеет покрытие из пищевой пленки, медный экран для заземления
SRL 10-2	10	Увеличенный срок службы, не имеет заземления и покрытия из гигиенической пленки
SRF 24-2 CR	24	Дополнительная армирующая оплетка для защиты от повреждений, заземление
GWS 10-2	10	Без заземления, недорогой, но надежный
17КСТМ	17	Российского производства, заземленный, класс защиты IP67

Для обогрева внутренних и наружных водопроводов в городской инфраструктуре, а также бытовых водопроводных труб в загородном строительстве в 95 случаях из 100 используют саморегулирующийся кабель. Достоинств у этого решения проблемы предостаточно.

Преимущества саморегулирующегося кабеля для водопровода:

Простота монтажа и использования – наиболее заметное достоинство. Кабель можно просто проложить вдоль трубы и прикрепить к ней липкой лентой. Он не нуждается в особой защите, может работать под открытым небом или в закрытом коробе.
Если водопроводная система уже собрана и активно используется, то можно организовать обогрев водопровода внутри трубы — это позволит избежать разборки системы, потребуется всего лишь установить еще один тройник для ввода шнура.
Схема не нуждается в обслуживании, электрический шнур будет функционировать десятилетиями, совершенно не требуя к себе внимания. Если же взять саморегулирующийся кабель, то о правильной настройке мощности можно не беспокоиться.

Надежность — еще один немаловажный фактор. Электрический провод позволит обеспечить бесперебойный проток воды вне зависимости от погоды. Естественно, если правильно подобрана мощность кабеля.
Так как в схеме отсутствуют механические элементы, сложная электроника, то такая защита от промерзания практически не изнашивается, ей не страшно проседание напряжения, она хорошо переносит и небольшое увеличение напряжения сверх меры.
По сути — это резистивная нагрузка, поэтому ее можно подключать даже к постоянному току или к электросети нестандартной частоты. Однако следует знать, что предлагаемые готовые комплекты рассчитаны на обычную бытовую электросеть. При использовании нестандартного питания придется выполнять перерасчеты.

Низкая стоимость эксплуатации. Если организовать обогрев водопровода внутри, то даже для труб крупного диаметра (до 200 мм), вполне достаточно нагревательного кабеля мощностью до 16 Вт на метр. Таким образом, десять метров трубы будут потреблять меньше, чем пара ламп накаливания.
Не стоит забывать, что саморегулирующийся тип снижает потребление при увеличении температуры воды, что позволяет еще более сократить расход электричества. В любом случае, необходима теплоизоляция трубы – она позволит сократить теплопотери.

Безопасность. Кабели завернуты в полимерную изоляцию, которая полностью исключает риск пробоя тока. Однако все же крайне рекомендуется приобретать разновидности шнура, снабженные третьим проводом — заземлением.
Хоть чистая вода и плохой проводник электричества, напряжение в 220 вольт способно ощутимо пощекотать нервы при контакте или повредить бытовую технику.
На рынке многие недобросовестные продавцы предлагают кабель без заземления, который дешевле, но его применение может привести к плачевным последствиям.

Возможность использования в уже замерзшей трубе. Причем как уже установленного в ней кабеля, так и только купленного. Если у вас замерзла труба, то можно ее разморозить, аккуратно и постепенно прогревая воду проталкиваемым кабелем.

Укладку легко можно выполнить своими руками. Для монтажа не требуется высокой квалификации. Особенно просто работать с готовыми комплектами, включающими кроме кабеля для водопровода все необходимые дополнительные элементы — муфты, вилку, сальник и прочее.

Как выбрать?

При подборе кабеля для водопровода следует учитывать, где он будет использоваться, каков диаметр трубы, какие температурные перепады, каким образом шнур будет монтироваться. Ориентироваться следует на производителей, чья продукция давно присутствует на рынке.

Если предполагается укладывать нагревательный кабель поверх трубы, то придется брать разновидность помощнее, для внутренней укладки требуется меньшая производительность. К примеру, для защиты от промерзания трубы диаметром 150 мм снаружи понадобится удельная мощность в 40 Вт/м, а при укладке внутри — всего 16 Вт/м.

Для укладки внутри трубопровода для питьевой воды понадобится особый кабель — со специальным покрытием, защищающим воду от «химии» и обязательно с заземлением.

Лучше отдать предпочтение саморегулирующемуся кабелю, так как обычный резистивный потребует монтажа дополнительно регулятора и периодического контроля за его работой.

Самостоятельный монтаж

Как уже говорилось, выполнить своими руками укладку системы обогрева водопровода не составит труда. Особенно если приобрести готовый комплект.

При покупке учитываются следующие нюансы:

Правильно определить требуемую длину кабеля для водопровода. При этом стоит помнить, что шнур нельзя проводить сквозь краны, вентили, задвижки.
Присутствующий в комплекте сальник должен соответствовать диаметру используемой трубы.

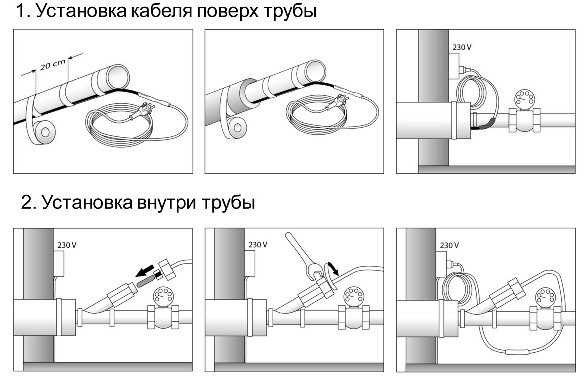

Если предполагается укладывать кабель поверх трубы, то ее можно не отключать от подачи, но придется демонтировать элементы, закрывающие к ней доступ. Если осуществляется обогрев водопровода внутри, то на время работ подачу воды придется прекратить.

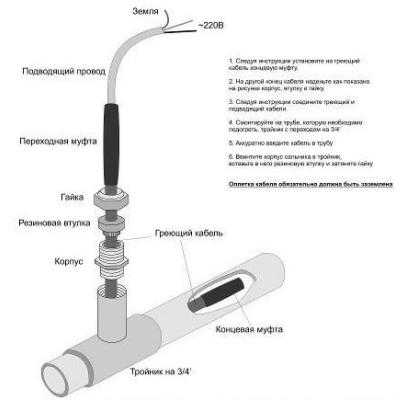

При укладке внутрь в трубопровод устанавливают дополнительный тройник, через который будет заводиться шнур. После его монтажа кабель аккуратно просовывается в свободное отверстие на всю необходимую длину.

Если холодно и шнур затвердел, то его можно запитать, тогда он нагреется и станет опять эластичным. Затем устанавливается уплотнительный сальник, который укрепляется гайкой. А свободные концы кабеля подключаются к электропитанию.

При монтаже снаружи нагревательный кабель накручивается на трубу или крепится к ней эластичными полимерными ремешками.

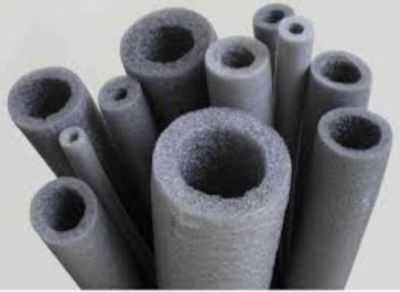

После завершения работ рекомендуется утеплить трубы специальным пористым теплоизолятором — стенофлексом. Если использовался шнур с заземлением, его обязательно нужно подключить к «земле».

Смотрите видео-подборку по обогреву водопровода:

strojkarkas.com

Методы обогрева труб водоснабжения на даче зимой

В зимнее время года на даче трубы перекрываются, хозяева разъезжаются по домам до следующего сезона. Некоторые же предпочитают шумной городской суете спокойствие дачного посёлка, потому остаются на своих угодьях. Вопрос водоснабжения перед такими гражданами стоит особо остро. Зимой обогрев трубы необходим, потому разработано несколько подходов.

Обогрев труб

Особенности борьбы с замерзанием

Скважина с водой делается на некотором удалении от дома, поэтому к дому на даче подводятся трубы. Но даже если источник воды в подвале, то и в этом случае необходимы меры по предотвращению замерзания воды. В большинстве случаев вода замерзает не на том участке трубы, который расположен под землёй, а на том, которые над ней.

Не менее «слабая» зона – граница подпола и помещения, куда водоснабжение заводится. В этом месте частые сквозняки, потому вода внутри быстро промерзает. Условно выделяются пассивные и активные метода защиты трубопроводов.

Что относится к пассивным методам?

При монтаже водоснабжение на даче должно быть выполненным из труб, произведённых из особого теплоизолирующего материала. Сегодня к таким разновидностям относят полиэтилен, полипропилен и металлопластик. Металлические трубы лучше вовсе исключить.

Диаметр подвода лучше выбрать таким, чтобы он был как можно больше. Тогда и толщина стенки больше, а значит, теплоизоляция лучше. Кроме того, в таком подводе скапливается больше воды, соответственно, чтобы внутри трубы температура опустилась ниже нуля, потребуется больше времени.

Зимой вода практически не замерзает в изолированных трубах диаметром 20 мм. (для изделий, выполненных из полипропилена) и 26 мм. (для изделий из металлопластика). Для полиэтилена диаметр трубы лучше выбрать 40 мм. В ряде случаев выбирается больший, но это будет дороже.

Пассивный обогрев осуществляется посредством большой глубины. Водоснабжение прокладывается в траншеи до 1,5 м. Важно, чтобы труба была утеплена.

Что такое активные меры?

Первое, что стоит сделать – при монтаже предусмотреть особое легкоразъёмное соединение трубы. Такие соединения должны быть на выходе из скважины и на участке, где водоснабжение вводится в дом. Это позволит быстро удалять пробки изо льда, достаточно разобрать часть трубопровода.

Сегодня обогрев чаще всего осуществляется с помощью специального кабеля. Он протягивается вдоль трубы, при этом зимой его мощности должно хватать, чтобы восстановить водоснабжение. Для этого при выборе такого кабеля необходимо учесть климатические условия региона, в котором он будет монтироваться.

Чтобы сделать обогрев трубы, нет необходимости в покупке дорогого двухжильного аналога. Если зимой перепады температур небольшие, то достаточно обычного одножильного аналога. Можно купить кабель, предназначенный для подогрева полов. Стоит совсем недорого.

Есть один минус: такой обогрев следует включать не более чем на 10 минут, иначе элемент сгорит. Если этого времени мало, то повторить процедуру следует чуть позже (через полчаса). Не стоит обогревать трубу всё время. Она не замерзает быстро, а при постоянно включенном кабеле очень много тратится электроэнергии. Крепление его осуществляется посредством специальных хомутов. В отдельных случаях домовладельцы используют скотч.

Если в системе используются специальные насосы, то рекомендуется сделать маленькое отверстие в трубе. Диаметр его не более 3 мм. Располагаться оно должно в 5 см. от насоса. Тогда вода постоянно течёт, потому она не замерзает. Конечно, если используется насосная станция, такой подход неприемлем.

При сильных морозах, следует периодически включать воду. Хотя бы раз в три часа. Тогда не придётся постоянно прогревать систему кабелем. Это потребуется лишь утром, после сна.

Что даёт комплекс пассивных и активных мер?

Если соблюдаются все пассивные способы исключения образования ледяных шапок, то их вполне достаточно при морозе менее 25°C. При снижении температур до более низких значений без активных методов не обойтись.
