Подставка для деревообрабатывающего станка своими руками – Подставка для деревообрабатывающего станка FDB ML 210B

Содержание

Приспособления для станка по обработке дерева

Мастер осуществил серьезную модернизацию деревообрабатывающего станка Премьер, приобретенного 6 лет назад.

Станок выполняет три основные операции. Сначала о положительной стороне. Довольно сильный двигатель 2,2 киловатта. Работает от 220 вольт. Скорость вращения 4000 оборотов в минуту. Это позволяет качественно обрабатывать заготовки. Ширина фуговального стола 250 мм. Глубина пропила 85 мм. Плавный подъем стола циркулярной пилы позволяет настроить станок на нужную высоту и качественно работать. Фуговальные столы выполнены довольно качественно. Хорошо строгаются заготовки, которые в последующем можно склеить в щиты.

Теперь поговорим о минусах. Двигатель очень быстро перегревается. В станке не было охлаждающего вентиляционного окна. Двигатель спрятан так внутри, что он не охлаждается. Родной стол после штамповки закрутила буквально пропеллером. Убогая каретка с поворотным механизмом, её клинило. На ней пилить можно только дрова. Направляющие линейка тоже не выдерживает никакой критики – кривая и горбатая. Стол рейсмуса изготовлен пазами, составляющими следы на заготовках. Пластмассовый кожух служил до поры до времени. Два года назад попал сучок под пилу, он буквально пробил большое отверстие в нём. Пришлось заказывать новый кожух с большим отверстием под шланг диаметром 100 мм.

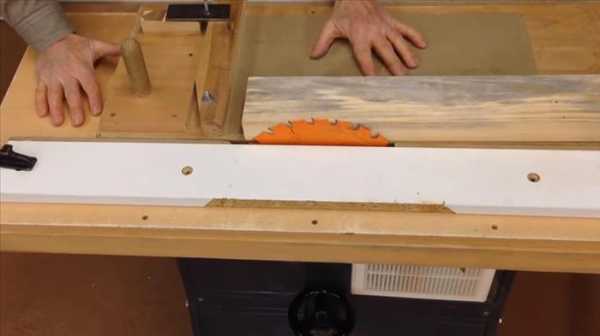

Начал с того, что изготовил из дсп стол для пилы. Размер 60 x 100 см. Старый стол был 52 x 75. Стало значительно шире, на нём стало удобнее работать. На его базе по направляющей сделал каретку для торцевания. Для легкого скольжения по направляющей закрепил полоски из ламинированного пола. Для настройки угла 90 и 45 градусов изготовил точный шаблон, что позволяет оперативно установить нужный угол. Заказал новый кожух с отсосом под шланг диаметром 100 мм. Для повышения эффекта отсасывания на стол снизу закрепил юбку из жести, так как при подъёме стала раньше от пилы летело много мусора. Для распиловки тонких пластин изготовил направляющую с высоким бортиком из пластика. Последний хорошо позволяет скользить. Чтобы двигатель деревообрабатывающего станка быстро не перегревался, врезал вентиляционное окно. Оно видно сбоку на пиле.

Продолжение с 4 минуты на видео.

Секреты столярного дела.

У этого мастера есть отличная идея массажера.

izobreteniya.net

Самодельные приспособления для станка УБДН-6М

После серии статей о том, как я изготавливал свои ульи, периодически получаю на почту письма, да и в комментариях люди пишут, мол, расскажите, как вы сделали, чтобы плита деревообрабатывающего станка регулировалась по высоте. И об устройстве скользящего столика тоже спрашивают. Ну вот, сегодня я решил более подробно показать эти самодельные приспособления для станка УБДН-6М, и попытаюсь рассказать, как они делались.

Станок мне не принадлежит, я попользовался и отдал хозяину, а тут стал такие просьбы получать. Пришлось звонить, договариваться о встрече, чтобы сделать фотографии приспособлений.

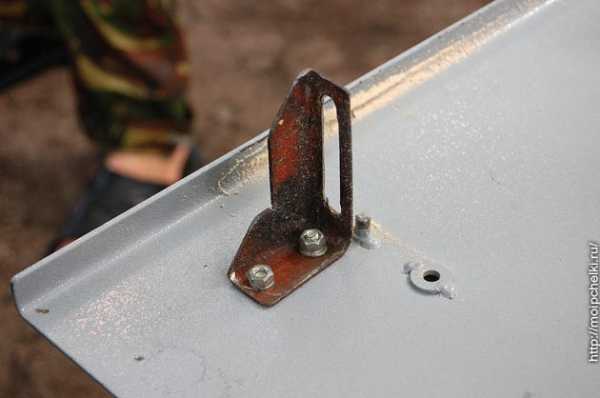

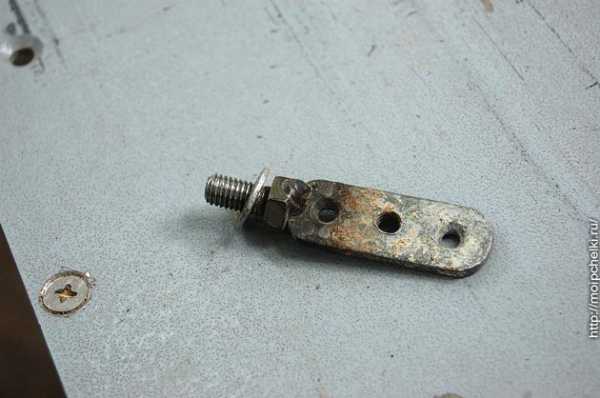

Кронштейны для регулирования высоты стола делал хозяин станка – Игорь. Изготовлены они из кусков металлического уголка. Немного болгаркой поработали, немного электросваркой – готово. Четыре кронштейна по углам плиты.

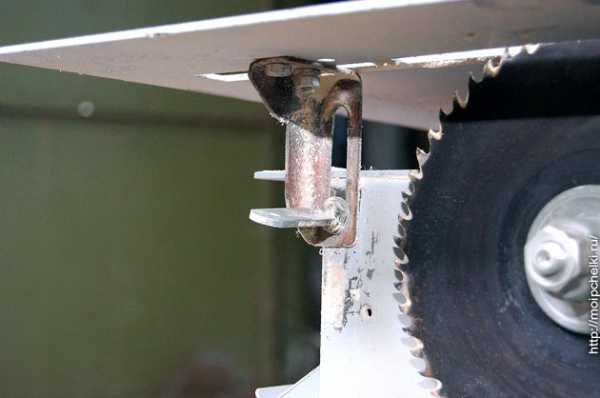

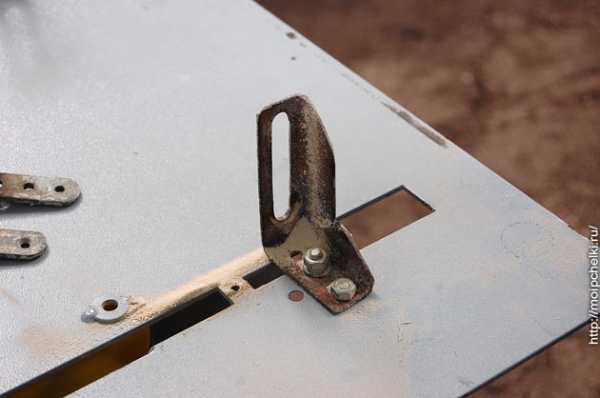

Два из них, что закреплены с правой стороны выглядят вот так.

Каждый прикручен одним болтом – просто здесь стол выступает за габариты корпуса станка всего на пару сантиметров, и места для крепления почти нет. Кронштейны со стороны пилы выглядят так.

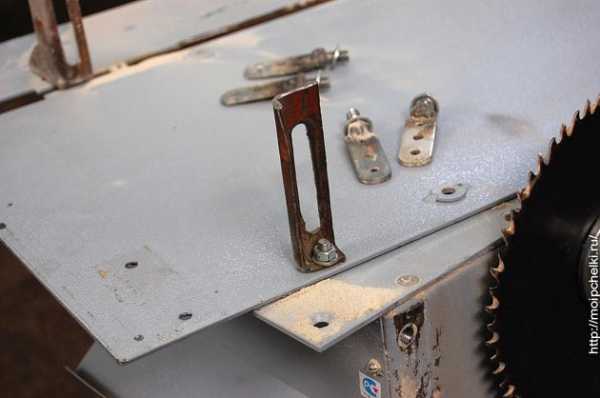

Здесь места для крепления достаточно – прикручены двумя болтами. В кронштейнах выполнены пропилы, с помощью которых и регулируется высота стола. Через кронштейны плита крепится к корпусу болтами-барашками (приварили к болтам пластины, что были под рукой).

Отверстия с резьбой под болты были в корпусе изначально, предусмотрены конструкцией станка.

Вот стол в рабочем положении, максимально поднят.

Нужно поставить ниже – ослабляются болты, плита опускается до нужной высоты, болты зажимаются. С помощью этой нехитрой конструкции я делал выборку разного рода четвертей. Да, и еще паз под шпунт выбирал, когда изготавливал корпуса. Почему завод не предусмотрел такой необходимой функции, как регулировка стола – не знаю.

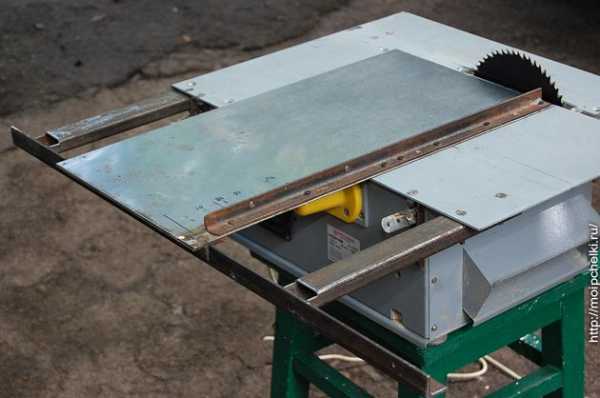

Дальше – скользящий столик. Делал я, идею увидел в интернете, на YouTube. Приспособление позволяет:

  • быстро нарезать заготовки одинаковой длины, не отмеряя при этом каждую из них линейкой;
  • делать аккуратные торцевые срезы строго под прямым углом без использования угольника.

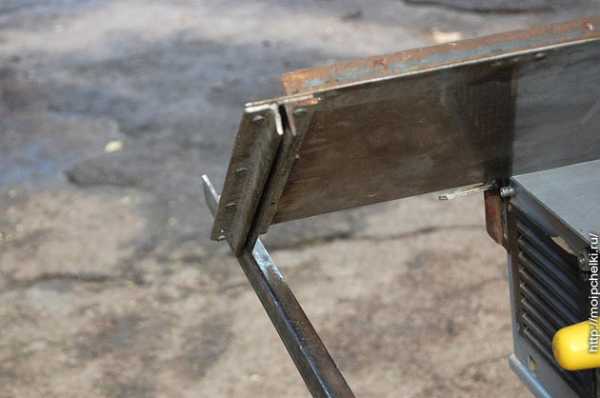

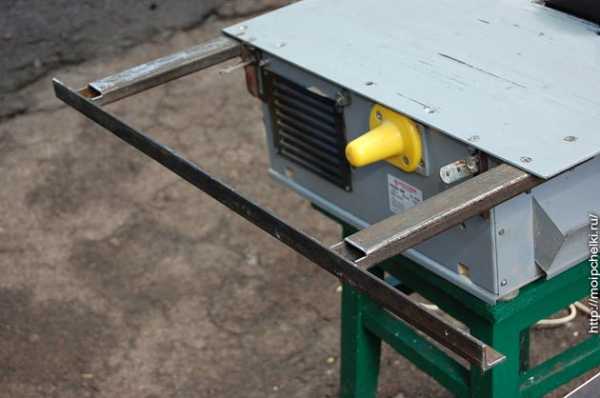

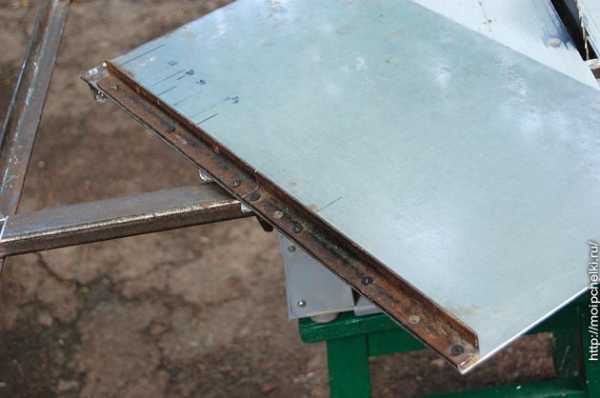

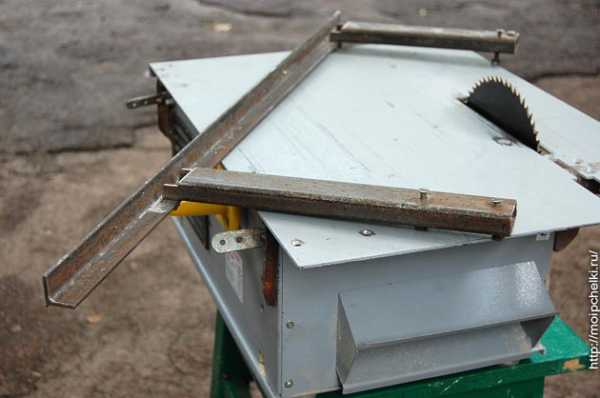

Поддерживающий кронштейн с направляющим уголком я изготовил из двух кусков профильной трубы прямоугольного сечения.

В крышке стола просверлил отверстия, прикрутил кронштейн.

Плита при этом свободно снимается вместе с кронштейном. Сам скользящий столик – лист металла 2 мм.

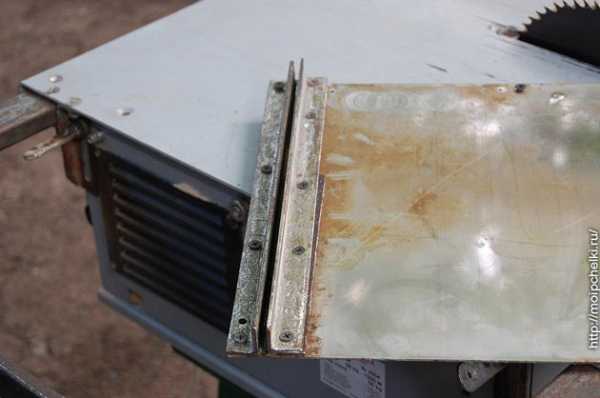

С тыльной стороны на самом краю я саморезами по металлу (не было возможности приварить) прикрутил два уголка 25х25 мм. Между полочками уголков образуется паз.

С лицевой стороны прикрутил еще один, упорный уголок, к которому будет прижиматься деревянная обрабатываемая заготовка.

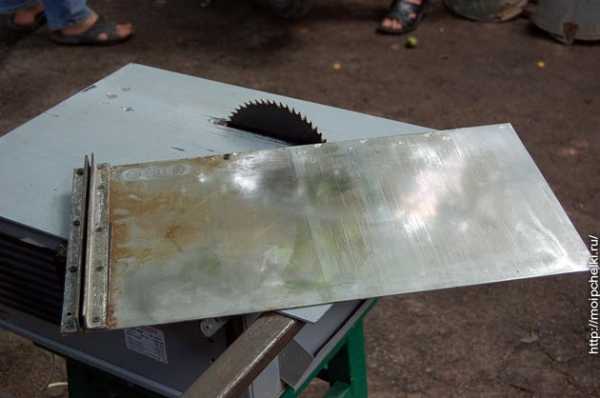

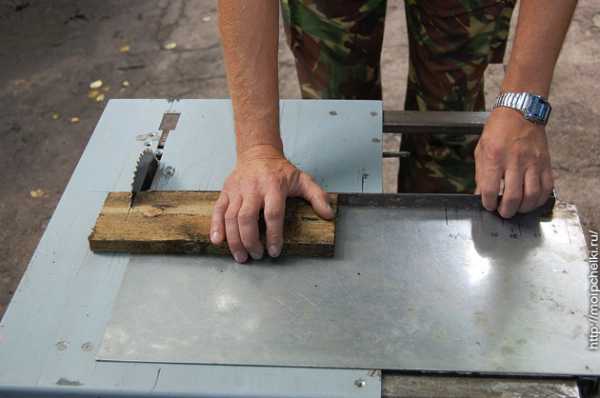

Скользящий столик просто кладется на основную плиту станка и поддерживающий кронштейн, при этом вертикальная полочка направляющего уголка входит в паз.

Если все работы выполнять достаточно аккуратно и точно, столик скользит по направляющему уголку легко и без бокового люфта. Направляющий уголок должен быть расположен параллельно плоскости пилы, а упорный уголок на самом столике – перпендикулярно плоскости пилы.

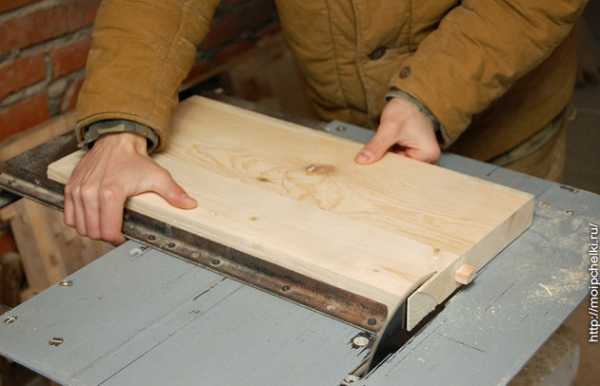

Теперь, чтобы сделать торцевой срез под прямым углом к ребру заготовки, достаточно положить ее на столик, прижать к упорному уголку и плавно двигать на пилу.

Срезы получаются вот такими.

Гладкими и прямоугольными. Это имеет большое значение при сборке – плоскости корпусов ульев, крышек и т.д. получаются без перекосов, плотно прилегают друг к другу.

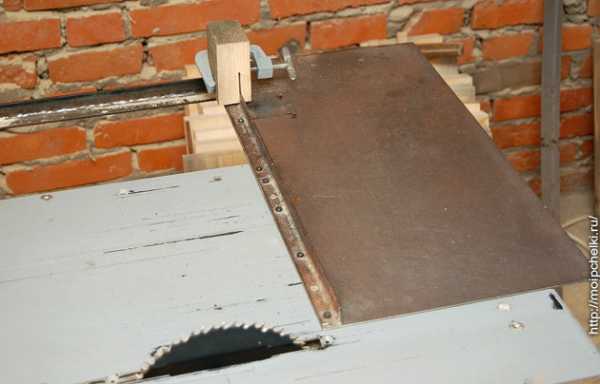

А если мне нужно нарезать кучу одинаковых заготовок для ульевых рамок или стенок корпуса улья, я сначала торцую под прямым углом один край заготовки.

Затем всего раз отмеряю нужный размер от пилы, ставлю с помощью струбцины упор.

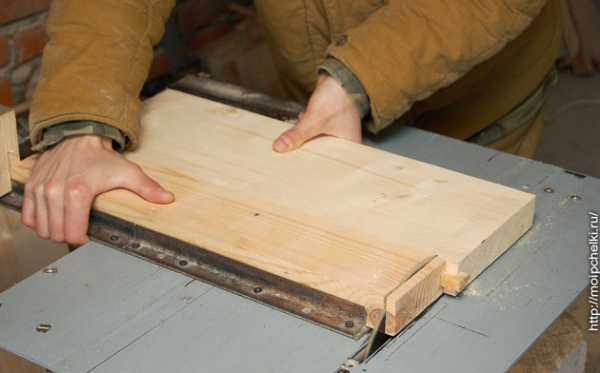

Уперев в него обработанный край заготовки, обрезаю второй край. Быстро, удобно, точно.

Все эти самодельные приспособления для станка УБДН-6М были изготовлены на незначительные средства за пару дней, а времени и сил уже сэкономили в десять раз больше. Размеров не указываю, просто хочу донести идею.

Может что упустил – задавайте вопросы.

Чтобы получать новые статьи блога на свой e-mail, оформите подписку.

На главную страницу

Буду благодарен, если поделитесь статьей в социальных сетях:

moipchelki.ru

Стол подставка для деревообрабатывающего станка. Деревообрабатывающий станок своими руками: подробное описание изготовления

Работа по дереву требует особого мастерства и куда больше времени и усилий, чем тратится при производстве фабричной продукции. Но и результат стоит куда дороже, ценится выше и выглядит в разы лучше, чем конвейерные заводские деревянные изделия. Для успешной работы главное – выбрать подходящий многофункциональный бытовой деревообрабатывающий станок: от его качества и соответствия вашим задачам и будет зависеть конечный результат.

Стоит ли покупать универсальный деревообрабатывающий станок для дома: основные преимущества

Станок раз и навсегда меняет подход к работе с деревом. Такие устройства позволяют создавать уникальные деревянные предметы, не затрачивая множества усилий и времени. Деревообрабатывающие станки могут быть полезны не только на производстве – большом или маленьком, но и в домашней мастерской.

Среди преимуществ деревообрабатывающих станков можно выделить следующие:

  • низкая утомляемость мастера при работе и, как следствие, большая скорость процесса и высокая продуктивность. Ведь при ручном труде усилий уходит куда больше, от усталости теряется концентрация внимания и работа идет медленнее;
  • повышение производительности. За то же время на станке вы сделаете в семь раз больше, чем вручную, даже при условии использования электрического инструмента;

  • высокое качество изделий. Даже если у вас нет большого опыта в деревообработке, благодаря станку вы сразу добьетесь высокой точности работы. В случае обработки вручную вы двигаете инструментом по детали. На настольном деревообрабатывающем станке для дома двигается сама деталь. Это дает вам возможность лучше контролировать процесс, а также тщательно просматривать область разреза;
  • высокая степень безопасности работы;
  • в случае перегрева автоматически срабатывает защитное отключение оборудования, что значительно продлевает длительность службы станка;
  • простота наладки и эксплуатации;
  • комфортная работа благодаря низкому уровню шума;
  • возможность подобрать подходящую модель по доступной цене, например, можно найти и купить деревообрабатывающий станок бу на авито.

Для того чтобы купить универсальный деревообрабатывающий станок и извлечь из покупки максимум пользы, необходимо сразу выбрать оптимально соответствующее вашим целям устройство.

Многие задумываются о том, чтобы смастерить подобный инструмент и ищут в сети тематические видео: деревообрабатывающий станок своими руками изготовить новичку самостоятельно довольно сложно. Тем не менее ниже вы можете ознакомиться с интересным материалом о самодельном деревообрабатывающем станке своими руками: видео-ролик сможет стать примером для сборки собственного устройства. Другие видео на эту тему в большом количестве можно найти в сети.

Полезный совет! Стоит учесть, что для изготовления качественного устройства необходим опыт, специальное оборудование и понимание множества нюансов. Если вы сомневаетесь в своих возможностях, стоит обратиться к готовым моделям от производителей.

Какой купить многофункциональный деревообрабатывающий станок: классификация устройств

Деревообрабатывающие станки делят в зависимости от приоритетных функций. Некоторые устройства узконаправленные, другие же совмещают в себе возможность выполнения нескольких задач. Приведенная ниже таблица поможет сориентироваться в различных видах станков.

Таблица видов станков. Выбор станка по назначению:

Функция Возможности Вид станка
Пиление
  • обрезка деталей;
  • раскрой деталей;
  • криволинейное распиливание заготовок;
  • поперечное распиливание заготовок;
  • продольное распиливание заготовок
  • лобзиковый;
  • циркулярный;
  • форматно-раскроечный;
  • торцовочный
Прессовка
  • изготовление МДФ;
  • изготовление ДСП;
  • изготовление фанеры
  • ручные и другие прессы
Строгание
  • обработка детали по профилю;
  • обработка детали по плоскости;
  • получение ровной поверхности доски, бруска, щита
  • рейсмусовый;
  • фуговальный;
  • строгальный
Сверление
  • производство отверстий в поверхности
  • радиальный;
  • сверлильно-присадочный;
  • вертикальный
Фрезерование
  • обработка рам, щитов по контуру;
  • профилирование деталей;
  • художественное оформление деревянных деталей
  • фрезерный;
  • копировально-фрезерный;
  • четырехсторонний деревообрабатывающий
Заточка
  • обработка цилиндрических изделий
Шлифовка
  • снятие провесов;
  • калибровка деталей;
  • придание поверхности необходимой шероховатости;
  • сглаживание острых краев;
  • ликвидация волн и заусенцев
  • шлифовальный станок

При этом можно выбрать многофункциональный станок, который совместит «умения» из разных категорий.

Классификация станков по степени универсальности

Выделяют несколько типов оборудования в зависимости от широты сферы их применения.

На производстве часто актуальна методичная обработка одинаковых деталей, которые отличает только размер. Для такого рода работы подходят специальные станки. Они заточены под выполнение конкретной операции. Например, при изготовлении корпусной мебели и дверей требуется распиливание щитов и плит. Делают это на форматно-раскроечном станке, который является специализированным. Для того чтобы выравнивать профили, края щитов, рамы в мебельных и столярных цехах применяют кромкошлифовальные станки.

Для дома универсальный деревообрабатывающий станок, цена которого будет значительно ниже, чем специализированного, подойдет в том случае, если вы зарабатываете деревообработкой. Такой инструмент подходит для выполнения разных задач. Однако, он может оказаться слишком серьезным вариантом для маленькой домашней мастерской.

Особенности универсального станка:

  • плюсом является способность заменить несколько специальных. Например, рейсмусно-фуговальный станок совмещает в себе функции устройств для фугования и рейсмусования, при этом занимая куда меньше места и стоя значительно дешевле;
  • минус универсального станка – меньшая точность и эффективность работы в сравнении со специальными.

Полезный совет! Универсальный станок – хорошее решение, если в мастерской или цехе мало места, а для решения поставленных задач требуются функции станков различных видов. Он подойдет для серийного и мелкосерийного производства.

Если купить комбинированный станок по дереву бытового назначения, это станет экономичным выходом для домашней мастерской. На нем можно реализовывать различные задачи: сверлить, строгать, распиливать. При этом цена бытового деревообрабатывающего станка самая выгодная среди всех разновидностей такого оборудования.

Цены деревообрабатывающих станков для дома в зависимости от типа и мощности оборудования

Еще один важный фактор, котор

criptopia.ru

самодельные деревообрабатывающие станки, приспособления и оснастка

Владельцы частных домов и любители помастерить мечтают создать столярную домашнюю мастерскую. Они покупают интересные электроинструменты и пытаются сделать приспособления для столярных работ своими руками. Для этих целей они используют электродрель, циркулярную пилу, электролобзик.

Специалисты советуют новичкам не покупать дешёвые инструменты. Ориентироваться нужно на средние ценовые варианты. Кроме инструментов, необходимо предусмотреть полки и шкафчики для хранения материалов и разных мелочей.

Столярное оборудование

«Продвинутые» мастера имеют хорошие верстаки с тисками, редкие станки и инструменты, которые весьма необходимы для изготовления мебели:

  1. Рейсмус — это электрический рубанок, закреплённый стационарно. Он позволяет строгать доски по заданной толщине. Покупная необработанная доска при помощи рейсмуса превращается в добротный материал с красивой структурой.
  2. Довольно редкий агрегат — ленточнопильный станок аналог лобзика, вещь крайне удобная и нужная. Станок позволяет выполнять криволинейные резы, выпиливать необычные формы, открывает большие возможности для творчества.
  3. Торцовочная пила — очень важный инструмент, нужна она, когда надо напилить большое количество одинаковых заготовок. С её помощью это делается элементарно и точно.
  4. Шлифовальная машинка — очень удобная вещь. Если её прикрепить струбциной к верстаку, получается хороший шлифовальный станок.
  5. Фрезер — один из основных механизмов мастерской. Если много повторяющихся операций, то им делать это не очень удобно и долго. Чтобы расширить возможности, можно закрепить его на верстак, и получится импровизированный фрезерный станок.

Вездесущая болгарка

Электроинструмент под названием болгарка имеется у каждого мужчины. На самом деле это шлифовальная машина, при помощи которой выполняют абразивную резку металла, камня, керамической плитки и других материалов. Для этого устанавливают специальный абразивный диск толщиной от 0,7 до 2,5 миллиметра. Диаметр отрезного диска от 115 до 180 миллиметров, всё зависит от твёрдости обрабатываемого материала.

Особенность этой машины — высокие обороты электродвигателя, например, Вихрь УШМ-125 имеет 11 тысяч оборотов в минуту. Именно этот показатель и небольшой вес, всего 2,5 килограмма, будоражит умы домашних умельцев приспосабливать её к выполнению несвойственных ей видов металлорежущих работ.

Самоделки из болгарки имеются в каждом гараже и домашней мастерской, причем, каждый мастер делает устройство для своих нужд.

Отрезной станок

Предлагается вариант самоделки для мастерской — отрезной станок, пригодный для резки уголка, труб, квадратного профиля, арматуры. Конструкция устройства простая:

  • рабочий стол;
  • скобы с возвратной пружиной;
  • платформа для крепления болгарки;
  • упор.

Стол изготавливается из металла. Для этого при помощи электросварки изготавливается рамка из уголка 40х40 миллиметров, на которую приваривают стальной лист толщиной 3 миллиметра. Размер стола 500 х 400 миллиметров.

К столу крепятся стойки в виде ушек с осью для подвижного крепления платформы болгарки. Сама платформа имеет такие же ушки и основание для крепления болгарки. К платформе приварены ручка длиной 400 миллиметров и возвратная пружина. На столе установлен прижим в виде уголка, приваренного параллельно линии реза.

Работает механизм следующим образом. Материал в виде трубы укладывается на стол, прижимается к упору, болгарка при помощи ручки опускается и режет материал, возвратная пружина возвращает её в первоначальное положение.

Устройство для резки труб

Если резка уголка, кругляка и труб выполняется редко, нет смысла делать сложные самоделки станки и приспособления, можно изготовить простое устройство, способное упростить работу при резке материала.

Для этого нужно изготовить из отходов столешницу размером 400 х 300 миллиметров, к ней прикрепить на шарнире стальную полосу, на которой закреплена болгарка. Для возвратного движения применить эластичный жгут, закреплённый к столешнице и ручке болгарки. В столешнице прорезать щель для выхода абразивного круга и установить упор.

Пневматический и электрический инструмент

В Канаде есть поселение староверов, которые живут по своим законам: не пользуются электричеством, не ездят на велосипедах и автомобилях. Но это не мешает им иметь столярную мастерскую и вместо электричества использовать сжатый воздух. Для этого все помещения оборудованы воздуховодами от огромного компрессора, на каждом верстаке есть точка подключения пневмоинструментов. Применяя различные столярные приспособления, канадские умельцы вполне справляются с изготовлением мебели без электроэнергии.

В мастерской огромные окна, так как электрическое освещение не применяется. Все станки работают от сжатого воздуха. Внешняя конструкция станков не меняется, только вместо электрического двигателя установлен пневматический мотор. Рабочая станция обеспечивает работу пневматических шуруповёртов, дрелей, фрезеров.

Распиловочный станок

Высокие обороты болгарки позволяют использовать её с пильным диском для обработки древесины. Без определённой защиты это очень опасно. Мастера придумали очень полезное и оригинальное устройство самоделки для столярки своими руками, позволяющее безопасно использовать болгарку в качестве распиловочного станка.

Для этого изготавливается специальная защита, подобная стандартному кожуху, которым комплектуется инструмент. Она имеет салазки, две ручки и поворотное устройство. Салазки выглядят в виде пластины размером 200 х 120 миллиметров, с прорезью для выхода пильного диска.

Пластина одной стороной крепится к кожуху на шарнире, другой к стальной полосе с прорезью шириной 9 миллиметров для скольжения по шпильке М8х1,5, которая имеется на кожухе для фиксации гайкой с барашком.

К кожуху приварены две ручки для удерживания распиловочной машинки при работе. Резать и распиливать небольшой толщины пиломатериал очень удобно, а высокие обороты машинки на столярном станке позволяют легко резать материал толщиной до 30 миллиметров.

Вертикально-сверлильная модель

Станину можно изготовить из кусков уголка 50х50 миллиметров и стального листа толщиной 5 миллиметров. Для этого по краям листа на всю длину приварить два уголка, они будут выполнять функцию ножек. Размер стола 350 х 200 миллиметров. Сверху приварить кронштейн с квадратной трубы высотой 80 миллиметров для крепления стойки.

Стойка или направляющая для дрели изготовлена из квадратной трубы толщиной три миллиметра. В верхнее отверстие вварен отрезок водопроводной трубы длиной восемь миллиметров. В неё вставляется механизм натяжения троса. Высота стойки 700 миллиметров. Стойка вставляется в кронштейн и обжимается четырьмя болтами — по два на двух гранях квадратной трубы.

Каретка — это подвижный узел, на котором крепится дрель. Она сделана из уголков 50х50, сваренных между собой, высота 170 миллиметров, проушины изготовлены из полосы толщиной три миллиметра. В проушины вставляется ось, на которую наматывается трос.

Продолжением оси является ручка, приводящая в движение каретку.

Привод каретки состоит из оси, на которую намотан трос и рукоятка. Один конец троса закрепляется на нижнем кронштейне. Верхний конец троса закрепляется в трубе на верхнем торце стойки. До каретки крепится специальный кронштейн с посадочным местом под электродрель. Сама дрель затягивается специальным зажимом, сделанным из полосы толщиной 2 и шириной 40 миллиметров.

Самодельное токарное приспособление

Самодельных конструкций токарных станков по дереву очень много. Их объединяет наличие четырех основных узлов:

  • привод;
  • станина;
  • задняя бабка;
  • подручник.

Различие только в выборе привода. У кого что найдётся из электромеханических устройств, то и устанавливают на изделие:

  • электродрель;
  • болгарка;
  • фрезер;
  • электродвигатель от стиральной машины.

Можно усовершенствовать уже сделанную металлорежущую конструкцию, добавив ей дополнительных функций. Например, можно разместить горизонтально на верстаке или столе сверлильный станок. Приводом служит электрическая дрель. Задней бабкой будет рабочий стол, в котором просверлено отверстие по оси сверла в патроне и нарезана резьба для завинчивания неподвижного центра.

Дополнительно установить подручник, закрепив его на подвижном кронштейне стойки. Заготовка крепится одним концом в трезубце, зажатом в сверлильном патроне, вторым концом в неподвижном центре. Для небольшого количества несложных деталей — вполне хороший самодельный деревообрабатывающий станок с приспособлением и оснасткой для изготовления фигурных деталей, получаемых путём точения.

Перечень инструментов и механизмов для мастерской или гаража ограничивается только площадью помещения и материальными возможностями владельца. Несмотря на то, что многие изделия изготавливаются из отходов, затраты на покупные детали и инструмент, необходимый для сборки, весьма ощутимые.

Иногда дешевле получить услугу в специализированной мастерской, чем выполнить эту работу самому.

chebo.pro

Стол для фрезера своими руками 1000 фото, чертежи, пошаговые инструкции

стол для ручного фрезера своими руками

Можно много говорить о достоинствах и необходимости для каждого мастера такого инструмента как фрезер, но это итак понятно. Просто оглянитесь – дверцы шкафчиков, коробы дверей, деревянные плинтусы, рамы для окон и еще множество вещей были изготовлены с помощью этого инструмента. Лучше рассмотрим, для чего нужен фрезерный стол.



Для мастера это не вопрос, если приходится работать ручным фрезером, без вспомогательных приспособлений обойтись очень тяжело. Чтобы купить хороший стол для фрезера, нужно порядка 150 долларов, можно и дешевле, но мы говорим про хороший стол. Поэтому практичней сделать стол для фрезера своими руками, тем более это не так и сложно, зато вы будете иметь конструкцию, размер и опции, которые подходят именно вам.

В статье вы сможете узнать, как сделать своими руками:

  1. Стационарный стол для фрезера
  2. Стол для фрезера портативный
  3. Стол для ручного фрезера и лобзика
  4. Самодельный стол для фрезера и циркулярки
  5. Горизонтальный стол верстак для фрезера
  6. Фрезер из дрели
  7. Лифт для фрезера
  8. А также монтаж пластины и упора в стол для фрезера


Стационарный стол для фрезера

Как сделать стол для фрезера

Фрезерование - это процесс обработки различных поверхностей путем подачи заготовки на вращающийся резец, содержащий несколько режущих кромок. Работать ручным фрезером на специальном столе удобнее и эффективнее. Поэтому обладатели инструмента рано или поздно задумываются о покупке стола или изготовлении его своими руками. На пошаговых фото показано, как сделать стол для фрезера, стационарный вариант. Для изготовления вам понадобятся циркулярная пила, дрель и шлифмашинка. Если на фото что-то не понятно, подробности можете узнать на сайте, ссылка на который находится под галереей.

Источник фото www.scottmoore.net/projects/router/

Фрезерный стол для ручного фрезера

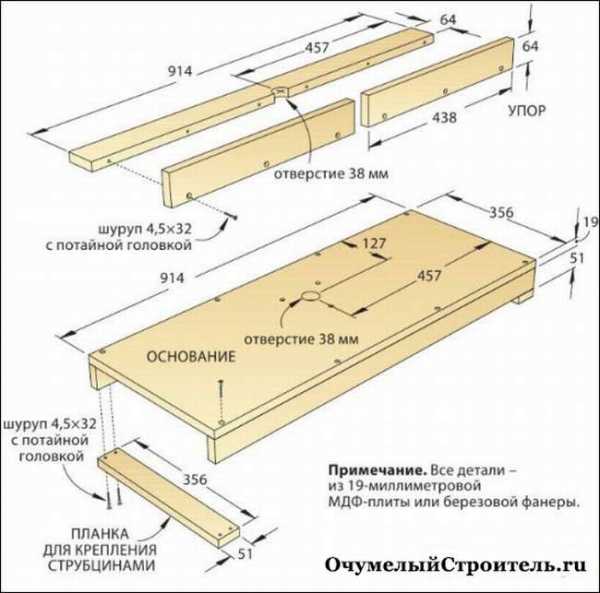

Суть конструкции фрезерного стола для ручного фрезера не только надежность, важно, чтобы вам удобно было им пользоваться. Тогда увеличится точность обработки деталей, и работать будет легче. В данном случае представлен очень простой вариант, рабочая поверхность представляет отдельную плиту, размещенную на двух тумбах.

Такой стол можно сделать буквально за несколько часов и без особых материальных затрат. Начните с подбора материала и изготовления столешницы. Ниже представлены схемы раскроя и определения расположения отверстия для рабочей поверхности.

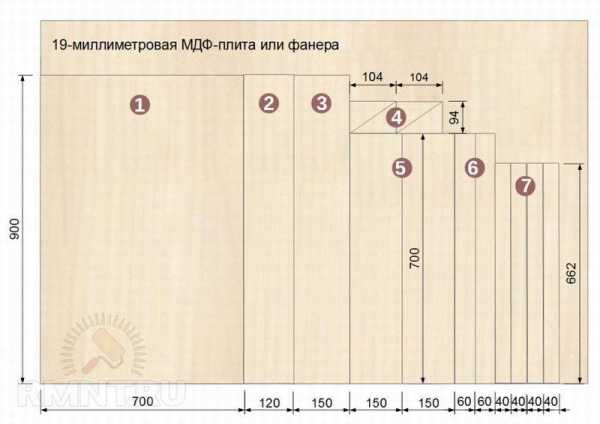

На пошаговых фото представлены чертежи отдельных деталей, а так же подписано, что куда крепить и где сверлить. Если у вас это не первый опыт в столярных работах, то легко разберетесь.

Источник фото www.rmnt.ru/story/instrument/1087479.htm

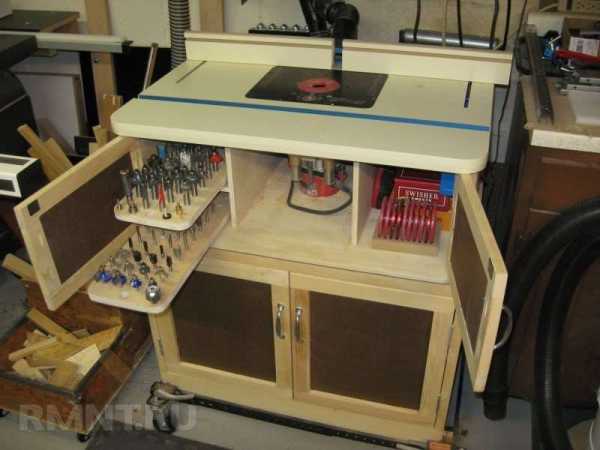

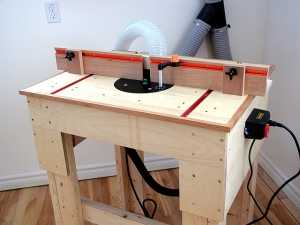

Самодельный фрезерный стол

Фрезер, замечательный инструмент, открывающий перед мастером широкие возможности и незаменимый помощник для обработки древесины и не только. Только проблема в том, что ручным фрезером не всегда удобно пользоваться, особенно если во время работы приходится придерживать обрабатываемую деталь.

Поэтому самодельный стол под фрезер будет надежным дополнением к инструменту. Надо только не торопиться, точно размечать и вырезать заготовки, продумывая каждый шаг. Следуйте пошаговым фотографиям, и такой стол вы сможете изготовить за один день.

Источник фото www.crestonwood.com/router.php

Стол для ручного фрезера своими руками

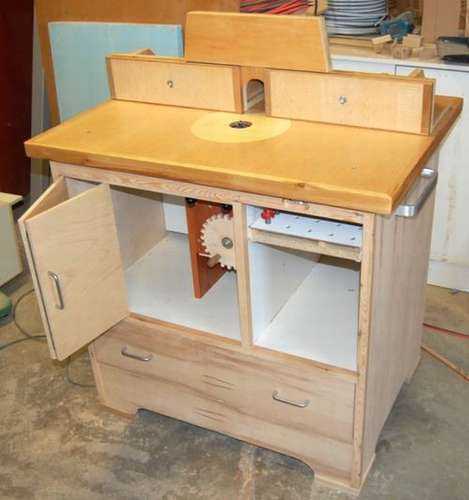

В этой конструкции стола для ручного фрезера используется встроенный лифт для фрезера, в правом углу расположены зубчатая передача и резьбовой стержень, чтобы поднимать ручной фрезер вверх и вниз. Здесь также используется шпилька для вертикального движения, но передаточное отношение 24:12, вместо 20:12, как в шахте. Это означает, что два винта поворачивается на кривошипе, поднимая узел на 3 мм по часовой стрелке поворотом рукоятки.



Поскольку передача и шпилька будут точно по центру, трудно поставить фиксатор в центре, поэтому сделаны две фиксирующих ручки с обеих сторон. Две черные пластиковые ручки фиксируют фрезер на месте. Малые шестерни сделаны из оргалита, но здесь есть и минус, плата получилась слишком тонкой, чтобы использовать Т-гайку. Фрезер зажат между двумя блоками из дерева, а не хомутами, как делается в большинстве случаев. Шланг для удаления стружки подсоединен к отверстию в шкафу, когда передняя дверь шкафа плотно закрыта, воздух всасывается через это отверстие, эффективно высасывая всю пыль и стружку.

Источник фото woodgears.ca/reader/router_table.html

Здесь показано, как сделать лифт, подъемный механизм для фрезера. Устройство компактное и полностью автономное, только необходимо правильно закрепить к опорной структуре стола. Нижняя шестерня сделана из 6 мм оргалита. Для прочности погрузите ее на ночь в уретан в и как просохнет в течение дня, будет иметь консистенцию прочного пластика. Всего 2 шестерни, одна на передней панели имеет рукоятку и приводит в действие другую на дне. Нижняя шестерня поворачивает резьбовой шток, который поднимает и опускает фрезер. Здесь используется соотношение 1: 2, так что для каждого полного поворота передней шестерни, фрезер будет повышаться или понижаться на 3 мм. Два ручных винта блокируют механизм после того, как регулировка завершена.

Источник фото www.ibuildit.ca/router-table-1.html

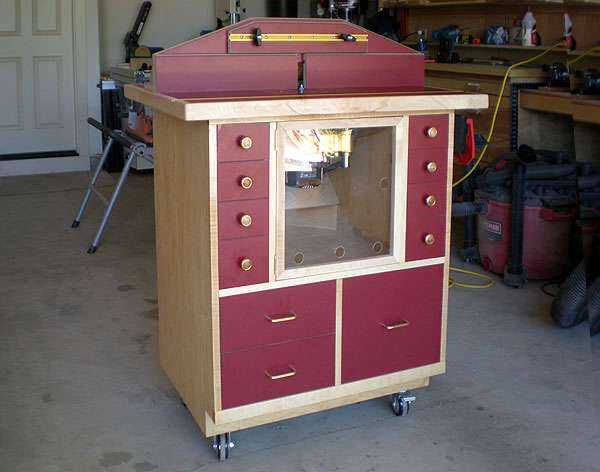

Мобильный стол для фрезера



Вот такой симпатичный мобильный стол для фрезера предлагает изготовить автор одного популярного англоязычного сайта. Первая галерея показывает все ракурсы и возможности, на самом деле очень удобная конструкция, видно, что автор немалое внимание уделил именно дизайну стола. Все продумано, включая выдвижные ящики, колесики, выключатели и размещение проводки.

Дальше показан порядок сборки стола в схемах. Замечание автора, салазки нужно закрепить заранее, потому что у вас будет слишком маленькое пространство, чтобы сверлить и крепить после того, как все будет готово. Также чтобы разделить роутер с ящиками, прикрепите квадратный дюбель к шкафу, а затем прикрепите тонкую фанеру к квадратному штырю.

Источник фото www.ana-white.com/2012/07/plans/patrick039s-router-table

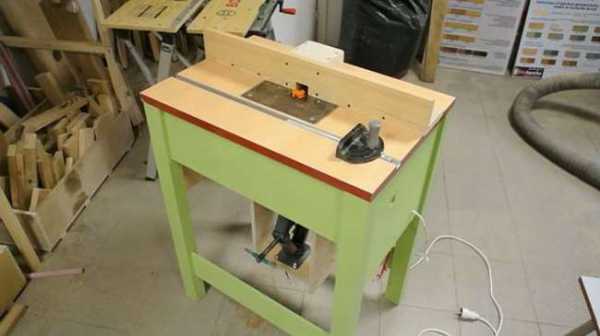

Фрезерный стол для ручного фрезера своими руками

Чтобы с помощью ручного фрезера изготовить деревянные изделия, которые по качеству не будут уступать аналогичным продуктам, сделанным на специальных станках, необходим фрезерный стол для ручного фрезера.

Конструкции бывают разными по сложности, но это зависит от того, какие задачи вы перед собой ставите. Данный вариант довольно прост в изготовлении. Слева представлен чертеж, на основании которого вы самостоятельно можете подобрать материалы и инструменты, а так же рассчитать предполагаемые затраты.
Для этой модели использовалась фанера и обрезки ДСП, так же вам понадобятся деревянные бруски, стальная пластина толщиной 6 мм, металлический профиль и алюминиевые направляющие.

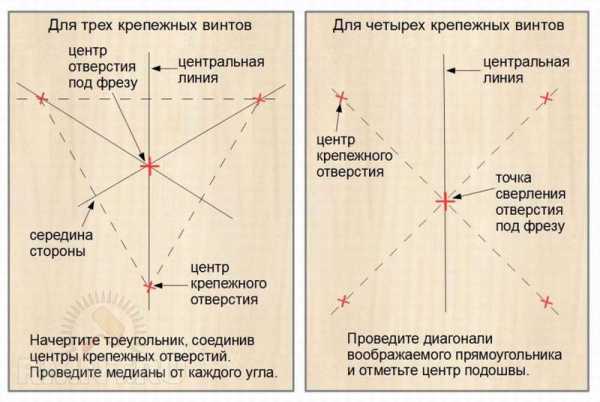

Далее порядок сборки смотрите на пошаговых фото. На что нужно обратить внимание:

  • в качестве каретки-упора можно использовать направляющую от старой пилы.
  • при установке стальной пластины, необходимо проследить, чтобы края не выступали над рабочей поверхностью;
  • фрезер необходимо крепить не к столу, а к пластине;
  • вместо ручек, которые необходимо снять, прикрутите алюминиевые направляющие.

Источник фото o-builder.ru/frezernyj-stol-dlya-ruchnogo-frezera-svoimi-rukami/

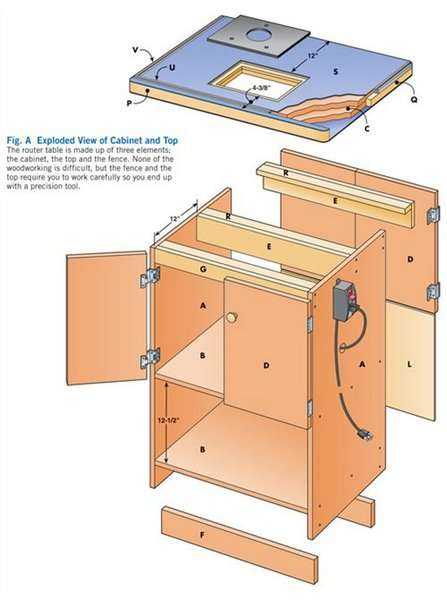

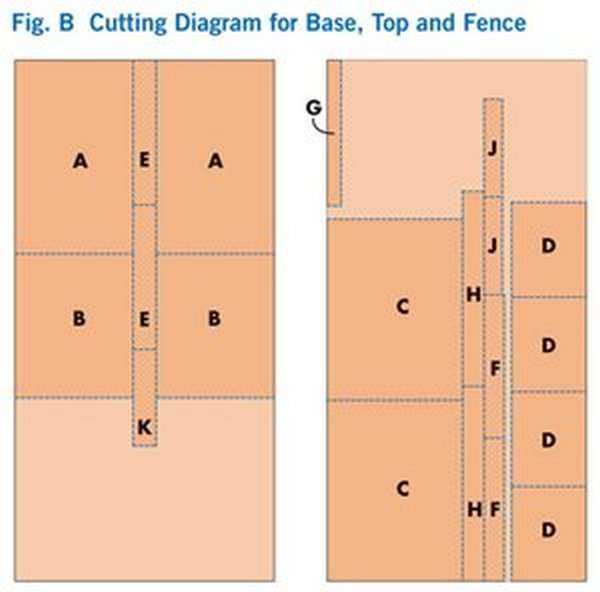

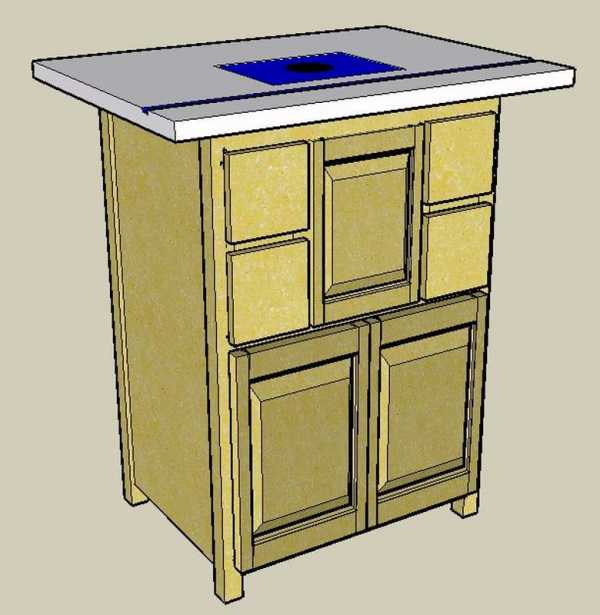

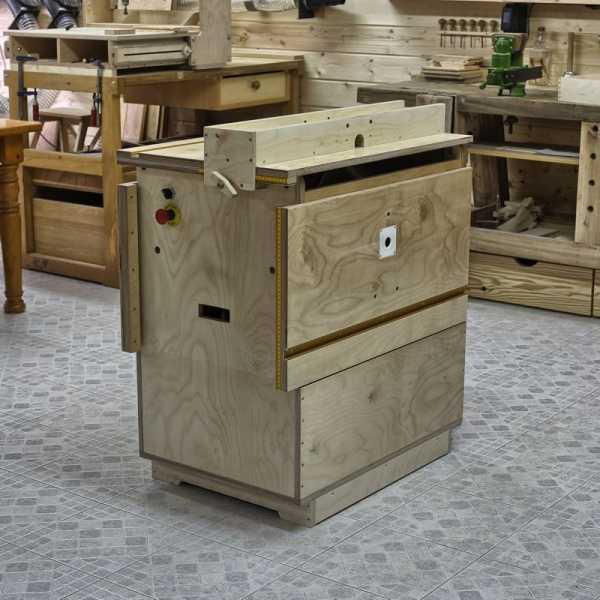

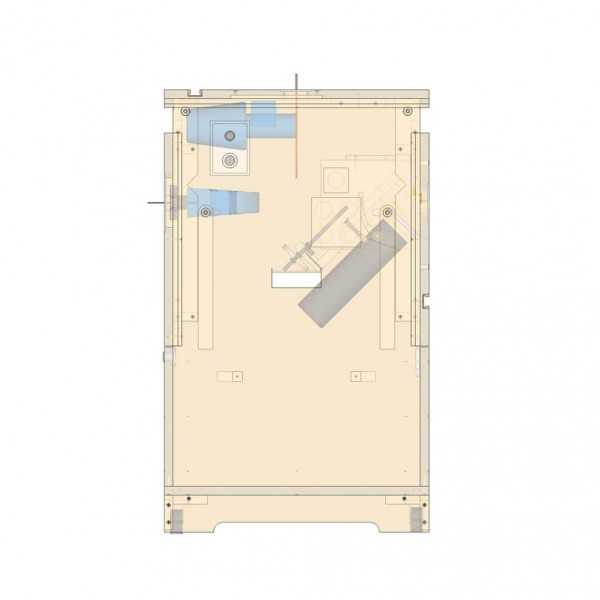

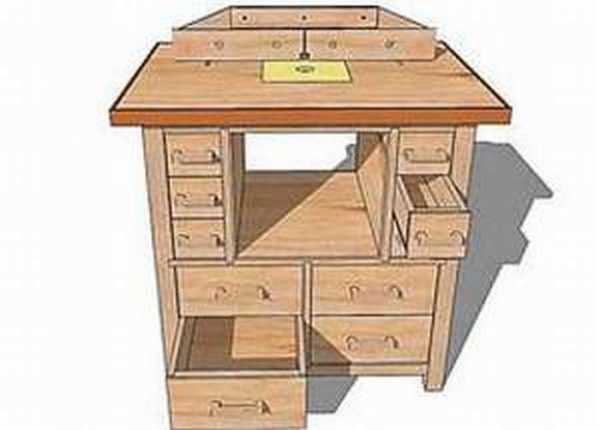

Стол верстак для фрезера

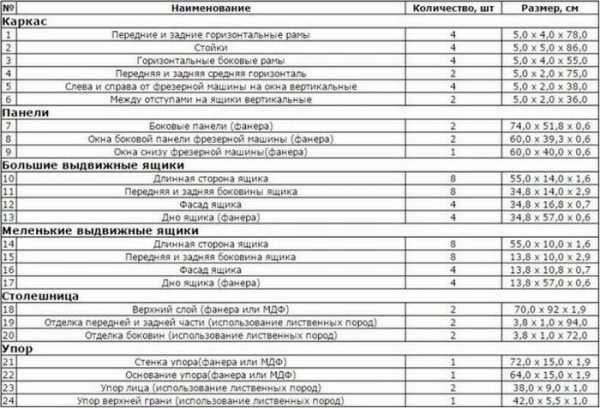

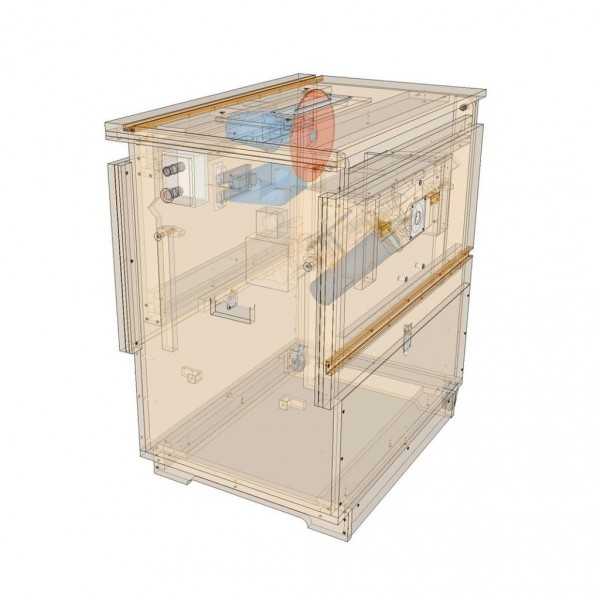

Этот стол верстак для фрезера включает в себя все лучшие функции аналогичных промышленных моделей, который можно изготовить с минимальными затратами. Вы сэкономите достаточно, чтобы купить себе новый фрезер! В основе любой системы фрезерных столов лежит хорошо продуманный упор. В этом варианте есть все нужные функции, упор легко устанавливается без инструментов и его легко регулировать. Простые встраиваемые подборы можно отрегулировать для фрезы любого размера или использовать для создания отверстий с нулевым зазором. Простые настройки ограждения становятся возможными благодаря использованию специальных профилей. Для тонкой настройки оставьте один фиксатор плотным, чтобы создать опорную точку для упора. Также предусмотрен пылесборник и Т-образная направляющая для крепления фурнитуры. Большой, простой в сборке корпус, изготовленный из поглощающего вибрацию МДФ, идет вместе с стыковыми швами и винтами. Он достаточно вместительный, имеет дверцы на передней и задней панели, которые уменьшают шум и предоставляют вам доступ к фрезеру с любой стороны стола. Внешний выключатель питания упрощает и повышает безопасность эксплуатации фрезера. Это очень удобно, потому что не надо возиться под столом, чтобы включить фрезер и безопаснее в аварийной ситуации.





















Начинайте сборку снизу вверх, начиная со шкафа, который служит прочным фундаментом для рабочих частей верстака. Порядок работы с подсказками можете видеть на пошаговых фото, правда надписи на английском, но там все просто, cut – разрез, offset – смещение, length – длинна, slip stick – скользящая штанга, в общем, разобраться можно.

Источник фото www.popularwoodworking.com/projects/american-woodworker-router-table

Верстак для фрезера на основе письменного стола



С помощью ручного фрезера даже в домашней мастерской можно изготавливать изделия, доступные ранее только профессиональным мебельным мастерским. Стол верстак для фрезера еще больше увеличивает возможности, позволяя изготавливать сложные соединения, делать канавки, прорезать пазы, обрабатывать кромки и т.д. Сегодня на рынке представлен большой ассортимент деревообрабатывающего оборудования, хотя самостоятельно сделать простой фрезерный стол не проблема. Например, если у вас есть старый, но достаточно прочный письменный стол, его легко можно переделать в верстак для фрезера. Ниже представлена таблица, со списком деталей и материалов.

В галерее можно посмотреть фото чертежей и схемы сборки

Источник фото o-builder.ru/frezernyj-stol-dlya-ruchnogo-frezera-svoimi-rukami/

Стол под фрезер своими руками

Здесь показан простой вариант, как сделать стол под фрезер своими руками. Сам столик, не проблема, вся фишка в столешнице. Основные детали, упор и монтажная пластина для фрезера. Также необходима выемка для лифта, крепить сам лифт лучше на поверхности из пластика или дерева. На столешнице крепятся профили для направляющих и принадлежностей. Вкладышей с отверстиями под фрезу нужно делать несколько, на все случаи. Устанавливаете пластину, в данном случае она закреплена саморезами, что, конечно, неудобно, лучше крепить винтами. Ползунки можно сделать из того же материала, что и пластина, в этом случае из стеклотекстолита. Вертикальный упор изготовлен из опалубочной фанеры. Устанавливаете коробку для пылесоса. Створки для упора регулируются в зависимости от фрезы, тогда зазор будет минимальным, и стружка будет хорошо вытягиваться пылесосом. С-профиль к упору сажаете на жидкие гвозди. Как то так, если вкратце. Подробней можно посмотреть на сайте, ссылка под галереей.

Источник фото oborud.jofo.me/303983.html

Стол для фрезера своими руками с чертежами

Стол для фрезера Рудольфа Баумеллера, не знаю, кто это, но столик получился красивый, сразу видно, человек неплохо поработал над дизайном. Ниже показаны чертежи с размерами в дюймах (1 дюйм 2,54 см).

Источник фото woodgears.ca/router_table/plans/printer.html

Но Рудольф не только сделал стол для фрезера, он еще и придумал специальный подъемник. Даже со всеми выдвижными ящиками, загруженными инструментами, он легко поднимается и с помощью специальных ручек может вращаться. Жалко, на сайте нет инструкции, как его изготовить, но ведь главное, это идея.

www.novamett.ru

Многофункциональный бытовой деревообрабатывающий станок: обзор видов. Подставка для деревообрабатывающего станка Делаем деревообрабатывающий станок своими руками: о главной части устройства

Современный выбор материалов и фурнитуры для дерева, позволяет домашнему мастеру изготавливать довольно сложные изделия. Часть работы выполняется ручным инструментом на классическом верстаке.

Однако точность обработки и время выполнения задачи, при таком способе оставляют желать лучшего. Иногда, чтобы выполнить сложный элемент необходим бытовой деревообрабатывающий станок.

Приходится обращаться к сторонним исполнителям, тратить время и средства. Выход из положения – многофункциональный деревообрабатывающий станок в личном пользовании.

Жителям тесных квартир не следует пугаться слова «станок». Это вовсе не профессиональная пилорама, для установки которой требуется площадь 100 кв. метров (хотя бывают и такие станки).

Производители бытовых агрегатов ориентируются на любого потребителя, поэтому приспособления могут быть настолько компактными, что легко умещаются на лоджии или у стенки в гараже. При этом функциональность остается на высоком уровне.

Причем подобное оборудование универсально: можно использовать станок как в домашних условиях, так и в небольшой коммерческой мастерской.

Преимущества деревообрабатывающего станка

  1. Высокое качество изделий . Заготовка фиксируется в нужном положении, а разнообразие сменных насадок позволяет с высокой точностью выполнять работу. К тому же, устройство подобных станков подразумевает неподвижность инструмента, перемещается собственно обрабатываемая деталь. Это позволяет лучше контролировать процесс.
  2. Производительность работ на высоком уровне. Во-первых, скорость обработки. Во-вторых, производство однотипных изделий выполняется по шаблону, как на фабричном конвейере.
  3. Малая утомляемость оператора. Нет необходимости тратить силы на удержание тяжелого электроинструмента, перекладывать с места на место оборудование для работы.
  4. Конфигурация многофункциональных станков позволяет мастеру занимать удобное положение, без лишнего напряжения мышц. Вы концентрируетесь только на самом процессе, не отвлекаясь на запутанные провода и мешающие рукоятки дрели или рубанка.
  5. Низкий уровень шума также снижает утомляемость . Двигатель один, расположен он под станиной, далеко от органов слуха работника.
  6. Безопасность работы также имеет ключевое значение . Процент травматизма при работе на стационарном оборудовании существенно ниже. К тому же, промышленные станки оснащены системами безопасности.

В случае заклинивания вала, либо перегрева двигателя, предусматривается автоматическое отключение. Режущие головки защищены щитками или крышками.

Нет необходимости изучать инструкции к нескольким экземплярам электроинструмента. Настройка и подготовка к работе униве

icaev.ru

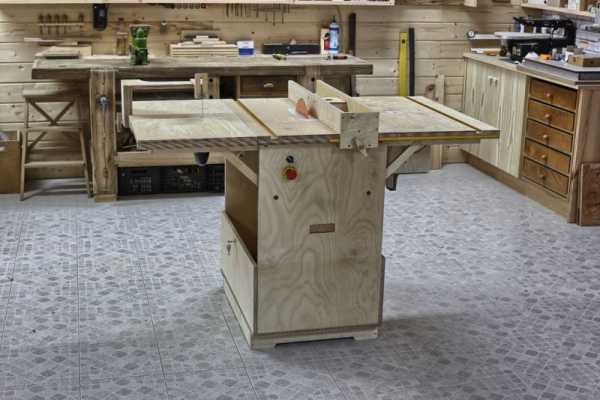

Как сделать компактный многофункциональный станок

 Перевел SaorY для mozgochiny.ru

Всем мозгоремесленникам доброго времени суток! Для тех из вас, у кого нет больших мастерских или малогабаритных стеллажей под инструмент, пригодится самоделка этой статьи, в которой компактно умещены все полезные инструменты, и которую легко можно перемещать на другие рабочие площадки.

При создании этой мозгоподелки я старался сделать ее как можно компактной, чтобы ей можно было удобно пользоваться даже в небольшом пространстве, а перемещать даже при отсутствии у вас автомобиля. Для этого у нее имеются транспортировочные колеса, и передвигать поделку можно в одиночку, а если все же использовать для этого авто, то потребуется лишь небольшая помощь при погрузке.

Этот компактная станок-самоделка включает в себя: циркулярный стол, фрезерный стол и лобзик. А еще в ней имеется большой шкаф в котором вы можете хранить другой свой инструмент.

Полезная ссылочка



Чтобы показать поделку в действии я сделаю пару ящиков из дешевых сосновых досок.
На видео показано как я нарезаю доски для ящиков на циркулярном столе с помощью салазок, для получения требуемых размеров пользуюсь дополнительной планкой с зажимом.

Потом я делаю канавку для основания.
Нужный угол можно получить используя угловой упор с направляющей.
Сняв накладку можно выставить угол наклона диска, в данном случае 45 градусов.
Направляющая лобзика регулируется в трех осях, тем самым можно использовать лезвия разных размеров — от 100 до 180мм, тем самым получая максимальную высоту среза 70мм.

Далее я делаю ручку выдвижного ящика, и для этого использую фрезером, которым навожу округлую фаску. Здесь также имеется направляющая для углового упора, а еще будет полезен выносной подшипник для фрезерования кривых линий. Сам фрезер можно наклонять под углом 45°.
Ящик готов, и он занимает предназначенное ему место.

Соединение паз-шип можно на этом мозгостоле сделать двумя путями. Во-первых, с помощью лобзика, дополнительной планки и углового упора. А во-вторых, на циркулярном столе, используя специальный кондуктор.

С диском самого большого размера, который можно установить на самоделку (235мм), можно получить максимальный рез 70мм.  На направляющей имеются небольшие регулировочные болты для уменьшения наклона, а при необходимости даже для блокировки.

Для соединения деталей я выбрал второй способ, для этого одни части следует помещать с одной стороны кондуктора, а другие — со второй.

И вот что получилось, переходим к фрезеру, на этот раз уже используем прижимное устройство, чтобы сделать паз основания. Для этого необходимо поднять циркулярную пилу и выставить фрезер под углом 45°.



Шаг 1: Нарезка деталей



Начинается создание многофункционального стола-самоделки с нарезки всех деталей и их нумерации.
Далее для получения прорези ручки высверливаются 4 угловых отверстия и «допиливаются» лобзиком. Затем высверливаются отверстия тех же размеров, что и диаметр и толщина шайбы системы открывания. Отверстия зенкуются.

После этого подготавливается место для установки кнопок включения питания и аварийного отключения. Затем с помощью дюбелей и 50мм-х саморезов собирается корпус мозгостола. По желанию, детали корпуса обрабатываются лаком, так поделка будет лучше выглядеть и дольше прослужит.

Подготовив корпус, собираются 3 верхние части. Для этого нарезаются детали откидных рамок и в них высверливаются необходимые отверстия. Отверстие под трубку сверлится такого диаметра, чтобы эта трубка свободно в нем вращалась, так как она является осью вращения откидных крышек.

Затем выбирается полость под циркулярную пилу. Я это сделал с помощью своего 3D-фрезера, за неимением подобного это можно сделать обычным фрезером с помощью соответствующих кондукторов и направляющих.

С лицевой стороны крышки циркулярного стола выбирается полость под быстросъемную панель, сняв которую можно будет менять угол наклона диска. Саму панель можно использовать для настройки глубины фрезерования полости.

Установив циркулярную пилу в предназначенную полость размечаются отверстия под ее крепление. Хорошо подходит для этого 3D-фрезер, потому что на сверлильном станке данные отверстия нельзя будет просверлить из-за его ограниченной рабочей поверхности.



Шаг 2: Начало сборки



На данной стадии начинается постепенная сборка портативного многофункционального станка для мастерской самодельщика.

Размечается и выбирается с помощью циркулярного стола паз под направляющую. Две дополнительных фанерки дадут необходимую глубину для прочного крепления планки направляющей. Далее на крышку крепится планка с нанесенной на него самоклеящейся рулеткой.

После этого высверливается отверстие для фрезера. Затем отрезаются трубки для осей вращения и на корпус монтируются рамки откидных крышек. В соответствии с чертежами изготавливаются и устанавливаются фиксирующие подпорки.

К рамке прикладывается крышка фрезера, выравнивается и крепится саморезами посредством отверстий в канале направляющей.

Затем подготавливается крышка лобзика, в ней выбирается паз под этот самый лобзик. Если для крышки используется материал не со скользящей поверхностью, такой как у меламина, то поверхность этой крышки следует обработать лаком, чередуя со шлифовкой.

Сделав это, вырезаются и собираются детали механизма вертикального подъемника фрезера, с помощью которого будет регулироваться глубина фрезерования.

Далее склеиваются вместе две фанерки, чтобы сделать из них держатель самого фрезера. В них высверливается отверстие того же диаметра, или подходящего, что и при создании крышки фрезера. Этот держатель мозгофрезера можно сделать на ЧПУ-станке или даже заказать онлайн.

Готовый держатель фрезера крепится к вертикальному подъемнику, и теперь его можно попробовать в действии.

Для разметки радиуса пазов наклона временно крепятся к вертикальному подъемнику обычные петли, а для изготовления ручек-вертушков используются обрезки фанеры.



Шаг 3: Завершение сборки



Эту стадию сборки самоделки я начну с тех деталей, о которых позабыл ранее. Они придадут стабильности системе подъема.

Для начала нарезаются детали основания, я сделал это на своем циркулярном столе, затем они собираются в рамку, которая крепится к дну корпуса многофункционального мозгостола. Высота этой рамки должна быть такой же, что и высота имеющихся колесиков.

На створки одной из откидных крышек крепится щеколда, а створки другой — замок. Это может быть полезно при транспортировке поделки и выступать в качестве превентивной меры от кражи вашего инструмента.

Далее подготавливается 4-х разъемный электроудлинитель, в два разъема которого будут включаться лобзик и фрезер, а в два оставшихся — дополнительный электроинструмент. Розетка для циркулярной пилы подключается через кнопку включения питания и кнопку аварийного отключения.  Провод удлинителя наматывается на специальные сделанные для этого ручки.

Быстросъемные панели сделаны из опалового метакрилата. Они помещаются на свои места, а прорезь в панели циркулярной пилы аккуратно делается самой пилой. В качестве направляющего подшипника я использовал аксессуар из комплекта старого фрезера. Это приспособление будет полезно при фрезеровании изогнутых линий.

После этого уровнем проверяется плоскость всей верхней части поделки, если они откидные крышки не лежат в плоскости центральной части, то это легко исправляется регулировкой наклона фиксирующих подпорок.

Далее проводится проверка перпендикулярности рабочих частей инструментов и плоскости стола. Для проверки фрезера в нем закрепляется трубка, по которой и смотрится перпендикулярность оси фрезера и плоскости стола, а еще проверяется параллельность канала направляющей и циркулярного диска. Ну и наконец, проверяется перпендикулярность полотна лобзика.

После этого крышки стола складываются, чтобы проверить не мешают ли мозгоинструменты друг другу.



Шаг 4: Полезные приспособления



Данный шаг повествует об изготовлении некоторых полезных аксессуарах для стола-самоделки.

Первым делом нарезаются детали салазок, далее выбирается паз под ползунок направляющей. После этого две фанерные детали скрепляются вместе саморезами, при этом положения саморезов следует выбрать так, чтобы они не мешали последующей доработке этой детали. Затем в специально подготовленный паз на нее наклеивается измерительная лента, и этот аксессуар для мозгостола покрывается лаком, чередуя со шлифованием, тем самым создавая на этом приспособлении необходимую гладкую поверхность.

Салазки собираются, помещаются на многофункциональную самоделку и от них отрезается лишнее и прорезается срединный пропил, а затем еще наклеивается измерительная лента.

От саней откручивается ползунок направляющей и делается паз для кондуктора «шип-паз». Такого же как у другого моего циркулярного стола.

Ползунок канала настраивается таким образом, чтобы исчез крен между болтами. Сам ползунок можно при необходимости застопорить просто закрутив бота по максимуму.

Далее нарезаются детали для стойки, она собирается, и лакируется-шлифуется. После сборки стойки изготавливается фиксирующая система для нее. Дюбели, вклеенные в эту фиксирующую систему, используются как направляющие оси. В окончании сборки стойки изготавливается ручка фиксирующей системы, а затем вся стойка проверяется в действии.

Дополнительно на стойку устанавливается пылесборник для фрезера, а в боковую сторону мозгостойки у пылесборника вкручиваются резьбовые втулки для прижимной панели.

Сделав это проверяется параллельность стойки и циркулярного диска, затем в паз боковой стенки вклеивается измерительная лента.

Закончив с этим, нарезаются детали кондуктора «шип-паз», которые затем склеиваются и зачищаются.



Шаг 5: Еще несколько полезных приспособлений



Это последнее видео данного мозгоруководства, и в его первой части показано как сделать угловой упор (для его создания можно наклеить распечатанный шаблон или воспользоваться линейкой). Заготовку упора можно уже нарезать на самом многофункциональном станке.

Резьба в ползунке направляющей дюймовая, если же необходима метрическая, то придется воспользоваться метчиком.

Обязательно стоит временно прикрутить заготовку упора к направляющей, чтобы убедиться, что радиус поворота сделан верно.

Затем нарезаются детали шипового кондуктора, при этом необходимо для уменьшения трения слегка увеличить толщину крепления кондуктора.

Чтобы изготовить прижимную панель на фанерную заготовку наклеивается шаблон, пазы настройки этой панели выбираются с помощью фрезера мозгостанка. В нужных местах крышки с фрезером монтируются резьбовые втулки.

Далее изготавливается направляющая пилки лобзика, фиксирующая система этой направляющей такая же, как и у стойки.

Сначала собирается система регулировки подшипников, чтобы избежать износа фанеры используется металлическая пластина. Одно из отверстий делается большим, чтобы посредством этого производить настройку подшипников.

Тоже самое проделывается с фанеркой.

После этого механизируется система регулировки высоты, и теперь конструкция может перемещаться в трех осях, тем самым получается необходимое положение.

Наконец, готовую направляющую для пилки можно проверить в действии, при этом важно удерживать распиливаемую дощечку двумя руками, чтобы она достаточно прочно прилегала к плоскости стола.

О компактной многофункциональной самоделке всё, удачи в творчестве!

(A-z Source)


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About SaorY

mozgochiny.ru
