Площадь поверхности швеллера и его сечения – таблицы и расчеты + Видео

Площадь поверхности швеллеров пригодится в том случае, если их необходимо подвергнуть обработке (цинкованию, окраске) для защиты от коррозии. А величина площади поперечного сечения этого металлопроката, как правило, нужна проектировщикам – для расчетов конструируемых ими металлоконструкций, а также иногда другим потребителям швеллеров, что обусловлено теми или иными целями их использования. Обе эти характеристики можно найти в соответствующих нормативных документах по стандартизации производства швеллерной продукции и строительства, а также рассчитать самостоятельно.

1 Площадь поверхности – значения параметра и ссылка на источник

Значения площади поверхности различных типов стальных швеллеров, а также других видов металлопроката из стали приведены в документе, который издан еще во времена СССР – в 1985 г. Во всяком случае других более «свежих» данных об этой характеристике  в интернете сейчас не найти. А информации об отмене этого документа или продлении его действия нет. Так что, в любом случае, имеет смысл использовать данные из этого нормативного акта хотя бы потому, что они были рассчитаны на металлопродукцию, которая производится и в настоящее время.

А речь идет о Письме Государственного комитета по делам строительства еще существовавшего тогда СССР. Называется сей нормативный акт: «О порядке учета и определения в рабочих чертежах площади поверхности стальных конструкций».

Назначение данного документа: установить регламентируемый им порядок определения и последующего учета всей площади поверхности конструкций, изготовляемых из стального металлопроката, на стадии разработки их рабочих и типовых детализирующих чертежей (КМ и КМД соответственно) для упорядочения определения необходимых объемов работ в целях защиты поверхности различных стальных строительных и других конструкций от коррозии, чтобы более экономно и контролируемо расходовать лакокрасочные продукцию и материалы.

Площадь швеллеров

Рекомендуем ознакомиться

Площадь поверхности для всех приведенных в этом документе видов металлопроката (в том числе швеллера) указана из расчета на 1 тонну каждого отдельного типа изделия. То есть, чтобы определить с помощью этих данных площадь 1 погонного метра, надо произвести следующие вычисления: L = M/m, а потом S1м = S1т/L, где

  • L – суммарная длина 1 тонны металлопроката, м;
  • M – масса 1 тонны проката, то есть 1000 кг;
  • m – масса 1 погонного метра металлопроката (для гнутых швеллеров можно узнать из таблиц стандарта сортамента на них 8278-83, для горячекатаных – 8240-97), кг;
  • S1м – искомая площадь поверхности 1 погонного метра металлопроката, м2;
  • S1т – площадь поверхности 1 тонны металлопроката, м2.

Для швеллеров их площади поверхности из расчета на 1 тонну, взятые из вышеупомянутого нормативного документа, приведены ниже в таблицах 1 и 2.

Таблица 1. Площадь поверхности горячекатаных стальных швеллеров

Швеллеры горячекатаные, производимые по ГОСТ 8240-97, 19425-74 и 5267.1-90 с № (номером) профиля

Суммарная площадь поверхности со всех сторон 1 тонны горячекатаных  швеллеров, м2

5

47,10

6,5

46,40

8

45,40

10

44,70

12

43,10

14

41,60

14А

39,70

16

40,50

16А

38,70

18

29,30

18А

37,70

20

38,30

20А

36,40

22

36,60

22А

34,90

24

35,00

24А

33,30

27

33,20

30

31,00

33

29,60

36

27,70

40

26,10

Таблица 2. Площадь поверхности гнутых стальных швеллеров

Толщина сечения стандартных гнутых швеллеров, производимых по ГОСТ 8278-83 и 8281-80

Суммарная площадь поверхности со всех сторон 1 тонны гнутых швеллеров, м2

2

127,6

2,2

115,9

2,5

102,3

3,0

85,0

3,5

73,0

4,0

63,9

5,0

51,1

6,0

42,7

7,0

36,6

8,0

32,1

Для гнутой швеллерной продукции (Табл. 2) не указана одна редко встречающаяся толщина сечения – 3,9 мм. С такой толщиной производят только швеллер типоразмера 280х60х3,9 мм. Для него, очевидно, имеет смысл воспользоваться данными для изделий толщиной 4 мм.

2 Расчет S поверхности – это сможет каждый

Площадь поверхности швеллерного металлопроката можно рассчитать и самостоятельно. Предлагаемая методика немного упрощена – вычисления производятся таким образом, как если бы швеллер имел правильные прямоугольные формы. То есть у него не было бы закруглений между стенкой и полками (радиус R), на кромках последних (изгиб r), а также наклона полок ряда изделий: Рис. 1, 2, 3 и 4.

Рис. 1. Горячекатаные швеллеры с полками, имеющими наклонную внутреннюю грань, стандартов 8240-97, 19425-74 и 5267.1-90

Рис. 2. Горячекатаные швеллеры с параллельными гранями полок стандартов 8240-97

Рис. 3. Гнутые равнополочные швеллеры стандарта 8278-83

Рис. 4. Гнутые неравнополочные швеллеры стандарта 8281-80

Формулы расчета: S1м = P * l, где

  • S1м – искомая площадь поверхности 1 погонного метра металлопроката, м2
  • P – периметр (длина контура) поперечного сечения изделия, м;
  • l – собственно, 1 погонный метр изделия.

Периметр (P) в зависимости от типа швеллера рассчитывается по разному. Для изделий Рис. 1 и 2: P = h + (h – 2 * t) + 2 * b + 2 * (b – s) + 2 * t, где

  • h – высота стенки швеллерного изделия, м;
  • b – ширина полок, м;
  • s – толщина стенки, м;
  • t – толщина полок изделия, м, причем у продукции Рис. 1 она замеряется на расстоянии (b – s)/2 от кромки полок.

Для изделий Рис. 3: P = h + (h – 2 * s) + 2 * b + 2 * (b – s) + 2 * s, где

  • h и b – высота стенки и ширина полок соответственно, м;
  • s – толщина сечения швеллера (листовой заготовки, из которой он изготовлен), м.

Для изделий Рис. 4: P = h + (h – 2 * s) + b + (b – s) + b1 + (b1 – s) + 2 * s, где

  • h и s – те же размеры, что и для изделия Рис. 3, м;
  • b и b1 – ширина широкой и узкой полок соответственно, м.

Так будет вычислена площадь поверхности 1 погонного метра. А чтобы рассчитать площадь поверхности 1 тонны швеллера, необходимо полученную S1м умножить на L (суммарную длину 1 тонны швеллерного изделия), которую уже определяли в предыдущей главе

.

Расчет площади швеллера

Полученные значения будут немного отличаться от табличных, приведенных ранее. Причем в большую сторону. Но это даже к лучшему. Не придется второй раз бегать за краской, она, может, еще и останется для повторного прохода по проблемным местам.

3 Площадь сечения – в каких стандартах следует искать?

Значения площади поперечного сечения можно найти в соответствующих стандартах сортамента на швеллер. Все эти ГОСТы, кстати, уже были перечислены выше.

Расчет нагрузки на швеллер

А для некоторых наиболее востребованных гнутых равнополочных изделий стандарта 8278 – на данном сайте в соответствующих публикациях:

Для горячекатаной швеллерной продукции (стандартов 8240, 19425 и 5267.1) площадь сечения можно посмотреть в одной статье. Это публикация под названием «Швеллеры ГОСТ 8240». Прокат двух остальных стандартов (19425 и 5267.1) с такими же размерами и формой сечения, как и в 8240, имеет ту же площадь в поперечном разрезе.

4 Как рассчитать S поперечного сечения?

Предлагаемая методика расчета, опять же, немного упрощена. Причем в той же степени, что и для вычислений площади поверхности. То есть не учитываются закругления между стенкой и полками (радиус R), на кромках последних (изгиб r), а также наклон полок ряда изделий.

Двутавровый швеллер

Для продукции Рис. 1 и 2 вычисляем сечение швеллера по следующим формулам: S = h * s + 2 * t * (b – s), где

  • S – площадь сечения, м2;
  • h – высота стенки швеллерного изделия, м;
  • b – ширина полок, м;
  • s – толщина стенки, м;
  • t – толщина полок изделия, м, причем у продукции Рис. 1 она замеряется на расстоянии (b – s)/2 от кромки полок.

Для швеллеров Рис. 3: S = h * s + 2 * s * (b – s), где

  • h и b – высота стенки и ширина полок соответственно, м;
  •  s – толщина сечения швеллера (листовой заготовки, из которой он изготовлен), м.

Для изделий Рис. 4: S = h * s + s * (b – s) + s * (b1 – s), где

  • h и s – те же размеры, что и для изделия Рис. 3, м;
  • b и b1 – ширина широкой и узкой полок соответственно, м.

tutmet.ru

Калькулятор площади швеллера под окраску



Прокатные изделия из стали в целях защиты поверхности от образования коррозии и негативного воздействия окружающей среды покрываются краской. Окрашиваемая площадь металлоконструкций рассчитывается для того чтобы расход лакокрасочных материалов (ЛКМ) был экономичным и контролируемым. Выполнить расчеты для плоских изделий не составляет сложности, затруднения возникают с прокатом любого сечения и конфигураций. К таким изделиям относятся швеллеры разных видов и уголки.

Как рассчитать площадь поверхности под окраску стальных конструкций?

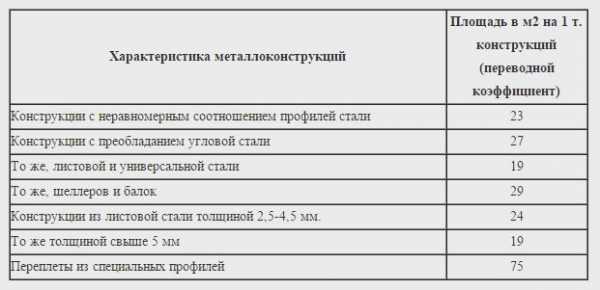

На данный момент существует единственный документ, в котором приведены значения квадратуры поверхности разных видов прокатной продукции, включая стальной уголок равнополочный и разнополочный, швеллеры. Это Письмо Госстроя от 1985 г. Нормативным актом установлен порядок учета и определения всей площади поверхности под окраску металлических конструкций, измеряемой в метрах квадратных (м2). Для расчетов применяется таблица, в которой указаны значения для каждого вида прокатной продукции.

Для определения объема работ покраски металлопроката, в соответствии с чертежами, учитывается квадратура окрашиваемой поверхности на 1 т. конструкций. Для расчета применяется переводной коэффициент. Значения представлены в таблице для всех стальных металлоконструкций.

Но таблицами пользуются в основном специалисты. Рассчитать квадратуру окрашиваемого покрытия без применения арифметических формул можно самостоятельно, если воспользоваться одним из онлайн-калькуляторов, которые размещены на разных сайтах:

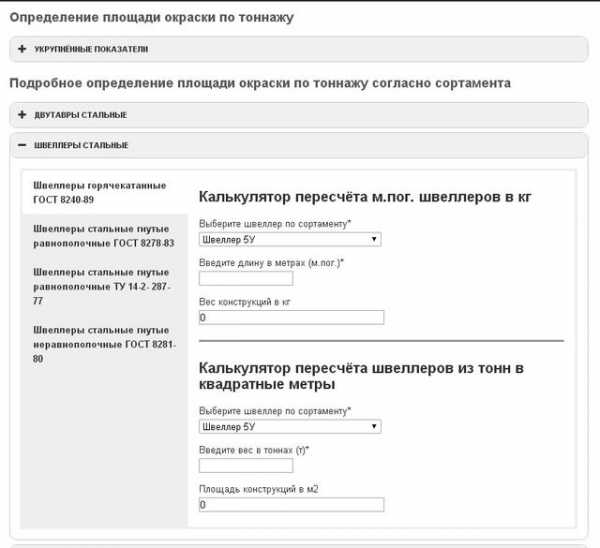

Пользоваться калькулятором очень просто:

  • Необходимо выбрать швеллерную продукцию по сортаменту — стальные гнутые равнополочные/неравнополочные, с параллельными гранями полок серии П, с уклоном внутренних граней полок серии У, специальные серии С и др.
  • Указать длину в метрах (пог. м.)
  • В результатной строке появится готовая цифра веса конструкции в кг.

Аналогичный онлайн-калькулятор квадратуры окрашиваемого стального уголка (равнополочного или разнополочного) можно найти здесь https://ras4et.ru/page/ploshchad-okraski-ugolka-ravnopolochnogo.html.



viascio.ru

основные виды, отличия, вес погонного метра

Швеллеры – одни из самых востребованных видов металлоизделий. Как и все металлоизделия, они имеют свои определенные особенности. Этот вид металлопроката за счет свойственной ему универсальности применяется очень широко. В строительной сфере, при монтаже несущих конструкций (опорных элементов, каркасов, оснований) разных изделий, промышленном производстве, как правило, используется именно этот профиль.

Основные преимущества швеллера

Явным преимуществом является геометрическая форма, в виде «П». Способность воспринимать большие нагрузки, прочность и жесткость делают этот профиль незаменимым. Он имеет великолепную устойчивость деформациям, он надежно выдерживает все выгибающие усилия. Швеллеры часто используются в роли армирующих частей в ЖБК. Но, увы, как и любой черный металлопрокат, они имеют низкую устойчивость коррозии.

Если этот металл установлен вне тела бетона, то нужно защищать его грунтовкой, покраской, обработкой защитной мастики и т. д. Иногда, если изделия будут использоваться в агрессивной среде, при широкой амплитуде и резкой смене температур, а также при повышенной влажности, технологически обоснованным является выбор нержавеющего материала.

Сфера использования

Помимо стандартного применения, профиль еще имеет и нестандартные решения в использовании. К примеру, перфорированный профиль позволяет производить установку металлоконструкций без сварочных работ, что существенно снижает время проведения монтажа. Как правило, для этого применяю изделия, которые имеют большую высоту полок и достаточную ширину между ними. Этот профиль часто применяется при сооружении складских стеллажей.

Данный вид сортового проката широко используется в роли направляющих грузоподъемного оборудования. Из него изготавливают пандусы для тележек. Часто его применяют в качестве каркаса во время проводки коммуникационных сетей. Отдельные виды этого металлопроката используются для изделий автопрома, для ремонта и строительства вагонов и других деталей в машиностроении.

Виды

Этот вид металлопроката делится на несколько видов. Профили могут быть гнутые, горячекатаные, неравнополочные и равнополочные, с параллельными полками, с внутренним наклоном граней полок, специальные. Основное отличие гнутого профиля в закругленности наружных углов. Размер швеллера, выпускаемого заводами-производителями, варьирует в диапазоне 3,5-11 м. С учетом длины изделия делятся на немерные, кратные мерной и мерные.

Швеллеры также делятся на изделия высокой и стандартной точности. Во время изготовления швеллеров используются стали с разным количеством углерода. Например, горячекатаный швеллер не имеет высокой степени точности, и работать с ним иногда тяжело. Выгнутый швеллер имеет более точные размеры, у него нет тех недостатков, которые присущи горячекатаным изделиям. Работать с гнутым швеллером намного легче.

Размеры

Высота изделия обозначает его условный номер и практикуется сферу определения. К примеру, швеллер №8, как правило, применяется при армировании конструкций, во время его изготовления используется спокойная и полуспокойная сталь, которая обеспечивает этому виду металлопроката хорошую свариваемость. А швеллер №10 имеет более высокие прочностные показатели и несущую возможность, чем №8, это дает возможность понизить металлоемкость конструкций. Область использования швеллеров определяется как размером, так и маркой металла.

К примеру, когда стальной швеллер сделан из низколегированной стали, которая имеет стойкость к критически низким температурам, то его целесообразней использовать в тех условиях, где швеллера из другой стали будут хрупкими, к примеру — на Дальнем Севере. Наиболее популярный типоразмер — №16 производится из низколегированных, полуспокойных и спокойных сталей. Сварку швеллера, изготовленного из этой стали, можно делать без предварительного прогрева изделия, а последующая термическая обработка не требуется.

Есть пять основных видов швеллера:

  • У — имеют некоторый наклон внутренних краев полок;
  • П — имеют параллельные края полок;
  • С — специальные;
  • Л — легкие серии;
  • Э — экономичные.

По правилам ГОСТ, наибольший размер изделия — 12 метров, но допускается изготовление и более длинных профилей.

Вес 1 метра швеллера

Чтобы узнать, сколько вес погонного метра, нужно знать такие величины:
  • плотность металла, из которого сделано изделие;
  • площадь сечения профиля.

Сечение изделия определяется как суммарная площадей его полок и стенки. Легче всего выполнить расчеты этой величины для профиля с параллельным положением частей конструкции.

Вес значительно зависит от высоты его стен. К примеру, для швеллера №8 диапазон веса расположен между 2 и 13,8 килограммами, с учетом его размеров. А толщина стенок, в этом случае, может отличаться в 3 раза — от 30 до 120 миллиметров. Поэтому сколько вес конкретного изделия, нужно высчитывать.

В ГОСТ за плотность принято абстрактное значение в 7,85 гр./см. куб. Но фактически плотность отличается и в меньшую, и в большую сторону, это зависит от вида стального сплава, который используется для изготовления швеллера. Немного о содержании углеродистой стали — слева названия есть две маркировки металла — это «Сталь» и «Ст» и две маркировки справа — это «Ш» или «А». Отличия между ними в количестве примесей, и составляет допустимое количество фосфора и серы.

Кроме примесей, сплавы легированных металлов могут иметь в составе и специально добавленные материалы, к примеру, хром, никель и так далее. Их часть может доходить до 50% состава металла, что также важно учитывать во время определения вопроса, сколько весит метр изделия, производя поиск данной величины по требуемому сортаменту. Так как вес мы высчитываем в сантиметрах кубических, то нужно перевести длину погонный метр в сантиметры:

  • 1 метр = 100 сантиметров

Затем, чтобы определить объем фигуры, необходимо перемножить площадь сечения изделия на его длину. Давайте сделаем такой расчет для швеллера №10 (размер поперечного сечения можно узнать по ГОСТ):

  • 10,90 х 100=1090 см.куб.

Определяем вес швеллера №10, для этого берем самую распространенную марку стали Ст3пс, широко используемую для производства этого изделия. Плотность этой стали равна 7850 кг/м. куб. или эти самые, 7,85 гр./см. куб. по ГОСТ, рассчитываем:

  • 1090 см. куб. х 7,85 гр./см. куб. = 8556,5 гр. либо 8,5567 кг.

Расчёт применим для швеллера №20 и других. Если нужно определить более подробней нормативы, которые существуют для швеллеров различных видов, то можно посоветовать познакомиться с соответствующими ГОСТ. В документации по данным стандартам предоставлена довольно исчерпывающая информация правил изготовления этого изделия.
