Клапаны понижения давления воды

Повышенные требования ко всем приборам, относящимся к водоподаче, основаны на безопасности этих систем. Весомое место во всем ассортименте используемых приборов и оборудования занимает клапан регулировки давления воды . Технические и эксплуатационные условия их работы отражены в ГОСТах 12.2.085, 24570, 31294 и СНиПе 2.04.01-85.


Клапан регулировки, он же предохранительный клапан или редуктор механический,- прибор автоматики, предназначенный для поддержания постоянного давления воды на выходе независимо от допустимых перепадов на входе.
Широкий модельный ряд клапанов с фланцевым соединением применяется в системах с большим объемом подачи воды. Основным материалом при их изготовлении является высокопрочный чугун, а в некоторых случаях и бронза. Остальные детали изготовлены из различных долговечных и качественных материалов.
Наибольшее распространение получили клапаны с мембранной системой, которая позволяет установить необходимое давление выхода в широком и точном диапазоне.

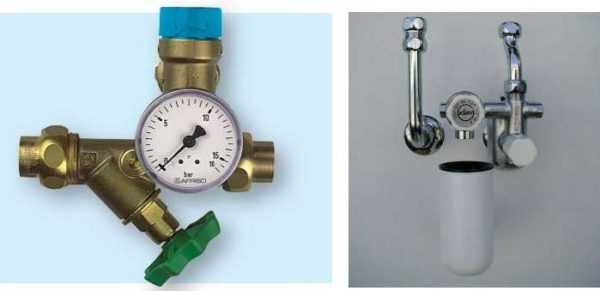

На многих моделях для контроля за их работоспособностью на входе и выходе устанавливаются манометры. В зависимости от условий и места эксплуатации предусмотрена установка воздушного клапана, отводящего лишний воздух в системе и фильтра, встроенного или наружного. Наличие последнего облегчает профилактику прибора и увеличивает срок его работы.


Для уменьшения давления на входе и поддержания необходимого постоянного давления воды как холодной, так и горячей на выходе применяются клапаны понижения. Определяющим фактором выбора модели в каждом конкретном случае является суммарный расход воды, необходимый на выходе конкретной регулирующей системы. Основное назначение этого прибора - защита от возможных скачков давления воды в трубопроводах и тем самым предотвращение их разрывов.
Клапаны понижения давления, как правило, используются как элемент в системе водораспределения. Монтируются в горизонтальном положении и в доступном месте для возможности технического обслуживания.


В случаях необходимости бесперебойной подачи воды, устанавливается второй параллельный клапан и отсечные устройства (к примеру, вентиля) у входа и выхода. К еще одной конструктивной особенности клапанов этого типа можно отнести защиту от гидроударов и кавитационных процессов в системе водоподачи.
Клапаны этого типа используются как на промышленных предприятиях, так и системе ЖКХ. Широкое применение получили в многоэтажном строительстве, когда в одной системе применяется несколько зон давления.

Необходимые профилактические работы и своевременное сервисное обслуживание, в значительной мере увеличивают срок эксплуатации этих приборов.

Еще по теме:

Редуктор понижения давления воды Dorot
Регулятор перепада давления
Устройство регулятора давления воды
Регулировка редуктора давления воды
Рекомендации по установки и монтажу регулирующих клапанов
Использование регуляторов давления для уменьшения потерь воды
Сравнение регулирующих клапанов
Автоматические регуляторы давления воды
Принцип работы регулятора давления воды

control-valves.ru

Предохранительный клапан для водонагревателя: зачем нужен, как ставить

От правильной обвязки электрического водонагревателя накопительного типа (бойлера) зависит не только срок работы оборудования, но и безопасность жильцов. Именно так серьезно обстоят дела. А правильная его обвязка — это предохранительный клапан для водонагревателя на подаче холодной воды.

Для чего нужен

Содержание статьи

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Как работает

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Устройство предохранительного клапана для бойлера

Механизм работы следующий:

  • Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
  • При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
  • При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.



Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Предохранительные клапана — обслуживаемый и нет

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Можно ли ставить другие клапана

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Как выбрать и установить

Выбирают предохранительный клапан для водонагревателя по давлению, на которое рассчитан агрегат. Эта цифра есть в паспорте. Также на выбор влияет объем бака. Выпускают устройства с пределом срабатывания на 6, 7, 8, 10 Бар. В основном на такое давление и рассчитаны все агрегаты. Так что тут все просто.

Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.

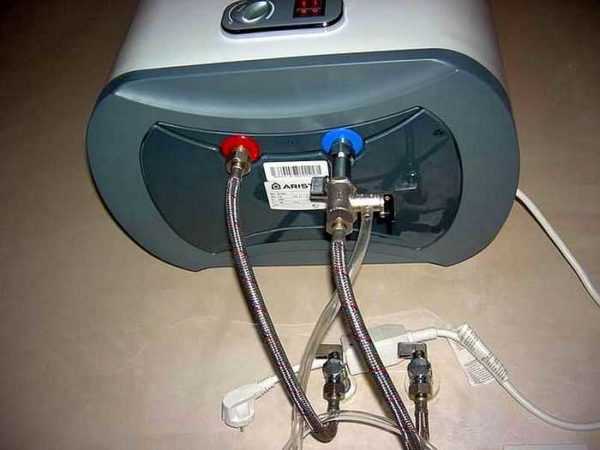

Пример установки

Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.

Схема установки предохранительного клапана для бойлера

На схеме имеется шаровый кран. Он необходим для опорожнения бака перед консервацией на зиму (на дачах) или перед демонтажем для профилактики и ремонта. Но чаще ставят его на тройник, который накручивается непосредственно на входной патрубок водонагревателя. На тройник снизу накручивается предохранительный клапан, а в боковой отвод ставится шаровый кран.

Установка предохранительного клапана после тройника

Собственно, это все нормальные варианты.

Поломки, причины, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.

Обвязка бойлера с предохранительным клапаном и редуктором

Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.

Так выглядит редуктор — для стабилизации давления на бойлере

Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.

stroychik.ru

Как уменьшить давление воды в водопроводе

Редуктор давления воды – маленький защитник больших приборов!

Редуктор давления воды стабилизирует и понижает давление в водопроводе, защищая тем самым от высокого давления и гидроудара как сам трубопровод, так и подключенное к нему бытовое оборудование. Бытовой регулятор давления представляет из себя небольшое устройство в герметичном металлическом корпусе, имеющем два патрубка с резьбой на входе и выходе. Также в нем может быть установлен третий патрубок для манометра и винт для регулировки выходного давления.

Работа такого редуктора построена на принципе выравнивания усилий диафрагмы и настроечной пружины. При открытии крана в водопроводе выходное давление редуктора уменьшается, что приводит к снижению давления на диафрагму. Усилие пружины при этом оказывается большим, и, выравнивания его, она одновременно открывает рабочий клапан до тех пор, пока рабочее давление на выходе не станет равным заданному значению. При этом давление на входе редуктора, а также его скачки никак не влияют на открытие или закрытие клапана.

В быту обычно используются редукторы, у которых входное давление не выше 60 бар. На выходе таких регуляторов давление может быть от 0,5 до 6 бар. Например, счетчик с входным давлением 15 бар на выходе выдает от одного до четырех бар. Иногда давление обозначается в атмосферах, при этом 1000 бар равны 986,9 атмосфер. При выборе счетчика для установки на трубы с горячей водой необходимо также знать, на какую максимальную температуру воды он рассчитан, ведь она может быть равной как 40 градусам, так и 130.

Видео обзор: Регулятор давления воды и его назначение

Перед редуктором на входе необходимо установить фильтр жесткой очистки. Монтаж регулятора давления проводится в соответствии с направлением движения воды в водопроводе. А при наличии манометра – так, чтобы измерительный прибор находился строго наверху. После установки водопроводный кран открывается на несколько минут для удаления из трубы воздуха и различного мусора, скопившегося в ней во время монтажа.

Регулировка прибора происходит простым поворачиванием винта, который прижимает или ослабляет металлическую пружину, закрывающую и открывающую рабочий клапан. При этом для уменьшения давления воды на выходе нужно повернуть винт против часовой стрелки, а для увеличения – соответственно против нее.

Установленный на входную трубу редуктор понижает до нужного уровня и стабилизирует давление во всей системе водопровода дома или квартиры. Если же это не было сделано при монтаже системы, то можно установить редуктор отдельно на бойлер, посудомоечную или стиральную машину, которые обычно не рассчитаны на высокое давление. Особенно важно это сделать при наличии в системе насоса, при включении и отключении которого возникает гидроудар.

Видео обзор: Как редуктор давления воды гасит гидроудар?

Зачем нужны разные виды компенсаторов для трубопроводов?

Как защитить трубопровод из металлических труб?

автор: Natalia-12 | 8-02-2013, 17:32 | Просмотров: 5220

При повышенном давлении в трубопроводе возникают сильные нагрузки на трубы. Отдельные узлы и элементы, что приводит к их более быстрому износу. На стыках может произойти частичное разрушение, что приведет к протечке. Также может возникнуть поломка водонагревателей, газовых колонок, посудомоечных и стиральных машин. Все эти устройства рассчитаны на определенное давление, и его превышение окажет отрицательное воздействие на их работоспособности. В частном доме таких проблем, как правило, нет. Здесь можно выполнить автономное водоснабжение, также как и устроить автономную канализацию. Однако установка септика довольно сложная процедура, которую лучше доверить профессионалам.

Для исключения всех этих негативных последствий необходимо предпринять меры по уменьшению давления в трубах. Одним из самых простых и дешевых вариантов устранения неполадки установка на водопровод системы клапанов (или редукторов) регулировки давления. Монтаж клапанов осуществляется непосредственно в саму систему водоснабжения внутри квартиры, что позволит чувствовать себя спокойной в любое время.

Если решено установить такой редуктор, то при покупке необходимо учесть следующие советы по его выбору. Редуктор должен иметь определенный диапазон давления, которое он будет регулировать. Необходимо учесть температуру использования редуктора, чтобы при его установке на горячую воду он не расплавился. Следует обратить внимание на установку дополнительных элементов (манометров, фильтров и т.п.). И обязательно следует учесть направление движения воды (по горизонтальным или вертикальным трубам проходит вода).

Таким образом, правильно выбрав редуктор и установив его в систему водоснабжения квартиры можно не бояться повреждений системы и бытовых приборов от воздействия повышенного давления в трубах.

Другие новости по теме:

Каким должно быть оптимальное давление в системе водоснабжения – максимальный и минимальный напор воды в водопроводе

Минимальное давление в системе водоснабжения равно одной атмосфере. В таком случае вода двигается в трубах только под действием силы гравитации — «самотеком». Поэтому такой водопровод должен «питаться» от бака, расположенного на уровне чердака.

Но подобная схема затрудняет процесс монтажа системы водоснабжения и предъявляет особые требования к прочности и гидроизоляции чердачного перекрытия. Кроме того, потребитель может забыть о возможности одновременного «включения» нескольких кранов.

Подведем итоги – при минимальном давлении вы сможете пользоваться только одним краном и забудете о разветвленной сети водоснабжения.

Максимальное давление воды в водопроводе

Верхний предел ограничен производительностью насосов и кольцевой жесткостью арматуры. Поэтому максимальное давление в водопроводе теоретически доходит до 15 атмосфер. Ведь большие показатели не выдержат ни трубы, ни запорные вентили.

Но на практике максимальный показатель в городском водопроводе не превышает 7-10 атмосфер. И он характерен лишь для внутренних сетей многоэтажных строений.

Ну а внутри квартиры или дома давление ограничивают на отметке 6-7 атмосфер, поскольку больший напор может повредить тонкую механику современных сантехнических приборов.

Таким образом, максимальное давление обеспечивает сильный напор и гарантирует бесперебойное водоснабжение многоэтажных строений. Однако при таком показателе увеличивается риск повреждения «начинки» всех сантехнических приборов.

Оптимальное давление воды в водопроводе

Основной критерий, согласно которому можно определить оптимальное давление воды в водопроводе – нормы потребления жидкости. А согласно санитарным нормам на каждого человека приходится не менее 4,5 м3 воды в месяц. Но расходуем мы намного больше.

Поэтому с учетом пропускной способности стандартных полудюймовых труб внутренней разводки оптимальное значение приблизится к отметке 2-2,5 атмосферы. При таком давлении потребитель не заметить скачков напора при одновременно использовании крана и сливного бачка.

Но обилие потребляющих воду приборов заставляет нас завысить этот показатель до хотя бы 4 атмосфер. Поскольку при меньшем давлении невозможно одновременно пользоваться стиральной машинкой и душевой кабиной или посудомоечным агрегатом и обычным краном.

Итого, оптимальное давление в системе водоснабжения должно удерживаться на уровне 3,5-4 атмосфер. Однако любой бытовой трубопровод должен «держать» гидравлический удар, спровоцированный скачком до 6-10 атмосфер (каким давлением испытывают водопровод в конкретном случае, решают только проектировщики системы).

Способы увеличения и уменьшения давления воды в водопроводе

Для понижения давления используют особые компенсаторы – предохранительные клапаны или редукторы, пружины которых настроены на определенный напор. Если давление в водопроводе превысило этот показатель, то клапан «стравливает» лишний объем жидкости в канализацию.

Обычно такие устройства монтируют только в промышленные и коммунальные водопроводы, а в бытовых инженерных сетях предохранительные клапаны встречаются нечасто. Но если ваш домашний водопровод запитан от магистрали, то предохранительный клапан будет далеко не лишним.

Ну а установку этого элемента проводят следующим образом:

  • Если точка врезки расположена не под землей, а в колодце, то предохранительный клапан монтируют как отвод от подключаемой трубы, врезая его за точкой сопряжения магистрали и водопровода. В этом случае можно пренебречь утилизацией сбрасываемой жидкости – ее впитает грунт на дне колодца.
  • Если точка врезки расположена в траншеи и уже недоступна, то предохранительный клапан монтируют за центральным вентилем, перекрывающим подачу воды в дом. И в этом случае вам придется позаботиться о линии, связывающей сливной патрубок клапана и канализацию или емкость для сбора стравленной жидкости.

Разумеется, такая система требует некоторых расходов, но керамические вентили современных смесителей, разрушаемые при давлении 7-8 атмосфер, стоят еще дороже.

Повышение давления воды в водопроводе реализуется более сложным способом. Для этого нам понадобится накопитель, в котором можно собрать запас воды, и особый насос, перекачивающий этот запас к потребителю.

То есть для повышения давления в системе вам придется сделать следующее:

  • Установить на полу или настенной консоли 200-литровый накопитель.
  • Соединить накопитель с центральным запорным вентилем или счетчиком воды шлангом.
  • Установить внутри накопителя поплавковый датчик, отслеживающий наполнение этой емкости. Причем датчик монтируют на входящей линии.
  • Установить на «исходящий» штуцер накопителя насос для перекачки жидкости, управляемый датчиком давления, который срабатывает при открытии крана.
  • Соединить свободный штуцер насоса с коллектором внутреннего водопровода шлангом.

Проделав эти манипуляции, вы «привяжите» давление в водопроводе к характеристикам насоса для перекачки жидкости, получив шанс уменьшать и увеличивать напор в системе, меняя производительность насоса и емкость бака.

Регулировка давления в системах автономного водоснабжения загородных домов

Система водоснабжения загородного дома, как правило, черпает воду от автономного источника – колодца или скважины. Поэтому за напор в таком водопроводе отвечает насосная станция – несложный агрегат, состоящий из гидроаккумулятора, насоса и блока управления.

Принцип работы такой станции заключается в следующем: насос закачивает воду в аккумулятор, который отдает жидкость потребителю, а блок управления включает или выключает двигатель насоса, реагируя на изменение давления в аккумуляторе. Проще говоря: если в аккумуляторе нет воды, то в аккумуляторе падает давление и насос работает, а если есть, то давление в накопителе повышается и насос отключается. Соответственно, открыв вентиль крана в доме, мы освобождаем аккумулятор от жидкости, попутно запуская насос станции.

Поэтому регулировка давления в системах автономного водоснабжения осуществляется путем калибровки блока управления, которому задают минимальный показатель – «стартовое» давление, включающее насос, и максимальный показатель – давление при котором насос отключится. Подняв стартовое давление, мы увеличиваем максимальный напор в водопроводе. Соответственно, уменьшив максимальный показатель, мы снижаем пиковое давление в системе автономного водоснабжения.

Технически процесс регулировки выглядит как ослабление или затягивание двух подпружиненных винтов, скрытых в кожухе блока управления. Причем подробная инструкция по регулировке прилагается к комплекту документации каждой насосной станции.

Кроме того, корректировку напора в автономном водопроводе можно выполнить с помощью настройки гидроаккумулятора. Для этого нужно сделать следующее:

  • Наос станции отключается, после чего нужно открыть краны в доме, стравив воду из аккумулятора.
  • Далее к ниппелю аккумулятора подключается обычный велосипедный или автомобильный насос, с помощью которого можно поднят давление в пустой части аккумулятора, отделяемой от заполняемой области мембраной.
  • После подкачки воздуха на ниппель аккумулятора монтируют манометр, стравливая давление до нужной величины (обычно до 1,5-2 атмосфер).

Проделав эти действия можно изменить напор в водопроводе без сложной регулировки блока управления. Поэтому большинство владельцев насосных станций прибегают именно к этой методике калибровки напора в своих системах автономного водоснабжения.
