Поворотные лестницы на 90 – Лестница поворотная на 90 градусов

с забежными ступенями из дерева своими руками, расчет

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени. Лестница с поворотом более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности. В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

• глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
• по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
• высота ступеньки может варьироваться от 12 до 22 см;
• край проступи не должен выступать более, чем на 4 см;

Проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):

• формула удобства: e — j = 12 см;
• формула безопасности: e + j = 46 см;
• формула шага: 2 j + e = 62 (60-64) см.

Если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо. Расстояние от лестничного марша до перекрытия должно быть не меньше 200 см.

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

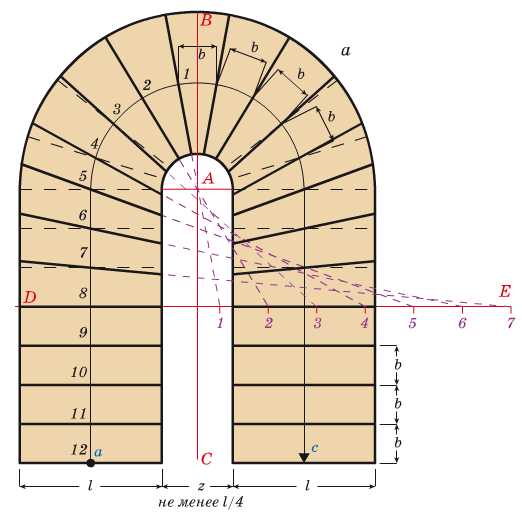

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней.

Чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1.

Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7. Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

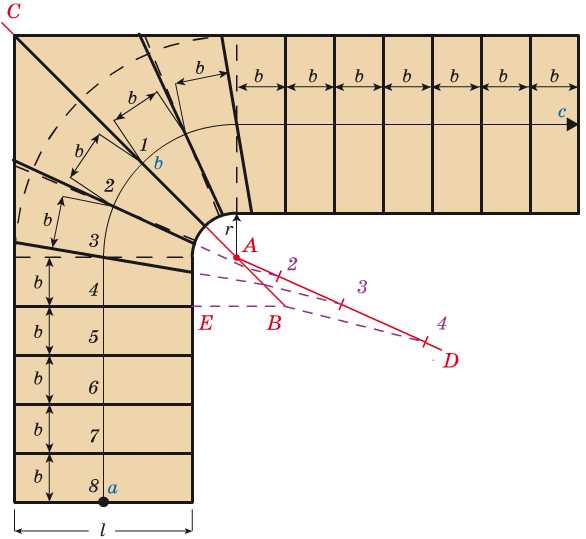

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

• прямая АС делит угловую ступень пополам;
• две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

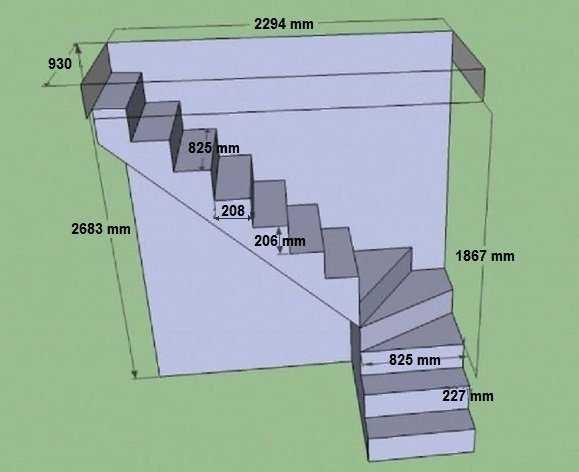

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

• длина лестничного проема равна 2294 мм;
• ширина — 930 мм;
• высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°.

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур. В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней. Верхние концы косоуров закрепляем с помощью металлических уголков.

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

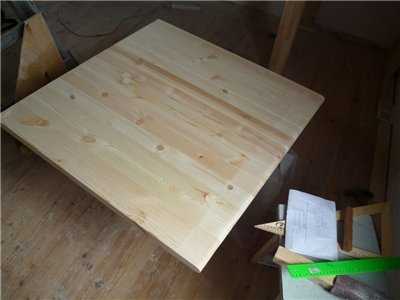

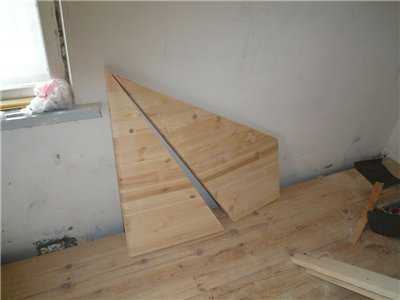

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине. Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками. Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени. Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы. Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру.

Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин. Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня. Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой. Одномаршевая лестница с забежными ступенями готова.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Как ухаживать за деревянной лестницей

Древесина самый капризный строительный материал и без должного ухода лестница не прослужит своим владельцам отмеренного срока.

Что нужно знать, чтобы эксплуатация поворотной лестницы была надежной и долгой:

• Не подвергать конструкцию излишней влажности. Уборка заключается в протирке влажной тряпкой деревянных поверхностей без использования агрессивных моющих средств – щелочей, растворителей, кислот. Заключительным этапом чистки станет вытирание поверхностей насухо с добавлением специального воска для мебели.
• Важно создать в доме вентиляционный баланс, так как пересушивание для древесины чревато растрескиванием и созданием щелей для очагов размножения плесени и личинок короеда. В незаметных темных местах, они плодятся с катастрофической быстротой.
• Своевременно устранять все неполадки – расклейку соединений, выкручивание крепежа, потерю жесткости ступеней и ограждений, скрип. Профилактика, прежде всего, важна ради безопасности владельцев. Если требуется, конструкцию разбирают или заменяют вышедшие из строя элементы.

Важно помнить, что готовая лестница даст усадку, как и любое изделие из древесины. Поэтому не рекомендовано проводить самостоятельный монтаж сразу намертво – 2–3 недели лестница должна стоять собранной «на живульку».

Нехитрые методы сохранения первозданного вида деревянной поворотной лестницы позволят домашнему мастеру гордиться собственным изделием долгое время. Однако, любая лестница – это расходный предмет домашнего интерьера и со временем он потребует замены. Это важно помнить, если владельцы собираются изготавливать модель из ценных пород.

lestnitsygid.ru

Поворотные лестницы на 90 — Всё о лестницах

Поворотные лестницы на второй этаж с забежными ступенями и площадкой: особенности конструкций

Поворотные модели лестниц на второй этаж с промежуточной площадкой или без неё пользуются немалой популярностью. Существует множество вариаций их исполнения, но наибольшим спросом пользуются модели с поворотом на 90 и 180 градусов. Давайте рассмотрим, чем они отличаются друг от друга и как сделать такую лестницу своими руками.

Особенности поворотных лестниц

Лестница поворотного типа позволяет выполнить более изящный проход на второй этаж. В отличие от прямых маршей они меняют направление движения. При этом можно выделить и другие выгодные отличия:

• Компактность. Занимают меньше места при сохранении оптимальных параметров.
• Удобство. По ним можно без труда передвигаться даже с грузом.
• Эстетичность. Угловые лестницы смотрятся очень аккуратно и интересно.
• Безопасность. Этот показатель выше, чем у винтовых конструкций при схожести некоторых параметров.

Компактность и удобство — главные особенности поворотных лестниц

Посредством использования площадок и забежных ступеней можно вывести поворот лестницы на любой градус. Существуют модели на 30, 45, 70 градусов и другие, но они используются крайне редко.

С поворотом на 90 градусов

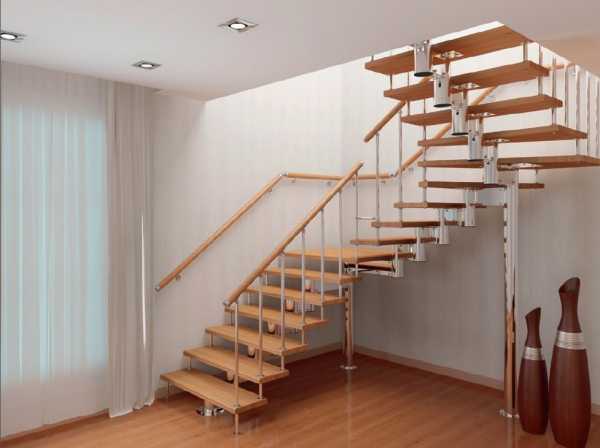

Наиболее распространенной является модель лестницы с поворотом на 90 градусов. Такие конструкции широко применяются при обустройстве частных домов и дач, они представляют собой некое сочетание винтовой и прямой маршевой конструкции. В отличие от обычных лестниц такие модели помимо стандартных рядовых ступеней могут содержать еще и поворотные или, иными словами, забежные, они отличаются не только формой, но и размерами. Ширина проступи должна быть большей, чем обычно, так как она сужается в направлении точки опоры. Оптимальные размеры выводятся по соотношению с центральной линией.

Лестница поворотной конфигурации ориентирована, прежде всего, на размещение возле стены, желательно в углу. Преимуществом такого изделия является её компактность при минимальных изменениях внешнего вида. Вывести поворот можно в любой её части, обычно это нижняя половина. При этом направление движения меняется практически незаметно для идущего по ней человека, поэтому никак не сказывается на удобстве передвижения. Это, пожалуй, один из наиболее безопасных видов забежных лестниц.

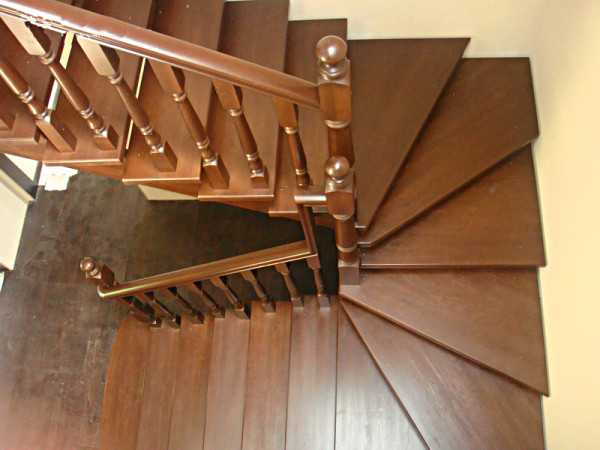

Г-образная поворотная лестница с забежными ступенями является самой распространенной

С поворотом на 180 градусов

Более интересной в исполнении является лестница с забежными ступенями, но уже с поворотом на 180 градусов. Она позволяет постепенно сменить направление подъема абсолютно в противоположную сторону. Такие модели еще больше напоминают свой винтовой аналог, но при этом все еще сохраняются конструкционные отличия для маршевых изделий.

Для лестницы с поворотными ступенями с забегом на 180 градусов характерны такие же составляющие детали, как и для Г-образной конструкции, однако здесь забежные и рядовые ступени чередуются несколькими отрезками. Понять принцип их расположения можно, если рассмотреть такую лестницу, сравнив её форму с буквой «П». Иными словами, начало захода на второй этаж осуществляется посредством подъема по стандартным прямым проступям. Затем начинается отрезок с поворотом в противоположную сторону. Количество необходимых забежных ступеней при этом просчитывается индивидуально. Последний отрезок пути также состоит из прямых ступенек. Это и есть П-образные модели.

Лестница с забежными ступенями и поворотом на 180 градусов поможет сэкономить место

Возможно и другое исполнение, когда вначале выполняется поворот на 90 градусов, а через несколько прямых ступеней – еще на 90. В связи с ограниченностью максимально допустимого количества ступеней для лестниц такой вариант применяется гораздо реже.

Двухмаршевые модели

В пределах одного марша выполнить поворот можно только посредством включения в конструкцию забежных ступеней. Тем не менее, есть еще один способ обустроить поворотный подъем на второй этаж, он предполагает использование двухмаршевых и трехмаршевых моделей. В этом случае в конструкцию дополнительно включается промежуточная площадка, которая позволяет:

• использовать только рядовые ступени;
• комбинировать рядовые и забежные ступеньки;
• обустраивать более высокие подъемы;
• выполнять повороты под любым углом.

Несмотря на последнюю особенность, в большинстве случаев используются стандартные параметры с движением под 90 и 180 градусов. Г-образная лестница, выполняемая с поворотом на 90 градусов, строится таким образом, чтобы два марша соединялись между собой промежуточной площадкой в перпендикулярном направлении. Чаще всего достаточно лишь обычных ступенек и просторной площадки, ширина которой должна соответствовать размерам самого пролета.

Двухмаршевая лестница является более комфортной для передвижения

Поворотные П-образные лестницы с промежуточной площадкой на 180 градусов позволяют резко изменить направление движения. При этом размеры переходного элемента удваиваются, так как должен обеспечиваться свободный выход на него с двух параллельно размещенных маршей, минимально допустимое расстояние между которыми составляет 20 см. Можно выполнить более плавный переход подъема на этаж, скомбинировав промежуточную площадку с забежными ступенями.

Технология самостоятельного изготовления

Для того чтобы сделать одну из представленных моделей, в первую очередь, необходимо произвести расчеты и разработать проект. Самой простой вариацией является Г-образная лестница с поворотом через угловую промежуточную площадку. Своими руками сконструировать её можно посредством банального соединения двух обычных маршей с прямой промежуточной площадкой подходящей площади.

Для угловой лестницы с забежными ступенями, выполняемой своими руками, проект разрабатывается графическим методом. По центру марша чертится ось, от неё в месте закругления нужно вывести поперечные лучи, обозначающие границы проступи. На отрезке центральной линии их ширина должна быть не менее 23 см.

Схема изготовления лестницы с забежными ступенями

Можно делать ступени лестницы как открытыми, так и закрытыми, второй вариант предполагает более тщательную подгонку деталей.

Монтаж выполняется стандартным способом: вначале выводятся косоуры, а затем от них делается каркас для установки проступей и подступенков. Забежные ступени лучше делать немного большими, чтобы можно было откорректировать их при установке.

Сделать своими руками поворотную лестницу на второй этаж под силу каждому. Несмотря на то что процесс проектировки может показаться весьма сложным, на деле все оказывается гораздо более простым. Лучше всего оставить небольшой запас материала, чтобы по месту работ можно было исправить недочеты в расчетах.

Г-образная лестница своими руками — как сделать угловую лестницу

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени.

Лестница с поворотными ступенями более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности.

В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

• глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
• по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
• высота ступеньки может варьироваться от 12 до 22 см;
• край проступи не должен выступать более, чем на 4 см;
• проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):

  1. формула удобства: e — j = 12 см;
  2. формула безопасности: e + j = 46 см.
  3. формула шага: 2 j + e = 62 (60-64) см;
• если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
• расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас. соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b. где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

1. прямая АС делит угловую ступень пополам;
2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

• длина лестничного проема равна 2294 мм;
• ширина — 930 мм;
• высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

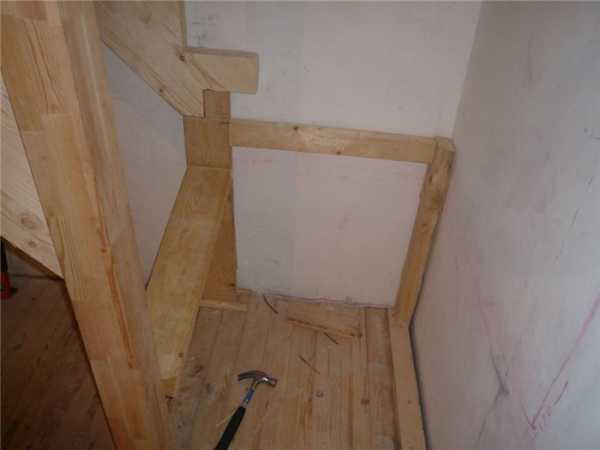

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

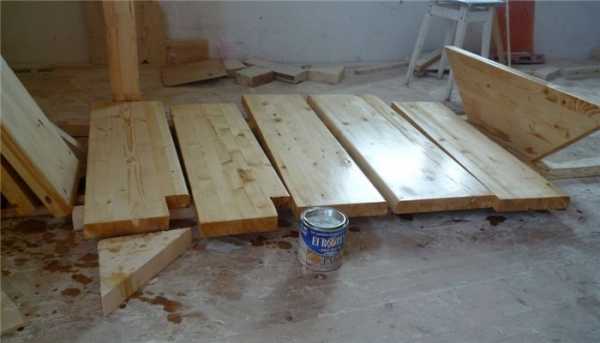

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.

Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

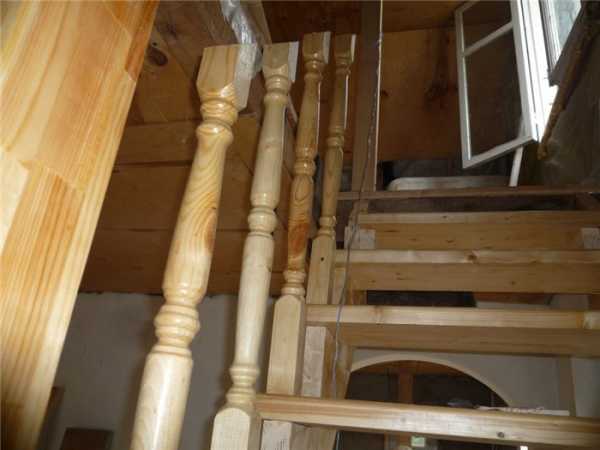

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

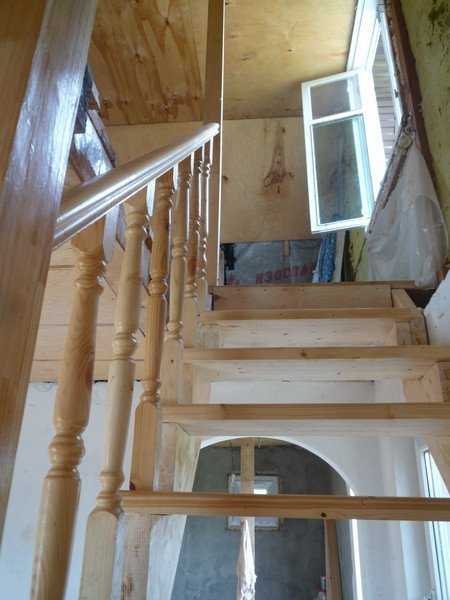

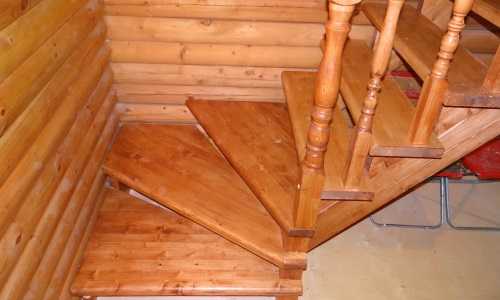

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Возведение лестницы с поворотными ступенями на 90 градусов

Для организации подъема на второй этаж в загородном коттедже небольшой площади наилучшим решением будет лестница с поворотными ступенями на 90°, идущая вдоль двух наружных стен. Данная конструкция дает возможность хозяину сэкономить площадь своего жилища и потому строится во многих домах. Соорудить лестничный пролет с поворотом вполне реально своими руками, если предварительно разобраться с важными моментами, возникающими во время строительства.

Виды Г-образных пролетов

Г-образная конструкция представляет собой лестницу с двумя маршами одинаковой или разной длины, пристроенную к стенам в углу здания. Чаще всего встречается конфигурация с коротким нижним и длинным верхним маршем. Существует 2 вида таких сооружений:

• лестница с переходной площадкой между маршами;
• с поворотными ступенями, которые называют забежными.

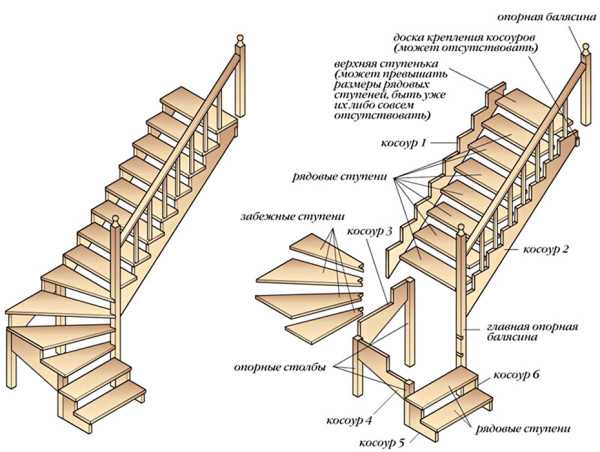

Схема сборки лестницы с забежными ступенями.

Конструкция с площадкой проще в исполнении и безопаснее во всех смыслах. Но устройство площадки отнимет не менее 1 м полезной площади, что считается недостатком. Когда же вместо площадки сделаны ступеньки, обеспечивающие одновременно подъем и поворот на 90 градусов, то вся выделенная под сооружение площадь используется эффективно. Кроме того, подъем с забежными ступеньками придает конструкции элегантности и эстетичности. Но здесь кроются и недостатки:

• расчет размеров поворотных элементов лестницы довольно сложен;
• сооружение немного проигрывает по безопасности традиционной площадке из-за клиновидной формы ступеней на повороте;
• при спуске может возникнуть ощущение дискомфорта, вызываемое зауженной частью ступенек.

Дискомфорт возникает на психологическом уровне у многих людей, хотя и не у всех. Когда человек спускается по лестнице и доходит до клиновидных забежных ступенек, у него может возникнуть чувство, что ему будет некуда поставить ногу. Так что перед строительством подобного марша стоит посоветоваться с членами семьи и принять совместное решение. Другой вариант — выполнять поворот лестничного пролета на небольшой высоте, сделав первый марш из 3-4 ступеней.

Как рассчитать сооружение с поворотом

Чертеж двухмаршевой поворотной лестницы.

Существует несколько расчетных методик поворотной части, но ни одна из них не является простой. Для простоты рекомендуется выполнить чертеж, где надо изобразить вид сверху всей лестничной клетки. То есть нужно начертить от руки квадрат в соответствующем масштабе, куда требуется вписать лестничный пролет с поворотом. Затем надо высчитать количество ступеней и общую длину пролета, как будто он прямой. Нужно измерить высоту между полами этажей, а потом производить расчеты на основании таких правил:

• наклон лестницы должен вписаться в диапазон 27-42°;
• ширина ступеньки для удобной постановки ноги — от 260 до 330 мм;
• высота между ступенями — от 145 до 185 мм.

Ширину пролета можно выбирать произвольно, но меньше 90 см ее делать не стоит. Слишком узкий проход создаст трудности при переноске вещей на 2 этаж. Чтобы узнать число ступенек лестницы, надо разделить высоту между этажами на оптимальный подъем проступи, 150 мм. Например, перепад высот равен 3 м, тогда число ступеней равно 3000/150 = 20 шт. Приняв оптимальную ширину проступи 300 мм, нетрудно определить длину лестничного пролета в плане: 20 x 300 = 6000 мм, или 6 м, что соответствует уклону 27°. Визуально представить такой подъем поможет второй чертеж: вид ступенек сбоку.

Маршевые лестницы с забежными ступенями.

Расстояние 6 м слишком велико, столько можно выделить разве что в большом особняке. Лестницу надо немного сложить, уменьшив ширину проступи до 260 мм, а высоту подступенка увеличив до 180 мм. При этом передний торец проступи допускается выдвинуть вперед на 30 мм. Тогда уклон выйдет 38°, а ступеней останется 17 шт. на общую длину 3,68 м. Поделить ступеньки лучше так:

• нижний марш — 4 шт.;
• 3 забежных ступени;
• верхний марш — 10 шт.

При таком раскладе вся конструкция займет в длину не более 3 м, что вполне приемлемо для здания небольшой площади. Поворотных ступенек лучше сделать 3 шт. разделив на 3 части угол 90°, для наглядности их стоит нанести на чертеж.

Графический способ расчета — наиболее доступный рядовым домовладельцам; на бумаге или в компьютере картина отражается наилучшим образом.

Советы по монтажу

Наиболее распространенный материал для постройки лестницы в частных домах — древесина. Г-образный пролет тоже проще всего мастерить из дерева, но с учетом некоторых особенностей. Если в прямом марше тетива опирается на пол, то в поворотном придется соорудить дополнительную опору. Обычно ее делают в виде столба из деревянного бруса, закрепляемого к полу и перекрытию в месте, где начинается длинный марш. Крепление второй тетивы осуществляется к стене.

В данном видео горожанка делится своим опытом самостоятельного строительства деревянной лестницы с забежными ступенями.

Ступеньки требуемых размеров, стойки, перила и балясины заготавливаются заблаговременно, как и брусья для изготовления перил. Этапы возведения лестницы выглядят так:

1. Изготовление тетивы. Брус размечается под крепление ступеней, производится вырезание треугольных пазов.
2. Монтаж вертикального опорного бруса. Для стыковки с тетивой в нем необходимо выдолбить глухой паз соответствующих размеров.
3. Крепление тетивы к стене и установка под ней подпорного бруска, который связывается с вертикальным столбом перекладиной для жесткости.
4. Установка второй тетивы с прикреплением к перекрытию и столбу.
5. Монтаж опорной конструкции для поворотных ступеней в виде брусков, прикрепленных к стене. Разметка и вырезание клиновидных проступей, подготовка пазов в опоре для их монтажа.
6. Закрепление всех ступеней верхнего марша и на повороте под углом 90°.
7. Вырезание коротких косоуров для монтажа первого марша, постановка их на место с креплением к стене, полу и опорному столбу.
8. Установка последних ступенек, стоек и перил.

В данном видео демонстрируется расчет забежных ступеней при повороте лесничного марша на 90 градусов.

При постановке треугольных ступенек надо учесть, что от нагрузки они могут треснуть вдоль волокон. Поэтому под каждой следует предусмотреть горизонтальную опору.

Источники: http://vseolestnicah.ru/vidy-lestnic/povorotnye-lestnicy-na-vtoroj-etazh.html, http://lestnitsy-perila.ru/vnutrennie/povorotnaya-lestnica-zabezhnymi-stupenyami-svoimi.html, http://stupenimaster.ru/lestnitsyi/s-povorotnymi-stupenyami-na-90.html

lestnica-mpl.ru

Лестница с поворотом на второй этаж 90 и 180 градусов

Поворотная лестница – одна из самых популярных моделей. Она удобна, эстетична, не занимает много места и подходит для большинства помещений. Есть несколько вариантов конструкции поворотной лестницы. В данной статье мы рассмотрим их особенности, различия и основные требования к ним.

Особенности конструкции

Основная особенность поворотной конструкции в том, что при подъеме она меняет направление движения. Лестница может поворачиваться на 180 градусов, 90 или 270. Это делает ее более изящной и оригинальной, в сравнении с прямыми маршевыми лестницами. Кроме того, ее выделяет еще несколько преимуществ:

• Лестница с поворотом компактна. Она занимает мало места, сохраняя при этом весь свой функционал.
• Она удобна и комфортна для перемещения даже с габаритными грузами.
• Поворотная лестница на второй этаж обладает свойствами декоративности. Аккуратная и интересная форма эстетично вписывается в самые разные стили и направления дизайна.
• Уровень безопасности поворотных конструкций достаточно высок, в сравнении с винтовыми лестницами.

Виды поворотных лестниц

Все поворотные конструкции подразделяются по основному критерию – форме и градусу поворота:

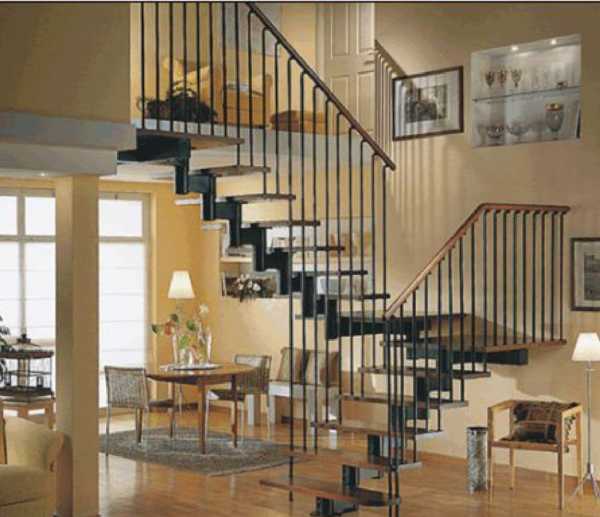

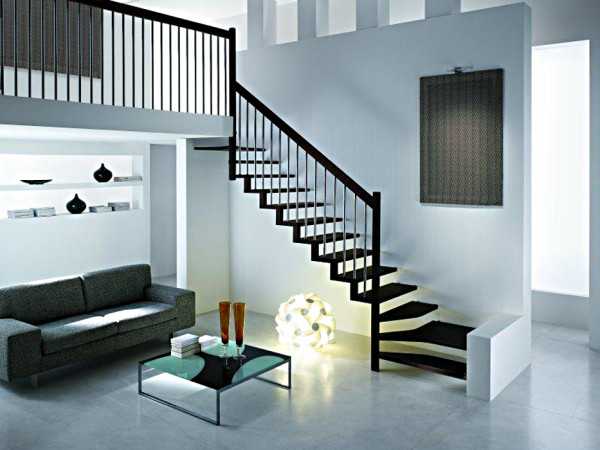

• Лестница с поворотом 90 градусов – самый популярный тип. Часто используются в дачных и частных домах, внешне напоминают некое подобие сочетания винтовых лестниц с прямыми маршами. Часть ступеней таких лестниц являются обычными рядовыми, а часть – это поворотные, забежные ступени. Ширина их должна быть несколько больше обычной, ведь с одной стороны они сужаются.  Оптимальный размер определяется в центре ступени.

Лестница с поворотом 90 градусов размещается чаще всего вдоль стены либо в углу. Поворот выводится преимущественно в нижней части лестницы. Г-образные лестницы очень удобны и безопасны, перемещаясь по ним, человек практически не замечает изменения направления движения.

• Лестница с поворотом на 180 градусов – более интересная модель. Она разворачивает вектор движения в совершенно противоположном направлении. Такие лестницы очень напоминают винтовые, сохраняя при этом основные параметры прямых маршевых конструкций.

Набор элементов П-образных лестниц схож с Г-образными, отличие в том, что здесь происходит чередование отрезков рядовых и забежных ступеней. Лестница с поворотом на 180 градусов может включать 2 или 3 марша.

• Лестница с поворотом 270 градусов больше всего напоминает винтовую модель. Из всех типов поворотных конструкций она наиболее выгодна с точки зрения экономии пространства.

Поворот во всех этих лестницах может осуществляться разными способами:

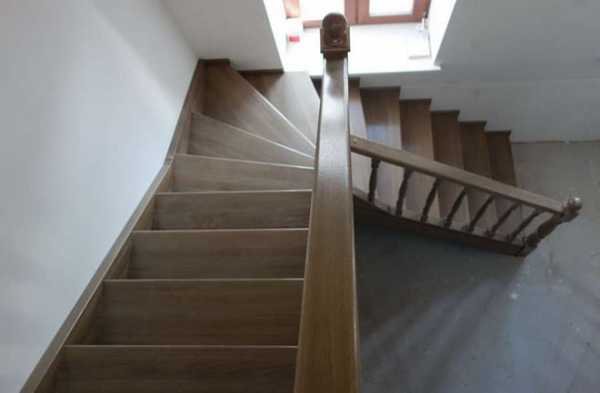

• Забежные ступени – особый тип ступеней, образующих радиус поворота за счет сужения по одной стороне. Они экономят пространство, сохраняя при этом свойства пологости конструкции.
• Поворотная площадка – соединяет два прямых марша в точке разворота. Смотрится очень эстетично, имеет высокий уровень безопасности.

Требования к поворотным лестницам

Поворотные лестницы возводятся с учетом следующих основных требований:

• Высота лестничного проема должна быть не менее 2 м.
• Параметры ширины выбираются в зависимости от индивидуальных требований. Однако не рекомендуется делать марш с шириной менее 0,9 м.

• Рекомендуемый угол наклона – 20-45⁰.
• Наиболее удобны ступени высотой 12-22см.
• Забежные ступени по широкому краю должны быть не более 40см, а по узкому – не менее 10см. По центральной линии ширина должна оставлять не менее 20см и быть равной везде.
• Лестница на второй этаж с поворотом должна иметь свободный подход.
• Поворотные площадки предпочтительнее забежных ступеней.
• Если на верхние этажи планируется заносить крупногабаритные вещи, необходимо учесть это на этапе проектирования лестницы.
• Металлические конструкции возводятся спустя 1-1,5 года после завершения строительства дома. Здание должно дать усадку, иначе есть риск деформации лестницы.

Все поворотные конструкции состоят из базовых элементов:

• несущих компонентов (косоур, тетива или больца),
• ступеней и площадок,
• ограждающих элементов (перила, поручни, заполнение).

Все составляющие проектируются и конструируются с учетом требований безопасности дальнейшего использования конструкции.

Поворотные лестницы изготавливаются из дерева, металла, бетона. Конструкция с забежными ступенями вполне может быть сделана своими руками. Инструкцию по изготовлению такой лестницы вы можете найти на нашем сайте.

gidlestnic.ru
