Нормы и правила выполнения электромонтажа в квартире, доме, коттедже

Применение кабеля NYM и ВВГ в частном доме и квартире

индексы НГ(не горючий) и LS(самозатухающий)

За последний год при выполнении электромонтажных работ мы стали сталкиваться с повышенным интересом заказчикам к применяемому кабелю. Прочитав в интернете о том, что кабель NYM запрещено прокладывать в одной штробе по несколько штук(а некоторые «специалисты» вообще пишут о запрете применения подобного кабеля), наши клиенты на основании этих утверждений попытались предъявить к нам необоснованные претензии.

Рекомендация

Не принимайте все, что написано на тематических сайтах за истину в последней инстанции. Если нет ссылки на действующие нормативные акты, скорее всего статью писал далеко не профессионал или обычный копирайтер, очень далекий от электромонтажа.

Я решил глубже разобраться в этой проблеме, очередной раз перечитав действующие правила по проведению электромонтажных работ в жилых зданиях сделав выписки и приложил краткие комментарии.

Действующие нормативы по применения кабеля НГ(не горючий) и ЛС(самозатухающий)

Подробнее…

Соединение проводов и кабелей

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

ПУЭ-7 Глава 2.1
Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85
3. Производство электромонтажных работ
Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помеще­ниях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011
526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

— материал проводника и его изоляцию;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Подробнее…

Выбор сечения кабеля по току

Основополагающим документом в проведении электромонтажа является ПУЭ (привила устройства электроустановок). Я не ставлю задачу процитировать все нормы и правила, это займет массу нашего времени. Рассмотрим основное, наиболее чисто встречающееся в повседневной жизни. Одно из первых вопросов возникающие при проведении электромонтажных работ является расчет нагрузок и сечения кабеля по току. Рассмотрим несколько таблиц из ПУЭ в которых указаны допустимые токи для разного сечения кабеля.

ПУЭ Глава 1.3

Раздел: допустимые длительные токи для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией

Таблица 1.3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, нейритовой или резиновой оболочке, бронированных и небронированных





Ток *, А, для проводов и кабелей



Сечение токопро-водящей

одно-жильных

двух-жильных

трех-жильных

жилы, мм



при прокладке







в воздухе

в воздухе

в земле

в воздухе

в земле

___________

* Токи относятся к проводам и кабелям как с нулевой жилой, так и без нее.



1,5

23

19

33

19

27

2,5

30

27

44

25

38

  4

41

38

55

35

49

6

50

50

70

42

60

10

80

70

105

55

90

16

100

90

135

75

115

25

140

115

175

95

150

35

170

140

210

120

180

50

215

175

265

145

225

Комментарий
Как мы видим из таблицы самые распространенные кабели 1,5мм2 и 2,5мм2, проложенные открыто выдерживают токи 19 и 25 ампер соответственно, а если те же кабели проложены в земле (или замоноличены в стене) токи еще более увеличиваются. По правилам для защиты групповой линии с установленным шестнадцати амперным автоматом можно использовать кабели обоих сечений.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами







Ток, А, для проводов, проложенных



Сечение токо-

прово-дящей







в одной трубе



жилы, мм

открыто

двух одно-

жиль-ных

трех одно-

жиль-ных

четырех одно-

жиль-ных

одного

двух-

жиль-ного

одного трех-

жильн-ого

1,5

23

19

17

16

18

16

2,5

30

27

25

25

25

21

4

41

38

35

30

32

27

6

50

46

42

40

40

34

10

80

70

60

50

55

50

16

100

85

80

75

80

70

25

140

115

100

90

100

85

35

170

135

125

115

125

100

50

215

185

170

150

160

135

Комментарий
Внимательно изучив эту таблицу видно, что токи, которые выдерживают медные провода несколько ниже. Когда мы приходим в магазин, для покупки кабеля, там висит именно эта таблица. Продавцам значительно выгоднее продать Вам кабель более большого сечения.  Однако в соответствии с правилами мы должны пользоваться первой таблицей. Именно в ней внесены нужные нагрузки! Во второй таблице прописаны максимальные токи для проводов и шнуров, это существенно отличается от кабеля!

ПУЭ Глава 7.1

Раздел: Электропроводки и кабельные линии

В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1.

Таблица 7.1.1 Наименьшие допустимые сечения кабелей
и проводов электрических сетей в жилых зданиях

Наименование линий

Наименьшее сечение кабелей и проводов с медными жилами, мм2

Линии групповых сетей

1,5

Линии от этажных до квартирных щитков и к расчетному счетчику

2,5

Линии распределительной сети (стояки) для питания квартир

4,0

Подробнее…

Правила установки УЗО (Устройство защитного отключения) ДИФ автомата

ПУЭ Глава 7.1

Раздел: Защитные меры безопасности

7.1.71. Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО).

7.1.76. Рекомендуется использовать УЗО, представляющее собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока.

Не допускается использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту.

При использовании УЗО, не имеющих защиты от сверхтока, необходима их расчетная проверка в режимах сверхтока с учетом защитных характеристик вышестоящего аппарата, обеспечивающего защиту от сверхтока.

7.1.79. В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА.

Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

Установка УЗО в линиях, питающих стационарное оборудование и светильники, а также в общих осветительных сетях, как правило, не требуется

7.1.80. В жилых зданиях УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках.

7.1.82. Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например в зоне 3 ванных и душевых помещений квартир и номеров гостиниц.

Комментарий
Установка УЗО является обязательной только на розеточные линии улицы, влажные помещения и оборудование в инструкции по подключению прописано его применение (Стиральные, посудомоечные машинны, джакузи и прочее). На освещение и обычные групповые линии установка УЗО не является обязательной.

7.1.83. Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников

Подробнее…

Можно ли штробить стены

Штобление стен и потолков в квартирах панельных домов панельных домах Санкт-Петербурга и большей части России регламентируется достаточно противоречиво. Практический каждый электрик трактует эти правила как ему больше нравится. Единственный регион где законодательно запрещено любое штробление в квартирах панельных домов типовых серий является Москва. Во всех остальных городах и весях нашей необъятной страны нет такого руководства, которое настолько «заботиться» о своих согражданах.

Постановление правительства Москвы
от 25 октября 2011 г. № 508-ПП

11.При производстве работ по переустройству и (или) перепланировке жилых и нежилых помещений в многоквартирных домах и жилых домах не допускается: ……

11.11. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов (в многоквартирных домах типовых серий).

Подробнее…

Прокладка кабеля в штробах, необходимость гофры

ПУЭ Глава 7.1

Раздел: Электропроводки и кабельные линии

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).
Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.
Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.
Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.
В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.
В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

Комментарий
Комментарий
В негорючих конструкциях допускается прокладка кабеля в двойной изоляции непосредственно (без гофры или трубы) Прокладка кобеля в стыках панелей запрещена во время строительства здания! Прокладка в монтажных стыках при ремонте не регламентируется. 7.1.37. А что не запрещено, то разрешено.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках,



Подробнее…

Заземление в розетках, прокладка проводки шлейфом

Достаточно часто возникает вопрос прокладки проводки шлейфом (радиальная схема). При такой прокладке идет значительная экономия кабеля и снижаются трудозатраты. Однако и существует ряд минусов. Самый большой это то, что сила тока, проходящая через первую розетку, суммируется со всеми остальными розетками на шлейфе. Когда розеток много, нагрузка на первую контактную группу достаточно высока. Особенно актуально это для кухонь квартир, где большинство приборов имеют большое электропотребление. Сегодня действующий норматив по электромонтажным работам в квартирах СП 31-110-2003. Ссылка на пункт приведена ниже

СП 31-110-2003 Проектирование и монтаж электроустановок жилых и общественных
зданий

8. СИЛОВЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕТИ

8.3 В радиальных схемах допускается присоединение шлейфом (РЕ проводники должны присоединяться с помощью ответвления) второго электроприемника, если это не противоречит требованиям по подключению конкретного оборудования, при этом тип и сечение проводников перемычек должны соответствовать проводникам основной питающей линии, в обоснованных случаях допускается подключение шлейфом до трех дополнительных электроприемников, при этом суммарная нагрузка по току не должна более чем в два раза превосходить значение номинального рабочего тока вводного аппарата головного (первого) электроприемника.

Комментарий

Правила ограничивают количество розеток в шлейфе тремя и регламентируют подключение заземления. Заказчикам электромонтажных работ следует обратить на это внимание. Многие электрики пренебрегает этими рекомендациями надеясь на русский авось.

Контроль качества
Наша компания оказывает услуги по контролю качества электромонтажных работ в квартирах. Инженер проверит качество монтажа, соответствие существующим нормативам, укажет на ошибки и даст рекомендации по их устранению.

www.els-sk.ru

ГОСТы, СНИПы, ПУЭ, Своды Правил по электрике

ГОСТы Название нормативного документа Скачать
ГОСТ 14209-85 Трансформаторы силовые масляные общего назначения. Допустимые нагрузки.
ГОСТ Р МЭК 61140-2000 Защита от поражения электрическим током. Допустимые нагрузки.
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности.
ГОСТ Р МЭК 536-94 Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током.
ГОСТ Р 50571.1-2009 Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения.
ГОСТ Р 50571.1-93 Электроустановки зданий. Основные положения.
ГОСТ Р 50571.16-99 Электроустановки зданий. Приемо-сдаточные испытания.
ГОСТ 26522-85 Короткие замыкания в электроустановках. Термины и определения.
ГОСТ 52735-2007 Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением свыше 1 кВ.
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP).
ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (код IP).
ГОСТ Р 53311—2009 Покрытия кабельные огнезащитные. Методы определения огнезащитной эффективности.
ГОСТ Р 52725—2007 Ограничители перенапряжения нелинейные для электроустановок переменного тока напряжения от 3 до 750 кВ. Общие технические условия
ГОСТ 29322-2014 (IEC 60038:2009) Напряжения стандартные
ГОСТ Р 52726-2007 Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним. Общие технические условия
ГОСТ Р 8.585-2001 Термопары. Номинальные статические характеристики преобразования
ГОСТ 24291-90 Электрическая часть электростанции и электрической сети. Термины и определения

www.asutpp.ru

Типичные нарушения правил электромонтажа

Некачественные соединения жил кабелей и проводов

    Это одна из главных причин всех пожаров и, соответственно, наиболее опасное нарушение норм электромонтажа. По существу электротехника, впрочем, как и радиотехника, это наука о контактах. Правилам выполнения контактных соединений посвящены ГОСТ 10434-82, пункты 3.8…3.10 и 3.34 СНиП 3.05.06-85, пункты 526.1…526.6 ГОСТ Р 50571.5.52-2011, также некоторые пункты Глав 1.7 и 2.1 ПУЭ. Это далеко не полный перечень нормативных документов, регламентирующих правила выполнения контактных соединений. Стоит обратить внимание на меры против ослабления контактов болтовых соединений, на необходимость предусматривать запас кабеля для повторного присоединения, на требования не допускать в местах соединений механических нагрузок.

    Для групповых сетей лучшими параметрами обладают соединения, выполненные сваркой и опрессовкой в гильзах. Можно использовать и различные предназначенные для этих целей сжимы.

    Пайка свинцово-оловянными припоями обеспечивает надежный контакт, но этот вид соединений таит в себе опасность: при использовании кислотных флюсов необходима тщательная промывка мест соединений после пайки, что не всегда возможно выполнить при размещении коробок под потолком. Остатки флюса разъедают изоляцию и могут стать причиной короткого замыкания. При использовании обычной канифоли процесс занимает много времени. Поэтому часто этот вид соединений подпадает под запрет применительно к групповым сетям освещения и розеток. Кроме того в случае короткого замыкания в линии, припой может расплавиться от нагрева.

    Выполнять соединения путем скрутки проводов не допускается, так как качество такого соединения очень сильно зависит от квалификации монтажника. Скрутка может прослужить и 30 лет, а может выгореть и за неделю.

    Нельзя допускать контакта непосредственно между медными и алюминиевыми жилами. Самый простой способ соединения – использовать болтовое соединение, в котором медный и алюминиевый проводники разделены стальной оцинкованной шайбой.

Нарушение непрерывности защитных проводников

    Все защитные проводники должны иметь надежные соединения и обеспечивать непрерывность электрической цепи. Это требование главы 1.7 ПУЭ и пункта 543.3 ГОСТ Р 50571.5.54-2011. При подключении группы электрических розеток шлейфом, (так же и светильников) защитный проводник должен быть соединен не в клеммнике розетки или светильника, а отдельным зажимом. То есть при отключении одной из розеток в шлейфе это никак не должно сказываться на непрерывности защитного проводника от начала и до конца группы розеток.

Нарушение целостности строительных конструкций

    При выполнении электромонтажных работ не допускается прокладка электропроводки через элементы строительных конструкций, предназначенных для несения нагрузки, если нельзя гарантировать целостность этих конструкций после прокладки через них кабелей. Это требование имеется например, в пункте 527.2.4  ГОСТ Р 50571.5.52-2011.

    В первую очередь недопустимо снижать прочность колонн и ригелей, несущих основную нагрузку.



Несоблюдение цветовой расцветки жил кабелей

    Это одна из причин электротравматизма. В ПУЭ и других руководящих документах прописано для защитных проводников (РЕ) использовать цветовое обозначение чередующимися полосами желтого и зеленого цветов. Нулевые рабочие проводники (N) обозначаются голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники (PEN) обозначают голубым цветом по всей длине с желто-зелеными полосами на концах. К сожалению, не редки случаи использование проводов и жил кабелей голубого и желто-зеленого цветов в качестве рабочих проводников, находящихся под напряжением. Просто потому, что не было кабеля с нужной расцветкой жил. Это приводит к риску поражения людей электрическим током, когда напряжение присутствует там, где его в принципе быть не должно.

    Для присоединения выключателей так же необходимо использовать кабели без голубых и желто-зеленых проводников. Если не удается найти кабель с нужными цветовыми обозначениями жил, то лучше затянуть в трубы провода, чем идти на грубейшее нарушение правил электромонтажа.



Неправильное использование УЗО

    Устройства защитного отключения (УЗО), реагирующие на дифференциальный ток могут быть со встроенной защитой от сверхтока (тока короткого замыкания), и могут не иметь такой защиты. Иногда приходится видеть, что вместо предусмотренных схемой электрощита дифференциальных автоматов, установлены УЗО без защиты от сверхтока.

    УЗО со встроенной защитой от сверхтока часто называют дифференциальным автоматом. Такое устройство защитит электрическую сеть и от перегрузок и от утечек тока на землю. Маркировку этих устройств можно посмотреть в ГОСТ Р 51327.1-2010 Раздел 6. Следует обратить внимание, что номинальный ток указан совместно с типом характеристики мгновенного расцепителя. Например, обозначение «С16» обозначает, что в составе данного УЗО присутствует автоматический выключатель с номинальным током 16 А с типом характеристики «С».

    УЗО без встроенной защиты от сверхтока защищает электрическую цепь только от утечек на землю. Для защиты от перегрузок и коротких замыканий дополнительно используют автоматический выключатель. Способы маркировки таких УЗО даны в Разделе 6 ГОСТ Р 51326.1-99. Главными параметрами устройства являются номинальный рабочий ток и номинальный отключающий дифференциальный ток.

    Некоторые другие нормативные документы по УЗО можно посмотреть в разделе Аппараты защиты и управления.

Отсутствие закладных деталей при проходе через стены и перекрытия

    Проходы кабелей через стены и междуэтажные перекрытия выполняют через закладные детали, которые могут представлять собой отрезки труб или коробов. При проходе через сгораемые стены (перегородки) необходимо использовать стальные трубы. Это требование можно найти в п. 3.18 СНиП 3.05.06-85.

    Все зазоры в местах прохода кабелей через стены необходимо заделывать несгораемой легко удаляемой массой.



Электропроводка должна быть сменяемой

    Это требование ПУЭ (Раздел 7.1) и СП 31-110-2003 (Глава 14)  часто игнорируется. При скрытой электропроводке возможность замены кабелей достигается использованием замоноличенных труб и каналов строительных конструкций, при открытой – применением коробов и электротехнических плинтусов.

    При этом допускается прокладка кабелей групповых сетей  в штробах (бороздах стен) под штукатуркой без возможности их замены в зданиях, выполненных из строительных конструкций из негорючих материалов. Но, следует иметь в виду, что в ПУЭ термин «допускается» обозначает, что данное техническое решение может быть принято в виде вынужденного исключения из правил при наличии каких либо конкретных сложностей в реализации требований в полном объеме (ПУЭ, п. 1.1.17).



Отсутствие изоляции на крюке для подвеса светильников

    Крюки и шпильки для подвеса светильников в жилых зданиях должны иметь устройства, изолирующие их от светильника. Это требование содержится во многих нормативных документах, например в п. 3.328 СНиП 3.05.06-85 и в п. 4.46 СП 31-110-2003. При этом СП 31-110-2003 допускает установку неизолированных крюков в случае деревянных перекрытий, либо при подключении светильников класса защиты 1.



Самая большая ошибка, допускаемая в электромонтаже

    Как бы странно это ни звучало, но самой большой ошибкой при выполнении электромонтажных работ является следование советам многочисленных сайтов, которые отправляют читателя не к действующим нормативным документам (ГОСТ, СНиП, ПУЭ), а к статьям с давно устаревшим содержанием. Где можно найти, например, рекомендацию использовать провод ПУНП, который, несмотря на его повышенную пожароопасность (по сравнению с современными кабельными изделиями) некоторые кабельные заводы продолжают выпускать, не имея на этот провод ТУ. На этих сайтах можно найти ошибочную информацию по выбору сечения жил кабелей и многое другое. И самое главное – зачастую то, что 10-15 лет назад было нормой, сейчас может уже числиться в разделе «запрещено», так как постоянно появляются новые материалы и способы монтажа.

    Подборки с наиболее востребованными нормативными документами по нормам электромонтажа электроустановок  до 1000 В можно найти в разделе сайта Обсуждаем ГОСТы, СНиП, ПУЭ.

    Если электромонтаж не разовое увлечение выполнить его «своими руками» у себя дома, а с ним связана вся жизнь, то важно знать основные нормативные документы и следить за их актуальностью.

    Здесь приведен далеко не полный перечень распространенных нарушений норм электромонтажа. Поэтому со временем напишу последующие части данной статьи.

    Об ошибках электромонтажа, связанных с электрощитовым оборудованием, можно почитать в статье сайта Нарушения правил электромонтажа — электрические щиты.



К ОГЛАВЛЕНИЮ (Все статьи сайта)                                                                                  18.05.2014

electromontaj-proekt.ru

Правила монтажа электропроводки | 10 правил монтажа проводки

Во время ремонта в квартире или доме обычно возникает вопрос, как правильно заменить электропроводку. Если вы хотите сделать это самостоятельно, то нужно знать все тонкости правильного монтажа электропроводки.

Как и в остальных видах работ, монтаж электропроводки начинается с планирования, который основывается на принципах удобства и безопасности. В основном, конечно в разработке плана, упор делается на безопасность, ведь электричество, такая штука, где халатность недопустима.

Работы должны быть грамотными и аккуратными, что сбережет от проблем и обезопасит ваше жилище. Четкому плану нужно придерживаться на всех стадиях работы.

10 правил монтажа электропроводки

Рассмотрим главные моменты, учитываемые в разработки плана.

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.

Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В помещении, размером 6 м2, по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками.

№ 8. Монтаж открытой прокладки кабелей (не путать с проводом) электропроводки разрешается во всех помещениях для приготовления и приема пищи, кроме кухонь квартир. Т.е. на кухнях квартир запрещена открытая прокладка кабелей. Установка и прокладка проводов в виде открытой проводки в этих помещениях запрещена. На кухнях квартир вид электропроводки должен (может) быть такой же, как и в жилых комнатах.

Сноски из ПУЭ на счет правила монтажа электропроводки открытого типа:

ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей.

Понравилась статья — сохрани на стену!

electricvdome.ru

Нормы и правила электромонтажа

Правила установки УЗО (Устройство защитного отключения) ДИФ автомата

ПУЭ Глава 7.1

Раздел: Защитные меры безопасности

7.1.71. Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО).

7.1.76. Рекомендуется использовать УЗО, представляющее собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока.

Не допускается использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту.

При использовании УЗО, не имеющих защиты от сверхтока, необходима их расчетная проверка в режимах сверхтока с учетом защитных характеристик вышестоящего аппарата, обеспечивающего защиту от сверхтока.

7.1.79. В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА.

Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

Установка УЗО в линиях, питающих стационарное оборудование и светильники, а также в общих осветительных сетях, как правило, не требуется

7.1.80. В жилых зданиях УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках.

7.1.82. Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например в зоне 3 ванных и душевых помещений квартир и номеров гостиниц.

Комментарий
Установка УЗО является обязательной только на розеточные линии улицы, влажные помещения и оборудование в инструкции по подключению прописано его применение (Стиральные, посудомоечные машинны, джакузи и прочее). На освещение и обычные групповые линии установка УЗО не является обязательной.

7.1.83. Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников

electric-rb.ru

Правила электромонтажа в квартире

Электропроводка каждой отдельно взятой квартиры индивидуальна. Поэтому в данной статье рассмотрим общие принципы качественного выполнения электропроводки в квартире.

Подвод электроэнергии в квартиру осуществляется через распределительный щит. Распределительный щит содержит приборы учета электроэнергии и приборы защиты. Распределительный щит может быть расположен в нише либо просто на стене. Удобнее всего расположение распределительного щитка сразу при входе.

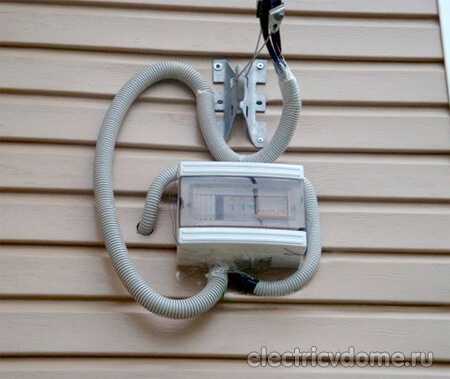

Если же распорядительный щит находится снаружи квартиры, то следует протянуть медный провод (сечение более 6 мм кв.) через защитный автомат к внутриквартирному щиту. Распределительный щит должен устанавливаться на высоте 1,5 метра от уровня пола. Это обеспечит удобный доступ к приборам. Щит содержит: автоматические выключатели, счетчик электроэнергии, устройства защитного отключения (УЗО). УЗО предназначен для отключения электроэнергии при скачках напряжения. Это позволяет защитить от выхода из строя бытовую технику и защищает людей от возможного поражения током. Параметры приборов, устанавливаемых в распределительном щитке, рассчитываются в зависимости от потребляемой мощности.

В современных квартирах проводится скрытая под штукатуркой электропроводка. Если какая-либо часть стен зашита гипсокартоном, то провод следует протягивать в специальном защитном рукаве.

Для того, чтобы произвести монтаж скрытой проводки в стене штробят углубление на глубину 1,5-2 см. Штробу необходимо  выполнять только после тщательной разметки на стене.  Разметка под провод на стене делается под горизонтальный и вертикальный уровень. Провода в шробах предварительно крепятся алебастром, а затем окончательно штукатуркой. Если провод протянут в защитном рукаве остаётся возможность в случае необходимости перетянуть провода, не нарушая штукатурку, но при этом стоимость работы увеличивается. Также использование защитного короба или трубы обеспечивает защиту электропроводки.

Для выполнения электропроводки в квартире необходимо использовать медный провод в ПВХ изоляции. Провод должен быть одножильным. Он меньше окисляется в сравнении с многожильным, потому что имеет меньшую поверхность.

Розетки и выключатели нужно устанавливать в стене заподлицо в специальные пластмассовые коробки. Размер коробок должен соответствовать розеткам и выключателям. Подрозеточные коробки прикрепляются к поверхности стены алебастром. Также при их монтаже нужно оставить отверстие для провода.

Каждая комната должна быть оборудована общим освещением, которое при желании может дополняться местным освещением (торшер, бра, настольная лампа и т.д.). Считается, что вполне достаточно 1 розетки на 6 квадратных метров площади комнаты. Но есть и особенности, так например, в  кухне розеток всегда не хватает, потому что современные домохозяйки обладают несметным количеством бытовой техники, начиная от миксера и заканчивая посудомоечной машиной. Поэтому перед тем как сделать электропроводку в кухне просчитайте приблизительное количество электроприборов. В ванной комнате достаточно двух розеток (стиральная машина, электробритва и фен), отметим, что эта линия должна быть оборудована защитой УЗО. В комнатах должно быть не менее четырех розеток. В коридоре нужно не менее двух розеток.

Выключатели лучше всего устанавливать широкие двухклавишные. Их обычно располагают недалеко от двери снаружи либо внутри комнаты. Расположение выключателей от уровня пола 70 — 105 сантиметров, а розеток 30 сантиметров. Важно предусмотреть, чтобы открытая дверь не перекрывала доступ к выключателю. Выключатели и розетки нужно приобретать с керамическими внутренностями и медными контактами.

Если линия электропитания одна, то разводка электричества будет следующей. От распределительного щита, который расположен на входе в квартиру, проводят магистральный провод. Затем через соединительные короба от него проводят разводку электричества по всей квартире. В соединительных коробах нужно оставить небольшой запас провода (примерно 5-7 сантиметров) для возможного впоследствии ремонта. Этот вариант разводки применялся с давних времен, и в старых квартирах сохранился до настоящего времени.

В современных квартирах линий электропитания несколько. В этом случае от УЗО в распределительном щите проводят отдельные провода к каждой линии. Приборов защиты и провода при такой разводке нужно существенно больше, что соответственно увеличит расходы на электропроводку. Однако это повысит надежность сети электропитания. Данная разводка оставляет линии независимыми, что впоследствии облегчает поиск возникающих неисправностей.

Важно помнить, что все электромонтажные работы в квартире нужно проводить при обесточенной сети. Подвод проводов к автоматам питания нужно делать в последнюю очередь, уже после полной проверки электрической цепи.

Материалы, близкие по теме:

electromontaj-st.ru

Требования к электропроводке в частном доме и квартире

Перед тем, как приступать к монтажу электропроводки своими руками, нужно изучить требования, предъявляемые к ней. На сегодняшний день в ГОСТах и СНиПах, а также ПУЭ обговаривается множество моментов, связанных с электромонтажом в жилых и нежилых зданиях. Сейчас мы постараемся рассмотреть наиболее современные требования к электропроводке в частном доме и квартире. Сразу же хотелось бы отметить, что некоторые пункты отсутствуют в нормативных документах либо трактованы немного по-другому. В целях пожарной и электробезопасности и с учетом опыта мы внесли несколько собственных правил, которые рекомендуем учитывать.

Электромонтажные работы

Итак, на сегодняшний день предъявляются требования непосредственно к монтажу электропроводки, а также к выбору сечения кабеля, номиналов защитной автоматики и способа соединения проводов. Подробно рассмотрим, что об этом говорится в нормативных документах.

Начнем именно с требований, предъявляемых к монтажу электрики, т.к. на основании этих пунктов вы сможете определиться со способом прокладки кабеля и выбором необходимых для этого материалов.

  1. Согласно главе 7.1. ПУЭ, а именно п. 7.1.13, электроснабжение жилого дома должно производиться от сети с напряжение 220 либо 380 Вольт. При этом система заземления должна быть TN-S или TN-C-S.
  2. Монтаж открытой проводки допускается выполнять в специальных кабель-каналах, лотках или же электротехнических плинтусах. В сырых помещениях (к примеру, банях) и деревянных домах можно монтировать электропроводку на изоляторах.
  3. Прокладка скрытой электрики производится в перекрытиях, пустотах строительных конструкций (в многоквартирных домах), а также непосредственно в стенах. Главное требование – при скрытом электромонтаже кабельная линия должна проходить по несгораемым конструкциям. Особенно это актуально при монтаже электропроводки в деревянном доме и бане.
  4. Согласно ПУЭ главе 7.1. п. 7.1.34, нужно использовать медные провода. Алюминиевые провода допускаются только сечением от 2,5. кв. мм. для подключения отдельных электроприемников из инженерного оборудования, а во всех остальных случаях от 16 кв. мм, например, для подключения электричества от столба к дому.
  5. Провода должны иметь цветовую маркировку и соответствовать ей.
  6. Если кабель  бронированный, его допускается проводить через стены без применения трубок либо металлических втулок.
  7. Незащищенные изолированные провода (без дополнительной оболочки) допускается прокладывать через наружные стены в трубах из полимерных материалов. При этом в сухих помещениях на конец трубы нужно обязательно установить изолирующую втулку.
  8. Запрещается проводить фазный и нулевой провод в разных стальных трубах, если длительный ток нагрузки больше чем 25А.
  9. Прокладывать проводку нужно только строго вертикально и горизонтально. Монтаж электрики по самому кратчайшему пути не только нарушает общие требования электромонтажа, но и ставит вашу жизнь под угрозу (увеличивается шанс попасть в электропроводку при сверлении стен).
  10. Квартирный щиток, собственно как и сам счетчик электроэнергии, нужно устанавливать на высоте 80-170 см от пола. Согласно ПУЭ 1.5.29 (Глава 1.5) это допустимая высота расположения зажимов прибора учета. Такая высота предотвратит доступ детей к электрощитку, а также случайные механические повреждения. Об остальных требованиях к установке электросчетчика вы можете узнать в нашей соответствующей статье.
  11. Запрещается прокладывать электропроводку по нагреваемым поверхностях, в том числе вблизи каминов, дымоходов и печей. Особенно это требование актуально для бань и саун.
  12. Производить электромонтажные работы можно при температуре не ниже -15° С. Связано это с тем, что у каждого кабеля есть предельные допустимые температуры эксплуатации и температуры монтажа. На холоде изоляция дубеет и может треснуть при изгибах, подробнее читайте информацию по каждой из марок в разделе о кабельной продукции: https://samelectrik.ru/elektroprovodka/provoda-i-kabeli.
  13. Номинал розеток должен быть 16А и выше, при этом все розетки обязательно должны иметь заземление.
  14. Во влажных помещениях степень защиты розеток от влаги и пыли должна быть не ниже IP44. Это требование актуально для ванных комнат, бань, кухонь (если розетка установлена возле мойки) и даже чердачных помещений.
  15. Минимальная высота установки розеток от пола должна составлять 30 см.
  16. На каждую комнату должно приходиться не менее одной точки освещения. При этом требование к наружному освещению – хотя бы по одному светильнику должно приходиться на каждый выход из дома, гаража, остальных построек.
  17. На ванную комнату и санузел должна идти отдельная линия электропроводки от щитка, защищенная не только автоматическим выключателем, но и УЗО номиналом не более 30 мА (согласно главе 7.1. ПУЭ п. 7.1.82.).
  18. Домашняя сеть должна состоять как минимум из трех групп: освещение, розетки и отдельная линия для подключения варочной поверхности и духового шкафа. Если предусмотрены еще мощные потребители электроэнергии (к примеру, электрический котел), для его питания также нужно предусмотреть отдельную линию.
  19. При монтаже электропроводки в полу нужно соблюдать важное требование – допускается не более двух поворотов кабеля под прямым углом. Особенно это актуально при прокладке электрики в стяжке.
  20. При креплении подрозетников в стене запрещается использовать монтажную пену (из соображений пожарной безопасности). Лучше использовать для установки подрозеткников алебастр.
  21. При подземной прокладке проводки не допускается вести электрическую линию под фундаментом.
  22. Нельзя штробить перекрытия, а также несущие стены, представленные панелями (имеют внутри пустоты).
  23. Над ванной запрещается производить установку светильников бра. Дело в том, что раскаленная лампа при контакте с водой может лопнуть.
  24. Согласно таблице 2.1.3 из главы 2.1. ПУЭ в деревянных домах нужно использовать негорючий кабель с низким выделением дыма, например, ВВГнг-LS.
  25. Категорически запрещается использовать провод ПУНП для монтажа электрической проводки. Чем опасен провод ПУНП, вы можете узнать в нашей статье.

Вот и все основные требования, предъявляемые непосредственно к электромонтажу в частном доме и квартире. Как вы видите, большая часть запретов распространяется на деревянные постройки. С кирпичными домами дела обстоят гораздо проще.

Соединение проводов и выбор их сечения

Также хотелось бы выделить несколько основных запретов, которые указаны в правилах ПУЭ относительно соединений электропроводки. Итак:

  1. Место ответвления провода (либо соединения) не должно подвергаться механическому воздействию. Изоляция в месте соединения/ответвления не должна уступать техническими характеристиками целой изоляции этих же проводников.
  2. Провода, которые буду прокладываться внутри стен, должны иметь запас для подключения электрических точек (светильников, розеток и т.д.), а также соединения между собой в распределительных коробках не менее 5 см.
  3. Производить коммутацию жил в трубах запрещено. Все соединения должны выполняться в негорючих распределительных коробках, доступ к которым должен быть свободен.
  4. Согласно Главе 2.1. ПУЭ, п. 2.1.21, использовать скрутки категорически запрещается. Пайку лучше обходить стороной. Из предпочтительных способов соединения жил рекомендуем останавливаться на таких, как быстрозажимные клеммы WAGO, колпачки СИЗ, сварка, опрессовка гильзами.
  5. Соединять алюминий с медью допускается только с помощью клеммных колодок.

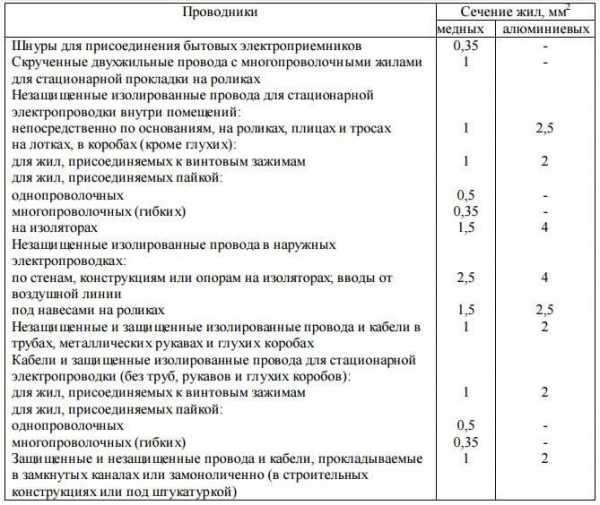

Это мы предоставили основные требования к соединениям электропроводки в жилых и производственных помещениях. Рекомендуем ознакомиться с таблицей, в которой указаны минимальные сечения жил для электромонтажных работ (п. 2.1.14 ПУЭ):

Также нужно правильно выбрать сечение кабеля, ориентируясь на мощность электроприборов в доме либо квартире. Подробно про расчет сечения кабеля по мощности и току вы можете узнать в нашей соответствующей статье.

Напоследок советуем просмотреть полезное видео по теме:

Вот и все современные требования к электропроводке в частном доме и квартире. Как вы видите, существует достаточно много нюансов, которые нужно учитывать, чтобы все сделать правильно, а главное – безопасно. Напоследок рекомендуем ознакомиться с типичными ошибками при электромонтаже.

Нравится(0)Не нравится(0)

samelectrik.ru
