как оборудовать и эксплуатировать дымоходы » Сделай камин

Чтобы обеспечить нормальную, бесперебойную работу котла, необходима своевременная очистка дымохода и газовых каналов. Причем, периодичность обслуживания регулируется нормативными документами – снип на дымоходы для газовых котлов.

Пожарные требования

Пожарные требования

Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:

  1. Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
  2. Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
  3. Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона.

Первичная проверка дымоходов газовых котлов должна коснуться таких моментов:

  • правильность использования материалов, проводят согласно требованиям ДБН В.2.5–20;
  • наличие засорений каналов;
  • проверка перегородок, которые служат защитой горючим конструкциям;
  • насколько отделены вентиляционные и дымовые каналы;

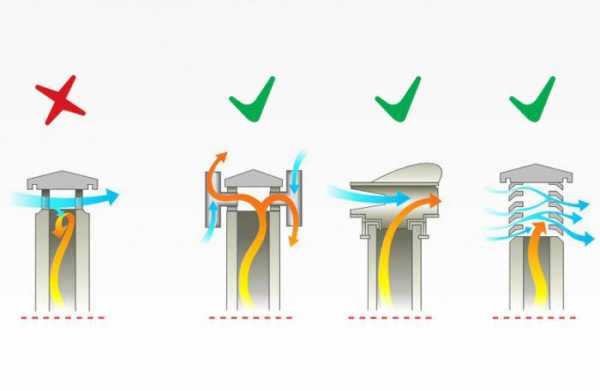

  • насколько исправен и правильно расположен оголовок;
  • проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).

Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:

  • Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
  • В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
  • Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
  • Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.

Требования для помещений при размещении в них газовых приборов

Дымоход должен отвечать установленным нормам!

  • СНиП 31-01-2003 — о многоквартирных жилых домах;
  • СНиП 41-01-2003 — изложено все о кондиционировании, вентиляции и отоплении;
  • СНиП 42-01-2002 — инструкции о газораспределительных системах;
  • СП 31-106-2002 — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;
  • СП 42-101-2003 — о строительстве и проектировании систем газораспределения из труб различных вводов.

О чем говорит буква закона:

  1. Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше
    7,5 м³
     для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
  2. В помещении также должен быть оборудован вентиляционный канал. Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м².
  3. Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
  4. В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
  5. Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха. Это связано с автоматикой самой колонки.
  6. В ванной комнате и подсобных помещениях двери должны открываться наружу.
  7. В помещении ванной комнаты установка розеток и выключателей категорически запрещается.

Требования, предъявляемые к дымоходам

  • Установка газового и другого обогревающего оборудования должна происходить, согласно правилам установки дымохода.
  • Должен соблюдаться правильный подбор параметров дымохода (высота, сечение), который должен отвечать требованиям установленного теплогенерирующего оборудования, ведь от этого будет зависеть его работа.
  • Монтажные работы должны производиться специалистами с соблюдением всех требований пожарной безопасности и согласно нормативной документации (см. Установка дымоходов).

    Требования к дымоходам

  • Необходимо следовать рекомендациям, предложенным производителем.
  • Диаметр канала дымохода следует выбирать таким же или больше, чем у самого агрегата, высота трубы указывается в инструкции. Если производитель не дает указаний, минимальная высота дымохода должна быть не менее 5 метров.
  • В соответствии с НПБ-98, в самом канале скорость поточного воздуха должна быть в диапазоне 15 — 20 метров в секунду.

Общие правила

В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.

Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.5-20-2001 и СНиП 2.04.05–91.

Неправильная конструкция и использование, ненадлежащее присоединение к тепловому оборудованию может привести к неправильной работе и аварии.

Это руководство описывает принципы эксплуатации и монтажа дымоходов, излагает требования пожарной безопасности, которые отображены в документации.

  • СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
  • НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний»;
  • ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия»;
  • ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

СНИП дымоходы должны соответствовать в полном объеме. После ввода в эксплуатацию дымохода выдается акт проверки дымоходов.

Правила монтажа гласят:

  • Необходим полный и свободный вывод отработанных газов в атмосферу, тягу обеспечивает правильно подобранная высота и сечение трубы (п.5.1.1.ВДПО).
  • Каждому тепловому прибору должен соответствовать отдельный дымоход  (п.3.70.СНиП-91).
  • Диаметр дымохода должен быть не меньше выхода трубы теплового агрегата (3.71.СНиП-91).
  • Толщина металлических труб должна быть не ниже 0,5 мм. Изготовлены они должны быть из легированной специальной стали с повышенной коррозийной стойкостью (ГОСТ).
  • Для очистки продуктов сгорания в дымовых каналах должны быть предусмотрены карманы, глубина 250 мм. — (п.3.74 СНиП-91 и п.5.1.1.ВДПО).
  • Каналы дымовые не могут иметь больше 3-х поворотов, и радиус их закругления не может быть меньше диаметра трубы — (4.2.17.ВДПО).
  • Дымовая труба не может быть ниже 5-ти метров в высоту (п.3.73.СНиП-91). Такая высота обеспечивает нужную тягу и дает требуемое разрешение. При этом высота вытяжных вентиляционных каналов, которые располагаются рядом с дымовой трубой, должна быть равной высоте труб (5.1.14.ВДПО).

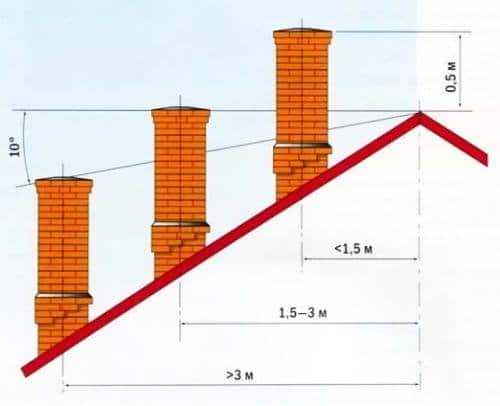

  • Над крышей возвышение дымовых труб следует делать (п.3.73.СНиП-91):
    1. до 500 мм, если кровля плоская;
    2. до 500 мм выше парапета или кровли, если трубы расположены менее 1,5 м до парапета или конька;
    3. не менее оси конька или парапета, если дымовая труба расположена на
      1,5 — 3 метра
      от парапета или конька.

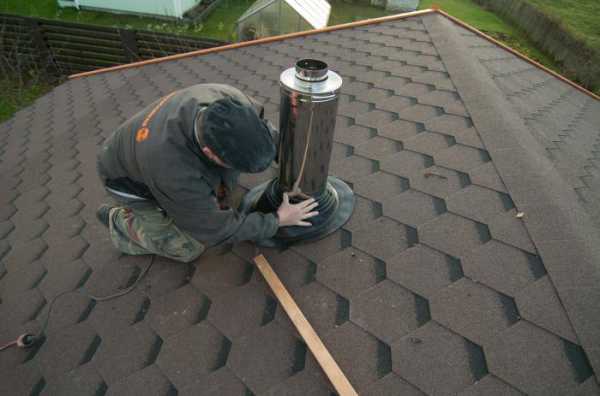

      Высота трубы над кровлей

  • Монтаж всех элементов проводится снизу (от самого генерирующего аппарата) и следует вверх. Монтаж труб производится путем ввода трубы в предыдущую. Для усиления герметизации в работе используются герметики, их рабочая температура должна быть не меньше 1000º (п.5.3.ГОСТ). Трубы и другие используемые элементы должны соединяться хомутами, соединения не должны попадать в сечение перекрытия. Через каждые два метра дымохода должно быть установлено крепление-кронштейн к стенке, тройник следует крепить опорным кронштейном. Все элементы дымохода присоединяются к строительной конструкции также кронштейнами. Исключается прогибание конструкции (4.2.14.ВДПО).

Правила устройства дымоходов говорят, что размещение дымовых каналов разрешено внутри стен, изготовленных из негорючих материалов. Если такие стены отсутствуют, требуется использовать коронные и насадные трубы (п.3.69.СНиП-91).

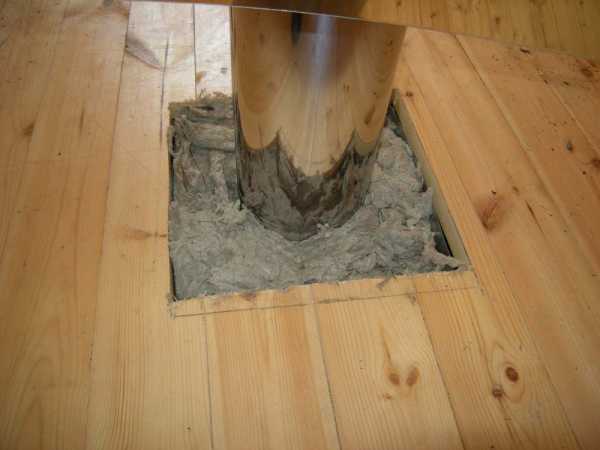

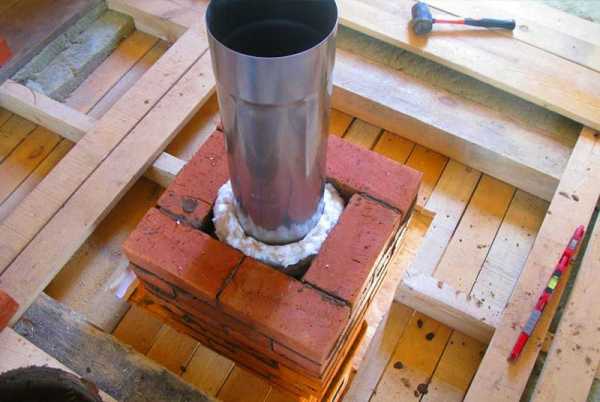

Подлежат теплоизоляции участки дымохода, проходящие через неотапливаемые помещения и с наружной стороны строения, чтобы не происходила конденсация тепловых паров и газа топочного во внутренней части дымохода (4.2.16.ВДПО).

Согласно требованиям ВДПО и СНиП-91, разрешено размещение таких вариантов дымоходов:

  • При модульные системе дымоходов запрещается:
    1. Растапливание горючими жидкостями.
    2. Растапливание дровами, превышающими размер самой топки.
    3. Сушка одежды, обуви и других предметов на деталях дымоходов.
    4. Удаление сажи с помощью выжигания.
    5. Запрещена эксплуатация агрегата методом, который не указывается в руководстве.
    6. Заливка водой огня в топке.
    7. Применять хлор для его соединений.

Проверка дымоходов квалифицированным специалистом должна производиться не менее двух раз в течение отопительного периода. Для уверенности в работе теплового агрегата следует проводить обследование дымоходов, и это должны делать специалисты.

  • Когда к дымоходу присоединяется два котла, сечение трубы определяется при их совместной работе ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 6). Размеры дымоходов определяются путем расчета, который обозначен в технической документации.
  • Газовые приборы не бытового назначения (пищеварительные котлы, оборудование ресторанов) разрешено подключать к общим дымоходам.
  • Разрешается монтаж дымоотводящих труб с выходом через одну, при этом должен быть произведен дополнительный расчет сечения трубы.
  • Выброс отработанных газов для нескольких приборов допускается. Расчет должен производиться на разных уровнях, согласно ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 3).
  • Сечение и высота дымохода определяется с учетом работы всех приборов одновременно, ДБН В.2.5-20-2001.

Сделанные, согласно СНИП, дымоходы, работают качественно и не противоречат законодательным нормам.

Соединения труб

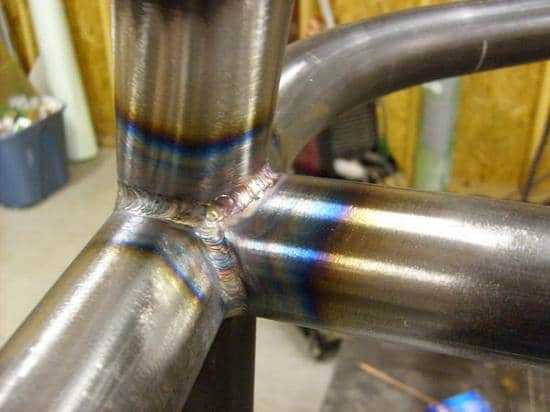

При монтаже требуется применение сварки. Контроль качества сварочных работ регламентирован в СНиП 3.05. 03.85 5.

Сварка труб отопления

  • Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
  • Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров
    в уже существующих.
  • Уклон трубы по отношению к прибору должен составлять не менее 0,01.
  • На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
  • Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
  • Если трубы изготовлены из черного железа, они требуют покраски огнестойким лаком.

Внимание: Если вышеперечисленные требования нарушаются, водонагреватели подлежат отключению от газоснабжения.

sdelaikamin.ru

Установка дымохода: правила и советы

Сегодня практически каждый частный дом оборудован дымоходом. И в большинстве случаев он имеет практическое значение, нежели чисто декоративное. Это обусловлено тем, что частные дома очень редко подключены к централизованному отоплению, они отапливаются с помощью котлов, печей и т. д. А дымоход во всем этом деле играет очень важную роль. Через него осуществляется выброс пара и дыма. Он помогает правильно функционировать любым системам отопления. Установка дымохода - это очень сложный и кропотливый процесс.

Введение

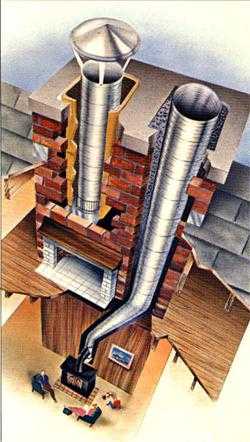

Дымоход представляет собой сложную конструкцию, целью которой является вывод побочных веществ отопления из печи в атмосферу, что защищает дом от сырости, гари, смол и прогорания стен. Он является неотъемлемой частью практически каждого загородного дома или дачи.

Принцип работы данной конструкции заключается в её способности создавать естественную тягу, которая и выводит пар, смолы и пр. Установка дымохода - это очень значимый процесс. Если при его возведении допустить ошибки, можно не получить желаемого результата и заработать множество проблем. В качестве примера можно привести недостаточно мощную тягу для определенного вида печи, что чревато отравлением угарным газом.

Существует множество различных конфигураций дымоходов, которые отличаются как по своей установочной цене, так и по тяговым и иным характеристикам. Каждая из них имеет свои недостатки и преимущества. Давайте поговорим о том, что собой представляют различные виды дымоходов, какие инструменты для их установки нужны, а также как их правильно устанавливать.

Инструментарий

Мы перечислим минимум инструментов, которые будут необходимы при выполнении работ по установке дымохода. Данный набор может меняться в зависимости от того, какой вид системы вы устанавливаете. Итак, приступим. Вам требуется подготовить следующий инструментарий:

  • Болгарка (к ней - набор дисков для работы по камню и металлу).
  • Шлифовальная машина.
  • Молоток.
  • Перфоратор с набором сверл различного диаметра.
  • Строительный уровень (для удобства лучше иметь большой и маленький).
  • Ведро, мастерок, угольник, рулетка – мелкие принадлежности, которые упростят работу.
  • По возможности приобретите монтажный пистолет.

Теперь можно начинать работу. Установка дымохода или его возведение не покажется таким уж сложным делом, если иметь голову на плечах и работящие руки.

Материалы

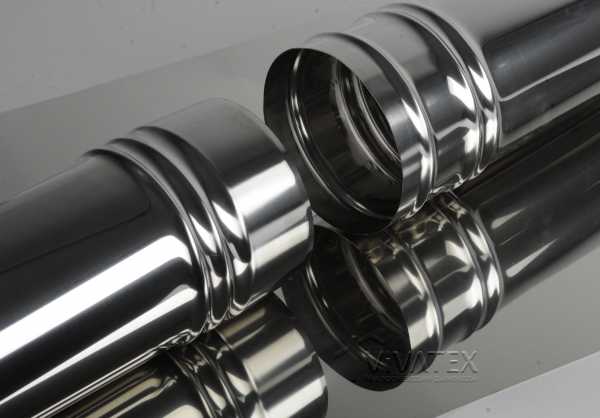

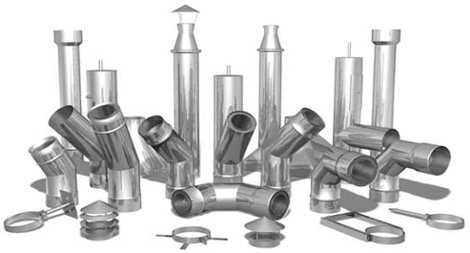

На сегодняшний день существует множество различных видов дымоходов, которые сооружаются из разных материалов. В зависимости от вида конструкции, покупается определенный набор материалов. Так, например, установка сэндвич-дымохода подразумевает использование в работе таких комплектующих:

  • трубы различного диаметра, которые вставляются друг в друга;
  • наполнитель (изоляционный материал) с рабочей температурой до 700 градусов по Цельсию – это то, что находится между трубами;
  • крепежи для трубы;
  • шурупы по металлу;
  • хомуты и кронштейны;
  • трубные колена – необходимы при изгибах труб и т. д.

Для кладки традиционного кирпичного дымохода нужен цемент, специальный огнеупорный кирпич, зонт для прикрытия трубы и т. д. И здесь мы уже видим, насколько сильно отличаются расходные материалы для той или иной конструкции. Таким образом, определившись с видом дымохода, начинаем поиски и покупку всего необходимого для его установки.

Требования к современному дымоходу

Любой современный дымоход, будь то сэндвич или кирпичный, должен соответствовать определенному набору требований и правил техники безопасности. Что же это за требования?

  • Он должен быть устойчивым влаге. Процесс конденсации приводит к тому, что стенки дымоходов, как кирпичные, так и металлические, способны саморазрушаться.
  • Обладание мощной тягой.
  • Хороший дымоход способен выдерживать температуры до 1000 градусов по Цельсию.
  • У него должна быть отличная сопротивляемость к химическим веществам.
  • Гладкая внутренняя поверхность (чистить такую конструкцию будет намного легче).

Соблюдая правила установки дымохода, можно добиться хороших результатов и соорудить действиетльно хорошую, качественную систему вывода продуктов сгорания.

Основные разновидности

Существует множество различных классификаций дымоотводов, но сегодня мы поговорим о таких видах, как:

  • Дымоход из кирпича.
  • Дымоход-сэндвич.
  • Коаксиальные конструкции.
  • Газовый теплоотвод как разновидность дымохода.

Мы будем говорить именно о них, так как они являются наиболее популярными среди дачников и владельцев загородных домов. Стоит заметить, что каждый из видов имеет свои преимущества и недостатки, так что выбирать, какой подойдет именно вам, будете только вы.

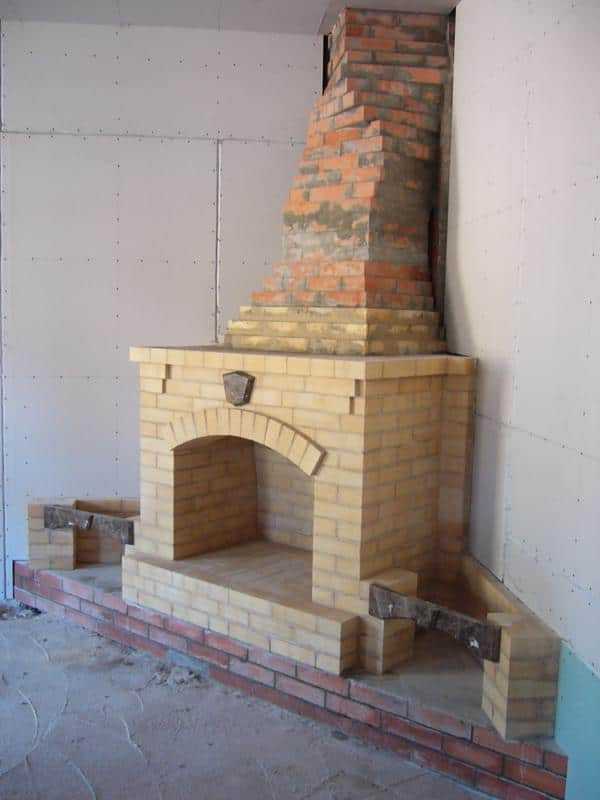

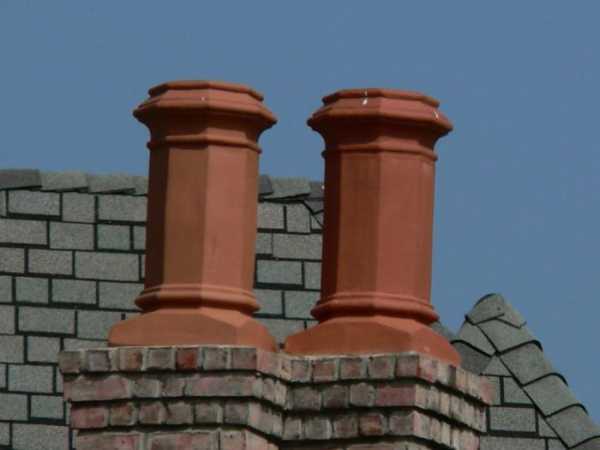

Дымоход из кирпича

Установка дымохода из кирпича, а точнее его постройка от основания до козырька, – это достаточно сложный процесс, включающий множество стадий и правил, которые необходимо знать и соблюдать. Давайте начнем с того, что одна такая конструкция рассчитана максимум на две печи, при условии что они будут находиться на одном этаже.

Правила установки дымохода имеют огромное значение в данном случае. Отчасти они касаются кладки. Каждый кирпич должен перехлестывать стык внизу лежащих - это позволит избежать саморазрушения. Считается, что конструкция, возведенная таким методом, намного прочнее любой другой.

Температура внизу печи бывает ошеломляющей. Особенно если дом отапливается углем. Чтобы избежать повреждения основания трубы, на печь насаживается специальная насадка из нержавеющей стали, которая в дальнейшем обкладывается двойным слоем кирпича. Размер такой конструкции зависит от высоты потолков и самой печи. Для кладки необходимо использовать только глиняный раствор с добавлением цемента. Очень важно сделать специальную задвижку, которая будет перекрывать все отверстие – она будет служить регулятором увеличения или уменьшения тяги.

Также разрешается возводить дымоходы внутри внешних стен, с одним, конечно, условием: если они выполнены из негорючих материалов. В последнее время большинство таких систем делаются на основании стальной трубы, которая в дальнейшем изолируется и обкладывается кирпичом.

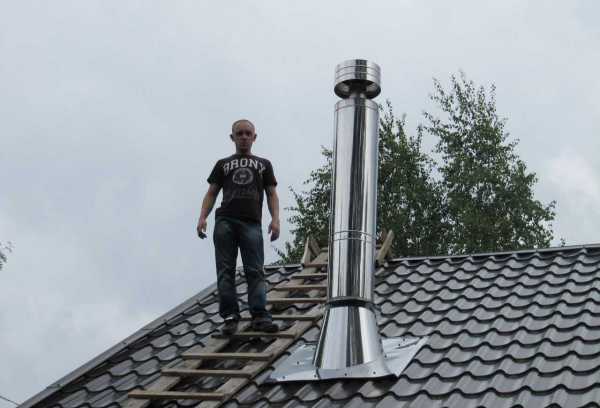

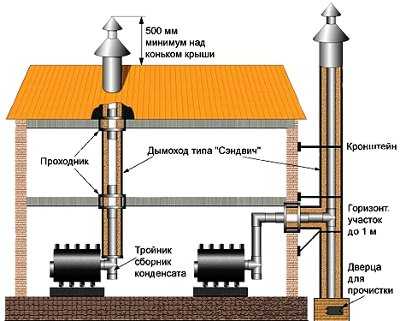

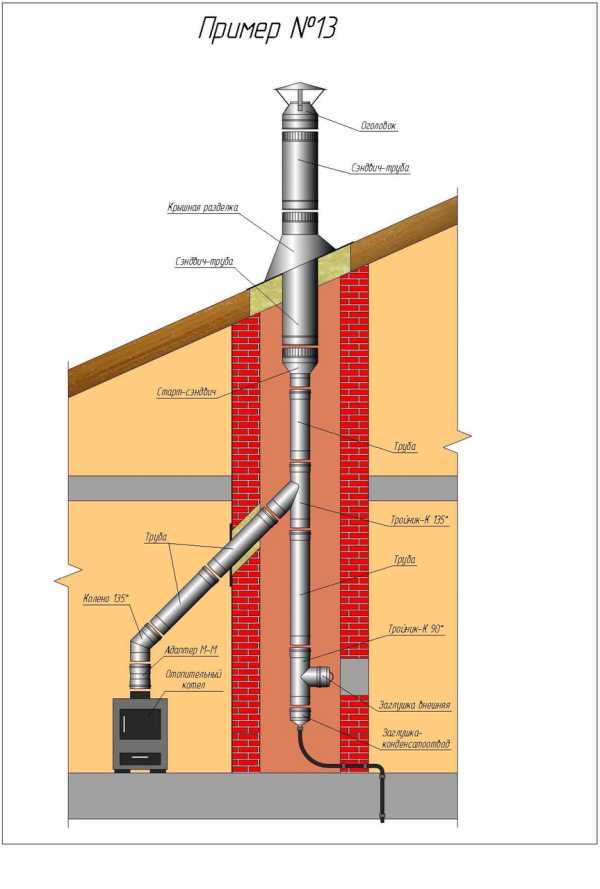

Установка дымохода: технология сэндвич

Технология сэндвич представляет собой сложную и дорогостоящую конструкцию, которая способна не хуже кирпичной выдерживать высокие температуры. Огромным плюсом такого дымоотвода является то, что его практически не нужно обслуживать. Единственное, что необходимо, – это периодически чистить его.

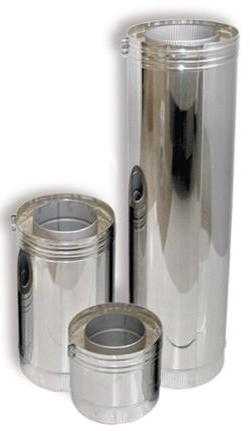

Дымоход-сэндвич состоит из трех основных элементов. Во-первых, внутренняя и внешняя трубы, которые вставляются друг в друга. Швы каждой из них должны быть качественно проварены и обмотаны защитной огнестойкой тканью или волокном. Промежуток между трубами заполняется специальным огнестойким и жаростойким материалом, который не позволяет внешней трубе сильно нагреваться. Это третий элемент.

Установка сэндвич-дымохода займет немало времени и сил, однако оно того стоит. Конечным этапом работ является закрепление конструкции на внешней части стены дома. Данный процесс осуществляется посредством специальных хомутов, крепежей и кронштейнов.

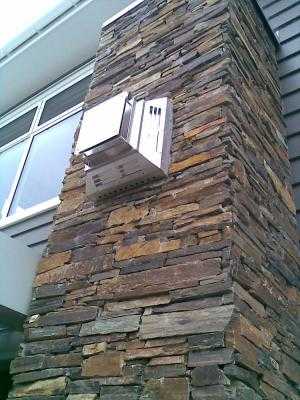

Коаксиальный дымоход

Установка коаксиального дымохода чаще всего осуществляется на парогенераторы, газовые котлы и т. д. Данная технология чем-то похожа на сэндвич, однако вместо уплотнителя внутри просто устанавливаются распорки, которые не позволяют трубам соприкасаться. Такую систему, в отличие от других разновидностей, можно выводить в горизонтальном положении через внешнюю стену. Установка дымоходов для газовых котлов на сегодняшний день очень популярна, а коаксиальный вид является самым применяемым.

Вы спросите: "Почему их устанавливают только на газовые котлы и генераторы?" Ответ очевиден. Все дело в том, что температура в таких котлах на выходе значительно меньше, чем у настоящих печей. Именно поэтому данный вид больше нигде не используют. Установка газового дымохода аналологична работам по установке системы типа сэндвич.

Модульный керамический дымоход

На сегодняшний день модульные керамические дымоходы пользуются огромным спросом, несмотря на их заоблачные цены. Это обусловлено тем, что подобные кострукции несут в себе два очень важных для человека ключевых качества – они очень просты в установке и достаточно надежны. Такие дымоходы можно прокладывать даже внутри деревянных стен, необходимо только соблюсти зазор между стеной и керамикой – 5 см. Помимо этого, они имеют весьма привлекательный внешний вид.

Установка такого дымохода весьма проста. Для этого необходимо соединить между собой уже готовые участки трубы (модули), хорошо скрепить и залить швы специальным герметизирующим раствором, после чего всю эту конструкцию закрепить на/в стене.

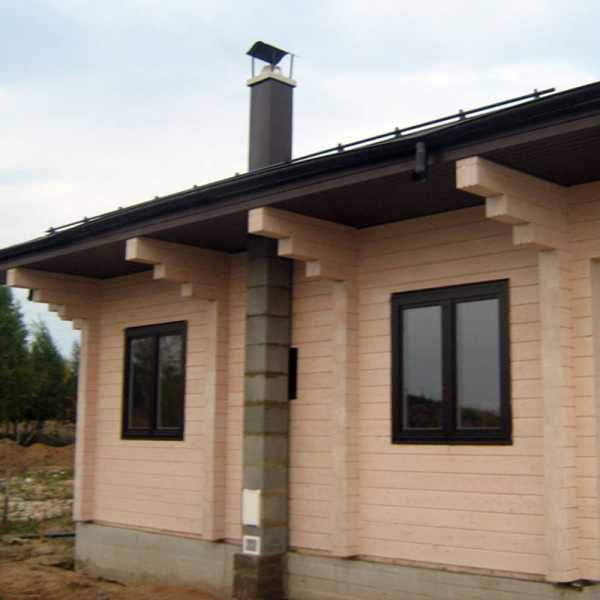

Дымоход для бани

Практически любой владелец загородного участка мечтает иметь в доме или поблизости от него сауну или баню. Важнейшим элементом последней является печь. Ведь именно она создает высокие температуры в парилке. А для этого необходима качественная установка печи и дымохода, которые будут работать, так сказать, в тандеме. Лучше всего для такого дела использовать традиционные кирпичные конструкции.

Правила установки такого дымохода мы уже рассматривали выше. Так что не должно возникнуть особых вопросов. Что же до всего остального, то установка дымохода в бане возможна как внутри, так и снаружи помещения. Решать, как всегда, вам. Но опытные специалисты советуют ссоружать конструкцию внутри. Стенки дымохода очень сильно нагреваются, они способны повысить температуру в помещении. Однако, если вы не уверены в своих силах, лучше всего доверить подобную работу профессионалам, которые сделают все качественно и быстро.

Проблемы при установке дымоходов

Установка трубы дымохода может сопровождаться большим количеством проблем, а неправильно построенная система просто сведет на нет все усилия и добавит головную боль. Трудности могут возникнуть различные. Одной из причин может стать неправильно подобранный материал. Например, если положить у основания печи плохой кирпич, то можно остаться без дымохода, так как он быстро потрескается и будет крошиться. Кроме того, необходимо знать особенности конструкции такой системы, чтобы не допускать исчезновения тяги. К примеру, высота трубы над прилегающей частью кровли должна составлять не менее 0,5 м, а для домов с совмещенной кровлей (плоской) — не менее 2,0 м. И еще один важный момент. Устья кирпичных каналов на высоту 0,2 м следует защищать от атмосферных осадков слоем цементного раствора или колпаком из кровельной или оцинкованной стали.

Конечно, лучше всего учиться на чужих ошибках, чтобы не делать своих. А промахи в данном случае чреваты крупными неприятностями. Неправильный дымоход может разрушить все ваше жилье. Например, прогоревшие стенки запросто вызовут пожар. Поэтому, прежде чем что-то затевать, нужно все тщательно спланировать и продумать. Проконсультироваться со знающими людьми, перечитать специальную литературу, в конце концов перестраховаться и поручить работы по установке столь важных систем профессиналам. От этого и проблем будет меньше, и с работой справитесь быстрее.

fb.ru

Монтаж дымохода для газового котла: правила и инструкция

Содержание статьи

Уже на стадии проекта дома необходимо продумать всю систему отопления от размещения радиаторов до монтажа дымохода для газового котла.

В этом деле главное все — расположение дымохода, его размер, тип используемого материала. Кроме того, начало монтажных работ просто невозможно без соответствующего оборудования и инструментов.

Подобрать размер дымохода можно одним верным способом: внутренний периметр умножьте на диаметр трубы (рассчитывается без учета толщины стенок) и умножьте на предполагаемую высоту дымохода.

Полученное значение — площадь полезного сечения трубы — должно быть больше внутренней площади используемого котла.

Правила монтажа дымохода

Установка дымохода своими руками должна проводиться с соблюдением требований Пожарного надзора и без нарушения строительных норм. В противном случае при осмотре

Только в этом случае можно добиться правильной работы оборудования и не опасаться возможного возгорания.


На какие правила необходимо опираться при выборе труб дымохода и сопутствующих деталей?
  1. Отдавайте предпочтение только негорючим и огнеупорным материалам, которые способны выдержать воздействие высоких температур и огня.
  2. Труба дымохода должна быть ровной — без сужений, перегибов и расширений.
  3. Соблюдайте полную герметизацию швов и стыков для избежания пропуска дыма, газов и продуктов сгорания в жилое помещение.
  4. Заранее проверяйте целостность стенок трубы дымохода.
  5. Внутренняя поверхность дымохода должна быть гладкой и ровной.
  6. Не превышайте максимально допустимое число колен — три.

Идеальной формой для дымохода считается цилиндр, овал или квадрат.

Труба должна быть устойчива к воздействию конденсата, продуктов сгорания и окислов газа, которые являются основными причинами ее разрушения.

Тип устанавливаемого дымохода должен полностью подстраиваться под конструкцию газового котла. Также немаловажно произвести расчет оптимального размера вытяжного отверстия.

Сам процесс монтажа также имеет ряд правил и ограничений:

  1. Допустимый угол наклона отдельных участков дымохода — не более 30 градусов, уклон в сторону рабочего котла — не менее 0,01 градуса.
  2. Участки трубы с поворотами дополнительно снабжают люком для возможности проведения внутренней чистки и удаления конденсата.
  3. При монтаже дымохода обязательно продумайте расположении капельника и ревизии.
  4. Обязательно наличие заслонок или стабилизатора тяги.

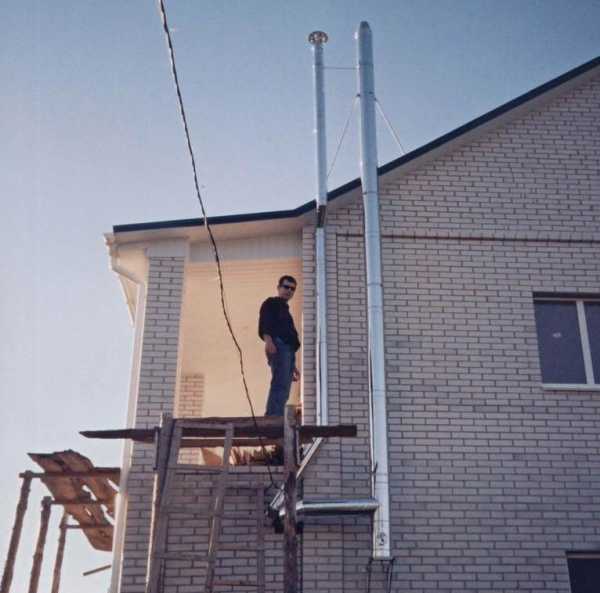

  5. В том случае, когда труба будет расположена на улице или в пределах не отапливаемого рабочего помещения, очень важно озаботиться о ее теплоизоляции.
  6. Устраняйте образование зазоров между деталями и соединительными элементами.
  7. Добивайтесь максимально возможной плотности всех соединений для избежания разгерметизации конструкции.
  8. Идеальное расположение дымохода — вертикально вверх. Длина всех горизонтальных участков не должна превышать 3-6 метров.
  9. Участки трубы дымохода, расположенные за пределами дома, рекомендуется утеплять минеральной ватой и закрывать «слоем» кирпичной кладки.

Не забудьте позаботиться о возможности доступа к внутренней части трубы для проведения ее чистки

Если инспекция выявит ошибки и недочеты в произведенном монтаже дымохода и газового котла, вероятнее всего ваша система отопления дома будет признана не надежной и не готовой к эксплуатации.

Расположение дымохода в доме

Еще одним важным этапом считается выбор месторасположения оборудования, ведь именно от этого момента зависит дальнейший процесс монтажа дымохода и сложность работ.


Варианты расположения дымохода:
1. За пределами дома (наружный приставной дымоход):
  • теплоизоляция производится по всей длине трубы;
  • доступность проведения монтажа и ремонтных работ;
  • однотипность комплектующих элементов;
  • безопасность конструкции.

2. Внутри помещения (внутренний дымоход):

  • утепляется только небольшая часть трубы, расположенная за пределами дома;
  • сложность монтажа и ремонта конструкции;
  • возможность пропуска газов в помещение;
  • разнообразность комплектующих деталей.

Если рассмотреть основные характеристики данных систем, можно понять, что наиболее предпочтительным вариантом считается расположение системы дымохода вне дома.

Правда в некоторых случаях оптимальным решением будет сооружение конструкции внутри дома для поддержания бесперебойной работы котла. Все зависит от вида рабочего оборудования.

Инструкция по монтажу дымохода для газового котла

Вне зависимости от места установки трубы дымохода, можно выделить основные этапы работ:

  • подготовка трубы дымохода и сборка всех деталей;
  • крепление конструкции к котлу и ее фиксация на рабочей поверхности;
  • изоляция и обработка всех стыков и соединений.

Один дымоход может быть подключен не более, чем к одному-двум рабочим приборам.

На деле специалисты советуют, чтобы для каждого бытового прибора был оснащен отдельный способ отведения газов, что исключит вывод из строя всего оборудования и снизит нагрузку на дымоход.

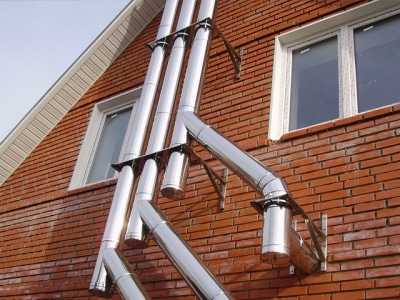

Монтаж трубы дымохода через стену

Расположение трубы дымохода за пределами котельного помещения начинается с самого грязного этапа работы: вырезания вытяжного отверстия в стене.

Размер отверстия полностью зависит от диаметра участка трубы, который будет проходить через стену, а его расположение должно быть подстроено под расположение газового котла.

По намеченным чертежам сделайте разметку на выбранной стене и обязательно перепроверьте ее точность, так как испортить часть стены вы всегда успеете.

Через готовый проем выводят отдельный элемент трубы и изолируют его. Один ее конец присоединяют к патрубку газового котла, а второй — наращивают путем последовательного присоединения звеньев.

Не забывайте, что крепление трубы к стене дома производится при помощи кронштейнов на расстоянии 1-2 метра.

Как только конструкция наберет необходимую высоту — не менее 5 метров над коньком крыши, к ее концу можно прикрепить наконечник в форме конуса, что защитит внутреннюю часть трубы от попадания дождя, снега и постороннего мусора.
Установка зонтов или схожих насадок категорически запрещена.

Осталось провести ряд доработок:

  • стыки можно оснастить специальными хомутами, которые стягиваются при помощи болтов;
  • на наружную часть трубы зачастую наносят защитное покрытие от образования коррозии;
  • отверстия и стыки обрабатывают огнеупорными смесями;
  • участок трубы, размещенный на улице, утепляют негорючими материалами.

Монтаж дымохода через крышу

Установка дымохода внутри котельной начинается с проведения подготовительных работ: вырезание вытяжного отверстия в потолке и кровле дома.

Расчет диаметра проема проводится аналогичным образом — в соответствии с параметрами проходного участка трубы.
Не спешите с прорезанием отверстия и несколько раз сверьте точность разметки.

Как только черновая работа будет выполнена, можно приступать к соединению края трубы и патрубка котла со всеми необходимыми составляющими.

На этом же участке трубу прикрепляют к стене в первый раз при помощи опорного кронштейна. При последующем наращивании трубы между креплениями кронштейнов соблюдают шаг в 3-4 метра с их дополнительным усилением стенными хомутами через каждые 2 метра.

Участок прохождения трубы через потолок оснащают проходным патрубком, а кровлю — подкрышным листом с переменным углом.

Верхнюю часть трубы выводят наружу, снабжают фартуком и конусообразным наконечником.

После монтажа дымохода для газового котла остается провести изоляцию всех стыков, а проемы в крыше закрыть не воспламеняющимся утеплителем — минеральной ватой.

В подобных целях она подходит лучше всего: в случае попадания на материал открытого огня, он не воспламеняется, а начинает медленно тлеть.

Участок соединения дымохода и котла обязательно обрабатывают огнеупорной смесью. Отдельное внимание уделяется швам и стыкам — они должны быть полностью загерметизированы.

Монтаж трубы дымохода своими руками — довольно непростое и весьма ответственное дело. Если работать в соответствии с инструкцией и соблюдать основные требования к оборудованию и материалам, ваша система отопления прослужит долгие годы.

Отдельные этапы работы все же рекомендуется доверить специалистам либо получить их консультацию.

Для наглядности процесса посмотрите видео Монтаж дымоходов, где последовательно проводятся все этапы работ по обустройству системы отопления.

Загрузка...

vse-otoplenie.ru

Монтаж дымохода: инструкция и особенности

Дымоход является важным элементом печного отопления, поскольку именно с его помощью из оборудования выводятся газы и иные продукты горения. Без этого изделия применение различных печей в домах будет сложным и даже опасным процессом. Также дымоход является обязательной частью для каминов, которые являются традиционными и работающими от твердого топлива.Очень часто печи создаются людьми своими силами, поэтому и формирование дымохода может быть реализовано самостоятельно. При этом важно правильно произвести определенные расчеты, выбрать подходящие материалы, а также произвести грамотный монтаж дымохода.

Требования к созданию и установке

При формировании и монтаже данного элемента печного отопления должны учитываться определенные условия и правила. Дело в том, что выполненные с нарушениями и ошибками этапы данных работ могут привести к тому, что пользоваться оборудованием будет не удобно и вовсе опасно.

Правила монтажа дымохода заключаются в следующем:

  • Установка дымохода должна выполняться только внутри помещения, поскольку, если прокладывать данный элемент по наружной стене строения, то конструкция будет промерзать в зимнее время. В результате, в печи будет наблюдаться очень плохая тяга, поэтому отопление будет неравномерным и некачественным, а также придется тратить на эти цели много топлива.
  • Монтаж данного элемента должен производиться исключительно снизу вверх.
  • Материал, из которого создается изделие, должен быть качественным, причем независимо от того, для какого элемента он предназначается – для камина или печи.
  • Как правило, от самих печей ведется прямоугольная кирпичная труба, которая в определенном месте переходит в круглую трубу. В этом участке дымохода должна использоваться специальная площадка для перехода. Именно подходящая площадка обеспечит герметичный и надежный переход без негативных последствий для всей отопительной конструкции.
  • При создании дымохода важно следить за тем, чтобы все соединения были герметичными, а также не было ненужных трещин и дыр. Для устранения этих проблем может применяться специальная монтажная пена. Должна быть выбрана такая пена, которая будет предназначаться для дымоходов каминов и печей, поскольку тогда материал сможет выдерживать воздействия высоких температур и некоторых других факторов, присущих использованию печи.
  • Дымоход должен быть в специальном кожухе, для чего используется термостойкая конструкция. Именно она будет защищать оборудование от непосредственного соприкосновения с другими элементами или стенами строения.
  • Самой оптимальной конфигурацией для этого изделия является круглая форма. Если добиться изначально от печи этого не получается, то можно изменить форму уже в процессе монтажа. В этом случае в месте перехода должна применяться специальная монтажная площадка.
  • Изготовление дымохода должно производиться после предварительного проектирования, учитывающего особенности самой печки или камина, а также учитывающего их размеры и габариты самого помещения, где предполагается выполнять монтаж.

Таким образом, установка дымохода может быть выполнена грамотно своими силами только при учете основных правил и требований. Если будут соблюдены многочисленные правила, то можно будет получить конструкцию, которая будет надежна и безопасна, а также будет обладать долгим сроком службы. Чтобы точно не допустить ошибок, рекомендуется заранее тщательно изучить обучающее видео.

Проектирование и расчеты

Перед непосредственными работами необходимо правильно просчитать все нюансы и особенности будущей конструкции. В результате будет создан специальный проект, на основании которого будут реализованы все этапы. Важно определиться, какие материалы, и в каком количестве будут применяться для этих целей.

При расчете дымохода для камина или печи необходимо учитывать особенности этих отопительных приборов. Это касается, в первую очередь, диаметра конструкции, которая должна быть оптимальной для равномерного и быстрого обогрева помещений. Изготовление оборудования должно учитывать следующие нюансы:

  • Диаметр дымохода не должен быть меньше диаметра специального выходного отверстия в печке или камине.
  • Не допускается сужение трубы, однако этот показатель может быть немного увеличен.
  • Можно изменить форму дымохода, поскольку очень часто изначально он является квадратным, после чего делается круглым, причем в этом случае должна для перехода применяться специальная монтажная площадка.
  • Чтобы все элементы дымохода были герметичными, необходимо использовать пену, и нужно заранее просчитать ее количество.

Подсоединение к печке или камину

Как только сам дымоход будет полностью создан из подходящего материала, можно подсоединять его к печи или камину. Для данного этапа также существует специальное обучающее видео, которое поможет справиться со всеми необходимыми действиями быстро и с учетом всех нюансов.

Можно выделить две наиболее популярные и часто используемые схемы подключения, которые называются:

Если используется первый вариант, то дымоход в этом случае состоит из отдельных одноконтурных элементов, которые соединяются друг с другом. При этом должна использоваться специальная герметичная пена, которая не позволит обнаруживаться дефектам, щелям или иным ненужным отверстиям. Подходит такой способ подключения, как для печей, так и для каминов.

При использовании способа подключения Трим применяются двухконтурные элементы дымохода. Стыки и иные соединения стягиваются хомутами, и также используется специальная пена, которая обеспечивает герметичность системы.

Монтаж может выполняться по разным схемам, выбор зависит от того, располагается ли патрубок вверху или сбоку.

Сборка отдельных элементов

Очень часто приходится сталкиваться с необходимостью делать квадратный дымоход при подсоединении к печке. Однако самым оптимальным считается именно круглая форма данной конструкции. Поэтому очень часто нужно выполнять переход, для чего используется специальная монтажная площадка. Она обеспечивает оптимальный и герметичный переход разных элементов дымохода. Данная площадка может быть сделана своими силами или уже куплена в готовом виде. Монтажная пена также должна использоваться при этой работе, поскольку если будут иметься ненужные отверстия и иные проблемы, то они могут стать причиной того, что тяга камина или печи будет некачественной, поэтому и обогрев будет неравномерным и неподходящим для определенного строения или отдельного помещения.

Площадка применяется достаточно просто, однако, если возникают определенные вопросы и сомнения, можно просмотреть обучающее видео по этому этапу работы. Площадка должна обладать размером и формой, которые полностью повторяют конфигурацию квадратного элемента дымохода.

Вывод трубы через перекрытия строения

Вывести дымоход можно как через стену сооружения, так и через крышу. Последний вариант считается наиболее популярным и предпочтительным. Однако в этом случае перед непосредственным выводом через стропильную конструкцию возникает необходимость провести трубу через перекрытия в доме.

Во время данной работы должна использоваться монтажная пена или герметик, поскольку именно они обеспечивают идеальную герметичность всех соединений. Это позволит избежать возможности проникновения холода в помещения, а также сама труба дымохода будет защищена от пагубного воздействия влаги от конденсата или других факторов, которые могут привести к нарушению ее функций.

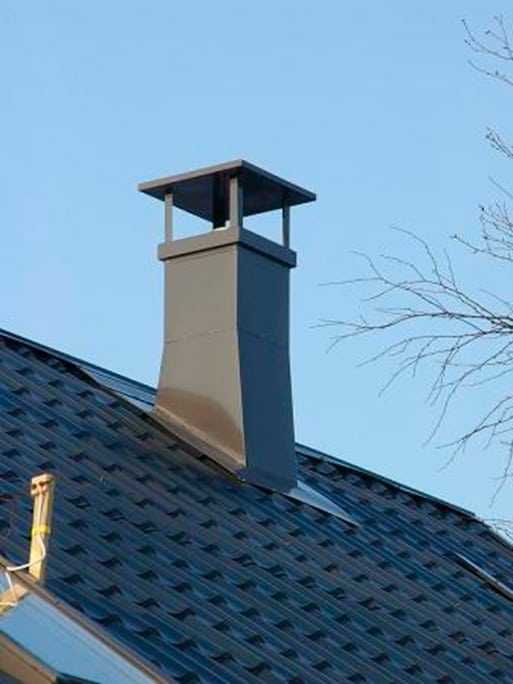

Монтаж дымохода на крыше

Последним важным этапом монтажа дымохода для камина или печки является его установка на крыше сооружения, где он будет использоваться. Перед работами следует проверить, какой кровельный материал имеется на крыше.

Если материал на конструкции является возгораемым, то для монтажа трубы нужно пользоваться специальным патрубком. Места стыка должны быть идеально герметизированы, для чего может применяться монтажная пена или силиконовый уплотнитель. Дополнительно важно пользоваться специальными крышными разделками, которые защищают стыки от влаги и различных атмосферных осадков. Выбирать эти элементы необходимо в зависимости от диаметра, других параметров трубы и созданного в крыше отверстия.

Угол наклона дымохода на крыше также необходимо правильно рассчитать, поскольку это важно для обеспечения оптимального и легкого вывода продуктов горения от печки. Кроме того, важно учитывать угол наклона самой стропильной конструкции.

Таким образом, создание и установка такого элемента как дымоход, обладает определенными сложностями и особенностями. Важно не только изучить инструкцию, но и детально просмотреть обучающее видео. В этом случае можно своими силами без особых усилий и затрат времени и денег осуществить все необходимые этапы, чтобы получить надежный и качественный дымоход.

poluchi-teplo.ru

Правила монтажа одностенного дымохода

Проектирование и установка дымоходов должны производиться в строгом соответствии действующим нормативным положениям, в частности — требованиям СНиП «Правила производства работ по ремонту дымовых каналов и печей».

Основной задачей любого дымохода является удаление продуктов горения и обеспечение эффективной тяги для поддержания огня. Уровень тяги напрямую зависит от высоты дымового канала и размеров дымохода.

При установке конструкции следует соблюдать некоторые правила:

  • Высота дымохода от прибора отопления до оголовка должна составлять не менее 5 метров.
  • Возвышение конструкции над коньком или парапетом рассчитывается по схеме.
  • Расположение дымохода над находящимися близко друг от друга крышами соседних зданий должно быть от полутора метров и более.
  • Если конструкция возвышается над кровлей больше чем на 1,5 м, необходимо дополнительно закреплять ее при помощи специальных растяжек.
  • При изготовлении и монтаже дымохода рекомендуется предусмотреть наличие заглушек с конденсатоотводчиками для удаления скопившегося конденсата. Такие отверстия также необходимы для обеспечения возможности обслуживания и чистки дымового канала.
  • Если кровля изготовлена из горючих материалов, то в дымоходе нужно установить искроуловитель.
  • При проектировании и сборке конструкции не допускается сужение, но допускается расширение диаметра дымохода. Например, для отопительной печи с выходящим диаметром для трубы 140 мм нельзя использовать дымоход с сечением 120 мм, но можно применить конструкции по 150 мм, используя переходники.
  • Длина горизонтального участка конструкции не должна быть больше метра.
  • Места соединений отдельных элементов дымохода не должны совпадать с потолочными и кровельными проходами.
  • Отводы и тройники нужно устанавливать таким образом, чтобы они не принимали нагрузку от элементов дымохода, расположенных над ними.

Метод сборки дымохода

Монтаж начинается снизу вверх от нагревательного прибора.

Рекомендуется собирать элементы конструкции таким образом, чтобы конденсат и отложения смол не выходили наружу.

После установки необходимо произвести испытательную топку, в процессе которой нужно проверить герметичность стыков и удостовериться в том, что расположенные рядом конструкции из горючих материалов не нагреваются до критической температуры.

Среди современных разновидностей большой популярностью пользуются одностенные дымоходы VIVATEX благодаря их практичности и простоте установки. Узнать подробнее об изделиях и купить их можно на сайте.

www.vivatex.ru

Общие правила безопасности при монтаже дымохода

Содержание статьи:

В каждом частном доме есть индивидуальная система отопления, в основе который лежит камин, старая добрая печка или современный твердотопливный котел. Но не зависимо от того, какой прибор обогревает помещение и отвечает за создание в нем комфортной для проживания атмосферы, он в любом случае нуждается в обустройстве вспомогательных элементов. Одним из таких элементов является дымоход – незаменимая часть отопительной системы, обеспечивающая выведение дыма и прочих продуктов горения за пределы жилых домов. Именно от исправности, а также от соблюдения всех норм и правил в процессе монтажа дымоотвода зависит жизнь и здоровье людей, поэтому сегодня мы подробно поговорим о правилах безопасности во время обустройства дымохода.

Роль и функции системы дымоотвода

Дымоход – важнейший элемент отопительной системы. Он предназначен для обеспечения нормального воздухообмена, без которого невозможна работа котла, печи, камина и прочих отопительных приборов. Также через дымоходную трубу выводится дым и копоть, которые, если бы оставались в помещении, привели бы к весьма плачевным последствиям.

Нормативные документы, регламентирующие установку дымоотвода

Работа с элементами дымохода требует от исполнителя неукоснительного соблюдения требований техники безопасности и мер предосторожности. Все они прописаны в документе, именуемом СНиП №2.04.05-91, а также в ГОСТ 9817-95, НПБ 252-98 и ВДПО «Правила производства работ, ремонта печей и дымовых каналов».

Совет! Человек, выполняющий монтаж, обязательно должен быть в перчатках из прочной и плотной ткани либо же в специальных насадках на ладони из синтетического материала.

Правила монтажа дымохода из нержавеющей стали

Если происходит обустройство дымохода из нержавеющей стали, то предъявляются следующие требования:

  • диаметр трубы должен быть не меньше, чем площадь патрубка на отопительном приборе;
  • если в доме используется несколько отопительных аппаратов, каждый из них следует оборудовать индивидуальной дымовой трубой;
  • дымоотвод должен выводить за пределы дома все без исключения продукты горения в полном их объеме;
  • выбирая трубы для дымоходов, предпочтение нужно отдавать изделиям, изготовленным из высокопрочной стали с высокой степенью жаростойкости и максимальной устойчивостью к воздействию коррозии;
  • максимально допустимое количество поворотов в дымовых каналах составляет 3 шт.;
  • минимальная толщина стенок трубы дымохода равна 0,5 мм;
  • для обеспечения нормальной тяги нужно, чтобы общая высота дымоотвода и высота вентиляционных каналов превышала 5 метров.

В процессе эксплуатации модульных систем дымоотвода из стали-нержавейки запрещено:

  • чистить трубу посредством выжигания сажи;
  • использовать элементы дымохода для сушки одежды;
  • оставлять поблизости легковоспламеняемые предметы.

Требования к дымоходам для приборов, работающих на природном газе

В том случае, если помещение обогреваться котлом, который функционирует на голубом топливе, к вытяжным каналам предъявляются особые требования. Труба дымоотвода должна быть полностью герметичной и устойчивой к воздействию конденсата. В отличие от обогревательных элементов, работающих на твердом топливе, здесь допускается подключение к одному дымоходу нескольких котлов, если расстояние между ними превышает 75 см. Запрещается установка над дымоотводом каких-либо козырьков.

Совет! Чтобы обеспечить газовому котлу хорошую тягу, не зависимо от направления и силы ветра снаружи, в комнате, где работает отопительный прибор, нужно проделать вентиляционное отверстие. Оно должно размещаться со стороны трубы.

Общие правила монтажа

Установка составных частей дымохода осуществляется по направлению снизу вверх от отопительного прибора. Каждый последующий элемент дымохода должен прочно входить в предыдущий. Для обеспечения полной герметичности дымового канала в процессе выполнения работ следует применять герметик с рабочей температурой минимум 1000 градусов по Цельсию. Все места стыков необходимо вынести за пределы потолочных перекрытий и скрепить специальными хомутами. Через каждые два метра дымоход следует закреплять посредством стеновых кронштейнов. Дымовые каналы ни в коем случае не должны соприкасаться с газовыми и водопроводными трубами, а также с электрической проводкой и прочими коммуникациями. В местах, где дымоотвод проходит через перекрытия и элементы кровли, его необходимо защитить дополнительной теплоизоляцией. Длина горизонтальных участков дымохода не может быть больше одного метра.

Выводы

Мы описали основные требования к соблюдению техники безопасности в процессе установки дымоотвода. Настоятельно рекомендуем вам не игнорировать их, так как от этого зависит не только работоспособность отопительной системы в целом, но и жизнь людей, проживающих в данном помещении.

Видео по теме

Loading...

mybuilding.tips

Качественный монтаж дымоходов, виды и правила » Сделай камин

В наше время у каждого в доме есть тепловые агрегаты, которые производят тепло, греют воду и помогают нормально жить современному человеку. Но не многие знают, что купить сам теплоноситель — не самое основное.

Нужно еще грамотно его установить. Ведь обычный дымоход сделает работу аппарата либо качественной, либо все функции будут выполняться неправильно.

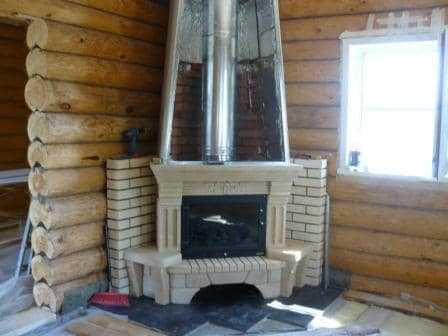

Камин с дымоходом

Дымоход предназначается для обеспечения тяги генерирующего устройства. Он способствует отводу продуктов горения и обеспечивает подачу воздуха для нормальной работы. Эффективность работы котла или камина напрямую зависит от правильности монтажа дымохода.

Но еще и немаловажен фактор, какого дымохода. На рынке присутствует большое количество различных видов этой продукции. Следует разобраться: какой из них подойдет в каждом конкретном случае.

Виды дымоходов

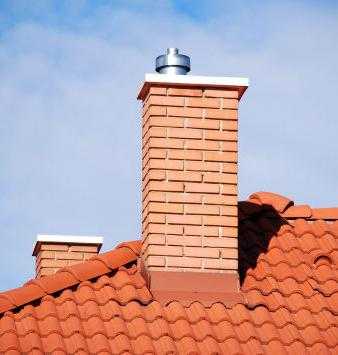

Дымоход из кирпича

Выполнение дымохода с применением кирпича

Канал дымохода выполняется непосредственно в кирпичной кладке (см. Кладка каминов из кирпича), либо монтируется отдельно. Во многих случаях в саму шахту канала устанавливают асбестовую трубу. Основным недостатком является: монтаж отдельного фундамента, именно для дымохода.

Внимание. Такая конструкция не защищена от конденсата, который постепенно его разрушает. В помещении образуется сырость. Большая вероятность засорения дымохода продуктами разрушения канала.

Модульные нержавеющие системы

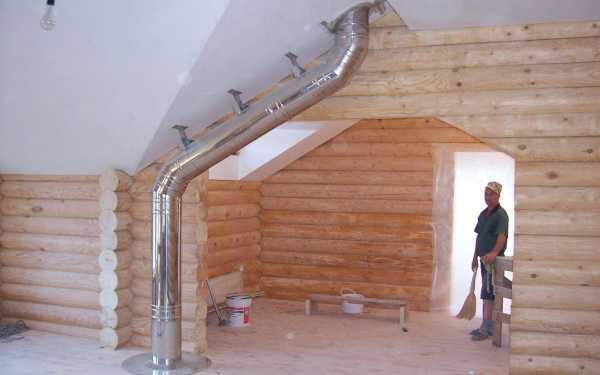

Установка дымохода из нержавейки

Монтаж производится из дымоходных частей и элементов фасонных; переходников, колен, тройников и т.д. Можно устанавливать в кирпичные каналы, которые приготавливаются заранее (делают гильзовку дымовых шахт), или установка производится отдельно. Изготовление комплектующих производится из жаропрочной и кислотоустойчивой нержавейки (см. Дымоходные трубы из нержавейки), что предотвращает разъедание конденсатом.

На идеально гладкой поверхности не скапливается сажа, имеет постоянные аэродинамические характеристики, обладает улучшенными эксплуатационными свойствами. Установка производится в любом месте и не требует монтажа отдельного фундамента.

Дымоходы керамические

Применение керамики в дымоходе

Комплектующие состоят из элементов, которые имеют высокую термозащиту. Основным недостатком является высокий вес конструкции. Требует изготовления отдельного фундамента.

Дымоходы полимерные

Полимерный дымоход

Это новая продукция, представленная на нашем рынке. Изготовление производится из композиционных полимерных материалов. Этот газоход гибкий, имеет небольшой вес, отличается долговечностью конструкции.

Применяется только в случаях, где температура отводимого газа не превышает 250 градусов (могут быть газовые котлы или колонки).

Устанавливается в готовые каналы кирпичной кладки, получил широкое применение при реконструкции старых кирпичных домов. Защищает футеровку в новых конструкциях.



Общие правила монтажа

Монтаж дымохода для камина или другого теплогенерирующего средства определяет работу системы в целом. Безопасность и эффективность эксплуатации напрямую зависят от монтажа. Отопительный агрегат представляет собой сложное устройство, которое является пожароопасным.

Для правильной работы камина и его безопасности требуется соблюдение некоторых правил монтажа:

  • Должна быть эффективная теплоизоляция между нагревающими частями и элементами дома.
  • Для дымохода следует подбирать нужную форму, правильный диаметр и требуемую длину.
  • Все соединения конструкции должны быть достаточно герметичны.

Монтаж

Монтаж каминов и дымоходов начинается с грамотного составления чертежа и учета всех особенностей дома и агрегата.

Сам монтаж состоит из следующих этапов:

  • Правильная оценка несущих частей дома и перекрытий на месте монтажа конструкции.
  • Подготовка места для ведения монтажных работ.
  • Установку следует начинать с облицовки нижней части.
  • Проведение монтажа топки.
  • Монтаж конструкции дымохода или подключение к существующему.
  • Изготовление фальшкороба (если нет возможности изготовления непосредственно у стены).
  • Облицовка конструкции.
  • Изготовление конвекционного короба.

В зависимости от ситуаций, этапы работы могут изменяться. Это зависит от конструкции и модели дымохода. Никто не скажет, что нужно сделать в первую очередь, пока не увидит места установки. Если топка стальная и размещается на ножках, которые регулируют высоту конструкции, разумеется, начать стоит с нее.

Внимание: Точно можно сказать одно: в начале работ следует правильно определить последовательность изготовления конструкции. Учесть все нюансы: конструкцию стропил, блоков, стен, лаг. Проверить, чтобы ничего не мешало для ведения дымохода.

Место для монтажа камина и дымохода

Для установки печей, каминов важно правильно провести подготовку места для ведения монтажа. Следует заготовить основание, проработать систему крепления к стене (если она есть), обдумать конструкцию требуемого дымохода. На практике место обустраивается под конкретный камин, исходя из геометрии конструкции, ее массы, предпочтительного стиля облицовки и используемых материалов, нужных характеристик топки. Стена, к которой будет производиться крепление, должна составлять единое целое.

При монтаже каминов следует предусмотреть защиту с применением несгораемых материалов, как правило, используют: ГВЛ, ГКЛО, пеноблок, гипсовые пазогребневые плиты, минерит и Кнауф-Файерборд.

  • Для установки основание и стены для крепежа агрегата должны быть общими. Крепление должно быть жестким и достаточно прочным. В качестве оснований следует использовать: плиты перекрытия, монолитные перекрытия либо отдельно стоящий фундамент. Легковоспламеняющиеся перекрытия не могут гарантировать безопасных условий для монтажа.
  • Конструкцию рекомендуется возводить на чистый пол, изготовленный из камня, бетона, напольной плитки, что приведет к качественному сопряжению конструкции. Обеспечит условия безопасной эксплуатации отопительного устройства. Следует оборудовать предтопочную площадку с несгораемым покрытием.

Монтаж дымохода самостоятельно

Правильный монтаж дымохода своими руками обеспечат следующие условия:

  • Высота конструкции не менее 5-ти метров от места горения.
  • Изготовление канала производится из несгораемых материалов, тщательно изолируется, лучше, чтобы большая часть размещалась в отапливаемом помещении.
  • Следует строго соблюдать нормы при установке в кровле и межкомнатных перекрытиях.
  • В изготовлении рекомендуется применять круглый канал и гладкие стенки.

Установка топки

Как правило, монтируют топочное отделение после изготовления нижней части. Следует для забора воздуха предусмотреть зазоры в конвекционной части камина.

  • Выполняется подставка из металла, камня, бетонных блоков, на которую выставляется топка.
  • Помимо уровня топки, следует правильно выставить высоту по отношению к полу, определить правильную глубину и расположение центра топочного отделения. Эти параметры необходимо выдержать для сопряжения облицовки.

Монтаж портала

Этот этап установки требует особого внимания и аккуратности. Установка облицовки делается или к стене присоединения, либо выполняется стыковка с фальшкоробом. Эта работа может выполняться на клеящуюся мастику или с применением специального клея для работ по каменным поверхностям.

  • Все компоненты облицовки должны монтироваться по уровню.
  • После выполнения нижней части и монтажа топочного отделения изготавливаются колонны, капители, закладные и балки.
  • Если конструкция предусматривает деревянную балку, требуется установить защиту для ее внутренней части от нагрева.
  • Монтировать защиту от нагрева для деталей облицовки, начиная от начала топки и выше.
  • Только после этого делается конвекционный короб.

Выполнение монтажа короба конвекционного

Изготовление короба происходит с применением ГВЛ, Суперзола, или ГКЛО. Сама установка начинается с изготовления каркаса с применением металлического профиля.

  • Выполняется защита фольгой с базальтовой ватой внутренней части облицовки и базальтового короба. Все стыки и щели обрабатываются фольгированным скотчем.
  • Нельзя связывать короб с потолком в деревянном доме. Следует делать обрыв на расстоянии 10 см. Это применяется для предотвращения усадки и вертикальной подвижки деревянного дома.
  • Не производите жесткой связки камина и дымохода в доме, изготовленном из дерева. Для выполнения этой задачи требуется сделать скользящие проходы. Сделайте тепловую отсечку в верхней части короба от потолка на расстоянии 30-ти см.
  • В коробе (верхней части), следует предусмотреть вентиляционные решетки (см. Дымоходы и вентиляция) для правильного движения конвекционного воздуха.

Таким образом, были изложены общие правила монтажа камина и дымохода. При соблюдении этих норм можно выполнить монтаж и самому. В наше время представлено большое количество различных конструкций. Соблюдайте технологический процесс изготовления, и установленная конструкция будет служить долгие годы.

sdelaikamin.ru
