Правильная установка дымохода – нюансы устройства и установки канала

Содержание

Правила установки дымохода

Вопрос конструктивной реализации отвода отработанных газов при отоплении рано или поздно встает перед владельцами частных домов. Правила установки дымохода и технологические особенности устройства — все это актуально как на этапе проектирования отопительной печи, так и при реконструкции отводящей трубы.

Функции дымохода

Для горения любого топлива необходим кислород, который поступает в топку из воздуха. При этом сбалансированное воздушное обогащение — залог эффективного горения. Переизбыток или недостаток воздуха приводят к потере мощности и перерасходу топлива. И, если основные функции дымохода — это безопасное удаление продуктов горения топлива и изоляция строительных конструкции от воздействия раскаленных газов, то возникает логичный вопрос, как непосредственно связана эффективность работы печи (камина или газового котла) с конструкцией дымовой трубы? Взаимосвязь следующая:

  1. Проходя через дымоход отработанные газы выводятся наружу.
  2. В системе создается разряжение и в топку засасывается воздух.
  3. Воздух смешиваясь с топливом сгорает и выводиться через трубу.
  4. Данный закольцованный процесс повторяется до тех пор, пока в топке есть топливо.

Не правильно смонтированный или не подходящий по типу дымоход нарушит правильную циркуляцию воздуха и отработанных газов, снизит эффективность отопления. А самое опасное при таком подходе то, что при определенных условиях (порывах ветра, повышенной влажности воздуха) может случиться «опрокидывание тяги». В этом случае отработанные газы не будут выводиться, а пойдут внутрь здания, что чреватое опасностью отравиться продуктами сгорания (угарным газом).

Правила установки дымохода

Для обеспечения стабильной тяги в отводящей отработанные газы трубе нужно придерживаться следующих правил:

Ознакомившись с основными функциями и правилами установки дымохода, можно понять, что при выполнении подобных работ нужно четко соблюдать все предписания. В противном случае вы подвергнете себя и свою семью опасности. Ведь плохой дымоход — потенциальная причина пожара и отравления угарным газом.

poweredhouse.ru

Как правильно установить дымоход — Всё о металлочерепице

Как правильно установить дымоход из сэндвич труб?

Главной задачей при установке отопительных приборах, работающих на принципе сгорания твердого или жидкого топлива, является обустройство дымохода. Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и создавая тягу, а так же не позволяет накапливаться в помещении опасных для жизни продуктов, выделяемых при сгорании топлива.

Монтаж дымохода из сэндвич труб

Существует несколько способов обустройства дымохода своими руками. Наиболее современный из них, а именно монтаж дымохода из сэндвич труб, выведенный через стену, мы рассмотрим в данной статье.

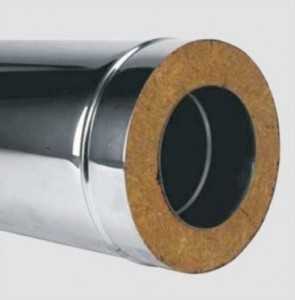

Что такое сэндвич трубы?

Сэндвич труба – это конструктор из разных элементов, позволяющий без лишних усилий собрать и установить дымоход любой сложности и конструкции своими руками. Каждый такой элемент имеет расширения и сужения с разных сторон, что позволяет собирать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта особенность позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро — и теплоизоляции дымохода .

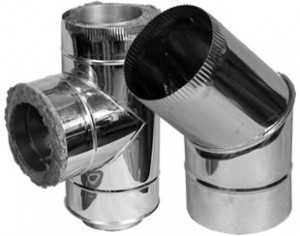

Элементы дымохода из сэндвич труб

Дымоход из сэндвич труб, как и любой другой дымоход, имеет достаточно сложную конструкцию При его монтаже через стену или крышу нужно учитывать необходимость изгибов и поворотов, соединение с котлом, наличие стакана для конденсата. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич трубок. Чтобы собрать дымоход без лишних проблем вам нужно лишь начертить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам нужно будет приобрести:

  1. Изделия необходимых размеров.
  2. Тройники, предназначенные для соединения с котла с конденсатным отстойником и основным дымоходом.
  3. Колена помогают осуществить изгиб дымохода. Их выпускают с углом загиба 15, 30, 45 и 90 градусов.
  4. Стакан для сбора конденсата.
  5. Элементы с улучшенной тепло и гидроизоляцией для прохождения кровли, перекрытия, или стены.
  6. Ревизионные элементы с дверцами для очистки дымохода .
  7. Устье – верхний концовик дымоотвода.
  8. Опорная консоль – элемент, необходимый для установки дымохода.
  9. Стеновой кронштейн для крепления дымоотвода к стене.
  10. Так же необходим термостойкий герметик и контрольные хомуты.

Достоинства дымоходов из сэндвич труб

Метод обустройства дымоходов с помощью металлических сэндвич труб появился на строительном рынке достаточно недавно, однако сразу же завоевал широкое признание и популярность среди застройщиков. Это связано, в первую очередь, с надежностью конструкции и простотой монтажа.

Сэндвич труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие преимущества данной конструкции:

  • данный тип дымохода прекрасно совмещается с любыми котлами и печками, работающими на жидком или твердом топливе;
  • выполнены из нержавеющей трубы. защищенной от впитывания различных веществ, коррозий и разрушений;
  • благодаря идеально гладкой внутренней поверхности, на стенках дымохода не оседает сажа, что позволяет чистить его значительно реже, чем любые другие аналогичные конструкции;
  • образование и оседание конденсата сводится к минимуму;
  • благодаря выравниванию внутренней температуры дымового канала, обеспечивается постоянная тяга, необходимая для качественного горения;
  • утеплитель защищает внешний кожух от нагревания. Такая конструкция не представляет опасности для прилегающих перекрытий и жильцов дома;
  • дымоход из сэндвич труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проводя через стену, что позволяет избежать прохода перекрытий и крыши, а так же сэкономить полезное пространство внутри помещения;
  • при монтаже дымоотвода через стену или крышу, прорезные проемы в здании можно делать гораздо меньше, чем при обустройстве любого другого дымохода. К тому же можно приобрести и установить специальные проходные модули своими руками;
  • дымоотвод из сэндвич труб выглядит эстетично и привлекательно, а значит не требует дополнительного декорирования на фасаде дома;
  • благодаря легким, идеально подогнанным элементам, монтаж такого дымохода можно без труда выполнить своими руками. А наличие разнообразных фрагментов позволяют правильно сделать все необходимые изгибы и повороты дымоотвода.

Главным и, пожалуй, единственным недостатком сэндвич дымоотводов, можно назвать их высокую стоимость. Но потратив деньги раз, вы много лет будете уверены в своей безопасности и качестве сооруженной конструкции.

Обязательно устройство конденсатосборника на дымовой трубе

Обустройство дымохода – очень серьезная задача, поэтому подходить к ее решению нужно с максимальной ответственностью. Не забывайте, выполнение работ по монтажу вытяжки «спустя рукава» может стоить жизни вам и вашим родным.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать, приступая к работе?

  • как бы не проходил ваш дымоход, через стену или через крышу, его общая высота не может быть менее 5 метров;
  • длина горизонтального участка для дымоходов, проходящих через стену, не может превышать 1 метр. К тому же, этот участок дымохода должен иметь уклон 3 градуса, чтобы обеспечивать сток конденсата в сторону, противоположную нагревательному прибору;
  • расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, изготавливая пристенный кронштейн с основанием необходимой длинны;
  • расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных – 1 метр. Если позволяет конструкция здания, лучше установить кронштейн каждые 60 см.
  • Особое внимание нужно уделить высоте дымоходной трубы над коньком. Если расстояние от конька до дымохода менее 1,5 метров – труба должна возвышаться на 0,5 метров над коньком; той же высоты стоит придерживаться в случае с плоской крышей. Если расстояние от конька до дымохода более 1,5 метров – высота подъема трубы должна соответствовать 10 градусам от горизонтальной линии конька.
  • Если крыша дома изготовлена из горючих материалов, дымоход должен быть поднят не менее чем на 1,2 метра над ней. К тому же
    необходимо оборудовать специальный искрогаситель.
  • если на крыше есть какие-либо пристройки, труба обязательно должна подыматься выше всего;
  • если высота трубы над крышей превышает 1 метр, она обязательно должна оснащаться специальными хомутами и крепиться к крыше дополнительными растяжками;
  • в процессе чертежа дымохода старайтесь провести его так, чтобы пришлось делать минимальное количество поворотов и изгибов. Инструкция по монтажу позволяет проделать не более трех.

Особенности монтажа дымохода из сэндвич труб (видео)

Монтаж дымохода

Монтаж любого дымохода своими руками правильно начинать от нагревательного прибора.

  • сначала на выходной патрубок котла или печи на термостойкий герметик (выдерживает 1000 – 1500 градусов) сажают переходник, а затем зажимают его хомутом;
  • далее устанавливается горизонтальный элемент дымоотвода. На этом участке используется одинарная труба с заслонкой для контроля тяги. В первом элементе не используется сэндвич, так как от высокой температуры утеплитель быстро испортится, в результате перестанет выполнять свою функцию;
  • для прохода через стену, в ней делается отверстие. Если строение выложено из горючего материала, расстояние от трубы до краев строения должен быть не менее 20 см. Проем выкладывается противопожарным базальтовым картоном, затем в него вставляется проходной блок;
  • через отверстие блока пропускается сэндвич-труба, которая соединяется с переходником нагревательного прибора. Пространство проходного блока заполняют минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской пластиной. Для заполнения оставшихся отверстий используют герметик;

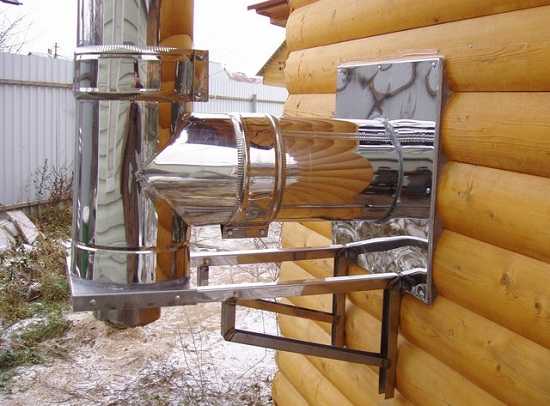

  • в том месте, где труба проходит через стену, устанавливают опорные кронштейны, к которым крепится пластина. Собрать эту конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
  • далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;

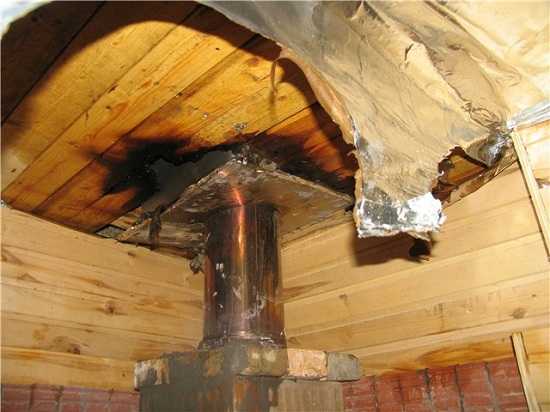

Есть опасность возгорания деревянных перекрытий из-за неправильного монтажа

  • чтобы обеспечить беспрепятственное прохождение дыма и газов, а так же минимизировать попадание конденсата в утеплитель вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента сэндвич трубы загоняется внутрь нижней, на стык наносится герметик. Затем внешняя часть верхнего элемента надвигается на нижний, а затем стягивается хомутом. Этот способ позволяет собрать дымоотвод максимально быстро и качественно;
  • монтируем всю вертикальную часть дымоотводной трубы по тому же принципу, включая колена для изгибов при необходимости обойти окно или другие препятствия;
  • каждое звено сэндвич трубы крепится к стене с помощью кронштейна;
  • заканчиваем монтаж установкой зонта ;
  • при необходимости, надеваем специальный кронштейн, а затем закрепляем дымоотводную трубу растяжками.

Обустроить дымоотвод из сэндвич труб не так уж сложно. Однако стоит не забывать о правилах, а также особенностях этой работы. Помните, мелочей быть не может, когда речь идет о горючих веществах или угарных газах. Будьте внимательны.

Расчет веса металлопроката

Чтобы деньги не вылетели в трубу: осваиваем основные правила монтажа дымоходов

Дымоход занимает одно из первых мест в отопительной системе по важности: от его правильного выбора и монтажа зависит не только экстерьер здания, но прежде всего эффективность выведения продуктов горения. Ошибки могут привести к возникновению пожара или к отравлению людей угарным газом. Поэтому монтаж дымоходов требует всестороннего и подробного изучения: прежде чем приступить к работе, следует ознакомиться с рекомендациями специалистов.

Содержание

Обычно установка системы для отвода отработанных газов производится во время строительства дома вместе с устройством камина или печки. Ранее это делали с помощью кирпича: проверенный не одним поколением материал, обладающий достаточной прочностью и хорошо сохраняющий тепло. Но сегодня все больше застройщиков склоняются в пользу выбора модульных систем из керамики и нержавейки. Причин для этого несколько: дороговизна услуг профессиональных печников, длительность выполнения кладки, а главное – несовместимость кирпичных дымоходов с современными отопительными устройствами. Последние разработки в области создания модульных систем позволяют соорудить дымоход своими руками.

Однако, каким бы ни был дымоход, основные требования к нему не изменились. Это касается срока службы, способности работать с наименьшим образованием конденсата и отложением сажи на внутренних стенках. Важна также герметичность и низкая теплопроводность: материалы, с которыми соприкасаются дымоотводящие трубы, не должны нагреваться до критических температур.

Установка дымоходов должна выполняться с соблюдением следующих правил:

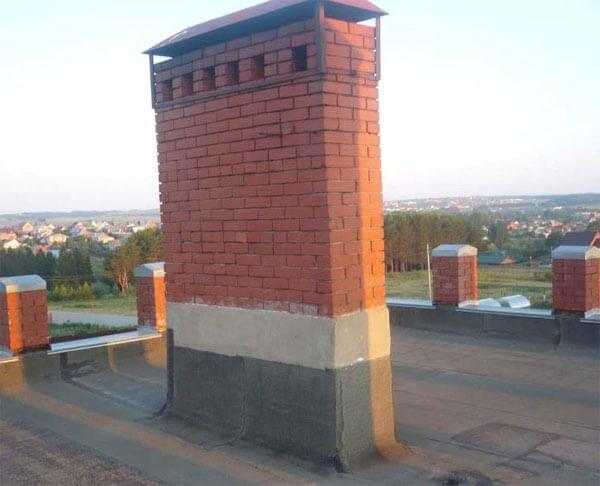

  • над плоской кровлей труба должна возвышаться не менее, чем на 0,5 м;
  • при выходе трубы на расстоянии от конька в 1,5 м и более (для скатных крыш) ее высота также не должна быть менее 0,5 м, а при удалении от конька, превышающем 3 м, минимальная высота трубы должна достигать условной линии, проведенной от конька вниз пол углом в 10 градусов по отношению к горизонту;
  • при устройстве кровли из горючих материалов дымоотводящая труба должна возвышаться над ней не менее, чем на 1,5 м;
  • в месте прохождения через перекрытие обязательно выполняется термоизоляция.

Дымоход должен быть подобран к отопительному оборудованию, которое устанавливается в доме

Перед тем, как сделать дымоход, следует учесть множество факторов. Подбор его диаметра, высоты и силы тяги (это основные характеристики) необходимо осуществлять, исходя из принципа обязательного пропорционального возрастания тяги с увеличением высоты. Первое место при выборе оптимальной конструкции отводится эффективности и безопасности, а уже затем рассматриваются вопросы внешнего вида и сочетания с остальными элементами экстерьера здания.

Важную роль для выбора конструкции системы играет место установки отопительного оборудования и особенности помещения. Различают внутреннюю и наружную установку дымохода. Внутренняя предполагает размещение труб непосредственно в отапливаемом помещении, при этом должны устанавливаться разделки, защитный кожух и опоры. Утеплять такой дымоход нет необходимости: лишенный термоизоляции, он будет отдавать тепло в жилое пространство, что не будет лишним. Исключение составляют только неотапливаемые чердаки. В такой конструкции заложены определенные риски, связанные с опасностью отравления газом в случае разгерметизации системы, а также вероятностью возгорания.

Горючие материалы, близко расположенные к трубе, должны быть обработаны антипиренами: это касается стен, перегородок, мест выхода трубы наружу. Кроме того, такой дымоход сложен для монтажа и обслуживания. Стыковки модулей должны располагаться вне межэтажных или чердачных перекрытий, чтобы не возникло препятствий для осмотра и доступа к внутренним поверхностям.

Оптимальным вариантом в соотношении качество/цена признан дымоход типа “сэндвич”

Дымоотводящая система наружного исполнения состоит из газохода, соединяющего выпускной патрубок отопительного устройства с трубой, расположенной снаружи, секций трубы и ревизии. Такой дымоход гораздо безопаснее, его просто устанавливать и ремонтировать. К его достоинствам относится и независимость от особенностей интерьера помещений. Но в данном случае обязательно предусматривается наружное утепление.

Лучшей формой является цилиндр: на стенках такой трубы собирается меньше конденсата, обеспечивается хорошая тяга. Конфигурация должна быть как можно более простой: так меньше будет откладываться сажи. Горизонтальные участки, если без них не обойтись, не должны быть длиннее метра: это также является необходимым условием для нормального функционирования всей системы.

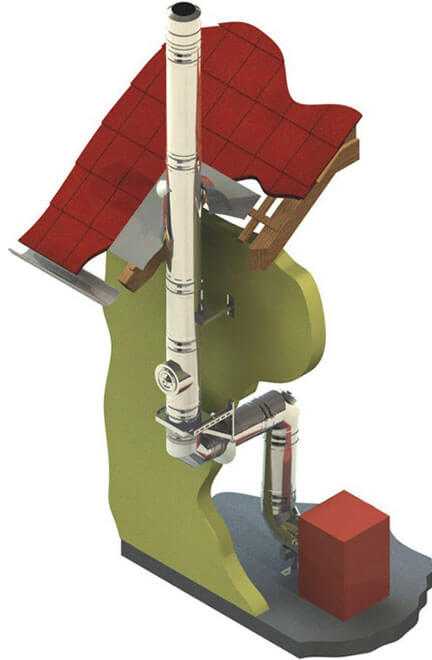

Дымоход любого типа всегда собирается снизу-вверх. Начинается все от выпускного патрубка печки: следующая деталь должна плотно входить в нее: зазоры не допускаются. Лучше устанавливать готовый дымоход заводского изготовления: это ускорит его сборку и обеспечит эффектный внешний вид, более удачный по сравнению с самодельными вариантами. Звенья стыкуются последовательно: каждый следующий участок частично входит в предыдущий. Это предотвращает вытекание конденсата наружу, а также препятствует попаданию влаги извне, сохраняя сухим утеплитель. Дополнительно для уплотнения стыков используется герметик. Поверх стыков фиксируются хомутами. Через каждые 1,5 м к стене прикручиваются кронштейны, необходимые для крепления трубы.

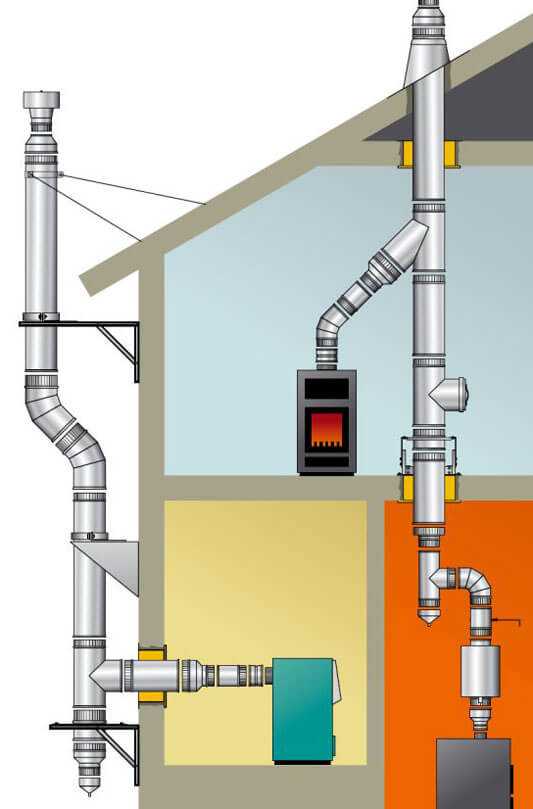

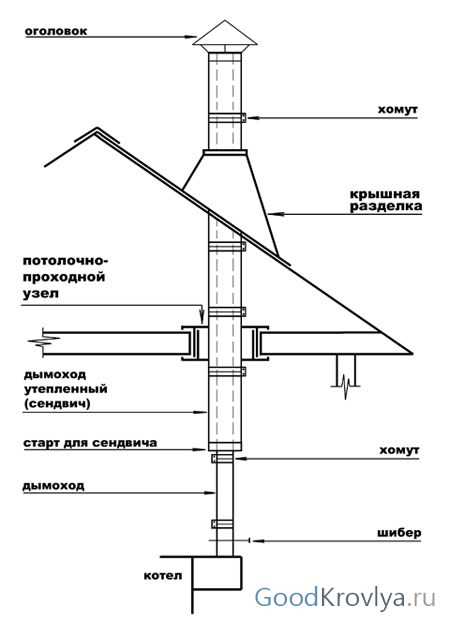

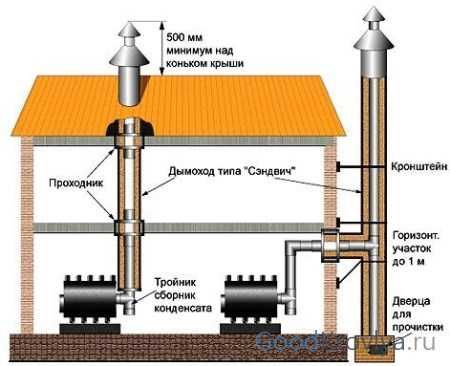

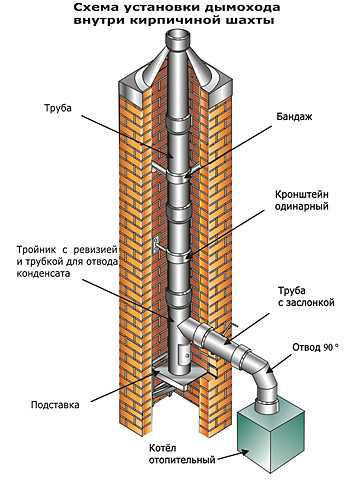

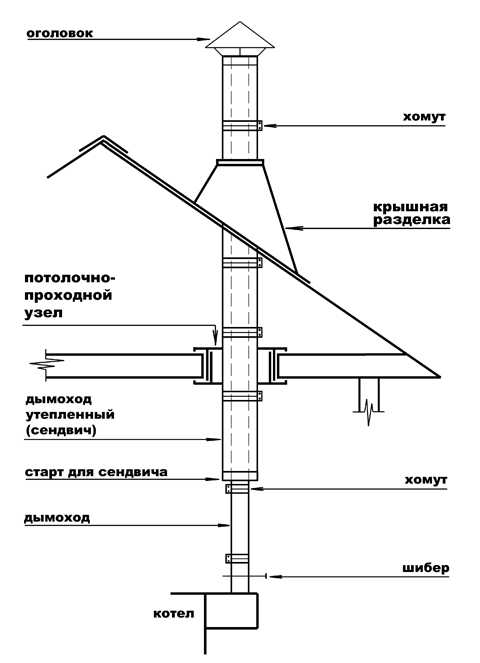

Схема монтажа внутреннего дымохода

Все участки (как вертикальные, так и горизонтальные) обязательно должны быть изолированы от электропроводки и проходить на должном расстоянии от газопровода. В нижней части конструкции устанавливается дверца ревизии, что необходимо для чистки системы. Необходимо устанавливать для защиты верхней части трубы дефлекторы или флюгеры, препятствующие попаданию внутрь мусора, листьев и дождевой влаги.

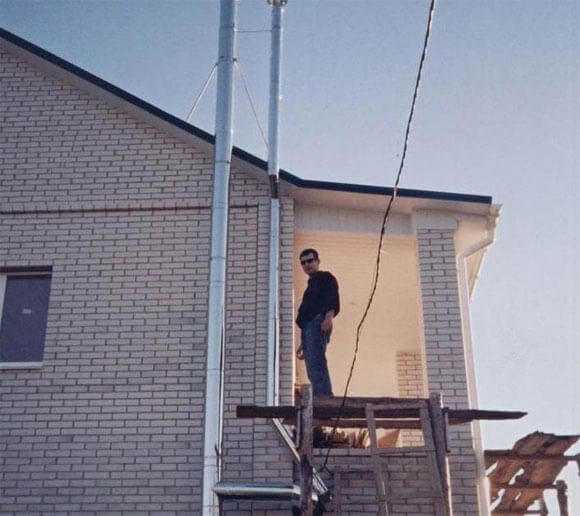

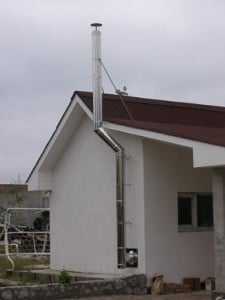

Он представляет собой вертикальную трубу, установленную вне стен здания. С самой печкой она соединяется через одну из них, с помощью короткого горизонтального звена (не более метра в длину). Такая конструкция монтируется чаще всего в тех случаях, когда отопительный агрегат, ранее не предусмотренный, необходимо установить в уже готовом помещении.

Бывают дымоходы двух систем. Двухконтурная представляет собой две концентрические трубы с теплоизолирующим материалом между ними. Одноконтурная не снабжена утеплителем и потому его необходимо крепить дополнительно во избежание образования конденсата.

Монтаж наружной трубы начинают снизу, вначале прикрепляя к горизонтальному патрубку, выходящему из стены, тройник или колено. В нижней его части должна быть предусмотрена дверца для чистки трубы. Вертикальную трубу крепят через каждые 1,5-2 м к стене с помощью кронштейнов. В том случае, если вес трубы значителен, под коленом устанавливается специальная опора.

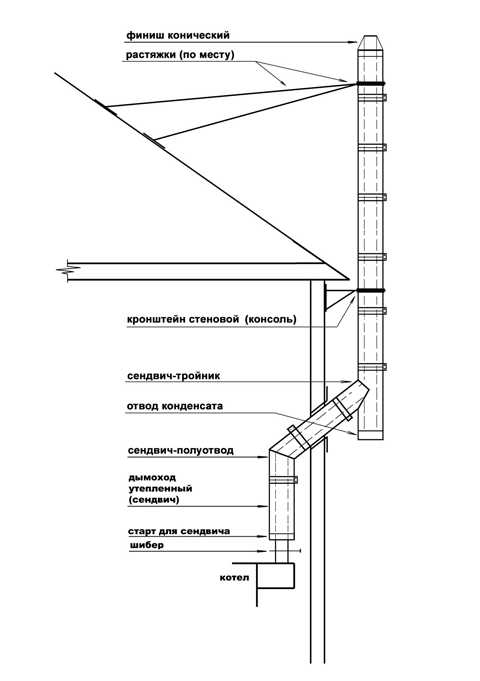

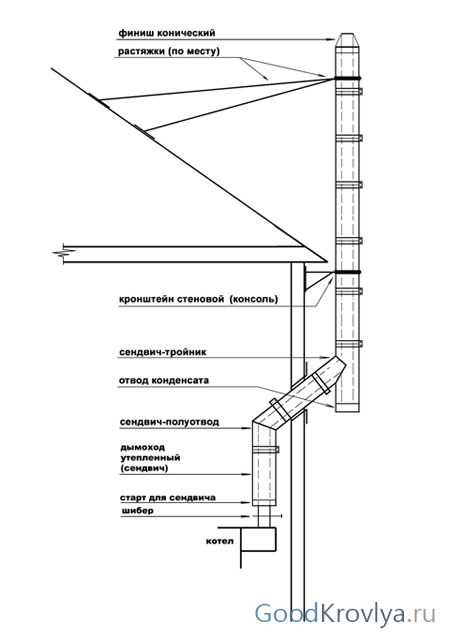

Схема монтажа внешнего дымохода

Верхушка трубы должна возвышаться над кровлей не менее, чем на полметра. Если не представляется крепление дымоотводящей системы с помощью кронштейнов, применяют растяжки с хомутами и ушками, к которым крепятся тросы, предварительно зафиксированные внизу анкерными болтами. Натяжку тросов осуществляют с помощью талрепов.

В некоторых случаях сборку трубы в большей степени выполняют на земле, а затем поднимают конструкцию. Чтобы установить ее на место, к заранее прикрепленному тройнику временно привинчивают специально изготовленный шарнир. К этому же шарниру крепят нижнюю часть трубы, приподняв ее с помощью лебедки и установив временные подпорки в нескольких местах.

Подъем самой трубы осуществляют с помощью нескольких человек, управляющих процессом с помощью растяжек, а также специальной рогатины необходимого диаметра. Рогатиной на длинной ручке подпирают трубу снизу. После того, как дымоход займет вертикальное положение, шарнир демонтируют, место стыковки модулей стягивают хомутом, крепят растяжки или кронштейны.

Внешний дымоход – это экономия места, что особенно актуально для небольших домов

Все места соединений необходимо загерметизировать, а участки, подверженные коррозии, обработать специальной эмалью. На верхушке следует укрепить дефлектор.

Правильный монтаж дымохода является залогом надежной, эффективной, а главное – безопасной работы всей отопительной системы. Ошибки в этом деле могут привести к непоправимым последствиям. Поэтому выполнение этой работы следует поручить опытным специалистам.

Рекомендуем похожие статьи

  • Особенности монтажа дымоходов для газовых котлов
  • Особенности монтажа дымоходов для газовых котлов
  • Особенности конструкции и монтажа дымоходов для печей и каминов
  • Особенности монтажа мембранной кровли: осваиваем технологии будущего

Правильная установка дымохода

Правильный выход продуктов горения является, пожалуй, основным требованием для нормальной работы агрегатов обогрева, а также необходимым условием для обеспечения безопасности в доме. Неправильная установка дымоходов и безответственный подход к процессу сборки может стать причиной задымленности помещения, возникновения обратной тяги и, наконец, пожара.

Дымоход – неотъемлемая часть любого отапливаемого помещения. Он представляет собой вертикальную трубу, где создается естественная тяга. С ее помощью все продукты сгорания, которые образовались в процессе функционирования системы отопления, свободно выводятся в атмосферу.

Какие же основные параметры хорошего дымоотвода?

  • Качественное сжигание топлива
  • Активный прогрев стенок
  • Идеальная тяга
  • Преодоление порога образования конденсата
  • Прочность
  • Удобство

Материалы, которые используются в изготовлении устройства, могут быть самыми разными. Широкое распространение получили керамические, сварные, кирпичные и нержавеющие отводы. Каждый из них имеет свои плюсы и минусы.

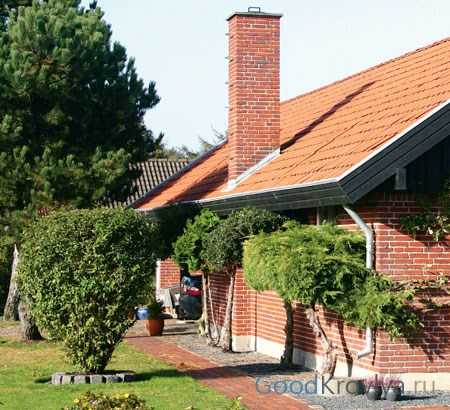

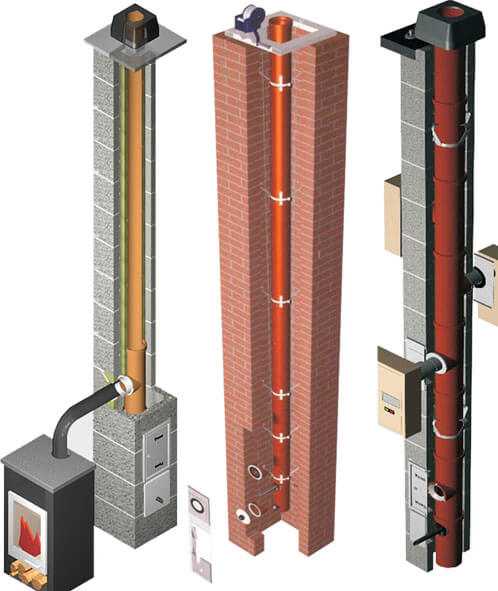

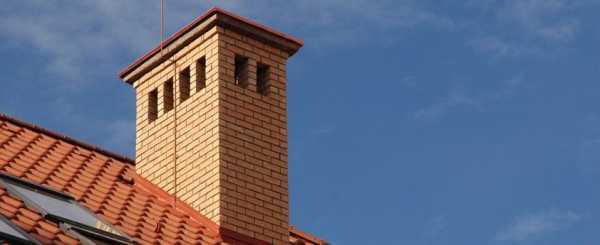

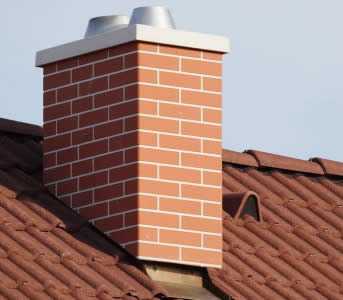

Дымовая труба из кирпича считается наиболее огнеупорной и практичной, но в процессе эксплуатации на внутренних стенках постепенно оседает копоть, что приводит к снижению тяги. Установка керамического канала – весьма трудоемкий и тяжелый процесс, поскольку внутри проходят металлические стержни, придающие конструкции прочность. Зато такие дымоотводы устойчивы к атмосферным явлениям и конденсату. Сварные приборы обходятся дешево, но “боятся” коррозии, а стальные нержавеющие – хотя дороговаты, зато универсальны.

В любом случае, при монтаже конструкции из любого материала необходимо руководствоваться основными правилами ВДПО:

  1. Дымовые трубы отопительных агрегатов, которые предназначены для твердого топлива, должны обеспечивать полное выведение газов
  2. Для каждого отопительного агрегата или печи должен отводиться свой дымовой канал
  3. Дымоходы должны монтироваться строго вертикально, без малейших уступов и изменения сечения
  4. Ширина сечений отопительного агрегата и дымоотводящего патрубка должны соответствовать друг другу
  5. Дымари для печей должны быть не менее 5 метров в высоту
  6. Конструкции из металла должны быть изготовлены из специальной легированной стали не менее 1мм, которая обладает высокими антикоррозийными качествами
  7. Звенья надсадных труб не должны соединяться в чердачных или междуэтажных перекрытиях
  8. Дымовое приспособление должно иметь очищающее устройство от отложения сажи
  9. Места примыкания каналов к горючим конструкциям здания должны быть отделены негорючим материалом
  10. Пересечения дымовыводящих приборов перекрытий из горючих материалов должны быть разделены горизонтальными разделками

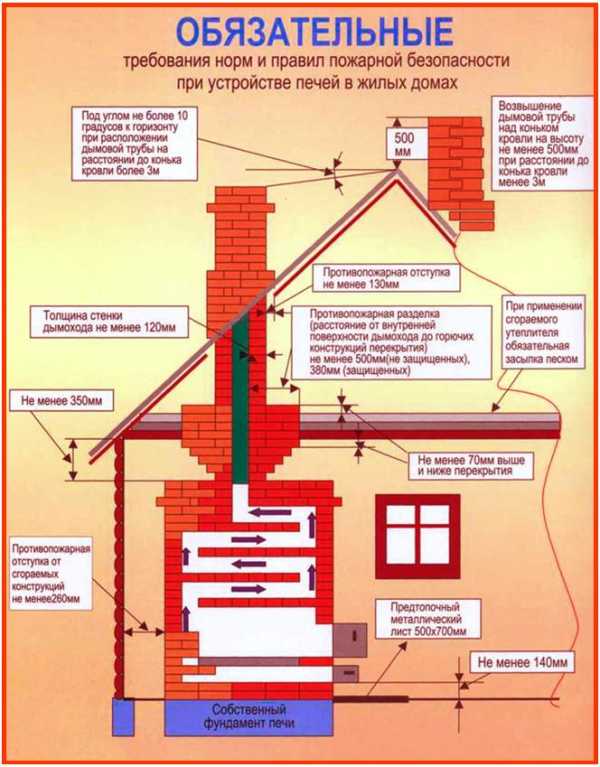

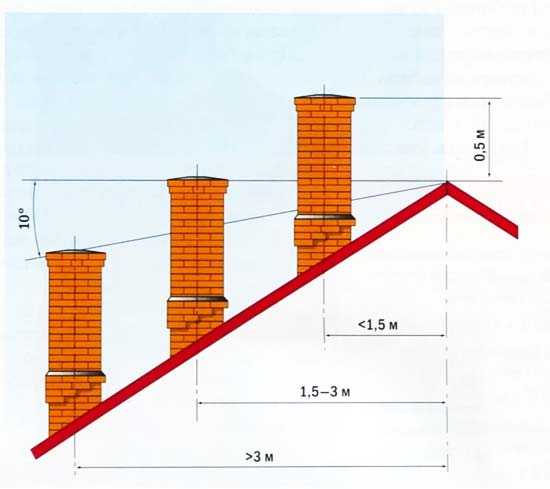

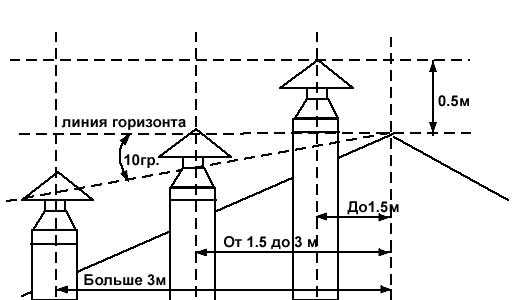

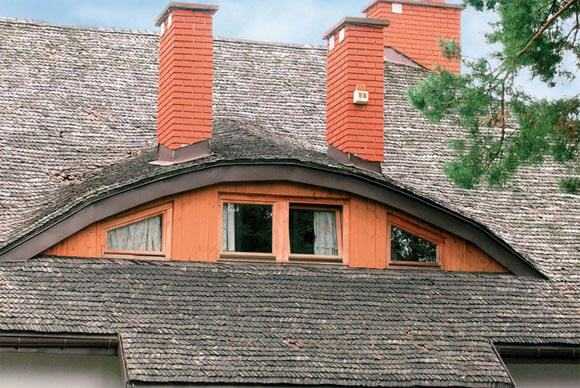

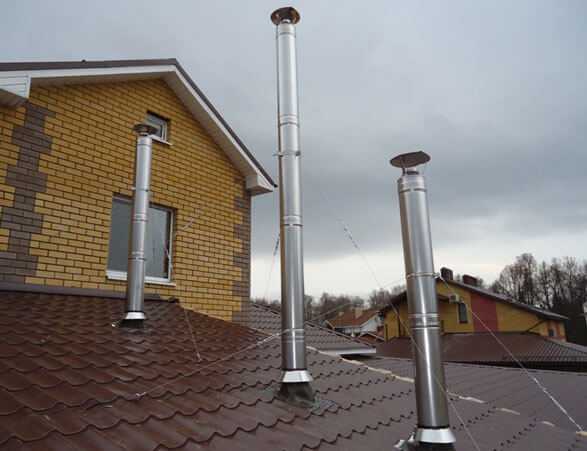

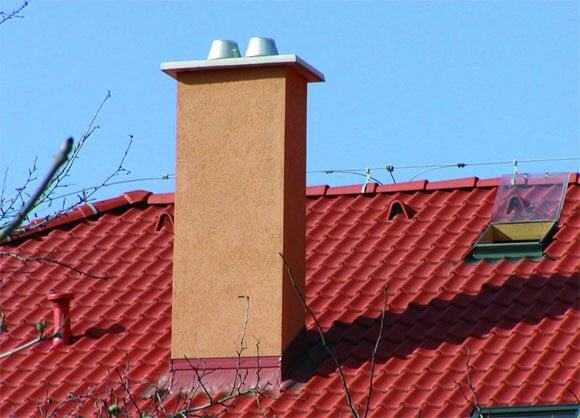

Высота дымохода над кровлей

Величина возвышения трубы может зависеть от многих факторов. К ним можно отнести наличие рядом с отапливаемым зданием более высоких сооружений, материал кровли, соседние пристройки. При монтаже следует учитывать, что дымовой отвод должен быть:

  • Над плоской кровлей – не менее 50 см
  • Над коньком крыши – не менее 50 см, при условии расстояния 1,5 м от края конька
  • Не ниже конька крыши, при условии нахождения дымаря на расстоянии 1,5-3 м от конька
  • Не ниже линии, проложенной под углом 10 градусов от конька, и расположения прибора на расстоянии более 3 м от конька

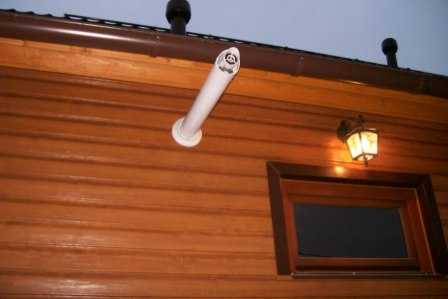

Коаксиальный дымоход: нормы установки

Сегодня существуют отопительные котлы, которые уже оборудованы принудительной системой тяги и специальным вентилятором. Выработанные газы, в этом случае, выводятся через коаксиальный механизм. Его устройство достаточно простое.

Оборудование состоит из двух труб, одна из которых производит забор воздуха снаружи, а другая отводит отработанные газы. Существует два вида коаксиальных отводов — вертикальный и горизонтальный. Достоинствами таких сооружений являются высокие показатели КПД отопительных агрегатов, экономность, высокая огнеупорность, хорошая система отвода конденсата, небольшой вес и удобство эксплуатирования.

Все установочные работы должны проводиться квалифицированными специалистами. Они не только в совершенстве знают, как установить дымоход, но и руководствуются общепринятыми нормами монтажа подобных устройств (СНиП 2.04.08-87) и “Правилами безопасности в газовом хозяйстве“:

  • Ввод газопровода совершается непосредственно в помещение с тепловыми агрегатами
  • Оптимальное давление природного газа при подаче — 0,003 МПа
  • Отвод дымовых газов регламентируется нормами СНиП 2.04.05–91
  • Удаление газов разрешается через наружную стену здания, если теплогенераторы имеют функцию принудительного удаления газов

Перед началом работ следует ознакомиться с технической документацией и инструкцией по монтажу устройства, поскольку конструкция коаксиальных приспособлений отличается от остальных.

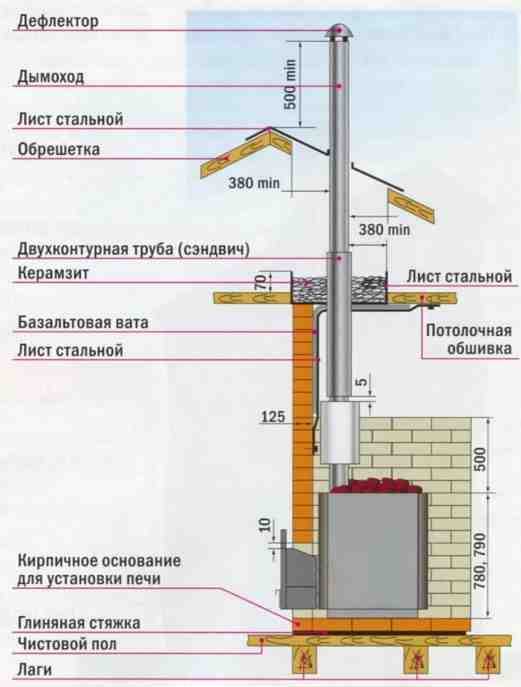

Особенности монтажа дымоходов в банях и саунах

Дымящая печь в бане является основным объектом дискомфорта для человека. Продукты сгорания могут изрядно подпортить нервы и здоровье, а также повредить мебель и отделку парной. Чтобы избежать задымленности помещения и значительных материальных трат, необходимо правильно организовать систему отведения дыма.

Установка дымохода в баню должна проводиться с учетом всех нормативов, а также особенностей строения. Поскольку речь идет о помещении с высокой температурой, то материал должен быть максимально жаропрочным. Не стоит выдумывать множество поворотов и изгибов. Самая простая форма дымового канала будет работать эффективнее.

К вопросу размера банного дымохода следует подойти со всей ответственностью. Именно высота и диаметр, а точнее их соотношение, будет играть решающую роль в силе тяги, которая все время должна присутствовать в трубе. Диаметр зависит от мощности оборудования и от выходного патрубка, а высота – от типа кровли, но быть не менее 5 метров.

Существуют и некоторые особенности. Например, горизонтальные части конструкции не нужно делать длиной больше 1 м. Горячий воздух всегда стремится вверх, а широкие горизонтальные участки могут стать причиной снижения тяги и быстрого отложения сажи.

Если в бане планируется кирпичный вариант вывода продуктов горения, то план кладки следует составить таким образом, чтобы добиться максимальной гладкости внутренних стенок трубы и герметичности швов.

Важным моментом является изоляция. От ее качества будет зависеть эффективность работы и безопасность. К примеру, негорючая минеральная вата будет отличной отсечкой в местах соприкосновения дымаря с легковоспламеняющимися элементами здания (деревянные балки, отделка и пр.)

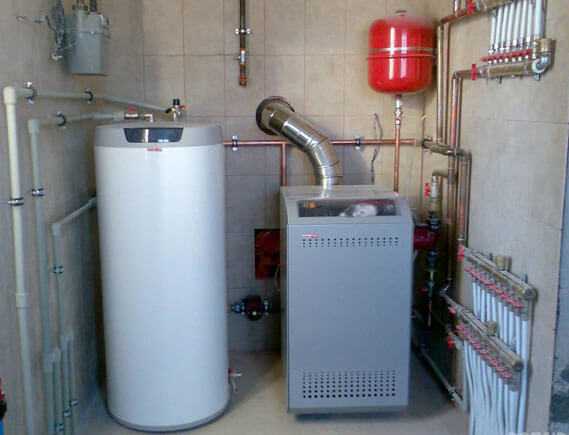

Выведение дыма из газового котла

Основные требования к дымоходу:

  1. Диаметр прибора должен строго соответствовать параметрам, указанным в инструкции
  2. Сечение дымоходного отверстия котла и самого канала должны быть одинаковыми
  3. Дымоход должен быть выше конька кровли, как минимум на 0,5 м
  4. Рекомендуется установка цилиндрических конструкций из нержавеющей стали с системой для очистки
  5. Запрещается использование поворотов и изгибов (больше 3 шт.) на пути продуктов сгорания
  6. Участок, соединяющий котел и начало дымового отвода, не должен превышать 250 мм.

Качественная установка дымоходов для газовых котлов является основой эффективной службы отопительного оборудования и безопасности. Сегодня практически каждый современный котел имеет автоматику, которая перекрывает подачу газа в случае ухудшения тяги. Но подключать самому отопительную технику к дымоотводу не стоит, пусть этим займутся профессионалы.

Источники: http://trubypro.ru/vidy/dymovye/montaj-dymohoda-iz-sendwich-trub.html, http://goodkrovlya.com/ustrojstvo/dop/pravila-montazha-dymoxodov.html, http://opechkah.ru/dymohody/pravilnaya-ustanovka-dymohoda

stroykrishu.ru

проектирование, расценка, в частном доме, из металла, нержавейки, правила, установка

Во время установки трубы необходимо быть полностью уверенными в пожарной безопасности, так как постоянно контролировать исправность трубы затруднительно.

Дымоходом называют вертикальную трубу круглого или квадратного сечения, что служит для удаления продуктов сгорания топлива из отопительного агрегата в атмосферу.

Возгорания же случаются порой настолько спонтанно и стремительно, что предпринять что-нибудь для их ликвидации практически нереально.Обычные же халатные соображения вроде «аккуратно будем топить» совершенно бесперспективны, так как зимой вашей банькой может охотно воспользоваться случайный посетитель.

При большой закладке дров и до конца открытой на трубе задвижке можно добиться сильного разогрева и у самой печи, и у дымовой трубы. Только неясно, отчего должна возникнуть опасность возгорания только потому, что кто-нибудь положил побольше дров в печь. В любом случае необходимо соблюдать требования и нормы, которые предписывают, что расстояние от любых конструкций, возведенных из горючих материалов, до дымовых газов (в смысле до дыма) должно быть не менее 0,5 м.

В зависимости от материала дымохода, их разделяют на следующие типы:

Схема прохода дымохода через крышу.

  • кирпичные;
  • керамические;
  • сварные;
  • из нержавеющей стали.

Осуществляя монтаж дымовой трубы, вам нужно иметь под рукой следующий инструмент:

  • болгарка;
  • корундовый диск;
  • алмазный диск;
  • рулетка;
  • уровень;
  • мастерок;
  • резиновая киянка;
  • угольник.

Читайте также:

Крашенная крыша — этапы работы.

Обзор устройства пароизоляции.

О монтаже крыши читайте тут.

Правила устройства разделок и отступок

Независимо от угла наклона кровли дымоходы, которые на 1,5 м выше ее уровня, нужно дополнительно зафиксировать растяжками на скобе.

Разделкой называется негорючее пространство (которое включает и воздушный зазор) между конструкцией строения, в котором располагается печь (дымовой канал), и дымом (огнем) в печи (дымовом канале). Разделка в кирпичной печи выполняется из такого же кирпича, из которого сложена печь и труба. К примеру, печь встроили в бревенчатую внутреннюю стену дома таким образом, чтобы она обогревала одновременно две комнаты. С этой целью в стене делается проем от потолка до пола с большей шириной, чем ширина печи. Зазоры между сторонами проема и печью заполняются кирпичной кладкой. Это и есть разделка. Зазоры носили бы название отступки, если бы они не заполнялись кирпичом.

Для прохода трубы сквозь потолок в нем делается проем больший, чем сечение самой трубы. Стенки кирпичной трубы утолщаются. В этом варианте разделкой является это утолщение. Говоря в общем, разделкой именуется негорячая часть печи, которая примыкает непосредственно к ограждающим конструкциям.

Понятно, что разделки совсем необязательно изготавливать из кирпича (даже в случае с кирпичной печью). Монтаж печей из стали может проводиться с разделками из кирпича, асбестоцементных листов, бетона (или пенобетона), листов из металла — в общем, любого негорючего материала.

Размеры разделки можно уменьшить до 380 мм посредством защиты сгораемых прилегающих конструкций листом из металла по асбестовому картону. Даже без прогара в раскаленном состоянии металлическая труба является очень серьезной пожарной опасностью. Поэтому защищать ее желательно негорючими материалами (к примеру, асбестовым шнуром или картоном).

Экранирование дымовой трубы

Самым лучшим решением противопожарной защиты считается монтаж металлического экрана с изоляционным слоем из термостойкой минеральной базальтовой ваты (нельзя применять для труб стекловату) толщиной от 10-20 мм. Это будет равноценно, по уровню теплоизоляции, кирпичному слою 125 мм толщиной (половина кирпича). В таком случае расстояние от горючих элементов кровли (обрешетки, стропил) до внешней поверхности трубы (то бишь экрана) при проходе через кровлю можно снизить до 130 мм. Тем не менее, без крайней потребности сокращать размер разделки не рекомендуется, даже в случае тройной экранизации и изоляции трубы.

Схема герметизации трубы на крыше.

Обычно разделки перекрываются листами из металла или (вариант хуже) плоскими асбестоцементными листами. Причем если их толщина окажется недостаточной, то с целью предотвращения в пролете провисания применяются профильные стальные усиливающие элементы (уголки, к примеру) или прокладки из асбестоцементного листа толщиной в 8-20 мм.

Самый важный момент: у трубы должна быть возможность свободно удлиняться и расширяться вследствие нагрева, беспрепятственно перемещаясь в зазорах листов разделки или безаварийно изменяя (выгибая) их. Заметьте, что за счет термического расширения дымовая труба длиной 2 м может увеличиться в размере на 5 мм. Проводя монтаж экранирующей оболочки это необходимо брать во внимание. Хотя бы один из ее концов не нужно жестко прикреплять к трубе, так как экран нагревается и, соответственно, в меньшей степени удлиняется.

Правила герметизации стыка трубы с кровлей

Стыки листов разделки и трубы на кровле герметизируются термостойкими негорючими герметиками (включая картриджного типа, который имеется сейчас в продаже). В самом простом случае трубу обматывают шнуром из асбеста, предварительно замоченным в глиняно-песчаном растворе, и промазывают цементно-песчаным раствором. С учетом постоянного нарушения герметичности просвета за счет термического расширения трубы стыки предохраняют от протечки отбортовками листов из металла.

Необходимо отметить, что, в случае протечки, стык горячей трубы с холодным материалом кровли является совсем ненадежным элементом. Помимо этого, водные испарения на стыках кровли и трубы при растопках печки (особенно при заснеженной крыше) внешне напоминают возгорания, что крайне неблагоприятно сказывается на моральном состоянии свидетелей этого явления. Поэтому монтаж теплоизолированных экранированных труб предпочтительны во всех аспектах, невзирая на то, что стоят они не очень дешево.

Монтаж дымохода по финским нормам

Схема устройства разделки в междуэтажном перекрытии: 1 — дымоход; 2 — деревянная балка; 3 — разделка толщиной полтора кирпича; 4 — двойной слой асбеста; 5 — разделка шириной в кирпич с изоляцией асбестом.

На рисунке слева представлена конструкция экранированного дымохода, которая выпускается финскими компаниями-производителями дровяных печей (в т. ч. и для саун). Дымовая нержавеющая труба изолируется утеплителем из термостойкой базальтовой ваты и заключается в экранирующую трубу (то есть наружный кожух), выполненную из оцинкованной стали.

Монтаж дымовой трубы в кожухе осуществляется посредством фасонных торцевых крышек. Всю эту конструкцию монтируют непосредственно на дымовую нетермоизолированную печную трубу таким образом, чтобы труба экранирующая брала свое начало на некотором расстоянии (0,4-1 м) от потолка, что дает возможность организовать требуемую пожаробезопасность.

Нужно отметить, что даже установка экранирующей трубы при больших мощностях может привести к нагреванию до температур, превышающих 80ºС и являющихся пожароопасными. Поэтому и для такой, казалось бы, неприступной конструкции нужно предусматривать положенную разделку — минимально 380 мм от непосредственно дымовой трубы (от дыма), даже если есть дополнительные защитные элементы. Так предписывают отечественные правила монтажа, не дающие ни малейшей возможности трактовать эти правила по-иному. А финские рекомендации, разрешающие монтаж дымовой трубы встык с обшивкой, на нашей территории являются незаконными. Достоинствами финской конструкции является то, что труба держится не на крыше, а на печи, что гарантирует большую безопасность. Дымоход такой конструкции можно изготовить собственными руками, если вы обладаете необходимыми навыками. Сначала варится каркас для экранирующей трубы из уголков, который после обшивается листами оцинкованной стали. Кожух можно подвешивать на разделочном листе и провести монтаж дополнительных защитных экранов.

Монтаж самодельной конструкции дымохода

Справа на рисунке показан дымоход, который проходит также через крышу, совмещенную с потолком. Совмещение перекрытия и кровли дает сэкономить на строительных материалах и повышает пожарную безопасность. Похожую конструкцию можно применить (причем очень выгодно) и при проходе дымовой трубы через чердак. Можно предложить массу вариантов, подобрав экономически выгодное и одновременно надежное решение с учетом имеющегося материала.

Правила и обоснование чистки дымовой трубы

В случае трубы без теплоизоляции

Схемы подключения дымоходов: внутри здания и вне здания.

При крутой крыше трубу необходимо ограждать от снежных лавин рассекающими металлическими преградами и укрепить растяжками. Для систематической чистки дымовой трубы (к примеру, традиционным грузом на веревке с ершом, сверху) нужно продумать монтаж трапа для подъема на крышу и возле трубы негорючую площадку. Как правило, если у дымовой трубы нет горизонтальных участков и вы топите березовыми сухими дровами, то забивка короткой (длиной 3-4 м) трубы из металла (особенно из нержавеющей стали круглой) имеет совсем низкую вероятность. Если же вы топите печь еловыми смолистыми дровами (особенно с ветками и сучками), то в варианте нетеплоизолированной трубы (особенно при тлении) в трубе могут образоваться корковые, не марающие рук сажевые спеки, которые появляются при высыхании конденсата. Если постучать по металлической трубе, то эти пористые твердые отложения сами осыпаются. Поэтому на всякий случай перед растопкой постучите полешком по нижней части оголенной дымовой трубы, прежде чем растопить.

Если у вас экранированные металлические или кирпичные дымовые трубы, то постукивание по внешней стенке, естественно, ничего не даст, а спеки необходимо сбивать непосредственно по внутренним стенкам ударами груза.

Когда труба теплоизолированная

Короб вокруг дымохода позволяет избежать возникновения пожароопасной ситуации.

Если же труба с теплоизоляцией и конденсат не образовывается, то при тлении возможно образование слоя легкой пушистой сажи на внутренней стенке дымохода. Она обильно пачкает руки и не осыпается при постукиваниях по трубе. С точки зрения пожаробезопасности такая сажа представляет собой угрозу. В отличие от спеков, сажа может легко воспламениться и столбом пламени, температура которого равна 1300 ͦ С, медленно и беспрепятственно распространиться по всем уголкам дымовой системы, не обходя малейшие трещины, технологические отверстия и прогары в дымоходе, которые обычно также заполнены сажей.

Поэтому, если вы топите печь сухими смолистыми дровами, то готовьтесь получить во время тления возгорание в дымовой трубе, которое сопровождается ровным гулом. При этом в зазорах стыков между трубами и в задвижках можно наблюдать ровное, без вспышек, желтое свечение, а при выходе из дымохода — невероятно широкий, размытый шлейф черного или бурого дыма с возможным возникновением пламени и искр. Естественно, в прямой металлической трубе небольшого диаметра возгорание сажи не так опасно, как возгорание в разветвленной дымовой системе кирпичных печей многоэтажек или возгорание горючей пыли в вентиляционных системах промышленных строений. И все же подобные инциденты не приводят к положительным эмоциям, так как для тушения возможного пламени предпринять фактически ничего нельзя.

Очень трудно предсказать, откуда именно вспыхнет пламя, если у вас нет уверенности в безукоризненном состоянии дымовой трубы. Поэтому систематические прочистки дымохода нужны даже при отсутствии видимых ухудшений тяги трубы, особенно если вы топите такими дровами, которые при прогорании дают черный густой дым.

Об инфракрасном тепловом излучении

Дымовую трубу в бане от потолка до поверхности печи зачастую не экранируют и не утепляют, хотя следует экранировать компоненты печей, температура которых превышает отметку в 120 градусов. Проблема в том, что горячая труба образовывает инфракрасное круговое излучение, которое очень важно при начальном обогреве и отказаться от которого попросту жалко. В этой ситуации необходимо сделать большими оступки от сгораемых конструкций и обустроить дополнительную защиту на вариант аварийного прогорания трубы.

Заметьте, что очень большое значение инфракрасное свечение имело в процессе нагрева черных бань. Все нижние элементы (скамейки, полы) и дальние стены во время протопки таких бань прогревались от теплового инфракрасного излучения. Обогревало оно и во время банных процедур благодаря высокой температуре камней. Поэтому имеющееся инфракрасное излучение очень и очень приветствуется в бане (и не только в качестве элемента, характерного для древних построек).

Необходимо отметить и тот факт, что определенного особенного (вредного или, наоборот, полезного) физиологического эффекта инфракрасное излучение дымовой трубы не имеет. Характерные длины волн инфракрасного теплового излучения для этих температур составляют 10 мкм. А при такой длине волны излучение поглощается наружным слоем кожи и не проходит глубоко во внутренние органы человека, то есть имеет поверхностное действие, не отличаясь в этом от горячего воздуха.

kryshikrovli.ru

Установка и монтаж дымохода для газового котла — правила

Содержание:

1. Как правильно монтировать дымоход
2. Где разместить дымоход
3. Правила монтажа системы дымохода для газового котла
4. Особенности устройства дымохода через стену дома

Чтобы система отопления в обустраиваемом доме получилась надежной, крайне необходимо грамотно продумать ее устройство, не забывая обо всех ее функциональных частях, таких как радиаторы, дымоход и пр. Конструкции дымохода следует уделить особое внимание, в частности, требуется внимательно подойти к расчету его размеров и правильно выбрать необходимый материал.

Для подбора нужного размера существует один полезный метод: периметр внутреннего пространства необходимо умножить на диаметр, который имеет дымовая труба, а затем умножить на величину желаемой высоту конструкции. Важно, чтобы полученный результат, отображающий площадь сечения дымовой трубы, был больше, чем внутренняя площадь применяемого котла.


Как правильно монтировать дымоход


Установка дымоходов для газовых котлов должна проходить исключительно при соблюдении все мер пожарной безопасности и норм строительства, допускающих монтаж такого оборудования. В противном случае возникает не только риск поломки системы, но и опасность возгорания.

Для того чтобы монтаж дымохода для газового котла прошел максимально удачно, рекомендуется принять во внимание следующие советы по установке этого функционального элемента отопительной системы:
  1. В качестве материала для изготовления котла правильнее будет воспользоваться теми элементами, степень горючести которых является минимальной, а показатели огнеупорности, напротив, максимальными. Делать это следует для того, чтобы стенки конструкции были способны стойко переносить воздействие высокой температуры.
  2. Важно, чтобы дымовая труба была ровной, то есть без каких-либо изгибов и сужений.
  3. Чтобы продукты сгорания в процессе работы котла не попали внутрь помещения, крайне необходимо обеспечить всем стыкам дымохода надежную герметизацию.
  4. Всю конструкцию следует проверять на наличие каких бы то ни было изъянов заранее, то есть до начала работы.
  5. Поверхность изнутри трубы не должна иметь неровностей и шероховатостей.
  6. Наибольшее число колен трубы, допустимых при монтаже – три, об этом стоит помнить.

Правильнее всего оборудовать такой дымоход, который будет иметь овальную, квадратную или цилиндрическую форму.

Кроме того, особенно важно предотвратить потенциальное появление в системе конденсата и обеспечить ей должную защиту от продуктов сгорания. Именно эти выделения зачастую являются основной причиной порчи трубы дымохода.
При этом не стоит забывать, что тот или иной тип конструкции дымохода обязательно должен подходить под систему котла. Еще один важный момент – вытяжное отверстие должно быть рассчитано с учетом всех вышеописанных требований к дымоходам газовых котлов.

Установка дымоходов для газовых котлов должна проходить с учетом следующих советов по монтажу:
  • максимальный наклон частей дымохода не должен превышать показатель в 30°, а уклон по направлению к функционирующему котлу – как минимум 0,01°;
  • для того чтобы оставить возможность периодически чистить оборудование и удалять изнутри системы конденсат, на участках дымохода с поворотами требуется оборудовать специальным люком;
  • во время установки крайне важно продумать то, как будут располагаться капельник, а также ревизии;
  • заслонки или стабилизаторы тяги – обязательный элемент конструкции;
  • если предполагается расположение трубы на не отапливаемом участке ли на улице, то правильным решением будет оснастить ее качественной теплоизоляцией;
  • необходимо следить за тем, чтобы при соединении функциональных элементов трубы между ними не возникало зазоров и щелей;
  • плотность всех стыков должна быть максимальной для того, чтобы конструкция не подверглась разгерметизации;
  • лучше всего расположить трубу строго вертикально, при наличии горизонтальных частей их длина не должна превышать от трех до шести метров;
  • утеплителем может выступать привычная всем минеральная вата, которую впоследствии рекомендуется укрыть кирпичным слоем.

Как уже говорилось выше, трубу важно оборудовать так, чтобы иметь доступ к ее внутренним частям для проведения своевременной чистки.

При несоответствии некоторым строительным нормам инспекционные службы могут признать всю систему дымохода не пригодной к эксплуатации, поэтому при отсутствии должного опыта работы и сомнениях в собственных силах эту работу будет лучше доверить профессиональным мастерам. Для качественной установки к тому же рекомендуется изучить различные фото образцов дымохода и посмотреть видео по их правильному монтажу.


Где разместить дымоход


То, как будет проходить процесс устройства дымохода для газового котла, во многом зависит от того, где будет располагаться этот механизм. Поэтому к моменту выбора места для него следует подойти с особой тщательностью.

Дымоход для жилой постройки можно расположить в нескольких местах:

Снаружи дома.

Особенности такого монтажа будут следующими:
  • оснащать теплоизоляцией требуется всю длину трубы;
  • конструкция всегда доступна к демонтажу и любым ремонтным работам;
  • отсутствие необходимости подбора разнотипных частей для всей конструкции;
  • высокий показатель безопасности.

Внутри жилой постройки.

Такой монтаж отличается следующими моментами:
  • утеплять нужно лишь ту часть дымовой трубы, которая находится за пределами помещения, то есть на улице;
  • более сложный процесс установки и ремонта;
  • потенциальный риск попадания в дом вредных веществ, образуемых в процессе сгорания топлива;
  • необходимость приобретения разных по типу деталей для монтажа трубы.


Правила монтажа системы дымохода для газового котла


Подключение к дымоходу газового котла проходит по следующим этапам работы:
  • сборка конструкции дымохода из всех комплектующих элементов;
  • фиксация трубы к системе котла;
  • обработка всех соединений дымохода и оснащение его изоляцией.

Важно помнить, что подключать один дымоход можно не больше, чем к одному или двум котлам. Однако специалисты рекомендуют обеспечить отдельный выход продуктов сгорания для каждого отдельного аппарата, благодаря чему нагрузка на дымоход значительно уменьшится, кроме того, риск поломки всей системы будет гораздо меньшим.

Особенности устройства дымохода через стену дома


Такая работа отличается от стандартного устройства дымовой трубы через крышу дома, поэтому на ней следует остановиться более подробно. Для начала необходимо вырезать отверстие в стене. Через которое будет проходить конструкция трубы. На то, каким будет его размер, влияет, в первую очередь, диаметр дымохода, а место его вывода должно рассчитываться с учетом расположения котла (детальнее: «Диаметр дымохода для газового котла — схема и расчет размеров»).

Далее элемент трубы нужно вывести в полученное отверстие и оснастить его термоизоляцией. При этом одна часть конструкции фиксируется у газового котла, после чего все остальные составляющие присоединяются по очереди.

Не стоит забывать, что кронштейны, удерживающие трубу возле стены дома, должны располагаться не менее чем на 1 – 2 м друг от друга.

После окончательного монтажа конструкции (расстояние от конька крыши до высшей точки дымохода должно составлять не менее 5 м) его верхнюю часть можно оснастить защитным конусовидным наконечником, позволяющим защитить трубу от попадания в нее нежелательных частиц извне.

Особенностями установки дымохода через стену дома являются следующие:

  • на стыки трубы можно прикрепить специальные хомуты, закрепляемые посредством болтов;
  • чтобы предотвратить появление коррозии, поверхность трубы рекомендуется обработать особым защитным покрытием;
  • все полученные стыки крайне необходимо обработать при помощи смесей, препятствующих проникновению огня;
  • ту часть дымохода, которая располагается вне дома, нужно изолировать с помощью негорючих материалов.

Пример монтажа дымохода для газового котла можно посмотреть на видео:



Крайне важно помнить, что установка трубы дымохода – это очень ответственная и местами сложная работа, поэтому при возникновении сомнений в собственных силах правильнее будет обратиться за помощью к профессиональным мастерам, способным не только качественно оборудовать всю систему, но и предоставить подробные фото вариантов конструкций дымохода и видео по их грамотному монтажу.

teplospec.com

Правила установки дымоходов — самостоятельный монтаж

На рынке потребителям предлагается огромный выбор зарубежных и отечественных дымоходов от разных торговых марок, как известных и хорошо себя зарекомендовавших, так и появившихся относительно недавно. Выбор делают, исходя из каждого конкретного случая.

Виды дымоходов

Порядок как правильно смонтировать дымоход зависит от вида выбранной конструкции. Он может быть:

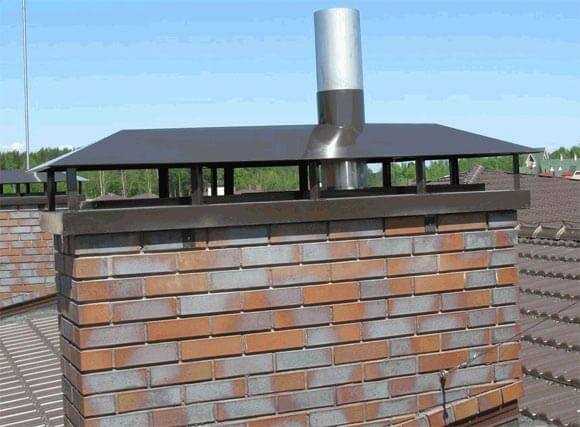

  • из кирпича, как на фото;
  • в виде модульной системы из нержавейки;
  • керамическим;
  • полимерным.
Кирпичные дымоходы. Канал дымоудаления выполняется в кирпичной кладке или монтируется отдельно. Обычно в шахту, выложенную из кирпича, помещают асбестовую трубу (прочитайте: «Из какого кирпича кладут дымоход»). Основной недостаток такого вида дымохода – необходимость сооружения для него отдельного фундамента. Подобная конструкция не имеет защиты от конденсата, образование которого со временем приводит к ее разрушению, за счет чего в помещении становится сыро. Имеется большая вероятность того, что канал для отвода продуктов горения засорится остатками кирпичей и другим мусором.

Модульные нержавеющие конструкции. Их собирают из дымоходных частей и фасонных изделий таких, как переходники, тройники, колена и других. Системы из нержавейки можно монтировать в предварительно изготовленные кирпичные каналы (выполняется гильзовка дымовых шахт) или производить установку отдельно. Комплектующие конструкции изготавливают из нержавейки, обладающей кислотоустойчивостью и жаропрочностью, и таким образом дымоход не подвергается коррозийным процессам. На гладкой поверхности элементов не накапливается сажа. До того, как установить дымоход из нержавейки, не требуется создавать отдельный фундамент.

Керамические дымоходы. Элементы таких конструкций обладают отличной термозащитой. Поскольку система имеет значительный вес, необходимо создание отдельного фундамента.

Полимерные дымоходы. Относятся к продукции, недавно появившейся на отечественном рынке. Их изготавливают из композиционных полимерных материалов. Этот дымоход имеет ряд положительных характеристик: небольшой вес, гибкость и долговечность. Его разрешается монтировать тогда, когда температура отработанных газов не более 250 градусов, обычно это газовые колонки и котлы. Полимерный дымоход устанавливают в уже подготовленные каналы, такие как кладки из кирпича. Чаще всего такое дымоотведение применяют в случае проведения реконструкционных работ в старых кирпичных зданиях.

Основные правила монтажа

Качество монтажа для теплогенерирующего оборудования имеет большое значение и определяет его функционирование в дальнейшем. Отопительные приборы имеют сложное устройство, а кроме того они при неправильной эксплуатации представляют собой пожароопасный объект.

Существуют основные правила установки дымоходов:

  • между элементами здания и нагревающимися частями конструкции дымоотведения должна быть смонтирована качественная теплоизоляция;
  • при создании системы необходимо правильно выбрать вид дымохода, его форму, диаметр и длину;
  • все элементы конструкции должны быть соединены герметично.

Порядок проведения монтажных работ

Монтаж системы отопления и дымоотведения начинают с подготовки чертежа. Схема установки дымохода должна отражать все необходимые параметры, особенности здания и конструкции удаления отработанного топлива.

Этапы монтажа выглядят следующим образом:

  • оценка несущих систем здания и перекрытий в месте проведения установки дымохода;
  • подготовительные работы на месте, где предполагается создание конструкции дымоудаления;
  • облицовка нижней части;
  • выполнение монтажа топки;
  • установка дымохода или подключение к уже имеющейся системе отведения продуктов горения;
  • изготовление фальшкороба;
  • облицовка конструкции дымоотведения;
  • выполнение конвекционного короба на трубу дымохода.
Вышеперечисленные этапы могут меняться – это зависит от конкретной ситуации, а точнее от особенностей модели дымохода. Пока специалист не посмотрит лично на место монтажа, он не может определиться с конкретным решением. До начала работ необходимо продумать последовательность установки элементов системы дымоотведения. Нужно учесть малейший нюанс и удостовериться, что ничто не мешает монтажу. Читайте также: «Установка дымохода сэндвич своими руками».

Место проведения установки дымохода

До того, как установить дымоход над крышей, завершают монтаж каминов и других отопительных приборов. Для них требуется обустройство основания и создание системы крепления к стене (она должна составлять единое целое). Монтаж каминов выполняется вместе с защитой, для которой используют несгораемые материалы – чаще всего это пеноблок, ГКЛО, ГВЛ, Кнауф-Файерборд, минерит и т.д.


Крепление отопительного оборудования должно быть жестким и прочным. Принято использовать в качестве основания монолитные перекрытия, плиты перекрытия или отдельный фундамент. Конструкцию желательно монтировать на чистый пол, сделанный из бетона, выложенный из камня или напольной плитки. Эти меры приводят к качественному сопряжению элементов конструкции и обеспечивают безопасную эксплуатацию отопительного оборудования. Также перед топкой необходимо оборудовать

площадку, имеющую несгораемое покрытие.

Самостоятельный монтаж дымохода

Правила установки дымохода предусматривают следующие основные моменты:

  • высота конструкции не может быть менее 5-ти метров от места, где происходит горение;
  • изготовления канала осуществляется из несгораемых материалов, после чего тщательно изолируется, желательно, чтобы его большая часть располагалась в отапливаемом помещении;
  • в местах прохождения дымохода через кровельные и межкомнатные перекрытия необходимо строго соблюдать все нормы;
  • при изготовлении конструкции надо использовать только гладкостенные элементы и круглый канал.

Монтаж топки

После того, как готова нижняя часть, приступают к монтажу топочного отделения. Для забора воздушной массы в конвекционной части каминов предусматривают зазоры (прочитайте также: «Дымоход для камина из кирпича»). На подставку из бетонных блоков, камня, металла выставляют топку по уровню, обращая внимание на высоту по отношению к полу. Для сопряжения облицовки также надо правильно определить расположение центра и глубину топочного отделения.

Монтаж портала

Этот этап очень важен при установке и требует повышенного внимания и аккуратности. Монтаж облицовки выполняется к стене присоединения или путем стыковки с фальшкоробом. Для этого используют клеящуюся мастику или специальный клей для каменных поверхностей.

После того, как завершено выполнение нижней части, и монтаж топочного отделения, приступают к изготовлению колонн, капителей, закладных и балок. Когда конструкцией предусматривается установка деревянной балки, для ее внутренней части требуется защита от нагрева. После выполнения для деталей облицовки защиты от излишнего нагрева, начиная от топки и выше, делают конвекционный короб.

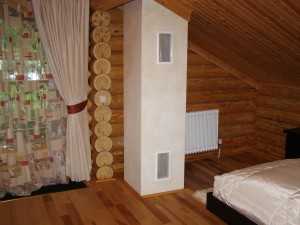

Установка конвекционного короба

Изготавливают короб с использованием Суперзола, ГВЛ и ГКЛО. Этап установки начинают с сооружения каркаса из металлического профиля. Для выполнения данной работы используют фольгу с базальтовой ватой, применяемой для внутренней части облицовки, а также пользуются базальтовым коробом. Имеющиеся стыки и щели герметизируют фольгированным скотчем.

Какие правила следует соблюдать при установке кирпичного дымохода, смотрите на видео:

Установка дымохода в деревянном доме для камина имеет особенности. Нельзя делать жесткую связку между камином и дымоходом. Чтобы выполнить данную задачу, создают скользящие проходы между дымоходом для камина. Для этого в верхней части короба на расстоянии примерно 30 сантиметров делают тепловую отсечку. Также в коробе, а точнее в его верхней части предусматривают вентиляционные решетки и таким образом обеспечивают правильное передвижение конвекционного воздуха (прочитайте также: «Установка дымохода в баню — классификация и монтаж»).



Правила монтажа от производителя отопительной техники всегда прилагаются к выпускаемой продукции. Инструкция по установке дымохода позволяет не допускать серьезных ошибок. Соблюдение технологии изготовления и монтажа обеспечивает конструкции функционирование на протяжении долгих лет. Читайте также: «Чистка дымоходов печей и каминов от сажи».

kryshadoma.com

Установка сэндвич дымохода своими руками, как сделать правильно, установка дымохода для котла через стену, кровлю

Установка дымохода сэндвич своими руками – дело, кажущееся очень простым, на самом деле таковым не является. Существует несколько вещей, с первого взгляда совсем неочевидных.

Что такое сендвич дымоход?

Необходимо разобраться – что же такое сэндвич. Откуда такое кулинарное название? На самом деле все просто. Сэндвич – многослойный. Берется две трубы разного диаметра, и вставляются одна в другую. Между ними прокладывают негорючий теплоизоляционный материал.







Расстояние между внутренней и внешней трубами делают не менее 50 миллиметров. Благодаря многослойной конструкции, им дали название «сендвич».

Установка дымохода своими руками дело не сложное, но требующее определенных знаний и понимания сути процесса. Перед обсуждением вопроса рассмотрим, два способа соединения сэндвич. Обратите внимание — одна сторона имеет гофрированную структуру. Это позволяет вставить одну трубу в другую. Приступая к монтажу нужно четко понимать, как правильно сделать соединение. Вариантов два: либо устанавливаем гофрированную трубу сверху на обычную, либо наоборот, обычную поверх гофрированной. Какая разница? Принципиальная.

Соединение по конденсату

Соединение, когда гофрированная ставится на обычную, называют соединением по конденсату, соединение наоборот – соединением по дыму. Названия раскрывают сущность конструкции. Разберем каждый случай в отдельности.
В основном сэндвич трубы применяются с дачными печами и банными котлами. Они топятся периодически. За время простаивания внутри дымохода скапливается влага, оседает на поверхность. Затем печь или котел затапливают, температура в трубе повышается, причем, повышается не резко, а постепенно. Наступает момент так называемой точки росы – скопившаяся в дымоходе влага начинает конденсироваться на стенках и стекать вниз. Естественно, когда температура поднимется выше этой «точки росы», вода благополучно испарится, однако часть ее стечет вниз. Что делать со скопившимся конденсатом внизу и как избежать попадания в печь – расскажем позже.

Высока вероятность попадания воды между волнами гофры и протекания в слой утеплителя в том месте, где широкий раструб и гофрированное горлышко направлено вверх. Утеплитель намокает, при нагревании высыхает и так по постоянному циклу. Какой бы утеплитель не был – с течением времени он потеряет свою упругость, станет подгнивать, станет рыхлым. Следовательно, не справляется с задачей удержания температуры. Воспрепятствуем попаданию воды в утеплитель трубы, установив ее гофрой вниз. У воды пропадет возможность затечь в утеплитель. Это соединение «по конденсату».

Соединение по дыму

Оставшийся вариант соединения логично назвать «по дыму». У дымохода «по конденсату» внутри в месте соединения образуется неровность толщиной, равной толщине стенки трубы. Дым, проходя снизу вверх, «зацепляется» за эту неровность, скорость его замедляется. Появляется возможность просочиться сквозь гребенку гофры наружу. Соединение «по дыму» — на гофрированную трубу следующая одевается сверху. В этом случае дым не испытывает сопротивления своему выходу и не имеет возможности просочится сквозь швы соединений в помещение.

Установка дымохода своими руками — как сделать правильно

Мы разобрались в различиях сборки дымохода. Какой способ оптимальнее? Правильными являются оба. Чтобы определиться с подходящим способом, проанализируйте два параметра:
⦁ как часто топится печь или котел;
⦁ насколько интенсивна топка в холодное время года, в морозы;
⦁ какая часть дымохода будет находиться в жилом помещении.
Первые два параметра совершенно понятны. Влага и конденсат собираются в дымоходе в дождливое время или при зимних снегопадах. Для печей с регулярной протопкой, с маловероятным остыванием трубы до минусовых температур выбирайте вариант «по дыму». Тем более для дымоходов, проходящих в основном по теплому помещению и чердаку.

Для апериодичных и редких топок, во время редких выездов на дачу или при использовании котла в бане (основная часть дымохода находится на улице) монтаж лучше осуществлять «по конденсату».

Установка дымохода своими руками через стену

Рассмотрим вариант установки дымохода с выходом через стену и монтажом по внешней стене здания. Такая конструкция позволяет не вырезать отверстие под трубу в крыше – часто это основополагающий фактор. Вырезать отверстие в крыше — довольно сложная задача. На самом деле, основным фактором, влияющим на вывод трубы в стену, является боковой вывод дымохода купленной печи. Плюсом такого расположения дымохода является удобный процесс избавления от конденсата.

Сначала проводим измерения высоты отверстия. Покупаем стеновой переход и в соответствии с разметкой вырезаем стену. Вставляем стеновой переход, пустоты плотно заполняем негорючим теплоизоляционным материалом, аккуратно и скрупулезно заделываем все щели. Помните — первым коленом от печи должно быть колено без теплоизоляции. Выходящий дым из металлических печей, особенно в момент разгорания имеет высокую температуру. Поэтому теплоизоляция может прогореть. Длина отрезка без теплоизоляции составляет пятьдесят сантиметров и более. При наличии возможности и соответствующих габаритах комнаты, увеличьте до одного метра — увеличится площадь с высокой температурой, дополнительно обогревающей комнату. После трубы без теплоизоляции устанавливается сэндвич труба. Расстояние от внешней стены до сэндвич трубы должно быть не менее полуметра.
После выхода из стены на трубу надевают тройник. На верх тройника одевается оставшийся дымоход. Высота дымохода для обеспечения хорошей тяги должна быть порядка пяти-шести метров. Трубы дымохода специальными кронштейнами крепятся к стене. Стандартные сэндвич трубы имеют длины в двадцать пять, пятьдесят и сто сантиметров.

Максимальное расстояние между крепежными кронштейнами двести двадцать сантиметров. Помните, каждое колено трубы должно быть закреплено хотя бы одним хомутом. На верхнюю трубу одеваем «зонтик», чтобы в трубу не попадали осадки и не задувал ветер.

На тройник снизу одевается конденсатосборник – емкость для сбора конденсата и дегтя. Они неизбежно образуются при топке. Учтите — вес трубы высотой пять и более метров может достичь пятидесяти килограмм и кронштейны такую массу не выдержат. Дымоход может «поехать» вниз. Во избежание такой ситуации под тройник подгоняют подставку, сваренную из уголка. Подставку можно прикрепить к стене. Если выход из стены не высоко от земли, подставку можно установить на земле. Не делайте ее узкой – неудобно снимать емкость с конденсатом.

Установка дымохода котла своими руками

Под котлом подразумеваем банную емкость с водой, нагреваемой банной печью.

Вариантов установки водяного котла не так много. Котел можно установить:

  • на печь
  • вокруг трубы
  • сбоку печи

На самом деле, автор этих строк заядлый любитель парной и побывал во множестве русских бань. Опыт показал — первые два варианта установки водяного котла можно сразу забраковать. Вода в котле закипает в любом случае. А кипящая вода в котле испортит любую баню как в прямом, так и в переносном смысле. Котел с водой должен стоять сбоку и желательно не соприкасаться стенкой со стенкой топочной камеры. Это больше касается устройства банной печи и об этом поговорим в другой статье. В этой статье монтаж трубы с емкостью для воды на ней не будет — в силу убеждений автора о недопустимости такой конструкции априори. Вода будет кипеть, труба однозначно прогорит довольно быстро. Конечно, если не будет сделана из 3-х миллиметровой нержавейки.

Исходя из сказанного, делаем вывод — установка дымохода для банной печи имеет одну особенность: монтаж исключительно «по дыму» и желательно сразу вертикально, а не через стену. Почему «по дыму»? Объем парной делается довольно малым. Во-первых, быстрее протапливается и достигается необходимая высокая температура. Во-вторых, парную следует хорошо теплоизолировать, что позволит как можно дольше удерживать жар, а хорошая теплоизоляция стоит дорого.

Итак, первая труба до перекрытия делается без теплоизоляции — в бане нужна большая площадь теплоотдачи.

В перекрытии вырезается «дыра» по размеру проходного колодца. Пустоты колодца, так же как в случае прохождения стены, заполняются негорючим теплоизолятором. Еще лучше нижний слой сантиметров на 10 засыпать керамзитом и поверх него уже уложить негорючую теплоизоляцию.

Проход через перекрытие выполняется сэндвич трубой.

Запомните, соединение труб в перекрытии (или в стене в пределах проходного колодца) строго запрещено!

Все соединения должны быть видны и в любой момент быть доступны для ревизии. Труба, проходящая через чердак и далее через крышу на улицу, делается полностью из сэндвича. При прохождении через обрешетку крыши и само покрытие крыши, обрешетка и покрытие должны быть вырезаны не менее чем на 40 сантиметров вокруг трубы. Снизу прикручивают лист из нержавейки. Сверху на трубу одевают специальную «юбку», называемую «мастер-флэш» — делается из прорезиненного, негорючего материала (продается в специальных печных магазинах)

Между ними прокладывается слой негорючей теплоизоляции. Расстояние от трубы до обрешетки крыши в чердачном пространстве должно составлять не менее 50 сантиметров. Если нет возможности выдержать этот размер, то ставится перегородка из негорючего материала, например из СМЛ (стекломагниевого листа). Он не горит и имеет хорошую теплоизоляцию.



Все что сказано выше про расстояния для обеспечения пожаробезопасности – полностью справедливо и для установки дымохода в жилых помещениях.

Необходимо отметить, что установка непосредственно вверх сразу от печи в жилых помещениях постоянного проживания наиболее предпочтительна — труба является дополнительной площадью, излучающей тепло. Так как протопки регулярны и большая часть трубы находится в отапливаемом помещении, то образование конденсата не так интенсивно. Значит, установка тройника для его отвода не требуется – стекая, конденсат выгорает в топке печи. Конечно, необходимо следить за чистотой трубы и периодически (раз год) проводить ее ревизию-чистку.

Увеличить интервал между чистками до двух, а то и трех лет, позволит выполнение очень простых правил.

Нельзя:

  • жечь в печи мусор (особенно пластик)
  • топить сырыми дровами
  • топить дровами смолистых пород (ель, сосна и т.п.)

Периодически подкидывайте в печь пару полешек осины.

И еще, одна немаловажная деталь, это правильное расположение трубы на крыше – на какую высоту над кровлей поднять трубу, как относительно конька крыши она располагается. Ответы на эти вопросы даст замечательная картинка:

Установка дымохода своими руками видео

pechnoeremeslo.ru

Правила подключения к дымоходу » Сделай камин

Строительство камина или печи — дело сложное и ответственное. Для котла отопления и колонки необходимо построить систему дымоудаления: от того, насколько профессионально произведен монтаж дымохода, зависит не только эффективность работы отопительного агрегата или колонки, но и ваша безопасность и спокойствие.

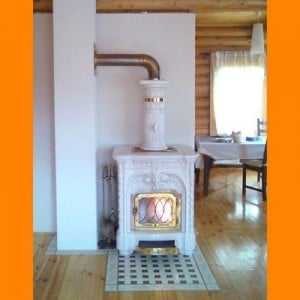

Каминный дымоход

Неправильная установка дымоотводящей трубы может свести на нет все ваши усилия и финансовые вложения в устройство камина. Недостаточная тяга — это самое безобидное, чем может грозить вам беспечность в решении этой задачи. Хуже, если дым и искры будет выносить в комнату. Тут недалеко до пожара и отравления угарным газом. Разберемся, как произвести подключение газового котла к дымоходу.

Что нужно знать для правильного подключения?

Виды дымоходов

В прежние времена едва ли не единственным материалом для изготовления дымоходов для котла отопления или водогрейной колонки был кирпич. Не потерял он своей привлекательности и сегодня. Не потерял он своей привлекательности и сегодня. Если печь или камин изначально кладутся из кирпича (см. Кладка каминов из кирпича), то из него же чаще всего и устраивается дымоход по всем правилам печного искусства.

В этом случае подключение камина к дымоходу не требуется, он является частью общей конструкции.

Двухконтурная труба

Что же касается современных моделей каминов, котлов отопления или водогрейной колонки, работающих на газу или другом топливе, то они чаще всего имеют металлический корпус с выводным патрубком для подсоединения к дымоходу.

Он представляет собой трубу определенного диаметра, материалом для изготовления которой могут служить следующие материалы:

  • Асбестоцемент.
  • Оцинкованная сталь.
  • Нержавеющая сталь.
  • Керамика.

Самыми популярными сегодня являются стальные дымоходы двухконтурной конструкции — сэндвичи. Они состоят из двух труб, внутренней и внешней, между которыми проложен слой негорючего утеплителя на основе базальта.

Утеплитель препятствует быстрому остыванию дымовой трубы и появлению в ней конденсата.

Варианты установки дымоходов

Производители предлагают водогрейные колонки и котлы отопления с различными вариантами вывода патрубков. Поэтому и подключение газового котла к дымоходу проводится разными способами.

Дымоход с горизонтальным участком

Самый распространенный вариант — с вертикальным патрубком в верхней части топки, но в зависимости от расположения камина относительно выводного отверстия, дымоход может отклоняться от вертикали на 30, 45, 60 или 90 градусов. И в каждом случае приходится выбирать, как произвести подключение дымохода к котлу отопления.

Способы подключения могут меняться и в зависимости от условий помещения. Например, от того, существует ли возможность устройства дымохода с выходом на крышу или его необходимо вывести на наружную стену здания.

В домах старой постройки с существующими дымоходами в стенах самым оптимальным вариантом может стать подключение водогрейной колонки или настенного котла отопления именно к ним, вместо того чтобы устраивать новые.

Но в таком случае, прежде чем провести подключение дымохода к котлу отопления, необходимо предварительно обследовать и прочистить канал дымоотведения.

Но основным условием устройства дымоходов для газовой колонки или котла отопления является расположение их внутри дома. Чем короче наружная часть, тем меньше риск появления обратной тяги при неработающем камине вследствие сильного остывания трубы.

Если же такой возможности нет, дымоход следует хорошо утеплить и установить плотную заслонку, перекрывающую доступ холодного воздуха в помещение.

Внимание! При подключении дымоходов необходимо строго соблюдать требования ГОСТ, которые регламентируются СНиП 2.04.05–91 «Отопление, вентиляция и кондиционирование».

Установка дымоходов

Общие правила

  • Монтаж дымохода следует начинать от котла отопления или водогрейной колонки.
  • Подбирать диаметр дымохода следует в соответствии с рекомендациями производителя и характеристиками камина. Он не должен быть меньше, чем диаметр выходного патрубка.

Внимание! По требованиям ГОСТ 9817–95 площадь дымового канала не должна быть менее 8 кв.см на 1 кВт мощности печи или камина при расчетной величине скорости дымовых газов 0,15–0,6 м/с.

  • В зависимости от варианта подключения, производится оно с использованием прямой трубы, тройника или отвода.

    Тройник и отвод

  • При прохождении дымохода через перекрытия и стены необходимо соблюдение правил пожарной безопасности и использование изоляционных материалов.
  • На участке прохождения сквозь стены и перекрытия запрещается стыковать отдельные элементы дымохода.
  • Соединение двухконтурных труб осуществляется таким образом, чтобы внутренний контур следующей трубы вставлялся внутрь предыдущей, а наружный контур надевался на предшествующий. Это защитит внутренний утеплитель от попадания на него конденсата.
  • Если есть переход от одноконтурной трубы к двухконтурной, то он делается до выхода дымохода наружу, внутри здания.

Устройство внутреннего дымохода

Если есть возможность, дымоход лучше монтировать внутри помещения и с небольшими участками отклонения от вертикали. Такой способ монтажа обеспечит наилучшую тягу и эффективность использования камина или печи.

На схеме показано устройство такого дымохода от отопительного агрегата до выхода наружу.

Схема устройства внутреннего дымохода

Подключение топки к дымоходу осуществляется через шибер — участок трубы с заслонкой. Все соединения дополнительно затягиваются хомутами.

Прохождение дымохода через верхний этаж

Как правило, металлические дымоходы в помещениях закрываются коробом и облицовываются отделочными материалами. Это придает завершенный и эстетичный вид всей конструкции и защищает от случайных прикосновений к горячей трубе.

Для вентиляции и выхода в помещение теплого воздуха в облицовке устраивают вентиляционные отверстия, закрытые решетками.

Межэтажное монтирование дымохода осуществляется с использованием специальных проходных патрубков большего диаметра и негорючей минеральной изоляции.

Устройство наружного дымохода

С внешней стороны дымоходы устраивают в том случае, когда камин или печь устанавливаются в уже построенном доме, и внутреннее устройство невозможно из-за конструктивных особенностей здания. Дымоход в этом случае выводится через стену и поднимается параллельно ей до заданного уровня.

Схема устройства наружного дымохода

Подбор необходимых элементов для подключения камина к дымоходу зависит от того, где расположен выходной патрубок, а также от направления внутреннего участка дымового канала: под углом к стене (как на картинке), перпендикулярно ей или параллельно с поворотом на 90 градусов на выходе.

Крепление наружного дымохода на кронштейны и растяжки

Внимание! Наличие протяженных горизонтальных участков дымохода сильно снижает тягу в нем. По строительным нормам и правилам их длина не должна превышать 1 метра. Если длина горизонтального участка больше, её следует компенсировать высотой дымохода и установить на этом участке тройник с ревизией.

Как и в предыдущем варианте, параметры конструкции дымохода необходимо рассчитать с учетом того, чтобы сквозь стену проходил целый участок трубы, без стыка звеньев.

Для изменения направления дымовой трубы на вертикальное используются тройники соответствующего вида, в нижней части которых предусмотрено место для стока конденсата и съемная заглушка для удобства ухода за дымоходом.

Если дымоход выходит на наружную стену здания очень низко, в зоне передвижения людей или транспорта, необходимо устройство заграждения.

Монтаж труб начинается от тройника вверх. Они крепятся к стене специальными кронштейнами через каждые два метра. Если дымоход имеет большой вес, то под тройник следует поставить дополнительную опору.

В случае возвышения дымохода над крышей на 2 метра и более для его крепления дополнительно используют систему растяжек.

Требования к установке дымоходов на крыше

Чем короче наружный участок дымохода, тем лучше. Если есть такая возможность, его следует выводить как можно ближе к коньку крыши, над которым труба должна возвышаться всего на полметра. Высота наружного участка трубы будет меняться по мере удаления от конька.

Правила устройства наружных дымоходов

Как видно из рисунка, если труба расположена на расстоянии 1,5–3 м от конька, она должна достигать его уровня. Если же она расположена дальше 3 м, то между линией горизонта, проведенной через конек, и линией, соединяющей конек с верхом трубы, должен быть угол не более 10 градусов.

Оголовок трубы необходимо защитить дымником от попадания в него посторонних предметов и атмосферных осадков (см. Как сделать дымник).

Проверка работы дымохода

Прежде чем затопить камин после монтажа дымохода, необходимо убедиться в наличии в нем нормальной тяги. Для этого к нижней части канала нужно поднести горящую свечу или спичку.

Вместо них можно использовать тонкую полоску бумаги. Если огонь или бумажная полоска отклоняются в сторону канала дымохода, наличие тяги очевидно.

sdelaikamin.ru

РубрикаРазное

Добавить комментарий
