Вентиляция в бане в парилке: оптимальная схема обустройства

С давних времен люди считали, что баня способна оздоравливать организм. Не зря в народе появилась поговорка: «Баня парит, баня правит, баня все поправит». Чтобы действительно получить заряд бодрости и здоровья, необходимо создать максимально благоприятный для этого микроклимат с достаточным содержанием в нем кислорода. Этому и служит вентиляция в бане в парилке, где в течении каждого часа воздух должен обновляться не менее 2-х раз. Когда говорится о бане, то подразумевается в том числе и о парной.

Качество принятия банных процедур и наше самочувствие напрямую зависят от того, правильно ли выполнена схема вентиляции в парной. Прежде, чем мы рассмотрим, как сделать вентиляцию в парилке, разберем ее функции.

Функции естественной вентиляции парной

Баня нуждается в вентиляции, т.к. она выполняет 3 основные функции:

1. Насыщение парной кислородом.
2. Создание оптимальных банных процессов для управления паром и воздухообменом.
3. Просушка бани после мытья, чтобы предотвратить образование плесени и грибков, разрушающих деревянные строения.

Чтобы парильщикам легко дышалось, требуется постоянное поступления свежего воздуха.Многие утверждают, что вентиляция парилки не нужна, т.к. после мытья проветривают баню через дверь и окно.

В организме человека в момент парения в несколько раз возрастает процесс обмена кислорода в крови. За одно посещение парной (до 2 часов и более) взрослый человек выделяет 0,5-1,5 л пота, который является концентрированным токсином. Без притока свежего воздуха мы отравляемся продуктами своей же жизнедеятельности. Воздушная смесь с низким содержанием кислорода и высоким углекислого газа может вызвать головные боли, тошноту, головокружение и вялость. Люди воспринимают это как непереносимость бани, и не осознают, что сами создали такие условия. Причина в том, что отсутствует вентиляция в парной.

Как создаются паровые режимы? Чтобы воздушный поток быстро нагревался, его вводят внизу печи, от которой он нагревается и, смешиваясь с паром, поднимается к потолку и к зоне парения.

Там создается слой пара, который при охлаждении начинает оседать в виде конденсата. На стене, напротив печи, противоположной стороне ниже, под полком бани, делается отверстие для выхода отработанного воздуха. За счет внутренней циркуляции идет активное подмешивание свежего воздуха и удаление ненужного. На каналы устанавливают задвижки, чтобы корректировать в парной воздухообмен. Так идет управление паром, и банные процедуры проходят в более комфортных условиях.

На противоположной от приточки стене в верхней части делают еще одно вытяжное отверстие, которое закрывается на период топки и мытья. Верхняя вытяжка не для паровых режимов. Она нужна только для просушки бани после мытья. После принятия банных процедур необходимо открыть и верхнее отверстие и нижнее, чтобы хорошенько просушить помещение.

Многие заблуждаются, утверждая, что просушить баню можно печью при закрытых дверях и окнах. Это иллюзия. При отсутствии воздухообмена хорошо высушить баню не удастся. При нагревании воздух способен удерживать в себе много воды (пара). При его остывании все происходит наоборот: воздух не может удерживать много влаги и начинает выбрасывать ее в виде росы. В результате в бане останется много сырости. При организованной вентиляции с каждым новым потоком уносится на улицу и лишняя влага. С этим справится любая стальная печь, ведь процесс остывания идет до 3 часов.

Вентиляция парной через фундамент

Конструкция постройки влияет на выбор вида системы вентилирования.

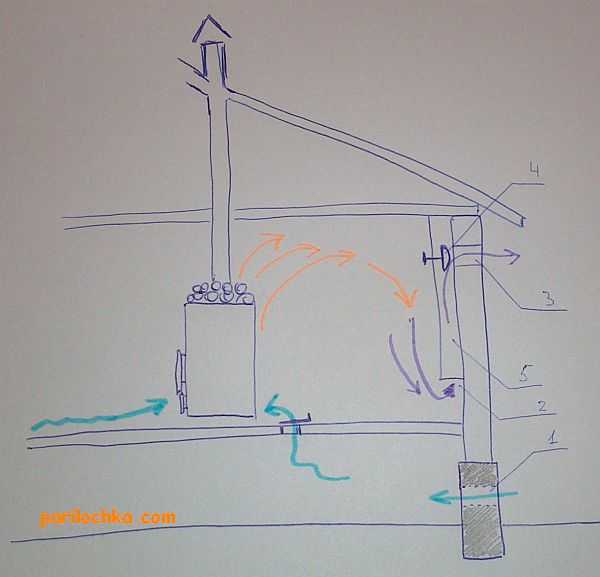

Пример вентилирования парной через фундамент

Раньше в рубленых банях вентиляции не было, либо она применялась в простейшем виде. Воздух из парильного отделения выходил через поддувало печи, которая была установлена здесь же. Поступление свежего воздуха осуществлялось через, приоткрытую на 5 мм, дверь. Конструкция бани была такова: парная, моечная и печь в одном помещении.

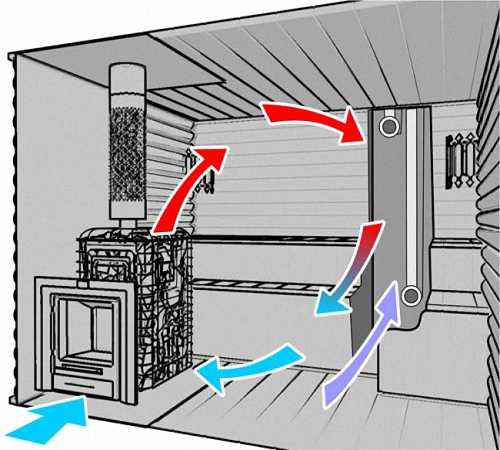

Как работала вентиляция в парилке раньше

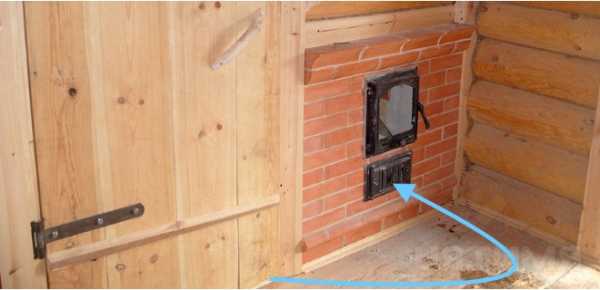

Чтобы печь работала как вытяжка, надо устанавливать ее так, чтобы поддувало было ниже половых досок. Следует учитывать, что вентилирование через печное поддувало идет только в период горения огня в печи. Если используются печи с кратковременной работой, без применения усовершенствованной системы вентиляции не обойтись.

Вот еще одна схема, которая поможет тем, у кого печь металлическая. Основой вентиляции парной является сама горящая печь. Она должна вентилировать не только баню, но и весь фундамент. Под баней обычно скапливается плохой воздух с неприятным запахом, если все устроено не верно. Сделанный в фундаменте продух способствует поступлению воздуха под пол.

С вентилированием подпола

В режиме прогрева (топки) бани воздух циркулирует между моечной, парной и пространством под общим полом. Для этого в перегородке между парилкой и мойкой делают окно с задвижкой, чтобы регулировать вентиляционный режим.

Из дымохода печи идет тяга на поверхность. Для нее воздух поступает из всех возможных щелей.

По металлической трубе диаметром 115 мм проходит 5-10 л/сек дымовых газов, равнозначно всасывающему воздуху печи – 300-600 л/мин, а это 2-3 бочки воздуха в 1 мин печь выкачивает в дымоход.

Поэтому если ваша печь бодро дымит трубой, значит, такое же количество воздуха она поглощает через поддувало из бани, при этом отдает колоссальное количество тепла.

Если ваша печь берет воздух своим поддувалом из вашей парной – она в первую очередь вентилирует вашу парную, потом подполье и через него воздух попадает обратно, т.к. имеет общий объем. Должно быть общее подпольное пространство под всеми отделениями бани. Если полы сделаны независимыми друг от друга, то вентилирования не будет. Доски пола надо стелить не плотно, через 5-10 мм друг от друга.

В течение 15 минут весь воздух бани совершенно полностью меняется, происходит 100% воздухообмен через дымовую трубу. Для дополнительной терморегуляции также можно открывать дверь основного помещения в предбанник, чтобы воздух выходил туда и далее на улицу.

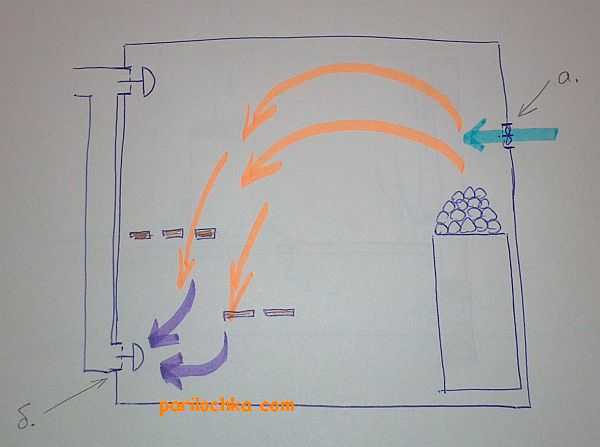

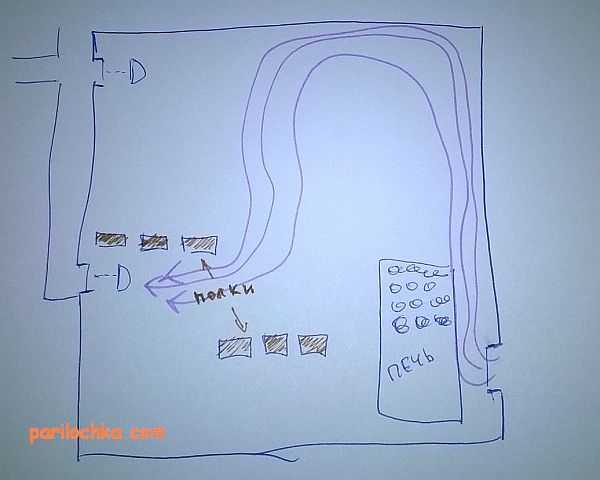

Оптимальная схема для парилки

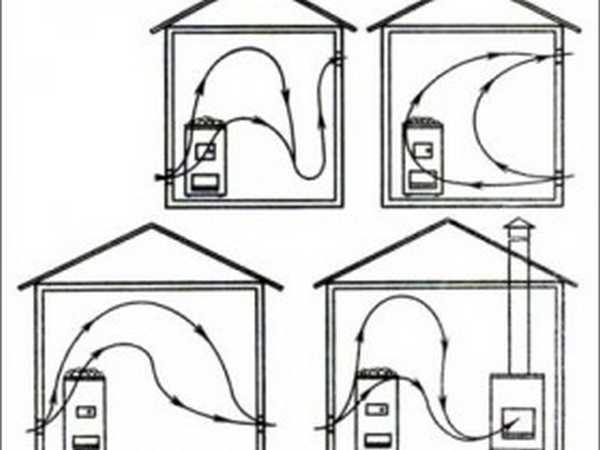

Существует много схем с разными преимуществами. Вот одна распространенная схема, по которой может быть устроена вентиляция в парилке своими руками. Она также позволяет регулировать воздушный поток для поддержания того или иного режимов.

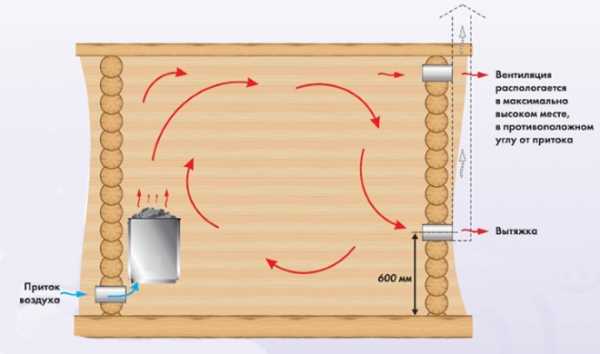

Оптимальная схема вентиляции парной

Рассмотрим подробнее. Печь и дверь на одной стороне. Приток воздуха за печью и через нижнюю щель двери. Напротив смонтированы два вытяжных канала (один под потолком, другой – над полком), соединенные между собой трубой или коробом.

1. В период нагревания парильной комнаты закрываются оба вытяжные отверстия, а приточные остаются открытыми.
2. В период парения закрывают верхний вытяжной клапан, а нижний открывают. Начинается циркуляция воздушных масс: от печи устремляется к потолку, упираясь в стену опускается. Частично он вытягивается нижним клапаном наружу, а оставшаяся часть продолжает двигаться ниже к полу и обратно вверх.
3. После парения, для высушивания бани, открывают оба вытяжных клапана.

Применение механической и комбинированной вентиляции

В парных помещениях обустроить вентиляцию можно несколькими вариантами. Помимо естественной, в парильном отделении используют механическую и комбинированную вентиляцию. Это зависит в основном от планировки, например, если баня пристроена к жилому дому. Когда с улицей граничит только одна стена и все клапаны установлены на ней, тогда вентиляция в бане в парилке без механического побуждения не обойдется.

В механической и комбинированной вентиляционной системе применяются специальные приборы, контролирующие воздухообмен.

Чем ниже размещены вентилирующие отверстия, тем больше тепла сохранится в парной. Чтобы достичь хорошего результата необходимо дополнительно оснастить систему вентиляции механическими приборами. Для этого используются в воздуховодах дефлекторы или простые вентиляторы. Воздухообмен идет по прежней схеме, только удаление ненужного воздуха из помещения идет за счет вентилятора. Это комбинированная система. При механическом типе вентиляции и в приточном и в вытяжном канале ставят вентилятор.
Индивидуально для каждого помещения подбирается свой тип системы.

Какие условия необходимо соблюдать

• Не должен нарушаться температурный режим в парной. Вентиляцией должны правильно распределяться воздушные потоки, не нарушая установленной температуры: горячий воздух вверху и прохладнее ближе к полу.
• Для изменения скорости движения воздуха, на каналы следует ставить задвижки с возможностью регулировки.
• Поступление новых воздушных масс в парильную должно быть напрямую с улицы. Исходя из особенностей постройки, можно монтировать воздуховоды.
• Во избежание обратной тяги не допускайте разницы в площади между вытяжным и приточным каналом.
• Для защиты полов от возгорания приточный канал под полом устанавливается около металлического листа печи, обдувая ее холодным воздухом.
• По окончании приема бани тщательно просушите полы и все комнаты.
• Вентиляционные отверстия снаружи закрывайте решетками для защиты от грызунов.

Замеры микроклимата в парной

У каждого парильщика требования к условиям температуры и влажности индивидуальные. Они основаны на личных ощущениях. Добиться создания определенных параметров можно с помощью приборов.

Термометр для измерения температуры в парилке

Измеряют температуру в парной спиртовым термометром. Нельзя применять ртутный термометр. Можно пользоваться электрическим термометром. Термопару размещают в парильной комнате, а индикатор выводят в предбанник или комнату для отдыха.

Влажность воздуха можно измерить гигрометром. Исходя из индивидуальных пристрастий парильщика, можно с помощью этого прибора установить определенный режим.

Что в итоге?

Комфортные условия при парении и в конечном итоге степень удовлетворения обусловлены сбалансированным режимом влажности, тепла и наличием свежего воздуха. Для создания таких условий применяют приточную и вытяжную вентиляцию. Главное — правильно ее организовать.

Подходящий микроклимат и правильная схема вентилирования воздуха создают условия для более качественного парения.

ventilyaciyadom.ru

своими руками, пошаговое руководство, схемы, в парилке и предбаннике

Главная страница » Вентиляция в бане » Разбираемся как сделать вентиляцию в бане правильно. Пошаговое руководство тем, кто делает своими руками

Мы уже неоднократно обращались к теме банной вентиляции, но это были материалы касательно ее теоретической части.

Данная статья исправляет перевес теории и целиком посвящается практическим вопросам устройства вентиляции в бане.

И все же рекомендуем не пренебрегать теорией, она понадобится для расчетов и не только.

Ссылки на нужные статьи приведены на этой странице.

Как правильно сделать вентиляцию в бане: планировать на этапе строительства

Действительно, далеко не единичны случаи возведения бань без какой бы то ни было вентиляции. На первый взгляд кажется, что поезд уже ушел. Однако на деле всегда есть возможность все исправить, правда, придется смириться с тем, что это влетит в копеечку. Особенно сложно делать забытую вентиляцию в кирпичной бане, где вентиляционные каналы прокладываются в стенах на этапе возведения. Но и в других случаях задача не из легких.

Но что значит планировать на этапе строительства? В первую очередь речь идет о схеме расположения вентиляционных отверстий и каналов, которыми они соединяются с улицей или соседними помещениями (в зависимости от выбора). Исходя из этой схемы, объема помещений и нормативов, рассчитывается диаметр труб, обеспечивающий необходимый газообмен в каждом из банных помещений: парилке, моечной, комнате отдыха, предбаннике, туалете. Если вентиляция принудительная, то рассчитывается мощность вентиляторов.

Если баня уже построена

Возьмем, в качестве примера обычную русскую баню, в которой забыли сделать вентиляционные отверстия. В принципе, если имеются оконца, а топка печи расположена внутри парилки, то можно обойтись вообще без сверления отверстий. Но придется постоянно прибегать к залповому проветриванию и использовать тягу печи в качестве вентиляционной.

Это решит проблему в целом, но есть недостатки, о которых стоит знать:

1. Открывая окна и двери, мы не столько снижаем температуру в помещении, сколько перегоняем пар в другие помещения (вместо улицы, откуда идет приток, он направляется внутрь и там выпадает конденсат), а потом пар выходит, а температура лишь немного понизилась и восстановится за короткое время.
2. Для использования печной тяги придется все же проделать отверстия, но только в нижней части двери парной. Тогда через нее пойдет приток из соседних помещений, которые, в свою очередь, будут тянуть сквозь щели с улицы.

Для регулировки вентиляции с помощью печи в ход идут шибер и печные дверцы. Если нужно увеличить воздухообмен, достаточно просто открыть шибер и дверцы топки до упора. Для его сокращения шибер прикрывают, но не полностью, потому что в закрытом виде с непрогоревшими дровами — это гарантия отравления угарным газом.

Кстати, проблема забытой вентиляции в бане из любого материала решается описанными способами. Заменить полностью приточно-вытяжную вентиляцию они не могут, но от заботы дырявить стены избавляют.

Если же такой вентиляции окажется недостаточно, придется сверлить стену. Но об этом — ниже.

Устройство, схемы: как сделать вентиляцию в бане

Есть ряд материалов, вошедших в другие статьи, поэтому, чтобы не повторяться, мы предлагаем вам перейти по приведенным ниже ссылкам — там вы найдете массу полезной информации на интересующую тему:

Вентиляция в бане своими руками: пошаговое руководство

Теперь приступим к разбору пунктов, из которых состоит создание своими руками банной вентиляции, назовем это пошаговым руководством.

Выбор схемы

В плане выбора схемы ответ на вопрос «как правильно сделать вентиляцию в бане» неоднозначен, так как есть разные схемы. Физика говорит, что приточное отверстие должно располагаться ниже вытяжного. Какой именно будет между ними разница высот — решать вам. Несмотря на то, что во многих источниках предлагается делать вытяжное отверстие под потолком (но ни в коем случае не на потолке, чтобы не портить чердак конденсатом), есть более продвинутая схема, в которой на одно вытяжное отверстие наружу приходятся два вытяжных внутри. Это просто: ставится труба с двумя отверстиями — пониже за средним полком и под потолком, а выход на улицу у этой трубы один.

Еще схемы различаются тем, на каких стенах делать вытяжку. С приточкой чаще всего вопросов не бывает — она делается под печку, а вытяжку делают и на противоположной, и на той же стенах, и с выходом на улицу, и в смежное помещение.

Выбрать оптимальный путь вентиляционных потоков

Просто делаются расчеты только для принудительной вентиляции. Для естественной приходится принимать во внимание много факторов, в частности, силу и направление ветров, обычно дующих на этом участке. Зачем это надо? Возьмем случай, когда вытяжное отверстие выходит на ту же сторону, с которой дует сильный ветер. И получается, что в вытяжное отверстие из-за этого норовит попасть приток. Тогда приточное тоже «развернется» в обратную сторону. Это называется обратной тягой или опрокидыванием тяги.

Дабы избежать подобного, вентиляционные каналы можно удлинить, чтобы вывести в нужную сторону, и даже сделать с поворотами, которые, кстати, уменьшают скорость движения воздуха.

Идея проста: ориентировать вход притока лучше на сторону, откуда часто дует ветер, а выход вытяжки — на противоположной стороне или через крышу по высокой трубе.

СОВЕТ! Чем делать вентканалы с коленцами, лучше сразу сделать принудительную вентиляцию.

Кстати, не всякая стена хорошо примет вентканал в своей толще. Лучше не делать подобного во внешних стенах из блоков. Там всю вентиляцию проводят по внутренним стенам и перегородкам, часто поверх стен.

Как сделать отверстие в стене

Этот пункт очень подробно рассматривается дальше.

Установка труб и решеток

В качестве воздуховода можно использовать оцинкованные трубы.

ВНИМАНИЕ! Если берете пластиковые, обращайте внимание на их температурный диапазон, чтобы парилка их не попортила.

1. В свободное пространство между трубой и стенкой отверстия помещается минеральная вата или другой утеплитель.
2. Зазор между стеной и обшивкой устраняется с помощью монтажной пены. Нужно лишь помешать ей выходить наружу, тогда она заполнит промежуток и герметизирует его. Так вода не доберется до дерева.

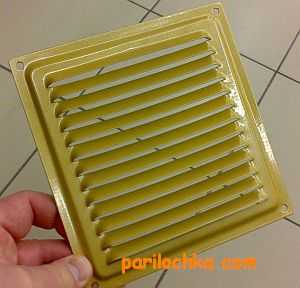

3. Прикрепите вентиляционные решетки (способ определяется материалом, к которому их крепят). Например, можно крепить саморезами.
4. Поднесите что-то дымящееся к отверстию и убедитесь в том, что воздуховоды работают. Заодно можно оценить скорость движения воздуха.
5. При необходимости вставьте внутрь вентилятор согласно инструкции, которая прилагается к купленной вами модели.

Вентиляция в предбаннике

Предбанник должен быть теплым помещением со свежим воздухом, в котором комфортно находиться после банных процедур. Поэтому его обычно оборудуют только одним вентиляционным отверстием — вытяжкой. А для ускорения процесса газообмена на эту вытяжку часто ставят вентилятор. Само вытяжное отверстие располагается напротив парилки на высоте полуметра. Его высверливают доступным способом в стене, ставят на него с одной стороны заглушку, с другой — решетку или дефлектор. В случае принудительной вентиляции внутри находится вентилятор, подключенный по прилагающейся к прибору инструкции.

Но если топка печи находится не в парилке, а в предбаннике, придется позаботиться о том, чтобы к печи поступал свежий воздух с улицы. Для этого оборудуется вентиляционный канал, скорее всего из оцинкованной стали, который проходит под чистовым полом и доставляет свежий воздух непосредственно к печной дверце. Монтаж этого канала ведется до окончания работ с полом. Труба расчетного диаметра одним концом вставляется в отверстие в стене, где закрепляется с помощью монтажной пены и закрывается решеткой, а с другой стороны выводится к печи и снабжается регулируемой заглушкой.

Как сделать вентиляцию в парилке бани

Режим вентиляции парилки отличается от других помещений бани так же, как сама парилка отличается от них своей экстремальностью. В русской бане во время парения вентиляция перекрывается на время. Но в то же время она крайне важна для насыщения парилки кислородом, равномерного нагрева, распределения воздушных потоков.

Более подробная информация на эту тему найдется в статьях про вентиляцию парилки и про устройство вентиляции в целом. В частности, среди отлично зарекомендовавших себя способов вентиляции этого помещения можно назвать вентиляцию басту. Но и о ней можно прочитать в упомянутых статьях.

Вентиляция в парилке своими руками

Схемы вентиляции в парилке тоже можно найти в соответствующей статье. Что же касается этапов самостоятельного монтажа воздуховодов, то они ничем не отличаются от приведенных выше, поэтому сейчас мы детально рассмотрим способ сверления отверстий в стенах из сруба или бруса, а также из блоков.

Как сделать отверстие в стене сруба

1. Перед началом нужно знать место и размеры будущего отверстия, которое чуточку больше, чем диаметр трубы, потому что вам еще оборачивать трубу теплоизолятором. После этого делается разметка. (Желательно в этот момент иметь под рукой и трубы, и решетки, чтобы по ним можно было контролировать процесс.)
2. Сверлом для дерева, длина которого должна быть больше, чем толщина стены со всем «пирогом», если он есть, просверливается сквозное отверстие по центру разметки.
3. После этого с наружной стороны стены чертится окружность нужного диаметра с просверленной дыркой в центре.
4. Наружная и внутренняя отделка стены аккуратно выпиливается по кругу, освобождая бревно стены.
5. Тем же сверлом делаются отверстия в бревне по всей окружности размеченного круга. И чем ближе они будут друг к другу, тем проще вынуть внутренний фрагмент потом. Следите за перпендикулярностью сверла плоскости стены.
6. Долото и стамеска помогут устранить перемычки между высверленными отверстиями. Работу следует делать как изнутри, так и снаружи бани.
7. Вынув среднюю часть, не заравнивайте края — это лишнее.

Полезное видео

А вот здесь на видео то же самое делается с помощью дрели и коронки:

Как сделать отверстие в блочной стене

Способ для блочной стены точно такой же, как описанный выше, за исключением того, что берется бур для бетонов (можно вместо этого воспользоваться коронкой). Кстати, блоки очень мягкие, главное — не столкнуться с металлом (армирующая сетка, нагели, крепежная арматура проемов). Если это произошло, понадобятся специальные клещи (гидравлические).

ВАЖНО! Вероятность столкнуться с металлом есть и при сверлении сруба — под потолком находятся нагели, которые держат мауэрплат, так что клещи стоит арендовать заранее.

Что касается воздуховодов, заглушек и задвижек, то все это приобретается в магазинах. Воздуховодом чаще всего служит оцинкованная труба (круглая, квадратная или прямоугольная в сечении), которую нужно теплоизолировать (обернуть утеплителем) и герметизировать пеной, чтобы конденсат не образовывался, а стена не мокла.

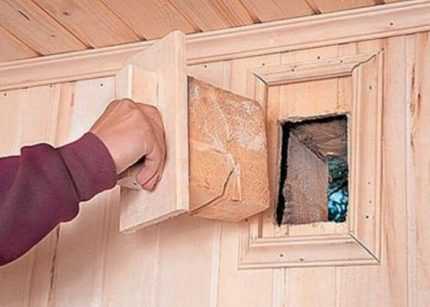

Заглушки и заслонки покупаются на нужный диаметр. Лучше брать деревянные, потому что пластик в парилке будет выделять ненужные нам канцерогены, а металл — обжигать в нагретой парилке. Что касается схем, то ссылки на них мы уже давали.

Полезное видео

В нем показано как с помощью дрели делается квадратное отверстие в стене.

***

Что ж, на этом все, что мы смогли вам рассказать о том, как сделать вентиляцию в бане. Нам остается только пожелать успехов в реализации задуманного. Вентиляция в бане своими руками — дело сложное, но посильное для многих. Надеемся, что вы все хорошо и до конца спланировали, и в будущем вам не придется сожалеть ни о потерянном времени, ни вложенных деньгах.

Узнать больше:

***

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail



parilochka.com

Вентиляция в парилке своими руками. Технология монтажа правильной вентиляции в бане

Качественная вентиляционная система — обязательный элемент парилки. Отсутствие или неправильная организация вентиляции в бане — опасны для здоровья человека. Правильно обустроенная система обезопасит людей от угарного газа и улучшит комфорт пребывания в помещении. Об особенностях и технологии монтажа вентиляционной системы в бане поговорим далее.

Оглавление:

1. Характеристика правильной вентиляции для парилки
2. Как сделать вентиляцию в парилке с отдельной топкой
3. Схема вентиляции в парилке с топкой внутри помещения
4. Устройство вентиляции в парилке своими руками
5. Способы организации вентиляции в парилке своими руками
6. Как выполнить пароизоляцию парилки своими руками

Характеристика правильной вентиляции для парилки

Правильная вентиляция в бане выполняет сразу несколько функций:

• обеспечивает помещение кислородом;
• улучшает комфорт от пребывания в парилке;
• удаляет угарный газ;
• позволяет экономически целесообразно расходовать дрова;
• равномерно распределяет воздушные потоки;
• защищает здание от образования плесени или грибка.

Самым оптимальный вариантом вентиляции в бане является приточно-вытяжной. Для этих целей обустраивают:

• приточное отверстие — через них организуется приток свежего воздуха в парилку, устанавливается вентилятор с вентиляционной трубкой, дополнительный приток воздуха обеспечивается открытыми форточками или через дверь;
• вытяжное отверстие — удаление нагретого воздуха из помещения, через топку, поддувала или приборы улучшающие тягу.

Для улучшения приточно-вытяжной системы вентиляции используют различные способы. Предлагаем ознакомиться с одной из самых эффективных вентиляционных систем:

1. Приточные отверстия расположены снизу помещения, рядом с топкой.

2. Вытяжные отверстия строго на противоположной стороне сверху. Возможен вариант организации сразу двух отверстий для более качественного контроля воздуха.

3. Высота расположения вытяжного отверстия определяет уровень тяги. При низком вентиляционном отверстии, дополнительно усильте систему вентиляционной трубой.

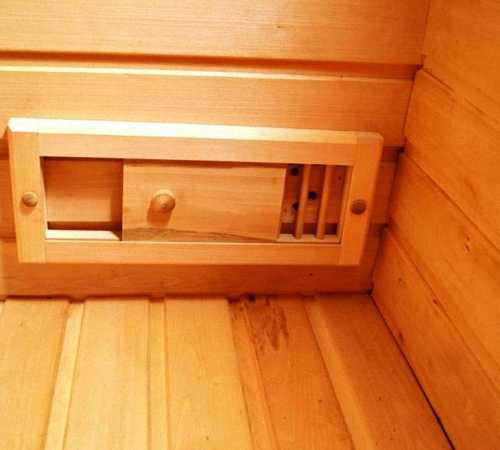

4. С помощью специальных заслонок обеспечивается контроль подачи воздуха из помещения.

5. Обновление воздуха в парилке производится раз в 2-3 часа.

Кроме того, индивидуальные параметры вентиляционной системы определяются типом помещения, вариантом бани. Например, в русской бани, обновить воздух поможет периодическое проветривание. Кроме того, учитывается размер и место монтажа топки, в соотношении с данным параметром организуется два вида вентиляции.

Как сделать вентиляцию в парилке с отдельной топкой

Предлагаем вариант организации вентиляции в парилке, топка которой находится в соседнем помещении. Такая схема популярна в обычных русских банях. Для выведения топки в смежное помещение используют топочный тоннель. Среди преимуществ такого расположения печи отметим:

• отсутствие мусора в парилке;
• дверь в помещение открывается только при входе;
• возможность монтажа жаропрочного стекла для любования открытым пламенем.

Для монтажа приточных отверстий в помещении используют два способа:

1. Обустройство вентиляционного канала в подпольном пространстве. Выведение его перед пред топочном помещении, установка вентиляционных решеток на канале.

2. Напольный подвод вентиляции.

На противоположную стену установите вытяжку, диагонально в соотношении с приточным отверстием.

Главное качество организации правильной вентиляции — приточные отверстия по площади должны совпадать с вытяжными.

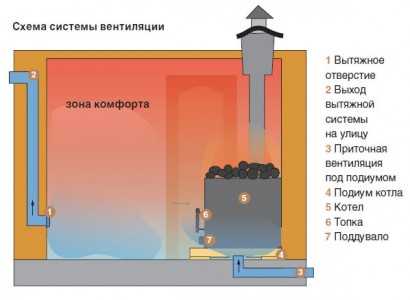

Схема вентиляции в парилке с топкой внутри помещения

Если печь-каменка находится непосредственно в парилке, то организация вентиляции происходит иначе. В таком случае, воздушные потоки через поддувало решают вопрос с естественной вентиляцией. Данный метод уместен в том случае, если огонь в печи находится постоянно.

Если печная труба в бане отсутствует, а печь работает в кратковременном режиме, используют более совершенную вентиляционную систему. Ознакомьтесь с технологией обустройства вентиляционной системы в парилке:

1. Соорудите специальный кирпичный подиум, на котором устанавливается печь. С его помощью к печи подводится вентиляционный короб.

2. Уложите торцы, соорудите еще один короб из кирпичей. В итоге первая конструкция установлена кверху печного канала, а вторая — к двери парилки.

3. На смежной с обычной комнатой стене, соорудите дверцы в местах прохождения каменной кладки. Они прогревают соседнюю комнату, при необходимости.

4. На подиуме устанавливается печь, возможен вариант ее монтажа на уголке или на стальных картинах. Выполните отделку печи кирпичом, установите кирпичный экран, с двумя конвекционными задвижками.

5. Вытяжная вентиляционная система функционирует за счет печной топки.

Правильный монтаж вентиляционной системы основывается на правильной ее регулировке. Общие правила управления вентиляционной системой:

• вначале топки печи все отверстия и приточные и вытяжные закрываются;
• дождитесь увеличения температурного режима, затем отрегулируйте вентиляционные отверстия задвижками;
• при необходимости в увеличении объема кислорода в помещении, откройте приточное отверстие;
• по завершению работы, откройте створки, для более качественного проветривания парной.

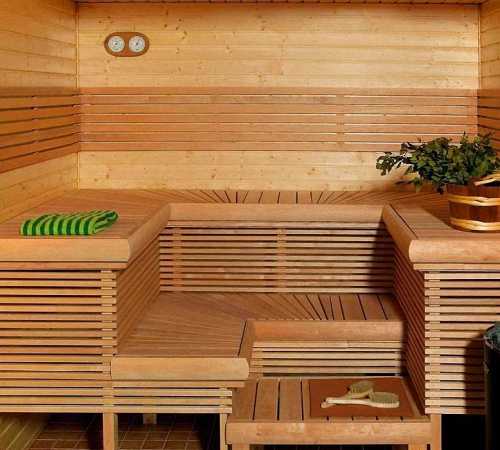

Вентиляции парилки фото:

Для определения температурного режима и влажности в помещении используйте специальные приборы. Измерить температуру поможет термометр спиртового или электрического типа. Учтите, что применение ртутного варианта категорически запрещено. Для определения уровня влажности воспользуйтесь гигрометром.

Принцип работы вентиляционной системы основывается на таких факторах:

• растапливая печь, происходит постепенный нагрев воздуха и его выход через конвекционную дверь;
• нижняя дверь остается открытой до полного прогрева печи;
• закройте дверь снизу и работайте с верхним люком;
• в процессе парения открывается только поддувало, установленное на коробе;
• после использования парилки по назначению, хорошо проветрите помещение.

Устройство вентиляции в парилке своими руками

Основные функции вентиляционной системы в бане:

• подача воздуха при проведении банных процедур;
• высококачественная сушка помещения.

Вентиляционная система в бане не должна:

• нарушать температуру помещения, в процессе принятия банных процедур;
• разделять температурные потоки, то есть прохладный воздух находится ближе к полу, а теплый — сверху;
• удалять неотработанный воздух из парилки.

Кроме того, отсутствие вентиляции приводит к появлению неприятного воздуха в помещении, образованию плесени и грибка, вредных для здоровья человека.

Выделим три основных вида вентиляции в парилке:

• естественный вариант — подача воздушных потоков через разницу давления;
• механический вариант — подача воздуха с помощью специальных механизмов, при измерении данных характеристик приборами;
• комбинированный вариант — создание искусственного давления вентиляторами и вытяжками.

В помещении выделяют два вида транспортировки воздуха: приточный и отточный. Для этих целей оборудуют отверстие, расположенное диагонально, по отношению к приточному.

Не рекомендуется устанавливать вытяжное отверстие в парилке на потолке, данная вентиляционная система увеличивает время прогрева помещения. Рационально устанавливать вытяжку под потолком, дополнительно оборудовав на ней заслонку, для регулировки тяги.

Кроме того, обеспечьте вентилируемый пол в бане. Таким образом, увеличивается срок напольного покрытия, так как оно находится в постоянном контакте с водой. Рекомендации по обустройству напольной вентиляции:

1. В процессе монтажа фундаментного основания, обеспечьте вентиляцию полов, соорудите отдушины с цокольной части.

2. На противоположных стенах соорудите вентиляционные отверстия, обеспечивающие приток воздуха. Установите на них решетки, во избежание попадания грызунов.

3. Чистовой пол по уровню должен быть немного выше, чем расположено поддувало. Таким образом, оно будет функционировать в качестве вытяжки.

4. Устанавливайте деревянные доски с небольшим зазором, минимум в полсантиметра.

5. После принятия банных процедур, хорошо проветривайте помещение и сушите полы.

Еще один способ организации вентиляционной системы в бане — “По Басту”. В таком случае, свежий воздух попадает в помещение из подпечного пространства, а выхлоп — из отверстия, находящегося вблизи двери. Для этих целей соорудите выхлопной короб из дерева, внутри обшитый фольгой.

Под полом соорудите вентиляционный канал, радом с металлическим листом, предотвращающим попадание в него жара. Размер конструкции не должен превышать двадцати процентов. Регулировка притока свежего воздуха по такой системе выполняется довольно просто. Достаточно открыть вентиляционного отверстие и поддувало. Кроме того, удается избежать скопления неприятного аромата в парилке. Данный метод организации вентиляции уместен в том случае, если топка находится непосредственно в парилке.

Способы организации вентиляции в парилке своими руками

Предлагаем пять самых популярных схем организации приточной вентиляции в парилке:

1. Схема №1.

Установите входное отверстие под печью на 50 см от пола, а выходное — с противоположной стороны на тридцать сантиметров от потолка. Принудительное движение воздушных масс обеспечивается вентилятором. Таким образом, удается обеспечить равномерный прогрев воздуха. Высота расположения первого отверстия регулирует силу тяги естественной вентиляции.

2. Схема №2.

Два вентиляционных отверстия расположены на одной стене, обязательно напротив печи. Входное отверстие устанавливается на расстоянии тридцать сантиметров от пола, а выходное — тридцать сантиметров от потолка. Установите вентилятор в выходное отверстие, охлажденный воздух, попадая в помещение сталкивается с печью, нагревается и выходит наружу.

3. Схема №3.

Расположите входное отверстие за печью, на расстоянии около двадцати сантиметров от пола. Входное отверстие устанавливается на такой же высоте, только вблизи потолка противоположной стены. Во втором отверстии устанавливают вытяжку. Принцип работы системы основывается на попадании охлажденного воздуха в парилку, прохождение через печь и вытягивание вторым отверстием.

4. Схема №4.

Данный метод актуален для парилки с полом, на котором есть отверстия для стока воды. Входное отверстие устанавливают за печью, а выходное — является трубой для стока, через которую воздух выводится наружу.

5. Схема №5.

Актуален для бани с постоянно работающей печкой. Входное отверстие обустраивают напротив печки, а поддувало с дымовой трубой выполняют функцию выходного отверстия

При необходимости повышения температуры в парилке, достаточно закрыть все заглушки. После принятия банных процедур, они снимаются. Данные схемы вентиляции вполне реально организовать самостоятельно, без покупки дорогостоящих приборов и особых материальных вложений.

Как выполнить пароизоляцию парилки своими руками

Пароизоляция в парилке позволяет поддерживать оптимальную температуру помещения. Создать качественную пароизоляцию помогут специальные материалы в виде паронепроницаемых пленок, утеплителя и гидроизоляции. Пленка обеспечивает защиту утеплителя от проникновения водяной пары, не пропуская при этом влагу, которая находится в горячем воздухе.

Качественно обустроенные пароизоляция и вентиляционная система увеличивают срок службы самого помещения и его внешней отделки. Так как горячий воздух поднимается кверху, прежде всего, качественно пароизолируйте потолок.

Для этих целей используйте лахи, доски, толщиной около 6 см. Сверху они закрываются фольга на основе алюминия, картоном с повышенной плотностью или вощеной бумагой, пропитанными олифой. После фиксации одного из этих материалов, потолок отделывают глиной и утепляют.

Кроме того, пароизолировать потолок поможет обрезная доска. На доски устанавливается пропитанный олифой картон, который далее обшивается деревянной вагонкой.

Плиты из пенополистирола — современная замена мягкой глине, отличаются хорошими теплоизоляционными и эксплуатационными характеристиками.

В качестве пароизоляционных материалов для стен парилки используют:

• рубероид;
• фольгу из алюминия;
• пергамин;
• пленку на основе полиэтилена.

Пергамин и рубероид для теплоизоляции парилки используют редко. Это объясняется тем, что при сильном нагреве, они выделяют токсичные вещества и неприятные ароматы. Парилка пароизолируется специальными фольгированными материалами. Выделяют комбинированные методы паро- и теплоизоляции. Например, полипропилет НПП, среди его преимуществ отметим:

• отличное противодействие влаги;
• стойкость перед повышением температуры;
• ламинированное покрытие предотвращает развитие плесени и грибка;
• комбинированная теплопароизоляция.

Кроме того, возможен вариант применения рулонной пароизоляции в виде рулонной фольги или стекловолокнистых плит. Для заделывания стыков между пароизоляционными материалами, используйте фольгированный скотч.

Плиты устанавливают на потолке с небольшим компенсационным зазором в 20 мм. Таким образом, снижается воздействие влаги на эти участки. Учтите, что пароизоляция в парилке должна быть надежно спрятана за основным отделочным материалом, а качественная вентиляционная система является ее дополнением.

Вентиляция в парилке видео:

strport.ru

Вентиляция в парилке: схема организации проветривания парной

Баня на участке – сооружение исключительно полезное: и с друзьями посидеть, и организм оздоровить. Но чтобы эффект был максимальным, нужна хорошая вентиляция в парилке.

Если при строительстве этот момент упущен, может пострадать и самочувствие посетителей бани, и целостность строения.

Давайте попробуем разобраться, в принципах функционирования вентиляции, а также в том, как правильно обустроить принудительную вентиляцию в сауне.

Содержание статьи:

Особенности функционирования естественной вентиляции

Вентилирование любого жилого помещения должно быть организовано правильно, а в отношении бани это еще важнее. Для этого помещения характерна повышенная влажность и резкие перепады температуры. Если воздухообмен не сбалансирован, то бане, построенной из натуральной древесины, уже через пару лет понадобится серьезный ремонт.

Кроме того, без проветривания в парилке будет крайне неприятный и даже опасный для здоровья микроклимат: тяжелый воздух, плесень, неприятные запахи и т.п. Оптимальным для русской бани считается естественное вентилирование, организация которого не требует больших затрат или сложных строительных навыков.

Галерея изображений

Фото из

Русская парилка с печкой каменкой

Приток воздуха внизу парной

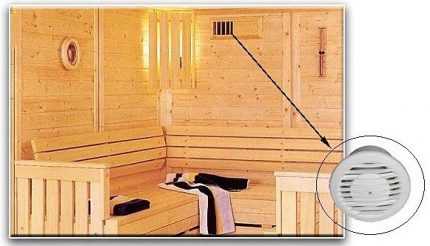

Вытяжное отверстие вверху парильни

Вытяжное отверстие в потолке парилки

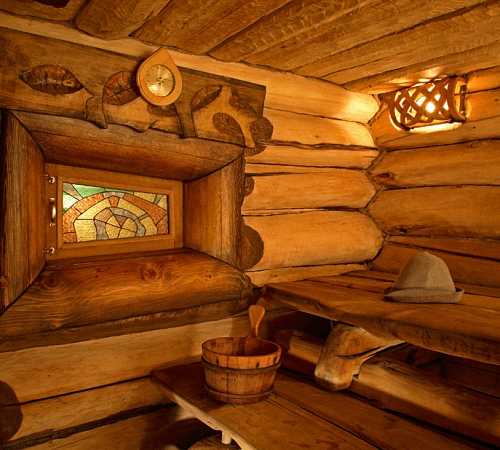

Окно для залпового проветривания

Канальная система вентиляции

Вытяжной вентилятор в отверстии вентиляции

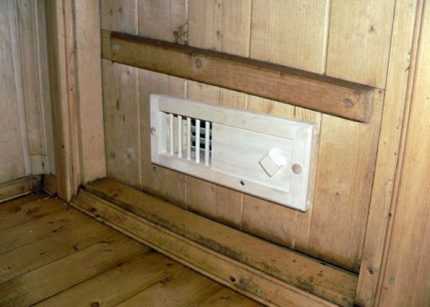

Зарешеченное приточное устройство

Как известно, теплые воздушные потоки обычно поднимаются вверх, а для холодного воздуха характерно движение вниз. На этом физическом принципе и основано действие естественной вентиляции.

Холодный воздух поступает через отверстия, расположенные внизу, нагревается, поднимается вверх и удаляется сквозь проемы вверху.

Для правильного функционирования естественной вентиляции в бане необходимо приточное отверстие поместить внизу, возле печки, а вытяжку ставят на противоположной стене под потолком

Чтобы эта схема вентиляции в парной работала, необходима разница в температуре воздуха внутри помещения и снаружи. В обычных жилых помещениях с естественным вентилированием в летний период могут возникнуть проблемы, поскольку и в комнатах, и на улице одинаково жарко.

А вот в бане, в силу специфики этого сооружения, обеспечить такую разницу не сложно, поскольку воздух во время банных процедур постоянно прогревается.

Если вентилирование продумано еще на этапе строительства, то в нижней части бани будут предусмотрены специальные приточные отверстия, а на противоположной стороне вверху – вытяжные.

Но специальная дыра в стене – не единственный вариант вентилирования бани. Например, в рубленых банях приток свежего воздуха может осуществляться через венцы стен или просто через дверь, которую оставляют приоткрытой на время проветривания.

При естественном вентилировании холодный воздух, поступающий в парную, нагревается и поднимается вверх, а затем уходит через вытяжное отверстие под потолком

На роль вытяжки подходят форточки, специальные продухи и даже дымоход отопительной печи. Если вентилирование осуществляется через особые отверстия, они должны быть должным образом оформлены. Для начала, снаружи все такие объекты следует закрыть защитной решеткой.

А еще не помешают затворы или другие регуляторы, которые позволят регулировать скорость воздушного потока или полностью перекрыть вентиляционное отверстие. Продухи в парилке иногда закрывают, чтобы помещение побыстрее прогрелось. Но затем нужно обязательно открыть их для восстановления воздухообмена.

Не всегда есть возможность установить приточную и вытяжную вентиляцию на противоположных стенах, но и в таком случае можно добиться необходимого эффекта

Выбор наиболее подходящей схемы

Если в жилых помещениях предполагается постоянный воздухообмен, то в банях это удобно не всегда, все зависит от размеров бани и ее внутреннего устройства.

Вентилирование русских бань осуществляется такими методами:

• залповая вентиляция;
• вытяжка через дымоход;
• использование специальных отверстий.

Залповая вентиляция – это красивое название для обычного проветривания. Такой метод вполне уместен для парных небольшого объема. Идея состоит в том, чтобы периодически открывать окна и двери, создавая, таким образом, условия для интенсивного и кратковременного вентилирования.

Разумеется, проводить проветривание во время проведения банных процедур не имеет никакого смысла.

Залповое вентилирование в бане осуществляется во время перерывов между заходами в парилку. Для этого на пару минут открывают двери и окна

Помещение вентилируют в те моменты, когда в парной никого нет, а также по окончании процесса. Для проветривания просто открывают окно и дверь в парную всего на несколько минут.

За этот период воздух внутри помещения обновится, и поверхности немного просохнут, а стены парной не остынут, поэтому у посетителей бани в дальнейшем не возникнет неприятных ощущений. Возможность залпового вентилирования следует предусмотреть еще на этапе строительства бани.

Напротив двери следует сделать окно с форточкой, чтобы воздухообмен выполнялся правильно. В идеале дверь нужно сделать в углу, а форточку поместить не напротив, а по диагонали и как можно ближе к потолку. Чтобы залповое вентилирование было эффективным, о нем нужно просто не забывать. Попарились, пару минут уделили проветриванию и можно спокойно продолжать процедуры.

Не стоит забывать о необходимости залпового вентилирования в бане, чтобы поверхности успели просохнуть, а отработанный воздух сменился свежим

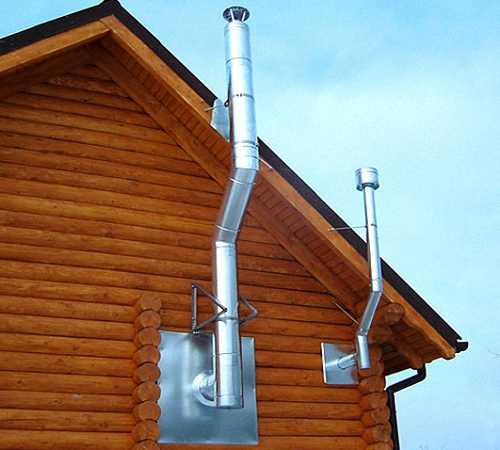

Отведение отработанного воздуха через дымоход предполагает наличие печи-каменки или другого подходящего устройства с дымоходным каналом. В такой печи имеется поддувало, через которое осуществляется отвод отработанного воздуха.

Но для эффективной работы этой схемы нужно проследить, чтобы в помещение поступало достаточно свежего воздуха.

Если в бане имеется печь-каменка, которая работает во время банных процедур, вентилирование можно осуществлять через имеющийся дымоход

В срубах специально оставляют щели в нижних венцах стен, альтернативный вариант – небольшая, всего 10-15 мм щель под дверью в парную. Если таких просветов нет, а возиться с их организацией не хочется, достаточно просто оставлять дверь в парную немного приоткрытой.

Еще одно важное условие для организации вытяжки через дымоход – печь должна гореть все время, иначе воздух не будет удаляться, соответственно, и приток будет ограничен. Если в бане имеется только печь, рассчитанная на кратковременное включение, придется выбрать иной способ вентилирования.

Универсальный способ организовать естественную вентиляцию в бане – сделать для этого специальные отверстия – продухи. В этом случае вентилирование будет осуществляться без препятствия, а регулировать интенсивность воздушных потоков можно с помощью специальных заслонок или регулируемых решеток.

Воздух в парилке будет постепенно обновляться. Оптимальной считается кратность воздухообмена в районе пяти или шести объемов помещения каждый час. Конечно, такую вентиляцию необходимо правильно спроектировать и установить, чтобы в помещении не было сквозняков.

Итак, понадобится проделать два отверстия: приточное и вытяжное. Площадь сечения этих отверстия должна немного различаться, вытяжка в бане должна быть больше, чем приток. Можно сделать одно приточное отверстие и два вытяжных.

Расположение притока и вытяжки следует сделать на противоположных стенах и в углах, расположенных по диагонали.

При этом вытяжное отверстие лучше всего делать под самым потолком, выше, чем расположен верхний полок, а приточное должно быть внизу, примерно в 30 см от уровня пола. Приток лучше всего осуществлять как можно ближе к печке или даже за ней, чтобы воздушные потоки с улицы успевали прогреваться.

Что будет, если пренебречь этими рекомендациями и сделать отверстия примерно на одном уровне? Ничего хорошего, т.е. сквозняк. Потоки воздуха будут пересекать помещение слишком быстро, и свежий воздух просто сразу уйдет из парилки. Понятно, что эффективность такого вентилирования оставляет желать лучшего.

Вентиляционные отверстия в парилке иногда закрывают для того, чтобы помещение прогрелось как можно скорее, но затем продухи необходимо обязательно открыть

Не стоит делать отверстия для вытяжки и притока на одной и той же стене, это также отрицательно скажется на воздухообмене. Чтобы получить достаточный поток воздуха, в стене бани обычно делают круглое отверстие под трубу диаметром 100-200 мм.

Для вытяжки нужно будет сделать проем немного больше. Можно использовать трубу чуть большего диаметра или две трубы поменьше. Главное, чтобы общая площадь сечения соответствовала расчетам.

На нашем сайте есть еще несколько статей о правилах обустройства вентиляции в бане, рекомендуем к прочтению:

Как сделать продухи для вентилирования?

Монтаж вентиляции в бане выполняют следующим образом:

1. В выбранных местах проделывают отверстия такого размера, чтобы труба или короб свободно проходил в него.
2. Пространство вокруг трубы заделывают, чтобы не нарушить герметичность помещения.
3. Снаружи отверстия закрывают решетками.
4. Внутри устанавливают специальные заслонки или регулируемые решетки.

Выглядит просто, но стоит учесть некоторые моменты. Например, вентиляционные отверстия можно делать не только круглыми, но и квадратными или прямоугольными примерно с такой же площадью сечения. В деревянных банях вместо пластиковых или стальных труб ставят деревянные короба.

В этом случае выбор отверстия прямоугольной конфигурации выглядит логичным, потому что такой короб проще сделать из обычных досок.

Продухи лучше всего запланировать еще на этапе проектирования, чтобы не пришлось долбить готовую стену. Вентиляционные отверстия, которые выходят на улицу, следует дополнительно защитить сетками для защиты от насекомых. Сечение приточного вентиляционного отверстия в бане рассчитывают исходя из норматива: 24 кв. см сечения на каждый кубический метр объема вентилируемого помещения.

Таким образом, для бани объемом 12 куб. м. понадобится отверстие площадью 284 кв. см. Если предполагается сделать круглое отверстие, то его радиус рассчитывается по обратной формуле площади круга. Полученный показатель делим на 3,14 (число “пи”), из результата извлекаем квадратный корень.

В нашем примере получаем радиус примерно 9,5 см, а его диаметр – 19 см. Точное соблюдение размеров в данном случае не актуально, поэтому труба сечением 200 мм вполне подойдет. Или можно взять две трубы по 100 мм. Если сечение вентиляции будет квадратным, примерные размеры составят 17Х17 см.

Естественное вентилирование имеет неоспоримые преимущества. Его монтаж простой и относительно недорогой, функционирование не требует затрат на электроэнергию или установки специальных устройств. Простая конструкция гарантирует отсутствие поломок и длительный срок службы вентиляционной системы.

Изнутри на вентиляционные отверстия устанавливают специальные решетки, в которых можно регулировать просветы, это позволяет корректировать интенсивность потоков воздуха

В зимний период из-за значительной разницы температур внутри парной и снаружи тяга может заметно возрастать. Это может вызвать небольшой дискомфорт из-за того, что воздух поступает слишком быстро. Кроме того, снаружи в баню могут проникать также и запахи, не всегда приятные. Регулирование потока вентиляции позволяет решить проблемы этого типа.

Необходимость в принудительном вентилировании

Принудительная вентиляция в бане используется крайне редко. Обычно ее применяют в крупных комплексах с парной большого размера, бассейном и т.п. А в бане стандартных размеров такие методы используют в тех случаях, когда по каким-то причинам естественное вентилирование работает не слишком хорошо или вовсе не работает.

Выбирая вытяжной вентилятор для бани, имеет смысл остановиться на модели, способной переносить нагрев и долго работать в условиях повышенной влажности

Чтобы исправить ситуацию, и превратить естественную вентиляцию в принудительную, достаточно поставить приточный вентилятор в соответствующее отверстие или вытяжной – на вытяжку. Оба вентилятора одновременно обычно не ставят, сложная приточно-вытяжная вентиляция используется только на крупных объектах. А в обычной бане достаточно механической вытяжки.

Если воздух будет принудительно удаляться из помещения, свежие потоки будут занимать освободившееся место в соответствии с законами физики. В больших банных комплексах все немного сложнее. На таких объектах сначала рассчитывают кратность воздухообмена, проектируют систему вентилирования и подбирают вентиляторы подходящей мощности.

Для небольшой парной годится и обычный не слишком мощный вентилятор, который можно приобрести в магазине. Некоторые умельцы даже мастерят механические вытяжки с использованием кулера из старого системного блока. Вот простой пример расчета мощности вентилятора для обычной бани.

Допустим, имеется помещение площадью 9 кв.м. с высотой потолка 2 м. Объем такого помещения составляет 18 куб. м. Кратность воздухообмена, рекомендованная для бань, составляет пять. Умножив объем помещения на кратность воздухообмена, получим необходимую производительность вытяжного вентилятора – 90 куб. м/ч.

Допускается использование вентилятора немного большей мощности, но чрезмерно усердствовать не стоит, иначе воздухообмен станет слишком интенсивным. Если есть желание модернизировать принудительную вентиляцию в бане, можно установить таймер, чтобы устройство автоматически включалось в какие-то определенные промежутки времени.

Используя соответствующие датчики, можно настроить включение вентиляции при достижении заданной температуры воздуха или его влажности. Но в обычной бане такие сложности, как правило, излишни.

Несколько слов о вентиляции сауны

Выше описаны варианты вентиляции для обычной русской бани. В сауне все устроено немного иначе. Здесь приемлема только принудительная или комбинированная вентиляция. В небольших саунах уместнее последняя, а именно – механическая вытяжка.

Главная задача при вентилировании сауны – сделать так, чтобы поток холодного воздуха быстро прогревался и плавно распространялся по всему помещению.

Для правильного вентилирования сауны необходимо осуществлять воздухообмен принудительно, например, с помощью вытяжного вентилятора. Важное значение придается плавному смешиванию потоков воздуха с разной температурой

Даже намек на сквозняк категорически неприемлем, поскольку эффект от парения утратит всю прелесть. Поэтому размеры приточного отверстия рассчитывают по изложенной выше схеме, а само отверстие располагают строго позади , чтобы обеспечить быстрый, почти мгновенный прогрев воздушного потока.

Вытяжное отверстие по-прежнему можно располагать в противоположном углу помещения под потолком, однако, при наличии вытяжного вентилятора это требование не такое строгое. Бывают ситуации, когда помещение сауны имеет только одну наружную стену, через которую осуществляется и забор свежего воздуха, и удаление отработанных воздушных масс.

Чтобы во время вентилирования в сауне сохранялись комфортные условия, приток воздуха осуществляется возле каменки, а вытяжку с вентилятором можно поставить возле пола на противоположной стене

В этом случае приточное отверстие рекомендуется сделать на уровне примерно 20 см от пола, но оно должно располагаться строго позади каменки. Вытяжку ставят на противоположном крае стены все так же – под потолком. Поток холодного воздуха будет прогреваться и перемещаться по окружности вдоль стен помещения, постепенно смешиваясь с остальным воздухом в сауне.

Такой порядок обеспечит необходимый воздухообмен и сохранит температуру воздуха на приемлемом уровне. Чтобы добиться максимально быстрого воздухообмена, используют так называемую скоростную схему. Приточное отверстие делают как обычно – в 20 см от уровня пола. На таком же уровне от пола ставят и механическую вытяжку, только ее монтируют на противоположной стене.

Горячий воздух поднимается к потолку сауны, там он остывает, опускается вниз вдоль противоположной стены и уходит через вытяжное отверстие. Вентилирование производится быстро, а изменение температуры воздуха практически не ощущается.

Наиболее мягкого смешивания свежего воздуха с улицы и прогретых воздушных масс внутри помещения можно добиться, если установить приточное отверстие на уровне около 50 см, но все еще в непосредственной близи от каменки. Вытяжку ставят у пола на высоте 20 см. Скорость вентилирования в этом варианте несколько меньше, чем при использовании других схем.

О том, как организовать вентиляцию сауны с электрокаменкой, читайте в .

Выводы и полезное видео по теме

Подробные и интересные сведения о принципах вентилирования парилки изложены здесь:

Бесспорно, вентиляция в бане необходима. Только при условии правильного воздухообмена банные процедуры действительно принесут здоровью посетителей настоящую пользу, а владельцы строения будут избавлены от дополнительных затрат на борьбу с плесенью и текущий ремонт.

Появились вопросы по обустройству вентиляции в сауне? А, может, доводилось самим заниматься обустройством этой системы и вы можете поделиться опытом с посетителями нашего сайта? Пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

sovet-ingenera.com

Вентиляция в бане схема и устройство

Вентиляция в бане своими руками

Обязательным условием для конструкции бани является наличие в ней грамотно смонтированной вентиляции. Она выполняет одновременно несколько функций. В первую очередь вентиляция в бане обеспечивает стабильный приток кислорода в помещение, что благоприятно сказывается на физическом состоянии посетителей.

Вторая немаловажная задача заключается в проветривании помещения, уберегающем элементы постройки от гниения или чрезмерного увлажнения. Итак, какой должна быть вентиляция в бане, схема и устройство – в нашей статье.

1. Нюансы организации вентиляции
2. Разновидности систем
3. Отделка пола для микроциркуляции
4. Процесс регулировки
5. Правильный воздухообмен

Нюансы организации вентиляции

Необходимость проветривания любого помещения, где находятся люди, практически ни у кого не вызывает вопросов. Вместе с тем наличие вентиляции в парилке у многих вызывает недоумение – зачем, ведь главный принцип парилки – чем жарче, тем лучше. На самом деле, это огромное заблуждение. Отсутствие притока свежего воздуха приводит к тому, что банально не хватает кислорода. Как результат – учащенное сердцебиение и дыхание, слабость, головные боли, иногда даже потеря сознания. Итог – даже в парилке должна быть вентиляция.

Традиционно правильная вентиляция в русской бане организовывается по приточно-вытяжному принципу. Чтобы это обеспечить, в помещении формируют несколько каналов, выполняющих определенные функции:

• Приток свежего воздуха проводится во все помещения, в том числе и парную естественным или принудительным способом. В первом случае достаточно приоткрыть форточку или дверь, а также сделать специальное отверстие. Для второй ситуации понадобится монтаж вентилятора, подключенного к электропитанию.
• Вытяжка организовывается частично по печному поддувалу, если в помещении стоит печь с топкой, или смонтированным окошкам.

Приточные отверстия принято располагать ближе к полу недалеко от печки. Это позволяет поступающему снизу холодному воздуху с кислородом частично подогреться. Таким образом посетители дышат чистым и теплым воздухом в парилке.

Вытяжную систему можно организовать двухуровневую с совмещенными каналами. Первое окно схемы вентиляции в парилке бани монтируют на высоте около полутора метра от пола, а второе совмещают с ним на высоте ближе к потолку. Они соединены между собой гофрированной трубой и при необходимости могут открываться поочередно, чтобы не допустить быстрой утечки теплого воздуха.

Основная задача системы вентиляции в бане заключается в удалении из помещения углекислого газа.

Разновидности систем

При устройстве обязательно учитываются законы физики, по которым теплый воздух легче прохладного, поэтому вытяжные каналы принято располагать выше приточных. Для обеспечения вентиляция в парной бани применяются три схемы:

• естественная – переток воздуха возникает вследствие разницы давлений в помещении и за его пределами;
• автоматическая – предусматривает наличие приборов, которые контролируют температуру и подачу воздуха;
• комбинированная – давление нагнетается искусственно с помощью вентиляторов.

По такому принципу должно вентилироваться помещение

Отточная вентиляция в бане в парилке оснащается дополнительной заслонкой, с помощью которой удастся регулировать вытяжку и объем исходящего воздуха.

Отделка пола для микроциркуляции

Необходимо предусмотреть вентиляцию пола в бане. Эта поверхность находится практически в постоянном контакте с водой, что способствует медленному разрушению ее структуры. Если о ней не позаботиться, то срок службы покрытия вряд ли превысит 4-5 лет.

Для обеспечения длительной эксплуатации пола понадобится соблюдать определенные правила, касающиеся вентиляции в парилке русской бани:

• на стадии разработки фундамента необходимо обеспечить вентиляцию пола, сформировав несколько отдушин на противоположных частях цоколя;
• обязательно надо позаботиться о наличии отверстий в нижней части стены парилки, чтобы создать приток воздушных масс; защититься от грызунов или других вредителей удастся с помощью крепежа мелкой металлической сетки или решетки;
• при строительстве печи уровень чистового покрытия полов должен быть немного выше поддувала, в таком случае такой проход станет дополнительной вытяжкой;
• настил дощатого покрытия выполняется таким образом, чтобы между брусом формировался вентиляционный зазор 0,5-1,0 см;
• после каждого посещения парилки устраивается естественная вентиляция в бане с открытием всех дверей и окон.

Пол в первую очередь должен проветриваться

В отдельных случаях используют вентиляцию в бане по типу Басту. Для этого приток воздуха обеспечивается под печью, а выход из потолочной области, из угла против входной двери. В процессе применяют короб, который можно купить или собрать из дерева и обшить изнутри металлом или с помощью фольги.

Процесс регулировки

Задумываясь о том, как сделать вентиляцию в бане, не стоит забывать о правильной регулировке. Это обеспечит эффективное ее использование.

• Во время начала протапливания печи стоит позаботиться о том, чтобы все блокирующие заслонки были открыты, как на вход, так и на выход воздуха.
• После выхода парилки в рабочий температурный режим, вентиляция в русской бане нуждается в регулировке, частичном прикрытии проходных каналов.
• Когда станет ощущаться затруднение дыхания или воздух перенасытится углекислым газом, то открывается пошире приточная вентиляция в бане.
• В обязательном порядке проводится финальное проветривание после всех процедур.

Не всегда является объективным анализ состояния влажности и температуры «на глазок». Собственные ощущения могут подводить, поэтому в парилке должны быть четкие приборы, показывающие актуальные значения.

Запрещено использовать ртутные термометры для замера температуры. Наиболее востребованными являются спиртосодержащие аппараты или работающие от электричества.

Значение влажности определяется гигрометром. С его помощью удастся определить, не пересушен ли воздух в помещении.

ВИДЕО: Как правильно сделать вентиляцию в бане

Правильный воздухообмен

Определяя, как правильно организовать конвекцию теплого и горячего воздуха, стоит в процессе проектирования и монтажа руководствоваться законами физики. Для реализации этого процесса нежелательно располагать вентканалы напротив друг друга. Такое решение может способствовать быстрому выходу свежего воздуха из помещения. Соответственно, минимизируется циркуляция кислорода, а также появляются сквозняки.

Схема организации вентилируемых элементов

Площадь вытяжки по габаритам должна соответствовать общей площади каналов притока воздуха, либо превышать это значение. Подобное устройство вентиляции в бане создаст хороший приток кислорода.

Пример схемы можно выбрать по такому принципу. Внутри парилки предусматривают два отверстия с габаритами 10х20 см. Первое монтируется на высоте 20 см от пола недалеко от печи или другого источника тепла, а второе – на противоположной стене, на высоте 20 см от потолка. Их можно закладывать на стадии строительства, а можно прорубить впоследствии.

Внутрь отверстий монтируются короба из металла или прочного пластика с негорючими свойствами. Для рубленных бань полость делается из дерева. Защищают оба прохода решетками, а на вытяжку монтируют герметичную заслонку.

ВИДЕО: Баня вентиляция парной автономная самотек

Устройство вентиляции в бане

Посещение парной способствует общему оздоровлению организма человека. Утверждение это верно только в том случае, если сделана правильная вентиляция в бане, и в помещении созданы определённый температурно-влажностный режим и соответствующая атмосфера. Особый микроклимат достигается, в том числе и применением качественных строительных и отделочных материалов. Лучшей по всем показателям является, несомненно, деревянная баня, построенная из цельного бруса или бревна.

Создание здоровой атмосферы во всех помещениях такого заведения возможно только при обеспечении достаточного воздухообмена. Согласно требованиям СанПиН 2.1.2.1002-00 за час в парной, моечной, предбаннике и в комнате отдыха атмосфера должна обновиться не менее трёх раз. Воздухообмен предполагает поддержание баланса поступления и оттока воздуха в помещениях бани.

Вентиляция для бани оборудуется в строгом соответствии с требованиями СНиП 41-01-2008. В нормативном документе подробно расписаны правила и методика проведения расчётов систем воздухообмена для жилых, общественных и производственных помещений. Проектные организации и строительные компании обязаны в процессе проведения работ придерживаться упомянутого руководства.

Схема устройства вентиляции в бане

Особенно важна хорошая вентиляция, если баня оборудована газовыми, жидкостными или твёрдотопливными котлами. В процессе работы таких устройств из помещения происходит отбор воздуха для поддержания горения.

Отсутствие или неисправность систем воздухообмена может привести к недостатку кислорода для дыхания людей. Недостаточная вентиляция может служить причиной образования конденсата на стенах и оборудовании, развитию колоний плесневых грибков и гнилостных бактерий.

Основы проектирования систем вентиляции

На этапе подготовки к выполнению строительных работ необходимо произвести расчёты потребного воздухообмена. Эскизный проект вентиляции для банных помещений может быть разработан специализированными организациями. Техническое задание на проведение этого вида мероприятий выдается заказчиком на основе следующих данных:

• размеры и назначение помещений;
• тип и размещение отопительных приборов и водонагревательных устройств;
• предполагаемое число посетителей, которые могут одновременно находиться в парной, предбаннике или комнате отдыха.

В процессе проведения расчетов производится выбор типа системы воздухообмена и его обоснование. Использование определённого вида принудительной или естественной вентиляции определяется площадью помещения и его особенностями. При этом учитывается, устроена ли баня в отдельно стоящем здании или является пристройкой к жилому дому. В обоих случаях существует определённая специфика при проведении расчётов.

Выбранная схема вентиляции в бане рассчитывается исходя из максимально возможных показателей в соответствии с требованиями ГОСТ 30494-96. Такая методика позволяет получить запас в системе по производительности и обеспечивает необходимое количество воздуха для поддержания горения в печи и свободного дыхания людей, находящихся во всех помещениях бани.

В подавляющем большинстве случаев в частных парных используется примитивная система воздухообмена. В её составе два отверстия: через одно из них расположенное в нижней части стены помещения происходит приток воздуха снаружи. Другое отверстие, расположенное под потолком, необходимо для вытяжки. Расчёт для такой системы будет состоять в определении диаметров входного и выходного каналов.

Правильная вентиляция бани должна обеспечивать достаточную циркуляцию воздуха при сохранении температурного и влажностного режима, а также удаление неприятных запахов, угарного и углекислого запаха. При достаточном воздухообмене парная и другие помещения в кратчайшие сроки просыхает без образования конденсата на стенах и оборудовании.

Схема устройства и оборудования правильного воздухообмена и вентиляции в бане

При проведении расчётов учитывается объём помещения, который вычисляется по формуле как произведение длины, ширины и высоты помещения. Нормативной документацией для объектов такого рода установлена кратность обновления атмосферы, равная трём. Объём умножается на этот показатель, и в результате получается минимально необходимая производительность вентилятора для принудительной системы.

Диаметр приточного и вытяжного отверстия при естественном воздухообмене обычно определяется опытным путём. В каналы устанавливаются заслонки на шарнирах, которые обеспечивают регулирование потоков. При слишком быстрой утечке тепла из помещений проходное сечение уменьшается, при недостатке свежего воздуха, напротив, — увеличивается.

Заслонка отверстия вентиляции

Виды систем воздухообмена для бани

На этапе строительства и отделки помещений производится установка оборудования для обеспечения необходимого воздухообмена. Системы вентиляции в зависимости от конструкции бывают двух видов: с естественной и принудительной циркуляцией воздуха. Выбор определённого типа системы осуществляется при проведении проектно-расчетных мероприятий, исходя из условий помещения.

Естественная вентиляция русской бани в силу своей простоты и дешевизны получила наиболее широкое распространение. Система фактически состоит из двух отверстий, снабжённых шарнирными заслонками или заглушками. Принцип действия такой системы простой: через приточный канал свежий воздух с улицы попадает в парилку. От печки-каменки или иного теплотехнического оборудования происходит его нагрев.

Схема устройства простой естественной вентиляция русской бани

Воздух поднимается вверх и перемешивается с паром и продуктами сгорания. Через вытяжное отверстие он свободно выходит наружу. Оборудование канала воздуховодом и вертикальной трубой, поднятой выше конька крыши, существенно повышает тягу и, следовательно, эффективность системы. Регулирование потоков происходит путём прикрытия заслонок или их открывания.

Принудительная приточно-вытяжная вентиляция в бане сложнее и по устройству и составу оборудования. Система состоит из двух частей, приточная обеспечивает поступление свежего воздуха в помещение по каналу квадратного или круглого сечения. Канал обычно оборудуется заслонкой управляемой вручную. Вытяжная часть представлена воздуховодом с встроенным электрическим вентилятором.

Чертёж и схема приточно-вытяжной вентиляции в бане

При включении привода в районе канала, расположенного в верхней части помещения, образуется область пониженного давления. Вредные газы и излишек пара устремляются в воздуховод и выбрасываются наружу. В помещениях небольшого размера достаточного одной точки для вытяжки, при большой площади под потолком устанавливаются дополнительные каналы, соединённые с вытяжкой. Такая система обеспечивает более равномерный отбор воздуха из комнаты.

Особенности создания качественного воздухообмена для разных помещений

Баня представляет собой целый комплекс из нескольких комнат, расположенных, как правило, одна за другой. Помещения имеют разное назначение, которое обозначается их названием. Основная задача систем воздухообмена – это обеспечение комфортных условий пребывания посетителей.

Вентиляция парной бани необходима для поддержания особого микроклимата, оказывающего мощный оздоровительный эффект на человека. Постоянная циркуляция воздуха в этом помещении необходима для удаления продуктов сгорания от печи и углекислого газа, образующего в результате дыхания человека. В парной может применяться системы вентиляции естественного или принудительного типа.

Устройство вентиляции парной в бане

Приточная часть обычно представлена в виде отверстия в нижней части наружной стены или перегородки между парной и предбанником. Канал закрывается декоративной решёткой и может перекрываться заглушкой. Приточное отверстие обычно располагают по возможности ближе к печи каменке для быстрого нагрева, поступающего в помещение воздуха. Вытяжка может располагаться под потолком на противоположной стене.

Рациональное взаимное размещение приточной и вытяжной части системы позволяет получить оптимальное распределение воздушных потоков. Принудительная вентиляция парилки с вытяжным электрическим вентилятором может иметь ручное и автоматическое управление. В первом варианте включение и выключение системы выполняет сам посетитель парной по мере необходимости.

Электрический вентилятор, установленный в парилке для лучшего воздухообмена

Автоматизированная система управления работает по сигналу от датчиков, которые контролируют показатели температуры и влажности в одной или нескольких точках. Стоимость такого оборудования высокая, но она оправдывает себя. С помощью такой системы достигается наиболее точное соблюдение режима при значительном уменьшении потребления топлива, используемого для обогрева бани .

Вентиляция в комнате отдыха также может быть как естественной, так и принудительной. Наиболее часто применяемая схема — комбинированная с системой воздухообмена других помещений. Иными словами, воздух в комнату отдыха поступает через приточный канал, а отводится из неё в парную или другое служебное помещение, например, санузел. В таком случае вытяжка из этих помещений должна быть оборудована вентилятором.

Устройство общей системы вентиляции всех помещений бани

Выполнение работ по установке систем вентиляции

По окончании проектных и расчётных операций осуществляется подготовка к монтажу оборудования. Самый простой вариант – естественный воздухообмен: в стенах в процессе выполнения строительных работ оставляются отверстия нужного диаметра. Весь монтаж вентиляции в бане сводится к установке металлических или пластиковых воздуховодов. Со стороны улицы на приточную часть устанавливается вентиляционная решётка.

Вытяжная часть комплектуется регулируемой заслонкой шибером. Место установки её определяется с учётом обеспечения оптимальных воздушных потоков с одной стороны и свободного доступа к ней. Электрические вентиляторы устанавливаются со стороны улицы, а органы управления — выключатели в помещениях с невысокой влажностью: предбанник или комнате отдыха.

В процессе использования бани действию высокой влажности подвергаются все строительные конструкции. Качественная вентиляция пола бани в подавляющем большинстве случаев наличием в цоколе отдушин. Через них к деревянному настилу поступает свежий воздух, который и позволяет хорошо его просушить. В некоторых схемах эти элементы являются приточной частью общей системы вентиляции.

Отдушины в цоколе фундамента

Для того чтобы сделать вентиляцию в бане своими руками без привлечения специалистов, нужно выполнить ряд действий. Прежде всего, подбирается наиболее рациональная схема воздухообмена. В этом вопросе следует прислушаться к рекомендациям опытных специалистов. Общий совет: приточное отверстие должно располагаться как можно ближе к печи, а вытяжное — в дальнем углу.

Полностью процесс монтажа системы вентиляции можно посмотреть на предложенном видео

Просмотр поможет составить точное представление о последовательности проведения работ.

Практика показывает, что монтажные операции по установке элементов системы вентиляции сравнительно просты и могут быть выполнены своими руками без привлечения квалифицированных специалистов.

Вентиляция в парилке своими руками. Технология монтажа правильной вентиляции в бане

Качественная вентиляционная система – обязательный элемент парилки. Отсутствие или неправильная организация вентиляции в бане – опасны для здоровья человека. Правильно обустроенная система обезопасит людей от угарного газа и улучшит комфорт пребывания в помещении. Об особенностях и технологии монтажа вентиляционной системы в бане поговорим далее.

Оглавление:

Характеристика правильной вентиляции для парилки

Правильная вентиляция в бане выполняет сразу несколько функций:

• обеспечивает помещение кислородом;
• улучшает комфорт от пребывания в парилке;
• удаляет угарный газ;
• позволяет экономически целесообразно расходовать дрова;
• равномерно распределяет воздушные потоки;
• защищает здание от образования плесени или грибка.

Самым оптимальный вариантом вентиляции в бане является приточно-вытяжной. Для этих целей обустраивают:

• приточное отверстие – через них организуется приток свежего воздуха в парилку, устанавливается вентилятор с вентиляционной трубкой, дополнительный приток воздуха обеспечивается открытыми форточками или через дверь;
• вытяжное отверстие – удаление нагретого воздуха из помещения, через топку, поддувала или приборы улучшающие тягу.

Для улучшения приточно-вытяжной системы вентиляции используют различные способы. Предлагаем ознакомиться с одной из самых эффективных вентиляционных систем:

1. Приточные отверстия расположены снизу помещения, рядом с топкой.

2. Вытяжные отверстия строго на противоположной стороне сверху. Возможен вариант организации сразу двух отверстий для более качественного контроля воздуха.

3. Высота расположения вытяжного отверстия определяет уровень тяги. При низком вентиляционном отверстии, дополнительно усильте систему вентиляционной трубой.

4. С помощью специальных заслонок обеспечивается контроль подачи воздуха из помещения.

5. Обновление воздуха в парилке производится раз в 2-3 часа.

Кроме того, индивидуальные параметры вентиляционной системы определяются типом помещения, вариантом бани. Например, в русской бани, обновить воздух поможет периодическое проветривание. Кроме того, учитывается размер и место монтажа топки, в соотношении с данным параметром организуется два вида вентиляции.

Как сделать вентиляцию в парилке с отдельной топкой

Предлагаем вариант организации вентиляции в парилке, топка которой находится в соседнем помещении. Такая схема популярна в обычных русских банях. Для выведения топки в смежное помещение используют топочный тоннель. Среди преимуществ такого расположения печи отметим:

• отсутствие мусора в парилке;
• дверь в помещение открывается только при входе;
• возможность монтажа жаропрочного стекла для любования открытым пламенем.

Для монтажа приточных отверстий в помещении используют два способа:

1. Обустройство вентиляционного канала в подпольном пространстве. Выведение его перед пред топочном помещении, установка вентиляционных решеток на канале.

2. Напольный подвод вентиляции.

На противоположную стену установите вытяжку, диагонально в соотношении с приточным отверстием.

Главное качество организации правильной вентиляции – приточные отверстия по площади должны совпадать с вытяжными.

Схема вентиляции в парилке с топкой внутри помещения

Если печь-каменка находится непосредственно в парилке, то организация вентиляции происходит иначе. В таком случае, воздушные потоки через поддувало решают вопрос с естественной вентиляцией. Данный метод уместен в том случае, если огонь в печи находится постоянно.

Если печная труба в бане отсутствует, а печь работает в кратковременном режиме, используют более совершенную вентиляционную систему. Ознакомьтесь с технологией обустройства вентиляционной системы в парилке:

1. Соорудите специальный кирпичный подиум, на котором устанавливается печь. С его помощью к печи подводится вентиляционный короб.

2. Уложите торцы, соорудите еще один короб из кирпичей. В итоге первая конструкция установлена кверху печного канала, а вторая – к двери парилки.

3. На смежной с обычной комнатой стене, соорудите дверцы в местах прохождения каменной кладки. Они прогревают соседнюю комнату, при необходимости.

4. На подиуме устанавливается печь, возможен вариант ее монтажа на уголке или на стальных картинах. Выполните отделку печи кирпичом, установите кирпичный экран, с двумя конвекционными задвижками.

5. Вытяжная вентиляционная система функционирует за счет печной топки.

Правильный монтаж вентиляционной системы основывается на правильной ее регулировке. Общие правила управления вентиляционной системой:

• вначале топки печи все отверстия и приточные и вытяжные закрываются;
• дождитесь увеличения температурного режима, затем отрегулируйте вентиляционные отверстия задвижками;
• при необходимости в увеличении объема кислорода в помещении, откройте приточное отверстие;
• по завершению работы, откройте створки, для более качественного проветривания парной.

Вентиляции парилки фото:

Для определения температурного режима и влажности в помещении используйте специальные приборы. Измерить температуру поможет термометр спиртового или электрического типа. Учтите, что применение ртутного варианта категорически запрещено. Для определения уровня влажности воспользуйтесь гигрометром.

Принцип работы вентиляционной системы основывается на таких факторах:

• растапливая печь, происходит постепенный нагрев воздуха и его выход через конвекционную дверь;
• нижняя дверь остается открытой до полного прогрева печи;
• закройте дверь снизу и работайте с верхним люком;
• в процессе парения открывается только поддувало, установленное на коробе;
• после использования парилки по назначению, хорошо проветрите помещение.

Устройство вентиляции в парилке своими руками

Основные функции вентиляционной системы в бане:

• подача воздуха при проведении банных процедур;
• высококачественная сушка помещения.

Вентиляционная система в бане не должна:

• нарушать температуру помещения, в процессе принятия банных процедур;
• разделять температурные потоки, то есть прохладный воздух находится ближе к полу, а теплый – сверху;
• удалять неотработанный воздух из парилки.

Кроме того, отсутствие вентиляции приводит к появлению неприятного воздуха в помещении, образованию плесени и грибка, вредных для здоровья человека.

Выделим три основных вида вентиляции в парилке:

• естественный вариант – подача воздушных потоков через разницу давления;
• механический вариант – подача воздуха с помощью специальных механизмов, при измерении данных характеристик приборами;
• комбинированный вариант – создание искусственного давления вентиляторами и вытяжками.

В помещении выделяют два вида транспортировки воздуха: приточный и отточный. Для этих целей оборудуют отверстие, расположенное диагонально, по отношению к приточному.

Не рекомендуется устанавливать вытяжное отверстие в парилке на потолке, данная вентиляционная система увеличивает время прогрева помещения. Рационально устанавливать вытяжку под потолком, дополнительно оборудовав на ней заслонку, для регулировки тяги.

Кроме того, обеспечьте вентилируемый пол в бане. Таким образом, увеличивается срок напольного покрытия, так как оно находится в постоянном контакте с водой. Рекомендации по обустройству напольной вентиляции:

1. В процессе монтажа фундаментного основания, обеспечьте вентиляцию полов, соорудите отдушины с цокольной части.

2. На противоположных стенах соорудите вентиляционные отверстия, обеспечивающие приток воздуха. Установите на них решетки, во избежание попадания грызунов.

3. Чистовой пол по уровню должен быть немного выше, чем расположено поддувало. Таким образом, оно будет функционировать в качестве вытяжки.

4. Устанавливайте деревянные доски с небольшим зазором, минимум в полсантиметра.

5. После принятия банных процедур, хорошо проветривайте помещение и сушите полы.

Еще один способ организации вентиляционной системы в бане – “По Басту”. В таком случае, свежий воздух попадает в помещение из подпечного пространства, а выхлоп – из отверстия, находящегося вблизи двери. Для этих целей соорудите выхлопной короб из дерева, внутри обшитый фольгой.

Под полом соорудите вентиляционный канал, радом с металлическим листом, предотвращающим попадание в него жара. Размер конструкции не должен превышать двадцати процентов. Регулировка притока свежего воздуха по такой системе выполняется довольно просто. Достаточно открыть вентиляционного отверстие и поддувало. Кроме того, удается избежать скопления неприятного аромата в парилке. Данный метод организации вентиляции уместен в том случае, если топка находится непосредственно в парилке.

Способы организации вентиляции в парилке своими руками

Предлагаем пять самых популярных схем организации приточной вентиляции в парилке:

Установите входное отверстие под печью на 50 см от пола, а выходное – с противоположной стороны на тридцать сантиметров от потолка. Принудительное движение воздушных масс обеспечивается вентилятором. Таким образом, удается обеспечить равномерный прогрев воздуха. Высота расположения первого отверстия регулирует силу тяги естественной вентиляции.

Два вентиляционных отверстия расположены на одной стене, обязательно напротив печи. Входное отверстие устанавливается на расстоянии тридцать сантиметров от пола, а выходное – тридцать сантиметров от потолка. Установите вентилятор в выходное отверстие, охлажденный воздух, попадая в помещение сталкивается с печью, нагревается и выходит наружу.

Расположите входное отверстие за печью, на расстоянии около двадцати сантиметров от пола. Входное отверстие устанавливается на такой же высоте, только вблизи потолка противоположной стены. Во втором отверстии устанавливают вытяжку. Принцип работы системы основывается на попадании охлажденного воздуха в парилку, прохождение через печь и вытягивание вторым отверстием.

Данный метод актуален для парилки с полом, на котором есть отверстия для стока воды. Входное отверстие устанавливают за печью, а выходное – является трубой для стока, через которую воздух выводится наружу.

Актуален для бани с постоянно работающей печкой. Входное отверстие обустраивают напротив печки, а поддувало с дымовой трубой выполняют функцию выходного отверстия

При необходимости повышения температуры в парилке, достаточно закрыть все заглушки. После принятия банных процедур, они снимаются. Данные схемы вентиляции вполне реально организовать самостоятельно, без покупки дорогостоящих приборов и особых материальных вложений.

Как выполнить пароизоляцию парилки своими руками

Пароизоляция в парилке позволяет поддерживать оптимальную температуру помещения. Создать качественную пароизоляцию помогут специальные материалы в виде паронепроницаемых пленок, утеплителя и гидроизоляции. Пленка обеспечивает защиту утеплителя от проникновения водяной пары, не пропуская при этом влагу, которая находится в горячем воздухе.

Качественно обустроенные пароизоляция и вентиляционная система увеличивают срок службы самого помещения и его внешней отделки. Так как горячий воздух поднимается кверху, прежде всего, качественно пароизолируйте потолок.

Для этих целей используйте лахи, доски, толщиной около 6 см. Сверху они закрываются фольга на основе алюминия, картоном с повышенной плотностью или вощеной бумагой, пропитанными олифой. После фиксации одного из этих материалов, потолок отделывают глиной и утепляют.

Кроме того, пароизолировать потолок поможет обрезная доска. На доски устанавливается пропитанный олифой картон, который далее обшивается деревянной вагонкой.

Плиты из пенополистирола – современная замена мягкой глине, отличаются хорошими теплоизоляционными и эксплуатационными характеристиками.

В качестве пароизоляционных материалов для стен парилки используют:

• рубероид;
• фольгу из алюминия;
• пергамин;
• пленку на основе полиэтилена.

Пергамин и рубероид для теплоизоляции парилки используют редко. Это объясняется тем, что при сильном нагреве, они выделяют токсичные вещества и неприятные ароматы. Парилка пароизолируется специальными фольгированными материалами. Выделяют комбинированные методы паро- и теплоизоляции. Например, полипропилет НПП, среди его преимуществ отметим:

• отличное противодействие влаги;
• стойкость перед повышением температуры;
• ламинированное покрытие предотвращает развитие плесени и грибка;
• комбинированная теплопароизоляция.

Кроме того, возможен вариант применения рулонной пароизоляции в виде рулонной фольги или стекловолокнистых плит. Для заделывания стыков между пароизоляционными материалами, используйте фольгированный скотч.

Плиты устанавливают на потолке с небольшим компенсационным зазором в 20 мм. Таким образом, снижается воздействие влаги на эти участки. Учтите, что пароизоляция в парилке должна быть надежно спрятана за основным отделочным материалом, а качественная вентиляционная система является ее дополнением.

Вентиляция в парилке видео:

Статьи по теме

Источники: http://www.portaltepla.ru/banya-i-sauna/ventilyaciya-v-bane-shema-i-ustrojstvo/, http://proekt-sam.ru/banya-bassein/ventilyaciya-bani.html, http://strport.ru/bani-sauny-i-basseiny/ventilyatsiya-v-parilke-svoimi-rukami-tekhnologiya-montazha-pravilnoi-ventilya

v-banyu.ru

схема и устройство, в русской бане и сауне, парилки, стен и пола

Главная страница » Вентиляция в бане » Что нужно знать о вентиляции в бане: схема и устройство для русской бани и сауны, для пола и парилки. 10 разных схем

Баня обладает весьма специфическим климатическим режимом в период использования: высокая температура, влажность и наличие водяного пара.

В остальное время в бане чаще всего сохраняется температурный режим, соответствующий уличному.

В статьях на нашем сайте уже не раз затрагивалась тема: почему так важна вентиляция, и как её сделать своими руками.

Поэтому здесь мы предлагаем вашему вниманию схемы организации проветривания. Это необходимо для понимания принципов работы той или иной вентиляционной системы.

Схема вентиляции в бане зависит от ее типа

Схема вентиляции в бане зависит от её типа — есть своя специфика для:

• русской бани;
• финской сауны.

Такое деление обосновано тем, что для финской бани важно сохранение высокой температуры в сочетании с низким уровнем влаги, то есть в сауне должен быть так называемый «сухой пар».

Дополнительно вентиляционная система имеет свои особенности в таких отделах как:

1. парилка;
2. моечная;
3. предбанник.

Отдельного упоминания заслуживает вентилирование пола.

Узнайте больше про вентиляцию в 8 разных видах бань.

Вентиляция сауны: схема финской

Вентиляция сауны: схема финской бани представляет собой связь двух компонентов системы:

• необходимость проветривания конструктивов стен;
• комбинированная или принудительная вентиляция помещения сауны.

Вентиляция парной в первую очередь необходима для регулировки температуры.

ВАЖНО. Создание потоков воздуха внутри стен обеспечивает сохранность и просушку утеплителя, пароизоляции от воздействия избыточной влаги и пара. Это позволяет существенно продлить срок службы строения.

Вентиляция стен обеспечивается организацией контробрешетки, как это представлено на схеме ниже:

Пирог каркасной стены. Подробнее про утепление каркасных стен смотрите здесь.

Устройство комбинированной приточно-вытяжной системы обходится дешевле, чем использование механической (принудительной). Естественная вентиляция обеспечивается законами физики: движение воздуха происходит из-за разницы давления внутри помещения и снаружи.

Естественная приточно-вытяжная вентиляция сауны

Организуется с помощью аэрации помещения сауны и обеспечивается путем устройства приточных и вытяжных отверстий. Причем приточные отверстия располагаются внизу (желательно в углу у печи), т.к. холодный воздух всегда располагается внизу; а горячий воздух внутри сауны поднимается вверх и выдавливается через вытяжные отверстия наружу.

1- продух в фундаменте
2- вытяжное отверстие для отработанного воздуха
3- регулируемое вент. отверстие
4- задвижка для регулирования вытяжки
5- вентиляционный короб
Разъяснение картинки схемы смотрите также в видеоролике в конце статьи

Именно так происходит воздухообмен. Регулировка происходит с помощью специальных заглушек, которые позволяют контролировать ток горячего воздуха. Дополнительно рекомендуется установить термометр, который обеспечит точный контроль за температурой в сауне.

СПРАВКА. Такая замена воздуха в сауне должна происходить не менее 5-6 раз за час.

Принудительная вентиляция сауны

Использование принудительной системы в финской сауне оправдано: ведь сауна предъявляет высокие требования к концентрации влаги и пара.

Поэтому желательна установка вентиляторов и вентиляционных коробов, которые смогут обеспечить устранение излишней влаги из помещения сауны.

если поставить вентилятор в точку «а» — будет приточная, если в точку «б» — будет вытяжная система
(для подробного разъяснения схемы смотрите видео внизу статьи, с 2мин.22сек.)

Вентиляторы рекомендуется приобретать в комплекте с защитными решетками.

СПРАВКА. Вентилятор устанавливается на вытяжное отверстие, чтобы вместе с горячим воздухом выходила избыточная влага. Приточное отверстие должно сохранять режим естественного притока холодного воздуха, добавление механического воздействия может привести к быстрому выхолаживанию сауны.

Вентиляция бани: схема в русской бане

Как и в случае в финской сауной различают естественную и механическую вентиляцию, и в виду того, что баня не предъявляет особых требований к влажности, то зачастую достаточно организации вентиляционной системы по первому варианту.

Например, если вы нуждаетесь только в просушке небольшой бани после её использования, подойдет такой простой вариант, как залповая вентиляция. Как это работает? Необходимо открыть настежь входную дверь и окно на противоположной стене, возникающий поток воздуха очень быстро высушит все помещения.

СПРАВКА. Если вы предполагаете использовать баню и в зимний период, то одной естественной вентиляцией не обойтись.

Отдельная парилка

Когда речь идет о раздельной бани (имеется отдельные парная, моечная и предбанник), то принцип вентиляции не отличается от аналогичной схемы в финской сауне. Имеется несколько распространенных схем, которые различаются местами расположения приточных и вытяжных отверстий.

Приточное отверстие располагается около печи (каменки) на уровне 40-50 см от пола, а вытяжное устанавливается на стене, противоположной входу в парную и на том же уровне, что и приточное. Но дополнительно комплектуется вентилятором для принудительной вытяжки. Нагрев холодного воздуха происходит от печи, после чего он нагревается и поднимается вверх, а после остывания – опускается вниз и вытягивается вентиляционной системой.

схема объясняется в видео ниже с 4 минуты 37 секунды

Оба отверстия располагаются на одной стене, противоположной от печи. Входное отверстие располагается в 20-30 см от пола, а выходное – на таком же расстоянии от потолка. На вытяжное отверстие, как и в первом варианте, устанавливается вентилятор. Воздух нагревается после соприкосновения с каменкой, после чего цикл повторяется.

См. видео ниже с 5:53 минуты

Важно! Схема, где приток и вытяжка на одной стене, является самой худшей из всех возможных!

Отдельного упоминания заслуживают системы, где печь имеет поддувало, в этом случае размещается дополнительно приточное отверстие около печи.

разъяснение схемы на видео ниже, начинается с 7:50 минут

Термометр + гигрометр

Мы рекомендуем использовать термометр + гигрометр для контроля таких показателей как:

• температура;
• влажность.

С помощью данных с этих приборов можно осуществлять регулировку заглушек вентиляционных отверстий или время работы вентиляторов.

Помывочная

Помывочная русской бани требует в обязательном порядке применения принудительной вентиляции, этим обеспечивается:

1. удаление излишней влаги;
2. устранение неприятных запахов;
3. сушка помещения моечной.

Вентиляция бани: схема отдельных парилки и помывочной

Парилка с помывочной вместе

Объединенная парилка в помывочной вместе позволяет избежать применения нагревателей воздуха, также как и в парной, приточные отверстия можно расположить около печи, что будет способствовать его нагреву. Можно использовать схемы для парилки, данные выше.

Предбанник

Для вентилирования предбанника достаточно проветривания с помощью открытых окон и дверей. При желании можно дополнительно предусмотреть отдушины, перекрываемые заглушками. Лучше всего ставить их по диагонали помещения и не забывать принцип: откуда взяли воздух, туда и отдали. То есть, взяли с улицы, отдали на улицу, а не в помещение (и наоборот).

Схема всей бани

Данная схема более подробно объясняется на этой странице.

Вентиляция пола в бане: схема работы

Вентиляция пола в бане требует особого внимания, ведь большое количество воды без достаточно просушки помещения может способствовать образованию гнили и плесени. Она устраивается путем организации черного и чистового пола. Особенно это актуально, если вытяжка холодного воздуха из бани устроена через щели в полу (для проливного пола).

Полезное видео

В данном ниже ролике разъясняются картинки некоторых схем, показанных выше:

Вывод

Иногда проект бани, а точнее расположение помещений в ней не позволяет ограничиться только естественной вентиляцией, поэтому избавиться от воздуховодов совсем не получится. В качестве альтернативы мы можем предложить вам их прокладку на чердачном помещении. Но это требует специальных знаний, иначе есть риск ошибиться в расчетах.

ОСТОРОЖНО. Не используйте для вентиляции пластиковые трубы (особенно в парной), под действием высокой температуры они могут деформироваться, а также выделять вредные для человека вещества.

Благодаря нашей статье вы ознакомились с большинством самых популярных схем организации вентиляции в бане, с помощью которой можно сделать вывод: заняться вентиляцией самостоятельно или заключить договор подряда со специализированной организацией).

Смотрите также материал про вентилирование парилки в разделе сайта о вентиляции в бане.



parilochka.com

Вентиляция в бане: парилка, моечная, раздевалка

Для того, чтобы банные процедуры приносили только пользу и удовольствие, необходимо два условия:

• высокий уровень температуры и влажности воздуха в парилке;
• наличие при этом достаточного количества кислорода.

Эти на первый взгляд взаимоисключающие задачи, решает вентиляция в бане вообще и в парилке в частности. Несмотря на то, что в парилке русской бани должны поддерживаться высокая влажность и температура, без доступа свежего (холодного) воздуха никак не обойтись: кислород перерабатывается нашими легкими, частично выжигается печью, к тому же в парилке постепенно накапливается угарный газ (CO — химическая формула угарного газа).

Как правильно сделать вентиляцию в бани. На рисунке красными стрелками показано движение горячего воздуха, синими — холодного

Если не организовать замену «отработанного» воздуха свежим, вместо улучшения здоровья и повышения работоспособности (именно за этим мы идем в баню) можно получить в лучшем случае вялость, слабость и головную боль, а в худшем – больничную койку или даже место на кладбище.

Содержание статьи

Виды вентиляции

Правильно устроенная вентиляция обеспечивает циркуляцию воздуха, при этом кислород поступает в достаточном количестве, а угарный и углекислый газы выводятся в атмосферу. После окончания банных процедур, при хорошей вентиляции, пары активно выводится за пределы здания, и помещения, в которых ранее была высокая влажность, просыхают. Если этому аспекту не уделялось достаточного внимания, через пару-тройку лет в парилке, а затем и в других помещениях,  гниет вагонка, появляется и постепенно усиливается запах затхлости и пота, а древесина превращается в труху. Теперь, надеюсь, ясно, нужна ли в бане вентиляция…

Прогрев и вентиляция бани. Обратите внимание, что вытяжное отверстие находится на небольшой высоте от пола — как правило, не выше 50 см. При данной схеме, в атмосферы выбрасывается отработанный пар. Более того, хорошо прогревается пол в парилке

Вентиляция в бане не нужна лишь в одном случае: если вся она построена из древесины и нигде не утеплялась – ни изнутри, ни снаружи. В таком случае воздухообмен происходит за счет того, что древесина «дышит». Еще в этом случае говорят о наличии естественной вентиляции в бане: любая древесина имеет поры и щели, через которые и происходит отток/приток воздуха, регулируется температура и влажность. Но если в бане из оцилиндрованного бревна или бруса устроено утепление или влаго/паро изоляция, то создание дополнительных вентиляционных отверстий необходимо.

Различают три типа вентиляции:

1. Механическая вентиляция. В этом случае приток и отток воздушных масс происходит за счет искусственно создаваемого движения воздуха. Контролируют параметры воздуха технические средства.
2. Естественная вентиляция: циркуляция происходит за счет разницы давления внутри и снаружи помещения. Такой метод возможет только при наличии «дышащих» стен или продуманно устроенных вентиляционных отдушин.
3. Комбинированная вентиляция: одновременное использование естественного движения воздушных масс и технических устройств (в простейшем случае – вентиляторов).

В видео ниже показан вариант комбинированной вентиляции.

В конкретном случае, при строительстве вентиляционного канала была использована алюминиевая фольга толщиной 100 микрон.

Устройство вентиляции в банях

В самом простом варианте, система вентиляции парилки или бани состоит из двух (иногда более) отверстий в стенах и/или фундаменте: приточном и вытяжном. Весь фокус, в выборе места расположения этих отверстий и в их размерах. Иногда, для обеспечения более активного воздухообмена, могут устанавливаться вентиляторы.

Прогрев и вентиляция бани. В простейшем случае, вытяжная отдушина находится недалеко от потолка

Единой схемы вентиляции для бани нет: слишком разные они бывают как по конструктивным особенностям, так и по материалам, из которых выполнены. Зато есть общие правила и несколько наиболее часто встречающихся схем, придерживаясь которых, можно выбрать оптимальную вентиляцию именно для вашего случая.

Размеры вентиляционных отверстий высчитывается исходя из объема помещения парилки: на один кубический метр вентилируемой площади размер отверстий должен быть 24 см².

Несмотря на то, что основная задача  в бане — поддерживать высокую влажность в парилке и достаточный уровень температуры, делать вентиляционные отверстия слишком маленькими нельзя: они не обеспечат необходимый уровень воздухообмена. Вытяжные вентиляционные отверстия должны соответствовать размерам приточных: при нарушении пропорций воздухообмен также будет недостаточным. В некоторых случаях, для ускорения отвода отработанного воздуха и ускорения просушки бани, можно сделать два вытяжных отверстия.

Вентиляционные отдушины

Чтобы обеспечить требуемые кондиции воздуха при нагреве парной, на вентканалы делают специальные крышки/заглушки, которые можно открывать/закрывать из парилки, регулируя тем самым влажность/температуру/воздухообмен. Вообще говоря, наличие заглушек или крышек на любом вентиляционном отверстии, выходящем на улицу, обязательно: зимой холодный воздух активно стремится в теплое помещение и наличие крышек или регуляторов задерживающих его, необходимо.

Где могут быть приточные и вытяжные отверстия

Чаще всего, печь в бане, хотя-бы частично располагается в помещении парилки. В таком случае, приточное отверстие делают возле печи на расстоянии не выше 30 см от пола. Поступивший холодный воздух быстро разогревается от печи и поднимается вверх. Это достаточно популярный, но не самый лучший способ  организации вентиляции для бани. Гораздо эффективнее вентиляция в том случае, когда приточные отверстия располагаются в фундаменте под полом (чтобы через них не проникли грызуны, отверстия оснащают металлическими решетками). Этот вариант решает сразу две задачи: доставляет свежий воздух в баню, а также эффективно просушивает полы и стены после завершения процедур. Доски пола, в таком случае, укладываются не вплотную, а с небольшим зазором для свободного прохождения воздуха. Если щели в полу вам оставлять не хочется (хотя для бани это очень неплохо) можно в полу сделать несколько вентиляционных отверстий, закрытых деревянными решетками. Движение воздуха в таком случае будет не настолько активным, могут понадобиться более мощные вентиляторы, но схема останется работоспособной.

Вентиляционная отдушина с задвижкой

При планировании приточных вентиляционных отверстий в фундаменте, учтите, что воздух в баню должен поступать с улицы, а не из подпола, иначе он будет иметь затхлый запах. Чтобы организовать забор воздуха с улицы, в отверстие укладывают короб из древесины (часто самодельный), пластика или металла (готовые), а выводят его также возле печи. Обычно приточные отверстия располагают в той области, которая защищена металлическим или асбестовым листом от углей и головешек.

Вентиляционные отверстия в фундаменте предусматриваются еще на стадии планирования. Если же фундамент уже готов, а отверстий для вентиляции нет, можно сделать вентиляцию пола в парилке по-другому: доски пола настелить на лаги, но не вплотную друг к другу, а с зазором в 0,5-1см. В промежутке между черновым (земляным/бетонным) полом и чистовым устраивается выходное отверстие, которое переходит в вентиляционную трубу, выводящую отработанный воздух на крышу (но не на чердак). Этот вариант предусматривает наличие только одного приточного отверстия, которое обычно устраивают внизу за каменкой. Вытяжную трубу под полом устанавливают с противоположной стороны помещения (но не напротив, а наискосок).

Делать вытяжную трубу в парилке из пластиковых коробов для вентиляции нельзя – они не выдерживают высоких температур, но использовать их в раздевалке или моечном отделении допустимо.

При такой схеме вентиляции в парилке, холодный воздух прогревается возле печки, поднимается вверх, затем, остывая, опускается вниз,  через щели в полу просачивается под пол и выводится через выходную трубу. Эти два варианта эффективно удаляют влагу после бани, их также можно считать схемами вентиляции пола в бане.

Устройство вентиляции в бане обеспечивающее эффективное удаление влаги (просушивание)

Вытяжные отверстия могут располагаться на противоположной от приточного отверстия стене (если обе эти стены выходят на улицу) или на той же стене, но в противоположном углу. Есть схема, при которой они расположены вверху на стене напротив (30 см от потолка), иногда они располагаются внизу (30 см от пола). Если вытяжное отверстие находится внизу или на той же стене, что и приточное отверстие, то для создания потока воздуха необходим вентилятор.

Чтобы вентиляция в бане оставалась эффективной, нельзя:

• вентиляционные отдушины делать меньше расчетных;
• располагать приточное и вытяжное отверстия одно напротив другого – так поступивший воздух практически сразу выводится не отдав кислород, образуется сквозняк, который для бани противопоказан.

Схемы вентиляции парилок

Рассмотрим несколько наиболее часто встречающихся вариантов вентиляции в парной:

1. Этот вариант можно считать системой естественной вентиляции. Вентиляционные отдушины находятся на противоположных стенах. Приточное – внизу за каменкой, вытяжное – вверху на стене напротив. Этот вариант не самый эффективный: воздух, проходя возле печи, нагревается, поднимается вверх и сразу выходит через вытяжное отверстие. В результате – перемещение воздушных масс недостаточное, насыщение кислородом слабое, неэффективна и просушка полов и стен после процедур (сделать ее можно интенсивнее за счет открытой двери и вентилятора в вытяжном отверстии).
2. Более эффективный способ вентиляции парилки: приточное отверстие находится внизу за печкой, вытяжное – на стене напротив, но не вверху, а внизу. В этом случае вытяжное отверстие нужно оборудовать вентилятором. При таком расположении отдушин в парилке холодный воздух нагревается от печки, поднимается вверх, там остывает и опускается вниз. Выводится за счет создаваемого вентилятором исходящего воздушного потока.

   Схемы приточно-вытяжной вентиляции

3. Вентиляционные отдушины располагаются на одной стене, противоположной той, где установлена печка. Эта схема применяется в банях, у которых только эта стена выходит на улицу. Приточное отверстие находится на уровне 30 см от пола напротив печки, вытяжное с вентилятором – в 30 см от пола в другой стороне. В этом случае холодный воздух поступает в парилку, ударяется о печь, нагревается, поднимается вверх, постепенно остывая, опускается вниз и выводится через вытяжное отверстие.
4. Отработанный перегретый воздух выводится через поддувало печи. При таком способе организации вентиляции в парилке имеется только одно приточное вентиляционное отверстие недалеко от печи. Такая схема будет работать только тогда, когда топиться печь. Есть еще один вариант с использованием поддувала печи для вывода отработанного воздуха: в фундаменте делают приточное вентиляционное отверстие, печь располагают так, чтобы поддувало находилось ниже уровня пола.

Схемы приточно-вытяжной вентиляции

Это наиболее часто используемые схемы вентиляции парилок в бане, есть еще множество их вариаций и комбинаций. На основе этих четырех вариантов организации вентиляции, можно разработать  схему под свою парилку.

Вентиляция в моечном отделении бани

В моечной высокая влажность – дело обычное, и чтобы не гнила вагонка или не появлялся неприятный запах, необходимо предусмотреть вентиляцию полов. Она устраивается аналогично вентиляции пола в парилке: между черновым и чистовым полом делают вытяжное отверстие, которое можно снабдить вентилятором. Вытяжная труба выводится на крышу.

При такой схеме вентиляции пола в моечном отделении, выводится самый холодный отработанный воздух, а на его место опускается более теплый из верхних слоев. Таким образом, также достигается повышение комфортности находящихся тут людей.

Вентиляционные отдушины

Принцип устройства вентиляции во всех остальных помещениях бани такой же. Нужно определиться с оптимальной системой вентиляции конкретно для ваших условий и выбрать/разработать наиболее подходящую схему. Вентиляция в моечном отделении отличается только тем, что в связи с более низкими температурами воздуха, использовать тут можно пластиковые вентиляционные короба (чего в парилке делать нельзя) и вентиляторы можно ставить не термостойкие, а лишь переносящие высокую влажность (влагозащищенные).

Вентиляция кирпичной и турецкой бани

При планировании системы вентиляции для кирпичной бани нужно учесть, что ее эффективность должна быть в разы выше, чем деревянной. Ведь в этом случае сушить придется не только внутреннюю обшивку парилки/моечной/раздевалки, но и стены: кирпич очень гигроскопичный материал. Для удаления всей влаги, необходимо, чтобы приток/отток воздуха на время просушки, был очень активным, а отдушины имели надежные заслонки, которые позволяют регулировать интенсивность движения воздуха.

При устройстве вентиляции турецкой бани («хамам») с ее 100% влажностью, вытяжная вентиляция также должна быть очень эффективной: за час работы необходимо обеспечить шестикратную замену воздуха в помещении. Кроме того, нужно предусмотреть возможность отведения конденсата, который образуется при остывании в больших количествах.  Решить эту проблему можно двумя способами:  смонтировать в трубе осушитель воздуха, который выводит конденсат в систему канализации, или предусмотреть в вентиляционной трубе канал для отвода конденсата (он тоже выходит в канализацию).

Вывод:  планировать вентиляцию необходимо на этапе проектирования бани, располагая приточные отдушины в фундаменте. При необходимости, можно сделать отдушины в готовых стенах, но это достаточно хлопотно и сложно.

baniwood.ru
