Примеры функциональной организации квартир – 2. Функционально-пространственная организация основных помещений квартиры
2. Функционально-пространственная организация основных помещений квартиры
В структуре любой квартиры можно условно выделить три компонента: собственно помещения, т.е. ее архитектурно-пространственную организацию, техническое оснащение с запланированным оборудованием и предметы обстановки с мебелью. Первые два компонента полностью определяются проектом дома, его конструкцией и замыслом архитектора. Что касается третьего компонента, то казалось бы, он целиком зависит от жильцов, которые самостоятельно завершают благоустройство своего жилища, но те или иные возможности размещения предметов обстановки и мебели в помещениях обеспечиваются их величиной и конфигурацией, габаритами и пропорциями, числом и размерами проемов — все это также зависит от проекта.
Итак — зона бытового процесса — это пространство, в котором осуществляется тот или иной процесс жизнедеятельности, имеющее условные границы. Параметры пространства устанавливают на основе антропометрических и эргономических требований. В соответствии с этим предусматриваются:
Помещение — основной элемент пространственной организации квартиры, включающий одну или несколько зон бытовых процессов с коммуникационными площадями. Поскольку общее число зон значительно превышает возможное число помещений в жилой ячейке, их объединяют с учетом специфики выполнения каждого процесса жизнедеятельности. Для одних зон требуется изоляция, другие могут размещаться в общем пространстве.
По характеру использования все помещения разделяются на две принципиальные группы: 1) жилые помещения, 2) подсобные помещения.
Планировочные параметры каждого помещения устанавливают в зависимости от его функциональной нагрузки, т.е. числа предполагаемых в нем зон бытовых процессов.
Одним из основных требований к пространственной организации помещений квартиры является обеспечение возможности вариантного размещения запланированных зон. Выполнение этого требования — основная функциональная задача при разработке отдельных помещений. Вместе с этим ставится задача и создания свободного, незатесненного пространства, что очень важно при относительно небольших площадях жилых комнат, и имеет решающее значение в их эстетической оценке.
Поэтому метод проектирования зонами наиболее результативный и более полезный в воспитании пространственного воображения, что так важно для начинающего проектанта.
Несмотря на то, что конкретный состав помещений в квартире — результат творческой деятельности проектировщика, существует набор типов, которые составляют основу большинства решений жилых ячеек. Ниже приводится их функционально-пространственная организация.
Общая жилая комната для отдыха семьи может быть различного функционального содержания, что зависит от степени размежевания процессов семейного общения. Отсюда возможны и значительные различия в площади общих комнат, как показывает опыт проектирования, от 16 до 20-25 м. Наибольшей площадью отличается комната для общесемейного отдыха и приема пищи. Функции такого помещения многообразны. Это могут быть развлечения, спокойный отдых, работа, обеды, прием гостей и многое другое. Пространство общей комнаты с подобным содержанием формируется зоной отдыха, приема пищи, рассчитываемой на всю семью, зоной для любительских занятий или умственного труда, а при норме жилой площади 9 м/чел потребуется и спальная зона.
Столовая зона для удобного ее обслуживания располагается возле двери в кухню или раздаточного окна. Рабочая зона, как правило, размещается возле окна. Следствием необходимых размеров зон при их взаимном положении явился и минимальный предел ширины общей комнаты — 3,2 м, что, в свою очередь, ориентирует на выбор конструктивного шага и пропорций помещения.
Принято считать наиболее удобными жилые комнаты с соотношением ширины и глубины от 1: 1 до 1: 1,5. Близкие к квадрату по своим пропорциям помещения комнат эстетически и эргономически предпочтительней продолговатых, но последние при равной площади имеют больший периметр стен, следовательно, для размещения мебели и планирования зон бытовых процессов они имеют преимущества. Особенно это важно, когда существует необходимость в проходной общей комнате. В квадратном помещении при этом даже не удается полностью разместить весь необходимый набор мебели.
Стремление к увеличению площади общей комнаты нельзя считать оправданным. Это всегда будет связано с ее функциональной перегрузкой из-за невозможности развития состава других помещений в квартире. Следствием чего может стать неизбежным совмещение в ней чужеродных функций. Поэтому закономерно обособить и выделить такие зоны как гостиную или столовую, или детскую комнату, т.е. создать вместо одного — два помещения для общесемейного отдыха. Лучшими решениями при этом будут те, которые предусматривают возможность пространственного их объединения. Выделенные помещения обычно делают проходными, что позволяет снять часть функций с передней или других помещений, а, собственно, общая комната всегда будет изолированной и в ней может быть зарезервировано дополнительное спальное место.
Применение раздвижных перегородок здесь особенно уместно, так как с их помощью можно изменять пространственную характеристику общей комнаты. Иногда общая комната образуется из целой системы пространств, перетекающих одно в другое, что придает ей особые качества. Личные жилые помещения предназначены для размещения в них зон индивидуального пользования. В современных квартирах личные комнаты проектируют, чаще всего, трех типов: спальня для супружеской пары, жилая комната для одного человека и жилая комната для двух членов семьи. Привычное название — спальни — не отражает в полном объеме функционального назначения этих помещений.
Специфика функциональных требований обязывает проектировать все типы личных комнат непроходными. Для условий умеренного и холодного климата не рекомендуется располагать кровати возле наружных стен, а если и располагать, то с учетом следующих условий: расстояние от наружной стены до торца кровати должно быть не менее 40 см, до продольной плоскости кровати — не менее 80 см. Зоны умственных занятий должны размещаться около световых проемов на расстоянии от них не более 1,5 м.
При относительно небольших площадях личных жилых комнат встроенные шкафы — лучший вид их оборудования. Устраиваются они в двух вариантах: или в виде шкафной перегородки между двумя помещениями, тогда в них могут встраиваться откидные рабочие столы, емкости для хранения личных вещей и шкафы для одежды и платья; или в торце помещения. При этом шкафы одновременно служат надежной акустической защитой от шума санитарного узла, примыкающего, как правило, к спальням.
Кухонные помещения — в них осуществляются процессы хозяйственного обслуживания семьи. Зона приготовления пищи или рабочая зона кухни — самая насыщенная по числу технологических процессов и предметов оборудования. С приготовлением пищи связано и резкое ухудшение микроклимата в помещении. Поэтому зона приготовления пищи должна быть организована в специальном помещении с хорошей вентиляцией и естественным освещением. При оборудовании зоны газовой плитой требуется изоляция помещения от всего пространства квартиры. При использовании электроплиты — можно применять временную изоляцию рабочей зоны от других помещений.
Неразрывность связей в цепочке процессов приготовления пищи с местом ее приема требует и непосредственной близости этих зон. Не случайно, поэтому, подавляющее большинство семей используют кухню и как столовую, даже при ограниченных размерах ее площади. Таким образом, полноценное помещение кухни должно состоять из двух основных зон — рабочей и зоны приема пищи.
В зависимости от величины кухонные помещения проектируют в виде: кухни-ниши, рабочей кухни, кухни с. эпизодическим приемом пищи и кухни-столовой.
Рабочая кухня — изолированное помещение с естественным светом и вентиляцией. Вход в нее возможен из столовой, а в случае примыкания ее к общей комнате необходим отдельный вход со стороны передней или коридора. Связь с зоной приема пищи, организуемой в общей комнате, осуществляется через дверной проем или передаточное окно.
Кухня с эпизодическим приемом пищи имеет площадь 6-7 м, Самостоятельное светлое помещение с полным составом оборудования в рабочей зоне и ограниченным местом для приема пищи. При этом в общей комнате должно быть постоянное место для обеденного стола на всех членов семьи. Вход в кухню устраивают из передней или шлюза.
Кухня-столовая. Современными нормами установлен минимальный предел площади — 8 м. В таком помещении возможно четкое пространственное членение на две полноценные зоны — рабочую и зону приема пищи для всех членов небольшой семьи. Для более крупных семей кухня-столовая должна иметь площадь 10-12 м.
Санитарно-гигиенические помещения. В них организуются зоны личной гигиены, имеющие сугубо индивидуальный характер, поэтому они требуют условий строгой изоляции. В проектировании квартир используют четыре типа помещений, наиболее отработанных в функциональном отношении: ванная, душевая, уборная и смешанный тип — совмещенный санитарный узел. Каждый имеет ряд планировочных решений. Основными приборами, составляющими их оборудование в квартирах массового строительства, являются ванна, душевой поддон, умывальник, унитаз, рукомойник, в отдельных случаях — биде.
Размеры помещений назначаются в зависимости от состава оборудования. Ванная комната по действующим нормам оборудуется ванной и умывальником, кроме того, в ней резервируется место для стиральной машины. Уборные проектируют двух типов: только с унитазом, если она размещается непосредственно возле ванной, а в случаях значительного удаления от нее, кроме унитаза предусматривается рукомойник. Ширина уборных должна быть не менее 0,8 м, глубина — не менее 1,2 м. Двери уборной и ванной должны открываться наружу. Совмещенные санитарные узлы применяют только в однокомнатных квартирах и в больших квартирах при наличии второго санитарного узла. Вход из жилых помещений и кухни в совмещенный санитарный узел или уборную не допускается. Ванная комната может быть проходной в кухню или спальню, имея основной вход со стороны шлюза или передней.
Все помещения санитарных узлов оборудуют вытяжной вентиляцией.
Передняя или прихожая — своего рода вестибюль квартиры. Вместе с тем функциональная нагрузка этого помещения достаточно велика — она служит местом хранения верхней одежды, обуви, хозяйственных и спортивных принадлежностей. Передняя — это всегда гардероб. В передней встречают посетителей и гостей. Для всего этого требуется соответствующее оборудование, место для его размещения и удобного пользования. Кроме того, передняя — центр коммуникаций в квартире.
Как правило, передняя не отличается большой площадью, поэтому зонирование ее чрезвычайно затруднено. Наиболее рациональным планировочным решением будет разделение ее площади на две зоны: собственно входную, где снимают верхнюю одежду, обувь, освобождаются от поклажи; остальную часть площади организуют как холл — здесь может быть зеркало, столик, кресло.
Открытые пространства квартиры, или летние помещения — дополнительное место для осуществления таких бытовых процессов, как отдых, прием пищи, хозяйственные работы. Возможность пребывания на открытом воздухе сохраняет физическое и психическое здоровье членов семьи. В условиях теплого климата приквартирные пространства служат основной зоной жизнедеятельности семьи в течение всего летнего периода. Площади летних помещений нормируются и должны составлять не более 15% общей площади квартиры.
В группу летних помещений квартиры входят: различные виды балконов; лоджии-балконы; лоджии; террасы и остекленные веранды.
Балконы, не защищенные от ветра, мало комфортны, поэтому их строят с ветрозащитными экранами.
Лоджия-балкон или полулоджия, а также полномерные лоджии имеют ряд преимуществ при сравнении с балконами: они защищены от ветра, обеспечивают лучшую изоляцию и безопасность при большой высоте здания, могут обслуживать одновременно несколько комнат, глубина лоджий всегда значительно больше, что позволяет создать на их площади целый ряд функциональных зон и организовать разнообразное озеленение.
Террасы при квартире характерны для малоэтажных домов. В домах средней этажности они образуются при всех жилых ячейках за счет сдвижки этажей, следуя рельефу, или в террасных домах, проектируемых на равнине с использованием особых объемно-планировочных приемов.
Веранда, по определению СНиП — «застекленное неотапливаемое помещение, пристроенное к зданию или встроенное в него». Веранды могут быть во всех типах домов и при любой этажности, они высоко оцениваются жителями и во многих случаях являются единственно возможным видом летнего помещения в связи с особыми условиями климата. Даже в условиях комфортной погоды существует стихийное стремление превратить лоджии в остекленные веранды.
studfiles.net
Функциональные основы формирования квартир
1. Функциональные основы формирования квартир
1.1 Общие положения проектирования квартир
Квартира, как главный элемент жилища, имеет большую социальную значимость. Она была и остается основой благосостояния и бытового благополучия семьи, являющейся, в свою очередь, первичным звеном нашего общества.
Квартира, или жилая ячейка — это та микросреда, в которой человеку в разные периоды его жизни приходится проводить от 40 до 100% своего времени. И чем полнее и лучше занимаемая семьей квартира будет удовлетворять потребности как отдельного члена семьи, так и семьи в целом, тем успешнее они смогут реализовываться. Эта двойственность требований, на которую в свое время указал Корбюзье, и является отправной позицией при проектировании любой квартиры — т.е. она всегда должна быть местом свободы личности и местом, благоприятствующим развитию и упрочению семейных контактов.
Понятия «жилая ячейка» и «квартира» стали в терминологии литературных и устных изложений применяться как синонимы, хотя это не совсем так. Понятие «жилая ячейка» обобщает целый круг архитектурно-планировочных воплощений жизнедеятельности семьи — это и квартира, и индивидуальный жилой дом, и комната в общежитии, домах-интернатах и пр.; понятие «квартира» по своему содержанию более конкретно и связано с принадлежностью ее к определенному типу жилого дома.
Проектирование квартир для массового жилого строительства имеет свою специфику, обусловленную теми принципами и особенностями, которые непосредственно вытекают из планомерно решаемой задачи — обеспечить каждую семью отдельной квартирой. Отсюда и первый принцип проектирования — каждому типу семьи своя квартира.
Данные о структуре населения по размеру семей служат исходными для выявления соответствующего состава типов квартир в доме, комплексе или застройке района, которые всегда находят отражение в заданиях на проектирование. Поэтому в каждом случае должна разрабатываться определенная номенклатура различных типов квартир с различным числом жилых комнат. Это и составляет одну из особенностей проектирования квартир для массового жилого строительства.
Численный состав семьи таким образом — один из основных типообразующих признаков жилой ячейки. Именно числом человек, на которое рассчитывается квартира, определяется ее размер, общая и жилая площади.
Жилую площадь квартиры составляет сумма площадей всех жилых комнат; общую — площади всех помещений квартиры.
Жилая площадь на человека в настоящее время принята как основной показатель при распределении жилища, общая площадь квартиры служит основой при ее проектировании.
Наряду с задачей обеспечения каждой семьи квартирой, существует необходимость создания всем проживающим в ней определенного и равноценного уровня комфорта. Эта задача глубоко демократического характера обязывает проектировщика при разработке квартир конкретной номенклатуры наделять их равноценными качествами. Ни одна квартира в проектируемом доме не должна быть ущемлена по отношению к другим. Равноценность квартир обеспечивается соответствующими планировочными приемами, единым уровнем гигиенических условий, санитарно-технического оборудования и всем тем, что может характеризовать степень комфортабельности проживания в жилой ячейке. В качестве примера, иллюстрирующего изложенную идею, можно указать на жилой комплекс в Калининграде, где все четыре типа квартир решены на развитии одного планировочного приема, при этом каждая квартира имеет остекленную веранду и лоджию при кухне. В следующих примерах также установлены относительно равные условия для организации быта и отдыха семей.
Равноценность квартир, таким образом, второй принцип, их проектирования в массовом жилище. Этот принцип позволяет получить на каждом данном этапе жилищного строительства относительно стабильный уровень комфорта и равные условия проживания в квартирах.
Хотя численный состав семей и основной типообразующий признак формирования жилых ячеек, но этого недостаточно. Необходим всесторонний учет требований, связанный с жизнедеятельностью семьи в своей квартире. Как известно, запросы различных семей могут быть различны. Даже в рамках семей одной численности требования проживающих к своей квартире могут не совпадать. Здесь проявят себя возрастные особенности, родственные связи членов семьи, социальный статус ее и каждого из ее членов — словом, что ни семья, то будет свой образ жизни. Проявят себя и определенные традиции, национальные особенности в организации быта. Все это говорит о том, что многообразие потребностей может оказаться непредсказуемым. Поэтому для проектирования квартир массового жилого строительства служат обобщенные научно-разработанные положения по функциональной организации, отражающие типичные и прогрессивные формы бытовой жизнедеятельности большинства семей. На основе их разрабатываются нормы и рекомендации по оптимальному использованию всех помещений квартиры.
I. Жилой комплекс из двенадцатиэтажных жилых домов в Калининграде. Все квартиры, входящие в комплекс, решены на развитии одного планировочного приема, что обеспечивает в них равноценный уровень комфорта для проживания.
Таким образом, в отличие от жилища, проектируемого индивидуально, где возможно непосредственно учитывать требования конкретного заказчика, планировочная организация квартир для массового строительства ориентируется на анонимного потребителя. Это является существенной особенностью их проектирования.
Оценить квартиру, убедиться в ее соответствии требованиям семьи можно только по истечении определенного времени, поскольку запросы как у семьи, так и отдельных ее членов не остаются постоянными. Они меняются вместе с закономерностями изменений в семье. Здесь выступает диалектическая суть взаимоотношения «жилая ячейка-семья», если первая по своей природе инерционна, статична, то семья всегда подвижна, изменчива, отсюда вытекает и закономерность изменений в формах эксплуатации жилища. Поэтому очень важно — насколько и как долго квартира сможет удовлетворять меняющиеся запросы проживающей в ней семьи. И когда наступает определенное несоответствие между ними, приходится констатировать, что квартира морально устарела.
Необходимость максимального продления сроков ее морального износа — наиболее актуальная задача проектирования квартир, решение которой важно не только с точки зрения сохранения определенного уровня их комфортабельности, но и с точки зрения затрат на жилищное строительство. Глубокое понимание условий функционирования жилой ячейки с учетом различных изменений в требованиях со стороны семьи явится необходимой предпосылкой для ее качественного решения. Здесь будет иметь значение все: общие функционально-планировочные принципы организации квартиры, число, размер и пропорции помещений, возможность их трансформации, положение входов и оконных проемов, что во многом определит те или иные возможности для расстановки мебели, а значит вариантного использования каждого помещения.
Словом, все, что будет способствовать продлению сроков амортизации жилой ячейки без снижения ее эксплуатационных качеств, должно найти отражение в разрабатываемых проектах квартир.
Отсюда следует, что при разработке квартир для условий массового строительства, необходимо прогнозировать возможность реализации в них различных форм эксплуатации. Такое требование составляет еще одну из особенностей их проектирования.
Вопросы экономики в строительстве массового жилища никогда не перестанут быть одними из важнейших принципов его проектирования. Что касается квартиры, то при ее формировании принцип экономики выступает в виде требования создания максимальных удобств и комфорта при предельно экономичном и рациональном использовании ее пространства. Этот принцип утверждается в процессе проектирования через систему показателей, характеризующих относительную экономичность квартир.
Следует учесть, что возможности любых модификаций квартиры, предназначенной для определенного состава семьи, не могут решить проблему сохранения комфорта в случаях увеличения семьи на два человека. При этих обстоятельствах требуется смена квартиры.
Во всех квартирах секции предусмотрены большие светлые передние с лоджиями при них (курсовой проект) МАрхИ) (а). Проходная общая комната — общий принцип планировочной организации вс
mirznanii.com
4. Функциональные основы проектирования квартир
Квартира, как главный элемент жилища, имеет большую социальную значимость. Она была и остается основой благосостояния и бытового благополучия семьи, являющейся, в свою очередь, первичным звеном нашего общества.
Квартира, или жилая ячейка — это та микросреда, в которой человеку в разные периоды его жизни приходится проводить от 40 до 100% своего времени. И чем полнее и лучше занимаемая семьей квартира будет удовлетворять потребности как отдельного члена семьи, так и семьи в целом, тем успешнее они смогут реализовываться. Эта двойственность требований, на которую в свое время указал Корбюзье, и является отправной позицией при проектировании любой квартиры — т.е. она всегда должна быть местом свободы личности и местом, благоприятствующим развитию и упрочению семейных контактов.
Проектирование квартир для массового жилого строительства имеет свою специфику, обусловленную теми принципами и особенностями, которые непосредственно вытекают из планомерно решаемой задачи — обеспечить каждую семью отдельной квартирой. Отсюда и первый принцип проектирования — каждому типу семьи своя квартира.
Численный состав семьи таким образом — один из основных типообразующих признаков жилой ячейки. Именно числом человек, на которое рассчитывается квартира, определяется ее размер, общая и жилая площади.
Жилую площадь квартиры составляет сумма площадей всех жилых комнат; общую — площади всех помещений квартиры.
Жилая площадь на человека в настоящее время принята как основной показатель при распределении жилища, общая площадь квартиры служит основой при ее проектировании.
Наряду с задачей обеспечения каждой семьи квартирой, существует необходимость создания всем проживающим в ней определенного и равноценного уровня комфорта. Эта задача глубоко демократического характера обязывает проектировщика при разработке квартир конкретной номенклатуры наделять их равноценными качествами. Ни одна квартира в проектируемом доме не должна быть ущемлена по отношению к другим. Равноценность квартир обеспечивается соответствующими планировочными приемами, единым уровнем гигиенических условий, санитарно-технического оборудования и всем тем, что может характеризовать степень комфортабельности проживания в жилой ячейке.
Равноценность квартир, таким образом, второй принцип, их проектирования в массовом жилище. Этот принцип позволяет получить на каждом данном этапе жилищного строительства относительно стабильный уровень комфорта и равные условия проживания в квартирах.
Необходимость максимального продления сроков ее морального износа — наиболее актуальная задача проектирования квартир, решение которой важно не только с точки зрения сохранения определенного уровня их комфортабельности, но и с точки зрения затрат на жилищное строительство. Глубокое понимание условий функционирования жилой ячейки с учетом различных изменений в требованиях со стороны семьи явится необходимой предпосылкой для ее качественного решения. Здесь будет иметь значение все:
общие функционально-планировочные принципы организации квартиры,
число, размер и пропорции помещений,
возможность их трансформации,
положение входов и оконных проемов, что во многом определит те или иные возможности для расстановки мебели, а значит вариантного использования каждого помещения (возможность удаления перегородок).
принцип экономики выступает в виде требования создания максимальных удобств и комфорта при предельно экономичном и рациональном использовании ее пространства.
Отсюда следует, что при разработке квартир для условий массового строительства, необходимо прогнозировать возможность реализации в них различных форм эксплуатации. Такое требование составляет еще одну из особенностей их проектирования.
Экономическим ограничителем проектирования квартир являются строительные нормы и правила, которые время от времени совершенствуются, отражая, с одной стороны, возможности государства, реализуемые в жилищном строительстве, а с другой — научные, типологические и гигиенические обоснования.
studfiles.net
3. Квартира и ее элементы. Принципы проектирования.
Квартира представляет собой основную ячейку, из которой компонуются все жилые дома, как малые, так и самые большие. От того, насколько удобны и рациональны по своей планировочной структуре квартиры, зависит общее качество жилого дома.
Одним из основных условий правильной организации квартиры является ее соответствие потребностям семьи, удовлетворение протекающим в ней жизненным процессам: отдых, занятия, приготовление пищи и т.д. При этом комфортность проживания в квартире зависит не только от правильного определения необходимого состава помещений, но также от их размеров, характера взаимосвязи, эстетических качеств.
Типы квартир.
В современной архитектурно-строительной практике встречается большое многообразие планировочных приемов решения квартир, которые различаются по количеству комнат, ориентации по странам света, условиям освещения и проветривания, разными типами кухонь, различному размещению в квартире санитарных узлов и др.
Характер планировки квартир зависит от многих факторов: типа семей, для которых предназначаются квартиры, типа дома – его этажности и конструктивного решения, характера населенного пункта – большой или малый город, поселок, сельская местность и его климатических условий и национальных традиций.
Планировка квартир различается в первую очередь количеством комнат и размерами площади, которая, как уже отмечалось, складывается из жилой и подсобной, составляющих в сумме общую площадь квартиры. Тип квартиры по количеству комнат и площади определяется из численного состава семьи, на которую эта квартира рассчитывается, и расчетной нормы общей площади, приходящейся на одного человека (жилищной обеспеченностью). В настоящее время нормами проектирования городов и других населенных мест средняя жилищная обеспеченность общей площадью определяется на расчетный срок — 16…18 м2. При этом верхний предел средней жилищной обеспеченности – 18 м2 принимается для населенных мест, расположенных в регионах, где средний размер семьи меньше трех человек, а нижний предел – 16 м2 для регионов, где средний размер семьи больше четырех человек.
При такой норме жилой обеспеченности соотношение количества членов семьи и комнат в заселяемой ими квартире определяется формулой К = n + 1, где К – число комнат, n – численность семьи, т.е. количество комнат должно быть больше числа членов семьи. Таким образом, пятикомнатная квартира предоставляется семье в четыре человека, четырехкомнатная – семье в три человека и т.д. При этом в общей комнате не предусматривается спальное место.
Основным качеством, характеризующим планировочное решение квартиры, является четкое разделение разных помещений по их назначению, группировка и удобная связь между ними – так называемое функциональное зонирование . Функциональное зонирование представляет собой разделение объема квартиры на зоны, в которые входят помещения с различным функциональным назначением (зона с помещениями отдыха, зона с помещениями дневной активности и т.д
Также на качество квартиры оказывают влияние благоприятная ориентация и освещенность помещений, наличие кроме основных подсобных помещений, встроенных шкафов, антресолей или кладовой для хозяйственных нужд.
На характер размещения отдельных элементов квартиры оказывают влияние разные факторы: в первую очередь, размер квартиры, размещение в плане этажа дома и положение светового фронта (выходит на одну сторону, на обе стороны дома, имеет угловое расположение), этажность и конструктивная схема дома, климатические условия места строительства, характер санитарно-технического оборудования, экономические соображения. Однако есть и некоторые общие требования, которые необходимо учитывать при проектировании разных квартир.
Чем больше квартира, тем более четко может быть проведено ее функциональное зонирование. Однако и в небольшой квартире, предназначенной для проживания маленькой семьи, нужно стремиться к расположению помещений в соответствии с их функциональным назначением, а отдельные помещения спланировать так, чтобы они были удобны для многофункционального использования.
В однокомнатной квартире (рис.6.10 а) комната служит местом различных занятий, отдыха и сна. Поэтому в ней должны быть выделены удобные для этого зоны. Наиболее удобными в бытовом отношении являются комнаты со спальным альковом. Кухню и совмещенный санитарный узел в однокомнатных квартирах, как правило, располагают с входом из передней. В очень маленьких квартирах кухня, оборудованная электроплитой, может иметь непосредственную связь с комнатой (дома гостиничного типа).
Двухкомнатные квартиры (рис.6.10б) могут иметь планировку с изолированным или смежными комнатами. И в том и другом случае комнаты подразделяются на общую и спальню. Кухню и санитарный узел в таких квартирах располагают смежно, чаще в передней части квартиры, или раздельно, что создает лучшие условия для функционального зонирования даже небольшой квартиры.

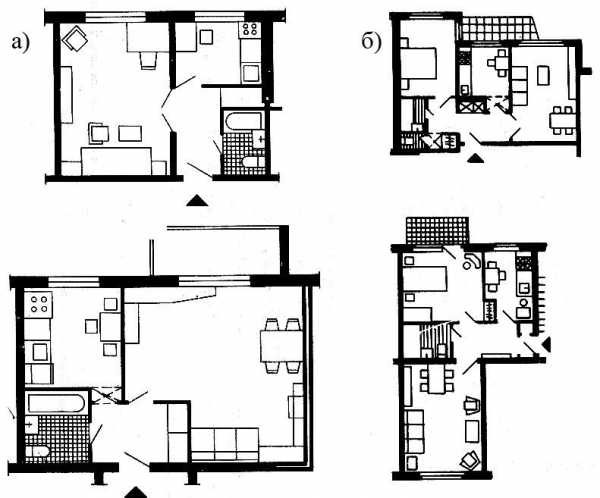

Рис.10. Примеры планировочных решений однокомнатных (а) и двухкомнатных (б) квартир.
В трехкомнатных квартирах (рис.6.11) создаются большие возможности для различных вариантов планировок и зонирования. Здесь, как правило, общую комнату и кухню располагают в связи с передней, а спальни и туалет – в глубине квартиры. Однако есть решения планировки квартир, в которых кухня и санитарный узел не разделены и размещаются во входной части квартиры.

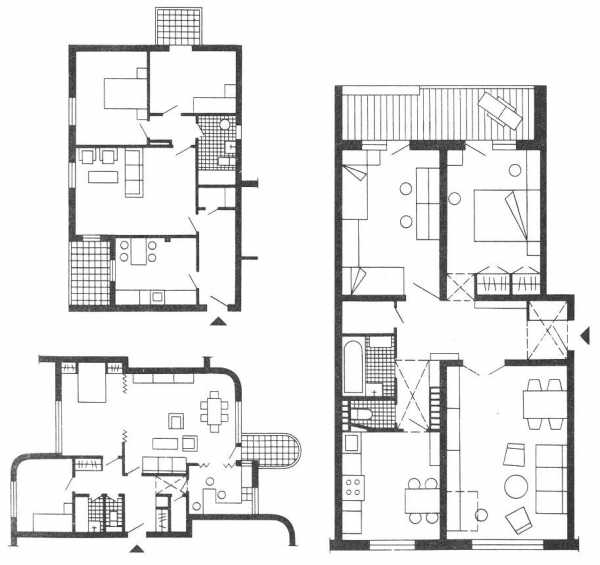

Рис.11. Примеры планировочных решений трехкомнатных квартир.
Еще большие возможности варьирования планировок заключают в себе четырех- и пятикомнатные квартиры (рис.6.12). Здесь общая комната должна занимать центральное место. Ее следует располагать смежно с передней и в удобной связи с кухней. В некоторых случаях такую связь осуществляют через раздвижную перегородку или специальное передаточное окно в шкафу-буфете, являющимся перегородкой между комнатой и кухней. По принципу связи между помещениями планировочные приемы в четырех — и пятикомнатных квартирах можно подразделить на квартиры с не проходной и проходной общей комнатой, из которой можно войти в спальню или во все остальные помещения, в том числе и кухню. Прием планировки с проходной общей комнатой создает возможность интересного пространственного решения, кроме того, такая планировка более компактна – в ней меньше дополнительных переходов (коридоров и шлюзов). Однако не для каждой семьи такая планировка удобна.

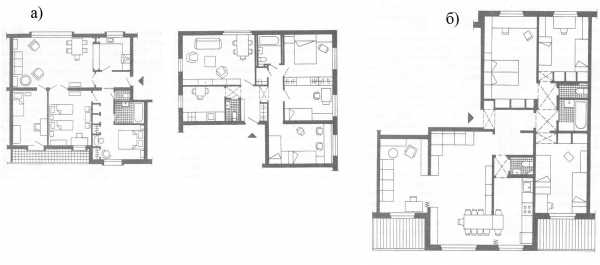

Рис.6.12. Примеры планировочных решений четырехкомнатных (а) и пятикомнатной (б) квартир.
Спальные комнаты в больших квартирах следует располагать в наиболее изолированной части квартиры, по возможности в отдалении от кухни и лестничной клетки или лифтового холла; они должны иметь удобную связь с санитарным узлом, который, как уже отмечалось, может быть разделен на отдельную уборную, располагаемую при входной части квартиры, и совмещенный или раздельный санитарный узел, размещенный поблизости от спальни.
Планировочно прием деления квартир на дневную и ночную зоны может быть поперечным (по обе стороны от входа ) и продольным ( в глубину квартиры ) в зависимости от размещения квартиры в плане лома. При расположении квартиры в двух уровнях функциональное деление помещений принимается, как правило, поэтажным. В первом уровне размещают переднюю, общую комнату и кухню, а во втором – спальни. В нашей стране такие квартиры применяют в основном в индивидуальных и блокированных домах. В многоэтажных домах такое решение встречается сравнительно редко и чаще в домах галерейной и коридорной структуры.
Особый тип представляют собой квартиры с так называемой гибкой планировкой, позволяющей приспособить квартиру к требованиям различных семей. Необходимость перепланировки имеет большое значение при изменениях, происходящих в семье (рождение детей, изменение возраста детей и т.д.) «Моральное старение» квартир, как правило, опережает физический износ зданий. Принцип гибкой планировки помогает разрешить это противоречие.
При гибкой планировке помещения квартиры разделяются сборно-разборными перегородками, которые, сравнительно легко перемещаясь, создают нужные варианты планировок. Стационарное положение здесь занимают только кухни и санитарные узлы. Однако несмотря на этот прогрессивный метод, он не нашел пока широкого распространения, так как связан с некоторыми конструктивными сложностями. Но жилые дома с такими типами квартир представляют несомненный интерес и заслуживают внимания и дальнейших проработок. В настоящее время это можно решать с использованием совершенных технологий на основе систем сухого строительства и монтажных строительных систем фирмы «Кнауф».
studfiles.net
31Функционально-пространственная организация основных помещений квартиры и их взаимосвязи.
Состав помещений в квартире, их функциональное содержание еще не определят ее подлинных удобств и комфорта. В любой, хорошо скомпонованной жилой ячейке всегда можно обнаружить определенную логику расположения помещений в ее общей планировочной структуре и те или иные связи между ними.
По признакам выполняемых бытовых процессов все помещения могут быть разделены на группу помещений индивидуального пользования и помещения общесемейные. Объединение их
в зоны способствует образованию наиболее коротких связей между теми жилыми и подсобными помещениями, для которых такая связь функционально необходима и обеспечивает удобства при эксплуатации
Следовательно, четкое выявление в планировке квартиры соответствующих зон (индивидуальной и коллективной) должно стать основным принципом ее функционально-планировочной организации. Этот принцип получил название — функционального зонирования квартиры. Независимость функционирования зон при этом — обязательное условие.
функционального зонирования квартиры — разделение помещений на три самостоятельные зоны (по аналогии с первым видом —«трехчастное зонирование»). В основе объединения помещений заложен принцип однородности бытовых процессов, в них осуществляемых. Здесь также образуются зоны индивидуальная и коллективная, но подсобные помещения общесемейного обслуживания сгруппированы в отдельную зону (ванная, уборная, кухня, кухня-столовая, кладовая и пр.). Зона обслуживания при этом оказывается своего рода буфером между шумной частью квартиры и помещениями, требующими тишины. Передняя объединяет все три зоны, являясь основным коммуникационным узлом квартиры (рис. 21, I, II).
Этот вид зонирования создает предпосылки для самых разнообразных решений квартир, отличающихся компактностью и четкостью планировочной организации, короткими и удобными связями между помещениями в каждой зоне. При любом размере квартиры возможно обойтись без дублирования уборной — находясь на стыке зон семейного отдыха, приема пищи, хозяйственных работ на кухне, и зоны личных комнат, она оказывается одинаково доступной. Смежное расположение кухни с помещениями санузла позволяет максимально индустриализировать все сантехническое оборудование и свести к минимуму монтажные работы на стройплощадке. Все это дает право считать, что квартиры, решаемые на основе подобной схемы функционального зонирования могут оказаться достаточно экономичными и удобными. В силу этих соображений они получили широкое признание в проектно-строительной практике как у нас, так и во многих социалистических и западно-европейских странах.
32.Специальные типы жилых домов. Виды и состав обслуживания.
Серии домов – это группы жилых зданий, полностью или почти полностью идентичных внутри каждой группы по внешнему виду, планировкам квартир, используемым при строительстве материалам. Планировки квартир в таких домах называются типовыми. Типы домов – объединения ряда серий по временному признаку (год разработки типового проекта) или материалу стен. Все типовые жилые дома можно условно разделить на пять периодов строительства.
Первый период, 1950-е года, именно в начале 1950-х появились первые “Сталинки”. Для домов этого периода характерен высокий потолок, удобная планировка квартир, массивные кирпичные стены. Некоторые проекты сталинских домов строились и во Второй период.
Второй период охватывает промежуток времени с 1957 по 1962 год, в городах стало появляться огромное количество пятиэтажек, их стены чаще всего были панельными либо блочными. В народе дома прозвали сначала “Хрущёвками“, а затем и “Хрущобами” по аналогии с трущобами, ведь стеновые панели почти во всех сериях этих жилых домов были очень тонкими, потолки – низкими, а типовые планировки – неудачными.
Третий период (1963 – середина 70-х годов) ознаменовался появлением сначала девятиэтажных, а потом и двенадцатиэтажных домов, которые отличались от пятиэтажек только немного увеличенной площадью квартир и этажностью, в народе получили название “Брежневки“.
Четвертый период (середина 70-х – начало 90-х) – время, кода стали возводиться “Поздние брежневки”, на основе Единого Каталога Строительных Деталей. Так называемые Поздние брежневки отличались большим, чем все предыдущие разнообразием, более удачными типовыми планировками квартир. Наиболее удачные серии Четвертого периода были модифицированы и возводятся в настоящее время.
Пятый период (середина 90-х – настоящее время) отличается от всех предыдущих попыткой добавить типовым домам индивидуальные черты, появляются дома переменной этажности, комбинированные дома, планировки квартир в типовых домах становятся крайне просторными из-за принятия новых норм жилой площади на человека.
studfiles.net
3. Взаимосвязи помещений и виды функционального зонирования квартир
По признакам выполняемых бытовых процессов все помещения могут быть разделены на группу помещений индивидуального пользования и помещения общесемейные. Спальня для супругов и сопутствующие им подсобные помещения — ванная, гардеробная, коридоры. Независимая эксплуатация зон становится возможной, когда каждая из них имеет непосредственную связь с передней, которая и служит связующим звеном между зонами и внешним миром. ЗОНИРОВАНИЕ
Разнообразие планировочных приемов квартир, решаемых в одном уровне на основе двухчастного зонирования, может быть сведено к трем принципиальным схемам:
а) спальные комнаты с ванной и уборной расположены в глубине квартиры и имеют непосредственную связь с передней. В этом приеме зона индивидуальных помещений получает наиболее благоприятные условия — ей гарантированы покой и тишина. Устройство уборной при передней смежно с кухней и совмещенного санитарного узла в индивидуальной зоне снимает все противоречия. Хотя такое решение всегда связано с удорожанием квартиры;
б) индивидуальная зона расположена в глубине квартиры с проходом в нее через помещения общесемейного назначения. Чаще всего это квартиры с проходной общей комнатой. При этом решении обязательным становится наличие второго санитарного узла при передней.
Квартиры с проходной общей комнатой в большинстве случаев экономичны за счет уменьшения площади внутриквартирных коридоров, хотя планировка квартир с изолированной общей комнатой признается более удобной. Действительно, в прошлом, когда в об-, щей комнате спальное место было неизбежным, такие решения не могли иметь поддержки со стороны населения.
Другой вид функционального зонирования квартиры — разделение помещений на три самостоятельные зоны. В основе объединения помещений заложен принцип однородности бытовых процессов, в них осуществляемых. Здесь также образуются зоны индивидуальная и коллективная, но подсобные помещения общесемейного обслуживания сгруппированы в отдельную зону. Зона обслуживания при этом оказывается своего рода буфером между шумной частью квартиры и помещениями, требующими тишины. Передняя объединяет все три зоны, являясь основным коммуникационным узлом квартиры.
5. Основные факторы, влияющие на проектирование общественных зданий
Нормативный документ: СНиП 31-03-2001 Производственные здания;
СНиП 31-04-2001 Складские здания.
Технологический процесс при проектирования промышленных зданий играет главную роль. Объемно-планировочные решения зданий и помещений должны обеспечивать возможность реконструкции и технического перевооружения производства, изменения технологических процессов и перехода на новые виды продукции. Конструктивные решения тоже напрямую связаны с технологическим процессом.
При проектировании зданий следует:
Объединять в одном здание помещения различного значения: производство, склады, административные и т.д.;
Принимать число этажей в зависимости от категории здания по итогам сравнения различных вариантов;
Принимать объемно- планировочные решения с учетом сокращения площади наружных ограждающих конструкций;
Принимать площадь световых проемов в соответствие с нормами;
Применять преимущественно здания в комплексно-блочном исполнении заводского изготовления;
Разрабатывать объемно-планировочные решения, по возможности устраняя все негативные влияния на работающих людей и конструкции.
планировка помещений должна обеспечивать правильную последовательность выполнения технического процесса, исключая обратное движение.
планировка должна предусматривать группировку и смежное расположение помещений, одинаковых по вредности
помещение с наибольшими вредностями располагают с подветренной стороны, вне движения основной массы работающих
помещения со значительными тепловыделениями, ядовитыми газами располагают наиболее протяженной стороной у наружных стен
шумные помещения по возможности располагают менее протяженной стороной к нешумным.
Геометрические параметры здания: размеры пролетов, шаги колонн, высоты этажей должны соответствовать требованиям ГОСТ 23838-89, модульных (инвентарных) зданий ГОСТ 22853-86.
На основе которых разработаны типовые серии промышленных зданий (ИИ-04, ИИ-03, 1.020 и т.д.)
При проектирование зданий необходимо учитывать физико- технические факторы:
Температура внутри помещений зависит от технологического процесса, обычно не ниже 16оС , при процесса с большим тепловыделениями допускается проектировать здания без отопления. Необходимые толщины наружных ограждений определяется расчетом из условия энергосбережения.
Для создания оптимальной воздушной среды необходим воздухообмен, параметры которого также определяется расчетом . Это достигается аэрацией, механической вентиляцией.
Для защиты от солнечной радиации необходимо правильно ориентировать здание по сторонам света и использовать специальные меры, например: солнцезащитные козырьки, высота оконных проемов и расположение их от уровня пола, использование специальных стекол, жалюзей и т.д.
Бытовые помещения промышленных зданий подразделяются на помещения, посещаемые в рабочее и не рабочее время. Все необходимые площади помещений (умывальников, сан. узлов, душевых, гардеробных) определяются по нормам в зависимости от количества максимально работающих людей в смену.
Бытовые помещения, посещаемые в течение смены. Это санузлы, курительные, питьевые устройства, помещения для кратковременного отдыха. Расстояние их от рабочего места должно быть не более 75 метров. Вспомогательные устройства выделяют перегородками – экранами, барьерами, решётками, без капитальных объёмов. Размещают их на свободных участках, вне зоны работы крана, на антресолях над проездами, можно и на крыше или в подвале. Предпочтение отдаётся облегчённым переносным или сборно-разборным объёмным или малогабаритным элементам, что важно для возможных перепланировок.
Вспомогательные помещения, посещаемые в нерабочее время (гардеробы, душевые, буфеты умывальные, столовые,). Обычно они объединяются в едином комплекс отдельно стоящих зданий или пристроенные во внутреннем объёме производственного помещения (на этажерках, этажах, подвалах). В первую очередь необходимо создать в них санитарно-гигиенические условия.
Расположения в отдельно стоящих зданиях имеют ряд преимуществ: возникает большая возможность использовать естественное освещение, свобода планировки, лучшие санитарно- гигиенические условия. Но есть и недостатки: удалённость от рабочих мест, удорожание строительства, удлинение коммуникаций и т.д.
studfiles.net
15. Планировочное решение функциональной организации 4-х комнатной квартиры для семьи из 5 человек.
16. Нежилые помещения многоэтажных домов квартирного типа (тамбур, вестибюль, коридоры, лестнично-лифтовой холл)
Тамбур – проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения.
Вестибюль – служит для приёма и кратковременного размещения значительного числа людей в период загрузки и разгрузки здания.
Коридор – проход, соединяющий отдельные части квартиры, здания.
Двери по возможности должны открываться из коридора в помещения.
17. Классификация школ. Состав помещений и их взаимосвязь.
Для школьного здания характерны разнообразие функциональных групп и помещений, четкая обусловленность их взаимосвязей. При этом исходят из требований организации учебно-воспитательного процесса: учащиеся 1- 4 классов занимаются в закрепленных за ними классных комнатах, учащиеся 5 — 11 классов – в специализированных по предметам классных комнатах-кабинетах. Взаимосвязь школьных помещений осуществляется посредством коридоров или галерей.
Школьные здания в зависимости от характера взаиморасположения основных групп помещений условно делят на 3 типа:
•Линейный – может быть выражена в нескольких вариантах — Н-образная, крестообразнаая и др. Она довольно компактна, проста в конструктивном решении. Недостатком ее является труднопреодолимая «коридорность» интерьера. Линейная композиция целесообразна при сравнительно небольшой вместительности (до 20 классов).;
•Периметральный – характеризуется размещением групп помещений вокруг открытого двора, который предназначен для отдыха во время перемен и различных школьных ритуалов. Такая композиция довольно компактна даже при большой вместительности школы;
•Блочный – наиболее гибка, она может быть представлена во многих вариантах. При этой композиции здание школы делится на функциональные блоки, соединенные между собой переходами или примыкающими друг к другу блоков без переходов.
18. Выполнить блок-схему жилой ячейки в частном доме.
19.Общие сведения о секционных домах. Типы секций и типы домов.
Секционные дома являются наиболее распространенным типом многоэтажных жилых зданий. Они приемлемы в любом климатическом районе, удобны для планировки средних по размеру квартир массового типа, создают условия для применения простых конструктивных схем и максимальной унификации их элементов. Жилая секция многоэтажного жилого дома представляет собой ячейку, состоящую из нескольких квартир, объединенных лестнично-лифтовым узлом.
•По типологическим признакам: по этажности, протяженности, количеству квартир, количеству секций, ориентации.
•По месту расположения в плане: рядовые, торцовые, поворотные, угловые.
Рядовые секции являются основным структурным элементом дома. Как правило, они имеют прямоугольную в плане форму и две наружные стены. Рядовые секции сложной конфигурации (Т- и крестообразные, трехлучевые) применяют для увеличения количества квартир в секции, улучшения их инсоляции и проветривания по конкретным условиям застройки и в тех случаях, когда требуется создать сложное пластичное объемно-пространственное решение здания.
Торцовые секции располагаются в торцах дома, которые отличаются от рядовых в основном тем, что имеют три наружные стены. Это дает возможность большего освещения квартир. В торцовых секциях может полностью повторяться планировка рядовых или изменяться за счет увеличения количества комнат в квартирах той же площади или за счет увеличения общей площади секции (обычно увеличения ее протяженности). Последнее дает возможность разнообразить набор квартир в доме. Санузлы в торцовых секциях нельзя размещать у наружных стен.
Поворотные секции могут иметь различную конфигурацию и применяться для поворотов под разными углами, сдвигов и создания криволинейных очертаний в плане дома.
Многосекционные жилые дома образуются на основе блокировки ряда секций различного состава и конфигурации в соответствии с требованиями расселения семей разного состава, а также композиционного решения зданий и застройки и застройки в целом.
Точечные односекционные жилые дома башенного типа представляют собой структуру поэтажных квартир, сгруппированных вокруг единого узла вертикальных коммуникаций лестнично-лифтового блока.
20. Типологические планировочные особенности цирка. Состав помещений и их взаимосвязь. Цирки строят по индивидуальным проектам и представляют собой уникальные общественные сооружения своеобразного архитектурного облика и силуэта. В плане цирки обычно имеют круглую форму со сложным пространственным покрытием.
Зрительный зал цирка включает следующие элементы:
Манеж (арену), диаметром 13 м, окруженный барьером с высотой и шириной 0,5 м;
Амфитеатр, окружающий манеж сплошным кольцом, его диаметр зависит от вместительности зала;
Купол покрытия цирка;
Эстраду, расположенную над главным артистическим проходом;
Помещение для оркестра, расположенное со стороны, противоположной эстраде;
Осветительные ложи и мостики.
Вестибюли цирка совмещаются с кассовыми. Санузлы. Пространство под амфитеатром используется под гардеробную. Фойе устраивают в виде кольцевого кулуара в нескольких уровнях, где располагаются буфеты. Конюшни и помещения для животных находятся на уровне пола манежа. Мастерские и склады размещают чаще всего в подсобном корпусе. Вместительность цирка составляет от 1500 до 3500 зрителей. Здания цирков располагают в городской черте с развитой транспортной сетью.
studfiles.net
