Клапан обратный шаровый: принцип действия, виды, конструкция

При эксплуатации трубопроводных систем, по которым транспортируются различные среды, не исключены ситуации, когда движение потока таких сред может измениться на противоположное. Чтобы исключить такие явления, последствия которых могут стать причиной нарушения работы как отдельных элементов трубопровода, так и всей системы в целом, применяются обратные клапанные устройства, одним из видов которых является клапан обратный шаровый.

Клапан обратный шаровый резьбовой с легко снимаемой крышкой

Принцип действия

Конструкцию клапана обратного – как шарового, так и любого другого типа – составляют корпус, который может быть изготовлен из стали или чугуна, и запорный элемент. В качестве последнего в шаровом клапане используется металлический шар, в затворах других типов это может быть пружинная металлическая пластина – створка или цилиндрический золотник.

В начальном состоянии, когда шаровый обратный клапан не пропускает через себя среду, транспортируемую по трубопроводу, его проходное отверстие закрыто шаром, на который воздействует пружинный механизм. Под воздействием давления, создаваемого рабочей средой, пружина начинает сжиматься, и отверстие в затворе открывается, давая возможность газу или жидкости двигаться по трубопроводу в требуемом направлении. При падении давления рабочей среды, что может произойти из-за остановки насосного оборудования, утечки или по ряду других причин, пружинный механизм снова прижимает шар к выходу проходного отверстия, запирая клапан и не давая газу или жидкости двигаться в обратном направлении.

Принцип работы шарового обратного клапана

Разновидности обратных клапанных устройств

Кроме обратных клапанов шарового типа, в трубопроводных системах, предназначенных для перекачки жидких и газообразных сред, используются затворы других видов, которые различаются между собой как конструктивным исполнением и техническими характеристиками, так и сферой применения. Наиболее значимым отличительным признаком обратных клапанов, который и позволяет относить их к тому или иному виду, является тип используемого в их конструкции запорного механизма. Обратные затворы, которые применяются для оснащения как транспортировочных трубопроводных систем, так и систем отопления и канализации, могут также различаться между собой материалом изготовления и способом установки.

Обратный шаровый клапан для отопления

Дисковые обратные клапаны

Запорный элемент данных клапанов – это пластина, на которую воздействует пружинный механизм. Они отличаются самой простой конструкцией из всех подобных устройств и, соответственно, самой доступной ценой. В закрытом состоянии, когда через такой клапан не проходит поток рабочей среды, пружина его запорного механизма прижимает диск к выходу из проходного отверстия, не давая жидкости или газу двигаться в обратном направлении. Соответственно, когда поток рабочей среды, двигающейся в нужном направлении, достигнет определенного давления, он отожмет подпружиненную пластину и сможет беспрепятственно проходить через клапан.

Большим недостатком дисковых обратных затворов обычной конструкции является то, что при закрытии их запорного механизма создаются значительные ударные нагрузки, что не только негативно отражается на их техническом состоянии и работоспособности, но и приводит к возникновению такого негативного явления, как гидравлический удар. Подобного недостатка лишены дисковые обратные клапаны безударного типа, запорная часть которых оснащена специальным механизмом, обеспечивающим плавное закрытие створки. Между тем следует иметь в виду, что такие изделия стоят достаточно дорого.

Устройство дискового обратного межфланцевого клапана

По типу установки дисковые клапаны, как и клапанные устройства других типов, могут быть фланцевыми и межфланцевыми. В первом случае фланец является элементом корпуса самого клапана и соединяется с ним при помощи сварки. Обратные затворы межфланцевого типа устанавливаются между двумя фланцами, которые смонтированы на элементах трубопроводной системы. Наиболее значимыми преимуществами межфланцевых обратных затворов, если сравнивать их с фланцевыми, являются их компактные габариты и небольшой вес.

Обратные клапаны подъемного типа

Запорным элементом обратных клапанов подъемного типа является золотник, свободно перемещающийся по вертикальной оси. В закрытом состоянии золотник располагается в специальном посадочном седле, перекрывая пропускное отверстие. Как только давления потока рабочей среды будет достаточно для того, чтобы поднять золотник, клапан откроется. Соответственно, если давление в трубопроводе снизится, золотник снова опустится в седло под воздействием собственного веса. Если говорить о недостатках обратных клапанов подъемного типа, то наиболее значимым из них является то, что устанавливаться такое запорное устройство может только в вертикальном положении.

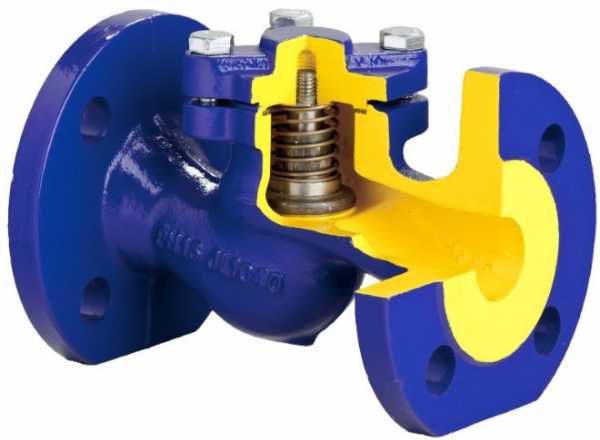

Обратный фланцевый клапан подъемного типа

Конструкция и преимущества клапанов шарового типа

Запорным элементом клапанов обратных шарового типа, как уже говорилось выше, является шар, который может быть изготовлен из чугуна, стали или алюминия. Достаточно часто для обеспечения большей надежности такого затвора в закрытом состоянии шар дополнительно покрывают слоем резины. Шаровые обратные клапаны, которые могут устанавливаться как на горизонтальных, так и на вертикальных участках трубопроводов, несмотря на простоту своей конструкции, надежны в эксплуатации.

Клапан шаровой обратный отличается высокой универсальностью и выпускается для трубопроводов различного диаметра, что дает возможность использовать его для оснащения как бытовых, так и промышленных трубопроводных систем. Оснащаются шаровыми затворами трубопроводные системы, применяемые для отопления частных домов и для обогрева крупных промышленных объектов, насосные станции, а также трубопроводы, по которым рабочие среды транспортируются для нужд различных отраслей промышленности.

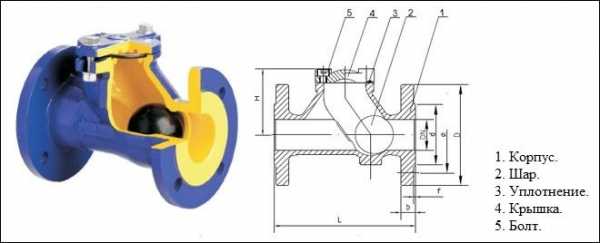

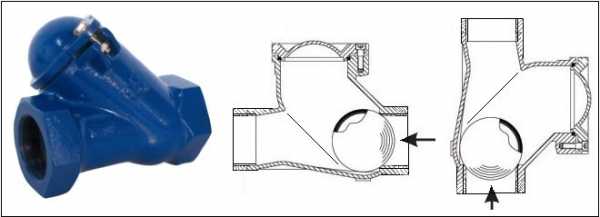

Устройство обратного клапана шарового типа

Отдельные модели клапанов шариковых оснащаются съемной крышкой, которая позволяет выполнять мелкий ремонт и техническое обслуживание таких запорных устройств без их демонтажа. Крышка крепится на корпусе клапана при помощи болтов, а для обеспечения герметичности ее соединения используется специальная уплотнительная прокладка. На трубопроводах большого диаметра, элементах отопительного и насосного оборудования чаще всего применяют клапаны обратные шаровые фланцевые.

Основные правила выбора

Выбирая обратный клапан для системы отопления или для любых других целей, следует учитывать две основные характеристики:

• рабочее давление, при котором такое устройство может функционировать;
• диаметр условного прохода.

Как правило, данные характеристики указаны в маркировке шаровых обратных клапанов, что дает возможность быстро и правильно подбирать такие устройства для отопления или для оснащения трубопроводов другого назначения.

Все необходимые параметры шарового обратного клапана обязательного указываются в сопровождающей технической документации

От того, насколько правильно обратный клапан, относящийся к шаровому типу, будет подобран по характеристике рабочего давления, будут зависеть безопасность использования и длительность эксплуатации такого устройства. Если же неправильно подобрать обратный клапан по диаметру его условного прохода, то установить его просто не получится.

Выбирая шаровой обратный клапан, следует учитывать и то, каким образом определенная модель может быть установлена на трубопровод. Кроме фланцевых и межфланцевых обратных клапанов, о которых уже было сказано выше, существуют модели, которые устанавливаются при помощи резьбовых муфт или сварки. В частности, на пластиковые трубы, используемые для отопления или водоснабжения, обратные клапаны монтируют только при помощи сварки.

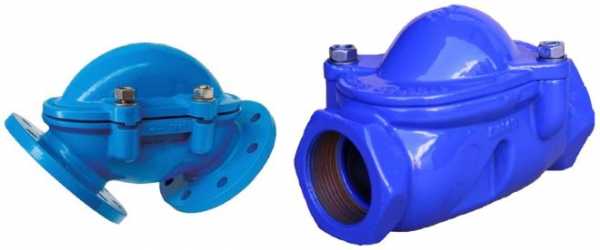

Клапаны обратные шаровые коленные

Как выполнить монтаж

Приступая к монтажу обратных клапанов (как шарового, так и любого другого), следует обязательно ознакомиться с его правилами. Перечислим наиболее важные из таких правил.

• Выполнять монтаж обратных клапанов (в особенности, если такие устройства устанавливаются на трубопроводы, характеризующиеся большим давлением потока транспортируемой рабочей среды) могут только специалисты, которые прошли предварительное обучение и получили разрешительные документы.
• Перед началом монтажа в ту часть трубопроводной системы, где устанавливается клапан, следует отключить подачу рабочей среды.
• Прежде чем устанавливать обратный клапан, следует еще раз убедиться в том, что выбранная вами модель полностью соответствует по своим характеристикам как размерам трубопровода, так и давлению потока рабочей среды.
• При установке обратных клапанов – как шарового, так и любого другого – необходимо учитывать и климатические условия, в которых такое устройство будет эксплуатироваться.
• При монтаже обратных клапанов межфланцевого типа сначала устанавливаются фланцы, между которыми и будет в дальнейшем фиксироваться такое устройство.
• После того как обратный клапан установлен на трубопроводную систему, следует еще раз убедиться в правильности его монтажа и в том, что все требуемые соединения выполнены.

Допустимые пространственные ориентации шарового обратного клапана

На современном отечественном рынке сегодня предлагается большое разнообразие шаровых обратных клапанов от различных производителей, что позволяет подбирать такие устройства, ориентируясь не только на свои потребности, но и на финансовые возможности.

И в заключение небольшой видеоролик с наглядной демонстрацией принципа работы шарового обратного клапана.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Обратный клапан — устройство и назначение — Город мастеров

Обратный клапан предназначен для защиты водопровода или отопления от осушения. Конструкция обратного клапана позволяет ему не пропускать воду в обратном направлении. Пластина-мембрана под давлением воды в водопроводе образует зазор, через который вода течет в нужном направлении. В случае понижения давления или отключения воды, та же пластина блокирует воду, т.е., вода течет только в одну сторону. Это очень полезное свойство обратного клапана используется в отоплении и водопроводной системе.

Где используется обратный клапан?

1. Устанавливая водонагреватель, не обходимо ставить обратный клапан на подводной трубе, тогда в случае отключения воды бак водонагревателя останется полным и вода не убежит обратно в водопровод.
2. В системе отопления частного дома обратный клапан позволит оставить систему заполненной теплоносителем (водой) даже в случае поломки или отключения циркуляционного насоса или протечек.
3. В системе водопровода частного дома обратный клапан, установленный перед насосом удерживает систему заполненной водой при отключении насоса.

Как видно из примеров, обратный клапан нужно ставить там, где вода должна течь в одном направлении.

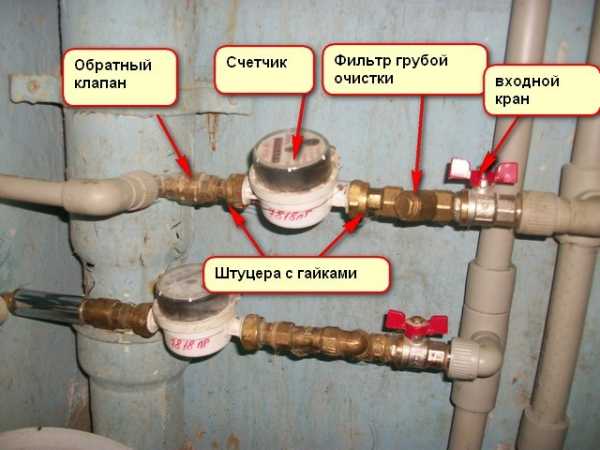

Например, при замене системы водопровода, наши сантехники устанавливают обратный клапан после фильтра грубой очистки, на вводе системы или после счетчика воды.

Конструкция обратного клапана

Обратный клапан выпускается различных размеров и конструкций, условно их можно разделить по запорному механизму:

1. Мембранный — в качестве клапана используется мембрана на которую давит пружина.
2. Шаровой — клапан запирается металическим или керамическим шаром
3. Конусный — в качестве запорного механизма используется конус который нагружен пружиной
4. Поворотный обратный клапан — в качестве запорного механизма используется заслонка с пружиной

Часто запорный механизм снабжен регулировочным винтом, который регулирует давление открытия клапана.

• Обратный клапан очень требователен к качеству воды, поэтому, обязательно установите фильтр грубой очистки перед клапаном.
• Установка обратного клапана немного снижает давление в системе.



100uslug.com

Обратный клапан для отопления — принцип работы

Во время разработки проекта отопительной системы необходимо обратить внимание не только на основные комплектующие, но и на дополнительные элементы. Установив обратный клапан для отопления, вы обеспечите надежную работу системы на пике ее производительности, безопасность эксплуатации оборудования, предупредите финансовые потери. Наличие данного элемента предусматривается практически в каждом проекте. Следует не просто установить запорную арматуру, а сделать правильный выбор в соответствии с имеющимися параметрами, поэтому монтаж лучше доверить квалифицированным специалистам.

Обратный клапан для отопления

Какие задачи решает обратный клапан

Клапан нужен для регулирования потока воды, которому следует двигаться строго в одном направлении. При обогреве помещений с помощью котельного оборудования существует риск изменения давления в системе, попадания воздуха в контур и возникновения других неисправностей. В результате горячая вода начнет движение в противоположную сторону. Отсутствие обратного клапана в системе неизбежно приведет к серьезной аварии.

Основные задачи обратного клапана:

• Обеспечение беспрепятственного прохода потоку горячей воды.
• Предотвращение движения теплоносителя в обратную сторону.

При этом устройство не должно влиять на технические и эксплуатационные характеристики воды.

Принцип работы обратного клапана

На рынке представлен обратный клапан для системы отопления нескольких видов. Несмотря на конструктивные отличия, все модели имеют общую деталь — пружину. Исполнительный механизм необходим для своевременного закрытия затвора в случае, когда условия функционирования системы вышли за пределы допустимых параметров. Важно подобрать запорную арматуру с учетом параметров конкретной системы, чтобы массивность и упругость пружины им соответствовали.

Принцип работы двухстворчатого и дискового обратных клапанов

Задача пружинного элемента заключается в удержании клапана в закрытом (нормальном) состоянии. В отопительной системе с естественной циркуляцией движение теплоносителя обеспечивает созданное давление. Благодаря ему вода не только двигается по трубопроводу, но и открывает обратный клапан для дальнейшей циркуляции.

В случае возникновения аварийной ситуации устройство не дает воде двигаться в противоположную сторону. Так, имея простую конструкцию, запорная арматура предотвращает возникновение аварии.

Виды клапанов

В отопительных системах могут использоваться элементы разного типа. В основе их классификации несколько критериев.

В первую очередь обратите внимание на металл, так как от этого зависят особенности эксплуатации устройства. Наибольшей популярностью пользуется латунь, сталь, чугун.

Далее рассмотрим основные разновидности запорной арматуры.

Тарельчатый клапан

Данный вид устройства предполагает наличие диска, отвечающего за перекрытие сечения в трубопроводе в случае изменения условий в контуре.

Особенности функционирования:

• Диск входит в седло, которое укомплектовано уплотнителем.
• Изнутри конструктивный элемент присоединен к штоку, способному свободно двигаться по втулке.
• Пружина, расположенная между тарельчатой частью и корпусом, обеспечивает надежное прижимание диска к седлу.

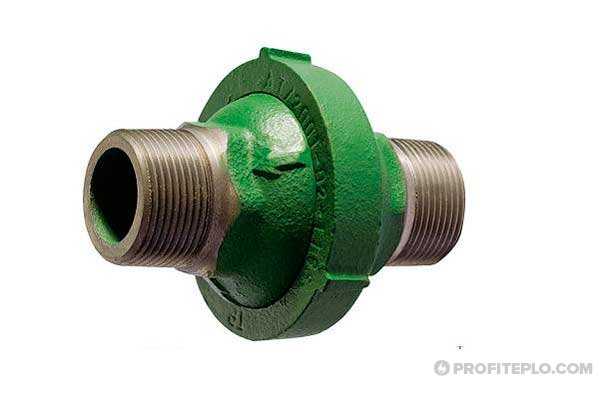

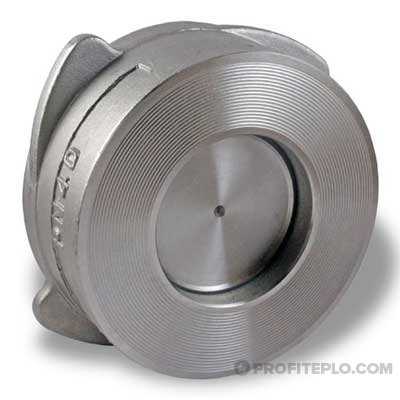

Обратный клапан стальной тарельчатый

Для предотвращения тока воды в обратном направлении устанавливают тарельчатый элемент подъемного или проточного типа.

Шариковый клапан

Шаровые (шариковые) клапаны отличаются наличием шарика в качестве исполнительного механизма. Для изготовления элемента используется каучук или алюминий. В случае срабатывания пружины при изменении тока воды шарик перекрывает проходное сечение, попадая в седло. Находясь под верхней крышкой, он осуществляет движение по наклонному каналу.

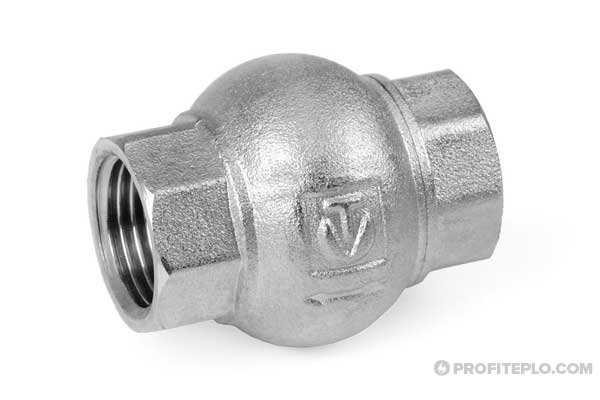

Обратный шариковый клапан

Тарельчатая и шаровая запорная арматура предназначена для монтажа в отопительной системе стандартного типа. Но в случае наличия труб большого диаметра она не гарантирует надлежащую защиту.

Двухстворчатый клапан

Для обеспечения бесперебойной работы системы, где использованы трубы более крупных размеров предназначен двухстворчатый клапан. Его монтируют как на подачу, так и на обратку.

Название устройства данного типа обусловлено наличием двух пружинных створок, которые легко открываются теплоносителем в случае нормального давления в системе. При возникновении аварийной ситуации закрытые створки препятствуют движению воды в обратном направлении.

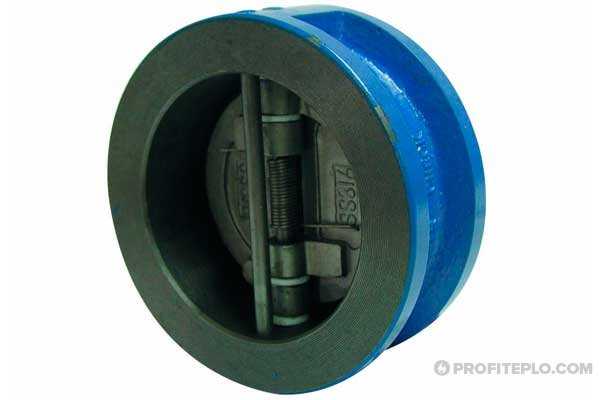

Клапан обратный двухстворчатый чугунный межфланцевый

За предотвращение неправильной циркуляции отвечает специальная ось, пересекающая проходное сечение, на которой закреплены створки. Считается, что данная модификация обратного клапана является самой надежной. Устройство подходит для систем с высоким давлением.

Лепестковый клапан

Лепестковый обратный клапан для системы отопления имеет и другое название — гравитационный. Главная особенность — малоупругая пружина, имеющая низкое сопротивление. В некоторых моделях пружина и вовсе отсутствует. Гравитационные клапаны оборудованы таким дополнительным элементом, как подпружиненная створка. Она имеет уплотнитель и крепится на оси в верхней части сечения. Защиту от обратного тока обеспечивает сила тяжести и давление потока.

Лепестковый обратный клапан отопления

Важно помнить, что допустима только горизонтальная установка гравитационного обратного клапана.

Установка обратного клапана

Монтаж запорной арматуры выполняется согласно требованиям проекта. Схемой контура предусмотрено наличие данного устройства. Установка должна быть выполнена профессионально.

Общие правила:

• Схема монтажа разрабатывается во время работы над общим проектом системы отопления.
• Монтируют устройство, которое подобрано с учетом рабочего давления и температуры теплоносителя, во время обвязки котла.
• Запорная арматура, особенно клапан обратный гравитационный для отопления, устанавливается в той части системы и в таком положении, которое рекомендовано производителем. Информация содержится в техническом паспорте.

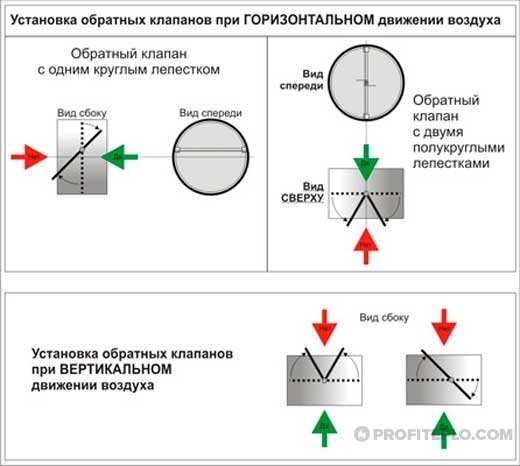

Схема установки обратного клапана при горизонтальном или вертикальном движении воздуха

Ставят устройство для решения следующих задач:

• Защита контура от последствий аварийных ситуаций, что позволяет избежать непредвиденных финансовых расходов на ремонт.
• Согласованное взаимодействие различных отопительных приборов в одной системе.
• Правильно подобранное устройство позволит эксплуатировать систему на полную мощность.

Когда подача воды осуществляется при работающем насосе, может быть установлен обратный клапан любого типа. Лепестковая защита используется в случае естественной циркуляции.

Выводы

Итак, важно знать:

• При выборе устройства следует учитывать давление и температуру теплоносителя. В частных домах вода температурой 95 градусов циркулирует по трубам под давлением приблизительно 3 Бар. В случае наличия отопительной сети необходимо узнать данные параметры.
• Монтаж запорной арматуры должен выполняться в соответствии с требованиями, указанными в техническом паспорте изделия.
• Насос, отвечающий за циркуляцию воды, должен быть расположен в контуре до запорной арматуры.
• Способ присоединения выбирается в зависимости от давления в сети. Муфтовый клапан используется при давлении, не превышающем отметки в 16 Бар, фланцевый — выше данной отметки.

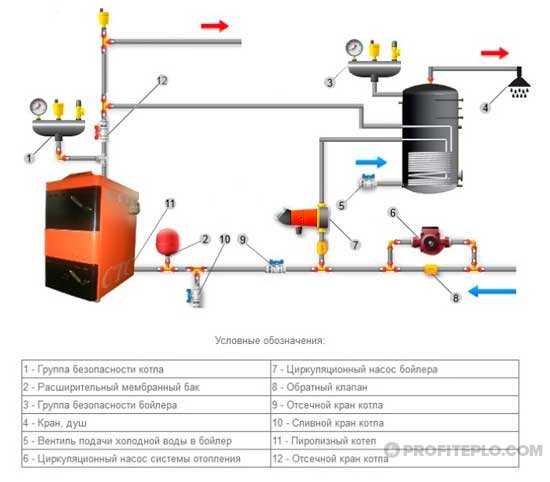

Обратный клапан в системе отопления

Обратный клапан — обязательная составляющая любой отопительной системы. При некоторых условиях эксплуатации он отвечает за бесперебойную и безаварийную работу оборудования, при других — повышает эффективность работы. Успешность решения поставленных задач зависит от правильности выбора устройства. Возникли сомнения? Обратитесь за помощью к специалистам. В противном случае возникает риск непредвиденных финансовых расходов, связанных с ремонтом котла и восстановлением работоспособности системы отопления.

Видео по теме:

profiteplo.com

Управляемый обратный клапан — принцип работы

Принцип работы управляемого обратного клапана

5 (100%) 1 vote

В отличие от типовых обратных клапанов, их управляемые пневматические аналоги относятся к группе запорно-регулирующей арматуры периодического действия. Их часто также называют пневматическими замками, так как они обеспечивают блокировку противотока воздушно-газовой среды и при необходимости изменяют направление движение рабочего агента.

Такая потребность возникает на отдельных участках инжиниринговых коммуникаций для упреждения аварийных ситуаций, для кратковременного разделения двух пневматических сред и для нагнетания стабильного давления в полости пневмоцилиндра с целью упреждения проседания вертикально нагруженных штоков.

Принцип работы

Выполнение двойной функции обусловило компилированный принцип работы. То есть в номинальном режиме до подачи управляющего сигнала пневматический замок функционирует как обратный клапан. В его корпусе установлен затворный механизм, который при оказании давления отходит от посадочного седла и пропускает воздушный поток в одном направлении с минимальным пневматическим сопротивлением.

При возникновении обратного хода происходит противоположная ситуация – под воздействием внешних сил затвор запирается и тем самым надежно блокирует проход. При этом, чем значительней усилие, оказываемое на затвор, тем герметичней он запирает условный проход.

Наличие пружины в затворе позволяет избежать ударных нагрузок при пуске пневматики, но демпфирующая способность ее должна быть минимальной, дабы обеспечить номинальную пропускную способность клапана даже при незначительной скорости и давлении газа.

Далее принцип работы уже носит регулируемый характер – подача управляющего сигнала обуславливает принудительное открытие обратного клапана и перенаправление рабочего пневмоагента в другом направлении. Для этого оказывается воздействие на затворный механизм посредством изменения положения штока клапана и перемещения затвора из посадочного седла. В зависимости от модификации управляемого обратного клапана изменение положения штока может осуществляться пневматикой, посредством электропривода и электромагнита.

Перемещаясь согласно заданному сигналу, поршень воздействует на затвор посадочного седла и открывает вход противотоку сжатого воздуха. Так как современные средства автоматики позволяют четко управлять параметрами, то отнивелированная регулировка устройства позволяет также регулировать величину давления и скорости движения пневматического потока с высокой точностью.

При снятии управляющего воздействия пневмозамок опять запирает противоток и тем самым выполняет поставленную техническую задачу:

• Фиксирует шток пневмоцилиндра в нужном положении.
• Обеспечивает точность срабатывания пневматики.
• Выполняет распределение движения потоков.

Область применения

Мгновенная реакция позволяет посредством управляемых обратных клапанов удерживать пневмоцилиндры в определенном положении на протяжении длительного периода и при значительных нагрузках. Поэтому основной сферой применения пневматических обратных клапанов, представленных в управляемых модификациях, являются разнообразные системы позиционирования, транспорт, грузоподъемные механизмы, сложные технологические агрегаты.

Преимущества

Пневматические обратные клапаны отличаются высокой надежностью, простой схемой управления, незначительными массо-габаритными характеристиками, а также:

• Быстродействием.
• Минимальным энергопотреблением.
• Значительным эксплуатационным ресурсом.

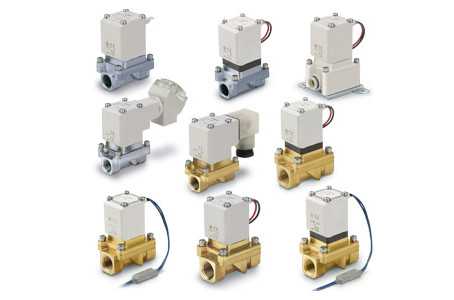

В компании «Пневмоавтоматика» в Пензе вы можете приобрести продукцию от ведущего японского производителя SMC.
