Принцип работы солнечной батареи: как устроена панель

Эффективное преобразование бесплатных лучей солнца в энергию, которую можно использовать для электроснабжения жилья и иных объектов, – заветная мечта многих апологетов зеленой энергетики.

Но принцип работы солнечной батареи, и ее КПД таковы, что о высокой эффективности таких систем пока говорить не приходится. Было бы неплохо обзавестись собственным дополнительным источником электроэнергии. Не так ли? Тем более что уже сегодня и в России с помощью гелиопанелей “дармовой” электроэнергией успешно снабжается немалое количество частных домохозяйств. Вы все еще не знаете с чего начать?

Ниже мы расскажем вам об устройстве и принципах работы солнечной панели, вы узнаете, от чего зависит эффективность гелиосистемы. А размещенные в статье видеоролики помогут собственноручно собрать солнечную панель из фотоэлементов.

Содержание статьи:

Солнечные батареи: терминология

В тематике «солнечной энергетики» достаточно много нюансов и путаницы. Часто новичкам разобраться во всех незнакомых терминах поначалу бывает трудно. Но без этого заниматься гелиоэнергетикой, приобретая себе оборудование для генерации “солнечного” тока, неразумно.

По незнанию можно не только выбрать неподходящую панель, но и попросту сжечь ее при подключении либо извлечь из нее слишком незначительный объем энергии.

Максимум отдачи от солнечной панели можно будет получить, только зная, как она работает, из каких компонентов и узлов состоит и как все это правильно подключается

Вначале следует разобраться в существующих разновидностях оборудования для гелиоэнергетики. Солнечные батареи и солнечные коллекторы – это два принципиально разных устройства. Оба они преобразуют энергию лучей солнца.

Однако в первом случае на выходе потребитель получает энергию электрическую, а во втором тепловую в виде нагретого теплоносителя, т.е. солнечные панели используют для .

Второй нюанс – это понятие самого термина «солнечная батарея». Обычно под словом «батарея» понимается некое аккумулирующее электроэнергию устройство. Либо на ум приходит банальный отопительный радиатор. Однако в случае с гелиобатареями ситуация кардинально иная. Они ничего в себе не накапливают.

Солнечной панелью генерируется постоянный электроток. Чтобы преобразовать его в переменный (используемый в быту), в схеме должен присутствовать инвертор

Солнечные батареи предназначены исключительно для генерации электрического тока. Он, в свою очередь, накапливается для снабжения дома электричеством ночью, когда солнце опускается за горизонт, уже в присутствующих дополнительно в схеме энергообеспечения объекта аккумуляторах.

Батарея здесь подразумевается в контексте некой совокупности однотипных компонентов, собранных в нечто единое целое. Фактически это просто панель из нескольких одинаковых фотоэлементов.

Внутреннее устройство гелиобатареи

Постепенно солнечные батареи становятся все дешевле и эффективней. Сейчас они применяются для подзарядки аккумуляторов в уличных фонарях, смартфонах, электроавтомобилях, частных домах и на спутниках в космосе. Из них стали даже строить полноценные солнечные электростанции (СЭС) с большими объемами генерации.

Гелиобатарея состоит из множества фотоэлементов (фотоэлектрических преобразователей ФЭП), преобразующих энергию фотонов с солнца в электроэнергию

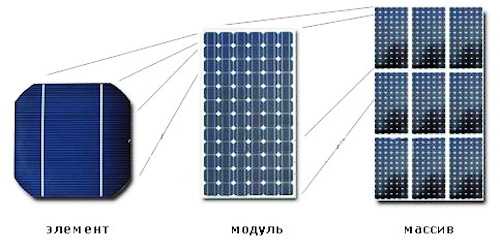

Каждая солнечная батарея устроена как блок из энного количества модулей, которые объединяют в себе последовательно соединенные полупроводниковые фотоэлементы. Чтобы понять принципы функционирования такой батареи, необходимо разобраться в работе этого конечного звена в устройстве гелиопанели, созданного на базе полупроводников.

Виды кристаллов фотоэлементов

Вариантов ФЭП из разных химических элементов существует огромное количество. Однако большая их часть – это разработки на начальных стадиях. В промышленных масштабах сейчас выпускаются пока что только панели из фотоэлементов на основе кремния.

Кремниевые полупроводники используются при изготовлении солнечных батарей из-за своей дешевизны, особо высоким КПД они похвастаться не могут

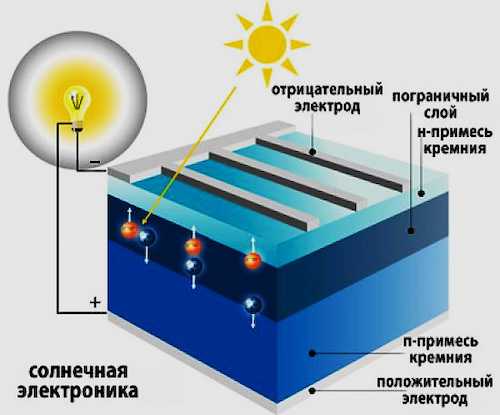

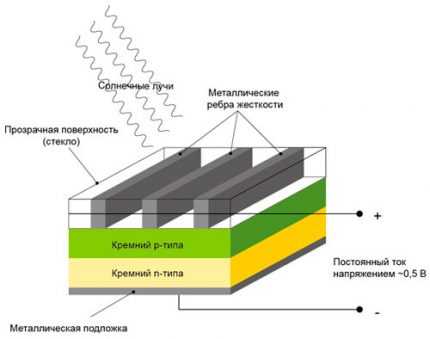

Обычный фотоэлемент в гелиопанели – это тонкая пластина из двух слоев кремния, каждый из которых имеет свои физические свойства. Это классический полупроводниковый p-n-переход с электронно-дырочными парами.

При попадании на ФЭП фотонов между этими слоями полупроводника из-за неоднородности кристалла образуется вентильная фото-ЭДС, в результате чего возникает разность потенциалов и ток электронов.

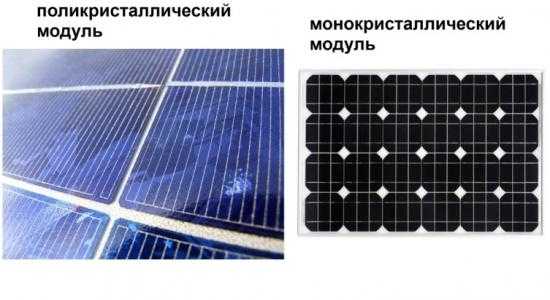

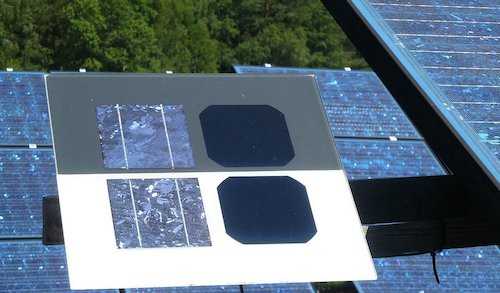

Кремниевые пластины фотоэлементов различаются по технологии изготовления на:

Монокристаллические.
Поликристаллические.

Первые имеют более высокий КПД, но и себестоимость их производства выше, нежели у вторых. Внешне один вариант от другого на солнечной панели можно различить по форме.

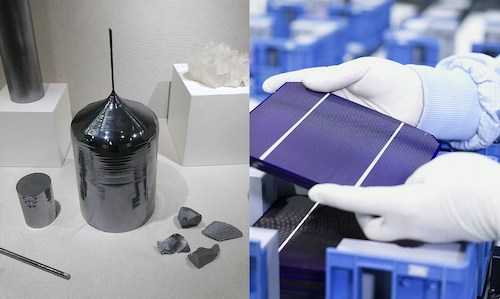

У монокристаллических ФЭП однородная структура, они выполняются в виде квадратов со срезанными углами. В отличие от них поликристаллические элементы имеют строго квадратную форму.

Поликристаллы получаются в результате постепенного охлаждения расплавленного кремния. Метод этот предельно прост, поэтому такие фотоэлементы и стоит недорого.

Но производительность в плане выработки электроэнергии из солнечных лучей у них редко превышает 15%. Связано это с “нечистотой” получаемых кремниевых пластин и внутренней их структурой. Здесь чем чище p-слой кремния, тем более высокий выходит КПД у ФЭП из него.

Чистота монокристаллов в этом отношении гораздо выше, нежели у поликристаллических аналогов. Их делают не из расплавленного, а из искусственно выращенного цельного кристалла кремния. Коэффициент фотоэлектрического преобразования у таких ФЭП уже достигает 20-22%.

В общий модуль отдельные фотоэлементы собираются на алюминиевой раме, а для защиты их сверху закрывают прочным стеклом, которое нисколько не препятствует солнечным лучам

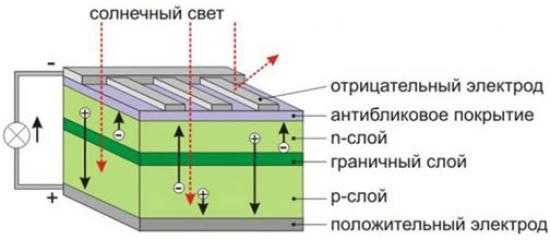

Обращенный к солнцу верхний слой пластинки-фотоэлемента делается из того же кремния, но уже с добавлением фосфора. Именно последний будет источником избыточных электронов в системе p-n-перехода.

Принцип работы солнечной панели

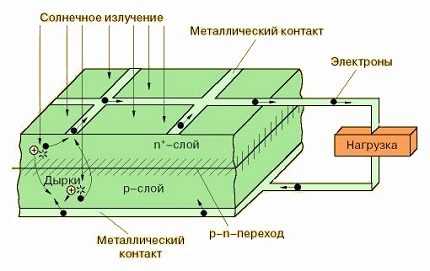

При падении солнечных лучей на фотоэлемент в нем генерируются неравновесные электронно-дырочные пары. Избыточные электроны и «дырки» частично переносятся через p-n-переход из одного слоя полупроводника в другой.

В итоге во внешней цепи появляется напряжение. При этом на контакте p-слоя формируется положительный полюс источника тока, а на n-слоя – отрицательный.

Разность потенциалов (напряжение) между контактами фотоэлемента появляется из-за изменения числа «дырок» и электронов с разных сторон p-n-перехода в результате облучения n-слоя солнечными лучами

Подключенные к внешней нагрузке в виде аккумулятора фотоэлементы образуют с ним замкнутый круг. В результате солнечная панель работает, как своеобразное колесо, по которому вместе белки “бегают” электроны. А аккумуляторная батарея при этом постепенно набирает заряд.

Стандартные кремниевые фотоэлектрические преобразователи являются однопереходными элементами. Переток в них электронов происходит только через один p-n-переход с ограниченной по энергетике фотонов зоной этого перехода.

То есть каждый такой фотоэлемент способен генерировать электроэнергию только от узкого спектра солнечного излучения. Вся остальная энергия пропадает впустую. Поэтому-то и эффективность у ФЭП так низка.

Чтобы повысить КПД солнечных батарей, кремниевые полупроводниковые элементы для них в последнее время стали делать многопереходными (каскадными). В новых ФЭП переходов уже несколько. Причем каждый из них в этом каскаде рассчитан на свой спектр солнечных лучей.

Суммарная эффективность преобразования фотонов в электроток у таких фотоэлементов в итоге возрастает. Но и цена их значительно выше. Здесь либо простота изготовления с невысокой себестоимостью и низким КПД, либо более высокая отдача вкупе с высокой стоимостью.

Солнечная батарея может работать как летом, так и зимой (ей нужен свет, а не тепло) – чем меньше облачность и ярче светит солнце, тем больше гелиопанель сгенерирует электрического тока

При работе фотоэлемент и вся батарея постепенно греется. Вся та энергия, что не пошла на генерацию электротока, трансформируется в тепло. Часто температура на поверхности гелиопанели поднимается до 50–55 °С. Но чем она выше, тем менее эффективно работает фотогальванический элемент.

В итоге одна и та же модель солнечной батареи в жару генерирует тока меньше, нежели в мороз. Максимум КПД фотоэлементы показывают в ясный зимний день. Тут сказываются два фактора – много солнца и естественное охлаждение.

При этом если на панель будет падать снег, то электроэнергию она генерировать все равно продолжит. Более того, снежинки даже не успеют на ней особо полежать, растаяв от тепла нагретых фотоэлементов.

Эффективность батарей гелиосистемы

Один фотоэлемент даже в полдень при ясной погоде выдает совсем немного электроэнергии, достаточной разве что для работы светодиодного фонарика.

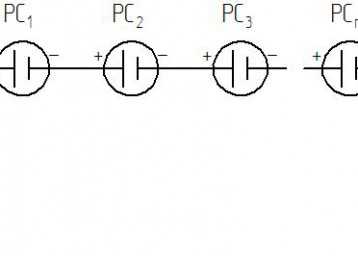

Чтобы повысить выходную мощность, несколько ФЭП объединяют по параллельной схеме для увеличения постоянного напряжения и по последовательной для повышения силы тока.

Эффективность солнечных панелей зависит от:

температуры воздуха и самой батареи;
правильности подбора сопротивления нагрузки;
угла падения солнечных лучей;
наличия/отсутствия антибликового покрытия;
мощности светового потока.

Чем ниже температура на улице, тем эффективней работают фотоэлементы и гелиобатарея в целом. Здесь все просто. А вот с расчетом нагрузки ситуация сложнее. Ее следует подбирать исходя из выдаваемого панелью тока. Но его величина меняется в зависимости от погодных факторов.

Гелиопанели выпускаются с расчетом на выходное напряжение, кратное 12 В – если на аккумулятор надо подать 24 В, то две панели к нему придется подсоединить параллельно

Постоянно отслеживать параметры солнечной батареи и вручную корректировать ее работу проблематично. Для этого лучше воспользоваться , который в автоматическом режиме сам подстраивает настройки гелиопанели, чтобы добиться от нее максимальной производительности и оптимальных режимов работы.

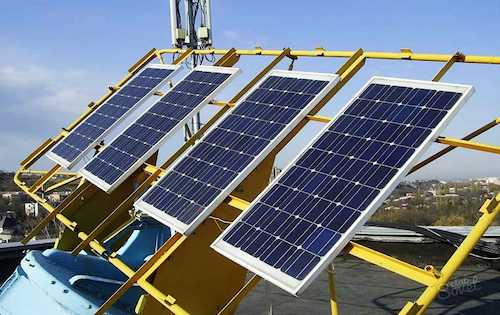

Идеальный угол падения лучей солнца на гелиобатарею – прямой. Однако при отклонении в пределах 30-ти градусов от перпендикуляра эффективность панели падает всего в районе 5%. Но при дальнейшем увеличении этого угла все большая доля солнечного излучения будет отражаться, уменьшая тем самым КПД ФЭП.

Если от батареи требуется, чтобы она максимум энергии выдавала летом, то ее следует сориентировать перпендикулярно к среднему положению Солнца, которое оно занимает в дни равноденствия по весне и осени.

Для московского региона – это приблизительно 40–45 градусов к горизонту. Если максимум нужен зимой, то панель надо ставить в более вертикальном положении.

И еще один момент – пыль и грязь сильно снижают производительность фотоэлементов. Фотоны сквозь такую “грязную” преграду просто не доходят до них, а значит и преобразовывать в электроэнергию нечего. Панели необходимо регулярно мыть либо ставить так, чтобы пыль смывалась дождем самостоятельно.

Некоторые солнечные батареи имеют встроенные линзы для концентрирования излучения на ФЭП. При ясной погоде это приводит к повышению КПД. Однако при сильной облачности эти линзы приносят только вред.

Если обычная панель в такой ситуации будет продолжать генерировать ток пусть и в меньших объемах, то линзовая модель работать прекратит практически полностью.

Солнце батарею из фотоэлементов в идеале должно освещать равномерно. Если один из ее участков оказывается затемненным, то неосвещенные ФЭП превращаются в паразитную нагрузку. Они не только в подобной ситуации не генерируют энергию, но еще и забирают ее у работающих элементов.

Панели устанавливать надо так, чтобы на пути солнечных лучей не оказалось деревьев, зданий и иных преград.

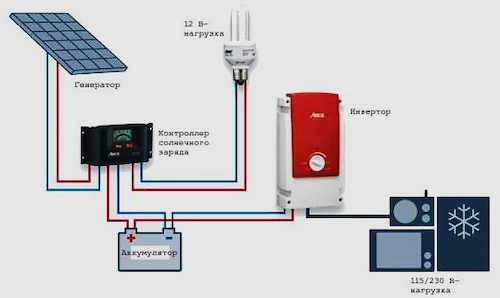

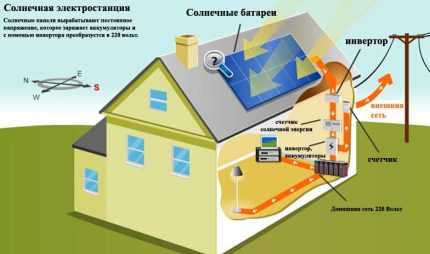

Схема электропитания дома от солнца

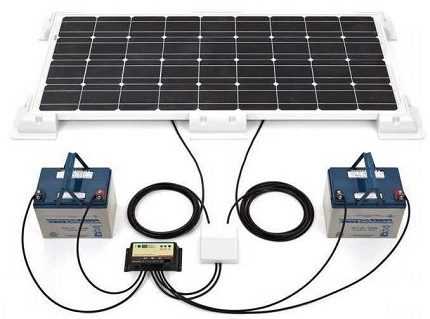

Система солнечного электроснабжения включает:

Гелиопанели.
Контроллер.
.
Инвертор (трансформатор).

Контроллер в этой схеме защищает как солнечные батареи, так и АКБ. С одной стороны он препятствует протеканию обратных токов по ночам и в пасмурную погоду, а с другой – защищает аккумуляторы от чрезмерного заряда/разряда.

Аккумуляторные батареи для гелиопанелей следует подбирать одинаковые по возрасту и емкости, иначе зарядка/разрядка будут происходить неравномерно, что приведет к резкому снижению срока их службы

Для трансформации постоянного тока на 12, 24 либо 48 Вольта в переменный 220-вольтовый нужен . Автомобильные аккумуляторы применять в такой схеме не рекомендуется из-за их неспособности выдерживать частые перезарядки. Лучше всего потратиться и приобрести специальные гелиевые AGM либо заливные OPzS АКБ.

Выводы и полезное видео по теме

Принципы работы и не слишком сложны для понимания. А с собранными нами ниже видеоматериалами разобраться во всех тонкостях функционирования и установки гелиопанелей будет еще проще.

Доступно и понятно, как работает фотоэлектрическая солнечная батарея, во всех подробностях:

Как устроены солнечные батареи смотрите в следующем видеоролике:

Сборка солнечной панели из фотоэлементов своими руками:

Каждый элемент в коттеджа должен быть подобран грамотно. Неизбежные потери мощности происходят на аккумуляторах, трансформаторах и контроллере. И их обязательно надо сократить до минимума, иначе и так достаточно низкая эффективность гелиопанелей окажется сведена вообще к нулю.

В ходе изучения материала появились вопросы? Или вы знаете ценную информацию по теме статьи и можете сообщить ее нашим читателям? Пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

sovet-ingenera.com

Принцип работы солнечной батареи и ее устройство

Относительно недавно считалась фантастической сама идея обеспечивать частные дома электричеством автономно. Сегодня это объективная реальность. В Европе солнечные батареи используются уже продолжительное время, ведь это практически неисчерпаемый источник дешевой энергии. У нас получение электричества от таких устройств только обретает популярность. Данный процесс происходит не слишком быстро, и виной тому – высокая стоимость их.

Принцип работы солнечной батареи основан на том, что в двух кремниевых пластинах, покрытых разными веществами (бором и фосфором), под действием солнечного света возникает электрический ток. В пластине, которая покрыта фосфором, появляются свободные электроны.

Отсутствующие частицы образуются в тех пластинах, которые покрыты бором. Электроны начинают двигаться под действием света солнца. Так образуется электрический ток в солнечных батареях. Тонкие жилы из меди, которыми покрыта каждая батарея, отводят от нее ток и направляют по назначению.

С помощью одной пластины можно питать энергией небольшую лампочку. Вывод напрашивается сам собой. Для того, чтобы солнечные батареи обеспечивали дом электричеством достаточной мощности, нужно чтобы их площадь была довольно большой.

Кремниевые механизмы

Итак, принцип работы солнечной батареи понятен. Ток вырабатывается при воздействии ультрафиолетового света на специальные пластины. Если в качестве материала для создания таких пластин используется кремний, то батареи называются кремниевыми (или кремневодородными).

Подобные пластины требуют очень сложных систем производства. Это, в свою очередь, сильно влияет на стоимость изделий.

Кремниевые солнечные батареи бывают разных типов.

Монокристаллические преобразователи

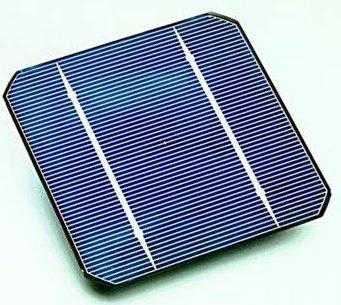

Представляют собой панели со скошенными углами. Их цвет всегда чисто черный.

Если говорить о монокристаллических преобразователях, то принцип работы солнечной батареи кратко можно охарактеризовать как средне эффективный. Все ячейки светочувствительных элементов такой батареи направлены в одну сторону.

Это позволяет получить самый высокий результат среди подобных систем. КПД батарей этого типа достигает 25%.

Минусом является то, что такие панели должны быть всегда обращены лицевой стороной к солнцу.

Если солнце прячется за тучами, опускается к горизонту, или еще не успело взойти, то батареи будут вырабатывать ток довольно слабой мощности.

Поликристаллические

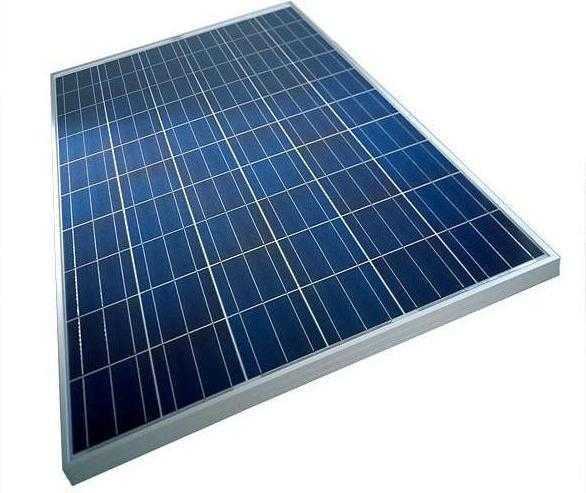

Пластины этих механизмов всегда квадратные, темно-синего цвета. В состав их поверхности включены неоднородные кристаллы кремния.

КПД поликристаллических батарей не настолько высок, как у монокристаллических моделей. Он может достигать 18%. Однако этот недостаток компенсируется достоинствами, о которых будет сказано ниже.

Принцип работы солнечной батареи этого типа позволяет изготавливать их не только из чистого кремния, но также из вторичных материалов. Этим объясняются некоторые дефекты, встречающиеся в оборудовании. Отличительной особенностью механизмов данного типа является то, что они могут достаточно эффективно вырабатывать электрический ток даже при пасмурной погоде. Такое полезное качество делает их незаменимыми в местах, где рассеянный солнечный свет является обычным повседневным явлением.

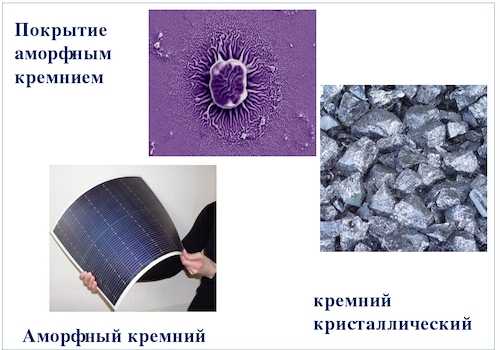

Аморфные панели из кремния

Аморфные панели дешевле остальных, это обуславливает принцип работы солнечной батареи и ее устройство. Каждая панель состоит из нескольких тончайших слоев кремния. Их изготавливают путем напыления частиц материала в вакууме на фольгу, стекло или пластмассу.

КПД панелей значительно меньше, чем у предыдущих моделей. Он достигает 6%. Кремниевые слои довольно быстро выгорают на солнце. Уже через полгода использования этих батарей их эффективность упадет на 15%, а иногда и на все 20.

Два года работы полностью исчерпают ресурс действующих веществ, и панель нужно будет менять.

Но есть два плюса, из-за которых эти батареи все же покупают. Во-первых, они работают даже в пасмурную погоду. Во-вторых, как уже говорилось, они не такие дорогие, как другие варианты.

Фотопреобразователи гибридного типа

Аморфный кремний является основой для расположения микрокристаллов. Принцип работы солнечной батареи делает ее похожей на поликристаллическую панель. Отличие батарей такого типа состоит в том, что они способны вырабатывать электрический ток большей мощности в условиях рассеянного солнечного света, например, в пасмурный день или на рассвете.

Кроме того, батареи работают под воздействием не только солнечного света, но и в инфракрасном спектре.

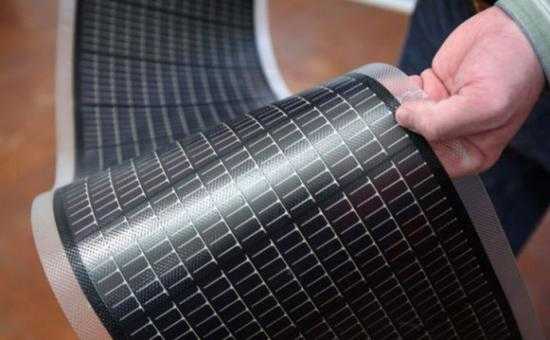

Полимерные пленочные солнечные преобразователи

У этой альтернативы панелям из кремния есть все шансы занять лидирующее положение на рынке солнечных батарей. Они напоминают пленку, состоящую из нескольких слоев. Среди них можно выделить сетку алюминиевых проводников, полимерный слой активного вещества, подложка из органики и защитной пленки.

Такие фотоэлементы, объединенные друг с другом, образуют пленочную солнечную батарею рулонного типа. Эти панели легче и компактнее кремниевых. При их изготовлении не используется дорогостоящий кремний, и сам процесс производства не такой затратный. Это делает рулонную панель дешевле всех прочих.

Принцип работы солнечной батареи делает их КПД не слишком высоким.

Он достигает 7%.

Процесс изготовления панелей этого типа сводится к многослойному печатанию на пленку фотоэлемента. Производство налажено в Дании.

Еще одним преимуществом является возможность резать рулонную батарею и подгонять ее под любой размер и форму.

Минус лишь один. Батареи только начали производить, поэтому еще довольно непросто ими обзавестись.

Но есть повод полагать, что эти элементы быстро обретут заслуженную хорошую репутацию среди потребителей, что даст изготовителям возможность наладить производство в более крупных масштабах.

Отопление солнечной энергией домов

Принцип работы солнечной батареи для отопления дома кардинально отличает их от всех описанных выше приспособлений. Это совершенно другое устройство. Описание следует ниже.

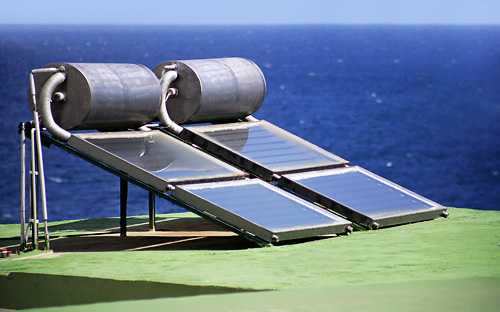

Главной деталью отопительной системы, работающей на энергии солнца, является коллектор, принимающий его свет и преобразовывающий его в кинетическую энергию. Площадь этого элемента может варьироваться от 30 до 70 квадратных метров.

Для крепления коллектора используется специальная техника. Между собой пластины соединены металлическими контактами.

Следующим компонентом системы является накопительный бойлер. В нем происходит трансформация кинетической энергии в тепловую. Он участвует в нагревании воды, литраж которой может достигать 300 литров. Иногда такие системы поддерживаются дополнительными котлами на сухом топливе.

Завершают систему солнечного отопления настенные и напольные элементы, в которых по тонким медным трубам, распределенным по всей их площади, циркулирует нагретая жидкость. Благодаря низкой температуре запуска панелей и равномерности теплоотдачи, помещение прогревается достаточно быстро.

Как работает солнечное отопление?

Давайте подробно рассмотрим принцип работы солнечных батарей от ультрафиолетового света.

Между температурой коллектора и накопительного элемента появляется разница. Носитель тепла, что чаще всего является водой, в которую добавлен антифриз, начинает циркулировать о системе. Совершаемая жидкостью работа является именно кинетической энергией.

По мере прохождения жидкости через слои системы кинетическая энергия преобразовывается в тепло, которое и используется для отопления дома. Этот процесс циркуляции носителя обеспечивает помещение теплом и позволяет сохранять его в любое время суток и года.

Итак, мы выяснили принцип работы солнечных батарей.

fb.ru

принцип работы, виды панелей, схемы электропитания, плюсы и минусы

Бесплатную и бесконечную солнечную энергию люди используют для электроснабжения своих домов и предприятий. Принцип работы солнечной батареи таков, что сегодня нельзя рассчитывать на высокий уровень КПД. Однако в мире существует множество объектов, которые обеспечивают себя электроэнергией исключительно с помощью солнечных панелей.

Научитесь использовать солнечную энергию в свое благо

Понятие солнечной энергетики

Солнечная энергетика — это тематика, в которой имеется очень много неразберихи и нюансов. Попытки разобраться в ней часто вызывают трудности у новичков и людей, далёких от техники. Но без понимания принципа действия солнечных батарей не получится выжать максимальный КПД. В этом случае приобретение оборудования бессмысленно, ведь можно выбрать не ту модель или попросту сжечь технику.

Чтобы избежать неприятных последствий, нужно разобраться с разновидностями оборудования для получения энергии от солнечных лучей. Существует два типа устройств, имеющих принципиальные различия между собой. Солнечные батареи используются для преобразования фотонов в электрическую энергию. Коллекторы применяются для получения тепловой энергии.

Также нужно разобраться с самим понятием солнечной батареи. Слово «батарея» подразумевает какое-либо накопительное устройство, но это не совсем так. Солнечная батарея используется только для выработки электроэнергии. В течение дня электрическая энергия накапливается в аккумулирующих устройствах для обеспечения дома в ночное время.

Из данного видео узнаем как устроена солнечная батарея:

Устройство гелиобатареи

С каждым годом оборудование для преобразования солнечной энергии в электрическую становится всё доступнее и дешевле. Сегодня существуют не только стационарные панели для обеспечения электроэнергией домов и хозяйственных построек, но и портативные. Они используются туристами для зарядки телефонов, фонариков и других устройств. Солнечные панели устанавливают на электрические автомобили. Также они используются на космических спутниках. Из таких батарей даже начали строить полномасштабные электростанции.

Строение солнечной батареи подразумевает блок, состоящий из какого-либо количества модулей — полупроводниковых фотоэлементов, соединённых между собой последовательно. Чтобы выяснить принцип работы солнечных панелей, нужно понять действие конечного элемента всего устройства.

Вариантов фотоэлементов, сделанных из разных химических соединений, существует очень много, но основная часть сейчас находится на этапе разработки. В большом количестве сегодня производятся только фотоэлементы из кремния.

Фотоэлемент состоит из двух слоёв кремния, каждый из которых имеет различные физические свойства. Во время попадания солнечных лучей на фотоэлемент между двумя слоями появляется вентильная фото-ЭДС. Из-за этого появляется разность потенциалов и возникает электрический ток. Различаются солнечные батареи по принципу производства на:

поликристаллические;
монокристаллические.

У монокристаллических моделей КПД больше, но и стоимость их производства выше по сравнению с поликристаллическими устройствами. Оба вида отличаются между собой по внешним признакам. Монокристаллы имеют однородную структуру. Они представляют собой квадраты, имеющие срезанные углы. У поликристаллов правильная квадратная форма.

Солнечные батареи – удовольствие не из дешевых, однако в будущем они помогут сэкономить вам деньги

Поликристаллические фотоэлементы производят методом плавного остывания расплавленного кремния. Это довольно простая технология, поэтому себестоимость такого материала относительно низкая. Но КПД поликристаллов составляет не больше 15%. Кремниевые пластины, произведённые по такой технологии, получаются неоднородной структуры и с примесями.

Внешняя сторона фотоэлемента, на которую попадает солнце, изготавливается из кремния и фосфора. Именно фосфор производит избыточные электроны, благодаря которым получается разность потенциалов.

Принцип работы

Фотоны попадают на кремниевую пластину, в которой появляются неравновесные пары. Часть появившихся зарядов переходит из одного кремниевого слоя в другой. Из-за этого образуется напряжение на всех участках цепи. На одном слое образуется положительный заряд, на другом — отрицательный.

Подключение аккумулятора производится в виде внешней нагрузки. Он образует с фотоэлементами замкнутую цепь. Электроны в солнечной панели движутся по кругу, в результате чего аккумулятор постепенно заряжается.

Фотоэлементы, применяемые повсюду, являются однопереходными. Это значит, что электроны движутся всего через один переход и имеют ограниченную зону, то есть для генерации электричества используется только часть всего излучаемого спектра. Именно поэтому у гелиобатарей довольно низкая энергоэффективность.

Для повышения коэффициента полезного действия батарей кремниевые составляющие начали изготавливать каскадными и имеющими много переходов. Новые солнечные панели снабжены несколькими ходами, каждый из которых предназначен для своего конкретного спектра. Но такие батареи стоят намного дороже.

Во время работы всё устройство медленно нагревается. Энергия, которая не перешла в электрический ток, трансформируется в тепловую. Температура поверхности батареи может составлять от +50 до +55°С. Чем сильнее разогревается фотоэлемент, тем хуже он работает.

В жаркий летний день панель способна генерировать электроэнергии меньше, чем зимой. Наибольший КПД можно зафиксировать в солнечный зимний день: естественное охлаждение не даёт фотоэлементам перегреваться.

Эффективность устройства

Единичный фотоэлемент даже в самую ясную погоду выдаёт слишком мало электроэнергии. Его мощности будет хватать только на светодиоды. Для увеличения мощности объединяют несколько таких элементов в параллельную цепь. Это усиливает напряжение. Повышение силы тока осуществляется за счёт последовательных соединений. Эффективность батарей зависит от:

силы светового потока;
температуры панели;
угла падения света;
наличия антиотражающего покрытия.

Чем холоднее вокруг, тем эффективнее функционирует всё оборудование. Также для поддержания максимального КПД необходимо установить контроллер. Он автоматически подстраивает гелиопанель и настраивает оптимальный режим работы в зависимости от выдаваемого тока.

Для получения максимальной отдачи батареи нужно подобрать правильный угол падения лучей. Идеальный угол — прямой. Отклонение от перпендикуляра в пределах 30° практически не оказывает влияния на энергоэффективность оборудования.

Также нужно обратить внимание на то, что пыль и любые загрязнения очень понижают производительность фотоэлементов. Множество фотонов просто не могут пройти сквозь грязь, поэтому фотоэлементам нечего перерабатывать в электроэнергию. Поверхности батарей необходимо регулярно мыть.

В некоторых моделях фотонных батарей встроены линзы для фокусирования света на фотоэлемент. Это значительно повышает КПД, но только в ясную погоду. В пасмурный день такие модели практически полностью перестают вырабатывать электричество. Обычные панели в такой ситуации продолжили бы работать.

Схема электропитания

В цепь солнечного электроснабжения дома входит несколько элементов. Каждый из них выполняет свою функцию и должен присутствовать в системе. Электропитание от гелиобатареи включает такие устройства:

панели;
инвертор;
контроллер;
аккумуляторы.

Контроллер выполняет защитную функцию как для панелей, так и для аккумуляторов. Он не даёт проходить обратным токам ночью и в облачную погоду, а также защищает АКБ от полной разрядки или чрезмерной зарядки.

Инвертор трансформирует постоянный ток в переменный. Из 12 Вт или 24 Вт получается 220 Вт. Не стоит включать в систему автомобильные аккумуляторы, так как они не способны переносить постоянные заряды и разряды. Лучше всего для этой цели использовать специализированные аккумуляторы.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

Доступными словами принципы работы солнечных батарей

Почти 100% всей энергии, которую мы используем в повседневной жизни – это энергия солнца, так или иначе преобразованная. Уголь – это умершие растения, которые жили благодаря фотосинтезу, нефть – растения и животные, которые вымерли миллионы лет назад и росли за счет энергии солнца. Даже когда вы сжигаете дрова – вы даете выход солнечной энергии, которую в себя впитала древесина. По сути, любая тепловая электростанция преобразовывает аккумулированную в виде угля, нефти, газа и др. ископаемых солнечную энергию в электричество.

Солнечная батарея просто делает это напрямую, без участия «посредников». Электричество – наиболее удобная форма применения солнечной энергии. Весь быт человечества сейчас построен вокруг электричества, и цивилизацию без него очень сложно представить. Несмотря на то, что первые фотоэлементы появились более полувека назад, солнечная энергетика пока не нашла должного распространения. Почему? Об этом в конце статьи, а пока разберемся, как это все работает.

Все дело в кремнии

Солнечные батареи состоят из ячеек меньшего размера – фотоэлементов, которые сделаны из кремния.

Солнечная панель состоит из нескольких фотоэлементов.

Важно. Кремний – наиболее распространенный полупроводник на Земле (около 30% всей земной коры)

Кремний располагается между двумя токопроводящими слоями.

«Сэндвич» из кремния и токопроводящих слоев

Каждый атом кремния соединен с соседними четырьмя сильными связями, которые удерживают электроны на месте, поэтому так ток течь не может.

Структура атомов кремния

Для того, чтобы получить ток используют два различных слоя кремния:

Кремний N-типа имеет избыток электронов
Кремний Р-типа – дополнительные места для электронов (дырки)

Кремний Р и N типа

Там, где соединяются два типа кремния, электроны могут перемещаться через Р-N переход, оставляя положительный заряд на одной стороне и отрицательный на другой.

Чтобы это было легче представить, лучше думать о свете, как о потоке частиц (фотонов), которые ударяются о нашу ячейку настолько сильно, что выбивает электрон из его связи, оставляя дырку. Отрицательно заряженный электрон и место положительно заряженной дырки теперь могут свободно перемещаться, но т.к. мы имеем электрическое поле на Р-N переходе, они движутся только в одном направлении. Электрон – в сторону N-проводника, дырка стремится на Р — сторону пластины.

После «освобождения» электрон стремится к проводнику

Все электроны собираются металлическими проводниками вверху ячейки и уходят во внешнюю сеть, питая токоприемники, аккумуляторы для солнечных батарей или электрический стул для хомяка 🙂 . После проведенной работы электроны возвращаются к обратной стороне пластины и занимают места в тех самых «дырках».

Работа фотоэлемента

Стандартная пластина, 150х150 мм номинально вырабатывает только 0,5 вольта, но если объединить их в одну большую панель, то можно получить бо́льшую мощность и вольтаж. Для зарядки мобильника нужно объединить 12 таких пластин. Для питания дома нужно затратить гораздо больше пластин и панелей.

Благодаря тому, что в фотоэлементах единственной подвижной частью являются электроны, солнечные панели не нуждаются в обслуживании и могут служить 20-25 лет не изнашиваясь и не ломаясь.

Почему человек не перешел на солнечную энергию полностью?

Можно много рассуждать о политике, бизнесе и прочей конспирологии, но в рамках этой статьи хотелось бы рассказать о других проблемах.

Неравномерное распределение солнечной энергии по поверхности планеты. Одни области более солнечные, чем другие и это тоже непостоянною. Солнечной энергии гораздо меньше в пасмурные дни и совсем нет ночью. И чтобы полностью рассчитывать на солнечную энергию, необходимы эффективные способы получения электричества для всех областей.
КПД. В лабораторных условиях удалось достичь результата в 46%. Но коммерческие системы не достигают даже 25% эффективности.
Хранение. Самым слабым звеном в солнечной энергетике является отсутствие эффективного и дешевого способа сохранять полученную электроэнергию. Существующие аккумуляторные батареи тяжелы и значительно снижают эффективность и без того слабые показатели солнечной системы. В целом, хранить 10 тонн угля проще и удобнее, чем 46 мегаватт, выработанных этим же углем или солнцем.

Инфраструктура. Для того, чтобы питать мегаполисы – площадей крыш этих городов будет недостаточно, чтобы удовлетворить все запросы, поэтому для внедрения солнечной энергетики нужно транспортировать энергию, а для этого необходимо строить новые энергетические объекты

Видео о том, как производят солнечные батареи.

В ролике подробно описывается процесс изготовления поликристаллических солнечных батарей, принцип их работы в системе солнечных электростанций, принцип работы контроллера заряда и инвертора.

Power Bank с солнечной батареей — расчет на безграмотность

Подбираем аккумулятор для солнечной электростанции

Фотомануал: солнечная батарея своими руками шаг за шагом

Окупаются ли солнечные батареи для частного дома

electricadom.com

Солнечная батарея – принцип работы

Дорого отапливать дом газом? Или у вас на даче постоянно отключают свет? А может быть вы устали переплачивать за электроэнергию? Вам поможет установка солнечной батареи, которая обеспечит вас не только электричеством, но и отоплением. В этой статье мы рассмотрим принцип работы солнечной батареи, и ее отличия от солнечного коллектора.

Содержание:

В чем суть работы солнечной батареи?
Итак, как же работает солнечная батарея?

Типы солнечных батарей
Зачем нужен контроллер в солнечной батарее?
Садовые фонари на солнечных батареях

В чем суть работы солнечной батареи?

Солнечная батарея, она же фотобатарея, представляет собой фотопластину, изменяющую под воздействием солнечных лучей проводимость в отдельных своих участках.

Это позволяет преобразовать энергию этих переходов в электрическую, которая либо используется сразу, либо накапливается.
Для того, чтобы понять принцип работы солнечной батареи, необходимо знать несколько моментов:

Солнечная батарея представляет собой систему фотоэлектрических преобразователей, которые соединены друг с другом в заданной последовательности.
В структуру фотопреобразователей входит два слоя, отличающихся между собой типом проводимости: n и p.
Основой для изготовления фотопреобразователей служит кремний.

В слое n-типа к кремнию добавлен фосфор; в результате их взаимодействия образуется избыток отрицательно заряженных электронов.
В слое р-типа к кремнию добавлен бор, в результате чего образуются так называемые «дыры», которые вызваны дефицитом в слое отрицательных зарядов.
Оба слоя размещаются между разнозаряженными электродами

Итак, как же работает солнечная батарея?

На отрицательно заряженную панель падает солнечный свет. Он вызывает активное образование дополнительных отрицательных зарядов и «дырок». Под воздействием электрического поля, которое присутствует в p-n переходе, происходит разделение положительно и отрицательно заряженных частиц. Первые направляются в верхний слой, а вторые в нижний. Таким образом, появляется разность потенциалов, иными словами, постоянное напряжение (U). Исходя из этого видно, что один фотопреобразователь работает по принципу батарейки. И в случае, когда к нему подсоединяется нагрузка, в цепи возникает ток. Сила тока будет зависеть от таких параметров, как:

уровень инсоляции;
размер фотопреобразователя;
тип фотоэлемента;
общего сопротивления приборов, подключенных к солнечной батарее.

Типы солнечных батарей

Выделяют несколько типов солнечных батарей: поли- и монокристаллические, а также аморфные.
Монокристаллические являются наименее продуктивными, но при этом самыми недорогими. В связи с этим их использование оправдано в качестве дополнительных источник энергии на случай отключения централизованной подачи электроэнергии.
Поликристаллы занимают промежуточные позиции по этим двум параметрам, в связи с чем могут быть использованы в отдаленных районах, лишенных централизованной подачи электроэнергии.

Аморфные солнечные батареи отличаются высокой эффективностью, однако и очень высокой стоимостью. В их основу входит аморфный кремний.

Данные разработки еще не вышли на промышленный уровень и находятся на экспериментальной стадии.

Зачем нужен контроллер в солнечной батарее?

Солнечные батареи, принцип работы которых был описан выше, не смогли бы эффективно заменить системы центральной подачи электроэнергии, если бы не были оснащены контроллерами, способными контролировать степень заряда солнечной батареи.

Контролеры позволяют перераспределять энергию, полученную от солнечных батарей, направляя ее при необходимости напрямую к источнику потребления, либо сохраняя ее в аккумуляторе.
Выделяют несколько типов контроллеров солнечных батарей, отличающихся между собой степенью увеличения общей эффективности системы солнечных батарей.

Садовые фонари на солнечных батареях

Для того, чтобы приобщиться к использованию альтернативных источников энергии, вовсе не обязательно приобретать дорогостоящую солнечную батарею. Есть более доступные примеры использования солнечной энергии для получения электрической. Речь идет о популярных в настоящее время садовых фонарях на солнечных батареях.

Такие фонарики позволяют освещать приусадебный участок в темное время суток, не затрачивая на это дополнительную электроэнергию.

Принцип работы таких фонарей заключается в том, что посредством фитопластины, вмонтированной в верхнюю часть фонарика, происходит улавливание и преобразование солнечной энергии, которая аккумулируется в небольшой батарее, расположенной в основании фонарика. Расход накопившейся энергии происходит в темное время суток.

Устройство солнечной батареи. Теория

Состав и устройство солнечной батареи, ее элементов определяют эффективность выработки энергии готовым изделием. В настоящее время, для генерации электрической энергии используются солнечные панели на основе кремния (с-Si, mc-Si & кремниевые тонкопленочные батареи), теллурида кадмия CdTe, соединения медь-индий (галлий)-селен Cu(InGa)Se2, а также концентраторные батареи на основе арсенида галлия (GaAs). Ниже будут даны краткие описания каждой из них.

Солнечные батареи основе кремния

Солнечные батареи (СБ) на основе кремния составляют на сегодняшний день порядка 85% всех выпускаемых солнечных панелей. Исторически это обусловлено тем, что при производстве СБ на основе кремния использовался обширный технологический задел и инфраструктура микроэлектронной промышленности, основной «рабочей лошадкой» которой также является кремний. В результате, многие ключевые технологии микроэлектронной промышленности такие как выращивания кремния, нанесения покрытий, легирования, удалось адаптировать для производства кремниевых батарей с минимальными изменениями и инвестициями. Кроме того, кремний – один из самых распространенных элементов земной коры и составляет по разным данным 27-29% по массе. Таким образом, нет никаких физических ограничений для производства значительной доли электроэнергии Земли с имеющимися запасами Si.

Различают два основных типа кремниевых СБ – на основе монокристаллического кремния (crystalline-Si, c-Si) и на основе мультикристаллического (multicrystalline-Si, mc-Si) или поликристаллического. В первом случае используется высококачественный (и, соответственно, более дорогой) кремний выращенный по методу Чохральского, который является стандартным методом для получения кремниевых пластин-заготовок для производства микропроцессоров и микросхем. Эффективность СБ изготовленных из монокристаллического кремния составляет обычно 19-22%. Не так давно, фирма Panasonic заявила о начале промышленного выпуска СБ с эффективностью 24,5% (что вплотную приближается к максимально возможному теоретически значению ~30%).

Во втором случае для производства СБ используется более дешевый кремний произведенный по методу направленной кристаллизации в тигле (block-cast), специально разработанного для производства СБ. Получаемые в результате кремниевые пластины состоят из множества мелких разнонаправленных кристаллитов (типичные размеры 1-10мм) разделенных границами зерен. Подобные неидеальности кристаллической структуры (дефекты) приводят к снижению эффективности – типичные значения эффективности СБ из mc-Si составляют 14-18%. Снижение эффективности данных СБ компенсируется их меньшей ценой, так что цена за один ватт произведенной электроэнергии оказывается примерно одинаковой для солнечных панелей как на основе c-Siтак и mc-Si.

Тонкопленочные солнечные панели

Возникает вопрос – зачем разрабатывать другие типы модулей, если солнечные панели на основе моно- и мультикристаллического кремния уже созданы и показывают неплохие результаты? Очевидный ответ — чтобы добиться еще большего снижения стоимости и улучшения технологичности и эффективности, по сравнению с обычными c-Si и mc-Siсолнечными батареями.

Дело в том, что обычные кремниевые фотоэлектрические модули наряду с преимуществами, перечисленными выше, обладают и рядом недостатков. Кемний из-за своих особых электрофизических свойств (непрямозонный полупроводник) обладает довольно низким коэффициентом поглощения, особенно в области инфракрасных длин волн. Таким образом, толщина кремниевой пластины для эффективного поглощения солнечного излучения должна составлять довольно внушительные 100-300 мкм. Более толстые пластины означают больший расход материала, что ведет к удорожанию СБ.

В то же время, прямозонные полупроводники на вроде GaAs, CdTe, Cu(InGa)Se2, и даже некоторые модифицированные формы Si, способны поглощать требуемое количество солнечной энергии при толщине всего в несколько микрон. Открывается заманчивая перспектива сэкономить на расходных материалах, а также на электроэнергии, которой требуется значительно меньше для изготовления более тонкого слоя полупроводника. Еще одной положительной чертой СБ на основе вышеназванных полупроводников – в отличие от СБ на основе c-Si и mc-Si– является их способность не снижать эффективность преобразования солнечной энергии в электрическую даже в условиях рассеянного излучения (облачный день или в тени).

Исследования СБ на основе теллурида кадмия (CdTe) начались еще в 1970х годах ввиду их потенциального использования в качестве перспективных для космических аппаратов. А первое широкое применение «на земле» подобные СБ нашли в качестве элементов питания карманных микрокалькуляторов.

Данные элементы представляют собой гетероструктуру из тонких слоев p-CdTe / n-CdS (суммарная толщина 2-8 мкм) напыленных на стеклянную подложку (основу). Эффективность современных фотоэлектрических элементов данного типа равняется 15-17%. Основным (и фактически единственным) производителем СБ на основе теллурида кадмия является американская фирма FirstSolar, которая занимает 4-5% всего рынка.

К сожалению, есть проблемы с обоими элементами входящими в состав соединения CdTe. Кадмий – это экологически вредный тяжелый метал, который требует особых методов обращения и ставит сложный вопросутилизации старых изделий. В виду этого, законодательство многих стран ограничивает свободную продажу гражданам СБ этого типа (строятся только масштабных солнечных электростанций под гарантии утилизации от фирмы производителя). Второй элемент – теллур, довольно редко встречается в земной коре. Уже в настоящее время более половины всего добываемого теллура идет на изготовление солнечных панелей, а перспективы нарастить добычу – довольно призрачны.

Солнечные батареи на основе соединения медь-индий (галлий)-селен Cu(InGa)Se2 (иногда обозначаются как CIGS) являются новичками на рынке солнечной энергетики. Несмотря на то, что начало исследований элементов этого типа было положено еще в середине 70х, в настоящее время коммерческий выпуск в боле-менее солидных масштабах ведет всего лишь фирма SolarFrontierKKиз Японии. Отчасти это связано с технически сложным и дорогим процессом изготовления, хотя в некоторых (удачных!) случаях их эффективность может достигать 20%.

Несмотря на отсутствие экологически вредных элементов в составе этого соединения, значительному расширению производства данных солнечных модулей в будущем угрожает дефицит индия. Ведутся исследования с целью заменить дорогой In на более дешевые элементы и может быть скоро появятся новые изделия на основе соединения Cu2ZnSn(S,Se)4.

Фотоэлектрические модули на основе аморфного кремния a-Si:H. Тонкопленочные солнечные батареи могут быть построены также и на основе хорошо известного кремния, если удастся каким-либо образом улучшить его способности к поглощению солнечного света. Применяются две основные методики:

— увеличить путь прохождения фотонов посредством многократного внутреннего переотражения;

— использовать аморфный кремний (a-Si), обладающий гораздо большим коэффициентом поглощения чем обычный кристаллический кремний (с-Si).

По первому пути пошла австралийская фирма CSGSolarLtd, разработавшая СБ с эффективностью 10-13% при толщине слоя кремния всего 1,5 мкм. По второму – швейцарская OerlikonSolar (которую сейчас перекупили японцы), создавшая комбинированные солнечные панели на основе слоев аморфного и кристаллического кремния a-Si / с-Si эффективность которых также составляет 11-13%. Своеобразной особенностью СБ из аморфного кремния является снижение эффективности их работы при понижении температуры окружающего воздуха (у всех остальных — наоборот). Так, фирма производитель рекомендует устанавливать данные модули в странах с жарким климатом.

Концентраторные солнечные модули

Наиболее совершенные и самые дорогие на сегодняшний день солнечные модули обладают эффективностью фотоэлектрического преобразования до 44%. Они представляют собой многослойные структуры из разных полупроводников последовательно выращенных друг на друге слой за слоем. Наиболее успешной является структура состоящая из трех слоев: Ge (нижний полупроводник и подложка), GaAsи GaInP. Благодаря тому, что в подобной комбинации каждый отдельный полупроводниковый слой поглощает наиболее эффективно свой определенный диапазон солнечного спектра (определяемый шириной запрещенной зоны полупроводника), достигается наиболее полное поглощение солнечного света во всем диапазоне длин волн, недостижимое для СБ состоящих из одного типа полупроводника. К сожалению, процесс изготовления подобных многослойных полупроводниковых слоев очень сложен технически и, как следствие, весьма дорог.

Если солнечные батареи стоят очень дорого, фокусировка солнечного излучения на меньшей площади СБ может применяться как эффективный способ снижения финансовых затрат. Например, собрав при помощи линзы солнечный свет с 10 см2 и сфокусировав его на 1 см2 солнечной батареи, можно получить тоже количество электроэнергии, что и от элемента площадью 10 см2 без концентратора, но экономя при этом целых 90% площади! Но при этом, набор подобных ячеек (солнечная батарея + линза) должен быть смонтирован на подвижной механической системе, которая будет ориентировать оптику в направлении солнца в то время как оно движется по небу в течении дня, что увеличивает стоимость системы.

В настоящее время экономически оправдано использовать подобные дорогие концентраторные солнечные модули только в тех странах и регионах земного шара, где круглый год имеется в достатке прямое солнечное излучение (рассеянное излучение не может быть сфокусировано линзой). Так, французская фирма-производитель концентраторных СБ SOITEC устанавливает свои СБ в Калифорнии, ЮАР, на юге Франции (Прованс), в Испании.

Органические солнечные батареи и модули фотосенсибилизованные красителем

Но есть и новый тип тонкопленочных солнечных батарей, такой как сенсибилизированные красителем солнечные элементы, которые работают на совершенно ином принципе, чем все модули рассмотренные выше, на принципе больше напоминающем фотосинтез у растений. Но их пока нет в коммерческой продаже.

Трушин М.В. Ph.D

www.helios-house.ru

Принцип работы солнечной батареи

Содержание:

Как используется солнечная энергия
Преобразование солнечной энергии
Параметры и характеристики солнечных батарей
Основные виды солнечных панелей
Преимущества и недостатки
Изготовление солнечных батарей
Видео

Принцип работы солнечной батареи позволяет добывать электричество практически ниоткуда, за счет физических свойств материала, из которого сделаны эти приборы. Энергия солнца позволяет значительно сэкономить и снизить зависимость электроснабжения от стационарных сетей.

Как используется солнечная энергия

Существует два основных способа преобразования солнечной энергии. После выполнения определенных действий она превращается в тепло и электричество. Именно первый вариант стал использоваться в первую очередь, при котором тепловая энергия солнца собиралась с помощью специальных коллекторов (рис. 1). Собранное тепло передается теплоносителю и далее осуществляется его практическое применение. Подобные системы используются для дома при устройстве отопления и подачи горячей воды.

Во втором случае солнечная энергия напрямую превращается в электрическую. Данный процесс осуществляется с использованием физических свойств фотоэлектрических элементов. Эти качества похожи на природный фотосинтез, в результате которого солнечные лучи превращаются в другие виды материи. Действие солнечной батареи и производство электроэнергии происходит по аналогичной схеме в дневное и ночное время.

В данном случае все зависит от материала, используемого в солнечных панелях. В большинстве устройств применяется кремний, соединенный с медью, кадмием, индием. Полученные таким образом полупроводники, под влиянием света начинают вырабатывать электрический ток. Наиболее высокий КПД у фотоэлектрических панелей из монокристаллического кремния. Другие виды элементов – поликристаллические и аморфные, считаются менее эффективными, обладают более низким КПД и стоят значительно дешевле.

Определенное количество фотоэлементов объединяются вместе, и становятся общими работающими солнечными батареями. Кроме того, гелиосистема включает в себя инвертор для преобразования напряжения, контроллер для управления зарядкой-разрядкой, а также один или несколько аккумуляторов.

Преобразование солнечной энергии

Чтобы понять, как работают солнечные батареи, нужно знать устройство и принцип работы. Непосредственное превращение солнечной энергии в электрический ток происходит внутри фотоэлементов, соединенных последовательно между собой. Основой каждого из них служат кристаллы кремния, широко распространенные в природе в виде различных соединений. Более всего известен обычный песок, который является оксидом кремния. По аналогии, кристаллический кремний представляет собой крупную песчинку, выращенную искусственным путем.

Готовые кристаллы получаются в форме кубиков, после чего они разрезаются на тонкие пластины, толщиной 200 микрон. На одну сторону такой пластинки наносится слой бора, а на другую – слой фосфора. На границе кремния и бора присутствует избыточное количество электронов, а со стороны фосфора их, наоборот, не хватает. Место стыковки с такими физическими свойствами называется р-п переходом.

Принцип действия солнечной батареи заключается в следующем. Когда солнечный свет попадает на фотоэлементы, его фотоны начинают бомбардировать поверхность. Излишки электронов выбиваются, после чего начинается их движение туда, где их не хватает, то есть, в сторону дырок. В этот момент и происходит возникновение электрического тока, представляющего собой упорядоченное движение электронов. Сбор электричества производится по металлическим дорожкам, подведенным к каждому фотоэлементу.

Отдельно взятый фотоэлемент обладает незначительной мощностью. Его напряжение находится в пределах 0,5 В. Для получения более высокого выходного напряжения в 18 вольт, элементы в количестве 36 единиц соединяются последовательно в общую батарею. Полученного напряжения вполне достаточно аккумулятору на 12 вольт. Данные параметры взяты по максимуму, на практике же заявленные показатели будут ниже. Все зависит от того, как устроена солнечная батарея.

Готовая батарея в сборе устанавливается на подложку, сверху накрывается стеклом, после чего все швы и стыки герметизируются. Сами батареи также могут соединяться между собой последовательно или параллельно. В результате, получаются небольшие солнечные электростанции, широко используемые на дачах и в частных домах. Единственным условием является чистая поверхность и наличие яркого солнечного света.

Параметры и характеристики солнечных батарей

Основным показателем работоспособности батареи является ее мощность. Максимальное напряжение создается при наличии яркого света и зависит от количества элементов, соединенных последовательно. Важным фактором считается площадь каждого из них.

Нормальное функционирование панелей во многом зависит от дополнительных компонентов системы. Среди них следует отметить контроллер зарядки аккумуляторной батареи, а также инвертор, который нужен для преобразования постоянного тока в переменный.

Каждый аккумулятор обладает допустимым током зарядки, который не должен быть превышен. В противном случае это приведет к выходу из строя всей системы. Мощность, необходимая для зарядки аккумулятора, выбирается в зависимости от его напряжения. Уровень заряда как раз и обеспечивается контроллером, в результате, поступающая солнечная энергия используется максимально полно.

Необходимость использования контроллера связана с недостатками прямого подключения аккумулятора к батарее. В этом случае ток зарядки может быть либо слишком большим, либо слишком маленьким. В первом случае АКБ быстро выйдет из строя, а во втором – аккумулятор не будет полностью заряжен.

Мощность инвертора должна совпадать с аналогичным показателем у подключаемого оборудования. В этом случае в расчет принимается суммарная мощность используемых электроприборов.

Виды солнечных панелей

Кроме мощности и других рабочих параметров, солнечные панели различаются по материалам, используемым в их конструкции.

Монокристаллический кремний

В наиболее качественных панелях применяется монокристаллический кремний. Данные элементы изготавливаются в форме квадрата с закругленными углами. Такая конфигурация обусловлена технологией изготовления, когда выращенные кристаллы изначально принимают цилиндрическую форму. Далее края цилиндров обрезаются и основание принимает нужную конфигурацию, из чего потом делаются заготовки.

Готовые ячейки устанавливаются на подложку и накрываются стеклом или ламинированным покрытием. Полученные таким способом батареи имеют максимально возможный КПД, отличаются высоким качеством и надежностью в работе.

Поликристаллический кремний

Технология изготовления почти такая же за исключением формы кристалла, который в конце изготовления принимает не круглую, а квадратную форму. В его структуру входят мелкие кристаллы в большом количестве, поэтому конечный продукт и получается в квадратной конфигурации.

Сырьем служат отходы, полученные при изготовлении фотоэлементов и микросхем. В результате, готовые приборы обладают более низким КПД, однако конкретные параметры зависят от производителя, и нередко совпадают с монокристаллическими изделиями.

Аморфный кремний

Используется в производстве гибких солнечных панелей. Вместо кристаллов здесь выполняется напыление тонкого слоя кремния со всеми добавками, после чего образуется покрытие нужной толщины. После разрезания листов и приклеивания на них токопроводящих полосок, конструкция покрывается ламинатом.

Такие батареи обладают самым низким КПД, однако они могут сгибаться во всех направлениях, а скатанные в рулон – транспортируются на любые расстояния. Данные изделия незаменимы в полевых условиях, в походах и путешествиях при отсутствии возможности нормальной зарядки.

Преимущества и недостатки

Солнечные батареи, так же как другие устройства обладают своими достоинствами и недостатками. К несомненным плюсам этих систем можно отнести следующие:

Возможность автономной работы позволяет организовать питание объектов, электронных устройств и освещения, удаленных на значительное расстояние от стационарных электрических сетей.
Значительная экономия денежных средств в процессе эксплуатации. Солнечный свет, превращающийся в электроэнергию, ничего не стоит и не требует дополнительных расходов. Платить приходится лишь за инверторы и аккумуляторные батареи, требующие периодической замены. И даже в этом случае солнечные панели окупятся примерно за 10 лет при среднем гарантийном сроке службы в 25-30 лет. При соблюдении всех правил эксплуатации, батареи смогут прослужить еще дольше.
По сравнению с обычными электростанциями, потребляющими топливо и загрязняющими окружающую среду, схема работы солнечных панелей отличается экологической чистотой и отсутствием шума.

Тем не менее, данные устройства обладают и серьезными недостатками, которые следует заранее учитывать в предварительных расчетах:

Высокая стоимость не только панелей, но и дополнительных компонентов – инверторов, контроллеров, аккумуляторных батарей.
Окупаемость наступает слишком долго. Деньги в течение длительного времени оказываются извлеченными из оборота.
Солнечные системы с фотоэлектрическими элементами требуют очень много места. Довольно часто для этих целей приходится задействовать не только всю крышу, но и стены здания, серьезно нарушая проектные дизайнерские решения. Дополнительное место необходимо аккумуляторным батареям с большой емкостью, которые в отдельных случаях могут занять целое помещение.
Процесс вырабатывания электроэнергии происходит неравномерно, в зависимости от времени суток. Этот недостаток компенсируется аккумуляторными батареями, которые днем накапливают электроэнергию, а ночью отдают ее потребителям.

Изготовление солнечных батарей

Конструкция стандартной солнечной батареи состоит из нескольких компонентов. Основной деталью является сама панель, выполненная в виде прямоугольного прозрачного короба, внутри которого располагаются тонкие квадраты кремния темного цвета. Кремний в соединении с кислородом представляет собой оксид кремния, используемый в качестве основы для батарей, на чем основан их принцип действия.

Процесс изготовления солнечных панелей можно условно разделить на несколько этапов:

Первый этап заключается в подготовке сырья. В этот период очищается состав кварцевого песка путем прокаливания его вместе с коксом. В результате, из него выделяется кислород и остается только чистый кремний, внешне похожий на уголь.
Затем начинается выращивание кристаллов, и в этот период упорядочивается структура кремния. В специальном тигле он разогревается до температуры плавления, после чего в полученную лаву добавляется специальная затравка. Она похожа на готовый кристалл и вокруг него начинают образовываться слои кремния с упорядоченной структурой, чтобы в дальнейшем соблюдался принцип работы солнечных батарей. Через несколько часов получается готовый кристалл цилиндрической формы, обрезаемый по краям. В сечении получается квадрат с закругленными краями.
Заготовка разрезается на тонкие пластинки по 100-200 микрон, после чего они тестируются, сортируются и направляются на следующий участок.
На следующем этапе пластинки запаиваются в секции, из которых на стеклянной основе формируются блоки. Стекло выполняет защитную функцию и уберегает готовые элементы от механических повреждений. Одна секция состоит из 9-10 отдельных элементов, а все устройство солнечной батареи включает в себя 4-6 секций и более.
Далее выполняется ламинирование пластин, спаянных в блоки. Для этого используется этиленвинилацетатная пленка. После наносится защитное покрытие, формируется строение солнечных батарей. Вся информация поступает на компьютер, отслеживающий уровень вакуума, давления и температуры.
На завершающей стадии осуществляется монтаж алюминиевой рамы и соединительной коробки. Готовая конструкция тестируется, проверяется как работает солнечная батарея, проводятся измерения всех показателей и технических параметров.

electric-220.ru

РубрикаРазное
