Принцип работы кран маевского автоматический: устройство, принцип работы и обзор схем установки
как пользоваться, как работает, как открыть автоматический клапан, устройство, видео, фото
Особенности эксплуатации отопительных систем неизбежно приводят к проникновению и продвижению по внутреннему контуру системы отопления небольших объемов воздуха.
Постепенно воздух скапливается в радиаторах отопления, что препятствует распределению тепла и снижает эффективность работы центрального или автономного отопления.
В комплексе профилактических мер по оптимизации работы отопительной системы присутствуют:
- Соблюдение нормативной величины уклонов теплопроводов;
- Установка расширительных баков;
- Крепление на радиаторы специальных воздухоотводных кранов.
К настоящему времени разработано несколько вариантов устройств, позволяющих потребителям самостоятельно стравливать воздух из батарей, чтобы отрегулировать теплоподачу. Наибольшую надежность и удобство пользования показала созданная в 30-е годы прошлого столетия конструкция Маевского – игольчатый воздушный радиаторный клапан.
Отличия автоматического крана от ручного
Производители предлагают несколько видов крана Маевского, среди которых чаще всего используются автоматический и ручной варианты.
Имеются определенные различия в конструкции, порядке установки, принципе работы и условиях применения видов крана. При выборе крана Маевского следует учитывать следующие отличия ручной и автоматической модели:
- Автоматический воздухоотводчик, в отличие от ручного, имеет более сложную конструкцию;
- Ручной кран обеспечивает сброс воздуха с помощью принудительного откручивания запорного винта, автоматическое устройство функционирует самостоятельно, не требуя участия человека;
- Кран Маевского автоматического типа чувствителен к засорению отопительных радиаторов, поэтому его нужно периодически прочищать;
- Ручные модели могут эксплуатироваться длительное время на любых видах систем отопления, автоматы Маевского более эффективны в автономных системах, менее подверженных засорению;
- Если ручные воздухоотводчики можно устанавливать на чугунные батареи, то автоматические устройства лучше использовать для современных радиаторов с антикоррозионной защитой.
- Радиаторы отопления для квартиры лучше покупать сразу с установкой, т.к. самостоятельный монтаж может приводить к нежелательным последствиям!
Конструкция крана-автомата
Автоматическое стравливающее устройство Маевского предназначено для установки на верхней радиаторной заглушке с противоположной стороны от линии теплоподачи. Конструкция крана-автомата включает:
- Прочный цилиндрический кожух с верхним отверстием под выпуск воздуха и резьбовым основанием для присоединения к радиатору. Материалом корпуса служит латунь либо хромированная сталь;
- Внутрь корпуса помещается специальный поплавок, взаимодействующий с клапаном;
- Запорный клапан свободного хода, реагирующий на положение внутреннего поплавка;
- Специальный ключ для принудительного снятия крышки крана в случае его засорения.
Принцип работы
Автоматический воздухоотводчик работает за счет поплавковой системы, открывающей или закрывающей выпускной клапан. При накоплении в системе воздуха поплавок опускается под собственным весом, приоткрывая клапан.
После стравливания воздушной пробки вода из радиатора поднимает поплавок, прижимая его к водоотводящему клапану.
Внимание! В случае если, система оснащена циркулирующим насосом, то перед проведением процедуры стравливания воздуха из радиатора, насос необходимо отключить. Иначе «воздушную пробку» не удастся удалить полностью.
Надежность работы крана-автомата зависит от нескольких факторов:
- Качество изделия, которое целесообразно приобретать у крупных компаний-производителей, гарантирующих соблюдение технологии изготовления и применение металлов соответствующей марки;
- Правильная установка крана с обязательным соблюдением его вертикального положения, чтобы обеспечить свободное перемещение поплавка, не допуская его заклинивания;
- Автоматическое стравливающее устройство следует использовать только на стальных радиаторах последнего поколения, имеющих защитное покрытие внутреннего контура от коррозии, что снизит возможность засорения крана и ограничения подвижности поплавка;
- Чистота воды в отопительной системе в значительной степени влияет на работу крана Маевского, поэтому его рекомендуется устанавливать в домах с автономным отоплением, где используется относительно чистая вода.
Как пользоваться?
Автоматический кран Маевского устанавливают перед началом отопительного сезона, когда можно слить воду из системы и произвести монтаж устройства без потерь тепла в доме.
Если на батарее стоит сплошная верхняя заглушка, ее необходимо заменить на более современный вариант со специальным отверстием под воздухоотводчик.
Краны-автоматы выпускают с резьбовым основанием трех размеров, что необходимо учитывать при покупке устройства. Кран навинчивают на заглушку, используя прокладку (входит в комплект вместе с воздухоотводчиком и дополнительными инструментами для принудительного откручивания).
Обратите внимание! Кран необходимо закрепить в строго вертикальном положении цилиндра. Это обеспечит его длительную эксплуатацию.
При наличии в системе чистой воды (без включений песка и частиц ржавчины) можно проводить профилактический осмотр крана в конце сезона, в других случаях устройство придется снимать и прочищать ежемесячно.
Рекомендации
Кран-автомат Маевского может засориться частицами ржавчины и другими твердыми включениями, присутствующими в воде циркулирующей в системах центрального отопления, особенно в районах старой застройки.
Поэтому данную конструкцию рекомендуется использовать только в автономных отопительных системах загородных домов и коттеджных поселков.
Чтобы повысить эффективность работы крана Маевского, батарею при монтаже следует располагать на 1-1,5 см выше с той стороны, где будет крепиться воздухоотводчик. Это поможет стравливать максимальное количество воздушных пробок и повысит теплоотдачу радиатора.
Из этого видео Вы узнаете, как пользоваться краном Маевского:
- Автор: Katya
- Распечатать
Оцените статью:
(1 голос, среднее: 5 из 5)
Поделитесь с друзьями!
Воздухоотводчик: автоматический, ручной, кран «Маевского»
В некоторых случаях в отопительной системе скапливается воздух. Для открытых систем (с расширительными бачками открытого типа) это не проблема — он выходит сам, а для систем закрытых необходимо его удалять. Так как открытых систем становится все меньше — они считаются менее стабильными — то устройства для отведения воздуха стали неотъемлемой частью современного отопления. Сегодня есть как автоматические, так и ручные модели. Бывают разных конструкций, подсоединительных размеров, изготавливаются из разных материалов. Но функция у них одна — удалять газы из системы отопления.
В нормально спроектированных системах воздух появляется редко. В основном после заполнения или подпитки. При не совсем удачной компоновке подсос происходит постоянно. Чем грозит большое его содержание в системе? Самый неприятный момент — в этом случае активизируется коррозия, металлические компоненты системы быстро ржавеют и выходят из строя. Вторая проблема: повышенный уровень шумов. И третья — образуются воздушные пробки. Потому в каждой системе в самой высокой точке устанавливают автоматические воздухоотводчики.
Это радиаторный автоматический воздухоотводчик. Он лишь немного больше крана «Маевского», стоит порядка 2$, зато отводит газы самЧаще всего газы скапливаются в верхушках радиаторов. Тогда в нем ухудшается циркуляция теплоносителя. А это приводит к тому, что греется батарея только частично (какая часть остается холодной зависит от типа подключения). Потому в каждом отопительном приборе (радиаторе, регистре или полотенцесушителе) устанавливают ручные воздухоотводчики. В нашей стране чаще всего ставят кран «Маевского».
Почему на радиаторы ставят ручные модели? Они занимают меньше места и стоят дешевле. Но есть современные специальные модификации автоматических устройств, которые по размерам только чуть больше. Стоят они дороже (устройство сложнее), но воздух отводится сам.
Где устанавливают радиаторные воздухоотводчики? В свободном от труб верхнем коллекторе радиатора.
На какие радиаторы необходимо устанавливать газоотводчики
Обязательна установка на алюминиевых батареях. При контакте алюминия с теплоносителем вода разлагается на составляющие, одна из которых — водород. Потому в таких отопительных приборах отводить газы обязательно.
Желательна установка и на частично биметаллических радиаторах. В них площадь контакта алюминия с теплоносителем сильно уменьшена, но все равно присутствует. Потому и установка крана «Маевского» желательна.
Это прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только «пимпочка» должна смотреть вверхПолностью биметаллические радиаторы более безопасны в этом плане: вся сердцевина у них из стали. Но многие производители в рекомендациях по установке требуют наличия подобного устройства.
Неэффективны эти устройства на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. А эти приборы (и ручные, и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха ставят стандартные или шаровые краны.
С трубчатыми радиаторами и регистрами дело обстоит примерно также, как и для чугунных: эффективно работают только краны. Потому ставить на них воздухоотводчики смысла нет.
Это — игольчатый воздухоотводящий клапан, или кран «Маевского»На стальные панельные радиаторы установка кранов «Маевского» обязательна. Дело в том, что проходы для циркуляции теплоносителя имеют небольшой диаметр. И если образуется воздушная пробка, движение теплоносителя заблокируется. Он полностью или частично перестанет греться. Удалить пробку можно лишь слив большую часть теплоносителя и заполнив ее снова. Потому чаще всего панельные радиаторы прямо с завода идут с воздухоспускными клапанами.
Виды и технические характеристики
По способу отведения эти устройства бывают двух типов:
- ручные;
- автоматические.
Изготавливают их с разными диаметрами. Самые распространенные это 1/2” и 3/4” (полдюйма и три четверти дюйма). В природе существуют еще 1/8”, 1/4” и 3/8”, но в наших системах они не используются. Чаще всего используется модификации и полудюймовым диаметром 1/2”, в другой системе единиц он называется еще ДУ 15. В этом случае число 15 — это обозначение подсоединительного размера в миллиметрах.
Ручное и автоматическое устройство для отвода газов из отопительной системыКроме диаметров важны еще такие параметры:
- Рабочее давление. В большинстве моделей он 10 атм, есть устройства, рассчитанные на работу при 16 атм.
- Тип рабочей среды. Есть воздушные клапаны, есть работающие с жидкостями. В системах отопления используются работающие жидкостям или универсальные (и воздух и жидкость).
- Температура рабочей среды. Чаще встречаются с рабочей температурой 100 oC — 110 oC. Бывают, работающие до 150 oC.
- Тип резьбы: наружная или внутренняя.
Эти технические характеристики воздухоотоводчиков нужно подбирать под существующий тип системы. Для индивидуальных систем отопления подойдут любые, а вот подбирая устройства для радиаторов, запитанных от централизованных систем, нужно знать и давление, и температуру именно для вашего дома (узнайте в ЖЭУ, ДЭЗ, ЖЭК и т. п.).
Принцип работы автоматического воздухоотводчика
Конструкции этих устройств могут меняться, но принцип действия остается один. Устройство, представляет собой полый цилиндр, который состоит из двух частей — верхней и нижней. Между собой они соединяются при помощи резьбы, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом. В верхней части есть небольшой полый выступ цилиндрической формы. Через этот выступ и выходит из системы воздух. На нем имеется резьба, на которую накручивается пластиковая (полипропиленовая) крышка. Этой крышкой можно при желании прекратить стравливание воздуха (закрутить ее).
Одно из устройств — просто и эффективноРабота автоматического воздушного клапана основана на плавучести размещенного внутри поплавка. Поплавок соединен со стержнем, который воздействует на подпружиненный золотник, перекрывающий выпускное отверстие. Если воздуха в системе нет, корпус воздухоотводчика заполнен теплоносителем, поплавок поднялся вверх. В таком положении стержень подпирает золотник, и воздух не выходит (и не заходит). При появлении в системе воздуха, теплоноситель понемногу вытесняется, поплавок опускается вниз. Стержень не так сильно давит на золотник, и пружина открывает выпускное отверстие. Скопившийся газ выходит, в корпус снова набирается теплоноситель, клапан закрывается.
Одна из моделей с более сложным подпружиненным механизмом выпуска воздухаВ устройствах разных фирм механизм воздействия на золотник бывает разным, но принцип при этом неизменен: поплавок внизу, клапан закрыт, поднялся — открыт. Принцип действия одной из модификаций продемонстрирован в видео.
Виды автоматических воздухоотводчиков и их установка
Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливаются специализированные или угловые модификации. Они вкручиваются в коллектор радиатора (если позволяет диаметр) или устанавливаются через переходник.
Вне зависимости от вида устанавливать устройство нужно так, чтобы выпускное отверстие (колпачок) было направлено вверх. Есть два способа монтажа:
Отсечной клапан имеет внутри подпружиненную прокладку, которая в отпущенном состоянии перекрывает теплоноситель. При установке воздухоотводчика клапан отдавливается вниз, открывая доступ к системе. Это нехитрое устройство очень желательно ставить в системах централизованного отопления. Оно позволяет без останова и слива системы снимать воздухоотводчики. А снимать их придется для чистки. В общих системах теплоноситель имеет много примесей, которые оседают и забивают золотник и подпирающий его механизм. Если грязи набирается много, через выпускное отверстие начинает проходить теплоноситель. Это означает, что пришла пора разбирать его и чистить. Вот тут и выручает отсечной клапан. С ним вы просто выкручиваете устройство для отвода воздуха, пружина освобождается и запирает отверстие прокладкой.
При установке автоматического воздухоотводчика есть несколько правил:
Немного о ценах. Она имеет значительный разброс и зависит от производителя, диаметра подключения (полудюймовые примерно на 10-15% дороже), а также от использованного материала. Самые дешевые модели стоят около 5$, самые дорогие — 15$. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. К примеру, автоматический воздухоотводчик Danfoss ДУ 15 можете купить и за 7,63$, и за 11,5$. Но, конечно нужно внимательно смотреть, чтобы не купить подделку. Особенно опасно это с известными фирмами: Danfoss (Данфос), Wind (Винд) или Valtec (Валтэк).
Приведем также цены на запорные клапана. Разброс тоже есть, но не столь существенный: от 1,1$ до 1.8$.
Ручной способ удалить воздух в батареях
И все же чаще на радиаторы ставят ручные модели. И самый распространенный из них — кран «Маевского». Это небольшое, простое и эффективное устройство. Называют его еще игольчатый воздухоотводящий клапан.
Представляет собой металлическую шайбу с нанесенной по окружности резьбой. В шайбе проделано сквозное конусообразное отверстие с резьбой. Диаметр отверстия очень небольшой. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.
Схема крана «Маевского»В отверстие вкручивается запорный цилиндр, на котором также нанесена резьба. В закрытом состоянии он перекрывает поток теплоносителя полностью. Выкручивания цилиндр, конус поднимают, отверстие открывается. Если в радиаторе скопились газы, они выходят. Если газов нет, выходит теплоноситель. Но его не может быть много: в дырку диаметром 1 мм много не вытечет.
В некоторых моделях к корпусу прикреплен пластиковый диск со спускным отверстием (диаметр тоже около 1 мм). Этот диск свободно оборачивается вокруг горизонтальной оси, что позволяет установить спускное отверстие в удобное положение.
Как пользоваться краном «Маевского»
Если у вас собрался воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в каждом комплекте) или обычную отвертку. Вставить ее в прорезь на диске воздухоотводчика, и повернуть ее на один/два оборота против часовой стрелки. При этом послышится шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тоненькая, не пугайтесь). Когда струйка станет сплошной, закрываете кран, повернув ключ (отвертку) в обратном направлении.
Другой вариант ручного воздухоотводчика
Этот клапан производят те же фирмы, что и автоматические. Тут тоже присутствует конус, но конструкция устройства несколько иная. Кроме того имеется ручка. Ей, конечно, удобнее пользоваться, чем ключом. Принцип действия аналогичен: поворачиваете в одну сторону, конус отходит от отверстия, воздух выходит. Провернули в противоположном направлении, закрыли отверстие.
Это еще один ручной воздухоотводчик. Тут тоде присутствует запорный конус, но немного другой формыНемного о ценах. Цена крана «Маевского» 1,2-1,5 $, ручные клапана другого типа — от 2$. Сколько стоить может самый дорогой, сказать сложно, но есть модели «под старину», которые предлагают купить за 20$.
Как установить ручные модели
Кран «Маевского» вкручивается в переходник. Обычно проблем с подбором диаметров не возникает, так как это устройство идет в монтажном комплекте для радиаторов. Только при сборке нужно помнить, что если ставить будете на радиатор слева, нужно сначала в переходник вкрутить воздухоотводчик, подтянуть резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого можно сборку вкручивать в коллектор. Вся установка.
Другой вариант ручного устройства устанавливается не сложнее. Процесс такой же, как при монтаже автоматического. В этом случае также желательна установка в паре с отсечным клапаном (кран «Маевского» без останова системы не снять). Если монтируете с клапаном, в переходник из монтажного набора вкручиваете именно клапан. Затем эту сборку устанавливаете на радиатор. А потом можно в установленный клапан вкрутить воздухоотводчик.
Иногда для обеспечения герметичности на резьбу накручивают подмотку. Только много ее мотать не нужно, и краску использовать нельзя. Лучше взять немного герметика (можно только герметик).
Как устанавливается кран «Маевского» продемонстрировано в видео.
Итоги
В правильно спроектированных системах для отвода воздуха из радиаторов вполне достаточно установить ручные водухоотводчики. Если же газы скапливаются регулярно, проще установить автоматические устройства, и не проверять постоянно греют ли батареи, или пора стравливать скопившиеся газы.
Автоматические краны Маевского — принцип работы
Через определенные промежутки времени, в батареях отопления накапливается воздух.
Воздушные пробки препятствуют циркуляции жидкости в батареях отопления, что приводит коэффициент теплоотдачи к нулевому показателю.
По этой причине радиаторы не могут достаточно хорошо прогреваться, и они становятся холодными, и в помещениях создается дискомфорт.
Содержание статьи:
- Для чего нужен автомат сброса воздуха
- Устройство, выполненное в классическом варианте
- Предварительная подготовка
- Конструктивные особенности
- Как установить в батарею
- Что следует знать при выборе
- Вывод
Для чего нужен автомат сброса воздуха
Народные умельцы всегда пытались решить эту проблему, каждый, как мог.
Самым продвинутым выбором был патрубок с краном, приваренный в точке, которая располагается в самом верху.
Придумывали и другие ухищрения, но все это было не совершенно и неудобно в использовании.
Для того, чтобы система могла работать в полную силу, нужно стравить из нее воздух.
Удобнее всего делать такую процедуру с помощью крана Маевского (как пользоваться).
Первая не автоматическая модель устройства была разработана во времена Союза.
Для пользования воздухоотводчиком нужно было иметь специальный инструментарий.
Теперь, такие конструкции не пользуются популярностью.
В современных магазинах сантехники можно купить автоматический кран Маевского для радиаторов отопления.
Стоит он, не дорого, но может существенно облегчить жизнь тем, у кого в доме обогрев происходит посредством центральной системы отопления.
Устройство, выполненное в классическом варианте
Деталь имеет небольшой металлический корпус (оптимальный вариант – латунный) с миниатюрной воронкой.
С одного конца изделия нарезана резьба для установки на радиаторный проем, с другого — имеется насадка с винтом.
А что вам известно про соединение медных труб обжимными фитингами? Прочитайте в полезной статье, какие инструменты нужны, чтобы осуществить стыковку отдельных участков водопровода по всем правилам.
Как сделать правильный расчет биметаллических радиаторов отопления, написано на этой странице.
Так как затвор монтируется на место ограничителя на отопительном приборе, то его установку производят в то время, когда в системе отсутствует вода.
В приборе есть уплотнительное кольцо, оно необходимо для обеспечения герметичности прибора. А крышечку, в большинстве случаев, делают из пластика или нейлона.
Воздушные клапаны, по обыкновению, изготавливают из латунного сплава (он не подвержен коррозионным процессам).
Сам остов производят из латуни, а сверху, как правило, имеется пластмассовая обшивка. Во внутренней части изделия размещается игольчатый затворник из нержавейки.
Современный рынок предлагает большой ассортимент продукции подобных механизмов от разных поставщиков.
Есть образцы, у которых пластиковый каркас совершает обороты по горизонтали, у других проем вращающегося кожуха располагается, непосредственно, на кромке гайки иглообразного вентиля.
Концепцию работы определяет внутреннее устройство. Устанавливается кран Маевского в крышке – заглушке на конце батареи или в самой высокой точке отопительной системы.
Игольчатый дроссель, который находится в сердцевине, двигается внутри рабочей сферы, а запускает механизм запорный элемент.
Позиция запорного винта устанавливается вручную или с помощью крестовой отвертки.
Многие изготовители комплектуют свои изделия четырехгранным ключом.
С его помощью намного легче можно отрегулировать кран.
Без него будет очень сложно обойтись в том случае, когда до пускового клапана трудно добраться отверткой или рукой.
Иногда, батареи располагают в недосягаемых местах помещения (глубокий альков).
Концепция действия воздушки дает возможность понять, зачем нужен кран Маевского. Без него удалить пробку из системы отопления, порой, бывает очень сложно и, крайне неудобно.
Мастера советуют монтировать подобное устройство в каждой отопительной системе.
При выполнении работ по монтажу воздухоотводчика, нужно придерживаться следующих рекомендаций:
- если теплоноситель подается снизу верх, то воздушный вентиль можно устанавливать только на радиаторах верхних этажей;
- когда в доме сделана горизонтальная разводка, будет целесообразным установить кран Маевского на каждой батарее.
Иногда, устройство монтируют и на полотенцесушителе.
Может быть вам будет интересно посмотреть видео про сварку чугуна электродом в домашних условиях? Ролик размешен на странице с подробным описанием процесса соединения деталей.
Какую купить проволоку для сварки нержавейки полуавтоматом, написано здесь.
На странице: https://ru-canalizator.com/santehnika/s-oborudovanie/svarka-alyuminiya.html написано про сварку алюминия своими руками.
В этом случае, оно должно располагаться вертикально посредством специального тройника. Стравливаемый просвет при этом смотрит в противоположную от стены сторону.
Удалить скопившийся воздух необходимо:
- как только осуществите работы по монтажу отопительной системы.
После установки батарей, в них, как правило, остается воздух.
Даже сильный напор теплоносителя в ограниченном контуре не сможет устранить воздушную пробку;
- такие действия нужно проводить перед тем, как будет производиться запуск отопительной системы после летнего периода.
А знаете ли вы, что, что в жидкости, всегда имеются пузырьки воздуха.
Они, по обыкновению, группируются в наивысшей точке системы; - воздух в батареях может появиться в результате происходящих внутри пустотелых предметов коррозионных процессов, которые способствуют образованию водорода в большом количестве.
Особо, усиленно, данное действие проитекает в глубине алюминиевых радиаторов.
Если их внутреннее содержимое не было обработано специальным составом, то при контакте с теплоносителем, происходит химическое преобразование, результатом которого, является скопление водорода.
Его нужно регулярно стравливать, открывая игольчатый запорный клапан.
Предварительная подготовка
- Необходимо подставить, непосредственно, под клапан глубокую емкость и приготовить половую тряпку, чтобы можно было, при необходимости, вытереть ею пол.
- С помощью шуруповерта или специального ключа, поверните против часовой стрелки устройство на один виток.
Так вы выпустите струю воздуха.
Если его скопилось внутри радиатора много, то кран нужно открыть на полтора оборота.
Он должен находится в таком положении до того момента, пока из системы не выйдет весь воздух.
- Вы больше не слышите характерный свист?
Дроссель нужно перекрыть настолько плотно, насколько это возможно.
[note]Важная информация! При использовании в системе отопления циркуляционных компрессоров, на время процедуры стравливания воздуха, их, лучше отсоединить.[/note]
Если этого не сделать, наружу вместе с воздухом может вырваться жидкая субстанция. Вода зальет всю комнату, но от проблемы с пробкой, вы все равно не избавитесь (как можно устранить течь в трубе отопления прочитайте тут).
Конструктивные особенности
Автоматический вариант, намного удобнее в использовании, чем обычный. У него более замысловатая конструкция.
Болт заменяется механизмом с:
- поплавком,
- жиклером,
- пружиной.
Выпускное отверстие располагается внизу приспособления.
При снижении уровня теплоносителя, на это начинает реагировать поплавок.
Он опускается вниз, приоткрывает игольчатый клапан, и воздух тоненькой струйкой выходит наружу.
Автоматическая версия имеет следующие особенности:
- определяют автоматику по перпендикулярному расположению,
- прибор может работать без вмешательства человека,
- нет необходимости подставлять тазик для слива жидкости, так как при поднятии уровня воды, отверстие перекрывается автоматически;
- его можно устанавливать на системе «теплый пол» и в непосредственной близости от отопительного котла;
- элементы механизма восприимчивы к качеству теплоносителя,
- высокая стоимость изделия.
Специалисты не рекомендуют устанавливать автоматику на трубах городской системы отопления.
Так как отследить качество жидкости у вас не получится, а производить чистку прибора каждый месяц – вы не захотите.
По этой причине устройство будет протекать, и со временем может стать причиной потопа в квартире.
Кроме всего прочего, центральное отопление характеризуется частыми нарушениями при подаче теплоносителя.
В такой системе собирается намного больше ненужного воздуха, чем в случае автономного (про отопление частного дома тепловым насосом прочитайте здесь).
Стравливать воздух через 2-х мм отверстие придется очень долго.
Это же является аргументом и для того, чтобы не монтировать автоматический кран Маевского на чугунные батареи старого образца (про современные радиаторы отопления прочитайте в этой статье).
Для этих целей существуют модели, у которых каркас выполнен из латуни. Такая деталь способна переносить высокую температуру (до 150 градусов).
Возхдухоотводчики, снабженные предохранительным клапаном, устанавливают так же в системах из труб ПВХ.
Установив кран, вы предотвратите разрыв чувствительной конструкции к гидроударам.
Эти модели хорошо себя зарекомендовали в системах центрального отопления, в которых, довольно часто бывают внезапные перепады давления.
Как установить в батарею
Для установки крана Маевского, вам нужно, просто ввинтить подходящую модель в крышку радиатора с обратной стороны подачи воды.
Так как величины пазов на изделиях стандартные, нужно подобрать устройство, чтобы резьба совпадала.
Если на конце батареи (рейтинг производителей биметаллических радиаторов отопления) стоит заглушка без резьбы, она подлежит замене.
На заглушке из чугуна можно легко сделать подходящее отверстие своими руками. Сначала, нужно просверлить проем изнутри, а затем нарезать пазы с наружной стороны.
Для этого вам понадобиться электрическая дрель, 9-ти миллиметровое сверло и метчик с воротком.
Запомните! Пробка имеет левую резьбу, а кран – правую. Для того, чтобы пробка не ослабла в процессе установки, ее нужно придерживать разводным ключом.
Следует знать! Когда вы будете ввинчивать кран Маевского, пробка ослабится. При откручивании воздухоотводчика ограничитель закручивается сильнее.
При установке устройства для укрепления резьбового соединения используют специальную резиновую или силиконовую прокладку.
Паронитовый сальник применять не рекомендуется.
Некоторые сантехники пользуются фум-лентой для труб (устраняет течи) или льняной обмоткой – это делать не обязательно.
Будьте осторожны при выборе.
Присматривайтесь к изделиям, они не должны иметь дефектов.
Некачественная продукция при установке даст трещину.
Запомните! При долгой инертности механизма, он может заклинить.
Тогда придется менять не только кран, но и радиаторный ограничитель.
Что следует знать при выборе
- Это настолько надежная и проработанная конструкция, что к ней не нужно ничего добавлять.
- Нет необходимости платить больше за известную торговую марку, но и слишком дешевая продукция вас должна насторожить.
- Каркас крана из стали и пластика менее надежный, чем из латуни и нержавеющей стали.
- Все краны спускают воздух одинаково медленно. Подумайте о том, какой механизм вам будет удобнее откручивать.
- Поинтересуйтесь, дадут ли вам гарантию на данный вид продукции.
Вывод
[note]Кран Маевского – это довольно простой механизм и стоит он не дорого. Установив краник на системе отопления вашей квартиры или частного дома, вы значительно продлите срок ее службы.[/note]
Кран Маевского: принцип работы — AQUEO.RU
Содержание
- Ручной кран Маевского
- Автоматический кран Маевского
- Монтаж
- Монтаж в радиатор. Видео
Распространенной причиной выхода из строя отопительной системы является наличие воздуха. При наличии воздушной пробки вода не может циркулировать по всей системе. Из-за такой проблемы снижаются характеристики не только отопительного прибора, но и всей системы. Восемьдесят лет назад миру был представлен кран Маевского, при помощи которого можно легко, а главное – за короткое время убрать воздух из коммуникации. Несмотря на простое строение, это изобретение является надежным и все чаще используется в проектах по отоплению.
Виды кранов Маевского
Ручной кран Маевского
Только среди населения его называют краном Маевского. На нормативной документации он называется игольчатым радиаторным воздушным клапаном, который входит в группу запорных механизмов. Многие производители изготавливают несколько видов такого устройства. Такой разнообразный выбор дает возможность подобрать выгодный вариант для определенного места установки. Обычный механизм крана состоит из двух составляющих: корпус, конический винт.
Устройство ручного крана Маевского
Благодаря хорошей калибровки все элементы устройства плотно расположены друг к другу, и находясь в закрытом состоянии, способны предотвращать протечки теплоносителя. Отверстия, которые служат для спуска воздуха, расположены на боковой части прибора. Чаще всего его производят из латуни. Именно этот материал не подвергается ржавлению и имеет долгий срок службы.
Кран Маевского имеет различную конструкцию, поэтому открыть его можно при помощи разных инструментов, начиная отверткой и заканчивая ключом ICMA. В вертикальной системе отопления, где имеется два трубопровода, один из которых осуществляет подачу теплоносителя, а другой – его отвод, наличие такого развоздушивающего механизма на верхних этажах является обязательным. Их подбор осуществляется по диаметру и монтируется в верхние части отопительных приборов. При горизонтальной системе отопления прибор устанавливается на каждом радиаторе. Чтобы спустить воздух со змеевика, используют тройник, который устанавливается в вертикальном положении. Отверстия должны смотреть в сторону стены. Также монтаж устройства требуется в тех конвекторах и радиаторах, которые находятся ниже оси подключения. При таком расположении отвод воздуха станет невозможным.
Удаление воздуха производят сразу же после окончания монтажа системы отопления, так как в процессе могут появляться воздушные пробки. Эту процедуру выполняют перед отопительным сезоном. В процессе эксплуатации воздух попадает в систему, вследствие чего в радиаторе или конвекторе появляются пузырьки. Еще одной причиной может стать выделение водорода в процессе ржавления металла. Если внутренняя часть алюминиевой батареи не покрыта специальным веществом, начинает выделяться водород.
Монтаж ручного крана Маевского
Перед тем, как начать работу, необходимо:
- Приготовить пустое ведро и тряпку, чтобы не залить комнату.
- После этого начинают удалять воздух. Вручную или с помощью отвертки вращают механизм против часовой стрелки на один оборот. Далее из отопительного прибора начнет выходить воздух. Можно сделать еще один поворот, если скопилось много воздушных пробок. Кран должен находиться в открытом положении до тех пор, пока из него не пойдет вода.
- После выполнения процедуры производят его закрытие.
Такой вид устройства, как правило, не применяется на магистралях, где происходит постоянное скопление воздушных пробок.
Автоматический кран Маевского
Теплообменники: виды, устройство и принцип работы
Автоматический кран Маевского
Ручной вид этого механизма довольно прост в эксплуатации, поэтому с ним может справиться тот, кто никогда не работал сфере отопления. В тех местах, где завоздушивание системы происходит постоянно, необходимо использовать автоматическую систему отвода воздуха. Такая проблема происходит в случае неправильного монтажа труб отопления. Воздухоотводчик устанавливают в труднодоступных местах.
Их конструкция довольно разнообразна, но принцип действия одинаковый. Одной из частей корпуса является поплавок, выполненный из пластмассы. С помощью флажка этот механизм сдавливает шток с пружиной, что дает возможность удаляться воздуху. Когда в корпус попадает теплоноситель, поплавок поднимается и закрывает отверстие, предотвращая при этом утечку. Также в механизме установлен отекающий клапан, который служит для ремонта или замены крана.
Кран в открытом и закрытом виде
Автоматические воздухоотводчики представлены на рынке в широком выборе. Среди них различают такие типы:
- специальные;
- радиаторные;
- прямые;
- угловые.
Подобрать его для определенной системы отопления не составит труда.
Монтаж
Гидрострелка: принцип работы, назначение и расчеты
При его монтаже не нужно иметь особого опыта и квалификации. Для этого только необходимо выбрать размер устройства. Воздухоотводчик размещается в верхней части отопительного прибора, на противоположной стороне от входа теплоносителя.
Перед началом монтажа необходимо произвести спуск воды из системы.
Далее удаляется заглушка, и на ее место устанавливается кран. Хоть данные механизмы и оснащены резиновыми уплотнителями, использовать обмотку все ровно необходимо. Для этих целей используют ФУМ-ленту. Нынешние радиаторы уже оснащены специальными отверстиями в пробках для установки воздухоотводчика, что значительно упрощает монтаж. Они направлены в противоположную сторону от несущей конструкции. Это делается для удобства использования: чтобы во время спуска воздуха можно было поставить емкость для воды. Какой будет кран, ручной или автоматический, зависит от личных пожеланий клиента, а также особенностей системы отопления.
Перед его установкой в старые отопительные приборы необходимо выполнить некоторые работы:
- перед тем как устанавливать воздухоотводчик в старые чугунные батареи, необходимо сделать отверстие в верхней заглушке и нарезать резьбу;
- при использовании таких батарей монтаж автоматического вида не рекомендуется. В подобных отопительных системах теплоноситель может загрязняться, поэтому нужно будет заниматься очисткой запорного механизма. Отопление в таких домах часто отключают, следовательно, и пробки будут появляться с большой периодичностью;
- в отопительной системе случаются большие гидравлические перепады, доходящие до 15 атмосфер. Поэтому лучше всего применять автоматические воздухоотводчики типа ОМЕС или МС-140. Такие приборы могут работать при температуре свыше 150 ºС.
Монтаж в радиатор. Видео
Балансировочные клапаны для систем отопления: применение и принцип работы
О том, как правильно сделать монтаж крана в радиатор отопления, можно узнать из видео ниже.
Кран Маевского является надежным приспособлением и может употребляться на протяжении многих лет. На их долговечность может влиять состояние теплоносителя. Если он сильно загрязнен, то, соответственно, засоряется воздухоотводчик. Грязь может находиться как в самом корпусе, так и на пластмассовых прокладках, поэтому потребуется его прочистка. Это можно сделать с помощью обычной булавки или иглы. Если возникла потребность его замены, то нужно приобрести себе разводной ключ. Им необходимо зафиксировать пробку отопительного прибора, так как при демонтаже воздухоотводчика она может ослабляться. Его установка не забирает много времени и солидных финансовых затрат. Такая деталь поможет в обслуживании коммуникаций и увеличит их результативность.
принцип работы + где, зачем и как устанавливать
Низкая эффективность работы отопительной системы в большинстве случаев объясняется просто: батареи завоздушены. Небольшое количество воздуха попадает в систему, накапливается в отдельных ее элементах и препятствует нормальной циркуляции теплоносителя. Решить проблему завоздушенности радиаторов не сложно — достаточно установить обычный кран Маевского. С его помощью удалить лишний воздух из системы очень легко, а количество теплоносителя при этом останется неизменным.
Содержание
1 Как работает данный прибор?
2 Устройство различных моделей крана Маевского
2.1 Модель на ручном управлении
2.2 Конструкция автоматического крана Маевского
2.3 Что дает использование предохранительного клапана?
3 Как выбрать подходящее устройство?
4 Выбор места и порядок установки
Как работает данный прибор?
Небольшой цилиндр устанавливают вверху радиатора или в другом подходящем месте. Внутри цилиндра расположен специальный клапан, который управляется винтом.
Кран Маевского — это небольшое устройство, отличающееся простотой в установке и эксплуатации. Для обслуживания ручной модели понадобится некоторое пространство в нише радиатора
Если нужно спустить воздух из системы, кран просто открывают, а затем закрывают. Это первое, что следует сделать, если радиатор или какая-то часть отопительной системы прогревается слабее, чем остальные. Если вскоре температура нагрева в проблемном месте повысилась, проблему можно считать решенной. Если после стравливания воздуха радиатор не нагревается, скорее всего, он засорен. Придется демонтировать радиатор, промыть его и установить снова.
Если система работает в режиме принудительной циркуляции, перед стравливанием воздуха необходимо отключить циркуляционный насос. Если этого не сделать, часть воздуха будет увлечена потоком теплоносителя и останется в системе. После отключения насоса нужно подождать хотя бы пять минут, и лишь после этого открывать воздухоотводчик. За этот время пузырьки воздуха поднимутся вверх.
После того, как воздух покинет систему, из крана потечет вода. Это будет тонкая струйка диаметром примерно 1,5 мм. Поэтому еще до начала стравливания воздуха следует убрать от радиатора вещи, которые могут намокнуть, а также запастись подходящей емкостью для воды. Для применения крана Маевского не требуется сливать теплоноситель или демонтировать радиаторы. Изучив принцип работы крана маевского следует уделить внимание конструкции отдельных моделей.
Устройство различных моделей крана Маевского
Воздухоотводчик Маевского представляет собой устройство, в центре которого находится игольчатый запорный клапан. Движением клапана управляет специальный четырехгранный винт. Снаружи имеется резьба стандартного размера: ½, ¾ или 1 дюйм. Управляющий винт снабжен головкой с прорезью для крестовой отвертки. Кроме того, его можно вращать с помощью специального ключа или обычных пассатижей. Существует несколько моделей воздухоотводчика Маевского. Интересные сведения об этом полезном устройстве содержатся в следующем видеоматериале:
macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>Модель на ручном управлении
Это самый простой и вполне надежный прибор, позволяющий контролировать количество воздуха в отопительной системе. Простейший кран Маевского состоит из:
- прочного латунного корпуса;
- стального игольчатого клапана;
- пластикового кожуха.
Конструкция устройства может варьироваться: в одних моделях пластиковый кожух движется в горизонтальной плоскости, в других имеется специальное отверстие на грани гайки клапана. Помимо обычного ручного крана Маевского выпускают еще две его разновидности: автоматический кран и модель со встроенным предохранительным клапаном.
Ручной кран Маевского можно устанавливать практически на любых радиаторах. Чтобы открыть его, можно использовать специальный ключ, а также отвертку или пассатижи
Конструкция автоматического крана Маевского
Это устройство выглядит как небольшой металлический цилиндр, в верхней части которого сделано отверстие. Внутри, помимо игольчатого клапана, находится также датчик, работающий по принципу поплавка. Датчик реагирует на изменение объема воздуха внутри крана. При достижении критической величины клапан открывается и спускает накопившийся воздух, а затем закрывается. Для работы такого прибора вмешательство человека практически не требуется, достаточно просто установить его в подходящем месте.
Автоматизированные модели чувствительны к состоянию теплоносителя. Узкое отверстие может легко забиться, что приведет к ненужному срабатыванию клапана. Устранить такой засор можно с помощью обычной швейной иглы.
Что дает использование предохранительного клапана?
Воздухоотводчик Маевского с предохранительным клапаном — это несколько усложненная разновидность модели с ручным управлением. Предохранительный клапан чувствителен к давлению теплоносителя в системе. Если этот показатель превысит отметку в 15 атмосфер, предохранительный клапан откроется и начнет спуск теплоносителя из отопительного контура. Такая ситуация может возникнуть при внезапном гидроударе, в этом случае клапан позволит предотвратить поломку элементов системы.
Как выбрать подходящее устройство?
Чтобы выбрать подходящую модель крана Маевского, необходимо оценить состояние и возможности своей отопительной системы, а также особенности размещения радиаторов. Простые модели на ручном управлении уместны практически везде. Следует помнить, что для вращения управляющего винта понадобится некоторое пространство: больше — для работы отверткой или пассатижами, меньше — если клапан открывают с помощью специального ключа. В нишах для радиаторов пространство может быть очень ограниченным.
Автоматизированные модели будут очень удобны именно для таких случаев с ограниченным доступом к радиатору, помещенному в тесную нишу или скрытому декоративным экраном. Однако использование автоматических воздухоотводчиков не рекомендуется в домах с централизованной системой отопления.
Обычно в таких домах теплоноситель настолько загрязнен, что отверстие крана вскоре забивается. Устройство придется прочищать раз в месяц или чаще, что сведет на нет все удобство его использования. Кроме того, перебои в подаче теплоносителя при централизованном отоплении происходят довольно часто, поэтому в такой системе накапливается больше ненужного воздуха, чем при автономном отоплении. Процесс стравливания воздуха через двухмиллиметровое отверстие может занимать слишком много времени.
По этим же причинам не стоит устанавливать автоматизированные модели на старые чугунные радиаторы. Для них рекомендуется использовать специальные модели в латунном корпусе, например, МС140 по ГОСТу 9544-93. Это устройство переносит повышение температуры до 150 градусов и пригодно не только для систем с жидким теплоносителем, но и для парового отопления.
На старые чугунные радиаторы рекомендуется устанавливать специальные модели крана Маевского, которые изготовлены из латуни и обладают повышенной прочностью
Воздухоотводчики с предохранительным клапаном рекомендуются для монтажа в системы из труб ПВХ. Эти конструкции чувствительны к гидроударам и установка крана позволит предотвратить разрыв. Также эффективны эти модели в системах центрального отопления, которые часто подвергаются внезапным перепадам давления.
Выбор места и порядок установки
Чтобы установить воздухоотводчик Маевского, достаточно просто вкрутить подходящую модель в пробку радиатора со стороны подачи. Поскольку размеры резьбы на устройстве стандартные, нужно выбрать устройство с соответствующей резьбой. Если же на радиаторе установлена пробка без резьбы, ее следует заменить.
На чугунной заглушке не сложно сделать необходимое отверстие самостоятельно. С внутренней стороны следует просверлить отверстие, а затем нарезать резьбу с наружной стороны. Понадобится электродрель, сверло на 9 мм, а также метчик с воротком 10х1.
Кран имеет правую резьбу, а пробка — левую. В процессе установки следует придержать пробку разводным ключом, чтобы ее резьба не ослабла. Следует помнить, что при вкручивании воздухоотводного крана пробка ослабляется. При откручивании крана (например, для замены), пробка завинчивается сильнее.
При установке крана Маевского следует использовать разводной или газовый ключ, чтобы затянуть устройство или придержать пробку, в которую монтируется кран
При монтаже устройства резьбу следует укрепить специальной прокладкой. Такая прокладка может быть выполнена из резины или силикона, а вот паронитовые прокладки с краном Маевского использовать не рекомендуется. Некоторые предпочитают дополнительно использовать для укрепления резьбы льняную обмотку или фум-ленту, но это не обязательно. Совет — при установке нужно направить выпускное отверстие слегка вниз. Так будет удобнее собирать воду, которая вытечет из радиатора по окончании стравливания воздуха.
Для установки кранов Маевского выбирают самую высокую точку системы, поскольку воздух поднимается вверх. При этом, конечно же, необходимо учитывать особенности устройства отопительной системы конкретного дома или квартиры.
При вертикальной схеме отопления следует поставить воздухоотводчики на все радиаторы верхнего этажа, имеющие нижнюю подающую при обратной магистрали. Также обеспечить кранами Маевского следует все приборы, подводка которых (или ее часть) до стояка расположена ниже верхней оси подключения, поскольку в этом случае удаление воздуха из системы естественным образом будет затруднено.
На схеме показан принцип установки крана Маевского при вертикальной и горизонтальной системе отопления. Кран необходим в местах скопления воздуха
При горизонтальной системе отопления воздухоотводные краны устанавливают на все отопительные приборы: батареи, коллекторы и т.п. Система теплого пола не всегда нуждается в отводе воздуха, однако очень часто такой клапан все же приходится ставить.
Отдельного внимания заслуживает монтаж воздухоотводчика на полотенцесушителе. На моделях с нижним подключением для этого даже предусмотрено специальное отверстие. А вот полотенцесушители с боковым подключением придется немного доработать. На подающую подводку монтируют металлический тройник с резьбой подходящего диаметра. При этом выходное отверстие воздухоотводного крана должно быть развернуто от стены.
Рекомендуется всегда устанавливать кран Маевского на полотенцесушитель. В зависимости от модели следует ставить один или два крана
Чтобы понять, нужно ли устанавливать воздухоотводчик в конкретном месте, следует просто представить себе движение воздуха в системе. Если понятно, что воздух может свободно перемещаться дальше по системе, кран не нужен. Если же воздух не может покинуть систему естественным путем, понадобится специальный прибор.
- Автор: Олеся
- Распечатать
Оцените статью:
(7 голосов, среднее: 3.9 из 5)
Поделитесь с друзьями!
описание и разновидности кранов, особенности устройства и проведения работ по установке
Отопительная система перестает нормально работать в силу ряда причин, среди которых – скопление воздуха, когда образованные воздушные пробки не дают воде свободно двигаться. Как результат – радиатор, где накапливается воздух, не может нормально работать, соответственно, нарушается трудоспособность всей системы отопления. Среди вариантов решения проблемы, то есть избавления системы от ненужного воздуха, является применение крана Маевского, который использует уже не одно поколение людей.
- Принцип работы кранов Маевского
- Подготовительные работы
- Автоматический кран Маевского и его работа
- Как устанавливать кран Маевского своими руками
- Особенности ухода
Кран Маевского прост в работе, но при этом надежен и эффективен. В данной статье мы узнаем о принципе работы кранов Маевского и о том, как он устроен.
Принцип работы кранов Маевского
Кран Маевского – это народное название сантехнического прибора, который согласно госстандарту называется игольчатый радиаторный воздушный клапан и причислен к категории запорных кранов.
Кран Маевского имеет несколько вариантов конструкций, благодаря чему можно выбрать максимально подходящий вариант в плане удобстве, учитывая место установки. Классическая модель крана Маевского состоит из двух частей:
- корпуса;
- винта в вид конуса.
Обе части прижаты друг к другу очень плотно благодаря калибровке, так, в закрытом виде конструкция способна хорошо удерживать носитель тепла. В боковой части корпуса устройства имеется специальное отверстие для стравливания воздуха.
В качестве материала для изготовления крана Маевского чаще всего используется латунь. Такой сплав имеет максимальную степень устойчивости к коррозии, чем обеспечивает ему длительный срок эксплуатации. Разные конструкции крана Маевского открываются по-разному:
- при помощи спецключа ICMA;
- отвертки;
- вручную.
Принцип работы данного устройства такой:
- кранами Маевского в вертикальной системе отопления на основе нижней трубы подачи воды и верхней нитки отвода носителя тепла оснащаются все приборы верхнего этажа. Их подбирают по диаметру и вкручивают в верхние радиаторные футорки;
- если отопительная система горизонтальная, то краны Маевского должны быть установлены на каждой батарее. Для полотенцесушителя при боковом подключении нужно поставить тройник. Его монтируют вертикально так, чтобы отверстие имело направление от стены;
- устанавливать краны Маевского на конвекторы или радиаторы нужно тогда, если в отопительной системе есть участки, которые находятся ниже верхней оси его подключения.
В обязательном порядке процедуру развоздушивания следует проводить сразу же после установки отопительной системы, поскольку даже в начале работы воздушные пробки начинают появляться в радиаторах. Такую процедуру следует проводить после окончания лета после включения системы отопления. Если этого не сделать, то дополнительные проблемы могут случаться вследствие подсасывания воздуха в систему из-за того, что в теплоносителе остались эти пузырьки.
Воздух скапливается по причине выделения водорода при коррозии металла, из которого сделаны элементы коммуникации. Например, радиаторы из алюминия, если не имеют специального покрытия, постоянно могут выделать водород в теплоноситель, создавая скопление воздуха.
Подготовительные работы
Перед тем как приступить к работе по развоздушиванию, нужно сделать следующее:
- приготовьте емкость для воды и тряпку, чтобы полы в помещении не залились;
- поверните кран Маевского нужным способом против часовой стрелки на один оборот и дождитесь, чтобы воздух, шипя, вышел из радиатора. Если его там слишком много, то поверните его еще немного. Оставьте его открытым до тех пор, пока из отверстия не перестанет выходить воздух, а вместо него начнет вытекать вода;
- закройте кран Маевского очень плотно. Если система предусматривает насосы, то для принудительной циркуляции за пару минут до начала работы отключите их. Если этого не сделать, то вы не сможете избавиться от пробки целиком.
Как правило, кран Маевского в крупных отопительных магистралях, где воздушные пробки скапливаются регулярно, не используется. Для систем такого типа применяются другие, более сложные конструкции для отвода газов.
Автоматический кран Маевского и его работа
Кран Маевского бывает ручным и автоматическим. Ручная его конструкция редко когда вызывает сложности в плане использования даже у новичков.
Однако в таких местах, где системы засоряются воздухом постоянно, требуется установка автоматического воздухоотводчика. Иногда это требуется в таких местах, где трубы отопления изначально были установлены неправильно.
Благодаря автоматическому крану Маевского у вас не будет необходимости регулярно проводить процедуру развоздушивания. Также такой вариант отлично подойдет для труднодоступных мест.
Автоматические конструкции отличаются друг от друга по конструкции, но принцип работы у них одинаковый:
- на корпусе есть полое отверстие с пластмассовым поплавком. Он надавливает на шток, оснащенный пружиной, который открывает доступ к атмосфере, и воздух выходит;
- если полость целиком заполнена теплоносителем, то поплавок давит на шток, отверстие закрывается, и выход воды блокируется;
- чтобы устройство было удобно ремонтировать или заменять в случае износа, его оснащают отсекающим клапаном. Его вкручивают в систему отопления, а потом накручивают;
- есть функция нажатия на флажок на клапане, чтобы не было утечки теплоносителя.
Краны Маевского автоматического типа присутствуют в продаже в огромном ассортименте, они могут быть разными:
- прямыми;
- угловыми;
- специальными;
- радиаторными.
Благодаря такому разнообразию вы легко найдете то, что подойдет для вашей системы отопления.
Как устанавливать кран Маевского своими руками
Чтобы установить такое приспособление самостоятельно, особой опыта в этом деле не нужно. Главное – это правильно подобрать нужный размер по резьбе. Его располагают вверху радиатора с той стороны, которая находится противоположно входу теплоносителя.
Перед тем как установить кран Маевского нужно слить всю воду из системы, потом выкрутить заглушку в радиаторной пробке и установить кран на ее место. Далее его оснащают для уплотнения резиновыми кольцами и, при желании, дополнительно обмоткой. В целях подстраховки для лучшей герметизации намотайте на резьбу ФУМ-ленту или волокно изо льна.
Иногда радиаторы имеют в пробках специальные отверстия для установки крана Маевского, что делает работу гораздо проще. А если в батарее стоит заглушка другого типа без специального отверстия, ее меняют.
Устанавливать прибор следует так, чтобы отверстие находилось со стороны противоположной от стен и направлялось чуть вниз. Благодаря этому можно будет подставить емкость для сбора стекающей воды. Ручной или автоматический кран выбираются в зависимости от особенностей вашей отопительной системы.
Если ваши радиаторы – старые, сделанные из чугуна, то установка на них кранов Маевского, требует проведения некоторых подготовительных работ:
- просверлите отверстие на верхней заглушке, затем нарежьте резьбу и потом уже вкрутите сам прибор;
- не рекомендуют на чугунных радиаторах устанавливать устройства автоматического типа, поскольку теплоноситель может быть слишком грязным и кран придется очень часто чистить;
- иногда центральные отопительные системы могут создавать гидравлические удары, при таком явлении лучше отдать предпочтение автоматическим воздухоотводчикам, способным выдерживать высокие температуры.
Особенности ухода
Краны Маевского очень надежны и способны отлично выполнять свои функции несколько лет подряд. Но если теплоноситель сам по себе грязный, то его отверстие со временем тоже забьется, поэтому кран нуждается в регулярной прочистке.
Прочистка может осуществляться прямо в латунном корпусе или же в специальной пластмассовой подкладке. Удаляют загрязнения при помощи простой иголки или булавки.
Если вам потребуется сменить старый испорченный конструкцию Маевского на новый, то для этой цели вам потребуется гаечный или разводной ключ. С его помощью зажмите и придержите радиаторную пробку, поскольку при выкручивании прибора она будет слабеть.
Помните, что монтаж кранов Маевского на радиаторы системы отопления не только прост в плане работы, но еще и не обойдется вам в огромные финансовые затраты, да и сама работа не займет много времени. Однако такое решение впоследствии поможет вам сделать проще эксплуатацию ваших коммуникационных систем и сделает их более эффективными.
конструкция, принцип работы, схемы монтажа
Водопроводные теплотрассы имеют характерную особенность. При заполнении трубопроводов водой часть системы остается занятой подушками безопасности. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную.
Избавиться от воздушных пробок помогает кран Маевского — простейший механизм для стравливания воздуха вручную. В представленной нами статье подробно рассмотрен принцип работы устройства, рассмотрены альтернативные варианты. Наши рекомендации будут полезны при установке и эксплуатации.
Содержание статьи:
- Устройство и принцип работы устройства
- Действие механизма ручного крана
- Принцип работы автоматических воздухоотводчиков
- Как монтировать вентиляция?
- Технические характеристики воздухоотводчика
- Особенности включения в систему отопления
- Советы по хорошему
- Выводы и полезное видео по теме
Устройство и принцип работы устройства
Обычные краны Маевского изготавливались под управлением специального ключа или металлической отвертки. То есть, по сути, такие изделия нельзя назвать автоматическими устройствами.
Современные прототипы кранов Маевского — автоматические воздухоотводчики — конструкторами несколько усовершенствованы.
Фотогалерея
Фото
После заполнения отопительного контура теплоносителем и периодически в процессе эксплуатации все системы принудительной циркуляции необходимо деаэрировать. Удалить воздух через автоматические или ручные воздухоотводчики.
Воздухоотводчики устанавливаются в закрытых системах, не имеющих прямой связи с атмосферой. Для выпуска воздуха краны Маевского снабжены каналом, открывающимся при повороте наружной гайки
Для осуществления поворота разные модели кранов Маевского снабжены неподвижными пластиковыми или металлическими заглушками, ручками в виде ключа
Если есть опасения, что в отсутствие взрослых кран могут открыть любопытные исследователи собственных владений, лучше установить устройство со съемным ключом
Ни в одной из модификаций крана Маевского нет сложных и быстроизнашивающихся деталей. Потому что они почти никогда не ломаются, изредка, правда, приходится менять пломбы
Для того, чтобы стравить воздух из батареи, кран Маевского просто поворачивают, чтобы открылся воздушный канал. Воздух выходит с шипением в течение примерно 5 минут. Затем из канала выльется охлаждающая жидкость — это сигнал о том, что весь воздух вышел
Большинство выпускаемых в наши дни радиаторов изготавливаются с изначально установленным краном Маевского.
Воздух из всей системы отопления выпускается автоматически с помощью более сложного устройства. Однако его работа аналогична принципу действия крана Маевского — воздух выходит через приоткрытый канал. Только для этого не требуется участия владельцев
Воздухоотводчики ручные
Воздухоотводчик системы
Ручка воздухоотводчика
Ключ съемный для ручного воздухоотводчика
Типовая конструкция крана Маевского
Вентиляция радиатора
Кран Маевского, установленный в радиаторе
Автоматический воздухоотводчик для отопления
Автоматические модели работают без постороннего вмешательства.
Но в сантехнической практике встречаются различные конструктивные варианты кранов Маевского:
- прямой шток ручной;
- приклад угловой ручной;
- поплавок вертикальный автоматический.
Ручной и автоматический варианты несколько отличаются тем, что первый можно монтировать практически в любом положении, а второй исключительно в вертикальном.
Ручные конструкции традиционно монтируются непосредственно в корпус радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены для установки на магистралях в труднодоступных местах системы отопления.
Показывает разнообразие конструкций смесителей Маевского, наиболее часто встречающихся в сантехнической практике. В комплект входят ручные, автоматические изделия, а также комбинированные с предохранительным клапаном
Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручные конструкции фактически представляют собой обычный игольчатый клапан.
Элементы такого клапана:
- Корпус металлический.
- Резьбовой стержень со сквозными канавками.
- Крышка с воздуховыпускным отверстием.
- Резиновое уплотнительное кольцо.
Материалом для изготовления кранов Маевского традиционно выбирается латунь. Правда, отдельная часть механизма — колпачок с воздушным каналом — может быть изготовлена из капрона, нейлона или жаропрочного пластика.
Модификация воздухоотводчика для радиаторов отопления дома. Конструктивная версия для специального ключа. Удобный и практичный кран для бытового использования
Латунный корпус устройства имеет резьбу по внешнему диаметру нижней части. Этой частью кожуха кран вкручивается в посадочное место пробки радиатора отопления.
Действие механизма ручного крана
Все просто. В нормальном состоянии винт регулирующей тяги игольчатой частью ввинчивается в кольцевое кольцо сливного отверстия до упора.
Когда возникает необходимость освободить систему от воздушных пробок в радиаторе, сантехник (или домовладелец) ключом или отверткой откручивает винт на 2-3 оборота. Из-за большой разницы в плотности воды и воздуха последний просачивается первым через выходное отверстие.
Далее воздушный поток устремляется по продольным канавкам штока и попадает в зону под капроновым колпаком. Оттуда воздушная масса выбрасывается через выпускной канал. Как только поток воздуха прекратился, а вслед за ним потекла вода, сантехник закручивает винт крана Маевского до упора. На этом процедура вентиляции закончена.
Клапан Маевского устанавливается крайне просто, т. к. поломки с ним случаются крайне редко, а устройство работает безотказно
Периодически повторяется процедура от контурного отопления, так как весь объем воздуха не может быть спущен за один раз.
Принцип работы автоматических воздухоотводчиков
Несколько отличается работа автомата, толкателя крана Маевского. Принцип работы аналогичного изделия, но действующего автоматически, существенно отличается от ручного стандарта. Автоматический клапан выпуска воздуха размещен в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.
Поплавковый механизм рычажной системы соединен с игольчатым стержнем. В этой конструкции шток имеет вертикальное расположение. Его игольчатый конец действует как клапан, перекрывающий или разблокирующий отверстие верхней части цилиндра. Внизу предусмотрен воздухозаборник.
Схема модификации автомата: 1 — корпус прибора, 2 — резьбовая крышка, 3 — поплавок, 4 — насадка, 5 — держатель, 6 — золотник, 7 — пружина, 8 — уплотнительный элемент, 9 — пробка, 10 — уплотнительное кольцо
При наличии воды внутри цилиндра воздухоотводчика поплавок поднимается под давлением. Сила давления давит на игольчатую часть клапана. Тот, в свою очередь, закрывает верхний выпускной патрубок.
Но как только в цилиндр попадает воздух, сила давления воды на поплавок ослабевает, игольчатая часть клапана опускается. Открывается верхнее калибровочное отверстие, через которое выбрасывается воздух. Когда пузырь воздуха опускается, цилиндр снова наполняется водой. Клапан устанавливается в закрытое положение поплавком.
Фотогалерея
Фото
В системах отопления с верхней разводкой механический кран Маевского применяется нечасто. Точнее почти весь воздух удаляется из системы автоматическим устройством, расположенным в самой высокой точке контура
При устройстве систем с горизонтальной разводкой, особенно с нижним подключением радиаторов, на каждом устройстве ставится кран Маевского. Выпускать воздух необходимо из всех радиаторов, начинать продувку необходимо с самого дальнего от котла
Воздухоотводчик в отопительных контурах с тупиковым движением теплоносителя, т.е. в которых нагретая вода и обратка движутся в противоположных направлениях
При непосредственной близости отопительных приборов кран Маевского устанавливается на один дальний от котла радиатор. Такое решение возможно при наличии не более 30 погонных метров трубы между теплогенератором и воздухоотводчиком
Верхний вариант обогрева
Горизонтальная нижняя разводка
Тупиковая разводка отопления
Один кран Маевского на несколько батарей
Как монтировать воздухоотводчик?
Кран ручной Маевского самогерметизирующийся. В комплекте есть уплотнительное кольцо из резины, поэтому нет необходимости использовать какие-либо дополнительные уплотнительные материалы.
Традиционно установка ручных клапанов для стравливания воздуха данного типа выполняется в комплексе с футорами радиаторов (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используйте гаечный ключ, специально предназначенный для работы с футорами и пробками.
Сантехнический ключ для установки радиатора, футорок и пробок. 1 — накидной ключ, 2 — основание радиатора, 3 — крышка радиатора. Этот инструмент и детали часто используются при установке воздухоотводчиков.
Эксплуатация кранов Маевского (воздушников) допускается только при давлении и температуре, указанных в нормативах. Эти значения определяются техническими характеристиками устройства.
Технические характеристики воздухоотводчика
Требуемые функциональные свойства представлены в следующей таблице:
Technical specifications | Permissible value | Units |
Pressure (working) | 10 | ATI |
Temperature (maximum) | 120 | ºС |
Диаметр прохода | 25,4 или 20,0 | мм |
Диаметр резьбы | 25,4 или 20,0 | мм |
Workspace | water and other non-aggressive fluids | – |
Life time | 20 – 25 | years old |
Tightness class | «AND» | – |
В процессе эксплуатации не исключены нарушения в работе устройств. Частой причиной потери работоспособности кранов Маевского является транспортируемый теплоносителем мелкий мусор.
При засорении и неисправности крана рекомендуется провести простое обслуживание:
- Отключить радиатор от системы запорной арматурой.
- Выпустить примерно 1/3 объема воды из аккумулятора.
- Извлеките устройство из батарейного отсека.
- Очистите канал ствола тонким (неметаллическим) острым предметом.
Системы отопления не всегда оснащены радиаторами, на которых есть заглушки с готовыми отверстиями под краны Маевского. В таких случаях клеммы для дефлекторов придется делать своими руками. Особых сложностей в этом вопросе не предвидится. Нужно просто просверлить отверстие под установочный размер крана и нарезать резьбу.
Установке кранов в корпусе чугунных батарей отопления следует уделить повышенное внимание. Традиционно используются изделия из качественного надежного материала.
Отверстие просверливают сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Разумеется, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно по размеру.
Особенности включения в систему отопления
Имеются особенности по установке воздухоотводчиков при их вкручивании в корпус существующих пробок радиатора. Пробки радиатора обычно накручиваются на левую резьбу.
Фотогалерея
Фото
Во всех типах закрытых систем отопления, в которых движение теплоносителя стимулирует циркуляционный насос, необходимо предусмотреть устройства для отвода воздуха. Оснащать их нужно не только отопительными приборами. Автоматический воздухоотводчик размещен рядом с котлом
Для удаления первоначально растворенного в воде воздуха, который выделяется в процессе работы и образует воздушные пробки, устанавливается сепаратор. Это устройство может заменить как автоматические, так и механические воздухоотводчики.
Если один котел обслуживает несколько отопительных контуров, не только котел, но и каждая ветвь системы оборудуется устройством для отвода воздуха
Обязательная установка устройств для отвода воды требует наличия теплых полов. При небольшой длине можно справиться с выводом воздушных заглушек, но для сложных систем лучше монтировать воздухоотводчик на каждый контур теплого пола
Автоматический воздухоотводчик в группе безопасности
С помощью воздухоотделителя
Установка воздухоотводчиков на каждый контур
Воздухоотводчик для системы теплого пола
Кран закручен вправо, поэтому сантехник должен зафиксировать пробку с одним ключом, а вторым одновременно оборачивать воздухоотводчик. Но это технические мелочи, о которых не лишним будет знать неискушенным обывателям.
Образование воздушных пробок – проблема, присущая системам с принудительной циркуляцией. Для стравливания воздуха оборудованы либо автоматическим воздухоотводчиком на стояке (справа), либо кранами Маевского на каждом радиаторе (слева)
Схема установки воздухоотводящих устройств также имеет некоторые особенности. Так, если радиаторная система строится по вертикальному расположению приборов, воздухоотводчики обычно ставят на радиаторы отопления высшего уровня.
А вот в схеме параллельного подключения даже при вертикальной конструкции краны Маевского ставятся в отопительных приборах нижнего и верхнего уровней. Вообще, в сантехнической практике монтаж в каждом отдельном случае производится с учетом возможного скопления воздуха в системе.
Вместо кранов Маевского на каждом радиаторе или стояка дефлектора в стояке в систему можно включить воздухоотделитель. Его действие обосновывается законом Генри, согласно которому воздух выделяется из воды и удаляется за пределы замкнутого контура
При ведении по горизонтальной схеме здесь каждый отопительный прибор обычно оборудуется воздушниками. По большому счету практически любое оборудование системы отопления целесообразно оснащать кранами, выводящими воздух.
Реально оборудованы:
- все батареи отопления в системе;
- компенсаторы, байпасы и аналогичные устройства;
- регистраторы и катушки;
- трубопроводы верхнего уровня системы отопления.
Некоторые схемные решения даже предусматривают размещение крана Маевского на полотенцесушителях. Кстати, в продаже есть модели полотенцесушителей, конструкции которых имеют точку входа крана Маевского.
Полезные советы
Перед тем, как принять решение о покупке вентиляционных отверстий, рекомендуется внимательно изучить контур отопления.
Малогабаритные специальные ключи удобно использовать в стесненных условиях, где близко расположенные другие предметы мешают пользоваться отвертками
В зависимости от степени свободы доступа к оборудованию должны быть установлены соответствующие краны Маевского.
Там, где сложно работать отверткой, лучше подходят модели под ключ, а там, где сложно работать ключами, целесообразно разместить автоматические устройства. Тщательный анализ поможет сделать обслуживание устройства более эффективным и сэкономить на покупке.
Автоматические воздухоотводчики традиционно монтируются на трубопроводах, в местах потенциального скопления воздушных масс. На радиаторах такие приборы, как правило, не используют
Ручные устройства имеют максимально упрощенную конструкцию, например, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надежности.
При использовании в системе отопления надежной для такой системы считаются скорее ручные краны, чем автоматы. Между тем степень надежности конструкции во многом зависит от качества металла (латуни), из которого изготовлен воздухоотводчик.
Кран Маевского в сборе на капроновой втулке. Специально подготовленная конструкция для установки в систему на основе полипропиленовых труб
Также можно упомянуть опыт внедрения кранов Маевского в теплотехнические схемы, построенные на . Этот материал надежно держит стабильное давление и температуру, но слаб против гидроударов.
Установка крана Маевского в паре с предохранительным клапаном или полным повышает надежность системы для таких случаев. И вообще, для контуров, где стабильность давления под вопросом, в качестве стабилизаторов рекомендуется использовать краны.
Выводы и полезное видео по теме
Видео демонстрирует принцип работы крана Маевского и дает рекомендации по его установке:
Простые по конструкции и удобные в обслуживании, воздухоотводчики также являются неотъемлемой технической частью Любая система отопления. Намеренное исключение приборов из системы грозит тяжелыми последствиями, вплоть до оттаивания батарей и труб зимой. Краны Маевского невозможно обойти вниманием; их просто нужно подобрать для конкретной системы.
Пожалуйста, пишите комментарии в блоке ниже. Расскажите о своем опыте установки механических воздухоотводчиков. Задавайте вопросы, делитесь мнениями и фотографиями по теме.
Кран Маевского (вентилятор ручной): принцип работы, конструкция
Наличие воздушных и воздушных пробок в системе отопления может привести к следующим последствиям: снижение теплоотдачи от отопительных приборов, преждевременная коррозия материалов, снижение расхода теплоносителя, преждевременный выход из строя циркуляционного насоса с мокрым ротором. Решить все эти проблемы поможет кран Маевского (ручной воздухоотводчик), устройство, предназначенное для ручного выпуска воздуха из радиаторов отопления.
Кран Маевского на стальной панельный радиатор.
Его официальное название – игольчатый воздушный клапан радиатора. Именно под этим названием она закреплена в ГОСТе.
На какие радиаторы необходимо устанавливать газоотводы
Установка на алюминиевые батареи обязательна. При контакте алюминия с теплоносителем вода разлагается на компоненты, одним из которых является водород. Поэтому обязательно нужно удалять газы в таких отопительных приборах.
Желательна установка на частично биметаллические радиаторы. В них сильно уменьшена площадь контакта алюминия с теплоносителем, но он все же присутствует. Поэтому желательна установка крана Маевского.
Прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только «сутенер» должен поискать
Полностью биметаллические радиаторы в этом плане надежнее: вся сердцевина у них стальная. Но многие производители требуют наличие такого устройства в своих рекомендациях по установке.
Эти устройства малоэффективны на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. А эти устройства (как ручные, так и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха устанавливаются стандартные или шаровые краны.
С трубчатыми радиаторами и регистрами ситуация примерно такая же, как и с чугунными: эффективно работают только краны. Поэтому нет смысла ставить на них вентиляционные отверстия.
Это игольчатый воздухоотводчик, или клапан «Маевского»
Установка кранов Маевского на стальные панельные радиаторы обязательна. Дело в том, что каналы для циркуляции теплоносителя имеют небольшой диаметр. А если образуется воздушная пробка, движение теплоносителя будет перекрыто. Он перестанет нагреваться полностью или частично. Пробку можно снять, только слив большую часть охлаждающей жидкости и заполнив ее снова. Поэтому чаще всего панельные радиаторы идут прямо с завода с воздухоотводчиками. 9
Теплоноситель, циркулирующий в системе водоснабжения, выделяет пузырьки воздуха. Сливаясь, они создают внушительные пробки на участках, расположенных вверху. Постоянный поток жидкости замедляется и прекращается. Вторая причина завоздушивания – простой/отключение теплоснабжения. Тут-то и пригодится воздухоотводчик, роль которого — убрать воздушные преграды, расчищая путь водному потоку.
Краны Маевского устанавливаются не в хаотичном порядке, а в преимущественно «правильных» местах — там, где весьма возможно большое скопление, или непосредственно на батареях. Нормальный латунь кран рассчитан на температуру до 150 градусов. В отличие от «собратьев» из других металлов/полимерных материалов, бронза , латунь
образца не окрашивается. Ведущих типов этих устройств два — автоспуск и ручной.
внешний вид воздухоотводчика стд 7073в латунь
Первое из этих воздухоотводных устройств классически располагается на «верху» основного стояка, а второе – на самой батарее отопления. Они снабжены предохранителями – такой современный стандарт обслуживания. Характер исполнения (прямой, угловой, вертикальный, горизонтальный) выбирается по показателям агрегата системы тепловых труб.
Воздухоотводчик компактен и удобен в использовании
Корпус из желтого сплава не дает гарантии срабатывания механизма типа латунного конусного клапана 11б6бк, выполняющего функцию блокиратора теплового потока. Его стенки не выдерживают критических скачков температуры: они «терпят» прохождение среды, нагретой максимум до 100 (а лучше до 80) градусов. Для относительно «прохладных» соединений этот запор подойдет — но не для нагрева.

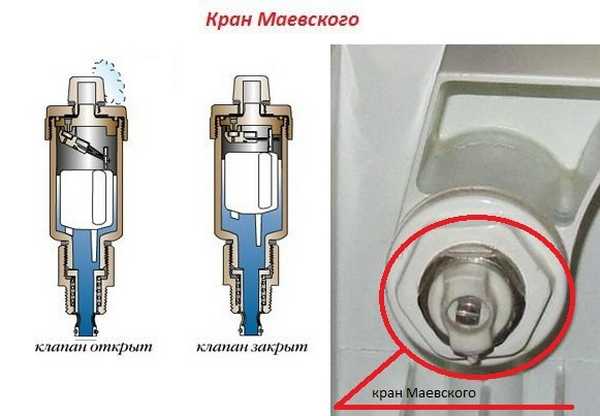

Автоматический кран Маевского выглядит так
Типы и технические характеристики
Эти устройства бывают двух типов по способу отвода:
- ручное;
- автомат.
Изготавливаются разного диаметра. Наиболее распространены 1/2″ и 3/4″ (полдюйма и три четверти дюйма). В природе есть еще 1/8″, 1/4″ и 3/8″, но в наших системах они не используются. Чаще всего используются модификации с полудюймовым диаметром 1/2″, в другой системе ед. его также называют DN 15. В этом случае цифра 15 – это обозначение присоединительного размера в миллиметрах.
Устройство ручное и автоматическое для удаления газов из системы отопления
Кроме диаметров важны еще следующие параметры:
- Рабочее давление. В большинстве моделей она составляет 10 атм, есть устройства, рассчитанные на работу на 16 атм.
- Тип рабочей среды. Есть воздушные клапаны, есть работающие с жидкостями. Системы отопления используют жидкостные или универсальные (как воздушные, так и жидкостные).
- Температура рабочей среды. Чаще всего они встречаются с рабочей температурой 100 oC — 110 oC. Есть такие, которые работают до 150 oC.
- Тип резьбы: внешняя или внутренняя.
Данные технические характеристики воздуховодов должны соответствовать существующему типу системы. Для индивидуальных систем отопления подходят любые, но при выборе приборов для радиаторов с питанием от централизованных систем нужно знать и давление, и температуру для своего дома (уточняйте в ЖЭКе, ДЭЗ, ЖЭК и т. д.).
Критерии выбора крана
Рынок сантехники сегодня богат различными предложениями, каждый сможет найти то, что подходит ему по соотношению цена-качество. При покупке и установке запорной арматуры следует четко понимать, для чего нужен клапан, и не загромождать конструкцию лишними деталями – это не только дорого, но и плохо скажется на работе всей системы отопления.
Отводы для радиаторов выбираются с учетом типа устройства, которое используется в качестве теплоносителя, а также типа схемы системы отопления.
Следует выбирать трубы соответствующего диаметра, чтобы свести к минимуму количество используемых клапанов, и следует выбирать клапаны с максимальной пропускной способностью.
Самыми прочными и долговечными материалами, используемыми при изготовлении клапанов, являются сталь и латунь. Это толстостенные изделия, которые прослужат дольше, но при выборе важно обращать внимание на качество уплотнителей.
Внимание! Современные уплотнительные прокладки, которые используются при установке кранов, изготавливаются не из резины, а из силикона, так как этот материал не подвержен разрушению и не теряет эластичности при воздействии высоких температур, в результате чего служит дольше, чем резина. .
Важным критерием выбора является производитель товара. Как правило, товары хорошо зарекомендовавших себя брендов с мировым именем на порядок превосходят аналоги малоизвестных производителей. Фирмы, продукция которых прошла испытания в отечественных условиях и положительно зарекомендовала себя:
- Итальянские компании Itap и Luxor;
- Немецкая компания Oventrop;
- Датский производитель Danfoss;
- совместная российско-итальянская компания Valtec.
Рекомендуем ознакомиться: Как сделать оцинкованную трубу своими руками?
Принцип работы автоматического воздухоотводчика
Конструкции этих устройств могут меняться, но принцип работы остается прежним. Устройство представляет собой полый цилиндр, который состоит из двух частей — верхней и нижней. Между собой они соединяются при помощи резьбы, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом. Наверху имеется небольшой цилиндрический полый выступ. Воздух выходит из системы через этот выступ. Имеет резьбу, на которую накручивается пластиковая (полипропиленовая) крышка. С помощью этой крышки можно при желании остановить спуск воздуха (прикрутить).
Одно из устройств простое и эффективное
Работа автоматического воздушного клапана основана на плавучести помещенного внутрь поплавка. Поплавок соединен со штоком, который воздействует на подпружиненный золотник, закрывающий выпускное отверстие. Если воздуха в системе нет, корпус воздухоотводчика заполнен охлаждающей жидкостью, поплавок поднялся вверх. В этом положении шток поддерживает золотник, и воздух не выходит (и не входит). При появлении воздуха в системе охлаждающая жидкость постепенно вытесняется, поплавок опускается. Стержень не давит на шпулю так сильно, и пружина открывает выпускное отверстие. Накопившийся газ выходит, охлаждающая жидкость снова набирается в корпус, клапан закрывается.
Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха
В устройствах разных фирм механизм воздействия на золотник разный, но принцип неизменен: поплавок внизу, клапан закрыт, когда он поднимается, он открыт. Принцип работы одной из модификаций продемонстрирован на видео.
Типы автоматических воздухоотводчиков и их установка
Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливают специализированные или угловые модификации. Они вкручиваются в коллектор радиатора (если позволяет диаметр) или устанавливаются через переходник.
Независимо от типа устанавливайте устройство так, чтобы выходное отверстие (колпачок) было направлено вверх. Возможны два способа монтажа:
Запорный клапан имеет внутри подпружиненную прокладку, которая при освобождении перекрывает подачу теплоносителя. При установке воздухоотводчика клапан опускается вниз, открывая доступ к системе. Очень желательно установить это нехитрое устройство в централизованных системах отопления. Он позволяет снимать воздухоотводчики без остановки и слива системы. И вам придется снять их для очистки. В общих системах охлаждающая жидкость имеет много примесей, которые оседают и забивают золотник и поддерживающий его механизм. Если накопилось много грязи, через выходное отверстие начинает течь охлаждающая жидкость. Это значит, что пришло время разобрать его и почистить. Тут на помощь приходит запорный клапан. С его помощью вы просто откручиваете устройство выпуска воздуха, пружина освобождается и закрывает отверстие прокладкой.
При установке автоматического воздухоотводчика есть несколько правил:
Немного о ценах. Он имеет значительный разброс и зависит от производителя, диаметра соединения (полудюймовые стоят примерно на 10-15% дороже), а также от используемого материала. Самые дешевые модели стоят около 5 долларов, самые дорогие – 15 долларов. Но в разных магазинах цены на одни и те же модели могут сильно различаться. Например, купить автоматический воздухоотводчик Danfoss DN 15 можно как за 7,63 доллара, так и за 11,5 доллара. . Но, конечно, нужно внимательно смотреть, чтобы не купить подделку. Особенно это опасно с известными компаниями: Danfoss (Данфосс), Wind (Винд) или Valtec (Валтек).
Мы также даем цены на запорную арматуру. Разброс тоже есть, но не столь значительный: от 1,1$ до 1,8$.
Ручной способ удаления воздуха в батареях
И все же на радиаторы чаще ставят ручные модели. И самый распространенный из них – журавль Маевского. Это небольшое, простое и эффективное устройство. Его также называют игольчатым воздухоотводчиком.
Представляет собой металлическую шайбу с нанесённой по окружности резьбой. Шайба имеет сквозное коническое отверстие с резьбой. Диаметр отверстия очень маленький. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

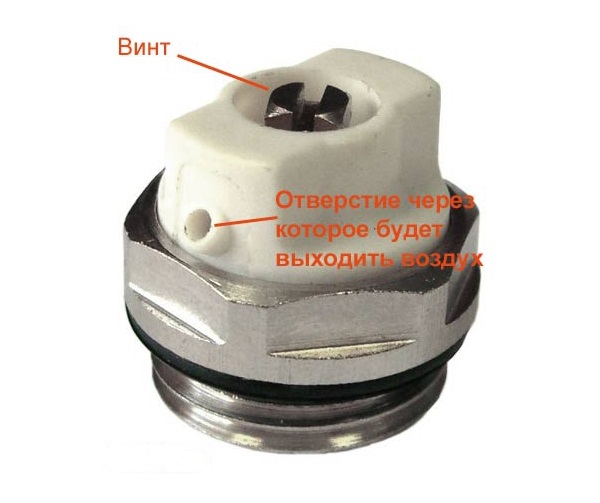

Схема крана «Маевского»
В отверстие ввинчен запорный цилиндр, на котором также нанесена резьба. В закрытом состоянии он полностью перекрывает подачу охлаждающей жидкости. Отвинчивая цилиндр, конус поднимается, отверстие открывается. Если в радиаторе скопились газы, они выходят наружу. Если газов нет, выходит охлаждающая жидкость. Но его не может быть много: в отверстие диаметром 1 мм много не потечет.
В некоторых моделях к корпусу крепится пластиковый диск со сливным отверстием (диаметр тоже около 1 мм). Этот диск свободно вращается вокруг горизонтальной оси, что позволяет установить сливное отверстие в удобное положение.
воздушный кран — это … Что такое воздушный кран?
кран воздушный
повернуть/встряхнуть/отбить
Русско-украинский металлургический словарь — К.: Наукова думка. комп. В. Д. Чехранов, В. И. Мелешко.. 1970.
- воздуховод
- воздух
См. что такое «воздушный кран» в других словарях:
- воздушный клапан — — [А.С. Гольдберг. Англо-русский энергетический словарь. 2006] Энергетическая тематика в целом EN air cock … Руководство технического переводчика
- Кран машиниста — Пневматические тормоза Westinghouse … Википедия
- Пневматический тормоз Westinghouse — У этого термина есть и другие значения, см. Пневматический тормоз. Воздушный тормоз Вестингауза … Википедия
- Авианосец — Если вы ищете фантастические, а не реальные, самолеты, см. Авианосцы в Фантастике «Летающий авианосец» ТБ 3 4АМ 34ФРН с истребителями И 16 под крылом Авианосец, Летающий самолет Авианосец, Самолет, несущий самолет… … Википедия
- Кран Маевского — тех. = ручной воздушный клапан … Универсальный дополнительный практический толковый словарь И. Мостицкого
- Остановочный кран — поезда системы городского транспорта Сингапура ходят не в поезде, а с перрона. Штраф за включение без уважительной причины 5000 сингапурских долларов. Запорный клапан (аварийный тормозной кран) составная часть тормозной системы… Википедия
- Первый АНТ из крылатого металла — … Шла гражданская война. Не хватало еды, топлива, плохо работал транспорт. Снежные заносы зимой 1918/19 г. грозили оборвать сообщение с отдаленными районами страны и парализовать работу железных дорог. И в это суровое время в… … Энциклопедия техники
- Отопление* — искусственное отопление помещений внутри зданий. Преимущественно О. применяется в зданиях, предназначенных для проживания людей, но устраивается и в зданиях другого назначения, как-то: в оранжереях, в помещениях для животных… … Брокгауз и И. А. Эфрон
- Сахар свекловичный и тростниковый* — I. Химия. II. Техническое производство. III. Статистика. IV. Акциз на сахар. V. Нормализация сахара. VI Сахар в международной торговле. IC (хим. C 12 H 22 O 11). О поиске и получении свекловичного и тростникового С. см. ниже. С.…… Энциклопедический словарь Ф.А. Брокгауза и И.А. Эфрон
- Отопление как искусственное отопление помещений — внутри зданий. Преимущественно О. применяется в зданиях, предназначенных для людей, но его устраивают и в зданиях другого назначения, как-то: в теплицах, в помещениях для животных (неклиматизированных или особо ценных) и в… … Брокгауза и И.А. Эфрон
- Сахар свекловичный и тростниковый — I I. Химия. II. Техническое производство. III. Статистика. IV. Акциз на сахар. V. Нормализация сахара. VI Сахар в международной торговле. I. C. (хим. C12h32O11). О поиске и получении свекловичного и тростникового С. см. ниже. С. кристаллизуется … Энциклопедический словарь Ф.А. Брокгауз и И.А. Эфрон
metallurgical_ru_uk. academic.ru
Как пользоваться краном Маевского
Если у вас в радиаторе отопления собрался воздух, то нужно взять специальный ключ (небольшой кусочек пластмассы, который идет в комплекте с каждым комплектом) или обычный отвертка. Вставьте его в прорезь на диске воздухоотводчика и поверните на один/два оборота против часовой стрелки. При этом будет слышно шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тонкая, не пугайтесь). Когда струйка станет сплошной, закройте кран, повернув ключ (отвертку) в обратном направлении.
Эта процедура обычно требуется при запуске системы и время от времени в течение года. После окончания отопительного сезона также необходимо проверить наличие газов – сливать теплоноситель запрещается, так как внутренняя поверхность радиатора очень быстро подвергается коррозии «насухо». А поскольку охлаждающая жидкость остается в радиаторе, реакции продолжают происходить. Что можно сделать, чтобы не забыть стравить воздух, так это немного повернуть кран после отключения аккумуляторов. Потом будет небольшое отверстие, через которое вода (теплоноситель) не будет течь без напора, а газы будут постепенно выходить.
Другой вариант ручного воздухоотводчика
Этот клапан производится теми же компаниями, что и автоматические. Здесь тоже конус, но конструкция устройства несколько иная. Кроме того, есть ручка. Пользоваться им, конечно, удобнее, чем ключом. Принцип работы аналогичен: крутим в одну сторону, конус отходит от отверстия, воздух выходит. Повернули в обратную сторону, закрыли дыру.
Это еще один ручной воздухоотводчик. Здесь тоде есть стопорный конус, но немного другой формы
Немного о ценах. Цена крана Маевского — 1,2-1,5 доллара, ручных кранов другого типа — от 2 долларов. Трудно сказать, сколько может стоить самый дорогой, но есть модели под старину, которые предлагают купить за 20 долларов.
Воздухоотводчик для стравливания воздуха STD 7073V в Москве
Вентилятор для стравливания воздуха
3/4
- 216 отзывов
Москва, п. Солнечногорская, 4. 10
Вентиляционное отверстие для вентиляции
1/2
- 216 отзывов
Москва, Солнечногорская, 4, стр. 1 10
Воздухоотводчик 1/2″ Valtec R.400
- 668 отзывов
Воздухоотводчик 1/2″ — устройство для стравливания воздуха из водонагревателей центрального отопления, открываемое специальным ключом или отверткой. Второе название воздухоотводчика — клапан воздухоотводчик СТД 7073В
(по ТУ 36-710-82). В процессе подпитки теплоносителем в систему отопления поступает некоторое количество растворенного в водной массе воздуха (иногда более 30 г/т), которое может быть выпущено в местах с малой скоростью воды и низким давлением в системе отопления. форме пузырьков, которые, скапливаясь, могут
Москва, МКАД (внутренняя) 33, вл. 6
Вентиляционное отверстие 3/4 ″ (10/100) Uni-Fitt 237P3000
- 668 Обзоры
Вентиляционное отверстие 3/4 ″ (10/100) Uni-Fitt 237P3000 под ключ Uni-Fitt 3/4″) — устройство для стравливания воздуха из водонагревателей центрального отопления, открываемое специализированным ключом или отверткой. Второе наименование воздухоотводчика
кран для вентиляционный
СТД 7073В (по ТУ 36-710-82). В процессе подпитки теплоносителем в систему отопления поступает некоторое количество растворенного в водной массе воздуха (иногда более 30 г/т), которое способно в местах с малой скоростью воды и низкой
Как устанавливать ручные модели
Кран Маевского вкручивается в переходник. Обычно с подбором диаметров проблем не возникает, так как это приспособление входит в монтажный комплект для радиаторов. Только при сборке нужно помнить, что если ставить радиатор слева, то нужно предварительно прикрутить воздухоотводчик в переходник, затянуть резьбу (обычным ключом, не прикладывая чрезмерных усилий). После этого узел можно вкручивать в коллектор. Вся установка.
Другая версия портативного устройства проста в установке. Процесс такой же, как и при автоматической установке. В этом случае также желательна установка в тандеме с запорной арматурой (клапан «Маевского» нельзя снять без остановки системы). Если вы монтируете его с клапаном, вкрутите клапан в переходник из монтажного комплекта. Затем установите этот узел на радиатор. И тогда можно вкручивать воздухоотводчик в установленный вентиль.
Иногда для обеспечения герметичности на резьбу наматывают обмотку. Только мотать сильно не надо, и краску использовать нельзя. Лучше взять какой-нибудь герметик (можно только герметик).
Как устанавливается кран Маевского показано на видео.
воздушный кран — это … Что такое воздушный кран?
воздушный кран
воздушный клапан — [A.S. Гольдберг. Англо-русский энергетический словарь. 2006 г.]
Темы
- Энергетика в целом
Справочник технического переводчика. — Намерение. 2009-2013 гг.
- воздушный короб с многоступенчатой регулировкой
- воздушный купол
Что такое «воздушный кран» смотреть в других словарях:
- Кран машиниста — Пневматические тормоза Westinghouse … Википедия
- Пневматический тормоз Westinghouse — У этого термина есть и другие значения, см. Пневматический тормоз. Воздушный тормоз Вестингауза … Википедия
- Авианосец — Если вы ищете фантастические, а не реальные, самолеты, см. Авианосцы в Фантастике «Летающий авианосец» ТБ 3 4АМ 34ФРН с истребителями И 16 под крылом Авианосец, Летающий самолет Авианосец, Самолет, несущий самолет… … Википедия
- Кран Маевского — тех. = ручной воздушный клапан … Универсальный дополнительный практический толковый словарь И. Мостицкого
- Остановочный кран — поезда системы городского транспорта Сингапура ходят не в поезде, а с перрона. Штраф за включение без уважительной причины 5000 сингапурских долларов. Запорный клапан (аварийный тормозной кран) составная часть тормозной системы… Википедия
- Первый АНТ из крылатого металла — … Шла гражданская война. Не хватало еды, топлива, плохо работал транспорт. Снежные заносы зимой 1918/19 г. грозили оборвать сообщение с отдаленными районами страны и парализовать работу железных дорог. И в это суровое время в… … Энциклопедия техники
- Отопление* — искусственное отопление помещений внутри зданий. Преимущественно О. применяется в зданиях, предназначенных для проживания людей, но устраивается и в зданиях другого назначения, как-то: в оранжереях, в помещениях для животных… … Брокгауз и И.А. Эфрон
- Сахар свекловичный и тростниковый* — I. Химия. II. Техническое производство. III. Статистика. IV. Акциз на сахар. V. Нормализация сахара. VI Сахар в международной торговле. IC (хим. C 12 H 22 O 11). О поиске и получении свекловичного и тростникового С. см. ниже. С.…… Энциклопедический словарь Ф.А. Брокгауза и И.А. Эфрон
- Отопление как искусственное отопление помещений — внутри зданий. Преимущественно О. применяется в зданиях, предназначенных для проживания людей, но его устраивают и в зданиях иного назначения, как-то: в теплицах, в помещениях для животных (неклиматизированных или особо ценных) и в….. Брокгауз и И.А. Эфрон
- Сахар свекловичный и тростниковый — I I. Химия. II. Техническое производство. III. Статистика. IV. Акциз на сахар. V. Нормализация сахара. VI Сахар в международной торговле. I. C. (хим. C12h32O11). О поиске и получении свекловичного и тростникового С. см. ниже. С. кристаллизуется … Энциклопедический словарь Ф.А. Брокгауз и И.А. Эфрон
Technical_translator_dictionary.academic.ru
Кран Маевского: принцип работы и влияние на эффективность системы отопления
Кран Маевского: принцип работы и влияние на эффективность системы отопления
Современные системы отопления зданий и сооружений промышленного, общественного и жилого назначения имеют один общий технологический элемент – кран Маевского: принцип работы этого устройства заключается в удалении из рабочего контура нежелательных газообразных веществ с целью обеспечения максимальной эффективности обогрева. система. О назначении и технических характеристиках этого устройства пойдет речь в этой статье.
Кран Маевского необходим для стравливания воздуха из контура отопления
Что такое кран Маевского: принцип работы и технические характеристики машиностроение и др.
) используют технологию удаления газообразных веществ (воздуха) из рабочего контура, снижающую эффективность их работы. Особенно это касается систем отопления.Прототип современной задвижки Маевского – кран водоразборный седельный
Задвижка Маевского работает так же, как и обычная запорная арматура – это открытие/закрытие герметичного соединения с участка газовой или гидравлической среды с повышенным давлением в область среды с нормальными физическими условиями. Историческим прототипом современных конструкций крана Маевского послужил наиболее распространенный водопроводный кран седельного типа.
Однако неконтролируемый забор технической воды из систем отопления с использованием обычных водоразборных кранов требовал специальной конструкции, препятствующей или полностью исключающей потери воды из тепловых сетей. Передовым решением этой проблемы стал кран Маевского, претерпевший множество усовершенствований в связи с развитием машиностроения.
Кран Маевского: фото
В каком бы техническом исполнении ни рассматривался клапан Маевского, принцип действия этого устройства всегда соответствует его прямому технологическому назначению и нормам внутриотраслевого стандарта – это клапан на сброс воздуха СТД 7073В (по ТУ 36-710-82) от промышленных и бытовых систем теплоснабжения.
Внешний вид классического крана Маевского
Конструктивно выполнен как воздушный запорный клапан игольчатого типа (отсюда и второе название) в виде комбинированной пробки радиатора со встроенным механизмом сброса воздуха воздуха. Так как стандарт СТД 7073В регламентирует конструктивные размеры, воздушный клапан для радиаторов (он же Маевский) имеет наружный посадочный диаметр полдюйма (1/2″), три четверти дюйма (3/4″), один дюйм ( 1″) и др. Типоразмеры крана с номинальным проходным диаметром (DN) 15, 20 и 25 мм позволяют использовать его не только в радиаторах, но и в разных узлах системы отопления. В технические характеристики входят такие параметры, как рабочее давление (Ру) – 10 атм (1МПа) и рабочая температура – до 120 градусов Цельсия.
Конструкция задвижки Маевского
Основным элементом конструкции задвижки является запорный винт, ввернутый в корпус механизма и имеющий коническую форму торцевой части, что обеспечивает плотную посадку в «седле» сквозного отверстия диаметром 1,5-2 мм. Наружная часть винта представляет собой четырехгранную или шестигранную головку (под специальный ключ для крана Маевского) с прорезью под обычную отвертку. Для прохода воздуха при открытом клапане корпус шнека выполнен с продольными канавками.
Воздух на выходе из канавок поступает в камеру, герметично закрытую манжетой (обычно из полимера) и имеющую выходное отверстие диаметром, соизмеримым со сквозным отверстием. Так как корпус крана устанавливается с помощью резьбового соединения, имеющего сальник, а клапанный механизм в закрытом положении плотно перекрывает сквозное отверстие, то при эксплуатации системы отопления установленный кран обеспечивает полную герметичность системы.
Конструкция и принцип работы клапана Маевского
Полезный совет! При выборе клапана необходимо учитывать коррозионную стойкость материала, из которого изготовлены его детали. Поскольку многие производители выпускают изделия из хромированной стали с коротким сроком службы, предпочтение следует отдавать изделиям из латуни или нержавеющей стали.
Кран Маевского на полотенцесушителях
При наличии радиатора в помещении, подключенном к системе отопления или к системе горячего водоснабжения, необходимо использовать полотенцесушитель с краном Маевского. Особенности установки таких сменных элементов без наличия в комплектации этих клапанов могут привести к скоплению воздуха в верхних зонах внутреннего пространства полотенцесушителя и наиболее проблематичным является создание «воздушных пробок», которые прекратить циркуляцию теплоносителя как в контуре отопления, так и в контуре ГВС. Наличие крана Маевского на полотенцесушителе позволяет устранить этот минус.
Кран Маевского: принцип работы автоматического воздухоотводчика
Автоматические воздухоотводчики для радиаторов все чаще используются в системах отопления. Это особая конструкция крана Маевского, которая обеспечивает сброс газовых скоплений в автоматическом режиме. Рассмотрим подробнее, как работает автоматический воздухоотводчик. Его конструкция предполагает наличие поплавка в вертикальном канале. Без присутствия газовой среды поплавок поддерживает через рычаг пружину с внутренней пробкой, благодаря чему система герметична.
Принцип работы воздухоотводчика
В условиях возникновения газовой среды поплавок выходит из строя, ослабляя давление пружины на пробку, последняя открывает выпускное отверстие, и газовая смесь поступает вне. При замещении объема газовой составляющей охлаждающая жидкость заполняет поплавковую камеру и поплавок всплывает вверх, закрывая выпускное отверстие через пружину с пробкой. При поломке поплавкового механизма ключом Маевского можно вручную стравить скопившуюся газовую смесь.
Необходимость использования крана Маевского в системах отопления
После монтажа системы отопления и заполнения контура теплоносителем (вода, антифриз, технические масла) в радиаторах всегда остается воздух. Он образует так называемые воздушные пробки и останавливает циркуляцию рабочей жидкости. Это приводит к потере КПД системы отопления, так как котел работает при заданной температуре, а радиаторы «холодные». Без крана Маевского в этой ситуации не обойтись.
После окончания отопительного сезона в среде теплоносителя возникает явление дегазации. Некоторое количество растворенного в теплоносителе воздуха при понижении температуры и состоянии покоя выделяется из жидкости и скапливается, образуя те самые «воздушные пробки». Поэтому перед запуском отопления необходимо долить теплоноситель в систему и по возможности использовать кран Маевского.
Ключ металлический для крана Маевского
Еще одним негативным фактором образования газовых скоплений в системе отопления является процесс образования водорода при реакциях гидролиза воды и внутренних стенок металлических трубопроводов и радиаторов. Особенно это касается радиаторов из алюминия без защитной антикоррозийной обработки. С применением в системе крана Маевского эта проблема решается полностью.
Модельный ряд и производители кранов Маевского: цены
В настоящее время на рынке сантехнических изделий представлено большое количество моделей кранов Маевского как отечественного, так и импортного производства с использованием различных материалов и комплектующих. Покупая тот или иной тип, также можно и нужно купить металлический ключ для крана Маевского. Ключи также доступны в продаже в пластиковой версии.
В таблице представлена информация о типах и ценах кранов Маевского:
Название продукта | Товарный знак | Материал | Цена, руб. |
Кран Маевского Ду 10, 15, 20 мм | ООО «Промарт», г. Казань | хромированная сталь | 21-51 |
Кран Маевского Ру 16 мм и Ду 10, 15, 20 мм | ООО «Метпроминтекс», г. Москва | хромированная сталь | 63,8 |
Ключ к крану Маевского 5 мм, Meibes SX 11202 | ООО «КОМФОРТ.РУ», г. Москва | силумин | 18 |
Ключ для пробок радиатора и крана Маевского | ООО «Мантебрянск», г. Брянск | полимерный пластик | 118 |
Кран ручной Маевского, DN 15 мм | ООО «ОК Ресан», г. Пермь | хромированная сталь | 152 |
Кран Маевского Демин Dokum Classik Art, DN 15-20 мм | ООО «Лаборатория тепла», г. Ростов-на-Дону | латунь | 138 |
Воздухоотводчик для радиатора автоматический | ПП «Теплоклимат», г. Ярославль | нержавеющая сталь | 259 |
Кран Маевского (автомат) | ТЕХНО-ГРУП, г. Киров | нержавеющая сталь | 230 |
Кран шаровой с краном Маевского DN 15 мм (1/2″) | ООО «ТЕХОМ», г. Красноярск | хромированная латунь | 243 |
Тройник с краном Маевского | ООО «Сибирь ГОСТ», г. Омск | хромированная сталь | 596 |
Кран трехходовой с краном Маевского (Г1/2 – Г1/2) | ООО «АКВА-КИП», г. Москва | хромированная сталь | 245 |
Кран Маевского с фильтром Ду 15 мм | ООО «Промарматура», г. Барнаул | хромированная латунь | 474 |
Кран автоматический Маевского РР 374 полнопроходной, для чугунных радиаторов | ООО «Сантехкласс», г. Москва | хромированная сталь | 700 |
Полезный совет! Если есть необходимость купить кран Маевского, обязательно согласуйте посадочные размеры мест установки арматуры в элементах системы отопления с параметрами покупных. В случае несоответствия потребуется дополнительная покупка переходников и расходных материалов.
Особенности использования и регулировки крана Маевского
Рассмотрим вариант, когда система установлена и собрана, но краны Маевского на радиаторах не установлены. Тогда вы можете сделать это самостоятельно. Для этого отверните пробки-заглушки на противоположной стороне входа рабочей жидкости в радиатор и вкрутите на их место выбранные вентили.
Кран Маевского в системе радиаторного отопления
Полезный совет! Независимо от наличия гермоввода на резьбовой части корпуса крана, для лучшей герметизации будет целесообразно использовать уплотнительную ленту ФУМ или паклю на резьбе.
Как работает кран Маевского
Регулировку выпуска радиаторных кранов Маевского необходимо производить так, чтобы он был направлен в обратную сторону от стены и желательно с уклоном к низу.
Что касается установки крана Маевского на полотенцесушители, то его необходимо расположить в строго вертикальном положении с помощью специального тройника. Использование последнего позволяет переводить рабочую ось навесного крана из вертикальной в горизонтальную. Такое его предпочтительное технологическое расположение позволяет выполнить требование инструкции: вентилируемое отверстие должно быть направлено в противоположную от стены сторону и иметь уклон в сторону пола.
Важным вопросом является использование крана Маевского для чугунных радиаторов. Пробки-заглушки не имеют посадочных отверстий для стандартных клапанов. Однако многие умельцы нашли способ установки кранов для стравливания воздуха за счет операции сверления и нарезания резьбы в корпусе чугунной пробки. Но как показывает практика, такая «кустарь» может привести к срыву резьбы при явлениях гидроудара, когда давление теплоносителя может возрасти в десятки раз. Выходом из этой ситуации является установка заглушек, адаптированных к посадочным размерам чугунных радиаторов автоматических воздухоотводчиков. При этом они не боятся засорения.
Установка клапана Маевского своими руками
К сказанному следует добавить, что в случае, когда в теплоносителе могут содержаться твердые частицы мусора (окалина, сварочный флюс, нити пакли, краска и т.п. .), перед краном желательно установить механический штатный фильтр для подачи воды.
Клапан Маевского: как пользоваться
Рассмотрим, как пользоваться краном Маевского, или проще говоря: как выкачать воздух? Кран Маевского обеспечивает достаточно простой процесс стравливания воздуха из системы отопления. Особое внимание следует уделить моменту, когда в системе отопления установлен топливный насос для увеличения скорости циркуляции теплоносителя. Обязательно выключите его перед операцией стравливания воздуха. Во-первых, чтобы снизить давление внутри контура и, во-вторых, остановить процесс перемешивания пузырьков воздуха во всем объеме теплоносителя.
При соблюдении небольшого свода правил можно самостоятельно провести работы по удалению скопившегося воздуха в системе:
- применить небольшую емкость и сухую тряпку, которые необходимо установить под выпускным отверстием крана Маевского;
- подготовить ключ для поворота регулировочного винта клапана;
- на всякий случай имейте при себе разводной или рожковый ключ для возможной дополнительной затяжки крана в радиаторе.
Кран Маевского в системе горячего водоснабжения с использованием колонки или бойлера
Надев ключ (или вставив отвертку) на головку регулировочного винта, необходимо плавно произвести операцию открывания (откручивания винта) до появления шипящего звука выходящего воздуха. Удерживайте винт в этом положении до тех пор, пока из радиатора не начнет капать жидкость. Желательно, чтобы он сливался в подготовленную емкость. Затем плавно вкручивайте винт до полной остановки вытекания жидкости. Для этого необходимо протереть корпус крана сухой ветошью и визуально понаблюдать за выходом клапана. Если утечки жидкости нет, кран герметично закрывается.
В тех случаях, когда после открытия клапана наблюдается вытекание воды из-под резьбового соединения корпуса, следует аккуратно подтянуть резьбу с помощью ключа до полного прекращения образования капель. Видео и инструкции, найденные в Интернете, также помогут вам узнать, как спустить воздух из радиатора.
Кран Маевского в пневмосистемах
Технической особенностью крана Маевского является его конструктивное своеобразие. Также его можно использовать для удаления не только воздуха, но и жидкости, а именно из пневматических систем с высоким давлением воздуха. Обычно сжатый воздух, поступающий в систему от компрессора, содержит избыточное количество водяного пара. Технологически лишняя влага отводится специальными морозильными устройствами и различными фильтрами.
Пластиковый ключ для клапана Маевского
За длительный период эксплуатации в стационарных (трубных) магистралях может скапливаться значительное количество воды. Он скапливается в самых нижних зонах воздуховодов и распыляется по всему контуру. Попадание воды в пневматические устройства и оборудование, работающие на сжатом воздухе, крайне нежелательно. В этих случаях на помощь приходит кран Маевского. Только в этом случае он монтируется в самой нижней точке контура и процесс стравливания начинается с выхода скопившейся жидкости (воды), а заканчивается выпуском чистого воздуха. Затем кран закрывается, и система снова становится герметичной.
Статья по теме:

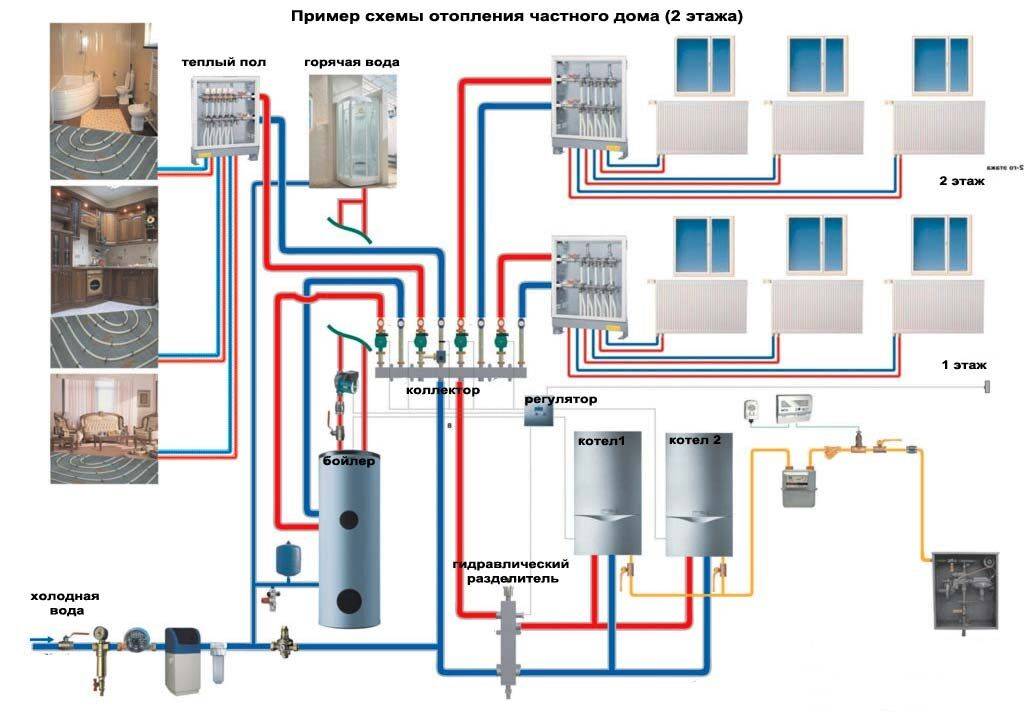

Схема отопления 2-х этажного частного дома: виды разводки и расчет оборудования Составные части системы, назначение, устройство, правила расчета и монтажа. Классификация по видам и способам электромонтажа.
Таким образом, стало понятно, как работает кран Маевского. Его основная функция заключается в удалении скопившегося воздуха из системы отопления, что играет важную роль в эффективности и экономичности. Это реально влияет на экономию денежных затрат при эксплуатации. Доступность на рынке, простая конструкция клапана позволяет самостоятельно и без привлечения специалистов-сантехников не только выполнить операцию стравливания воздуха из контура системы отопления, но и установить или заменить сам кран. Ни та, ни другая операция сама по себе не требует больших денежных и физических затрат и, главное, времени.
Поделитесь, если понравилось
Как работает кран Маевского и как им пользоваться
Содержание
- 1 Состав и принцип действия крана
- 2 Как выпустить воздух из крана
- 3 Система отопления Советы по эксплуатации Кран Маевского
Кран Маевского – это устройство, которое используется для освобождения системы отопления от воздушных масс, нарушающих теплообмен. Открывать и закрывать его можно с помощью отвертки или специального ключа. Кран Маевского, принцип работы которого прост до гениальности, используется на практике уже более 80 лет. И именно своей простотой он заслужил доверие потребителей.
По ГОСТу данное устройство относят к игольчатым клапанам радиаторным воздушным. А журавль Маевского — народное название.
Состав и принцип работы крана
Устройство крана Маевского не позволяет открывать его никому и в любое время. Делается это из разумных соображений, так как при возможности легко и удобно открывать воду из батарей будут сливать все (особенно жители районов без горячего водоснабжения), а это приведет к потерям тепла. Кроме того, такая конструкция позволяет избежать детских выходок.
В конструкцию крана Маевского входят:
- корпус;
- Винт в форме конуса.
Кран Маевского со специальной рукояткой. На рисунке показано сливное отверстие.
Обе части плотно соединены. Их производят чаще всего из латуни. Этот металл не подвергается коррозии, что позволяет устройству служить долго. Стравливание воздушных масс происходит через отверстие в боковой части оболочки диаметром 2 мм. Когда клапан открывается, воздух выходит.
Очевидно, что из-за крайне малого диаметра воздуховыпускного отверстия он является слабым местом крана, так как может засориться, но его легко чистить. Для этого откройте вентиль и обычной иглой освободите отверстия от засорения.
Краны Маевского можно открыть разными способами — специальным ключом, отверткой, гаечным ключом или всем этим одновременно. Также есть краны, которые открываются специальной ручкой без каких-либо приспособлений.
Кран Маевского для отвертки или ключа, вмонтированного в радиатор
Существуют также автоматические краны Маевского и принцип их работы аналогичен. Только автомат открывается сам, когда в охлаждающей жидкости появляется воздух. Устройство реагирует за счет отделения внутри него поплавка из пластика. Когда отсек заполняется воздухом, поплавок с помощью пружинной конструкции открывает выход воздуху. Когда воздуха нет, поплавок закрывает клапан.
Автоматический вариант подходит в тех случаях, когда отопление устанавливается в труднодоступных местах или когда требуется часто выпускать теплоноситель из воздуха.
Виджет от SocialMart
По законам физики воздух в трубах стремится вверх. Поэтому установку крана Маевского следует производить на последних этажах и на верхней части радиатора. В противном случае эффекта от него не будет.
Два положения автоматического крана Маевского — открытое и закрытое.
Как выпустить воздух из системы отопления
Простота конструкции влечет за собой удобство эксплуатации, но перед использованием крана Маевского необходимо позаботиться о чистоте процедуры – чтобы не затопить соседей и не повредить пол, нужно подготовить ведро.
Для удаления воздуха из радиатора необходимо:
- Поставить ведро под сливное отверстие, чтобы в случае протечки вода не попала на пол.
- С помощью специального ключа, отвертки или гаечного ключа поверните клапан против часовой стрелки на один оборот.
- После этого должно появиться характерное шипение, что свидетельствует о выходе воздуха из труб.
- Тогда пойдут капли воды. Как только вода начнет течь струйкой, поверните вентиль по часовой стрелке.
Необходимо помнить, что чем позже будет закрыт кран Маевского, тем больше воды будет вытекать из системы отопления. Это грозит затоплением и плохой эффективностью теплоносителя. Поэтому при удалении воздуха из труб нужно всегда находиться рядом.
Советы по эксплуатации крана Маевского
- Если в системе отопления скопилось много воздуха, можно повернуть кран не на 1, а на 1,5-2 оборота, для ускорения процесса.
Если полностью отвинтить конусообразную деталь, ее потом будет трудно вставить на место из-за давления воды. Так что не переусердствуйте.
- Если система отопления работает с насосом, нагнетающим теплоноситель по трубам, то перед использованием крана МАЭ необходимо его отключить. Приступать к процедуре можно только через 5 минут после этого. В противном случае эффективно вытягивать воздушные массы не получится.
- Краны автоматические Маевского не рекомендуется устанавливать в условиях загрязненного теплоносителя. Он будет часто засоряться и его придется чистить.
- В центральном отоплении следует использовать краны MAE OMEC или отечественные краны MC-140. Они способны выдерживать нередкие в таких системах перегрузки до 15 атмосфер. А также их можно использовать на старых чугунных радиаторах.
Как работает автоматический воздухоотводчик. Применение воздухоотводчиков в системах отопления
Автоматический воздухоотводчик в системах отопления – это устройство, помогающее избавиться от лишнего воздуха. Как правило, изготавливается из бронзы или нержавеющей стали.
Из чего состоит устройство
Воздухоотводчик автоматический состоит из корпуса с присоединительным размером не более 15-16 мм. Это устройство легко навинчивается на радиатор в необходимом месте общей системы обогрева помещения. Вместе с запорным клапаном можно также ввинтить воздухоотводчик.
Автоматический запорный кран вкручивается прямо на радиатор в систему отопления, а поверх него монтируется сам воздухоотводчик, который в результате должен прижимать специальный пластиковый флажок и открывать доступ ко всему отоплению система.
Автоматический клапан нужен для того, чтобы можно было легко демонтировать или заменить воздухоотводчик в случае поломки. При откручивании воздухоотводчика флажок поднимается вверх. Внутренняя пружина перекрывает утечку. Если прикрутить новый воздухоотводчик, клапан снова откроется и вся система заработает.
Давайте посмотрим на схему и поймем принцип работы автоматических воздухоотводчиков. Теплоноситель устанавливается непосредственно в полость, в которой находится пластиковый поплавок. За счет специального флажка создается давление на подпружиненный шток. В результате открывается доступ во внешнюю среду.
По этой схеме воздух также выходит из системы отопления. В том случае, если вода заполнит всю полость, поплавок начнет давить на шток и закрывать отверстие, а заодно и доступ воздуха. Этот принцип работы применим абсолютно ко всем воздухоотводам.
Неисправности дефлектора
Нагрев зависит от качества всех элементов. Если охлаждающая жидкость некачественная, игла начинает закоксовываться. В результате на ней образуются вещества, диссоциирующие в воде на катионы металлов и анионы кислотных остатков. Из-за солей игла закрывается не полностью и начинает подтекать.
В этом случае целесообразно открутить колпачок и тщательно очистить иглу от грязи. Не забудьте удалить грязь с кулисных механизмов. После зачистки всех элементов воздухоотводчика, как правило, течь прекращается.
Еще одна проблема, которая часто возникает с воздухоотводчиками, это разрушение уплотнительных колец под крышкой. При такой поломке заметна утечка охлаждающей жидкости. Если вы заметили, что уплотнительные кольца пришли в негодность – лучше их заменить или намотать ФУМ-ленту на резьбу устройства.
Если уплотнительные кольца пришли в негодность, можно намотать ФУМ-ленту на резьбу устройства.
Типы автомобильных дефлекторов
Все дефлекторы обычно делят на несколько групп:
- Прямые.
- Уголок.
- Радиатор
Последние удобно использовать, если у вас отопление (вся система) сделано не рационально, и вы замечаете, что в ней часто скапливается воздух.
В последнее время большой популярностью пользуются краны Маевского, хотя эти устройства не являются автоматическими. Кран Маевского принято устанавливать прямо на радиатор. Таким краном очень удобно спускать лишний воздух — нужно только отверткой открыть винт.
Не забывайте, что для эффективного удаления воздуха необходимо делать определенный уклон при установке радиатора. Его необходимо сделать таким образом, чтобы часть с краном Маевского была немного выше.
В заключение отметим, что без форточек сложно обеспечить качественный обогрев. Не забывайте, что установка этих устройств — сложный процесс. Они должны быть установлены в самых высоких точках системы отопления.
Это связано с тем, что скопления воздуха и образования воздушных заторов скорее всего нет. Также не забывайте, что ниппель должен быть направлен строго вверх, иначе поплавок воздухоотводчика не будет работать должным образом и нагрев «сойдет на нет».
Воздухоотводчик — устройство для стравливания воздуха из трубопроводной системы. Он основан на принципе поплавка. Поплавок плавает, прижимая иглу или пробку к розетке. Воздух из системы отопления или водоснабжения поднимается вверх, поплавок опускается, открывая выход. Как только воздух вышел, поплавок снова всплыл и перекрыл выход. Отсюда такие изделия называются автоматическими воздухоотводчиками или воздушными клапанами. Правда, в канализационной системе тоже есть воздушные клапаны, но они выполняют там другую функцию.
Для чего нужен вентиляционный клапан? Дело в том, что воздух зачастую является непреодолимой преградой для прохождения воды в водопроводе, а тем более в отоплении. Воздух может разморозить радиаторы или целые контуры радиаторного отопления. Вода не уходит там, где есть шлюз, она идет по пути наименьшего сопротивления, то есть через другие радиаторы, другие контуры, оставляя нагревательные приборы с кондиционированием воздуха замерзать. Даже если половина радиатора заполнена воздухом, то греть будет только та его часть, через которую проходит теплоноситель. Если в котле есть воздух, неохлаждаемая часть теплообменника котла будет перегреваться, что может привести к его повреждению. Воздух в системе отопления губителен. Он расширяется гораздо быстрее и больше воды, создавая резкое повышение давления. Он создает много проблем. Наиболее опасными местами скопления воздуха являются верхушки радиаторов, других отопительных приборов, верхние участки трубопроводов, образующие петли. Именно в этих местах и нужно устанавливать вентиляционные отверстия. Каждый радиатор, коллектор, котел, гидрострелка должны иметь в своей высшей точке свой воздухоотводчик. Ручной или автоматический воздушный клапан – другое дело, главное – его наличие и регулярное обслуживание.
Многие хотят купить качественный воздухоотводчик, чтобы он прослужил долго. Да, качество играет большую роль, но не главную. Дело в том, что каким бы ни был качественный воздухоотводчик, он остается расходным материалом. Для их быстрой замены существуют даже специальные установочные вентили для воздухоотводчиков, чтобы один можно было легко открутить, а на его место вкрутить другой. Главное – это регулярный мониторинг производительности. Заглушка может залипнуть, залипнуть, застрять в вентиляционном отверстии и вовремя помешать выпуску воздуха. И если упустить этот момент, можно остаться без тепла в доме.
Для радиаторов отопления обычно используют ручные воздухоотводчики или краны Маевского. В редких случаях используются автоматические изделия для радиаторов, но это крайне редко. Обычно перед началом отопительного сезона стравливают воздух со всех радиаторов и забывают о них до весны. Другое дело автоматические воздухоотводчики. Их обычно ставят там, где много воздуха, где он постоянно скапливается и вручную стравливать воздух каждый день достаточно сложно. И это у котлов, на коллекторах и в самых высоких точках отопительных контуров.
Автоматический воздухоотводчик всегда входит в комплект группы безопасности котла вместе с манометром и предохранительным клапаном. Он всегда должен стоять только вертикально, а выпускное отверстие не должно быть загромождено. Если отверстие для него находится в горизонтальном положении, то есть изделия с горизонтальным подключением.
Самые популярные воздухоотводчики Itap, Emmeti, Far, Oventrop в порядке возрастания их цены и одновременно убывания популярности. Oventrop и Far отличаются отменным качеством, но их цена в несколько раз превышает их дешевые аналоги. Они служат в несколько раз дольше. Как тут повезло. Но несколько штук дешевых аналогов могут прослужить дольше, чем один дорогой.
Основной проблемой проживания в городских квартирах является система отопления. Отопление – достаточно сложная схема отопления различных производственных зданий и жилых помещений, в основе которой лежит регулярное поддержание комфортного микроклимата для проживания.
Перед началом отопительного сезона коммунальщики ежегодно предупреждают о необходимости сдувания. В некоторых случаях причиной появления в воздухе водорода является выделение водорода из воды из-за своеобразного химического воздействия. Но этой проблемы можно избежать, установив воздухоотводчики для систем отопления. Что это за устройства, как они работают и зачем нужны? Это будет обсуждаться далее.
Почему в системе появляется воздух?
Воздух может попасть в систему отопления по разным причинам.
Наиболее распространенными среди них являются:
- при первоначальном заполнении системы водой;
- из-за некачественных или изношенных уплотнительных элементов;
- в связи с пополнением водой;
- коррозия внутри труб;
- нарушение правил монтажа при проведении и подключении системы отопления и др.
При попадании в систему отопления вода содержит большое количество кислорода, который при нагревании расширяется и образует воздушные пробки. Они, в свою очередь, снижают давление в системе и уменьшают скорость циркуляции воды. Таким образом, если в вашей квартире не установлены воздухоотводчики для систем отопления, то вы должны вручную выпускать воздух. Если этого не сделать, то помещение будет плохо и неравномерно прогреваться, что, в свою очередь, негативно скажется на комфорте проживания.
Виды
Существует два типа вентиляционных отверстий:
- ручной;
- автомат.
Автоматические воздухоотводчики в системе отопления более практичны и удобны в использовании, так как не требуют вмешательства человека. Однако их стоимость будет выше ручных аналогов. Их установка должна производиться в местах, где вероятность воздушных пробок наиболее высока. Ручной монтаж осуществляется на радиаторы отопления.
Как они работают?
Принцип работы воздухоотводчика в системе отопления зависит от конструктивных особенностей этих устройств.
Ручные воздухоотводчики (как нетрудно догадаться из названия) требуют вмешательства человека, а оборудование с автоматическим управлением можно просто установить и забыть о нем навсегда, так как оно будет выпускать воздух самостоятельно по мере необходимости.
К каким проблемам может привести проветривание системы отопления?
Прежде чем рассказать о том, как выполняется установка воздухоотводчика в системе отопления, давайте сначала разберемся с основными проблемами, которые могут быть вызваны появлением воздуха в трубах отопления и радиаторах. Воздух затрудняет циркуляцию воды по системе, в результате чего эффективность обогрева помещения значительно снижается. Кроме того, проветривание будет вызывать вибрации, которые со временем могут привести к физическому повреждению системы отопления в местах сварки отдельных элементов.
Скопление воздуха в трубах будет способствовать их коррозии и сокращению срока службы. Но самая страшная проблема — это разморозка системы, которая зимой может оставить вас без тепла.
Конструктивные особенности
Ручные и автоматические воздухоотводчики имеют схожие конструктивные особенности, за исключением некоторых отличий.
Оба типа устройств состоят из канала и клапана, отвечающего за удаление воздуха из системы отопления. Чтобы выбрать, какой тип оборудования установить в вашем доме, нужно понимать, как работает ручной и автоматический воздухоотводчик.
Как работает автоматический светильник?
Итак, как работает воздухоотводчик в автоматической системе отопления? Если воздуха в трубах нет, поплавок поднят, а игольчатый клапан находится в закрытом положении. При образовании воздушной пробки поплавок опускается, в результате чего коромысло открывает клапан, происходит выпуск воздуха. Когда весь воздух полностью выйдет, поплавок возвращается в исходное положение, закрывая клапан.
Принцип работы ручного приспособления
Ручные воздухоотводчики для систем отопления (цена которых ниже автоматических и начинается от 200 рублей) имеют более простую конструкцию, но принцип работы остается прежним. При вращении регулятора клапан открывается, выпуская скопившийся воздух из труб. Вращение в обратную сторону приводит клапан в закрытое положение.
Если в вашей квартире система отопления открытого типа, то воздух из нее выпускается через расширительный бачок. Сложности могут возникнуть, если в системе отопления установлен насос, принудительно циркулирующий воду по трубам. В этом случае рекомендуется установить устройство для ручной или автоматической вентиляции. Но куда поставить воздухоотводчик в системе отопления?
Если вы купили ручное устройство, то его установка должна производиться непосредственно на радиаторы. При этом установка рекомендуется на все радиаторы, так как именно в них чаще всего происходит приток воздуха. При использовании автоматических устройств лучшим местом для установки является самая высокая точка в системе отопления. Это связано с тем, что образовавшийся воздух будет подниматься ровно вверх, где через воздухоотводчик будет удаляться из системы.
Конструктивное исполнение
Существует довольно много типов воздухоотводчиков, отличающихся по своей конструкции.
Они могут быть прямыми, угловыми, вертикальными или горизонтальными по форме. По принципу действия данное оборудование подразделяется на шариковое и игольчатое.
Некоторые люди, желающие сэкономить на отоплении в своем доме, устанавливают не воздухоотводчики для систем отопления, а обычные краны. С их помощью можно не только спустить скопившийся в трубах воздух, но и слить застоявшуюся воду. А вот краны в наши дни можно встретить очень редко, так как большинство людей предпочитают устанавливать именно воздухоотводчики, которые уже стали неотъемлемой частью системы отопления, не уступающей по значимости ТЭНам и радиаторам. Именно воздухоотводчики отвечают за поддержание системы отопления в рабочем состоянии.
Установка автоматических устройств
От правильного монтажа водосточных труб зависит эффективность отопления дома и надежность работы.
Эта работа не сложная, поэтому с ней справится каждый, даже если он никогда раньше не делал ничего подобного. Но здесь важно иметь представление о порядке установки. Так как же осуществляется установка автоматического воздухоотводчика в системе отопления?
Как было сказано ранее, для их установки выбирайте те места, в которых вероятность образования пробок наиболее высока. К таким местам относятся самые высокие точки отопительного оборудования, коллекторов и отопительных контуров. Здесь есть один важный нюанс: воздухоотводчики должны монтироваться строго в вертикальном положении. Если по каким-то причинам это невозможно, то придется приобрести детали с горизонтальным выпуском.
Итак, мы разобрались, как правильно установить воздухоотводчик в системе отопления с автоматическим спуском. Теперь поговорим о том, как устанавливается ручной дивертер.
Установка ручного устройства
Для старых радиаторов, используемых в системах центрального отопления, установка автоматических воздухоотводчиков будет не самым лучшим решением. Это утверждение верно как минимум по двум причинам. Во-первых, такие системы отопления эксплуатируются много лет, в течение которых их, как правило, ни разу не чистили.
Во-вторых, в них очень часто образуются воздушные пробки, поэтому устройства с автоматическим управлением слишком быстро изнашиваются и выходят из строя. Таким образом, в квартирах со старым централизованным отоплением лучше всего использовать ручные устройства.
Как установить воздухоотводчик системы отопления с ручным управлением? Это довольно легко сделать. В первую очередь в самой верхней точке просверливается отверстие в радиаторе, в котором затем нарезается резьба и вкручивается кран Маевского. Весь процесс не занимает много времени и сил, поэтому с ним справится каждый. Стоит отметить, что воздухоотводчик нужно монтировать на каждом радиаторе, где чаще всего образуются воздушные пробки, которые в обязательном порядке нужно вырубить.
При выборе ручных воздухоотводчиков обратите внимание на их маркировку. Если они есть в системе отопления, то необходимо покупать модели МС-140 или ОМЕС. Они способны выдерживать высокие температуры, до 150 градусов.
Как стравить воздух из системы отопления?
Мы уже разобрались с последствиями, к которым может привести образование воздушных пробок в трубах и радиаторах, а также рассказали о том, как устанавливаются воздухоотводчики для систем отопления. Теперь осталось только разобраться, как выпускается воздух с помощью дефлекторов.
Первым делом нужно проверить систему отопления на наличие утечек. Если таковые обнаружены, то нужно их устранить. Если в системе используется принудительная циркуляция, необходимо проверить исправность водяного насоса и принять профилактические меры. Если все в порядке, то можно начать кровотечение.
Данная процедура выполняется в следующей последовательности:
- Электричество обесточено.
- Нагреватель выключен и перекрыта подача воды в систему отопления.
- Воздухоотводчик открывается на максимум, после чего вы услышите характерное шипение, сопровождающее выход воздуха из системы.
- Стоячая вода сливается до тех пор, пока она не станет чистой и без пузырьков воздуха.
После того, как из системы будет удален весь воздух, ее необходимо заполнить водой. Первым делом заливаем водонагреватель, а уже потом радиаторы и трубы. Не лишним будет добавить в воду специальное вещество с антикоррозийными свойствами. Это позволит значительно увеличить срок службы системы отопления и сэкономить на ее частичной или полной замене.
Если в процессе выполнения работ вы обнаружите, что система отопления засорилась, то необходимо ее прочистить. Для этого лучше использовать специальные химические средства, эффективно справляющиеся с любыми засорами. Купить их можно в любом магазине, специализирующемся на продаже отопительного оборудования и сопутствующих товаров.
Воздух в системе отопления — это даже не плохо, это критично и негативно влияет на эффективность обогрева дома. И самое неприятное в нем то, что он постоянно образуется в трубах. Поэтому его удаление — бесконечный процесс. То есть человеку приходится либо постоянно стравливать его вручную с помощью крана Маевского, либо автоматически, что гораздо привлекательнее. Именно для этого и создано такое устройство, как автоматический воздухоотводчик, которому и посвящена данная статья — вместе с сайтом stroisovety.org мы разберемся в его устройстве, познакомимся с разновидностями и принципом работы, а также расскажем как и где он установлен.
Автоматические воздухоотводчики в системе отопления фото
Автоматический воздухоотводчик: принцип работы
Вы, наверное, сильно удивитесь, если я скажу, что автоматический смеситель Маевского работает практически по тому же принципу, что и бачок унитаза — в обоих устройствах поплавок выполняет основную часть работы. В случае унитаза движение поплавка закрывает и открывает игольчатый клапан, через который проходит жидкость, а в случае автоматического сброса воздуха через игольчатый клапан происходит удаление газа из системы отопления. Фактически в такой системе есть только два рабочих положения клапана – поплавок вверху и поплавок внизу.
Все хорошо, все работает, а воздух удаляется в автоматическом режиме — больше не нужно контролировать этот процесс вручную. Есть правда одно «но» — вся эта система работает только при вертикальном положении поплавка, то есть самого автоматического воздушного клапана, чего не всегда удается добиться в системе отопления. В принципе, это не проблема, так как, осмыслив эту ситуацию, производители подобных устройств быстро нашли выход, и в результате этих поисков появились альтернативные конструкции — так сказать, разновидности.
Типы автоматических воздухоотводчиков
Всего существует три типа этих устройств – несмотря на это работа автоматического воздухоотводчика, а точнее его принцип, остается неизменным. Во всех случаях используется один и тот же игольчатый клапан и один и тот же поплавок, открывающий и закрывающий его — разница только в положении корпуса относительно патрубка, т.е. резьбовое соединение.
Это и все разновидности, которыми может похвастаться автоматический воздушный клапан для систем отопления. В принципе, большего и не нужно, так как вне зависимости от различных условий установки один из них все равно будет работать.
Что лучше: автомат или ручной кран Маевского
Как бы привлекательно ни выглядела работа автоматического воздухоотводчика, какие бы преимущества он не сулил, все же есть некоторые обстоятельства, говорящие не в его пользу. Или хотя бы говорить об экономической нецелесообразности установки автомата. Таких обстоятельств немного, но тем не менее они встречаются.
Почему такие различия, спросите вы? Все достаточно просто – автоматический воздухоотводчик стоит как минимум в 10 раз дороже крана Маевского. Так что если в нем нет особой необходимости, то можно воздержаться от лишних трат. Кстати, совсем забыл сказать — любой автоматический воздухоотводчик можно использовать в ручном режиме. Для этого он дополнительно оснащен золотник — стоит только прижать к его внутреннему штифту спичку или что-то еще тонкое, и воздух выйдет. В качестве альтернативы, если ее нет, пойдет немного воды.
Воздушный клапан в системе отопления – это устройство, позволяющее удалять скопления воздуха из системы отопления. Автоматический или механический клапан является обязательным элементом трубопроводной системы (рис. 1).
Рис. one
Каждый нагревательный прибор замкнутого цикла производит газы. Эти воздушные выбросы в системе отопления составляют воздух, кислород, водород. Они должны периодически покидать систему для нормальной работы в будущем. Если периодически не выпускать газы из отопления, скопления воздуха будут неприятно проявляться шумом, плохой циркуляцией теплоносителя. А как следствие и плохое отопление помещений, коррозионное разрушение труб и других металлических элементов.
Опции воздушного клапана
Воздушный клапан для отопления контактирует с водой, поэтому его материал должен быть стойким к разрушению и коррозии. Этот элемент может быть чугунным или пластмассовым со сроком службы порядка десяти лет как минимум.
Только два клапана могут полностью избавиться от воздуха:
- авто;
- механический (ручной) — кран Маевского (рисунок 2).
Старый дедовский метод стравливания воздуха из радиатора таков: специальным ключом откручивался вентиль на аккумуляторе, вместе с воздухом выходила ржавая вода, а потом вентиль закручивался. После восстановления герметичности отопительные приборы восстановили свои функции. Клапаны удаляют воздух, вытесняя его через специальные отверстия. Эти отверстия открываются при наличии воздуха и закрываются при выходе воздуха.
Рис. 2
Откуда поступает воздух
Воздушные массы попадают в систему отопления разными путями:
- при заполнении водой отопительного оборудования;
- при не совсем корректном редактировании;
- вода уже поступает в трубы с воздухом.
Водород, примесь других газов также может находиться в воде, с максимально сниженным составом углерода и газов.
Автоматический клапан
Автоматический клапан (рис. 2) представляет собой разновидность поплавка, который свободно перемещается. Этот элемент способен защитить систему от нежелательных газов в автоматическом режиме, вмешательство человека не требуется. Его функционирование позволяет восстановить трубопроводную систему после аварии вследствие гидроудара.
Рис. 3
Автоматический воздушный клапан для отопления работает достаточно просто, исходя из законов физики. Поплавок (автоматический клапан) находится в системе отопления и играет роль в обслуживании шпильки. Если воздух накапливается, автоматический клапан открывает заслонку, выпускает воздух и возвращается в исходное положение.
При заполнении системы отопления теплоносителем, когда в самом клапане нет воды, этот поплавок находится в самой нижней точке, что позволяет воздуху быстро выходить. Если вентилировать не нужно, этого можно избежать: завинтить верхнюю пробку. При использовании системы эту заглушку нельзя надевать, ее необходимо снять.
Элементы автоматические обратного действия устанавливаются в особо небезопасных по скоплению воздуха точках (ручные неуправляемые точки). Автоматика нужна в следующих местах:
- в котлах;
- в коллекторах;
- в стояках;
- в гребенке, сепараторе.
Клапан ручной
В конструкции такого элемента имеется игла, открывающая и закрывающая отверстие для выхода воздуха. В отличие от автоматического элемента, механический клапан требует вмешательства человека. Регулятор открывается и закрывается вручную.
Капает признак того, что воздух полностью вышел из системы. горячая вода . Появление теплоносителя означает необходимость вернуть регулятор в нормальное положение. Этот метод удаления воздуха очень эффективен, но требует вмешательства человека.
Поскольку воздух намного легче воды, он может появиться в любом месте отопительного контура. Существуют закрытые и открытые системы. Во втором варианте проблема с воздухом решается установкой расширительного бака.
Автоматический или ручной воздухоотводчик горизонтального, вертикального, углового, прямого и др. типа помогает контролировать систему, предотвращая ее износ, а также поломки.
какие бывают виды и как правильно поставить
Содержание статьи:
- Радиаторный кран функция
- Разновидности клапанов
- Механизм блокировки крана
- Наконечники для аккумуляторных клапанов
- Установка своими руками
Современные смесители для радиаторов отопления являются незаменимой деталью, без которой невозможна нормальная работа батареи. На рынке представлено большое количество различных моделей от российских и зарубежных производителей, поэтому сделать выбор не так просто. Стоит заранее узнать принцип работы стандартного крана, изучить доступные разновидности и модели, разобраться в их функциональности и механизме.
Функция радиаторного крана
Разновидности кранов в зависимости от принципа действия и назначения
Большинство современных радиаторов способны выполнять свои основные функции без использования дополнительных элементов. Но бывают ситуации, в которых кран на радиатор отопления просто незаменим. Это происходит, когда нужно установить, снять или заменить аккумулятор, проверить его работоспособность, протестировать после установки или провести другие работы. Смеситель управления помогает частично перекрыть подачу тепла при промывке или профилактической диагностике различных элементов системы. Это позволяет значительно сократить затраты времени на ремонт, так как не нужно полностью сливать воду во всей системе отопления.
Кран также позволяет останавливать батарею в одном помещении, если это помещение не нужно отапливать в течение определенного периода времени. С помощью устройства можно регулировать подачу тепла в автоматическом или ручном режиме, удалять воздушные пробки из батарей, из-за которых система не будет нормально функционировать. Стандартные и шаровые краны для отопления нужны для регулировки температуры в помещении. Например, если весной отопление в центральной системе еще не отключили, изменить температуру радиатора без помощи вентиля будет невозможно.
Разновидности вентилей
Кран Маевского предназначен для устранения воздушных пробок
Краны на батарею для отопления подразделяются на несколько видов в зависимости от устройства и принципа действия. Их можно устанавливать на радиаторы в частных и многоквартирных домах, ориентируясь на тип конкретных батарей и системы отопления в целом. В продаже можно найти угловые и прямые краны с шаровым или полуоборотным механизмом, изготовленные из латуни, бронзы или полипропилена с металлическими вставками. Специалисты чаще всего используют клапаны для балансировки, устройства для выпуска воздуха в ручном или автоматическом режиме, а также простые краны стандартного типа.
Воздух
Клапаны воздушные или краны Маевского служат для удаления из системы отопления воздуха, который попадает туда с водой и снижает эффективность отопления. Так как воздух обычно скапливается в верхней точке, поверх батареи монтируется кран. Такие устройства имеют малую пропускную способность, поэтому их обычно монтируют на современные радиаторы последнего поколения, изготовленные из стали или алюминия. Изделия этого типа легко устанавливаются и открываются отверткой или специальными ключами. Самые удобные механизмы, для которых потребуется отвертка.
Хороший воздушный клапан должен легко вращаться против часовой стрелки, так как воздух в системе необходимо периодически выпускать. Наличие воздуха внутри труб можно определить по характерному шипению. Когда он останавливается, клапан закрывается. Когда насос подключен, его необходимо выключить перед выпуском воздуха.
Угловой
Кран запорный угловой устанавливается на выходе из радиатора
Кран угловой для радиаторов балансировочного типа. Закрывается и открывается одним оборотом, смещаясь на несколько миллиметров, что позволяет легко зафиксировать это в правильном положении.
На выходе из радиатора устанавливается запорный кран углового типа, подходит для двухтрубной и однотрубной системы отопления. Изготавливается с учетом конструктивных особенностей стандартных радиаторов и помогает проводить различные операции при монтажных и ремонтных работах. При установке таких кранов необходимо использовать американки и другие необходимые инструменты.
Регулируемый
Регулирующий вентиль позволяет изменять температуру радиатора
Регулируемый вентиль помогает контролировать расход воды и изменять температуру в помещении, поддерживая ее в оптимальном режиме. Клапан регулирования температуры представляет собой простой сифон, внутри которого находится емкость с газом или жидкостью. При повышении температуры газ или жидкость начинает расширяться и давить на шток. Затем он опускается и перекрывает доступ воды внутрь радиатора. При понижении температуры шток начнет подниматься, что спровоцирует увеличение поступления воды в батарею. Модели газового типа быстрее реагируют на изменение температуры, но по стоимости не сильно отличаются от стандартных водяных клапанов.
Шар
При повороте шарового крана прекращается подача воды в радиатор
Радиаторный шаровой кран получил свое название благодаря своему механизму, представляющему собой небольшой шарик с отверстием. Клапан может находиться в двух положениях: закрытом и открытом. При повороте устройства на 90 градусов подача тепла по трубам прекращается. Шаровые краны считаются самыми популярными и изготавливаются из различных материалов, чаще всего это латунь, бронза, сталь или полипропилен. Они имеют угловую или прямую конструкцию, различаются по пропускной способности – она может быть стандартной или полупроходной. Для повышения эффективности работы выбирают полупроходные регулирующие клапаны и монтируют их на радиаторы с помощью гайки или американки.
Запорный механизм крана
Кран для системы отопления имеет стандартный запорный механизм, конструкция которого зависит от его типа. Работой устройства управляют с помощью специальной рукоятки или рукоятки на самом клапане. Ручка активирует кран и помогает перемещать его вокруг своей оси. Если повернуть вентиль в сторону патрубков или входа трубопровода, подача теплоносителя прекратится. Как правило, клапан открывается, чтобы обеспечить максимальный поток жидкости для обогрева помещения. Кран можно отрегулировать и установить на нужный уровень, поворачивая против часовой стрелки. Для удобства в устройстве есть специальные вкладки, указывающие уровень ограничения при его открытии.
После закрытия крана циркуляция теплоносителя полностью прекращается. Его закрывают, когда необходимо понизить температуру радиатора до минимального уровня, например, в летний сезон. В закрытом положении ручка клапана должна образовывать угол 90 градусов между осью и трубой. При этом ручка перемещается по часовой стрелке в соответствии с выступами, чтобы циркуляция жидкости не прекращалась сразу и равномерно. Если кран застрял, вам нужно будет снять стопорную гайку и ручку, используя гаечный ключ, чтобы отрегулировать шток. Чтобы поставить его в правильное положение, нажимная втулка под шестигранник сконструирована и закреплена свободнее.
Ложа выдвигается медленными движениями с помощью разводного ключа. При этом не нужно прилагать повышенных усилий, чтобы не деформировать кран или весь механизм в целом.
Наконечники клапанов батареи
Стальные краны лучше выдерживают грязную горячую воду в центральном отоплении, меньше шансов сломаться
При выборе стандартного или воздушного крана для радиаторов в первую очередь обратите внимание на условия, в которых будут эксплуатироваться радиаторы. Если речь идет о помещении с центральным водопроводом, устанавливаются латунные или стальные задвижки. При наличии некачественной воды простые краны быстро засоряются и выходят из строя, их использование вызывает множество проблем. В частных домах с автономным отоплением лучше устанавливать термостатические вентили, они помогают значительно экономить затраты на тепловую энергию.
Для многоквартирных домов с индивидуальными котельными стоит выбирать качественные шаровые краны, выдерживающие температуру до 200 градусов и давление в пределах 16-40 Бар. Лучшим вариантом станут клапаны от проверенных производителей – Bugatti, Aventrop, Danfoss и Far – устойчивые к различным повреждениям и коррозии. Узнать, как должен называться тот или иной тип крана, можно у специалиста. Необходимо учитывать, что все краны могут уменьшать расход воды, это может привести к снижению температуры нагрева. При отсутствии достаточной тепловой энергии поток перекрывается вентилем.
Шаровые краны делятся на несколько типов. В зависимости от пропускной способности они могут быть полнопроходными, стандартными или частично проходными. В первом случае клапаны пропускают 90-100% всего расхода теплоносителя, во втором не более 70-80%, в третьем — 40-50%. Полнопроходные варианты станут идеальным вариантом для установки, так как в них теплоноситель циркулирует максимально свободно. По типу и способу установки краны делятся на муфтовые, сварные, комбинированные и фланцевые. Муфтовые варианты подходят для газопроводов и водопроводов, а также применяются при монтаже систем отопления.
Могут устанавливаться в жилых и промышленных зданиях. Это стандартные и компактные устройства, простые и надежные в эксплуатации. Фланцевые варианты больше подходят для трубопроводов большого диаметра. При их установке используются прокладки, улучшающие герметичность и прочность соединений трубопровода и задвижки. Сварные конструкции устанавливаются сваркой, для комбинированного использования несколько вариантов крепления. Комбинированные краны делятся на проходные, угловые и многоходовые, их тип подбирается с учетом конкретной системы.
Во избежание проблем при эксплуатации на каждый радиатор необходимо установить краны. К их выбору и установке относятся наиболее ответственно, только в этом случае они прослужат долго.
Установка своими руками
Для удобства эксплуатации и ремонта на каждый радиатор устанавливаются краны
Перед началом работ снять теплоноситель с системы отопления. Владельцы частных домов могут сделать это без особых усилий, в квартире процедуру придется согласовывать с управляющей компанией. Кран нужно поставить перед батареей и за специальной перемычкой, соединяющей вход и выход теплоносителя, чтобы не прерывать процесс циркуляции. При установке нужно помнить, что для ручки регулировки, которая должна свободно поворачиваться в любом положении, нет препятствий, а также свободный доступ к крану любого пользователя.
Перед установкой вам необходимо:
- выбрать подходящее место для установки;
- на резьбу метчика нанести герметик, например, ФУМ-ленту;
- винт на кране;
- проверить все места соединения на герметичность.
