Принцип работы проходного выключателя
Для повышения комфортности и удобства при эксплуатации осветительных приборов применяется проходной выключатель: схема подключения наглядно отображает принцип работы коммутирующего устройства. С его помощью можно осуществлять управление освещением помещения из любой его точки. Проходные выключатели используются для организации управления светильниками из нескольких мест.
- Конструкция и принцип работы проходного выключателя
- Где размещают устройство?
- Управление осветительным прибором с нескольких точек
- Схема подключение светильника из двух мест
- Сфера применения проходного выключателя
- Разновидности и условные обозначения на схемах
- Порядок подключения
Конструкция и принцип работы проходного выключателя
Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части.
Такой принцип действия позволяет существенно экономить электроэнергию.
Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию
Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом. В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.
Несмотря на то, что опытные электрики на глаз смогут определить проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного или одинарного, которая располагается под корпусом устройства.
Определить, что перед глазами именно одинарное проходное устройство, можно также при осмотре клемм с медными контактами. Их должно быть три. Для того чтобы убедиться, что клеммы между собой не перепутаны, следует воспользоваться мультиметром.
Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.
Схема распределения связей в сети
Еще одним отличием от простого выключателя является наличие у проходного устройства трехжильной коммутации, а не двухжильной, как у обычного. Это своего рода переключатель, который перенаправляет напряжение от одного контакта на другой.
Проходные выключатели обычно работают в паре для управления за одним источником света. К каждому подводится ноль и фаза. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. При выключении первого или второго переключателя проводок фазы размыкается, а контакт парного выключателя замыкается, и свет гаснет. То есть когда на обоих устройствах клавиши находятся в одном положении, освещение включается, в разных — выключается.
Управлять освещением можно не только из двух мест, но и трех и более.
Для этого в общую схему подключения проходного выключателя с двух мест необходимо добавить один или несколько перекрестных переключателей.
Где размещают устройство?
Как правило, проходные коммутаторы монтируют в различных зонах, чтобы их было удобно использовать.
Чаще всего стандартные проходные выключатели с одной или двумя клавишами размещают в таких точках:
- По обеим сторонам узкого коридора. Если в центре располагается дверца, то возле нее тоже получится установить устройство.
- В просторных спальных. Так, один выключатель можно по стандарту установить на расстоянии 30-40 сантиметров от дверного косяка, а другой над кроватью.
- На лестничной площадке.
- Вдоль тропинки во дворе частного дома. Ведь будет удобно вечером выйти на прогулку, а при необходимости включать и выключать свет по пути.
- В залах большой площади, где имеется несколько входов по сторонам.
Использование проходного коммутатора целесообразно не только для экономии электричества, но также необходимо для безопасности передвижения.
Получается, что единственным недостатком является сложность установки для некоторых мастеров.
Управление осветительным прибором с нескольких точек
Существует несколько схем, которые позволяют выполнить монтаж переключателя в разных точках комнаты.
Простейшая схема предполагает расположение выключателей по сторонам в одной линии. Если требуется организовать несколько мест, то уже придется спроектировать сложную схему электропроводки.
Пример установки светильника с управлением из разных точек
Схема подключение светильника из двух мест
Поскольку это простая схема, для коммутации понадобится приобрести два классических переключателя и провода. Конечно, здесь еще потребуется придерживаться техники безопасности при проведении электромонтажных работ. Ведь это не только гарантия правильной эксплуатации оборудования, но и возможность избежать поражения током.
Несложная схема установки проходного выключателя, которая используется для монтажа в длинных прихожих, на лестницах
При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух.
Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две «управляющие» линии.
И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.
Сфера применения проходного выключателя
Их используют в больших помещениях или протяженных помещениях с различными входами.
ГлавнЫм преимуществом их применения является способность производить включение/отключение света и электроприборов с различных мест. Очень удобно применение проходного переключателя на лестничных пролетах.
Также выключатель возможно установить в спальной комнате, чтобы можно было включать свет при входе в комнату, а выключать уже в постели.
Разновидности и условные обозначения на схемах
Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи — 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала.
В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.
По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.
Порядок подключения
- Как правило, прокладка проводов для монтажа любых элементов проводки осуществляется в ходе масштабных ремонтных работ, включающих в себя укладку кабелей в штробах, а также подготовку и установку монтажных коробок для выключателей. Чтобы обеспечить надежное подключение контактов устройства к проводам они должны выступать за край коробки как минимум на 60 мм.
- Если работы по прокладке проводов и монтажу установочных коробок уже были проведены, то следует подготовить их к установке выключателей.
Для этого нужно освободить концы всех проводов (их количество зависит от конструкции выключателя) от изоляции на 50-150 см. - Первое, что следует сделать – это отключить напряжение на элементах электрической проводки при помощи автоматического выключателя, установленного на входе в квартиру. Перед тем, как приступать к выполнению любых действий с элементами электрической проводки, необходимо убедиться в отсутствии напряжения с помощью индикаторной отвертки или тестера.
- Провода подсоединяются к клеммам с использованием маркировки, нанесенной на корпус изделия. При этом входящий провод обозначается буквой L (L1 и L2 если выключатель двухклавишный), а выходящие – стрелками. Иногда на заднюю часть корпуса наносится схема подключения. Порядок присоединения проводов не имеет особого значения, это можно сделать в любом порядке.
- Рабочая часть выключателя вставляется в коробку и фиксируется при помощи раздвижных лавок или зажимов.
- Выполняется монтаж пластиковой рамки на лицевую часть устройства.
- Устанавливается клавиша (или клавиши).
- На последнем этапе необходимо сделать контрольное включение каждого устройства чтобы убедиться в работоспособности схемы.
Понравилась статья? Расскажите друзьям:
Оцените статью, для нас это очень важно:
Проголосовавших: 2 чел.
Средний рейтинг: 5 из 5.
как работает, какие бывают виды
На чтение 8 мин Просмотров 128 Опубликовано Обновлено
Содержание
- Что такое проходной выключатель и как он работает
- Как устроены проходные выключатели
- Где применяется и как правильно подключить
- Что ограничивает число проходных выключателей
- Разновидности переключателей и их обозначение на схемах
- Преимущества проходных вариантов
- Известные производители проходных переключателей
Устройство проходного выключателя почти не отличается от стандартного.
Что такое проходной выключатель и как он работает
Этот тип отличается от стандартного. Если в обычном варианте электрическая цепь просто замыкается или размыкается, то в рассматриваемом оборудовании она переключается с одного контакта на другой. Систему можно назвать переключателем, так как она меняет режимы, а не работает как классические изделия. Принцип работы проходного выключателя такой:
- В отличие от стандартного варианта с задней стороны в одноклавишной модели расположено не два, а три контакта. Причем дополнительный контакт нужен для того, чтобы при размыкании одной цепи замыкалась вторая и управление переходило на второй элемент, расположенный в другом месте комнаты.
- Такие выключатели всегда используются попарно.
Их не может быть меньше двух, иначе смысла в использовании не будет. Система работает за счет перекидных контактов, которые действуют подобно коромыслу. - Обычно свет горит, когда оба выключателя находятся в одном и том же положении. Когда клавиши расположены по-разному, освещение выключается.
- Обязательным элементом в этом случае является коммутационная коробка. За счет ее делается система, позволяющая включать и выключать освещение из разных мест комнаты.
Внешний вид и особенности конструкции в квартире.
Как устроены проходные выключатели
Основное отличие от стандартного оборудования заключается в лишнем контакте, расположенном с задней стороны. Внешне устройство ничем не отличается и если на нем нет обозначения, понять, что это проходной переключатель, невозможно.
За счет наличия дополнительного элемента можно переключать цепь с одного контакта на другой, чтобы можно было управлять светом с двух и более устройств. Все достаточно просто – при замыкании контакта в одном выключателе происходит то же самое и в другом.
Устройства могут быть как одноклавишными, так и двухклавишными и более. Особых ограничений нет, все зависит от режимов освещения и количества используемых источников света в помещении.
Где применяется и как правильно подключить
Что касается применения, тут нет никаких рамок. Чаще всего такой вариант ставят на лестницах – сверху и снизу, в спальнях – у входа и около кровати, в разных концах коридора, в гостиных и т.д. Выключатели можно использовать везде, где это повысит удобство управления светом. При этом, чтобы система работала правильно, ее надо правильно подключить:
- Для начала переключатель разбирается, с задней стороны есть три крепежных элемента. Два из них – это общий контакт, который обязательно надо найти перед подключением. Если схемы на корпусе нет, можно выяснить этот момент с помощью тестера.
- На общую клемму подключается фаза. Подводящий провод всегда трехжильный, так как на двухжильном реализовать этот вариант не получится. Остальные два провода присоединяются к другим контактам, их расположение не имеет принципиального значения.
- Далее нужно собрать розетку и установить на место. Со вторым выключателем проводится аналогичная работа. Ничего сложного нет, главное – не перепутать расположение проводов.
- Очень важно правильно соединить провода в распределительной коробке. Туда должно входить четыре трехжильных кабеля – силовой, два на выключатели и один на люстру. Соединение проводов проводится по схеме, которая дана снизу. Проще всего ориентироваться по цвету изоляции, тогда можно не волноваться, что что-то будет перепутано.
Разобраться в подключении несложно даже тем, у кого нет опыта в электромонтажных работах.
Что ограничивает число проходных выключателей
Жестких ограничений по числу точек включения и выключения нет.
Но нужно помнить основные принципы работы электрооборудования. Чем больше соединений, тем больше сопротивление прохождению тока образуется и тем выше потери напряжения. В длинных цепях это может проявляться сильно.
Поэтому в системах обычно используют от 2 до 5 элементов. Причем, если устройств больше двух, то нужны перекрестные переключатели, которые имеют не три, а четыре контакта для подключения. Они ставятся между проходными вариантами и обеспечивают нормальную работу освещения. Ниже показана схема подключения такого варианта.
Перекрестные выключатели позволяют увеличить число точек управления до любого количества.Разновидности переключателей и их обозначение на схемах
Изделия можно разделить на разные группы в зависимости от конструкции и особенностей использования. Основные варианты:
- Механические – самые простые и надежные устройства, в которых цепь замыкается и размыкается за счет нажатия на клавишу.
- Полупроводниковые, чаще всего встречаются сенсорные варианты.
Они срабатывают за счет прикосновения пальца и выглядят современно. Есть и модели с пультом управления, они удобны тем, что управлять светом можно из любого места в комнате.
По количеству независимых нагрузок, которым управляет выключатель, можно выделить 2 типа:
- Однолинейные. Самые простые устройства с одной клавишей.
- Многолинейные, в них может быть 2 клавиши и более.
Что касается обозначения на схемах, все варианты показаны ниже. Отличить проходной выключатель от стандартного несложно.
Символ с выступами в обе стороны означает проходной выключатель.Преимущества проходных вариантов
Использование подобной системы обеспечивает целый ряд достоинств:
- Удобство управления, так как можно включать и выключать свет из разных мест.
- Экономия электроэнергии. За счет того, что освещения включается на входе и выключается на выходе, электричества расходуется меньше.
- Простота монтажа. Поставить проходные выключатели под силу практически любому человеку.
- Не требуются настройки, после подсоединения проводов система сразу работает.
Известные производители проходных переключателей
На рынке представлено много вариантов, лучше всего себя зарекомендовала продукция следующих фирм:
- Legrand. Французская компания, выпускающая много разновидностей оборудования, отличающегося надежностью и простотой подключения.
- ABB. Совместная компания из Швеции и Швейцарии, выпускающая добротное электрическое оборудование.
- Schneider. Еще один производитель качественной продукции из Франции.
- Gira. Немецкий бренд с большим ассортиментом и высоким качеством.
- Вико. Турецкий производитель, который делает добротные выключатели за небольшую цену.
Разобраться с особенностями конструкции проходного выключателя и самостоятельно поставить его не составит труда. Главное – изучить схему, чтобы правильно подсоединить провода в распределительной коробке и на клеммах переключателей.
Как работает выключатель света?
По
Билл Льюис
Билл Льюис
Билл Льюис — профессиональный электрик с более чем 25-летним опытом. В течение трех лет он занимался освещением и ремонтом дома для The Spruce. Он посвятил 12 лет проектированию, установке и эксплуатации систем сценического освещения и 15 лет работал профессиональным электриком. Он также имеет опыт работы плотником, подрядчиком и градостроителем.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 02. 11.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Джеффри Гамильтон / Stockbyte / Getty Images
В большинстве комнат в вашем доме есть один или несколько настенных выключателей, используемых для управления осветительными приборами или электрическими розетками. Наши встраиваемые светильники, подвесные светильники, люстры и настенные бра обычно выключаются и включаются нажатием настенного выключателя, обычно расположенного возле дверного проема. В комнатах без установленных светильников этот настенный выключатель может управлять электрической розеткой, к которой подключен торшер. Обычно мы не придаем большого значения самому выключателю, но знаем кое-что о том, как работают настенные выключатели, и о различных доступных типах выключателей. важно, если вы хотите произвести ремонт или замену системы.
Что такое настенный выключатель?
Настенный выключатель представляет собой электрическое устройство, которое монтируется в распределительной коробке, закрепленной на стене, и используется для управления потоком электроэнергии от источника питания к одному или нескольким стационарным светильникам или настенным розеткам. Когда он «замыкает» цепь, переключатель позволяет питать светильник или розетку за счет протекающего тока; при «размыкании» цепи выключатель выключает светильник или розетку, прерывая протекание тока.
Как работает выключатель света
Настенный выключатель разработан с механизмом, который контролирует поток «горячего» электрического тока через цепь, позволяя вам включать и выключать светильник или другое устройство, закрывая (ВКЛ) или открывая (ВЫКЛ) непрерывный электрический путь.
В отличие от других электрических устройств, настенный выключатель устанавливается таким образом, что он подключается только к горячим проводам, а не к проводам нейтральной цепи. Исключением являются случаи, когда выключатель света включает в себя некоторые другие функции, такие как тумблер с подсветкой или функцию таймера. В этом случае для переключателя может потребоваться подключение нейтрального провода наряду с подключением горячего провода. В дополнение к соединениям с горячим проводом, выключатели света теперь требуют подключения к заземляющему контуру цепи. Но в старых установках нередко можно найти настенные выключатели, в которых отсутствует зеленый заземляющий винт, который теперь обязателен.
Части настенного выключателя
Если вы осмотрите отключенный настенный выключатель, вы увидите следующие детали:
- Металлическая скоба поддерживает корпус выключателя и позволяет прикрепить выключатель к электрической коробке, установленной на стене.
- Эта перемычка будет иметь встроенный зеленый винт заземления , к которому будут подключаться провода заземления цепи.
- Корпус переключателя представляет собой небольшой прямоугольный блок из твердого винилового пластика, к которому крепятся две или более 9Будут установлены клеммы 0042 для подключения проводов . Задняя часть корпуса переключателя также может иметь порты для подключения проводов, хотя профессиональные электрики обычно не используют эти порты в пользу соединений с винтовыми клеммами, которые более безопасны.
- Если бы вы открыли корпус переключателя, вы бы обнаружили внутренний шлюз между клеммами для подключения проводов, который открывает и закрывает путь цепи, когда рычаг переключателя перемещается из одного положения в другое.
Существуют различные конструкции внутреннего шлюза на коммутаторах. Старые типы являются чисто механическими, с металлическим рычагом, управляемым пружинами.
Эти типы могут изнашиваться, поскольку пружины теряют свою упругость. Тип переключателя, разработанный в 1960-х годах, использовал пузырек с ртутью внутри для проведения электричества. Эти типы не имеют характерного щелчка при переворачивании рычага, и они значительно более долговечны, чем механические щелкающие переключатели. Иногда продаваемые как «тихие» переключатели, они значительно дороже, но редко изнашиваются. Эти выключатели были сняты с производства из-за рисков, связанных с использованием ртути. У современных переключателей больше нет старого щелчка, но они работают тише, чем старые переключатели.
Наконец, некоторые настенные выключатели теперь используют микросхему, а не физический механизм для управления потоком электричества. Этот тип конструкции наиболее распространен в диммерах и «умных» переключателях, которые предлагают программируемые или автоматические функции или подключение к Wi-Fi. Интеллектуальным переключателям может потребоваться соединение с нейтральным проводом, а также традиционные соединения с горячим проводом и проводом заземления.
3 основных типа выключателей света
Существует три основных типа настенных выключателей, которые используются для управления осветительными приборами: простые однополюсные (ВКЛ/ВЫКЛ) выключатели, трехпозиционные и четырехпозиционные выключатели. Каждый из этих типов имеет разные стили управления, включая тумблер, качельку или кнопку. Они также могут быть доступны в виде диммерных переключателей, которые позволяют плавно регулировать уровень освещенности светильника. Важно выбрать переключатель, который обеспечивает необходимую вам функцию.
Однополюсные выключатели
Наиболее часто встречающимся выключателем является однополюсный выключатель , который выключает или включает свет (или настенную розетку) всего в одном месте на стене. По этой причине их иногда называют однопозиционными коммутаторами . Однополюсный переключатель легче всего идентифицировать по маркировке ВКЛ/ВЫКЛ, нанесенной на тумблер переключателя — ни один другой тип переключателя не имеет такой маркировки.
С технической точки зрения, этот простой переключатель ВКЛ/ВЫКЛ известен как однополюсный, однопозиционный (SPST) переключатель . «Однополюсный» означает, что к нему можно подключить только один горячий провод. «Однонаправленный» означает, что когда вы переворачиваете уровень, он подключается только к одному другому исходящему проводу — проводу, идущему к светильнику или коммутируемой розетке.
Механизм однополюсного переключателя
В однополюсных выключателях внутри выключателя находится подпружиненный металлический затвор, который размыкает и замыкает электрическую цепь, ведущую к светильнику. Когда вы переключаете уровень в положение ON, ворота закрываются, замыкая цепь и пропуская энергию через переключатель к осветительному прибору. Когда вы переводите тумблер в положение OFF, шлюз открывается, прерывая подачу энергии к осветительному прибору.
Трехпозиционные переключатели
Трехпозиционный переключатель используется, когда вы хотите управлять светильником с двух точек на стене, например, вверху и внизу лестницы, в обоих концах коридора или с двух входных дверей в большой комнате.
Этот переключатель не имеет маркировки ВКЛ/ВЫКЛ на рычаге.
В дополнение к зеленому заземляющему винту трехпозиционные переключатели имеют три винтовых клеммы, которые выполняют очень разные функции в зависимости от того, где переключатель расположен в конфигурации цепи. Одна винтовая клемма темного цвета, называемая 9.0074, общий , подсоединяется к горячему проводу, который либо подает питание на выключатель от источника питания, либо к горячему проводу, который подает питание дальше к осветительному прибору. Две другие винтовые клеммы более светлого цвета (обычно латунные) и соединяются с парой проводов, называемых путешественниками , которые проходят между двумя переключателями.
Механизм трехходового переключателя
Внутри трехпозиционный переключатель имеет механическую конфигурацию в форме буквы «V». Точка V — это клемма, к которой подключается горячий провод, идущий от сервисной панели (линейный провод) или ведущий к осветительному прибору (провод нагрузки).
Два контактных провода, идущих между двумя переключателями, подключаются к контактным винтовым клеммам, соединенным с открытыми плечами на V.
По сути, это означает, что есть два возможных пути, по которым электричество может поступать к осветительному прибору. Когда клеммы направляющих выровнены внутри, свет включен, но когда рычаги переключателя находятся в разных положениях, непрерывного пути не существует, и свет выключен. Эта конфигурация позволяет любому из настенных выключателей включать или выключать светильник в любое время.
С технической точки зрения, трехпозиционный переключатель известен как однополюсный, двухпозиционный (SPDT) переключатель 9.0075 . «Однополюсный», опять же, означает, что к нему подключен только один «горячий» провод. Но к этому переключателю также подключены два других провода, и термин «двойной ход» означает, что нажатие рычага переключает электрический путь туда и обратно между двумя другими отходящими проводами-путешественниками, которые проходят между двумя переключателями.
Четырехпозиционные переключатели
Четырехпозиционный переключатель используется, когда вы хотите управлять осветительным прибором из трех или более мест. Во многих домах нет необходимости в такой конфигурации, но в большом доме с большой комнатой или просторной открытой планировкой может оказаться полезным управлять потолочным освещением из трех или более мест. Например, большой потолочной люстрой можно управлять с помощью одного выключателя у парадного входа, другого у проходной двери, ведущей в пристроенный гараж, и третьего выключателя, расположенного в конце коридора, ведущего в спальни. Или, в длинном коридоре, может быть полезно управлять освещением в коридоре с помощью выключателей, расположенных возле каждой двери спальни.
Четырехпозиционный переключатель всегда используется в сочетании с парой трехпозиционных переключателей — один расположен на переднем конце цепи, где питание подается от источника, а второй — в точке, где питание поступает к осветительному прибору.
. Между двумя трехпозиционными переключателями находится один или несколько четырехпозиционных переключателей.
Механизм четырехпозиционного переключателя
Визуально четырехпозиционный переключатель можно определить по четырем винтовым клеммам на корпусе переключателя (в дополнение к зеленому винту заземления). Это означает, что к нему от источника питания подключены два провода под напряжением (или потенциально горячие провода), которые в данном случае являются контактными проводами, идущими от вышестоящего коммутатора в конфигурации цепи.
Понимание того, как именно четырехпозиционный переключатель и два трехпозиционных переключателя работают вместе для управления светильником из всех трех мест, может быть сложным для визуализации. По сути, четырехпозиционный переключатель можно рассматривать как имеющий внутренний механизм в форме буквы «X», который переключает электрический путь вперед и назад между уже установленными путями между двумя трехпозиционными переключателями.
Таким образом, он может реверсировать путь, который завершен, чтобы прервать ток (таким образом выключая осветительное устройство), или реверсировать путь, который разорван, чтобы замкнуть цепь (таким образом, включая светильник). Другими словами, четырехпозиционный переключатель служит для открытия закрытого электрического пути или для закрытия открытого пути.
Различные конструкции переключателей
Все типы настенных выключателей — однополюсные, трехпозиционные и четырехпозиционные — имеют несколько различных конструкций.
- Классический дизайн представляет собой простой тумблерный переключатель , в котором механизм приводится в действие простым движением вверх-вниз.
- Распространенным вариантом является кулисный переключатель , в котором тумблер превратился в широкий кулисный рычаг, который поднимается и опускается для размыкания и замыкания цепи.
- Кнопочные выключатели когда-то были обычным явлением в старых домах, но теперь они используются редко, за исключением случаев, когда требуется винтажный вид.
- Диммерные выключатели , доступные для однополюсных, трехпозиционных и четырехпозиционных переключателей, позволяют изменять величину тока, проходящего через цепь, для обеспечения переменной интенсивности света. Эти переключатели используют циферблат, ползунок или механизм сенсорной панели для управления током, проходящим через них.
- Выключатели с подсветкой имеют внутреннюю диодную лампочку, которая светится, когда переключатель находится в положении ON. Это предупреждает вас, когда работает скрытый осветительный прибор, например настенный выключатель, который управляет освещением в подвале или гараже.
- Интеллектуальные переключатели доступны в нескольких типах, чтобы предложить дополнительные функции, такие как работа датчика движения, функции таймера или система голосовых команд, таких как Alexa или Echo.
Ель / Летисия Алмейда
amazon.comРекомендации по замене
Если вы хотите заменить один из ваших существующих переключателей новым переключателем, переключателем с таймером или диммером, новый элемент управления должен иметь ту же функциональность, что и переключатель, который он заменяет.
То есть для однополюсного настенного выключателя требуется однополюсный диммер или таймер, а для трехпозиционного настенного выключателя требуется трехпозиционный диммер или таймер. Однако четырехпозиционные диммеры и таймеры в настоящее время недоступны. В конфигурациях с четырехпозиционным переключателем вы можете заменить один или оба трехпозиционных переключателя диммером или таймером, но четырехпозиционный переключатель должен оставаться простым тумблером.
Новый переключатель также должен быть рассчитан на напряжение и силу тока, передаваемые по проводам цепи. Рельефная печать на корпусе переключателя сообщит вам, какой уровень тока может безопасно работать с переключателем. Большинство настенных выключателей в жилых помещениях рассчитаны на напряжение 115/125 В и силу тока 15 или 20 ампер.
Если вы пытаетесь произвести замену самостоятельно, важно помнить, что питание никогда не отключается полностью в цепи выключателя, если только вы не отключите питание автоматическим выключателем.
Тот факт, что настенный выключатель выключен, а светильник не горит, не означает, что по проводам не подается питание. Лучше всего всегда выключать автоматический выключатель, даже если вы просто заменяете одну или две лампочки. Это устранит возможность того, что кто-то может включить питание прибора, щелкнув выключателем на стене.
Наконец, помните, что действующие электрические нормы теперь требуют, чтобы все настенные выключатели были подключены к заземляющим проводам цепи. Это может немного усложнить установку нового коммутатора, если в старом коммутаторе такого подключения не было. Вам нужно будет придумать способ подключения нового переключателя к системе заземления цепи, что часто означает установку заземляющей косички, соединяющей новый переключатель с оголенным медным заземляющим проводом цепи или с металлической настенной коробкой.
Последнее поколение «умных» настенных выключателей предлагает несколько удивительных функций, но установка может быть затруднена тем, что для этих устройств часто требуется подключение к нейтральному проводу.
Корпуса переключателей иногда больше, чем стандартные переключатели, для которых может потребоваться настенная коробка большего размера. Перед установкой убедитесь, что вам действительно нужна функциональность сложного интеллектуального коммутатора.
Если у вас нет хорошего понимания электрических цепей и опыта замены простых электрических приборов, лучше всего вызвать профессионала для замены настенного выключателя.
Две вещи, о которых следует помнить
Различные типы электрических выключателей и выключателей света
Магнитный выключатель в корпусе MLP.Изображение предоставлено: MagneLink, Inc.
Электрические выключатели представляют собой электромеханические устройства, которые используются в электрических цепях для управления питанием, обнаружения выхода систем за пределы их рабочих диапазонов, сигналов контроллеров о местонахождении элементов машин и заготовок, обеспечения средств ручного управления функциями машин и процессов, управления освещением , и так далее.
Электрические выключатели бывают разных стилей и приводятся в действие вручную, ногой или посредством обнаружения давления, уровня или объектов. Переключатели могут быть простыми двухпозиционными или иметь несколько положений, которые, например, могут управлять скоростью многоскоростного вентилятора. Выключатели могут быть разных форм и размеров, например, тумблеры или кнопки, и могут быть окрашены в различные цвета.
Типы электрических выключателей
Существует множество различных типов электрических выключателей. Функция переключателя определяется количеством полюсов и ходов переключателя. «Полюса» — это отдельные цепи, которыми управляет переключатель (например, «3-полюсный» переключатель имеет три цепи, управляемые одним и тем же ходом). «Переходы» — это уникальные положения или настройки переключателя (например, «двойной переключатель» может работать в двух разных положениях, таких как вкл./выкл., высокий/низкий и т. д.). Комбинация количества полюсов и направлений дает краткое описание функции переключателя, поэтому функция, например, «однополюсного, двухпозиционного» переключателя является неявной.
Типы переключателей обычно обозначаются аббревиатурой для краткости, поэтому однополюсный двухпозиционный переключатель будет называться переключателем «SPDT».
Простейший тип выключателя — это однополюсное однопозиционное (SPST) устройство, функционирующее как двухпозиционный выключатель. Двухполюсные переключатели на два направления (DPDT) обычно используются в качестве внутренних цепей с изменением полярности. Выключатели до четырех полюсов и трех направлений являются обычным явлением, а некоторые имеют разрывы.
Ножные переключатели
Ножные переключатели — это электромеханические устройства, используемые для управления питанием в электрической цепи нажатием ноги. Они часто используются на станках, где оператору нужны руки для стабилизации заготовки. Ключевые характеристики включают количество педалей, функцию переключения, номинальное напряжение и номинальный ток. Ножные переключатели находят применение во многих прессах, где нельзя использовать ручное управление для запуска цикла.
Они также широко используются в больничном оборудовании и офисных машинах.
Реле уровня
Датчики уровня— это электромеханические устройства, используемые для определения уровня жидкостей, порошков или твердых веществ. Они монтируются в баках, бункерах или бункерах и могут передавать данные в систему управления. В некоторых случаях их можно использовать для непосредственного приведения в действие устройства, например реле уровня, используемого в бытовых водоотливных насосах. Ключевые характеристики включают измеряемую среду, тип выхода, тип переключателя, номинальные значения напряжения и тока, а также материалы, используемые для корпуса, штока и поплавка. Реле уровня широко используются в обрабатывающей промышленности для контроля уровня в резервуарах и бункерах. Они также используются в повседневных приложениях.
Типы переключателей: Концевой выключатель на панели управления.Изображение предоставлено: история инженера/Shutterstock.com
Концевые выключатели
Концевые выключатели — это электромеханические устройства, предназначенные для механического определения движения и положения и подачи выходных сигналов на контроллер.
Они доступны в виде коммутаторов без оболочки или в прочных корпусах, предназначенных для жестких условий заводского цеха. Ключевые характеристики включают тип привода, напряжение и номинальные токи. Различные типы приводов, от стержней до усов, гарантируют, что любой тип машины, компонента или заготовки может быть обнаружен концевым выключателем. Концевые выключатели используются во многих бытовых машинах, таких как стиральные машины. В своей усиленной форме они используются на многих типах производственных объектов, таких как сталелитейные заводы и бумажные фабрики.
Магнитные переключатели
Магнитные переключатели, также известные как герконы, представляют собой тип электрического переключателя, в котором замыкающий механизм переключателя управляется наличием или отсутствием магнитного поля. В типичной конструкции контакты переключателя нормально разомкнуты, когда магнитное поле не находится в непосредственной близости от переключателя, но затем контакты замыкаются, чтобы замкнуть цепь, когда приложено магнитное поле или когда переключатель находится в непосредственной близости от магнита.
поле от постоянного магнита или катушки реле под напряжением. Одним из применений магнитных переключателей является обнаружение открытия и закрытия дверей и окон в рамках системы безопасности.
Мембранные переключатели
Мембранные переключателипредставляют собой электромеханические устройства на печатной плате, которые обеспечивают тактильное управление процессами и машинами без необходимости использования отдельных нажимных переключателей. Они часто разрабатываются специально для конкретного процесса. Ключевые характеристики включают тип сборки схемы, тип исполнительного механизма и тип клеммы. Количество клавиш, графика, подсветка и дисплеи также могут быть важными характеристиками. Мембранные переключатели распространены в коммерческих продуктах, где объединение всех функций управления в одном устройстве может снизить затраты по сравнению с использованием дискретных переключателей.
Реле давления
Реле давления — это электромеханические устройства, используемые для определения давления жидкости и подачи выходных сигналов на контроллер.
В качестве чувствительного средства они часто используют диафрагму. Основные характеристики включают тип давления, измеряемую среду, материал диафрагмы, подключение давления, минимальное и максимальное рабочее давление и максимальный ток переключения. Реле давления используются для поддержания давления в определенных пределах в системах смазки, где условия избыточного или пониженного давления могут привести к повреждению машины.
Цепные выключатели
Цепные выключатели— это электромеханические устройства с ручным управлением, которые используются для включения и выключения цепи или переключения цепи на более высокие уровни мощности. Чаще всего они применяются в освещении, где они используются для переключения ламп. Тросовые выключатели используются в качестве устройств аварийной остановки.
Основные характеристики включают функцию переключения, номинальное напряжение и ток, а также различные функции, характерные для приложений экстренной остановки, такие как обнаружение обрыва кабеля.
Для ручного управления верхним освещением и вентиляторами можно использовать один тяговый переключатель. В качестве тросовых выключателей они используются для устройств аварийного останова, например, по длине движущегося ролика. Их иногда называют веревочными тягами или канатными тягами.
Кнопочные переключатели
Кнопочные переключатели, также называемые кнопочными переключателями, представляют собой электромеханические устройства с ручным управлением, используемые для переключателей и коммутационных цепей. Это наиболее распространенная разновидность переключателей, используемых на промышленных панелях управления. Основные характеристики включают функцию переключения на одно или два направления, тип контакта, тип монтажа, тип привода и диаметр выреза в панели. Вырез 30 мм является обычным промышленным размером. Кнопочные переключатели составляют основную часть ручных переключателей, используемых в промышленных системах управления. Они доступны в различных формах и стилях, чтобы охватить практически любые сценарии ручного управления.
В зависимости от предполагаемых условий эксплуатации кнопочные выключатели могут быть оснащены защитными уплотняющими чехлами, которые предназначены для предотвращения проникновения посторонних веществ и частиц, таких как песок, грязь, пыль или даже жидкости, которые могут вызвать проблемы с надежностью переключателя. механизмы.
Изображение предоставлено: Nowwy Jirawat/Shutterstock.com
Кулисные переключатели
Клавишные переключатели представляют собой электромеханические устройства с ручным управлением, используемые для переключения цепей. Положение оператора переключателя, приподнятое или опущенное, дает быструю визуальную индикацию включенного или выключенного состояния цепи. Основные характеристики включают функцию переключения на одно или два направления, тип монтажа, тип привода и размеры выреза в панели. Клавишные переключатели используются для ручного переключения во многих промышленных системах управления, а также для управления потребительскими товарами и офисными машинами.

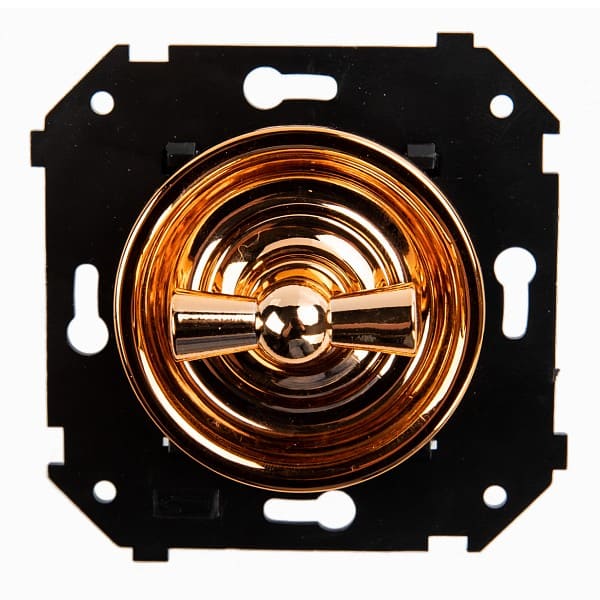

Поворотные переключатели
Поворотные переключателипредставляют собой электромеханические устройства с ручным управлением, используемые для переключения цепей и выбора функций. Электрический поворотный переключатель может быть двухпозиционным, двухпозиционным или иметь несколько дискретных упоров. Основные характеристики включают количество полюсов, количество позиций, тип конструкции, тип монтажа и диаметр выреза в панели для переключателей, монтируемых на панель. Поворотные переключатели используются для обеспечения визуальной проверки положения переключателя, позволяя операторам с первого взгляда определить, находится ли цепь под напряжением или нет. Их еще называют переключателями.
Ползунковые переключатели
Ползунковые переключатели — это электромеханические устройства с ручным управлением, используемые для переключения цепей. Оператор переключателя выполнен в виде ползунка, который перемещается из положения в положение для управления состоянием цепи.
Основные характеристики включают функцию переключения на одно или два направления, тип монтажа и размеры выреза в панели. Ползунковые переключатели используются в электрическом и электронном оборудовании, где диапазон переключения может быть ограничен, а экономия важна. Они обычно используются для кнопок включения-выключения или просто в качестве общего переключателя управления.
Дисковые/нажимные переключатели
Дисковые переключатели, также называемые переключателями с нажимным колесом, представляют собой электромеханические устройства с ручным управлением, используемые для управления электрическими цепями с помощью вращающегося колеса. Они отображают числовое значение, соответствующее положению переключателя. Принцип работы маховичкового переключателя и основные характеристики включают количество положений, тип монтажа, тип привода, тип кодированного выхода и размеры выреза в панели. Дисковые переключатели широко используются в авиационной промышленности для управления полетом, приборов и контроллеров.
Они также используются в испытательном и измерительном оборудовании и компьютерных устройствах.
Тумблеры
Тумблеры— это электромеханические устройства с ручным управлением, используемые для переключения цепей. Операция тумблера приводится в действие рычагом, который нажимается по небольшой дуге. Перемещение рычага вперед и назад открывает и замыкает электрическую цепь, а положение рычага обеспечивает быструю визуализацию состояния цепи. Ключевые характеристики включают функцию переключения на один или два направления, 1-осевую, 2-осевую или 3-осевую конфигурацию или, в некоторых случаях, всенаправленную или джойстиковую конфигурацию, а также тип привода.
Тумблерышироко используются в электронных панелях и контрольно-измерительных приборах, где требуется более широкий диапазон функций переключения, например, в распределительных щитах.
Настенные выключатели
Настенные выключатели — это электромеханические устройства с ручным управлением, которые чаще всего используются в жилых и коммерческих зданиях для управления освещением.
Они также используются для управления потолочными вентиляторами и электрическими розетками. Ключевые характеристики включают функцию комбинированного устройства, тип привода и дополнительные функции переключателя, такие как управление диммером, управление скоростью вентилятора или переключение по таймеру.
специально разработаны для работы от сетевого напряжения и помещаются в стандартные электрические коробки. Они являются стандартными элементами в жилом и коммерческом строительстве. Различные стили декоратора или дизайнера могут выделить эти выключатели среди промышленных выключателей, где эстетика не имеет большого значения.
Электрический выключатель — применение и промышленность
Электрические переключатели используются во множестве приложений в каждой отрасли, например, в аэрокосмической, автомобильной, химической, коммуникационной, морской, медицинской, военной, нефтехимической и транспортной, а также в коммерческом и жилом секторах.
Повсеместно распространенная технология, переключатели можно найти как часть пользовательского интерфейса почти для каждого электрического и механического изделия. Вот некоторые типичные места, где можно найти переключатели:
- Управление доступом/выходом
- Самолет
- Амперметры
- Бытовая техника
- Тормозные системы
- Конвейеры
- Краны
- Двери
- Электропневматика
- Аварийный останов
- Эскалаторы
- ОВКВ
- Гидравлика
- Зажигание/стартер
- Инструменты
- Станки
- Двигатели
- Пневматика
- Сосуды под давлением
- Управление технологическим процессом
- Блокировка безопасности
- Скрубберы
- Сепараторы
- Регулятор скорости
- Отстойники
- Резервуары
- Трансформаторы
- Клапаны
- Вольтметры
Как правило, конкретное приложение помогает определить, какой тип переключателя лучше всего подходит для данной работы.
Поскольку форм-фактор коммутатора очень важен, выбор не может быть сделан до тех пор, пока не будет определено назначение.
Типы выключателей света — рекомендации
Полюса, дальность и форм-фактор
Поскольку для разных приложений потребуются разные типы переключателей — как с точки зрения их форм-фактора, так и количества полюсов и направлений — важно знать, для чего нужен переключатель, прежде чем принимать решение о покупке.
Например, для простых типов выключателей света может потребоваться только один полюс и один ход, но они могут иметь множество форм: тяговая цепочка, кнопочный, кулисный, поворотный, ползунковый, тумблерный и знакомый настенный выключатель — все это распространено. Другим примером может быть реле уровня, используемое для определения того, приближается ли резервуар к своей емкости; этот тип переключателя имеет только один основной форм-фактор, но может иметь разные комбинации полюсов и направлений. Выбор переключателя должен производиться с учетом функций и целей всей системы.
Кроме того, имейте в виду, что разные форм-факторы будут иметь разные физические характеристики — электрический поворотный переключатель будет иметь максимальную номинальную мощность, о которой вы должны знать, а реле уровня — нет, а реле давления будет иметь номинальное давление, которое переключаться не будет.
Цена и качество
Цены на коммутаторы и качество сборки могут сильно различаться. Самые простые и дешевые коммутаторы могут стоить всего несколько долларов, а сложные системы могут стоить сотни за штуку. О качестве трудно судить, но сертификация по отраслевому стандарту гарантирует, что данный коммутатор соответствует определенным минимальным требованиям, установленным уважаемым агентством или правительством.
Между большинством новых, бывших в употреблении, восстановленных и восстановленных коммутаторов нет существенных различий. Новые переключатели будут дороже, но на них должна быть гарантия; бывшие в употреблении переключатели будут дешевле, но могут не иметь гарантии или иметь более низкую надежность.
Этот компромисс необходимо тщательно взвесить, особенно для критически важных компонентов и приложений.
Имейте в виду, что эта категория относится к электрическим, а не к сетевым коммутаторам.
Электрические выключатели Важные атрибуты
Существует множество факторов, влияющих на выбор переключателя, некоторые из которых уже обсуждались. Здесь дано описание многих существенных характеристик. Эти атрибуты охватывают как области конструкции переключателя, так и электрические характеристики.
Конструкция переключателя
Конструкция переключателя имеет первостепенное значение. То, из чего он сделан и как он собран, будет определять, подходит ли переключатель для данного приложения.
Конфигурация цепи
Конфигурация цепи относится к количеству полюсов, положений и размыканий переключателя. Выключатели обычно имеют от одного до четырех полюсов и от одного до трех положений; у некоторых есть одиночные или двойные разрывы.
Покрытие контактов и клемм
Изготовленные из золота, никеля или серебра материалы покрытия контактов и клемм могут повлиять на чувствительность, надежность и стоимость переключателя.
Покрытие выводов также может быть выполнено из олова или припоя.
P и рейтинг корпуса NEMA
Степень защиты от проникновения (IP) и степень защиты корпусов Национальной ассоциации производителей электрооборудования (NEMA) являются официальными рекомендациями, которые показывают, какие условия окружающей среды способен выдержать корпус переключателя. Более строгие оценки больше подходят для менее щадящих рабочих областей.
Тип монтажа
Крепление переключателя определяет, как его можно прикрепить к системе. Необходимо выбрать правильное совместимое крепление, чтобы обеспечить правильную посадку и функционирование.
Электрические характеристики
Как электромеханические устройства, электрические характеристики выключателя важны. Электрические характеристики переключателя определяют его способность надежно работать в приложенных электрических условиях.
Тип контакта
В переключателях используются два типа контактов: некоротко замыкающие («размыкание перед замыканием», или BBM) и короткозамыкающие («замыкание перед замыканием», или MBB).
Некороткодействующие переключатели прерывают одну цепь переключения перед активацией другой; короткое замыкание переключателей очень временно активирует обе цепи. Это может повлиять на работу схемы, поэтому очень важно выбрать правильный.
Текущий рейтинг
Номинальный ток обычно измеряется в миллиамперах (мА) или амперах (Amps). Превышение этого рейтинга может привести к серьезным отказам и представлять опасность.
Диэлектрическая прочность
Каждый переключатель имеет поляризованные изоляционные материалы, называемые диэлектриками. Диэлектрическая прочность, измеряемая в вольтах (В), представляет собой наибольшее электрическое поле, которое он может выдержать до того, как его способность изолировать ухудшится.
Срок полезного использования
Этот атрибут обычно отражает количество операций переключения, на которое рассчитано устройство, то есть количество циклов, на которое рассчитан коммутатор в условиях окончания срока службы из-за механической усталости.
Более высокий срок службы означает, что коммутатор рассчитан на большее количество рабочих циклов, прежде чем потребуется его замена.
Номинальная мощность
Обычно измеряется в вольт-амперах (ВА) или ваттах (Вт). Номинальная мощность — это максимальная мощность устройства, которую можно использовать во время работы. Превышение этого значения может привести к чрезмерному нагреву внутри устройства, что может привести к отказу переключателя, а также создать угрозу безопасности.
Номинальное напряжение
Номинальное напряжение, измеряемое в вольтах (В), представляет собой максимальный уровень напряжения, при котором коммутатор может безопасно работать. Превышение этого значения может привести к дуговому разряду переключателей, что приведет к коротким замыканиям, выходу из строя переключателя и потенциальным опасностям.
Электрические выключатели — сопутствующие товары
Датчики уровня- и Регуляторы уровня часто действуют как детекторы и приводы для реле уровня.
