Онлайн калькулятор для расчета удельной тепловой мощности, удельного расхода теплоносителя и температуры поверхности теплого водяного пола.

Принцип работы системы водяного теплого пола довольно прост. В качестве теплоносителя используют горячую воду. Она течет по специальной гибкой трубе, которая вмонтирована вместо радиаторов отопления на поверхность пола. Источником горячей воды может служить либо газовый котел, либо система центрального отопления. За счет подогреваемой воды, которая циркулирует в системе водяной теплый пол, тепло распространяется снизу вверх равномерно. Поэтому в помещении нет африканских зон или плохо прогреваемых участков.

Равномерное распределение тепла, помимо комфорта, позволяет использовать более низкие температуры теплоносителя. Температура в комнате может быть снижена на 2°C по сравнению с традиционными радиаторами, без изменения в ощущении тепла человеком. Снижение температуры на 2°C обеспечивает снижение энергопотребления на 12%.

Типы водяных теплых полов:

• Бетонная система. Самая распространенная на сегодняшний день система водяного теплого пола, в которой трубы контуров заливаются бетоном и дополнительных распределителей тепла не требуется.
• Настильная (полистирольная) система. Основу данной системы составляют полистирольные пластины с пазами, в которые вкладываются алюминиевые пластины, а затем и труба. Толщина полистирола может варьироваться от 12 до 30 мм. Сегодня также существуют разработки тонких систем для площадей малого диаметра, высотой 8 мм.

[alert style=»info»]Поскольку водяной тёплый пол чаще всего применяется как система отопления, он используется практически с любым видом чистового покрытия, за исключением теплоизоляционных материалов таких как пробка, ковролин и утеплённый линолеум, но при невысоких отопительных нагрузках возможно применение и вышеуказанных материалов.[/alert]

Термины: водяной пол, теплый водяной пол, удельная тепловая мощность, температура, удельный расход теплоносителя, теплоноситель, теплопотери

как рассчитать по квадратным метрам

Водяные теплые полы с регулируемым подогревом всё чаще применяются в качестве решения вопроса обогрева комнаты. При ремонте или строительстве можно произвести укладку системы трубопроводов замкнутого цикла под финишное напольное покрытие.

Таким образом, внутри помещения обеспечивается комфортная температура вне зависимости от работы центрального отопления, если оно имеется. Точное количество материалов, которое потребуются для работы, может дать только правильный расчет водяного теплого пола. Чтобы произвести его верно, потребуется ознакомиться с деталями этой работы.

Общие сведения

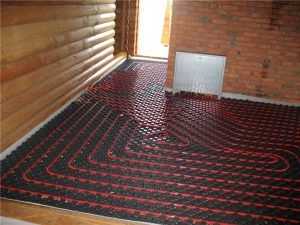

Водяной теплый пол, расчет которого предстоит сделать, укладывается с определённым шагом в виде змеевика для того, чтобы покрыть прямоугольную площадь комнаты или по спирали при устройстве круглого подогрева.

Монтаж производится на подготовленном основании, после чего пол заливается бетонной стяжкой. Переделки в этом виде строительных работ не допустимы. Весь процесс должен быть рассчитан и устроен за один раз.

Рассчитать водяной теплый пол можно самостоятельно без привлечения проектных организаций. Сделать это в абсолютном соответствии со строительными нормами и правилами нелегко, но вполне возможно.

Неоценимую помощь начинающим способна оказать программа для расчета теплого пола, так называемый онлайн калькулятор, который можно найти на сайтах специализированных компаний.

Для определения параметров системы теплого пола калькулятор достаточно прост в применении. Необходимо ввести исходные данные, такие как температура подачи и обратки, материал трубы и шаг, с которым она должна быть уложена, а также вид напольного покрытия и высота стяжки.

Программа моментально произведёт расчёт и предоставит величину средней температуры поверхности пола в соответствии с введёнными параметрами. Также она посчитает удельную тепловую мощность и удельный расход теплоносителя.

Расчет теплого пола водяного устройства позволит смонтировать систему, которая не создаёт магнитного поля в отличие от электрических нагревательных элементов других моделей тёплых полов. Водяной подогрев можно подключить к центральной системе отопления или выполнить независимым образом.

Данные для расчёта

Перед тем, как рассчитать теплый водяной пол, необходимо собрать исходные данные.

Шаг, с которым укладывается контур, составляет от 100 до 300 мм. Величина шага регулирует уровень подогрева. Теплоотдача теплого пола при маленьком шаге будет высокой, а при большом – низкой. Расстояние между трубками более 300 мм делать не рекомендуется, так как пол будет прогреваться не равномерно. Менее 100 мм не позволит сама трубка. При большом изгибе она может переломиться.

Расход трубы в зависимости от шага представлен в таблице.

Трубы теплого пола бывают разных диаметров. В зависимости от величины данного параметра подбирается длина всей системы.

Для труб диметром 2 см максимальная длина трубы не должна превышать 120 м.

При использовании труб меньшего диаметра максимально допустимый метраж будет снижаться.

Так, трубопровод диаметром 1,6 см будет иметь максимальную длину только 100 м. Расчет длины трубы для теплого пола необходимо производить с учётом шага и сечения трубопровода.

Перед тем, как рассчитать водяной теплоноситель, необходимо определить, какой уровень температуры в помещении будет оптимальным. Температуру поверхности пола рекомендуется рассчитывать в пределах от 27 до 35°С в зависимости от вида покрытия и назначения помещения.

Так, для полов из паркета или ламината подходит температура 27°С. При устройстве покрытий из кафеля в ванной комнате или на кухне можно сделать температуру пола порядка 33°С. Покрытие с самой высокой температурой 35°С рекомендуется укладывать по периметру наружных стен. В жилой комнате температура напольного покрытия должна быть 29°С.

Расчет теплого пола невозможен без определения теплопотерь. При этом учитываются такие параметры, как:

• высота этажа;
• планируемый уровень температуры пола;
• климатические параметры региона проживания;
• размеры периметра, высоты и площади помещения;
• наличие и мощность существующих источников отопления;
• качественный состав материалов, из которых выполнены внешние ограждающие конструкции дома.

Следует знать, что передача тепла от нагревательного элемента через стяжку пола не проходит без потерь, поэтому расчётная температура теплоносителя должна быть на 10-15°С выше, чем та температура покрытия, которая необходима в итоге.

Этапы расчёта теплового пола

После определения формы контура производится вычисление размеров трубопровода в соответствии со строительными нормами и правилами. Расчет трубы для теплого пола зависит от материала изделия. О том, какие расчеты необходимо произвести перед укладкой водяного отопления, смотрите в этом видео:

Применяются такие материалы, как нержавейка, медь, полиэтилен, пенопропилен и металлопластиковые изделия. Каждый материал обладает своим коэффициентом теплопроводности. В зависимости от теплоотдачи материала можно подобрать оптимальный шаг и рассчитать длину.

Расчет теплых водяных полов продолжается вычислением объёма жидкости, которой необходимо заполнить систему. Этот показатель напрямую зависит от диаметра и длины трубопровода. Скорость циркуляции жидкости в системе определяется с учётом параметров трубопровода, таких как внутренний диаметр трубки и давление, на которое она рассчитана.

На основании собранных данных определяется мощность водяного теплого пола. Этот показатель позволяет подобрать оборудование для поддержания температуры и давления в системе.

В частных домах можно использовать тепловой насос. При его применении не потребуется дымоход, система будет работать без подключения к вентиляционной шахте.

В другом случае можно подключить подогреватель пола к отопительной системе. В квартирах оптимальным вариантом будет использование небольшого электрического нагревателя. Подробнее об устройстве нагревающихся полов смотрите в этом полезном видео:

Важно знать, что мощность насоса должна быть на 20% больше, чем расчётная. Чем короче будет прокладываться система подогрева пола, тем ниже будут затраты на работу циркуляционного насоса, так как при малом метраже можно использовать насос с небольшой мощностью.

Безусловно, тёплые полы повысят общий уровень комфорта. Также результат этой работы повлияет на привлекательность недвижимости в случае продажи. Энергоэффективность подобных систем позволяет экономить на отоплении, поддерживая комфортный уровень температуры в осенний, зимний и весенний периоды.

gurupola.ru

Калькулятор расчета производительности насосно-смесительного узла «теплого пола»

Многие хозяева загородных домов, начитавшись и наслушавшись о тех преимуществах, которые дают водяные «тепловые полы», всерьез задумываются о самостоятельном создании подобной системы обогрева помещений. Следует сразу сказать: задача эта – чрезвычайно непростая, масштабная, требующая мобилизации всех своих умений и навыков как в общестроительных вопросах, так и в сантехническом монтаже. Необходимо с особой тщательностью отнестись к подбору всех комплектующие, которые, в свою очередь, должны отвечать целому ряду важных требований.

Калькулятор расчета производительности насосно-смесительного узла «теплого пола»

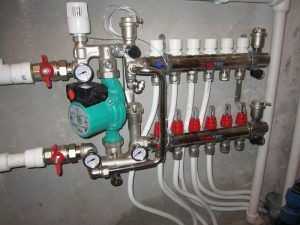

Если не считать котел, то в качестве основного узла, обеспечивающего требуемый уровень температуры в контурах и стабильную циркуляцию, выступает насосно-смесительный узел. Его приобретают в готовом виде, то есть заводской сборки, или же монтируют самостоятельно. Но как бы то ни было, он в любом случае должен быть в состоянии обеспечить циркуляцию  необходимого для реально издаваемой системы количества теплоносителя. Как оценить эту способность? В этом может помочь калькулятор расчета производительности насосно-смесительного узла «теплого пола»

Содержание статьи

Калькулятор расчета производительности насосно-смесительного узла «теплого пола»

Перейти к расчётам

Пояснения по принципу и порядку проведения расчета

Прежде всего, что такое производительность? Все очень просто – это способность прибора или узла (то есть каждого его элемента) пропустить через себя определённое количество теплоносителя за единицу времени. В рассматриваемом случае это прежде всего касается насоса, обеспечивающего должный уровень циркуляции по всем проложенным контурам «теплого пола». Важна пропускная способность и для двух- или трехходового термоклапана, обеспечивающего дозированное смешение горячих и холодных потоков для получения необходимой температуры.

Понятно, что насос выступает «активным звеном» то есть должен суметь прокачать необходимый объем, а клапан – всего лишь обладать способностью пропустить его через себя. Несмотря на эту принципиальную разницу, значение производительности должно соответствовать параметрам обоих приборов.

• Естественно, в исходных данных ключевым параметром выступает площадь помещений, в которых расположены контуры «теплого пола», подключенные к данному смесительному узлу. Важное значение имеет и планируемый принцип эксплуатации такой системы – будет ли она зимой выступать в роли единственного источника тепла, либо ее работа необходима лишь для повышения общего уровня комфорта в комнатах, а основная нагрузка все же ляжет на радиаторы. Понятно, что необходимая тепловая мощность для этих двух случаев будет различаться.

Для помещений типа ванны, санузла, прихожей, кухни целесообразно принимать в расчет то условие, что «теплый пол» является единственным источником обогрева.

• Далее, в основу вычислений положена теплоемкость теплоносителя, то есть его способность накапливать тепловую энергию в котельной и отдавать ее в помещения. Чем больше прокачано жидкости определённой температуры, тем выше перенос тепла. Этот параметр уже заложен в программу расчета.
• Перепад температуры на подающем и обратном коллекторе вычисляется обычным вычитанием значений. Для водяных теплых полов, при правильной их балансировке и хорошем качестве термоизоляции помещения, оптимальной разницей является 5 ºС. Может быть и несколько больше, но за пределы 8÷10 ºС выходить нельзя. А для комфортного восприятия самой поверхности «теплого пола» достаточно 25-27, реже – 30 ºС .
• По умолчанию калькулятор произведёт расчет для системы «теплого пола», заполненной водой. Если же применяется иной теплоноситель, то можно сделать поправку и на это обстоятельство. Дело в том, что ни один антифриз не может сравниться с водой по удельной теплоемкости, отличаясь вместе с тем более высокой плотностью. Эти данные могут быть указаны на заводской упаковке теплоносителя, или же их несложно найти в интернете именно для планируемого типа незамерзающей жидкости той или иной концентрации.

Результат будет показан в нескольких единицах измерения – это кубометры в част, литры в минуту и в секунду. Это для того чтобы пользователю не пришлось самостоятельно переводить из одной в другую – различные производители комплектующих практикуют нередко и разный подход в указании производительности своих приборов.

Водяной «теплый пол» — масштабная, трудная. но выполнимая задача

Весь комплекс мероприятий включает множество разноплановых операций – от подготовки основания, утепления, раскладки контуров, заливки стяжки – и до монтажа управляющего оборудования и тонкой отладки системы. Оценить всю масштабность создания

водяного «теплого пола» своими руками вам поможет специальная публикация нашего портала.

stroyday.ru

Расчет теплого пола водяного калькулятор онлайн

Пол с водяным отоплением может использоваться как главный источник тепла в доме, так и как дополнительный.

Однако следует учитывать, что теплый пол в качестве основного источника отопления может применяться лишь тогда, когда площадь обогрева будет более 70% по отношению к общей площади помещения.

В зависимости от схемы, по которой теплый пол будет работать, производится его расчет. Например, будет ли он для большего комфорта только немного подогревать поверхность, или он должен обеспечить теплом все помещение? Второй вариант требует, чтобы наряду с устройством более сложной конструкции пола система его настройки была очень надежной.

Однако независимо от выбранного вами варианта отопления к расчету водяного теплого пола нужно подходить очень тщательно. Потому что, если на этапе проектирования вы допустите ошибку, она дорого обойдется. Для ее исправления придется вскрывать стяжку, что, соответственно, приведет к демонтажу напольного покрытия, повреждению внутренней отделки помещения и другим неприятностям. К тому же, на это уйдет много времени и денежных средств.

На что необходимо обратить внимание при составлении проекта водяного теплого пола?

Непременно должно быть учтено:

– какой площади отапливаемое здание и какая его конфигурация;

– размеры и виды остекления;

– структура стен и материалы, из которых они выполнены;

– размещение коллекторов;

– применяемое напольное покрытие;

– площадь дверей;

– как расположен тепловой генератор и какого он вида.

Определите температурный режим, оптимальный для вашего проживания в этом помещении.

Если вы учтете все эти данные, водяной пол обеспечит вам комфортное проживание в доме и будет надежным.

С большой точностью все вычисления можно сделать, воспользовавшись онлайн-калькулятором. За основу работы специальной программы взят метод коэффициентов, в соответствии с которым берутся эталонные расчеты теплых полов. Они изменяются в зависимости от вносимых данных (шага трубы, типа, высоты стяжки и т.д.).

Шаг трубы, м.

0.050.10.150.20.250.30.35

Труба

Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)

Напольное покрытие

ПлиткаЛаминат на подложкеПаркет на фанереКовролин
