Вальмовая крыша. Устройство, узлы и усиление вальмовой крыши

Важнейший элемент дома, который оказывает влияние на всю постройку, это крыша. Её конструкцию подбирают, учитывая погодные условия в вашей местности и материалы, что используются в строительстве. И, конечно же, большое значение имеет внешний вид крыши. Среди всех конструкций больше всего заслуживает вашего внимания вальмовая кровля.

Содержание:

1. Особенности и конструкция вальмовой крыши
2. Разновидности вальмовых крыш
3. Вальмовая крыша своими руками

Особенности и конструкция вальмовой крыши

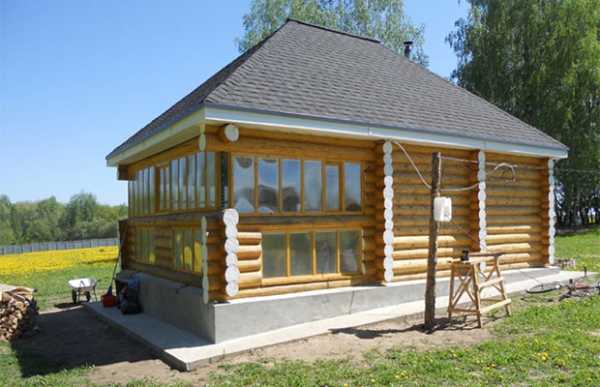

Вальмовая крыша пользуется особой популярностью, так как ей присущи высокие прочностные характеристики, долговечность и оригинальный вид. Также стоит отметить и её необычайную конфигурацию. Вальмовая крыша станет отличным выбором при обустройстве жилого чердачного этажа, так как позволяет упростить процедуру создания мансардных окон.

Кроме того, вальмовая крыша имеет обтекаемую форму. И благодаря этому она не так сильно подвергается разрушению от ветровых нагрузок, как другие конструкции. Конек крыши в свою очередь не подрывается порывами ветра. И на это свойство следует обратить внимание, если вы проживаете в южных районах с сильными ветрами.

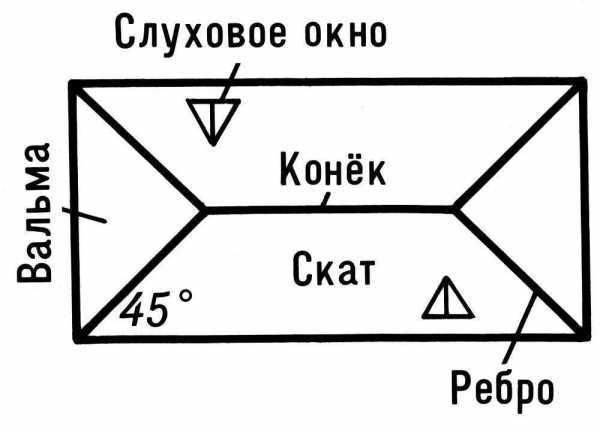

Вальмовая крыша представлена четырьмя скатами. Они наклонены со всех сторон здания. Два ската являются боковыми, как у классической конструкции крыши. Еще два, дополнительные, располагаются между двумя предыдущими. В вальмовой крыше, в отличие от шатровой разновидности, присутствует не одна вершина, а две. Они соединены между собой коньком.

Вертикальные фронтоны имеют вид наклонных треугольных скатов. Они называются вальмами. Получается, что два ската у подобной конструкции принимают форму трапеции — по длинным сторонам. А по торцу – треугольную форму.

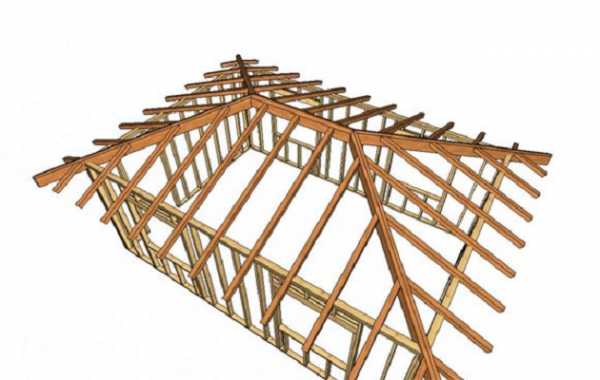

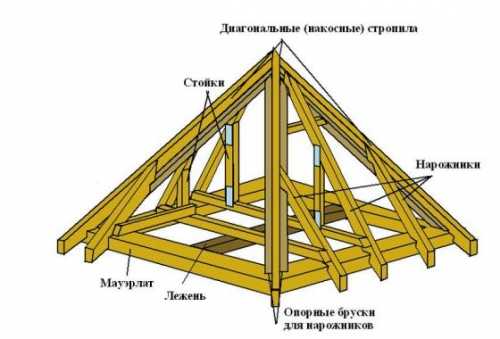

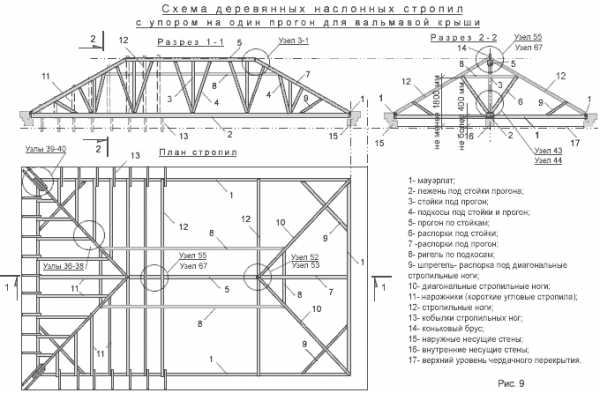

Конструкция вальмовой кровли состоит из таких узловых элементов:

• Коньковый брус. Именно этот элемент является верхней точкой крыши и её главной несущей осью. В этом месте также соединяются все грани. Чаще всего при возведении вальмовой крыши центр конька совпадает с центром всего кровельного покрытия.
• Угловые стропила. Стропильные ноги накосного типа выступают базовыми силовыми элементами и соединяют коньковый брус и углы постройки. Для их вырезания используют доски, толщина которых равна толщине конька. Стропильная нога одним концом крепится к коньку, а вторым — заходит за границы дома. Понадобится четыре штуки, зависимо от проекта.
• Короткие стропила. Они могут быть разными по длине, но выходят под одним углом. При определении их количества во внимание принимают площадь крыши. Короткие стропила соединяются одним концом угловыми стропильными ногами. А другим они опираются на мауэрлат или угол здания, к коньку не крепятся.
• Рядовой каркас. Центральные промежуточные стропила установлены на концах конькового бруса и выводятся на несущие стены здания. Их число равняется шести, с каждой стороны – по три.
• Промежуточный каркас. Промежуточные стропила начинаются на коньке, а второй стороной опираются на мауэрлат. На вальмах не устанавливаются.

Разновидности вальмовых крыш

Перед устройством вальмовой крыши следует разобраться, какие они бывают. Если конструкция с вальмой обрывается выше уровня боковых скатов, то кровлю называют голландской. Также иногда можно встретить название датская крыша. Такую конструкцию сложнее построить, чем классическую вальмовую. Однако старые дома с подобной кровлей целыми десятилетиями, а иногда – и намного дольше, стоят без изменений.

Еще существуют шатровые вальмовые крыши, скаты которых принимают одинаковую форму. Боковых скатов попросту нет. Вальмы формируют одинаковый угол. Шатровые крыши обустраивают исключительно для домов квадратной формы.

Также можно встретить различные необычные ломаные вариации вальмовой крыши. Конструкция состоит из скатов, которые имеют разный размер и расходятся под разными углами. Сложные ломанные вальмовые крыши редко встречаются, но вид имеют самый эффектный.

Вальмовая крыша своими руками

Устройство вальмовой кровли следует начинать с проектирования такой конструкции. Если вы правильно разработаете схему, то её получится собрать самостоятельно без привлечения дополнительных рабочих.

Угол наклона крыши

Оптимальный угол наклона крыши стоит определять в зависимости от климатических условий в регионе:

1. Уклон в ветряной местности должен быть как можно меньшим. Так вы сможете защититься от больших нагрузок на внешние стены.
2. Наклон крыши для регионов, где случаются обильные снегопады, следует увеличить. Так с кровли будет быстро сходить снег.
3. В местности, где преобладает сухая и жаркая погода, уклон следует делать минимально возможным. Чтобы навсегда забыть о перегреве, выбирайте этот показатель на уровне 2-5°.

Угол наклона также рекомендуется выбирать, зависимо от материала кровли:

• При использовании наборного материала в штуках, к примеру, шифера, создайте крышу под минимальным углом — 22°.
• Для вальмовой крыши из рулонного материала угол наклона будет зависеть от числа слоев. Если вы планируете укладывать два слоя, то угол должен составлять до 15°. Если будете укладывать 3 слоя, то сделайте угол от 2 до 5°.
• При монтаже кровли из профнастила крышу сооружайте под минимальным уклоном – при условии герметичных стыков от 12°.
• Если вы надумали уложить металлочерепицу, сделайте минимальный уклон в 14°.
• Для мягкой черепицы ограничьтесь наклоном вальмовой крыши в 11°.
• При покрытии крыши ондулином угол достигает 6°.
• Если вы выбрали мембранную кровлю, то запомните, что она подходит для крыш, которые имеют любой уклон.

Кроме того, уклон вальмовой крыши рекомендуется пропорционально увеличивать, если увеличилась общая площадь и количество материалов, которые используются при работе. Поэтому если вас интересует экономия, стоит учитывать этот момент при проектировании вальмовой крыши.

Площадь вальмовой крыши

Обратите внимание, что некоторые факторы в расчет вальмовой кровли не включаются:

• габариты дымоходной трубы;
• размеры мансардных окон;
• фальцы;
• не имеющие отношения к кровельному покрытию свесы и парапеты;
• длина ската,
• элементы брусков, что выступают над кровельным покрытием;
• примыкания.

Площадь кровли определяют в метрах квадратных. Для проведения таких расчетов вы можете воспользоваться специальным калькулятором, который легко отыскать в сети. С его помощью определяется площадь вальмой крыши и количество строительных материалов.

Для расчета вальмовой кровли придется вспомнить знания, полученные на уроках геометрии. Так как вальмовая крыша имеет две вершины, то её общая площадь состоит из суммы площадей двух боковых плоскостей (трапеции) и площадей двух вальмов (треугольники):

1. Определить площадь вальма можно по формуле обыкновенного равнобедренного треугольника: S= 0,5*a*h, где а – основание вальма, h – высота вальмовой плоскости.
2. Площадь боковой плоскости определяется по формуле трапеции: S = h*(a + b)/2, где а – длина, b – основание, h – высота. Площадь трапеции получится разбить на площадь одного прямоугольника и двух треугольников.
3. При этом площадь рекомендуется вычислять по длине карнизов, а не по краям дома. Если вы планируете укладывать металлочерепицу или кровельные покрытия в рулонах, то длину ската уменьшите на 700 миллиметров.
4. Площадь коврового покрытия может намного превышать саму крышу. Это объясняется тем, что материалы укладываются с нахлестом. Также на крыше бывает много дополнительных элементов и примыканий. Поэтому чтобы рассчитать количество кровельного материала, прибавьте к площади крыши 10%. Если вы планируете возвести сложную крышу, то — 15-20%.

Расчет стропильной системы

Расчет стропильной системы вальмовой крыши – очень важная работа. Стропила должны выдерживать кровельный материал, нагрузки, создаваемые ветром и снегом. Поэтому при расчете учитывайте вес материалов, применяемых для создания кровельного покрытия и отделки, вес системы стропил и климатические условия в вашем регионе.

Для этой работы подготовьте замерную рейку и нанесите на неё все разметочные обозначения. Так вы избавитесь от неточностей в измерениях. Для изготовления рейки используйте фанеру, которая имеет ширину 5 сантиметров. Также приготовьте таблицу, где указаны соотношения длины и размещением стропильных ног, чтобы достичь высокой точности при измерениях.

Расчеты проводите в такой последовательности:

• Длина стропильной ноги равняется произведению соответственного коэффициента.
• Разметьте ось с торца постройки. Делайте по верхней обвязке.
• Просчитайте половину ширины конька. Так вы выясните месторасположение первого элемента системы стропил.
• Приложите конец рейки к размеченной линии. Другой — разместите по линии боковой стены. Здесь и будет место для промежуточной стропильной ноги.
• Чтобы узнать длину стропила, один конец бруса установите на свес крыши, а второй — разместите на внешнем углу несущей стены.
• Где расположить следующее центральное стропило, вычисляют так. Перенесите замерную рейку на край боковой стены, оставьте на ней пометки будущей системы стропил.
• Аналогичные действия нужно провести на трех углах, что остались. Так вычисляется размещение конька и торцов промежуточных стропильных ног.

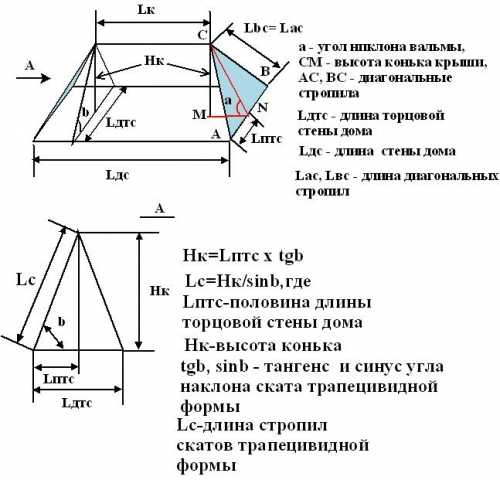

Для расчета угла наклона четырехскатной вальмовой кровли проделывайте манипуляции в такой последовательности:

1. Измерьте горизонтальную проекцию промежуточной стропильной ноги, используя замерную рейку.
2. В таблице найдите подходящий угол крыши. Совершите произведение этих показателей.
3. Измерьте длину стропила от места, где крепится опора, до конька.
4. Аналогичным образом определите длину свеса. Сделайте произведение соответственного коэффициента на горизонтальную проекцию.

Теперь поговорим об накосной детали. Расчет стропильной ноги проведите так:

• Отмерьте её длину от угла жилого дома.
• Проекцию можно получить, если произведете квадраты проекций рядового каркаса.
• Результат умножьте на поправку. Это и будет длина угловой стропильной ноги.

Монтаж опор для стропил

Первым делом установите опоры для поддержки бруса конька:

1. Нижние опоры различаются, зависимо от использованного для возведения дома материала. В брусчатых или рубленых домах эти функции выполняют верхние венцы сруба. В зданиях, которые сооружены по каркасной технологии, опорой выступает верхняя обвязка каркаса. В кирпичных домах накосные стропильные ноги опираются на мауэрлат.

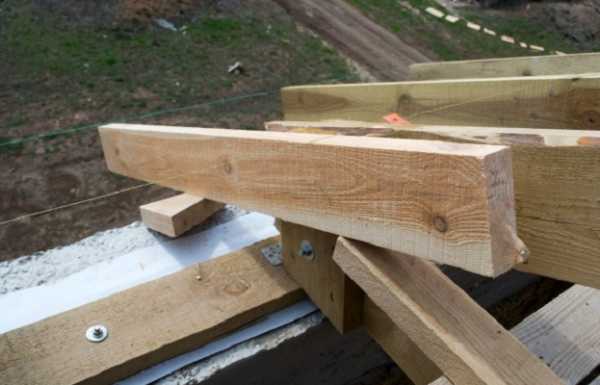

2. Мауэрлат нужен для распределения нагрузки на внешние стены. Для его изготовления возьмите балку из древесины, что имеет сечение 100х100 мм. Этот элемент можно укладывать ближе к внутреннему краю стены или по центру.
3. Чтобы крышу не сорвало ветром, прикрепите его с помощью скруток из проволоки. Выдерживайте при этом шаг в 1000 мм.
4. Чтобы вы могли свободно осматривать мауэрлат и стропила, выдерживайте определенные расстояния. От чердачного перекрытия до мауэрлата должно быть хотя бы 400 мм.
5. Верхняя опора для системы накосных и диагональных стропильных ног – балка, сечение которой равно сечению диагональных стропил.
6. В конструкции вальмовой крыши нет кирпичных фронтонов, которые имеет двускатная кровля. Поэтому установите под коньковый брус стойки, которое имеют сечение 100х100 мм. Располагают их с шагом 3-4 м, как показано на фото вальмовой кровли.
7. Стойку обоприте на лежень. Уложите его на внутреннюю несущую стену или плиту перекрытия. В первом случае для изготовления лежня используют доску, что имеет сечение 50х150 мм. Во второй ситуации — брус, который обладает сечением 150х150 мм. Под лежень в обязательном порядке уложите рулонную гидроизоляцию.

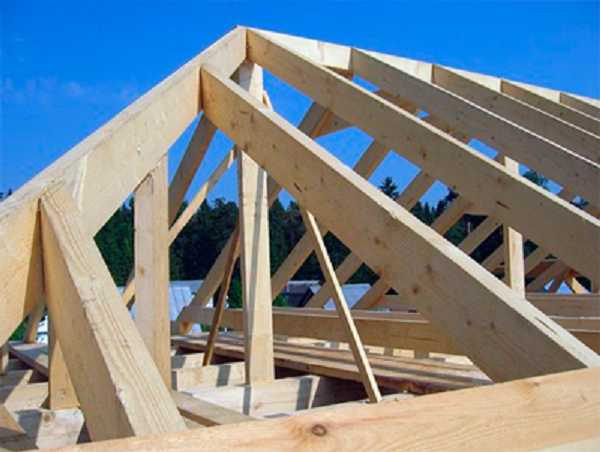

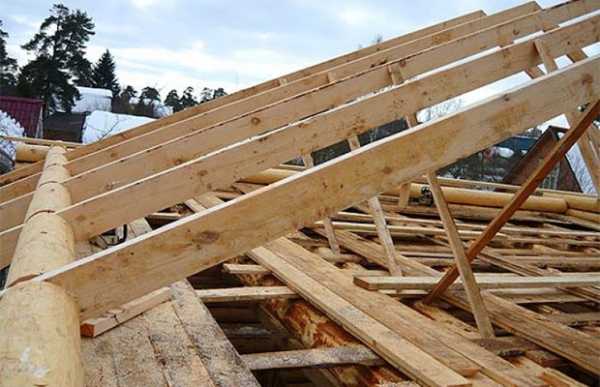

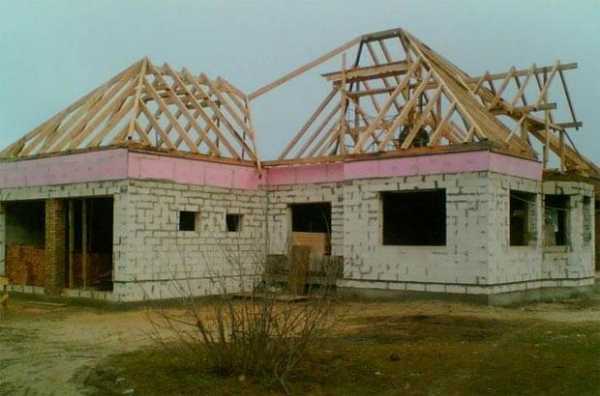

Установка стропильной системы

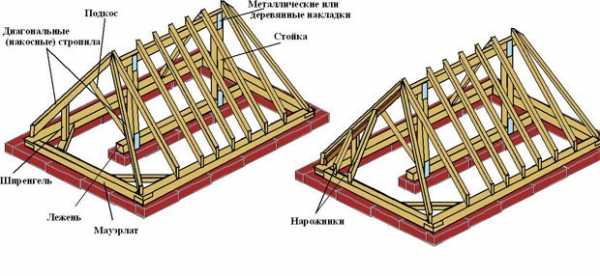

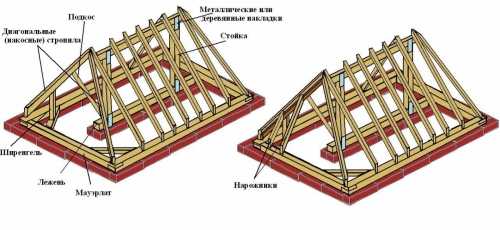

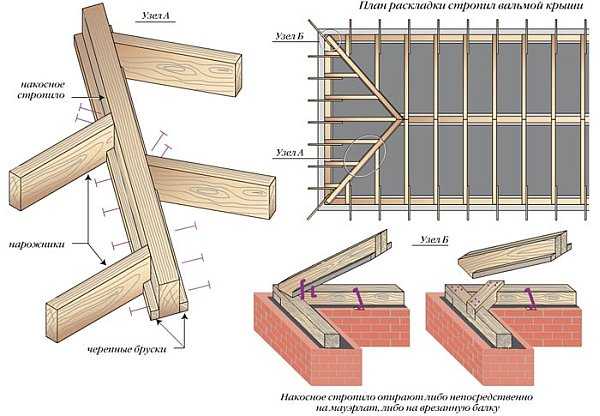

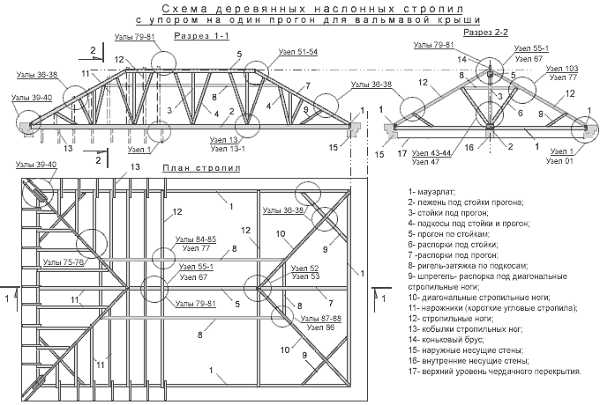

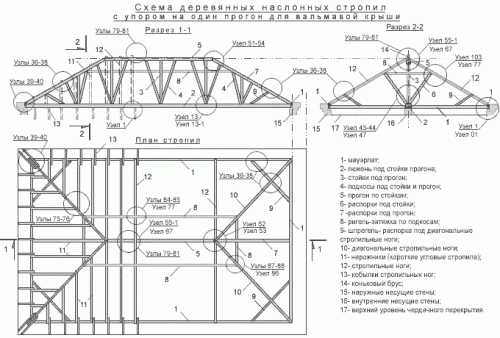

При устройстве системы накосных и диагональных стропильных ног вальмовой крыши следуйте такой инструкции:

• Накосные стропила крепятся к внутренним углам стен, а диагональные — к внешним. Длина первых больше обычных стропил, так как на них возложена в полтора раза большая нагрузка.
• На стропильные ноги накосного типа будут опираться укороченные стропила скатов. Их называют нарожниками. Их принято изготавливать спаренными из двух рядовых ног.
• Под стропила диагонального вида устанавливают опоры — одну или две. Для их изготовления используйте стойки из бруса. Подкосы размещают под острым углом 45°.
• Промежуточные стропильные ноги опираются сверху на коньковый брус, а снизу — на мауэрлат. При их монтаже придерживайтесь шага в 1,0-1,2 м. Сечения подобных ног нужно выбирать, зависимо от схемы балки — одно- или двухпролетная, шага стропил, создаваемой весом крыши и снегом нагрузки. Помните, что промежуточные стропильные ноги не должны быть слишком длинными.

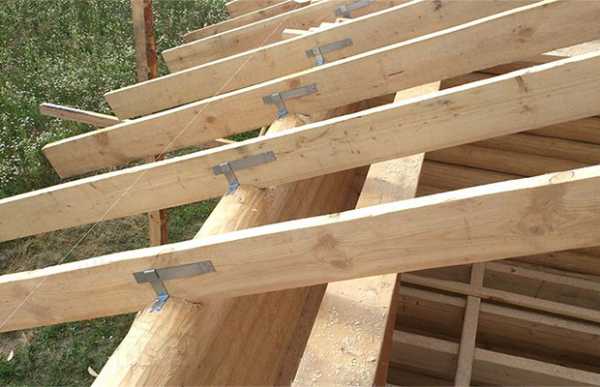

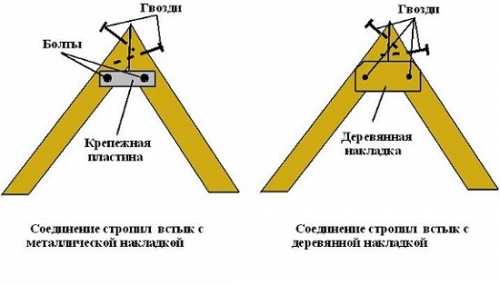

• Каждое второе стропило крепите к несущей стене с помощью скруток. Сделайте их из 2 проволок, что имеют диаметр 4 мм. Промежуточный каркас соедините с мауэрлатом. Используйте для этого обратную скобу.
• Угловые стропильные ноги известны под названием нарожники. Также зачастую их называют полуногами, так как они имеют укороченную длину. С одной стороны нарожники опираются на мауэрлат, со второй – на диагональную ногу. Для равномерной распределения нагрузки от угловых ног на накосные нарожники крепят к диагональным в разных местах, согласно схеме вальмовой кровли.
• Для симметричного размещения всех стропильных ног сделайте отметки на коньковом брусе и мауэрлате. Наиболее важный момент при изготовлении стропильной системы вальмовой крыши — грамотное соединение всех элементов в местах, где пересекаются центральные и диагональные стропила. Сделайте для этого на брусьях надрезы, которые имеют двойной скос.

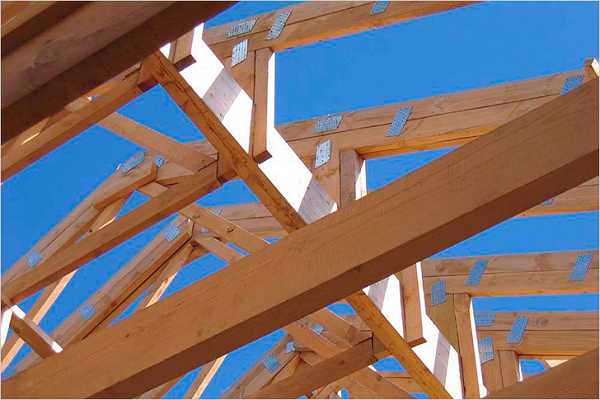

Усиление крыши и обрешетка

Чтобы конструкция вальмовой крыши получилась долговечной и надежной, не достаточно просто изготовить крепкую стропильную систему. Необходимо также её усилить:

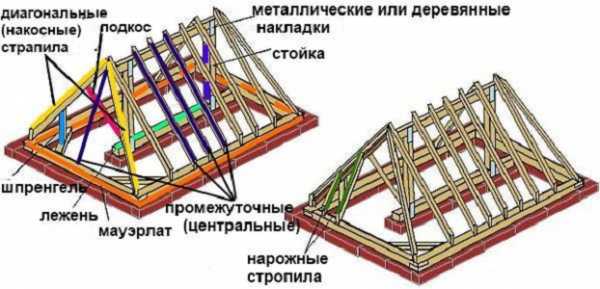

1. Для усиления в углах размещают шпренгель – брус, что перекидывается между плечами мауэрлата и образует угол. Эти стойки предназначаются для подпирания диагональных стропильных ног. Если шпренгель располагается вдалеке от угла, то рекомендуется к нему пристроить ферму.
2. На перекрытие установите стойки, которые сверху соединяются брусом. Он выступает настоящей подпоркой для стропил и обеспечивает равномерное распределение нагрузки на здание. Подобные стойки выполняют функции полок.

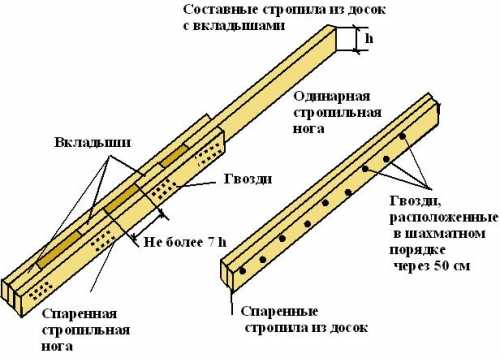

3. Если диагональные стропила имеют очень большую длину, то вам следует использовать сдвоенные балки вместо одного бруса, как показано на видео о вальмовой крыше.
4. Для создания обрешетки рекомендуется использовать деревянные доски. Также для этой цели годятся бруски с сечением 40 на 40 или 50 на 50 мм.
5. Предварительно обработайте древесину защитным составом, затем — тщательно просушите. Лучше не брать для работы сырые доски, так как они способны вызывать деформацию кровельного покрытия.
6. Обрешетку располагают перпендикулярно стропильным ногам. Стропила должны размещаться сплошным слоем. Также можно их устанавливать с шагом 10-15 см. Способ обустройства обшивки зависит от типа кровельного материала. Скажем, для мягкой кровли обрешетка допускается только сплошная.

Устройство кровельного пирога

После установки обрешетки на вальмовой крыше можно заняться обустройством кровельного пирога:

• Для начала уложите слой гидроизоляционного материала для предотвращения попадания под кровельное покрытие воды. Также гидроизоляция поможет избежать формирования конденсата. Зафиксируйте его к стропилам, используя строительный степлер. Сверху укрепите контробрешеткой, не забывая о зазорах между кровельным и гидроизоляционным материалом для создания вентиляции.
• Размещение пароизоляционного и теплоизоляционного материала будет зависеть от предназначения чердака. Определите, каким он будет – теплым или холодным. В ситуации с холодным чердаком утеплите пол, потому что утечки теплоты из жилого пространства минимальны. В случае с теплым чердачным помещением утеплите и крышу. Уложите утеплитель между стропилами. Затем обшейте обратную поверхность вальмовой крыши строительным картоном. В итоге вы получите потолок для мансарды.
• Под утеплитель зачастую укладывают пароизоляционный материал. Размещается он внахлест. Поэтому вам следует рассчитывать на большой расход материала.
• При выборе кровельного материала учитывайте его внешний вид, прочностные характеристики, надежность и долговечность. Также обратите внимание и на погодные условия в регионе и угол наклона вашей крыши.

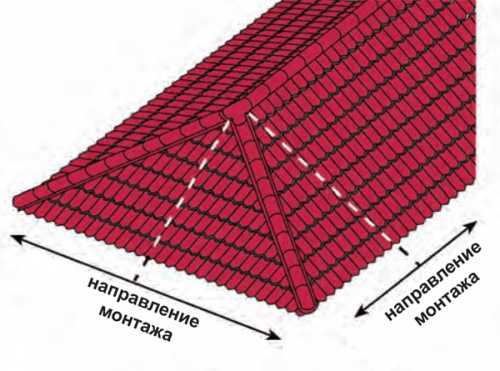

• Вальмовая крыша – это классическая конструкция, поэтому прекрасно будет смотреться глиняная черепица, которая не поддается деформациям и не выгорает.
• Присмотритесь к другим черепичным материалам – битумной и металлической черепице. Они имеют бюджетную стоимость, отличаются простым монтажом, характеризуются высокими показателями устойчивости к разного рода повреждениям и шумоизоляции.
• Допускается использование листовых вариантов кровельного материала из металлопрофиля. Чтобы достичь самого оригинального вида вальмовой крыши, задумайтесь о медном покрытии. Это дорогостоящий материал, который увеличивает цену вальмовой крыши. Однако его стоимость с лихвой оправдывается экологической чистотой и большой выносливостью.
• Затем займитесь покрытием коньков и карнизных свесов, отделкой дымоходных труб в тех местах, где они проходят через крышу, устройством разжелобков и слуховых окон. Особое внимание уделите установке элементов снегозадержания, водосточной системы и ограждений крыши.

Таким образом, вальмовые крыши пользуются большой популярностью. Особенно, если вы решили построить небольшой загородный дом или дачу. Присмотритесь к вальмовой кровле при возведении офисного строения представительного характера. К тому же подобная конструкция будет идеальной для постройки оригинальной архитектуры с возвышениями, выступами и башенками. А еще вальмовая крыша – идеальна при устройстве мансардного этажа.
