Приспособление для резки металла – Металлорежущий инструмент — классификация оборудования

Содержание

Инструмент для резки металла: ручной и электрический

Спрос на сплав не утихает и сегодня, многие начинающие мастера и профессионалы интересуются, какой инструмент для резки металла признан оптимальным, ведь на строительных рынках представлен широчайший ассортимент различной продукции.

Металл – один из востребованных материалов, не теряющий актуальности на протяжении нескольких столетий. Продукт широко применяется для различных промышленных целей, поскольку обладает относительно невысокой ценой и является очень крепким и надежным.

Основные способы резки металла

Пред покупкой необходимо разобраться, какие способы резки металла существуют. Специалисты разделяют несколько групп:

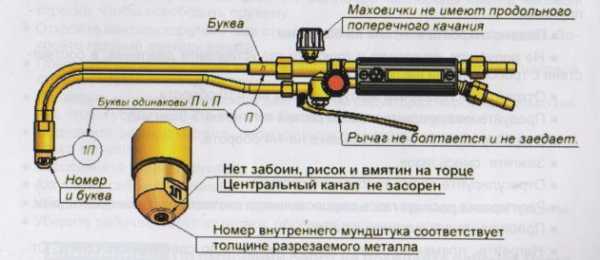

Газовый резак

Все они отличаются техникой исполнения, имеют определенные преимущества и недостатки. Что касается самих инструментов для резки металла, самыми востребованными считаются:

Каждое приспособление имеет существенные различия, подбирать их нужно в зависимости от поставленной цели.

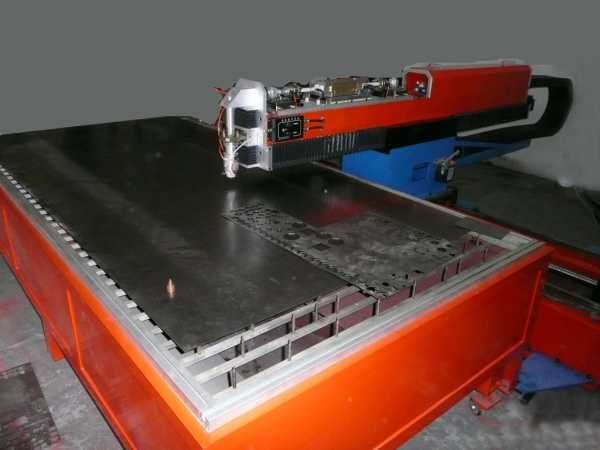

Промышленное оборудование

Если для работы в домашних условиях можно использовать стандартные ручные или электрические инструменты, для промышленного производства они не подходят. Это обусловлено относительно невысокой скоростью работы и неспособностью разрезать толстый профиль.

Если металл режется в промышленных масштабах или лист необходимо скорректировать в труднодоступных местах, промышленные инструменты справятся с задачей лучше и быстрее.

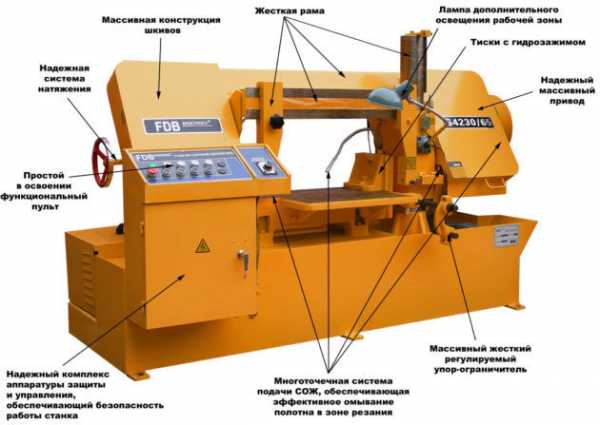

Ленточный станок для резки металла

Чаще всего на заводах и промышленных цехах устанавливают:

Какой метод выбрать, должен решать мастер. Подбор приспособления зависит от жесткости материала и от необходимой скорости нарезки. Например, скорость плазменной резки превышает скорость газопламенной в несколько раз.

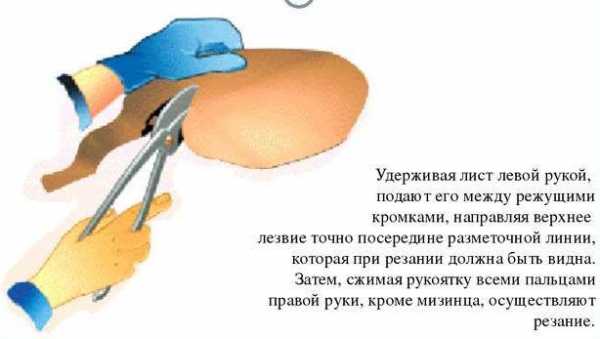

Ножницы по металлу

Этот ручной инструмент для резки металла признан простым и удобным, позволяет разделить лист с толщиной до 3 мм. Отлично подходит для строительства и ремонта.

В зависимости от устройства, условно их классифицируют на несколько разновидностей.

Прямого реза – инструменты предназначены для резки металла по прямой линии.

Криволинейные – разрезают листы криволинейным срезом.

Ножницы с криволинейными лезвиями

Пальцевые – называются ножницы, похожие по действию на криволинейные аналоги, бывают правого или левого реза. Оптимально подходят для вырезки сложных узоров и геометрических фигур.

Стуловые – с помощью приспособления можно разделить металлический профиль толщиной до 3 мм, подходит для резки прутьев средней толщины (около 6–8 мм).

Рычажные инструменты – мощный вид, в конструкции одно лезвие является подвижным, второе фиксированным. Работа осуществляется только с применением верстака.

Выбрать правильные ножницы проблематично, функционирование зависит от заточки лезвия (угол варьируется от 65 до 80 градусов).

Ножовка

Резка металла ножовкой практиковалась в советское время, инструмент подходит для разделения толстых профилей и перепиливания труб и прутьев среднего диаметра. В продаже встречаются следующие типы приспособлений:

  • Профессиональные инструменты – износостойкие, позволяют добиться точных результатов, оснащены резиновой рукояткой.
  • Ножовка-ручка – помогает выполнить разрез в самых труднодоступных местах, мастера при ее помощи могут осуществлять внутренние пропилы.
  • Домашние ножовки – обладают невысокой стоимостью, удобные в использовании.

Подобные приспособления имеют встроенный винтовой механизм и рукоять из дерева.

Полотна для ножовок различаются по твердости режущего материала и высоте зубьев, при покупке на эти факторы обязательно нужно обратить внимание.

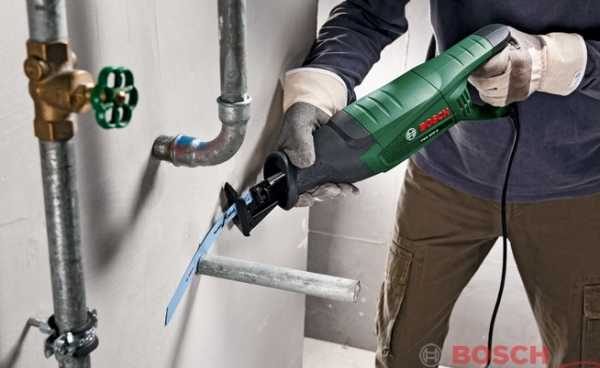

Сабельные пилы

Полотно для сабельной пилы

Универсальный инструмент, подходящий для проведения ремонта в квартирах и частных дома. Инструмент с легкостью справляется с разрезанием гвоздей и саморезов. Обрезать кусок трубы или арматуру в труднодоступном месте не составит труда.

Несомненное достоинство инструмента – относительная безопасность и отсутствие искр во время работ.

Большинство мастеров его покупают именно по этим свойствам. Работать легче в тесном помещении.

При покупке внимание в первую очередь обращают на емкость аккумулятора и мощность приспособления – от этих факторов зависит длительность работы пилы. Опытные специалисты советуют покупать инструмент с максимальной мощностью.

Лобзик – гениальный инструмент

Выпускаются для домашнего и профессионального использования, мощность инструмента напрямую зависит от предназначения. Ручная резка профессиональным лобзиком не представляет труда, при этом мастеру удастся разрезать стальной профиль до 10 мм, а алюминиевый до 20 мм.

Основным фактором при выборе является мощность прибора, от значения зависит срок эксплуатации, продолжительность работы и глубина прорезания. Немалое значение имеет и вес лобзика, так как прямым образом сказывается на сложности выполнения работы.

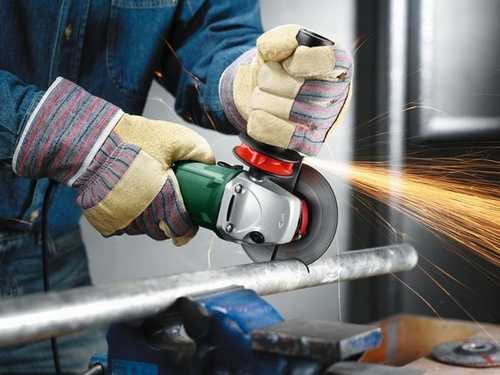

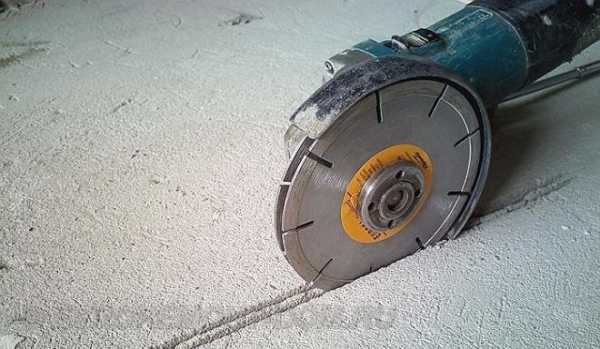

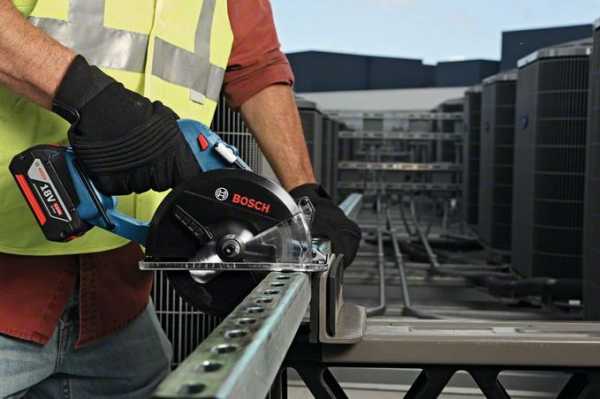

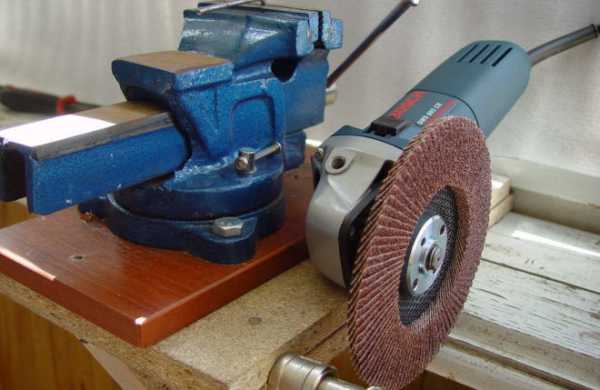

Болгарка

Универсальное приспособление, способное разрезать листы и прутья, выполненные из любого металла. Несомненным достоинством инструмента является то, что единственный расходник, требуемый периодической замены – диски.

Пользоваться болгаркой просто и удобно, работа по силам даже новичку. Строители предпочитают болгарку и из-за возможности шлифовать металл.

Предпочтение стоит отдавать дискам маленького диаметра, таким инструментом будет удобнее пользоваться. Важнейшее правило – замену дисков нужно проводить вовремя, иначе при работе он может разлететься на множество осколков, вследствие чего можно получить различные травмы.

Выбрать грамотно инструмент для резки металла достаточно сложно, так как выбор оборудования просто колоссальный и крайне разнообразный. Но вне зависимости от приспособления, главное – соблюдать технику безопасности.

Видео по теме: Удлинённые ножницы для резки металла

promzn.ru

Приспособление для резки листового металла болгаркой (видео)

Это приспособление для резки мастер сделал, столкнувшись с проблемой, чтобы ровно распустить болгаркой листовой металл на полосы, имея при этом достаточно качественный и ровный край среза. Посмотрел в интернете, как решается этот вопрос, многое позаимствовал, что ты добавил свое. Получился удобный инструмент.

Устройство для аккуратного разрезания металла

Болгарка 1300 ватт, закрепленная на самодельной направляющей при помощи подшипников. Они движутся по квадрату 40 x 40, выполняющему роль рельсы. Получилось 7 штук. С 4 сторон закрепил на рельсе, 2 между ними, и один внизу двигается по плоскости. На направляющей болгарку установил при помощи крепления, зафиксировал ручкой. С другой стороны болтом. Здесь имеются прорези, можно выбирать высоту диска.

Имеется небольшой нюанс.

Чтобы получить качественный рез и избежать того, что закусит диск, нужно очень ровно выставить вертикально УШМ и диск. Боковых креплений для этого недостаточно, потому что болгарка при нагрузке немного меняет свое положение вправо или влево. Для этого мастер сделал следующее. Чтобы этого не было, есть отверстия в крышке болгарки, точно такой же для ручки. В него вкрутил болт, зафиксировал гайкой. В пластине просверлил точно параллельно такое же отверстие, вкрутил болт, с двух сторон зафиксировал гайкой. Выставил ровная вертикальное положение. Затянул две гайки с 2 сторон. Добавил нижний подшипник. Высота была уже известна после фиксации. Получил четыре точки. Болгарка очень прочно и крепко установилась, при движении никаких люфтов, качаний не возникает. Это позволяет резать толстый металл – пятёрка, шестёрка.

В плане безопасности добавил крышку, так как диск лицевой стороны расположен к рабочему. Если диск попадётся некачественный, или его закусит, чтобы, даже если он разлетелся, осколки не попали на человека, добавил защиту. Прикрутил её к родной.

С заменой диска никаких проблем не возникло, расстояние позволяет вставить ключ, открутить гайку, поменять. Добавил верхнюю рельсу. Для чего? Бывает в процессе работы, что диск закусывает или происходит утыкание. Так как обороты большие, вся конструкция вместе с УШМ может слететь с нижней рельсы. Чтобы этого не произошло, добавил эту рельсу. Высота регулируется болтом. Для плавности хода с двух сторон добавил подшипники.

Далее смотрите видео с пятой минуты.

Вадим Иванов.

Направляющая для ровного реза УШМ

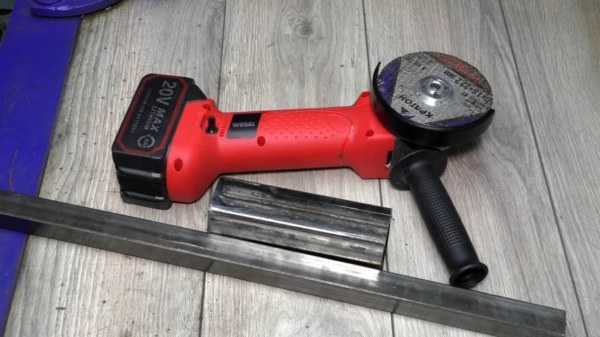

Сделаем простое приспособление для болгарки. В голове давно крутилась идея и ее решил воплотить жизнь.
Приспособление простое, поэтому понадобится минимум материалов. Первое и основное – это сама болгарка. Автор самоделки использует аккумуляторную, но она оказалась слабой. Поэтому он рекомендует обычную на 220 вольт.
Кусок профильной трубы 40 на 60 миллиметров и длиной 150 и профильная труба со сторонами 25 миллиметров. Длину можно взять под свои нужды. Например, решил что кусок длиной в 1 метр достаточно.


Начинаем с разметки. Из трубы 40 на 60 нужно выпилить уголок со сторонами 50 на 35 миллиметров.
Вырезаем от остатка трубы. Отрезаем еще две полоски шириной 25 и 20 миллиметров. Когда все заготовки сделаны, переходим к сварке.
Оборачиваем профильную трубу листом бумаги, чтобы сделать зазоры между свариваемыми деталями и трубой. Выставляем все заготовки, как показано видео. Зажимаем при помощи струбцин и прихватываем. Можно все обваривать и зашлифовывать швы.
Деталь на нас получилась.


Это шина с кареткой для ровных резов листового металла и не только.

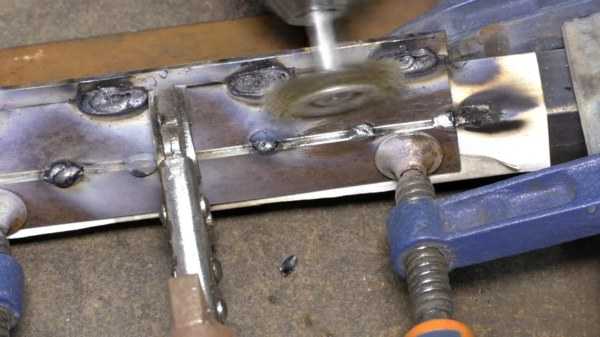

Каретки будем крепить. Наварю две полоски металла с отверстиями под крепления. Приваривать лучше по месту, поэтому прикручиваем полоски к пациенту и прихватываем. А после можно и покрасить.
Устанавливаем шлем и переходим к тестам. Пилить будем кусок 3-миллиметрового металла. Закрепил направляющую шину при помощи двух струбцин.


Приспособление работает. Пожалел, что установил каретку на аккумуляторную УШМ. Она намного слабее сетевой. Скорее всего каретку в последствии переделаем под сетевую с диском 125 миллиметров.
Ровный рез получается при помощи приспособления.

Видео Китай Мастер

izobreteniya.net

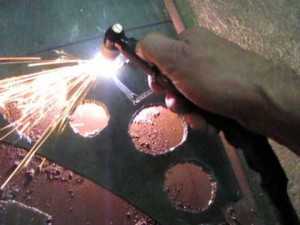

Ручная плазменная резка металла – аппараты и принцип их работы + Видео

Раскрой материалов потоком плазмы является высокотехнологичным, эффективным способом качественной их обработки. Ручная плазменная резка, проводимая соответствующим оборудованием, расширяет область применения этого вида работ.

1 Особенности аппаратов и технологии плазменной резки

Плазменная резка – термический процесс разделительной обработки материалов, происходящей за счет их плавления. В качестве режущего исполнительного инструмента используется струя низкотемпературной плазмы, которую получают следующим образом. Между электродом плазменного аппарата и его соплом или разрезаемым металлом создается электрическая дуга, температура которой достигает 5000 °С.

Затем в сопло подается под давлением газ, что приводит к повышению температуры электрической дуги до 20 000 °С, в результате чего газ ионизируется и преобразуется в низкотемпературную плазму (высокотемпературный газ). Ионизация при нагреве от дуги возрастает, что ведет к повышению температуры газовой струи до 30 000 °С. При этом поток плазмы ярко светится, обладает высокой электропроводностью, проистекает из сопла со скоростью 500–1500 м/с, попадая на заготовку, локально ее разогревает и плавит в месте реза.

Рекомендуем ознакомиться

Для получения плазмы используют следующие газы:

  • воздух;
  • кислород;
  • азот;
  • водород;
  • аргон;
  • водяной пар.

Охлаждение сопла и удаление с поверхности реза расплавленных частичек материала осуществляется потоком газа или жидкости. Толщина разрезаемого плазменными установками металла может достигать 200 мм.

Эта технология крайне редко используется в быту, зато получила широкое распространение в различных промышленных отраслях. Плазменным аппаратом можно качественно, быстро, легко разрезать любой металл и другие материалы – пластик, камень. Благодаря этому, его используют в судостроении, машиностроении, коммунальной сфере, для ремонта техники, изготовлении рекламы и многого другого. Получаемый срез всегда аккуратный, ровный и красивый.

2 Основная классификация плазменного оборудования для резки

Все устройства для плазменной резки делятся на:

  • косвенного действия – для бесконтактной резки;
  • прямого действия – для контактной.

Резаки первого типа используются для обработки неметаллических материалов. Такая техника является специфической и не востребована вне производства. При бесконтактном способе электрическая дуга зажигается между электродом и соплом плазмотрона.

Устройствами прямого действия режут различные металлы. При работе с ними разрезаемая деталь включена в электрическую схему плазменного аппарата, и электрическая дуга зажигается между ней и электродом, расположенном в сопле. Поток ионизированного газа подвергается нагреву на всем участке между местом своего выхода и поверхностью заготовки – струя плазмы обладает большей мощностью, чем в устройствах первого типа. Ручная плазменная резка металла выполняется только с помощью оборудования данного типа, контактным способом.

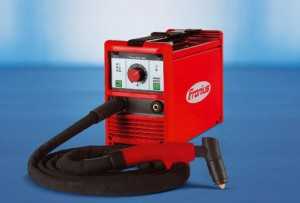

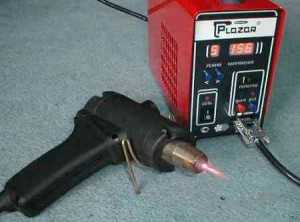

3 Устройства для ручной плазменной резки металлов

Они состоят из плазмотрона, источника питания, набора кабелей и шлангов, с помощью которых производится соединение плазмотрона с источником питания и газовым баллоном или компрессором. Плазмотрон (плазменный резак) – главный элемент такого оборудования. Иногда по ошибке так называют весь аппарат. Возможно, это обусловлено тем, что применяемые для плазмореза источники питания не отличаются от подобных им устройств и могут использоваться вместе со сварочным оборудованием. А единственным элементом, который отличает плазменный аппарат от другого устройства, и является плазмотрон. Его основные составляющие:

  • сопло;
  • электрод;
  • термостойкий изолятор, расположенный между ними.

Плазмотрон – это оборудование, которое энергию электрической дуги преобразует в тепловую энергию плазмы.Внутри его корпуса имеется цилиндрическая камера с выходным каналом (соплом) очень маленького диаметра. В тыльной части камеры установлен электрод, который служит для образования электрической дуги. Сопло отвечает за скорость и форму потока плазмы. Аппарат ручной плазменной резки применяется для раскроя металла вручную – оператор держит плазмотрон в руках и ведет его над линией реза.

Так как рабочий инструмент находится все время на весу, и поэтому может быть подвержен перемещениям из-за непроизвольных движений исполнителя, это неизменно отражается на качестве раскроя. Рез может быть неровным, с наплывами, следами рывков и так далее. Для облегчения и улучшения качества работы существуют специальные подставки, упоры, надеваемые на сопло плазмотрона. Они позволяют поставить оборудование непосредственно на заготовку и вести его вдоль линии реза. Зазор между металлом и соплом в этом случае всегда будет соответствовать предъявляемым требованиям.

При ручной резке плазмообразующим и защитным (для охлаждения сопла и удаления продуктов резки) газом может быть воздух или азот. Они подаются от магистрали, баллона или встроенного в оборудование компрессора.

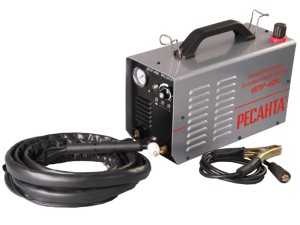

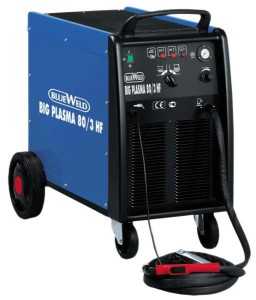

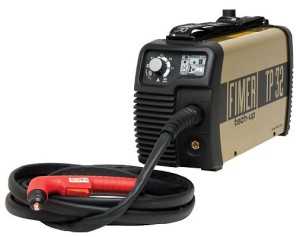

4 Источники питания ручных плазменных аппаратов для резки

Все источники питания ручных аппаратов работают от электросетей переменного тока. Большинство из них преобразуют получаемую электроэнергию в напряжение постоянного тока, а остальные служат только для усиления переменного тока. Такое распределение обусловлено тем, что у плазмотронов, работающих на постоянном токе, более высокий КПД. Переменный ток применяется в ряде случаев – к примеру, для раскроя алюминия и сплавов из него.

Источником питания может служить инвертор или трансформатор, подающий на плазмотрон ток большой силы. Инверторы обычно используют на маленьких производствах и в быту. Они обладают меньшими габаритами, весом и в энергопотреблении намного экономнее, чем трансформаторы. Инверторы чаще всего входят в состав ручного аппарата для плазменной резки. К достоинствам инверторных устройств относят КПД, который выше, чем у трансформаторных, на 30 %, и стабильное горение электрической дуги, а также компактность и возможность проводить работы в любых труднодоступных местах.

К недостаткам – ограничение по мощности (максимальная сила тока обычно составляет 70–100 А). Как правило, инверторные аппараты используют при разрезании заготовок сравнительно небольшой толщины.

Трансформаторные источники питания получили свое название из-за используемых в их конструкции низкочастотных трансформаторов. Они обладают гораздо большими габаритами и массой, но при этом могут иметь и более высокую, чем инверторные источники, мощность. Трансформаторные аппараты применяют для ручной и механизированной резки металлов различных толщин. Они более надежны, потому что при скачках напряжения не выходят из строя. Продолжительность их включения выше, чем у инверторных аппаратов, и может достигать значений в 100 %.

Продолжительность включения (ПВ) оказывает прямое влияние на специфику работы с оборудованием. Например, если ручная плазменная резка металла, оборудование для которой имеет ПВ 40 %, длилась без перерыва 4 минуты, то затем аппарату необходимо дать 6 минут отдыха для того, чтобы он остыл. Устройства с ПВ 100 % используют в производстве, где аппарат эксплуатируется на протяжении всего рабочего дня. Существенный недостаток трансформаторного оборудования – высокое энергопотребление.

5 Принцип работы аппаратов для ручной плазменной резки

После того, как установка ручной плазменной резки собрана (произведены все подключения и соединения ее элементов), металлическую заготовку подсоединяют к аппарату (инвертору или трансформатору) предусмотренным для этого кабелем. Оборудование подключают к электросети, плазмотрон подносят к обрабатываемому материалу на расстояние до 40 мм и производят зажигание дежурной (инициирующей ионизацию) электрической дуги. Затем открывают подачу газа.

После получения плазменной струи, которая обладает высокой электропроводимостью, в момент ее соприкосновения с металлом образуется рабочая (режущая) электрическая дуга. Одновременно автоматически отключается дежурная. Рабочая дуга поддерживает непрерывность процесса ионизации подаваемого газа, образования плазменного потока. Если она по какой-то причине погаснет, то требуется прекратить подачу газа, заново включить плазменный аппарат и зажечь дежурную дугу, а после этого пустить газ.

tutmet.ru

Насадки на дрель для резки металла: виды, цена

Чтобы расширить область применения электродрели используются насадки на дрель для резки металла. Часто у домашних мастеров возникает необходимость разрезать листовой металл, его используют для облицовки стен, перегородок, применяют при устройстве крыш.

В домашних условиях стандартный набор небольшой. Для того чтобы раскроить листы или профилированный прокат, используют ножницы или отрезные диски совместно с углошлифовальной машинкой.

Ножницы

Ножницами гладкий лист резать сравнительно несложно, но при длинных резах приходится изыскивать способы установки материала, чтобы не повредить руки или заготовки. Сложные конфигурации производить сложно, проще двигаться по прямой линии. При использовании УШМ с отрезными дисками кромка подгорает, на ней остается незащищенный металл.

Разрезать профилированный лист гораздо сложнее. У лезвий ножниц не хватает угла захвата, поэтому мастера вынуждены изыскивать способы для захвата и резания металла.

Идеи приспособить имеющийся инструмент для выполнения сложной жестяницкой работы возникали давно. Но приобретать сложные и дорогие устройства готовы не все. Проще использовать приспособления к уже имеющимся электроинструментам.

Станки для резки листовых материалов

На предприятиях по изготовлению изделий из металла используют разнообразный инструмент, предназначенный для вырезания деталей из листовых материалов.

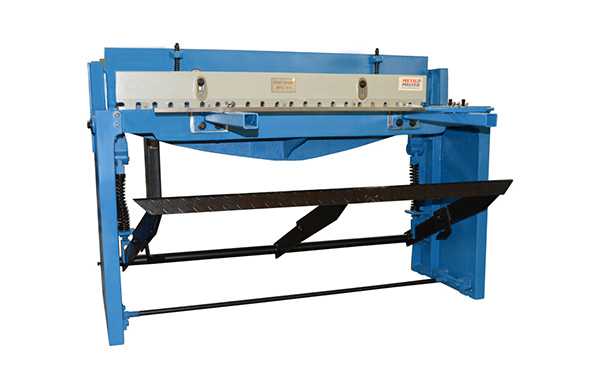

  • Гильотинные ножницы – это широкозахватный станок, в котором листовые заготовки разрубаются по прямой линии. Привод у станков: электрический, гидравлический и пневматический. Промышленное оборудование рубит стальные листы толщиной до 6 мм.

При раскрое штрипса (рулонного листового материала) устанавливают ролики, с которых происходит сматывание полосы. Дополнительно оборудуют роликовыми измерительными устройствами, позволяющими вести высокопроизводительный раскрой.

  • Ручные гильотины чаще встречаются в небольших мастерских. Они могут резать листовые заготовки толщиной до 2 мм. Длина реза сравнительно небольшая. При необходимости разделения на большой протяженности режут по частям, постепенно продвигая заготовку вдоль режущих кромок. Чтобы оператору было проще выполнять работу, вокруг станка устанавливают столы, на поверхности которых установлены рольганги. По ним легко перемещать полуфабрикаты.
  • Циркулярные пилы, оснащенные дисками по металлу, используют для производства длинных резов на листах толщиной более 2 мм. Скорость процесса невысокая. Чтобы снизить нагрузку на инструмент производят охлаждение с помощью смазочных охлаждающих материалов (СОЖ).
  • Электролобзик применяют для разрезания заготовок толщиной более 1,5 мм. При меньшей толщине процесс сопровождается сильной вибрацией. Качество заметно снижается.

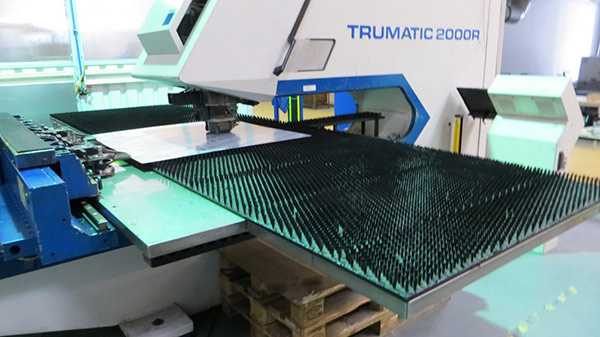

  • Координатно-вырубные прессы применяют на достаточно крупных производствах. На них по заданной программе из листовых материалов производят изготовление сложных деталей. Форма линии реза может быть самой разнообразной. В заготовках изготавливают отверстия различной формы. Современные станки выполняют свыше 5000 ударов в минуту, что гарантирует высокую производительность вырубки деталей.

Приспособления для дрели

Приспособления, превращающие электродрель в устройство, способное резать металл, это пуансоны пробивного типа. Они производят множественные возвратно-поступательные движения в пространстве матрице. Пуансон вырубает небольшие отверстия. Из последовательных отверстий формируется линия реза, шириной 3,1 мм. При каждом ударе пробивается окружности Ø 3,1 мм.

Действие точечное, перегрева металла в зоне контакта нет. Поэтому имеющиеся защитные покрытия (полимерная краска или цинковое покрытие) при обработке не повреждаются, они продолжают предохранять металл от коррозии.

Указанные насадки позволяют производить разрезание металлических листов по следующим параметрам:

  1. Алюминиевые изделия прорубаются при толщине до 2 мм.
  2. Медь и медные сплавы (латуни), оцинкованная сталь вырубаются при толщине до 1,5 мм.
  3. Нержавеющая сталь, мельхиор, бронза и другие листы из цветных металлов прошиваются толщиной до 0,8 мм.

Механизм насадки преобразует вращательное движение патрона в возвратно-поступательное перемещение пуансона. На жесткой опоре располагается матрица, она воспринимает ударную нагрузку. В то же время размер опоры меньше пробиваемого отверстия, поэтому пользователь может перемещать инструмент в любом направлении.

Для производительной работы насадки частота вращения патрона электродрели должна быть выше 2700 об/мин. При меньшей частоте вращения энергии удара недостаточно для эффективного пробития отверстий в металлическом листе.

Подобный принцип реализован в насадке, получившей наименование «Сверчок». При работе возникает звук, отдаленно похожий на звук, издаваемый этим насекомым.

Основные преимущества использования сменных приспособлений для дрели

Сопоставляя результат работы просечной приставки с тем, что получается при использовании отрезного диска УШМ, можно увидеть ряд преимуществ применения насадок:

  • Качество реза гораздо выше, отсутствуют заусенцы, нет подплавленных острых кромок, которые приходится удалять, чтобы не пораниться о них.
  • Круги для болгарки изнашиваются с высокой скоростью. Приходится приобретать значительное количество, чтобы производить длинные резы. Экономия весьма значительная.
  • Производительность труда при использовании насадок в несколько раз выше, чем достигаемая при резке болгаркой. Те, кто хотя бы однажды поработали с насадкой, стремятся и дальше выполнять сложную работу своими руками.
  • На короткой дистанции можно изменять направление линии отрезания изделия, при использовании дисков приходится производить несколько промежуточных действий, а потом прорабатывать поворот.
  • Насадки используются при использовании дрели с разным типом движителя (пневматический и электрический от сети 220 вольт).
  • Можно выполнять сложные резы (необходимость возникает при устройстве крыш из металлочерепицы).
  • Удобно удерживать инструмент в процессе выполнения работы.
  • Когда выполняется производственный процесс, он не сопровождается выделением большого количества искр. Не требуется дополнительная защита работника и окружающих предметов от воспламенения.
  • Масса электродрели увеличивается незначительно, но возникают совершенно новые свойства инструмента.
  • Для освоения нужно не более 10…15 минут, далее пользователь быстро приобретает необходимые навыки.

Недостатки? При работе следует учитывать, что пуансон придет в негодность в случае попытки прорубать отверстие в материале, имеющем большую величину, чем рекомендует производитель. Произойдет быстрое притупление кромок просечного инструмента.

Восстановить можно, но при каждой переточке размеры пуансона уменьшаются. Нельзя производить многократные восстановления. Придется приобретать новый инструмент или искать ремонтный комплект.

Торговые марки насадок и места продаж

В торговой сети можно приобрести просечные насадки для дрели. Их цена сопоставима с ценой недорогой электродрели. Известный во всех европейских странах и СНГ сетевой гипермаркет «Леруа Мерлен» предлагает покупателям на выбор модели насадок под фирменными знаками «Сверчок» и «Бобер».

Конструктивно эти модели различаются незначительно. Их производят в разных странах, поэтому отношение покупателей несколько различается. Сверчок выпускают предприятия КНР, а Бобер производится НРБ. Многие предпочитают покупать болгарский товар, поэтому цена на него несколько выше.

Если важна цена, а времени вполне достаточно, то можно воспользоваться услугами, которые предлагает основной интернет-магазин АлиЭкспресс. На его площадках можно найти насадки и купить их в несколько раз дешевле. Придется только подождать, когда заказ прибудет из-за рубежа.

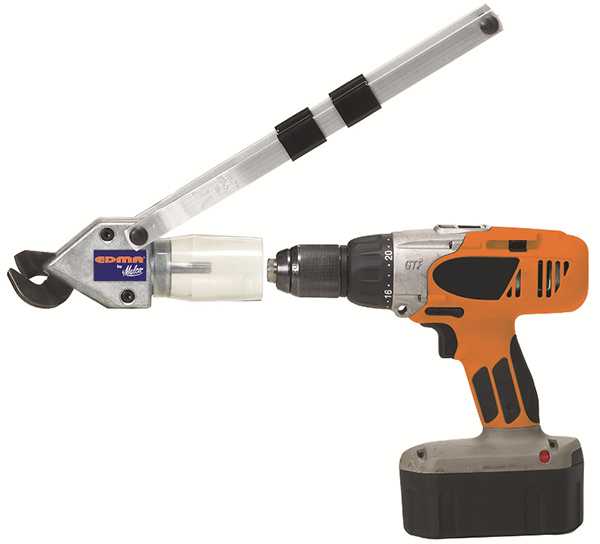

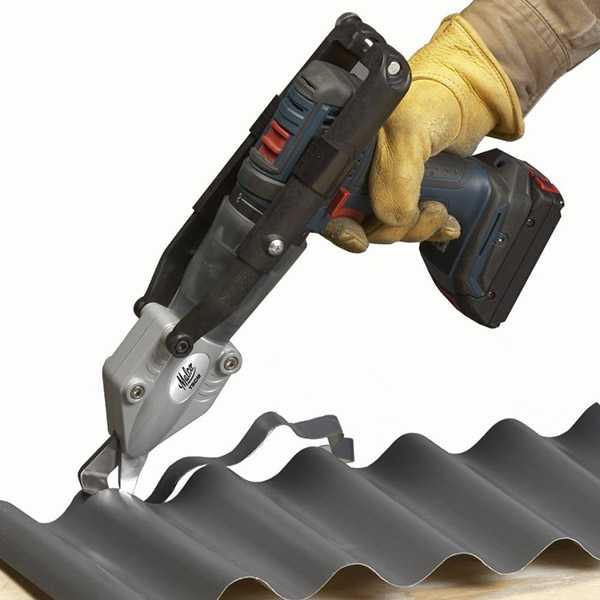

Насадки для дрели режущего типа

Кроме просечных насадок выпускаются приспособления, совершающие резание листового материала. Насадка напоминает небольшие ножницы. Имеются активная режущая пластика и противорежущая кромка.

Лист металла попадает на противорежущую кромку, на него набегает режущая, которая защемляет разрезаемый материал. В результате происходит рез на небольшое расстояние.

Последовательно перемещая ножницы в нужном направлении, отрезают излишки металла или осуществляют разделение листовой поверхности на две разные детали.

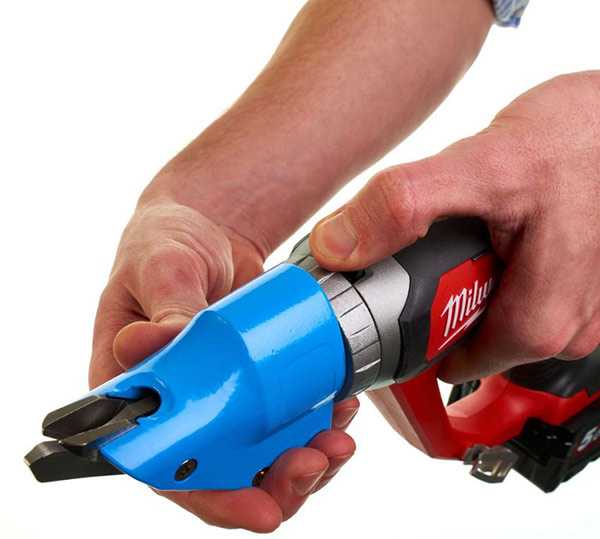

Подобные насадки получили название «Стальной Бобер». Они имеют несколько основных преимуществ перед остальными приспособлениями:

  1. Пользователь получает рез, качество которого сопоставимо с вырубкой на промышленном станке, кромки минимальные, их даже не требуется удалять после проведения работы.
  2. Легко удерживать инструмент в руках, наличие дополнительной рукоятки помогает направлять приспособление в нужном направлении.
  3. При производстве работы направление реза можно изменять по малому радиусу, что довольно удобно для получения деталей сложной конфигурации.
  4. Масса инструмента возрастает примерно на 30 %, что ненамного усложняет работу с электроинструментом.
  5. При работе не образуется никакого искрения. Инструмент, разрезая металл, даже не нагревает зону резания. Защитные покрытия не повреждаются.
  6. Для освоения приспособления нужно не более получаса. Больше времени приходится тратить не на сам процесс, а на подготовку листов. Нужно приспособиться раскладывать их на рабочем месте, чтобы иметь удобный доступ.

Видео: режем металл быстро – супернасадка на дрель!

Заключение

  • Насадки для дрели расширяют область ее применения.
  • Пользователь получает мощный инструмент, способный выполнять довольно сложную работу.
  • Цена насадок невысока, поэтому их приобрести может любой домашний мастер, выполняющий работу с листовым материалом своими руками.

metmastanki.ru

Приспособление для резки металла

Резка металла в домашних условиях – процесс достаточно утомительный. Да и качество её зачастую оставляет желать лучшего, вынуждая проводить дополнительную обработку полученных граней. Исправить ситуацию во многом позволяет задействование специальных приспособлений, в том числе и изготовленных своими руками. Об одном из таких устройств, а именно о роликовом ноже, мы с вами сегодня и поговорим.

Роликовые ножи для металла

Роликовый нож обретает сегодня всё большую востребованность и популярность. Связано это не только с высокой продуктивностью подобного приспособления, но и достаточно простым его устройством. Принцип действия механизма прост – два режущих диска-ролика вращаются в разные стороны, вдавливаясь в поверхность металла и проводя, таким образом, его резку. Трение между металлом и ножами обеспечивает беспрепятственное продвижение заготовки по инструменту.

В подавляющем большинстве случаев роликовые ножи для резки листового металла включают в себя два вращающихся ролика – верхний и нижний.

Роликовый нож своими руками

В зависимости от используемой вариации режущего элемента, подобные инструменты могут быть классифицированы следующим образом:

  • Ножи параллельного положения – используются для резки металла на полосы, обеспечивая при этом весьма приемлемое качество;
  • Кромки с одной наклонной – данная группа позволяет проводить не только продольную нарезку материала, но и вырезать кольцевые и круглые заготовки;
  • Ножи с несколькими наклонными – подобные устройства дают возможность проводить эффективный рез заготовок круглой, криволинейной или же кольцевой формации при небольшом радиусе.

Стоит заметить, что все вышеперечисленные вариации прекрасно справляются с резкой листовой стали, при этом обрезанные края не требуют к себе дополнительного внимания и последующей обработки.

Самодельные роликовые ножи

При всех своих несомненных преимуществах, даже наиболее простая модель роликового ножа имеет вполне приличную стоимость. Этим и обусловлена нецелесообразность его приобретения для проведения разовых работ или же периодического задействования. Впрочем, оптимальное с финансовой точки зрения решение всё же существует – роликовый нож вполне можно изготовить своими руками в домашних условиях.

Конструкция подобного приспособления может быть самой разной. Наиболее распространённые вариации представлены ниже (фото, фото 2). Но в любом случае, основная часть остаётся неизменной – режущий нож. Изготавливать его следует из максимально прочного и надёжного стального сплава, прочностные показатели которого в обязательном порядке должны превосходить аналогичные параметры у разрезаемого материала. При несоблюдении этого условия качество реза будет невысоким, что потребует дополнительной обработки обрезанных кромок.

Практика показывает, что рабочий ресурс ножей фабричного производства составляет порядка 25 км листовой стали, при условии, что толщина её составляет 0,5 мм. При большей толщине ресурс соответственно будет ниже. Впрочем, инструмент можно без проблем заточить и продолжить его эффективное функционирование.

Если же говорить о ресурсе самодельных ножей, то он находится в прямой зависимости от того материала, из которого выполнены режущие части агрегата.

Из чего можно изготовить нож

Варианты могут быть самыми разными, здесь нужно обращать внимание на то, что именно планируется резать. Так, если это будет не самая прочная по своей структуре листовая сталь, в том числе, алюминий, оцинкованный металл и прочие подобные материалы, вполне подходящим решением будут самые обычные подшипники. Правда для этого придётся провести предварительную заточку их торцов.

Для проведения резки, один из роликов, тот, который будет играть роль приводного, устанавливается на рукоять, за счёт которой и будет осуществляться прижим ножа к металлу. Обратите внимание, чем больше диаметр подшипников, тем с большей скоростью можно будет проводить резку материала.

Чтобы процесс резки проходил с максимальным комфортом и точностью, приспособление можно дополнительно оснастить направляющими – сложности особой это не составит, зато в дальнейшем гарантировано сослужит добрую службу.

Полученный инструмент достаточно универсален и его вполне можно использовать в комплексе с самым разным металлообрабатывающим оборудованием, в том числе и листогибочными станками, изготовить которые также можно самостоятельно в домашних условиях.

При изготовлении металлоконструкций, выполнении строительных или монтажных работ достаточно часто возникает необходимость выполнить резку металлических заготовок.

На практике используют различные виды резки металла, которые могут быть основаны на термическом или механическом воздействии на заготовки.

Механические способы резки

При работе с определенными материалами не допускается применение высокотемпературных режимов. Они приводят к утрате металлом своих физических свойств или повредить нанесенные покрытия. В этом случае применяются механические способы резки металла, которые могут выполняться при помощи ручного инструмента или специального стационарного оборудования.

Инструменты для ручного резания

Такие приспособления применяются в бытовых условиях, при выполнении строительных работ, например, при монтаже кровельных покрытий или устройстве систем вентиляции из тонколистового металла.

Чаще всего используют следующие типы инструмента:

  • Ножницы по металлу являются одним из первых инструментов для данных целей. Работа с ними требует приложения значительных усилий, отличается невысокой производительностью. В последнее время все чаще применяются электрические модификации подобного инструмента, которые позволяют существенно упростить выполнение работ и увеличить скорость резки. Основная сфера применения — работа с тонколистовыми металлическими материалами.
  • Ножовка по металлу оснащается режущим инструментом (полотном) с мелкими зубьями определенной формы. Может применяться для резки более толстых металлических заготовок, в том числе и арматуры. Более высокую производительность обеспечивает и в этом случае применение ручного электрооборудования данного типа.
  • Резка при помощи абразивного инструмента. В быту такое приспособление называется «болгаркой». Вращающийся с высокой частотой абразивный круг или режущий диск с твердосплавными напайками позволяет выполнять работы с заготовками даже значительной толщины, но в основном сфера применения ограниченно тонколистовыми материалами.

Стоимость услуг по резке металла механическим способом при помощи подобных инструментов невысока, но основной недостаток их применения — низкая производительность труда. Поэтому для более серьезных работ применяют специализированное стационарное оборудование.

Станки для резки

Наиболее часто применяется следующее оборудование для работы с различными металлами:

Гильотины для рубки металла — достаточно простое приспособление, применяемое для работы с материалом, толщина которого не более 20 мм. Оборудование такого типа обеспечивает высокое качество кромок при продольной и поперечной рубке, при этом оно отличается высокой производительностью. Основным недостатком оснащения является то, что с его помощью осуществляется только прямолинейный рез, получить деталь сложной конфигурации практически невозможно.

Ленточнопильный станок — считается одним из самых надежных и производительных типов оборудования. Рабочий орган установки (ленточная пила) приводится в движение при помощи приводных шкивов. Может использоваться для резки металла различной толщины, но основная сфера применения заключается в обработке труб, арматуры, металлического прутка.

Оборудование обеспечивает высокое качество реза, при этом основным преимуществом является минимальная потеря металла благодаря небольшому сечению реза. Станок позволяет осуществлять резку металла под углом.

Механические технологии резки металла получили широкое распространение в первую очередь благодаря низкой себестоимости выполнения работ при высоком качестве реза.

Как сделать роликовые ножницы для резки листового металла своими руками

Кроме того, отсутствие теплового воздействия позволяет сохранить все качества и свойства материала.

Термические способы резки

Оборудование для выполнения резки металла под воздействие температуры достаточно разнообразно. Принцип его действия основан на расплавление материала с последующим удалением из зоны реза, при этом применяется выдувание расплава или его испарение.

Все виды термической резки отличаются значительной производительностью, а качество реза и стоимость выполнения работ во многом зависят от применяемой технологии.

Кислородная резка

Самая распространенная технология, широко применяется для изготовления металлоконструкций, выполнения монтажных работ. Оборудование отличается простотой в эксплуатации, при этом производительность резки существенна увеличена.

Технология газовой резки основана на создании сгорающим в обогащенной кислородом среде горючим газом или жидкостью высокой температуры. Получаемый в результате воздействия пламени расплав удаляется из рабочей зоны потоком сжатого кислорода. В качестве горючего материала используют ацетилен, пропан, керосин. При этом наибольшую температуру позволяет получить именно ацетилен, но данный газ отличается повышенной взрывоопасностью, кроме того, его стоимость несколько больше.

Газовая резка позволяет резать металл значительной толщины, при этом качество реза во многом зависит от квалификации исполнителя, но в большинстве случаев требуется дальнейшая обработка кромок.

Плазменная резка

Во многом более современная технология, плазменная резка металла, основана на применении высокотемпературной плазмы, получаемой из смеси газов под воздействием электрического разряда. При этом температура вещества в плазменном состоянии в несколько раз превышает даже температуру горения ацетиленовой смеси. Это позволяет существенно увеличить скорость резания, при этом термическому воздействию подвергается только непосредственная зона резания, остальные участки заготовки не успевают нагреваться. Благодаря этому удается избежать тепловой деформации металла.

Лазерная резка

Данная технология считается одной из самых инновационных. Применение тепловой энергии лазерного луча позволяет выполнять работы по резке металла с высокой точностью. Но, к сожалению, сейчас лазерная технология резки очень дорогостояща, кроме того, существуют значительные ограничения по толщине обрабатываемого металла. Хотя современные разработки оборудования в данном направлении уже доказали существенный потенциал для развития.

Выбирая способ резки металла в первую очередь необходимо учитывать его экономическую целесообразность и требуемую чистоту обработки кромок.

В некоторых случаях (при изготовлении деталей с повышенными требованиями к качеству) предпочтение может отдаваться более дорогим способам резки.

Приспособление для УШМ для резки листового металла

astgift.ru

Резка листового металла приспособлением для болгарки

Болгарка представляет собой универсальный инструмент, которым можно резать плитку, камень, металл. Еще она подходит для шлифования поверхностей. Разносторонность данного инструмента заключается в том, что его можно переделать в стационарный станок.

В ряде случаев требуется такая конструкция, которая одновременно бы совмещала в себе функции болгарки и отрезного станка. Проблема может быть решена покупкой отдельного станка, но это будут лишние затраты. К тому же подобные конструкции делаются из дюрали, которая плохо фиксирует болгарку, в результате чего работа получается некачественной. Проблема может быть решена путем изготовления специального приспособления. Сделать это можно своими руками.

Назначение приспособы для резки металла и ее устройство

Приспособа для болгарки изготавливается для выполнения следующих задач:

  • ровная нарезка ножевой стали;
  • нарезка долов на клинках.

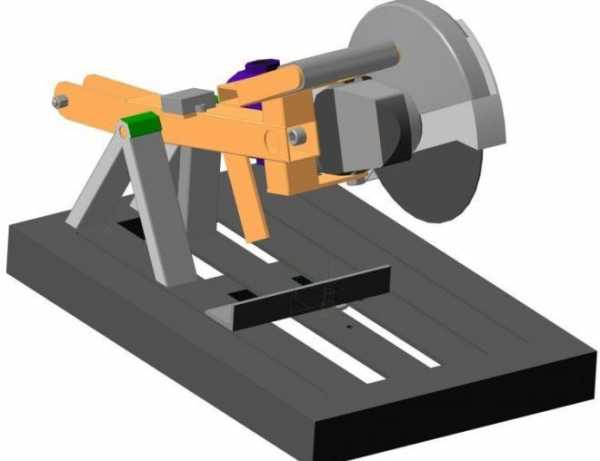

Приспособа для болгарки

Самостоятельно изготовленная приспособа для резки листового металла включает в себя следующие составные части:

  • воздухозаборник, удаляющий пыль;
  • зажимная каретка с ручкой;
  • маятниковый механизм с диском.

Воздухозаборник удаляет пыль. Он подсоединяется к стружкопылесосу при помощи шланга. При работе устройства пыль попадает в шланг и по нему движется в стружкопылесос, который препятствует загрязнению воздуха в помещении.

Зажимная каретка с ручкой состоит из пластины, имеющей толщину 3 мм, длину 15,5 см, ширину 11 см. Посередине пластины имеется резьба М8 для фиксирования ручки. На пластине имеется два пропила. Под пластиной находятся два стальных сечения, внутри квадратов проделаны отверстия с резьбой М6, на резьбу устанавливаются подшипники, под которые в качестве осей используются винты диаметром 6 мм.

Обычно используется 6 винтов для зажимной каретки. Ручка каретки представляет собой съемный механизм, предназначенный для большего удобства при работе с болгаркой. Сама каретка в процессе, когда происходит резка металла, скользит по направляющей.

Каретка для болгарки

 Инструменты, необходимые для изготовления приспособы

Для изготовления приспособлений для болгарок для резки листового металла требуются специальные насадки. Их можно изготовить самостоятельно. Понадобятся следующие инструменты:

  • металлический уголок;
  • электрическая дрель со сверлами;
  • пластина из дюралевой стали;
  • диски, диаметр которых 125 мм.;
  • саморезы;
  • бруски из дерева.

Общий порядок работы по изготовлению приспособления

Для начала берется металл, и из него вырезается пластина. Затем из получившейся пластины изготавливается угол. Для этого сначала делается треугольный вырез, а затем заготовка сгибается под углом 900.

В металлической пластине делается 6 отверстий с выемками. Отверстия необходимы для вкручивания в них саморезов, с помощью которых можно установить уголки и рукоятку. Выемки в отверстиях необходимы для шляпок шурупов. Оптимальный размер элементов крепежа — 3*35 мм.

Далее, в конструкцию вставляется металлическая пластина. Подобные приспособления закрепляются саморезами 3*20 мм.

Затем устанавливаются уголки из металла. Важно то, под каким углом разогнут первый уголок. Он должен быть разогнут под углом 600. В противном случае, конструкцию не удастся зафиксировать. Когда уголки будут установлены, на них закрепляются инструменты.

Чтобы части конструкции и сам инструмент соединялись, применяют болты с гайками с одной стороны, с другой — ручку. Болты с гайками нужны для предотвращения откручивания винта самой конструкции при резании металла.

Необходимость станины

Любая болгарка нуждается в станине. Станинами называют приспособления, облегчающие работу мастера и позволяющие ему производить резку материалов без лишних усилий.

Изготовление станины происходит следующим образом:

  • изготовление ящика из дерева;
  • удаление кожуха болгарки;
  • установка диска на инструмент;
  • фиксация диска к боковой стенке самого приспособления;
  • установка отметки в месте зазора.

Другие варианты приспособлений для болгарки

С целью удобства работы для УШМ (угловых шлифовальных машин) предусмотрены тиски или верстак. Данные устройства позволяют неподвижно фиксировать сам инструмент.

Путем установки отдельного диска болгарку можно переоборудовать в точильный станок, фиксируемый при помощи крепления.

Удобным способом является установка дисковой пилорамы из болгарки. В итоге получается станок для распилки, предназначенный для сезонной работы, который быстро разбирается при необходимости.

Пилорама из болгарки

Из болгарки можно изготовить стусло. Для этого понадобится сделать поворотной столешницу под УШМ. Затем, столешницу закрепляют под нужным углом, устанавливают диск и выполняют нарезку любого материла. Таким инструментом можно нарезать материалы из дерева, металла, камня.

Если вал болгарки вывести в отверстие верстака и надеть на него патрон для фрезерных головок, то получится стационарная болгарка с фрезером.

При закреплении упора, в котором есть прорези, поперек самого диска появляется возможность обработки металлических деталей, держа в руках само изделие.

Болгарку можно применять и в виде штробореза. Для этого потребуется насадка с прочным основанием. С таким приспособлением можно разрезать стены. При этом устройство будет перемещаться по стене более плавно, а при работе не потребуется приложения слишком больших физических усилий. Рекомендуется оснащать штроборез закрытым чехлом с отверстием, предназначенным для подсоединения его к стружкопылесосу.

Штроборез из болгарки

Изготовление транспортира для болгарки

Транспортир является необходимым приспособлением для болгарки. Он полезен для резки металла. Данное устройство позволяет точно рассчитать угол резки. Его можно сделать самостоятельно. Транспортир состоит из следующих частей:

  • петли;
  • уголка;
  • болта.

Работа транспортира проходит по следующим этапам:

  • установка направляющего уголка на плитку;
  • плотное прижатие самой заготовки к его полкам;
  • резка металла с несильным надавливанием на режущие элементы диска.

Перед началом изготовления любого приспособления для болгарки рекомендуется составлять подробные чертежи деталей и самого процесса установки.

Видео по теме: Станина для болгарки

promzn.ru

Инструмент для резки металла: разновидности, подвиды, фото

При производстве каких-либо изделий из металла, происходит обработка готовых заготовок, с целью придания им необходимой формы и достижения нужных размеров. При этом используется специальный инструмент для резки, применение которого помогает достичь необходимых результатов с высокой точностью, а также минимизировать вероятность погрешностей при выполнении работ.

Современное оборудование предоставляет широкий спектр инструмента, при помощи которого осуществляется резка металла. По критерию способов резки различают две категории инструмента, применяемого для резки металла:

  1. Механический инструмент.

  2. Термический инструмент.

Разница между данными видами заключается в способе воздействия на объект обработки – в первом случае инструмент находится непосредственно в контакте с заготовкой, во втором используется какое-либо дополнительное вещество, такое как вода, газ и т.п.

Рассмотрим более подробно, какой инструмент может быть отнесен к каждой разновидности.

Механический инструмент

Слесарная ножовка

В домашнем обиходе наиболее распространённым инструментом, при помощи которого можно отрезать металл нужным образом, является слесарная ножовка. Для того, чтобы добиться желаемого результата с таким инструментом, надо приложить не мало усилий. Добиться высокой точности также будет сложно, поэтому для тех, кто сталкивается с резкой металла регулярно, используют более профессиональный инструмент.

Если приходиться резать металл достаточно часто, задачу упросит наличие механической ножовки.

Ножницы по металлу

  • Ручные — подойдут для работы с листовым металлом небольшой толщины. Для того, чтобы получить результат высокой точности, достаточно наметить линию разреза с учетом замеров. Скорость работы с таким инструментом достаточно высокая. Ручные ножницы по металлу, в свою очередь, можно разделить в зависимости от способа воздействия на несколько подвидов, такие как силовые, пальцевые, рычажные и пр.

  • Шлицевые используются для того, чтобы резать металл как по прямой линии, так и для фигурных разрезов. Преимуществом ножниц такого типа является отсутствие потребности в большой площади помещения – качественная резка осуществляется и в ограниченном пространстве.

  • Гильотинного типа – отличаются высокоточными результатами. Кроме того, будут самым подходящим вариантом в случае наличия дополнительного покрытия металла, поскольку не повреждают его в процессе взаимодействия.

Подразделяются на:

  1. Ручные – не подойдут для толстого металла, поскольку воздействие происходит исключительно за счет силы человека.

  2. Механические – предусматривают наличие электродвигателя, поэтому обладают высоким уровнем производительности.

  3. Гидравлические – самые высокоточные из всех типов ножниц, режущих по металлу, и используются в тех случаях, когда важен каждый миллиметр полученного результата. Кроме того, в продаже имеются усовершенствованные модели, которые могут воспроизводить результат несколько раз по единожды заданным параметрам, за счет чего достигается высокая производительность и ускоряется процесс работы.

Пила сабельная

По внешнему виду похожа на электрическую дрель, сверло которой заменяется небольшой пилой. Возможны варианты, оснащенные аккумулятором, либо сетевые пилы, работающие при подключении к источнику бесперебойного тока. Отличительной чертой такого инструмента является возможность замены пильного полотна в зависимости от желаемого результата. К примеру, узкое полотно используется в случаях, когда необходимо получить искривленный разрез большого угла. Однако, новичку будет сложно добиться желаемого результата – для работы с такой пилой необходимо наличие определенных навыков, а также физической силы.

Пила дисковая

Самый распространенный вариант, поскольку обладает рядом преимуществ, в том числе простота в использовании. Основным элементов такого инструмента выступает диск, который выполняется их специально разработанных сплавов. Послужит прекрасным вариантом для резки профилей из металла. При работе с ней практически не образуется отходов в виде стружки и прочего мусора, а также достигается высокая точность результата, которая зависит от диаметра диска. Однако, наличие широкого диска предусматривает широкий функционал инструмента.

При работе дисковой пилой получается достаточно острый край, что требует постобработки результата. Кроме того, этот инструмент является достаточно крупным, что не всегда удобно при транспортировке. Стоимость такой пилы варьируется в зависимости от производителя и может быть достаточно высокой.

Углошлифовальная машина

В обиходе известна как болгарка. Несмотря на то, что изначальным предназначением такого инструмента была шлифовка, сегодня он достаточно успешно используется с целью резки металла. Современные производители предусмотрели целый ряд функций для такого инструмента, поэтому болгарки могут и резать, и шлифовать, и зачищать. Необходимо только приобрести дополнительные расходники.

Термический инструмент

Такой тип механизмов осуществляет резку металла путем воздействия определенных веществ, нагретых до высокой температуры. Поскольку используется на крупном производстве в работе с большими объемами, поэтому подразумевает покупку дорогостоящего габаритного оборудования.

Подразделяется на следующие подвиды:

  1. Газовое либо кислородное воздействие:

  1. Газоэлектрическое воздействие.

Использование такого инструмента позволяет резать толстый металл, но одним из недостатков, в то же время, выступает большое количество отходов производства. С использованием такого инструмента сложно достичь высокой точности, а также металл подвергается деформации под воздействием высоких температур.

Плазменное оборудование

Самый современный метод, который обладает огромным количеством преимуществ в профессиональном использовании – это плазменное оборудование резки металла. Поэтому он получил широкое распространение на различных типах производства.

Видео

Добавить комментарий

www.stroy-krov.ru

РубрикаРазное

Добавить комментарий
