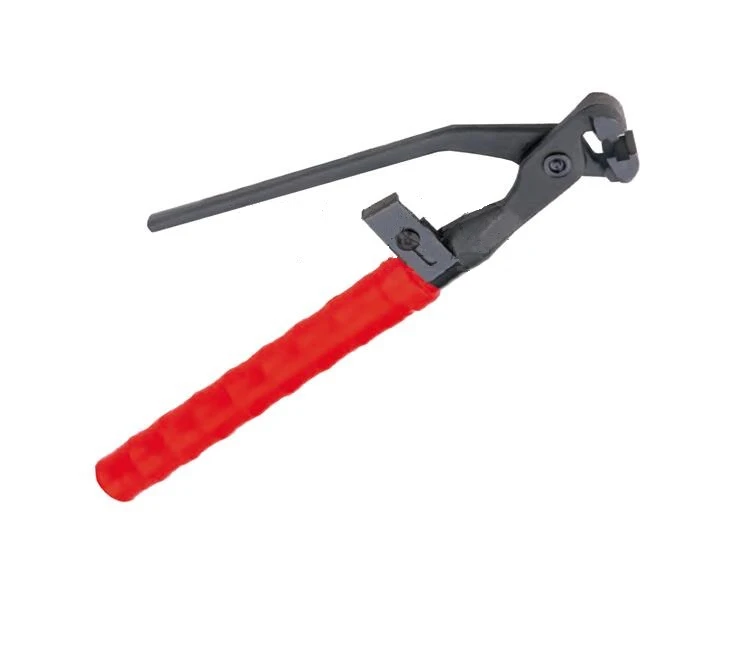

Приспособления для вязки арматуры: Приспособление для вязки арматуры EDMA

Содержание

изготовление инструмента для вязания своими руками

Арматурный крючок — инструмент, предназначенный для связывания арматуры специальной проволокой. Внешне это металлический стержень с изогнутым концом, необходимый для захватывания проволоки. С другого конца расположена ручка. Можно купить крюк в магазине или же изготовить самостоятельно. Второй вариант предпочтительнее, потому что у заводских изделий может быть тонкий стержень или неудобный загиб крючка.

Виды крючков для вязки
Изготовление инструмента из электрода
Приспособление из шуруповерта
Технология работы с крючком

Виды крючков для вязки

В зависимости от выполняемых работ требуется разнообразный инструмент:

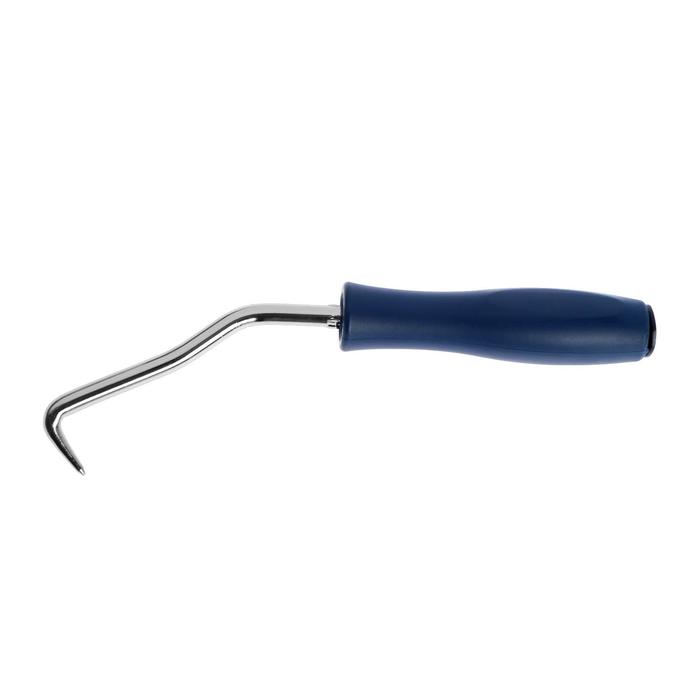

Простой крючок. Состоит он из изогнутого стержня с загнутым крюком. Им ведется захватывание проволоки. С другой стороны расположена рукоятка со встроенным в нее подшипником. Благодаря ему, идет вращение инструмента, и петля туго затягивается.
Винтовой крючок. Принцип вязания проволоки тот же. Но данный крючок для вязания арматуры является механизированным приспособлением. В конструкцию встроена червячная передача. Благодаря этому, идет поступательное движение крючка в период его вращения. Значительно увеличивается скорость вязки. Но и возрастает стоимость изделия. Поэтому применяется оно при больших объемах работы.
Пистолеты для крепления. Такие изделия применяются в случае вязки арматуры под большие фундаменты зданий, где насчитываются тысячи узлов. Работа пистолета автоматизирована. Он заправляется мотком проволоки. Как только арматура совмещается, пистолет автоматически формирует узел в нужном месте. Затем лишняя проволока обрезается. К недостатку относится излишний расход материала, но это компенсируется лучшим натяжением. Значительно возрастает скорость вязки. Приспособление дорогое, поэтому используется только на крупных объектах.

Изготовление инструмента из электрода

Вязальный крючок для арматуры можно изготовить своими руками из проволоки диаметром от 4 мм.

Для этого применяются сварочные электроды как наиболее прочные.

Порядок изготовления следующий:

На одном конце проволоки формируется небольшая петля. Она будет служить упором для рукоятки. Петля делается аккуратно, чтобы конец закруглялся в сторону стержня. В процессе работы это место не должно цепляться за одежду.
В центральной части стержень сгибается под углом 30 градусов в форме коромысла.
На стержень нанизывается несколько шайб до упора с петлей. Это место будет фиксировать рукоятку.

Рукоятку можно изготавливать в разных вариантах:

Берутся 2 трубки, составляющие 1/3 длины стержня. Если пруток диаметром 4 мм, то одна из трубок должна иметь внутренний диаметр 5- 6 мм. Она надевается на пруток. Вторая трубка должна иметь больший внутренний диаметр. Надевается она сверху, и вся система заклепывается молотком.

Берется 1 трубка. Надевается на стержень. Приваривается шайба к ручке и прутку для фиксации.
На токарном станке из плотной древесины вытачивается ручка с отверстием под пруток. Вместо древесины можно использовать полимерную трубу. Для стопора приваривается шайба.

Если снизу не сделать кольца, то требуется также приваривать шайбу.

На последнем этапе противоположная часть от ручки электрода затачивается в виде конусной формы. При помощи пассатижей она заворачивается. Изготавливается крюк для вязки арматуры такой длины, чтобы им удобно было работать.

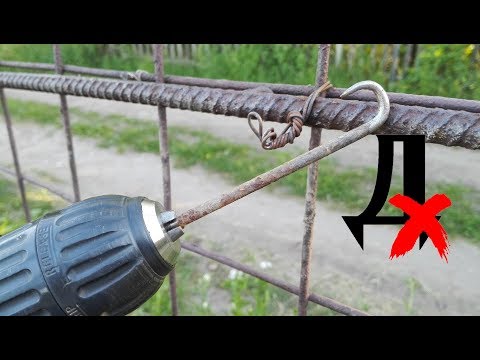

Приспособление из шуруповерта

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

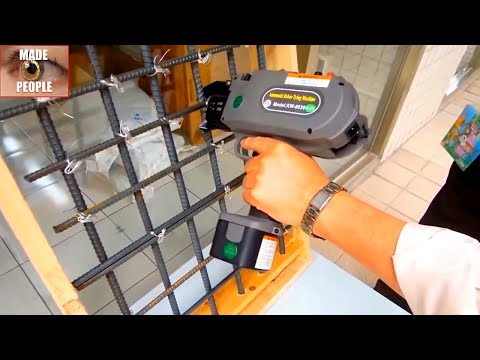

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Технология работы с крючком

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

Нарезанная проволока складывается вдвое.
Протягивается под местом пересечения арматур.

Свободные концы проволоки скрещиваются.
Крючок протягивается в проволочную петлю и зацепляет свободные концы.
Начинаются вращательные движения, при которых происходит заворачивание проволоки.
Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

При скреплении арматуры использовать сварку дорого. Приспособление для вязки является оптимальным вариантом. Его легко изготовить своими руками из подручных материалов. Таким приспособлением качественно выполняются работы, и обходится оно дешево.

Крючок для вязки арматуры: изготовление и применение

Армирование бетонных конструкций в разы увеличивает их прочность. Для каркаса применяется строительная арматура периодического профиля, диаметр подбирается в зависимости от максимальных расчетных нагрузок. Металл принимает на себя усилия на изгиб и разрыв и не позволяет бетону прогибаться выше допустимых значений. Прогиб для бетона – крайне нежелательное явление, при таких нагрузках он трескается, механические повреждения могут достигать критических значений, приводящих к полной потере устойчивости архитектурной конструкции.

Крючок для вязки арматуры

Способы вязки арматуры

Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.

Как можно фиксировать арматуру?

Вязка стеклопластиковой арматуры

При помощи электрической сварки

Таким методом в настоящее время на стройках почти не пользуются, но лет 40 тому назад он был главным, только так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.

Сварка арматуры

Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения. Как следствие – появление брака.

Но у такого способа есть несколько существенных недостатков.

Во-первых, надо на рабочем месте держать сварочный аппарат и длинные кабели, что намного усложняет работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
В-третьих, не на всех строительных объектах есть электричество.

При помощи вязальной проволоки

Вязка может выполняться ручным, полуавтоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным. Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

Вязка арматуры

Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.

Виды приспособлений для вязания

Опытные строители знают, что качество и скорость вязания напрямую зависят от умения, фактор инструмента имеет второстепенное значение. Всегда имейте это в виду, не стоит покупать дорогостоящие приспособления.

Вид инструмента для вязания	Краткое описание технических параметров
Обычный	Самое простое, дешевое, но очень эффективное приспособление. Изготавливается из проволоки, в нескольких местах изгибается под определенными углами, за счет чего облегчается и ускоряется процесс закручивания проволоки. Ручка вращается вокруг своей оси, конец крючка сточен под конус. Форма вязального крючка испытывалась многие годы тысячами рабочих, используемый сегодня вариант считается самым удобным и простым. Во время изготовления руководствуйтесь достижениями коллективного разума.
Полуавтоматический	Промышленное приспособление, внутри ручки и на стержне имеется винтовая резьба. Крючок вращается только в одну сторону при движении ручки вверх и вниз. При первоначальном натягивании проволока сразу начинает вязаться, количество движений ручки зависит от профессионализма рабочих. Самые опытные умеют подбирать такую длину концов, что полное вязание происходит за счет одного движения. В опытных руках такое приспособление заметно повышает производительность труда при отличном качестве.
Автоматический	Придуман для профессиональных строителей, но не пользуется у них популярностью. Из-за большой массы тяжело работать, необходима только специальная проволока, требует большой точности расположения арматуры, в противном случае часто делает пропуски. Кроме того, стоимость такого несовершенного инструмента не всем по карману. Во время вязания много времени уходит на замену катушек, автоматом нельзя работать под дождем. Мы перечислили самые главные недостатки, но есть еще и менее существенные. Вывод – раз профессионалы им не пользуются, то такое изобретение можно считать напрасным.

На заметку! Есть варианты приспособления шуруповерта для ускорения вязки, но практического смысла в этом нет. Дело в том, что шуруповерт оправдывает себя лишь в том случае, когда длина концов проволоки выбрана неправильно и во время закручивания приходится делать много оборотов. Профессиональный вязальщик делает это за 2–3 оборота. Ему намного проще пользоваться обыкновенным крючком, чем работать тяжелым и неудобным шуруповертом.

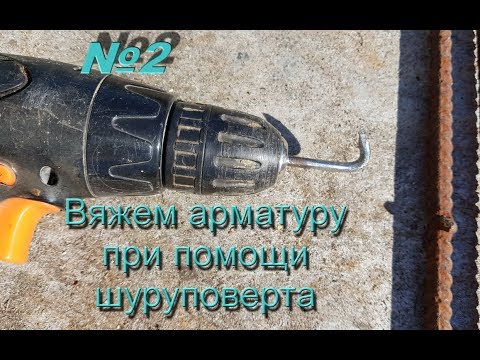

Крючок из шуруповерта для вязки арматуры

Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв. Это очень важно, с жесткой проволокой сложно работать. Кроме того, она не выдерживает многократного перекручивания и разрывается.

Пошаговая инструкция по вязке арматуры

В некоторых статьях утверждается, что вязать арматуру легко и просто. Это правда, если вам необходимо зафиксировать 5–10 прутков. Для большого объема надо иметь практические навыки, а они не появляются легко и просто, надо натренировать глаз и мышцы, довести свои действия до автоматизма. Только после этого вязание будет по-настоящему простым и качественным.

Перед началом работы болгаркой разрежьте моток проволоки с таким расчетом, чтобы длина равнялась 15–20 см, конкретные значения зависят от диаметра арматуры.

Шаг 1. Согните проволоку пополам и положите на ладонь левой руки – заготовки всегда будут рядом, не надо совершать лишних движений, расходовать силы и терять время.

Заготовки

Количество заготовок примерно 40–50 шт., выбирайте столько, сколько удобно удерживать в руке. Если концы перепутались, то носиком крючка поправьте их, проволока должна вытягиваться легко и по одной, рядом расположенные не будут падать на землю.

Важно. Мы специально максимально подробно рассказываем все подробности и секреты профессиональных вязальщиков. Каждый из них немого ускоряет и облегчает процесс, а в сумме достигается заметный положительный эффект.

Шаг 2. Правой рукой вытяните из пучка одну проволоку, пальцами левой руки согните концы, а правой уменьшите радиус изгиба. Не надо делать радиус очень маленьким, это усложняет попадание в него носиком крючка. Приходится долго прицеливаться, поправлять положение и только после этого вязальный крючок может занять рабочее положение.

Приемы вязки арматуры

Шаг 3. Под углом примерно 90° согните кончик проволоки. Очень важно правильно определить длину загибаемой части, от этого зависит количество оборотов крючка и, соответственно, скорость вязания. Длина зависит от диаметров связываемой арматуры, она должна примерно на сантиметр превышать их сумму. Если все сделать правильно, то завязывание происходит после 2–3 оборотов крючка. Выше мы уже упоминали, что профессионалы никогда не пользуются шуруповертом, за то время, пока он настраивается, рука сделает несколько вращательных движений, можно приступать к фиксации следующего узла. Сгибание проволоки выполняет еще одну функцию – упрощает ее подвод под узел привязывания.

Шаг 4. Левой рукой подденьте согнутым кончиком проволоки под арматурину, изгиб должен немного возвышаться над поверхностью верхнего прутка.

Проволоку нужно поддеть под арматуру

Шаг 5. Длинные концы плотно зажмите пальцами левой руки, а правой потяните крючок на себя. Усилия средние, вам надо выпрямить проволоку и плотно прижать ее к арматуре. Тяните проволоку до тех пор, пока она примерно на сантиметр не возвышается над сеткой. Положение крючка должно быть вертикальным. Здесь важно регулировать, с какой стороны вытягивается проволока. Если согнутая половинка имеет достаточную длину, то сильно зажмите отрезанные, не позволяйте им увеличиваться. И наоборот, если надо подтянуть кольцо, но немного попускайте их.

Крючком нужно подтянуть проволоку

Шаг 6. Прислоните концы проволоки к крючку и начинайте его вращать. Стягивайте до тех пор, пока усилие немного не увеличится. Очень сильно не надо, проволока порвется и придется все повторять сначала.

Скручивание проволоки крючком

Сила определяется опытным путем, после нескольких вязок вы уже будете понимать, как правильно и рационально работать. Все движения станут оптимальными, лишние исключаются.

Вязка арматуры с помощью крючка

Не спешите и не нервничайте, вяжите в спокойном темпе. Непродуманные движения приносят только вред. Как только началось закручивание, сразу отпускайте концы проволоки в левой руке. Носик крючка их подденет и загнет в горизонтальное положение, ничего потом не придется поправлять.

Вязка арматуры

Практический совет. Длина приспособления зависит от технических особенностей арматурного пояса. Если он имеет два уровня с большими расстояниями между ними, то эту особенность обязательно следует иметь в виду. Опытные вязальщики имеют набор крючков с различными размерами. Дело в том, что слишком длинные усложняют процесс вязки арматуры на верхнем уровне.

Схема вязки арматуры

Переходите на полуавтоматический крючок только после того, как появится солидный практический опыт работы с обыкновенным. Этот инструмент требует более точной регулировки длины проволоки, при невыполнении условия работа не упрощается, а усложняется в сравнении с простым.

При планировании армирования ленточного фундамента проводится немало расчетов, в том числе – и количества необходимого материала. Получить представление и о количестве узлов, подлежащих связыванию и количестве необходимой для этого проволоки поможет калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента.

Видео — Вязание арматуры крючком

Как самостоятельно изготовить крючок

Лучше всего приспособление купить в специализированном магазине, но сделать это не всегда возможно. Особенно большие проблемы возникают у жителей отдаленных деревень, им приходится несколько часов добираться в одну сторону, и то при условии, что грунтовые дороги находятся в проезжем состоянии. Выход есть – крючок можно сделать самостоятельно в течение всего одного часа.

Схема крючка

Понадобится кусок проволоки диаметром примерно 6 мм и длиной ≈ 20 см.

Проволока для крючка

Небольшой отрезок бруска с отверстием для ручки и две шайбочки. Отверстие должно примерно на 0,5 мм превышать диаметр проволоки для гарантирования свободного вращения.

Брусок с отверстием

Шаг 1. Разметьте проволоку. Надо знать длину ручки (метку делайте с запасом 4–5 мм на шайбы и для свободного вращения), место первого изгиба, через 5 см место второго изгиба, и участок загиба под крючок.

Разметка

Важно. Используйте только катанку, если ее нет, то можно взять электрод. Предварительно сбивается флюс.

Катанка отлично гнется, что упрощает процесс изготовления, сталь при таких резких загибах дает трещину. Если нет катанки, то отжигайте стальную. Нагрейте ее до ярко-красного цвета и постепенно охлаждайте. За это время происходят изменения в кристаллах металла, цементит переходит в феррит, он становится мягким.

Шаг 2. На наждачном станке или болгаркой заточите острие крючка под конус.

Заточка конца проволоки

Это надо делать обязательно, в противном случае очень сложно вынуть инструмент после связывания арматуры. Но это потребуется много времени и усилий, а конусная форма решает все проблемы. Длина конуса примерно 3–4 см.

Заточенная проволока

Шаг 3. Вертикально зажмите заготовку в тисках, ударами тяжелого молотка начинайте гнуть. Острие крючка должно быть под углом примерно 80°. Не делайте большого загиба, это усложняет процесс вязки арматуры. При вынимании его приходится сильно наклонять, а это не всегда возможно и довольно неудобно.

Изгиб кончика проволоки

Шаг 4. Согните проволоку под ручку. Для этого ее надо опять зажать в тисках и рукой надавливать в нужную сторону. Периодически контролируйте угол по предварительно нарисованному эскизу приспособления.

Изгиб проволоки

Шаг 5. По нанесенной метке сделайте изгиб для возможности придания крючку вращения при закручивании.

Продолжение процесса гибки

Практический совет. Очень точно углы контролировать нет необходимости. В процессе вязания их можно подкорректировать для облегчения вращения.

Шаг 6. Вставьте в тиски готовое изделие и выровняйте его таким способом, чтобы все участки и колена располагались на одной линии.

Изогнутая заготовка крючка

Шаг 7. Приварите нижнюю упорную шайбу ручки. Она располагается у самого изгиба, выставьте ее перпендикулярно оси проволоки. Варите осторожно, правильно отрегулируйте силу тока, не прожигайте тонкий металл.

Упорная гайкаПриваривание гайки

Шаг 8. Вставьте на место ручку и приварите вторую шайбу, она не допускает ее выпадения при работе. Здесь также надо сваривать аккуратно, деревянная ручка из-за перегрева может воспламениться.

Для уменьшения трения во время вращения крючка в ручке металлическую проволоку рекомендуется смазать солидолом или иной густой смазкой. Дополнительно дерево будет защищаться от процессов гниения. Если дерево во время сварки быстро загорается, то торцы рекомендуется замочить в воде, испорченные участки можно потом отрезать.

Шаг 9. Проверьте работоспособности крючка.

Готовый крючок

Если обнаружились проблемы, то их надо исправить.

Изделие плохо поворачивается вокруг ости. Регулировка делается изменением поворотного плеча. Чем оно больше – тем выше усилия закручивания проволоки, но работа немного усложняется. Рука должна двигаться с увеличенной амплитудой.
Крючок тяжело вынимается после затягивания проволоки. Может быть три причины: большой угол загиба, малый конус затачивания и шероховатая поверхность. Каждая из них легко ликвидируется, исправлять проблему надо до тех пор, пока работать крючком станет удобно.

Постарайтесь довести приспособление до идеального состояния, вам придется ним вязать очень много узлов. Расстояние между точками фиксации зависит от диметра арматуры, размеров клетки и конкретного назначения железобетонного изделия.

Воспользуйтесь нашим калькулятором, если вам необходимо быстро и точно рассчитать количество арматуры для ленточного фундамента. В статье по ссылке подробная информация о методике расчета и полезные рекомендации.

Видео — Самодельный крючок для вязки арматуры
