Гараж своими руками из металлопрофиля чертежи

Построить гараж своими руками можно из разных стройматериалов, но именно они обеспечивают надежность и долговечность сооружения. Так, гараж из легких щитовых материалов можно смонтировать за 2-3 дня, и даже утеплить его на случай холодов, но будет ли такая постройка надежной, долговечной и удобной в эксплуатации? Поэтому, прежде, чем строить гараж, необходимо разработать проект с привязкой к местности и конкретным материалам, оформить чертежи и продумать все необходимые функции и удобства, которые гараж должен выполнять. После заготовки материалов, выбора строительных инструментов и выбора технологии строительства можно начинать работы.

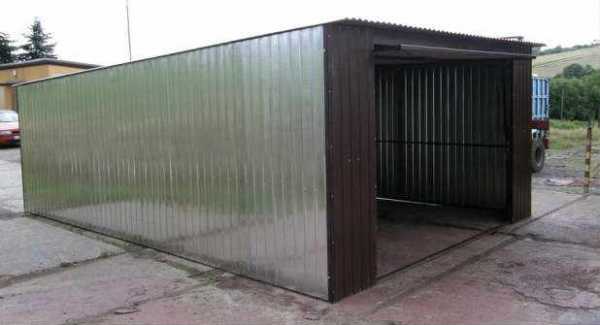

Гараж из металлопрофиля

Размеры самодельного гаража

Строительные нормы и правила № 2.07.01-89 и № 21-01-97 регламентируют строительство отдельного или пристроенного гаража согласно его размерам и местоположению объекта:

  1. Расстояние до соседнего гаража или земельного участка ≥1 метр, расстояние от стоящего рядом жилья ≥ 6 метров;
  2. Гаражные ворота нельзя располагать на одной линии с «красной линией», минимальное расстояние от нее отступ ≥5 метров. «Красная линия» разделяет границы земельных участков. Это условная граница, которая на карте обозначается красной линией и отделяет конкретный участок от соседних кварталов и микрорайонов, улиц, дорого и проездов, площадей и централизованных инженерных коммуникаций;
  3. Стандартный гараж для одной машины имеет габариты 3 х 5 метров, для двух машин – больше по всем сторонам на 4,5-5 метра. Высота гаража должна быть не меньше 2-2,5 метров, свободное расстояние вокруг автомобиля – 1 метр.

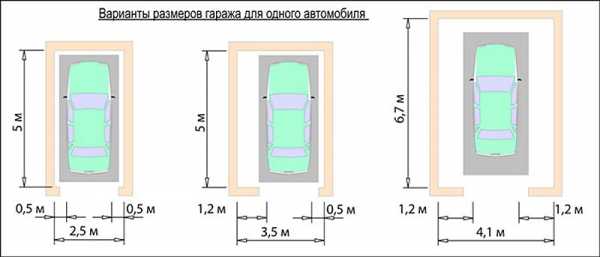

Стандартные габариты гаража для одной машины

Размеры будущего гаража влияют на комфортность его эксплуатации. На небольшом земельном участке все поневоле стремятся сэкономить пространство, но минимальные размеры гаража не должны уходить от следующих требований:

  1. Минимальная высота гаража должна быть на 50 см выше среднего роста человека;
  2. Минимальная ширина гаража должна отталкиваться от ширины автомобиля с добавленными 80 см;
  3. Минимальная длина гаража должна соответствовать длине автомобиля, умноженной на 1,5.

Самый дешевый проект самодельного гаража – из металлопрофиля. При соответствующем наружном и внутреннем утеплении, антикоррозийной защите и надежном фундаменте такое сооружение будет служить достаточно долго – несколько десятков лет. Любой чертеж гаража из металлопрофиля опирается на основы каркасного строительства, то есть, сначала создается металлический каркас, который затем обшивается профлистом или другим листовым металлическим прокатом, утепляется и декорируется (также снаружи и внутри). Монтаж каркаса проводится по одной технологии для всех сооружений на основе металлических каркасных элементов.

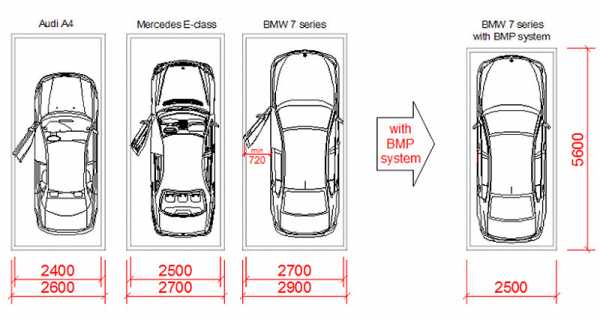

Стандартные габариты гаража для разных легковых автомобилей

Типы кровли для гаража

Кровля такого гаража обычно делается односкатной, так как это – самая простая, но надежная и дешевая конструкция. Нижний скат крыши проходит параллельно одной из стен гаража таким образом, чтобы покатом он был повернут к наветренной стороне. Уклон ската крыши должен обеспечивать беспрепятственный сход снега, талой или дождевой воды. Чтобы правильно рассчитать угол уклона ската, следует принимать во внимание следующие факторы:

  1. Климатическая и географическая зона. Односкатная кровля с уклоном 5-7° широко применяется в регионах с умеренными среднегодовыми осадками или в регионах с сильными ветрами;
  2. Вид кровельного покрытия. Профнастил можно укладывать на крышах любого типа;
  3. Архитектура объекта и соответствие гаража общему виду архитектурного комплекса, если есть рядом стоящие гаражи или другие постройки.

Важно! Уклон односкатной крыши гаража из металлопрофиля должен быть не больше 30°.

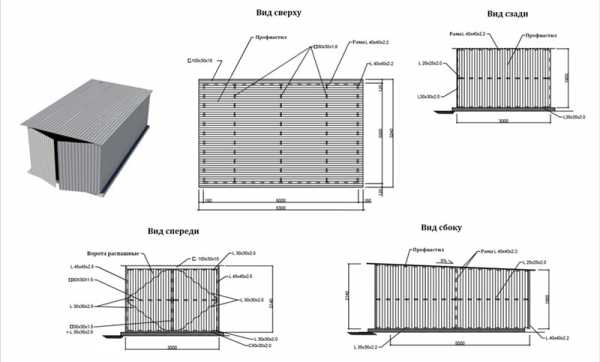

Схема гаража из металлопрофиля с односкатной крышей приведена на рисунке ниже:

Чертеж металлического гаража с односкатной крышей

Двускатную крышу делают на гаражах с большой площадью или если односкатный вариант не подходит по климатическим условиям.

Важно: В регионах с обильными снегопадами уклон двускатной кровли должен быть больше 45°.

Преимущества гаражей с двухскатной крышей:

  1. На чердаке двухскатной крыши есть много места для чердачного помещения;

Недостатки:

  1. Необходимость конструировать стропильную систему, что представляет определенные сложности при самостоятельном строительстве гаража и крыши;
  2. Большой по сравнению с односкатной расход строительных материалов и увеличение времени строительства.

Стропильная система для двухскатной гаражной крыши делается по наслонной или навесной схеме.

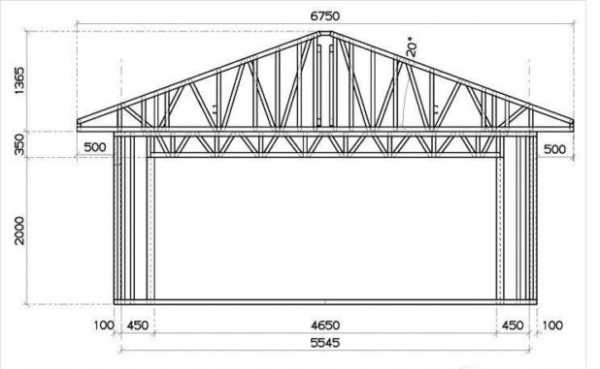

Чертеж гаража с двухскатной крышей
  1. Наслонная стропильная система использует деревянные балки-опоры для стропил. Нижняя часть конструкции крепится к вертикальным балкам, верхняя часть опирается на прогоны. В такой схеме сначала монтируется рама крыши, затем – конек. Стропила крепятся с противоположных сторон парами и крепятся к раме;
  2. Навесная стропильная схема делается с упором стропил на стены гаража, вся система собирается из ферм треугольной формы – деревянных или металлических. Так как сам гараж будет собираться из металлопрофиля, то кровельную систему тоже рекомендуется собирать из металлических элементов для надежного сочленения.

Важно: Наслонная стропильная система собирается, если в гараже будут стоять два и больше автомобиля, а в самом боксе будут дополнительные опоры или внутренняя перегородка. Наслонную конструкцию оптимально монтировать для гаражей с пролетами до 5 метров.

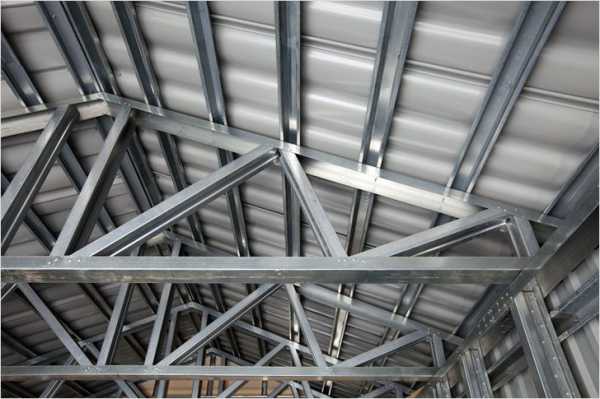

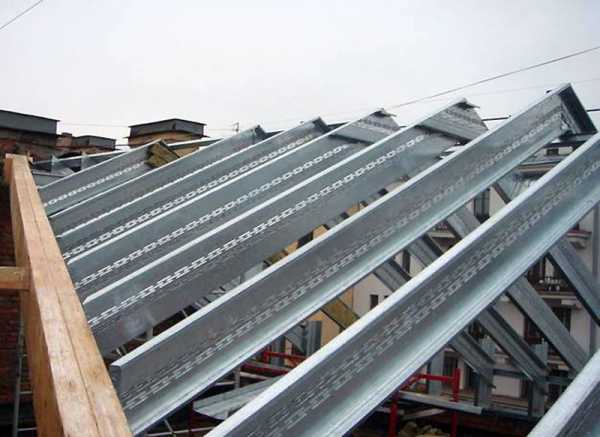

Металлические стропильные фермы

Гараж-пристройка

Металлический гараж к дому из любых стройматериалов пристраивается нечасто, но при необходимости осуществления такой комбинации следует знать некоторые особенности:

  1. Общая стена должна изолироваться негорючими материалами, так как гараж, даже металлический, увеличивает риск пожара;
  2. Фундамент гаража должен быть такой же глубины, что и основание дома. Это необходимо, чтобы не вызвать деформаций основного фундамента при пристраивании гаража;
  3. Скат гаражной крыши должен находиться ниже крыши дома. Чтобы фундамент гаража не затопило талыми или дождевыми водами, вокруг гаражного основания делается отмостка с гидроизоляцией. Также гидроизолируется стык кровельных материалов дома и гаража;
  4. Угол наклона гаражной крыши должен быть больше угла крыши дома;
  5. Декоративная отделка гаража-пристройки должна соответствовать декоративному покрытию наружных стен дома.

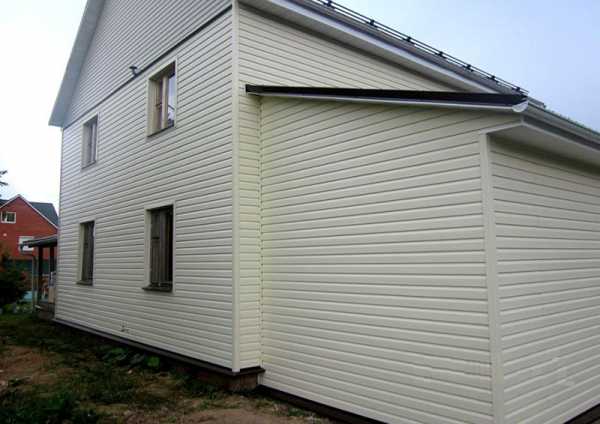

Гараж-пристройка

Для строительства гаража из металлопрофиля понадобится до двух месяцев – такой достаточно большой срок получается из-за необходимости заливать мелкозаглубленный ленточный фундамент, который будет схватываться и затвердевать не менее 28 суток. Сборка каркаса и обшивка профлистом занимают гораздо меньшее время.

Проект гаража из профнастила включает в себя следующую информацию:

  1. Чертеж гаража в четырехмерной проекции. Основной чертеж содержит:
    1. Наружные и внутренние размеры гаража;
    2. Угол наклона кровли;
    3. Тип ворот – распашные, раздвижные, с вертикальным открыванием, и т.д;
    4. Тип кровельных материалов;
    5. Параметры металлического каркаса.

Расчет бетона для заливки фундамента

При возведения ленточного и столбчато-ленточного фундамента расчеты производятся разными способами. При расчете свайного фундамента используется следующая формула:

Где:

  • V – объем бетонной сваи;
  • r – радиус бетонной опоры;
  • h – длина бетонной опоры;
  • π – математическая постоянная величина = 3,14.

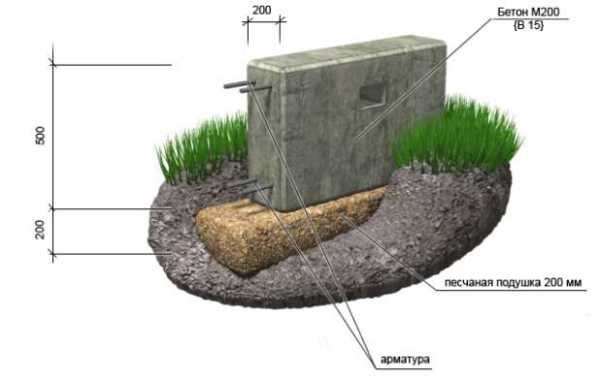

Ленточный фундамент гаража

Для расчета бетона ленточного фундамента нужно знать длину (L), высоту (H) и ширину (B) ленты. Общий объем бетона рассчитывается так:

При расчете количества профнастила вся площадь кровли раскладывается на простые геометрические фигуры, и отдельно вычисляется площадь каждой из них:

  1. Площадь прямоугольного треугольника — S= ½ x a * b, где a и b – катеты треугольника;
  2. Площадь остроугольного, тупоугольного, разностороннего, равнобедренного или равностороннего прямоугольника – S = ½ * а * h, где а– стороны треугольника, h– высота, опущенная на сторону треугольника;
  3. Площадь прямоугольника – S= a * b, где a и b – стороны прямоугольника.

Строительство гаража

Инструменты для строительства металлического гаража

Для строительства фундамента и монтажа металлического каркаса нужны такие инструменты:

  1. Емкость для замешивания раствора или бетономешалка;
  2. Ручной или электробур, сварка и шуруповерт;
  3. Лопата, деревянные колья и строительный шнур;
  4. Пассатижи, ножницы по металлу или шлифмашинка;
  5. Отвес и уровень;
  6. Метизы: саморезы, гвозди, винты, болты, шайбы и гайки, заклепки;

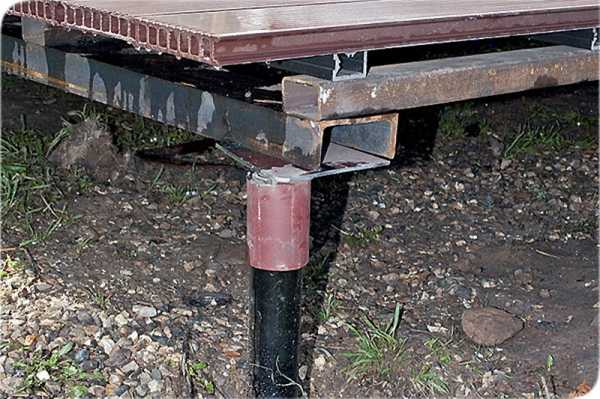

Свайный фундамент

Участок подготавливается следующим образом:

  1. Места закладки фундамента расчищается и выравнивается;
  2. По наружному и внутреннему периметру фундамента натягивается шнур на колышках;
  3. Размечается смотровая яма.

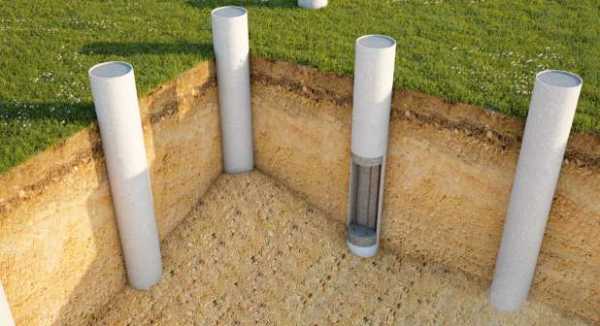

Возведение свайного фундамента
  1. По разметке роется траншея шириной 0,4 м, дно траншеи трамбуется;
  2. Бурятся скважины глубиной 0,4 м и 0,4 м для заливки свай, дно скважин трамбуется;
  3. Дно скважин закрывается песчаной подушкой слоем 0,1 м, увлажняется и трамбуется;
  4. В скважины устанавливаются бетонные или асбестоцементные сваи;
  5. Вяжется и сваривается арматурный пояс для свай из арматуры 12-14 мм, устанавливается в каждую скважину;
Армирование свай

Далее сваи заливаются бетонным раствором:

  1. Первая свая заливается наполовину, опора приподнимается на 10-15 см, чтобы раствор залил дно скважины. После этого сваю можно заливать бетоном до конца;
  2. Таким же образом заливаются остальные сваи;
  3. Опоры закрываются гидроизолятором, верх сваи поливается водой 2-3 дня, чтобы раствор при затвердевании не растрескался.
Как заливается бетонная лента
  1. Монтируется деревянная опалубка выше уровня основания на 8-10 см, стенки опалубки гидроизолируются;
  2. Вяжется или сваривается армокаркас высотой 0,4 м, шириной 0,2 м, устанавливается на дно траншеи на подкладки высотой 4-5 см;
  3. Траншея заливается бетоном, который затвердеет через 28 суток, после чего опалубка разбирается, и на ленте формируется металлический каркас гаража.

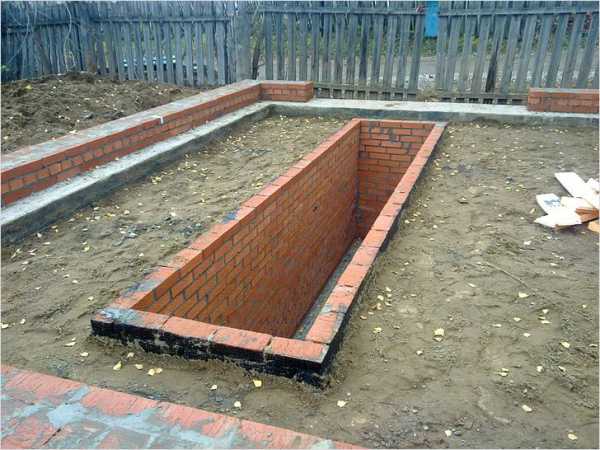

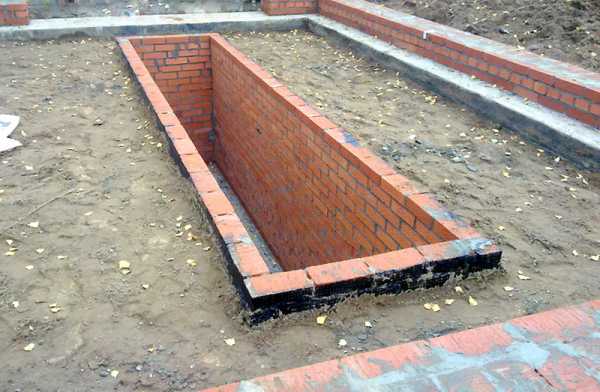

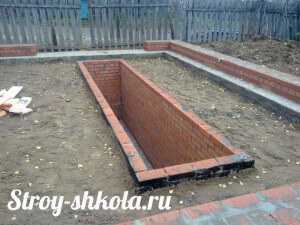

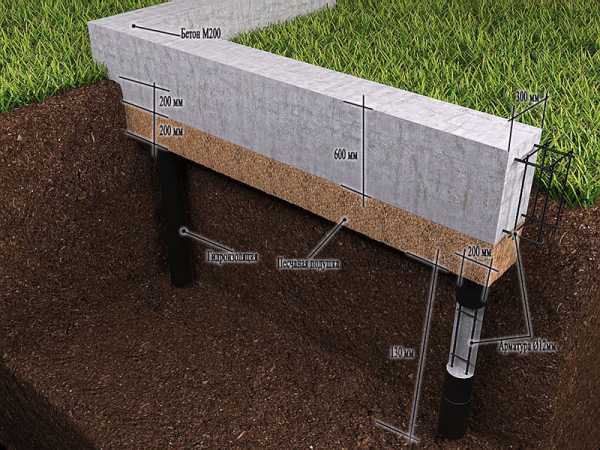

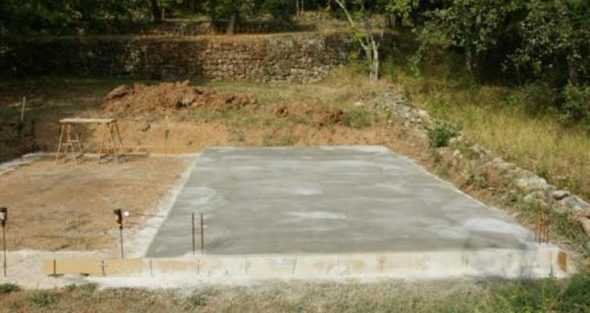

Ленточный фундамент и смотровая яма
Пол в гараже настилается в несколько заходов
  1. Черновой пол защищается от влаги несколькими слоями рубероида;
  2. Вдоль стен гаража прокладывается демферная лента;
  3. Смотровая яма обносится опалубкой, пол заливается слоем бетона 0,3 м;
  4. После затвердевания чернового бетонного пола делается чистовая стяжка толщиной 4-5 см.

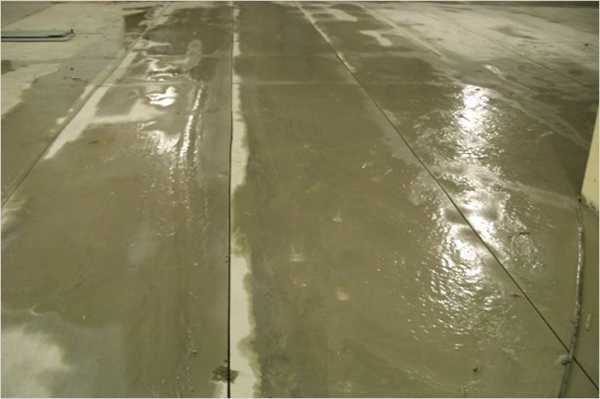

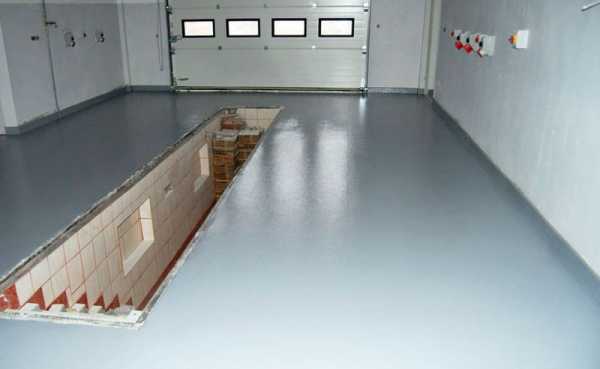

Бетонный пол в гараже

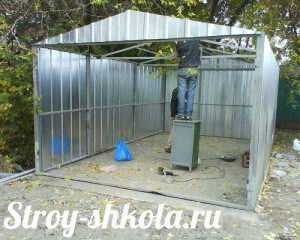

Металлический каркас можно собрать отдельно на грунте из разных деталей или смонтировать сразу на фундаменте. Опорные несущие трубы режутся в размер и соединяются сваркой или метизными соединениями. Периметр фундамента обносится стартовым профилем, к которому крепятся металлические углы и промежуточные опорные трубы. Все стены гаража усиливаются стальными поперечинами.

Далее собирается рама для обустройства крыши гаража. Стропильная система собирается на земле, затем конструкция поднимается и крепится к стенкам гаража. Параллельно монтажу крыши производится задел для сборки ворот: сваривается рама, к которой привариваются петли для навешивания створок ворот.

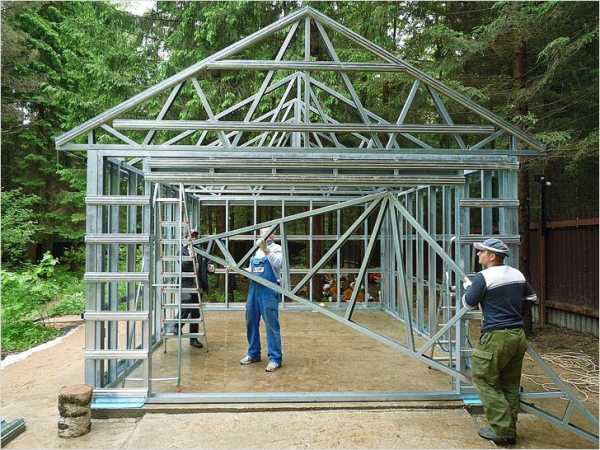

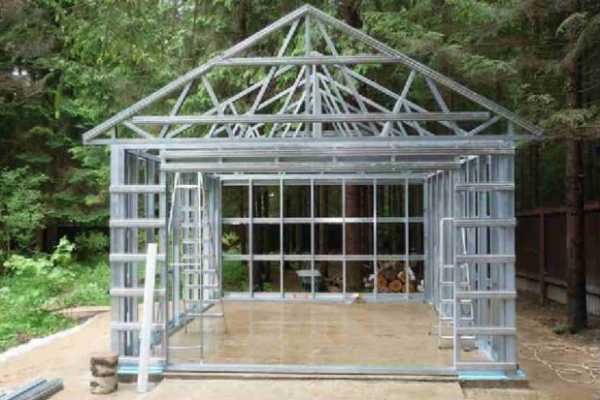

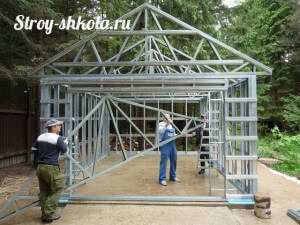

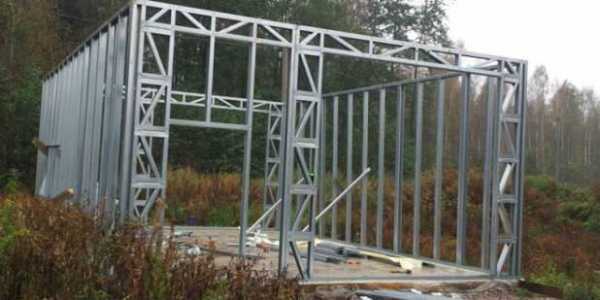

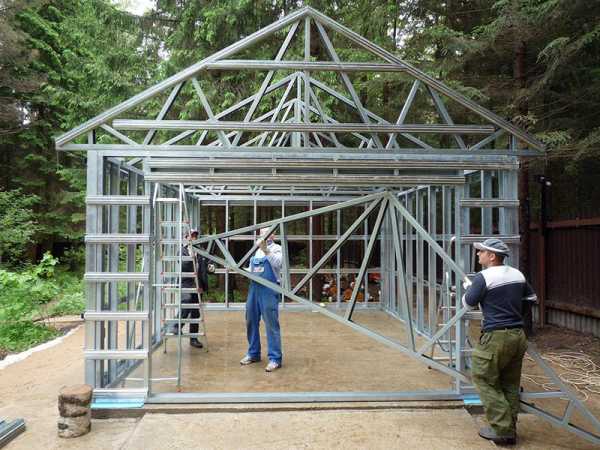

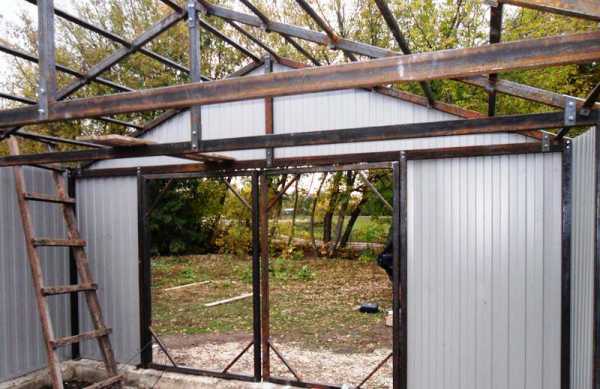

Металлический гаражный каркас и стропильная система
Обшивка каркаса профлистом
  1. Первый лист крепится на заклепки или болты на углу каркаса;
  2. Второй лист монтируется внахлест на одну волну профнастила. Перехлест герметизируется, стыки скрепляются болтами. Таким образом обшивается весь каркас;
  3. Рама для воротных створок закрывается стеновым профнастилом;
  4. Стропильная система крыши застилается гидроизоляцией, монтируется водосточная система;
  5. По кровельной обрешетке крепятся ветровые планки.

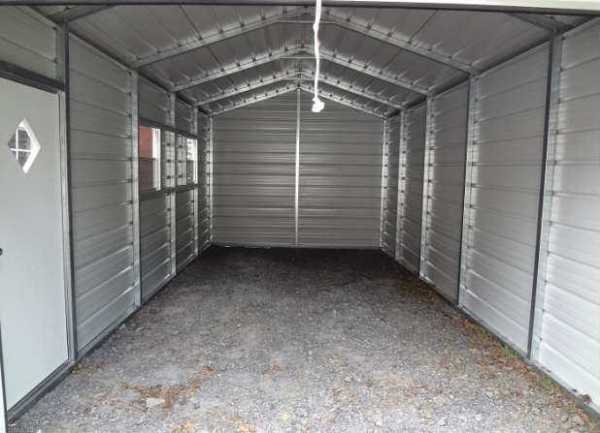

Обшивка гаража профлистом

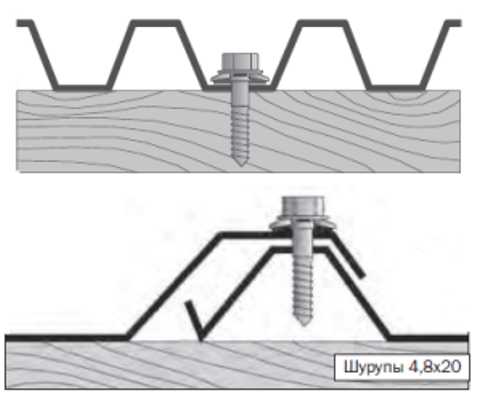

Обшивка кровли листами профнастила:

  1. Первый лист крепится сверху боковой ветровой планки, профнастил выравнивается и крепится саморезами с силиконовыми прокладками через волну на расстоянии 40-50 см друг от друга;
  2. Остальные листы профнастила укладываются внахлест с расстоянием 7-10 см.

Результатом самостоятельной работы будет гараж из металлопрофиля, который нужно будет утеплить изнутри.

jsnip.ru

Строим гараж из металлопрофиля своими руками + чертежи, фото и видео

Добавил(а): Максим Овсянников 18 марта

Построить гараж из металлопрофиля своими руками под силу каждому домовладельцу. Вам не понадобятся специфические навыки. Достаточно изучить технологию и следовать её основным требованиям.

Что такое гараж из металлопрофиля

Гараж из металлического профиля — прочное и удобное помещение для стоянки автомобиля. Он не требует мощного фундамента, больших финансовых затрат и строительных навыков.

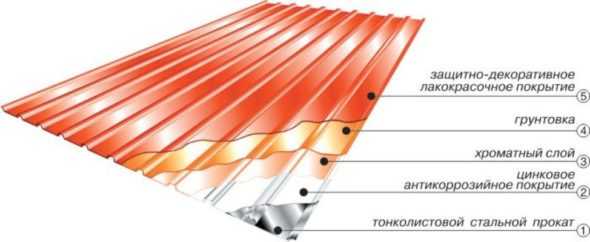

Металлопрофиль — профилированный стальной лист, покрытый полимерным слоем. Материал используется для облицовки стен, перегородок, ограждений. Для защиты от ржавчины листы металлического профиля обрабатываются цинковым или алюмоцинковым покрытием. Иногда используется алюмокремниевое, однако оно менее устойчиво к внешним воздействиям. Лучшую защиту даёт алюмоцинковое.

Специалисты считают металлический профиль лучшим строительным материалом для возведения малых зданий. Среди основных преимуществ можно выделить:

  1. Скорость монтажа. На строительство гаража из металлопрофиля может уйти пара дней.
  2. Лёгкость строительства. Строитель может не обладать специфическими навыками, достаточно следовать основным правилам возведения построек.
  3. Малая стоимость материалов и работ. Даже если придётся нанимать профессионалов для строительства гаража, стоимость услуг будет в несколько раз дешевле, чем при возведении каменной постройки.
  4. Долговечность. Металлопрофиль с качественным полимерным покрытием может прослужить до 30 лет.
  5. Мобильность. При необходимости конструкцию из металлического профиля можно демонтировать и переместить в другое место.
  6. Негорючесть.
  7. Металлопрофиль — лёгкий материал. Благодаря этому он может использоваться для возведения временных построек в местах, где строительство капитальных гаражей запрещено законом.

Однако существуют и определённые недостатки:

  1. Возможность деформации при ударе. После этого вернуть листу первоначальный вид невозможно, однако возможна его замена.

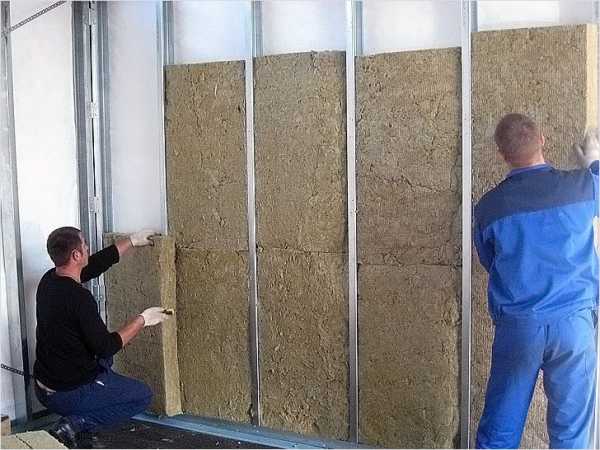

  2. Слабая теплопроводность. Гараж из профнастила очень холодный. Проблема решается с помощью внутреннего утепления постройки.
  3. Повышенный уровень шума во время дождя. Избавиться от этого можно с помощью изоляционных материалов.

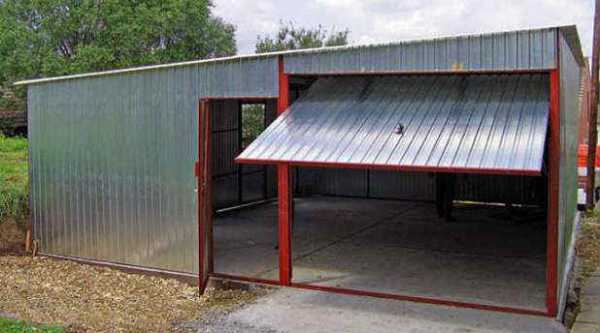

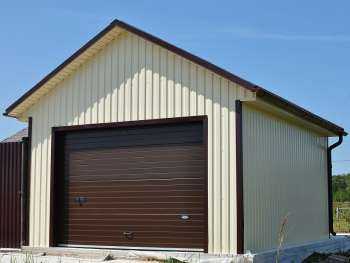

Виды гаражей: фото

На крышу можно уложить и металлочерепицу

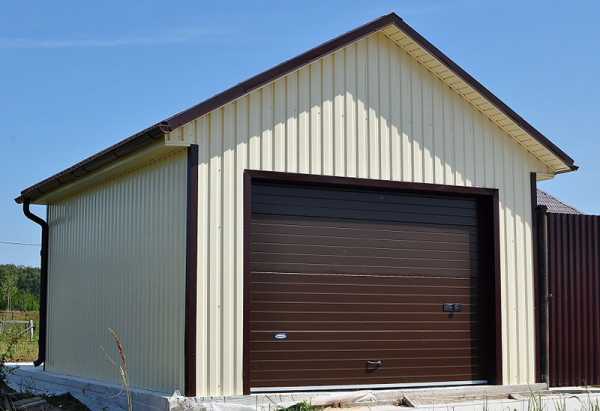

Рулонные ворота устанавливаются при отсутствии места для распашных
Распашные ворота делаются из того же металлопрофиля, что и весь гараж
В самодельный гараж из металлопрофиля можно встроить все типы ворот

Выбор материалов

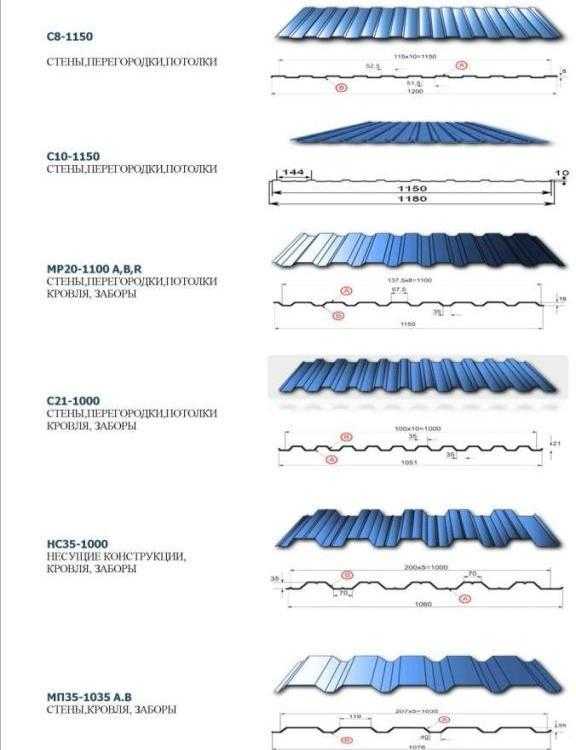

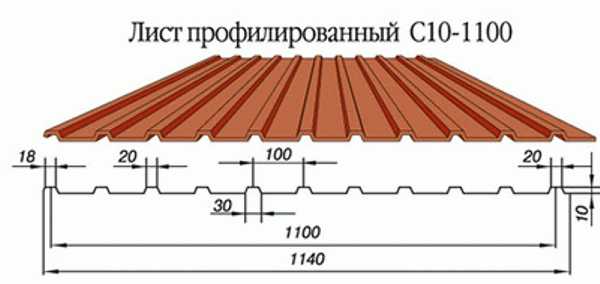

С точки зрения конечного потребителя, металлопрофиль — это рифлёный металлический лист, пропитанный несколькими покрытиями. При выборе материала для строительства гаража нужно обращать внимание на маркировку:

  1. Буква «Н» характеризует несущую способность. Металлический профиль с такой меткой отличается большой толщиной листа и высотой волны. Дополнительные бороздки увеличивают жёсткость материала.
  2. «НС» — это несуще-стеновой металлопрофиль, имеющий среднюю волну и толщину листов.
  3. «С» — стеновой профнастил. Используется в обшивке возведённых стен.

Металлический профиль с маркировкой «Н» считается самым крепким, потому при строительстве гаража с нуля стоит использовать именно его.

Цифры, проставленные в маркировке сразу за буквой, указывают высоту волны. Этот показатель может составлять от 8 до 100 мм. Косвенно это говорит и о толщине материала.

К примеру, параметры листа Н-75 следующие:

  • Толщина листа находится в диапазоне 0,7–1,0 мм.
  • Предельная нагрузка на 1 квадратный метр листа — от 9,2 кг до 12,0 кг.
  • Высота волны — 75 мм.

Рассчитать количество металлопрофиля, которое понадобится при строительстве, очень легко, достаточно определиться с размерами строения. Длина постройки равна ширине нескольких листов. Высота гаража от фундамента до крыши равна высоте одного листа. Закупая материал, следует прибавить к заданной длине здания 10 процентов — это необходимо для стыковки листов внахлёст.

Кроме металлопрофиля, в процессе строительства понадобятся такие материалы, инструменты и комплектующие:

  1. Каркасные трубы.
  2. Утеплитель.
  3. Инструменты: шуруповёрт, дрель, кусачки, уровни, лопаты, ёмкость для замеса.
  4. Расходники: саморезы, профили, песок, щебень, цемент.

Строим гараж своими руками

Перед покупкой материалов и началом работ необходимо найти и расчистить площадку для будущего строения и составить подробный чертёж.

Выбор и подготовка места

При выборе площадки для строительства гаража нужно руководствоваться целесообразностью и удобством. Если какое-то место более подходит для строительства бани или беседки, для гаража можно подобрать другой участок. Основное требование — отсутствие препятствий к выезду автомобиля.

В идеале линия ворот гаража должна располагаться на одном уровне с линией забора. Это гарантирует беспрепятственный выезд автомобиля на улицу и позволяет не ставить на этом участке ограду.

В целях экономии гараж из металлопрофиля можно пристроить к существующему зданию. В таком случае можно не строить одну из стен, но из-за повышенной шумопроводимости материала пристройку не нужно устанавливать рядом с жилым домом.

Для строительства гаража нельзя выбирать место с плодородной землёй. Под зданием начнётся гниение органических веществ, в результате чего возможен перекос конструкции.

Выбранная местность очищается от мусора и зарослей и размечается с помощью колышков, арматуры и верёвки, которая будет указывать размещение всех сторон будущего гаража.

Составление чертежа

Создание чертежа с указанием всех размеров и материалов не является обязательным условием возведения гаража, однако очень полезно людям, не имеющим опыта работы в строительстве.

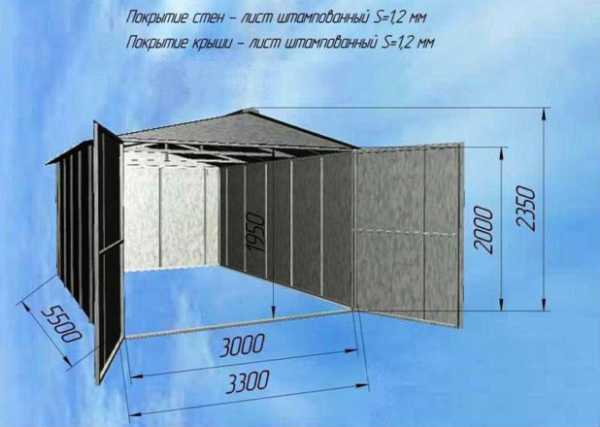

В чертеже можно указывать все размеры и характеристики будущего строения, включая уклон крыши и высоту пола. Стандартные параметры гаража для одной машины следующие:

  • Длина строения — 6 метров.
  • Ширина — 3 метра.
  • Высота стен — 2 метра. Ещё полметра или немного больше приходится на крышу.

В чертеже указываются все детали, их размещение и размеры

При создании чертежа и строительстве нужно помнить, что часть внутреннего пространства заберут изолирующие материалы.

Для небольших мобильных гаражей достаточно будет составить чертёж самой «коробки». Он состоит из двух схем:

  1. Чертёж каркаса здания.
  2. Чертёж зашивки.

В случае, если возводится стационарное строение, устанавливаемое на постоянное место, могут добавляться также чертежи фундамента и смотровой ямы.

Проект может включать несколько чертежей с разных точек



План работ

Возведение гаража из металлического профиля проходит в несколько последовательных этапов:

  1. Подготовка фундамента.
  2. Монтаж сборного металлического каркаса.
  3. Обшивка.
  4. Установка кровли.

Заливка фундамента и пола

Любое строительство начинается с подготовки основания. Именно фундамент принимает на себя основной вес здания, и от того, насколько качественно он сделан, зависит срок службы всей конструкции.

Возведение основания происходит по шагам:

  1. Разметка по периметру, если это не было сделано на этапе подготовки площадки. По углам вбиваются небольшие колышки, между которыми натягивается стандартная строительная нить.
  2. Рытьё траншеи. Металлопрофиль относится к лёгким материалам, потому достаточно углубиться в грунт на полметра.
  3. Бурятся скважины для каркасных стоек. Эти же столбы будут играть роль свай фундамента, увеличивая сопротивляемость сезонным сдвигам почвы. Глубина — от полуметра, стойки должны заходить с небольшим запасом.
  4. Траншея заливается цементным раствором. Рекомендуется разводить раствор в пропорции 1 ведро цемента на 2 ведра песка.

Если планируется обустройство смотровой ямы, копается котлован, размеры которого примерно на метр превышают плановые габариты. На дно также засыпается песок и утрамбовывается. В случае если грунтовые воды на участке расположены близко к поверхности, по периметру ямы делается дренаж, трубы которого выходят в ближайшую сливную систему. Стенки ямы монтируются из бетонных плит и выравниваются кирпичом. Работа должна быть завершена до заливки пола.

Ширина ямы зависит от габаритов автомашины

Далее можно приступать к заливке пола. Обычно для этого используется бетон.

  1. Поверхность засыпается песком. Он должен быть ниже стенок смотровой ямы примерно на 10 сантиметров.
  2. По всему периметру фундамента закрепляется демпферная лента. Она будет препятствовать возможной деформации пола при повышении или понижении температуры.
  3. На засыпанный и утрамбованный песок укладывается слой гидроизоляции. Для этого подойдёт толстая плёнка из полиэтилена или рубероид.
  4. На гидроизоляционный слой укладывается арматурная сетка. Диаметр прутьев — 10–12 мм.
  5. Поверх заливается бетон. Готовая поверхность расправляется правилом.

Уложенный пол должен просохнуть. Для этого может понадобиться до трёх недель.

Видео: Заливка бетонного пола в гараже

Создание каркаса

Есть два основных способа монтажа каркаса:

  1. Сварка каркаса с последующей фиксацией на подготовленной площадке.
  2. Монтаж опорных стоек с дальнейшей установкой планок на месте.

Должна получиться подобная конструкция:

Элементы крыши крепятся отдельно

В первом варианте каркас собирается отдельно от фундамента. Все элементы тщательно промеряются согласно ранее разработанному плану, нарезаются и свариваются друг с другом. Собранная конструкция устанавливается на фундамент и крепится с помощью саморезов. Иногда конструкция собирается по отдельным блокам непосредственно на фундаменте, в таком случае отдельные блоки свариваются или крепятся длинными шурупами.

Второй способ требует вмешательства на этапе создания фундамента. Для монтажа опорных стоек на глубину промерзания почвы роются ямки. Для этого можно использовать обычный садовый бур. В ямы устанавливаются угловые стойки. Они выравниваются по горизонтальному и вертикальному уровню и считаются эталонными. По ним выставляются остальные вертикальные стойки, верх которых должен образовывать единую горизонтальную плоскость. Затем ямки и ленточный фундамент заливаются бетоном.

Количество вертикальных стоек зависит от размеров гаража и типа используемого металлопрофиля. В среднем на каждый лист достаточно установить 2–3 опоры с расстоянием между ними 0,6–0,8 м.

Таким способом опоры устанавливаются с трёх сторон, четвёртая остаётся для монтажа ворот. Для распашных ворот достаточно изготовить два простейших четырехугольных каркаса для створок, установить на них и на крайних стойках стальные петли и навесить полученные конструкции. При необходимости добавляются дополнительные рёбра жёсткости.

После того, как раствор схватился, можно приступать к монтажу верхней и нижней обвязки и горизонтальных планок. Они крепятся к вертикальным опорам с помощью сварки либо саморезов на расстоянии 0,5 м друг от друга.

Если в дальнейшем планируется обустройство односкатной крыши, одна из сторон делается выше остальных. Двускатная крыша требует создания достаточно сложной стропильной системы.

Видео: Сборка каркаса в ускоренном темпе

Монтаж металлопрофиля

Установка профилированного листа — самый простой этап сборки гаража. Профнастил крепится вертикально, что обеспечивает своевременное устранение воды.

В качестве крепёжных элементов используются саморезы с прорезиненой прокладкой. Она надёжно закрывает отверстие, не царапает лист и исключает попадание влаги внутрь.

Работа происходит в несколько этапов:

  1. Монтаж первого листа. Он крепится к угловой стойке с помощью саморезов и шуруповёрта. Вначале крепится верхний угол, затем вся сторона, после чего можно пришивать металлопрофиль по всему периметру. Среднее расстояние между саморезами — 30 см, или «через волну», за исключением последней.
  2. Монтаж последующих листов. Установка происходит «внахлёст» на одну волну. В этом месте к каркасу крепятся два листа, в дальнейшем лист пришивается по профилю. Последняя волна остаётся свободной и связывается со следующим элементом обшивки.
  3. Важный этап — обработка стыков герметиком. Это необходимо сделать, чтобы внутрь не попадала вода.
Видео: Крепление профнастила

Монтаж кровли

Крыша гаража из металлического профиля может быть односкатная либо двускатная. Это необходимо определить на этапе проектирования строения. Если гараж примыкает к другим строениям, стоит ограничиться одним скатом. Его уклон должен быть не менее 8 градусов.

Все элементы системы устанавливаются по отдельности

Монтаж происходит в несколько последовательных этапов:

  1. Сборка каркаса крыши и обрешётки кровли. При обустройстве двускатной крыши крепятся стропильные пары, усиленные металлическими откосами. Их количество равно числу вертикальных опор.
  2. Укладка листов. Монтаж происходит внахлёст на одну волну или на 20 см. Стыки заполняются битумными герметиками. 30–40 сантиметров металлопрофиля необходимо оставлять на свес за край.
  3. Кровельные металлопрофильные листы крепятся не через волну, как в настенном варианте, а на каждой волне. Используются саморезы с прорезиненой головкой, скрывающие отверстия и не пропускающие влагу.
Видео: Монтаж односкатной крыши

Утепление и отделка

Для утепления гаража из металлического профиля используется стеклянная или минеральная вата. Предпочтительнее использовать минвату, она обладает повышенной огнеупорностью. Процесс утепления и отделки происходит следующим образом:

  1. Подбираются ватные маты. Толщина — от 50 до 100 мм.
  2. К стене крепится термоизолирующая плёнка. Она не даёт теплу уходить из помещения и препятствует образованию конденсата.
  3. Ватные маты крепятся между вертикальными стойками каркаса. Это можно сделать с помощью реек либо специального клея. Аналогичным образом утепляются ворота и листы кровли.

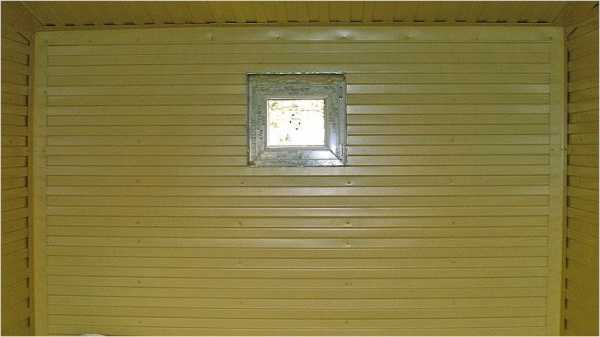

  4. В качестве внутреннего декоративного покрытия можно использовать тонкие листы алюминия или профнастил. Многие строители рекомендуют не устанавливать дополнительное покрытие, так как оно провоцирует накопление конденсата.

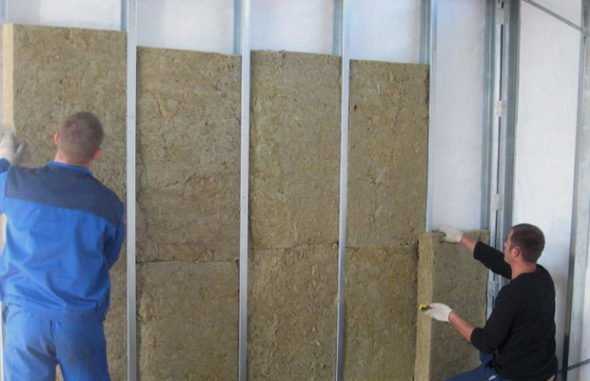

Листы минваты помещаются между вертикальными опорами каркаса

Для утепления гаража можно использовать и рулонный материал. Его монтаж требует предварительной установки реечного каркаса. Поперечные планки, металлические либо деревянные, крепятся к главному каркасу на расстоянии 50–60 см. Под эти планки заводится рулонный утеплитель.

Видео: Как утеплить гараж для работы зимой

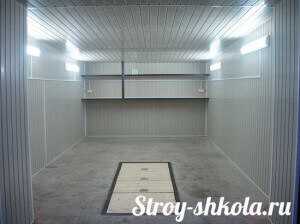

Готовый гараж из металлопрофиля окрашивается антикоррозийной краской. Это повышает срок службы постройки.

Соблюдая ряд несложных правил, вы станете владельцем собственного гаража из профнастила. При необходимости он легко переоборудуется под мастерскую, склад или другое хозяйственное помещение.

Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов. Оцените статью: Поделитесь с друзьями!

prorab.guru

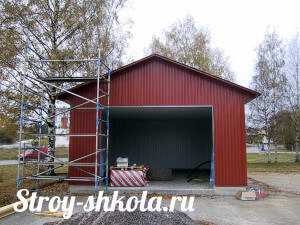

Гараж своими руками из металлопрофиля

Тот факт, что ставить личное авто в индивидуальном гараже с любой точки зрения предпочтительнее, чем на улице (на общей стоянке, под окнами квартиры или еще где), оспаривать бессмысленно. Кроме того, что гараж – это небольшая мастерская (плюс погреб, место для складирования ненужных вещей и так далее – каждый использует его по-своему), он еще и значительно продляет срок службы автомобиля.

Целесообразность возведения постройки из металлопрофиля своими руками многие подвергают сомнению, но даже самый ярый скептик не станет отрицать, что такое строительство – один из наименее затратных вариантов. Что учесть, как все спланировать и правильно построить простой гараж из металлопрофиля – на эти и другие вопросы можно найти ответы в данной статье.

Давать какие-то однозначные рекомендации по всем этапам строительства было бы не совсем правильно. Многое зависит от места, где будет расположен гараж (размеры площадки, удаленность от жилого дома), желания подвести эл/питание, холодную воду, финансовых возможностей хозяина, наличия опыта в строительстве и многих других факторов. Гораздо полезнее сделать обзор различных вариантов возведения бокса для своей машины, а что именно выбрать, читатель решит самостоятельно.

Схема гаража

Начать следует именно с этого. Гараж – это общее название крытого стояночного места, а что конкретно нужно именно нам?

Габариты

Если бокс рассчитывается под 1 легковую машину, то оптимальными считаются параметры 3 х 5 (м). Этого достаточно, чтобы дополнительно установить рабочий стол (как сделать верстак, читайте здесь), смонтировать полки, шкафчики и тому подобное. То есть обустроить собственный мини-автосервис (домашнюю мастерскую).

Соответственно, бокс на 2 единицы техники должен быть шире – порядка 4,5 м. Следует ориентироваться и на марки машин. Ведь после постановки в бокс они не должны стоять вплотную так, чтобы было невозможно открыть дверцу, не задев «соседа».

Оптимальной высотой считается 2,2 – 2,5 м. Например, многие автовладельцы являются поклонниками рыбной ловли. Поэтому перекрытие под кровлей будет удобным местом для складирования различных рыболовных снастей, резиновой лодки и другой, в том числе, хозяйственной мелочи.

Конфигурация бокса

Наиболее популярная форма гаража – параллелепипед. Такую конструкцию возводить намного проще, чем «ракушку».

Крыша гаража

Вариантов всего 2 – одно- (плоская) или двускатная. В принципе, при сборке гаража из металлопрофиля разница небольшая, так как в последнем случае не придется сооружать мощную систему стропил, как это делается при строительстве жилых домов. То, что расход материалов будет большим – минус, но увеличение полезного пространства – плюс.

Ворота

Какие они будут – поворотные, распашные (как сделать такие ворота — читайте), количество створок, будет ли в одной из них дверь? Со всеми этими нюансами следует определиться заранее.

Погреб, смотровая яма

Как правило, эти дополнительные «объекты» встречаются практически в каждом боксе. И если яма еще под вопросом, то хранилище продуктовых запасов – непременный атрибут практически любого гаража. Поэтому при определении его размеров нужно учесть удобство расположения погреба и пользования им.

Каркас гаража

Из чего его сооружать? В принципе, профлистами можно обшить что угодно. Например, брус.

Работать с древесиной несложно, но ее недостаток известен – необходимость в систематической обработке материала препаратами от гниения (огнебиозащита). Поэтому чаще всего для таких построек легкого типа выбирается металл. Чтобы уменьшить вес конструкции, заготовки лучше брать профилированные. Трубы бывают разными – для каркаса гаража целесообразнее приобретать изделия с прямоугольным сечением.

Такие заготовки намного проще соединять, да и потом, в процессе эксплуатации, если придется сверлить опору (например, для закрепления полок, крючков и тому подобное), это будет сделать гораздо удобнее, чем проделывать отверстия в образцах круглой формы.

Металлопрофиль

Ассортимент данной продукции довольно обширный.

Разновидность

Для гаража целесообразнее приобретать «оцинковку». Во-первых, листы с полимерным покрытием стоят дороже. Во-вторых, процесс их раскроя (а этим непременно придется заниматься) гораздо сложнее. В частном секторе основной эл/инструмент при работе с железом – «болгарка». Термическое воздействие в области реза приводит к оплавлению полимера, брызги металла – к его прожогу. Поэтому такая работа требует опыта. Да и есть ли смысл тратиться на более дорогой материал, если цинковое покрытие смотрится хорошо, а при необходимости гараж несложно выкрасить в любой цвет?

Параметры профиля

Для гаража достаточно металлопрофиля категории «С» или «НС», причем как для стен, так и для крыши. Толщина – 0,5; высота волны – не меньше 20 (мм). Приобретать более дешевую продукцию с маркировкой «8» или «10» не имеет смысла. Такие листы не обеспечат должной прочности конструкции. Постоянная вибрация тонкого проката приведет к образованию щелей, деформации металла в местах его фиксации крепежом. Последствия излишней экономии – частый ремонт обшивки.

На заметку! При расчете требуемого количества листов нужно учесть 2 момента:

  • Они укладываются с небольшим (порядка 15 см) «перехлестом».
  • При раскрое не всегда получается обеспечить точность реза по линии.

Рекомендация – определяя объем закупки металлопроката, нужно сделать поправку на некоторый запас (примерно 10%).

Технология строительства гаража

Фундамент

Небольшой вес конструкции облегчает его возведение. Методика обустройства (разметка, выемка грунта, приготовление раствора и так далее) подробно описана на нашем сайте, достаточно поискать по слову «фундамент». Интереснее другое – какой тип основания выбрать?

Ленточный

Чаще всего можно встретить рекомендации именно по такому основанию, с оговоркой – мелкозаглубленный фундамент. Но есть ли смысл этим заниматься? Рытье траншеи, сборка и установка армирующего каркаса (а его еще нужно уметь вязать), работа с раствором, его загрузка и уплотнение, гидроизоляция – все это повышает расходы и увеличивает время на возведение. Причем значительно, так как полное отвердевание искусственного камня по всей глубине займет не меньше 3-х недель.

Варианты фундамента

№1 – выкопав небольшую траншею по периметру, уложить ж/б балки. Такое основание обеспечит требуемую прочность. Время на его возведение и затраты – минимальные. Но есть проблема – как к железобетону крепить металлические профильные стойки?

№2 – то же, только вместо балок использовать брус. Гидроизоляцию сделать несложно. На дно траншеи, после засыпки небольшой «подушки», укладывается, например, пленка п/э (толстая). О долговечности такого фундамента спорить можно долго (ж/д шпалы – свидетельство надежности), но то, что монтаж каркаса значительно упростится – несомненно.

Свайный фундамент

Для гаража – отличный вариант. Вкрутить в грунт винтовые сваи (достаточно сечением 108) можно и в одиночку. Останется лишь наварить оголовки и смонтировать несущую раму из швеллера или профильных реек соответствующих габаритов.

Столбчатый

Можно использовать трубы – металлические или асбестоцементные. Единственное, что придется сделать – установить внутри каждой по 3 – 4 прутка (для придания жесткости) и залить в полости бетонный раствор с наполнителем мелких фракций (щебенка, галька). Для фиксации на таком фундаменте опорной рамы арматурные прутья должны возвышаться над срезом трубы.

Вариант:

Выкопать лунки, подсыпать ПГС, установить металлопрофиль большого сечения, укрепить кирпичным боем и залить раствор.

Каркас гаража

После установки вертикальных стоек они скрепляются горизонтальными рейками (опять-таки, профильными) – поверху, понизу и по центру. Еще на этапе проектирования нужно учесть все нюансы обустройства гаража – расположение подвесных конструкций (полки, шкафчики). В соответствии со схемой устанавливаются дополнительные поперечины, на которых вся «начинка» и будет крепиться.

Если предусмотрена двускатная крыша, то необходимо собрать фермы (треугольной формы). Две крайние + промежуточные (для повышения прочности кровли). Количество последних определяется в зависимости от длины гаража. Данная конструкция, как правило, монтируется на земле, а потом поднимается и крепится на каркасе бокса.

Крепление листов

Ничего сложного в этом нет. Единственное условие – крепеж должен входить в профильные опоры строго перпендикулярно их плоскости. В зависимости от вида листов выбираются саморезы. Для изделий с полимерным покрытием – со специальными шайбами. Особенности фиксации показаны на рисунках.

Утепление

Минвата – вариант не самый лучший. Придется монтировать обрешетку, качественную паро- и гидроизоляцию, причем с обеих сторон, так как такие плиты постепенно накапливают влагу. А профлисты – это металл, и по определению образования конденсата на них не избежать. Кроме того, полезная площадь гаража после такого утепления несколько уменьшится.

Напыляемые материалы. ППУ для методики «своими руками» не подходит, так как необходимо спец/оборудование. Придется приглашать специалистов и платить им.

Наверное, целесообразнее остановить выбор на пеноплексе. Вся обшивка отличается строгой геометрией, поэтому с фиксацией образцов проблем не возникнет.

Чем крепить? Судя по отзывам, основных способов два – силиконовым клеем или монтажной пеной. Такая внутренняя отделка бокса много времени не займет.

На заметку! Перед монтажом плит пенополистирола все внутренние поверхности следует покрыть гидроизоляционным материалом.

Получается, что никаких особых сложностей в процессе строительства бокса из металлопрофиля возникнуть не должно. Если заранее все спланировать, составить чертеж и подготовить инструмент и материалы, то достаточно пары дней, чтобы личный автомобиль обрел крышу над «головой». Успехов, уважаемый читатель!

masterim.guru

Как построить гараж из металлопрофиля своими руками

Гараж из металлопрофиля — это лёгкая конструкция для обеспечения сохранности автомашины. Для строительства такого сооружения своими руками каждый автовладелец должен следовать основным правилам и инструкциям.

Достоинства и недостатки металлопрофиля

Металлический профиль входит в число ведущих стройматериалов, используемых в возведении небольших зданий и сооружений. Он имеет ряд бесспорных достоинств:

  1. Скорость. Возведение гаражного помещения из этого материала занимает всего несколько дней.
  2. Лёгкость установки. С монтажом металлопрофильных листов может справиться даже начинающий строитель.
  3. Малая себестоимость. Если вы строите гараж самостоятельно, платить придётся только за материалы. Если вы нанимаете обученных людей, стоимость их работы будет намного ниже, чем при строительстве кирпичной постройки.
  4. Долговечность. Несущий металлопрофиль может использоваться в течение 30 лет и более.
  5. Мобильность. Если нужно, гаражная конструкция легко разбирается и переносится на другое место.
  6. Устойчивость к высокой температуре.
  7. Огнеупорность.

Металлический профиль — лёгкий материал. Его можно использовать даже в местах, где возведение капитальных зданий официально под запретом. Однако и он не лишён определённых минусов:

  1. При сильном механическом воздействии лист может деформироваться. Вернуть ему изначальное состояние нельзя, однако можно заменить.
  2. Слабая теплопроводность. Температура в неутеплённой гаражной постройке из металлопрофиля будет совпадать с уличной. Этот недостаток устраняется с помощью внутреннего утепления здания.

Можно сделать вывод: металлопрофиль — идеальный строительный материал для возведения лёгких зданий. Капитальные строения лучше делать из камня или кирпича.

Подготовка к работе

Строительство любого здания требует тщательной подготовки. В процессе рассчитываются и закупаются инструменты и материалы, расчищается место под будущую застройку.

Подбор строительного материала

Для возведения стен гаража вам потребуется металлический профиль, в маркировке которого есть литеры «С» или «ПС». Буква «С» означает, что материал относится к стеновому типу.

Разновидности и область использования профнастила

Также нужно обращать внимание на величину волны. В первую очередь это касается самостоятельного выбора материала. Если предлагаемый профнастил имеет маркировку С-20, это означает, что высота волны составляет 20 мм. Этот показатель оказывает влияние на жёсткость листа металлопрофиля и, как следствие, всей постройки. Однако он же сделает её значительно дороже.

Стандартный лист состоит из нескольких слоев

Наиболее дешёвым является металлический профиль с маркировкой С-8 или С-10, с высотой волны, равной 8 или 10 мм. Однако если вы будете использовать для постройки этот материал, вам придётся чаще крепить его к профилю. Это снизит герметичность здания. Также следует учитывать, что тонкие листы будут «гулять» во время сильного ветра. Результатом будет разбалтывание профнастила и своеобразный звук. Если планируется строительство гаража в ветреном регионе, лучше использовать материал с высокой волной.

Ещё один важный показатель — толщина листа. В продаже есть профнастил толщиной 0,4 – 1 мм. Для строительства гаражной постройки можно ограничиться 0,5 мм.

Расчёт материалов

Стандартный гараж на одну автомашину имеет следующие размеры:

  • Длина — от 4,5 м, чтобы свободно вмещать любую легковую машину или ГАЗель.
  • Ширина — 3,5 м.
  • Высота конструкции составляет 2 м или более, в зависимости от автомашины.

Для создания такого строения потребуется комплект материалов:

  1. Для строительства фундамента — 4–5 мешков цемента и просеянный песок.
  2. Для возведения металлического каркаса гаража — около 70 м профильной трубы 40*20 мм.
  3. Для изготовления дополнительных рёбер жёсткости — около 50 м профильной трубы 20*20 мм.
  4. Для обшивки строения потребуется 23–25 листов металлопрофиля.

Указаны стандартные цифры из расчета на одну автомашину

Если планируется строительство гаража на две машины, его ширина увеличивается примерно вдвое, остальные показатели остаются на том же уровне.

Чтобы самостоятельно рассчитать количество металлического профиля, необходимого для возведения гаражной постройки, нужно знать, что высота каждого листа соответствует высоте стены, а длина здания — ширине нескольких листов.

Инструменты

Кроме труб, цементного раствора и металлопрофиля, для возведения гаража потребуется следующий набор инструментов:

  1. Болгарка. С её помощью нарезаются металлоконструкции, потому в комплектацию должен входить отрезной круг для металла.
  2. Электрический лобзик и специализированные ножницы для резки металла.
  3. Сварочный аппарат
  4. Шуруповёрт и комплект саморезов. Подойдут крепежи по металлу.
  5. Арматура
  6. Строительный уровень

Инструкция по строительству гаража из профнастила своими руками

Строительство гаража из профнастила проводится в несколько этапов:

  1. Строительство фундамента. Чаще — монолитная плита из бетона, выполняющая также функции пола. Сам фундамент строится в течение пары дней, однако, для окончательного созревания раствора потребуется несколько недель.
  2. Изготовление каркаса. Вертикальные стойки устанавливаются на этапе строительства фундамента, к ним привариваются прочие элементы конструкции.
  3. Монтаж профнастила. Материал нарезается в размер (при необходимости), затем устанавливается на стены и крепится саморезами с резиновыми прокладками.
  4. Монтаж ворот.

Разберём каждый этап подробнее.

Подготовка площадки и возведение фундамента

В самом начале подготавливается площадка для дальнейшего строительства. Место очищается от растений и т.д. и тщательно выравнивается. При выборе места для постройки учитывается несколько факторов: удобство подъезда, возможность использования распашных ворот, местоположение относительно соседних построек.

Строительство фундамента проходит следующим образом:

  1. С размеченной площадки убирается грунт. Для лёгкой гаражной постройки достаточно снять полметра земли. На дно укладывается песчаная засыпка. Её необходимо выровнять, утрамбовать и залить водой.
  2. По периметру фундамента возводится деревянная или щитовая опалубка.
  3. На дно укладываются арматурные прутья. Они усиливают фундамент. Диаметр изделия — 10–12 мм, расстояние между прутьями — 15–20 см. Укладка происходит крест-накрест, арматуры связываются металлической проволокой.
  4. Опалубка заливается бетоном. Чтобы не возникало пузырьков воздуха, его необходимо периодически пробивать прутком, например, куском арматуры. Бетон заливается до уровня почвы.

    Основное требование: фкндамент должен выдерживать вес авто

  5. Готовая поверхность разравнивается правилом, после чего бетон необходимо оставить до полного созревания в течение двух-трёх недель. В это время нельзя перегружать основание будущей постройки.

В бетонную стяжку можно добавить модифицирующие компоненты, повышающие водостойкость и пластичность. Такими добавками являются жидкое стекло и некоторые другие смеси.

Возведение каркаса

Каркас гаража собирается из обычной профилированной трубы. Делается это следующим образом:

  1. Профиль нарезается на части заданного размера.
  2. Каркас боковой стены выкладывается на гладкой основе и скрепляется. Для крепежа часто используется сварка или саморезы. Вертикальные стойки следует располагать так, чтобы расстояние между ними составляло 40–50 см, а на весь лист профнастила приходилось три перекладины. После сборки каркаса необходимо проверить перпендикулярность его углов. Для этого сравниваются диагонали каркаса: их равенство означает, что углы прямые.

    Металлический каркас с двускатной крышей

  3. Аналогичным образом собирается противоположная стена.
  4. Размеры задней стены определяются в зависимости от типа крыши. При односкатном варианте она изготавливается в прямоугольной форме, при двускатной кровле к конструкции присоединяется фронтон.
  5. Вид фасадной стенки зависит от размера ворот. Нередко она состоит из двух боковых частей и фронтона, между которыми расположено пространство для рамы.

Готовый каркас крепится на застывшем фундаменте. Вначале монтируются стенки, с помощью строительного уровня выставляются по вертикали и крепятся между собой сваркой. Дополнительное крепление каркаса на основе можно сделать с помощью дюбелей и металлических уголков.

Как сделать ворота

В домашних условиях проще всего изготовить распашную конструкцию из металлопрофиля. Гаражные ворота такого типа состоят из металлической рамы и двух створок.

Несущая конструкция изготавливается из металлических брусков. Высота — около двух метров, ширина — 2,8–3 м, точные размеры строго индивидуальны. Рама собирается следующим образом:

  1. Измеряются габариты проёма. От точности замеров будет зависеть и установка рамы.
  2. Из стального уголка с квадратным сечением нарезаются заготовки.
  3. Готовые стойки раскладываются на идеально ровной поверхности, выставляются по уровню и выравниваются. Чтобы выровнять конструкцию по горизонтали можно использовать специальные подкладки. С помощью измерения и сравнения диагоналей проверяются и регулируются прямые углы.

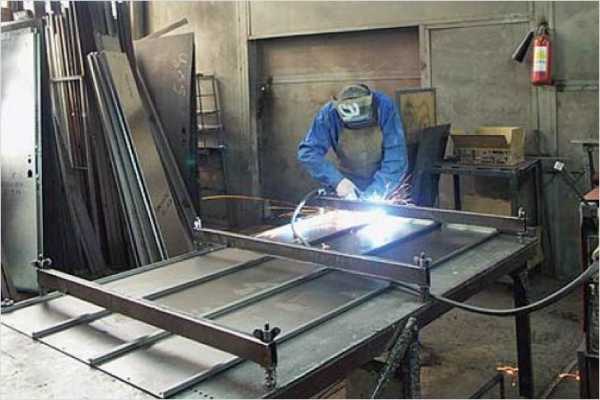

  4. Готовая рама сваривается. Для наилучшего прилегания воротных полотен, внешняя сторона делается максимально гладкой и ровной. Швы, оставшиеся от сварки, шлифуются болгаркой.

Следующий этап — сборка каркаса створок. В процессе работы используется стандартный профиль 60х20 мм. Сборка происходит аналогичным образом: нарезаются элементы каркаса, раскладываются на ровной поверхности, выставляются, регулируются и свариваются между собой. С внутренней стороны каждой створки крепятся 1–2 металлические перекладины, обеспечивающие жёсткость конструкции.

Створки можно прикрепить к раме и потом встраивать всю конструкцию в общий каркас

Следующий этап — обшивка. Её можно сделать стандартными металлопрофильными листами, с нахлестом на 1–2 см. Для крепления листов к каркасу используется сварка или саморезы по металлу, шаг крепления — через волну.

Крепление ворот к раме осуществляется при помощи строительных скоб и петель. При стандартном размере ворот достаточно приварить по две петли на каждую створку. После монтажных работ стыки обрабатываются краской либо обезжиривателем. В последнюю очередь врезается гаражный замок. В качестве альтернативы можно установить щеколду.

Изготовление крыши

В первую очередь монтируются стропила. Для этого используется профилированная труба. Размер отрезка равен расстоянию между противоположными сторонами гаража. Шаг определяется индивидуально и зависит от климата (в снежных регионах он меньше) и веса профнастила.

Если вы изготавливаете холодную крышу, кровля будет состоять из следующих элементов:

  1. Гидроизолирующий слой.
  2. Обрешётка.
  3. Верхнее покрытие из профнастила.

К стропильной системе крепится изоляция. В этом качестве часто используется стандартный рубероид. Поверх крепится обрешётка из дерева либо металла. Для односкатной или плоской крыши подойдёт конструкция из металлопрофиля. Соединение отдельных элементов обрешётки выполняется с помощью сварки, все соединения покрываются эмалью или грунтовкой. Это позволит избежать коррозии.

Показаны способы крепления металлопрофиля к обрешетке и друг к другу

К обрешётке крепится профнастил. Для этого используются самонарезающие винты с цинковым покрытием. Чтобы не царапать покрытие, на них надеваются резиновые шайбы.

Обшивка гаража

Обшивка гаражной постройки профнастилом производится только после полного застывания бетонной смеси. Это позволит исключить возможное движение каркаса с последующей деформацией металлопрофильных листов.

  1. Крепление начинается с края одной из боковых стен. Первый лист профнастила выставляется по уровню так, чтобы все края плотно прилегали к каркасу. Крепление осуществляется с помощью саморезов по металлу, имеющих шестигранную шляпку. Использование резиновой прокладки обеспечит дополнительную гидроизоляцию и защитит металлопрофиль от ржавчины в местах соединений. В первую очередь ухватывается крайний верхний угол, после чего лист тщательно выравнивается и крепится по всей площади, исключая места нахлеста со следующим.
  2. Второй лист устанавливается внахлёст на одну волну и выставляется на одном уровне с первым. В нескольких точках оба элемента скрепляются между собой и крепятся к каркасу. Затем второй лист так же крепится к основе по всей площади, исключая последнюю волну, которая пойдёт внахлёст с третьим. Таким образом устанавливаются все остальные элементы обшивки.
  3. Обшивка кровли начинается с монтажа водостока и ветровых планок. Вначале крепятся крючки для водостока, затем в них укладывается труба. Затем по периметру устанавливаются ветровые планки, представляющие собой гнутые листы железа. Они необходимы для того, чтобы под крышу не попадали осадки. Один из краёв планки должен соединяться с водостоком.
  4. Далее на крышу укладываются листы металлического профиля и крепятся к обрешётке. Укладка происходит снизу вверх, с небольшим нахлестом сверху. Это позволит избежать попадания осадков под кровлю.

Утепление и внутренняя облицовка

Гараж из металлопрофиля утепляется достаточно редко. Если не планируется отопление помещения, особого смысла от установки утеплителя не будет. При желании это можно сделать за несколько часов.

Утеплитель может быть листовым или рулонным. Основная разница — в способе монтажа.

  1. На стены гаража наклеивается термоизоляционная плёнка. Она препятствует выходу тепла наружу и не препятствует появлению конденсата.
  2. Листовой утеплитель (изоплекс, пенопласт, пеноизол или другой подобный материал) наклеивается на профиль. Стыки обрабатываются монтажной пеной.
  3. Для установки рулонного утеплителя потребуется каркас из реек. Деревянные или металлические детали монтируются к каркасу. Промежуток между элементами — 50–70 см. Под установленные планки подкладывается утеплитель.

    Утеплитель укладывается между элементами каркаса

  4. Поверх укладывается слой пароизоляции (например, фольги либо полиэтилена) и крепится чистовой облицовочный материал. В этом качестве может использоваться пластиковая или деревянная вагонка.

Советы

  • Соединяйте металлопрофильные листы с помощью шурупов. В случае надобности, это позволит разобрать или отремонтировать гараж.
  • С помощью профнастила можно укрепить деревянное строение. Для этого достаточно облицевать его листами. Предварительно можно уложить слой теплоизоляции.
  • Из металлопрофиля можно изготовить не только гараж, но и хозяйственную постройку, например, небольшой сарай или мастерскую.
  • Теоретический срок эксплуатации гаражного строения из профнастила доходит до 70 лет. Практический — чуть меньше. Чтобы конструкция прослужила дольше, следует проводить периодическую проверку соединений и стыков. Кроме этого, стены помещения нужно ежегодно окрашивать. Это позволит избежать появления ржавчины и сохранит презентабельный вид здания на годы.

Видео: Гараж из металлопрофиля своими руками

При самостоятельном строительстве гаража из металлопрофиля важно помнить: стыки и сколы окрашиваются или обрабатываются обезжиривающими составами. Это продлит срок эксплуатации постройки.

Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов. Оцените статью: Поделитесь с друзьями!

postroika.biz

Веранда из металлопрофиля пристроенная к дому. Дачный журнал

Верандой называется легкая пристройка к дому, примыкающая к одной из его стен. Такая пристройка может быть как открытой, так и застекленной. Помимо увеличения общей используемой площади, веранда выполняет и важную декоративную функцию.

Веранда с кровлей из профнастила

Для летней открытой веранды главным архитектурным элементом является крыша. Одним из наиболее удачных материалов для кровли веранды заслужено считается металлический профилированный лист с цветным защитно-декоративным полимерным покрытием. При всей своей строгой простоте, этот материал внешне весьма привлекателен. Кроме того, крыша веранды из профнастила хорошо сочетается как с традиционными, так и практически со всеми современными отделочными материалами.

Каркас веранды чаще всего выполняют из дерева. Этот материал легко обрабатывается, а простота конструкции веранды позволяет легко построить ее даже собственными силами.

Как сделать веранду из профнастила?

Построить веранду своими руками — очень легко. Особенно летний вариант, когда нужен только легкий каркас и кровля. Главное — внимательно относится к деталям и строго поэтапно выполнять рекомендации, приведенные ниже.

Фундамент для веранды из профлиста

Начинают сооружение веранды с устройства фундамента. Он может быть столбчатым или ленточным . При строительстве ленточного фундамента, между ним и основным фундаментом здания нужно оставлять небольшой зазор. Он необходим для того, чтобы избежать перекосов конструкций каркаса веранды при неравномерной усадке фундаментов.


Пример столбчатого фундамента под верандой из профлиста

В стенах ленточного фундамента также необходимо оставлять небольшие проемы для циркуляции воздуха. Это позволит предотвратить порчу деревянных конструкций перекрытия и пола от избыточной влажности. Нужно также обязательно укладывать слой гидроизоляции между фундаментом и деревянными балками каркаса основания.

Каркас и стропильная система

После застывания фундамента, на него укладывают каркас из деревянных балок. Он служит основой для монтажа пола и установки вертикальных стоек, на которые монтируются стропила.

Чаще всего веранда из профлиста имеет односкатную кровлю. Одна сторона ее при этом опирается на брус, соединяющий вертикальные стойки, а вторая — на деревянный венец, закрепленный к стене здания.


Каркас и стропильная система из дерева для веранды из профлиста

Расстояние между стропилами и шаг обрешетки выбирается в зависимости от марки профнастила и уклона кровли так же, как и при строительстве любой односкатной крыши из профнастила.

Монтаж крыши веранды из профнастила

После монтажа обрешетки, выполняется обшивка веранды профнастилом. Поскольку на потолке веранды обычно делают декоративную подшивку, поверх стропил желательно уложить слой гидроизоляции для защиты стропильной системы и подшивки потолка от влаги.

Между обрешеткой и стропилами можно подложить подкладки из резины или другого эластичного материала. Это позволить избежать «эффекта барабана», который может возникать на металлических кровлях во время дождя.


Подготовка к монтажу профнастила на кровлю веранды – укладка гидроизоляции

Поскольку чаще всего крыши открытых летних веранд имеют небольшой уклон, нужно не забывать о нахлестах между листами профнастила. Особое внимание необходимо уделить примыканию крыши к стене здания. В этом месте необходимо установить специальную кровельную планку. Зазор между планкой и стеной заполняется кровельным герметиком.

Если веранду планируется использовать не только летом, очень хорошо будут смотреться ограждения из такого же профнастила, что и кровля. В этом случае терраса из профнастила, как и крыша веранды, могут быть дополнительно утеплены.

Одним из ультрасовременных, качественных и бюджетных строительных материалов является профилированный металлический лист. Благодаря оцинковке, покраске специальными красками, использованию полимерных материалов при изготовлении профлиста, его срок эксплуатации увеличен до 45 лет . Профнастил используется при покрытии крыш разнообразной конфигурации, постройке навесов, сооружении ограждений. Очень эффективным есть использование профнастила для пристройки открытых и закрытых веранд. Веранды из профнастила комфортные, уютные, никакие погодные катаклизмы не помешают приятно проводить здесь время в любое время года.

Навес из профилированного листа

Доминирующее преимущество в легкости монтажа профнастила, не требующее дополнительных усилий, сложных инструментов и специальных навыков.

Главным достоинством профлиста является его небольшой вес . Поэтому для сооружения веранд из этого материала нет необходимости выполнять трудоемкие работы по подготовке фундамента. Как правило, для пристройки летней веранды к зданию жилого дома необходимо возвести только три стены. Основание достаточно углубить на 20 см, выложить плитами либо металлическими полосами, оптимальным вариантом есть использование тротуарной плитки.

Если же верандой предполагают пользоваться зимой, необходима обшивка профнастилом, то фундамент нужно сделать более прочным. Можно использовать наливной бетонный пол, не забывая о теплошвах. Основание может быть построено из кирпича, деревянных свай. Это обеспечит устойчивость всей конструкции.

Стены из профлиста


Обшивка стен веранды

Монтировать металлопрофиль на стены можно только с наружной стороны, если предполагается, что пристройка будет использоваться только в теплое время года. Для зимней веранды потребуется обшивка утеплителем и в этом случае профлист возможно закрепить и с внутренней стороны . Он будет нести декоративную нагрузку и обеспечит защиту утепляющего материала от внешних воздействий.

При монтаже стен из профнастила необходимо учесть высоту гофры . Она определят стеновой или кровельный тип профнастила. Для монтажа стен возможно использовать листы с менее высоким гребнем волны: от восьми до двадцати миллиметров. Для облицовки подойдет металлопрофиль недорогих сортов.

При обшивке требуется выполнение сплошной обрешетки по всему периметру. По низу постройки устанавливаются закладные из специальной профильной трубы. Крепление профлиста производится при помощи саморезов, которые имеют специальную резиновую прокладку для защиты от воздействия внешних погодных факторов и выполняется через волну для обеспечения большей прочности зданию. Обширная палитра при изготовлении материала дает возможность использовать цвет, который соответствует основному зданию, а также контрастный, он придаст индивидуальности веранде.

Для завершения образа здания можно использовать уголки, обрамление окон сделать с помощью уголков и отливов, изготовленных из оцинкованной стали и окрашенных в тон либо в контрастный цвет.

Какую выбрать крышу?


Монтаж крыши

Чаще всего летняя веранда, пристроенная к зданию, используется как терраса. Постройка крыши веранды из профлиста обеспечит ее долговечность, надежную защиту от осадков и придаст зданию эстетической завершенности. Крыша веранды, как правило, сооружается односкатной, имеет небольшой градус уклона, но является более пологой, нежели крыша здания. При раскройке листов профлиста необходимо использовать только ножницы по металлу, циркулярная пила может повредить оцинковку материала и его полимерное покрытие.

Профлист укладывается с нахлестом в две волны для защиты от осадков

При расчете величины расстояния между стропилами требуется учесть размер гофры профлиста, так как крепление материала производится только в углубление волны.

Кровля несет в себе как декоративные, так и функциональные элементы . Разнообразие цветовой гаммы при изготовлении современного профлиста, его пластичность и легкость в монтаже дает возможность придать пристроенной веранде индивидуальную особенность.

Настил кровли из металлического профильного листа с цветным полимерным покрытием занимает совсем немного времени даже для неопытного строителя. Профлист монтируется на сплошную обрешетку. Крепление выполняется при помощи саморезов, которые можно выбрать в тон, согласно основной цветовой гамме.

Так как постройка будет подвержена постоянному воздействию атмосферных явлений, смене температуры в зимнее и летнее время, укладку кровельного материала необходимо выполнить на слой гидроизоляции из специальной пленки . Поверх создается контробрешетка с небольшим шагом из тонких деревянных пластин. К ней непосредственно и будет крепиться металлопрофиль.

Для защиты от дождя и ветра находящихся внутри веранды людей планируется небольшой выступ металлопрофиля.

Практически любой дачный или коттеджный участок, наряду с домом, включает множество небольших построек, которые нужны для комфортной жизни. Среди них весьма популярны сараи, веранды и навесы. Для их постройки также можно использовать профнастил, так как он прочен, пожаробезопасен, имеет привлекательный вид и прост в обращении.

Строим навес из профнастила

Выполняем подготовку

Навес из профнастила возводится из листов длиной от двух до шести метров, высотой 10-44 мм, и шириной в районе 800-1100. Для двухметрового листа рабочая площадь будет составлять 1,68 из-за места для перекрытия листов. Чтобы построить навес из профнастила своими руками, понадобятся такие инструменты и приспособления:

  • дрель и шуруповёрт;
  • молоток;
  • набор гаечных ключей и отвертки;
  • уровень.

Вначале необходимо очистить и подготовить место для строительства, сделать разметку. Затем приступают к сооружению каркаса. Для этого нужны опорные стойки в виде профильных труб (40х60 ), количество которых зависит от размеров возводимой конструкции. Чтобы сделать навес из профнастила, их размещают шагом в один метр, расставляя по всему периметру и контролируя всё при помощи уровня. Теперь трубу углубляют в грунт и заливают бетоном или асфальтом.


Возводим каркас

Следующим этапом идёт изготовление навеса из профнастила. В первую очередь монтируются лаги — здесь это трубы 60х60 и 60х40, которые приваривают к основным стойкам или же крепят болтами там, где вес сооружения это позволяет.

Монтируем навес

Монтаж навеса из профнастила тоже можно сделать самостоятельно. Устанавливаются арки (их может быть и несколько) — они должны опираться на опорные столбы и прогоны. Это обеспечит прочность и эстетичный внешний вид всей конструкции.

Также нужно соорудить обрешетку, на которую будут опираться металлические листы. Для этого берётся труба, длиннее промежутка между первой и последней арками на 20-30 см — из-за этого навес к дому из профнастила будет несколько выступать за их пределы. Прикрепляется навес саморезами, и лучше подбирать их под цвет основного материала.

Это был арочный навес для машин из профнастила, но его можно сделать и простым одно- или двускатным, если требуется больше места. Для автомобиля можно добавить небольшой дополнительный скат на случай сильного дождя.


2. Листы крепят саморезами с прокладками из резины для защиты металла.

3. Листы укладываются внахлёст (на 20 см), а крепление делается «по волне».

Примеры разных навесов для автомобилей вы можете посмотреть здесь:

Как построить сарай из профнастила

Подготовка проходит так же, как и в случае с навесом. Строится сарай из профнастила стенового типа (толщина 4 мм, а длина и ширина = 1х2м). Ещё понадобится пластиковый сайдинг для внутренней обшивки и следующие расходные материалы:

  • брус (100х150мм ) и доска (50х150 ), обработанные антисептиками;
  • фундаментные блоки и арматура;
  • крепёжный уголок;
  • саморезы по металлу.

В месте для строительства удалите дерн на 50 см вглубь и на получившейся площадке насыпьте песок с гравием, а сверху утрамбуйте щебнем. Теперь можно разложить арматуру и залить всё бетоном.


Закладываем фундамент и стелем пол

Когда бетон застыл, по его периметру ставят блоки так, чтобы их верх был в одной плоскости (контроль с помощью уровня). На блоки устанавливаем раму из бруса, то есть основу для пола. Сначала делается каркас, после чего кладут поперечные перекладины с расстоянием 30-40 см. Соединяются все детали саморезами, а готовая рама фиксируется дополнительно ещё и уголками. Зашить её можно даже ДСП, но главное, чтобы плотно.

Строим каркас

Для сооружения каркаса подготовьте чертёж и детали из бруса твёрдого дерева. После этого установите стойки в вертикальном положении с шагом в районе 60-70 см. Добавьте горизонтальные бруски, чтобы гарантировать достаточную жёсткость и возможность закрепить листы.


Кроем крышу

Сооружая сарай из профнастила своими руками, крепите листы саморезами (6 штук на 1 м²), начиная с длинных сторон. Затем можно добавить слой пароизоляции и утеплителя в виде пенопласта или минваты. Внутри всё обшивается сайдингом или другим материалом.

Для крыши устраивается обрешётка из бруса либо досок (шаг 50-60 см), на которую укладывают листы с полиэстерным покрытием. Также можно подготовить утеплитель, пароизоляционный слой, а внутри зашить кровлю фанерой. В конце делается пол из досок, которые крепятся к основанию. Затем ставятся двери и окна.

Крышу можно выбрать двухскатную или односкатную, в зависимости от ваших предпочтений. Односкатная однозначно проще, но выглядит чуть менее презентабельно.

Веранда из профнастила своими руками

Веранда из профнастила своими руками — это простое и красивое сооружение, которое замечательно сочетается и с традиционными и с современными жилыми зданиями.

Заливаем фундамент

Начните его устройство, заранее подготовив место. Если он ленточный, то следует оставить зазор между ним и основным фундаментом дома, а в случае со столбчатым оставляйте проёмы для циркуляции воздуха. Между фундаментом и каркасом ещё нужно класть гидроизоляцию.

Вот вам полезная информация об организации фундамента для веранды:

Занимаемся каркасом и крышей

На готовый фундамент ставится каркас из деревянных балок. При постройке веранды из профнастила он является основой для пола и стоек, на которые потом будут ставить стропила.

Перед тем, как обшить веранду профнастилом, советуют уложить гидроизоляцию. Вначале монтируется обрешётка, а затем уже делается обшивка веранды профнастилом. Обычно крыша веранды из профнастила односкатная, так как одна сторона опирается на деревянный венец, крепящийся к стене дома, а вторая — на брус, которым соединены вертикальные стойки. Поставьте кровельную планку в месте примыкания конструкции к зданию, и дополните результат использованием герметика.


1. Между обрешеткой и стропилами лучше положить эластичный материал, чтобы во время дождя не было слишком шумно.

2. Помните о нахлестах между листами кровли. Здесь они играют особенно важную роль, ведь, как правило, летние веранды имеют уклон.

3. Можно добавить ограждения под цвет крыше и утеплить веранду, чтобы использовать её в любое время года.


Этот пост последний в этом сезоне. По крайней мере о последних работах в этом сезоне, все-таки холода пришли в наши земли) А какой бы наша бытовка утепленной ни была, а ночевать совсем холодно стало. Ну слава богу успели доделать все веранду правдами и неправдами.


Тут уже видно, что все укосины сделаны. Предполагалось, что помимо жесткости конструкции они также будут выполнять эстетическую функцию. Наверное об этой стороне дела, нужно будет судить после окрашивания)

Промежуточные стойки мы сделали уже конечно из 50-ки, а не сотки, и так хватит. Довольно долго решал как сделать лучше вторую слева стойку: во всю высоту, но тогда перила будут разрываться, или наоборот сделать целым перило, а стойку разделить на две части. Решил все-таки в пользу перило…


Задние укосины решено было сделать просто волной (а не крест-накрест), чтобы не городить лишних досок. По идее двух угловых укосин, стоящих зеркально достаточно для жесткости всей конструкции.

Крепил укосины наискосок саморезами-сотками, по два на каждое соединение. Сначала сверлим 4-кой укосину, потом загоняем саморез. Тут очень помог второй шупуповерт, который старенький-дешевенький — Practyl) Им заворачивал, новым сверлил. Кстати, несмотря на то, что саморезы 5.0х100, сверлил сверлом 4мм, чтобы та часть самореза, которая остается в присоединяемой части не болталась. Ведь ножка самореза, где нет резьбы несколько тоньше резьбовой части:


Установили стропила. Изначально по плану было 9 штук, но папка меня отговорил, посоветовав сделать 7 штук. Ну 7 я и сделал — хватит.

Карниз я решил делать 40 см. С учетом инфы с сайта про профнастил, его свес над обрешеткой составляет 5-10 см для нашего типа (С21), т.е. 7.5 см — в самый раз. Значит стропила должны торчать на (40 — 7.5 = 32.5) см. Так и сделали.


А вот с этими вырезами все никак не получалось. Несколько раз мы (а скорее я) умудрялись делать вырез не в ту сторону. Да еще не было при себе инструментов — транспортира или хотя бы обычного ученического угольника. А так приходилось все делать наобум, путем каких-то невероятных расчетов и постоянных подстановок заготовки на место для примерки. Потом Аня предложила использовать один и выпиленных треугольничков, как шаблон. Но и тут я несколько раз ошибался, приходилось подпиливать, подрезать.

Прикручивал опять же наискосок саморезом 100-кой, по одной штуке на соединение, т.е. стропилина крепится всего двумя саморезами. Всякий раз кажется, что этого недостаточно, но в конечном итоге вместе вся конструкция целиком становится весьма прочной — все детали держат друг друга. Сначала думал крепить гвоздями 100-ками, но в очередной раз убедился, что при заколачивании гвоздя наискосок, доска смещается, поэтому все-таки саморезы.


Обрешетка далась нам довольно легко. Можно сказать основной проблемой было закинуть первую доску. Проблема была в том, что нас всего двое, а там высоко и была вероятность соскальзывания доски по стропилам, когда мы ее туда задвигали. Потом ее прикрутили и остальные доски было намного проще закинуть, потому что им соскользнуть мешала первая доска.

Тут был небольшой нюанс с размером досок. Ну во-первых, сначала я думал распустить доски 125-ки вдоль пополам и сделать обрешетку тоньше, но чаще, а потом решил и так сойдет — 5 широких досок. Во-вторых, размер доски в 6 метров не позволяет накрыть одной доской всю ширину крыши с карнизом, что составляло по моим нынешним подсчетам около 7 метров. Это значит, что вдоль планка должна быть составная. Значит мы берем длинную часть и отмеряем ширину крыши от левого края (включая карнизный свес) до второй справа стропилины. У нас это получилось что-то около 5.2 м. Соответственно короткий кусок будет равен расстоянию от края карнизного свеса с правой стороны до второй справа стропилины, что составило около 1.6 м. И размещаем их по всей крыше так, чтобы стыки были в шахматном порядке. На фото видно их без коротких частей. Кстати, еще надо учитывать размер кровельных материалов при устройстве обрешетки и необходимый их нахлест. В нашем случае, с нашим наклоном крыши нахлест вдоль ската должен быть от 20 см. Размер листа у нас 2х1 метр, с длинной стороной вдоль ската. Я решил сделать один целый кусок пониже и половину куска повыше, и нахлест сам собой получится необходимым. Идея в том, чтобы короткий лист лежал, как минимум, на двух обрешётинах, что позволило выявить количество их вдоль ската, т.е. 5)

Прикручивал доски к стропилам поочередно саморезами 4.0х45 и 5.0х60, всего по два самореза на соединение. Особенно делая упор на крайние соединения, потому что на них будет приходиться основная подъемная сила ветра, чтобы не улетела крыша к чертям) Тут тоже приходилось предварительно высверливать отверстия в досках, чтобы их не раскололо саморезом.


Когда закончили с обрешеткой, настал черед профнастила. Это было самым страшным)) Поскольку тут уж никак снизу, с лестницы не обойдешься, надо лезть наверх. Т.е. это был мой вообще первый вылаз на крышу нашей бытовки. К тому же я был уверен, что стоит мне чуть надавить на профнастил, как он подо мной прогнется и я вместе с ним шлепнусь с 2-метровой высоты. Ну или же просто соскользну с него.

Хорошо, я еще когда крепил обрешетку убедился, что она в принципе совершенно спокойно выдерживает мой вес, даже если держаться за нее посередине между стропилами. Это было когда, мне лень было в очередной раз спускаться, чтобы передвинуть стремянку и я решил повиснуть на обрешетке, как на брусьях, а ногами передвинуть лестницу под собой. Это мне удавалась раза три без проблем, но когда я в очередной раз это делал и решил продемонстрировать свои умения Аньке, лестница опрокинулась и я остался висеть в воздухе)) Тут уж без помощи Ани не обошлось, которая подбежала и поставила лестницу подо мной)


Ну вернемся к профнастилу. Кое-как мы затащили его наверх, кажется, в тот раз мы еще оба находились снизу и только потом я залез на крышу. Было ужасно стрёмно! Но постепенно я понял, что совместно с обрешеткой, профнастил настолько прочен, что по нему разве что скакать нельзя с моим весом. Все равно конечно оставалась вероятность соскользнуть с него, но и это оказалось не так, потому что он практически не скользил подо мной.

Укладывали профнастил с нахлёстом в одну волну, хотя, как я понял, достаточно даже 1/4 волны. Главное тут уложить, правильно ориентировав, первый лист, что мы сделали слегка не так и нижний его край был не совсем параллелен обрешетке. Это привело к тому, что предпоследний лист пришлось сдвигать вниз, потому что нижний свес из 7 см превратился в кое-как 3…

Когда мы покупали в свое время материалы для веранды, нам тупо не хватило денег на еще пару необходимых листов профнастила, т.е. их должно было быть не 9, а 11, ну и еще один на всякий случай. Но так мы их и не купили, потому что заказывать машину за 2400 ради 3-х листиков профнастила было жлобно, а на себе везти их — багажника не было. Всего на крышу ушло 12 листов: 7 целых нижних листов + половинка, 7 верхних половинок + последняя верхняя половинка половинки. В этот раз мы решили уложить 7 целых листов + 4 верхних половинки, чтобы накрыть максимальную, как нам показалось, площадь.


Крепилось все специальными кровельными саморезами с прокладкой под шляпку, чтобы через крепежное отверстие не проникала вода. Я выбрал обычные оцинкованные 4.8х38:

Они имеют специальную сверлильную часть на конце, для лучшего вхождения в жесть профнастила и закручиваются головкой на 10, вместо отвертки. Так удобнее, можно все делать одной рукой, саморез вполне удерживается в головке, его не надо придерживать, как в случае с отверткой. Единственный косяк, то ли моей насадки, то ли этих саморезов, они не держались, если опустить шуруповерт вниз патроном или даже наклонить более 45°. И, кажется, я даже пробовал использовать намагничивающий переходник — толку не было и я их постоянно ронял вниз. Кстати, примерно полкило этих саморезов хватило прям точно на все запланированные на этот раз листы + осталось 3-4 самореза. Надо брать с запасом!

Кстати, насчет расхода этих саморезов. Везде пишут, что должно быть 6-8 штук на квадрат. Я делал через волну, в каждую доску обрешетки. Каждый лист накрывал 4 доски, а нижних волн в листе — 10 штук. Это получается 5-6 саморезов на доску умножить на 4 доски = 20-24 штуки на лист, значит 10-12 на квадрат.


Вот и промежуточный итог наших работ. Видите, уже начало темнеть) Честно говоря, не думал, что мы хотя бы успеем в этот раз распилить верхние куски, не говоря уже о том, чтобы их установить, но все получилось. Мы остались довольны таким итогом, рассчитывали в следующий раз все закончить)


Вот мы и купили наконец багажник, а с ним и профнастила оставшиеся 3 куска привезли наконец. Это, кстати, был мой первый опыт езды с негабаритным грузом на крыше. Было боязно за самую эту крышу, потому что профнастил все время спереди задирался от ветра, а значит задняя часть наоборот опускалась, но вроде обошлось без разрушений) Ехали, кстати не более 60 км/ч на аварийке, чтобы все понимали, что мы дачники, везем негабарит, едем медленно и лучше нас поскорее обогнать, благо у нас там частенько широкие асфальтированные обочины, на которые мы выезжали, чтобы пропустить торопящихся на однополоске. (Как это делают, я верю, все нормальные водители)


Да, то был уже конец октября, приморозило и выпал снег. Это было весьма неприятно. Мне ведь еще предстояло лазать по крыше, прикручивать оставшиеся листы, а там снегу дофига. Еще проблемой стали ненакрытые профнастилом куски обрешетки — они сплошь покрылись ледяной коркой, которую пришлось соскабливать.


Влезать на крышу тоже стало ужасно неудобно. Ведь все более менее широкие прогалы теперь оказались закрыты профнастилом. И если раньше я вставал на перила и подтягивался, держась одной рукой за обрешетину, другой опираясь на крышу, то теперь это стало опасно делать, потому что вся крыша была сплошь покрыта снегом и льдом. Но все-таки кое-как я наловчился.

По профнастилу теперь тоже было совсем невесело лазать, т.к. он со снегом стал весьма скользским, да и просто все штаны промокли, пока там корячился. На Аньку еще зазря наорал, потому что было жутко неудобно, тяжело и все кругом раздражало, ну а тут робкая Аня попалась под руку, вот и сорвался(Почти до самых сумерек я потом делал все сам, и пока не стало совсем темнеть, Аня начала мне помогать, потому что надо было все-таки все доделать в этот раз…


Ну вот, теперь наконец-то все готово. Больше дождь со снегом не будут теперь нам угрозой))


Ну а эт снежок на нашей дачке) Вот кстати, осталиьс на земле лежать блоки бетонные, на которых у нас все доски лежали в свое время) Остатки (брус 100-ка, две 50-ки, одна 125-ка и рейка 40-ка) мы сложили под навес веранды, там вроде целее будут…

stroy-snab-perm.ru

Гараж из металлопрофиля своими руками

Наиболее популярная и быстровозводимая конструкция гаража – гараж из металлопрофиля, который можно построить своими руками. Причем, его функциональность может быть разной: как гараж из профнастила для временной стоянки автомобиля, например, на летней даче, так и утепленный гараж с мастерской и смотровой ямой.

Гараж из металлопрофиля

Гараж из металлопрофиля со смотровой ямой можно возвести менее чем за месяц. Для выполнения заглубленной смотровой ямы удобно использовать готовые бетонные блоки, фундамент по периметру – ленточный. Пол в гараже удобнее выполнять с помощью бетонной стяжки из влагостойкого бетона. Стены состоят из каркаса, собранного из металлического профиля, и двусторонней обшивки профилированными металлическими листами, между которыми уложен утеплитель. В качестве утеплителя можно применять любые современные материалы для вентилируемых фасадов: минеральные и каменные ваты, полистирольные плиты, а также утепление пенополиуретаном.

Фундамент и полы

Гараж из металлопрофиля – легкая постройка, поэтому для него достаточно малозаглубленного ленточного фундамента шириной 20-30 см и высотой около 40 см.

Технология выполнения фундамента:

  1. Размечают участок, на котором будет установлен гараж. Полностью срезают грунт на глубину около полуметра. Выравнивают площадку, засыпают ее песком  и утрамбовывают его, проливая водой. На месте расположения смотровой ямы выкапывают котлован, ширина его должна быть больше ширины смотровой ямы на метр с каждой стороны. Дно котлована также выравнивают, засыпают песком и трамбуют.
  2. На участке с близким расположением грунтовых вод необходимо также выполнить дренаж вокруг смотровой ямы, а дренажные трубы вывести в естественный водоем, водосточную канаву или колодец ливневой канализации.
  3. Выполняют разметку ленточного фундамента по периметру гаража, а также разметку стенок смотровой ямы, используя колышки и шнур.  Выкладывают ленточный фундамент из готовых бетонных блоков, скрепляя их на цементно-песчаный раствор. Стенки смотровой ямы также выполняют из бетонных блоков или кирпича. После застывания цементного раствора выполняют гидроизоляцию стенок смотровой ямы с внешней стороны с помощью битумной мастики или рулонных материалов, а после – обратную засыпку песком.

    Создание выгебной ямы в гараже

  4. Полы гаража и смотровой ямы делают из бетона. Для этого выравнивают грунт под будущим полом, засыпают его песком до уровня на 10 см ниже стенок смотровой ямы. Пол смотровой ямы также засыпают песком. По всему периметру пола крепят к стене демпферную ленту, она необходима, чтобы избежать деформации пола при температурных изменениях его размеров. Песок тщательно трамбуют, укладывают на него слой гидроизоляции так, чтобы он заходил на стенки фундамента на высоту не менее 15 см. В качестве гидроизоляции можно использовать рубероид, прочную полиэтиленовую пленку или любую другую рулонную гидроизоляцию.
  5. На гидроизоляцию укладывают арматурную сетку с шагом 10-15 см, а затем заливают бетонную стяжку и выравнивают бетон правилом. В бетон можно добавить модификаторы, увеличивающее его пластичность и гидростойкость, например, смесь для проникающей гидроизоляции, жидкое стекло или полимерный наполнитель. Время высыхания стяжки – около 3 недель, в это время не рекомендуется нагружать ее.

    Выполнение бетонной стяжки

Возведение каркаса и стен гаража

Каркас можно изготовить из металлического П-образного профиля, скрепляя его саморезами. Для работы понадобятся ножницы по металлу, шуруповерт, рулетка и расчетное количество П-образного оцинкованного профиля, а также саморезы по металлу.

  1. П-образный профиль нарезают на отрезки необходимого размера. Складывают на ровной поверхности каркас одной боковой стенки и скрепляют его. Вертикальные стойки должны располагаться так, чтобы на ширину листа металлопрофиля приходилось по три стойки, то есть примерно через 50 см.  Для проверки перпендикулярности углов сравнивают диагонали каркаса – они должны быть равны. Подобным образом собирают и вторую боковую стенку.
  2. Форма задней стенки каркаса зависит от крыши гаража – если крыша односкатная, задняя стенка будет в форме прямоугольника, а для двускатной крыши к прямоугольной стене сверху необходимо присоединить фронтон.
  3. Передняя стенка состоит из двух частей: прямоугольной рамы для ворот и фронтона. Стойки рамы необходимо усилить, используя два П-образных профиля, вставленных один в другой.
  4. Каркас ворот также выполняют из профиля в виде двух прямоугольников одинакового размера, стянутых по диагонали ребрами жесткости.
  5. Каркас собирают на готовом фундаменте, установив стенки и скрепив их на саморезы. Дополнительно крепят его к фундаменту с помощью уголков, саморезов и дюбель-гвоздей.
  6. После застывания цементного раствора выполняют гидроизоляцию стенок смотровой ямы с внешней стороны с помощью битумной мастики или рулонных материалов, а после – обратную засыпку песком.
  7. Крышу выполняют также из профиля, собирая из него треугольники по форме стропильной пары. Их нужно дополнительно усилить откосами. Количество стропильных пар равно количеству вертикальных стоек на боковых стенах. Крепят каркас крыши на саморезы.

    Процесс сборки каркаса гаража

  8. Стены и крышу выполняют из металлопрофиля. Начинают крепить его от переднего края на одну из боковых стен и выполняют обшивку по той же технологии, что и при постройке гаража из профнастила. Обшивку ворот также выполняют из профилированного листа на готовых и установленных на место воротах.

    Процесс обшивки гаража металлопрофилем

Утепление и внутренняя отделка гаража

Утеплять гараж нужно в том случае, если вы планируете использовать его как мастерскую для мелкого ремонта, а также в районах с суровыми зимами для легкого пуска автомобиля в зимнее время. В качестве утеплителя используют минеральную или каменную вату в виде матов. Минеральные маты обладают высокими теплоизолирующими свойствами, их удобно крепить между стойками из профиля, к тому же, они не поддерживают горения, что важно для гаража.

  1. Выбирают маты требуемой толщины, обычно 5 или 10 см. Учитывая размеры матов, на стойки крепят поперечные рейки.
  2. Укладывают теплоизоляционные маты в промежутки между стойками, поверх теплоизоляции крепят паровлагоизоляционную пленку.
  3. Отделку выполняют из металлических профилированных листов, закрепляя их на саморезы.

Внутренняя отделка гаража из металлопрофиля

По этой технологии можно построить также легкий гараж из профнастила без утепления и смотровой ямы, он обойдется значительно дешевле и вполне подойдет для временной стоянки автомобиля на даче или в летнем загородном доме.

stroyvopros.net

Гараж из металлопрофиля своими руками + фото

Гараж из металлопрофиля – самый удобный вариант строительства гаражного помещения. Такая конструкция быстро возводится и не требует профессиональных навыков при монтаже. Гараж можно установить как временную стоянку, например, на даче. Также построить стационарный вариант со смотровой ямой, утеплением и электроснабжением. Для того чтобы построить гараж из металлопрофиля своими руками, стоит изучить теоретические материалы и прислушаться к рекомендациям и советам специалистов.

Основные положения

Элементы каркаса

Для возведения гаражной постройки со смотровой ямой необходимо учитывать следующие факторы:

  • составить план-чертеж будущего сооружения;
  • составить смету и закупить все необходимые строительные материалы и инструменты;
  • тип фундамента можно выбрать самый простой – ленточный;
  • смотровую яму следует обустроить с помощью готовых бетонных блоков;
  • пол целесообразно монтировать с использованием бетонной стяжки;
  • стены должны представлять собой каркас, который собирается из металлического профиля, обшивается с обеих сторон листовым металлом и утепляется;
  • крыша выполняется по форме стропильной пары из профилированного металла или просто односкатной.

В качестве утеплителя рекомендуется использовать материалы, которые применяются для утепления вентилируемых фасадов.

Возведение фундамента

Фундамент и смотровая яма

Начинать строительство фундамента нужно с разметки выбранного участка, согласно составлено плана. Типовой размер гаража – 3 на 5 метров. Сначала выбирается грунт до полуметровой глубины. Площадка выравнивается, засыпается песком или мелким гравием и утрамбовывается.

Там, где должна быть смотровая яма копается котлован. Размеры его должны быть на один метр больше размеров запланированной ямы. Дно котлована так же утрамбовывается, предварительно должна быть произведена засыпка слоя песка. Если на участке, выбранном для строительства гаража, близко расположены грунтовые воды, то следует сделать дренаж по периметру смотровой ямы. Дренажные трубы выводятся в ближайший водоем или систему канализации.

С помощью колышков и шнура производится разметка периметра ленточного фундамента. В подготовленные углубления по всему периметру фундамента выкладываются бетонные плиты и соединяются бетонным раствором. Стены смотровой ямы тоже монтируются из бетонных плит, а углы укрепляются и выравниваются при помощи красного кирпича.

После того, как цементный раствор застыл, при помощи битумной мастики или рулонного материала производится гидроизоляция стенок ямы.

Изготовление пола

Бетонный пол

Пол, как правило, в гараже бетонный. Для укладки бетона пол засыпают песком на 10 сантиметров ниже стенок смотровой ямы. По периметру фундамента крепится демпферная лента. Она нужна во избежание деформации пола при изменении температуры. На утрамбованный песок укладывается гидроизоляционный слой. Он должен заходить на стенки фундамента более 16 сантиметров. В качестве гидроизоляционного материала можно применять рубероид или толстую полиэтиленовую пленку.

На гидроизоляцию монтируется арматурная сетка, сверху заливается бетонная стяжка и правилом выравнивается внешняя поверхность пола. Стяжка должна хорошенько просохнуть в течение 3-х недель.

Монтаж каркаса

Сборка металлического каркаса

По намеченному плану производится установка каркаса. Из металлического профиля сооружаются боковые стены. Профили отрезаются по размерам и между собой крепятся с помощью саморезов. Каждая стена отдельно собирается на ровной поверхности. Необходимо верх боковых стенок выполнить с небольшим наклоном в сторону задней стенки. Тогда при укладке крыши проблем не будет.

Вертикальные стойки располагаются таким образом, чтобы на один профиль приходилось три стойки. Задняя стена конструируется в зависимости от формы крыши. Если крыша односкатная, то стенка ровная, если двускатная, то в форме треугольника по размерам крыши. Для этого дополнительно сооружается треугольный фронтон и соединяется с задней стенкой.

Передняя стена будет состоять из двух частей: проем ворот и фронтон. Проем ворот выполняется в виде прямоугольной рамы, которую усиливают дополнительными металлопрофилями. Сами ворота представляют собой два полотна, которые собираются из профилей и усиливаются ребрами жесткости.

Каркас гаража собирается на фундаменте, стенки между собой крепятся саморезами. И саморезами же, с помощью уголков, каркас крепится к фундаменту. Можно для надежности использовать дюбеля.

Крыша

Конструкция двускатной крыши из металлопрофиля

Простой вариант крыши – односкатная. Она монтируется так же из металлопрофилей и крепится с помощью саморезов к стенам гаража. При необходимости можно использовать уголки для надежности крепления. Крыша должна иметь небольшой наклон к задней стенке, для того, чтобы дождевая вода не скапливалась, а стекала. Это должно быть предусмотрено при монтаже боковых стенок. Если выбрана двускатная крыша, то сначала устанавливаются стропильные пары, усиленные откосами. Число стропильных пар должно быть равно количеству боковых вертикальных стоек. Полотна крыши крепятся к стропилам, откосам и боковым стенкам саморезами.

Утепление

Монтаж волокнистого утеплителя Внутренняя отделка

Утеплять гараж нужно в любом случае. С этой целью применяют минеральную или стекловату. Вату лучше использовать в виде матов. Такие ватные маты крепятся к стенкам между стойками металлопрофиля с помощью специального клея или продольных реек. Толщина матов от пяти до десяти сантиметров.

Минеральная вата предпочтительнее, потому что она невосприимчива к возгоранию. Поверх утеплителя можно закрепить паро-влагоизоляционную пленку. Все это можно облагородить с использованием тонких алюминиевых листов. Но лучше оставить как есть, потому, что дополнительное покрытие может способствовать образованию конденсата.

Обшивку ворот выполняют из профилированных металлических листов. Можно покрасить готовое сооружение антикоррозийной краской. Так гараж прослужит дольше.

Гаражные ворота — сварка

В ворота гаража можно встроить дверь, но это уже зависит от хозяина.

Видео: как построить гараж из металлопрофиля

Посмотрите видео о сборке гаражного каркаса из металлопрофиля:

Последняя редакция: 25.03.2017 Автор: Покацкий Григорий

kaksdelatgarazh.ru

РубрикаРазное

Добавить комментарий
