Сложность установки и цена приточно-вытяжной вентиляции напрямую зависит от того, какой объем помещения ей необходимо проветривать. Главная трудность, с которой может столкнуться хозяин, решивший установить такую систему вентиляции – разработка схемы разводки и расчет параметров воздухораспределительных каналов.

Поэтому приточно-вытяжная вентиляция своими руками выполняться не может. Ею могут заниматься только высокопрофессиональные специалисты из той же фирмы, у которой вы собираетесь приобрести вентиляционную установку. Они выполнят все четко, быстро и грамотно.

Виды установок принудительной вентиляции

klivent.biz

Домашняя приточная вентиляция.

Домашняя приточная вентиляция.

Из подручных материалов, дёшево и надёжно можно обеспечить чистый воздух и нормальную влажность в квартире. Описание самодельной приточной вентиляции и сравнение её с промышленными.

Инструменты:

перфоратор

отвёртки

нож

Материалы:

магистральный воздушный фильтр

магистральный вентилятор

пластиковые канализационные трубы

пластиковый контейнер

Порядок выполнения работ:

1. Выбор фильтра.

   Фильтр можно применить магистральный на диаметр трубы 100мм (продаётся в строительных гипермаркетах в отделе вентиляции). В качестве вентилятора можно установить магистральный вентилятор с производительностью 150м3/час. Я установил вентилятор с самым минимальным уровнем шума, чтобы не шумел при ночной работе. Так же необходимо поставить воздушный клапан, чтобы фильтр работал только в правильном направлении. Мне повезло, клапан оказался встроен в вентилятор.


2. Установка фильтрационной установки.

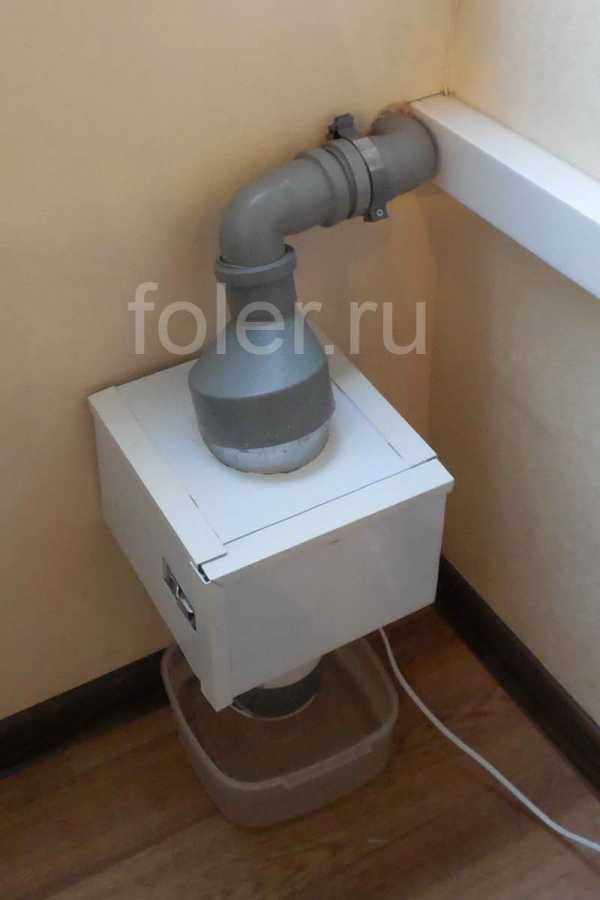

   В бетонной стенке лоджии необходимо сделать отверстие на улицу и проложить воздуховод из канализационных пластмассовых труб диаметром 50 мм с переходником с 50мм на 100мм. Корпус фильтра можно оклеить декоративным пластиком, к стене прикрепить пару уголков на которые положить резиновую подкладку для снижения вибрации и установить фильтр. Для улавливания мелкой пыли нужно поставить водяной фильтр. В качестве водяного фильтра я применил пластиковый контейнер, заполненный обычной водой и направил в него воздушный поток от вентилятора. Летом работает здорово, но в жару вода в контейнере высыхает за пару дней, надо не забывать подливать. Зимой, естественно, водяной фильтр не работает, но и воздух в этот период значительно чище.


3. Замена фильтрующей ткани.

   В качестве фильтрационной ткани можно использовать фильтр для кухонных вытяжек, из одной полосы выходит 3 фильтра. Для удобства вырезки фильтров рекомендую сделать шаблон, например, из куска картона или линолеума.

   Итог: эксплуатирую эту систему уже 2 года, летом заменяю фильтрационную ткань раз в 2 месяца, за всю зиму меняю один раз, слой пыли на лоджии все-таки образуется, но на мой взгляд раз в 10 медленнее, то что раньше накапливалось за месяц, теперь за год

Ссылки по теме

1. Сравнение систем вентиляции для дома.
2. Монтаж проветривателя Aeropac SN.
3. Монтаж приточной вентиляции TION Breezer 3S.
4. Монтаж приточной вентиляции V-STAT FKO.

Комментарии к статье:

foler.ru

Приточная вентиляция – что это такое, устройство, принцип работы, существующие плюсы и минусы

Качественное вентилирование – важный фактор при проектировании домов. Пополнение нужного количества чистого воздуха в помещении поможет обеспечить приточная вентиляция. Главное, позаботиться о ее устройстве на начальном этапе ремонта, чтобы потом минимизировать трату времени и денег.

Что такое приточная вентиляция?

Создание комфортного микроклимата в помещении – важная задача. Вентиляция воздуха – одна из составляющих этого процесса. С этими задачами хорошо справляется приточная вентиляция в квартире или доме. В зависимости от модели устройство обеспечивает:

• очищение воздуха от разных примесей;
• изменение температуры в зависимости от заданных параметров;
• поддержку оптимального показателя влажности;
• создание комфортных условий жизни.

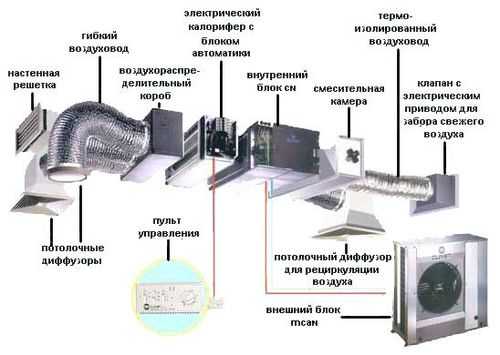

Устройство приточной вентиляции

Для повышения скорости обмена местами воздушных масс используют разные приспособления. Разбираясь, как выглядит приточная вентиляция, нужно обратить внимание на то, из каких элементов она состоит:

1. Вентилятор. От его уровня мощности зависит работа всей системы.
2. Фильтры. Защищают помещение от попадания загрязнений с улицы.
3. Нагревательный элемент. Приточная вентиляция с подогревом воздуха помогает не испытывать дискомфорт от перепадов температуры.
4. Рекуператор. Устройство используется для снижения затрат на подогрев воздуха за счет комнатного тепла.
5. Система шумопоглощения. Для минимизирования звука от работы устройства.
6. Воздуховоды. Сборная приточная вентиляция состоит из труб, изготовленных из пластика или легких металлов. Характеристики зависят от конкретной модели.

Принцип работы приточной вентиляции

Характерной особенностью современных квартир является чрезмерная герметизация, поэтому многие задумываются об установке принудительной системе движения воздуха. Приточная система вентиляции подходит для этого идеально. Она работает следующим образом:

1. Воздух попадает в воздухозаборник.
2. Транспортируется по воздуховоду благодаря работе вентилятора.
3. После нагревания до нужной температуры, попадает в помещение.

Плюсы и минусы приточной вентиляции

Данный вид включает в себя систему воздуховодов и предусматривает монтаж определенного оборудования: вентилятора, воздушных каналов, фильтров и систем рекуператоров. Среди достоинств можно выделить следующие моменты:

1. Циркуляция воздуха происходит независимо от погодных условий и микроклимата в помещении.
2. В зимний период можно сэкономить, если установить приточно-вытяжную вентиляцию с рекуперацией.
3. В системе присутствуют очищающие фильтры.
4. Автоматическая работа не требует постоянного контроля.

К недостаткам системы можно отнести:

• необходимость в профессиональном проектировании;
• высокий уровень шума;
• большие габариты системы;
• высокую цену.

Виды приточной вентиляции

Данные системы движения воздуха в помещении классифицируются по ряду признаков. По конструкции вентиляционной сети система бывает:

1. Сборная. Когда отдельные элементы соединяются с помощью воздуховодов.

2. Моноблочная приточная вентиляция. В этом варианте большинство элементов объединено в одном корпусе.

По способу вентиляции приточная система разделяется на: местную, комплексную и аварийную. По наличию или отсутствию воздуховода классификация бывает:

1. Бесканальной. Когда свежий воздух попадает в помещение через приточное отверстие.
2. Канальной. Поступление происходит по системе воздуховодов.

Бесканальная вентиляция

Устройство обеспечивает нагнетание чистого воздуха в помещении за счет работы приточного устройства, благодаря чему на предназначенном участке комнаты образуется эффект воздушной завесы или оазиса. Бесканальная приточная вентиляция обеспечивает выведение загрязненного воздуха через особое отверстие или щель в двери и окне. При наличии мощного вентилятора, который издает много шума ее в обязательном порядке нужно дополнить шумоподавителем. В зависимости от степени сложности приточная вентиляция это устройства, которые делятся на три типа:

• оконный клапан;

• приточный вентилятор;

• приточная установка.

В установках для отфильтровки примесей устанавливают фильтр, а для защиты от мусора – воздухозаборную решетку. Приточно-вытяжная вентиляция для квартиры может быть оснащена системой для нагревания поступающего воздуха, для этого используется специальный элемент, который не дает температуре в помещении опускаться ниже заданного уровня. Каждый владелец выбирает для себя тот или иной вид в зависимости от конечной цели приобретения и финансовых возможностей.

Канальная вентиляция

Данные устройства – комплекс воздуховодов, которые объединяют все помещения. Их отличием считается потребность в периодическом обслуживании для поддержания качества функционирования. Канальная приточная вентиляция имеет один недостаток – большая сеть воздуховодов, которые нужно скрыть потолком. Это нужно учесть и заняться монтажом на этапе ремонта в помещении. Принцип работы системы простой – свежий воздух проникает в помещение по каналам и своим потоком вытесняет отработанный через воздухозаборники.

Часто такую приточную вентиляцию устанавливают на крупных объектах, где для нагрева требует большие энергозатраты. Для того чтобы их понизить можно установить:

• рекуператор;
• водяной калорифер;
• VAV-систему.

Самодельная приточная вентиляция

Данный вид может сделать каждый желающий, кто умеет пользоваться инструментами и знает основы построения вентиляционной системы. Особенно это актуально для тех, кому не подходят шумные модели комнатных устройств, а внешние слишком дорогие. Самодельная приточная система устанавливается на балконе. Кислород от нее поступает по воздуховоду, который закрепляют на внешней стене дома.

Установка представляет собой ящик, внутри которого расположен вентилятор и автомобильный салонный фильтр. После очищения воздух попадает в помещение через отверстие в стене. Для уменьшения шума устанавливают шумоглушитель от клапана. Для нагревания воздуха в холодное время года, рекомендуется направить поток на отопительный прибор, который его подогреет до нужного уровня.

Где разместить приточную вентиляцию?

Для получения полноценного результата от принудительной системы движения и замены воздуха нужно знать, как это правильно сделать. Клапан приточной вентиляции рекомендуется размещать на стене, которая противоположна поверхности с вытяжкой. Помимо этого можно выбрать следующие места:

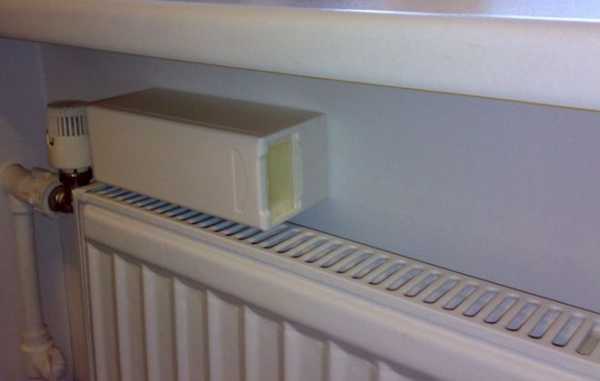

1. Под подоконником. Приточная вентиляция в квартире с фильтрацией находится вблизи отопительного прибора, который будет подогревать входящий поток воздуха без дополнительных трат на другие устройства.

2. В стене возле окна. Подобное расположение подходит для помещения, которое расположено в климатической зоне, где температура зимой не опускается до минусовой отметки. В таком случае воздух будет очень холодным, а на стене появится конденсат.

3. В оконной раме. Система приточно-вытяжной вентиляции примитивная и выглядит как клапан с фильтром и заслонкой. Подобный комплект делает эксплуатацию максимально удобной.

Монтаж приточной вентиляции

Систематическое поступление воздуха в помещение – залог идеального микроклимата. Он должен поступать в общую комнату, а потом распространятся по остальным, туда, где установлены вытяжные каналы. В классическом исполнении приточное оборудование включает следующие механизмы:

• клапан вентиляции;
• внутренний блок;
• соединяющие трубки;
• наружная решетка.

Процесс установки состоит из следующих этапов:

1. Приточные клапаны вентиляции в стене размещают между оконной рамой и отопительными радиаторами. Перед монтажом их разбирают, для использования пустого корпуса в качестве разметки для дальнейшего крепления на стене.
2. После проводят просверливание отверстий с небольшим наклоном вниз.
3. В них продевают трубку, обернутую в изоленту. Ее край должен быть расположен заподлицо с наружной частью стен, а внутри выступать на 10 мм.
4. Крепление прибора проводят с помощью дюбель-гвоздей. После вставляют фильтры.
5. В завершении надевают наружную решетку.

Проверка приточной вентиляции

Для того чтобы убедиться в правильности монтажа, нужно провести контроль движения воздуха в разных положениях. Приточная вентиляция в частном доме проверяется следующим образом:

1. Открывают входную дверь и окна, берут тонкую полоску бумаги и подносят ее к вентиляции на расстоянии 5 см. Движение говорит о нормальной работе, а его отсутствие о наличии проблем.
2. Для проверки движения воздуха по дому закрывают входную дверь и окна и опять используют бумагу. Тоже самое проделывают при открытых межкомнатных дверях. Если в первом положении движение отсутствует, а во втором есть – циркуляция в помещении нарушена.

womanadvice.ru

Самодельный угольный фильтр на приточную вентиляцию

Не так давно мы с вами обсуждали новый закон об ограничении курения и о том, что делать с теми товарищами, которые порой в буквальном смысле слова отравляют нам жизнь. После переезда на новую квартиру я сделал при помощи одной организации приточную вентиляцию. Отдельного внимания заслуживают монтажные фирмы, которые берут деньги, совершенно ничего не понимая в том, что делают. Даже не знают порой базовых нормативов. Искал организацию долго, объехав полгорода. В итоге, как казалось, нашёл, но скоро понял, что лучше бы делал сам с нуля. Но не будем об этом. Общими с ними усилиями мы сделали вентиляцию, я её немного доработал после приёмки работ и получил практически то, что хотел: подогреваемый свежий воздух при закрытых окнах.

Но через пару недель появилась другая проблема — соседи снизу. Они переехали и начали курить на балконе. И если вы считаете, что это проблема, когда к вам в открытое окно попадает дым, вы бы посчитали это ерундой по сравнению с тем, когда они стоят и дымят прямо под воздухозаборником. Абсолютно весь дым через минуту у вас в квартире.

Благо, соседи оказались людьми более-менее вменяемыми: я попросил их не стоять на балконе прямо под воздухозаборником, и они теперь всегда дымят с другой стороны. Но часть дыма, особенно при ветре, всё равно затягивается в систему. Пришлось искать решение. Позвонил в ту самую фирму, которая монтировала мне систему. О фильтрах очистки они слыхом не слыхивали. Обещали позвонить, но вот прошла неделя и ничего. Думаю, просто забыли. Стал искать решения сам. Покупные фильтры дороги и громоздки. Даже если купить такой, в мою систему его уже просто некуда монтировать. Поискав на просторах сети принципы работы, решил попробовать сделать угольный фильтр сам. Самым простым вариантом мне показалось использование коробочки от фильтра грубой очистки. Решил попробовать совместить в ней два фильтра.

Долго искал нужный уголь. Для систем вентиляции угля у нас не купить. Смог найти уголь для водоочистных фильтров. В мешках по 25 кг. Пришлось купить, что делать. Сразу скажу, это не лучший вариант: уголь мелкий и сильно снижает давление воздуха в системе. Но свою работу выполняет. Итак, что же я сделал. После продолжительных поисков вариантов нашёл вот такой переходник, который почти идеально входил в мой вентканал диаметром 125 мм. На фото я уже натянул на него сеточку (из купленного для этого дела сита). Закреплю я его вот этой лентой для упаковки и стяжки.

Следующей частью своего фильтра я подобрал вот такую решёточку. Отлично подходила к первой части.

Здесь я под неё уже вырезал сетку из многострадального сита. Закреплю её так же. Вот так одна часть вставляется в другую.

Насыпаем уголь. Толщина засыпки получилась немного больше двух сантиметров.

Захлопываем крышку и помещаем наш фильтр в систему. На фото видно, что он стоит у меня перед фильтром грубой очистки. Вариант не лучший, но временно будет именно так: уголь оказался довольно мелким и часть крошки сыпется через сито. Фильтр грубой очистки таким образом защищает вентилятор.

Всё вроде бы хорошо, но воздух практически не идёт. Слишком плотный фильтр. Стал думать, как сделать его тоньше или разредить. Неожиданным решением оказался попавшийся на глаза наполнитель для кошачьего туалета!

Новый наполнитель для фильтра работает куда лучше. И со своими обязанностями справляется. Спасибо соседям, которые вовремя вышли курить на балкон — испытания были тут же проведены. По-прежнему давление воздуха меня не очень устраивает, хотелось бы больше. Буду думать над тем, как уменьшить толщину слоя — поищу ещё какие-то материалы в магазинах. Но временное решение имеется. И работает! Об обновлениях системы сообщу, как появятся.

moogoo.ru

Самодельная приточная вентиляция для комнаты

Все нижесказанное — личный опыт.

1. Решил установить систему приточной вентиляции в свою комнату. Надоел шум из открытого окна, но если закрыть окно, то быстро становится душно.

Монструозные системы вентиляции с воздуховодами сразу отверг — безумно дорого, нет места для всех агрегатов.

Второй вариант — повесить блок индивидуальной приточки на стену в нужную комнату. Минусы — тоже недешево (13-20 тысяч за устройства без учета монтажа), большая коробка на стене. Да и небольшой шум все равно есть, только теперь от самой приточки.

В обоих вариантах воздух поступает фильтрованный, а я не хочу дышать таким воздухом дома. Неживой он какой-то. Да и с гигиеничностью есть вопросы — не получится полностью разобрать, чтобы почистить от пыли и грязи.

Я решил пойти другим путем. Взял за основу стенной клапан пассивной вентиляции. Выглядит все компактно — за шторой даже не видно, что там что-то есть.

2. Вот так это выглядит на стене после монтажа. Устройство стоит 3200 плюс монтаж. Алмазным бурением проделывают аккуратную дыру в стене диаметром 13 см и вбивают в нее пластиковую трубу. К сожалению это очень пыльная процедура. И обои оказались безвозвратно испорчены. Но в моем случае я как раз планирую ремонт в комнате и обои будут новые.

3. Так выглядит труба с теплоизоляцией внутри. Внутренний диаметр трубы 12,5 см. Теплоизоляция выполняет функции и шумоизоляции и выполнена из плотного поролона, толщиной 3 см и длинной 34 см.

Удивительно, но при 7 см. внутреннего диаметра оставшегося прохода весь шум улицы полностью гасится. Шумоподавление примерно такое же как у очень хорошего тройного стеклопакета в закрытом состоянии. При этом происходит непрерывная вентиляция и поступает свежий воздух.

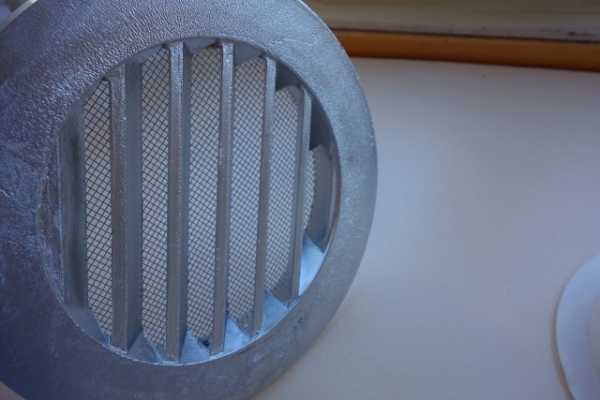

4. Со стороны улицы ставится защитная сетка — от дождя, снега и от комаров.

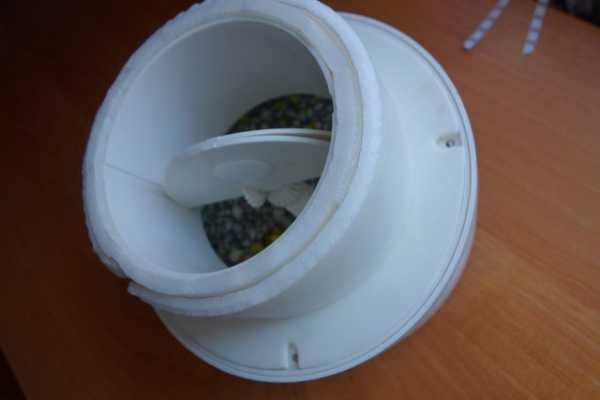

5. Со стороны комнаты ставится оголовок. В нем есть регулятор притока — шторы типа бабочка. Для зимы полезно, если нужно ослабить приток или совсем перекрыть.

6. В оголовке клапана был установлен сетчатый черный фильтр. Я его выкинул, т. к. он ощутимо вонял пластиком. Вместо него взял сетку от комаров и с помощью плотного изолона закрепил в оголовке клапана (фото сетки через несколько фото ниже). Старый фильтр:

7. Но пассивная приточка едва справляется зимой и работает только если в доме есть нормальная вытяжка в ванной/туалете. Летом тяга ухудшается и даже полностью останавливается.

Придумал решение.

Поскольку стена моего дома кирпичная и ее глубина 70 см., то я внутрь трубы установил вентилятор. Расположил его после теплоизоляции, таким образом он находится глубоко в стене и шум его работы гасится шумоизоляцией трубы. Дополнительно я обмотал его корпус изолоном для снижения вибрации. В качестве вентилятора выбрал вытяжной вентилятор испанской фирмы S&P Silent 100. Он оказался самым тихим из всех — 26 дБ на максимуме при 95 кубов притока воздуха. Для сравнения другие вентиляторы обычно шумят на 35-40 дБ. Одно неудобство — вентилятор был с декоративной квадратной крышкой, которую пришлось спилить.

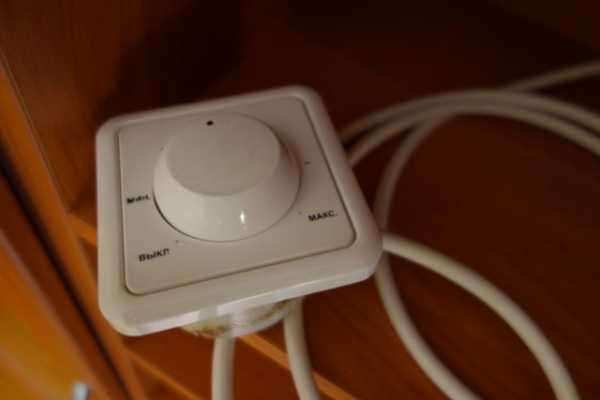

8. Для регулировки скоростей вначале я взял обычный компактный регулятор той же фирмы S&P, но он заметно жужал при работе на низких оборотах вентилятора. Тогда я почитав форум ixbt приобрел электронный автотрансформатор SB0031 питерской фирмы. Его преимущество — бесшумная работа на низких оборотах и плавное включение вентилятора.

9. К регулятору дополнительно заказал ручку. И ее и регулятор я планирую спрятать в стену и все кабели уложить в штробу. Это еще предстоит сделать.

10. Крепеж оголовка клапана пришлось немного изменить, чтобы провести кабель к вентилятору внуть трубы. Для этого я снял резиновое кольцо с клапана и обмотал его изолоном, оставив продольное углубление для провода (см. выше).

11. Что получилось в итоге. Вентилятор работает практически бесшумно. Если подойти вплотную к стене то едва слышно шелест воздуха — намного тише чем самый хороший японский сплит-кондиционер на минимальной скорости. Думаю, что моя приточка с вентилятором выдает примерно около 10-12 дБ. С 2 метров вообще полная тишина даже ночью. Ни вибрации, ни гула, ничего не слышно. Сплю теперь в полной тишине. Неважно, что происходит за окном — у меня тишина. Окно закрыто, при этом свежий воздух непрерывно поступает вне зависимости от ветра или штиля. У меня есть прибор (анемометр) для измерения скорости воздушного притока, учитывая размеры выходных отверстий в клапане получается примерно 40-50 кубов свежего воздуха в час при бесшумной работе, можно сделать больше, но тогда будет немного слышно шелест воздуха из трубы.

Обслуживание.

Как видите — конструкция получилось простая, все прекрасно разбирается и достается, чтобы промыть и прочистить. Поролон можно аккуратно постирать в теплой воде с мылом. Трубу, оголовок клапана и вентилятор протереть тряпкой. Все чисто и стерильно. Самое главное — воздух поступает как есть, без фильтрации. Устройство даже не видно из-за шторы.

Однако есть и трудности.

Зимой, когда ниже -25’C на оголовке клапана иногда появлялся лед, в месте контакта холодного и теплого воздуха с пластиком клапана. Сама стена не запотевает и не промерзает, т. к. теплоизоляция в трубе защищает от холода.

Беспокоился как зимой будет работать вентилятор, который по паспорту расчитан только до нуля градусов. Но он отлично проработал всю зиму — всегда без проблем стартовал и только после нескольких часов простоя мог вначале немного шумнее работать, затем когда прогревался то работал бесшумно. Мне не удалось найти другие малошумные модели расчитанные специально на зимнюю работу — обычно они все очень шумные и высокоскоростные, что мне не надо.

Летом нужно один-два раза смахнуть пух и пыль с внешней сетки. Доступ к ней изнутри и через открытое окно — клапан ставят близко к окну.

Может получилось неидеально, но я получил в точности что хотел — бесшумно, компактно, дешево и удобное обслуживание.

Еще раз насчет фильтров воздуха. Я принципиально не хочу их устанавливать дома, где нахожусь много времени. Поэтому все готовые решения мне не подошли. Читал, что фильтрация задерживает аэроионы из воздуха и тем самым он ухудшается. Получается мертвый воздух. И еще сами фильтры становятся источником вторичного загрязнения. Поэтому в моем варианте использована только сетка от комаров.
