Как сделать вентиляцию своими руками

Перед тем как сделать вентиляцию в квартире своими руками, требуется изучить ряд моментов, связанных с установкой вентиляционных систем. Это позволит сделать жизнь в доме более комфортной.

Разновидности систем вентиляции

Классификация вентиляционных систем основана на различных критериях:

• предназначение;
• функции;
• способ перемещения воздуха.

По предназначению вентиляционные системы подразделяются по:

• методу передвижения воздуха;
• типу побудителя движения воздуха.

Разновидности вентиляционных систем бывают приточными и вытяжными. В зависимости от их функций различаются также рециркуляционные, обеспечивающие подачу потока чистого воздуха и подмешивающие к нему вытяжной воздух в огромном количестве.

По способу перемещения воздуха системы делятся на:

• канальные;
• безканальные.

В первом случае происходит перемещение потока воздуха через сеть вентиляционных каналов с воздуховодами, а во втором он проникает через двери и окна.

Другое различие вентиляционных систем состоит в побудительной силе, оказывающей воздействие на воздух, поэтому они бывают механическими и естественными.

Движение воздуха происходит только после подключения вентилятора, что характерно для систем с механической циркуляцией воздуха. Фото хорошей вентиляции в доме позволит выбрать тип наиболее подходящей системы.

Достаточно остановить свое внимание на следующих вариантах:

• естественная вентиляция;
• приточно-вытяжная или принудительная;
• смешанная естественная, предусматривающая принудительную вытяжку.

Все перечисленные варианты обладают своими достоинствами и недостатками. Вентиляция естественного типа является наиболее подходящей для небольших по размерам строений. Они обычно располагаются в местах, где окружающая атмосфера является довольно чистой. В этом случае, принудительная вентиляция не устанавливается.

Минимальным набором условий, позволяющих определить оптимальный тип системы и сделать вентиляцию в подвале частного дома, являются чистота воздуха и строительный материал, который применялся для постройки.

В коттеджах обычно обустраивают приточно-вытяжную систему вентиляции, поскольку они располагаются в зоне с загрязненной атмосферой. Она должна обеспечивать помещение потоком воздуха в необходимом количестве, а также выполнять его фильтрацию.

Чтобы сделать вентиляцию в частном доме, необходимо соблюдать следующий план действий:

• выполнить расчет объема параметра воздухообмена, рассчитав объем воздуха, соответствующий нормам;
• определить сечение воздуховода;
• выбрать тип вентиляционной системы;
• составить план-схему вентиляционных каналов;
• выбрать место для установки оборудования;
• определить места, где будет происходить забор и вывод воздуха;
• устроить саму систему.

Как сделать расчет вентиляционной системы?

Способы вычислений могут немного отличаться один от другого, поэтому для того, чтобы сделать вентиляцию в гараже или подвале, следует выбирать наиболее подходящие из них. Рассчитывать параметры системы вентиляции необходимо на основе таких показателей, как площадь дома и объем воздуха в помещении.

Потребуется учесть наличие в помещении бытовой техники, которая способна уменьшить объем чистого воздуха. Все необходимые расчеты производятся с учетом потребности помещения, где необходима вентиляция.

Вычисления следует осуществлять, используя таблицы с диаграммами, с учетом действующих нормативов (СНиПов, САнПинов, ДБНов, ГОСТов). Наиболее легкий способ расчетов основан на вычислении воздухообмена на основе площади. В соответствии с принятыми нормами подача воздуха на 3 м3/час должна осуществляться в полном объеме на 1 м2

Расчет показателя выполняется с учетом количества жильцов. Например, если их трое, то при общей площади дома, равной 120 м2, воздухообмен в час определяется как произведение 120*3=360 куб.м/час.

Более сложным является расчет показателя воздухообмена по кратностям. Все вычисления производятся на основе нескольких показателей, поэтому точный результат может быть определен специалистом.

Вычисления, основанные на кратности показателя воздухообмена, определяют количество раз в час, когда воздух полностью заменен новым потоком.

Нормативы для помещений с различным предназначением могут быть разными, поэтому используется специальная инструкция: как правильно сделать вентиляцию, результатом вычислений которой является сумма полученных ранее показателей. Это позволяет получить общую величину воздухообмена.

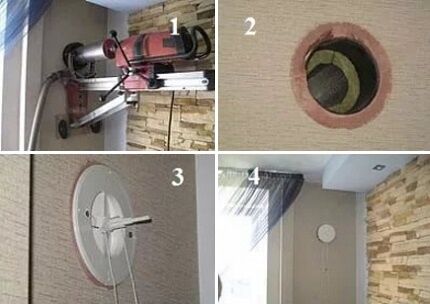

Фото советы как сделать вентиляцию своими руками

Также рекомендуем посетить:

Вытяжная вентиляция своими руками дома

Любое строительство, будь оно частными или капитальным, должно быть продумано до мелочей, и особое внимание должно уделяться именно системе вентиляции.

Если это не предусмотреть, то в доме или в квартире будет не только не комфортно жить из-за сжатого воздуха, неприятных запахов от приготовления пищи, но и могут возникнуть серьезные заболевания спустя годы. При нерабочей или отсутствующей вентиляции зафиксированы случаи, когда на стенах появлялась плесень, а окна запотевают полностью, что из них ничего не видно.

Каков принцип работы вытяжной системы?

При правильном подходе к работе, вытяжная вентиляция своими руками — это не такой уж и сложный процесс, как могло показаться на первый взгляд. Правда, для этого потребуются знания основ вентиляции, умение использовать инструмент, а также терпение и свободное время.

В целом, актуальность самодельных систем вентиляции можно отнести только к небольшим домам и квартирам.

Практика показала, что лучше всего работает приточно-вытяжная система. Ее принцип работы раскрывается в следующих аспектах:

1. Приточный клапан является основным в работе системы. Он представляет собой место, через которое в дом проникает свежий воздух. Чтобы воздух быстро распределился по помещению, ставят вентиляторы, которые получают воздух и проталкивают его по помещению, распределяя нужные объемы.
2. Как только вентилятор пройден, воздух попадает в фильтр, где проходит процедуру очистки. Тут же он может проходить этап нагрева, что является опциональным этапом, поскольку рекуператоры для нагрева присутствуют не во всех системах.
3. После того, как фильтрация пройдена, воздух распределяется внутри помещения.
4. Что касается обработанного, уже несвежего, горячего углекислого газа, то он поднимается вверх, к потолку.
   Здесь находится вытяжное отверстие, через которое, естественным или механическим способом, он выходит наружу. Обычно используют второй вариант, где вентилятор, посредством канала в виде воздуховода, выталкивает его наружу.

Как видите, это решение требует существенных затрат на моменте обустройства. Но, вложившись единожды, вы получите комфортное жилье, отвечающее всем требованиям и нормам при проживании. К преимуществам такой системы относят безопасность и эффективность, возможность исключить частые заболевания жителей благодаря постоянной циркуляции воздуха.

Принципы устройства вытяжной системы в доме

Чтобы понимать, как именно делается вытяжная вентиляция дома своими руками, требуется разобраться в ее устройстве. А именно, для примера рассмотрим систему вентиляции, сделанную настоящими профессионалами своего дела.

1. На первом месте стоит приточный клапан. Его особенность кроется в возможности менять количество пропускаемого воздуха за счет заслонки. Его требуется размещать с северной стороны, поскольку по статистике отсюда ветер дует чаще всего. На входе воздуха в клапан стоит вентилятор, который разряжает поток, загоняя приходящий воздух в канал. Этот канал может состоять из ответвлений, которые идут к нужным помещениям в доме. Связывает их коллектор — распределительный отсек.
2. На выходе стоит смеситель. Это специальная камера, которая ставится в каждой комнате. Она выводит потоки свежего воздуха в помещение. Здесь стоит рекуператор — устройство, которое служит для нагрева воздуха до комфортной температуры. Нагрев идет без существенных затрат, поскольку по факту осуществляется обычный обмен энергией, между отработанным горячим углекислым газом из помещения и уличным, охлажденным воздухом. В летнее время рекомендовано ставить кондиционеры, чтобы охлаждать горячий поток, приходящий с улицы.
3. Что касается воздуха, бывшего в употреблении, то он проходит через вытяжку и попадает на вентилятор, проходя через специальные отверстия в виде решеток, находящихся в верхней части комнаты или на потолке. Лопасти выводят воздух наружу, в трубу, которая ставится в один уровень с коньком крыши вашего дома.

Как видите, монтаж такой сложности требует участия профессионалов в работе. Но есть приточно-вытяжная вентиляция своими руками в доме, которая делается гораздо проще.

Основы расчета объема требуемого чистого воздуха

Любой монтаж требует предварительных расчетов. А именно нужно посчитать воздухообмен, который необходим для конкретного дома. При этом стоит учитывать, что воздухообмен в зависимости от комнаты может быть разным, где на кухне, в ванной и туалете он интенсивнее, а в спальне и гостиной, на порядок меньше.

В общей сложности, нормы СНИП для частного дома рекомендуют, что циркуляция на 1 проживающего в доме должна составлять порядка 60 кубических метров в час. Если, судить по площади помещений, то на 1 квадратный метр приходится 3 кубометра чистого воздуха за 1 ч. Зачастую в качестве каналов прохождения воздуха в доме, используют пластиковую канализационную трубу, диаметром 100 мм. Множество ее фитингов, заглушек и переходов позволяет создавать надежные вентилируемые каналы подачи и отвода воздуха.

Непосредственный монтаж системы

С выбором требований для дома разобрались, а потому сам монтаж не составит большого труда. Если каналы будут проходить под потолком, то используйте специальные подвесы, среди которых можно обойтись подвесами для монтажа гипсокартона. Трубы из пластика хорошо стыкуются между собой без необходимости проводить герметизацию соединений. В дальнейшем, после отделки, их можно будет закрыть натяжным полотном. В тех местах, где труба будет спускаться по стене, используйте кронштейны.

Собирайте цепочку в правильной последовательности. Сначала ставьте приточный клапан, затем, рециркуляционный узел, после чего коллекторы вытяжного и приточного типа, нагреватель воздуха в виде рекуператора. Производите расключение системы подачи/отвода, ставьте диффузоры и проточные рамки.

В качестве небольшого совета, можно заменить пластиковую основу на специальную гофру, которая загибается под нужным углом. Это поможет избежать соединений, и попросту позволит уложить канал передачи воздуха по кратчайшему пути. Если гофрированный материал придется совмещать, то можно использовать 21-е саморезы, которые могли бы пойти на монтаж гипсокартона. Саморезы вкручиваются встык, а место соединения дополнительно герметизируется.

Как сделать вытяжную вентиляцию своими руками

Теперь вы вполне можете ответить на вопрос о том, как сделать вытяжную вентиляцию своими руками, какие основные узлы входят в ее состав, каким образом правильно осуществлять монтаж. Но, самое главное  — это расчет. То, что мы предложили трубу диаметром 100-150 мм, это только усредненный вариант, в большей части подходящий под загородные дома небольшого типа. Поэтому, производите расчет, ориентируйтесь на нормы СНИП и консультируйтесь у специалистов.

Если вы не уверены, что сможете выполнить всю кропотливую работу своими руками, то лучше обратиться к профессионалам. Это станет гарантом вашего здоровья и комфортного времяпровождения в собственном доме. Не экономьте на вентиляции, поскольку это чревато последствиями. Делайте ее не только в основной части дома, но и в кровле, подвале, в погребе и других важных местах конструкции.

вентилиция с естественным и механическим побуждением.

Ни одно жилое помещение не может обойтись без налаженного воздухообмена. И чтобы этот самый воздухообмен осуществлялся, используется приточно-вытяжная вентиляция.

Чем герметичнее и энергоэффективнее становятся наши жилища, тем более актуальна тема вентиляции. Как только нормальный воздухообмен нарушается, это сразу даёт о себе знать. Нормой считается 3 куб. м./ч на каждый кв. метр площади помещения. Сегодня мы рассмотрим устройство механической приточно-вытяжной вентиляции, включая вентиляцию с механическим и естественным побуждением.

Посмотрим, что происходит в наших жилищах, после того, как в них установлены герметичные окна и двери. Большинство квартир и частных домов старше 10 лет имеют естественную вентиляцию. В ней приток воздуха осуществляется за счёт неплотной столярки (оконные рамы, дверные притворы). Даже если заклеить все щели стандартного деревянного окна, оно все равно будет пропускать достаточное для нормального воздухообмена количество воздуха.

Движение воздушных потоков в жилом помещении.

Новые ПВХ-окна в закрытом положении не пропускают воздух совсем. Вернее они не должны пропускать, но благодаря оплошностям наших монтажников в подавляющей мессе все же пропускают. И, тем не менее, встречаются и качественно установленные окна, которые в закрытом положении полностью или почти полностью герметичны. В итоге приток в квартиру свежего воздуха прекращается, а значит, вентиляция не работает.

Поворот ручки пластикового она в положение «проветривание».

Недостаток воздухообмена приводит к загрязнению «атмосферы» жилья и к увеличению влажности. Эти причины имеют ряд неприятных следствий, таких как плохое самочувствие, кислородное голодание, плесень, неприятный запах и др.

Однако далеко не все домовладельцы, и уж тем более просто жильцы, знают, что современные пластиковые окна имеют регулировку притвора, от плотности которого зависит их его герметичность.

По краю оконной створки ПВХ-окна наклеен резиновый уплотнитель. Если он полностью прижат, то между створкой и рамой воздух не проходит. Регулировать плотность притвора можно как при помощи специальных эксценириков, так и ручкой окна. Если не до конца поворачивать ручку, то притвор остается негерметичным.

Специальные эксцентрики позволяют так отрегулировать плотность притвора, что он остается негерметичным даже, когда ручка оконной фурнитуры находится в полностью закрытом положении. На языке профессионалов этот режим называется «микропроветривание».

Регулировка затвора пластикового окна.

Итак, мы выяснили, что естественная вентиляция обязательно требует свободного притока воздуха. В противном случае она не работает. Однако известна не только естественная, но и механическая, т.е. осуществляемая принудительно.

Механическая вентиляция

Необходимость в механической вентиляции осознали, прежде всего, жители тех стран, где для поддержания нормальной температуры в помещениях необходимо тратить энергоносители. При неконтролируемом воздухообмене огромная часть термобалласта в виде нагретого или охлажденного воздуха уходит, что называется, в трубу. Естественная вентиляция имеет и ещё один недостаток – при определенных условиях, например в межсезонье и летом, она вообще может отсутствовать, поскольку плотность внутреннего и внешнего воздуха оказываются равны. Это не в лучшую сторону сказывается на микроклимате помещений. Отсутствие вентиляции также недопустимо при работе газовых водонагревательных приборов с открытыми камерами, каминов и печей.

Система вентиляции с механическим побуждением гарантирует необходимый воздухообмен. При этом такая система, как правило, не зависит от герметичности притворов окон и дверей, что позволяет сохранить в доме больше тепла.

Вентиляция с механическим побуждением.

Механическая вентиляция устроена следующим образом. Дом оснащается разветвленной системой вентиляционных каналов, а движение воздуха в них обеспечивается за счет работы встроенных вентиляторов. Такая система позволяет регулировать воздухообмен. Однако она является энергозависимой (для работы вентиляторов затрачивается электроэнергия) и соответственно требует определенных затрат.

Приточно-вытяжная вентиляция с механическим побуждением

По сути, принцип принудительной приточно-вытяжной вентиляции отличается от естественной только тем, что воздух нагнетается в помещение вентилятором, встроенным в приточный вентканал. Такие системы раньше устанавливались преимущественно в производственных цехах, концертных залах, крытых стадионах и т.п. Их преимущество в том, что они гарантируют нормальный воздухообмен и позволяют его контролировать.

Современная приточно-вытяжная принудительная вентиляция может быть сколько угодно сложнее вышеописанной, но ключевой принцип остается неизменным. Усложнения касаются только климатических и энергосберегающих аспектов.

При работе механической приточно-вытяжной вентиляции воздух в помещении полностью сменяется минимум 1 раз в час. Но вместе с воздухом из помещений столь же интенсивно уходит тепловой потенциал. Например, зимой мы теряем воздух, нагретый до 20°С, а получаем вместо него холодный наружный воздух с отрицательной температурой. Если вентиляция не будет оснащена блоком подогрева наружного воздуха, то система будет работать как кондиционер в режиме охлаждения.

Для того чтобы подогреть наружный воздух может быть использован электрический или жидкостной блок подогрева. В нем воздух проходит через калорифер или теплообменник, а блок автоматики контролирует нагрев.

Нагреватель.

С точки зрения энергосбережения такое решение не самое лучшее. Дело в том, что на нагрев поступающего воздуха уходит столько же энергии, сколько бы потратила система отопления для компенсации теплопотерь через вентиляцию.

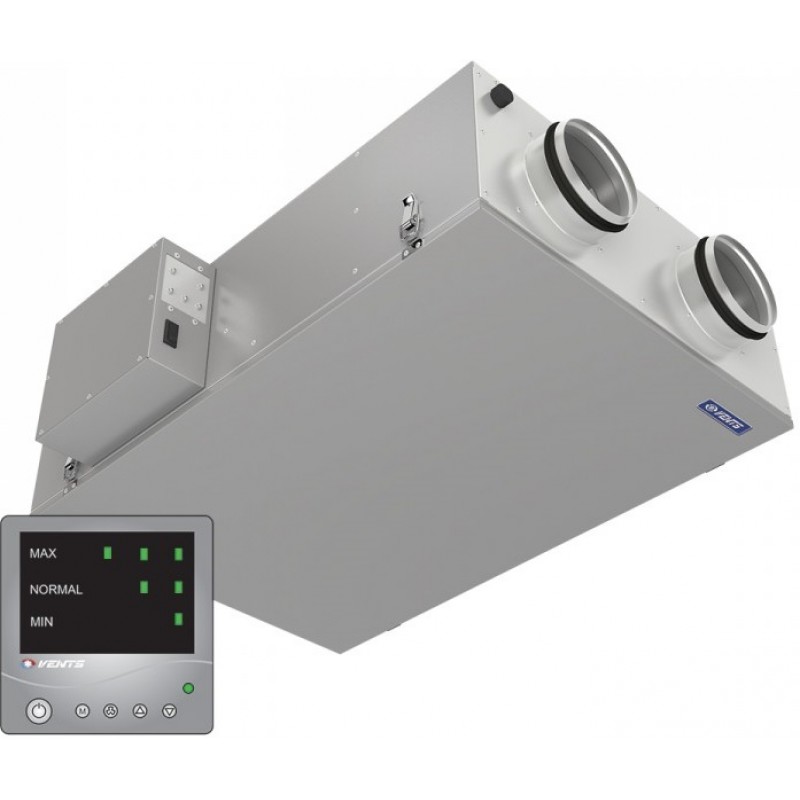

Более эффективно минимизировать теплопотери приточно-вытяжной вентиляции способен только рекуператор тепла. Это устройство представляет собой блок, в котором выходящий воздух обменивается теплом с входящим. Рекуператоры тепла могут иметь различную конструкцию, но суть их одна – отбирать тепловой потенциал у исходящего воздуха, и передавать его входящему.

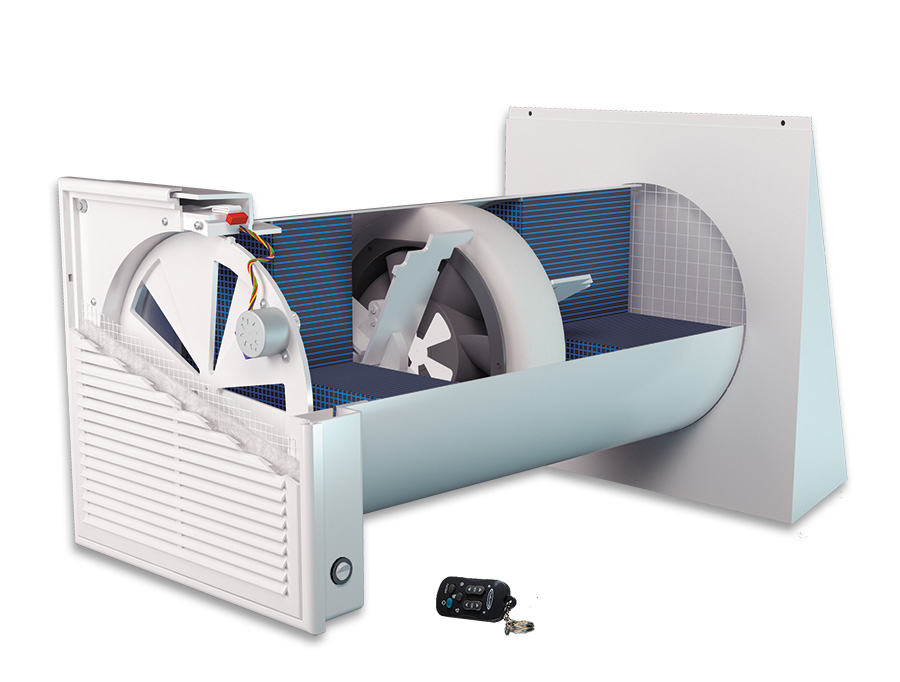

Схема рекуператора.

Применение рекуперации позволяет сэкономить до 75% тепла, которое было бы потеряно при его отсутствии. Самые эффективные рекуператоры, позволяющие добиться таких результатов, стоят недешево. Но они рентабельны, особенно при постоянно растущей стоимости энергоносителей для населения.

Важным моментом в устройстве приточно-вытяжной вентиляции является фильтрация наружного воздуха. Если воздух забирать непосредственно с улицы, то при нормальной интенсивности воздухообмена дом площадью 100 кв. м. будет ежесуточно поступать 7200 куб. м воздуха. Это довольно внушительный объём, но под наружный воздух далеко не всегда бывает идеального качества. Он часто требует кондиционирования, т.е. доведения до требуемой кондиции.

Фильтрующие элементы в системе вентиляции.

В наружном воздухе могут содержаться химические и органические загрязнения, а также избыточная влага. Конфигурация фильтров подготовки воздуха зависит от конкретных условий. Если дом находится в черте города и тем более рядом с проезжей частью, то в поступающем воздухе будет много пыли и веществ, содержащихся в выхлопе автомобилей. Эти нежелательные примеси можно отфильтровать.

Для очистки воздуха от твердых частиц (пыли) используются тонкие механические фильтры. Они способны задерживать частицы размером до 0,05 мкм. Наиболее эффективными на сегодняшний день считаются HEPA-фильтры. Они состоят из мельчайших синтетических волокон диаметром 0,65-6,5 мкм.

Очистка воздуха от химических загрязнителей осуществляется угольным фильтром. Такие фильтры устанавливаются преимущественно в системах, расположенных в плотной городской застройке или в непосредственной близости к автомагистралям.

Принудительная вентиляция, в отличие от естественной, позволяет подвергать входящий воздух многоступенчатой очистке. Это не может не сказываться и на микроклимате помещения. Входящий воздух можно осушать, увлажнять, обогащать отрицательными ионами, дезинфицировать, ароматизировать.

Элементы приточно-вытяжной вентиляции

Существует два типа приточно-вытяжной вентиляции – замкнутая и разомкнутая. Последняя подразумевает наличие двух механических вентиляций – приточной и вытяжной. Они работают параллельно – приточная подает наружный воздух, а вытяжная – удаляет воздух из помещений. Вентиляция разомкнутого типа проектируется таким образом, чтобы воздух сообщающихся помещений следовал от боле чистого к более загрязненному.

Приточно-вытяжная вентиляция разомкнутого типа.

Системы замкнутого типа способны вторично использовать внутренний воздух (рециркуляция). В квартирах и частных домах такие системы практически не встречаются, ибо в рециркуляции нет необходимости.

Приточно-вытяжная вентиляция для дома состоит из системы вентканалов, воздухозаборника, вытяжки, рекуператора (калорифера), осушителя (увлажнителя), фильтров и системы автоматического управления.

Приточно-вытяжная вентиляция своими руками

Оборудовать свой дом принудительной приточно-вытяжной вентиляцией несложно. Однако делать это по наитию не получится. Следует учитывать, что принудительная вентиляция использует вентиляторы, которые могут шуметь, а вентканалы при этом способны разнести шум по всему дому.

При монтаже приточно-вытяжной вентиляции необходимо использовать специальные осевые или центробежные вентиляторы. Они работают тихо, а при установке за пределами помещений вы их не услышите вообще.

Прежде всего, начать следует с проекта вентиляционной системы. Желательно чтобы его создал специалист. Для этого понадобятся специальные знания и соответствующий опыт. Это особенно касается сложных систем с рекуперацией тепла. Ошибки при разработке проекта вентиляции с рекуператором могут стоить намного дороже, чем услуги специалиста.

Самостоятельно можно проектировать лишь самые простые системы приточно-вытяжной вентиляции. При их проектировании руководствуются нормами воздухообмена в жилых помещениях, на которых собственно и строится расчет.

Сечение воздуховодов для системы приточно-вытяжной вентиляции несколько больше, чем естественной. Главный воздуховод имеет самое большое сечение. От него ответвляются меньшие, которые ведут в комнаты. Сечение вентканалов зависит от производительности системы, её конфигурации и используемого вентиляторного оборудования. Данная информация должна указываться в проекте вентиляции.

Забор воздуха необходимо устанавливать не ниже 2,5 м от земли. Место его установки следует выбирать такое, где наименьшая вероятность засасывания загрязненного воздуха.

Воздухозаборник.

При этом воздухозабор следует расположить подальше от спальни, чтобы там не был слышен звук вентилятора.

Подача воздуха в помещение располагается на уровне головы, т.е. 1,5-2 м от пола. При этом скорость вхождения воздуха не должна превышать 0,2 м/с.

Вентиляционная решётка на стене.

Вытяжки размещаются под потолком или на самом потолке.

Количество поворотов воздуховодных рукавов следует минимизировать. Каждый дополнительный поворот увеличивает сопротивление канала, приводя к снижению скорости и производительности системы. Именно поэтому конфигурация вентканалов должна быть в точности такой же, как в проекте. Отступать от проекта нельзя, ибо любое изменение конфигурации приведет к разбалансировке системы, вследствие чего вентиляция в некоторых помещениях может работать неправильно.

При монтаже системы с рекуперацией необходимо следить за тем, чтобы воздуховоды, ведущие к рекуператору, были хорошо утеплены.

Пуск и регулировка. При первом пуске системы проверяется работа всех притоков и вытяжек. Производятся контрольные замеры скорости воздуха в воздуховодах. Все параметры должны соответствовать проектным. Если есть значительные отклонения, то производится переконфигурация. Незначительные отклонения можно устранить путем регулировки – калибровки сечения воздуховодов. Следует помнить, что при изменении сечения одного канала, изменяются параметры всей системы в целом.

система приточной вентиляции вытяжки своими руками как правильно сделать

На микроклимат в доме влияет множество факторов. Один из них, пожалуй, самый важный, это наличие чистого воздуха в помещениях. Именно от качества воздуха зависит самочувствие человека. Излишне сухой или влажный воздух приводит к порче мебели и внутренней отделки. Правильно обустроенная вентиляция в частном доме регулирует воздух и его состав и предотвращает потенциальные проблемы, связанные с ним.

Как правильно установить вентиляцию своими руками в частном доме, чтобы обеспечить оптимальный воздухообмен? Какая система будет наиболее эффективной? Чем отличается система в разных жилых помещениях? Надеемся, после прочтения этого материала вы получите ответы не только на эти вопросы, но и на множество связанных с ними тем по устройству вентиляции в частном доме. Установка вентиляционной системы может оказаться слишком непростой задачей, чтобы справиться с ней самостоятельно. Однако понимание основных принципов позволит определить фронт работ и просчитать необходимый бюджет.



Зачем в частном доме нужна вентиляция

Вентиляция – это по сути проветривание. Задача системы вентиляции состоит в удалении воздуха, который уже отработан, с заменой его на чистый. Входящий воздух обрабатывается, подготавливаясь под потребности жильцов.

Воздух в частном доме, как и в любом другом жилом помещении, должен соответствовать жизненным нормам человека. Его параметры регламентируют СНиПы, ГОСТы и другие правила строительных норм. Микроклимат тогда становится комфортным для проживания, когда выдерживаются следующие условия:

• воздух должен быть чистым и свежим;
• показатели температуры и влажность – в пределах нормы.

Создать эти условия в жилом пространстве и призвана система вентиляции. Ее схема прорабатывается индивидуально под каждый дом, с учетом его данных.

Система вентиляции в частном доме выполняет такие задачи:

• выводит наружу, во внешнюю среду, воздух, содержащий пыль и углекислый газ;
• обеспечивает приток чистого воздуха с улицы, насыщая кислородом помещения.

Таким образом, вентиляция создает условия для комфортного пребывания жильцов в доме, обеспечивает безопасное использование мебели, строительных конструкций и всех предметов интерьера. Она позволяет сохранять продукты в кладовках и вещи в гардеробных помещениях. На кухне вентилирование обеспечивает необходимые для приготовления пищи условия.



Нормы расхода воздуха – основное требование к вентиляции

В СНиПах зафиксированы конкретные нормы расхода воздуха и кратности воздухообмена, которые ложатся в основу проектирования вентиляции. Под кратностью воздухообмена подразумевается соотношение объема воздуха, который поступает в единицу времени (1 час) и объема помещения. Таким образом кратность становится показателем почасового обновления воздуха, сколько раз в час он обновился.

Обозначим основные требования и нормы, предъявляемые к вентиляции частного дома.

• количество воздуха, которое обеспечивает вентиляционная система, должно быть достаточное, чтобы все присутствующие в помещении жильцы чувствовали себя свободно и комфортно. Норма воздуха на одного человека составляет 30 см³/час при площади более 20 м³. Если на одного человека приходится менее 20 м² площади, достаточно 3 м³/час.
• Исходя из предназначения той или иной жилой комнаты определяют такие нормы расхода воздуха:

                     — для жилой комнаты: 3 м³/час на 1 м² площади;

                     — для раздельных санузла и ванной комнаты: 25 м³/час;

                     — для совмещенного санузла: более 50 м³/час;

                     — для кухни: в соответствии с типом плиты и количеством конфорок 2-х конфорочная электрическая и газовая требует 60 м³/час, 4-х конфорочная газовая 90 м³/час.

• Нормы кратности воздухообмена таковы:

                     — для комнат, в которых постоянно есть люди – один объем в час;

                     — для помещений технической направленности – от одного объема в 5 часов (то есть в час должно быть 0,2 объема).

На показатель нормативов влияет температура воздуха в помещении и снаружи. Так, чтобы эти нормативы считались действующими, внутри она должна составлять +18°, на улице +5°.



Методики расчетов параметров вентиляции

Чтобы точно рассчитать, как правильно сделать вентиляцию в частном доме, потребуется специальное программное обеспечение. Такими расчетами займутся специалисты, у которых имеется и нужное оборудование, и необходимый опыт. Однако есть базовые методики, позволяющие получить представление о параметрах вентиляции.

• на основании норм потребления. Если норма потребления воздуха на одного человека составляет 60 м³/час, то вычислить требуемую производительность вентиляции довольно просто: умножив норму на количество проживающих человек. Но в таком случае невозможно учесть, находятся ли все жильцы в одном помещении или рассредоточены по нескольким комнатам. Поэтому такая методика используется для расчетов воздушного отопления, когда воздух циркулирует внутри здания;
• в соответствии с кратностью воздухообмена. По нормативам СНиПов воздух должен обновляться с периодичностью минимум раз в один час. Если такой частоты не хватает, чтобы чувствовать себя хорошо, проводят следующие расчеты: умножается кратность на общую площадь всего дома и на высоту потолков в доме. Причем кратность берется 1-3. Эта методика более популярна, чем предыдущая, но имеет дело с более крупными объемами воздуха.



Естественная и принудительная вентиляция

Любая вентиляционная система является по своей сути природной либо искусственной.

Природная (также конвективная или естественная) вентиляция в частном доме осуществляется за счет тяги, возникающей из-за разницы в температурах и вследствие этого воздушного давления внутри и снаружи здания.

Искусственная (или принудительная) вентиляция в частном доме происходит с помощью нагнетателей воздуха. В их роли выступают компрессоры или вентиляторы.





Естественная вентиляция: принципы функционирования и особенности

Естественная вентиляция происходит вследствие движения вверх теплых потоков воздуха и замещение ими холодных масс, идущих снизу. Скорость циркуляции зависит от разницы температур и того, с какой скоростью движется ветер.

Современные окна не пропускают воздух с улицы. Как это было раньше. Поэтому в оконных системах монтируются клапаны для вентиляции. Вывод использованного воздуха осуществляется через специальные каналы в кухне, санузле и других помещениях.

Преимущества естественной вентиляции:

• отсутствие шумов;
• работа без аварий;
• дешевый монтаж;
• энергонезависимость;
• высокая надежность;
• мягкий микроклимат;
• экономичность.

Недостатки такого типа воздухообмена:

• слабая циркуляция, не всегда достаточная для эффективной смены воздуха в помещении;
• тяга зависит от времени года и высотности дома;
• регулирование интенсивности невозможно;
• почти полное отсутствие движения летом, когда температуры выравниваются вне дома и внутри его;
• тепло уходит на улицу, увеличивая расходы на обогрев помещений. В то же время зимой тяга увеличивается, создавая потери тепла до 40%;
• вентиляция прекращается полностью, когда устанавливаются стеклопакеты с высоким уровнем герметичности;
• отсутствие обработки воздуха;
• для продолжения циркуляции требуется установка приточных клапанов.

Такая система зависит от сезонности и суточных перепадов температур. Подходит для кирпичных, домов, деревянных, шлакоблочных, пенобетонных.

Недостаточность вентиляции определяют по следующим признакам:

• запотевают стекла;
• на кухонных стенах образуется жирный налет или грибок;
• зимой повышенная влажность.



Особенности искусственной вентиляции

Искусственная вентиляция создается работой специального электромеханического оборудования, принудительным способом. Вентиляционное оборудование состоит из следующих элементов:

• вентилятора;
• фильтра, очищающего воздушные массы;
• глушителя шума;
• калорифера, нагревающего воздух;
• воздушного клапана.

Если система современная, она может включать рекуператор, который отбирает тепло у воздуха, выводимого наружу, и за счет этого нагревает входящий.

Преимущества искусственной вентиляции:

• работа системы не зависит от обстоятельств и окружающих условий;
• можно отрегулировать характеристики для каждой комнаты;
• не требуется ручное управление оборудованием;
• воздух может обрабатываться, создавая максимально удобный микроклимат. Например, его можно увлажнить или наоборот осушить, изменить температуру, очистить от пыли.

Недостатки искусственной вентиляции:

• работа системы зависит от источника электроэнергии и увеличивает расход энергоресурсов, особенно зимой;
• само оборудование стоит довольно дорого при покупке и требует постоянного обслуживания;
• проект должен быть тщательно просчитан.



Смешанный тип вентиляции

Существует еще один тип вентиляции, совмещающий особенности этих двух систем – смешанный. Циркуляция воздуха происходит естественным путем с помощью вентиляторов и вытяжек. Такой тип обычно устанавливают в помещении кухни или туалете, оставляя в других помещениях естественный.



Схемы работы вентиляции. Рекуператор

Схемы вентиляции в частном доме бывают нескольких видов:

• приточная: работает на подачу воздуха;
• вытяжная: работает на вытяжку из дома;
• приточно-вытяжная комбинированная.

Приточная вентиляция в частном доме состоит из воздуховода, фурнитуры, приточной камеры. Воздух должен подаваться температуры не ниже 18°, иначе его необходимо подогреть, чтобы не нарушить комфорт жильцов. Это можно сделать рекуператором. Ее мощность должна позволять обеспечить воздухом все жилье, учитывая особенности каждого помещения. Управляется дистанционно или в ручном режиме. Важно, чтобы она учитывала сезонные отличия температуры и работала на охлаждение летом и на обогрев зимой.

Вытяжная вентиляция в частном доме работает с помощью вытяжек и должна быть там, где больше всего неприятных или очень насыщенных запахов: на кухне, в санузлах, в котельной. Состоит из мощного вентилятора и вытяжки, идущей на улицу. На два отопительных прибора по нормативам идет одна вытяжка, если контролирующие органы не потребуют ее на каждый прибор. Категорически запрещено использовать трубы из пластика: они легко поддаются горению, при котором выделяют вредные испарения.

Приточно-вытяжная комбинированная для частного дома считается самой производительной системой: она удаляет отработанный воздух и нагнетает новый одновременно. Может устанавливаться двумя способами:

• два воздуховода устанавливают под самим потолком: один выводит воздух, другой набирает через вентилятор;
• один воздуховод, на приток, устанавливают внизу стены, а другой под потолком, куда и уходит отработанный воздух.

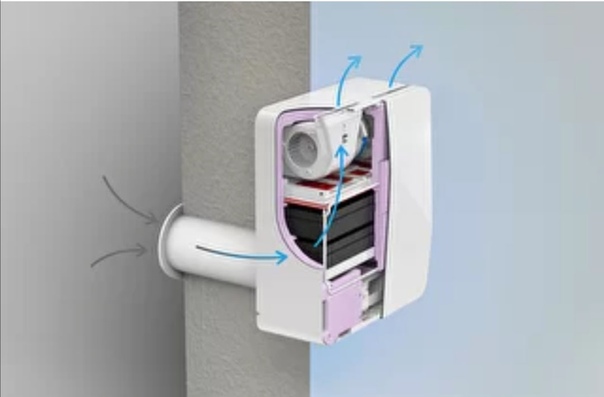

Принцип работы рекуператора состоит в теплообмене потоков воздуха с помощью пластин и фильтров. Тепло вытяжного потока утилизируется в устройстве и используется для нагрева приточного воздуха снаружи. Процесс происходит в утилизаторах или в отдельных теплообменных устройствах, которые могут устанавливаться даже в разных помещениях, соединяясь дополнительным теплоносителем (обычно это гликоль или этиленгликоль). Однако такие конструкции менее эффективны, чем находящиеся в едином корпусе. В целом функционирование рекуператора в приточно-вытяжной системе сохраняет 70-90% тепла выходящего воздуха.



Особенности вентиляции помещений частного дома

 Воздушные потоки должны быть распределены так, чтобы воздух с улицы проникал сначала в гостиную, спальни, кабинет и другие жилые помещения и только потом по коридорам – в технические и в вентиляционную шахту. Таким образом там, где люди бывают постоянно (более 6 часов в сутки), возникнет избыточное давление, которое не позволит попасть неприятным запахам и пыли.

Вентиляция кухни

Для вентиляции кухни используются естественная и искусственная системы. Наиболее нуждается в усиленной циркуляции воздуха зонга над плитой. Здесь важно учесть количество горелок и объем пространства воздуха. Утверждены такие нормы соотношения пространства и горелок:

• кухня более 8 м³ – плита должна иметь две горелки;
• 12 м³ – не больше 3-х горелок;
• 15 м³ – 4 горелки.

Вытяжку для частного дома лучше приобретать с алюминиевым корпусом. Чистку фильтров проводить не менее чем 2-3 раза в год. Если установить устройство, в котором регулируется скорость вентилятора, то воздух можно будет очищать разными способами. Рабочее ли состояние у вытяжки, можно проверить, поднеся зажженную спичку или горящий лист бумаги к решетке: пламя должно затягиваться внутрь, а бумага прилипать.

Если кухня более 15 м², вытяжных каналов должно быть несколько.



Вентиляция в ванной и санузле

В ванной и санузле особо необходима эффективная вентиляционная система: повышенная влажность, резкие запахи, бактерии. Только ровный прямой вентканал на 1-2 м сможет обеспечить необходимую циркуляцию воздуха. Размещается напротив двери входа для создания максимальной тяги. Снаружи его должна защищать от влаги и осадков наклонная решетка. У решетки внутри должна быть регулируемая заслонка. Принудительная система будет более эффективной в данных условиях.

Все составляющие воздуховода устанавливаются на расстоянии от приборов нагревания. Мощность оборудования подбирается по интенсивности эксплуатации и параметров помещения. Будет нелишним установить в санузле датчики движения, влажности воздуха, таймеры.





Вентиляция подвального пространства

Помещения подвалов отличаются повышенной сыростью, сложностью проветривания, недостаточного солнечного света, что приводит к распространению грибков и плесени. Для естественной циркуляции воздуха создают вентилируемые проемы (отдушины), идущие по цоколю всего периметра. Они располагаются на высоте 300 мм от земли. Для защиты от дождя и влаги на них должны быть козырьки и отводящая отмостка. Принудительная циркуляция осуществляется с помощью вентиляторов, размещенных на противоположных сторонах. Интенсивность их работы зависит от условий помещения.

Если в подвале устроены перегородки, в них также создают отдушины, располагая их под потолком и защищая решетками от грызунов.



Вентиляция верхних этажей и чердака

В малоэтажных коттеджах лестничные пролеты становятся вентиляционными каналами, позволяя отработанному воздуху подниматься наверх, создавая перепад температур и влажности между этажами. Решением является перекрытие доступа на этажи или изолирование каждого помещения, что более сложно и требует отдельной вентсистемы. Для вентилирования мансарды нужна принудительная система вентиляции.

Чтобы избежать образования конденсата в подкровельном пространстве на чердаке, необходимо организовать правильный воздухообмен. Кровля станет более долговечной и не будет нуждаться в постоянном ремонте. Вентиляцию на чердаке важно защитить от пыли и влаги, отдушины – от птиц и листьев. Каналы должны быть ровными, иначе снизится эффективность их работы.





Вентиляционная система своими руками

Монтаж вентиляции начинается только после тщательного составления схемы с учетом всех правил и норм. Правильная вентиляция в частном доме своими руками основывается на таких данных:

• параметрах воздухообмена и микроклимата;
• нормативах, определенных для оборудования данного типа;
• особенностях использования оборудования.

При установке системы чем меньше деталей будет использовано, тем лучше. Стоит обратить внимание на следующие моменты при установке:

• чтобы настраивать и ремонтировать можно было самостоятельно;
• должны быть резервные узлы;
• управление – максимально простое;
• система должна быть надежной в разных условиях эксплуатации;
• вентиляция должна сочетаться с интерьером, вписываясь в комплекс;
• монтаж и эксплуатация – экономичны.



Рекомендации и нюансы

Вентилирование частного дома – ответственный и важный процесс, к которому следует подходить со всем вниманием. Часто из-за дополнительных трат на нем пытаются сэкономить, получая впоследствии массу проблем. Специалисты дают рекомендации по вентилированию, к которым стоит прислушаться:

1. Наличие кондиционера не решит вопрос вентиляции. Обладая способностью изменить характеристики воздуха, он не может создать его кругооборот. Кондиционер создаст нужную температуру, но не добавит кислород и не устранит избыточный углекислый газ.
2. Вытяжной вентилятор не справится с проветриванием здания. Герметичные стеклопакеты препятствуют притоку воздуха и как следствие его вытяжке. Спустя некоторое время вытяжка перестанет работать из-за образовавшегося давления.
3. Проветривания и открытого окна недостаточно для вентиляции. Такое поступление воздуха не будет постоянным, а микропроветривание зимой чревато сквозняками и как следствие простудами.
4. Оборудование с нагревателем используют не при любых условиях. У рекуператора существуют ограничения на минимальную температуру до (-25)-(-30)°. При более низкой температуре конденсат замерзает на устройстве.

Подбирая трубы для вентсистемы, учитывайте размер их сечения, термостойкость и герметичность. Кроме того, они должны соответствовать санитарным нормам.

 Заключение

Качественная работа вентиляционной системы устраняет любые неприятные запахи, не создавая при этом лишних шумов. Состав воздуха, температура и достаточное соотношение сухости и влажности формируют благоприятный микроклимат в доме, комфортный для проживания. Все это возможно благодаря правильной системе вентиляции.

Приточная вентиляция в квартире

Практически в каждой квартире и в частном доме старые деревянные оконные рамы заменены на пластиковые окна. Продавцы-консультанты могут часами рассказывать о положительных характеристиках ПВХ-изделий, будь то исключительная герметизация оконной коробки или износостойкость устройства. Но при этом забывают предостеречь о недостаточной циркуляции воздуха в помещении.

Обывателю может казаться, что недостатки металлопластиковых изделий не так уж велики, и с ними вполне можно смириться. Мы, в свою очередь, не настаивали бы на обратном, если бы не обладали следующей информацией:

• застой воздуха не позволяет исчезнуть запаху из кухни, который разносится по всей квартире;
• в ванной становится очень душно, высокий уровень влажности делает из душевой кабины настоящую парную;
• оконные рамы вне зависимости от стоимости и качества покрываются вредным для здоровья человека грибком.

Те, кто проживают в недостаточно вентилируемом помещении в зимнее время, когда окна наглухо закрыты, испытывают кислородное голодание, отражающееся на их общем самочувствии. Учитывая тот факт, что в помещении наверняка содержится немало пыли, вы вынуждены вдыхать пылевые частицы, оседающие потом в лёгких, что чревато последствиями для дыхательной системы и развитием астмы.

Что можно предпринять в этом случае? Чтобы избавиться от неприятных последствий плохой циркуляции свежего воздуха, рекомендуем изучить, для чего нужна приточная вентиляция в квартире с фильтрацией.

Как работает приточная вентиляция?

Кондиционер или приточная вентиляция?

Безусловно, проникновение постоянного потока свежего воздуха возможно при регулярном проветривании квартиры. Однако такой метод губительно влияет на температуру и провоцирует появление сквозняков, даже при хорошем отоплении вы можете замёрзнуть и простудиться.

Ещё один выход из сложившейся ситуации — воспользоваться кондиционером. Чем выгодно отличается приточно-вытяжная вентиляция от последнего агрегата?

1. Большинство потребителей заблуждаются, считая, что кондиционер работает с воздухом, находящимся за пределами помещения, это не так. Чаще всего он подогревает или, наоборот, охлаждает воздушные потоки, непрерывно движущиеся по комнатам. Системой вентиляции могут похвастаться лишь дорогостоящие модели.
2. Даже если приспособление дорогое, ни один кондиционер не защищает квартиру от попадания в неё пыли, вредных микроорганизмов, ведь внутренний механизм не предусматривает наличие глубокого фильтра очистки.
3. В зданиях старой постройки не всегда возможно беспроблемно осуществить монтаж кондиционера, в некоторых случаях нужны демонтаж настенных конструкций и ощутимая перепланировка квартиры. Приточно-вытяжная вентиляция устанавливается в любой комнате.
4. Если за окном минус, включение кондиционера чревато его поломкой, на этом затея избавиться от застоя воздуха с помощью этого агрегата приостанавливается до самой весны, чего не скажешь о приточной вентиляции, оснащённой климат-контролем, согревающим воздух до необходимого температурного режима, причём погодные условия за окном не имеют на этот процесс никакого влияния.

Механизм работы приточной вентиляции

Чтобы чётко понимать механизм работы вентиляционных каналов, необходимо ознакомиться с основными действующими принципами:

1. Воздушные потоки поступают и выходят по вентиляционным каналам.
2. Учитывается соотношение объёма воздуха, выходящего из жилплощади и вновь поступающего внутрь. Выходящего воздуха должно быть больше, иначе устройство прекратит свою работу. Для этого на одной из стен достаточно разместить воздушный клапан, по желанию можно расположить его и в форточке. Если вы только заказываете оконное ПВХ-изделие, попросите сотрудника внести в установку встроенный клапан.

Специалисты отмечают ряд преимуществ приточной вентиляции, куда относят:

• небольшую стоимость монтажа системы;
• в помещение всегда поступает свежий неотработанный воздух, обогащённый кислородом;
• полагающийся индивидуальный подбор изделия для каждой квартиры;
• механизм регулировки функций устройства.

Если рассматривать приточную вентиляцию с подогревом воздуха как единое целое, установка состоит из нескольких важных компонентов, а именно:

• решётка, через которую происходит всасывание воздушных потоков, также препятствует попаданию с улицы в дом целлофановых пакетов и крупного мусора;
• фильтры — обеспечивают очистку воздуха, который уже находится к квартире. Какой фильтр необходим для вашего помещения, подбирается в индивидуальном порядке, ориентируясь на качественную оценку втягиваемого воздуха;
• воздушные клапаны — определяют объём поступающих воздушных потоков и регулируют его;
• вентиляторы — направляют и распределяют приточный воздух по вентиляционным каналам системы;
• звукоизоляторы — поглощают шумы, доносящиеся с уличного пространства;
• нагревательные компоненты — калориферы, подогревающие входящий воздух до нужного температурного режима, помогают избежать появления в комнатах сквозняков и перепадов температур;
• воздуховоды;
• устройство автоматической регулировки — отслеживает и контролирует работу всей системы;
• моноблоки для вентиляции — используются в качестве объединения между собой в одну конструкцию всех деталей системы.

Особенности конструкции приточной вентиляции

Разновидности приточной вентиляции

В зависимости от особенностей циркуляции воздуха приточные вентиляционные системы делятся на 2 типа:

1. Предусматривает естественное перемещение воздушных потоков, чаще всего устанавливается в квартирах своими руками. В процессе работы происходит равноценный обмен — с улицы в помещение проникает воздух, обогащённый кислородом, а наружу выходит углекислый газ.
2. Вентиляция с принудительной циркуляцией — всегда оснащена вентилятором, обеспечивающим образование нужного давления. В идеале такой вид вентиляции устанавливается в частных домах, особенно показательно устройство системы в летнюю жару, когда температура на улице выравнивается с температурой в помещении, а, значит, уменьшается всасываемость кислорода внутрь комнат.

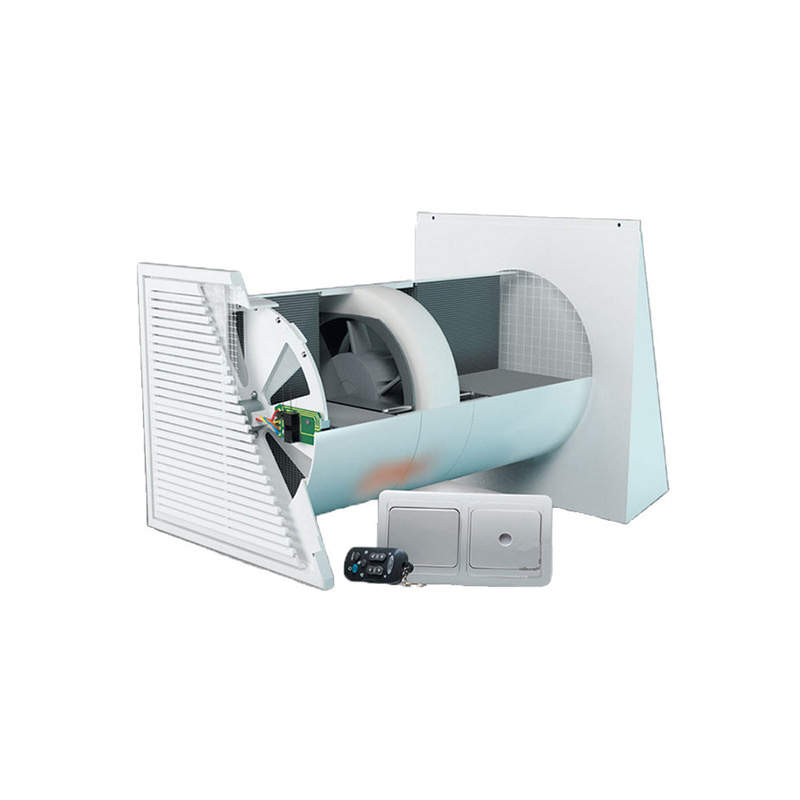

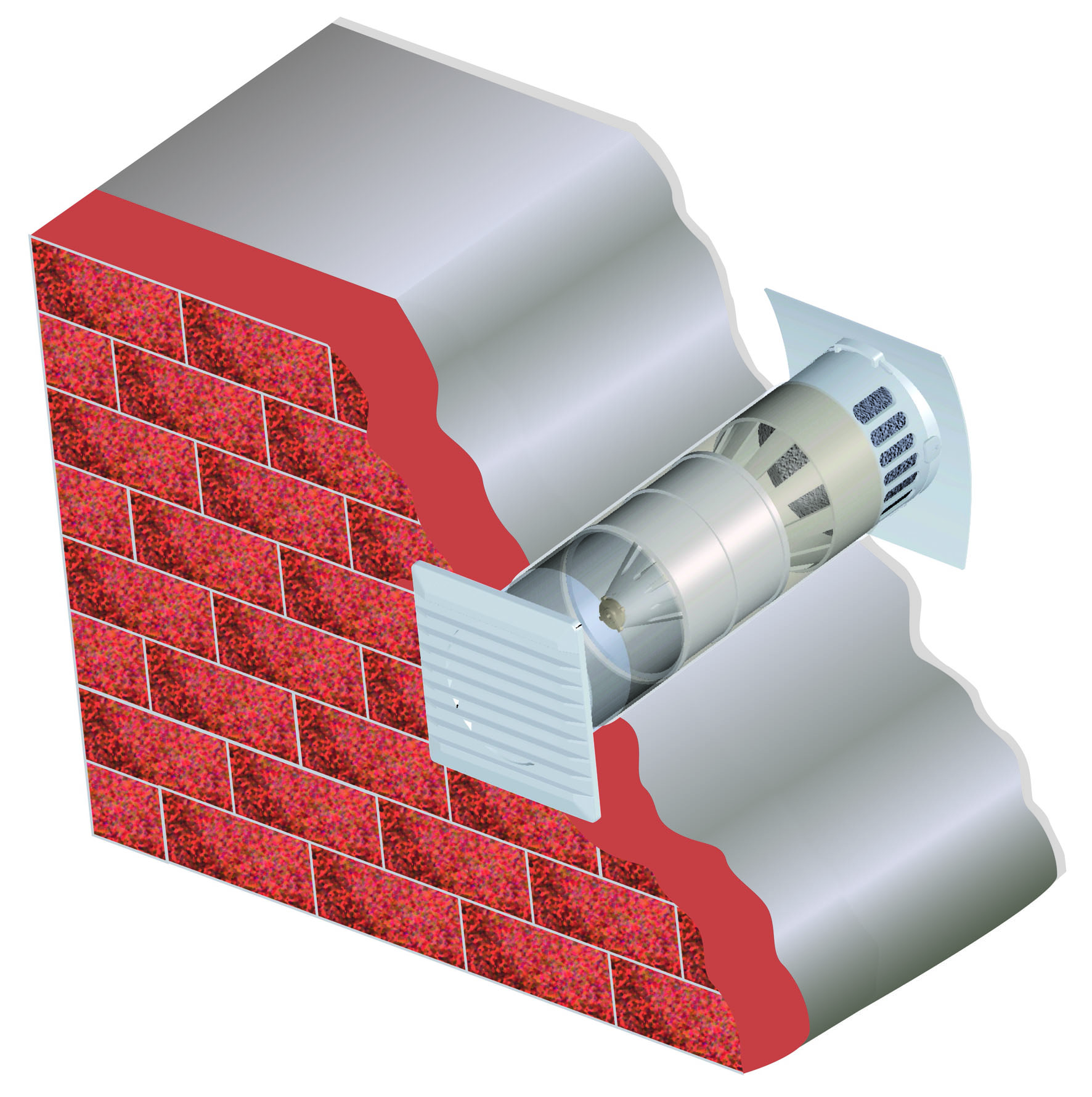

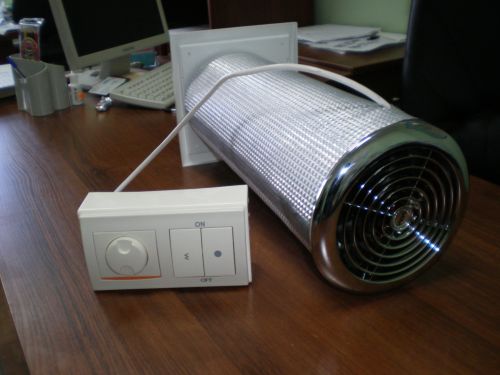

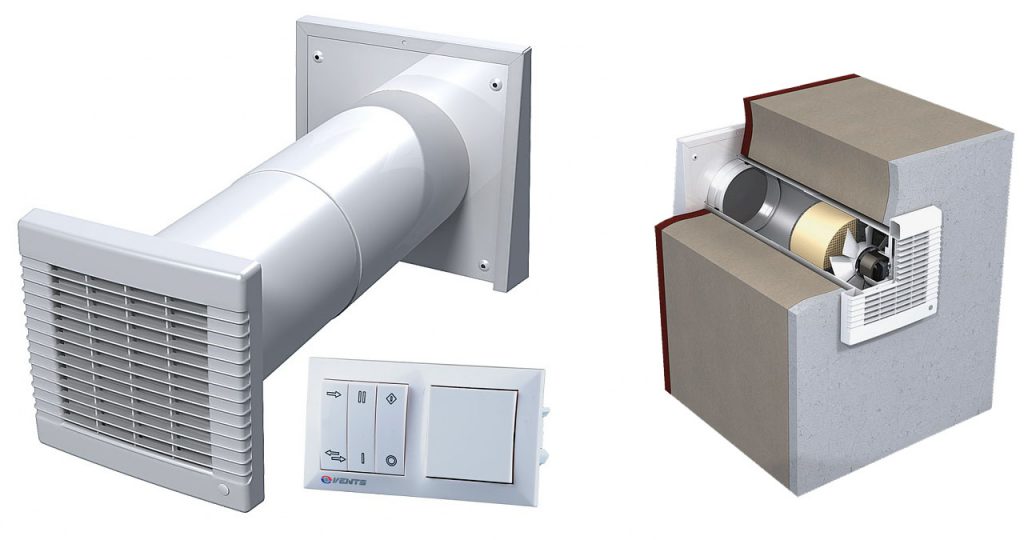

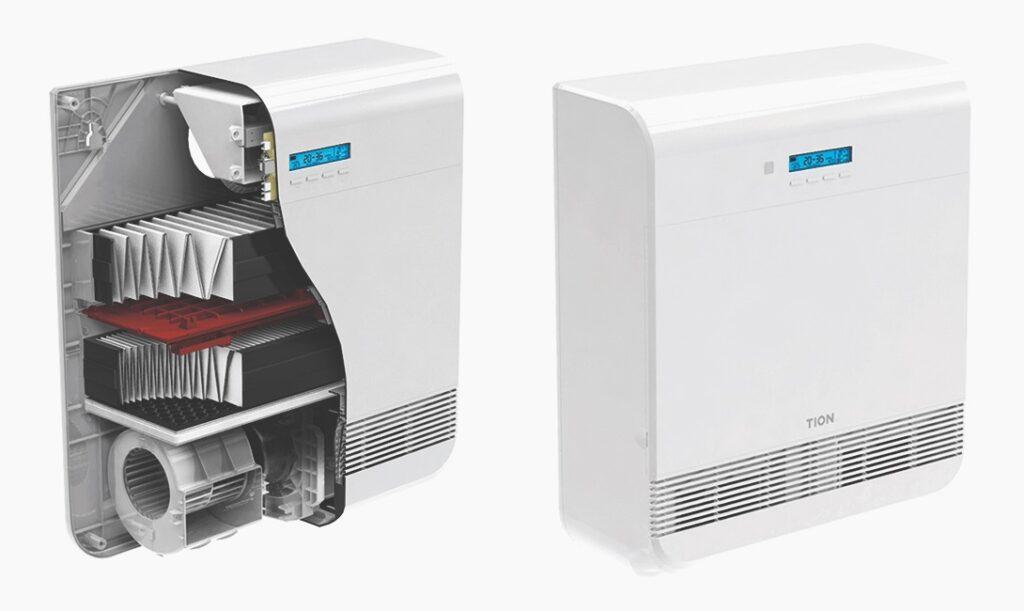

Компактные системы

Удешевлённым вариантом вентиляционного приточного устройства считается компактная система, отвечающая за поступление в квартиру небольшого объёма воздушных потоков. Она невелика в размерах, соответственно, монтаж приточной вентиляции не представляет никаких сложностей. Порадует владельцев конструкции и низкая ценовая стоимость приспособления.

Неоценимое достоинство устройства — благодаря аккуратности и ненавязчивости выполнения, оно выгодно вписывается в любую стилистику помещения. Однако не надейтесь на равномерный обмен воздушных потоков в комнатах, чаще всего распределение отработанного и свежего воздуха случайно и носит хаотичный характер. Площадь действия такого устройства также ограничена площадью помещения.

Те, кто уже установил компактную приточную вентиляцию, рекомендуют систему из-за низкого шумового порога и действенных фильтров, справляющихся со своей задачей очистки воздуха. Современные модели дополнительно оснащены компонентами, подогревающими поступающие воздушные потоки, в связи с чем данные образцы стоят несколько дороже других аналогов.

Монтаж может производиться как к стенам, так и к форточке в оконном проёме, потолочным поверхностям. Мощность приспособления позволяет качественно работать в пределах 10–45 квадратных метров.

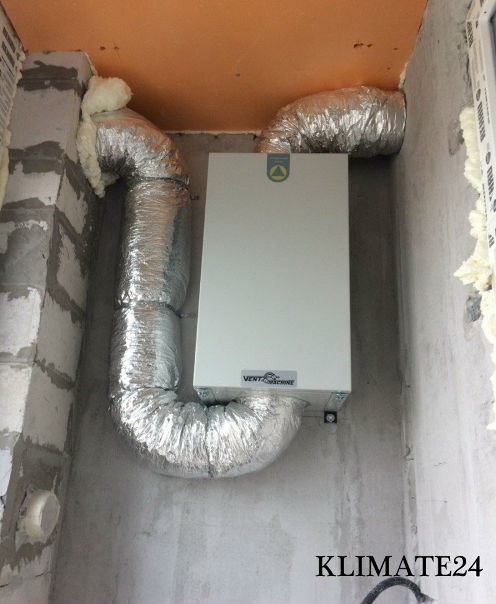

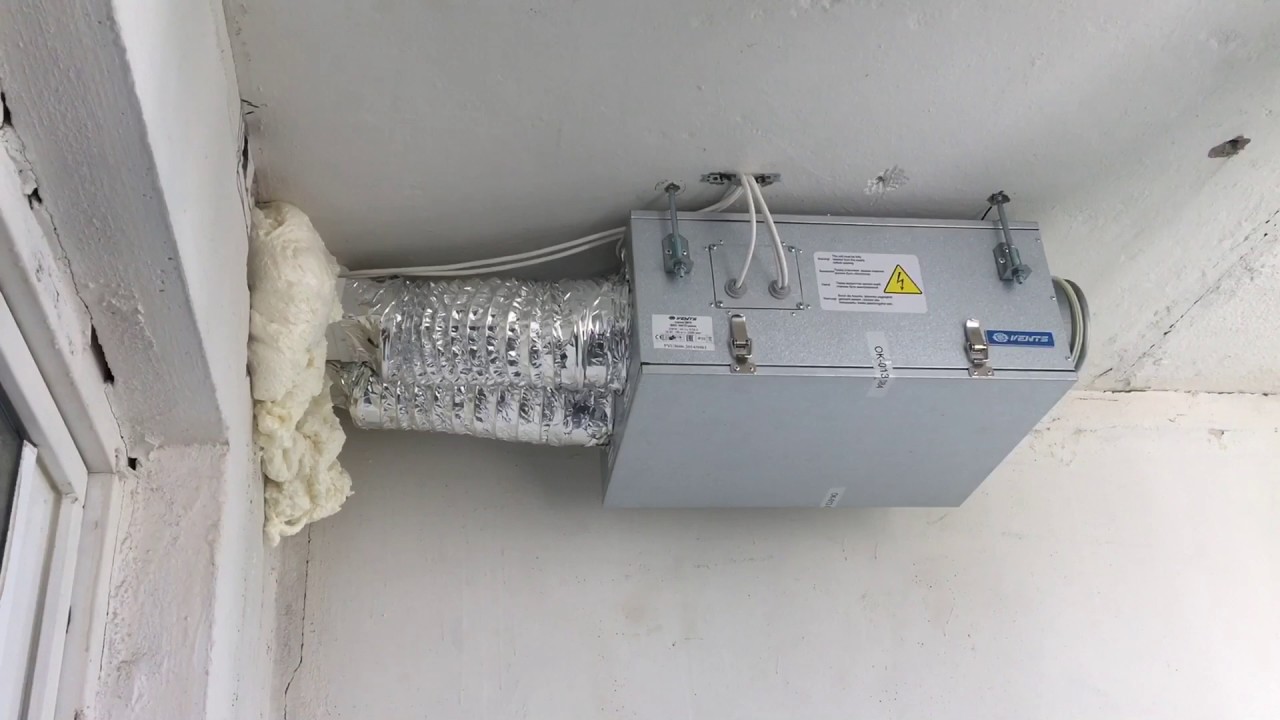

Полноценные приточные устройства

Эти системы всегда предполагают совмещение линий притока и вытяжки воздуха на улицу. Чтобы отличить их от компактных приспособлений, достаточно оценить их внушительные габариты и немалую стоимость изделия. Большой размер не позволит произвести монтаж приточно-вытяжной вентиляции в обычной квартире многоэтажного дома, но, если дом частный и отличается множеством просторных комнат, выбирайте именно этот способ обеспечения циркуляции воздуха. Внушительная площадь офиса также нуждается именно в такой системе вентилирования.

Преимущества конструкции отмечают её пользователи и распределяют в такой последовательности:

• полноценная приточно-вытяжная вентиляция обеспечивает безостановочную циркуляцию воздушных потоков во всех имеющихся помещениях;
• заметно улучшает характеристики воздуха, что обусловлено фильтровкой, подогревом и наоборот при надобности охлаждением, увлажнением воздушных потоков. Соответствие определённому уровню увлажнённости особенно важно для аллергиков и маленьких детей, часто страдающих ларингитами.
• климат-контроль, работающий от автоматического механизма.

Фиксировать приспособление можно на стене, на полу или развешивать на других прочных конструкциях.

Как установить приточную вентиляцию

Необходимые составляющие наборной приточки

Любая схема приточки, будь то компактное изделие или полноценное устройство, предполагает установку фильтра, вентилятора и отсечного корпуса. Также вооружитесь датчиком и корректором температурного режима, воздуховодами, датчиком для регулировки давления, хомутами.

Чтобы устойчиво закрепить приточную вентиляцию в квартире, необходимо сделать стальной корпус-раму, фиксирующуюся к настенной конструкции при помощи винтов собственными руками. Облегчить процесс монтажа можно, установив смешанную или комбинированную вентиляционную систему, которая обеспечит одновременный приток воздушных потоков в помещение и выход отработанного воздуха через естественные углубления для вытяжки.

Если же вы проживаете в частном доме, обратитесь к монтажу полноценной приточной системы.

Вентиляционная приточка с рециркуляцией воздуха

Такая модель приточной вентиляции всегда оснащена подогревом, поэтому запрещено устанавливать её в загородных коттеджах и на дачах, где находятся источники взрывоопасного газа.

Система с подогревом воздуха не обходится без образования на начальном этапе отверстия в настенной плоскости, выше или ниже оконного проёма, или на месте форточки. Величина углубления должна превышать размеры воздуховода. Чтобы в дальнейшем утепление и шумоизоляция не имели трудностей, лучше разместить воздуховоды ориентируясь на горизонтальную прямую, переходящую от основного помещения в прилегающие.

Приблизительная схема монтажа выглядит следующим образом:

1. Зафиксируйте перед воздуховодом клапан, который сработает при вхождении воздуха в помещение со стороны улицы посредством вентилятора.
2. Закрепите клапан ручного контроля, в случае если понадобится принудительно перекрыть приток воздушных потоков.
3. Поместите на своё место фильтр, отвечающий за основную очистку.
4. Разместите вентилятор и датчик, определяющий уровень давления воздуха, затем угольный фильтр и фильтр, предназначенный для глубокой очистки потоков.
5. На завершающем этапе подсоедините подогревающий элемент.

Когда конструкция находится уже в собранном виде, провода следует уложить в специальный каркас.

Заключение

На сегодняшний день приточная вентиляция считается одним из современных и наиболее удобных способов образования вентиляционной системы любого помещения.

Если вы хотите, чтобы компактное устройство не только отвечало за поступление приточного воздуха, но и прогревало его, эту задачу можно легко решить своими руками — сразу за батареей установив клапан, регулирующий воздушные потоки. Для большего объёма свежего воздуха желательно разместить несколько отверстий и клапанов.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

виды установок и принцип работы

Каждый из нас знает, как неприятно находиться в помещении, которое плохо вентилируется, а воздух в нем «спертый». Ведь при отсутствии притока свежего воздуха самочувствие человека и его работоспособность ухудшается. Поэтому в любом сооружении еще на стадии его проектирования разрабатывается вентиляционная система, обеспечивающая комфортное пребывание людей в помещениях. Но что же делать, если из-за ошибки проектировщиков либо по причине выхода из строя существующих вентиляционных каналов, система начинает неправильно работать или перестает функционировать вообще?

Система принудительной вентиляции достаточно не проста, однако многие пытаются сделать ее самостоятельно

В этом случае вам поможет создание принудительной приточно-вытяжной вентиляции.

Принцип работы принудительной вентиляции

Ничего сложного в работе такой системы нет: по одним каналам в помещения подается свежий воздух, который предварительно проходит очистку в фильтрующем элементе, а по другим – отработанный воздух выводится на улицу. При этом, несмотря на простоту работы, устройство таких систем является довольно сложным, да и дешевым такое удовольствие назвать нельзя! Однако такая вентиляция помогает найти выход из, казалось бы, безвыходной ситуации и при этом обладает целым рядом достоинств:

• установка приточно-вытяжной вентиляции позволяет обеспечить помещения постоянным притоком свежего воздуха, а значит, создать комфортные условия пребывания в них для людей;
• все элементы такой вентиляционной установки принудительного типа изготавливаются из экологически чистых материалов, не выделяющих вредных испарений опасных для человеческого организма;
• воздух, подаваемый в помещение системой принудительной вентиляции, проходит тщательную очистку в фильтре;
• при желании заказчика фирма может установить дополнительные элементы системы вентиляции, в которых воздух будет обеззараживаться, увлажняться или ионизироваться;
• такие системы абсолютно безопасны.

Сложность установки и цена приточно-вытяжной вентиляции напрямую зависит от того, какой объем помещения ей необходимо проветривать. Главная трудность, с которой может столкнуться хозяин, решивший установить такую систему вентиляции – разработка схемы разводки и расчет параметров воздухораспределительных каналов. Поэтому приточно-вытяжная вентиляция своими руками выполняться не может.

Элементы принудительной вентиляции

Ею могут заниматься только высокопрофессиональные специалисты из той же фирмы, у которой вы собираетесь приобрести вентиляционную установку. Они выполнят все четко, быстро и грамотно. Если же вы способны самостоятельно выполнить расчеты и спроектировать всю систему вентиляции, то могу рассказать порядок изготовления вентиляции принудительного типа своими руками.

Монтаж своими руками

1. Работы начинайте с закупки всего необходимого оборудования: пластиковых труб (из которых будут выполнены воздуховоды), соединителей, хомутов и т.д.
2. Выполните всю разводку труб по зданию согласно вашему проекту.
3. Теперь можно смонтировать заборник свежего воздуха и вывод отработанного воздуха. Они должны располагаться на противоположных сторонах сооружения.
4. Подключаете установку принудительной вентиляции к системе. Тип установки вы выбираете сами в зависимости от того, какую функциональную нагрузку она будет выполнять. Ниже я расскажу о том, какие виды установок принудительной вентиляции выпускают производители и, каковы их основные достоинства.

Учтите, что при монтаже системы принудительной вентиляции своими руками, очень важно качественно выполнить все соединения труб, поскольку после включения установки давление воздуха в трубах возрастет. Именно поэтому некоторые соединения труб могут не выдержать нагрузки и разойтись. В результате потоки воздуха в сооружении могут быть неравномерными, что приведет к ухудшению работы системы.

Теперь, как и обещал, расскажу о видах установок приточно-вытяжной вентиляции.

Схема установленной в доме приточной вытяжной системы вентиляции

Виды установок принудительной вентиляции

Существует несколько разновидностей установок принудительной вентиляции:

Установка, имеющая в своем составе рекуператор. Данная система обеспечит не только постоянный приток свежего и удаление отработанного воздуха, но и позволит экономить на отоплении или кондиционировании помещения. Работает она следующим образом. В зимнее время теплый воздух, выводимый из помещения, пропускается через специальный теплообменник кассетного типа, в котором он отдает свое тепло воздуху, поступающему снаружи помещения.

В летнее же время, отработанный воздух наоборот, забирает тепло от поступающего снаружи разогретого воздуха, охлаждая его. При этом воздушные потоки не смешиваются, что исключает повторное попадание отработанного воздуха в вентилируемое помещение. В настоящее время производители выпускают системы с рекуператорами различного типа:

• роторного;
• пластинчатого;
• с промежуточными теплоносителями.

Самым эффективным рекуператором специалисты считают роторный тип, а самым дешевым – пластинчатый. Однако не стоит выбирать дорогой роторный рекуператор, если средняя температура в вашем регионе (в холодную пору года) не опускается ниже -15°С. Если же вы проживаете в северных районах с низкой температурой, то покупка установки с рекуператором роторного типа позволит снизить расходы на прогрев воздуха в помещении в два раза! А это существенная экономия дорогостоящих энергоносителей!

Рециркуляционная система принудительной вентиляции. Эта конструкция системы стоит значительно меньше, чем предыдущий вариант, поскольку в данном случае нагревание воздуха, поступающего с улицы, происходит за счет смешивания с нагретым отработанным воздухом, выводимым из помещения. Однако у системы принудительной вентиляции с рециркуляцией есть свои минусы:

• ее категорически нельзя устанавливать для вентиляции помещений, в которых присутствуют: горючие газы, пары взрывоопасных жидкостей, вредные вещества и так далее;
• она очень плохо работает при отрицательных температурах.

Принудительная система вентиляции с охлаждением поступающего воздуха. Данные системы рекомендуется применять для помещений, в которых хранятся, например, скоропортящиеся продукты питания. Кроме того, такая приточно-вытяжная вентиляция является самой оптимальной в жаркую пору года для создания комфортных условий в общественных местах, например, в заведениях общепита.

Приточно-вытяжная вентиляция с системой кондиционирования. Это самый дорогой вариант принудительной вентиляции, поскольку он подразумевает наличие в ее составе:

• теплового насоса;
• нескольких фильтров для очистки воздуха.

Кроме того, данная система совмещает функции кондиционера и вентиляционной установки одновременно.

Способы обустройства кондиционирования и вентиляционных систем

Все виды установок имеют несколько режимов интенсивности работы от минимального до интенсивного, выбор которого в дорогостоящих системах производится автоматически после анализа электроникой параметров воздуха в помещении и сравнение их с заданными. Помимо установок с механическим нагнетанием воздуха в систему, существуют установки приточно-вытяжной вентиляции, использующие принцип естественного побуждения. В данном случае поступление воздуха внутрь помещения происходит за счет разницы давления воздушных масс внутри здания и за его пределами.

Специалисты рекомендуют устанавливать воздухозаборник такой системы вентиляции с северной стороны здания, поскольку именно там чаще всего дует ветер. А для улучшения работы воздухозаборника можно установить специальный дефлектор, с помощью которого можно поднять эффективность притока свежего воздуха в помещение в 2-3 раза. Вывод отработанного воздуха специалисты рекомендуют располагать с южной стороны здания.

Простота конструкции такой системы и ее дешевизна – плюсы приточно-вытяжной вентиляции с естественным побуждением. Однако у нее есть и свои существенные недостатки:

• Нет возможности подогревать воздух, поступающий с улицы, а значит, не получится экономить на отоплении.
• Нельзя произвести обеззараживание или очистку воздуха, а также его увлажнение и ионизацию, что сказывается на содержании пылевой взвеси в воздухе помещения. Если же попытаться установить фильтрующий элемент в систему с естественным побуждением, то эффективность ее работы будет существенно снижена.

Любая из данных систем принудительной вентиляции нуждается в обслуживании, которое будет гарантировать ее эффективную и долговечную работу.

Обслуживание системы

Для обеспечения нормальной работы системы вентиляции необходимо периодически:

• выполнять очистку фильтрующих элементов;
• заменять изношенные (вышедшие из строя) элементы;
• производить смазку и очистку вентиляторов;
• менять ультрафиолетовую лампу, в элементе, отвечающем за обеззараживание воздуха.

Таким образом, ни одна система естественной вентиляции помещения не будет столь же эффективна, как приточно-вытяжная вентиляция, с помощью которой можно создать самые комфортные условия для пребывания людей в помещении. При этом не стоит пытаться устроить такую систему своими руками в целях экономии средств, поскольку для этого необходимо обладать знаниями и навыками работы, позволяющими создавать высокоэффективные системы вентиляции, которых у вас, наверняка, нет!

Может получиться так, что вы потратите кучу денег, времени и нервов, пытаясь все сделать самостоятельно, а на выходе получите неработающую установку. В результате придется нанимать профессионалов, которые все сделают правильно, а это в несколько раз увеличит запланированные расходы на создание вентиляции в доме. Не лучше ли сделать правильный выбор сразу?!

Приточная вентиляция с подогревом

Если вы решили создать приточную вентиляцию с подогревом воздуха своими руками и не знаете с чего начать, попробуем в этой статье рассказать о составе такой системы и методике расчета оборудования и воздуховодов.

Состав приточной системы

Приточная система вентиляции с использованием нагрева воздуха состоит из вентилятора, обратного клапана, фильтра, электрического нагревателя, шумоглушителя и системы контроля мощности нагревателя. Шумоглушитель применяется в тех случаях, когда необходимо снизить уровень шума от работающего вентилятора. Для максимального уменьшения шума иногда применяют несколько шумоглушителей.

Шумоглушитель круглый серии СР

Обратный клапан перекрывает канал при неработающей вентиляции. Бывают типа бабочка или в виде заслонки с сервоприводом. При подаче напряжения заслонка открывается, при прекращении подачи закрывается.

Фильтр грубой очистки защищает элементы за собой от загрязнений с улицы и очищает приточный воздух от пыли, аллергенов и насекомых. Бывают кассетного и карманного типа. Карманный фильтры имеют большую площадь фильтрации, но дороже стоят. Фильтры для вентиляции имеют сменные вставки, которые снимаются и хорошо чистятся.

Электрический нагреватель предназначен для подогрева воздуха в холодный период года. Используется совместно с системой контроля нагрева. Это может быть и отдельная система автоматики, которая приобретается отдельно или может быть нагреватель со встроенным блоком управления. Также работу нагревателя может контролировать регулятор мощности нагрева Pulser.

Необходимо также позаботиться об установке реле времени для задержки отключения вентилятора для принудительной продувки тэнов нагревателя после его отключения.

Для уменьшения передачи вибрации и шума от вентилятора в сеть воздуховодов используются гибкие вставки ВВГ.

Гибкая вставка

Определение производительности

Первое, что необходимо сделать, это определиться с производительностью системы приточной вентиляции, то есть какое именно количество свежего воздуха с улицы будет подаваться в помещения. По старым, еще советским нормам, в жилые помещения необходимо подавать 60 м³/ч на каждого человека в помещении с постоянным пребыванием (спальня, детская) или 30 м³/ч в помещение с периодическим пребыванием (гостиная, кабинет). Европейские нормы в этом плане более лояльные и требуют меньшее количество свежего воздуха, в среднем 20-30 м³/ч в час на каждого человека.

Примерный расчет приточного воздуха в квартире по старым нормам

• спальня, 2 человека: 60 х 2 = 120 м³/ч
• детская, 1 человек: 60 м³/ч
• гостиная, 3 человека периодическое пребывание: 30 х 3 = 90 м³/ч

Итого, для трехкомнатной квартиры необходимо подавать 270 м³/ч

Расчет по европейским нормам

• спальня, 2 человека: 30 х 2 = 60 м³/ч
• детская, 1 человек: 30 м³/ч
• гостиная, 3 человека периодическое пребывание: 20 х 3 = 60 м³/ч

Итого, для квартиры необходимо подавать 150 м³/ч.

Какой метод правильный и как правильно подобрать расход? Мы рекомендуем ориентироваться на место расположения самого здания. Если это здание, которое находится в районе города с большим трафиком, то лучше остановиться на большем расходе воздуха. Если это тихий район или за городом, то логично выбрать меньший расход воздуха.

С расчетным методом мы ознакомились, есть еще нормы расхода воздуха по кратности воздухообмена. Кратность воздухообмена это величина, которая показывает сколько раз за один час должен смениться воздух.

Расчет всегда ведется или по кратности воздухообмена или по расчету. Выбирают большее значение.

Бытовые помещения	Кратность воздухообмена
Жилая комната (в квартире или общежитии)	3 м3/ч на 1м2 жилых помещений
Кухня квартиры или общежития	6-8
Ванная комната	7-9
Душевая	7-9
Туалет	8-10
Прачечная (бытовая)	7
Гардеробная комната	1,5
Кладовая	1
Гараж	4-8
Погреб	4-6

Таблица кратности воздухообмена для коммерческих или производственных помещений

Промышленные помещения и помещения большого объема	Кратность воздухообмена
Театр, кинозал, конференц-зал	20-40 м3 на чел.
Офисное помещение	5-7
Банк	2-4
Ресторан	8-10
Бар, кафе, пивной зал, бильярдная	9-11
Кухонное помещение в кафе, ресторане	10-15
Универсальный магазин	1,5-3
Аптека (торговый зал)	3
Гараж и авторемонтная мастерская	6-8
Туалет (общественный)	10-12 (или 100 м3 на 1 унитаз)
Танцевальный зал, дискотека	8-10
Комната для курения	10
Серверная	5-10
Спортивный зал	Не менее 80 м3 на 1 занимающегося и не менее 20 м3 на 1 зрителя
Парикмахерская (до 5 рабочих мест)	2
Парикмахерская (более 5 рабочих мест)	3
Склад	1-2
Прачечная	10-13
Бассейн	10-20
Промышленный красильный цех	25-40
Механическая мастерская	3-5
Школьный класс	3-8

Расчет сети воздуховодов

Значения производительности, которые указываются в технических характеристиках вентилятора, подразумевает максимальную производительность при свободном напоре, то есть работающий вентилятор без воздуховодов и комплектующих.

Для того, чтобы подобрать вентилятор с правильным расходом, необходимо произвести расчет сечений воздуховодов и потерю давление этой сети и комплектующих.

Расчет необходимо начать с составления эскиза системы с указанием мест расположения воздуховодов, вентиляционных решеток, вентиляторов, а также длин участков воздуховодов между тройниками, затем определить расход воздуха на каждом участке сети.

Сопротивление прохождению воздуха в вентиляционной системе, в основном, определяется скоростью движения воздуха в этой системе. С увеличением скорости возрастает и сопротивление. Это явление называется потерей давления. Чем выше сопротивление такой системы, тем меньше расход воздуха, перемещаемый вентилятором.

Расчет потерь на трение для воздуха в воздуховодах, а также сопротивление сетевого оборудования (фильтр, шумоглушитель, нагреватель, клапан и др.) может быть произведен с помощью соответствующих таблиц и диаграмм, указанных в каталоге. Общее падение давления можно рассчитать, просуммировав показатели сопротивления всех элементов вентиляционной системы.

Начнем с выбора скорости движения воздуха в воздуховоде с помощью таблицы

Тип	Скорость воздуха, м/с
Магистральные воздуховоды	4,5-6,0
Боковые ответвления	3,0-4,0
Распределительные воздуховоды	1,5-2,0
Приточные решетки	1,0-2,0
Вытяжные решетки	1,5-2,0
Решетка забора воздуха	3,0-4,0

Определение скорости движения воздуха в воздуховодах происходит по формле:

V= L / 3600*F (м/сек)

где L – расход воздуха, м³/ч; F – площадь сечения канала, м2.

Таким образом можно подобрать сечение каналов, зная допустимую скорость движение воздуха в воздуховоде.

Предлагаем воспользоваться таблицей для подбора сечения круглого воздуховода

Диаметр воздуховода, мм	Расход воздуха при скорости воздуха, м³/ч
	2 м/с	3 м/с	4 м/с	5 м/с	6 м/с
Ø 100 мм	52	78	104	130	156
Ø 125 мм	90	135	180	225	270
Ø 150 мм	124	191	254	318	382
Ø 200 мм	227	340	454	567	680
Ø 250 мм	360	540	720	900	1080
Ø 315 мм	567	850	1134	1417	1701

Таблица для подбора прямоугольного воздуховода

Сечение воздуховода, мм	Расход воздуха при скорости воздуха, м³/ч
	2 м/с	3 м/с	4 м/с	5 м/с	6 м/с
55х110	43	65	87	109	130
60х120	52	78	104	130	155
60х204	88	132	176	220	265
90х220	142	214	285	356	428

Например, вы выбрали требуемый расход воздуха 270 м³/ч и хотите рассчитать, какое сечение круглого воздуховода необходимо для корневого или магистрального воздуховода, который будет идти от приточной системы вентиляции в помещения до первого ответвления.

Примем скорость в корневом сечении 5-6 м/с. По таблице подходит воздуховод диаметром 150 мм или прямоугольный сечением 60х204 мм.

Расчет потерь

После того, как определены сечения всех ответвлений, необходимо подсчитать потери каждого участка воздуховода, включая ответвления.

Потери на прямых участках можно определить по диаграмме ниже, где приводятся потери в одном метре круглого воздуховода при определенном расходе воздуха.

Например, при расходе воздуха 210 м.куб. и диаметре воздуховода 200 мм падение давления составит 0,2 Па на каждый метр воздуховода.

Для определения потерь на поворотах удобно пользоваться графиком ниже

Далее подсчитываются потери на обратном клапане, фильтре, шумоглушителе и нагревателе по таким же диаграммам, которые приводятся в документации.

Все потери суммируются и данная величина в Па является давлением, которое необходимо продавить вентилятору для того, чтобы обеспечить требуемую производительность.

Например, вы определили общую потерю давления в 200 Па. По диаграмме выше слева проводим прямую до пересечения с кривой ВКМ 125 и видим, что при таком давлении производительность приточной системы составит 220 м³/ч.

Рекомендуется всегда выбирать вентилятор с запасом по производительности как минимум 30%, снизить производительность до необходимого параметра всегда можно сделать с помощью тиристорного регулятора (это справедливо, если используется однофазный электродвигатель).

При эксплуатации приточной системы неизбежно возникает ситуация, когда фильтр начинает постепенно засоряться, что вызывает потери давления. Поэтому регулятор может помочь для повышения производительности. Также следует всегда проверять степень его засорения, периодически производить чистку фильтра.

Итоги

Использование наборной приточной системы вентиляции иногда оправданно при коммерческой вентиляции, когда необходимо обеспечить подачу свежего воздуха при минимальных затратах на создание системы. Мы рекомендуем при финансовой возможности использовать готовые моноблочные системы, где все компоненты находятся внутри корпуса установки.

Такие установки комплектуются современными системами автоматики, которая полностью контролирует всю работу системы, сигнализирует о поломке или необходимости сервисного обслуживания, обеспечивает безопасность использования вентиляции, что немаловажно при вентиляции жилых помещений. Также они оборудованы недельными таймерами, с помощью которых можно программировать автоматическое включение и выключение системы.

Вентиляция в зданиях | CDC

Исследования показывают, что размер частиц SARS-CoV-2 составляет около 0,1 микрометра (мкм). Однако вирус обычно не распространяется по воздуху. Эти вирусные частицы созданы человеком, поэтому вирус задерживается в дыхательных каплях и ядрах капель (высушенных респираторных каплях), которые больше. Большинство респираторных капель и частиц, выдыхаемых во время разговора, пения, дыхания и кашля, имеют размер менее 5 мкм. По определению, высокоэффективный воздушный фильтр для твердых частиц (HEPA) составляет не менее 99.97% эффективность улавливания частиц размером 0,3 мкм. Эти частицы размером 0,3 мкм приблизительно соответствуют размеру частиц, наиболее проникающих через фильтр (MPPS). HEPA-фильтры даже более эффективны при улавливании частиц размером и меньше, чем MPPS. Таким образом, HEPA-фильтры эффективны не менее чем на 99,97% при улавливании созданных человеком вирусных частиц, связанных с SARS-CoV-2.

Портативные блоки фильтрации HEPA, сочетающие в себе фильтр HEPA с системой вентиляции с электроприводом, являются предпочтительным вариантом для дополнительной очистки воздуха, особенно в условиях повышенного риска, таких как поликлиники, места вакцинации и медицинских испытаний, комнаты для тренировок или общественные зоны ожидания.Другие параметры, для которых может быть полезна портативная HEPA-фильтрация, могут быть определены с использованием типичных параметров оценки риска, таких как уровень заболеваемости в сообществе, ожидания соответствия лицевой маске и плотность населения в помещении. Хотя эти системы не обеспечивают подачу разбавляющего воздуха наружу, они эффективны при очистке воздуха в помещениях для снижения концентрации переносимых по воздуху твердых частиц, включая вирусные частицы SARS-CoV-2. Таким образом, они обеспечивают эффективный воздухообмен без необходимости кондиционирования наружного воздуха.

При выборе портативного блока HEPA выберите систему, размер которой соответствует области, в которой она будет установлена. Это определение производится на основе расхода воздуха через устройство, который обычно выражается в кубических футах в минуту (куб. Фут / мин). Многим портативным блокам фильтрации HEPA присвоен уровень подачи чистого воздуха (CADR) (см. Руководство EPA по воздухоочистителям в значке Homepdf iconexternal), который указан на этикетке в руководстве оператора, на транспортной коробке и / или на собственно фильтрующий блок.CADR — это установленный стандарт, определенный Ассоциацией производителей бытовой техники (AHAM). Участвующие производители портативных воздухоочистителей сертифицировали свою продукцию в независимой лаборатории, поэтому конечный пользователь может быть уверен, что она работает в соответствии с заявлениями производителя. CADR обычно указывается в кубических футах в минуту для продуктов, продаваемых в США. В параграфах ниже описывается, как выбрать подходящий воздухоочиститель в зависимости от размера комнаты, в которой он будет использоваться. По возможности следует придерживаться описанной ниже процедуры.Если воздухоочиститель с соответствующим номером CADR или выше недоступен, выберите устройство с более низким рейтингом CADR. Устройство по-прежнему будет обеспечивать более качественную очистку воздуха, чем при отсутствии воздухоочистителя.

В данном помещении, чем больше CADR, тем быстрее он очистит воздух в помещении. На этикетке AHAM указаны три числа CADR, по одному для дыма, пыли и пыльцы. Частицы дыма самые маленькие, поэтому число CADR лучше всего подходит для вирусных частиц, связанных с COVID-19.На этикетке также указан самый большой размер комнаты (в квадратных футах, ² футов), для которой подходит устройство, при условии, что стандартная высота потолка составляет до 8 футов. Если высота потолка выше, умножьте размер комнаты ( ² футов) на соотношение фактической высоты потолка (футы), разделенное на 8. Например, для комнаты ² 300 футов с потолком высотой 11 футов потребуется портативный воздухоочиститель с маркировкой для помещения размером не менее 415 футов ² (300 × [11/8] = 415).

Программа CADR предназначена для оценки эффективности воздухоочистителей небольших помещений, типичных для использования в домах и офисах.Для более крупных воздухоочистителей и для воздухоочистителей меньшего размера, производители которых предпочитают не участвовать в программе AHAM CADR, выберите блок HEPA на основе предлагаемого размера помещения ( ² футов) или заявленного расхода воздуха (куб. Фут / мин), предоставленного производитель. Потребители могут принять во внимание, что эти значения часто отражают идеальные условия, которые переоценивают фактическую производительность.

Для воздухоочистителей, которые обеспечивают рекомендуемый размер комнаты, регулировка для комнат выше 8 футов такая же, как указано выше. Для блоков, которые обеспечивают только скорость воздушного потока, следуйте «внешнему значку правила 2/3», чтобы приблизиться к рекомендуемому размеру комнаты. Чтобы применить это правило для комнаты высотой до 8 футов, выберите воздухоочиститель с расходом воздуха (куб. Фут / мин), который составляет не менее 2/3 площади пола ( ² футов). Например, для стандартной комнаты площадью 300 футов ² требуется воздухоочиститель, который обеспечивает поток воздуха не менее 200 кубических футов в минуту (300 × [2/3] = 200). Если высота потолка больше, выполните тот же расчет, а затем умножьте результат на отношение фактической высоты потолка (футы) к 8.Например, для описанного выше помещения площадью 300 футов ² , но с потолком высотой 11 футов требуется воздухоочиститель, который может обеспечить поток воздуха не менее 275 кубических футов в минуту (200 × [11/8] = 275).

В то время как меньшие системы вентиляторов HEPA, как правило, являются автономными блоками, многие блоки большего размера позволяют присоединять гибкие воздуховоды к впуску и / или выпуску воздуха (обратите внимание, что более крупные воздуховоды не подпадают под описание «воздухоочиститель помещения» и может не иметь рейтинга CADR). Использование воздуховодов и стратегическое размещение системы HEPA в пространстве может помочь обеспечить желаемые схемы воздушного потока от чистого к менее чистому там, где это необходимо.Системы HEPA с воздуховодом также могут использоваться для установления прямого вмешательства по захвату источника для лечения пациентов и / или сценариев тестирования (см. Обсуждение CDC / NIOSH вентилируемого изголовья). В зависимости от размера блоков вентилятора / фильтра HEPA и конфигурации объекта, в котором они используются, несколько небольших переносных блоков HEPA, развернутых в зонах повышенного риска, могут быть более полезными, чем один большой блок HEPA, обслуживающий объединенное пространство.

Пример 2. Дано: Комната, описанная в Примере 1, теперь дополнена портативным устройством очистки воздуха HEPA с CADR дыма 120 кубических футов в минуту (Q _hepa = 120 кубических футов в минуту).Дополнительное движение воздуха в помещении улучшает общее перемешивание, поэтому присвойте k = 3.

Вопрос: Сколько времени можно сэкономить для достижения того же 99% снижения количества переносимых по воздуху загрязняющих веществ за счет добавления портативного устройства HEPA в комнату?

Решение: добавление фильтрующего устройства HEPA обеспечивает дополнительный чистый воздух в помещении. Здесь объемный расход чистого воздуха (Q) равен: Q = Q _e + Q _hepa = 80 кубических футов в минуту + 120 кубических футов в минуту = 200 кубических футов в минуту.

ACH = [Q x 60] / (объем помещения) = (200 куб. Футов в минуту x 60) / (12 ’x 10’ x 10 ’) = 12000/1200 = 10 ACH.

Согласно Таблице B.1, время ожидания идеального перемешивания, основанное на 10 ACH и 99% -ном сокращении взвешенных в воздухе частиц, составляет 28 минут.

Используя коэффициент смешивания 3, расчетное время ожидания для 99% -ного уменьшения количества переносимых по воздуху загрязняющих веществ в помещении составляет 3 x 28 = 84 минуты. Таким образом, увеличенный ACH и более низкое значение k, связанные с портативным блоком фильтрации HEPA, сократили время ожидания с исходных 5 часов 45 минут до всего 1 часа 24 минут, сэкономили в общей сложности 4 часа 21 минуту перед тем, как попасть в комнату. можно было безопасно повторно занять.

Добавление переносного блока HEPA увеличило эффективную скорость вентиляции и улучшило смешивание воздуха в помещении. Это привело к сокращению времени очистки помещения от потенциально инфекционных частиц, переносимых по воздуху, более чем на 75%.

Как сделать очиститель воздуха своими руками

Мы провели обширное исследование инструментов, которые помогут вам подготовиться к следующему лесному пожару, но мы поняли — качество воздуха сейчас плохое, и вам не хватает нескольких элементов на этом список (например, очиститель воздуха). Это быстрое исправление может помочь смягчить проблемы в то же время.

В 2018 году я проверил популярное утверждение: установка фильтра печи / HVAC на стандартный коробчатый вентилятор дает полезный очиститель воздуха своими руками. Я приклеил фильтр Honeywell FPR 9 размером 20 на 20 дюймов к 20-дюймовому вентилятору Lasko и провел эту комбинацию в нашем стандартном 35-минутном тесте с пятью совпадениями в нашем испытательном пространстве в Нью-Йорке площадью 200 квадратных футов, с вентилятор на высоте. И знаешь, что? Все прошло нормально, начальная нагрузка по твердым частицам снизилась на 87 процентов за 35 минут на средней. Это совсем не похоже на 99-процентное снижение, которое мы достигли при высоких настройках, и это не привело к уменьшению количества твердых частиц так быстро, но результаты были лучше, чем можно было ожидать.

Применяются некоторые предостережения: я тщательно заклеил фильтр по всему периметру прозрачной прочной упаковочной лентой — любой зазор мог пропускать нефильтрованный воздух, как в специальных очистителях воздуха. Вы должны сделать то же самое, если попробуете этот взлом. И ни один коробчатый вентилятор не спроектирован таким образом, чтобы выдерживать дополнительную нагрузку по пропусканию воздуха через плотный фильтр, поэтому мы не можем утверждать, что это не повредит двигатель вентилятора, и мы не будем рассматривать это как долгосрочное решение для обеспечения качества воздуха. вопросы. Но если у вас на руках чрезвычайная ситуация, связанная с качеством воздуха — региональные лесные пожары или ваш обугленный обед под жаровней, — и у вас есть коробочный вентилятор, лента, подходящий фильтр, и нет времени на очиститель воздуха, это того стоит. выстрел.

Еще одна вещь, о которой стоит упомянуть: популярное видео об этом взломе, выпущенное Системой здравоохранения Мичиганского университета, преувеличивает его потенциал. Ведущий помещает счетчик частиц прямо перед фильтром, почти касаясь его датчиком, и отмечает, что частицы практически не проходят. Что ж, да: любой воздух, который проходит через фильтр HEPA или средний фильтр MERV, практически не содержит твердых частиц. Гораздо важнее измерить влияние фильтра на общее количество твердых частиц в помещении.В конце концов, вы не будете сидеть или спать, уткнувшись лицом в очиститель. Вот почему мы всегда измеряли производительность очистителя на значительном расстоянии от машин, за пределами пути очищенного воздушного потока.

Дополнительную информацию, информацию о наших методах тестирования и подробную информацию об очистителях воздуха, которые мы рекомендуем, если вы предпочитаете что-то более сложное, чем установка с вентиляторами и фильтрами, см. В нашем руководстве по лучшим очистителям воздуха.

Дополнительная литература

Крышка вентиляционного отверстия, сделанная своими руками (это красиво и просто)

Подавляющее большинство крышек вентиляционных решеток просто уродливы! Узнайте, как сделать красивую вентиляционную крышку своими руками, с помощью этого простого пошагового руководства.

Здравствуйте, друзья! Если вы регулярно читаете мой блог, то вы уже знаете, что мы недавно создали эту современную дощатую стену DIY в нашем фойе. Что ж, в процессе мы поняли, насколько уродливой была наша крышка воздушной решетки. Он просто торчал, как больной большой палец. Итак, мы решили что-то с этим делать. Мы сделали вентиляционную крышку своими руками примерно за час из супер недорогих материалов. Конечный результат такой красивый и того стоит! Читайте дальше, чтобы узнать, как сделать свой собственный!

Спасибо компании DAP Products за спонсирование этого сообщения.Этот пост содержит несколько партнерских ссылок для вашего удобства. Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

DIY Vent Cover Tutorial

Если вы хотите БЕСПЛАТНО распечатать инструкции для этого проекта, просто щелкните изображение ниже! 🙂

Шаги:

1. Измерение размер отверстия для возврата воздуха в стене. У нас 14 ″ x 20 ″.

2. Обрежьте сосну до нужной длины.Мы скошили углы, но вы можете сделать стыковые соединения, если хотите. Мы использовали нашу составную торцовочную пилу, чтобы сделать наши пропилы, но вы можете сделать эти пропилы с помощью угловой коробки и набора ручной пилы .

3. Соберите внешнюю раму вентиляционной крышки DIY. Мы склеили края с помощью предохранителя DAP Rapid Fuse , а затем использовали угловые зажимы , чтобы убедиться, что рама остается идеально квадратной. Затем, чтобы укрепить углы, мы использовали гвоздь , чтобы вставить гвоздь в каждый угол.

4. После того, как ваша рама собрана, вам, вероятно, следует пойти и покрасить ее. Мы не красили его до тех пор, пока не прикрепили металлический лист, а это означало, что мне нужно было быть намного осторожнее. Ой.

Затем используйте ножницы для металла , чтобы обрезать декоративный металлический лист по размеру. Обязательно обрежьте его немного меньше вашего кадра, чтобы он не выступал за края кадра.

5. Затем с помощью предохранителя DAP Rapid Fuse приклейте металлическую пленку к задней стороне рамы.Затем используйте зажимы, чтобы удерживать его на месте, пока клей застывает (что занимает всего несколько минут). Не волнуйтесь, если у вас нет такого миллиарда зажимов, как у нас. Вы также можете просто удерживать его на месте или использовать что-то тяжелое, чтобы удерживать металлический лист, пока он застывает.

6. Как только клей застынет, снимите зажимы. Посмотрите, насколько лучше уже выглядят вещи !!!! Такое огромное улучшение.

7. После покраски и полной сборки вентиляционной крышки DIY ее можно повесить. * Обратите внимание, что нам пришлось прикрепить несколько тонких деревянных обрезков к раме вентиляционного отверстия в стене, чтобы новая рама располагалась заподлицо. У вас может не быть такой же проблемы, но если у вас есть, просто приклейте их к раме на стене с помощью DAP Rapid Fuse , и все будет в порядке. * Мы использовали планки для подвешивания картин Command , чтобы прикрепить новую крышку вентиляционного отверстия DIY к раме на стене.

Причина, по которой мы использовали полосы для подвешивания изображений Command вместо обычных полосок, заключается в том, что они выглядят как липучки, и детали сцепляются друг с другом.Это означает, что мы можем снять вентиляционную крышку, чтобы при необходимости заменить фильтр, а затем снова установить его на место. Другими словами, полосы для подвешивания картинок позволяют снимать и заменять вентиляционную крышку без необходимости каждый раз использовать новые полосы управления 🙂

Вот и все! Когда вы закончите, вы уйдете от этого….

к этому!

Декоративный металлический лист , который мы использовали для этого проекта, очень универсален.Мы также использовали его для изготовления этой самодельной накладки для нашей входной двери — она ​​намного круче, чем скучные ножки, продаваемые в магазинах.

Как вы думаете ?! Разве это не выглядит намного лучше?

Как сделать вентилятор

Ни одно устройство не привлекло больше внимания во время пандемии коронавируса, чем вентилятор, что дает некоторым пациентам с тяжелой формой COVID-19 шанс остаться в живых. Доступ к аппарату ИВЛ может означать разницу между жизнью и смертью, нехваткой аппаратов ИВЛ в Италии и потенциальной нехваткой в ​​США.S. и в других местах стали одной из наиболее важных логистических проблем, которые необходимо решить во время пандемии.

По мере того, как на каждом уровне правительства спорят с закупкой и распределением медицинских устройств для поддержки дыхания, крупные корпорации, такие как General Motors и General Electric, и представители технической отрасли, такие как Илон Маск, бросаются в бой, чтобы попытаться быстро увеличить производство или разработать новые, простые в производстве модели. В то же время процветают попытки создать вентиляторы с открытым исходным кодом и сделать самодельные вентиляторы.Сложность этих проектов варьируется от, по сути, автоматизации сжатия ручного реанимационного мешка, такого как AmboVent ВВС Израиля, до адаптации существующих медицинских устройств, проводимой работниками больниц. Производители игровых компьютеров создали прототипы вентиляторов, профессора университетов говорят, что они модернизировали миксеры KitchenAid для производства вентиляторов, а хакеры установили взломанные аппараты CPAP, чтобы превратить их в импровизированные аппараты ИВЛ. Предприимчивые врачи и медсестры нашли способы использовать аппараты ИВЛ более чем для одного пациента.Производитель медицинского оборудования Medtronic даже внес свой вклад в усилия по открытому исходному коду, выпустив спецификации и документы для своего аппарата ИВЛ PB 560, модели, первоначально произведенной в 2010 году.

Эти усилия достойны похвалы, срочны и, к сожалению, необходимы. Но превращение завода по производству автомобильных запчастей в завод по производству медицинского оборудования не происходит в одночасье, равно как и масштабирование от прототипа проекта с открытым исходным кодом, созданного в научно-исследовательской лаборатории, до медицинского оборудования, безопасного для использования на реальных пациентах.Даже General Electric, чье медицинское подразделение производит аппараты ИВЛ, заявила Motherboard, что не может изменить заводы в других своих подразделениях, чтобы создать больше аппаратов ИВЛ.

Многие, многие этапы создания вентиляторов в периоды, не связанные с пандемией — дизайн, цепочки поставок, бюрократия, техническое обслуживание — в некоторых отношениях не так уж и отличаются от процессов, лежащих в основе любого промышленного продукта, производимого в глобальная экономика. Если этот традиционный процесс в настоящее время не работает и какие проекты с открытым исходным кодом пытаются найти в качестве обходного пути, возникает ряд чрезвычайно сложных вопросов медицинской этики, в том числе о том, следует ли обращаться с медицинскими устройствами, как с любым другим промышленным продуктом.Несмотря на то, что существуют десятки проектов, пытающихся создать аппараты ИВЛ, все они должны преодолеть серьезные препятствия, прежде чем они будут фактически использованы для лечения пациентов с COVID-19.

Начало работы

Есть несколько способов начать заниматься дизайном и производством вентиляторов. Один вариант до COVID-19 выглядел примерно так:

• Перейти в медицинский вуз
• Стать респираторным терапевтом
• После нескольких лет работы в этой области переход в промышленность (возможно, даже создание компании)

В текущих обстоятельствах этот путь может быть трудно воспроизвести.Хорошая новость в том, что многие люди, которые пошли по этому пути, все еще работают и очень хотят помочь. Многие люди хотят помочь решить проблему с аппаратом ИВЛ прямо сейчас — и это здорово, потому что для этого потребуется много людей, и никто не может в одиночку справиться с этим. В дополнение к необходимому совместному подходу, необходимому для объединения сложного аппаратного и программного обеспечения, в условиях больницы эти устройства также требуют респираторных терапевтов и технических специалистов, которые проходят обширную подготовку для их обслуживания и эксплуатации.

Большинство специалистов в данной области уже знают и понимают это, и ряд подходов, которые пробуют делать своими руками, признают необходимость сотрудничества с экспертами. Джеффри Ю Уоррен, основатель общественной научной некоммерческой лаборатории Public Lab и давний участник проектов аппаратного обеспечения с открытым исходным кодом, отслеживал некоторые из возникающих проектов и заметил: «Люди, которых здесь действительно недооценивают как новаторов, сами являются работниками здравоохранения. , »Со ссылкой на работу Mt.Синайские врачи в Нью-Йорке, которые разработали протокол для перепрофилирования машин BiPAP в качестве примера.

«В целом, я считаю, что существует разрыв между идеалом инноваций« создателя »и тем, что составляет часть повседневного ухода за пациентами», — продолжил Уоррен. «Вентилятор — это не решение. Это инструмент, который медицинская бригада творчески и оперативно комбинирует с другими инструментами или методами лечения ».

Что такое вентилятор?

Учитывая интенсивность спроса и поток средств массовой информации, становится понятным, как термин «вентилятор» превратился в один предмет, а не на класс медицинского оборудования, которое существует в различных формах.Давайте немного проясним.

Семейство медицинских устройств, которые помогают людям, которые не могут полноценно дышать самостоятельно, включает аппараты ИВЛ, устройства BiPAP и CPAP, а также ручные мешки для реанимации. Различия между ними заключаются в том, сколько переменных они могут контролировать и насколько точно они могут измерять эти переменные.

При использовании ручного реанимационного мешка основной переменной является то, насколько сильно человек сжимает мешок. И BiPAP, и CPAP используют метод, называемый положительным давлением в дыхательных путях (это часть PAP).Он берет обычный воздух, сжимает его, а затем отправляет этот воздух через шланг пациенту в маске. BiPAP могут стать немного более интересными. В то время как CPAP просто непрерывно перемещают сжатый воздух через маску, BiPAP имеют две настройки давления — одну для вдоха (на респираторном языке означает «вдох») и выдоха (выдох) . Все три из них считаются «неинвазивными» аппаратами ИВЛ, что означает, что на лицо пациента надевают маску и ему не вставляют трубку в трахею для помощи при дыхании, что в настоящее время требуется для большинства аппаратов ИВЛ. агентствами общественного здравоохранения и больницами по всему миру.

Мир инвазивных аппаратов ИВЛ охватывает широкий спектр применения. Существуют аппараты ИВЛ для анестезии для людей, которым необходимо пройти операцию, переносные аппараты ИВЛ для скорой помощи, аппараты ИВЛ для новорожденных для недоношенных детей с чувствительными легкими, аппараты ИВЛ на дому для людей, которые достаточно здоровы, чтобы их выписали из больницы, но все еще нуждаются в поддержке дыхания. . Аппараты ИВЛ, наиболее остро нужные для пациентов с COVID-19 — те, за которые правительства штатов вынуждены вступать в войну за покупку, а General Electric и Ford изо всех сил пытаются переоборудовать свои сборочные конвейеры, чтобы их производить, — называются аппаратами для интенсивной терапии.Эти машины, которые могут по самой низкой цене стоить около 10 000 долларов, а самые сложные — 50 000 долларов, должны точно доставлять и отслеживать гораздо больше переменных, чем CPAP и BiPAP. Они должны иметь возможность изменять давление, объем, поток и скорость воздуха в зависимости от меняющегося состояния пациента, а это означает, что они в значительной степени полагаются на датчики и микропроцессор для выполнения этих расчетов.

По большей части, различные реализуемые инициативы с открытым исходным кодом не заявляют, что они создают аппараты ИВЛ для интенсивной терапии.Говинд Раджан, анестезиолог медицинской школы Калифорнийского университета в Ирвине и участник проекта вентиляторов Bridge Ventilator Consortium, описал вариант использования этого проекта как «только в ситуациях, когда у вас нет аппаратов ИВЛ и пациенту нужен аппарат ИВЛ. ” В сотрудничестве с консорциумом Virgin Orbit разработала аппарат искусственной вентиляции легких типа «автоматизация реанимации вручную». Это далеко не так сложно, как аппарат искусственной вентиляции легких.

Тем не менее, Раджан также описал сценарии, в которых «наступает время, когда вас нужно отлучить от аппарата ИВЛ», и сказал, что дизайн его команды может удовлетворить потребности пациентов, которых нужно отлучать от груди и которые не нуждаются в критическом вмешательстве. устройство для ухода (т.е., действуя как «мостик» между потребностями в неотложной помощи и отключением от аппарата ИВЛ). На своем веб-сайте Virgin Orbit также описывает аппарат ИВЛ (который до сих пор не одобрен FDA) как потенциально обслуживающий «огромное количество пациентов с умеренными симптомами COVID-19».

Это, казалось бы, противоречивое описание — аппарат ИВЛ, который является одновременно вариантом только наихудшего сценария и обслуживающим промежуточный этап лечения COVID-19 — ставит серьезный вопрос медицинской этики в стремлении к увеличению количества аппаратов ИВЛ.Для врачей, пытающихся спасти пациентов любыми необходимыми средствами, лучше использовать минимально работоспособный вентилятор, чем его полное отсутствие. Раджан вспомнил свой собственный опыт, когда он начал свою карьеру, работая в Индии 35 лет назад, где аппаратов ИВЛ часто не хватало, а ручная реанимация иногда была единственным вариантом для поддержания дыхания пациента. Возможность выбирать между средством последней инстанции и устройством интенсивной терапии — привилегия, которой сейчас просто нет у некоторых врачей.

«Многое лучше, чем ничего.Вопрос в том, сможет ли он удовлетворить потребности пациента? » — спросил Рича Брэнсона, профессора отделения хирургии Университета Цинциннати и главного редактора научного журнала Respiratory Care , когда его спросили об этом. По мере того, как врачи узнают больше о COVID-19 и методах его лечения, была проведена некоторая переоценка гонок по производству инструментов «в крайнем случае» по сравнению с простыми инвестициями в аппараты ИВЛ для интенсивной терапии — например, Национальная служба здравоохранения Великобритании недавно отменила контракт на производство тысяч аппаратов ИВЛ командами Формулы-1 в индустрии автогонок, потому что этого было сочтено недостаточным для удовлетворения потребностей пациентов с COVID-19.Между тем, проекты, которые описывают себя как подходящие для пациентов, инфицированных COVID-19, но не нуждающихся (или больше не нуждающихся) в аппарате искусственной вентиляции легких, рискуют «изобрести несуществующего пациента», — предупреждает Брэнсон.

Брэнсон ценит благие намерения этих проектов, но беспокоит общественность — а также некоторые организации и федеральные агентства, финансирующие их — не до конца понимают, что это временные меры, а не решение проблемы нехватки аппаратов ИВЛ для интенсивной терапии.«Худшее решение — это решение, которое заставляет людей думать, что они получают эффективное лечение, когда это не так», — сказал он. Понимание того, какой аппарат ИВЛ получает пациент, и что он может, а что не может на самом деле, имеет решающее значение для предотвращения любого несоответствия ожиданий.

Что в вентиляторе?

Хотя мы уже установили, что сложность аппаратов ИВЛ варьируется, в контексте аппаратов ИВЛ, оснащенных микропроцессором, необходимо учитывать несколько ключевых компонентов: пневматическая архитектура, электрическая и программная архитектура и источник питания.

Пневматическая архитектура аппарата ИВЛ выполняет работу по всасыванию сжатого газа (воздух и кислород), повышению или понижению давления этого газа в зависимости от того, что нужно пациенту, перемещая воздух и регулируя уровень кислорода и поток воздуха к нему. терпение. Системы сжатия газа различаются, но часто они работают от турбин или встроенного компрессора, или от системы подачи медицинского газа в больницу, проложенной в стене. Воздух проходит через серию клапанов и трубок, и управление этим потоком обычно происходит с помощью электромагнитного клапана (устройства с электромеханическим приводом, которое расширяется или сжимается в зависимости от требуемого потока).

«Мы не делаем канцелярские скрепки. Мы производим оборудование для жизнеобеспечения, которое иногда будет иметь неожиданные скачки напряжения»

Электрическая сторона вентилятора, возможно, является более важным секретным соусом собственной разработки — это система датчиков, которые контролируют вдох и выдох как аппарата, так и пациента, а также программное обеспечение, которое использует информацию от этих датчиков для определения давления, объема и потока воздуха, получаемого пациентом. Расчет этих переменных (которые, в зависимости от модели аппарата ИВЛ, будут повторно откалиброваны техническим специалистом или автоматически обновлены аппаратом) имеет решающее значение для безопасности пациента: если давление или объем поступающего воздуха слишком высоки, это может травмировать легкие.

Хотя наличие источника питания для электрического устройства может показаться очевидным, аппараты ИВЛ также должны быть оснащены надежным резервным источником питания на случай отключения электричества или при необходимости перемещения пациента. В документе со спецификациями правительства Великобритании для быстро производимой системы вентиляции, выданном производителям, они требуют, чтобы вентиляторы имели резервный аккумулятор на срок не менее 20 минут, но приветствовали бы возможность использования аккумуляторов с горячей заменой, чтобы обеспечить до 2 часов непрерывного использования. .

Как получить одобрение FDA для вентиляторов

Вентиляторы, как и все другие медицинские устройства, не имеют недостатка в бюрократических документах и ​​процессах, которые они должны пройти для одобрения FDA. Роджерс и Брэнсон каждый отдельно рассказали о случаях в своей карьере, когда документы FDA для вентиляторов приходилось распечатывать и отправлять на поддоне. Прямо сейчас этот процесс был ускорен FDA, чтобы позволить производителям модифицировать ранее утвержденные аппараты ИВЛ и предлагать новые аппараты ИВЛ для утверждения.

При этом, по словам Деборы Дженнингс-Коннер, директора по глобальному регулированию и тестированию, «если вы собираетесь начать с нуля, будет сложно вывести его на рынок даже с FDA [разрешение на использование в чрезвычайных ситуациях]». Гарантия для подразделения наук о жизни и здоровье UL, глобальной компании, занимающейся вопросами безопасности.

В UL Дженнингс-Коннер работала над разработкой отраслевых стандартов для производства медицинского оборудования, и она работает с производителями над внедрением новых протоколов на своих заводах, чтобы они могли безопасно перейти на производство медицинского оборудования.Она поощряет немедицинские компании, которые хотят помочь адаптировать или модифицировать существующие аппараты ИВЛ, уже одобренные Управлением по контролю за продуктами и лекарствами. Когда эти существующие конструкции передаются немедицинскому производителю, «это все равно, что просто иметь новое производственное предприятие», а не начинать все с нуля. Если производители смогут сосредоточиться на том, чтобы «просто обучить персонал и [познакомить] их с процессом» производства медицинских устройств, они смогут продвигаться гораздо быстрее, чем новые разработки.

Цепи поставки вентиляторов

Но для того, чтобы добраться до этой стадии производства, сначала нам нужно создать цепочку поставок для всех компонентов вашего устройства.У вентиляторов много деталей, и производители вентиляторов на самом деле не производят большинство из них. Хотя схемы и компоненты аппаратов ИВЛ, как правило, являются конфиденциальной информацией, мы можем почерпнуть некоторые выводы из «открытых источников» компании Medtronic для своего аппарата ИВЛ PB 560 — с некоторыми оговорками.

Хотя компания пошла на многое, чтобы поделиться этим материалом, одновременно увеличивая производство, она рисует несколько неполную картину цепочки поставок. Medtronic выпустила документацию по PB 560 в виде серии выпусков, расположенных в шахматном порядке, что означает, что есть некоторые различия в уровне детализации документов.В одном выпуске Medtronic опубликовала индивидуальные ведомости материалов для шести компонентов, включая названия поставщиков этих компонентов; в финальном выпуске был опубликован единый перечень материалов для всего устройства без учета поставщиков. Но даже с этими пробелами документы PB 560 позволяют лучше понять всю сложность цепочек поставок вентиляторов.

В сборочной документации, например, перечислено всего 65 различных деталей. Всего в ведомости материалов 613 наименований.Среди шести опубликованных ведомостей материалов для конкретных компонентов (в основном для компонентов печатных плат) имеется в общей сложности 78 различных поставщиков , предоставляющих такие вещи, как конденсаторы, диоды и резисторы, каждый из которых, вероятно, имеет собственных поставщиков сырья. . Коронавирус влияет на глобальные цепочки поставок всего, поэтому, возможно, эти сырые компоненты недоступны. Повторяю, это поставщики только небольшой части из 613 единиц устройства, а PB 560 — одна из более простых моделей доступных вентиляторов.

«Вы найдете множество производителей вентиляторов, закупающих компоненты из одних и тех же мест», — сказал Марк Роджерс, руководитель проекта производителя вентиляторов Nihon Kohden OrangeMed. Роджерс занимается респираторной терапией более 35 лет и работал над разработкой и внедрением нескольких аппаратов искусственной вентиляции легких для реанимации и новорожденных. Компании, стремящиеся нарастить производство вентиляторов прямо сейчас, конкурируют за те же поставки запчастей. «Это очень кровосмесительный бизнес. Люди переходят из одной компании в другую, и вы начинаете видеть, что они используют одни и те же концепции или поставщиков », — сказал он.

Это способствует решению проблемы наличия достаточного количества вентиляторов наготове, хотя разные компоненты сталкиваются с разными проблемами. Некоторые из наиболее концептуально центральных компонентов, таких как турбина, используемая для сжатия газа, обычно будут немного более индивидуальными, поэтому конкуренция за эти части меньше, но многие составные части вентилятора, такие как газовые фитинги, шланги или соленоидные клапаны, в настоящее время в дефиците.

«Вентиляторы, которые делают особенные вещи — это то, ради чего живут такие люди, как я»

В зависимости от используемого подхода, DIY-проекты и проекты с открытым исходным кодом столкнутся с более или менее одинаковыми проблемами.Со своей стороны, консорциум Bridge Ventilator сознательно искал компоненты, не входящие в традиционную медицинскую цепочку поставок и, следовательно, пользующиеся меньшим спросом, например двигатели стеклоочистителей.

Роджерс выразил некоторое разочарование по поводу того, как логика цепочки поставок работает против готовности к неотложной медицинской помощи. «Вы не можете создать своевременные цепочки поставок для такого оборудования», — сказал он. «Мы не делаем скрепки. Мы производим оборудование для жизнеобеспечения, которое иногда требует неожиданных скачков напряжения.”

Заключительные шаги: кардинальное изменение политики в области здравоохранения

Отчасти проблема поставок аппаратов ИВЛ прямо сейчас связана с тем, что они долгое время были обязаны своевременным поставкам.

«Эта точно такая же проблема описывалась ранее — мы не думаем об этом никогда», — сказал Брэнсон, когда я спросил его о его прошлых исследованиях по лечению респираторных заболеваний и операциям в случае стихийных бедствий.

В 2014 году он стал соавтором статьи в научном журнале CHEST , в которой был выпущен ряд ключевых рекомендаций по удовлетворению потребностей в интенсивной терапии в случае скачка пропускной способности, включая необходимость координации доступа к аппаратам ИВЛ через государственных и городских больниц, а также трехстраничную таблицу с описанием основных характеристик работы, производительности, безопасности и технического обслуживания для выбора имеющихся на складе аппаратов ИВЛ.По словам Брэнсона, текущие предлагаемые временные проекты и проекты DIY не могут удовлетворить эти требования.

Еще в 2003 г. и совсем недавно, в 2017 г., Счетная палата правительства и Пентагон опубликовали отчеты о важности наличия в надлежащем порядке хорошо обслуживаемых аппаратов ИВЛ и средств индивидуальной защиты для медицинских работников в случае пандемии. Какие усилия были предприняты, чтобы заполнить этот пробел, до и после COVID-19, были заблокированы частично из-за некомпетентности, а частично из-за капитализма.Как сообщал на прошлой неделе газета New York Times , усилия по созданию недорогих аппаратов ИВЛ специально для национальных запасов, начиная с 2007 года, провалились на фоне начавшегося в начале нулевого периода массовых приобретений и консолидаций в отрасли здравоохранения, когда был заключен государственный контракт на производство недорогих аппаратов ИВЛ. не выглядело как источник большого дохода. Тысячи аппаратов ИВЛ на Национальном складе фактически не работают, потому что истечение срока контракта означало, что они не получали регулярного обслуживания.Дональду Трампу потребовались недели и 5000 смертей по всей стране, чтобы фактически использовать Закон об оборонном производстве для поддержки роста производства.

Во всем мире также существует проблема, связанная с тем, что аппараты ИВЛ для интенсивной терапии являются дорогими, и сложными в производстве. Здесь есть огромный потенциал для проектов DIY. Раджан из консорциума Bridge Ventilator Consortium упомянул, что с его командой связались врачи из Индии и Южной Африки — мест, где, как выразился Раджан, «у них нет GM», чтобы начать крупномасштабное производство аппаратов ИВЛ для интенсивной терапии.Раджан надеется, что его работа может помочь в краткосрочной перспективе, но признал, что в конечном итоге необходимы более системные изменения. В условиях кризиса прекрасно, что эти устройства лучше, чем ничего, сделанные из готовых и более легкодоступных деталей, могут изменить ситуацию к лучшему в более бедных странах с меньшим количеством аппаратов искусственной вентиляции легких. Но предоставление более бедным странам средств крайней меры — вместо того, чтобы облегчить им доступ к аппаратам искусственной вентиляции легких для интенсивной терапии, будь то финансирование или производственная поддержка — рискует превратить то, что должно стать временным переходом в еще один неравноправный статус-кво.

Что очень досадно, потому что респираторная помощь — это не отрасль, в которую люди входят, потому что жаждут знаменитостей или огромных зарплат. Они делают это, потому что это важно, и они делают это, потому что хотят предоставить людям наилучшую помощь.

«Это не товары, — сказал мне Марк Роджерс. — Вентиляторы, которые делают особые вещи, — это то, ради чего живут такие люди, как я». Для него устройства, над которыми он работал, — это наследие его жизни. Представьте себе, какое наследие он мог бы оставить, что все люди, посвятившие свою жизнь дизайну аппаратов ИВЛ, могли бы уйти, если бы доступ к их конструкциям не был ограничен цепочками поставок, доходом или отношением к здравоохранению как еще одному. товар среди многих.

Самодельные вентиляторы могут облегчить дефицит поставок в условиях пандемии коронавируса

Страны, серьезно пострадавшие от пандемии коронавируса, испытывают нехватку вентиляторов и другого медицинского оборудования, что заставляет «производителей» пытаться восполнить дефицит предложения, предлагая открытый исходный код, сделай это -свой альтернативные устройства, сообщает VICE.

СВЯЗАННЫЕ С: ПОСЛЕДНИЕ ОБНОВЛЕНИЯ ПО ЗАБОЛЕВАНИЮ КОРОНАВИРУСА

«Создатели» работают над созданием аппаратов ИВЛ для пандемии коронавируса

Большинство случаев CoViD-19 — болезни, возникающей в результате заражения коронавирусной инфекцией, — не требуют госпитализации.Но у тех, кто госпитализирован с тяжелыми случаями коронавирусной инфекции, повреждены легкие, что затрудняет дыхание и циркуляцию кислорода в организме. По данным VICE, аппараты, обеспечивающие кислородом легкие человека, называемые вентиляторами, оказались критически важными в лечении людей, страдающих тяжелыми случаями CoViD-19, которые составляют 10 процентов всех случаев.

Правительства во всем мире уже готовятся к нехватке аппаратов ИВЛ, и это отразится на их системах здравоохранения.

Президент США Дональд Трамп в понедельник позвонил губернаторам США и сказал штатам, что они не должны полностью полагаться на федеральное правительство в отношении оборудования. «Респираторы, вентиляторы, все оборудование — попробуйте сами», — сказал президент, сообщает New York Times. «Мы будем поддерживать вас, но попробуйте получить это сами. Точка продаж, гораздо лучше, гораздо более прямолинейная, если вы можете получить ее для себя».

Директор Национального института аллергии и инфекционных заболеваний Энтони Фаучи сказал на CNN, что U.На данный момент у С. имеется 12 700 аппаратов ИВЛ, но он добавил, что в худшем случае этого количества может оказаться недостаточно. Он добавил, что в Италии врачи принимают «очень жесткие решения» о том, каких пациентов им следует лечить.

Через Ла-Манш Борис Джонсон, премьер-министр Великобритании, подчеркнул необходимость для инженерных фирм переключить производство на производство вентиляторов, сообщает BBC. Это повторило аналогичный призыв Мэтта Хэнкока, государственного секретаря по вопросам здравоохранения и социальной защиты.«Если вы производите вентилятор, то мы его покупаем. Нет слишком большого числа», — сказал Хэнкок на Sky News.

Производители пытаются восполнить нехватку медицинских товаров

Некоторые официальные лица считают, что производители могут помочь восполнить разрыв в спросе и предложении медицинских товаров. Третий курс медицины Джулиан Ботта из Университета Джонса Хопкинса, заявивший, что его взгляды не связаны с взглядами университета, собрал документ Googe под названием «Технические характеристики простого механического вентилятора с открытым исходным кодом».»В документе он иллюстрирует основные характеристики типов аппаратов ИВЛ, используемых для пациентов, заразившихся коронавирусной инфекцией.

Ботта также предлагает дизайн аппаратов ИВЛ с открытым исходным кодом, увидев, что инженерам, заинтересованным в создании аппаратов ИВЛ, также не хватало тщательного понимание того, как они работают.

Многочисленные другие группы появились по всему спектру дизайна, от обмена информацией до создания чертежей и 3D-печати деталей вентиляторов. «Политическое пространство» в Великобритании под названием «Новояз Хаус» положило начало краудсорсинговому документу называется Coronavirus Tech Handbook, в котором подробно описывается общая информация о вирусах, а также содержатся ссылки на проекты оборудования с открытым исходным кодом и дополнительные ресурсы, сообщает VICE.

Постоянный научный сотрудник Новояза, который помогал создавать справочник, написал пост на Medium, в котором он утверждал, что если концентратор «заставит двух человек встретиться и разработать инструмент, который спасет множество жизней, он может оказаться самым действенным. то, что я когда-либо делал. »

Открытые аппараты ИВЛ для пациентов с коронавирусом

Несмотря на это, Ботта сказал, что уникальные особенности аппаратов ИВЛ затрудняют их упрощение для самостоятельной репликации, согласно VICE.

Перед тем, как Ботта написал свое предложение об аппарате ИВЛ, он заметил, что в группах Facebook (в отличие от других, появляющихся на GitHub), размещены проекты, которые выглядели как изготовленные на заказ аппараты с постоянным положительным давлением в дыхательных путях (CPAP) — такие устройства не могут чтобы определить, сколько кислорода достигает легких пациента, и они недостаточно динамичны, чтобы обеспечить адекватную функциональность пациентам с коронавирусом, страдающим респираторной недостаточностью, — сказал Ботта VICE.

Вместо этого, идея Ботты для самостоятельного вентилятора включает в себя функции обратной связи с датчиками, которые вызывают тревогу в случае низкого потока кислорода или неисправностей в устройстве.

По мере того, как мировая экономика стремится удовлетворить беспрецедентные потребности пандемии коронавируса, изобретательность людей во всех секторах технических, дизайнерских и университетских факультетов постепенно объединяется, чтобы ликвидировать опасный разрыв в медицинских принадлежностях.

Снятие радона своими руками. Пошаговое руководство по созданию безрадонового дома

Введение

Радоновые системы смягчения — отличный способ удалить радон из вашего дома, но их сложно установить.Снижение радона своими руками — это немалый подвиг, но для тех, кто достаточно уверен в своих силах, мы предоставляем пошаговые инструкции по установке системы самодельного подавления радона.

Зачем нужно бороться с радоном?

Установка системы снижения уровня радона может быть дорогостоящей, и если у вас есть радон, вам может показаться, что вы не сможете избежать этих расходов. Вы, конечно же, не должны обходиться без системы смягчения последствий в долгосрочной перспективе, если знаете, что в вашем доме высокий уровень радона. Итак, как уменьшить расходы, а также радон? Выполните установку по уменьшению радона своими руками.

Выше мы намекали на это, но стоит повторить: установка системы смягчения последствий радона — серьезная задача. Ознакомьтесь с инструкциями в этой статье, чтобы узнать, готовы ли вы для этого. Если какой-либо этап установки вызывает у вас дискомфорт, наймите кого-нибудь для установки вашей системы. Вы сэкономите себе много головной боли, времени и, возможно, денег. Нет ничего хуже, чем потратить бесчисленные часы и доллары на установку по уменьшению радона своими руками только для того, чтобы проверить свои уровни радона и увидеть, как они остаются прежними!

Базовый обзор самостоятельного устранения радоновых отложений

Установка системы смягчения воздействия радона включает несколько этапов.Основная цель системы — удалить радон из дома. Радон выходит из земли, поэтому для этого нужно просверлить отверстие в фундаменте дома и активно всасывать воздух из земли и выводить его из дома через крышу. Вы правильно поняли: воздух должен выходить из-под земли под домом, через фундамент, вверх по трубам, проходящим через внутреннюю часть дома, вверх и через крышу.

Итак, система потребует прокладки трубы из ПВХ через несколько этажей или, по крайней мере, через бетонную плиту и через вашу крышу.Он также включает в себя просверливание отверстий в фундаменте подвала и в крыше, которые должны быть должным образом герметизированы, чтобы радон не попал вокруг трубы в фундаменте и влага не попала через крышу.

Другой важный элемент для установки — вентилятор. Вентилятор создает всасывание в трубе, вытягивая воздух из почвы под домом и выталкивая его над домом, позволяя ему рассеиваться. Вентилятор расположен на чердаке или обычно наверху системы. А если труба проходит через чердак, ее следует изолировать, чтобы теплый воздух из нижней части дома не попадал на холодный воздух из верхней части дома и не приводил к конденсации влаги.Было бы стыдно решать одну проблему, радон, только создавать другую, сырость и плесень на чердаке.

Последний элемент, который вы захотите иметь в своей системе уменьшения радона, — это манометр (манометр), обычно просто датчик жидкости, который сообщает вам, что вентилятор работает: он создает перепад давления в трубе и, следовательно, вытягивает воздух из земля.

Конечно, после того, как ваша система будет установлена, вы захотите использовать детектор радона, чтобы регулярно контролировать систему и убедиться, что он действительно снижает количество радона в вашем доме.

В следующей части статьи вы узнаете, что именно вам нужно и что нужно делать, чтобы установить в вашем доме систему смягчения воздействия радона.

Чтобы получить полную пошаговую информацию со ссылками на необходимые вам продукты, продолжайте читать это руководство DIY Radon Mitigation.

Шаги для самостоятельного устранения радона

1. Получите начальное показание радона

Первый шаг к снижению уровня радона в вашем доме — это понять, где уровень радона в вашем доме высок и насколько он высок.Для этого вам понадобится детектор радона. Детектор, который вы покупаете, зависит от вашего бюджета, но мы рекомендуем детектор для длительного использования. Они дороже, чем детекторы краткосрочного действия, но они годами показывают уровень радона в вашем доме. Кратковременные детекторы дают вам показания только в течение нескольких дней, а затем они снимаются; их нельзя использовать повторно. Для получения дополнительной информации о различиях между типами радоновых тестов прочтите нашу сравнительную статью здесь.

Более того, вам нужно будет контролировать уровень радона до, во время и после установки системы, поэтому долгосрочный тестер на самом деле более экономичен, чем покупка нескольких краткосрочных тестов.

2. Возраст постройки

Знание того, сколько лет вашему дому, поможет вам спланировать установку системы уменьшения радона своими руками. Если дом был построен до 1970-х годов, заливка, используемая под фундаментом из цементной плиты, вероятно, не идеальна. Идеальный наполнитель — пористый, что означает, что он позволяет газу дышать. Это позволит вам относительно легко высасывать воздух. Неидеальная заливка — это плотная либо очень влажная земля, либо камень. Это требует больших усилий, так как вам нужно выяснить, как всасывать воздух через эту плотную землю и выходить через вашу систему.

3. Строение

Перед тем, как проложить трубу через фундамент, дом и крышу, вам следует проанализировать структуру своего дома и найти пару ключевых деталей.

Во-первых, дополнения. Если части вашего дома были добавлены после первоначального строительства, вам может потребоваться снизить уровень радона в нескольких частях вашего дома. Это будет иметь место, если ваша фундаментная плита не является полностью непрерывной, что означает, что под вашим домом есть карманы с воздухом, каждый из которых потребует различных систем смягчения, что усложняет установку системы подавления радона своими руками.

Во-вторых, современные дренажные системы. Есть ли у вас в доме дренажная канализация или дренажная плитка, из которой можно выводить радон? Если это так, возможно, вам не потребуется просверливать фундаментную плиту.

В-третьих, состав почвы. Возможно, вы сможете позвонить строителю вашего дома, чтобы узнать, какой тип заливки был использован под фундаментной плитой. Если нет, можно просверлить отверстие и проверить. Вам нужна заливка, похожая на гравий, потому что она способствует циркуляции воздуха. Влажный песок или земля пропускают гораздо меньше воздуха.Если у вас влажная земля, вам нужно будет просунуть руку в отверстие, которое вы просверлили в фундаменте, и выкопать фут или два в каждом направлении. Это должно позволить трубе, расположенной значительно выше дна ямы, всасывать достаточное количество воздуха.

Последний, текущий фундамент компромиссов. Проверьте, где трубы проходят через фундамент, чтобы убедиться, что они полностью герметичны, и заделайте трещины, даже микротрещины, в плите. Эти усилия сделают плиту герметичной, что позволит системе смягчения воздействий получить хороший уровень всасывания.

4. Планирование трубы

Вам нужно использовать трубы из ПВХ диаметром от 3 до 4 дюймов (на Amazon нет отличных вариантов). Это означает, что вам нужно будет просверлить отверстия диаметром 3–4 дюйма на разных уровнях дома. Опять же, есть пара конкретных деталей, которые следует учитывать в вашем конкретном доме.

Во-первых, избегайте прокладки трубы через жилые помещения, так как она выглядит плохо. Итак, есть ли путь, по которому вы можете избежать посещаемых мест? Распространенные решения включают подъем из подвала в пристроенный гараж и с крыши гаража или через чулан внутри дома.Вы действительно хотите, чтобы ПВХ работал внутри дома, чтобы уменьшить конденсацию и ограничить воздействие элементов — это поможет системе прослужить дольше.

Во-вторых, труба должна выходить из вашей крыши на расстоянии не менее 10 футов от окон в горизонтальной плоскости. Это связано с тем, что труба выводит газ радон, и, если он находится слишком близко к окну, он может вернуться в ваш дом через окно.

Труба, которая часто представляет собой несколько разных кусков трубы, соединенных вместе с необходимыми коленами или другими соединениями и цементом из ПВХ, также должна выступать на 1 фут над поверхностью крыши.

Вам понадобится наждачная бумага и ножовка (или аналог), чтобы разрезать трубопровод и удалить заусенцы (что необходимо для плотного уплотнения).

5. Размещение вентилятора

Вам необходимо разместить вентилятор так, чтобы он находился за пределами жилой зоны вашего дома: на чердаке, в гараже или снаружи (наименее предпочтительно). Это требуется для системы уменьшения воздействия радона, поскольку она защищает вас от утечки в месте установки вентилятора, что может привести к скоплению радона, поскольку вентилятор вытягивает радон вверх, но затем не может удалить его из дома.Вот почему также важно постоянно контролировать радон, если у вас установлена ​​система смягчения последствий. Размер впускного / выпускного отверстия вашего вентилятора для снижения уровня радона будет определять размер трубы из ПВХ, которую вы должны купить.

6. Просверливание отверстий

Найдите подходящее место в фундаменте для бурения. Идеальное место — возле стены, к которой можно прикрепить трубы из ПВХ.

Когда вы будете готовы сверлить, измерьте отверстие немного больше диаметра вашего ПВХ. Используя отбойный молоток, просверлите фундамент до тех пор, пока не дойдете до заливки ниже.Примите необходимые меры, если эта заливка густая. Вы, вероятно, захотите использовать роторный бурильщик, который поможет создать начальную скважину под отверстием в фундаменте.

Вам понадобится ножовка или дрель большого диаметра, чтобы пройти через различные стены, перекрытия и крыши, участвующие в прокладке трубы от фундамента до крыши.

7. Укладка трубы

Проведите трубу от крыши до подвала. Начните с крыши и убедитесь, что вся система трубопроводов герметична и скреплена скобами от крыши до подвала.В рамках этого процесса вам нужно будет прикрепить вентилятор к конструкции трубопровода, в идеале на чердаке. Если трубопровод действительно проходит через пространство, температура которого может отличаться от температуры в остальной части дома (чердаки и гаражи), изолируйте трубопровод в этом пространстве. Это поможет избежать образования конденсата на трубопроводе. Вставьте последнюю трубу в отверстие, которое вы просверлили в фундаменте, и загерметизируйте ее в систему. Теперь вы готовы сделать все герметичным.

8. Уплотнительные отверстия

Вам понадобится герметик и гидравлический цемент для герметизации крыши и фундамента соответственно.Перед нанесением гидравлического цемента на шов у вас также должен быть запасной стержень, чтобы заполнить пространство между трубой из ПВХ и отверстием в фундаменте.

9. Тестирование системы

Наконец, вы должны убедиться, что ваша система снижает уровень радона. Для этого включите вентилятор и сделайте небольшое отверстие в другой точке фундамента (просверленное для тестирования), используя дымящийся кусок горящей бумаги, чтобы проверить, не всасывается ли воздух в это отверстие. Это говорит о том, что система запущена и работает, всасывая воздух через фундамент в место, где проложен трубопровод для смягчения последствий.Наконец, установите манометр на трубопроводе подвала, который покажет вам, создает ли система перепад давления, необходимый для всасывания воздуха из земли.

Список продуктов для снятия радона своими руками:

• ПВХ 3-4 дюйма (в зависимости от впускного / выпускного отверстия вентилятора)
• Локтевые суставы в соответствии с конструкцией вашего дома
• Изоляция трубопроводов (зависит от размера вашего ПВХ)
• Кронштейны для труб (зависит от размера вашего ПВХ)
• Цемент ПВХ
• Вентилятор для нейтрализации радона
• Манометр
• Гидравлический цемент
• Опорный стержень
• Ножовка по металлу
• Наждачная бумага для снятия заусенцев с трубы
• Отбойный молоток (рекомендуется арендовать, а не покупать)
• Роторная бурильная машина (рекомендуется арендовать, а не покупать)
• Базовая пила

Резюме

Вам есть о чем подумать при установке системы подавления радона своими руками.Если вас устраивают все эти шаги, вы можете выполнить работу самостоятельно.

Однако чаще всего люди должны получить профессиональную установку системы. И после установки вашей системы уменьшения радона важно продолжать тестирование на радон. Вы не хотели бы прекращать проверять радон, доверять системе, а затем не замечать неисправности системы. Таким образом, долгосрочный детектор радона — это также хорошее вложение при установке системы смягчения последствий радона.

Вам нужны специалисты?

Вы, наверное, слышали, что чистые воздуховоды HVAC помогают обеспечить здоровое качество воздуха в помещении.Возможно, вы думаете о том, чтобы заняться очисткой воздуховодов своими руками. Если вы следите за своим кошельком и имеете трудолюбие, вы можете попробовать очистить воздуховоды самостоятельно.

Узнайте больше о преимуществах очистки воздуховодов для вашего дома или бизнеса:
Аллергия и очистка воздуховодов: какая связь?
Как очистка воздуховода печи улучшает работу кондиционера

Полезные советы перед началом работы

Перед тем, как начать самостоятельную очистку воздуховода, вам следует знать несколько вещей.

1. Очистить воздуховод своими руками — непросто. Если вы не привыкли к этому виду работы, на ее выполнение может уйти больше времени, чем вы думаете.
2. Очистка воздуховодов своими руками — не для брезгливых. Вы можете обнаружить плесень, помет животных и насекомых и все такое. Вы даже можете найти мертвого грызуна.
3. Если вы возьмете на себя чистку воздуховодов своими руками, вы сможете значительно очистить воздуховоды и уменьшить количество пыли.
4. Как домашний мастер, вы, вероятно, не имеете доступа к мощным пылесосам и вращающимся щеткам, которые используют компании по очистке воздуховодов.Без профессионального оборудования вы не сможете добиться тех же результатов, что и услуги по очистке воздуховодов с хорошей репутацией.

Каковы инструменты вашей новой профессии?

• Перчатки для тяжелых условий эксплуатации, респиратор и защитные очки для чистки воздуховодов своими руками.
• Отвертка, совместимая с винтами на ваших регистрах и пластинах решетки возвратного воздуха.
• Бумажные полотенца или тряпки.
• Пылесос с длинным шлангом. Лучше всего работает «Shop Vac».
• Кисть с жесткой щетиной и длинной ручкой.Щетка для очистки вентиляционных отверстий вращающейся сушилки или ершик для унитаза — хороший выбор.

Очистка воздуховодов своими руками: пошаговое руководство

1. Выкрутите винты из крышек воздуховодов и пластин решетки возвратного воздуха.
2. Временно накройте регистры приточного воздуха бумажными полотенцами или тканью. Слегка приподнимите отвинченный регистр и подложите под него полотенце, чтобы оно оставалось на месте. Это предотвратит попадание пыли в ваши комнаты во время уборки.
3. Установите термостат в положение «вентилятор включен».Вентилятор поможет удалить пыль, которую вы сбрасываете при чистке. Убедитесь, что режим обогрева и охлаждения выключен. Если у вас старый термостат, в котором нет настройки «только вентилятор», запустите нагрев.
4. Очистите воздуховоды от пыли с помощью щетки. Легкое постукивание щеткой ослабит скопления пыли, прилипшие к внутренней части воздуховодов.
5. Открывайте и поднимайте по одному регистру расходных материалов. Используйте вакуумный шланг для сбора пыли, выдуваемой вентилятором. Используйте шланг для всасывания пыли как можно глубже.
6. Очистите регистры возвратного воздуха по очереди щеткой и пылесосом.
7. Очистите все крышки воздуховодов и решетку перед повторной установкой.
8. Замените загрязненные воздушные фильтры HVAC. Вы не получите всех преимуществ чистых воздуховодов, если у вас есть фильтры HVAC, забитые пылью и загрязняющими веществами, которые они предназначены для улавливания.

Подробнее: Зачем и как менять фильтр переменного тока

Что делать, если вы обнаружили плесень во время чистки воздуховода своими руками?

Если вы считаете, что обнаружили плесень, протестируйте ее.Если у вас возникла проблема с плесенью, обратитесь к профессионалу. Услуги по очистке воздуховодов HVAC обладают опытом удаления опасной плесени. У них также есть оборудование, чтобы добраться до труднодоступных мест, недоступных для вашего дома с помощью пылесоса.

Если вы обнаружите плесневую изоляцию, вызовите специалиста по HVAC для ее замены. Эффективного способа очистки изоляции от плесени не существует.

Очистка воздуховодов своими руками: каковы риски?

Повреждение воздуховода . Выполняя чистку воздуховодов своими руками, вы рискуете порвать воздуховоды, особенно если у вас есть гибкие воздуховоды.Они сделаны из тонкого пластика и их легко повредить. Даже если вы проделаете небольшое отверстие в воздуховоде, вы уменьшите поток воздуха в доме. Это делает вашу систему HVAC менее эффективной и увеличивает ваши счета за коммунальные услуги.

Вы также должны быть осторожны, чтобы не раздавить гибкие воздуховоды и не сбить пластиковые трубки с опорных кронштейнов.

Менее эффективная очистка . Хотя вы можете улучшить качество воздуха, очистив воздуховод своими руками, ваши усилия не будут столь же эффективными, как профессиональная чистка.
