Приточная вентиляция своими руками

Чистый и свежий воздух в доме или квартире является залогом здоровья и комфортного пребывания всех обитателей. Обеспечить такие условия может приточная вентиляция, налаженная на очистку жилого пространства от неприятных и вредных запахов и частичек пыли. Это одно из самых простых и удобных в эксплуатации устройств. Приточная вентиляция своими руками оборудуется достаточно легко, что является явным преимуществом устройства.

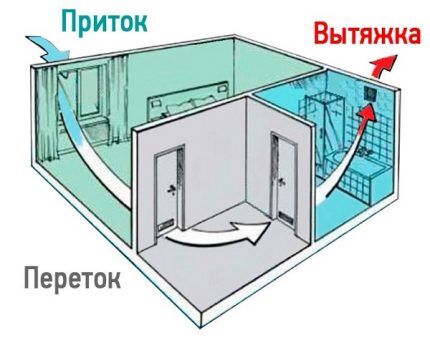

схема приточной вентиляции

Она представляет собой несложную систему труб, имеющих наружные входы и выходы на улицу. Собирается приточный воздуховод по заранее составленной схеме. Серьёзных трудностей монтажа здесь нет. В дальнейшем такое устройство быстро и удобно обслуживается. Каждый хозяин дома может самостоятельно его установить и использовать в повседневной жизни, регулируя приток свежего воздуха.

Необходимость установки приточной вентиляции

Некоторые обыватели считают: если есть форточки и возможность открыть окна, зачем устраивать вентиляционное оборудование? Можно таким способом очистить воздух в квартире. Но в действительности выходит, что естественная вентиляция плохо справляется с этой задачей, и циркуляции воздушных масс не происходит. В доме застаиваются неприятные запахи, исходящие из кухни и санузла, создаётся влажность или сухость, и человек начинает испытывать дискомфорт.

проветривание

Следуя моде и рекламе производителей пластиковых окон, многие из нас устанавливают их в квартире. Благодаря этому создаётся герметизация пространства и препятствие для свободного естественного воздухообмена. Внутри помещения образуется тяжёлая атмосфера.

Особенно актуальным становится вопрос очистки воздуха в зимнее время. Вентиляция через окна является причиной утечки тепла, образования сквозняков. Если не открывать форточки и избегать проветривания, воздух в комнатах становится сухим, в нём уменьшается количество кислорода. Это вызывает плохое самочувствие у людей.

Избежать всех этих проблем позволяет приточная вентиляция, созданная своими руками. Её можно сделать несколькими способами:

установить вентиляторы в форточке или в специально сделанном отверстии в стене;
устроить приточно-вытяжной воздуховод;
смонтировать систему приточных отверстий (клапанов).

клапан приточный

Сейчас наиболее популярной является вентиляция приточно-вытяжного типа, приводимая в движение с помощью механических устройств.

Приточная или приточно-вытяжная вентиляция: что лучше

По принципу работы приточная и приточно-вытяжная вентиляции практически ничем не различаются.

Приточный вид наиболее простой и связан с естественной очисткой воздуха через систему труб и отверстий, расположенных на разных поверхностях. В нём циркуляция воздуха происходит естественным образом, следуя законам физики. Готовый набор деталей может сопровождаться нагревательным или охлаждающим элементом.

клапан с фильтром

Приточно-вытяжной предполагает сооружение более сложной системы труб, проходящих по всему дому. На улице устанавливают конвектор, который отвечает за регулирование притока воздушных масс, охлаждение их в летнюю жару и нагревание зимой. В такой системе присутствуют ультрафиолетовые лампы, которые способствуют обеззараживанию воздуха, приходящего внутрь помещения. Здесь имеется тканевый фильтр, удерживающий частички пыли, гари и других включений, скапливающихся во внешней среде.

составные элементы вентиляции

Обе системы легко монтируются из готовых, выпущенных на производстве деталей или любых подручных средств. Однако приточно-вытяжная вентиляция более эффективна. При её работе происходят процессы, обеспечивающие дополнительный комфорт помещения:

нагрев или охлаждение воздуха;
его очистка и дезинфекция;
увлажнение и ионизация.

Современные приточно-вытяжные системы обладают функцией рекуперации. Её выполняет специальное устройство – ящик – с радиаторами и лентами внутри. Воздух, выходящий из помещения, «оставляет» в нём тепло, которое возвращается обратно в квартиру или дом. Рекуператор устанавливают на выходном отверстии. Летом его убирают или закольцовывают, чтобы воздух в помещении не перегревался.

рекуператор

Установка этого устройства позволяет значительно экономить тепловую энергию. Стоит он недорого, а польза от его применения большая.

устройство рекуператора

Приточная и приточно-вытяжная системы имеют естественный и механический привод вентиляторов, расположенных на входе и выходе воздуховодов. Механическое приведение в действие устройства позволяет значительно увеличить скорость движения воздушных потоков и провести дополнительные мероприятия по улучшению их состояния. При хорошей мощности вентиляторов за 2-3 часа такая установка способна очистить и освежить значительную площадь.

Основные этапы устройства приточной вентиляции

Чтобы сделать своими руками приточную вентиляцию в доме или квартире, важно провести грамотную предварительную работу. Она заключается в нескольких моментах.

Проведение расчётов. Для строящегося частного коттеджа вентиляционная система может быть спроектирована вместе с общим планом. Для готового сооружения и квартиры в многоэтажке создают автономный воздуховод с учётом площади всех помещений и каждой комнаты в отдельности. Все расчёты проводятся по формуле, в которой используются значения, необходимые для оптимальной циркуляции воздушных масс. В их число входят:

общая мощность и производительность приточной системы;
мощность вентилятора на входе;
скорость поступления воздуха;
максимальный уровень шума от работы устройства;
диаметр приточных отверстий, размеры и протяжённость труб;
мощность и энергопотребление дополнительных приборов (калорифера, рекуператора и др.).

При проведении расчётов учитывают коэффициенты, установленные САНПиНом.

Исходя из выполненных расчётов, составляется подробная схема расположения всех компонентов устройства.

Далее проводится подбор деталей из остатков строительных материалов и закупка недостающих элементов.

Сейчас стало возможным приобретение готовых вентиляционных устройств приточного и приточно-вытяжного типа. У разных производителей они стоят по-разному. Но зачем тратить лишние деньги, если каждому мужчине по силам смонтировать такую систему у себя дома своими силами. Приточно-вытяжная вентиляция своими руками создаётся дольше и немного сложнее. Гораздо проще оборудовать обычный проточный воздуховод.

Монтаж приточной вентиляции своими руками

Приточную вентиляцию в квартире многоэтажного дома можно соединить с общедомовой естественной системой воздуховода. Для этого вначале надо проверить её состояние простым способом. Тетрадный лист прикладывают к вентиляционному отверстию. Если бумага прилегает к нему и удерживается, то тяга есть, и воздуховод можно использовать.

В случае, когда каналы забиты и засорены, можно попробовать их прочистить. Но в большом доме сделать это бывает проблематично. Тогда устанавливают приточную вентиляцию с помощью клапанов. Их покупают в магазине. Сколько понадобится таких деталей, зависит от размера и общей площади пространства. Клапаны бывают разной мощности.

Самые простые модели этих устройств включают внутренний блок, защитную решётку и соединительный патрубок. Обычно их устанавливают над батареей, чтобы минимизировать потери тепла.

В выбранном месте проводят первичную разметку: обводят контур клапанного устройства.
Если его приобретали в собранном виде, то надо разобрать и освободить корпус.
С помощью перфоратора во внешней стене делают сквозное отверстие, стараясь выдержать угол уклона не более 7 градусов.

подготовка отверстия для приточного клапана

В него вставляют трубку, покрытую изоляционным материалом. Она должна быть незаметной снаружи, а изнутри выступать на 1 см.
В местах крепления трубки в стене просверливают отверстия для дюбель-гвоздей.
Ими фиксируют корпус приточного клапана, который дополнительно зажимается изоляционным слоем трубки.

корпус клапана

Когда основа прибора надёжно закреплена, в неё вставляют детали, которые вынимали при разборке.
Снаружи монтируют решётку.
После этого проводят проверку работы приточного клапана, открывая и закрывая задвижку.

проверка работы приточного клапана

В процессе эксплуатации необходимо дважды в год разбирать и очищать клапан от грязи и пыли, которые засоряют его через щели в решётке.

Установка приточной вентиляции в квартире – простой и надёжный способ улучшения воздуха и поддержания благоприятного микроклимата.

Приточная вентиляция своими руками: схема работы и установка

Использование новых строительных материалов и технологий сделало наши жилища гораздо теплее, но ограничило поступление свежего воздуха в помещения. После покупки дома или квартиры мы традиционно устанавливаем новые металлопластиковые окна, чем полностью изолируем себя от улицы. Выполнив полезные мероприятия по утеплению дома, нужно обеспечить поступление в него чистого воздуха. Организовать приточную вентиляцию своими руками вполне возможно, следует изучить вопрос и выбрать, каким способом это сделать.

Содержание статьи:

Как работает вентиляция в жилых зданиях?

Вытяжная и приточная вентиляция бывает двух видов:

С естественным побуждением. Для вытяжки и притока используется явление конвекции, когда нагретый воздух, имеющий меньшую массу, поднимается вверх.
С искусственным (механическим) побуждением. Перемещение воздуха обеспечивают вентиляторы.

Пример естественной вентиляции в квартире

Большинство многоквартирных и частных домов оборудованы естественной вытяжкой. Для этого служат вертикальные каналы, входы в которые находятся в помещениях санузла и кухни в виде решеток, установленных под потолком. Выходы расположены на кровле здания. Перепад высот и разница температур наружного и внутреннего воздуха вызывают тягу в канале, которая создает разрежение в помещении. Естественная приточная вентиляция в этом случае предусматривалась через неплотности или специальные вырезы в деревянных окнах.

Новые окна и плотные входные двери герметизируют квартиру, перекрывая доступ свежему воздуху снаружи. При этом схема работы приточной вентиляции меняется, поскольку воздушные массы начинают перетекать в кухню или санузел из других помещений. В доме устанавливается новый воздушный баланс с небольшим отрицательным давлением. Часто бывает, что в результате вертикальная шахта большего сечения (как правило, кухонная) опрокидывает тягу меньшего канала в туалете и оттуда зимой начинает поступать холодный поток. Явление особенно заметно при сильном ветре, его воздействие усиливает тягу и в помещении санузла становится очень холодно.

Система подачи свежего воздуха через металлопластиковые окна

Многие домовладельцы считают, что устройство вентиляции заключается в установке осевого вентилятора вместо решетки вытяжной шахты. За неимением притока с улицы вентиляторы санузла и кухонной вытяжки поочередно опрокидывают тягу другой шахты, всасывая через нее воздушные массы с кровли. Образуется суррогатная приточная вентиляция, при ней неочищенный (а зимой холодный) воздух беспорядочно поступает в дом. При одновременной работе вентиляторов приток с улицы отсутствует вовсе, зато из-за создаваемого разрежения в квартире могут появиться неприятные запахи от соседей.

Для справки: устройство вертикальных вытяжных шахт предусматривает только один вход в одной квартире и один выход – на кровле. Мнение о том, что к шахте присоединены несколько квартир, является ошибочным, для каждого помещения кухни и санузла имеется собственный канал.

Посторонние запахи проникают не по вентиляционным каналам, а сквозь места проходов труб газовых или отопительных стояков. Крайний случай – кто-то из соседей в нарушение всех норм проделал отверстие из своего санузла в вашу вытяжную шахту. В частных домах такого явления не бывает, а недостаток притока не столь ощутим, поскольку объем помещений больше. Но процессы протекают аналогично и параметры внутреннего микроклимата не лучше.

Вывод: устройство приточной вентиляции необходимо выполнять в любом здании, в котором живут или работают люди. Без притока не будет функционировать вытяжка.

Способы организации притока в квартире

Если в доме установлены металлопластиковые окна с проветриванием, можно самому сделать приточную вентиляцию простейшим способом:

Открыв створку, можно увидеть два резиновых уплотнителя, проложенные по контуру оконной коробки. В нижней части надо ножом аккуратно вырезать участок наружного уплотнителя длиной до 50 мм, не больше. Для этого резина подрезается с двух сторон и снимается. Выбрасывать ее не следует, чтобы всегда можно было поставить обратно.

В верхней части рамы подрезать и снять участок внутреннего уплотнителя такой же длины. Закрыть створку.

Видео в тему

Принцип работы таков: через нижнюю щель воздух с улицы попадает в пространство между оконной коробкой и рамой, ограниченное по бокам двумя уплотнителями. Нагреваясь, он поднимается и выходит в помещение через вторую щель во внутреннем уплотнителе. Получилась примитивная приточная вентиляция, благодаря чему вытяжные шахты начнут нормально функционировать.

Выполнить устройство притока можно и другим способом – приобрести приточный клапан, который врезается в конструкцию окна. Принцип его действия такой же, только врезка клапана производится изнутри в верхнюю часть профиля рамы. Снаружи в нижней части рамы вырезается паз. Чтобы в последний не попадала дождевая вода или снег, над пазом закрепляется козырек. Поставить приточный клапан своими руками не составит большого труда, порядок установки приводится в инструкции к изделию.

Клапан приточного вентилирования

Приведенные способы имеют свои недостатки:

воздух попадает в дом беспорядочно, иногда просто от дуновения ветра;
проходя путь от входа до выхода, воздух недостаточно нагревается;
отсутствует очистка, пыль и газы с улицы попадают прямо в помещение.

Использование местных приточных агрегатов обеспечит правильное устройство вентиляции в квартире. Установка представляет собой аппарат, в котором имеется осевой вентилятор, фильтр для очистки воздуха и электрический нагреватель. Чтобы подобрать приточный агрегат по производительности, нужно выполнить расчет расхода воздуха.

Если в квартире нет вытяжных вентиляторов, то расчет ведется по объему помещения. Для гостиных, прихожих и спален нужно обеспечить полную замену воздуха 1 раз в час, это называется кратностью воздухообмена. То есть, помещение 3 на 4 м высотой 2.7 м имеет объем 32.4 м³ и требует такого же количества воздуха в час. Кратность обмена для кухни принимается равной 1.5–2 в зависимости от количества конфорок плиты. Для совместного санузла принимается расход 50 м³/ч на унитаз и 25 м³/ч на ванную.

Вытяжные вентиляторы

Местные приточные агрегаты бывают двух типов: встраиваемые в стену и подвесные. Но в любом случае установка приточной вентиляции потребует проделать отверстие в наружной стене комнаты. Диаметр отверстия зависит от типа приточного агрегата и его производительности, для просверливания понадобится дрель с кольцевым сверлом по бетону. Место установки выбирают на свое усмотрение, но лучше расположить аппарат на высоте не более 1.5 м от пола. Встраиваемые в стену агрегаты надо ставить поближе к окну, поскольку замена фильтрующего элемента в них производится снаружи.

Подача притока воздуха в частный дом

Чтобы в загородном доме работала приточная вентиляция, пригодны все вышеописанные способы. Исключение – коттеджи средних и больших размеров или такие дома, в которых для отопления применяется котел, забирающий воздух для горения из помещения. Здесь речь идет о больших расходах воздуха, местные установки не смогут его обеспечить. Следует выполнить расчет и установить приточную вентиляцию, которая будет подавать воздушные массы во все помещения. Для этого служат стационарные приточные установки.

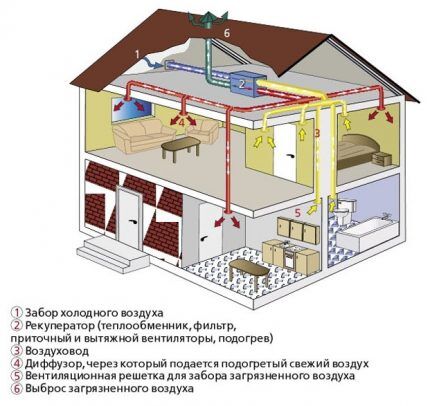

Пример устройства вентиляции в частном доме

Схем и способов размещения оборудования и организации воздухообмена существует большое количество. Самый простой из них предусматривает устройство притока в главном коридоре или прихожей. Пользуясь тем, что прихожая сообщается практически со всеми помещениями, в нее можно подавать нагретый и очищенный воздух, который будет распространяться по всем комнатам здания. Но сначала необходимо выполнить расчет расхода воздушных масс для притока. Для этого можно пользоваться способом, описанным выше, но к получившемуся результату надо прибавить расход воздуха для работы котла. Если в доме имеются местные вытяжные вентиляторы, то в расчет надо включить значения их производительности.

Просуммировав все расходы, можно подбирать оборудование. Вопрос решается двумя способами:

Купить по отдельности вентилятор, фильтр, нагреватель и приборы автоматики и собрать вентиляцию в отдельном помещении.
Приобрести готовую приточную установку в сборе, тогда устройство вентиляции будет заключаться в ее размещении и подведении воздуховодов.

Установка в сборе представляет собой компактный утепленный моноблок, внутри которого стоит все оборудование для обработки воздушных масс. Изделие можно подвесить к потолку, спрятав под гипсокартон, или разместить на улице. Такая приточная вентиляция дороже, но сэкономит место в доме и много вашего времени, поскольку устройство воздухообмена с помощью отдельных элементов требует определенных навыков и знаний.

Приточно-вытяжная установка

Нужно будет эти элементы установить, подключить и завязать с системой отопления или электрической сетью дома по определенной схеме, обеспечить автоматическую регулировку температуры приточного воздуха. Как правило, для таких систем выделяется специальная комната или часть другого технического помещения, поэтому оттуда потребуется прокладывать воздуховоды, чтобы доставить воздух куда нужно.

Заключение

Чтобы не потратить свои средства впустую, для организации воздухообмена в загородном доме рекомендуется привлекать специалистов – проектировщиков, они правильно рассчитают все параметры и помогут правильно подобрать вентиляционную установку. Естественная приточная вентиляция, сделанная своими руками, актуальна для квартиры, в частном коттедже ее будет недостаточно.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Что такое принудительная вентиляция

Механической или принудительной вентиляцией называется, созданный с помощью специального оборудования (вентиляторов), и подаваемый в жилище воздушный поток. Он создает в квартире избыточное давление, и вытесняет собой отработанный воздух, который выводится . В каждую комнату квартиры, воздушный поток поступает двумя способами:

С помощью точек входа уличного воздуха.
По объединенной в единую конструкцию, системе воздуховодов.

Наиболее эффективной схемой принудительной вентиляции жилых помещений является создание одновременно как принудительной приточной, так и механической вытяжной вентиляции. Входящий воздух может подогреваться посредством использования рекуператора, проходить фильтрацию и т.д. Сделать приточную вентиляцию своими руками совсем несложно, но, прежде всего, нужно знать, из чего она состоит.

Из чего состоит механическая вентиляция жилища

Такой вид системы состоит из массы отдельных элементов, которые выполняя разные задачи, объединены между собой.

Воздухозаборные решетки. Они устанавливаются для предотвращения попадания в различного мусора, мелких грызунов и насекомых.
Воздушные фильтры. Они могут быть различной конфигурации и сечения, но назначение у них одно: очистка поступающих в помещение воздушных потоков от механических примесей.
Воздушные клапаны служат для регулирования количества попадающего с улицы воздуха и препятствуют проникновению в жилище холодных воздушных потоков, в случае остановки вентиляции.
Приточные вентиляторы обеспечивают постоянный поток и направление воздуха в каналы или воздуховоды.
служат для уменьшения шумов, создаваемых оборудованием и движением воздушных масс.
Нагреватели воздуха обеспечивают нагрев воздушного потока до нужной температуры.
Воздуховоды или каналы объединяют все приборы в единую систему.
Автоматика позволяет изменять режимы работы, осуществлять контроль над каждым агрегатом, и синхронизировать их работу.
Приточные моноблоки. В них конструктивно объединены все необходимые приборы. При подключении воздушных каналов к входу и выходу этого оборудования, вы получите приточный воздух с установленными вами параметрами.

Очень часто в механической приточной вентиляции используются оборудование, выравнивающие давление и распределяющее потоки воздуха по помещению.

Но, даже зная, из чего состоит приточная система, делать ее самостоятельно еще рано. Прежде всего, нужно выяснить, какой конкретно вид нужно устанавливать, и для этого нужно узнать какие существуют виды приточных систем.

Какой тип выбрать

Совмещенная. Это наиболее распространенный вид приточной вентиляции в наших домах и квартирах. Приточный вентилятор нагнетает воздух в помещение и выдавливает через естественные вытяжки использованный. Преимущества такой системы очевидны: невысокая стоимость, несложность монтажа. Такая система не позволяет проникать посторонним запахам в жилище. Но есть и некоторые недостатки, один из которых обустройство переточных решеток в межкомнатных дверях.
Приточная вентиляция с охлаждением воздуха предусматривает монтаж и установку в вентиляционную систему центрального кондиционера, но это делается не на одну квартиру, а на дом или отдельный стояк. У этой системы также есть недостатки – это большая стоимость холодильной машины и автоматики и большое количество устанавливаемых воздуховодов.
Вентиляция с подогревом подаваемого воздуха. Это сделать довольно несложно, если в квартире установить приточно-вытяжную вентиляцию с рекуперацией. Этот прибор несколько снизит энергозатраты и сможет поставлять теплый воздух в помещение за счет нагрева приточного воздушного потока, выходящим воздухом.
Приточно-вытяжные устройства с рециркуляцией. В этом случае в помещение также будут поступать подогретые приточные потоки. При рециркуляции воздух, выводившийся из нагретого помещения, частично смешивается с холодным приточным, тем самым его подогревая. Негативные стороны этого агрегата в том, что есть некоторые ограничения в его использовании. Например, в помещениях, где находятся взрывоопасный газ и т.д.

Даже теперь, когда мы познакомились с ее видами, делать приточно-вытяжную вентиляцию своими руками еще слишком рано. Ее нужно правильно спроектировать и рассчитать.

Правильный расчет — залог стабильной работы

Проект может создаваться как при постройке сооружения, так и после введения его в эксплуатацию. Следует помнить, что в проекте должны учитываться все особенности постройки, назначения каждой комнаты и их площадь. Также он должен содержать точные указания мест установки оборудования и воздуховодов, а также произведенных расчетов нужного воздухообмена.

Расчет приточно-вытяжной вентиляционной системы включает в себя:

Производительность вентиляции.
Необходимую мощность и количество нагнетающих вентиляторов.
Максимально возможный, согласно СНИП уровень шума, и скорость движения воздушного потока по воздуховодам.
Необходимое сечение, площадь и материал, из которого должны быть выполнены воздуховоды.
Тип и мощность дополнительного оборудования: рекуператоров, калориферов и т.д.

Использование рекуператора

В настоящее время очень популярной системой вентиляции является приточная система, оборудованная рекуператором. Действительно, температура в квартире, круглогодично составляет от +18С до +27С. Почему бы это не использовать в приточно-вытяжной вентиляционной системе. Как это работает?

Воздух, поступая из вне, проходит через рекуператор, в котором теплый воздух из помещения обогревает входящий холодный, не смешиваясь между собой. В летний период все происходит, наоборот: с квартиры, воздух выходит теплый и охлаждается входящим с улицы. Все предельно просто. Рекуператоры бывают трех типов:

Пластинчатый.
Роторный.
С промежуточными теплоносителями.

Наиболее дешевый и соответственно популярный это рекуператор пластинчатый, но, на самом деле, наиболее эффективный – агрегат роторный. В отличие от своего дешевого собрата, роторный рекуператор может работать при температуре ниже – 15С. Использование такого прибора позволяет сохранить до половины тепла или холода в квартире, благодаря чему можно значительно экономить на газе, электричестве, на установке кондиционеров и сплит-систем или обогревателей.

Использование компактных приточных систем

На сегодняшний день существует компактная приточная вентиляция, которая очень неплохо себя зарекомендовала.

Установка действительно небольшая, к тому же – энергосберегающая, обеспечивает приток уже очищенного и подогретого (или охлажденного, в зависимости от времени года) воздуха в помещение. Внутри этой коробки прячется вентилятор, подающий воздух с улицы, фильтр, очищающий этот воздух, рекуператор, принцип действия которого мы рассмотрели выше и автоматика, регулирующая работу приборов. Отработанный воздух засасывается вторым вентилятором, проходит через рекуператор, где и отдает свое тепло (или холод) входящему воздуху и выводится за пределы помещения. Удобно и эффективно. Установить его в квартире необычайно просто:

Прежде всего, выберете место его установки.

Важно!
Специалисты рекомендуют устанавливать такие системы в комнатах наибольшего скопления или частого использования людьми.
Такая установка монтируется на фасадную стену, возле окон, и балконов как можно выше к потолку. После разметки, нужно пробить наружу отверстие соответствующего диаметра.
После того как вы «прорвались наружу», начинайте установку с телескопических воздуховодов, надевая с наружной стороны стены защитные колпаки (через балконы и окна).
После чего производим монтаж всей установки.

Как видите, самостоятельная установка приточно-вытяжной вентиляции такого типа не составляет особой сложности, но пробиться через несущую стену не так то и просто. Используйте для этого перфоратор и защитные средства: очки, перчатки и т.д. Если работа производится в высотном доме, то лучше всего привлечь для ее выполнения профессионалов.

Вентиляция в частном доме – как сделать вентиляцию своими руками

Начнем с образного сравнения: правила охраны труда написаны кровью, а требования СНиП к воздухообмену внутри жилых зданий – черной плесенью. Именно грибок, образующийся по углам комнат, указывает на повышенное содержание влаги плюс недостаток свежего воздуха. Цель публикации – рассказать, как правильно делается вентиляция в частном доме или квартире. Приведенные ниже рекомендации помогут создать здоровый микроклимат в жилище либо исправить существующую проблему своими руками.

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим Вентиляция в частном доме – как сделать вентиляцию своими руками

Вентиляция в частном доме – как сделать вентиляцию своими руками

Хорошая вентиляция — залог здоровья и жизни

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.
Уровень углекислого газа влияет на самочувствие
Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми Вентиляция в частном доме – как сделать вентиляцию своими руками

Расшифровка графика:

Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции в домах и квартирах

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

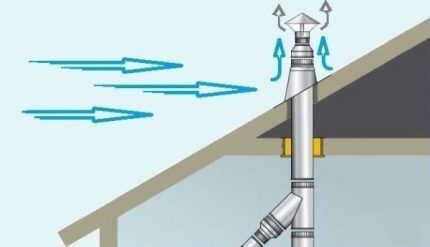

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх Вентиляция в частном доме – как сделать вентиляцию своими руками

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока свежего воздуха

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление.
Один из вариантов организации притока свежего воздуха — клапан в стене
Кондиции воздуха «за бортом» постоянно меняются, потому желателен контроль влажности — с осушением/увлажнением в зависимости от необходимости. Этот пункт — не необходимость,та как можно сделать отдельную систему поддержания уровня влажности.
При поступлении холодного воздуха, на стенках приточного канала образуется конденсат. Если не приняты меры, он впитывается в стены, замерзает/оттаивает — в зависимости от погоды, разрушая тем самым эти стены. Потому приточные устройства делают теплоизолированными.

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире.
Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха Вентиляция в частном доме – как сделать вентиляцию своими руками

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными Вентиляция в частном доме – как сделать вентиляцию своими руками

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство Вентиляция в частном доме – как сделать вентиляцию своими руками

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная вентиляция

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа Вентиляция в частном доме – как сделать вентиляцию своими руками

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой, работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну Вентиляция в частном доме – как сделать вентиляцию своими руками

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование Вентиляция в частном доме – как сделать вентиляцию своими руками

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом:
приточка децентрализованная, вытяжка — централизованная Вентиляция в частном доме – как сделать вентиляцию своими руками

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.
Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке
Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
Внести размеры на схему (можно перерисовать).
Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.
Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью
Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры Вентиляция в частном доме – как сделать вентиляцию своими руками

Прикиньте сами, вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его Вентиляция в частном доме – как сделать вентиляцию своими руками

Недостаток этого способа организации вентиляции в доме или квартире один — очень высокая цена оборудования. Стоимость одного такого устройства — более 400$.

Приточная вентиляция своими руками — инструкция!

Вентиляция относится к числу важнейших систем обеспечения любых жилых и нежилых помещений. Без качественно организованного воздухообмена о комфортной эксплуатации помещения можно и не мечтать. Неотъемлемой составляющей любой вентиляционной системы являются приточные воздуховоды.

Приточная вентиляция своими руками

Эти элементы отвечают за подачу свежего кислорода. С обустройством естественной и принудительной приточной вентиляции вы можете справиться своими руками. Ознакомьтесь с предложенными рекомендациями и приступайте к работе.

Приточная вентиляция своими руками

Содержание пошаговой инструкции:

Где размещать приточное вентиляционное отверстие?

Приточное вентиляционное отверстие должно быть размещено на стене, противоположной по отношению к стене с вытяжкой.

Для размещения приточного канала подходят следующие места:

под окном;
в стене рядом с окном;
в оконной раме.
Вентиляция

Пластиковые окна современного образца в большинстве случаев изначально оснащаются приточным вентиляционным клапаном с фильтром и заслонкой. Такая комплектация делает эксплуатацию клапана регулируемой и максимально удобной.

Отверстие для притока воздуха можно сделать в стене. Но если в регионе вашего проживания температура зимой уходит далеко за нулевую отметку, по такому каналу в комнату будет поступать ледяной воздух. Из-за этого на стене начнет появляться конденсат или даже изморозь.

Для решения упомянутой проблемы системы вентиляции комплектуются специальными нагревателями воздуха.

Вентиляция в квартире

Самым же оптимальным местом для размещения приточного вентиляционного отверстия является пространство под подоконником. В процессе эксплуатации подобной вентиляции не возникает никаких существенных проблем и неудобств. На входе в комнату воздух будет в достаточной мере подогреваться теплом отопительного радиатора, что позволяет отказаться от установки дополнительных нагревателей.

Вентиляционные клапаны могут иметь разную форму. Каких-то конкретных рекомендаций по выбору формы нет. Выбирайте клапан, который вам будет удобнее всего устанавливать и использовать.

Набор для обустройства вентиляции

Кувалда.
Гаечные ключи.
Слесарный молоток.
Перфоратор.
Шуруповерт.
Трещоточный ключ.
Струбцины.

Набор для монтажа может дополняться и сокращаться в зависимости от выбранного вами метода обустройства приточной вентиляции. В этом моменте вы должны сориентироваться уже самостоятельно.

Руководство по монтажу естественной приточной вентиляции

Среди главных преимуществ естественной приточной вентиляции следует отметить ее энергонезависимость – вентиляторы и никакие другие электроприборы в состав подобной системы не входят.

Первый шаг. Приложите корпус приобретенного клапана к поверхности стены под окном. С помощью маркера либо карандаша отметьте место размещения отверстия для подачи воздуха.

Перфоратором либо другим подходящим инструментом сделайте сквозное отверстие в соответствии с разметкой

Второй шаг. Перфоратором либо другим подходящим инструментом сделайте сквозное отверстие в соответствии с разметкой. Для большинства помещений достаточно, чтобы диаметр приточного отверстия составлял 60 мм. Канал делайте с 5-7-градусным уклоном по направлению к улице.

Отверстие

Отверстие со стороны улицы

Третий шаг. Вставьте в подготовленный канал утеплитель и воздуховодную трубу. Заделайте пустоты вокруг трубы теплоизоляционным материалом. В отдельных ситуациях вместо утеплителя можно использовать монтажную пену.

Клапан КИВ-125

Четвертый шаг. Наденьте корпус вентиляционного клапана таким образом, чтобы он не соприкасался с воздуховодной трубой. Наметьте места для размещения крепежей. Просверлите отверстия по меткам и прикрутите корпус клапана с помощью саморезов.

Трубка и утеплитель

Пятый шаг. Вставьте в корпус шумопоглотитель. Обычно этот элемент присутствует в комплектации клапана.

Вентиляция под окном

Вставьте внутрь корпуса теплоизоляцию

Шестой шаг. Наденьте лицевую крышку на установленный вентиляционный клапан. Снаружи на вентиляционное отверстие наденьте защитную сетку (решетку).

Закройте крышку

Клапан со стороны улицы

Установка приточного клапана завершена. Количество таких каналов подбирайте индивидуально в соответствии с объемом обслуживаемого помещения. Для большего удобства можете приобрести модель клапана с задвижкой – это очень удобное в использовании решение, позволяющее открывать и закрывать вентиляцию при необходимости.

Обустройство принудительной приточной вентиляции

В некоторых ситуациях возможностей естественной приточной вентиляции оказывается недостаточно для обеспечения необходимого воздухообмена. Специально для таких случаев существует принудительная вентиляция.

Схема соединения оборудования принудительной вентиляции

Основные особенности

Среди главных особенностей такой системы нужно выделить наличие вентиляторов, за счет которых осуществляется нагнетание воздуха. Система требует подключения к электричеству.

Существует несколько разновидностей приточных вентиляционных систем, а именно:

установки для обслуживания одного помещения;
установки для обслуживания всего дома;
наборные установки, включающие в свой состав воздуховоды, вентиляторы, различные фильтры, поглотители шума, рекуператоры и прочие дополнительные элементы.

Существует 2 варианта подачи воздуха:

прямиком из вентиляторов;
по системе воздуховодов.

Если для вашего случая больше подходит второй вариант, систему нужно дополнительно укомплектовать пластиковыми или нержавеющими воздуховодами. Конец каждого воздуховода закрывается решеткой.

Установка принудительной приточной вентиляции

При желании можете оснастить свою вентиляционную систему средствами автоматизации, к примеру, датчиком температуры. На современном рынке представлен большой выбор автоматики, что позволит вам обустроить максимально эффективную и удобную в использовании вентиляционную установку.

Для размещения в частном доме рациональнее всего выбрать наборную вентиляционную систему. Такой комплекс размещается на чердаке либо же в другой удобной комнате, с учетом того, что в процессе работы вентиляторы издают довольно много шума.

К наборной установке подключается разветвленная сеть воздуховодов, через которые воздух поступает в разные комнаты дома.

Вентиляционную установку нужно обязательно укомплектовать фильтрами. При желании можете дополнительно приобрести и установить разного рода обеззараживатели, увлажнители и прочие подобные элементы.

Вентиляция коттеджа

В продаже доступны воздуховоды с прямоугольным (квадратным) и круглым профилем. Круглые модели более предпочтительны, т.к. в них отсутствуют большие аэродинамические потери. Из материалов предпочтение отдавайте алюминию и нержавеющей стали.

Для обеспечения требуемой герметичности система вентиляции укомплектовывается фланцами и уплотнителями.

Среди преимуществ принудительной вентиляции отдельного внимания заслуживает независимость от погодных условий, что делает такую систему гораздо более эффективной по сравнению с ее аналогом с естественным побуждением.

Приточная вентиляция, системы принудительной вентиляции

Монтаж

Традиционно приточные клапаны обустраиваются в стенах. Готовые отверстия оснащаются вентиляторами подходящей мощности (подбирается с учетом объема обслуживаемого помещения).

Монтаж принудительной наружной вентиляции

Первый шаг. Подготовьте отверстие для воздуховода в наружной стене. Делайте все точно так же, как и в случае с обустройством естественной приточной вентиляции. Единственное существенное различие – отверстие можно обустраивать в любом удобном месте.

Второй шаг. Вставьте в отверстие трубу подачи воздуха.

Приточная вентиляция, системы принудительной вентиляции

Третий шаг. Вставьте вентилятор в установленную трубу воздуховода.

Вентилятор

Четвертый шаг. Снаружи закройте обустроенный канал защитной решеткой.

Снаружи закройте обустроенный канал защитной решеткой

Пятый шаг. Разместите на внутренней части стены устройство с фильтром, нагревателем воздуха и поглотителем шума. При необходимости установите дополнительные устройства. Включите всю электронику в сеть и проверьте работу системы.

Проверка вентиляции после монтажа

Сразу же после завершения обустройства приточной вентиляции проверьте ее работоспособность. Также подобные проверки необходимо регулярно проводить в процессе эксплуатации системы. Рекомендованная периодичность – не реже каждых трех месяцев.

Проверка выполняется предельно просто. Закройте все двери и окна в помещении, возьмите лист любой неплотной бумаги и поднесите ее к приточному вентиляционному отверстию. Если лист будет заметно отклоняться от вентиляционного канала либо хотя бы просто шевелиться, ваша система работает исправно даже при закрытых дверях и окнах.

Проверка вентиляции после монтажа

В случае же если листок никак не реагирует, откройте двери и форточки. Если и после этого бумага не отклоняется, ваш вентиляционный канал с большой долей вероятности засорился и требует прочистки.

Проверка вентиляции

Если при открытых дверях и форточках бумага отклоняется, а при закрытых никак не реагирует, воздух поступает в недостаточном количестве. Это свидетельствует о необходимости обустройства принудительной приточной вентиляции.

Таким образом, с монтажом приточной вентиляции можно безо всяких проблем справиться своими руками. Вам нужно лишь оценить объемы и особенности своего помещения, выбрать оптимальный тип вентиляционной установки и выполнить монтаж всех необходимых элементов в соответствии с полученными инструкциями. Следуйте приведенным рекомендациям и все обязательно получится.

Удачной работы!

Видео – Приточная вентиляция своими руками

Приточная вентиляция совмещенная с канальным кондиционером (часть 1 — электрическая)

Хочу поделиться опытом проектирования, монтажа и эксплуатации своей системы приточной вентиляции совмещенной с канальным кондиционером. Система
собиралась в 2012-2013 годах и с тех пор находится в постоянной эксплуатации.

Статью разделил на две части:

в первой части описана классическая схема приточная вентиляции с использованием электрического канального подогревателя
во второй части рассказано про неоднозначный опыт переработки системы под водяной калорифер с питанием от общедомовой системы отопления

Благодарность мастерам

Будучи новичком в проектировании и монтаже систем вентиляции я прибегал к постоянной помощи и советам мастеров с форума my.mastergrad.com.

Огромное спасибо за конструктивные и критические советы специалистов, без которых я не смог бы создать и настроить систему.

пользователя Ким за крайне ценные советы и внимательно отношение к моим вопросам
пользователя Fresh за постоянную поддержку
пользователя mr-h за ценные советы и активное участие

Характеристики системы

Для себя решил, что нужно минимум 80 м³ на комнату, с двумя людьми. Если хотите почувствовать свежесть, то нужно около 120 м³.

Приточная вентиляция:

четыре комнаты, от 80 до 120 м³ на комнату
вытяжка осуществляется в родные вытяжные каналы (2 канала: кухня+туалет, ванная)
возможность балансировать воздушный поток между комнатами
требования к фильтрации EU5-EU7

Кондиционирование:

цель — охлаждение поступающего воздуха
забор воздуха с улицы — до 300 м³
рециркуляция в квартире — до 300 м³
подача воздуха в каждую комнату (три комнаты) до 200 м³

Итого:

в режиме вентиляции от 320 м³ до 480 м³ на квартиру.
в режиме кондиционирования до 600 м³ на квартиру.

Борьба с шумом

В предыдущей квартире я уже пробовал собирать приточную вентиляцию на компонентах Soler&Palau. Было выявлено несколько недостатков:

высокий шум вентиляторов при использовании стандартных регуляторов, особенно в диапазоне от 0 до 50%
низкий ресурс — примерно 2 года непрерывной работы и они начинают гудеть
низкое давление — с трудом продавливает фильтр

В новой квартире решил сделать приточку на промышленных компонентах.

В первую очередь, у меня были высокие требования к шуму. А из источников в приточке несколько:

шум двигателя вентилятора, особенно при регулировании. Если регулятор симисторный, то от шума ни куда не деться. Либо переходить на трансформаторный регулятор, либо использовать вентиляторы с EC двигателями, которые управляются сигналом 0-10 В.
шум в каналах. Здесь все просто, нужно снизить скорость воздушного потока до 1,5-2 м/с и повысить жесткость каналов. Отказаться от прямоугольных пластиковых и гибких и перейти на витые оцинкованные.
шум в распределительных устройствах. Нужно во первых создать перед решеткой зону статического давления и, во вторых, понизить скорость в самой решетке.

В качестве производителя компонент я выбрал продукцию Systemair. Отличное качество и очень дорого. Но в 2012 году было вполне еще доступно.

Камеры статического давления

Камера статического давления используется вместе с вентиляционными решетками для снижения давления, выравнивания воздушного потока и глушения шума. Камеры очень громоздкие, но без них бесполезно браться за подобный проект.

Для подачи воздуха в комнаты я использовал камеры статического давления Systemair ODEN-1-300×100.

Мне нужно на каждую комнату от 120 до 250 м³ — это от 33 до 70 л/с конвертер единиц измерения.

По installation instructions на камеру статического давления, для меня подходит размер 100 мм на 300 мм — поток для него около 74 л/с при разнице давлений 22 Pa или 52 л/с при разнице давлений 11 Pa.

Проникся уважением к шведам — все отверстия в камерах и глушителях были закрыты полиэтиленовыми «шапочками». Несколько фото:

Черная трубочка это оплетка тросика, которым передвигается круглый перфорированный рассеиватель. Назначение рассеивателя — регулировать поток, увеличивая или уменьшая сопротивление потоку, ну и сам поток естественно рассеивать в камере, чтобы он не бил прямо на выход из камеры узкой струей, а распределился по всему сечению выхода.
Прозрачные трубочки предназначены для подключения к дифференциальному манометру при проведении пусконаладки. На ярлыке указан K-фактор, по которым можно, измерив разницу давления дифференциальным манометром, получить расход воздуха через камеру.

Вентиляционные решетки

Для распределения воздуха по комнате я использовал регулируемые (по вертикали и горизонтали) приточные вентиляционные решетки Systemair NOVA-A-2-2-300×100.

Решетки лучше заказывать в комплектации с регулятором — очень удобно регулировать поток или, например, отключить одну из комнат.

На сайте есть отличный калькулятор для проверки параметров каждого из компонент. Например, для NOVA-A-2-2-300×100.

Основное преимущество таких регулируемых решеток — можно создать воздушную струю с прилипанием к потолку, которая «пробивает всю комнату».

Например, так выглядит распределение воздушного потока в моей комнаты (4,5 х 3,5 м, высота потолков 2,7, расположение решетки в 15 см от потолка в углу комнаты) при разном расходе воздуха (температура в комнате 20 С, температура подачи 20 С):

Разводка воздуховодов

На предыдущей квартире я использовал обычные пластиковые каналы 100 мм или прямоугольные 60х120 мм. Мастера с my.mastergrad.com убедили отказаться от пластика и перейти на витые оцинкованные. Покупать лучше с завода, причем из самого толстого листа. Да они будут тяжелей, но повышается жесткость и, как следствие, снижается шум.

Чтобы снизить шум, в канале желательно держать скорость не выше 2.0-2.5 м/с. Есть отличная бесплатная программа Vent-Calc v2.0. С ее помощью можно посчитать скорость потока и потери давления для различных элементов системы вентиляции.

Например:

при расходе 120 м³ желательно использовать трубу диаметром 160 мм, скорость потока при этом составит — 1,66 м/с, потеря давления — 1,8 Па на метр трубы
при расходе 250 м³ желательно использовать трубу диаметром 200 мм, скорость потока при этом составит — 2,21 м/с, потеря давления — 2,2 Па на метр
при расходе 250 м³ и диаметре 160 мм скорость потока составит 3,45 м/с, потеря давления резко увеличится до 6,6 Па на метр
при расходе 300 м³ и диаметре 200 мм скорость потока составит 2,65 м/с, потеря давления — 3,1 Па на метр

Входной воздуховод я решил использовать 200 мм, разводку по комнатам сделать 160 мм. Все трубы и камеры обклеил пенофолом 5 мм. При стыковке воздуховодов нужно обращать внимание на навивку, чтобы она шла в одном направлении.

Нитки каналов в комнаты у меня короткие (кроме одной), я решил заложиться на более мощный вентилятор, в надежде, что он прокачает всю сеть.

Вход выполнен со стороны балкона, обсадная труба 250 мм, внутри нее проходит приточная труба 200 мм + провода.

В комнатах смонтированы камеры статического давления.

Подборка фото:

Подключение канального кондиционера

В качестве канального кондиционера был выбран инвертор Mitsubishi Electric SEZ-KD35VAQ.TH.

Холодопроизводительность — 3.50 кВт
Потребляемая мощность (охлаждение) — 1.010 кВт
Энергоэффективность (EER) — 3.61
Расход воздуха (макс.) — 660 м³/ч
Теплопроизводительность — 4.00 кВт
Потребляемая мощность (нагрев) — 1.130 кВт

Как справедливо меня предупреждали мастера с форумов, мощности этого кондиционера не достаточно, чтобы быстро охладить 3 комнаты общей площадью 55 м2. Конечно, быстро охладить квартиру такая система не сможет, но в режиме постоянной эксплуатации она отлично справляется с поддержкой комфортной атмосферы (Московская область, окна на запад). Летом кондиционер включен круглосуточно на средней скорости, на ночь увеличиваю температуру до 26 гр. На линию кондиционера поставил отдельный счетчик — получается примерно 10 кВт/час в сутки.

Кондиционер встроен в систему по следующей схеме:

на входе стоит небольшой «светофор» на два входа по 200 мм
первый вход забирает воздух из коридора
второй вход соединен с каналом приточной вентиляции с улицы
на выходе из кондиционера стоит «светофор» на 4 выхода по 160 мм
для балансировки воздушной сети на двух коротких ветках стоят ирисовые регуляторы
дополнительно сделан обход кондиционера «байпас» трубой 200 мм из приточки в «светофор». Это режим используется для зимней эксплуатации, чтобы не гнать воздушный поток через кондиционер

Фото монтажа:

Приточная вентиляция

В качестве канального вентилятора выбрал Systemair K 250 EC.

Input power — 115 W
Input current — 0.874 A
Air flow — max 979 m³/h
Motor type — EC

Как я выбирал вентилятор:

номинальный поток на квартиру планируется 200 м³ до 400 м³
потери давления на фильтре тонкой очистки планировались от 75 до 250 Па
общие потери на сети составляли около 150 Па
итого мне нужно 400 м³ при внешнем давлении 400 Па

Ниже показана кривая производительности вентилятора от внешнего давления. Выбранная мной модель как раз укладывается в предельные характеристики.

Фото монтажа:

перед вентилятором стоит фильтр грубой очистки и шумоглушитель
после вентилятора стоит клапан, чтобы заглушить систему, и фильтр тонкой очистки
далее стоит канальный подогреватель и еще один шумоглушитель
в коридоре стоит еще один фильтр тонкой очистки для фильтрации воздуха в кондиционер (рециркуляция)

Фильтрация воздуха

Для тонкой очистки воздуха выбрал кассетный фильтр Systemair FFR 200.
Фильтрующие элементы планировал использовать:

класса G3 BFR 200 Coarse. При потоке 300 м³ потери на новом фильтре составляют 20 Па. Замена рекомендуется при потере давления 170 Па.
класса F7 BFR 200 ePM1. При потоке 300 м³ потери на новом фильтре составляют 75 Па. Замена рекомендуется при потере давления 250 Па.

Последний фильтр BFR 200 ePM1 отделяет 60% частиц размера PM1 (от 0,3 до 1 мкм по ISO 16890). И у него очень приличная цена 98,00 EUR.

После года эксплуатации озадачился вопросом замены фильтров. Решил поискать на рынке, какие есть аналоги.

Вариант 1 — купить фильтрующий материал и сшить фильтр самому.

разобрал один старый фильтр и сделал выкройку — размер листа 350х2000 мм.
заказал листовой фильтрующий материал класса G5 Для сравнения взял несколько несколько разных материалов: NF300/1, NF400/P, NF500/PS
ниже фото материала:
- Материал прогрессивной плотности. Снаружи рыхлый, внутри — очень плотный.
- NF300 — очень похож на то, из чего был сделан оригинальный фильтр. Легко гнется, сшить из него фильтр легко.
- NF500/PS — очень плотный, даже жесткий. Сделать из него что-то похожее на оригинал не получится.
- NF400/P — как раз то, что надо
Шитьем пока не занимался.

Вариант 2 — заказать фильтр в сборе.

Одновременно с материалом заказал фильтр в сборе класса F6 по следующей спецификации ФВК-233-233-300-4-F6/20.

Качество изготовления отличное, идеально сел в родной корпус FFR 200. Для себя решил, что буду заказывать — это 2-3 кратная экономия к оригиналу.

Автоматика

Сделал небольшой щиток:

В щитке оставил запас для контролера автоматики и небольшого трансформатора. Схема максимально простая:

основной выключатель, который отключает и приточку и кондиционер.
отдельный выключатель на кондиционер
отдельный выключатель на калорифер
маломощное реле (1А) подключено к выключателю скорости вращения вентилятора приточки (0-10В)
маломощное реле коммутирует два реле — 16А-на вентилятор и 25А-на контролер управления калорифером

В качестве контролера управления 3 кВт калорифером использовал PULSER.

Датчик температуры поставил в канале сразу после входа воздуховода в квартиру.

Протестировал два режима работы системы:

1-работает только приточка и калорифер

приточка гонит воздух в обход канального кондиционера
скорость воздуха на выходе их решеток — 0,8 м/с (соответствует расходу примерно 60 м³/час, 250 м³/час на всю квартиру).
воздух из решетки распространяется не очень далеко, практически сразу падает на пол.
комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
температура на регуляторе установлена на 20 °C. На выходе из решеток температура около 21 °C.
расход электричества несколько удручает, за ночь — 10 кВт/час (на улице было примерно +5 °C)

2-работает приточка и канальный кондиционер в режиме нагрева

приточка гонит воздух в канальный кондиционер
кондиционер дополнительно забирает воздух из квартиры
скорость воздуха на выходе их решеток — 2,0 м/с (соответствует расходу 150 м³/час, 600 м³/час на всю квартиру, из которых 200-300 м³/час из приточки).
кондиционер работает в режиме нагрева. На выходе из решеток температура около 40 °C.
воздух из решетки распространяется на всю комнату.
комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
расход электричества за ночь — 5 кВт/час
Этот режим мне нравится больше всего. Мы замечательно отапливаем всю квартиру.
Одна проблема — за ночь наружный блок кондиционера полностью замерзает и превращается в большой морозильник.

Вытяжка для кухни и зонта

Заодно с приточной вентиляцией решил сделать и «правильную» вытяжку для кухни.

в качестве вытяжного вентилятора поставил Systemair К 160M на 500м³/час
перед вентилятором стоит глушитель длиной 1 м
перед глушителем — простой фильтр, чтобы ловить жир с кухонного зонта и обратный клапан подпружиненный
все собрано 150 трубой, на этот раз пластиком
родной вентилятор из кухонной вытяжки не включается

Параллельно собрал 125 трубой естественную вытяжку из кухни, так же с обратным клапаном, который подпружинен в открытом состоянии (при включении вытяжного вентилятора обратный клапан закрывается). Отвод от естественной вытяжки сделал в кладовку и уменьшил сечение.

Все собрано в кладовке, которая граничит с кухней.

Результат мне понравился. Шума от вытяжки практически нет, даже на максимуме.
Мощность вентилятора впечатляет, мелкий песок, который был в трубе засосал как пылесос.

И главное, благодаря глушителям, я перестал слышать рабочих с верхнего этажа (звук шел через вентиляционную шахту).

Фото монтажа:

Дополнительно в туалете поставим маленький глушитель и ирисовый клапан для регулировки потока.
Без регулировки тяга была такая, что зимой на туалете невозможно сидеть — сдувает. После ирисового поставил обратный клапан.

Финишная отделка

Когда жена посмотрела на все эти трубы она «ласково» назвала их цехом. Но после окончательной отделки большую часть удалось спрятать. Канальный кондиционер и большая часть труб спрятаны под подвесным потолком в маленьком коридоре.

Стоимость системы

Система получилась недешевая, общая сумма приближается к 200 000 р (в ценах 2012).

Вентиляторы канальные Systemair — 12 000р.
Камеры статического давления Systemair (4 шт) — 13 000р.
Клапана ирисовые 125 (4шт) Systemair — 4 500р.
Кондиционер SEZ-KD35VAQ — 65 000р.
Монтаж канального кондиционера 17 000р.
Нагреватель канальный Systemair CB 200-3.0 — 5 600р.
Приточные решетки Systemair, регуляторы, рамки — 4 000р.
Трубы и фасонные части для вентиляции, крепеж, утеплитель — 25 000р.
Фильтры Systemair FFR 200, FGR 250 — 4 700р.
Шумоглушители Systemair (4 шт.) — 7 500р.

Опыт эксплуатации

Наблюдения за расходом электричества:

ноябрь 2012 — 613 кВт/ч (теплый месяц был)
декабрь 2012 — 1208 кВт/ч
январь 2013 — 1128 кВт/ч (не полный месяц — на новый год уезжали)

По расходу воздуха — держал все время на минимуме примерно 150-200 м³/час на всю квартиру. В целом результатом доволен.

Шума из решеток нет — то есть вообще нет.

Чтобы не сомневаться что вентиляция работает — наклеил на решетки новогодний дождик (на радость кошке).

Была жаркая неделя май 2013 — начал активно использовать кондиционер в режиме охлаждения.

В режиме приточки расход порядка 300 м³/час (по 100 м³/час на комнату). Скорость на выходе из решеток — 1,2 м/с
При включении канального кондиционера на максимальную скорость — расход — 600 м³/час, из них 300 м³/час с приточки и порядка 300 м³/час — рециркуляция. Скорость на выходе из решеток — около 3 м/с.

Субъективные наблюдения при работе кондиционера:

Температура на выходе из решеток около 11 °C.
Быстро охладить квартиру таким кондиционером (около 3,5 Квт по холоду) не получается. Но если он постоянно работает на минимальной скорости, то в квартире вполне комфортно (воздух на улице + 28).
Основной комфорт, по моему мнению, достигается не за счет снижения температуры (не превышает 2-3 градусов), а за счет снижения влажности.
Шум из приточных решеток не напрягает даже ночью. Решетки отлично регулируют воздушный поток, можно сделать так, чтобы не направлять на кровати детей.
При скорости на выходе 2-3 м/с поток холодного воздуха проходит под потолком через всю комнату и нет сквозняка.

Из недостатков:

Так как забор рециркуляционного воздуха сделан возле кондиционера, то в комнатах наблюдается существенный переток воздуха под дверью. При открытых межкомнатных дверях это не заметно, а вот если дверь закрыть — то чувствуется ощутимо.
Нельзя регулировать температуру в отдельных комнатах. Вечером в восточной комнате хорошо, а вот западную хотелось бы еще охладить.

Переход на водяной подогрев

Закончился 2013 год эксплуатации приточки совместно с канальным кондиционером.
Было потрачено 6700 КВт электроэнергии. Большая часть пошла на нагрев воздуха зимой электрическим калорифером.

Запланировал переход с электричества на воду. Из чего будет состоять система:

Контролер автоматики — OPTIMUS 911. Выбрал его по нескольким причинам:
- умеет управлять моим вентилятором по сигналу 1-10 В
- умеет одновременно управлять водяным нагревателем по сигналу 1-10 В и плавно электрическим калорифером по ШИМ. Электрический калорифер подключается, если у водяного не хватает мощности.
- умеет автоматически снижать скорость вентилятора, при снижении температуры обратной воды ниже дежурного значения.
- имеет несколько режимов защиты от замораживания: по температуре воздуха, по температуре обратной воды, по капиллярному термостату.
Водяной калорифер Systemair VBC 200-2
Смесительный узел с трехходовым краном и приводом управления по сигналу 1-10 В
Рециркуляционный насоса для малого контура

Параметры системы отопления:

Давление в системе отопления 6-10 Атм
Температура — от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C)

Несколько фоток, во что превратилась система после перевода на воду

принцип работы приточной и вытяжной вентиляции + рекомендации по обустройству

Из-за плохо организованного воздухообмена микроклимат в коттедже часто становится неблагоприятным и некомфортным. В результате у проживающих в нем людей ухудшается самочувствие, а отделка и мебель страдают от излишней влажности либо избыточной сухости воздуха. И только грамотно организованная вентиляция в частном доме способна предотвратить эти проблемы.

А как ее правильно обустроить и какой тип системы выбрать? Эти вопросы будем рассматривать в нашей статье. Также разберемся с выбором оптимальной схемы вентиляции для коттеджа и с обеспечением достаточного уровня воздухообмена в отдельных помещениях дома.

Содержание статьи:

Классификация и виды вентиляционных систем

Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым – с улицы.

Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.

По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном

Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.

Назначение вентиляции заключается в борьбе со следующими факторами:

избыточным теплом;
появляющейся постоянно пылью;
излишней влажностью воздуха;
вредными газами и парами.

Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха вентиляционные системы бывают:

С естественной тягой.
С механическим побуждением.

Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным – с использованием регулируемых задвижек, и неорганизованным – исключительно через окна, двери и продухи в фундаменте.

Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.

Энергозависимость механической вентиляции

Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится

По назначению системы вентиляции разделяются на:

приточные;
вытяжные;
комбинированные.

Первые работают на подачу воздуха в жилище снаружи, а вторые на вытяжку из строения. Третий вариант – приточно-вытяжные конструкции представляют собой симбиоз первых двух. Особенности расчета приточно-вытяжной системы мы детально рассмотрели в .

Принципы работы вентиляции

Раньше жилье строилось с деревянными окнами и дверьми. Причем особой герметичностью они не блистали. В результате сквозь имеющиеся щели шел постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас на смену им пришли пластиковые оконные и дверные блоки, которые на порядок более герметичны. Поэтому, как вариант, ставят специальное устройство на такие окна – .

Наиболее частая ошибка при обустройстве вентиляции в старом доме, это установка окон со стеклопакетами без переустройства существующей вентиляционной системы естественного вида, которая уже не в состоянии справиться с должным притоком свежего воздуха из-за наглухо закрытых створок

Принцип работы системы домового вентилирования построен на непрерывном притоке с улицы новых воздушных масс. В итоге они постепенно замещают имеющийся в комнатах воздух, выдавливая старый наружу. При этом происходит удаление из дома углекислого газа, запахов и влаги.

Точками притока нового воздуха служат:

окна;
двери;
продухи в фундаменте и цоколе;
оконные кондиционеры.

О приточной вентиляции мы подробно говорили в .

Выведение из помещений использованного воздуха происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или .

Вариант #1 — система с естественной тягой

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Естественная тяга в вентиляционной трубе

Чем больше разность давления и температуры между улицей и помещениями в коттедже, тем сильнее образуется тяга в вентиляционной шахте

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. При большом ветре возможно образование . Зимой, благодаря разнице температур, система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать . При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

Вариант #2 — система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

Также возможна комбинированная вариация системы – с . В ней объемами и притока, и вытяжки управляют вентиляционные установки.

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях в такой системе дополнительно ставится , забирающий тепло у воздуха из комнат и отдающий его потом уличному.

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

Какая схема лучше для коттеджа?

Чтобы определиться, какую и как лучше всего в частном доме обустроить вентиляцию, требуется учесть массу факторов. Здесь важны характеристики всех инженерных систем и устройств обогрева здании.

При выборе подходящего типа системы вентиляции следует учитывать:

климатические особенности местности;
наличие рядом с домом источников неприятных и вредных примесей в воздухе;
назначение разных помещений;
индивидуальные особенности архитектуры строения;
наличие газовых плит или котлов, а также каминов либо печей на дровах/угле;
количество постоянно проживающих в коттедже и многое другое.

Самостоятельно проектировать и монтировать рекомендуется только естественную вентиляцию. Для ее расчета применяются упрощенные методики с усредненными показателями. Разобраться в них не представляет труда.

Для жилых комнат установлена скорость воздухообмена в 30 м³/час, для санузлов и туалетов в пределах 25–30 м³/час, а для кухни – 70–100 м³/час. Исходя из этих данных и кубатуры комнат, нужно лишь рассчитать ширину вентиляционных каналов, а потом их обустроить в здании.

Причем делать это лучше всего еще на стадии проектирования коттеджа. Зачастую самый оптимальный вариант – это вентшахта в середине строения с выводом ее выше конька крыши.

Чтобы грамотно рассчитать механическую вентиляцию, требуется обладать должной компетенцией. Ошибки в расчетах могут привести к постоянным поломкам вентиляционного оборудования и завышенной цене монтажа

Если частный дом возводится в два–три этажа и для него выбрана принудительная система воздухообмена, то ее проектирование лучше доверить профессионалу. Монтаж потом можно осуществить своими руками.

Однако если опыта в подобном вопросе нет и не хочется столкнуться с проблемами в будущем, то и установку всего оборудования для вентилирования также стоит перепоручить специалисту.

В сравнении с механической, естественная вентиляция дешевле, меньше шумит и не зависит от наличия электропитания. Однако ее сложнее регулировать. Плюс тяга в ней сильно зависит от внешних атмосферных факторов.

Но отсутствие электрических вентиляторов – это отсутствие проблем с поломками и необходимости их обслуживания.

Принудительная система вентиляции в частном доме в комбинированном либо только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Однако она позволяет экономить на обогреве и более точно контролировать микроклимат в коттедже.

Выводы и полезное видео по теме

Из следующего ролика можно узнать, как правильно составить проект приточной вентиляции:

Как реализовать приточную вентиляцию в коттедже своими руками:

Принцип работы внутридомовой вентиляционной системы:

Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию.

Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне.

Сравниваете системы вентиляции для частного дома и не можете определиться с лучшим вариантом в вашем случае? Задайте свой вопрос нашим экспертам в комментариях к этой статье.

А может у вас остались вопросы по нюансам обустройства вентиляционной системы и правилам выбора оборудования? Спрашивайте совет в блоке комментариев – мы и опытные посетители нашего сайта постараемся вам помочь.

Ремонт вентиляции своими руками — устранение неисправностей | Своими руками

Многие домовладельцы сталкиваются с неисправностями в системе вентиляции и вентиляции. Как можно решить проблемы и как их избежать?

Если вы живете в частном доме или квартире старой планировки, то почти наверняка вентиляция в них естественная. Качество воздухообмена в таких зданиях зависит от условий в комнатах дома — поэтому в ванной или туалете уровень влажности часто повышается, а температура на кухне повышается при приготовлении пищи.Это приводит к увеличению загрязнения воздуха. Кроме того, воздухообмен в помещениях с естественной вентиляцией сильно привязан к климатическим условиям, а также зависит от размера сечения вытяжного воздуховода.

Решение проблем простое — увеличение вентиляционной способности. Наиболее распространенным способом решения этой проблемы является установка вытяжных вентиляторов в воздуховод. Есть моменты, когда помещение не оборудовано вентиляционными каналами, а затем вентиляторы устанавливаются в окнах или на наружных стенах.В последнем случае устройства должны быть установлены не ближе трех метров от ближайшего окна по горизонтали и двух метров от окон следующего этажа по вертикали.

Методы испытаний вентиляции

Самый простой способ — проверить работу вентиляции с помощью листа бумаги. В одной из комнат нужно открыть окно и прикрепить к вентиляционному листу бумагу. Если система функционирует должным образом, бумага будет прилипать к вентиляции.

См. Также: Вентиляция частного дома: от А до Я

Эксперты не рекомендуют проверять вентиляцию в вентиляции с помощью горящих спичек и свечей из-за пожара и опасности этого метода.Другим вариантом является измерение скорости воздуха с помощью анемометра и специальных таблиц дизайна.

Вышеуказанными методами можно проверить вентиляцию как в жилых комнатах, так и в туалете, ванной комнате и кухне. Показания анемометра должны соответствовать следующим значениям: в ванной и туалете — не менее 25 м. ³ / ч.

Основные проблемы с вентиляцией и пути их решения

1. Если помещение не проветривается, в нем повышается влажность и развиваются грибок и плесень.Этого можно избежать, установив вентиляционный канал, который будет всасывать не менее 25 кубометров воздуха в час.

2. Приток свежего воздуха в помещение затруднен, если он находится далеко от вентиляционного канала. Для помещения необходимо организовать отдельный вентиляционный канал, способный отводить не менее 30 кубометров воздуха в час.

3. В межкомнатных дверях нет прорезей или вентиляционных отверстий. Решение проблемы довольно простое: вам нужно просверлить отверстия в дверном полотне или проделать в них отверстия.Чтобы не испортить внешний вид дверного полотна, необходимо запечатать их специальными втулками или декоративными решетками. Для обычных помещений размер дверной вентиляции должен составлять не менее 80 см ², а на кухне или в ванной комнате — 200 см2 ..

4. Если вентиляционный канал, проходящий через наружные стены, не изолирован, воздух в нем быстро охлаждается и сквозняк падает.

5. Выхлоп на кухне подключен к единственному внутреннему вентиляционному каналу, из-за которого циркуляция воздуха затрудняется или полностью прекращается.В этом случае вам нужно сделать второй канал или устроить двойную решетку, которая позволяет воздуху циркулировать, пока капот не работает.

6. Отсутствие вентиляционных каналов в помещениях на верхних этажах приводит к ослаблению или отсутствию воздухообмена. В каждой комнате должен быть свой вентиляционный канал, способный отводить не менее 25 кубометров воздуха в час.

7. Низко расположенные вентиляционные решетки. Они не будут получать теплый воздух, который накапливается под потолком. По стандартам их верхний край не должен находиться на расстоянии от потолка более 15 см.

8. Две смежные комнаты имеют один общий вентиляционный канал. Это приводит к циркуляции воздуха между ними, а не к его выводу. «Минусами» такой компоновки являются потеря производительности канала и повышенная слышимость через стену. Необходимо сделать отдельный канал для каждой комнаты.

9. Вместо вентиляции в наружной стене имеется обычное отверстие. Вместо того, чтобы циркулировать между комнатой и внешней средой, воздух будет течь внутри комнаты.В отверстие необходимо установить вентилятор для контроля воздушного потока.

10. Окна полностью герметичны. Чтобы справиться с этой проблемой, необходимо установить в окно или настенные вентиляторы.

11. Зимой мороз может накрывать вентиляторы в помещениях с повышенной влажностью (например, в ванных комнатах). Чтобы улучшить конвекцию в помещении и увеличить тягу вентиляции, необходимо сделать дополнительные отверстия в двери или установить ее в двери решетки.

12. Если вентиляция идет на крышу, можно уменьшить тягу из-за ветра.Необходимо установить специальные насадки на выходе.

Системы приточно-вытяжной вентиляции

Естественная вентиляция предназначена для циркуляции воздуха между помещениями и окружающей средой. Тем не менее, это не может решить проблему с удержанием тепла. Дело в том, что, удаляя воздух из помещения, традиционная вентиляция вместе с ним отводит тепло. Для решения этой проблемы разработаны системы приточно-вытяжной вентиляции. Как правило, они состоят из: теплообменника, приточно-вытяжных вентиляторов, фильтров, органов управления.Некоторые производители улучшают конструкцию, вводя в нее дополнительные устройства, например, электрический или водонагреватель или автоматическую систему оттаивания.

Принцип действия таких систем заключается в следующем: теплый воздух удаляется из помещения и, проходя через теплообменник, отдает свое тепло воздуху, отводимому с улицы. Для очистки используются специальные фильтры. Мощность системы можно регулировать в зависимости от количества людей в помещении. Основная проблема этих систем — довольно высокая цена, от нескольких десятков до сотен тысяч рублей.

Борьба с конденсатом на окнах

Конденсат на окнах образуется из-за отсутствия выдувных окон с теплым воздухом. Уже на первых порах можно увидеть морозы в помещениях с повышенной влажностью.

Самый простой способ справиться с конденсацией — это установить вентилятор, который будет направлять теплый воздух к окнам, но это затраты на электроэнергию и ненужный шум.

Также на рынке относительно недавно появились новые устройства, которые осуществляют вентиляцию помещений.

Во-первых, это электрические и водяные конвекторы, установленные на полу или встроенные в подоконники. Например, в России рекомендуется встроенный в пол бриз-конвектор, который рекомендуется для обогрева помещений с высокими окнами или стеклянными стенами.

Конвектор создает тепловую завесу от падающего потока холодного воздуха, а также предотвращает образование конденсата на окнах. Можно использовать конвекторы как с естественной, так и с принудительной конвекцией (вентиляторы тангенциального типа).

Во многих случаях хороший нагрев позволяет избежать конденсации.Однако препятствием в этом является стать подоконником, который отклоняет потоки теплого воздуха от окна. Чтобы решить эту проблему, вы можете заменить подоконник на узкий, шириной не более 15. Если вы не хотите менять его, вы можете сделать в нем отверстия или прорези. Чтобы сохранить внешний вид, вы можете закрыть их специальными заглушками, а прорези — сеткой. Уже готовые перфорированные подоконники можно заказать в специализированных компаниях.

Если окна в проеме сильно смещены в сторону улицы, окна с вентиляционными отверстиями обычно используются для продувки их теплым воздухом.Когда они установлены, клей и монтажная пена наносятся с интервалами для воздушных каналов. Аккумулятор закрыт специальным экраном, который перенаправляет тепловые потоки в эти каналы.

Хорошей теплопроводностью обладают подоконники из натурального камня — гранита, мрамора или агломерата. Однако это довольно дорогой и тяжелый материал, который требует особого подхода к установке. Чтобы обеспечить нормальный нагрев окон по ширине, ширина подоконника не должна превышать 35 см, из которых минимум 15 см должны висеть непосредственно над радиатором.В случае недостаточного обогрева можно изготовить дополнительный нагревательный элемент, установив саморегулирующийся нагревательный кабель под подоконником, чтобы мощность 90 Вт подавалась на квадратный метр площади. Лучше всего оборудовать его системой автоматического отключения при нормальной температуре.

Каминная вентиляция

Работа дымохода может быть недостаточной для полноценной работы камина. Часто возникают ситуации, когда печь начинает дымить и давать жгучий запах в помещениях.Решением этой проблемы может стать установка дополнительных вентиляторов. Есть три типа вентиляторов для каминов. Перед покупкой обратите внимание, что все они работают от сети.

Вентиляторы для удаления продуктов сгорания предназначены для улучшения тяги, которая, кроме того, с нерабочим камином может играть роль нормальной вентиляции. Минус в том, что они полностью перекрывают канал, не допуская естественной тяги. Наличие вентиляторов значительно затруднит очистку дымоходов, а также потребует дополнительного воздушного потока.Среднее время нагрева вентилятора составляет 4 часа, а максимальная температура выхлопных газов составляет 200 ° C.

Вентиляторы для забора свежего воздуха используются для подачи потока воздуха. Они необходимы в том случае, когда естественный приток кислорода слаб или мощность камина слишком велика для него. В печи установлен специальный канал с вентилятором, подающим воздух в печь, который перекачивается извне.

Вентиляторы для раздачи горячего воздуха используются для отопления с помощью камина в помещениях дома.Для этого требуется система воздуховодов, по которой будет циркулировать нагретый воздух. В этой системе установлен вентилятор, который подключен к элементам управления и специальным датчикам.

Потребность в использовании определенных типов каминных вентиляторов рассчитывается в каждом конкретном случае.

См. Также: Устройство вентиляции в доме — варианты, виды и методы

Очистите вентиляцию самостоятельно!

Вентиляционные каналы рано или поздно забиты пылью, жиром, паутиной, мусором. Если центральные вентиляционные системы дома забиты, необходимо будет обратиться в соответствующие органы, поскольку доступ к ним лицам, не являющимся уполномоченными специалистами, запрещен.Чистка вентиляции в собственной квартире может проводиться самостоятельно. Сначала необходимо снять вентиляционные решетки и очистить их нейтральными моющими средствами. В пределах досягаемости корки от грязи и жира в канале очищаются ножом, затем пылесосятся и протираются влажной тряпкой. Чтобы продвинуться дальше, вы можете воспользоваться приемом трубочистов — привяжите щетку к гибкому металлическому кабелю и приклейте ее как можно дальше, несколько раз удерживая ее внутри вентиляционного канала. Упавший мусор пылесосится.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ДОМАШНЕГО ТОВАРА ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

Ниже других записей на тему «Как сделать своими руками — домохозяин!»

Способы организации вентиляции в ванной комнате Как сделать вентиляцию в …

Устройство вентиляции в доме — варианты, виды и методы Вентиляция в доме своими руками.

Как очистить воздух и высушить дом — центральная система вентиляции Современные системы комфортной вентиляции обеспечивают …

Сушилка для обуви своими руками от вентиляторов для ПК Как сделать сушилку для обуви …

Замена батарейки в отвертке на новые (+ схема) SHURUPOVERT STILL ОБСЛУЖИВАНИЕ — РЕМОНТ …

Натуральный освежитель воздуха своими руками Как сделать самодельный освежитель воздуха …

Установка приточного клапана самостоятельно руки (+ фото) Как установить приточно-вытяжной клапан в этом…

Подписаться на обновления в наших группах и поделиться.

Давайте дружить!

Система вентиляции и климатическое оборудование — выбирайте мудро | Своими руками

Современное жилье редко обходится без системы вентиляции и климатического оборудования. Какой тип настроек подходит в том или ином случае и как они сочетаются друг с другом с максимальным эффектом? Мы расскажем вам.

Что такое вентиляция?

ЕСТЕСТВЕННАЯ ВЕНТИЛЯЦИЯ

Самый простой и дешевый способ организации воздушного обмена. Рекомендуется для использования в небольших домах, расположенных в экологически чистых районах вдали от автомагистралей и промышленных предприятий.Это осуществляется с помощью вытяжных каналов, которые выделяют загрязненный воздух наружу из-за перепада давления и высоты ветра. Подача чистого воздуха также происходит естественным образом: через ограждающие конструкции и при вентиляции помещений.

Смотрите также: Кондиционирование и вентиляция в доме своими руками — установка, монтаж, расчет и схемы

ПРИНЦИП ВЕНТИЛЯЦИИ

В этом случае обновление воздуха организуется при участии специального оборудования: вентиляторов, клапанов подачи воздуха, вентиляционных установок различной мощности.Без вентиляции такого типа незаменим, если речь идет о доме для постоянного проживания с большим количеством комнат. Принудительные системы, использующие приточные и вытяжные воздуховоды, позволяют быстро и эффективно удалять вытяжной воздух и неприятные запахи (на кухне или в ванной комнате). Кроме того, они обеспечивают постоянную подачу свежего воздуха в необходимых объемах.

Использование теплообменников в таких системах помогает поддерживать комфортную атмосферу во всех помещениях дома в любое время года.

СМЕШАННАЯ ВЕНТИЛЯЦИЯ

В этой схеме используются как различные устройства для принудительной вентиляции, так и средства для естественного воздухообмена. Чаще всего необходимость в смешанной вентиляции возникает, когда при достаточных объемах приточного воздуха вытяжные каналы не справляются со своей задачей.

Однако иногда возникает обратная ситуация: вытяжка работает хорошо, а свежего воздуха все еще недостаточно. Как правило, эти проблемы характерны для небольших зданий, в которых проживают многие люди (например, большая семья).Решение простое: слабое звено в системе усиливается необходимым электрооборудованием.

Домашние системы кондиционирования

РАЗДЕЛЕННАЯ СИСТЕМА

Самый простой и самый бюджетный вариант охлаждения, предполагающий установку двух блоков: внешнего и внутреннего. Наружный блок, выбрасывая горячий воздух, одновременно забирает воздух с улицы и подает его во внутренний блок для последующего охлаждения.

Следует отметить, что забор свежего воздуха осуществляется только оборудованием последнего поколения.Менее современные кондиционеры охлаждают только те воздушные массы, которые уже есть внутри.

Система позволяет вручную или автоматически регулировать температуру в помещении, а также очищает поступающий воздушный поток от пыли и мелких частиц.

Такое устройство удобно использовать в домах с небольшим количеством комнат (двух или трех), поскольку для охлаждения каждого из них потребуется не только внутренняя панель, но и внешний блок на фасаде. Для содержания большого дома необходимо будет монтировать сразу несколько блоков снаружи, что, конечно, не добавит эстетики внешнему виду здания.

См. Также: Кондиционер. Как выбрать и рассчитать необходимую мощность для дома или виллы

мультисплит система

Преимуществом устройства является возможность подключения до пяти устройств внутри одного внешнего устройства. Каждый внутренний блок соединен с внешним модулем отдельным трубопроводом с хладагентом. Мультисистема позволяет не портить фасад дополнительными насадками. К плюсам относится экономное энергопотребление, но стоимость и установка всех компонентов обойдутся в целое состояние.

Это решение является хорошим вариантом для загородного дома большой площади. В любой комнате или зоне, где установлен внутренний блок (настенный или потолочный), вы можете запрограммировать индивидуальный температурный режим.

КАНАЛЬНЫЙ (ЦЕНТРАЛЬНЫЙ) КОНДИЦИОНЕР

Установка канального типа включает в себя два или три внешних компрессорных агрегата и одно внутреннее мощное охлаждающее устройство, которое подает воздушный поток в разветвленную систему

воздуховода — через них охлажденный воздух попадает во все помещения здания.Подача свежего и отработанного воздуха в помещения осуществляется с помощью диффузоров. Благодаря длинным фреоновым дорожкам внешние блоки можно устанавливать не на фасаде, а на некотором расстоянии от дома или на крыше.

Канальная система отлично подходит для коттеджей с большим количеством жилых и офисных помещений. Воздуховоды и внутренняя система кондиционирования не портят дизайн интерьера, так как их легко установить на чердаке или за подвесным потолком.

Кроме того, нет необходимости устанавливать охлаждающее устройство во всех помещениях, а климат можно контролировать централизованно, что очень удобно.Если система оснащена дополнительным VR-модулем, который изменяет объем хладагента, можно будет регулировать температуру отдельно в каждой комнате.

ВЕНТИЛЯЦИЯ + КОНДИЦИОНЕР

ЕСТЕСТВЕННАЯ ВЕНТИЛЯЦИЯ + РАЗДЕЛИТЕЛЬНАЯ СИСТЕМА

В небольшом загородном доме, оснащенном современным кондиционером, не имеет смысла устанавливать устройства электрической вентиляции, кроме кухонной вытяжки. В теплое время года воздушный поток будет поступать в основном из сплит-системы и отклоняться вытяжными каналами естественной вентиляции.Если дом предполагается использовать спорадически зимой, вытяжная вентиляция должна быть дополнена приточными клапанами.

МУЛЬТИСПЛЕКТ + ПРИНЦИП ВЕНТИЛЯЦИИ

Как правило, мультисплит устанавливается в домах для постоянного проживания с количеством комнат не менее пяти. В этом случае принудительная или смешанная вентиляция будет работать более эффективно, чем естественная вентиляция. А летом организация воздухообмена практически полностью возьмет на себя систему кондиционирования в сочетании с вытяжными вентиляторами в вентиляционных отверстиях.Зимой, когда кондиционеры отключены, воздух будет обновляться в основном с помощью приточного и вытяжного электрооборудования. Чтобы снизить затраты на отопление и охлаждение в системе вентиляции, целесообразно установить рекуператор: теплообменник, который охлаждает (или нагревает) поступающий воздух, удаляя его.

ВЕНТИЛЯЦИЯ + КОНДИЦИОНЕР КАНАЛА

Канальный кондиционер предусматривает установку теплоизолированного воздуховода, который подает свежий воздух во внутренний блок.Там его охлаждают, а затем подают по трубам в помещение. К системе также может быть подключен электрический или водонагреватель: в межсезонье он нагревает поступающий воздух.

спирта до нужной температуры. Поддержание комфортного температурного режима обычно происходит с помощью электронного блока управления, который при необходимости включает кондиционер в режим обогрева.

Часто приточно-вытяжные вентиляционные устройства и оборудование канала охлаждения объединены в единую систему.В этом случае объемы вытяжного и свежего воздуха могут полностью контролироваться электроникой.

Чтобы снизить стоимость обслуживания системы, рекомендуется также подключить к ней теплообменник.

Ссылка по теме: Вентиляция частного дома: от А до Я

Установка сплит систем вентиляции и кондиционирования

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ДОМАШНЕГО ТОВАРА ОЧЕНЬ ДЕШЕВЛЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

Ниже других записей на тему «Как сделать своими руками — домохозяин!»

Способы организации вентиляции в ванной комнате Как сделать вентиляцию в …

Устройство вентиляции в доме — варианты, виды и методы Вентиляция в доме своими руками …

Вентиляция чердака своими руками Как сделать вентиляцию на чердаке:…

Вентиляция в мансардной ванной своими руками Как сделать вентиляцию в ванной комнате …

Увлажнитель воздуха Как сделать домашний увлажнитель воздуха …

Вентиляция для теплицы своими руками Домашняя вентиляция для теплицы В пошлой …

Подписаться на обновления в наших группах и поделиться.

Давайте дружить!

Хорошая вентиляция распределительных и трансформаторных комнат

Критерии проектирования вентиляции помещений

Для обеспечения хорошей вентиляции распределительных и трансформаторных помещений воздух в помещении должен соответствовать различным требованиям. Самое главное — не превышать максимально допустимую температуру. Предельные значения для влажности и качества воздуха, например, содержание пыли, также может быть установлен.

The good ventilation of switchgear and transformer rooms

Хорошая вентиляция распределительных и трансформаторных помещений (фоторепортаж: технический документ АББ // Три ключа к проектированию безопасных, надежных и эффективных подстанций для тяжелых промышленных объектов)

Распределительные щиты и распределительное устройство с газовой изоляцией имеют кратковременную максимальную температуру 40 ° C и максимальное значение 35 ° C для среднего значения за 24 часа.Требования к установке производителей должны соблюдаться для вспомогательных трансформаторов, силовых трансформаторов и вторичных установок. Пространственные варианты вентиляции также должны быть рассмотрены.

Поперечное сечение вентиляции может быть ограничено вспомогательными отсеками и зданиями. При необходимости потерю тепла можно отводить через дымоход.

Если установлено HVAC (кондиционирование воздуха), установок и воздуховодов , требуемое пространство и конфигурация должны быть включены на ранней стадии планирования.

В конечном счете, экономические аспекты, такие как расходы на закупку и эксплуатационные расходы , должны быть приняты во внимание, а также надежность (аварийное энергоснабжение и резервирование) вентиляции. При температуре наружного воздуха от до 30 ° C , как правило, достаточно естественной вентиляции. При более высоких температурах существует опасность превышения допустимой температуры для оборудования.

На рисунках 1 и 2 показаны часто используемые примеры вентиляции помещений.

Рисунок 1 — Вентиляция отсека: а) Простая вентиляция отсека, б) вентиляция отсека с вытяжным колпаком над распределительным щитом, в) вентиляция с подвесным полом, г) вентиляция с рециркуляционной системой охлаждения

На эффективность вентиляции влияют конфигурация и размер отверстий для входящего и выходного воздуха, высота подъема воздуха (от центра отверстия для входящего воздуха до центра отверстия для отработанного воздуха), сопротивление на пути воздуха и разница температур между входящим и выходящим воздухом.Вентиляционное отверстие для входящего и выходящего воздуха должно быть расположено по диагонали напротив друг друга, чтобы предотвратить короткое замыкание вентиляции.

Если расчетное сечение вентиляции или отверстие дымохода не могут быть рассчитаны для обеспечения достаточного воздухообмена, должен быть установлен вентилятор . Он должен быть рассчитан на необходимое количество воздуха и напор.

Если допустимая комнатная температура лишь немного выше или даже ниже максимальной температуры наружного воздуха, холодильное оборудование или кондиционер используют для контроля температуры.

В вентилируемых и кондиционированных отсеках, занятых персоналом в течение длительных периодов времени, должны соблюдаться правила качества воздуха в помещениях, установленные DIN 1946.

Сопротивление воздушного канала обычно составляет: R = R ₁ + м ² R ₂

Где:

R1 цифры сопротивления и ускорения в воздуховоде входящего воздуха,
R2 Значения сопротивления и ускорения в вытяжном воздуховоде,
м Отношение поперечного сечения A1 воздуховода входящего воздуха к поперечному сечению A2 воздуховода вытяжного воздуха.

На рисунке 2 показаны общие конфигурации.

Рисунок 2 — Поперечное сечение ячеек трансформатора. а) поступающий воздух направляется по земле, вытяжной воздух отводится через дымоход; б) так же, как в а), но без дымохода; в) поступающий воздух направляется под землю, отработанный воздух удаляется через отверстие в стенке отсека трансформатора; г) трансформаторный отсек с вентилятором

Где //

A1 = сечение входящего воздуха,
A2 = сечение вытяжного воздуха,
H = высота «дымохода»,
1 = вентилятор,
2 = предкрылки вытяжного воздуха,
3 = решетка или планки входного воздуха,
4 = плинтус,
5 = потолок.

Общее сопротивление состоит из компонентов вместе. Для начального приближения можно использовать следующие значения для отдельных значений сопротивления и ускорения:

Цифры	Значение
Ускорение	1
Изгиб под прямым углом	1,5
Закругленный изгиб	1
Изгиб 135 °	0.6
Медленное изменение направления	0… 0,6
Проводной экран	0,5… 1
Рейки	2,5… 3,5
Расширение поперечного сечения	0,25… 0,9 **

** Меньшее значение применяется для отношения сечения свежего воздуха к сечению отсека 1: 2, большее значение для 1:10.

Расчет количества охлаждающего воздуха:

Calculation of the quantity of cooling air

При коррекции температуры и высоты для входящего воздушного потока действует следующее:

Calculation of the quantity of cooling air with temperature and height correction

Где:

V ₀ = стандартный объемный расход воздуха на уровне моря, p ₀ = 1013 мбар, T ₀ = 273 K = 0 ° C ,
Т ₁ = температура охлаждающего воздуха (в К),
Т ₂ = температура отработанного воздуха (в К),
г = ускорение свободного падения, г = 9.81 м / с ²
В ₀ = высота над уровнем моря,
R _L = газовая постоянная воздуха, RL = 0,287 кДж / кг · К
c _pL = удельная теплоемкость воздуха, c _pL = 1.298 кДж / м ³ · K
Q _L = общее количество тепла, выделяемого при вентиляции: Q _L = P _V + ΣQ ,
P _V = потеря мощности устройства,
ΣQ = теплообмен с окружающей средой.

При высокой рассеиваемой мощности и высоких температурах солнечной радиацией и теплопроводностью через стены можно пренебречь. Тогда Q _L = P _V.

Пример //

При заданной температуре входящего и выходящего воздуха рассеиваемая мощность P _v должна быть исчерпана естественной вентиляцией. Необходимый объем воздуха должен быть рассчитан:

Т ₂ = 40 ° С = 313 К,
Т ₁ = 30 ° С = 303 К,
P _V = 30 кВт = 30 кДж / с,
Высота над уровнем моря = 500 м

Calculation of the quantity of cooling air with temperature and height correction

Если теплый воздух выпускается непосредственно через источник тепла, это увеличит эффективную разницу температур ∆θ до разницы между температурой наружного воздуха и температурой вытяжного воздуха оборудования.Это позволит уменьшить необходимый объем охлаждающего воздуха.

Расчет сопротивлений в воздуховоде и поперечном сечении вентиляции: На основе примера в Рисунок 2a применяется следующее:

для поступающего воздуха //	Ускорение	1
	Экран	0,75
	Расширение в поперечном сечении	0,55
	Постепенное изменение направления	0.6
	R1 =	2,9
для вытяжного воздуха //	Ускорение	1
	Изгиб под прямым углом	1,5
	Рейки	3
	R2 =	5,5

Если выходной воздуховод на 10% больше входящего, то:

м = А1 / А2 = 1/1.1 = 0,91 и m ² = 0,83

, затем R = 2,9 + 0,83 · 5,5 = 7,5

Коэффициенты вентиляции можно рассчитать по формуле:

The ventilation ratios

Уравнение числовых значений с Δυ в К , Н в м , P _V в кВт и A ₁ в м ² .

Пример №2

Потери трансформатора P _В = 10 кВт,
∆θ = 12K,
R = 7.5 и
H = 6 м выход:
А1 ≈ 1 м ².

Практический опыт показал, что сечения вентиляции могут быть уменьшены на , если трансформатор не работает непрерывно при полной нагрузке , отсек находится на северной стороне или имеются другие подходящие интервалы для охлаждения. Небольшая часть тепла также рассеивается через стенки отсека.

Точный расчет может быть выполнен согласно DIN 4701 .

Вентиляторы для распределительных и трансформаторных помещений

Вентиляторы, в дополнение к их производительности, должны компенсировать потери давления в воздушном канале и обеспечивать продувку или динамическое давление для потока охлаждающего воздуха. Это статическое и динамическое давление может быть приложено с ∆p ≈ 0,2… 0,4 мбар.

Тогда движущая сила вентилятора равна:

Propulsion power of the fan

Пример № 3

Для охлаждения воздуха требуется трансформатор в приведенном выше примере, где //

P _v = 30 кВт, с
В = 2.4 м ³ / с,
η = 0,2,
∆p = 0,35 мбар = 35 Вт / м ³

Мощность вентилятора рассчитывается как:

Propulsion power of the fan

Сопротивления в вентиляционных каналах и дополнительных компонентах системы, таких как пылевые фильтры, должны рассматриваться отдельно при консультации с поставщиком. Для достаточной циркуляции воздуха требуется минимальный зазор между оборудованием и стеной в зависимости от тепловой мощности. Для вспомогательных трансформаторов это около 0,4 м, для силовых трансформаторов около 1 м.

Справочник // Руководство по распределительным устройствам ABB (закажите себе копию)

Местная вытяжная вентиляция — часто задаваемые вопросы

Нужно ли устанавливать индикаторы воздушного потока на все колпаки в системе LEV?

Не существует конкретного юридического требования, чтобы на вытяжке были установлены индикаторы воздушного потока или аналогичные устройства. Но, как работодатель, вы по закону должны убедиться, что ваша система LEV продолжает работать должным образом. Одна из главных причин, почему LEV не делает то, что должен, заключается в том, что воздушный поток по какой-то причине падает (например, накапливается материал, повреждается воздуховод и т. Д.), Становится неадекватным и эффективный контроль теряется.

Один из простых способов проверить это — использовать индикаторы воздушного потока на вытяжке, и это обеспечит вам уверенность в том, что скорость потока поддерживается, что защита сотрудников существует и вы не тратите деньги впустую. Существуют и другие способы проверки потока воздуха, например, с помощью анемометра, пылеуловителя или дымового индикатора (при работающем рабочем процессе). Тем не менее, индикатор воздушного потока в настоящее время является единственным методом, который немедленно показывает оператору или руководителю, если есть проблема, и руководство HSE HSG 258 рекомендует, чтобы они были установлены.

Как узнать, достаточен ли поток воздуха в капоте LEV?

Невозможно эффективно измерить скорость (скорость) воздуха, поступающего в капюшон LEV «вручную». Подходящий индикатор воздушного потока должен легко видеть, является ли воздушный поток адекватным.

Нужно ли устанавливать индикаторы воздушного потока сейчас?

Это не конкретное юридическое требование, но у вас должен быть какой-то способ проверить, поддерживается ли достаточный поток воздуха. Если вы решите получить индикаторы воздушного потока, вы должны определить, какие системы LEV или их части необходимо решить в первую очередь.

Факторы, которые необходимо учитывать при принятии решения:

Риск воздействия
Должен ли оператор устанавливать воздушный поток капота
Практичны ли другие проверки
Стоимость

Поставщики

LEV могут установить индикаторы воздушного потока по запросу.

Являются ли индикаторы воздушного потока лучшим способом проверки воздушного потока для всех типов вытяжек?

Не для всех LEV. Например, манометр, измеряющий статическое давление на фильтре, может обеспечить достаточную индикацию для простой системы LEV, состоящей из вентилятора, воздухоочистителя (например, фильтра), воздуховода и вытяжки.

Какой тип индикатора воздушного потока следует установить?

Это зависит от уровня потенциальных рисков для здоровья. Если риск низкий, подойдет простой индикатор. Для более опасных веществ и обстоятельств могут потребоваться более сложные и, возможно, более дорогостоящие индикаторы, например, с сигнализацией, если поток воздуха падает слишком низко.

Какой бы индикатор ни был выбран, он должен четко показывать, достаточен ли поток воздуха.

Пример простого дисплея индикатора воздушного потока

Green — адекватный поток воздуха

Красный — Недостаточный поток воздуха

Разве воздушные «контрольные сказки» не будут достаточно хороши?

«Контрольные сигналы»

, такие как кусочки бумаги или пластика, подвешенные для изгиба в воздушном потоке колпака LEV, не обеспечивают эффективного указания воздушного потока, они деликатные и легко повреждаются.

Во всех, кроме очень простых системах, извлекающих малоопасные вещества, они не будут эффективными, адекватными или подходящими.

Должны ли эксперты маркировать системы LEV, которые они тестируют?

Нет — работодатели или эксперты не предъявляют особых требований к маркировке LEV.

Закон гласит, что работодатель должен поддерживать производительность системы LEV, а также должен организовывать тщательное обследование и тестирование, по крайней мере, каждые 14 месяцев.

Работодатель должен знать, была ли проведена экспертиза или когда она должна быть сделана, а также надзорные органы и операторы.Очень важно, чтобы они также знали, когда вышел из строя капот (или система LEV). Прикрепление ярлыков — эффективный способ легко предоставить эту информацию.

Должны ли эксперты маркировать все протестированные колпаки LEV?

Руководство

HSE рекомендует экспертам маркировать каждый капот протоколом испытаний. В качестве альтернативы метка записи теста может быть размещена поблизости, например, рядом с выключателем системы. Это должно быть четко видно руководителю и операторам.

Пример метки записи теста LEV

Должны ли эксперты наносить красные ярлыки на все поврежденные крышки LEV?

Руководство

по ОЗТОС рекомендует наносить красный «Сбой» на все неисправные колпаки (или системы), чтобы прямо и явно предупреждать руководителей и операторов. Это может быть сделано экспертом с согласия работодателя (клиента). Либо этикетка может быть выдана ответственному лицу работодателя.

С ярлыком должен прийти короткий «экстренный» письменный отчет, содержащий четкое описание того, что не так, и список практических мер по исправлению положения.

Пример метки «Неудачно»

После того, как работодатель починил капот или систему LEV, компетентный человек должен проверить ее эффективность и адекватно контролировать воздействие. Ярлык «Failed» может быть удален.

Есть ли альтернатива этикеткам?

Этикетки рекомендуются как средство обеспечения четкой и простой индикации того, что вытяжка / система не функционирует удовлетворительно. Можно использовать и другие средства, если работодателю и операторам ясно, что оборудование требует быстрого внимания.

Что такое компетенция?

Компетенция — это сочетание знаний, навыков и опыта применения, которое позволяет человеку выполнять эффективную и надежную работу.

Почему мне нужно нанимать или использовать компетентных людей?

Вы несете юридическую ответственность за обеспечение того, чтобы воздействие на сотрудников пыли и испарений было минимальным и хорошо контролировалось. LEV — отличный способ сделать это. Люди, которые поставляют, исследуют и поддерживают LEV, должны быть компетентными, иначе ваш LEV может работать неправильно, подвергая риску здоровье людей.

Как узнать, кто-то компетентен?

Компетентные люди имеют правильное сочетание навыков, знаний и опыта, чтобы сделать хорошую работу. Спросите о соответствующей квалификации и обучении, опыте и предыдущей работе. Компетентный поставщик сможет предоставить рекомендации или отзывы — спросите их. Если стоимость высока, возможно, стоит посетить другие сайты и просмотреть другие LEV, установленные поставщиком. Хороший поставщик должен также быть в состоянии обучить ваших сотрудников поддерживать LEV.

Как мне найти компетентного человека?

Некоторые торговые ассоциации ведут списки членов, претендующих на компетенцию LEV — см. Страницу полезных ссылок LEV. Подготовьте простое описание работы, которую вы хотите, чтобы человек сделал, и дайте ей это. Спросите их, какую квалификацию, опыт и типы системы LEV они разработали или поставили ранее. Всегда получайте более одной цитаты.

Учебный курс делает человека компетентным?

Нет. Учебный курс сам по себе не сделает человека компетентным.Компетентность исходит из сочетания знаний, навыков и опыта. Некоторые люди с большим опытом, но без формальной квалификации, могут быть компетентными.

Требует ли HSE определенные квалификации, связанные с LEV?

Нет. НИУ ВШЭ упоминает в качестве руководства некоторые учебные курсы, но не требует, чтобы поставщики имели такую квалификацию.

Мне сказали, что мне нужно тщательно проверить и проверить мой LEV, что это значит?

Закон о здоровье и безопасности гласит, что вы должны оценивать риски для своих работников от опасных веществ — пыли, дыма, паров и т. Д.- и решить, какие меры использовать для защиты своего здоровья.

Если принимаемые вами меры включают системы извлечения (LEV) для удаления пыли, дыма, паров и т. Д., Вызванные вашими рабочими процессами или действиями, то вы должны поддерживать LEV в рабочем рабочем состоянии, чтобы он продолжал обеспечивать необходимую защиту. Вы также должны проходить периодическое тщательное обследование и тестирование (не реже одного раза в 14 месяцев) и хранить эту запись не менее 5 лет. Кроме того, вы должны иметь информацию об установленной системе LEV, чтобы подтвердить, что она обеспечивает адекватную защиту, которая должна сохраняться в течение всего срока службы оборудования.

Какова цель тщательного обследования и тестирования?

Это проверка того, что ваш LEV по-прежнему работает так же эффективно, как первоначально предполагалось, и помогает защитить здоровье ваших сотрудников. Чтобы иметь возможность определить, работает ли он по-прежнему, вы должны предоставить экзаменатору информацию о предполагаемой или проектной производительности вашей системы, например, тип и положение вытяжки относительно процесса, воздушного потока и других измерений.

Эта информация может быть в форме первоначального отчета об оценке или вводе в эксплуатацию, если таковой был выполнен, или для простых «автономных» систем, которые могут быть предоставлены в качестве стандартных эксплуатационных данных поставщиками экстракционного оборудования.В качестве альтернативы, его можно найти в признанных руководствах (в том числе в HSE) по простым процессам / системам (например, COSHH Essentials). Если ничего из этого не доступно, вы можете подумать о том, чтобы найти кого-то компетентного, чтобы проконсультировать вас.

Кто может провести тщательное обследование и тестирование и какую ответственность несет этот человек?

Проведение тщательного осмотра и испытания оборудования LEV требует наличия навыков специалиста, и, хотя это возможно сделать самостоятельно, большинство предприятий привлекают специалистов со знаниями, опытом и навыками (см. Часто задаваемые вопросы о компетенциях LEV — что такое компетенция?).Важно, чтобы человек, который проводит тщательное обследование и тестирование, был компетентным для этого.

Экзаменатор будет использовать информацию о намеченных характеристиках вашего оборудования для проведения необходимых исследований, испытаний и измерений, чтобы убедиться, что оно все еще соответствует этому уровню производительности. Отчет, который они предоставляют для вас, должен четко показывать, так ли это, и если это не так, отчет должен ясно показывать, что не так, и что нужно сделать, чтобы исправить это.

Важно, что вы:

Прочитайте и поймите ваш тщательный экзамен и протокол испытаний
Задайте вопросы экзаменатора, если вы не понимаете ничего, что написано
Убедитесь, что вы действуете по рекомендациям в отчете.

Какая информация нужна экзаменатору?

Чтобы оценить, правильно ли работает LEV, экзаменатор в идеале должен знать, что это был за

РубрикаРазное

Приточно вытяжная вентиляция своими руками: Приточная вентиляция своими руками, система вентиляции в квартире

Приточная вентиляция своими руками

Необходимость установки приточной вентиляции

Приточная или приточно-вытяжная вентиляция: что лучше

Основные этапы устройства приточной вентиляции

Монтаж приточной вентиляции своими руками

Как работает вентиляция в жилых зданиях?

Способы организации притока в квартире

Видео в тему

Подача притока воздуха в частный дом

Заключение

Рекомендуем:

Что такое принудительная вентиляция

Из чего состоит механическая вентиляция жилища

Какой тип выбрать

Правильный расчет — залог стабильной работы

Использование рекуператора

Использование компактных приточных систем

Определение и серьезность проблемы

Хорошая вентиляция — залог здоровья и жизни

Наглядный пример

Принцип работы вентиляции в домах и квартирах

Проблемы притока свежего воздуха

Вытяжная вентиляция

Материал для воздуховодов

Дополнительные устройства

Естественная или принудительная вентиляция

Схемы вентиляции частного дома и квартиры

Вентиляция своими руками: план действий

Подготовительные работы

Расчеты параметров и деталировка

Монтаж и настройка

Другие решения

Приточная вентиляция своими руками — инструкция!

Где размещать приточное вентиляционное отверстие?

Набор для обустройства вентиляции

Руководство по монтажу естественной приточной вентиляции

Обустройство принудительной приточной вентиляции

Основные особенности

Монтаж

Проверка вентиляции после монтажа

Видео – Приточная вентиляция своими руками

Благодарность мастерам

Характеристики системы

Борьба с шумом

Камеры статического давления

Вентиляционные решетки

Разводка воздуховодов

Подключение канального кондиционера

Приточная вентиляция

Фильтрация воздуха

Автоматика

Вытяжка для кухни и зонта

Финишная отделка

Стоимость системы

Опыт эксплуатации

Переход на водяной подогрев

Классификация и виды вентиляционных систем

Принципы работы вентиляции

Вариант #1 — система с естественной тягой

Вариант #2 — система с принудительным побуждением

Какая схема лучше для коттеджа?

Рекомендации по отдельным помещениям

Выводы и полезное видео по теме

Методы испытаний вентиляции

Основные проблемы с вентиляцией и пути их решения

Системы приточно-вытяжной вентиляции

Борьба с конденсатом на окнах

Каминная вентиляция

Очистите вентиляцию самостоятельно!

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ДОМАШНЕГО ТОВАРА ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

Ниже других записей на тему «Как сделать своими руками — домохозяин!»

Подписаться на обновления в наших группах и поделиться.

Давайте дружить!

Что такое вентиляция?

РАЗДЕЛЕННАЯ СИСТЕМА

мультисплит система

КАНАЛЬНЫЙ (ЦЕНТРАЛЬНЫЙ) КОНДИЦИОНЕР

ЕСТЕСТВЕННАЯ ВЕНТИЛЯЦИЯ + РАЗДЕЛИТЕЛЬНАЯ СИСТЕМА

МУЛЬТИСПЛЕКТ + ПРИНЦИП ВЕНТИЛЯЦИИ
