Вентиляционные установки

Современные системы вентиляции предназначены для обеспечения полноценного воздухообмена, правильного распределения воздушных масс по всему помещению и формирования оптимальных микроклиматических условий для комфортного пребывания людей.

Организация качественной вентиляции — сложная инженерная задача, для решения которой выполняются индивидуальные расчеты и подбор наиболее подходящего оборудования. Видов вентиляционных установок большое множество и в зависимости от типа помещения, а также целей и преследуемых задач, подбирается определенное оборудование.

По функциональным особенностям все вентиляционные установки можно разделить на 3 типа:

приточные;

вытяжные;

приточно-вытяжные.



Приточная установка                                                                                 Вытяжной блок

                                                          Приточно-вытяжная установка

Для того, чтобы разобраться в конструктивных и функциональных особенностях, а также понять принцип работы, стоит остановиться на каждом из видов оборудования подробнее.



Приточные вентиляционные установки: основные узлы и принцип работы

Приточные вентиляционные установки служат для постоянного притока свежего воздуха в помещении, при этом выполняется его предварительная фильтрация, нагрев, охлаждение и в некоторых моделях осушение/увлажнение. Практически все модели имеют свойство регулировать заданную температуру приточного воздуха путем нагрева или охлаждения (при наличии блока охлаждения).

Чтобы понять принцип работы приточных вентиляционных установок,  сначала стоит ознакомиться с их основными элементами.

Вентилятор

Основной элемент системы, который обеспечивает поступление свежего воздуха, благодаря создаваемому принудительному давлению.

Фильтр

Устанавливается на входе приточного устройства и нужен для очищения приточных воздушных масс от посторонних запахов, защиты от мелких насекомых, пыли и других загрязнений механического плана. В зависимости от установленного комплекта фильтров (грубой/тонкой/ультратонкой очистки), зависит уровень и качество фильтруемого воздуха.

Воздушный клапан

Необходим для контроля над воздушными потоками поступающего воздуха и его перекрытия в случае выключения вентиляционной системы.

Калорифер (нагреватель)

Служит для нагрева приточного воздуха до требуемой температуры. Калориферы могут быть водяными или электрическими. Первые подключаются к системе теплоснабжения (технической воды или отопления) здания, а вторые работают от электрической сети.

Шумоглушитель

Предназначен максимально снижать уровень шума, который возникает во время движения воздуха по воздуховодам и от вибраций вентилятора.

Таким образом, принцип работы приточных установок состоит в подаче свежего, предварительно очищенного от пыли воздуха, нагретого/охлажденного до нужной температуры, путем его принудительного нагнетания посредством вентилятора.

Виды приточных вентиляционных установок

Современная линейка приточных установок радует своим разнообразием. В продаже имеются как компактные приточные установки - мини-системы с минимальным набором опций, так и сложные промышленные модели с функцией нагрева и охлаждения воздуха.

Приточные установки могут быть наборными (модульными) и собираться по частям, как конструктор, непосредственно на месте их установки, либо моноблочными, в которых все рабочие элементы и комплектующие заключены в единый звукоизолированный корпус.



Моноблочная приточная установка





Модульная приточная установка

Оптимальная приточная вентиляционная установка для квартиры — моноблочная. Она имеет компактные размеры, работает тихо и не требует проведения дорогостоящих проектных и расчетных работ и специализированной пуско-наладки.

Промышленные и полупромышленные приточные установки имеют более масштабные размеры, поэтому чтобы рационально и экономно использовать пространство, такие вентиляционные установки, как правило, размещают на крыше или в технических помещениях, венткамерах и т.д.

Приточные установки также могут работать на предварительное охлаждение (приточная установка с охлаждением) или нагрев воздуха перед подачей в помещение, или совмещать в себе две функции сразу (приточная установка с охлаждением и нагревом). Для этих целей в оборудовании предусматривают секции обогрева и/или охлаждения.

В секции нагрева воздушных масс используются медные и алюминиевые теплообменники, которые работают на горячей воде или электронагревателе. Водяные теплообменники оснащают термостатом для защиты от обмерзания, а электронагреватели снабжают двухступенчатой системой защиты для их отключения в случае перегрева. Секция охлаждения приточной установки состоит из медно-алюминиевых теплообменников которые работают на холодной воде или гликолевой смеси, либо используется фреоновый испаритель.

Приточная установка с водяным калорифером

Приточная установка с электрическим калорифером обеспечивает подачу в помещение уже нагретого и отфильтрованного от всех загрязнений воздуха, с учетом низкой температуры в точке забора. Такие модели просты в установке, имеют компактные размеры, демонстрируя при этом высокую эффективность работы. Увеличение температуры происходит за счет контакта приточного воздуха с раскаленными пластинами или спиралями из тугоплавких материалов. Оребрение тэнов выполняют из стали или алюминия. Корпус изготавливают из особо прочной стали, а для хороших показателей тепло-и шумоизоляции предусматривают дополнительный слой из минеральной ваты или пенополистирола. Встроенные фильтры являются непременным элементом устройства и выполняют качественную очистку приточного воздуха от нежелательных примесей.


Приточная установка с электрическим калорифером


Оборудование можно условно разделить на два типа: без управления, или со встроенным автоматическим блоком управления. В последнем случае, можно задавать нужные настройки температуры нагрева, следить за степенью загрязнения фильтров и корректировать работу системы. Приточные установки с электрическим калорифером монтируют на стенах, или под подвесными потолками. Кроме того, нужно обеспечить свободный доступ к блоку управления для полноценного обслуживания и контроля за состоянием прибора.

Приточная установка с водяным калорифером

— наиболее выгодная с экономической точки зрения. Такие установки передают тепловую энергию от теплоносителя, который циркулирует внутри радиатора устройства. Жидкость совсем не уступает по эффективности нагрева электрическому аналогу, зато затраты на его обслуживание существенно ниже. Установки такого типа очень эффективны для работы в помещениях с большой площадью, за счет значительной площади покрытия. Это возможно благодаря конструкционным особенностям прибора (нагрев осуществляется в плоскости, перпендикулярной потоку воздушных масс).

Вытяжные вентиляционные установки

Главное предназначение вытяжных вентиляционных установок заключается в отводе отработанного воздуха из помещения и равномерном выравнивании давления при действующем притоке. Вытяжные вентустановки устраняют и отводят не только неприятные запахи, но и удаляют различные вредности из помещения, такие как углекислый газ, пыль, дым, а также другие опасные для здоровья человека загрязнения и примеси.

Конструкция вытяжных установок включает в себя вытяжной вентилятор, воздуховоды, шумоглушитель, элементы автоматики и дефлектор. Вытяжку можно сделать общеобменной (для всего помещения), либо локальной, которая целенаправленно удаляет и вытягивает загрязненный воздух и вредности непосредственно в месте их возникновения (местные отсосы). Это особенно актуально для больших или специализированных помещений (например, цех).

Вытяжная вентиляционная установка



На практике в качестве вытяжного оборудования используется просто вытяжной вентилятор, который либо имеет определенную автоматику для возможности изменения производительности и правильного включения/отключения, либо просто включается кнопкой-пускателем с режимом работы on/off.

Для полноценной и правильно работающей системы необходимо совместное использование приточной и вытяжной вентиляции, так как обособленно, вытяжные установки не могут обеспечить полноценного и качественного воздухообмена.

Особое внимание стоит уделить вытяжным противодымным установкам, ключевая задача которых заключается не только в отводе дыма и продуктов горения, но и недопущении дальнейшего распространения огня по всему зданию.

Для этих целей, в вытяжных установках такого типа задействуют:

  • специальные вентиляторы, отводящие дым и тепло;
  • воздуховоды из огнеупорных и тугоплавких материалов;
  • особые противодымные и противопожарные клапаны.

Вытяжные противодымные установки обязательно автоматизируют, синхронизируя даже сразу несколько способов, на случай выхода одного из сигнальных устройств включения из строя.

Приточно-вытяжные установки

На сегодняшний день, приточно-вытяжные установки являются наиболее удобными, эффективными и практичными. Они широко применяются не только для частной собственности, гостиниц, административных зданий, но и с успехом задействованы на крупных промышленных предприятиях, складских площадках и цехах.


Существует несколько наиболее распространенных разновидностей:

Приточно-вытяжные установки с опцией рециркуляции воздуха

Принцип работы приточно-вытяжных установок с рециркуляцией состоит в том, что часть воздушных масс, забираемых системой из помещения, перемешивается с холодными воздушными массами, которые поступают извне. После чего, нагретый таким образом воздух поступает внутрь помещения.  Большим плюсом таких установок является существенная экономия электроэнергии. К недостаткам можно отнести ограничение на установку в помещениях, в которых есть присутствие взрывоопасных горючих смесей, испарений и газов.

Приточно-вытяжные установки с охлаждением

Такие приточно-вытяжные установки наиболее целесообразны для использования в помещениях, которые требуют поддержания прохладного температурного режима для хранения продуктов или материалов. Применяются в летний сезон в общественных помещениях, либо в холодильных помещениях, или цехах, где технологическим процессом предусмотрено поддержание определенной низкой температуры.

В оборудовании имеется секция охлаждения, а также каплеуловитель, который устанавливают непосредственно за теплообменником/испарителем. Конденсат собирается в поддон из антикоррозийного материала, а дренажный патрубок выводят через боковую панель со стороны обслуживания.

Приточно-вытяжная установка с охлаждением


Приточно-вытяжные установки, совмещенные с кондиционером

Подобное оборудование, оснащенное тепловыми насосами и фильтрами, совмещает в себе приточно-вытяжную остановку и кондиционер, заключенных в компактный теплоизолированный корпус.

Приточно-вытяжная установка с кондиционером

Приточно-вытяжные вентиляционные установки с рекуператором

Вентиляционные установки с рекуперацией тепла являются на сегодня наиболее выгодным и экономически целесообразным решением для увеличения КПД вентиляции помещения.

ПВУ с рекуператором

Принцип работы рекуператора заключается в том, что вместо бесполезного выброса в атмосферу уже отработанного и нагретого воздуха, он извлекает из него тепло и вновь пускает на подогрев поступающих приточных масс. В летний сезон, установки с рекуператором работают на охлаждение приточного теплого воздуха посредством более прохладного исходящего. Грубо говоря, рекуператор позволяет практически бесплатно сохранять тепло и, соответственно, ваши средства для оплаты электроэнергии.

Установки такого типа могут быть оборудованы следующими видами рекуператоров:

  • пластинчатыми;
  • роторными.

Роторные рекуператоры гораздо эффективнее и работоспособнее пластинчатых, к тому же, выдерживают более интенсивные и суровые условия эксплуатации. Но и цена таких моделей гораздо выше.


ПВУ с пластинчатым рекуператором



ПВУ с роторным рекуператором

ПВУ с рекуператором и водяным калорифером


Стоимость вентиляционной установки приточно-вытяжного типа, конечно, выше обычной приточной или вытяжной. Но с учетом того, что экономический эффект от нее гораздо более значительный и ощутимый, относитесь к этому как к вашему выгодному вложению в будущий комфорт и безопасность. К слову говоря, на небольших объектах типа гостиниц, клиник или небольших офисов окупаемость приточно-вытяжной установки с рекуперацией составляет около 1 года за счет экономии расходов электроэнергии.

Получить бесплатную консультацию инженера по вентиляционным установкам

Получить!

www.ads-vent.ru

Модульные приточные установки АПК


КУПИТЬ ЗАПРОС ЦЕНЫ



Автоматические приточные камеры типа АПК предназначены для использования в промышленном и гражданском строительстве, в том числе в общественном и жилом, и могут применяться в качестве вентиляционных и отопительно-охладительных установок в системах вентиляции, кондиционирования и отопления, а также в технологических установках.



В автоматической приточной камере, в зависимости от комплектации, могут осуществляться следующие режимы обработки воздуха:

  • очистка;
  • нагрев/охлаждение;
  • увлажнение;
  • рециркуляция;
  • утилизация (рекуперация)тепла.

АПК могут работать как на наружном воздухе, так и в режиме полной или частичной рециркуляции. Нагрев воздуха может осуществляться с учетом частичной утилизации тепла выбрасываемого воздуха. Возможна комплектация агрегата резервным вентилятором.

Раздача воздуха от АПК может осуществляться как по сети воздуховодов, так и непосредственно в помещение.

Параметры перемещаемой среды

Агрегаты предназначены для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатом 2-й категории размещения по ГОСТ 15150. Температура перемещаемого воздуха агрегатами приточными АПК от -60 до +40°С (+45 °С для тропического исполнения). При температуре перемещаемой среды ниже -25 °С - северное исполнение. В перемещаемом воздухе недопустимы включения, агрессивные к сталям обыкновенного качества, взрывоопасные смеси. Наличие липких, волокнистых и абразивных веществ не допускается.

Общие сведения
  • 11 типоразмеров с производительностью от 200 до 135 000 м3/час.
  • Различные теплоносители - вода, пар, электричество.
  • Блочная конструкция, компонуемая из функциональных блоков, имеющих стандартизованные присоединительные размеры. Каждый блок представляет собой жесткую самонесущую конструкцию.
  • Встроенная система шумопоглощения, позволяющая снизить уровни корпусного шума на 10 дБА, а шума на выходе из установки на 5-9 дБА.
  • Для осуществления процессов защиты агрегатов, регулирования и управления их параметрами разработана и выпускается гамма различных систем автоматического управления типа САУ.
  • Поставка осуществляется в собранном или разобранном (поблочно) виде, в зависимости от требований заказчика и типоразмера агрегата. Стандартная поставка до № 6,3 включительно - в собранном виде. Поставка больших типоразмеров - по функциональным блокам.
Варианты комплектации

 АПК могут иметь различный набор блоков, при помощи которых обеспечиваются необходимые режимы обработки воздуха:

Входной клапан -  предназначен для забора наружного воздуха. В зависимости от требований заказчика АПК комплектуется следующими входными клапанами: гравитационным, с электроприводом, с ручным приводом. Лопатки клапана - утепленные. В исполнении для районов Крайнего Севера клапан поставляется со встроенными электрическими ТЭНами и приводом в специальном исполнении.

Блок фильтра -  предназначен для очистки воздуха от пыли и других вредных веществ. Блок фильтра может включать нерегенерируемые сменные фильтры грубой фильтрации класса EU3-EU4, а также фильтры различной степени тонкой и специальной фильтрации, обеззараживания. Блок фильтра имеет люк обслуживания для замены фильтра. Фильтр выполнен в виде легкосменной жесткой рамки с закрепленным на ней фильтрующим материалом.

Блок вентилятора -  предназначен для перемещения воздуха в приточном агрегате и подачи его в систему или непосредственно в помещение. В АПК используется вентилятор со свободно вращающимся колесом в квадратном корпусе, что позволяет организовывать выход потока воздуха в любом направлении, устанавливать блок теплообменника как до, так и после блока вентилятора. Блок вентилятора имеет съемный люк для обслуживания. Использование вентилятора со свободно вращающимся колесом позволяет значительно сократить габариты, массу, установочную и потребляемую мощность.

Блок теплообменника - предназначен для нагрева воздуха в агрегате. Нагрев осуществляется различными теплоносителями:

  • горячая вода;
  • пар;
  • электричество.

 В зависимости от требуемых параметров температуры воздуха на выходе, агрегат может включать один или несколько блоков теплообменника. Возможны варианты установки в одном агрегате водяного и электрического теплообменника. Водяные и паровые теплообменники - биметаллические российского производства. Водяные и паровые теплообменники изготавливаются и поставляются в составе агрегата с воздушным перепускным клапаном, необходимым для согласования работы вентилятора и теплообменника за счет перепуска части воздуха, минуя теплообменник. Воздушный перепускной клапан устанавливается зимой (при минимальной отрицательной температуре воздуха) в положение, обеспечивающее при расчетной произ­водительности заданные подогрев воздуха и температуру обратной воды. В летнем режиме рекомендуется переводить клапан в открытое положение. При водяном подогреве, воздушный перепускной клапан имеет ручное управление, а в случае парового обогрева - электропривод.

 Наличие перепускного клапана позволяет в ряде случаев отказаться от использования циркуляционного насоса. Блок с электрическими теплообменниками имеет встроенную систему защиты и управления.

Блок охлаждения -  предназначен для охлаждения поступающего в приточный агрегат воздуха. В блоке могут устанавливаться теплообменники «фреон/воздух» или «вода/воздух», в зависимости от общей холодильной мощности и типа холодильной машины. Холодильная машина поставляется отдельно.

Блок рециркуляции -  предназначен для смешивания двух потоков воздуха: наружного и возвращаемого из помещения. Имеет рециркуляционный клапан с электроприводом (или ручным приводом) для регулировки подачи возвращаемого воздуха.

Блок теплоутилизации -  предназначен для возврата части тепла удаляемого из помещения воздуха. Как правило, это теплообменник, связанный с теплообменником, установленным в вытяжной системе, теплоноситель - этиленгликоль.

Блок увлажнения -  предназначен для увлажнения воздуха. Используется поверхностное, форсуночное или паровое увлажнение.

Шумоглушитель -  предназначен для снижения уровня шума на входе в агрегат и на выходе. Используются глушители пассивного типа.

Автоматика - предназначена для автоматического управления работой агрегата и его защиты.

Внимание! Комплектация АПК зависит только от требований к подготовке воздуха и может иметь различный набор блоков. Конфигурация агрегата зависит от требований заказчика к габаритам и размещению оборудования.

Стандартная комплектация - это условное название, характеризующее стандартный набор бло­ков, входящих в состав установки и обеспечивающих режимы подачи воздуха, его очистки и нагрева.

Необходимо понимать, что технические характеристики вентилятора, теплообменника, фильтра и т.д., входящих в соответствующие блоки, зависят от заданных параметров обработки воздуха и могут значительно различаться в рамках одного типоразмера агрегата.

Основные технические характеристики
ОбозначениеПроизводительность,тыс.м3/часСвободное статическое давление, ПаСинх. Частота вращения колеса, об/минМощность  установочная, кВт
Исполнение колеса
123
АПК-1,6-2 0,2-0,5 120-0 3000 0,09 - -
АПК-2-2 0,4-1,6 340-0 3000 0,25 - -
АПК-2,5-2 0,8-3,2 600-0 3000 0,75 0,55 -
АПК-2,5-4 0,4-1,4 70-0 1500 0,18 0,18 -
АПК-3,15-2 1,0-6,3 1050-0 3000 2,2 1,5 1,5
АПК-3,15-4 0,5-2,8 180-0 1500 0,37 0,25 -
АПК-4-4 1,0-5,7 340-0 1500 1,1 1,1 0,55
АПК-4-6 0,5-3,4 90-0 1000 0,37 0,37 0,37
АПК-5-4 2,0-11,5 620-0 1500 3 2,2 1,5
АПК-5-6 1,5-7,3 220-0 1000 0,75 0,75 0,75
АПК-6,3-4 5,0-23,6 1050-0 1500 11 7,5 5,5
АПК-6,3-6 3,0-15,3 420-0 1000 3 2,2 2,2
АПК-8-4 9,5-24,7 1400-0 1500 - - 15
АПК-8-6 8,0-21,5 550-0 1000 - 7,5 -
8,0-24,0 690-0 1000   11 -
9,0-30,0 700-0 1000 15   -
АПК-10-6 15,0-42,0 900-0 1000 - 15 -
15,0-48,0 1100-0 1000 - 18,5 -
18,0-55,0 900-0 1000 30 - -
18,0-60,0 1150-0 1000 37 - -
АПК-10-8 14,0-31,0 400-0 750 - 7,5
12,5-40,0 400-0 750 15 - -
12,5-44,5 550-0 750 18,5 - -
АПК-12,5-8 22,0-62,0 650-0 750 - 15 -
22,0-70,0 850-0 750 - 18,5 -
25,0-78,0 1100-0 750 - 37 -
30,0-78,0 750-0 750 30 - -
30,0-88,0 950-0 750 37 - -
АПК-16-8 40-135 1450-0 750 - 75 -

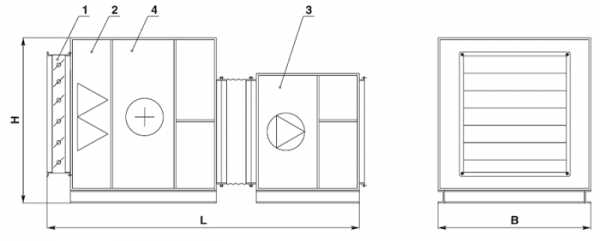

Габаритные размеры АПК стандартной комплектации
АПК №№ 1,6...6,3

АПК №№ 8...16

Уточненные габаритно-присоединительные размеры и массы определяются при подборе АПК по конкретной поступившей заявке.

ОбозначениеРазмеры, мм не болееМасса, кгне более
LBHhAabd
АПК (теплоноситель - вода)
АПК-1,6 1570 400 400 182 268 226 248 9 40
АПК-2 1390 450 500 210 324 282 304 9 55
АПК-2,5 1646 500 550 255 421 362 393 13 80
АПК (теплоноситель вода/пар)
АПК-3,15 1710 700 650 299 510 451 482 13 100
АПК-4 1805 750 850 435 618 559 590 13 180
АПК-5 1930 1000 1000 511 770 711 742 13 300
АПК-6,3 2740 1260 1200 607 962 903 934 13 700
АПК-8-6-2 4600 2000 2200
АПК-10-6-2 4600 2000 2200
АПК 12,5-8-2 4800 2200 3100
АПК-16 5600 3100 4400
АПК (теплоноситель электро)
АПК-1,6 1500 550 400 182 268 226 248 9 35
АПК-2 1510 600 500 210 324 282 304 9 50
АПК-2,5 1636 700 550 255 421 362 393 13 70
АПК-3,15 1730 800 650 299 510 451 482 13 85
АПК-4 1745 900 850 435 618 559 590 13 160
АПК-5 1970 1100 1000 511 770 711 742 13 280
АПК-6,3 2160 1250 1200 607 962 903 934 13 600
Монтаж агрегатов приточных АПК

Независимо от комплектации, установки могут располагаться горизонтально или вертикально, подвешиваться под потолком или устанавливаться на элементах строительных конструкций.Приточные установки АПК №№1,6; 2; 2,5 и 3,15 имеют кронштейны для крепления (к полу, подвешивания к потолку). Блоки приточных установок большего типоразмера имеют кронштейны, которые крепятся к раме. Протяженность рамы - от переднего фланца фильтра до выходно­го сечения теплообменника.Входную решетку соединять с входным воздушным клапаном рекомендуется через гибкую вставку.

Системы автоматического управления

Системы автоматического управления (САУ) должны быть обязательным компонентом, входящим в состав приточных установок. Система автоматического управления - это гарантия:

  • работоспособности установки в заданном режиме, т.е. ее энергоэффективности,
  • надежности эксплуатации,
  • предохранения установки от поломки в результате изменения внешних факторов (несанкционированное отключение воды, электричества и т.д.), т.е. ее долговечности.

В зависимости от назначения и целей использования приточной установки, комплект автоматики может различаться, но минимальный и достаточный комплект управления должен быть установлен на каждой установке.В минимальный и достаточный комплект системы автоматики АПК входят:

  • автоматическое поддержание заданной температуры на выходе из установки;
  • защита электродвигателя от перегрузки, скачков напряжения и перекоса фаз;
  • отключение вентилятора при поступлении сигнала с приборов пожарной сигнализации;
  • защита теплообменника от замораживания (при теплоносителе - вода, пар) и защита от перегрева (электричество).

www.ventmash.net

Блочные вентиляционные установки

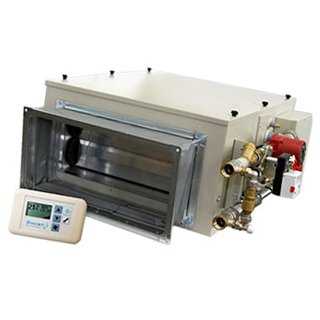

Моноблочная приточная установка

.............Если вы планируете оснастить свою квартиру или загородный дом системой приточной вентиляции - попросите фирму-подрядчика обязательно расчитать вариант с ипользованием установок такого типа. Такие установки не имеют недостатков наборных вентиляционных установок, и в то же время обладают преимуществами центральных.

Установка со снятой верхней крышкой.

............. Это компактная приточная вентиляционная система, все компоненты которой собраны в одном шумоизолированном корпусе. Благодаря такой конструкции моноблочные вентиляционные установки избавились от многих недостатков, свойственным наборным системам вентиляции.

.............Небольшие размеры (высота корпуса от 250 мм) и низкий уровень шума позволили размещать моноблочные системы непосредственно в жилых помещениях, а подбор и регулировка всех компонентов на этапе производства сделали ненужными сложное проектирование и пуско-наладку при монтаже приточной установки. Нужно всего лишь подсоединить к моноблочной установке вентсиляционную сеть и отрегулировать автоматику.

.............Применяются, как правило, в квартирах, коттеджах, офисах, кафе.

Основными конструктивными составляющими подобного оборудования являются:

Термо- и шумоизолированный корпус

.............Корпус сконструирован из оцинкованной стали, обладающим высокой антикоррозионной устойчивостью. Для уменьшения шума внутренняя поверхность корпуса покрыта 25-и миллиметровым тепло- и звукоизоляционным материалом и слоем оцинкованной стали. Низкий уровень шума позволяет размещать вентиляционную установку в жилых помещениях, а антикоррозионное покрытие — в неблагоприятных условиях (на балконе, в санузлах, бассейнах и т. п.), причем размещать моноблочные устанвоик можно, как правило, в любом положении — как горизонтально, так и вертикально (на стене).

Вентилятор
Центробежный вентилятор с загнутыми вперед лопатками создает высокое давление и позволяет обслуживать разветвленную сеть воздуховодов.

Фильтр
Фильтры могут быть кассетными, либо карманного типа, задерживают до 90% частиц пыли размером свыше 10 мкм). Возможна установка фильтра тонкой очистки класса EU7, угольного фильтра. Требует регулярного технического обслуживания - замены.

Калорифер
Для подогрева приточного воздуха может быть использован электрический или водяной калорифер. Приточная установка может комплектоваться как однофазным (на 220 В), так и трехфазным (на 380 В) калорифером. В случае с водяным калорифером необходим дополнительно монтаж узла обвязки калорифера приточной устанвоки.

Рекуператор
Рекуператор позволяет экономить до 70% тепловой или электрической энергии, затрачиваемой на подогрев приточного воздуха. В моноблочных установках используются пластинчатый и роторный рекуператоры. Недостаток – высокая стоимость подобных энергосберегающих технологий.

www.lim-climat.ru

сборные, гипсобетонные, железобетонные, керамзитобетонные, видео-инструкция по монтажу своими руками, вентиляция каналов, размеры, виды, фото и цена

Любое здание нуждается в качественной вентиляции. В жилых многоэтажках и промышленных комплексах её помогают реализовать специальные вентиляционные блоки. Они выстраиваются в целые системы, объединяющие все жилые и подсобные помещения. Далее мы разберём данные чудеса инженерной мысли более подробно.

Фото вентиляционных блоков

Общие положения

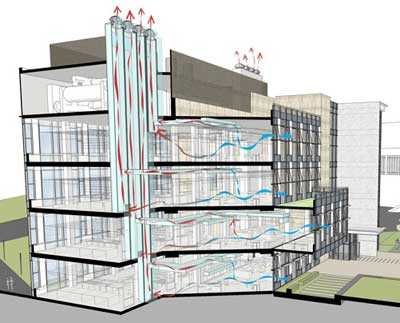

Схема естественной вентиляции многоэтажного здания

В первую очередь давайте уделим немного внимания самому процессу вентиляции, а точнее вопросу: зачем он нужен? Здесь можно выделить два наиболее важных фактора:

Фактор Значимость
Человек В закрытом помещении скапливается углекислый газ, излишняя сырость, различные выделения использованных во время строительства материалов, мебельных конструкций и других бытовых принадлежностей. Если в малых дозах все эти примеси не угрожают человеческому здоровью, то без достаточной циркуляции воздуха такой «коктейль» может привести к возникновению различных недугов. Особенно ситуация усугубляется при наличии отопительных систем, распространяющих продукты горения энергоносителей, представляющих собой наибольшую опасность.
Здание Из всего вышеперечисленного, что угрожает человеку, зданию больше всего способно повредить чрезмерное количество влажности. Накапливаемая влага распространяет грибок, плесень, вызывает процессы гниения и коррозии. Интенсивное же движение воздушных масс отлично справляется с просушиванием помещения, значительно продлевая его эксплуатационный срок.

Таким образом, мы видим, что осуществление грамотной вентиляции невероятно важно как для жильцов, так и для самой постройки. И если в частных домах для выполнения данной задачи преимущественно используются одни трубы, то в больших зданиях с множеством комнат более рационально будет создать вентиляционную систему сразу в стенах с помощью рассматриваемых блоков.

Описание и применение

Блок вентиляции представляет собой самонесущий элемент строительной конструкции, который обладает различными видами вентиляционных каналов. Крепится преимущественно к несущим стенам или плитам перекрытия с применением сварочного аппарата и цементного раствора. Сочетание множества таких секций и образует единую эффективную систему обмена воздушных масс (см.также статью «Вентиляция крыши – несложный, но важный этап в обустройстве дома»).

Структурные различия

Используются следующие виды вентиляционных блоков:

  1. Монолитные. Создаются из одного главного компонента, включающего сборный канал и наклонные спутниковые каналы, и двух доборных компонентов, оснащённых лишь вертикальными каналами. Дополнительно оснащены специальными закладными элементами, с помощью которых реализуется крепление блоков к несущим поверхностям. Таким моделям характерна высокая надёжность и эффективность за счёт абсолютной герметизации.

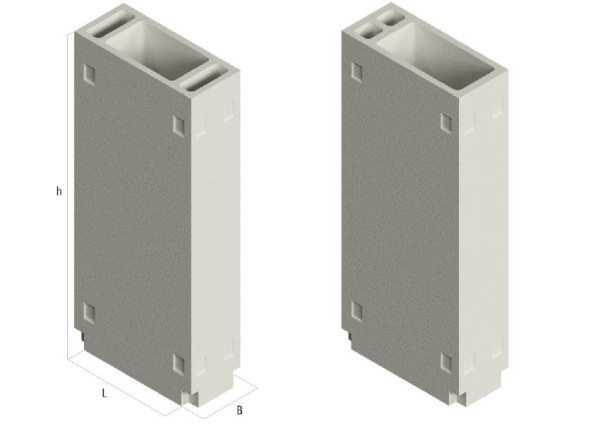

Монолитные блоки для вентиляционных каналов

  1. Сборные. Собираются на месте установки путём соединения двух компонентов с помощью сварочного аппарата. Таким образом, транспортировка и монтаж таких изделий осуществляются гораздо проще. Их цена также преимущественно выходит более низкой. Но зато следует отметить падение показателей эффективности из-за появления стыковочных швов.

Сборные вентиляционные блоки состоят из двух частей

Варианты сырья

Состав сырья используемого при изготовлении вентблоков может отличаться, что оказывает влияние на их функциональность.

Давайте разберём наиболее распространённые:

  1. Железобетон. Армированный бетон отличается повышенной прочностью и надёжностью за счёт наличия металлического «скелета». Но это также наделяет его очень большим весом, что в свою очередь требует усиленного фундамента и придаёт дополнительные трудности при осуществлении монтажа своими руками.

Вентиляционные железобетонные блоки на складе

  1. Гипсобетон. Наличие гипса в составе позволяет значительно облегчить массу всей конструкции за счёт некоторых потерь в прочности. В целом изготовленная из такого материала система вентиляции выходит более экономной, так как не требуется усиливать основание, и работы по установке в некоторых случаях могут обойтись без применения дорогостоящих подъёмников.

Гипсобетонные вентиляционные блоки готовые к эксплуатации

  1. Керамзитобетон. Добавление в бетон керамзита позволяет значительно уменьшить теплопроводность готового изделия. Кроме того, такие изделия обладают очень высокой пожароустойчивостью, что никогда не бывает лишним при возведении как жилых, так и промышленных объектов.

Вентиляционные керамзитобетонные блоки создают лучшую теплоизоляцию

Совет: в зданиях со слабой системой отопления при создании вентиляции рекомендуется применять блоки из керамзитобетона. Благодаря теплоизоляционным свойствам данного материала выходящие воздушные массы будут остывать медленнее, гарантируя высокую силу потока.

Размеры

Длина (h), ширина (l) и высота (b) вентиляционного блока

Линейные размеры вентиляционных блоков представлены в следующей таблице:

Марка Длина (h), м Ширина (l), м Высота (b), м Объём, м3
БВ-28 2,78 0,8 0,4 0,39
БВ-29 2,83 0,8 0,4 0,4
БВ-30 2,98 0,8 0,4 0,42
БВ-31 3,13 0,8 0,4 0,44
БВ-33 3,28 0,8 0,4 0,46
БВ-28.93.2 2,78 0,93 0,5 0,43
БВ-30.93 2,98 0,93 0,5 0,52
БВ-31.93 3,13 0,93 0,5 0,55
БВ-33.93 3,28 0,93 0,5 0,57
СВБ-1.2 2,78 0,88 0,3 0,35
СВБ-1.4 3,58 0,88 0,3 0,45

Монтажные работы

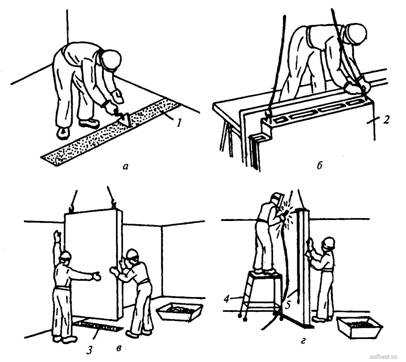

Схематичный монтаж вентиляционных блоков

Совет: даже если вы выполняете установку вентблоков своими руками, всё равно рекомендуется воспользоваться услугами профессионального архитектора. Он сможет рассчитать оптимальную конструкцию с учётом всех особенностей здания, что в итоге позволит сэкономить на материалах и гарантирует высокую эффективность будущей вентиляционной системы.

Для выполнения всех необходимых работ потребуются два монтажника и один такелажник.

Инструкция их деятельности выглядит так:

  1. Первым делом требуется смести весь возможный мусор с нижней опоры, на которую будет осуществляться установка, чтобы избежать перекосов и увеличить адгезионные показатели.
  2. Затем поверхность смачивается и закрывается специальной рамкой-заглушкой, которая позволит избежать проникновения цементного раствора в вентиляционные каналы.
  3. Замешивается раствор из цемента и песка в соотношении 1:3.

Совет: рекомендуется использовать заводскую цементно-песчаную смесь, так как она обладает более высоким качеством и точными пропорциями.

Замешивание цементного раствора

  1. Получившаяся однородная смесь накладывается на шаблон с помощью лопаты.
  2. Раствор растягивается кельмой по торцу нижележащего изделия, после чего рамка убирается.
  3. Теперь требуются услуги такелажника, который, осматривая блок, стропует его и разрешает произвести подъём.
  4. Поданный в зону установки вентблок принимают монтажники и контролируют, чтобы все отверстия совпали с предыдущей секцией, а торцовые части опустились строго на цементную постель.
  5. Ватерпасом контролируется вертикаль конструкции. Это очень важный момент, так как допущение мельчайшей ошибки может привести к её геометрической прогрессии на блоках, установленных в дальнейшем.
  6. С помощью ломов осуществляются необходимые корректировки положения изделия.
  7. Далее осуществляется прихватка закладных деталей сварочным аппаратом к стеновым перегородкам. Сам блок во время такого процесса следует придерживать, чтобы избежать возможных смещений.
  8. Окончательным этапом происходит обработка и уплотнение горизонтального шва кельмами, после чего можно переходить к следующей секции.

Заключение

Качественная правильно функционирующая вентиляция необходима в каждом здании. Без неё подвергается опасности не только здоровье людей, но и целостность самой постройки. Бетонные вентблоки позволяют реализовать долговечную и надёжную систему (читайте также статью «Паспорт вентиляционной системы: цели получения, форма и нормативные требования к системе»).

Сегодняшний производитель предлагает множество вариаций таких изделий, отличающимися структурными особенностями, техническими параметрами и материалами изготовления. Выше представлены наиболее распространённые из них, а также с особенности выполнения монтажных работ.

Основные элементы вентиляционной системы

Видео в этой статье предоставит вашему вниманию на рассмотрение дополнительную информацию, которая имеет непосредственное отношение к изложенным материалам.

Вентиляционные блоки – лучший вариант создания вентиляции в многоэтажных домах и промышленных комплексах.

gidroguru.com

Модульные приточные установки

Общая информация

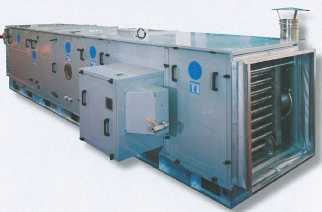

Автоматические приточные камеры типа АПК предназначены для использования в промышленном и гражданском строительстве, в том числе в общественном и жилом, и могут применяться в качестве вентиляционных и отопительно-охладительных установок в системах вентиляции, кондиционирования и отопления, а также в технологических установках.

В автоматической приточной камере, в зависимости от комплектации, могут осуществляться следующие режимы обработки воздуха:

  • очистка;
  • нагрев/охлаждение;
  • увлажнение;
  • рециркуляция;
  • утилизация (рекуперация)тепла.

АПК могут работать как на наружном воздухе, так и в режиме полной или частичной рециркуляции. Нагрев воздуха может осуществляться с учетом частичной утилизации тепла выбрасываемого воздуха. Возможна комплектация агрегата резервным вентилятором.

Раздача воздуха от АПК может осуществляться как по сети воздуховодов, так и непосредственно в помещение.

Параметры перемещаемой среды

Агрегаты предназначены для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатом 2-й категории размещения по ГОСТ 15150. Температура перемещаемого воздуха агрегатами приточными АПК от -60 до +40°С (+45 °С для тропического исполнения). При температуре перемещаемой среды ниже -25 °С - северное исполнение. В перемещаемом воздухе недопустимы включения, агрессивные к сталям обыкновенного качества, взрывоопасные смеси. Наличие липких, волокнистых и абразивных веществ не допускается.

Общие сведения

11 типоразмеров с производительностью от 200 до 135 000 м3/час.

Различные теплоносители - вода, пар, электричество.

Блочная конструкция, компонуемая из функциональных блоков, имеющих стандартизованные присоединительные размеры. Каждый блок представляет собой жесткую самонесущую конструкцию.

Встроенная система шумопоглощения, позволяющая снизить уровни корпусного шума на 10 дБА, а шума на выходе из установки на 5-9 дБА.

Для осуществления процессов защиты агрегатов, регулирования и управления их параметрами разработана и выпускается гамма различных систем автоматического управления типа САУ.

Поставка осуществляется в собранном или разобранном (поблочно) виде, в зависимости от требований заказчика и типоразмера агрегата. Стандартная поставка до № 6,3 включительно - в собранном виде. Поставка больших типоразмеров - по функциональным блокам.

Варианты комплектации

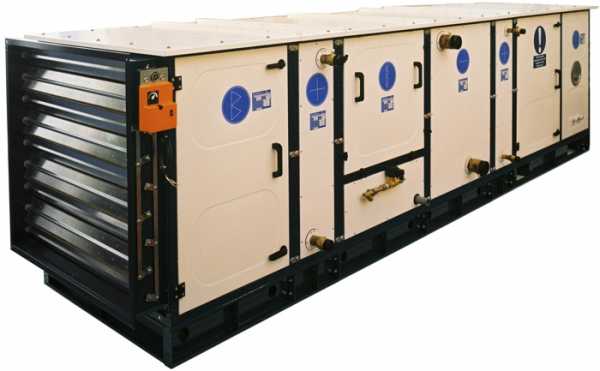

АПК могут иметь различный набор блоков, при помощи которых обеспечиваются необходимые режимы обработки воздуха:

Входной клапан -  предназначен для забора наружного воздуха. В зависимости от требований заказчика АПК комплектуется следующими входными клапанами: гравитационным, с электроприводом, с ручным приводом. Лопатки клапана - утепленные. В исполнении для районов Крайнего Севера клапан поставляется со встроенными электрическими ТЭНами и приводом в специальном исполнении.

Блок фильтра -  предназначен для очистки воздуха от пыли и других вредных веществ. Блок фильтра может включать нерегенерируемые сменные фильтры грубой фильтрации класса EU3-EU4, а также фильтры различной степени тонкой и специальной фильтрации, обеззараживания. Блок фильтра имеет люк обслуживания для замены фильтра. Фильтр выполнен в виде легкосменной жесткой рамки с закрепленным на ней фильтрующим материалом.

Блок вентилятора -  предназначен для перемещения воздуха в приточном агрегате и подачи его в систему или непосредственно в помещение. В АПК используется вентилятор со свободно вращающимся колесом в квадратном корпусе, что позволяет организовывать выход потока воздуха в любом направлении, устанавливать блок теплообменника как до, так и после блока вентилятора. Блок вентилятора имеет съемный люк для обслуживания. Использование вентилятора со свободно вращающимся колесом позволяет значительно сократить габариты, массу, установочную и потребляемую мощность.

Блок теплообменника - предназначен для нагрева воздуха в агрегате. Нагрев осуществляется различными теплоносителями:

  • горячая вода;
  • пар;
  • электричество.

В зависимости от требуемых параметров температуры воздуха на выходе, агрегат может включать один или несколько блоков теплообменника. Возможны варианты установки в одном агрегате водяного и электрического теплообменника. Водяные и паровые теплообменники - биметаллические российского производства. Водяные и паровые теплообменники изготавливаются и поставляются в составе агрегата с воздушным перепускным клапаном, необходимым для согласования работы вентилятора и теплообменника за счет перепуска части воздуха, минуя теплообменник. Воздушный перепускной клапан устанавливается зимой (при минимальной отрицательной температуре воздуха) в положение, обеспечивающее при расчетной произ­водительности заданные подогрев воздуха и температуру обратной воды. В летнем режиме рекомендуется переводить клапан в открытое положение. При водяном подогреве, воздушный перепускной клапан имеет ручное управление, а в случае парового обогрева - электропривод.

Наличие перепускного клапана позволяет в ряде случаев отказаться от использования циркуляционного насоса. Блок с электрическими теплообменниками имеет встроенную систему защиты и управления.

Блок охлаждения -  предназначен для охлаждения поступающего в приточный агрегат воздуха. В блоке могут устанавливаться теплообменники «фреон/воздух» или «вода/воздух», в зависимости от общей холодильной мощности и типа холодильной машины. Холодильная машина поставляется отдельно.

Блок рециркуляции -  предназначен для смешивания двух потоков воздуха: наружного и возвращаемого из помещения. Имеет рециркуляционный клапан с электроприводом (или ручным приводом) для регулировки подачи возвращаемого воздуха.

Блок теплоутилизации -  предназначен для возврата части тепла удаляемого из помещения воздуха. Как правило, это теплообменник, связанный с теплообменником, установленным в вытяжной системе, теплоноситель - этиленгликоль.

Блок увлажнения -  предназначен для увлажнения воздуха. Используется поверхностное, форсуночное или паровое увлажнение.

Шумоглушитель -  предназначен для снижения уровня шума на входе в агрегат и на выходе. Используются глушители пассивного типа.

Автоматика - предназначена для автоматического управления работой агрегата и его защиты.



Внимание! Комплектация АПК зависит только от требований к подготовке воздуха и может иметь различный набор блоков. Конфигурация агрегата зависит от требований заказчика к габаритам и размещению оборудования.

Стандартная комплектация - это условное название, характеризующее стандартный набор бло­ков, входящих в состав установки и обеспечивающих режимы подачи воздуха, его очистки и нагрева.

Необходимо понимать, что технические характеристики вентилятора, теплообменника, фильтра и т.д., входящих в соответствующие блоки, зависят от заданных параметров обработки воздуха и могут значительно различаться в рамках одного типоразмера агрегата.

Технические характеристики

ОбозначениеПроизводительность,тыс.м3/часСвободное статическое давление, ПаСинх. Частота вращения колеса, об/минМощность  установочная, кВт
Исполнение колеса
123
АПК-1,6-2 0,2-0,5 120-0 3000 0,09 - -
АПК-2-2 0,4-1,6 340-0 3000 0,25 - -
АПК-2,5-2 0,8-3,2 600-0 3000 0,75 0,55 -
АПК-2,5-4 0,4-1,4 70-0 1500 0,18 0,18 -
АПК-3,15-2 1,0-6,3 1050-0 3000 2,2 1,5 1,5
АПК-3,15-4 0,5-2,8 180-0 1500 0,37 0,25 -
АПК-4-4 1,0-5,7 340-0 1500 1,1 1,1 0,55
АПК-4-6 0,5-3,4 90-0 1000 0,37 0,37 0,37
АПК-5-4 2,0-11,5 620-0 1500 3 2,2 1,5
АПК-5-6 1,5-7,3 220-0 1000 0,75 0,75 0,75
АПК-6,3-4 5,0-23,6 1050-0 1500 11 7,5 5,5
АПК-6,3-6 3,0-15,3 420-0 1000 3 2,2 2,2
АПК-8-4 9,5-24,7 1400-0 1500 - - 15
АПК-8-6 8,0-21,5 550-0 1000 - 7,5 -
8,0-24,0 690-0 1000   11 -
9,0-30,0 700-0 1000 15   -
АПК-10-6 15,0-42,0 900-0 1000 - 15 -
15,0-48,0 1100-0 1000 - 18,5 -
18,0-55,0 900-0 1000 30 - -
18,0-60,0 1150-0 1000 37 - -
АПК-10-8 14,0-31,0 400-0 750 - 7,5
12,5-40,0 400-0 750 15 - -
12,5-44,5 550-0 750 18,5 - -
АПК-12,5-8 22,0-62,0 650-0 750 - 15 -
22,0-70,0 850-0 750 - 18,5 -
25,0-78,0 1100-0 750 - 37 -
30,0-78,0 750-0 750 30 - -
30,0-88,0 950-0 750 37 - -
АПК-16-8 40-135 1450-0 750 - 75 -



Габаритные размеры АПК стандартной комплектации

АПК №№ 1,6...6,3

АПК №№ 8...16

Уточненные габаритно-присоединительные размеры и массы определяются при подборе АПК по конкретной поступившей заявке.

ОбозначениеРазмеры, мм не болееМасса, кгне более
LBHhAabd
АПК (теплоноситель - вода)
АПК-1,6 1570 400 400 182 268 226 248 9 40
АПК-2 1390 450 500 210 324 282 304 9 55
АПК-2,5 1646 500 550 255 421 362 393 13 80
АПК (теплоноситель вода/пар)
АПК-3,15 1710 700 650 299 510 451 482 13 100
АПК-4 1805 750 850 435 618 559 590 13 180
АПК-5 1930 1000 1000 511 770 711 742 13 300
АПК-6,3 2740 1260 1200 607 962 903 934 13 700
АПК-8-6-2 4600 2000 2200
АПК-10-6-2 4600 2000 2200
АПК 12,5-8-2 4800 2200 3100
АПК-16 5600 3100 4400
АПК (теплоноситель электро)
АПК-1,6 1500 550 400 182 268 226 248 9 35
АПК-2 1510 600 500 210 324 282 304 9 50
АПК-2,5 1636 700 550 255 421 362 393 13 70
АПК-3,15 1730 800 650 299 510 451 482 13 85
АПК-4 1745 900 850 435 618 559 590 13 160
АПК-5 1970 1100 1000 511 770 711 742 13 280
АПК-6,3 2160 1250 1200 607 962 903 934 13 600


Монтаж агригатов приточных АПК


Независимо от комплектации, установки могут располагаться горизонтально или вертикально, подвешиваться под потолком или устанавливаться на элементах строительных конструкций.Приточные установки АПК №№1,6; 2; 2,5 и 3,15 имеют кронштейны для крепления (к полу, подвешивания к потолку). Блоки приточных установок большего типоразмера имеют кронштейны, которые крепятся к раме. Протяженность рамы - от переднего фланца фильтра до выходно­го сечения теплообменника.Входную решетку соединять с входным воздушным клапаном рекомендуется через гибкую вставку.

Системы автоматического управления

Системы автоматического управления (САУ) должны быть обязательным компонентом, входящим в состав приточных установок. Система автоматического управления - это гарантия:

  • работоспособности установки в заданном режиме, т.е. ее энергоэффективности,
  • надежности эксплуатации,
  • предохранения установки от поломки в результате изменения внешних факторов (несанкционированное отключение воды, электричества и т.д.), т.е. ее долговечности.

В зависимости от назначения и целей использования приточной установки, комплект автоматики может различаться, но минимальный и достаточный комплект управления должен быть установлен на каждой установке.В минимальный и достаточный комплект системы автоматики АПК входят:

  • автоматическое поддержание заданной температуры на выходе из установки;
  • защита электродвигателя от перегрузки, скачков напряжения и перекоса фаз;
  • отключение вентилятора при поступлении сигнала с приборов пожарной сигнализации;
  • защита теплообменника от замораживания (при теплоносителе - вода, пар) и защита от перегрева (электричество).

ventprom24.ru

Приточные вентиляционные модульные установки PECIN / Первая газовая компания

Приточные вентиляционные модульные установки PECIN

Приточные установки PECIN используются в основном в системах вентиляции на промышленных объектах: цеха, склады и терминалы, депо и вокзалы, гаражи и автосалоны, торговые выставочные спортивные и сельскохозяйственные комплексы, с разнообразием их применения. Предназначены для обеспечения помещений теплым приточным воздухом. Так же используются в системах с совмещенными функциями вентиляции + воздушное отопление, воздушных тепловых завесах ворот большого сечения.

Производятся в различных комплектациях и компоновках в зависимости от необходимой функциональности, в исполнении для установки как внутри помещений и в вентиляционных камерах, так и для установки снаружи здании с утепленным теплоизоляцией кожухом (минеральная вата 50мм).

Конструктивное исполнение установки PECIN блочно-модульное. Каждый функциональный блок размещен в жестком каркасном модуле на раме. Используются функциональные модули полной заводской готовности, с размещенными в них: - вентиляторами с напором от 600 - 1800Па и производительностью воздуха от 4000 - 50000м3/ч; - теплообменниками нагрева воздуха водяными или газовыми мощностью от 40 до 750кВт; - водяными теплообменниками охлаждения или автономными фреоновыми охладителями воздуха; - пакетами фильтров (сетчатыми, карманными, угольными и т.д.) различной степени фильтрации класса от G3 до F9; - увлажнителями воздуха, шумоглушителями ; - регулируемыми клапанами для регулировки объема приточного воздуха; - смесительной камерой с регулируемыми клапанами приточного воздуха из атмосферы (в режиме вентиляции), и забора воздуха из интерьера обогреваемого помещения и его нагрева в режиме воздушного отопления.

PECIN может комплектоваться газовым теплообменником с газовой горелкой. Горелка нагревает теплообменник который прямым контактом передает тепловую энергию воздуху. Непосредственного контакта между продуктами сгорания и нагреваемым воздухом нет. Отработанные газы удаляются по дымоходам. Все передаточные звенья и потери тепла отсутствуют, что увеличивает КПД и экономит газ в сравнении с его расходом на выработку теплоносителя в котельной для PECIN с водяным . теплообменником.

Могут быть установлены различны типы газовых горелок: фиксированной мощности, двухступенчатой мощности, регулируемой мощности. Стандартно PECIN комплектуются горелками производства компаний ELCO или Weishaupt. По желанию заказчика могут быть установлены горелки и других производителей.



Характеристики

Модель

PECIN

Полезная мощность

[кВт]

[мин-макс]

Объем нагреваемого воздуха с ∆t нагрева

Потребление метана

[м3/ч] [мин-макс]

[минимально]

[максимально]

[м3/ч]

∆ t С°

[м3/ч]

∆ t С°

4 / 90

10 / 40

1300

23

4000

30

1,6 / 4,6

6 / 90

50 / 90

3250

46

5800

46

6,4 / 10,6

10 / 140

90 / 45

5800

46

9500

46

9,9 / 15,6

16 / 240

115 / 240

7400

46

15500

46

12,6 / 25,8

25 / 370

140 / 375

9000

46

25000

46

15,4 / 39,4

31 / 400

200 /405

12900

46

26150

46

20,7 / 41,7

40 / 610

230 /610

14900

46

40000

46

24,3 / 64,5

50 / 480

115 / 480

148000

23

31000

46

12,6 / 51,6

63 / 750

140 /750

18000

23

50000

46

15,4 / 78,8



ЗАКАЗАТЬ

[email protected]

8-812-740-1614 доб. 208

1gazk.ru

Airomania.ru, категория Приточно вытяжные установки



Современные многоквартирные дома оснащены естественной системой вентиляции. В такой системе приток воздуха осуществляется за счет неплотностей в оконных и дверных проемах, а удаляется через вентиляционные каналы посредством естественной конвекции. Зимой, когда разница температур внутри и снаружи помещения достигает больших значений, такая система вентиляции работает хорошо. Летом же ее эффективность практически сводится к нулю. Мода на пластиковые окна также не способствует качеству воздуха в помещениях. Решить проблему помогает дополнительная приточная вентиляция.



Системы приточной ветиляции имеют несколько вариантов исполнения: простые и наборные. Оконный клапан и приточный вентилятор относятся к простым вентиляционным устройствам. Первый устанавливается в верхней части металлопластикового окна, второй монтируется в оконный проем или стену. Приточный воздух в обоих случаях поступает в помещение напрямую. Мы не рекомендуем использовать такие устройства в северных широтах, поскольку зимой в помещение будет проникать слишком холодный воздух.



В соответствии с правилами СНИП температура приточного воздуха не должна быть ниже +18?C. Чтобы соблюсти это требование зимой, приточный воздух необходимо подогревать с помощью электрического или водяного калорифера. В электрических приборах воздух нагревается за счёт керамического РТС элемента, или ТЭНа, в водяных – за счёт водного теплообменника, подключенного к системе отопления. Чистота воздуха гарантируется различными фильтрами. А такой важный момент как шумоизоляция решается установкой шумоглушителя.



Наборные системы вентиляции позволяют установить все необходимые блоки: вентилятор, шумоглушитель, фильтр, калорифер и автоматику. Они представляют собой сложные воздухообрабатывающие агрегаты и требуют квалифицированного проектирования, пуско-наладки и обслуживания. Для их размещения, как правило, необходимо отдельное помещение, поэтому такие установки целесообразно использовать только в очень больших помещениях.



Для квартир, загородных домов и небольших офисов идеальным решением станет моноблочная приточная установка (она же - приточная установка). Все необходимые элементы в такой установке собраны в компактном шумоизолированном корпусе, а заводская сборка позволяет обойтись без дополнительных пусконаладочных работ.

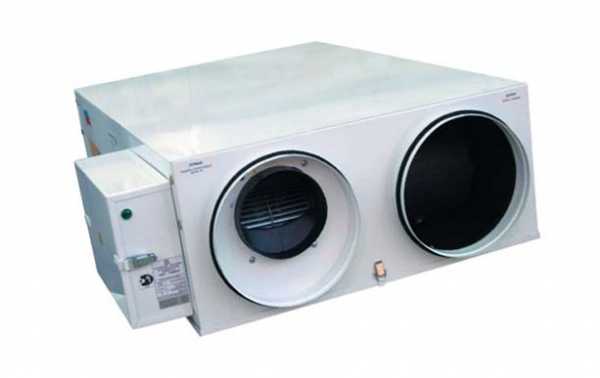

Моноблочные приточные установки бывают индивидуальными и канальными. Индивидуальные приточные установки рассчитаны на обслуживание одного помещения. Они компактны, имеют производительность около 100 м3/ч, легко монтируются и аккуратно смотрятся в интерьере. Однако слабая звукоизоляция корпуса не позволяет назвать их «тихими». Популярный образец индивидуальной приточной установки - Ventmachine Селенга.



Канальные приточные установки подключаются к специально оборудованной сети воздуховодов. Такие системы имеют производительность от 300-500 м³/ч (в квартирах) до 2000 – 3000 м³/ч (в коттеджах и офисах).

airomania.ru
