Приточный клапан в стену: монтаж вентиляционного устройства

В стремлении защитить дом от холода, шума, пыли и прочих негативных внешних воздействий человек герметизирует строительные конструкции. Наряду с усовершенствованием изоляционных характеристик снижается качество вентиляции – поступление чистого воздуха сокращается.

Проблему можно решить разными способами. Один из наиболее доступных и действенных методов – устроить приточный клапан в стене, обеспечив необходимый приток свежего воздуха. В этом материале мы расскажем о необходимости установки этого устройства, взвесим все “за” и “против”, а также раскроем секреты монтажа стенового приточного клапана.

Содержание статьи:

Необходимость установки вентиляционного клапана

Основная функция приточного вентклапана – обеспечение поступления свежего воздуха в квартиру или дом.

Стеновой проветриватель нормализует микроклимат помещения, когда естественная вентиляция не справляется со своей задачей.

С массовой заменой деревянных оконных блоков на ПВХ-изделия естественная вентиляция утратила свою эффективность – приток воздуха извне существенно сократился из-за герметичности современных конструкций. Скорость циркуляции воздушных потоков в замкнутом пространстве стремится к нулю, что крайне негативно сказывается на качестве микроклимата.

Первый признак недостаточности поступления воздуха – появление конденсата на окнах. Повышенная влажность способствует развитию микроорганизмов – плесени и грибков

Если не предпринять мер по улучшению вентиляции, то со временем незначительные неприятности, могут стать причиной более серьезных последствий:

1. Концентрация углекислого газа повышается, что плохо сказывается на самочувствии человека. Быстрая утомляемость, сонливость, головная боль, снижение работоспособности – результат нехватки кислорода.
2. Высокая влажность и отсутствие циркуляции воздуха – отличная среда для развития болезнетворных организмов. Споры плесени способны вызывать аллергические реакции или провоцировать появление бронхиальной астмы. В зоне риска – маленькие дети и лица с пониженным иммунитетом.
3. Вытяжная вентиляция работает неэффективно при низком притоке воздуха – неприятные запахи, загрязнения, вредные вещества не выводятся естественным путем.
4. В условиях постоянной высокой влажности быстрее изнашиваются конструктивные элементы здания.

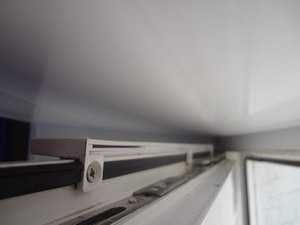

Работа окна в режиме проветривания способна решить перечисленные проблемы, но вместе с тем сводятся на нет основные преимущества «пластикового» остекления: тепло- и шумоизоляция.

Рекомендуем также прочесть материал о других приточной вентиляции.

Стеновой «приточник» нормализует движение воздушных масс в помещении. При нормальных условиях (перепаде давления 10 Па) большинство моделей пропускают порядка 25-30 куб.м/час, что соответствует требованиям санитарных норм

Конструкция и принцип работы

Конструкция клапана приточной вентиляции довольно примитивна. Прибор состоит из цилиндрического корпуса, диаметр которого составляет 6-14 см. Внутри клапана находится тепло- и шумоизоляция, а также фильтр.

Модели разных производителей внешне могут выглядеть по-разному. Некоторые «приточники» оснащаются дополнительными элементами и функционалом. Например: температурным датчиком, регулировкой влажности, вентилятором, системой дистанционного управления

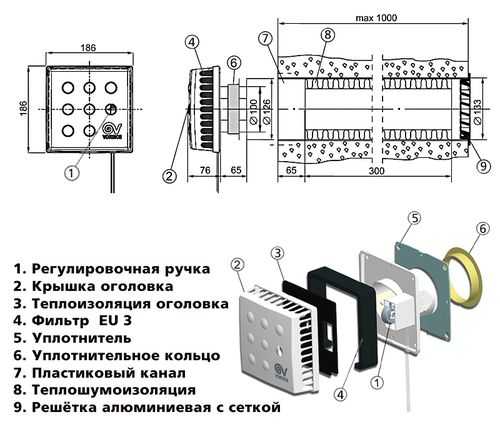

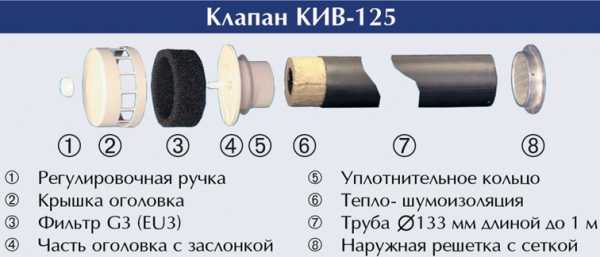

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

1. Воздуховод. По трубе воздушные массы поступают снаружи в помещение. Диаметр воздуховода во многом определяет производительность приточного клапана. Как правило, этот элемент изготавливается из пластика.
2. Вентиляционная решетка. Размещается с внешней стороны стены и предназначается для защиты внутренних элементов прибора от мелких животных, попадания осадков и мусора. Оптимальный материал изготовления – алюминий. В некоторых моделях предусмотрена антимоскитная вставка из полимерных нитей.
3. Тепло-шумоизоляционная вставка. Проходит через весь воздуховод и предохраняет стену от промерзания, обеспечивая снижение уличного шума.
4. Фильтрующий элемент. Очищает поступающий воздух от пыли.

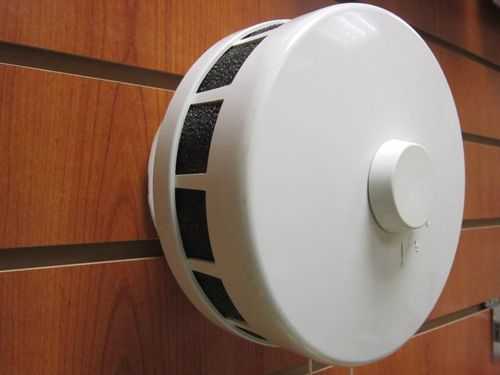

5. Декоративная крышка. Устанавливается с внутренней стороны стены. Пластиковый оголовок снабжается ручкой для регулировки воздушного потока.

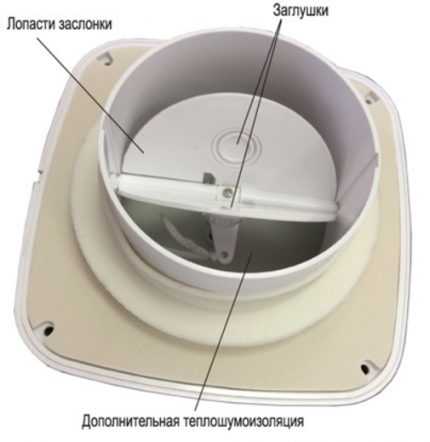

Многие производители оборудуют клапан уплотнительным кольцом с заслонкой. Обе детали размещаются с внутренней стороны стены и сдерживают порывы ветра.

С помощью проветривателя можно управлять воздухообменом, принудительно нагнетая или подавляя циркуляцию воздушных масс. При правильном размещении клапана сквозняки не возникают

Система функционирует по простому принципу. Воздух, проходя через решетку и фильтр, очищается, перемещается по тепло-шумоизоляционному каналу и немного прогревается. В ограниченном пространстве трубы скорость воздушного потока снижается, он поступает в регулируемую заслонку, а затем сквозь технологические отверстия – вовнутрь помещения.

Вентиляция может осуществляться непрерывно при закрытых окнах. При этом помещение охлаждаться не будет. Если в помещении установлены пластиковые окна, то возможно стоит рассмотреть вариант установки приточного клапана .

Однако для нормальной циркуляции воздуха должны выполняться следующие условия:

• наличие исправной вытяжки;
• движение воздушных масс даже при закрытых дверях внутри помещения – надо предусмотреть зазор между полом и дверью в 1,5 см или обустроить вентиляционные решетки.

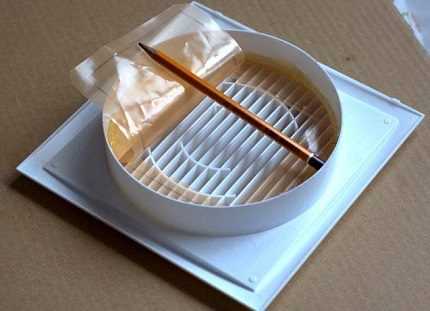

Работу вытяжки можно проверить экспериментальным путем. Открыть форточку и поднести к решетке тонкую бумагу. При хорошей тяге лист притянется к вентиляционному каналу.

Если лист не удерживается на решетке, значит вентиляция нуждается в чистке. В теплое время года воздух очень «тяжелый» и проверить исправность естественной вентиляции не получится

Аргументы «за» и «против»

Стеновой приточный клапан, как и любой другой прибор, обладает несомненными достоинствами и недостатками.

Аргументы в пользу проветривателя:

1. Снижается частота открывания/закрывания окна. Это продлевает срок службы оконной фурнитуры и экономит время.
2. Мощность вентиляционных клапанов, установленных в стене, превышает производительность оконных «приточников» и может достигать 60-70 куб.м/ч.
3. Устройство частично устраняет загрязнения и фильтрует уличный воздух.
4. Возможность регулирования воздушного потока исходя из сезона и потребности конкретного дома.
5. Прибор имеет компактные размеры – внутренняя коробка практически незаметна на стене, ее можно спрятать за шторой.
6. По сравнению с обычным проветриванием через окно, работа стенового клапана не сопровождается теплопотерями.
7. Приточное устройство повышает эффективность вытяжки – влажный отработанный воздух удаляется быстрее.

Функционирование системы осуществляется автономно – клапан работает за счет разниц давлений на улице и в помещении.

Вентиляционный клапан стоит относительно недорого. При желании простейшую модель прибора получиться изготовить из доступных материалов своими руками

Отрицательные моменты использования приточного оборудования:

• необходимость проделывания в стене сквозного отверстия – целостность конструкции некоторым образом нарушается;
• несоблюдение технологии монтажа чревато промерзанием стены или воздуховода;
• при сильных морозах приточная вентиляция может привести к понижению температуры внутри помещения.

Некоторые отказываются от установки стенового клапана из-за необходимости сверления конструкции. Работа требует от исполнителя определенных навыков. Для обеспечения эффектного проветривания фильтр устройства следует регулярно очищать от скопившегося мусора.

Галерея изображений

Фото из

Вентиляционный стеновой клапан необходим для формирования стабильного воздухообмена в помещениях с герметичными оконными конструкциями и «не дышащей» отделкой

Небольшое по габаритам устройство, состоящее из регулятора воздушного потока, корпуса в виде трубы, фильтров и изоляционных приспособлений, обеспечит поставку в комнату чистого воздуха в требующемся объеме

Часть клапана, расположенная внутри помещения выполнена в виде неброской детали с не влияющей на стиль дизайна нейтральной окраской

Основная часть стенового вентиляционного клапана устанавливается в толщу стены. С внешней стороны видна только решетка, защищающая от птиц, насекомых, пыли

Конструктивно внутренние составляющие вентиляционных устройств могут различаться. В их ряду есть модели с подогревом и увлажнением подаваемого в комнату воздуха

В регионах с преобладанием низких температур стеновые клапаны монтируют с помощью кожухов с утеплителем

Если дом обустраивают вентилируемым фасадом, наружную часть выводят заподлицо с будущей поверхностью фасада

Стеновые клапаны не выделяются на фоне обшивки дома, если у владельцев не было желания подчеркнуть детали экстерьера

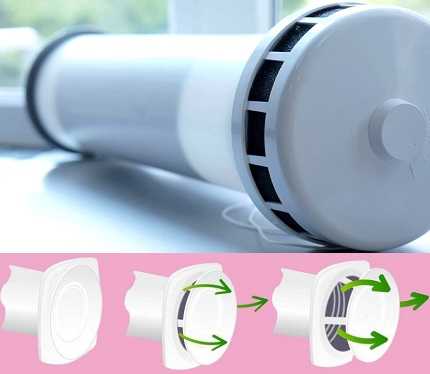

Стеновое вентиляционное устройство

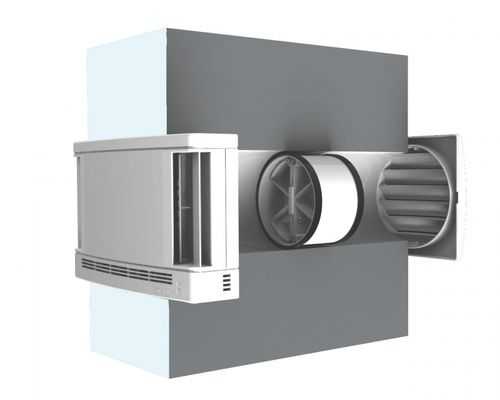

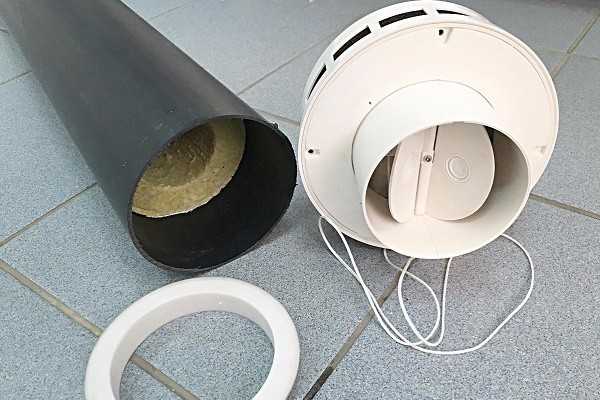

Устройство стенового клапана

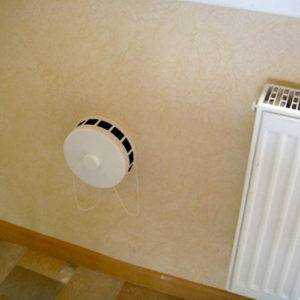

Крышка клапана в помещении

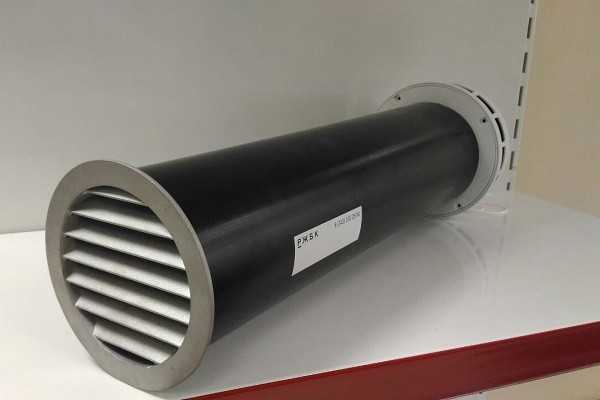

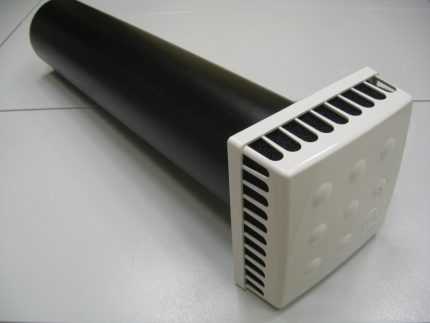

Вентиляционный клапан в собранном виде

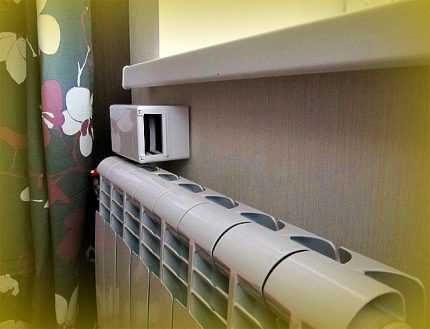

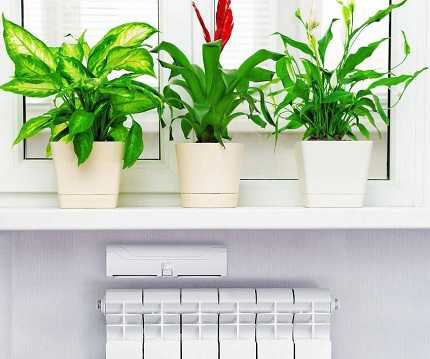

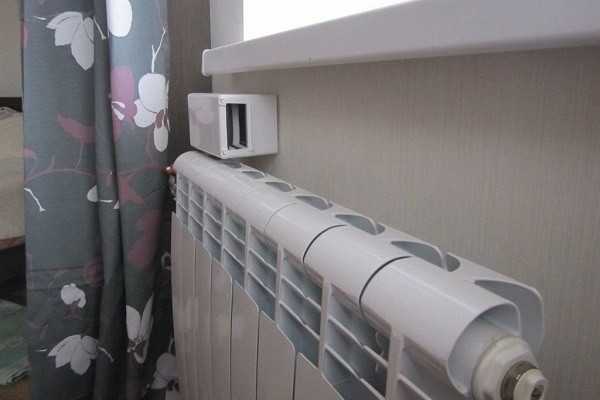

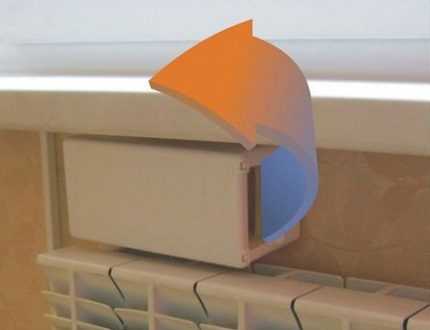

Вариант стенового клапана над радиатором

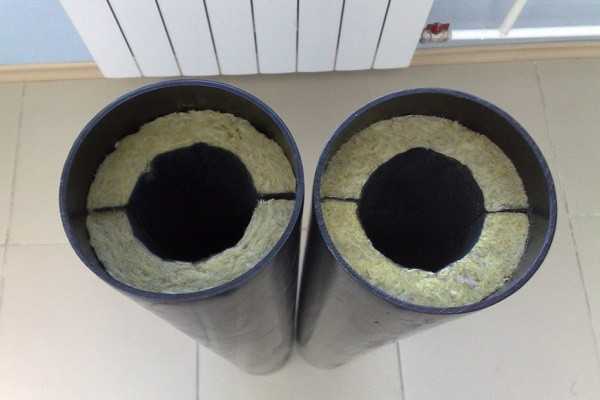

Кожухи с теплоизоляцией для стенового клапана

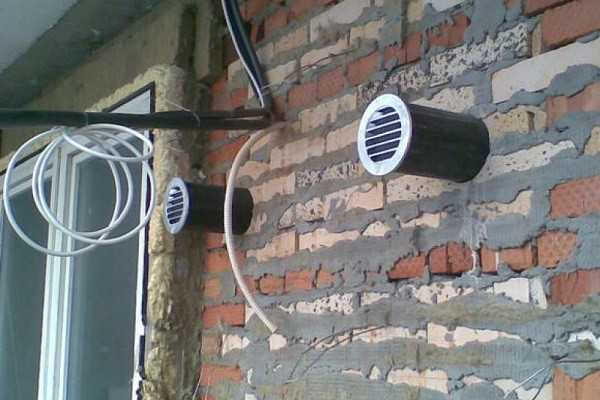

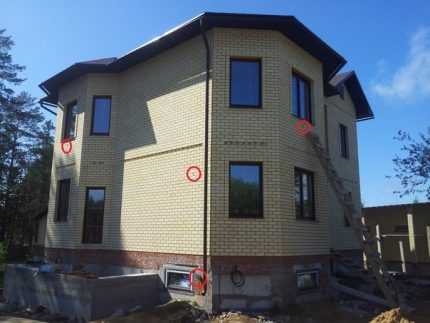

Стеновые клапаны в устройстве вентилируемого фасада

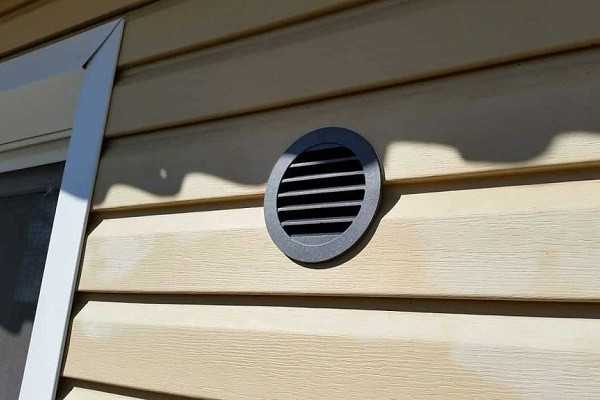

Вентиляционный клапан и обшивка сайдингом

Параметры выбора встраиваемого проветривателя

Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:

• производительность устройства;
• допустимую температуру эксплуатации;
• длину и диаметр воздуховода;
• способ управления;
• уровень шумоизоляции;
• компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Способ управления. На рынке представлены ручные и автоматизированные модели. Первые доступны по цене, интенсивность проветривания регулируется ручным переключателем.

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

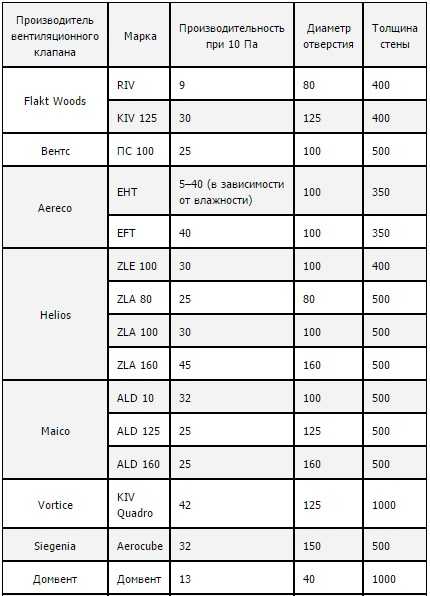

Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование. Важно правильно выбрать место монтажа и соблюдать алгоритм действий.

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

1. Монтаж предпочтительно осуществлять в несущей стене.
2. В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
3. Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

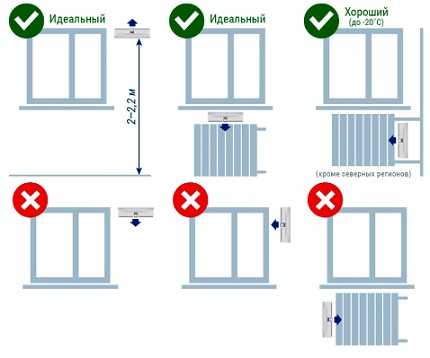

Определившись со стеной, надо выбрать оптимальное место для врезки клапана.

Наиболее удачными считаются участки:

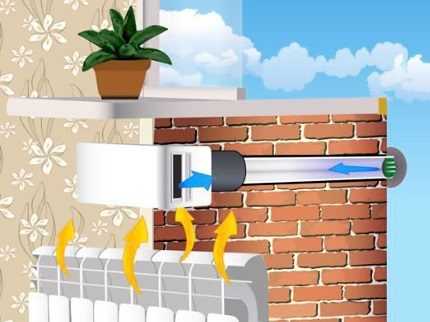

• между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;

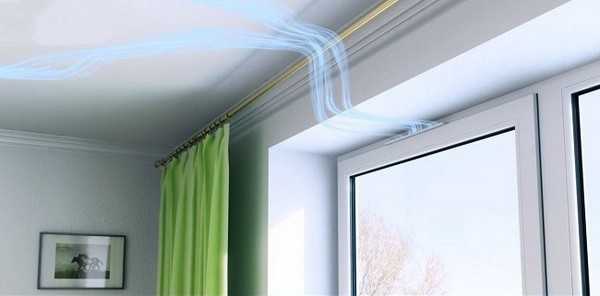

• вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

• стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
• промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
• монтажная пена;
• штукатурная смесь;
• строительный нож;
• фигурная отвертка;
• инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

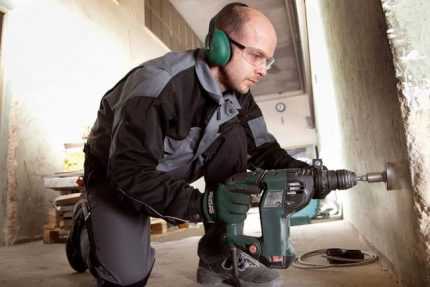

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

Галерея изображений

Фото из

Шаг 1: Разметка перед формированием отверстия для установки приточника

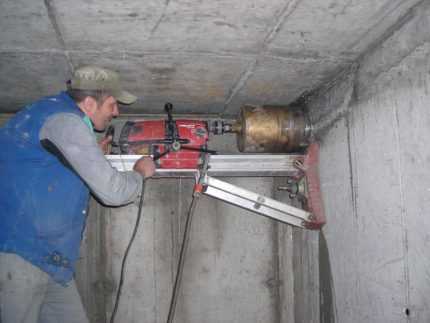

Шаг 2: Расположение бурового станка с требующимся уклоном

Шаг 3: Удаление пыли из пробуренного отверстия

Шаг 4: Установка в отверстие кожуха клапана с решеткой

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

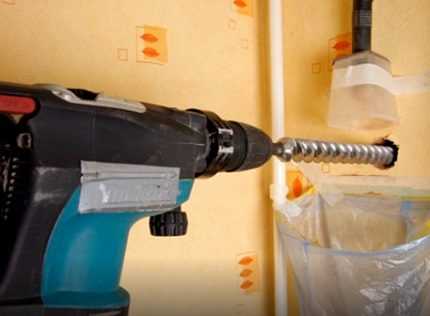

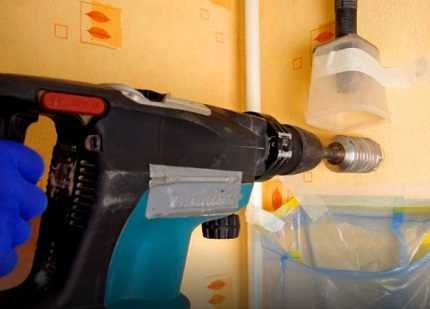

Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

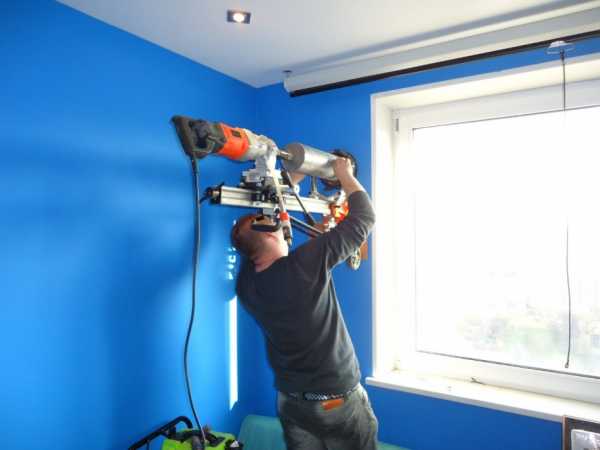

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

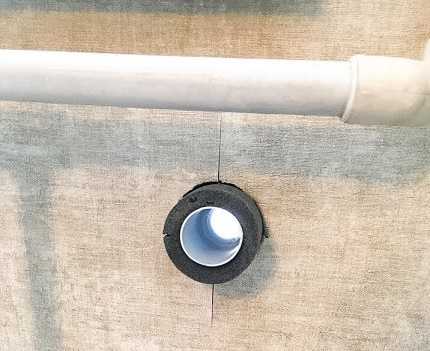

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

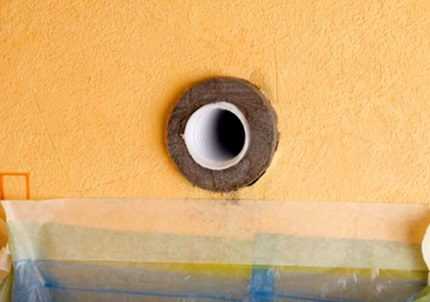

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Также у нас есть материал, где более подробно описан приточного стенового клапана.

После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки

Обслуживание вентиляционного клапана

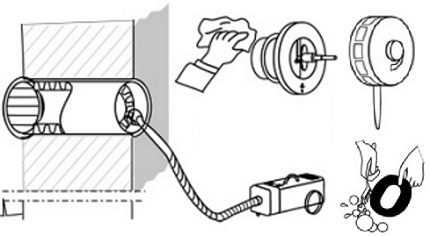

Приточное устройство необходимо регулярно чистить. В условиях мегаполиса выполнять чистку внутренних элементов необходимо дважды в год – пыль, мелкие частицы грязи и копоть от автомобильных газов оседают на фильтре прибора.

Очищать клапан лучше в теплую безветренную погоду, чтобы через отверстие в стене не задувал холодный воздух. Необходимо снять крышку с внутренней стороны прибора, извлечь фильтрующий элемент и шумоизоляцию.

Если фильтр и шумобарьер изготовлены из синтетики, то их достаточно промыть в мыльной воде, высушить и установить обратно

Канал воздуховода тоже нуждается в очистке – его надо пропылесосить.  Если приточник установлен на первом или цокольном этаже, то можно снять защитную решетку со стороны улицы и выдуть мусор наружу пылесосом.

Выводы и полезное видео по теме

Видео ролик о необходимости установки, конструктивных особенностях и принципе работы приточного стенового клапана:

Пошаговая инструкция по монтажу вентканала «Домвент»:

Для врезки «приточника» в стену придется распилить наружную стену дома. При всей трудоемкости поставленная задача технически проста. Имея в наличии инструмент для бурения, владелец квартиры или дома сможет установить клапан самостоятельно.

Если при ознакомлении с материалом у вас появились вопросы по установке стенового приточного клапана, или есть ценная информация по теме статьи, пожалуйста, поделитесь ею с нашими читателями. Это можно сделать оставив комментарий внизу статьи.

sovet-ingenera.com

Обратный клапан на вентиляцию: устройства на вытяжку воздуха

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

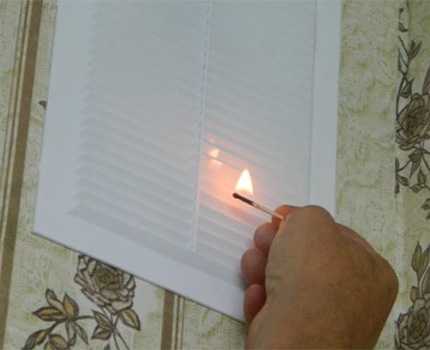

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

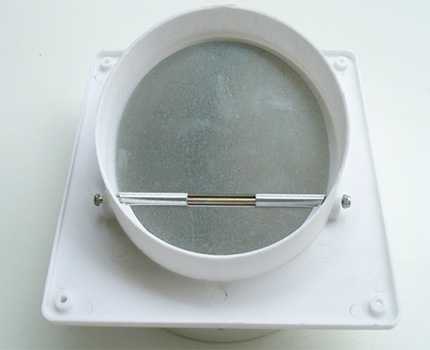

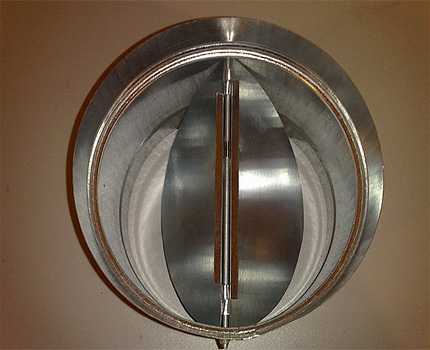

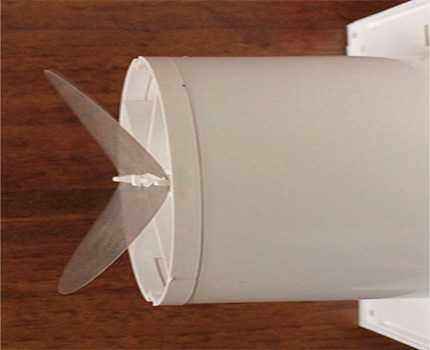

Двухстворчатое устройство для вентканалов

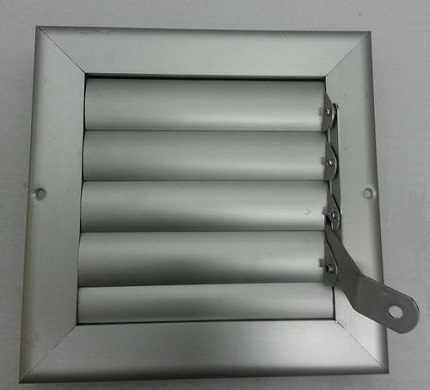

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

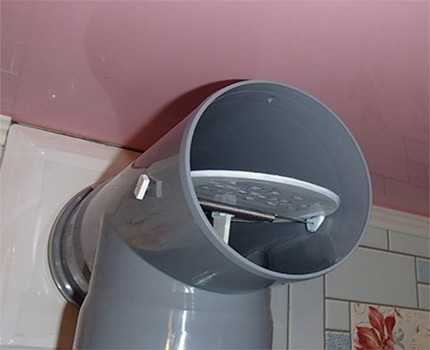

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

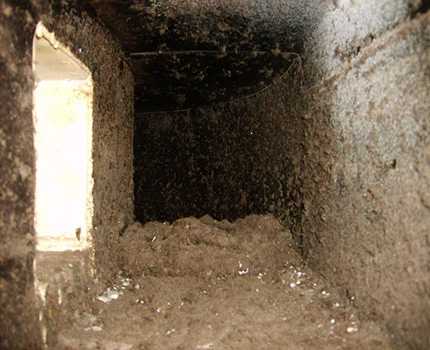

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

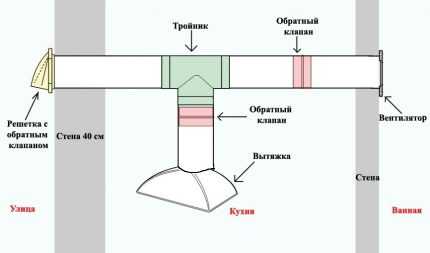

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

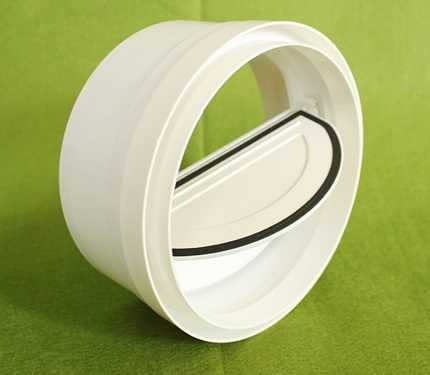

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

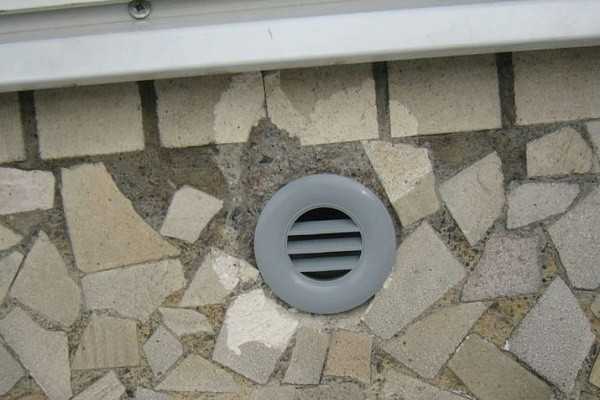

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

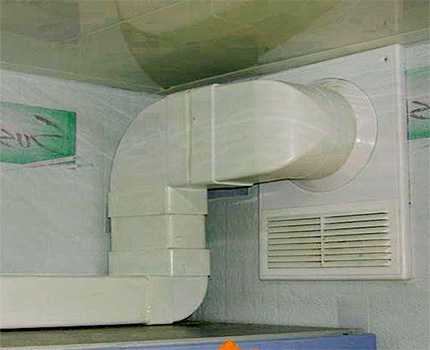

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

sovet-ingenera.com

Приточный клапан в стену своими руками: детали монтажного руководства

Желая утеплить дом люди иногда доводят его до состояния термоса. После устранения любых щелей и монтажа воздухонепроницаемых материалов блокируется поступление чистого воздуха с улицы. В результате – естественная вентиляция перестает выполнять свои функции.

Нехватка свежего воздуха плохо сказывается на здоровье домочадцев, согласны? Для улучшения воздухообмена можно установить приточный клапан в стену своими руками, предварительно изучив инструкцию по монтажу.

Вся необходимая информация изложена в нашей статье. Мы расскажем, как устроен стеновой приточник, приведем советы по выбору агрегата, а также опишем поэтапную технологию его установки.

Содержание статьи:

Назначение приточного клапана

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы.

Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой приточник с , то он более выгоден. Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Приточный клапан — устройство простое и недорогое, но очень функциональное. Если расположить его над радиатором отопления, воздух, поступающий в помещение, будет прогреваться

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами.

Когда размножившись, колонии микроорганизмов становятся видимыми,  становится все сложнее – приходится разрушать старую отделку и заменять ее на новую.

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое.

Основными его элементами являются:

1. Воздуховод — пластиковая труба. По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.
2. Внутренний корпус в виде цилиндра. Чаще всего его изготавливают с пластика. Диаметр корпуса колеблется в пределах 6-13,3 см.

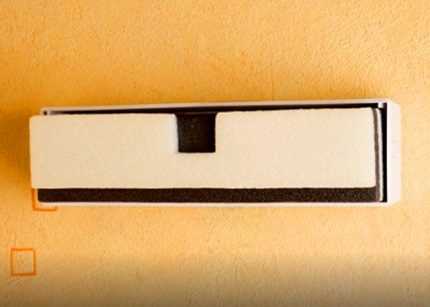

3. Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.
4. Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью. Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана.

С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Некоторые модели приточного клапана имеют воздуховод, укомплектованный вентилятором для принудительной вентиляции (+)

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания.

Стеновой клапан может иметь ручную систему регулировки или автоматическую. Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения. При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме.

Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Параметры выбора настенных приточников

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой. Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

В конструкцию оголовка входит фильтр и заслонка. Первый элемент предназначен для очистки воздуха, а второй — для координирования объема поступления воздуха (+)

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно.

Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь

Существует два типа клапанов: для инфильтрации воздуха и для приточной вентиляции. У них одна и та же функция — снабжение здания свежим воздухом.

Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

1. Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.
2. На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
3. В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Стеновые проветриватели устанавливают не только в стенах частных домов, но и используют для улучшения . Часто их ставят на нижних этажах многоквартирных домов – лучшим местом будет пространство между подоконником и радиатором.

Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Проветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека.

При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитан

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

Подробнее о методах проверки квартирной вентиляции написано в .

Кроме того, стоит учесть следующие правила:

1. Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.
2. Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Если в теле бетона попадается арматура, ее просверливают сверлами по металлу

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала.

Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления.

Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

• мощным двигателем;
• сверлильным приводом;
• комплектом алмазных коронок с разными диаметрами;
• стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
2. Просверливают технологическое отверстие, используя перфоратор.
3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной.

Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400-1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных. Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Клапан KIV выпускают в двух исполнениях — с оголовком в виде квадрата (КВАДРО) и с круглым. Первый смотрится более эстетично (+)

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2». Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если бурение стены по определенным причинам нельзя осуществить, то улучшить микроклимат в помещении можно с помощью .

Выводы и полезное видео по теме

Удачный выбор изделия для установки в стену:

Видео о полезности вентиляционного клапана с теплоутилизацией:

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Имеете опыт восстановления приточной вентиляции? А может, выполняли самостоятельно монтаж стенового клапана? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии и задавать вопросы можно в форме, расположенной ниже.

sovet-ingenera.com

Клапан приточной вентиляции: виды и типы устройств

Содержание:

• Виды приточных клапанов
• Особенности монтажа

Преимуществ у принудительной системы вентиляции более чем достаточно: усиленная циркуляция воздуха, возможность регулировать скорость движения воздушных потоков, благодаря встроенным системам фильтрации удаляются любые загрязнения. Наиболее простым способом оборудовать такой тип системы является клапан приточной вентиляции. Существует несколько их разновидностей, равно как и множество путей решения по обустройству.

Виды приточных клапанов

Монтаж принудительной системы вентиляции подразумевает использование двух различных конструкций приточных устройств. При этом каждая из них применяется с учётом требований владельца жилья, но обе выполняют одну задачу — сделать воздух в помещении свежим и чистым. Именно поэтому клапан приточной вентиляции нередко оснащён дополнительным фильтром, способным задерживать мелкие и крупные загрязнения. Вопреки опасениям владельцев жилья, проникновение влаги сквозь такие устройства исключено. Различают следующие виды устройств, обеспечивающих приток воздуха в помещение:

1. Специальная конструкция для установки в стене. Наиболее распространённая модель — клапан приточной вентиляции кив 125. Это устройство в виде трубы, по длине немного превосходящее значение ширины стены. Снаружи здания видна только вентиляционная решетка, задерживающая крупный сор, также нередко встречаются модели со встроенной системой фильтрации. Во избежание образования шумового эффекта во время работы устройства конструкция оснащена звукоизоляционным материалом, который находится внутри трубы. Стеновой клапан с другой стороны имеет выступающую часть большего диаметра, чем вентиляционная труба, которая встраивается в стену. Здесь находятся специальные отверстия, через которые воздух поступает в помещение.

Также устройство оснащено переключателем, который регулирует уровень интенсивности проникновения воздушных потоков в комнату. При желании можно полностью открыть воздушные протоки или совсем перекрыть поступление воздуха. Приточная вентиляция кив 125 имеет ряд преимуществ, среди которых:

• простота монтажа;
• возможность установки даже после того, как был завершён ремонт;
• устройство не портит внешний вид интерьера;
• проникающий воздух дополнительно прогревается, если клапан располагается вблизи батареи;
• высокая эффективность и ощутимое удобство эксплуатации.

Существует схожая модель — кпв 125 клапан приточной вентиляции. Данное устройство является аналогом КИВ-125, как по внешним, так и по внутренним характеристикам. Разница заключается исключительно лишь в марке производителя.

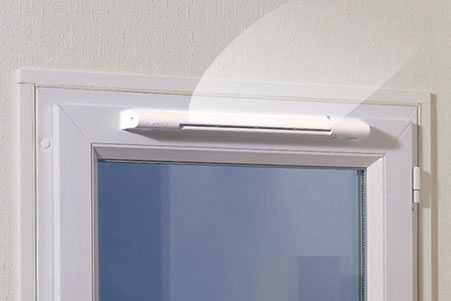

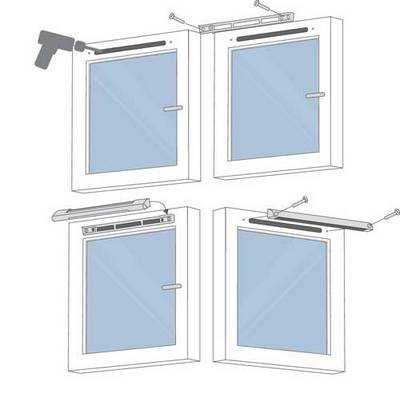

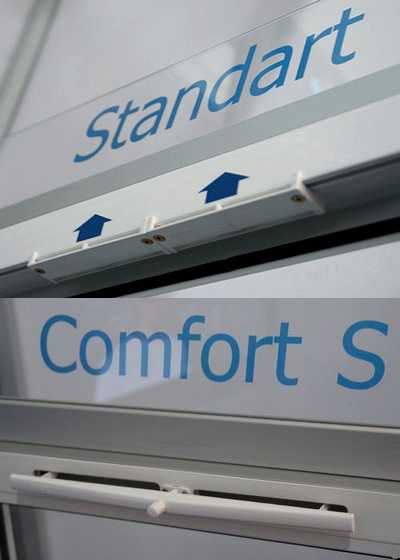

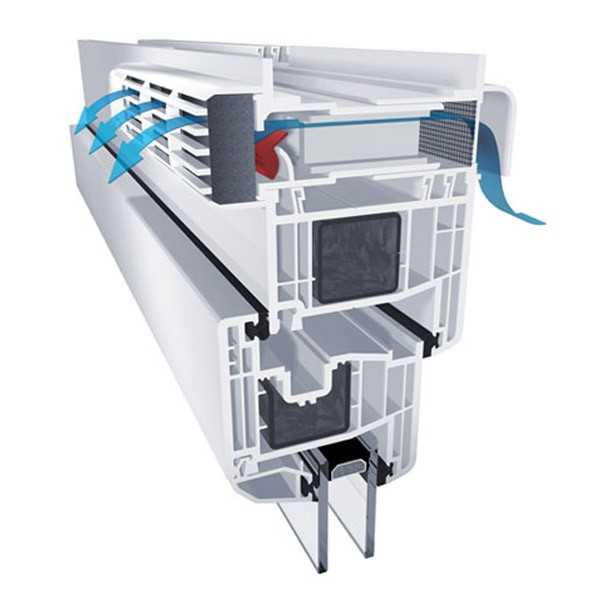

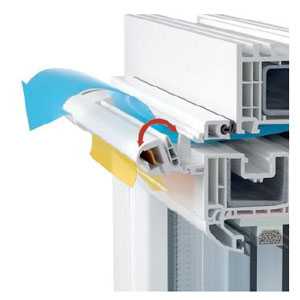

2. Клапан, встроенный в конструкцию оконного профиля ПВХ. Такие приспособления несколько более просты по своему устройству, но это ничуть не сказывается на их функциональности. Единственным отличием может служить отсутствие возможности фильтровать воздух. Однако с учётом того, что клапаны приточной вентиляции на окнах представляют собой тонкую щель, то можно не опасаться, что через неё в помещение проникнет сор или насекомые.

Регулируются такие системы специальной ручкой, которая позволяет в случае необходимости перекрыть доступ воздуха. Пластиковые оконные профили помимо функции удерживания тепла в помещении и светопропускной способности должны также обеспечить герметичность оконного блока с последующим ограничением проникновения пыли и шума с улицы. Окна с клапаном приточной вентиляции ничуть не менее функциональны, чем оконный профиль без дополнительных элементов.

Особенности монтажа

Выбирая между типами вентиляционных устройств, следует обратить внимание на достоинства и недостатки каждого их них. Например, когда речь идёт о стеновом клапане, то установка данной конструкции не требует срочного принятия решения. А, если выбираются пластиковые окна клапаны приточной вентиляции должны быть уже встроены в профиль. То есть, у владельца жилья не остаётся времени взвесить все плюсы, так как окно нужно заказывать уже сейчас и сразу требуется решить, какой конструкции оно будет.

К тому же такой вид приточного устройства исключает возможность фильтрации, а стоимость оконного профиля с дополнительными элементами будет несколько выше. Одним словом, стеновой вид клапана имеет больше преимуществ. Дополнительно ко всему его достаточно легко самостоятельно вмонтировать в стену. В комплектацию приточного клапана входит выступающая часть белого цвета с отверстиями для доступа воздуха в помещение, труба диаметром 132 мм, качественный шумоизолятор внутри трубы, а также вентиляционная решётка, дополнительно оснащённая москитной сеткой.

Перед тем, как начать монтаж, необходимо подобрать место, где будет располагаться клапан. Чаще всего такие приспособления монтируются в незаметном месте, а для обеспечения дополнительной функциональности вентиляционной системы лучшим решением будет установка приточного клапана в непосредственной близости к батарее. Но нередко выбираются и другие участки стены, в зависимости от потребностей и желания владельца. Стеновой клапан приточной вентиляции непременно должен располагаться в несущей стене, чтобы иметь возможность организовать доступ свежего воздуха с улицы.

Первым шагом монтажа является бурение отверстия в стене. Делается это с учётом небольшого запаса, чтобы вентиляционная труба имела возможность свободно пройти и занять правильное положение в стене. Длина клапана выбирается с учетом толщины стены (устройства можно подобрать длиной от 0,4 до 1 м). После её установки все промежутки и щели запениваются.

Для того чтобы влага и осадки не проникали внутрь вентиляционного хода, снаружи устанавливается также дождеотбойник. Если заниматься конструированием приточной вентиляции самостоятельно, не используя уже готовый клапан, то отверстие в стене бурится под наклоном, тогда пропадает необходимость в дополнительных защитных устройствах снаружи вентиляционного канала.

oventilyatsii.ru

Приточные клапаны: какие лучше?

Наверх Перепланировки

• Каталог домов

С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор

• Квартира
• Спальня
• Кухня
• Столовая
• Гостиная
• Ванная комната, санузел
• Прихожая
• Детская
• Мансарда
• Маленькие комнаты
• Рабочее место
• Гардеробная
• Библиотека
• Декорирование
• Мебель
• Аксессуары
• Загородный дом
• Ландшафт
• Системы хранения
• Коридор
• Уборка

Строительство и ремонт

• Фундамент
• Кровля
• Стены
• Окна
• Двери и перегородки
• Потолок
• Балконы и лоджии
• Внутренние конструкции
• Пол
• Водоснабжение и канализация
• Отопление
• Вентиляция и кондиционирование
• Газо- и энергоснабжение
• Освещение
• Сантехническое оборудование
• Безопасность и домашняя автоматика
• Бани, сауны, бассейны
• Строительные материалы
• Отделочные материалы
• Инструменты
• Техника
• Законы и финансы

• Журнал
• Новости
• События
• Форум

Войти

www.ivd.ru

Стеновой приточный клапан вентиляции

Последние 7 лет в жилых помещениях особой популярностью пользуются герметичные окна из ПВХ, дерева или алюминия. Они привели к весьма специфическим осложнениям в области создания идеального микроклимата помещения. Использование окон в 2–3 уплотнения абсолютно исключает приток свежего воздуха в помещениях, который ранее присутствовал за счет наличия щелей.

Клапан притока воздуха

Исправить и нормализовать внутренний микроклимат возможно, только если использовать стеновой приточный клапан ручного или автоматического управления.

Виды вентиляционных устройств

Монтаж принудительной вентиляционной системы подразумевает в себе использование 2 разных конструкций приточных устройств. Следует заметить, что каждая конструкция используется в соответствии с требованиями жильца и обеспечивает помещение свежим воздухом.

По этой причине практически каждый современный клапан дополнительно оснащается специальным фильтром, способствующим задержание мелких и крупных загрязнений, а также проникновению влаги внутрь помещения.

Виды вентиляционных систем

На сегодняшний день различают 2 вида устройств:

1. Конструкция, расположенная на стене. Такая модель является наиболее распространенной и легкой в исполнении. Визуально такое устройство представляет собой сквозную трубу в стене, которая снаружи закрывается только вентиляционной решеткой. За такой решеткой, в самой стене, часто устанавливают системы дополнительных фильтраций и шумоизоляций. Следует отметить, что с внутренней стороны отверстие имеет больший диаметр, что обеспечивает поступление свежего воздуха требуемого объема.
2. Вентиляционный клапан, встроенный в оконную конструкцию современного окна. Такого рода вентиляционные системы относят к более простым устройствам, что никоим образом не влияет на их работоспособность. Единственным отличием и недостатком от настенных является отсутствие возможности установки фильтров.

Регулирование потока воздуха таких систем осуществляется при помощи специальной ручки, которая позволяет в случае необходимости перекрыть поступление воздуха.

Достоинства принудительной вентиляции

Принудительная система вентиляции имеет массу достоинств, среди которых:

• усиленная циркуляция воздушного потока;
• возможность регуляции скорости движения воздуха;
• удаления воздушных загрязнений.

Рациональность использования

Если в помещении установлены современные стеклопакеты, то регулирование воздуха является абсолютно нарушенным и приводит к накоплению углекислого газа, водяных испарений в результате человеческой деятельности.

Конструкция и размеры клапана КИВ Квадро

В результате повышения уровня относительной влажности на холодных элементах образуется плесень и другие паразиты. Для смягчения такой проблемы жильцы помещений устраивают залповое проветривание помещения.

Недостатками такого способа являются: резкие перепады внутренней температуры, проникновение грязи и пыли извне, исчезновение шумоизоляционных свойств во время проветривания; резкий перепад температуры для растений, отсутствие контроля процесса и экономии тепловых ресурсов.

Такие же недостатки имеются и при щелевом режиме проветривания, несмотря на более лояльный способ разгерметизации окна.

Критерии выбора

Для обеспечения доступа свежего воздуха без ухудшения шумозащитных свойств окон сегодня устанавливаются вентиляционные клапаны, которые необходимо выбирать в соответствии некоторых критериев:

• Стоимость. Стоимость клапана, как достаточно сложного инженерного устройства может достигать одной третей от цены самого окна. Однако стоит учесть, что для нормального и долголетнего функционирования следует купить дорогостоящий и проверенный клапан.

• Область установки. Современные модели приточных клапанов могут быть установленные непосредственно на окне или сквозь соседнюю стену. Следует отметить, что установка клапана сквозь стену обойдется дороже в монтаже и может испортить эстетический фасад здания.

Гигрорегулируемый клапан контролируемый расход воздуха в зависимости от уровня относительной влажности внутри помещения

Если рассматривать установку клапана непосредственно на пакет, то образуется 2 различных варианта возможного монтажа:

1. Замена старого стеклопакета на новое окно меньших размеров и в образовавшуюся щель установить клапан.
2. Установка клапана в существующий современный стеклопакет.

• Способ управления клапаном. Современные модели вентиляционных клапанов бывают 2 типов: ручного или автоматического управления. Агрегаты с ручным управлением требуют постоянного контроля различных показателей, влияющих на качество воздуха в помещении.

• С автоматическим управлением все намного проще, так как все процессы происходят независимо от внешнего воздействия и желания. Процесс регулирования и нормализации климата в помещении осуществляется посредством показателей влажности и температуры в пространстве.

• Уровень шумозащиты. На сегодняшний день все модели вентиляционных клапанов имеют собственный уровень шумозащиты, который необходимо выбирать в соответствии с установленными окнами и потребностями проживающих.

• Соответствие с установленными нормами воздухообмена. Каждый установленный клапан должен выдавать поток воздуха в соответствии с установленными нормами .

• Работоспособность в суровых условиях. Ввиду того что изготовление устройства осуществляется в страх с не столь суровым климатом, конструкция вентилей может нести некоторые недочеты в особо холодное время года. Ярким примером такого недостатка является наличие конденсата и его дальнейшее замерзание при особо низких температурах.

Появление конденсата или наледи на вентиле, прежде всего, зависит от температуры и влажности с внутренней и внешней стороны окна, реализации воздушных потоков и режимов работы.

Монтаж принудительной вентиляции

Перед осуществлением начала работ необходимо определить местоположение устройства. Наиболее распространенным вариантом расположения является расположение в непосредственной близости к отопительной системе.

Монтаж стенового клапана можно осуществить как своими руками, так и при помощи квалифицированных специалистов. К первому этапу работы относиться бурение отверстия в несущей стене. После установки стены все промежутки заполняются специальной строительной пеной.

Для осуществления монтажа самостоятельно вам понадобиться: наружная сетка белого цвета со специальными отверстиями, обеспечивающими доступ в помещение, труба, качественный шумоизолятор и набор специальных фильтров, вентиляционная решетка с москитной сеткой.

Установка принудительной вентиляции – это единственное правильное решение для здравомыслящих и заботящихся о себе людей. Такая небольшая и незаметная конструкция способна существенно повысить качество уровня жизни людям.

klivent.biz

виды приточной вентиляции, установка, видео

Содержание статьи

Современная строительная индустрия разработала герметичные пластиковые окна, которые получили повсеместное применение. Но, в тандеме с естественной вентиляцией, пластиковые стеклопакеты работают неоднозначно. При использовании режимов встроенного макро- и микропроветривания либо не обеспечивается нужного объема воздуха, либо устраивается настоящий сквозняк. А при закрытых пластиковых окнах вытяжка вовсе не работает и появляется духота. Вентиляционный клапан для пластиковых окон стал отличным решением возникшей проблемы. Не нарушая герметичности оконных конструкций, клапаны способны не только обеспечивать проветривание помещения при полностью закрытых окнах, но и бороться с образованием на них конденсата.

Достоинства использования вентиляционных клапанов:

1. Создание параметров микроклимата, необходимых для здоровья человека.
2. Увеличение срока эксплуатации помещений вследствие удаления избыточной влажности и предотвращения образования плесени и грибка на стенах, особенно кухонь, балконов и лоджий.
3. Экономия тепла вследствие контролируемого притока воздуха.
4. Безопасность: уменьшается вероятность проникновения злоумышленников, ведь проветривание идет при закрытых окнах.
5. Простота использования.

Разновидности клапанов вентиляции

1. Клапаны щелевого типа. Бывают механического и автоматического исполнения. Проветривание помещения происходит путем снабжения его свежим воздухом сквозь канал размером 170-400*12-16 мм. Клапан может иметь два блока: наружный (впускной) и внутренний (регулирующий), либо один универсальный. Достоинствами клапана является возможность обеспечения большого воздухообмена и установка без демонтажных работ оконных блоков.

   Создание приточной вентиляции пластиковых окон с помощью щелевого клапана

2. Клапаны фальцевого вида. Обеспечивают приток наружного воздуха посредством фальцевых вырезов в оконном блоке. Характеризуются малой пропускной способностью, сохранением уровня звукоизоляции, демократичной стоимостью и также не требуют демонтажа окна для установки.
3. Клапаны накладного типа. Отличаются максимально высоким притоком воздуха и серьезными недостатками. К ним относится отсутствие возможности установки на имеющиеся пластиковые окна и ухудшение показателей звуко – и теплоизоляции. Нашли широкое применение в обеспечении вентиляции производственных объектов.

Критерии выбора оконных клапанов вентиляции

Для того, чтобы работа приточного вентиляционного клапана на пластиковых окнах была эффективной, необходима многофункциональность этого устройства. Для определения класса вентиляционных клапанов существуют следующие важнейшие характеристики:

• Обеспечение требуемых параметров воздухообмена: клапан должен работать на приток наружного воздуха, равный не менее 30 м3/час (в расчете на 1 человека).
• Обеспечение необходимого уровня шума: для стандартных пластиковых окон этот показатель установлен на уровне 30-35 дБ.
• Особенности зимней эксплуатации: данный показатель зависит от материала изготовления клапана, разницы наружных и внутренних температур, параметров воздушного потока. Для эффективной работы клапана проветривания и предотвращения его обледенения важно соблюдать качественную тепловую изоляцию конструкции клапана и применение так называемого «теплового разрыва» из пластика между внешней и внутренней поверхностью его металлического корпуса.
• Способ регулирования: возможна установка приточных клапанов для пластиковых окон с автоматическим, ручным и смешанным регулированием (тандем двух предыдущих типов).
• Место работы клапана: существует оконный вариант установки и стеновой. При монтаже на стене значительно повышаются затраты на пробивку отверстия в ограждающих конструкциях помещения и нарушение экстерьера фасада появлением посторонних элементов. Оконный вариант более экономичен, прост и незаметен.
• Способ монтажа конструкции: установка уже в имеющийся пластиковый стеклопакет или заменяя стеклопакет на новый с уменьшением его размеров.

Совет: Не стоит рассматривать клапана, не оснащенные возможностью регулирования, поскольку необходимость в изменении притока воздуха продиктована практикой.

Наиболее популярные конструкции

Клапаны вентиляции окон Aereco

Французская разработка компании Aereco нашла в России широкое применение. Клапан приточной вентиляции оснащен возможностью регулирования посредством датчика, состоящего из нескольких полиамидных пластинок, при расширении приводящих в движение открывающий механизм. Монтаж может производиться как в пазы, прорезанные в оконном блоке, так и на стенку помещения.

Принцип работы приточного клапана Aereco

Особенностью клапанов Аэрэко является удаление датчика влажности от клапана, которое обеспечивает реальное отражение параметров воздуха в помещении. К преимуществам можно отнести отсутствие потребности в любых видах энергии, прокладки воздуховодов и бесшумность действия. Линейка клапанов вентиляции пластиковых окон Aereco насчитывает несколько модификаций, отличающихся по степени регулирования и шумовому исполнению.

Схема установки клапана Aereco

Системы оконного проветривания Air-Box

Российская компания Мабитек решила не отставать от зарубежных коллег и разработала поистине универсальные клапаны проветривания окон Air-Box, установка которых возможна на оконных блоках любой конструкции. Несомненным его достоинством является возможность установки в фальце оконного блока, которая делает клапан незаметным.

Стандартный вариант исполнения (Air-Box Standart) предполагает монтаж двух частей клапана: нижнего наружного, забирающего воздух с улицы, и верхнего, подающего поток свежего воздуха в помещение. Принцип действия клапана основывается на создании разряжения в помещении при закрытых окнах и работающей вентиляции, под действием которого осуществляется открытие лепестков клапана и создание постоянного воздухообмена около 6 м3/час.

Важно: Приточная вентиляция на пластиковые окна будет эффективно справляться со своей задачей только при исправно работающей вытяжной вентиляции.

Эта марка также выпускает ряд шумозащитных клапанов, маркируемых серией Comfort. Они отличаются возможностью выбора варианта монтажа. Обычная установка предполагает фрезеровку оконного профиля, в то время как безфрезерную можно выполнить самостоятельно с помощью снятия уплотнителя, при этом понадобится всего 10-15 минут времени. Для данных клапанов предполагается ручное регулирование. Модификация Comfort S разработана специально для глухих оконных конструкций и предполагает сквозное сверление оконного блока, поэтому возможно прямое продувание.

Различные модели вентиляционных клапанов для пластиковых окон Air-Box

Все клапаны Air-Box выходят в лидеры по причине их разумной стоимости, эффективной работы, сравнительно небольших габаритов и простой технологией установки.

Для создания и поддержания необходимого микроклимата на балконе или лоджии, помимо вентиляции, нужно качественное утепление. Как утеплить балкон своими руками вы узнаете из нашей отдельной статьи.

Если вашим окнам требуется регулировка, инструкцию по ее проведению вы найдете здесь.

А про различные варианты пленок для тонировки окон и про их монтаж читайте на этой странице.

Монтаж клапана

Профессионалы применяют два варианта монтажа вентиляционных клапанов. Первый предполагает демонтаж старого стеклопакета и установку нового с уменьшенными размерами. При этом щель, образовавшуюся между оконным проемом и блоком, занимает сам клапан. У этого способа есть существенные минусы: повышение затрат, необходимых на заказ и монтаж нового оконного блока, и уменьшение площади светопрозрачных конструкций.

Вентиляционный клапан для пластиковых окон, установка которого проходит по второму варианту, монтируется в место переплёта. Удобство данного метода оценят хозяева помещений, в которых уже смонтированы герметичные пластиковые стеклопакеты. Все манипуляции по установке клапана займут не более получаса.

На видео продемонстрирован процесс монтажа щелевого клапана Air-Box.

Способы регулирования

Клапан для оконной вентиляции

В зависимости от устройства механизма клапана, поток приточного воздуха на пластиковых окнах с вентиляцией может регулироваться или иметь постоянные параметры. Оптимальные условия внутреннего микроклимата помещения поможет создать клапан с возможностью регулирования, которое бывает как ручным, так и автоматическим. Последний тип регулирования является более комфортным и осуществляется на основании показаний датчика гигрорегулирования, который отслеживает значение влажности воздуха в комнате. Регулирование происходит посредством перемены сечения проходного канала для воздуха в нескольких режимах, вплоть до полного закрытия. Максимальное сечение соответствует наибольшему значению влажности. Данный тип регулирования позволяет уменьшить теплопотери, поскольку проветривание происходит лишь тогда, когда в помещении находятся люди и происходит повышение влажности воздуха. Когда помещение пустует и влажность снижается, клапан полностью закрывается.

Выбору ручного способа настройки сопутствует необходимость постоянных раздумий о том, в какое время проветривать, какова очередность проветривания помещений и о времени открытия клапана, необходимого для проветривания. Ручная настройка способна лишь ограничивать воздушный поток при порывистом ветре. Такая настройка более грубая и может привести к возникновению сквозняков в помещении.

Уход и обслуживание

Еще одним неотъемлемым плюсом вентиляционных клапанов проветривания для окон является простота его обслуживания. Для его комфортной работы достаточно только один раз в год очистить его поверхность от загрязнений, в этом и заключается весь уход.

Понравилась статья?
Сохраните ее!

Остались вопросы? Задавайте их в комментариях!

balkonsami.ru
