Приточная система вентиляции

Приточную вентиляцию по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на приточную вентиляцию, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Приточная вентиляция поможет вам решить вопрос полноценного воздухообмена в квартире и создать здоровый микроклимат в соответствии с ГОСТ 30494-2011.

Согласно строительным регламентам в каждой квартире монтируется система вытяжной вентиляции: отработанный воздух выводится из помещения через вентиляционные отверстия на кухне и в санузле, в то время, как чистый воздух с улицы под естественной тягой просачивается в помещение через щели ограждающих конструкций (окна, двери) и сами стены.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Преимущество данного метода в том, что воздушные потоки в квартире «запирают» воздух на кухне и в санузле, не дают запахам распространяться по квартире.

Рис 1. Схема циркуляции воздуха в естественной приточно-вытяжной системе вентиляции

Однако применение теплоизолирующих строительных материалов и пластиковых окон сводят к нулю эффективность естественной вентиляции: не остается свободных каналов для поступления свежего воздуха в квартиру. В результате в помещении может возникнуть отрицательное по отношению к улице давление, и по каналам вытяжной вентиляции в помещение начнет поступать воздух с улицы, распространяя запахи из кухни и санузла по квартире.

Таблица сравнения естественной и принудительной систем вентиляции

Параметры сравнения	Естественная вентиляция	Принудительная вентиляция
Объем приточного воздуха	Произвольный, зависит от погодных условий и характеристик ограждающих конструкций	Определяется производительностью вентиляционного оборудования
Точка выхода	Произвольно, обычно – окна и двери	Точка установки оборудования (бесканальные системы) или проектные точки в канальных системах.
Температура приточного воздуха	Соответствует уличной температуре	Можно контролировать с помощью нагревательного/охлаждающего или рекуперационного блока вентустановки
Чистота воздуха	Идентична уличному воздуху	Можно очищать от пыли и других вредных примесей
Энергозатраты	Бесплатно	Зависит от мощности вентиляционной установки и наличия дополнительных функций
Шум	На практике: чем производительнее система естественной вентиляции, тем ниже шумоизоляция помещения от внешней среды	Надежная звукоизоляция от внешней среды. Система воздуховодов практически бесшумна, вентиляционное оборудование оборудовано шумоизоляционным кожухом.

Виды приточной вентиляции

Все виды приточной вентиляции можно разделить на:

• Бесканальные
• Канальные

В бесканальных системах приток свежего воздуха осуществляется через специальные устройства или клапана, вмонтированные в стены или окна. Преимущество таких систем в том, что они занимают минимум пространства, однако воздухообмен осуществляется через одну конкретную точку, нередко создавая в помещении сквозняки.

В канальных системах вентиляции используется разветвленная сеть воздуховодов, доставляющих воздух в проектные точки по всей квартире или дому. Зачастую канальные системы более производительны, и позволяют реализовать функции нагрева и очистки воздуха.

Функции приточной вентиляции можно возложить и на бытовой кондиционер (сплит-систему), если среди его функций есть приток свежего воздуха – в недорогих моделях есть только рециркуляционный воздухообмен, и для вентиляции помещений они не подходят.

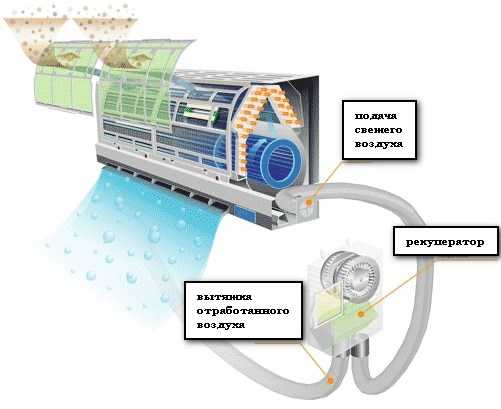

Рис 2. Принцип устройства кондиционера с подмесом свежего воздуха

Бесканальная приточная вентиляция

В зависимости от степени сложности

бесканальная приточная вентиляция делится на три вида:

• Оконные клапана
• Приточный вентилятор
• Приточная установка

Оконные клапана относятся к естественной вентиляции и в России практически не используются по климатическим условиям. Воздух поступает в помещение под воздействием естественной тяги вытяжной вентиляции, поэтому в осенне-зимний период в помещении могут образовываться холодные сквозняки, а в летнее время клапана будут практически бесполезны.

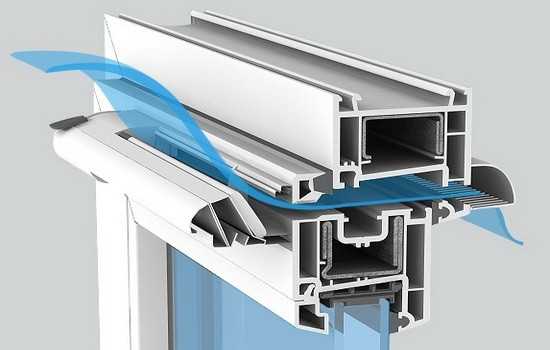

Рис 3. Принцип работы оконного клапана

Приточный вентилятор врезается в оконную систему либо внешние стены зданий. В России слабо распространены.

Рис 4. Приточный вентилятор

Приточные установки

представляют собой компактные вентиляционные системы. В шумоизолированном корпусе размещены вентилятор, фильтр и калорифер. Как следствие, воздух, проходя сквозь устройство, нагревается до регламентированных СНиП 18 ⁰С и очищается от вредных уличных примесей. Дополнительное преимущество подобной установки – помещение изолировано от уличного шума, что в принципе невозможно при использовании клапанов и обычных вентиляторов. Большинство приточных установок используется в канальных системах вентиляции, но есть и отдельные модели для самостоятельной установки.

Пояснение на вопрос: зачет нагревать приточный воздух. При попадании холодных воздушных масс в отапливаемое помещение образуется конденсат, затем в условиях повышенной влажности начинают активно расти плесневые грибы – токсичные для человеческого организма.

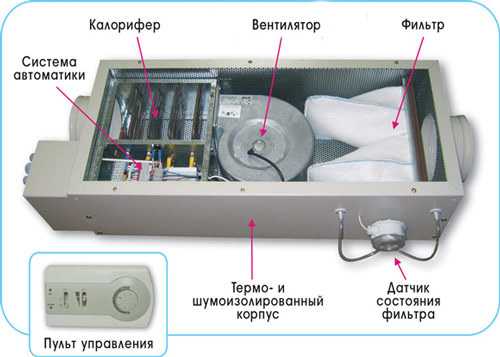

Рис 5. Устройство приточной установки

Большинство приточных установок оснащено фильтром грубой очистки, который не захватывает мелкую атмосферную пыль и другие вредные примеси. Для вентиляции загородного коттеджа этого достаточно, но в городской черте будет разумно укомплектовать вентиляционную установку дополнительным фильтром класса F7 – он задерживает даже частицы размером менее 1 мкм. Наиболее глубокую очистку воздуха обеспечивают фотокаталитические и угольные фильтра.

Канальная приточная вентиляция

Для полноценного воздухообмена во всем доме (квартире, офисе и т.д.) используются канальная приточная вентиляция. Чистый воздух от приточной установки доставляется в проектные точки по специально оборудованным воздуховодам.

Единственный недостаток канальной вентиляции – разветвленная сеть воздуховодов, которые необходимо скрыть в запотолочном пространстве.

На рисунке 5 подробно описано, как воздух по встроенным каналам механической приточной вентиляции попадает во все комнаты здания, чтобы затем, вытесняя отработанные через воздухозаборники системы естественной вытяжной вентиляции.

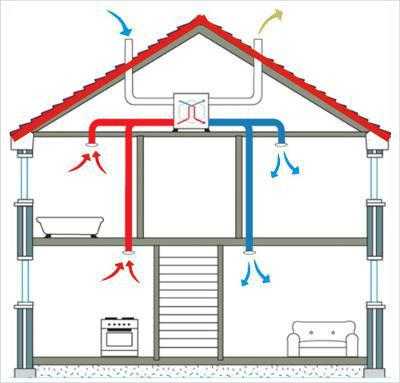

Рис 5. Схема циркуляции воздуха в частном доме

Для вентиляции крупных объектов (загородный дом, офис и т.п.) приточная установка вынуждена нагревать большой объем воздуха, что сказывается на энергозатратах. Их можно снизить несколькими способами:

• Установка рекуператора в приточно-вытяжной вентиляционной установке – приточный воздух нагревается за счет удаляемого.
• Установка водяного калорифера – воздух нагревается от системы отопления.
• VAV-система с тонкими настройками подает воздух только в те помещения, где в этом есть необходимость.

Нормы расчета приточной вентиляции

Расчет принудительной приточной вентиляции осуществляется согласно СНиП 41-01-2003 и МГСН 3.01.01, которые регламентируют кратность воздухообмена в зависимости от назначения помещения.

Согласно нормативам, в течение каждого часа должна осуществляться полная замена воздуха в жилом помещении. Объем каждой комнаты рассчитывается по формуле:

V = A х B х h,

Где А и В – это длина и ширина комнаты, а h – ее высота.

Кратность воздухообмена для кухни обычно рассчитывается исходя из количества оборудования и приборов, выделяющих тепло. Нормативы колеблются в пределах 1,5 – 2 раза.

Расчет воздухообмена в санузле высчитывается из нормативов 50 м³/ч на унитаз и 25 м³/ч на ванную.

Помимо расчета воздухообмена по объему и назначению помещений, необходимо учитывать, что в каждую жилую комнату необходимо обеспечить до 60 м³/ч свежего воздуха на каждого человека (30м³/ч – для спальни).

Нормы воздухообмена в офисных помещениях составляют примерно 50 м³/ч на каждого сотрудника.

Суммируя объем необходимого воздухообмена в каждом отдельном помещении, вы получите необходимую мощность приточной установки.

Ограничения приточной вентиляции

Нормативных значений воздухообмена вполне достаточно для создания комфортного микроклимата. Слишком медленный воздухообмен снижает эффективность системы вентиляции в целом (отработанный воздух долго остается в помещении), а более высокие значения при отсутствии согласованной вытяжной вентиляции могут привести к ряду негативных последствий:

• Сквозняки в квартире/доме
• Завышенное энергопотребление вентустановки (нагрев воздуха)
• Нарушения в работе естественной вытяжной вентиляции

Если первые два пункта доставляют неудобства исключительно вам, то избыточное давление в общедомовом канале вытяжной вентиляции может нарушить вентиляцию у ваших соседей, в том случае, если в вашем доме есть сборные каналы вентиляционной системы.

Для вентиляции квартир и загородных домов используют бытовые приточные установки с низким уровнем шума, имеющие производительность от 300 – 500 м³/ч (в квартирах) до 2000 – 3000 м³/ч (в коттеджах и офисах).

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

Приточно-вытяжная вентиляционная установка (ПВУ) — Zetsila

Главная страница » Приточно-вытяжная вентиляционная установка (ПВУ)

Оборудование вентиляционных систем до недавнего времени разделялось на две отдельных составляющих – приток и вытяжка. Каждую из двух функций вентиляции обеспечивала индивидуальная система. Нередко приточная и вытяжная вентиляция монтировались на значительном удалении одна от другой и объединялись только в порядке обслуживания общего объекта. Современные конструкции систем вентиляции изменили ситуацию. Теперь чаще встречается вентиляционная приточно-вытяжная установка (ПВУ), объединяющая общей конструкцией каналы притока и вытяжки.

Содержимое публикации

Модульная ПВУ – приточная и вытяжная установка вентиляции

Модульный вентиляционный агрегат ПВУ представляет собой совершенную (в широком смысле) конструкцию, выстроенную на основе сочетания всех необходимых элементов обработки воздуха.

Структурная схема: 1 — воздушные клапаны; 2 — карманные фильтры; 3 — рекуператор роторный; 4 — радиатор водяной; 5 — вентилятор; 6 — электродвигатель

Конструкция ПВУ (приточно-вытяжной установки) вентиляции включает широкий набор функциональных блоков, призванных обеспечить эффективность циркуляции воздушной среды:

• клапаны разного назначения,
• фильтры первичной и вторичной очистки,
• роторный и пластинчатый теплообменники,
• воздухонагреватель и воздухоохладитель,
• вентиляторы и моторы,
• шумоглушители и распределители потока.

Рассмотрим в качестве примера классическую конструкцию приточно-вытяжной вентиляционной установки «Danvent DV» от зарубежного производителя – компании «Systemair».

Система воздушных клапанов

Клапаны пропуска/блокировки воздушных потоков конструктивно построены на основе алюминиевых створок с механизмом асинхронного разворота. Такое исполнение наделяет клапаны улучшенными аэродинамическими свойствами.

Уплотнение клапанных створок и зазора по периметру каркаса вентиляционных каналов обеспечивают прокладки из плотной резины. Уплотнением исключается свободный неконтролируемый доступ воздуха.

Если требуется эксплуатация вентиляции в низкотемпературных условиях, конструкция створок клапанов допускает возможность утепления этих деталей.

Воздушный клапан вентиляционного агрегата ПВУ имеет прочную стальную ось квадратного сечения, через которую передаётся усилие от механизма движения.

Передаточная ось вращается внутри капроновых втулок, не требующих обслуживания. Механизм движения створок клапана выведен на внешнюю боковую сторону каркаса.

Воздушный клапан вентиляционной приточно-вытяжной установки. Расположен на фото слева. Находится в закрытом состоянии, так как система вентиляции остановлена

Рычажный механизм движения створок имеет цельнометаллическую  конструкцию, рассчитанную для работы в широком температурном диапазоне (-40 / + 65 ºС). На внешнюю сторону приточно-вытяжной вентиляционной установки выведен маркер положения клапана.

Поддерживается монтаж клапанов входящего/исходящего воздуха по схемам компоновки, позволяющим достичь 100% эффекта рециркуляции. Например, при эксплуатации ПВУ вентиляции технических помещений, где нет нужды круглосуточно подавать наружный воздух.

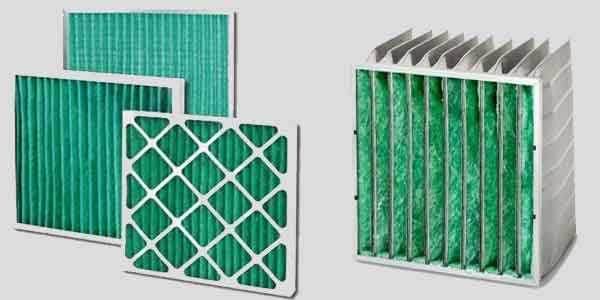

Фильтрующие панели грубой и тонкой очистки

Новые приточно-вытяжные системы комплектуются панельными фильтрами класса G4 (стандарт EN 779 на грубую очистку воздуха). Для фильтров подобного типа характерным является их рациональное размещение внутри приточно-вытяжной вентилирующей установки, чем достигается экономия рабочего пространства.

Структура панельного фильтра канала приточной вентиляции имеет складчатую форму. Подобное конструкторское решение существенно увеличивает площадь поверхности фильтрации при малых габаритах изделия. Панельный фильтр грубой очистки обладает малым аэродинамическим сопротивлением,  длительным сроком службы.

Панельные фильтры (грубая очистка) вентиляции работают в качестве первичной очистки. Карманные фильтры вентиляции (тонкая очистка) работают в качестве основной очистки

Благодаря панельным фильтрам грубой очистки, существенно увеличивается время наработки для основного фильтра (класс F7-F9) – тонкая очистка. Установочный каркас внутри приточно-вытяжной установки вентиляции сделан с учётом надёжной герметизации фильтрующих панелей.

Отличительная черта фильтров тонкой очистки (класс F7-F9) для вентиляции — специальная форма в виде карманов. Карманная модель позволяет наращивать площадь фильтрации и пылевую ёмкость при малых габаритах самого фильтра.

Роторный или пластинчатый теплообменники (рекуператоры)

Роторный теплообменник (рекуператор) приточно-вытяжной вентилирующей установки — это высокопроизводительный модуль, предназначенный обрабатывать удаляемый воздух с высоким  эффектом утилизации тепла и влаги. Материалом изготовления роторного рекуператора вентиляции служит гофрированный алюминий.



Рекуператоры роторного типа для вентиляции компактны по габаритам, но более эффективны в сравнениях с аналогичной механикой иного типа. Уровень эффективности для стандартного исполнения вентиляционного рекуператора приближается к 80%, а модернизированное исполнение даёт до 87% КПД, в зависимости от рабочего режима системы вентиляции.

Барабан роторного рекуператора ПВУ вентиляции — считается наиболее эффективным из числа всех применяемых подобных модулей. Обеспечивает высокий процент энергосбережения вентиляционной системы

Вращение роторных вентиляционных теплообменников организовано при помощи маломощного электродвигателя (0,5 кВт) через ремённую передачу.

За счёт большого коэффициента ремённой передачи, скорость вращения не превышает 1 оборота за 10 секунд. При этом допускается регулировка скорости.

Пластинчатый рекуператор вентиляции выполняется в двух вариантах:

1. Алюминиевый модуль для работы в лёгкой среде.
2. Модуль, стойкий протии коррозии, для агрессивной среды.

Первые рекуператоры применяются в составе вентиляционных приточно-вытяжных установок бытового и хозяйственного назначения.

Вторые внедряются в конструкцию ПВУ вентиляции производственно-промышленного назначения. КПД пластинчатых теплообменников, максимум — 70%.

Рекуператоры для вентиляции, как роторный, так и пластинчатый, дополняются собирательными поддонами под влагу. Поддоны имеют отводной канал, который требуется обвязывать с линией водоотвода.

Модули воздухонагревателя и/или воздухоохладителя

Температурная обработка воздуха приточно-вытяжной вентиляционной установкой предусматривает четыре возможных варианта нагрева:

• горячей водой системы отопления,
• конденсатом холодильного агента,
• паром,
• электрическими тепловыми элементами (ТЭН).

Для производства воздухонагревателей вентиляции используются разные материалы. Конкретное изготовление зависит от условий работы вентиляционной ПВУ и вида теплоносителя.

Медные теплообменники, оснащённые алюминиевыми рёбрами, допускают использование горячей воды или конденсата хладагента.

Воздухонагреватель вентиляционной ПВУ водяной, усиленный по теплоотдаче алюминиевыми рёбрами. Вслед за таким радиатором может устанавливаться второй — под систему охлаждения (для летнего периода)

В зависимости от требуемой производительности радиатора вентиляции, используются трубки диаметром 10 или 15 мм. Нержавеющие стальные трубы с рёбрами из алюминия, предназначены под паровой нагрев.

Электрический вариант нагрева воздуха предусматривает применение элементов (ТЭН), заключённых в корпус из нержавейки.

Воздухоохладители вентиляции делаются исключительно на основе медных трубок с рёбрами из алюминия и рассчитаны на транспортировку двух видов носителей холода – воды либо фреона.

Вентиляторы и моторы приточно-вытяжных установок вентиляции

Вентилирующая ПВУ оснащается высокоэффективными радиальными вентиляторами. Конструкция вентиляторов двухстороннего всасывания имеет звукоизоляционный корпус.

Связь с электродвигателями осуществляется через ременный привод. Установкой приточно-вытяжной вентиляции предусматриваются к работе два типа вентиляторов:

1. С рабочим колесом, наделённым лопастями, загнутыми назад (ВК).
2. С рабочим колесом, наделённым лопастями, загнутыми вперед (FK).

Вентиляторы в конструктивном исполнении ВК показывают высокий КПД до 82%, а также стабильность давления воздуха. Устройства такой конструкции удобно использовать, когда требуется постоянный расход воздуха, в независимости от плотности воздушных фильтров (CAV-системы).

На системах, где поддерживается переменный расход воздуха (VAV-системы), вентиляторы ВК дополняют регулятором скорости.

Коэффициент полезного действия вентиляторов FK несколько ниже – не более 73 %. Однако в этом конструктивном варианте есть своя особенность – низкий уровень шума.

Таким вентиляторам, как правило, определяется место в конструкциях приточно-вытяжных установок вентиляции малой производительности. Здесь обычно требуется сравнительно низкая скорость рабочего колеса вентилятора.

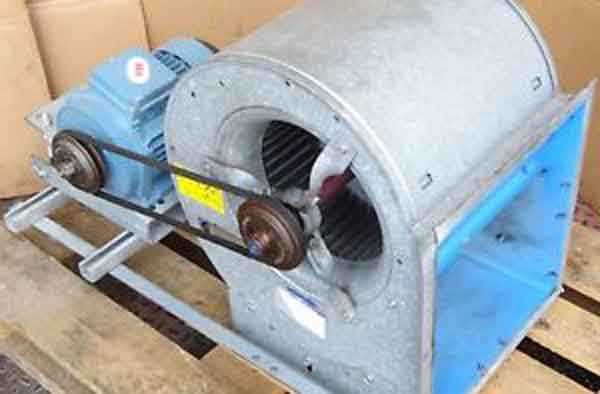

Радиальный вентилятор приточно-вытяжной вентиляционной установки. Конструкции подобного рода используются на аппаратах средней производительности

Вместе с отмеченными видами вентиляторов применяются на приточно-вытяжных установках односкоростные или многоскоростные моторы.

Не исключается применение специальных электродвигателей — взрывозащищенных, для морских судов и т.д. Плавная регулировка скорости (расход воздуха) вентиляции достигается за счёт внедрения преобразователей частоты.

Шумоглушители и распределители воздушного потока

Поглощение шума на приточно-вытяжных вентиляционных установках нового типа достигается благодаря пластинчатым шумоглушителям. Монтаж шумоглушителей предусмотрен внутри воздуховода непосредственно на выходе воздушного потока.

Эффект поглощения шумов даёт специальный материал, которым покрыты пластины, предназначенные нивелировать шумы. Поглощающий материал подразделяется на три категории:

1. Стандартный – обычное исполнение.
2. Устойчивый к износу – рассчитанный под жёсткую сухую чистку.
3. Синтетический – рассчитанный под жёсткую влажную чистку.

Монтаж распределителей воздуха приточно-вытяжной вентиляции предусматривается непосредственно после вентилятора. Распределение выполняется по всей площади поперечного сечения.

Монтируется распределитель воздуха перед шумоглушителем, при условии размещения последнего в непосредственной близости от выходного окна улитки вентилятора.

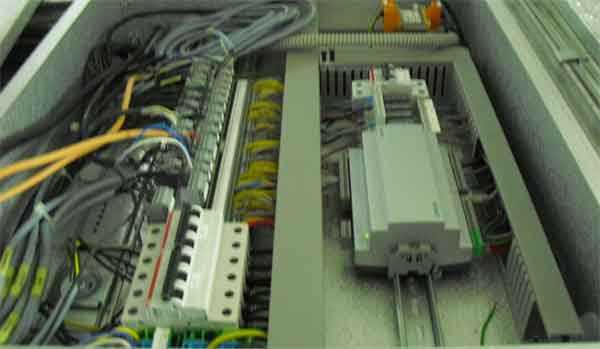

Управление приточно-вытяжной установкой

Работа вентиляции ПВУ полностью автоматизирована. В частности, эксплуатация приточно-вытяжных вентиляционных установок «Danvent DV» поддерживается контроллером марки «Corrigo»..

Модуль управления системой вентиляции из серии ПВУ. Здесь присутствует силовая коммутационная группа, а также контроллер «Corrigo», обеспечивающий полную автоматизацию процессов обработки воздуха

Модуль управления размещается на верхней части корпуса приточно-вытяжной установки. Для пользовательского управления в удобное место выносится кнопочный пульт.

Управлять системой и обслуживать приточно-вытяжную установку, по мере необходимости, просто и удобно. Конструкторы предусмотрели и просчитали практически все мелочи.

Выносной пульт управления приточно-вытяжной вентиляционной установки. Удобная информационная панель для контроля и настройки параметров

К примеру, чтобы осмотреть электродвигатель приточно-вытяжной установки или вентилятор, нет нужды разбирать половину системы.

Достаточно отвернуть один фиксирующий винт на технических «салазках» и выдвинуть мотор вместе с вентилятором вперёд к дверному проёму.

Некоторые модификации вентиляционных приточно-вытяжных установок поддерживают также «салазочный» съём рекуператоров.

Если требуется глобальный ремонт, все двери корпуса легко снимаются путём выемки штырей из петель каждой дверной панели. Конструкция модульная. Каждый модуль доступно снять в отдельности.

Ещё про оборудование компании «Systemair»

zetsila.ru

Приточно-вытяжная вентиляция в квартире: установки, фильтрация

Содержание статьи:

Здоровый микроклимат в квартире может обеспечить только хорошая вентиляция. Современные строительные технологии практически сводят на «нет» эффективность систем естественного воздухообмена. Поэтому потребители все чаще задумываются об установке приточно-вытяжной вентиляции в квартирах.

Важность вентиляции квартиры

Конденсат из-за плохой вентиляции

Признаки плохой вентиляции в квартире:

• затхлый запах;
• ароматы кухни распространяются в другие помещения;
• душно в помещении ванной комнаты;
• в туалете долго стоит запах освежителя воздуха;
• в дальних углах и возле окон может появиться плесень.

Но неприятные запахи – это не самое страшное. Жильцы в непроветриваемой квартире страдают от нехватки кислорода в зимнее время: подавленное настроение, резь в глазах и быстрая утомляемость – это лишь самые первые признаки недостатка кислорода в организме.

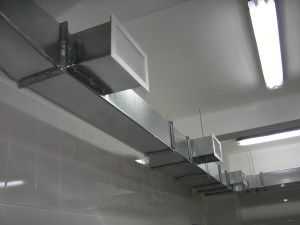

Вентиляционные каналы

Миллионы пылинок, частичек эпителия, шерсти домашних питомцев, ворсинок с ковров и одежды витают в воздухе и попадают в дыхательные пути.

Больше всего от пылевой аллергии страдают дети, несладко приходится и аллергикам. Нормальный воздухообмен устраняет эту проблему. Вместе с потоком воздуха из помещения выводятся все вредные аллергены и примеси.

Многие владельцы кондиционеров убеждены, что они обеспечены свежим и чистым воздухом. Это опасное заблуждение: кондиционер лишь фильтрует воздух, частично решая проблему примесей.

Но кислорода в помещении больше не становится. Функция притока есть лишь у самых дорогих моделей премиум-класса.

Устраняется проблема установкой в квартире приточно-вытяжной вентиляции или усилением притока (оттока) воздуха. Приточная вентиляция в квартире может быть налажена так же установкой специальных клапанов на окна.

Приточные вентиляционные установки

Приточная установка

Приточные вентиляционные установки обеспечивают поступление чистого воздуха в квартиру. При этом отток осуществляется вентиляционной системой дома – отработанный воздух вытесняется через все возможные щели и отверстия, в том числе вытяжные в кухне, ванной и туалете. В результате создается комбинированная система вентиляции.

Преимущества установки приточной вентиляции:

• относительно невысокая цена;
• в помещение подается воздух оптимальных параметров;
• компактность;
• подбор оборудования под параметры каждой квартиры;
• автоматический контроль.

Перед поступлением в помещение воздух в вентиляционной приточной установке фильтруется и обогревается (в холодное время года).

Приточная установка для вентиляции состоит из:

• системы воздуховодов;
• вентилятора, калорифера;
• фильтров, шумоглушителя;
• блока автоматического контроля.

Установка приточной вентиляции может быть наборной, то есть собираться из частей по типу конструктора непосредственно на месте. Основной недостаток сборной приточной вентиляционной установки – это крупные габариты. Поэтому для вентиляции квартир, маленьких офисов и коттеджей чаще используют компактные моноблочные приточные установки.

Компактная приточная вентиляционная установка представляет собой единый звукоизолированный корпус, в котором собраны все рабочие узлы.

Маленькие размеры и тихая работа делают такое оборудование привлекательным для жильцов квартир. Еще одно преимущество компактной установки: не требуются дорогостоящие проектные и расчетные работы, а также пусконаладочные мероприятия.

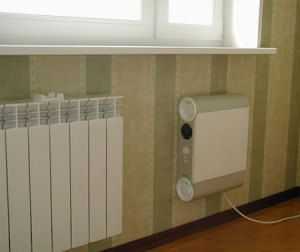

Индивидуальная приточная вентиляционная установка

Индивидуальные компактные установки для приточной вентиляции обеспечивают воздухообмен в пределах 100 кубометров в час, поэтому рассчитаны на обслуживание единственного помещения. Такая установка работает без воздуховода, легко и быстро монтируется, не портит отделку и дизайн помещения. Выпускаются приточные вентиляционные установки для квартиры с рекуператором тепла. Они более экономичны. В корпус встроен пластинчатый рекуператор, который при морозах более -12 градусов обмерзает. Поэтому установка такой приточной вентиляции в квартире возможна лишь в южных широтах.

Приточная вентиляционная установка Marta

Приточная установка marta

Вентиляционная установка Марта производства Чехии – это компактный корпус, на котором две ручки управления: нагрев воздуха и интенсивность работы вентилятора.

Основное преимущество приточной вентиляционной установки типа Marta: не нужен воздуховод, монтаж занимает всего час-полтора. Но при этом недостатков тоже немало:

• корпус размещается непосредственно в комнате;
• слабая звукоизоляция.

Недостатки установки приточной вентиляции Marta значительно превышают преимущества. Поэтому оборудование пользуется ограниченным спросом.

Согласно отзывам, шум приточной вентиляционной установки Марта на минимальном режиме не мешает спать, на максимальном же достаточно ощутим.

В отзывах о приточной вентиляционной установке Марта упоминается сложность замены фильтров. Их необходимо заказывать у официального дилера, а цена достаточно высока.

Потребители отмечают неплотное крепление фильтра в отзывах о приточной вентиляционной установки Марта. Его приходится дополнительно уплотнять изолоном или другим материалом.

Зато в плюсы приточной вентиляционной установки Marta можно записать аккуратный и небольшой корпус, который навешивается на нижнюю половину двери на балкон.

Приточная вентиляционная установка Селенга

Приточная установка Селенга

Приточная вентиляционная установка Селенга производится московской компанией Ventmachine. От предыдущей модели отличается наличием автоматической регулировки. Приточная вентиляционная установка Селенга нагревает воздух с помощью безопасного керамического тена и очищает, пропуская через угольный фильтр. Последний достаточно дорог, но некоторые умельцы научились делать подходящие фильтры из подручных средств.

Приточная вентиляционная установка Селенга собирает много положительных отзывов, работает довольно тихо и эффективно.

Приточная установка Сфера

Приточная вентиляционная установка Сфера на сегодняшний день снята с производства. Установка содержит целую систему фильтрации и улучшения воздуха: 2 фотокаталитических и один угольный фильтр, ультрафиолетовая лампа.

Управляется приточная установка Сфера с пульта, оборудована воздушным клапаном, не пропускающим холодный воздух с улицы в помещение. Термодатчик позволяет точно выдерживать установленную пользователем температуру.

Большинство комплектующих для вентиляционной приточной установки Сфера поставлялись из Германии.

Канальная приточная вентиляция

Канальные воздуховоды

Канальная приточная вентиляционная установка в квартире это наборная система: блок с оборудованием, от которого по воздуховодам воздух подается в помещения.

Полноценная вентиляция для квартиры, обеспечивающая приток воздуха. Сложность установки заключается в размещении блока и вентканалов, которые необходимо задекорировать или спрятать под фальшпотолком. На выходы вентканалов крепятся решетки. Выбор мест для них тоже очень важен для создания комфортной обстановки в квартире.

Бытовая приточная вентиляционная установка в квартире должна обладать средней производительностью 400 кубометров воздуха в час, а для загородных домов до 2500 кубометров. Приобретая приточную вентиляционную установку для квартиры, следует учитывать:

• статическое давление;
• производительность;
• уровень шума;
• комплектацию;
• функции автоматической системы управления;
• фильтрацию воздуха;
• место размещения.

Производительность. Не обладая специальными навыками расчетов, можно в среднем ориентироваться на следующие показатели:

• для квартир площадью 35 – 60 кв. метров производительность приточной установки – 200 – 350 кубометров в час;
• для квартир площадью 70 – 130 кв. метров производительность 300 – 500.

Статическое давление. Оно зависит от длины и формы воздуховодов, количества дополнительных фильтров. Для квартиры площадью до 90 кв. метров подойдет приточно-вытяжная установка вентиляции со статическим давлением от 450 Па.

Необходимо принимать в расчет сопротивление сети, которое снижает фактическую производительность оборудования по сравнению с максимально заявленной.

Приточная установка сфера

Уровень шума. Определяется на входе и на выходе. Наибольшее значение акустическая мощность приточно-вытяжной вентиляционной установки имеет, когда она устанавливается прямо в квартире. Если смонтировать оборудование в кладовке или подвале, шум не будет мешать. Показатель уровня шума на выходе указывает на то, будет ли гул по каналам достигать жилых комнат. Чтобы уменьшить акустическую мощность используются шумоглушители.

Комплектность. Любая вентиляционная установка для квартиры должна оснащаться автоматическим контролем и пультом управления с дисплеем.

Опции автоматического контроллера. Самые простые системы лишь изменяют интенсивность вращения вентилятора, температуру подаваемого в помещение воздуха. Более совершенные оповещают владельца о необходимости прочистить фильтры, имеют возможность установить разные режимы работы для разного времени суток. Самые продвинутые подключаются к системе умный дом.

Фильтрация воздуха. Все приточно-вытяжные вентиляционные установки оснащены фильтром грубой очистки для подаваемого в помещение воздуха. Он улавливает пух, крупную пыль или частички шерсти. Более мелкие частички улавливаются фильтрами тонкой очистки, который входит в дополнительную комплектацию. Дополнительный фильтр необходим для жителей крупных городов с неблагоприятной экологической обстановкой. Принимая решение о его покупке, следует знать: он повышает нагрузку на приточно-вытяжную вентиляционную систему в квартире и снижает ее эффективность.

Место установки. Подбирая место расположения вентиляционной системы, следует принимать в расчет необходимость ее чистки и ремонта. Для замены или съема фильтра используется специальный лючок. Монтировать оборудование желательно до финишной отделки стен, так как в наружной стене просверливается отверстие диаметром до 20 см. Делается оно с помощью алмазного бура, который постоянно омывает вода. Да и воздуховоды желательно спрятать под коробами до покраски и штукатурки стен.

Движение потоков воздуха в квартире

Воздушные потоки

Планируя вентиляционную систему в квартире, важно правильно распределить движение воздушных потоков. Чистый воздух должен подаваться в жилые комнаты, перетекать через коридоры в кухню, туалет и ванную комнату. Отсюда через вентиляционные решетки отработанный воздух удаляется. Подобная схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, предотвращает засасывание воздуха из туалета или кухни в жилые комнаты.

Устанавливая приточную вентиляцию в квартире, следует знать, что вытяжные каналы естественной вентиляции рассчитаны на то, что за один час воздух в квартире будет полностью заменяться один раз. При этом слишком интенсивный приток повысит нагрузку на вытяжную систему и на других этажах она перестанет работать (воздух из вашей квартиры будет вдуваться в соседние).

Совмещение приточной установки и кондиционирования

Нередко приточную вентиляционную систему комбинируют с кондиционированием.

Способы кондиционирования:

• один канальный кондиционер на всю квартиру;
• несколько сплит-систем по числу комнат.

Первый вариант предпочтительнее, так как именно канальный кондиционер можно совместить с системой вентиляции. Отличный эффект достигается и при установке зональных систем, обеспечивающих необходимую температуру для каждой комнаты без сквозняков.

Более простой вариант для квартиры – это приточная вентиляционная установка с охладителем. То есть в холодное время года воздух перед подачей в помещение согревается, а в теплое – охлаждается.

Можно дополнить приточную установку увлажнителем воздуха.

Приточно-вытяжная вентиляция с рекуператором

Рекуператор

Это самый совершенный тип вентиляции для квартиры. Рекуператор подогревает приточный воздух за счет тепла отработанного воздуха. Механизм позволяет сэкономить до 70% энергии, идущей на обогрев зимой, а это не много ни мало 4,5 киловатта в час!

Такие устройства очень хороши для больших квартир или загородных домов, вентиляция и обогрев которых требует значительных средств. Приточно-вытяжная вентиляция для квартиры с рекуператором делает не выгодна в квартирах небольшой и средней площади из-за своей стоимости. К тому же, воздуховоды достаточно объемны, скрыть их при невысоких потолках сложно.

О том, как своими руками собрать приточно-вытяжную вентиляционную установку с рекуперацией тепла для квартиры смотрите в нашем видео:



strojdvor.ru

Приточная вентиляционная установка – принцип работы, эксплуатация

Вентиляционная установка – часть системы, состоящей из каналов и воздуховодов, элементов для нагнетания и отвода воздуха из помещений. Призванием подобных агрегатов выступает обеспечение здоровых условий для нахождения в жилых, производственных, административных, прочих зданиях.

Принцип действия

Приточная вентиляционная установка принудительно нагнетает воздух в помещение. В процессе работы система попутно избавляет пространство от пыли и токсинов, а также нагревает его до комфортной температуры.

Воздух, что поступает в воздуховод, подвергается обработке, перемещаясь через отдельные фильтры с различной степенью очистки. Качества выходящего потока могут изменяться пользователем в зависимости от необходимых параметров.

Приточная вентиляционная установка создает области высокого давления, вследствие чего отработанный воздух планомерно покидает помещения. Выход происходит через шахты системы.

Схема вентиляционной установки

Чтобы лучше понять принцип работы системы, необходимо рассмотреть схему движения воздушных потоков:

• Маркер красного цвета – воздух, что подлежит отработке;
• Синий маркер – входящий и очищенный;
• Желтый – отработанный, выходящий наружу воздух.

Устройство

Устройство вентиляционной установки приточного типа следующее:

1. Воздушный клапан – обеспечивает поступление свежего воздуха в систему.
2. Фильтры – очищают пространство от неприятных запахов, загрязнений и токсичных веществ. От их характера зависит качество очистки воздуха.
3. Нагреватели – подогревают воздух на входе в систему до установленной температуры. Могут быть водяными либо электрическими.
4. Вентилятор – главный функциональный элемент установки, что отвечает за поступление воздуха снаружи.
5. Глушители шума – снижают уровень вибрации, которую создают элементы системы, до максимально возможного уровня.

Применение

Характеристики вентиляционной установки приточного типа способствуют ее эксплуатации в помещениях практически любого назначения, начиная с жилых и заканчивая промышленными. Эффективный принудительный воздухообмен позволяет жильцам и персоналу ощущать комфорт и поддерживать хорошее самочувствие на протяжении всего дня.

Практически каждая современная приточная вентиляционная установка способна:

• Производить эффективную очистку пространства от пыли, сигаретного дыма, отработанных газов.
• Регулировать влажность воздуха.
• Контролировать и изменять температуру пространства.

Приточные установки незаменимы на объектах с большим скоплением персонала. Именно в таких местах наиболее остро ощущается дефицит свежего воздуха. Монтаж подобных систем удовлетворяет требованиям современных норм безопасности. Согласно им воздух в помещениях общественного назначения должен полностью обновляться как минимум каждый час.

Особенности выбора

Приточные установки должны подбираться не только исходя из доступного бюджета, но также согласно функциональным возможностям, на основе параметров электроснабжения, данных о воздушной среде, количестве людей в помещении.

Важным критерием выступает назначение помещения. Так, при необходимости обслуживания промышленного объекта на первое место выступают показатели работы технологического оборудования, что отражается на необходимой кратности воздухообмена.

Преимущества и недостатки

Современные приточные установки вентиляционных систем оборудованы эффективной автоматикой, которая поддерживает заданные показатели воздушного пространства на стабильном уровне.

За счет эффекта рекуперации тепла агрегаты данной категории демонстрируют экономичный расход энергии при установлении комфортных условий в помещениях. Монтаж приточной установки гарантированно обеспечивает отток переработанного воздуха и его поступление.

Несмотря на очевидные достоинства, вентиляционные установки приточного типа имеют некоторые недостатки. Здесь стоит отметить определенные сложности, которые возникают в ходе разработки и монтажа системы при плотной жилой застройке. Чаще всего проблемы заключаются в недостатке свободного места для размещения установки согласно нормам и правилам безопасности.

В процессе работы приточные установки создают ощутимую вибрацию, что приводит к возникновению определенных шумовых эффектов, вызывая дискомфорт у людей, находящихся поблизости. Устранение неудобства требует дополнительных затрат на монтаж изоляционных материалов, например укладку стекловолокна, ламелла-матов, битопласта. Подобные мероприятия оказываются достаточно дорогостоящими.

В итоге

В стремительном водовороте жизни крупных городов довольно часто человек не имеет возможности наслаждаться достаточным количеством чистого, свежего воздуха в помещениях. Решается проблема монтажом приточных установок. Современные функциональные системы обеспечивают установление здорового микроклимата как в жилых, так и общественных объектах за счет принудительного обновления воздуха.

fb.ru
