Как приварить петли на ворота самостоятельно? Инструкция

Время чтения: 6 минут

Современные ворота гаража могут быть изготовлены из различных материалов. Кому-то нравятся ворота из профнастила, кто-то доверяет лишь толстым стальным листам, приваренным к металлическому каркасу. А у кого-то гараж находится на собственном участке и в качестве ворот можно использовать современные секционные системы.

Но самым популярным вариантом до сих пор являются обычные распашные металлические ворота. Если вы решили изготовить створки из металла своими руками или заказали их у производителя, но планируете самостоятельный монтаж, то наверняка задавались вопросом, как правильно заварить ворота к столбам или к каркасу. Этот вопрос вполне резонный, ведь некачественная сварка может привести к плохому открыванию или закрыванию ворот.

В этой статье мы расскажем, какие петли выбрать, как варить петли на воротах и какие правила безопасности стоит соблюдать.

Содержание

Подготовительный этап

Выбираем петли

Прежде чем мы приступим к работе, необходимо разобраться, какие петли на воротах прослужат дольше. Делятся гаражные петли нанесколько типов:

Шарнирные
Цилиндрические
Цилиндрические усиленные
Сквозные
Накладные

По форме бывают круглые, шестигранные и квадратные.

Как показала практика, ворота с шарнирными круглыми петлями служат гораздо дольше. Да и сваривать их проще, чем квадратные или шестигранные петли.

Казалось бы, выбор сделан. Но этой информации недостаточно, чтобы приступить к вопросу, как приварить петли к воротам и к столбам. Вам также необходимо обратить внимание на размер креплений. Чем они больше, тем лучше смогут держать тяжелые створки. Лучше подбирать петли с запасом по размеру, чтобы они гарантировано держали ворота, и чтобы те в последствии не проседали.

Для приварки петель к необходимому месту используют специальные металлические пластины, которые крепятся непосредственно к петлям и к створке. Высоту пластины выбирают исходя из высоты самой петли, а ее ширина подбирается экспериментальным путем и в соответствии с размером створки. Сейчас в строительных магазинах все чаще продают петли с уже приваренными пластинами, так что вам не нужно проводить дополнительные работы по их изготовлению.

Необходимые инструменты

Чтобы приварить петли к воротам из металла, необходимо подготовить следующие инструменты:

Сварочный аппарат (это может быть инвертор, полуавтомат, трансформатор. Словом, любой аппарат, который у вас есть). Мы используем инвертор
Электроды. Диаметр подбирается исходя из толщины пластины. У нас 5 мм
Болгарка со шлифовальным кругом
Молоток
Рулетка
Уровень
Солидол

Техника безопасности

Мало знать, как приваривать петли. Необходимо также учитывать правила безопасности.

Прежде всего, не используйте сварочный аппарат, если наблюдаете признаки его неисправности. Также не подключайте инвертор к источнику тока, который не заземлен. Варите на приличном расстоянии от жидкостей и материалов, которые могут легко воспламениться.

Читайте также: Охрана труда при сварке. Инструкция по технике безопасности при сварочных работах.

Позаботьтесь о наличии средств индивидуальной защиты. Обязательно наденьте защитную маску и перчатки. Не работайте в одежде, которая может легко воспламениться.

Инструкция: 4 простых шага

Шаг 1

Перейдем к вопросу, как приварить петли на воротах. Если у вас петли с приваренными пластинами, то можете пропустить этот шаг и сразу перейти ко второму. Ну а если у вас петли без пластин, то читайте далее.

Для начала изготовьте пластины. В качестве заготовки используйте металлический лист толщиной 5 мм. Пластины можно вырезать с помощью болгарки.

Очистите петлю от загрязнений и смажьте. Состыкуйте петлю с пластинами. Между ними должен быть зазор в пару миллиметров. Приварите пластины с двух сторон и затем зачистите их.

Шаг 2

Обработайте место будущей сварки с помощью уайт-спирита. Если есть ржавчина или грязь, то обработайте поверхность болгаркой. Лак и краску тоже нужно удалить.

Чтобы понять, куда именно приваривать петли, нужно створки установить в проем и отметить примерное положение будущих петель. Здесь вам понадобится уровень, чтобы поставить створку ровно. Рекомендуем выполнять примерку петель вдвоем, а лучше втроем (двое держат створку, один отмечает положение петель).

Шаг 3

Итак, вы примерно знаете, где на створке и на «коробке» будут располагаться петли.

Петля с приваренными пластинами монтируется на ту сторону створки, в которую она будет открываться. Сварку петель к воротам необходимо выполнять не на весу, а предварительно разместив створку горизонтально.

Начните приваривать петли в разобранном виде к створке. Рекомендуем сначала сделать прихватки и затем уже сформировать сварной шов. Постоянно проверяйте уровень установки петли, чтобы ворота в последствии не провисли и не покосились. После выполнения сварки тщательно зачистите шов с помощью болгарки.

Теперь осталось вторую часть петли просто приварите к металлической «коробке» ворот и затем повесить створку с уже приваренной второй петлей. Лучше приварить сверху-вниз. Перед формированием полноценного шва так же рекомендуем сделать прихватки. Не забывайте проверять уровень.

Шаг 4

Теперь, если вы приваривали петли в разобранном виде, нужно повесить створки и проверить уровень окончательно. Ворота должны открываться и закрываться плавно, без провисаний. Створки должны плотно прилегать к проему. На данном этапе рекомендуем приподнять створку и обильно смазать петли, чтобы они не скрипели и не заедали.

Если все отлично, то можно вернуть створку в нормальное положение и зачистить место приварки петель к металлической «коробке». Все готово. Можете еще покрасить петли в цвет створок. Так на гаражных воротах они будут менее заметны.

Это все, что вам нужно знать о том, как правильно приварить петли на воротах самостоятельно. Желательно иметь хотя бы минимальные навыки владения сварочным аппаратом, чтобы привести работу качественно.

Вместо заключения

Теперь вы знаете, как установить петли самостоятельно. Эту инструкцию можно использовать если вас интересует, как приварить шарнирные петли, как правильно приварить навесы на воротах или как приварить каплевидные петли. Приваренные таким образом петли буду исправно выполнять свою функцию. Не забывайте постоянно проверять уровень при монтаже, чтобы створки не провисли и не покосились после установки.

Как вам статья?

Как правильно приварить петли на ворота и калитку: видео

Задача ворот – надежно запираться, удерживать силовые нагрузки, быть функциональными. А еще хорошие ворота – это комфортное открывание и закрывание. Нужно не просто знать, как приварить петли на ворота или калитку, а еще уметь пользоваться электрической дуговой сваркой, тогда все будет выполнено качественно и правильно. Когда элементы приварены правильно, калитка будет хорошо открываться. Вместе с этим в закрытых воротах не будет никаких щелей.

Разнообразие вариантов

Вернуться к оглавлению

Содержание материала

1 Виды петель и их свойства
2 Правильно привариваем петли
- 2.1 Привариваем петли к круглым столбам
- 2.2 Привариваем петли к воротам из профнастила
- 2.3 Привариваем петли к каменному забору
3 Заключение

Виды петель и их свойства

Калитка служит не один год. При этом она должна обеспечивать надежность и хороший уровень защиты, а петли, которые ее держат, должны:

проворачиваться без усилий;
не издавать звуков;
не болтаться;
быть крепкими.

Важны качество изделия, надежность производителя и допустимая нагрузка.

Если на слабые элементы повесить тяжелые створки, то они быстро выйдут из строя. Иногда количество петель увеличивается до шести штук вместо стандартных четырех.

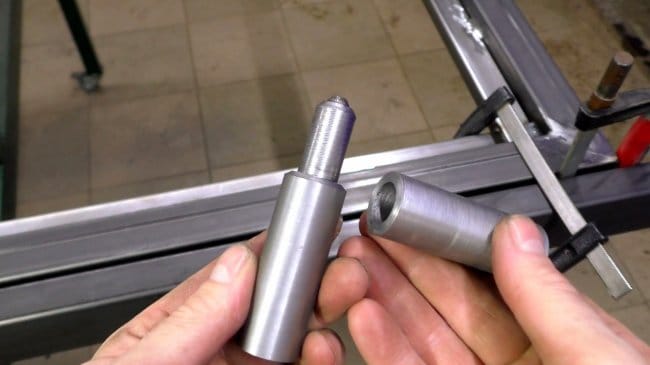

В разрезе

Виды петель:

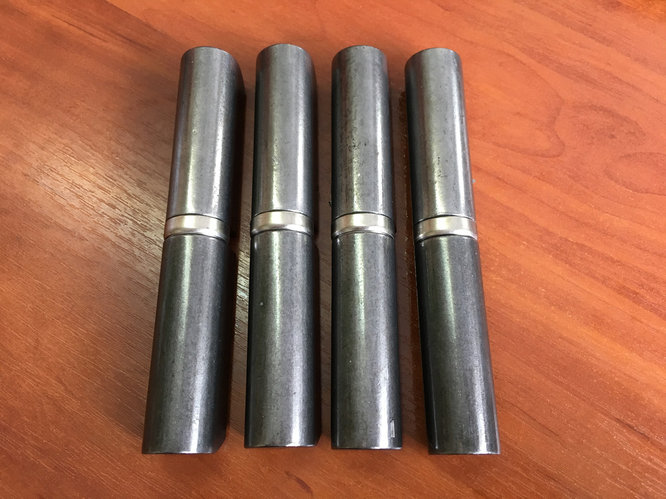

В форме цилиндра (каплевидные) – конструкция имеет опорный подшипник, используется не для легких калиток, нагрузка – до 400 кг.
В форме цилиндра с усилителем – конструкция предусматривает опорный подшипник, а для усиления есть пластины, которые предназначены для лучшего распределения нагрузки. Для таких петель максимальная нагрузка будет 600 кг. Крепятся они сваркой или винтами, подходят для распашных калиток.

Сквозные – этот вид петель применяется, когда нет возможности их приварить или использовать винты. Чтобы зафиксировать такую петлю, необходимо просверлить стойку насквозь, а к створке она присоединится с помощью гаек. Выдерживают максимум 200 кг.
Трехсекционные – для очень увесистых крупных створок. Они обладают высокой устойчивостью к взлому. Крепят их привариванием.
Кованые (жиковины) – установка петель этого вида использовалась с древних времен. Кроме того, что они хорошо выполняют свою функцию, эти петли очень декоративны. Лучше всего использовать их для ворот из дерева.
Петля-стрела – выполнены из стали, имеют шарниры, применимы для тяжелых ворот из толстого металла. Их могут делать фигурными. Наибольшее распространение получили, применяясь на воротах для гаражей.

Регулируемые – предусматривают изменение позиции створок по высоте. Обычно их используют, когда опорные стойки могут изменить свое положение. Максимальная нагрузка этих петель – 200 кг.

Шарики для легкого и плавного открывания

Вернуться к оглавлению

Правильно привариваем петли

Выбирая петли, обязательно учитываем характеристику материала калитки, ее длину и вес. Грамотный подход поможет выполнить работы качественно.

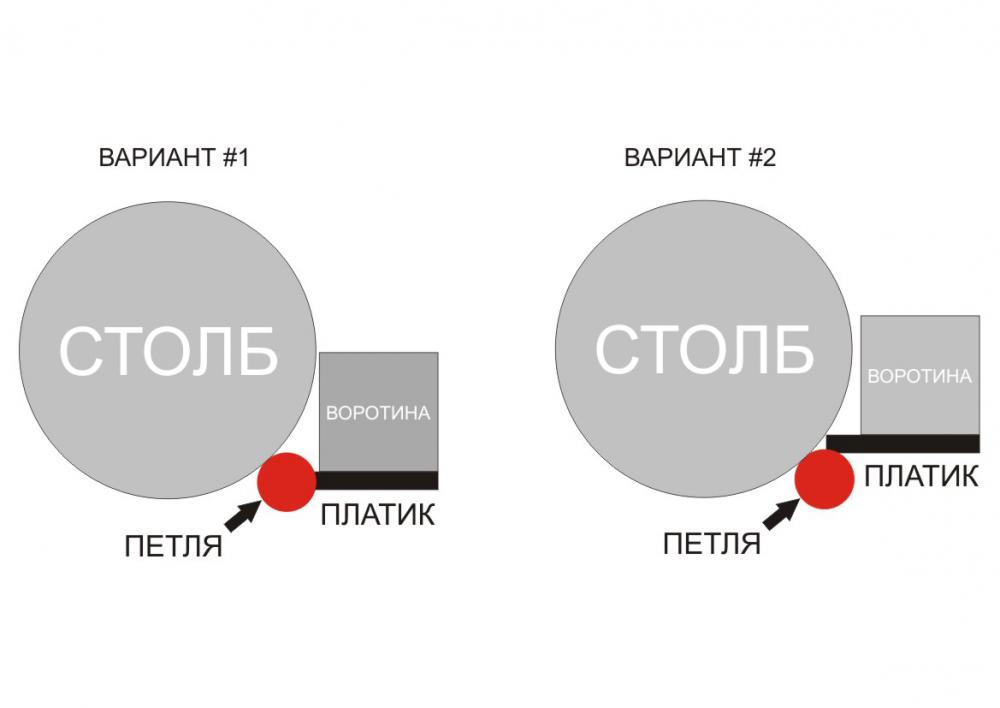

Привариваем петли к круглым столбам

Не каждый сварщик понимает, как правильно приварить петли на ворота и калитку: круглые столбы имеют свои особенности. Сначала должны привариваться специальные пластины к петле, а производится это при помощи сплошного ровного сварного шва.

Сварка всегда выполняется на месте, где будут устанавливаться распашные ворота. Чтобы вертикально установить створки, нужно использовать отвес. Иными словами, двери должны стоять именно так, как они останутся потом. Обязательно проводятся точные замеры, чтобы избежать различных дефектов.

На видео рассказывается, как правильно приварить петли на ворота и калитку своими руками.

Наиболее трудозатратное в данном процессе – это вертикальные швы: без пластинок их не выполнить. Сначала приваривают нижние петли. Штыковая часть крепится при помощи аккуратных движений электрода сверху вниз.

Чтобы проверить, правильно ли открываются створки, можно использовать лазерный уровень.

Он покажет нахождение оси, при отсутствии перекосов продолжаем. Рассмотрим этапы сварочных работ:

створки должны стоять вертикально, отвес поможет проверить расположение;

требуется убедиться, что петля расположена параллельно краям створки;
затем привариваем петли к столбам, к полотну конструкции, после этого болгаркой хорошо зачищаем швы.

Схема монтажа

Привариваем петли к воротам из профнастила

Если выполнены ворота из профнастила, тогда нужно:

Сделать перемычки, параллельные верхней части.
Осуществить их фиксацию.
Своим расположением они должны делить полотно на три равные части.
Приварить элементы.
Прикрыть их профнастилом.

Установка петель на забор из профиля немного отличается от классического варианта, который не имеет каких-либо дополнительных сложностей и не требует излишних усилий. Но придется выполнить такие работы:

изготовить две небольшие перемычки, которые вставляются параллельно длинным сторонам и закрепляются сверху и снизу;
расстояние должно быть для трех таких деталей;
к перемычкам привариваем петли.

После установки

Профиль прикручивается на уже установленные элементы. Если сделать это раньше, то при проведении сварки он выгорит, потеряет эстетический вид. Для выполнения таких работ наилучшим вариантом будет использование петель для дверей гаража. Каждая приваренная петля способна выдержать достаточно большую нагрузку.

Привариваем петли к каменному забору

Монтажные пластины упрощают выполнение задачи: благодаря им нагрузка на завесы уменьшится. Прежде чем их крепить, нужно учесть параметры калитки. Использовать нужно такие пластины, размеры, форма и толщина которых будут соответствовать весу и качеству створок. Монтажные пластины могут также выполнять декоративные функции.

Сварка петель на ворота предполагает крепление между собой двух металлических предметов. А если забор выполнен из камня или кирпича, то необходимо очень внимательно высчитать размеры и вес калитки. После этого устанавливаются опорные столбы. В качестве опор применяются швеллеры или двутавровые балки, они и держат в конечном итоге створки.

Правильная установка закладных деталей

Рассмотрим очередность выполняемых работ:

Если куплены прямые детали, то их приваривают сначала к створкам, пока они лежат на земле.
Створки устанавливают вертикально возле столбов и прихватывают снизу петли.
Затем одевают их на приваренные нижние части петель.
В подвешенном состоянии нужно попытаться открыть створку.
Если створки работают без нареканий, то делают еще несколько приварок на петлях.
Затем створки закрывают, подставляя под них что-то устойчивое, чтобы в дальнейшем они не провисли.
После окончания работ швы нужно зачистить при помощи болгарки.

Открывание створок

В случае неправильного крепления петель ворота поведет, и они не будут открываться. Каменные столбы, на которые будут вешаться полотна, должны иметь внутри толстую трубу. К этой трубе привариваются прутья или куски арматуры. Они будут служить закладными. В бетон или камень их можно легко вкрутить или вбить.

Специалисты уверены, что сварку лучше прятать внутри кладки. Лучшим способом считается именно забивание или вкручивание прутов либо арматуры через отверстия. Столб необходимо просверлить именно вертикально. Если же сделать это горизонтально, то прослужит он недолго.

Крепеж к раме

Вернуться к оглавлению

Заключение

Процесс приваривания петель к створкам не очень сложный, главное – иметь минимальные навыки работы со сваркой и соблюдать все рекомендации.

Грамотный подход – залог будущего успеха и правильного монтажа калитки, длительной ее службы, а также легкого ее открывания и закрывания. Можно приварить элементы на ворота своими руками или пригласить специалистов. Они расскажут, сколько стоит эта работа и как быстро она выполняется.

Изделия готовы к монтажу

Не стоит забывать о качестве приобретенных элементов и материале, из которого они выполнены. Даже если работы хорошо проведены, а петли куплены дешевые, то позже придется переделывать все заново.
