Для нормального жизнеобеспечения в доме или на даче должна быть постоянно вода. Чаще всего источниками являются колодец или скважина. Предпочтительнее — скважина. Во-первых, потому что достигаются, как правило, достаточно глубоко залегающие водоносные пласты с более чистой водой. Во-вторых, служат они дольше. В-третьих, дебит (скорость пополнение) у них значительно выше. Немаловажно и то, что возможно бурение скважин на воду своими руками. Есть несколько технологий, вам надо только выбрать.

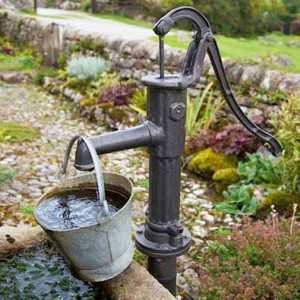

Вода возле дома — это всегда хорошо

Способы самостоятельного бурения скважин на воду

Содержание статьи

Скважины на воду бурят или забивают — разные технологии предполагают разные способы. Бурение скважин на воду своими руками возможно далеко не всеми методами, но некоторые использовать реально.

Шнековое бурение

При этой технологии скважину проделывают при помощи специального бура — шнека. Это стальная труба, с наваренными по спирали лопастями. При вращении снаряд погружается в грунт. После того, как он уйдет на вся свою глубину, его вынимают, грунт, оставшийся на лопастях высыпают. Шнек снова опускают в скважину, дорастив сверху трубу, продолжают выемку грунта. Так, раз за разом вынимая снаряд и стряхивая грунт, бурят скважину. Трубы на концах могут иметь резьбу или соединяться при помощи шпилек.

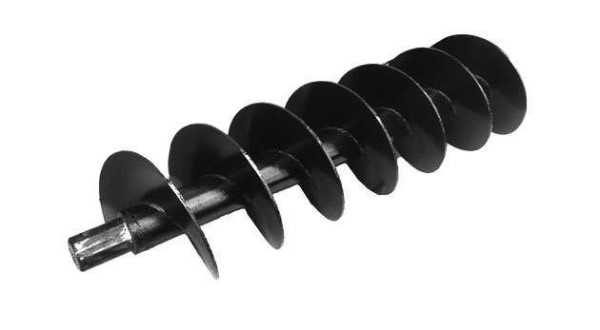

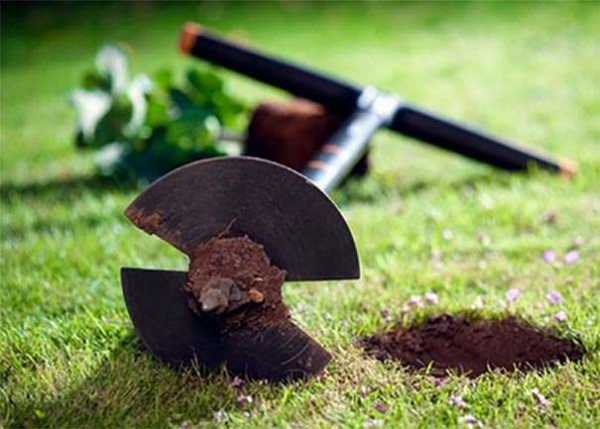

Так выглядит шнек

Недостаток этого метода — подходит он не для всех типов грунтов. Нормально бурятся мягкие или средние по твердости породы. Если встречается каменистый или скалистый слой, работа будет неэффективной — шнек тут бессилен. В сыпучих грунтах будут наблюдаться завалы, что тоже проблематично.

По этой технологии работают довольно мощные установки, но есть даже ручные шнековые буры. Ими работать очень тяжело, но возможно. Есть простое устройство, которое делает шнековое бурение скважин на воду своими руками проще — это тренога с воротом и укрепленным вверху блоком. При помощи троса, лебедки и блока проще доставать буровой снаряд, а делать это надо часто.

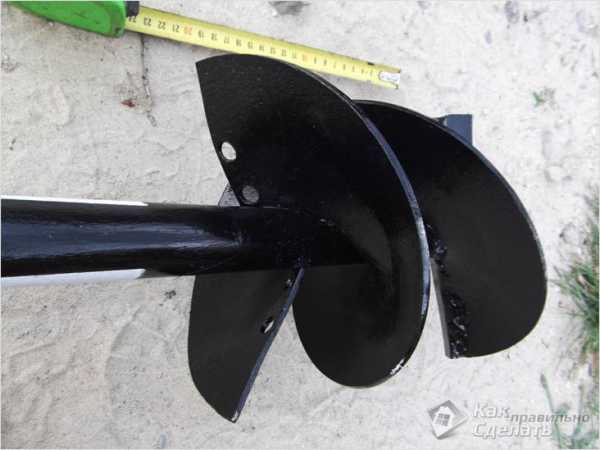

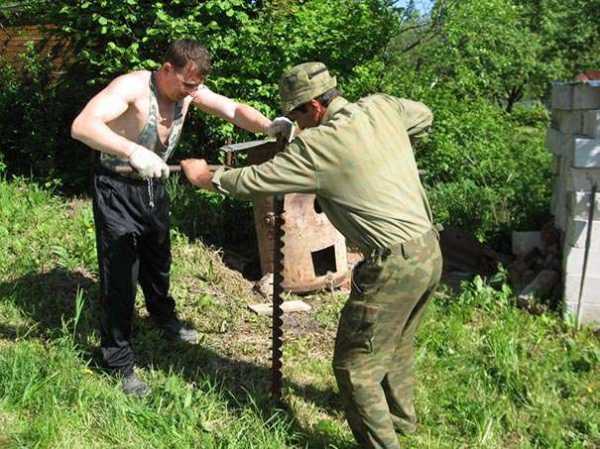

Ручная буровая шнековая установка

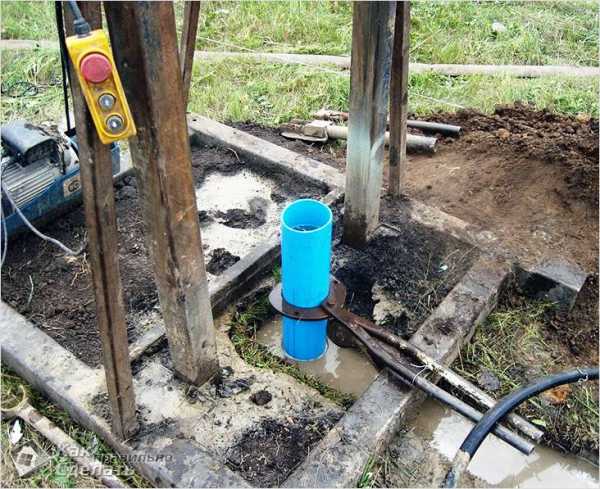

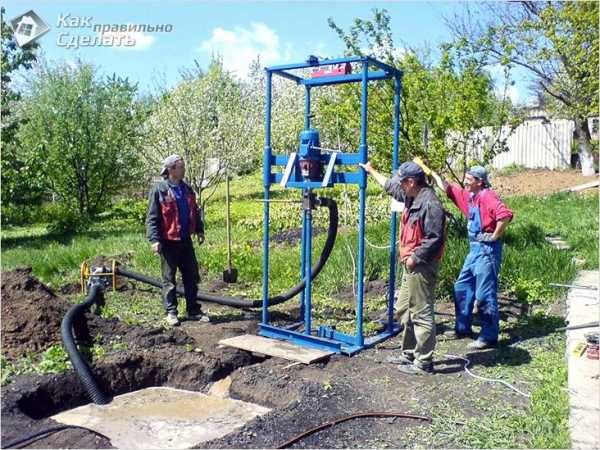

Более удобны моторизованные бурильные установки, причем не обязательно покупные. Есть интересные самоделки. В любом случае это рама с подвижно закрепленным мотором, который приводит в движение бур. Пример подобной установки в следующем видео. Шнековый бур используется не для скважин на воду, но суть самой установки и принцип работы от этого не меняется.

При небольших размерах шнека и штанг, которыми наращивается длина (до 1,5 м), этот метод бурения скважин на воду можно использовать и внутри дома, дачи, бани. Главное, чтобы грунты были подходящими.

Гидробудрение (при помощи помпы или насоса)

Как понятно из названия этот способ использует для бурения скважин воду. При самостоятельном применении чаще всего воду подают насосом в трубу. Она выходит через специальные отверстия внизу бура, вытекает самотеком через зазор между наружной стенкой трубы и стенками скважины.

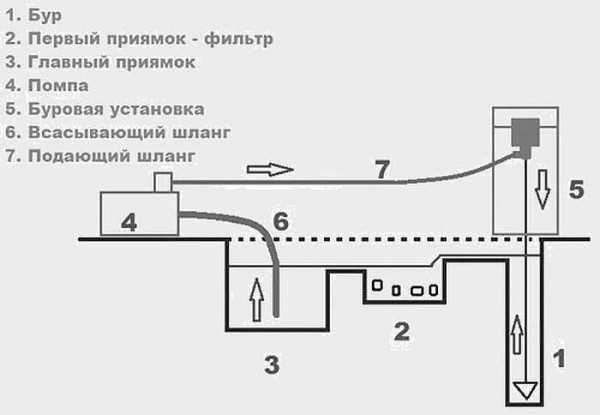

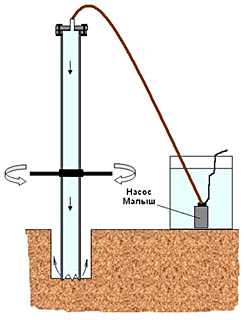

Схема организации гидробурения

Кроме бура и труб с резьбой для этого метода еще необходима помпа. Перед началом работ возле будущей скважины копаются два приямка. В первом оседает основное количество грунта, во второй поступает вода, лишенная большей части примесей. Воды для процесса надо немного — она постоянно циркулирует. Из первого приямка периодически осадки убирают обычно совковой лопатой. При необходимости, если вода стала слишком уж грязной, ее можно заменить. Ее откачивают при помощи той же помпы, только не подают в скважину, а сливают куда-то на участок. Залив новую партию воды можно бурение продолжать.

После того как скважина достигла требуемой глубины, в нее заводится обсадная труба с фильтром на конце. В последнее время чаще всего используется труба ПНД или ПВХ. С ПНД работать проще — она хорошо гнется. Фильтр — это дырки, насверленные на конце обсадной трубы. Длинна такого фильтра — около метра. Потом поверх можно намотать проволоку из нержавейки, а сверху мелкую сетку из той же нержавейки.

Ударно-канатный метод

Один из самых простых в реализации способов сделать скважину самостоятельно — ударно-канатный. Но он и самый медленный, при отсутствии механизации требует значительных физических усилий. С другой стороны, его можно рассматривать как тренажер. Причем очень эффективный — работают почти все мышцы тела.

Ударно-канатное бурение скважин на воду своими руками — универсальный метод, который можно применять на любом виде грунтов. Меняется только снаряд, а технология и установка остается такой же:

  • На глинистых и других несыпучих грунтах используют отрезок толстостеной металлической трубы, на конце которой сделана режущая кромка, скошенная внутрь. Его еще называют бур-стакан за характерную форму. Его несложно сделать своими руками. Главное — найти трубу с толстой стенкой (чем толще, тем лучше). Остается заточить нижнюю режущую кромку, сделать прорези в боках (для легкого удаления грунта), а в верхней части сделать «ушки» для крепления карабина и троса.

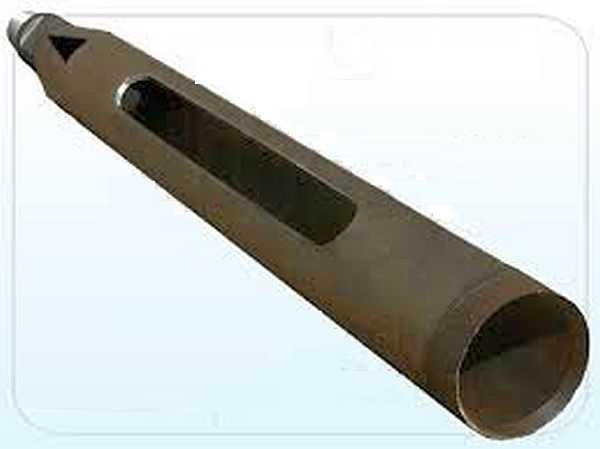

    Снаряд для ударно-канатного бурения

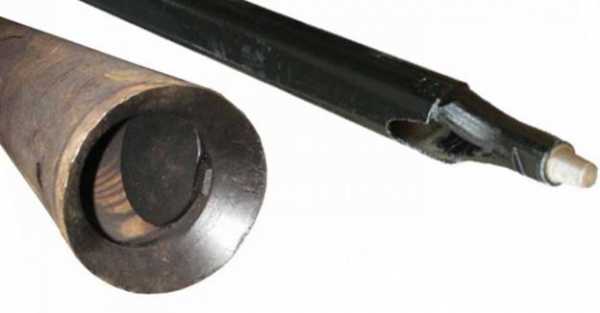

  • В слое сыпучих пород — щебня, песка — используют желонки. Это отрезок трубы ко дну которого приварен подпружиненная клапан. При ударе клапан открывается, грунт попадает внутрь трубы. При подъеме под действием сила тяжести клапан закрывается, не давая высыпаться породе.

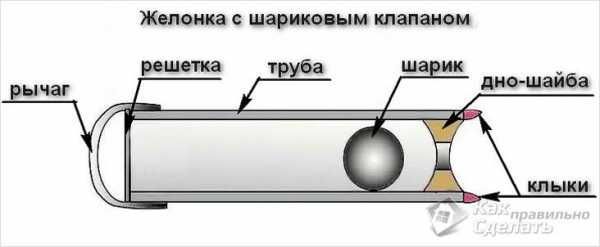

    Желонка с клапаном для сыпучих грунтов

  • В тех же грунтах иногда эффективнее использовать бур-ложку. Он так назван за специфическую форму нижней части — двух загнутых навстречу друг другу лепестков.

    Бур-ложка для вязкого грунта

  • На скальных породах применяется буровое долото. Сначала порода дробиться, потом вынимается при помощи одного из описанных выше снарядов — каким удобнее, таким и работают.

Установка канатного бурения может быть выполнена по-разному. Самый распространенный вид — тренога, в центре которой закреплен блок. Но блок может крепиться и к Г-образной конструкции, также для облегчения труда можно использовать электродвигатель с редуктором.

Конструкция ударно-канатной установки В виде Г-образной стойки

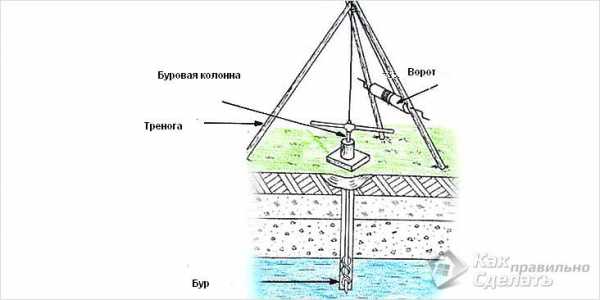

Тренога — самый распространенный вид установки

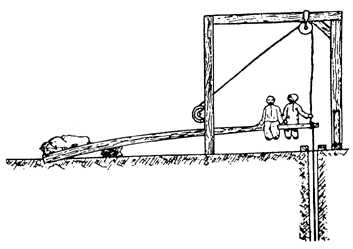

Способ механизации

Сама технология ударно-канатного бурения очень проста: снаряд поднимают, отпускают в свободное падение. Так повторяется много раз. С каждым ударом скважина становится чуть-чуть глубже. Когда пройден участок в 50 см, снаряд вынимают, освобождают от грунта. И все повторяется заново.

Чтобы бурение шло быстрее, необходим тяжелый снаряд. Если стенки трубы толстые, масса и так может быть значительной. При необходимости можно утяжелить — залить свинцом верхнюю часть трубы. Также для ускорения прохождения нижний край можно заточить, но делать это надо так, чтобы скос был направлен внутрь. Еще один момент: обратите внимание на прорези в буровых снарядах. Они облегчают удаление породы. Особенно это важно при прохождении плотных, вязких глиняных пластов.

Трос для ударно-канатной буровой установки нужен диаметром 10-12 мм. Если работать будете вручную, необходимы перчатки. При прохождении верхних слоев проще использовать ручной бур, а для более легкого прохождения верхних слоев в сухое время, можно в пробуренную скважину залить воды.

Обсадная труба и фильтр

Все описанные выше технологии самостоятельного бурения скважин на воду имеют общие черты. После того как скважина вышла на водоносный горизонт (в породе появится вода в больших количествах), еще некоторое время продолжают бурить, углубляясь в глубь водоноса на 1-2 метра. Затем весь буровой снаряд разбирают, а внутрь скважины устанавливают обсадную трубу.

С обсадной трубой надо разобраться. Диаметр выберите в зависимости от того, какого размера вам пробурили скважину и от типа насоса, который планируете использовать. Надо внимательно отнестись к выбору материала. Некоторое время для обсадной трубы использовали асбестовые трубы. Но они очень вредны — сильнейший канцероген. Не стоит использовать и оцинкованные трубы — цинк из организма не выводится, накапливается. А отравление им имеет очень  плохие последствия.

Остается не такой большой выбор — трубы из стали и нержавейки, а также пластиковые — ПНД и ПВХ. Нержавейка — практически идеальный вариант, за исключением цены и сложности сварки. Чтобы шов не ржавел необходима сварка в аргонной среде, а это непросто. Хотя, в некоторой степени помочь могут специальные электроды для сварки нержавейки.

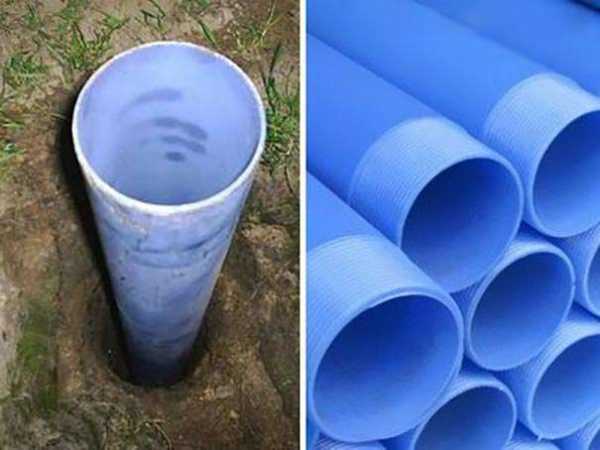

В последние годы все более популярны трубы из пластика. ПВХ и ПНД — дешево и сердито, но для их установки скважина должна быть идеально ровной. Еще один момент — пластик не очень хорошо переносит нагрузки. Потому их использовать можно на небольшой глубине — метров до 15. В любом случае ставить для скважины канализационные трубы не стоит, лучше все-таки найти водопроводные, хоть они и дороже стоят: стенки в них разной толщины, так что вложения оправдаются.

Стальные трубы точно не сомнутся и простоят долго, но и у их есть существенный недостаток: они ржавеют. Тем не менее, из описанных выше вариантов именно металл оптимальный, если нет средств на нержавейку.

Чтобы внутрь обсадной трубы поступала вода, в нижней ее части, которая погружается в водоносный горизонт, делают фильтр. В трубе делают отверстия. Есть два варианта. Первый — сверлом большого диаметра, в четыре ряда в шахматном порядке. Второй — прорезают болгаркой продольные щели (размер 1,5-2,5 мм).

Поверху трубы наматывают проволоку (3-4 мм диаметром), а сверху нее крепят сетку с очень мелкой ячейкой. Лучше всего использовать нержавейку. В этом случае можно будет промывать фильтр от отложений при помощи промывочных растворов, а проволоку и сетку можно приварить к трубе.

Если использовать любой другой металл, через некоторое время фильтр выйдет из строя. Черный металл ржавеет, остальные разрушаются из-за электролитической коррозии.

Абиссинский колодец или скважина-игла

Это вид ручного бурения скважин на воду и бурением не назовешь — специальную штангу с литым конусообразным наконечником забивают в грунт, наращивая по мере надобности трубами-штангами (длинна одной 1-2 метра), которые соединяются при помощи резьбы. Называют этот тип скважин по-разному, забивная, абиссинская, игла. Все это об одном методе.

Отличие от всех других методов в том, что эти трубы так и остаются в земле, именно по ним будет поступать вода. То есть это скважина без установки обсадной трубы. Ее пробивают при помощи этих труб, их же потом и используют. Потому в качестве штанг, которыми наращивают иглу, используют водопроводные трубы с толстой стенкой. Диаметр от 25 -32 мм. Так как трубы забиваются навсегда, их соединение должно быть герметичным. Традиционно для повышения надежности используют подмотку (обычно — льняную), можно ее обмазать герметиком.

Первый элемент абиссинского колодца называется иглой. Но наконечник-пика далеко не единственное отличие этой части от других. Почти во всю длину трубы насверлены в ней отверстия. Это — фильтр для воды. Через них внутрь будет поступать вода. Чтобы они не забивались породой, поверх трубы спиралью наматывают проволоку, а на нее крепят мелкую сетку. Чтобы скважина служила долго, не забивалась, была возможность сделать промывку, проволока и сетка должны быть из нержавейки. Только в таком варианте служить фильтр будет долго и без проблем. Использование других металлов, пусть и нержавеющих, намного сокращает срок службы скважины — металлы разрушаются за счет электролитической коррозии. Потому латунная, медная или какая-либо другая проволока или сетка на стальную трубу не подходят.

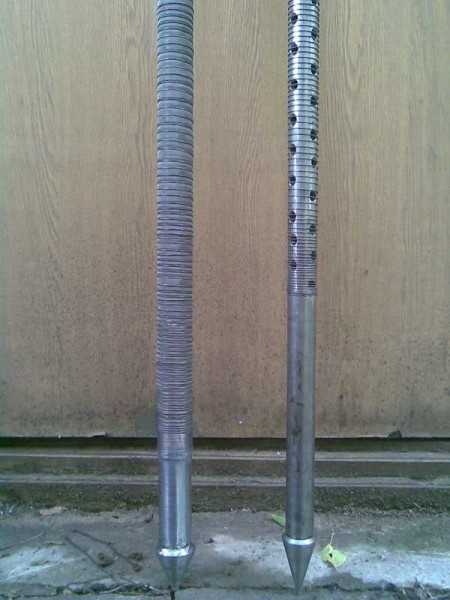

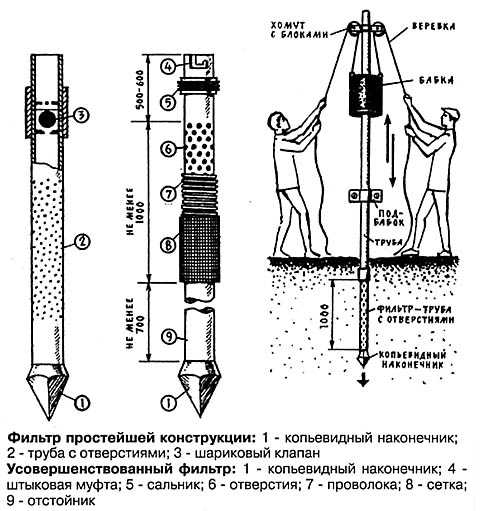

Первый элемент абиссинского колодца — игла с наконечником-пикой и фильтром

Еще один момент. Чтобы при забивании сетку и намотку не оторвало, их приваривают к трубе. Следующий момент: диаметр широкой части конуса должен быть шире диаметра трубы. При забивании конус оставляет отверстие большей ширины, чем идущая за ними труба с намоткой, потому ее не сорвет.

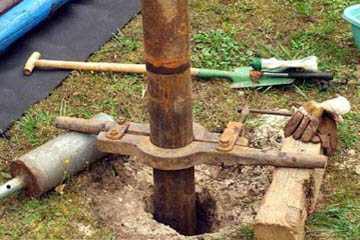

Техпроцесс забивания скважины-иглы чрезвычайно прост: бьют по трубе, загоняя ее в грунт. Но если стучать чем-то тяжелым по верхушке трубы, она деформируется. Потому делают специальное устройство — бабку и конус, который навинчивается на верхушку трубы. Внутри бабки ударная поверхность имеет тоже форму конуса. Имеющиеся полости внутри заливаются свинцом — для увеличения веса. Чем больше весит снаряд, тем быстрее будет забиваться труба, но учтите, что поднимать его надо руками и очень много раз.

Сама баба в диаметре намного больше, чем труба, которую будут забивать. Чтобы при ее движении не было люфта внизу устанавливается шайба подходящего диаметра (чуть больше наружного диаметра трубы). В результате бабка свободно ходит вверх/вниз, но без какого-либо люфта. Высота подъема снаряда определяется его размерами — надо чтобы она не слетала с забиваемой трубы. Внешний вид бабки для забивки абиссинского колодца и ее чертеж расположены ниже.

Бабка для забивания скважины-иглы в разрезе
Так выглядит снаряд для забивания скважины
Это конус для центровки усилия удара

Это не единственное приспособление, при помощи которого забивают скважины. Делают на трубу мощный зажим, который фиксируется по принципу струбцины. Вместо бабки используют тяжелое металлическое кольцо с двумя ручками. Как им работать — смотрите в видео.

Как видите, пробить скважину на воду можно и внутри дома или даже на дне старого колодца. Не так много места надо.

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут.  Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.

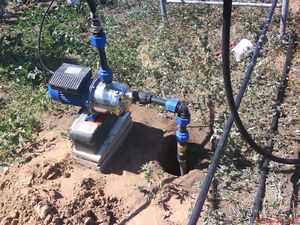

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

  • вибрационный насос;
  • обратный клапан, который устанавливается перед насосом;
  • емкость для воды;
  • поливочный шланг;
  • краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет. Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый  бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

stroychik.ru

все этапы своими руками, матчасть, процесс

Бурение скважины на воду – сложный и тяжелый, но интересный и увлекательный труд. И, на сегодняшний день, самый доступный способ наладить независимое водоснабжение: при нынешней стоимости питьевой воды затраты на самостоятельную проходку, оборудование и обустройство скважины окупаются менее чем за год. Если, разумеется, не возить к речке бочку на тачке, рискуя крепко слечь с чем-то таким, от чего у врачей глаза над масками округлятся.

Земля и вода в ней – сложная природная система. Поэтому пошаговых инструкций и поэтапных руководств по буровому делу нет смысла давать: все равно в глубине что-то да окажется нет так. Однако горняки давно уже научились преодолевать почти любые неожиданности подземного мира. И в данной статье на основе этого опыта даются сведения, необходимые начинающему буровику для того, чтобы если не первая, то вторая скважина своими руками дала воду в нужном количестве хорошего качества.

Куда бурить?

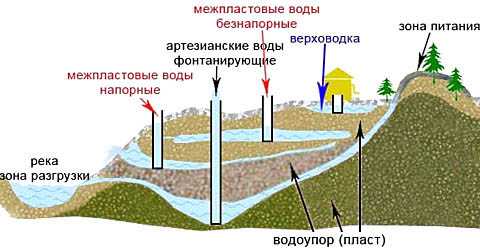

Общая схема формирования водоносных пластов в природе показана на рис. Верховодка питается преимущественно осадками, залегает в пределах примерно 0-10 м. Верховые воды могут быть пригодны для питья без глубокой обработки (кипячение, фильтрация через шунгит) лишь в отдельных случаях и при условии регулярной проверки проб в органах санитарного надзора. Тогда, и для технических целей, верховодку берут колодцем; дебет скважины в таких условиях будет мал и очень нестабилен.

Формирование и виды водоносных пластов

Самостоятельно скважина для воды бурится в межпластовые воды; выделено красным на рис. Артезианскую скважину, дающую воду наилучшего качества очень долгое время, забурить самостоятельно невозможно, даже если есть в распоряжении подробная геологическая карта местности: глубина залегания, как правило, более 50 м и лишь в исключительных случаях пласт поднимается до 30 м. Кроме того, самостоятельная разработка и добыча артезианских вод категорически, до уголовной ответственности, запрещена – это ценный природный ресурс.

Чаще всего пробурить скважину своими силами удается в безнапорный пласт – пропитанный водой песок на глиняной подстилке. Такие скважины и называют скважинами на песок, хотя безнапорный водоносный слой может быть гравелистым, галечниковым и др. Безнапорные воды залегают примерно в 5-20 м от поверхности. Вода из них чаще всего питьевая, но только по результатам проверки и после раскачки скважины, см. далее. Дебет невелик, 2 куб. м/сутки считается великолепным, и несколько колеблется в пределах года. Обязательна отфильтровка песка, что усложняет конструкцию и эксплуатацию скважины, см. далее. Отсутствие напора ужесточает требования к насосу и всему водопроводу.

Напорные пласты лежат уже глубже, в диапазоне около 7-50 м. Водоносный пласт в таком случае представляет собой плотные водоупорные трещиноватые породы – суглинок, известняк – или рыхлые, гравийно-галечниковые отложения. Вода наилучшего качества получается из известняков, и скважины такие служат дольше. Поэтому скважины водоснабжения из напорных слоев называют скважинами на известняк. Собственный напор в пласте может поднимать воду почти до поверхности, что намного упрощает обустройство скважины и всю систему водоснабжения. Дебет большой, до 5 куб. м/сут, и стабильный. Песочный фильтр чаще всего не нужен. Как правило, первая же проба воды анализ проходит «на ура».

Примечание: а как узнать, какой пласт в данном месте есть и доступен? Методы поиска воды для бурения скважины в общем те же, что и при строительстве колодца. В Средней Полосе РФ безнапорную воду почти всегда можно найти в пределах первых 20 метров глубины.

Важные обстоятельства

Суффозионные проседания почвы

Первое: массовый неконтролируемый забор безнапорных вод может привести к т. наз. суффозии грунта, вследствие которой внезапно и непредсказуемо возникают его провалы, см. рис.

Второе: критическая глубина самостоятельного бурения на равнинной местности в РФ составляет 20 м. Глубже – стоимость заказной скважины под ключ оказывается меньше прямых и косвенных затрат на «самобур». Вдобавок вероятность неудачи приближается к 100%

Третье: срок эксплуатации скважины сильно зависит от регулярности водозабора из нее. Если брать воды понемногу по мере расходования, то скважина на песок прослужит около 15 лет, а на известняк до 50 лет и более. Если же периодически выкачивать все сразу или, наоборот, брать эпизодически, то скважина иссякнет через 3-7 лет. Ремонт же и повторная раскачка скважины дело настолько сложное и дорогое, что проще забурить новую. Если вас это обстоятельство удивляет, учтите – ремонтируют-то не трубу в земле, а водоносный пласт.

Исходя из этого, уже можно посоветовать: обнаружив безнапорную воду не глубже 12-15 м, не торопитесь радоваться, лучше пробуриться еще насколько возможно, чтобы выйти на известняк. А лучше всего не полениться и произвести разведочное бурение скважиной-иглой, см. далее. Сделать скважину-иглу возможно буквально за выходные, сложного и дорогого оборудования не требуется. И она же может быть временным источником водоснабжения, пока вы не определитесь по времени, деньгам и пр. с постоянным.

Примечание: скважину-иглу на воду называют абиссинским колодцем (подробнее по ссылке). Пробить его можно буквально из подвала дома, как в ролике ниже:

Видео: абиссинский колодец в доме

Колодец или скважина?


То, что копка колодца неизмеримо более тяжкий, сложный и опасный труд, чем бурение скважины, известно, как и то, что правильно обустроенный колодец ремонтопригоден. Но есть между ними еще и принципиальная разница. Воду из колодца вычерпывают, сколько земля даст, т.е. сколько из пласта натечет. А действие скважины подобно отбору крови из вены донора. Именно поэтому срок службы скважин ограничен и они способны катастрофически изменить геологию местности. Колодец же способен давать воду десятилетия и столетия, а пробитый в скальном грунте – тысячелетия, никак не влияя на местную экологию и геологию. Поэтому частные скважины на воду бурят, имея в виду в дальнейшем либо построить коллективный артезианский водопровод (артезианские скважины долговечны и экологически безопасны), либо, собравшись с духом и средствами, выкопать колодец. Систему водоснабжения дома при этом строят капитально, т.к. ей в общем лишь бы напор был, кроме некоторых нюансов, см. далее. А брошенную скважину тампонируют бетонным раствором и землю вокруг нее возвращают на хозяйство.

Виды скважин

Буровая скважина представляет собой длинную узкую полость в горной породе – ствол. При бурении в ствол опускают буровой инструмент (буровой снаряд или просто бур) на жесткой сборной штанге из труб (буровая колонна или буровая штанга) или тросе. В стволе помещается труба или несколько концентрических труб – обсадка (case pipe, case string) – предохраняющая стенки ствола от обрушения и держащая давление породы. Обсадка может сидеть в стволе плотно или с некоторым промежутком – затрубным пространством; его заполняют засыпкой либо глиной (глиняный замок) или заливают бетоном. Нижний конец ствола может быть открытым, заглушенным или оканчиваться ступенчатым сужением – забоем. Внизу или в забое добычной скважины для жидких ископаемых делают заборное устройство. Верхняя часть обсадки называется оголовком скважины. Вокруг оголовка или в нем помещают комплекс устройств, составляющих обустройство скважины. Из множества конструкций скважин самостоятельно проходят более всего виды, представленные на рис; более подробная схема скважины с обсадкой показана там же, поз. 5.

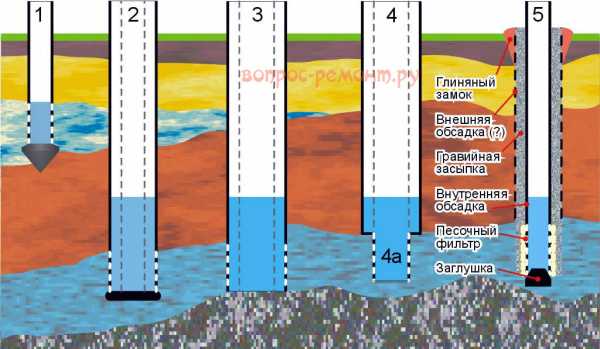

Конструкции скважин на воду

Бурение скважины-иглы без копра

1 – скважина-игла. Буровая штанга, обсадка и буровой снаряд составляют одно целое; бур так и остается в земле. Проходят скважину-иглу ударным способом, см. далее. Копёр, набор буровых инструментов и пр. оборудование для бурения скважин с отдельной обсадкой для скважины-иглы не требуется, см. рис. справа. Скорость проходки доходит до 2-3 м/час, а предельная глубина, достигнутая таким способом, составляет около 45 м. Скважины-иглы применяют для устройства абиссинских колодцев, особенно на даче. Дебет скважины-иглы невелик, но в летнее время достаточно стабилен. Срок ее службы не зависит от интенсивности и регулярности водозабора, однако непредсказуем: есть абиссинские колодцы, дающие воду вот уже более 100 лет, но может иссякнуть за полгода. Ремонту скважина-игла не подлежит, пройти ее можно только в не очень плотных и однородных грунтах. Максимальный диаметр буровой штанги при бурении без копра – до 120 мм, что достаточно для погружного насоса калибром 86 мм.

Примечание: при бурении разведочной скважины-иглы лучше обойтись простым фильтром, слева на рис.

2 – несовершенная скважина. Она как бы висит в пласте. Не требует тонкого знания геологии и навыков буровых работ, но дебет меньше и качество воды хуже максимально возможного для данного пласта. Качество воды можно получить максимальное, если скважина внизу заглушена. Кроме того, возможно т. наз. затягивание бурового инструмента и обсадной трубы вглубь. «Самомобойные» скважины чаще всего несовершенные; большая часть дальнейшего материала касается их. Несовершенными бурят и скважины в мощных водоносных пластах, т.к. при заглублении в пласт уже на 1,5-2 м дебет стабилизируется и глубже почти не растет.

3 – совершенная скважина. Обсадка опирается на кровлю подстилающего водоупорного пласта. Дебет и качество воды максимальны, но для проходки совершенной скважины необходимы точные знания местной геологии и опыт буровика, иначе, во-первых, обсадку может затянуть в подстилающий пласт, если он пластичен. Во-вторых, можно при бурении проткнуть подстилку, и вода уйдет вниз; это особенно актуально в засушливых местах с тонкими пластами. В-третьих, всего 1 неправильно забуренная совершенная скважина способна причинить серьезный ущерб местной экологии.

4 – скважина с забоем. Может быть как совершенной, так и несовершенной. Забой облегчает обслуживание скважины и делает ее до некоторой степени ремонтопригодной, но бурить скважину с забоем должны опытные буровики по данным местной геологии.

Примечание: в некоторых источниках забой скважины называют зумпфом. Это неверно и по-немецки, забой скважины и зумпф колодца совершенно разные вещи.

Способы бурения

Самостоятельно бурить скважины можно следующими способами:

  1. Вращательным, или роторным – буровой снаряд вращается, вгрызаясь с породу;
  2. Ударным – по буровой штанге бьют, заглубляя буровой снаряд в породу, так бурят скважины-иглы;
  3. Ударно-вращательным – штангу с буровым снарядом несколько раз приподнимают и с силой опускают, разрыхляя породу, а затем вращают, забирая ее в полость снаряда, см. далее;
  4. Канатно-ударным – специальный буровой снаряд поднимают-опускают на канате, забирая им породу.

Все эти способы относятся к сухому бурению. При гидробурении рабочий процесс происходит в слое воды или специального бурового раствора, увеличивающего податливость породы. Гидробурение неэкологично, требует дорогого специального оборудования и большого расхода воды. В любительских условиях его применяют в исключительных случаях, в крайне упрощенном и ограниченном виде, см. далее.

Сухое бурение, кроме ударного без обсадки, бывает только прерывистым, т.е. бур приходится то опускать в ствол, то извлекать из него, чтобы выбрать породу из бура. В профессиональном гидробурении размельченная порода выносится отработанным буровым раствором, но любителю нужно твердо знать: пройти за 1 цикл бурения ствол на глубину, большую длины рабочей части инструмента, нельзя. Даже если бурить шнеком (см, далее), его нужно поднимать и вытряхивать породу из витков максимум через 1-1,5 м проходки, иначе дорогой инструмент придется отдать земле.

Установка обсадки

Удержание обсадной трубы от самопроизвольного осаживания

У внимательного читателя, возможно, уже возник вопрос: а как ставят в ствол обсадку? Или, как поднимают/опускают бур, который, по идее, должен быть шире ее? В профессиональном бурении – разными способами. Самый старый иллюстрирует рис. справа: ось вращения инструмента смещают относительно его продольной оси (обведено красным), а режущую часть выполняют несимметричной. Шейку бура делают конической. Все это, разумеется тщательнейшим образом просчитывается. Тогда в работе бур описывает окружность, выходящую за обсадку, а при подъеме его шейка скользит по ее краю и бур проскальзывает в трубу. Это требует мощного точного привода буровой колонны и ее надежного центрирования в обсадной трубе. По мере заглубления обсадку наращивают сверху. Любителям сложная спецтехника недоступна, поэтому устанавливать обсадные трубы им возможно следующими способами:

  • Бурят «голый», без обсадки, ствол на полную глубину буром большего, чем обсадная труба, диаметра, а затем опускают в него обсадные трубы. Чтобы вся колонна не ухнула вниз, пользуются 2-мя бурильными воротами: одним удерживают уже ушедшую в скважину трубу, см. рис. справа, а второй устанавливают на новую, прежде чем снять первый. Только тогда колонну осаживают в ствол, если сама уже не идет. Этот способ нередко используется любителями на достаточно плотных, адгезирующих (прилипчивых) и связных (не сыпучих) грунтах на глубину до 10 м, но сколько скважин при этом обрушилось, сколько буров и обсадки было потеряно – статистики нет.
  • Бур берут меньшего диаметра, а нижнюю обсадную трубу делают с расходящимися заточенными зубьями (коронкой) или снабжают режущей юбкой. Забурившись на 1 цикл, бур полнимают, а трубу принудительно осаживают; коронка или юбка срезают излишки грунта. Этот способ замедляет бурение, т.к., прежде чем начать новый цикл, нужно желонкой (см. ниже) выбрать осыпавшийся грунт, но надежнее, облегчает гравийную засыпку затрубного пространства и позволяет применить наружный песочный фильтр, см. далее.

Буровой инструмент

Теперь посмотрим, каким буром какой грунт и каким способом нужно бурить, см. рис. справа:

Буровой инструмент для ручного бурения

  1. Шнековый бур, или просто шнек – для роторного бурения связных однородных грунтов обычной плотности; попросту – для земли, суглинков, слегка влажных супесей, мягких глин. В отличие от садового бура бур-шнек двухзаходный, иначе асимметрия усилия сопротивления грунта уведет бур в сторону и он застрянет;
  2. Бур-стакан, или буровой снаряд Шитца – для связных, но вязких, сильно облипающих грунтов, в которых шнек застревает. Бурение – канатно-ударное;
  3. Ложковый бур – для сыпучих и рыхлых грунтов, которые не держатся в витках шнека и в стакане. Бурение – ударно-вращательное или вращательное;
  4. Желонка – для чистки ствола от осыпавшегося грунта, ила, и т.п. очень сыпучей или плывущей мягкой полужидкой породы. Бурение – канатно-ударное;

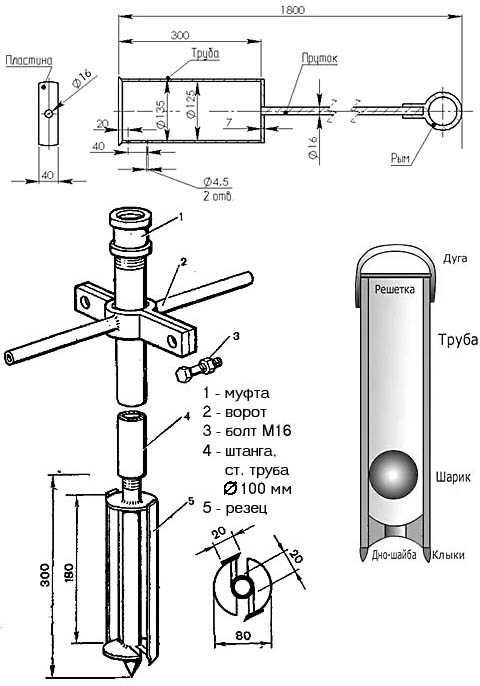

  5. Чертежи самодельных буров для скважин

    Как говорится, тьфу-тьфу-тьфу через левое плечо, и упаси боже, чтобы вам не понадобилось – буровое долото для разбивания валунов. Поперечное сечение – пластина с закругленным гранями. Калибр – внутренний диаметр обсадки минус 3-5 мм. Бурение – ударное штангой.

Режушие кромки всех буров выполняются из закаленной стали. Чертежи самодельных бура-стакана, аналога ложкового бура (режущие лопасти устанавливаются пропеллером под углом 3-10 градусов) и схема желонки показаны на след. рис. справа. Внешние диаметры всех этих буров можно менять смотря по калибру скважины.

Как бурят?

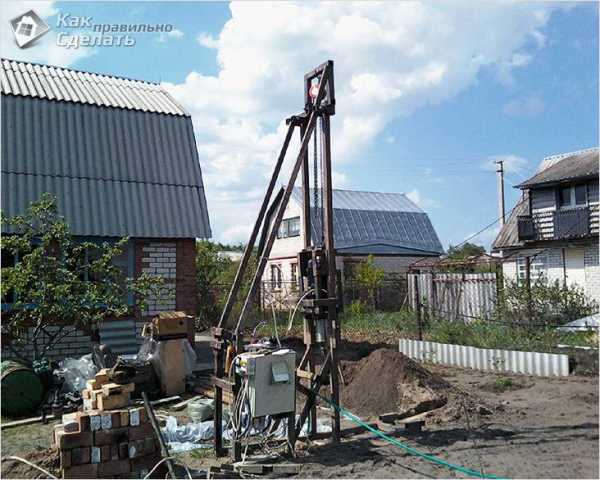

Мобильные буровые установки, позволяющие забуриться прямо «с земли», вроде той, что на рис. слева,

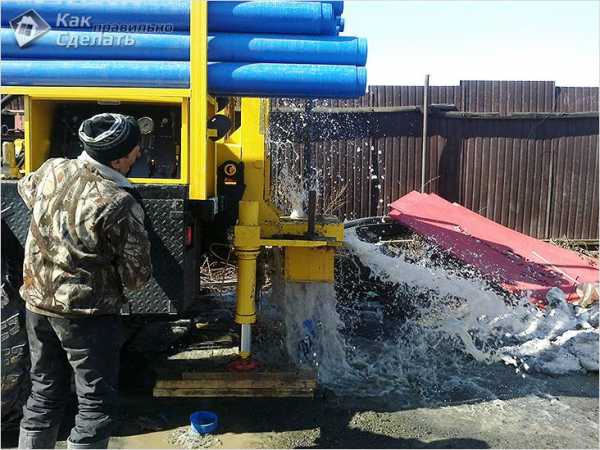

Мобильная буровая установка

в аренду, увы, не сдаются: управление ими требует профессиональной подготовки а самый факт владения, пусть и временного – лицензии на буровые работы. Поэтому начинать нам придется по старинке, по-горщицки – с самодельного копра, если только не бьется бабой скважина-игла.

Копёр

Простейший копёр – тренога из бревен или стальных труб в виде равностронней трехгранной пирамиды – тетраэдра, поз. 1 на рис. ниже. Такая конструкция очень прочна и жестка при минимальном расходе материала. Высота тетраэдра равна 0,8165 длины его ребра, т.е. из обычных 6-м бревен с учетом заглубления ног копра в грунт получится тренога высотой около 4,5 м, что позволит применять колена обсадной трубы до 3 м длиной. Вообще-то высоту копра берут на 1,2-1,5 м выше максимальной длины того, что будет опускаться в ствол.

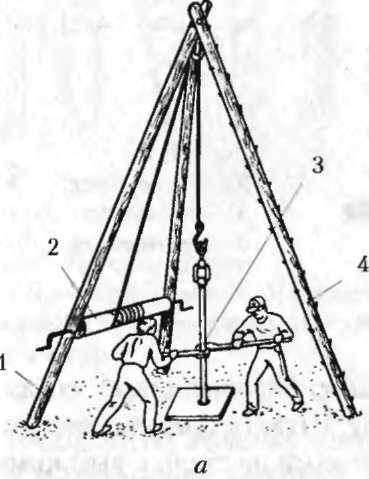

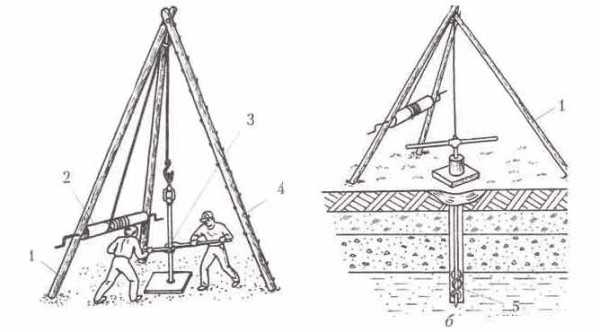

Устройство самодельного копра

Ноги копра можно от разъезжания скрепить рамой из тех же бревен/труб, но ради экономии материала можно и вкопать в грунт на 0,7-0,8 м, подложив горизонтально под пятку каждой отрезок бревна длиной около 1 м – лежень. Собирают шатер копра на земле, поз. 3, ноги одновременно (втроем-вшестером) вводят в котлованы с лежнями и засыпаютгрунт обратно, плотно его утрамбовывая.

Примечание: укрепление ног копра прямо на грунте вбитыми снаружи ломами или стальными прутьями крайне опасно!

Узлы для рыма и длинномерных грузов

Копер оборудуется подъемным и буровым воротами (поз. 1 и 2), блоком с крюком (поз. 1, 2, 4) и рычагом-качалкой для подъема бура, канатно-ударного бурения, осаживания обсадных труб и работы желонкой, поз. 2. Крюк блока и буры, имеющие рым (кольцо для крепления каната) привязываются якорным узлом (его еще называют рыбацкий штык, поз. 1 на рис. справа), а длинномерные грузы – грузовым узлом, поз. 2 там же.

Шурф

Установив копёр, крюк с компактной тяжестью (кувалда напр.) опускают до земли, именно здесь и начнется ствол. Вокруг этой точки копают (забивают) шурф размерами примерно 1,5х1,5х1,5 м. В шурфе так же отмечают точку старта и бурят первые 3-4 м шнеком, постоянно выверяя его вертикальность. Это крайне ответственная операция, от первых метров зависит судьба всей скважины! Далее, если бурение будет на глубину более 7 м, весьма желательно установить кондуктор – трубу диаметра большего, чем диаметр затрубного пространства ствола скважины. Кондуктор тщательно выверяют на вертикаль и бетонируют.

Примечание: Внимание! Выбирая размеры скважины, буров и труб, привязывайте их к калибру погружного насоса! Зазор между его корпусом и ближайшей стенкой должен быть не менее 7 мм или по ТУ на агрегат. Самый распространенный калибр бытовых погружных насосов – 86 мм.

Проходка

Способы бурения разными снарядами на разных грунтах описаны выше. Проблемы могут возникнуть, кроме валунов, с плотной сухой глиной, это очень вредная порода. Справиться с ней можно по-разному, напр., как показано здесь:

Видео: бурение скважины на воду в плотной глине

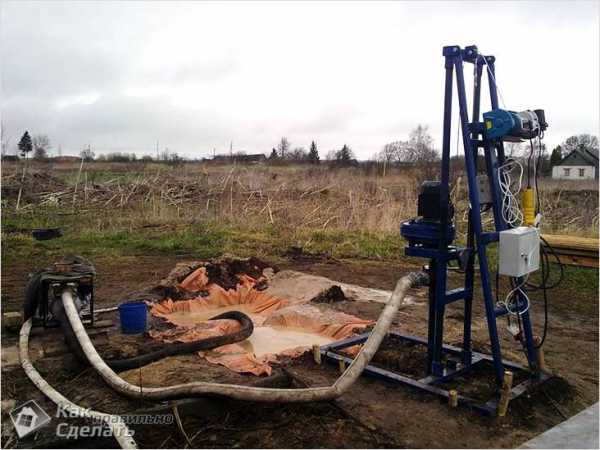

Самостоятельное гидробурение плотных глин

В общем, для проходки плотной глины используют вращательно-ударное или канатно-ударное гидробурение, см. рис.справа. Качать воду, которой пока еще нет, не обязательно. Можно просто вылить в обсадку несколько ведер, подождать с полчаса или меньше, и пробовать, что лучше возьмет – стакан или ложка. Шнеком можно не пробовать, его глина возьмет.

Обсадка и колонна

Буровую колонну собирают из стальных труб диаметром около 80 мм и со стенками толщиной от 4 мм. Будете вы брать готовые буровые колена или делать их самостоятельно, обратите внимание на способ соединения. Для ручного бурения пригодны только соединения штыковыми муфтами! Резьбовые и замковые любого вида не годятся: штангу неизбежно придется когда-то да поворачивать в обратную сторону и штанга развинтится, а замок разойдется при любом виде ударного бурения.

В процессе бурения, как уже сказано, монтируются и обсадные трубы. В наше время уже и в профессиональном бурении на небольшие глубины практически безальтернативным вариантом стали пластиковые, но нужно брать специальные обсадные:

  • Легки, можно ворочать в одиночку.
  • Выдерживают принудительное осаживание и давление грунта с усилием до 5 тс.
  • Практически не тормозят внутренний фильтр, см. далее, при его установке.
  • Не коррозируют и не портят воду весь свой срок службы, до 50 лет.

Центраторы обсадных труб

Единственно, чего боится пластиковая обсадка, так это повреждения изнутри буровой штангой. Поэтому желательно использовать центраторы буровых труб, см. рис. справа, по 1-му на каждые 3-5 м штанги. Самые дешевые – стальные пружинные, они вполне подойдут. Что до сложных с турбулизаторами и пр., то они для профессионального гидробурения.

Обсыпка

По мере заглубления обсадки в ствол в затрубное пространство необходимо подсыпать мелкий гравий. Гравийная обсыпка скважины на воду намного ускорит ее раскачку и продлит срок службы. А скважина на песок без подсыпки может оказаться вообще неработоспособной.

Есть вода!

О достижении водоносного слоя скважиной-иглой судят по увеличению скорости проходки, а проверяют наличие воды манеркой – отрезком заваренной с одного конца стальной трубы, опускаемой в скважину на шнуре. С остальными скважинами проще: как бур в очередной раз вынес влажный грунт, значит – есть вода. Остается определиться, нужно ли заглубляться еще. Для этого центробежным погружным насосом (вибрационный в такой жиже сразу забьется) выкачивают несколько ведер. Если в 5-м ведре вода заметно не посветлела, нужно заглубиться еще на 0,5 м (1 цикл бурения) и опять проверить. Если заглубились уже на 2 м, а проба все та же – все, большего дебета не будет, и придется смириться с долгой раскачкой. Также, если скорость проходки вдруг упала (а засечь ее неопытному бурильщику при любом способе бурения, кроме вращательного, очень трудно), то бурение немедленно прекращают – мы на дне пласта, скважина будет совершенной.

Примечание: по прекращении бурения или при его перерыве штангу с буром непременно извлекают, иначе затянет в землю.

Раскачка

Забуренная скважина еще не даст воду в нужном количестве и качестве. Для этого необходимо или вскрыть водоносный пласт, или раскачать скважину. Вскрытие пласта позволяет получить питьевую воду в течение суток. Оно требует большого количества чистой воды, сложного и дорогого оборудования. К сведению: вскрытие проводится прямым и обратным способами. При прямом воду закачивают под давлением в обсадную трубу и выкачивают буровой раствор из затрубного пространства. При обратном воду подают самотеком «за трубу» и выкачивают раствор из ствола. Прямое вскрытие происходит быстрее, но сильнее нарушает структуру пласта и скважина служит меньше. Обратное – наоборот. Имейте в виду при переговорах с буровиками, если будете заказывать скважину.

Раскачка скважины занимает несколько дней, но может производиться обычным бытовым погружным центробежным насосом; вибрационный не годится по причинам, указанным выше. Для раскачки сначала желонкой удаляют из скважины ил; как работать желонкой, можно посмотреть в видео ниже:

Видео: чистка (раскачка) скважины самодельной желонкой

Дальнейшее несложно: воду полностью откачивают каждый раз, как ее наберется достаточно, чтобы покрыть насос. Полезно перед включением несколько раз поднять-опустить его на кабель-тросе, чтобы взмутить остаточный ил. Раскачку можно делать и манеркой, но черпать замаешься, и уйдет на нее недели две.

Примечание: по мере раскачки гравийная засыпка будет оседать; ее надо восполнять, подсыпая.

Раскачка скважины считается законченной, когда прозрачность воды поднимется до 70 см. Проверяют ее белым эмалированным или фаянсовым диском диаметром 15 см (блюдце, крышка от кастрюльки) в непрозрачном сосуде, напр. чистой бочке. Когда края диска при погружении начинают расплываться – стоп, уже непрозрачность. Смотреть на диск нужно строго вертикально. По достижении прозрачности пробу воды сдают на анализ и, если все ОК, бетонируют или замыкают глиной затрубное пространство, и ставят фильтр.

Фильтр

Скважинный фильтр – основное устройство, обеспечивающее качество воды из нее. И вместе с тем – наиболее подверженный износу ее узел, поэтому к выбору скважинного фильтра нужно отнестись со всей ответственностью.

Артезианскую воду забирают без фильтрации. Для скважины на известняк чаще всего достаточно простого решетчатого фильтра в виде перфорации на нижнем колене обсадки; она же послужит основой фильтра скважины на песок. Требования к перфорации таковы:

  • Диаметр отверстий – 15-20 мм, до 30 мм смотря по грунту.
  • Скважность фильтра (отношение общей площади отверстий к площади занимаемой ими поверхности) – 0,25-0,30, для чего расстояние между центрами отверстий берут в 2-3 раза больше их диаметра.
  • Расположение отверстий – поперечными рядами в шахматном порядке.
  • Общая площадь всех отверстий – не менее площади поперечного сечения просвета обсадной трубы.

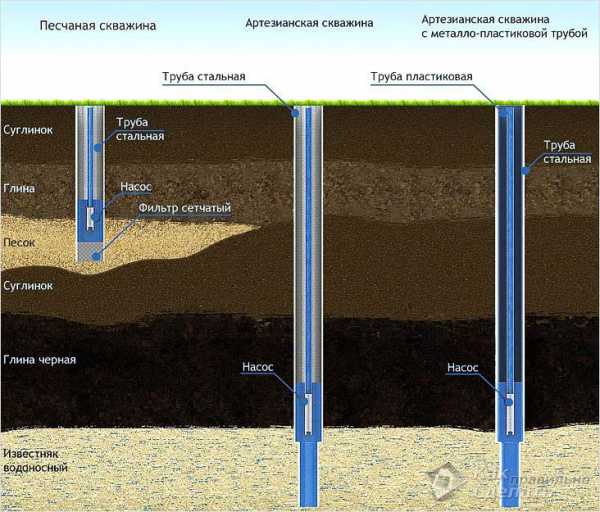

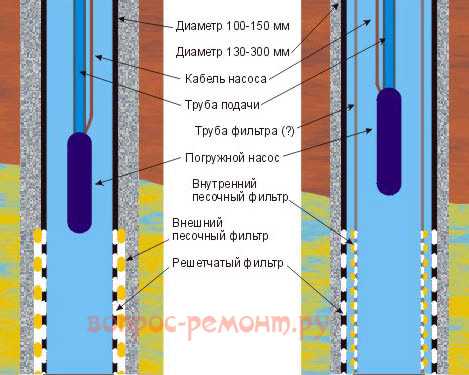

Устройство фильтров скважин на песок

Для скважины на песок необходима еще, во-первых, гравийная засыпка; в данном случае именно она обеспечивает долговременное качество воды, как и в колодце. Ввиду этого в продаже имеются скважинные фильтры со слоем гравия, включенным в состав конструкции. Худа от них не бывает, но ствол скважины нужен большего диаметра, что затрудняет проходку, и без внешней засыпки скважина все равно быстро заиливается.

Далее, если следовать току воды, идет та же перфорированная труба, но теперь она будет несущим элементом, воспринимающим давление породы. Чтобы песок, который гравий плохо задерживает, не испортил весь водоводный тракт, нужен еще песочный фильтр. Он может быть внешним или наружным (слева на рис.) либо внутренним (справа там же). У внешних фильтров преимуществ три: минимальные диаметр и заиливание скважины и глубина установки насоса. Но они легко повреждаются при монтаже обсадки, неремонтопригодны и дороги, т.к. вследствие последнего обстоятельства должны выполняться из очень качественных материалов: сплавы на сетку и проволоку наружных скважинных фильтров стоят дороже серебра.

При установке насоса в скважину с внутренним фильтром ее дном считается его верхний обрез, поэтому объем однократного отбора воды серьезно снижается. Болезнь всех внутренних фильтров – усиленное заиливание скважины из-за просачивания воды в зазор между фильтром и обсадной трубой. Также вследствие этого срок службы фильтра сокращается, а износ насоса усиливается, т.к. в него попадает песок. Нередко поэтому насос помещают в отдельную трубу, насаженную на выход фильтра, что опять-таки требует увеличения диаметра скважины.

Самодельный песочный фильтр

Оптимальный вариант – присоединение насоса непосредственно к выходному патрубку фильтра, тогда и заиливание, и запесочивание прекращаются. Но для этого нужен центробежный насос с заборным патрубком на днище, что намного его усложняет и удорожает, а напор вибрационных часто оказывается мал для скважин на песок.

Фильтрующие элементы песочных фильтров иногда делают самостоятельно из ПВХ труб, нержавеющих пружин и полимерной сетки, см. рис. слева, но фильтруют они плохо и служат недолго. Лучше взять хороший покупной фильтр, уж больно тяжелы условия его работы, а вынуть его, как говорится, целое дело. В таком случае возможны в основном 3 варианта, см. рис:

Современные скважинные фильтры

  1. Полимерный наборно-кольцевой фильтр. Дешевле прочих, но служит меньше и склонен к заиливанию, зато ремонтопригоден: можно поднять и перебрать, заменив плохие кольца. Требует увеличенного диаметра скважины;
  2. Трубчато-проволочный с обмоткой из профилированной проволоки. Немного дороже полимерного, но служит долго и не заиливается. Для ремонта не нужна переборка, достаточно промыть наверху. Был бы оптимальным, если бы не одно «но»: неоднократно отмечены случаи жульничества и производителей, и торговцев, и буровиков – как полностью нержавеющие подаются фильтры, в которых продольные стержни сделаны из обычной оцинкованной проволоки. Проверить, не разломав фильтр, невозможно, но в воде вскоре появляются вредные примеси, а затем стержни полностью ржавеют, обмотка сползает, и весь фильтр приходится менять.
  3. Безопорные сварные фильтры, проволочные и щелевые. Были бы идеальными (последние выдерживают и осадку в ствол снаружи на трубе), если бы не цена: делаются из той самой профилированной нержавеющей проволоки, что стоит примерно как серебро.

Обустройство и автоматика

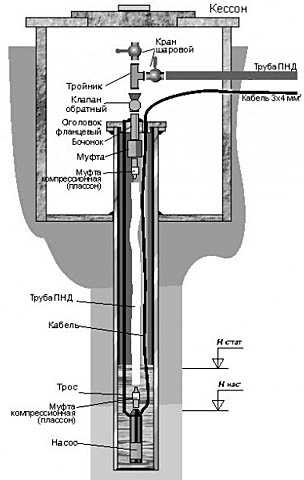

Обустройство скважины кессоном

Для подачи воды в дом скважину необходимо обустроить и взаимно согласовать с водопроводом. Обустройство скважины водоснабжения в последние годы претерпело радикальные изменения. Традиционная схема (см. рис. справа) – кессон, бетонный или стальной, или каменный приямок, требующий большого объема дополнительных земляных работ и полезной земельной площади под себя, уходит в прошлое. Сейчас скважины на воду все чаще оборудуются скважинными адаптерами, см. рис. ниже. Поставить адаптер дело довольно кропотливое, но с кессонно-приямочной маетой несравнимое:

  • Как только пошла вода, по скорости ее осветления судят, насколько еще можно углубиться, и обрезают в размер сверху последнюю обсадную трубу.
  • Перед ее установкой траншею к дому на глубину, большую нормативной глубины промерзания грунта.
  • В трубе заранее сверлят отверстие под адаптер и ставят его, заглушив патрубки. Если ставить прямо в скважине, может туда булькнуть.
  • Ставят трубу и добуриваются, ориентировав выход адаптера в траншею на глубине больше глубины промерзания.
  • Раскачивают скважину, ставят фильтр, опускают насос, подключают подающую трубу насоса и транзитную в дом к штуцерам адаптера, прокладывают кабель насоса.
  • Ставят крышку скважины, когда вода пошла в бак, засыпают траншею – все.

Обустройство скважины скважинным адаптером

Водоснабжение частного дома из скважины имеет свои особенности, но они не помешают потом подключиться к коллективному водопроводу или запитаться водой из колодца. Переделывать ничего не придется, только надежнее будет.

Во-первых, необходим напорно-накопительный бак. Дебет не артезианской скважины может по непонятным причинам падать вплоть до полного прекращения, а потом вода вновь идет как ни в чем не бывало. Во-вторых, за баком по току воды нужен как минимум 2-х ступенчатый мембранный фильтр. В коммунальных водопроводах качество воды непрерывно контролируется, чего дома нет. А вдруг где-то в зоне питания пласта техногенная авария или несанкционированный сброс загрязнений? Все уже и забыли, когда это было, а плохая вода как раз подошла к скважине.

Наконец, домовый водопровод должен соответствовать принципу постепенного равномерного отбора воды, о котором говорилось в начале. Кооперироваться с соседями, как при постройке общего септика, в данном случае не лучший выход. Вдруг дебета на всех не хватит, вместо сообщества будет склока. Т.е. нужна автоматика, включающая насос на подкачку, едва кто-то где-то кран открыл.

Тут возможны 2 варианта. Первый – напорный бак с поплавковым краном на теплом чердаке. Всей автоматики – шток, проходящий во втулке сквозь крышку бака и опирающийся на рычаг поплавка, да микровыключатель (микрик) на 6-10 А с нормально замкнутыми контактами в цепи электропитания насоса. Пока бак полон – шток давит на рычажок микрика, насос обесточен. Чуть пошла вода в дом – шток опустился, микрик сработал, насос пошел качать.

Однако, во-первых, нужно утеплять чердак, что стоит немалого труда и средств. Второе – насос, от него потребуется лишних метров 4-5 напора, а для 2-этажного дома и все 8-9, так что и насос оказывается дорогим. В-третьих, протечка бака или неисправность поплавка приведут как минимум к замоканию потолка. Поэтому более дешевой и надежной выходит все-таки современная автоматика для скважин водоснабжения, управляемая микроконтроллером, отслеживающим расход, давление воды и периодичность включения насоса. Домовый водопровод тогда выполняется с герметичным мембранным накопительным баком в подвале.

Послесловие

Еще живы буровые мастера, когда-то осваивавшие Тюмень с Уренгоем. Геофизической аппаратуры, строящей на дисплее компьютера 3D картинку того, что в земле, и полностью роботизированных буровых тогда не было, но они и так видели сквозь землю своей интуицией, опытом и были на «ты» со всеми духами недр. А тогдашние министры и члены политбюро, спеси у которых было поболее, чем у старозаветных бояр и удельных князей, к этим асам обращались на «вы» по имени-отчеству и почтительно здоровались с ними за руку.

Так вот, у любого из старых буровиков-зубров есть на счету неудачные скважины, чего они не стесняются – работа такая. Что ж тогда говорить начинающим, действующим самостоятельно? Не обескураживайтесь неудачей, вдруг первая скважина окажется пустой, или обрушится, или бур застрянет. Не без того в буровом деле. Но досада и разочарование моментально схлынут под мощным напором, как сейчас говорят, позитива, едва только ваша скважина даст воду.

Загрузка...

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

советы, как самому пробурить скважину

Скважина на воду представляет собой надежный источник водоснабжения для жилища. Это установка автономного типа. Далеко не всегда монтаж такого оборудования обусловлен отсутствием централизованной воды.

Иногда сподвигает на бурение скважин на воду своими руками наличие перебоев с подачей. Другие причины: высокая стоимость воды и ее недостаток, изношенность в сети водоканала, другие факторы. И многих интересует, как самому пробурить скважину для воды.

Определение оптимальной глубины

Автономный источник воды стараются оборудовать на своём участке практически все владельцы загородных коттеджей и дач. Выбор здесь может быть различным. Кто-то предпочитает колодец, другие ставят скважину. Если вы остановились на последнем варианте, то надо определиться с глубиной расположения. Она может быть:

  1. Неглубокой. Скважина при этом залегает на расстоянии до 3 м в грунте. Этот вариант предпочтителен, если водоносный слой находится близко к поверхности земли, а воду будут использовать исключительно для полива и других технических нужд. Чтобы пробурить такую скважину, достаточно иметь обсадную трубу, ручной насос и бур.
  2. Среднеглубокой. Не превышает 7 метров. Дает возможность получать пригодную для употребления человеком воду. Прежде чем разбираться, как самому пробурить скважину такого типа, необходимо подготовить инструменты: бур и лопату. Потребуется выделить время на обустройство ямы с размерами полтора на полтора метра. Эти предварительные работы позволяют облегчить бурение на большую глубину. Укрепляют полученное пространство фанерой или досками. После этого яму засыпают. Вода подается с помощью насоса.
  3. Глубокой. Скважина залегает на уровне больше 7 м. Такой подход позволяет удовлетворить потребность в воде всех жильцов дома или коттеджа. Воды хватит не только для индивидуального потребления, но и для соблюдения санитарных требований, технических нужд, содержания бассейна и полива растений.

Выбор конкретного варианта здесь определяется вследствие геологического обследования места организации устройства. Последний вариант, при котором скважина залегает на большой глубине, всё же является предпочтительным. Вместе с тем он является самым сложным из представленных.

Классификация скважин на воду

Определившись с оптимальной глубиной залегания, надо понять, какая модификация скважин будет подходящей в вашем случае. Можно выделить следующие виды:

  1. Скважина на песок. Получила большое распространение за счет низкой стоимости работ и возможности их выполнения своими руками. Конструктивно представляет собой одну колонну с донным фильтром. В сутки выдает от 5 до 100 кубометров. Глубина бурения ограничивается 10 метрами. При машинном бурении она составляет 30 м. Ручной насос может использоваться для выкачивания воды. Это так называемая ручная колонка. Можно пускать в ход и насосный аппарат. Срок службы такой скважины составляет от 10 до 15 лет.
  2. Артезианская скважина. Встречается значительно реже. Здесь свою роль играют необходимость согласования проекта с местными властями и высокая стоимость работ. Конструктивно скважина устроена очень сложно. Она состоит из двух колонн. Одна обсадная, а другая рабочая. Первая монтируется до извести, вторая находится непосредственно в известняке. Артезианская скважина может производить от 7 до 40 кубометров в час, в зависимости от диаметра трубы. Срок ее службы внушительный и равен 50 лет. Бурение требует привлечения спецтехники. Глубина может достигнуть 320 м.

Пошаговая инструкция бурения

Вышеуказанные виды скважин, кроме артезианских и моделей на известь, предполагают бурение с применением различных технологий. Это может быть:

  • шнековое бурение с использованием соответствующего бура;
  • колонковое бурение с кольцевидным буром;
  • ударно-канатное бурение. Используют при этом буровые долота, забивающиеся в почву без вынесения грунта. Землю уплотняют в различные стороны от оси долота. Инструмент забивают треногой с лебедкой ;
  • ударно-вращательное бурение. Во время работы грунт вымывается водой. Способ предполагает большие трудозатраты;
  • роторное бурение. Применяют передвижные буровые установки. Они могут быть малогабаритными и иметь подвижный гидравлический вращатель.

Подбор подходящего проекта

В том случае, если глубина залегания грунтовых вод определена, можно бурить с габаритами бура под обсадную трубу. Если месторасположение водоносной жилы неизвестно, надо будет сначала определиться с тем, где они находятся. Получается, что любая скважина представляет собой индивидуальный проект. Для неё важное значение имеют такие параметры, как:

  • выбранный способ бурения;
  • геологическое строение почвы ;
  • требования по отношению к качеству воды;
  • способность выдерживать необходимое расстояние до мест загрязнений, т. е. обустройство так называемой санитарной зоны;
  • глубина расположения водоносной жилы.

Имеется в виду не первая жила, до которой удалось добраться, а та, что соответствует требованиям с точки зрения обеспечения дебета.

Список инструментов для работы

Попробуем рассмотреть ударно-канатный метод бурения скважин своими руками. Он имеет следующие преимущества:

  1. Сохраняет значительную часть полезного слоя почвы в первоначальном состоянии.
  2. При использовании спецтехники посадки на участке не страдают.
  3. Нет ограничений на зону бурения. Ручным буром можно орудовать практически на любой части территории.
  4. Предельная простота в эксплуатации агрегата и минимум требований по отношению к квалификации работника.

Чтобы успешно справиться с работой, надо запастись необходимыми инструментами. Потребуются лопата, бур, у которого режущая часть будет усилена.

Усилить агрегат можно, добавив резцы на винт. Их роль могут играть элементы напильника. Резцы можно затачивать, используя болгарку. Также потребуются насос типа «малыш» со шлангом, тележка для вывоза почвы, ёмкость с водой. Нужны еще стальная проволока для фильтра, труба, гравий или щебенка в качестве подушки, проволока для монтажа донного фильтра.

Поиск места

Делать это лучше с помощью профессионалов. Но некоторые владельцы приусадебных участков прибегают к народным методам с использованием силикагеля, ориентации на количество росы и так далее. Первый вариант является предпочтительным, так как дает гарантию качества.

Нанятые работники выкапывают сначала яму. Это является выработкой грунта определенной глубины для облегчения бурения в дальнейшем. Нельзя упускать этот этап по двум причинам. Во-первых, глубина бурения сокращается. Во-вторых, обвал грунта вокруг скважины исключается. Размеры шурфа определяют в индивидуальном порядке. Обычно он равен 1,5×1,5 и 1,5−2,5 м. Для исключения осыпания грунта яму укрепляют металлом, досками или фанерой.

Первый метод: тренога

Так называется ударно-канатный механизм, используемый для обустройства скважин на воду. Опорная конструкция требуется, чтобы рабочий процесс проходил легче. Треногу изготавливают из дерева без сучков или металлической трубы. Альтернативой может послужить металлопрофиль. Длина бруса должна составлять от 4 до 5 м.

Далее на треногу закрепляют механическую лебедку с тросом. Здесь ремонтируется буровой стакан. Такая установка отличается компактностью и имеет большой запас прочности. Работает установка по простому принципу. Сначала стакан падает в грунт и набирает почву. В зависимости от её состава, за один удар можно набрать от 20 см до 1 м.

Периодически необходимо чистить буровой стакан. Для облегчения процесса можно заливать рабочий участок водой. Трос, на котором закрепляется бур, должен быть больше по длине, нежели глубина скважины. Иначе он оборвется и инструмент останется на дне. Монтируют обсадную трубу одновременно с продвижением на глубину. Но можно делать это по окончании всех работ.

Бур и обсадная труба

Во время бурения можно поставить обсадную трубу. В этом случае диаметр ее должен превысить аналогичный показатель у бура. В этом случае он сможет свободно продвигаться в трубе. Во время выполнения работы надо постоянно следить за влажностью почвы, чтобы водоносный слой не был упущен. Если не обратить на это внимание, есть риск закрыть его трубой. Основные признаки таковы:

  1. Узел быстро садится.
  2. Во время промывки появились водоносные породы.
  3. В желобке, помимо глины, виден песок.
  4. При установке штанги появляется статический напор.
  5. Вода начала стремительно исчезать с приямка.
  6. Отмечен эффект прокола.

В трещиноватой водоносной породе появляется вибрация от бура. После обнаружения водоносного слоя надо произвести откачку грязной воды. Надо понять, достаточно ли запасов воды в данной жиле. С этой целью используют ручной или погружной насос. Если после выкачки 3 ведер мутной воды чистой по-прежнему не появилось, бурение продолжают, пока не сформируется более емкостный слой. Насос не рассчитан на такие условия работы, поэтому после очистки жидкости он может поломаться. Вот поэтому надо заранее запастись качественным насосом.

Проведение обсадки

Для обсадки используют пластиковые или стальные трубы. Срок их эксплуатации доходит до 60 лет. Использование оцинкованных труб не рекомендовано, так как есть риск загрязнения воды примесями цинка. Для чего требуется обсадка:

  • стенки скважины не осыпаются;
  • удается предотвратить заиливание;
  • устраняется попадание в скважину верховодки. Так называется дождевая или талая вода;
  • исключается риск засорения.

Установка обсадной трубы осуществляется сразу по окончании работ или непосредственно во время бурения. Если трубы двигаются со скрипом, надо приложить к ним кувалду.

Промывка после бурения

На следующем этапе моют скважину. Для этого спускают трубу в полученное пространство. Под давлением через неё проводят воду. За счет сильного напора из скважины вымывается слой глины и песка. Такую грязную воду надо откачивать. После появления чистой воды надо сдать ее на анализ.

Если установлено, что она имеет удовлетворительное качество, можно продолжить работу. Чтобы не допустить заиливания трубы, устанавливается донный фильтр. Своими руками можно сделать щелевой вариант. На нём делают насечки болгаркой в области концов. Их не должно быть слишком много, иначе труба будет ослаблена.

В качестве альтернативы можно высверлить отверстия в трубе. Область, куда нанесены насечки, обматывают проволокой. Получается фильтр, который укладывают на щебневую подушку. Она предотвращает заиливание фильтра.

Диаметр трубы фильтра должен быть меньше аналогичного параметра у основных труб, чтобы можно было без проблем погрузить его в скважину. Проще всего купить готовый фильтр. В любом случае без этого элемента скважина работать не будет. Отсутствие этого компонента оправдано только в том случае, если труба была проведена на расстоянии больше 40 м вглубь.

Важный параметр — дебет скважины

Чтобы получить максимально полное представление о емкости скважины на песок, надо переждать сутки. После этого проверяют уровень поступившей воды. Если ее достаточно для нужд пользователей, засыпают расстояние между обсадной трубой и почвой. Шурф тоже закапывают. Вслед за этим идет обязательный этап, предполагающий раскачку скважины после бурения. Чтобы выполнить его, надо поставить центробежный насос большой мощности. Периодически с его помощью выкачивают воду на протяжении 2 недель. Этот момент необходим для окончательной очистки устройства.

Правила установки насоса

Насосы поверхностного типа не подходят для установки в скважину. Это объясняется ограничениями по глубине, которые доходят до 8 лет. С этой целью лучше годятся погружные насосы. Они могут быть вибрационными или центробежными. Каждый из этих подвидов имеет свой набор достоинств. Окончательный выбор базируется на таких факторах, как уровень воды в скважине, глубина залегания труб, дебет скважины, диаметр обсадной трубы, напор воды, стоимость насоса.

Когда все вышеуказанные этапы пройдены, идет сдача скважины в эксплуатацию. Если работа выполнялась с привлечением сторонней помощи, перед приемом проекта надо заполучить следующие документы:

  • паспорт скважины;
  • гидрогеологическое заключение о возможности реализации проекта;
  • разрешение санэпидемстанции;
  • акт выполненной работы.

При самостоятельном выполнении всех работ единственное, что важно помнить, это необходимость в соблюдении технологии и ключевых моментов процесса. Важно применять качественные материалы. Это станет залогом длительного функционирования скважины.

220v.guru

Бурение скважин своими руками (+схемы)

Каждый загородный участок нуждается в источнике воды. Чтобы получить водный ресурс, необходимо обустроить колодец или скважину. В данной статье мы расскажем технологию бурения скважины своими руками, рассмотрим различные способы (ударное бурение, с помощью воды), а также покажем видео инструкцию.

Перед тем как приступить к работе, необходимо:

  • уточнить, где и на какой глубине располагаются водоносные слои на участке;
  • узнать, к какому типу относится грунт;
  • используя предыдущие данные, выбрать определенный тип скважины.

Разновидности скважин

Скважины бывают двух типов:

При обустройстве скважин рекомендуется по возможности выбрать место, где водоносные слои не залегают глубже 20 м, так как такая глубина вынуждает использовать более сложную строительную технику.

Диаметр скважины определяется диаметром ручного бура и трубы, которая будет помещена в проделанное в грунте отверстие. Стандартный диаметр трубы не превышает 11-12 см. Значит, диаметр скважины не должен быть меньше 14-15 см.

Самодельный шнековый бур

В качестве инструмента, с помощью которого можно изготовить отверстие в земле, могут быть использованы буры следующих типов:

  • шнековый бур,
  • бур в виде долота,
  • бур в виде ложки.

Если на участке находится неосыпающийся грунт, разумнее использовать бур-ложку. При твердых грунтах рекомендуют применять бур-долото. Работать со смешанным грунтам лучше всего шнековым буром.

Обустройство на участке

Классическая схема бурения скважин вручную

  1. При выборе места для бурения нужно учитывать, что скважина должна располагаться в месте, удаленном от сливных ям или других источников загрязнения.
  2. Сначала в районе будущей скважины необходимо снять верхний слой почвы, размером 1,5×1,5 м на глубину не более 1 м. Такая мера предотвратит попадание земли в подготавливаемую скважину.
  3. Для удобства организации источника воды необходимо соорудить треногу. Треногу легко сделать самостоятельно, используя бревна диаметром в 15-20 см или деревянный брус размером 100х150 мм. Монтаж проводится следующим образом: бревна укладываются на землю в виде треугольника, и место их соединения надежно фиксируется. Аккуратно подняв треногу, нужно прочно установить ее так, чтобы место соединения, куда впоследствии будет крепиться лебедка, находилось точно над местом будущего бурения.
  4. Желонка с шариковым клапаном Отметив место, где будет установлен ручной бур, нужно остальной открытый грунт обложить деревянными щитами – это не позволит почве осыпаться при бурении.
  5. Скважину лучше организовать с помощью ручного бура. Такой бур называется шнековым, и имеет возможность увеличения длины ручки при помощи дополнительной металлической штанги. Около змеевика, составляющего режущий край бура, закрепляется трос, другой край которого фиксируется на подвешенной к треноге лебедке.
  6. Перед началом работ, на штанге отмечается расстояние в 50-60 см – именно на такую глубину нужно продвигать бур. После достижения отметки необходимо за ручку или позже с помощью троса извлечь шнековый бур из отверстия в грунте, и тщательно его очистить. Добавляя металлические штанги для удлинения бура, от первоначальной отметки нужно отмерить еще 50-60 см.
  7. Как только на определенной глубине вскрывается водоносный слой, нужно продолжать бурение до водоупорного слоя.
  8. Для очистки воды в скважине требуется использовать желонку. Когда количество поднимаемого с ее помощью грунта практически сведется к нулю, требуется установить в отверстие обсадную трубу с фильтром. Перед помещением фильтра в виде металлической трубы с сеткой или мелкими отверстиями специалисты рекомендуют уложить на дно скважины слой гравия.
  9. Устойчивость трубы обеспечивает засыпанный в пространство между почвой и стенками трубы гравий.
  10. Опущенный в скважину насос необходимо установить так, чтобы он был полностью погружен в воду и доставлял на поверхность чистую воду.

Схема устройства фильтра

Защитить скважину от внешних загрязнений можно с помощью смонтированной непосредственно над ней крышей.

Ударное бурение

Устройство бурильной установки

Для проведения работ потребуется собрать следующий материал:

  • Бурильный снаряд. Снаряд выбирается исходя из типа грунта, например, это может быть долото, желонка или стакан.
  • Трос или канат.
  • Ударная штанга.
  • Вышка с лебедкой и блоком.

Главным инструментом бурильной установки является забивной стакан. Вот его отличительные черты:

  1. Стакан представляет собой отрезок трубы, внизу которого приваривается режущая кромка из прочного метала. Эта кромка имеет скос внутрь снаряда.
  2. Благодаря кромке, устройство может глубже входить в грунт при ударе.
  3. Сверху стакана сформирована наковальня, по которой ударяется штанга.

Кроме всего прочего, эта технология требует использования вышки. Ее сделать можно самостоятельно, придав форму треноги:

  • Сварить конструкцию можно из трубы. При отсутствии такой возможности, можно использовать деревянные брусья.
  • Высота вышки должна быть больше длины бурильного снаряда. Это важно, ведь снаряд, например, стакан, необходимо поднимать над уровнем земли полностью.
  • Сверху конструкции устанавливается блок. Через него будет пропускаться трос или канат.
  • Для подъема снаряда можно использовать простое сооружение по типу ворота, который используется в колодце.

Бурение забивным стаканом

Ниже описывается процесс бурения стаканом. Работы проводятся следующим образом:

  • При помощи лебедки поднимаете снаряд над забоем, после чего резко опускается.
  • При ударе стакана по пласту, снаряд захватывает часть грунта.
  • При подъеме стакана вверх, благодаря трению почва на стенках удерживается.
  • Для более глубокого проникновения необходимо использовать ударную штангу. Для начала ее поднимаете, а потом опускаете. При таких действиях штанга ударяет по бурильному снаряду, который захватывает больше грунта.
  • После нескольких ударов штанги, стакан поднимается для очистки его от земли.
  • После этого процесс ударного бурения продолжается в таком же порядке.

Технология ударного бурения с использованием стакана возможна только на сыпучих и мягких грунтах. Например, если почва преимущества из песка, то учитывая тот факт, что частицы песка не взаимосвязаны, сила трения не сможет удержать песок в стакане.

Ниже опишем технологию ударного бурения на сыпучих грунтах.

Бурение на сыпучих грунтах

На сыпучих грунтах

Если грунт состоит преимущественно из песка, то в качестве снаряда используется желонка. Это орудие представляет собой следующую конструкцию:

  • Внизу желонки имеется клапан, который при ударе по грунту открывается. Вследствие этого внутрь снаряда попадает грунт.
  • Когда желонка поднимается, клапан закрывается под давлением имеющейся почвы. Как следствие содержимое извлекается наружу.
  • После очистки желонки, бурение продолжается.

Нередко при ударном бурении можно встретить однородный сыпучий грунт или его пласты. И чтобы предотвратить засыпание необходимо проделать следующие действия:

  1. В процессе бурения ствол укрепляется обсадной трубой.
  2. На самой первой трубе следует сделать расширительный башмак, формы конуса.
  3. В процессе заглубления отрезки обсадной трубы под собственной массой или при аккуратных ударах заглубляются.

Сечение обсадной трубы должно быть больше диаметра желонки. Это обеспечит свободное движение снаряда внутри трубы.

Бурение на твердом грунте

На твердом грунте

Если грунт каменистый, то при ударном бурении применяется долото. При мощных ударах долото разбивает/отшкаливает частицы твердого грунта. Разбившиеся частицы наружу поднимаются желонкой.

Если работа проводится на твердом грунте, то обсадная труба не сможет самостоятельно срезать почву. Поэтому потребуется в использовании специальных подвижных резцов, которые будут расширять диаметр ствола.

Для того чтобы опустить резцы, резаки следует сложить так, чтобы устройство поместилось в обсадную трубу. По достижении нужной глубины под воздействием пружин устройство приводится в рабочее состояние, срезая тем самым грунт со стенок ствола. Как следствие обсадная труба опускается.

Как быть если в процессе бурения встречаются промежуточные водоносные линзы? В таком случае осуществляется монтаж обсадной колонны. Если этого не произвести, вода попросту зальет забой, что будет препятствовать проведению работ. Для этого нижний край колонны упираете на грунтовый пласт, который находится ниже уровня воды. После откачиваете воду и желонкой устраняете породу.

Важные нюансы

До и в процессе ударного бурения следует соблюдать некоторые нюансы, о которых говорится ниже:

  • Непосредственно перед бурением рекомендуется выкопать шурф со сторонами 1,5×5 м глубиной до 2 м. Это необходимо для того, чтобы в забой в процессе бурения не обваливался грунт. Стенки шурфа укрепляете щитами из досок, а над самим местом работы сооружаете буровую установку.
  • При ручном или пневмоударном бурении следует соблюдать ровность забоя. В этом может помочь удлиненный снаряд. Оптимальной длиной считается 2 м.
  • Трос или канат должен иметь достаточный запас прочности. Он должен выдерживать вес ударной штанги и бурильного снаряда. Кроме этого, он должен выдерживать нагрузки на разрыв при поднятии снаряда, который забивается в почву.
  • Учитывая тот факт, что снаряд может заклинить, диаметр троса рекомендуется не менее 10 мм.

Бурение водой

Как это ни странно, но добыть воду из-под земли можно самой водой. Если точнее это сформулировать, то для бурения используется вода под большим давлением. Принцип этой методики заключается в том, что вода под большим давлением способна разбивать встречающуюся на своем пути породу, разрушая ее на частицы, а потом вымывать ее наружу. Для проведения работ по бурению водой потребуется подготовить следующее оборудование:

  • емкость с водой;
  • электрогенератор;
  • шланги, способные справиться с высоким давлением;
  • гидробуровая установка.

В этой работе главное правильно организовать процесс бурения, так как сама установка не имеет сложных технических тонкостей. Дальше вы сможете подробнее ознакомиться с технологией работ.

Процесс бурения

В первую очередь необходимо любым способом произвести бурение на небольшую глубину. Бурение выполняется до той степени, чтобы обсадная труба вошла до половины своей длины. После этого организуйте подачу воды к наконечнику буровой установки. Сама же установка опускается до упора в обсадную трубу. После включения генератора начинает работать электромотор, который по шланге подает воду. Этот мотор может создавать большое давление. Само давление еще усиливается и сужением шланга к концу установки.

Скорость потока воды полностью пропорциональна диаметру сечения выходного отверстия. А за счет высокого давления воды осуществляется процесс вымывания частиц породы.

За счет образовавшегося давления внутри, песок и вода поднимаются из скважины наружу. От оператора во время бурения требуется всего лишь вовремя опускать буровую установку в обсадную трубу и создавать поступательные или вращательные движения установки. В процессе продвижения необходимо вовремя наращивать обсадную трубу. Весь цикл бурения повторяется.

Что касается использования воды, то для бурения используется как проточная, так и ранее использованная жидкость. Но здесь есть один нюанс. Если при бурении применять воду по принципу замкнутого цикла, то процесс бурения значительно ускоряется. Более того, вода, имеющая в себе частицы песка способна посодействовать под давлением большим разрушительным действиям. Единственная проблема, которая может возникнуть, так это засорение шлангов и подающего жиклера.

Бурение без установки

Если у вас отсутствует специальное оборудование, то бурение водой можно осуществить и без него. Для этого можно использовать самодельные устройства, но они не имеют столь высокой надежности. Единственное преимущество, так это простота в эксплуатации. Так, для этого вам следует подготовить такой материал:

  • металлическая труба;
  • компрессор;
  • несколько насосов.

Трубу берете длиной до 1 м, желательно чтобы она было толстостенная. Внизу трубы закрепляете 2 или 3 трубки небольшого размера. К ним следует организовать подачу воды. Вверху трубы монтируется насос. Сам процесс бурения похож на вышеописанный. Одновременно необходимо включить насос для подачи воды и ее откачки на поверхность.

По мере заглубления на насос будет оказываться сильная нагрузка. Поэтому народные умельцы рекомендуют одновременно использовать 2–3 насоса. Особенно когда глубина скважины доходит до 25 м.

С применением клапанов

Этот метод бурения в народе получил название – «Варварский метод». Это объясняется тем, что с оборудованием осуществляется достаточно грубое обращение. Более продвинутые самоделкины применяют для бурения водой более технологичные компрессоры и систему клапанов. Они позволяют извлечь воду на поверхность без перегрузок на электромоторы. За счет снижения давления возле наконечника бура напор воды значительно увеличивается.

Бурение на глинистой почве

На глинистой почве

Может сложиться впечатление, что бурение водой можно выполнить при любых обстоятельствах. Но это не так. Например, сложно производить бурение таким методом в глинистой почве. В таком случае на бур одевается зубчатый наконечник. В результате объединяется две похожие технологии обычное бурение и гидробурение.

Процесс бурения сводится к тому, что наконечник бура постепенно повреждает поверхность почвы, а вода размывает породу. При глинистой почве такая технология пользуется наибольшим спросом.

Недостаток этой системы в том, что сложно угадать плотность бурения того или иного участка породы. По этой причине из-под обсадной трубы и с внешней ее стороны вымывается грунт. Но решить эту проблему можно просто – подсыпкой щебня.

Как следствие обсадная труба будет иметь дополнительное крепление со стенками колодца. А сам щебень предотвращает попадание песка в полость скважины, выполняя частичную роль фильтра. Однако спустя время песок все равно начнет проникать, поэтому без очистки никак не обойтись.

Рекомендуем прочитать:

Видео

Схемы

Чертеж установки для бурения

Схема бура

Схема колонкового бурения

Схема работы скважины

Схема роторного бурения с промывкой

Схема ручного бурения скважины

Схема шнекового бурения

Схема шнековой буровой установки

Схема установки ударного бурения

Технологическая схема скважины

kakpravilnosdelat.ru

Как пробурить скважину под воду своими руками и чертежи бура для скважины

Существуют несколько технологий процесса бурения скважин на воду. Отличаются они по сложности, затратам и оборудованию. Прежде чем начинать бурение своими руками, надо хотя бы приблизительно определить глубину залегания воды. Проще всего опросить соседей. Ниже я расскажу, как сэкономить и пробурить скважину под воду своими руками, а также приложу чертежи самодельного бура.



Глубина залегания воды

Обычно вода расположена на одинаковой глубине в пределах однородной местности. Однако будьте готовы — возможно, ваш участок попал в зону скачкообразных изменений. Для верности лучше обратиться к специалистам — гидрологам или геологам.

Однако 100% гарантии не дадут и они, поэтому будьте готовы провести несколько пробных бурений. Чем меньше глубина, тем больше погрешность при выборе места бурения.

У артезианской скважины точность выше, поскольку вода на большой глубине менее подвержена территориальным и сезонным изменениям.

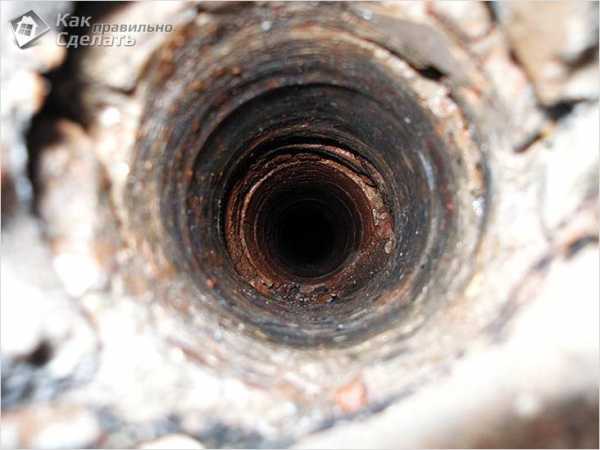

Бурим скважину

При углублении бура усилий требуется всё больше, поскольку грунт на глубине очень плотный. Чтобы их облегчить, в скважину нужно периодически подливать воду — грунт будет разжижаться, и процесс пойдёт быстрей и легче. После каждых 40-50 см пройденного грунта бур поднимается наверх и очищается от земли.

Если бур при поднятии застревает, его нужно немного повращать против часовой стрелки.

Погружаться в грунт необходимо до глубины, когда появятся признаки залегания воды. После этого нужно углубиться в водоупорный слой и прекратить бурение. Забор воды должен осуществляться у границы с водоупорным слоем, что позволит добывать воду даже в период экстремально низкого уровня.

Сначала скважина выдаст грязную воду, потому что в ней будут частички грунта, поднятые в процессе бурения. Обычно после нескольких вёдер муть исчезает. Если вода не очищается, углубитесь ещё на несколько метров.

Чертеж бура для скважины своими руками



otlad.ru

Скважина своими руками без оборудования

Без воды участок за городом не освоить, это понятно каждому его счастливому обладателю. Кроме банального бытового потребления, она нужна и для строительства и для огородного хозяйства.

Рассмотрим несколько вариантов сооружения на участке водозаборного устройства в виде скважины, которую можно соорудить своими руками и без оборудования и значительных затрат. Разумеется, что какие-то приспособления, чтобы выполнить бурение до водоноса, понадобятся, но большинство из них можно изготовить самостоятельно из подручных средств.

Содержание статьи:

Абиссинский колодец

Бурение такой скважины практически неизбежно, особенно если к новому участку еще не проведена электроэнергия.

Собственно, процесс это не бурение скважины в классическом понимании, а заколачивание эксплуатационной трубы в грунт на уровень ближайшего водоносного слоя. Само по себе водозаборное устройство представляет собой трубу диметром до 76 мм с устроенным на нижнем конце фильтром из сетки или проволоки.

Рис.1. Комплект для оборудования абиссинского колодца

Приспособление для пробивки элементарно простое. Оно представляет собой треногу из подручных материалов, в верхней части устанавливается блок, через него перекидывается веревка, привязанная к грузу, называемому бабкой. На заколачиваемой трубе устанавливается подбабок в виде хомута, по которому наносятся удары бабкой. Наконечник на конце первой трубы выполняется несколько большего диаметра, чтобы труба не испытывала нагрузок от трения о грунт.

По мере погружения в грунт подбабок переустанавливается на следующую трубу. Отдельные секции трубы соединяются на резьбе.

Блок, срок жизни которого рассчитан на один колодец, может быть изготовлен своими руками даже из древесины, как и сама тренога. А подбабок можно сделать из нескольких кусков металлической полосы с отверстиями под винты.

Бурение такой скважины редко производится на глубину более 7 метров, верховые грунтовые воды обычно располагаются выше. Признаком для окончания процесса пробивки является появление воды в трубе. Дальше устанавливается колонка и производится прокачка скважины до появления на выходе чистой воды.

Проходка скважин шнековым буром

Этот инструмент представляет собой стержень с наваренной на него спиральной поверхностью из листового металла. Режущая часть, расположенная под углом, разрушает грунт и он поднимается по винтовой поверхности вверх. Особенностью процесса является укрепление стенок шурфа в процессе выемки грунта. Это позволяет производить обсадку стенок скважины когда бурение уже завершено и водонос вскрыт. При прохождении твердых грунтов процесс облегчается наполнением скважины водой, размягчающей стенки шурфа. В сложных случаях приходится пользоваться водой под давлением, активно размывающей грунт. Для этого производят обсадку стенок скважины параллельно с бурением.

Бурение скважины шнеком не представляет собой сложного процесса и его можно выполнить своими руками, но вряд ли удастся обойтись без помощника.

По окончании пробуривания шурфа производится обсадка стенок скважины (если оно вынуждено не было сделано в процессе бурения), в нее опускается насос и производится раскачка водозабора до появления чистой воды.

Рис.2. Скважину можно пробурить вручную шнековым буром

Дополнительного оборудования, чтобы выполнить бурение такой скважины своими руками не потребуется, кроме особых случаев на тяжелых грунтах.

Ударно – канатный способ проходки шурфов

Такой способ известен еще со времен древнего Китая, где он широко применялся. Сущность его состоит в том, что для изготовления отверстия в грунте применяется очень простой по исполнению инструмент, позволяющий удалять продукты бурения из него.

Рис.3. Ранняя китайская гравюра с ударно – канатным способом бурения

Рабочим органом, позволяющим производить бурение, является отрезок трубы нужного диаметра, который с высоты в несколько метров сбрасывается на дно шурфа, производя разрушение породы. На глинистых грунтах такое приспособление наполняется породой и извлекается на поверхность для очистки без дополнительных устройств. На сыпучих грунтах внутри трубы – ударника устанавливается специальный клапан, задерживающий сыпучий грунт внутри.

Очистка ударника производится через каждые 5 – 7 ударов.

Способ настолько прост, что его применение для бурения своими руками широко распространено для устройства скважины на участке. Также просты и приспособления, нужна всего лишь тренога, блок и ударник, которые, как правило, изготавливаются также своими руками.

Обычно таким способом достигают уровня воды в безнапорных межпластовых пластах на глубинах от 15 до 50 метров в зависимости от гидрогеологических условий в месте бурения.

Являясь самым медленным способом по скорости проходки шурфа, ударно – канатный способ дает самые лучшие результаты по качеству вскрытия водонапорных пластов. Поэтому раскачка такой скважины происходит очень быстро, возможно получение чистой воды уже через несколько минут после начала прокачки.

Рис.4. Инструмент для ударно – канатного бурения с желонкой

Обсадка стенок шурфа при таком способе бурении начинается уже через несколько метров проходки, как правило, при прохождении верховодки. Обсадная колонна при дальнейшем процессе работает как вспомогательный инструмент, производя обрушение неразбуренных слоев своим весом. С этой целью выполняется уширение переднего конца трубы, и нарезаются зубья на нем или создается острая кромка.

Соединение труб в обсадную колонну производится резьбовым способом с применением специальных соединительных муфт или свинчиванием труб в колонну без муфт, когда применяются трубы с высаженными концами для нарезки внутренней резьбы.

Одним из существенных преимуществ ударно – канатного способа является возможность постоянного контроля содержания проходимых грунтов при извлечении и очистке инструмента. Даже не обладающий опытом человек, выполняющий бурение своими руками, в состоянии точно определить момент приближения воды по сырым грунтам в породе и момент полного вскрытия пласта по появлению водоупорной глины после выборки песка.

Колонковый способ бурения

Лучше всего применять такой способ, когда на участке уже имеется электричество, потому что он наиболее эффективен с одновременной промывкой шурфа. Для этого понадобится вибрационный насос типа «Родничок».

Инструментом при таком способе является специальная коронка, устанавливаемая на бурильную трубу

Рис.5. Буровой наконечник для колонкового способа проходки шурфа

Наконечник может быть оснащен твердосплавными напайками для тяжелых грунтов, но чаще всего на нем просто нарезают зубья в направлении вращения и разводят их как на обычной пиле. Изготовить такой инструмент своими руками можно из обрезка обычной трубы.

Рис.6. Приспособление для колонкового бурения

В принципе, процесс бурения скважины мало чем отличается от канатно – ударного. Здесь также необходимо время от времени извлекать рабочую часть буровой колонны для очистки полости от грунта и также применять желонку при прохождении сыпучих грунтов.

Применение воды при бурении таким способом заключается в подаче ее самотеком в рабочую зону. Водой размывается грунт, охлаждается инструмент и смазываются стенки скважины.

Чтобы использовать промывку водой под давлением понадобится применение специального оборудования, а также специалисты по его эксплуатации, здесь своими руками не обойтись.

Заключение

Обеспечение загородного участка водой из скважины не представляется настолько сложной задачей, чтобы ее нельзя было выполнить своими руками. Решая эту проблему вполне можно обойтись без сложного оборудования, воспользовавшись простыми приспособлениями из подручных материалов.

Добыча воды из пласта без внутреннего давления также не сопряжена с техническими проблемами, все элементы оборудования водозаборного устройства в достатке и с большим выбором имеются на рынке.

Вместе с тем, живительная влага на загородном участке требует дополнительного внимания. Скважинная водичка даже с глубоких горизонтов требует тщательного обследования на химсостав и биологические включения. В результате понадобятся дополнительные затраты для ее безопасного потребления:

  • обезжелезивание;
  • умягчение;
  • очистка биофильтрами, и другие обязательные мероприятия.

Что делать, это плата на наше отношение к природе. Однако, удачи вам!

Советуем почитать: Скважина на воду своими руками

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

видео, пошаговые инструкции и советы — журнал "Рутвет"

Оглавление:

  1. Какие бывают скважинные конструкции?
  2. Ручной способ бурения скважины
  3. Гидробурение скважины
  4. Ремонт скважины

В любом частном доме или даче должна быть вода. Она необходима для хозяйственных нужд, а также для полива сельскохозяйственных культур. Несмотря на то что бурение скважин под воду своими руками на первый взгляд кажется грандиозным процессом, эта задача на самом деле вполне осуществима. Конечно, для решения этой проблемы потребуется некоторые специальные приспособления, но речь не идет о тяжелой буровой технике. Скважину можно пробурить несколькими способами, достаточно простыми в исполнении.

Какие бывают скважинные конструкции?

Воду можно добывать различными способами. Основными видами скважин для добычи воды являются:

  • Колодец с хорошим родником, который быстро наполняется водой и способен накапливать до 2 м² воды.
  • Скважина-фильтр в песке в виде трубы диаметром 100 мм, погруженной шнеком на глубину 20-30 м. Заглубленный конец трубы оснащен нержавеющей сеткой-фильтром, погружен в крупно-фракционный песок. Такие скважины могут прослужить до 15 лет.
  • Артезианская скважина в пористом известняке глубиной от 20 до 100 м. Данная скважина бесфильтровая, срок её службы — до 50 лет.

Точную глубину будущей скважины нельзя определить заранее. Ориентироваться следует по глубине скважин, пробуренных на участках у соседей, или близкорасположенных колодцах. Учитывая возможные отклонения, связанные с неравномерным залеганием слоёв почвы, лучше покупать обсадные трубы, ориентируясь на уже обустроенные на участке источники водоснабжения, учитывая при этом небольшие корректировки. Конечно, подобным образом вы не получите самую вкусную воду, но зато обеспечите себя необходимым запасом водных ресурсов.

Следует знать, что при интенсивной эксплуатации скважины она прослужит значительно дольше, чем при нечастом её использовании.

Ручной способ бурения скважины

Самым простым способом бурения скважины для воды является роторный, при котором скважина делается вращающимся буром.

Перед тем как приступить к работе, следует подготовить бур, бурильную вышку, лебёдку, обсадные трубы и штанги. Глубокую скважину следует рыть с помощью бурильной вышки, которая помогает погружать и поднимать бур со штангами.

Если требуется пробурить не очень глубокую скважину, то вышка, возможно, не потребуется, (когда бурильная колонна будет доставаться вручную). Для изготовления бурильных штанг можно использовать трубы, а соединения изделий могут быть резьбовые или шпоночные.

Для изготовления режущих насадок используется 3 мм листовая сталь. Затачивая кромки насадок, учтите, что в процессе вращения бура нужно, чтобы они врезались в грунт по часовой стрелке.

Многие владельцы приусадебных участков хорошо знакомы с простейшим буровым устройством. Этот же принцип используется и для бурения скважины.

  1. Определив место, в котором будет производиться бурение, над ним следует установить вышку. При этом её высота должна быть выше бурильной штанги, поскольку такой подход значительно упростит подъём и извлечение штанги.
  2. Далее следует выкопать лопатой углубление на несколько штыков, которое будет направлять бур.
  3. Для осуществления первых витков буром особенных усилий не потребуется, поэтому это сможет сделать и один человек. Но после, когда труба начнёт погружаться глубже, потребуется помощник.
  4. В том случае, если не удаётся вытащить бур с первого раза, поверните его против часовой стрелки, а затем снова повторите попытку.
  5. Чем глубже будет погружаться бур в землю, тем всё более сложно будет вращать трубу. Для облегчения работы нужно размягчить грунт водой. Продвигая бур вниз на каждые полметра, бурильная конструкция извлекается на поверхность и очищается от земли.
  6. По мере сравнивания рукоятки бура с уровнем земли, необходимо наращивать конструкцию с помощью дополнительного колена.
  7. Поскольку подъём и очистка бура занимают значительную часть времени, используйте максимально возможность конструкции — захватывайте и извлекайте на поверхность как можно большее количество земли.
  8. Если работа ведётся на сыпучем грунте, устанавливайте в скважину дополнительные обсадные трубы, предотвращающие осыпание земли со стенок пробуренной скважины и её заваливание.

  1. Бурить необходимо до тех пор, пока буровое устройство не достигнет водоносного слоя. Его наличие вы легко сможете определить по внешнему виду доставаемой земли.
  2. В водоносном слое бур следует погружать еще дальше, пока он не упрётся в водоупорный слой — это необходимо для обеспечения максимального притока воды в скважину. Стоит отметить, что бурить вручную можно только в том случае, если глубина скважины будет не более 20 метров.
  3. Далее нужно откачать грязную воду с помощью ручного или погружного насоса. Удалив два-три ведра грязной воды, следует промыть водоносную жилу, после чего должна появиться чистая вода. В случае если вода не появилась, заглубите скважину еще на пару метров.

Видео о бурении скважин под воду своими руками

Гидробурение скважины

Еще один метод— бурение скважины водой под давлением своими руками. Данный метод бурения применим для любого типа грунтов: как песчаного, так и глиняного. Однако для каменистой почвы следует использовать другие методы.

Для выполнения работы нужна буровая установка малого габарита, силы и время. Если на пути бурильной установки не попадётся валун, а также если водоносный слой окажется не очень глубоко под уровнем земли, то работу удастся сделать всего за несколько часов.

Эту работу можно выполнить самостоятельно, не прибегая к помощи напарника. Бурильную установку приобретать необязательно, её можно взять и в аренду.

  1. Перед тем как приступать к бурению, согласно инструкции необходимо выкопать на расстоянии 1-1, 5 метра несколько технологических приямков, которые необходимы для выполнения функции приямка-фильтра.
  2. Приямки должны быть квадратной формы размером 0,7 х 0,7 м. Основной приямок располагается несколько дальше, а сообщаться они должны между собой неглубокой траншеей. Размер основного приямка — 1 х 1 х 1 м.
  3. Водяную помпу следует размещать дальше от основного приямка.
  4. Затем нужно взять шланг и его входное отверстие опустить в основной приямок, а выходное должно быть протянуто к буровой.
  5. Когда всё необходимое будет готово к работе, бурим скважину под воду своими руками. Водяная помпа при этом подаёт раствор в шланги, который через вертлюг поступает в штанги, а далее — вниз, к буровому наконечнику. Мощнейший напор жидкости вымывает породы, разрушенные буровым наконечником, и вытесняет их на поверхность скважины.
  6. Отработанный раствор глины поступает в приямок-фильтр, где тяжелые, разрушенные породы опускаются на его дно, а жидкость по траншее протекает снова к основному приямку, а затем — к буровому наконечнику.
  7. Таким образом, осуществляется циркуляция водяного раствора, и с каждым кругом происходит вымывание и очищение от шлама.
  8. По мере погружения бура всё глубже в пласты грунта, следует наращивать штангу.
  9. Бурение продолжается до тех пор, пока на поверхности не появится чистая вода. Это значит, что бур достиг водяного пласта.
  10. Затем необходимо промыть водозабор, а в скважину поместить водяной насос.

После нескольких недель эксплуатации следует сдать воду на анализ, провести необходимые замеры, оформить паспорт скважины, который должен содержать такие характеристики, как глубина, высота уровня воды, её дебет и другие показатели.

Видео о том, как пробурить скважину под воду своими руками

Ремонт скважины

Далее в процессе эксплуатации скважины со временем может произойти засорение фильтра. Кроме того, при нерегулярном использовании трубопровода, в нём может уплотниться песок, что может привести скважину в не рабочее состояние.

Для ремонта скважины загрязнённый фильтр достаётся и очищается самостоятельно, но в случае возникновения неполадок с трубой лучше вызвать квалифицированных специалистов, которые промоют скважину.

А Вы хотели бы сделать скважину на участке своими руками? Или больше доверяете профессиональным бурильщикам? Поделитесь своим мнением в комментариях.

www.rutvet.ru
