Прочность бетона таблица – Прочность бетона в мпа таблица

Содержание

набор прочности бетона по времени, часы, сутки.

Таблица — набор прочности бетона по времени, часы, сутки.

Набор прочности бетона (в часах)

Срок твердения, часы	Температура твердения бетона
	0°С	5°С	10°С	15°С	20°С	25°С	30°С
	прочность бетона на сжатие % от 28-суточной
4	6	7	8	10	12	13	14
8	10	12	13	16	18	20	22
12	13	16	18	21	23	25	27
16	16	19	22	24	27	30	32
20	18	21	24	27	31	33	36
24	20	23	27	30	34	37	39
28	22	25	29	32	37	30	42
32	23	27	31	34	38	42	45
36	24	28	32	36	40	43	47
40	25	29	33	37	42	44	48
44	25	29	34	38	43	46	49
48	26	30	34	39	43	47	50

Набор прочности бетона (в сутках)

Срок твердения, сутки	Температура твердения бетона
	0°С	5°С	10°С	15°С	20°С	25°С	30°С
	прочность бетона на сжатие % от 28-суточной
1	20	23	27	30	34	37	39
2	26	30	34	39	43	47	50
3	30	35	41	45	50	52	56
4	34	40	46	50	55	58	63
5	39	44	51	55	60	63	68
6	42	48	54	59	64	68	72
7	45	52	58	63	68	72	76
10	53	60	67	72	77	82	85
14	60	68	74	81	86	690	95
21	70	76	83	91	97	>100	>100
28	75	83	90	100	>100	>100	>100

www.gvozdem.ru

» Способы измерения прочности бетона

Бетон является разновидностью искусственного камня, который широко применяется во всем мире уже не одно столетие. Это материал получается в результате твердения правильно составленной смеси из воды, цемента и заполнителей. В состав также могут входить различные добавки, усиливающие или снижающие то или иное свойство бетонной смеси, влияя на такой важный показатель, как средняя прочность бетона.

Основные свойства бетонной смеси

Качество затвердевшей бетонной смеси определяется показателями прочности, плотности, однородности, пластичности и рядом других свойств. Технические характеристики определяются лабораторными исследованиями, основанными на механическом воздействии на образец или ультразвуковым воздействием с последующим построением градуировочной зависимости, где данные показаны в виде графика или таблицы.

Плотность затвердевшего раствора является одним из показателей его качества и определяется соотношением массы к объему. Плотность материала зависит от количества вовлеченного воздуха при последующем его застывании. Чем меньше воздуха – тем меньше пор и, соответственно, выше плотность материала. Чем плотней бетон, тем он прочнее.

Существует прямая зависимость прочности бетона от его плотности. Так как плотность измерить достаточно сложно, в строительстве существует такое понятие, как средняя прочность.

Полученному в результате 95 из 100 лабораторных испытаний среднему показателю присваивается обозначение, которое и является классом бетона. Класс в проектной документации является единым во всем мире, обозначается буквой «В» и измеряется в мПа.

Прочность

Это важнейший показатель качества материала, который гарантируется ГОСТ на 28 сутки его естественного твердения. Значением прочности принято считать сопротивление к разрушению целостности структуры вследствие внутренних напряжений и внешних воздействий.

Бетон, как и любой искусственный камень, имеет пористую структуру, поэтому лучше всего сопротивляется сжатию. Показатель прочности бетона на сжатие определяет его марку, которая обозначается буквой «М» и измеряется в кгс/см2. Например: Смесь М400 говорит о том, что прочность на сжатие его составляет 400 кгс/см2.

Существует соответствие класса и марки бетона, которая представлена в таблице.

Марка	Класс, мПа	Прочность, кгс/см²
М 75	В 5	65 кгс/см²
М 100	В 7,5	98 кгс/см²
М 150	В 10	131 кгс/см²
М 200	В 15	196 кгс/см²
М 250	В 20	262 кгс/см²
М 300	В 22,5	294 кгс/см²
М 350	В 25	327 кгс/см²
М 400	В 30	393 кгс/см²

Виды

Различают два типа прочности бетона на сжатие – это кубиковая и призменная.

Кубиковая

Кубиковая прочность неармированного бетона – это способность образца (кубика), твердевшего 28 суток при влажности 95-100 % и температуре окружающего воздуха 20-23 °С, выдерживать определенное давление. Измеряется в мПа.

Призменная

Призменная прочность бетона – это временное сопротивление бетонной призмы сжатию. Как правило, призменная ниже кубиковой. Чем больше зависимость между высотой и основанием образца, тем меньше его прочность. Измеряется в кгс/ч.

При производстве железобетонных конструкций различают проектную, нормируемую, требуемую, фактическую, распалубочную, передаточную и отпускную прочность бетона.

Проектная – это прочность бетона при его определенном возрасте. Если нет особых требований, то предел проектной прочности достигается при возрасте уложенной смеси 28 дней.
Нормируемая – это значение, установленное проектной или другой нормативной документацией.
Требуемая – это минимально допустимое значение прочностных характеристик изделий в рамках одной партии.
Фактическая — это средний показатель характеристик изделий в рамках одной партии.
Распалубочная прочность армированного бетона считается минимально допустимым значением, при котором изделие можно вынимать из формы.

Передаточная прочность армированного бетона – это регламентируемое значение кубиковой прочности к моменту его армирования. Передаточная прочность не назначается ниже 70% от проектной и не может быть менее 14 мПа.
Отпускная прочность бетона – это характеристика, при которой изделие разрешено отпускать потребителю.

Как определяется

Существует два метода определения прочности: разрушающий и не разрушающий. Разрушающий метод состоит в раздавливании образцов материала и является наиболее точным. Критическая прочность бетона фиксируется и является исходным показателем для расчета прочности бетона и определяется в мПа. К разрушающим методам контроля относятся кубиковое и призменное испытание образцов, описанное выше. Испытания регламентируются ГОСТ 18105-86.

К неразрушающим методам контроля относятся методы воздействия ударом, частичного разрушения и ультразвуковое исследование образца.

Метод ударного обследования образца

Существуют три основных ударных метода исследования:

Ударного импульса. Метод заключается в определении выделенной энергии при определенной силе удара.
Отскока. Метод регистрирует величину отскока бойка от поверхности изделия или образца.
Деформации. При таком методе производится давление на бетонную поверхность с последующей регистрацией давления в мПа и глубины деформации.

Метод частичного разрушения изделия

Этот метод также предполагает три типа воздействия на бетонный образец.

Отрыв. Метод заключается в приклеивании к бетонной поверхности металлического диска с последующим его отрывом. Определяющим значением является усилие, значение которого используется в дальнейших вычислениях. Определяется в мПа.

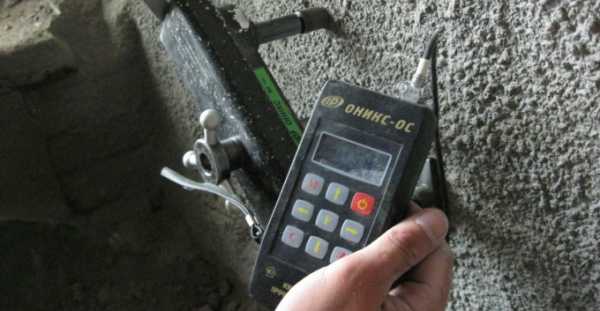

Скалывание. Метод скалывания заключается в скользящем воздействии на грань образца с регистрацией усилия, необходимого для частичного разрушения объекта.

Отрыв со скалыванием. Суть этого метода состоит в анкерном креплении на поверхности бетонной конструкции специального устройства с последующим его отрывом и регистрацией данных.

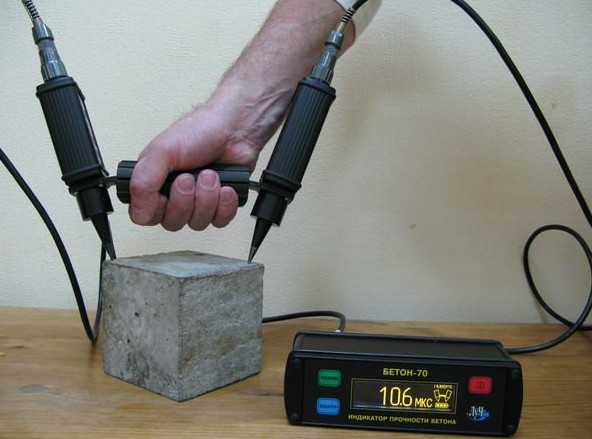

Ультразвуковое обследование

В основе метода лежит построение градуировочной зависимости между прочностью бетона и скоростью прохождения через него ультразвука. На построение градуировочной зависимости влияет:

состав и фракция заполнителя;
уменьшение или увеличение массы цемента;
способ приготовления и уплотнения смеси;
напряженность бетона.

Градуировочную зависимость определяют по единичным значениям скорости распространения ультразвуковых волн и прочности бетона. За единичное значение прочности бетона принимают средние значения при исследованиях идентичных образцов. Градуировочную зависимость выстраивают в виде таблицы или графика, построенного на основе линейного или экспоненциального вида. На предприятиях, выпускающих ЖБ конструкции, проверку градуировочной зависимости осуществляют не реже 1 раза в 2 месяца, согласно ГОСТ 17624-87.

Отчего зависит

Среди технологических факторов, влияющих на структуру и прочность бетона можно выделить:

Активность или качество цемента.
Количество цемента. С количеством цемента следует быть внимательным, так как с его увеличением выше оптимального значения происходит повышение плотности, но снижение других свойств бетона.
Чистота и форма заполнителей. Загрязненный и гладкий заполнитель имеет низкую сцепливаемость с цементным молочком, вследствие чего уменьшается качество смеси.
Качество замеса. Недостаточное перемешивание значительно снижает прочностные характеристики бетона.
Способ уплотнения. Плотность, а, соответственно, и прочность бетонного изделия выше при уплотнении вибраторами. Ручное уплотнение значительно снижает качество смеси.
Возраст. Нарастание прочности бетона наступает по прошествии 28 суток естественного твердения.
Условия твердения. Максимальную прочность получает бетон, твердевший во влажной среде при температуре 15-20 °С. При понижении температуры нарастание прочности снижается. Нижний температурный предел твердения составляет 0 °С.

Отдельного разговора заслуживает влагоцементное соотношение, которое является главным фактором в требуемых прочностных характеристиках смеси. Самый «правильный» бетон получится, если в смесь добавить 20% воды от массы цемента. Но при такой зависимости смесь получается слишком сухая, что приведет к потере пластичности и сделает практически невозможным ее укладку. Именно поэтому в раствор добавляется воды в несколько раз больше необходимой нормы. При твердении влага из раствора испаряется, что приводит к появлению пор, снижающих плотность материала.

Если обобщить вышесказанное, то основной закон прочности бетона состоит в зависимости показателя от качества применяемых материалов и плотности затвердевшей смеси.

Наиболее прочный материал

Большинство наших соотечественников интересует вопрос, какой должен быть состав и технические характеристики у самого качественного в мире бетона? Буквально несколько месяцев назад представитель японской компании Taiheiyo Cement сообщил прессе, что ими был разработан самый прочный бетон, способный выдержать давление более 4,5 т на 1 см2. Такое заявление произвело в строительном мире «эффект разорвавшейся бомбы», так как предельная прочность металлических конструкций на сегодняшний день не превышает 2 т на см2.

Технология производства является коммерческой тайной компании. Полный состав заполнителей также не разглашается, но, по словам представителя компании, в составе бетона используются особые кремниевые добавки.

Будем надеяться, что эта технология в скором времени появится и на нашем рынке, что даст возможность отечественным компаниям значительно повысить качество и скорость строительства новых объектов.

tehno-beton.ru

Таблица прочности бетона

• Что нужно знать перед покупкой бетона (самостоятельные тесты качества)

Подбор номинального состава бетона производят в лабораториях растворобетонных узлов: для цемента конкретного вида и марки конкретного предприятия-изготовителя; для щебня или гравия конкретного карьера; для песков конкретного карьера; для химических добавок конкретного вида …как много изменяющихся параметров… Поэтому для изготовления ответственных конструкций: армированных фундаментов, перекрытий, лестничных маршей и площадок, следует применять бетоны, рекомендуемые проектной документацией и доставляемые к месту строительства автомиксерами. Для неответственных конструкций либо при варианте, что вы берете риск на себя, бетон может быть изготовлен на строительной площадке.

Полевой способ определения состава бетона

Самый распространенный способ определения состава бетона заключается в следующем. В пустое ведро засыпается щебень или гравий. Ведро встряхивается, для более равномерного распределения крупного заполнителя. Затем в него мерной посудой, например литровой банкой, заливается вода до тех пор, пока вода не сравняется с верхом щебня. Объем вмещенной щебнем воды показывает требуемый объем песка. Щебень из ведра высыпается и в него насыпается песок, в том же объеме, что показала вода и той же банкой. Опять наливаем в ведро воду, пока она не покроет песок. В этот раз вмещенный объем воды показывает объем цемента. Последний компонент, требуемый для приготовления бетона — вода. Ее принимают в объеме равном 50–60% объема цемента.

Этот «полевой» метод определения состава бетона, подразумевает, что цемент заполнит пустоты между песчинками, а песок заполнит пустоты между камнями щебня, т.е. цементно-песчаная смесь используется как обычный клей. Прочность бетона получится примерно равной прочности щебня (зависит от его крупности). Метод не учитывает раздвижки зерен заполнителя и некоторых других характеристик, но он прост и может быть использован при изготовлении бетона для неответственных конструкций.

Табличный способ определения состава бетона

Более правильный подбор состава бетона делается по таблицам приведенным ниже.

Пример подбора состава бетона. Предположим нужно сделать бетон М300 объемным весом 2400 кг/м³. По таблице 1 определяем, что ему соответствует бетон класса прочности В22,5. Для изготовления одного кубометра такого бетона (табл. 3) требуется 350 кг портландцемента М400. Предположим, что имеется щебень фракцией до 20 мм, из которого нужно приготовить подвижный бетон с осадкой конуса 2–2,5 см. По таблице определения расхода воды (табл. 5) видим, что потребуется 190 кг воды. По таблице 6 определяем, что песок в бетоне должен составлять 40% от общей массы заполнителя. Тогда масса песка будет равна: (2400-350-190)×40/100=744 кг. Далее вычисляем массу щебня, она будет равна: 2400-350-190-744=1116 кг.

Таким образом получается, что для приготовления одного кубометра бетона М300 потребуется: портладцемент М400 — 350 кг, щебень — 1116 кг, песок — 744 кг, вода — 190 л.

При применении цементов других марок и щебня (гравия) другой крупности и формы к табличным расходам материалов применяются поправочные коэффициенты (табл. 4). Объемная масса одного кубометра тяжелого бетона на щебне может быть принята равной 2400 кг, на гравии — 2350 кг. Исходя из этого, находится требуемое количество сортового крупного заполнителя соответствующего ГОСТ 26633-91, 8267-93.

В приведенном примере подбора состава бетона полученные результаты весьма приблизительны. В реальных условиях делают несколько разных по составу замесов и изготавливают образцы бетона, которые затем испытывают и только после этого бетону назначается номинальный класс прочности.

Таблица 1

Соотношение между классами бетона по прочности на сжатие и марками Класс бетона по прочности на сжатие Средняя прочность бетона данного класса, кг/см² Ближайшая марка бетона по прочности Отклонение ближайшей марки бетона от средней прочности класса, %

В2	26,2	М25	-4,6
В2,5	32,7	М35	+7,0
В3,5	45,8	М50	+9,1
В5	65,5	М75	+14,5
В7,5	98,2	М100	+1,8
В10	131,0	М150	+14,5
В12,5	163,7	М150	— 8,4
В15	196,5	М200	+1,8
В20	261,9	М250	-4,5
В22,5	294,4	М300	+1,9
В25	327,4	М350	+6,9
В30	392,9	М400	+1,8
В35	458,4	М450	-1,8
В40	523,9	М500	-4,8
В45	589,4	М600	+1,8
В50	654,8	М700	+6,9
В55	720,3	М700	-2,8
В60	785,8	М800	+1,8

Таблица 2

Рекомендуемые марки бетона для бетонирования конструкций одно- и двухэтажных зданий Место бетонирования Консистенция Класс бетона

Массивные бетонные фундаменты: в сухих грунтах (как заполнитель можно использовать кирпичный щебень)	Жесткая	В7,5
Массивные бетонные фундаменты: во влажных грунтах	Жесткая	В10
Массивные бетонные фундаменты: в водонасыщенных грунтах	Жесткая	В15
Подготовительный слой под полы	Жесткая	В12,5
Наружная лестница и лестница в подвал	Легко пластичная	В7,5
Выгребная яма туалета, отстойник и др.	Легко пластичная	В15
Балки и плиты перекрытий с большим расстоянием между арматурными стержнями	Легко пластичная	В20
Балки и плиты перекрытий с густым армированием, а также тонкостенные конструкции	Очень пластичная

vest-beton.ru

маркировка, таблица на сжатие по классам в мпа, уход зимой и летом

Бетон — недорогой и универсальный материал, который подойдет для строительства загородного дома, бани или гаража. Его не нужно дополнительно обрабатывать в отличие от дерева или железа. Грунтовые воды, высокая влажность и агрессивная среда не страшны ему, если выбрать подходящую марку.

Оглавление:

От чего зависит прочность?
Классы и марки бетона
Уход летом и зимой
Исследование готовых конструкций

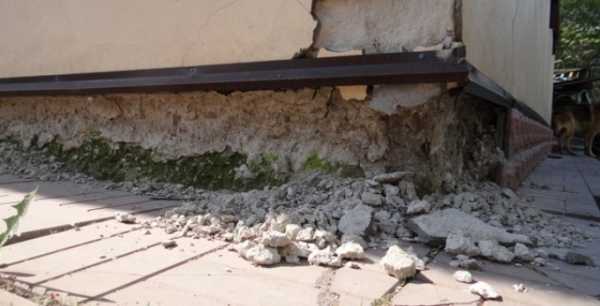

Важнейшая характеристика этого материала — прочность. Она определяет сферу его применения. Если выбрать низкую марку, сооружение разрушится раньше срока. При несоблюдении технологии работ даже высокий показатель не станет гарантией надежности. Прочность на сжатие — это давление, которое он способен выдержать, не разрушаясь. Его измеряют в мегапаскалях (мПа). Класс (B) — это результаты таких испытаний. Бетон отличается от марки только тем, что выражает значение гарантированной прочности на сжатие. Это значит, что в 95 % случаев он выдерживает максимальное давление.

Что влияет на показатель?

1. Соотношение воды и цемента.

Цемент способен впитывать определенное количество жидкости. Поэтому, если воды слишком много, то во время застывания она высыхает, создавая свободное пространство между наполнителями, что ухудшает прочность материала. Если жидкости добавить мало, то клеящие свойства цемента не активируются полностью.

2. Качество и марка цемента.

Этот ингредиент служит клеем для песка и щебня. Чтобы изготовить самые используемые в строительстве классы, применяют портландцемент М300-М500. Пропорции зависят от марки. Кроме того, если его хранить неправильно и долго, то качество упадет. Например, М500 за 2 месяца станет М400 даже на складе с хорошими условиями.

3. Транспортировка и бетонирование.

После приготовления смесь необходимо постоянно перемешивать, иначе она быстро потеряет свои свойства. Работать с бетоном без пластификаторов сложно уже через 2-3 часа, а добавки способны продлить этот период еще на несколько часов. Процесс твердения медленно начинается сразу после того, как раствор развели, поэтому обязательно использовать специальный транспорт и бетоносмеситель для его заливки в фундамент и другие крупные конструкции.

4. Условия набора прочности.

Необходимо создать все условия, чтобы добиться заявленной марки. Дальше в тексте будет раздел, посвященный этому вопросу.

5. Щебень.

Некоторые строители творчески подходят к выбору наполнителей для бетонной смеси, применяя все подручные материалы. Такой прием приведет к значительному снижению прочности на сжатие, а в результате ваша постройка не будет надежной. Для фундамента подойдет мелкий щебень 5-20 мм, для крыльца или других конструкций с небольшими нагрузками его размеры могут доходить до 35-40 мм. Иногда два вида щебня смешивают, чтобы они равномерно заполняли все пространство.

Щебень бывает гравийным и гранитным. Второй прочнее, поэтому его используют для изготовления высоких классов, предназначенных для больших нагрузок. Бетон на гравии применяют для строительства небольших домов.

6. Песок.

Качественный раствор делают на основе песка с фракциями 1,3-3,5 мм. В песке из карьера много глины и мелких камней, а частицы имеют неоднородный размер. Этот наполнитель должен быть вымыт и просеян. Речной песок намного лучше, так как он чистый и более однородный.

Маркировка

Эта характеристика обозначает усредненный предел прочности на сжатие бетона. Ее выражают в кгс/кв.см. Для строителя марка и класс — это одно и то же. Но в проектах домов и нормативной документации используют классы, а продают бетон по маркам.

Таблица соответствия популярных классов и марок:

Марка	Класс (число после буквы «B» — прочность в мПа)
М150	B10
М200	B15
М250	B20
М300	B22,5
М350	B25

Приступать к дальнейшим строительным работам после заливки можно только через неделю. Бетон набирает прочность на сжатие в течение всего срока службы, чем старше здание, тем оно прочнее. Он достигает марочной прочности через 28 дней. Чтобы ваш дом простоял долго, важно создать материалу наилучшие условия.

Многие думают, что бетонный раствор начинает твердеть через какое-то время после разведения. Это не так, процесс затвердевания начинается сразу же: цемент постепенно склеивает все составные элементы. Поэтому важно постоянно перемешивать смесь во время бетонирования. Работы должны быть закончены максимально быстро.

Особенности ухода в разное время года

1. Летом.

Портландцементу необходима влажная среда для качественного склеивания наполнителей, поэтому в сухую погоду поверхность нужно ежедневно поливать небольшим количеством воды. Прямое солнце вредно для только что залитой бетонной смеси, лучше создать над ним тень.

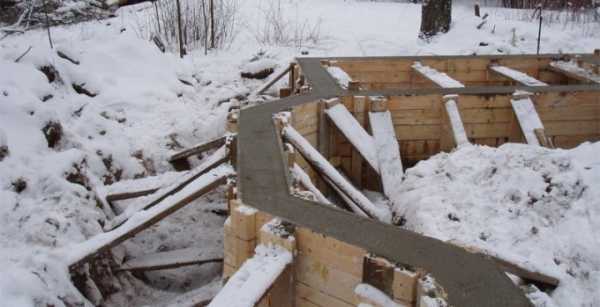

2. Зимой.

Если температура воздуха падает ниже нуля, набор прочности останавливается, так как вода замерзает, но есть методы, решающие эту проблему. Важно, чтобы бетон набрал хотя бы часть заявленного параметра. Например марки М200-М300 могут подвергаться охлаждению, когда достигнут 40 % своей прочности, то есть как минимум 10 мПа. Противоморозные добавки. Использование специальных солей популярно в частном строительстве, но их нельзя добавлять слишком много, так как прочность бетона при этом понижается.

Электрический обогрев. Самый надежный способ, но в России даже крупные застройщики редко используют его, так как это очень дорого.
Укрытие утеплителями и ПВХ пленкой. Бетон выделяет много тепла, когда твердеет. При нулевой температуре такой метод не даст воде замерзнуть, но от сильных морозов он не спасет.

Главный враг прочности бетона — резкие колебания температур. Если он оттаивает и замерзает несколько раз в первые дни после заливки, его прочность может снизиться в разы.

3. Бетон и дождь.

Через несколько часов после заливки дождь не причинит особого вреда. Но если перед бетонированием стоит пасмурная погода и есть вероятность осадков, рекомендуется соорудить навес или подготовить пленку. Второй вариант замедлит процесс твердения, так как цементу необходим воздух. Небольшая морось не причинит бетону сильного вреда, хотя его поверхность уже не будет гладкой. Но ливень может стать серьезной проблемой.

4. График набора прочности в зависимости от температуры.

Числа в таблице — процент от заявленной прочности на день, указанный в первом столбике. Это средние показатели для марок М300-М400, сделанных на основе портландцемента М400-М500. Наиболее подходящая температура для затвердевания варьируется от +15 до +20 градусов.

Сутки	Температура воздуха
Сутки	0	+5	+10	+20	+30
1	5	9	12	23	35
2	12	19	25	40	55
3	18	27	37	50	65
5	28	38	50	65	80
7	35	48	58	75	90
14	50	62	72	90	100
28	65	77	85	100

По правилам специалисты проводят процедуру определения прочности на нескольких образцах с каждой партии. Бетон заливают в квадратную форму с размером ребра 100-300 мм, оставляют эту конструкцию на 28 дней при температуре +20, в стопроцентной влажности. Как уже было сказано, в течение этого времени происходит набор прочности бетона. Затем инженеры ставят куб под гидравлический пресс и давят на него, пока бетон не начнет разрушаться. После они вычисляют прочность в мПа. Если вы интересуетесь подробностями процедуры, посмотрите ГОСТ 10180-2012, где перечислены все необходимые условия.

Способы определения прочности

В современных лабораториях используют и другие методы, но для точного определения прочности на сжатие их применяют в комплексе. Некоторые приборы позволяют проводить исследования уже готовых конструкций.

Наиболее популярные из них:

1. Метод скалывания ребра. Измеряется сила усилия, необходимая для его скола.

2. Ударный импульс. Регистрируется энергия удара.

3. Пластическая деформация. Замеряется отпечаток воздействия на бетон.

4. Ультразвуковой способ. Единственный, который позволяет приблизительно определить прочность, не повреждая материал. Но его применяют только для бетона не более 40 мПа. Впрочем, такие высокие марки почти не используются в строительстве домов.

Точно определить марку самостоятельно невозможно, хотя при сильном нарушении технологии производства цвет становится почти белым, а поверхность легко царапается. Чтобы узнать прочность бетона на сжатие, вы можете принести образец в независимую лабораторию. Для этого сколотите деревянную форму, тщательно утрамбуйте смесь и храните в максимально приближенных к идеальным условиях.

stroitel-list.ru

Марки бетона по прочности — используемые марки цемента — классы бетона.

Марки бетона по прочности — используемые марки цемента — классы бетона.

Бетоны маркируются согласно прочности на сжатие в кгс/см². Набор прочности бетоном это отдельная тема.

Важно: прочность бетона при растяжении составляет только 5-10% от предела прочности при сжатии, а предел прочности при изгибе только 10-15% от предела прочности на сжатие. Бетон не течет. За стадией упругой деформации следует разрушение.

Марка бетона	М150	М200	М250	М300	М350	М400	М450	М500	М600 и выше
Используемая марка цемента	М300	М300 М400	М400	М400 М500	М400 М500	М500 М600	М550 М600	М600	М600

В целом, предел прочности при растяжении возрастает с ростом прочности при сжатии (марки бетона) , однако увеличение идет медленнее, чем нарастает прочность на сжатие. Таким образом, % отношение этих прочностей ниже для более высоких марок.

Класс бетона — это числовая характеристика какого-либо его свойства, принимаемая с гарантированной обеспеченностью 0,95. Эта статистическая формулировка означает, что установленное свойство обеспечивается не менее чем в 95% случаев и лишь в 5% проб можно ожидать, что оно не выполненно.

Теоретически, существуют следующие классы бетонов: В1; B1,5; В2; B2,5; В3,5; B5; В7,5; B10; В12,5; В15; В20; В25; В30; В40; В45; В50; В55; В60.

Ниже приводится соотношение между классом и марками бетона по прочности на сжатие при нормативном коэффициенте вариации равном 13,5%:

Класс бетона	Средняя прочность данного класса		Ближайшая марка бетона
Класс бетона	кгс/см²	Н/мм²	Ближайшая марка бетона
В 3,5	46	4,5	М50
B 5	65	6,2	М75
В 7,5	98	9,5	М100
B 10	131	13	М150
В 12,5	164	16	М150
B 15	196	19	М200
В 20	262	25	М250
B 25	327	30	М350
В 30	393	36	М400
B 35	458	43	М450
В 40	524	50	М550
B 45	589	56	М600
В 50	655	63	М600
B 55	720	70	М700
В 60	786	76	М800

tehtab.ru

График набора прочности бетона – таблица по времени

Возведение конструкций различной конфигурации и назначения предполагает заливку фундамента. Поэтому многие строители, преимущественно начинающие, интересуются тем, каково же время набора прочности бетона. Сразу стоит отметить, что этот процесс зависит от многочисленных моментов, среди которых не только условия окружающей среды, но и составляющие самого раствора, используемого для заливки фундамента.

В этой статье мы попробуем разобраться, как набирает прочность бетон и есть ли методы ускорения этого процесса.

В чем суть процесса?

Условно, он делится на 2 этапа:

Схватывание. Этот этап происходит в течение первых 24 часов после замешивания основы. Время схватываемости раствора зависит от показателей температуры в помещении или на улице. И если обеспечить должные условия, то можно ускорить схватывание бетонной массы.
Твердение. Как только основа схватится, то наступает затвердение. Как ни странно, но затвердевание фундамента продолжается в течении 12-24 месяцев. При этом заявленные производителем значения, при обеспечении благоприятных условий, определяется на 28 день после заливки.

Интересно, что во многих источниках можно найти, от чего зависит кинетика набора прочности – температур, время. влажность, качество ингредиентов. Но мало где найдешь ответ на вопрос, за счет чего бетон набирает прочность? Это происходит в процессе гидратации цемента.

В сухом материале присутствуют 4 основных элемента:

аллит;
белит;
трехкальциевый алюминат;
четырехкальциевый аллюмоферрит.

Первым при замесе в реакцию вступает аллит, но это самый хрупкий минерал. Далее идут алюминаты и алюмоферриты. Последним в реакцию вступает белит, он же и дает необходимую прочность. При этом он гидратируется постепенно, ежегодно набирая нужные параметры. Даже спустя 50 лет процесс гидратации идет, соответственно, все это время бетон продолжает набирать прочность.

Процесс гидратации цемента начинается с момента смешения с водой и продолжается в течение долгого времени

Что же касается именно бетона, то его параметры зависят от степени гидратации цемента. Если речь идет о низкой степени, то спустя 4 недели она достигнет искомых 90%. В высокопрочном составе через это же время будет только половина (до 49%), и в дальнейшем с течением времени она будет только нарастать. В среднем за 3-5 лет прирост составляет порядка 60%.

Что влияет на вызревание фундамента

Как было сказано ранее, на то, сколько бетон набирает прочность, влияет целый ряд нюансов, к основным из которых относится:

температурные условия окружающей среды;
уровень влажности в месте, где производится заливка основы;
марка цемента;
время.

Температурные условия

Набор прочности бетона в зависимости от температуры окружающей среды, это актуальный вопрос для большинства людей, которые собственными силами занимаются заливкой фундамента. Тут стоит запомнить одно главное правило: чем холоднее на улице или в помещении, где проводится бетонирование поверхности, тем больше время твердения.

Скорость набора прочности бетона в зависимости от температуры

При температуре ниже 0°С укрепление основы приостанавливается и, как следствие, срок набора прочности увеличивается на неопределенное время. Порой достижение заявленных производителем прочностных характеристик происходит спустя несколько лет. Это когда процесс происходит в северных регионах. Такое явление обусловлено тем, что вода, имеющаяся в цементной массе, замерзает. А поскольку за счет влаги обеспечивается необходимая для процесса гидратация, то и затвердевание, так сказать, «замораживается».

Но как только на улице начнет теплеть и станет выше нулевой отметки, твердение продолжится. И так далее. Так выглядит набор прочности бетона в зависимости от температуры.

Теплые погодные условия «активизируют» и ускоряют твердение цементной основы. Скорость твердения бетона в зависимости от температуры прямо пропорциональна увеличению показателей окружающей среды. Так, при 40°С заявленные производителем показатели достигаются через 7-8 дней. Именно по этой причине многие опытные специалисты рекомендуют проводить заливку бетонного фундамента на приусадебном участке в жаркую погоду, за счет чего требуется гораздо меньше времени на организацию всего строительного процесса в целом, нежели в случае с заливкой фундамента в более холодную погоду.

Зимой, как только температура опускается до отметки 0 градусов, процесс гидратации полностью прекращается

Но даже в этом случае не стоит «пережаривать» бетон – пока нижние слои схватятся, верхние начнут трескаться. Это не добавляет ни эстетики, ни твердости. При проведении работ в жаркое время поверхность 2-3 раза в день обильно поливают водой и накрывают целлофаном.

За сколько бетон набирает прочность в зимнее время года? По сути, возведение фундамента зимой – это трудоемкий процесс, который требует использования специального оборудования для регулярного прогрева цементной массы с целью ускорения процесса его затвердевания.

При работе с бетонной массой с целью ускорения ее затвердевания нагрев свыше 90°С недопустим. Это может привести к растрескиванию будущей поверхности.

Для того, чтобы понять каким образом температура влияет на процесс затвердевания, можно изучить график набора прочности бетона. Это позволит визуально разобраться в данном явлении. График набора состоит из линий, которые выстроены на основании данных, собранных для цемента М400 при разном режиме.

График твердения бетона позволяет определить, какое процентное соотношение от марочных показателей будет достигнуто через некоторый временной промежуток. Проще говоря, по этим линиям можно узнать, сколько дней масса набирает марочное значение твердости при той или иной температуре.

График набора прочности по марке цемента

Время

С целью определения оптимального, можно даже сказать, безопасного срока начала проведения строительных работ зачастую берется во внимание таблица набора прочности. По ней можно с легкостью определить за какое время застынет фундамент, приготовленной из той или иной марки цемента. Поэтому опытные специалисты всегда и пользуются подобными информационными таблицами.

Марка цемента	Среднесуточная t цементной основы, °С	Срок затвердевания по суткам
		1	2	3	5	7	14	28
		Показатели твердости бетонной массы на сжатие (% от заявленной)
М200-300, замешанный на портландцементе марки 400-500	2	3	6	8	12	15	20	25
	0	5	12	18	28	35	50	65
	+5	9	19	27	38	48	62	77
	+10	12	25	37	50	58	72	85
	+20	23	40	50	65	75	90	100
	+30	35	55	65	80	90	100	—

В том случае, если нормативно-безопасный срок установлен на отметке в 50%, то самым оптимальным сроком старта строительных работ будет 72-80% от заявленных марочных показателей.

Показатели влажности

Сниженные показатели влажности окружающей среды негативно отражаются на процессе твердения фундаментной базы. При полнейшем отсутствии влаги процесс гидратации практически не происходит, и набор твердости неизбежно останавливается. Именно поэтому очень важно следить за влажностью заливаемого фундамента.

Если в помещении или на улице, где осуществляется заливка или кладка фундамент, повышенная влажность (70-90°), то скорость нарастания прочностных показателей возрастает.

Прогрев до такого высокого температурного режима при минимальных значениях влажности обязательно приведет к засыханию залитой поверхности и снизит скорость твердения. Чтоб избежать таких последствий, необходимо регулярно производить увлажнение. При таких обстоятельствах в жаркую погоду твердение будет происходить очень быстро.

ВИДЕО: Сколько твердеет бетон

Состав и эксплуатационные данные цемента

Если цемент обладает способностью тепловыделения и сразу после заливки он быстро твердеет, то после замерзания в цементной массе воды процесс твердения неизменно остановится. По этой причине во время строительных работ холодное время года лучше отдавать предпочтение смесям, приготовленным на основе противоморозных добавок.

Так, к примеру, глиноземистая масса после заливки выделяет в 7 раз больше теплоэнергии, нежели обычный портландцемент. Благодаря этому замешанная на основе такого цемента строительная смесь способна быстро набирать прочность даже при температуре ниже 0°С. что, собственно, и обусловлено его популярностью использования в холодное время года.

Стоит отметить и то, что марка цемента также влияет на скорость твердения заливки или кладки. Представленная дальше таблица наглядно демонстрирует эти данные.

Марка цемента	Показатели критической твердости (% от заявленной), минимум
Для предварительно напряженных поверхностей	70
М15-150	50
М200-300	40
М400-500	30

Вот, собственно, и все, что нужно знать о затвердевании фундамента. Надеемся, эта информация будет использована вами на практике и поможет достичь поставленной задачи наилучшим образом!

ВИДЕО: Как ускорить затвердевание бетона

nagdak.ru

Таблица прочности бетона при твердении

Набор бетоном прочности

Схватывание и твердение

Прочность бетона считается его основным свойством и отражает качество монолитной конструкции, так как напрямую связана со структурой бетонного камня. Твердение бетона – сложный физико-химический процесс, при котором взаимодействуют цемент и вода. В результате гидратации цемента образуются новые соединения, и формируется бетонный камень.

При твердении бетон набирает прочность, но происходит это не одномоментно, а в течение длительного периода времени. Набор прочности бетона происходит постепенно – в течение многих месяцев.

Набор прочности условно делят на два этапа:

1. Стадия первая — схватывание бетона

Схватывание происходит в первые сутки с момента приготовления бетонной смеси. Время схватывания бетонной смеси напрямую зависит от температуры окружающего воздуха. При температуре 20 °С процесс схватывания занимает всего 1 час: цемент начинает схватываться примерно через 2 часа с момента затворения цементного раствора, а окончание схватывания происходит примерно через 3 часа. С понижением температуры начало этой стадии отодвигается, а длительность значительно увеличивается. Так, при температуре воздуха около 0 °С период схватывания бетона начинается через 6-10 часов после затворения бетонной смеси и растягивается до 15-20 часов. При повышенных температурах период схватывания бетонной смеси сокращается и может достигать 10-20 минут.

В течение периода схватывания бетонная смесь остается подвижной и на неё можно воздействовать. Благодаря механизму тиксотропии (уменьшение вязкости субстанции при механическом воздействии) при перемешивании несхватившегося до конца бетона, он остается в стадии схватывания, а не переходит в стадию твердения. Именно это свойство бетонной смеси используют при её доставке на бетоносмесителях: смесь постоянно перемешивается в миксере, чтобы сохранить её основные свойства. Во вращающемся миксере автобетоновоза бетон не твердеет в течение длительного времени, но при этом с ним происходят необратимые последствия (говорят бетон «сваривается»), что в дальнейшем значительно снижает его качества. Особенно быстро бетонная смесь сваривается летом.

2. Стадия вторая — твердение бетона

Твердение бетона наступает сразу после схватывания цемента. Процесс твердения и набор прочности продолжается в течение нескольких лет. При этом марка бетона определяется в возрасте 28 суток. Процесс набора прочности и график набора прочности описаны ниже.

Как и сколько бетон твердеет и набирает прочность

Класс бетона по прочности оценивают в возрасте 28 суток. Для испытаний берут образцы в форме стандартного куба со стороной 15 см, испытуемый образец при этом выдерживают при температуре 20±3°С и относительной влажности воздуха 95±5%. Эти параметры хранения бетонной смеси и есть нормальные условия твердения бетона, а сама камера для хранения испытуемых образцов называется камерой нормального хранения (НХ).

При отклонении температуры твердения в большую сторону от «нормальной» получают твердение бетона при повышенной температуре, а при отклонении в меньшую – твердение при пониженной температуре.

В таблице приведена информация о наборе прочности бетона марок М200 — М300 на портландцементе М-400, М-500 в первые 28 суток в зависимости от среднесуточной температуры:

График набора прочности при различных температурах твердения приведен ниже (за 100% берется набор марочной прочности в первые 28 суток):

Для справки: данными вышеприведенной таблицы и графика можно воспользоваться для определения срока распалубки монолитной железобетонной конструкции, который в соответствии с нормативными документами наступает с того момента, когда бетонная смесь наберет 50-80% от своей марочной прочности (подробнее в статьях «Когда снимать опалубку» и «Уход за бетоном»).

Для твердения бетона характерны следующие особенности:

чем ниже температура окружающего воздуха, тем медленнее происходит твердение и нарастает прочность;
при температуре ниже 0°С вода, необходимая для гидратации цемента, замерзает и твердение прекращается. При последующем повышении температуры твердение и набор прочности возобновляются;
при прочих равных условиях во влажной среде к определенному сроку бетон приобретает прочность выше, чем при твердении на воздухе;
в сухих условиях дальнейшее твердение замедляется и практически прекращается, из-за отсутствия влаги, необходимой для гидратации цемента;
при повышении температуры до 70-90° С и максимальной влажности скорость нарастания прочности значительно увеличивается. Именно такие условия создают при пропаривании бетона паром высокого давления в автоклавах.

Заметим, что скорость набора прочности бетона – величина непостоянная. Твердение имеет наибольшую интенсивность в первые 7 суток с момента заливки бетонной смеси. При нормальных условиях твердения через 7—14 дней бетон набирает 60—70% от своей 28-дневной прочности. В дальнейшем набор прочности не прекращается, но происходит гораздо медленнее, а к трехлетнему возрасту прочность бетона может достигать 200-250% от величины, определенной в возрасте 28 суток.

От чего зависит набор прочности и твердение

На набор прочности бетона влияют множество факторов, среди них можно выделить следующие:

тип цемента, используемого при производстве бетонной смеси;
температура, при которой происходит твердение бетона;
водоцеметное отношение;
степень уплотнения бетонной смеси.

Влияние каждого из вышеперечисленных факторов на твердение и набор прочности приведено ниже в виде таблицы и графиков.

Зависимость от типа цемента и температуры твердения:

Ниже приведены данные по
